This document will guide you through the basic installation
process for your new D-Link Dual Band Outdoor Access Point.
DAP-3520
Quick Installation Guide
AirPremier ® N
Exterior Access Point w/PoE
Documentation also available on
CD and via the D-Link Website
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione

2
ENGLISH
DAP-3520 AirPremier N PoE
Exterior Access Point
Using a power adapter with a different voltage rating will damage and void the
warranty of this product.
System Requirements
Minimum System Requirements:
• CD-ROM Drive
• Computers with Windows®, Macintosh®, or Linux-based operating systems
• Installed Ethernet Adapter
• Internet Explorer version 7.0 or Firefox 3.0 and above

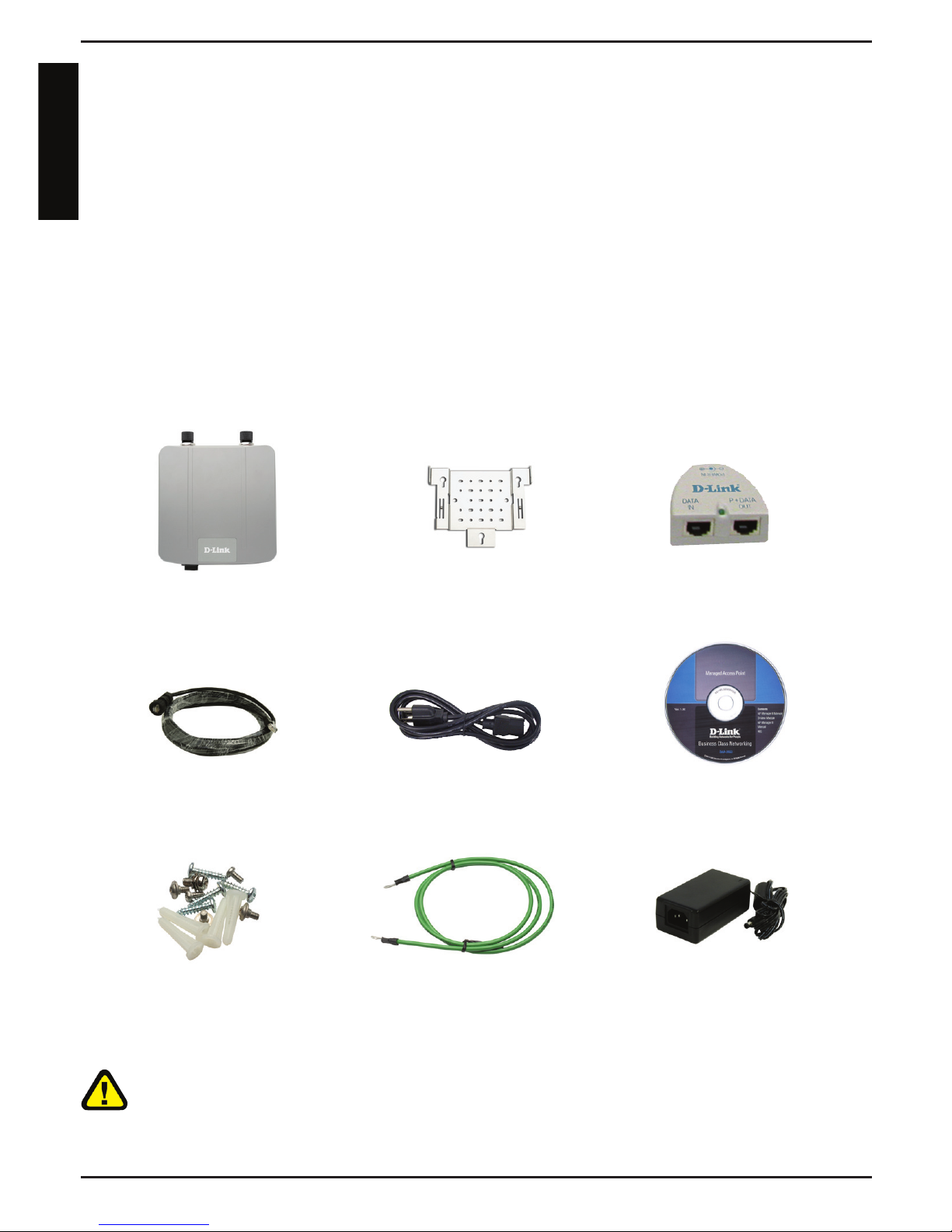

Power over Ethernet
base unit
CD-ROM with Manual
Power Adapter - DC 48V, 0.4A
Mounting Plate
4m Ethernet Cable Power cord
Screws Grounding Wire
Package Contents

3
ENGLISH
Before You Begin
It’s best to use a computer (with an Ethernet adapter) connected to a switch to congure
the DAP-3520. The default IP address for the DAP-3520 is 192.168.0.50 with a subnet
mask of 255.255.255.0 on the wired Ethernet side. You will need to assign your
computer a static IP address within the same range as the DAP-3520’s IP address for
the purpose of conguring the DAP-3520. If you need assistance assigning a static
IP address to your network adapter, please refer to the manual on the CD-ROM.
Important Information
This product should ONLY be installed by an experienced installer who is familliar
with local building and safety codes and where ever applicable, is licensed by the
appropriate authorities. Failure to do so may void the D-Link product warranty and
may expose the end user or the service provider to legal and nancial liabilities.
D-Link and its resellers or distributors are not liable for injury, damage, or violation
of regulations associated with the installation of outdoor units or antennas.
A safety grounding system is necessary to protect your outdoor installation from lightning
strikes and the build-up of static electricity. The grounding system must comply with the National
Electrical Code and safety standards that apply in your country. Always check with a qualied
electrician if you are in doubt as to whether your outdoor installation is properly grounded.
Note:
DAP-3520 is certified to IP65 which means the device is protected from dust and low pressure
jets of water from all directions - limited ingress permitted. It is recommended to place this device
under a roof.

4
ENGLISH

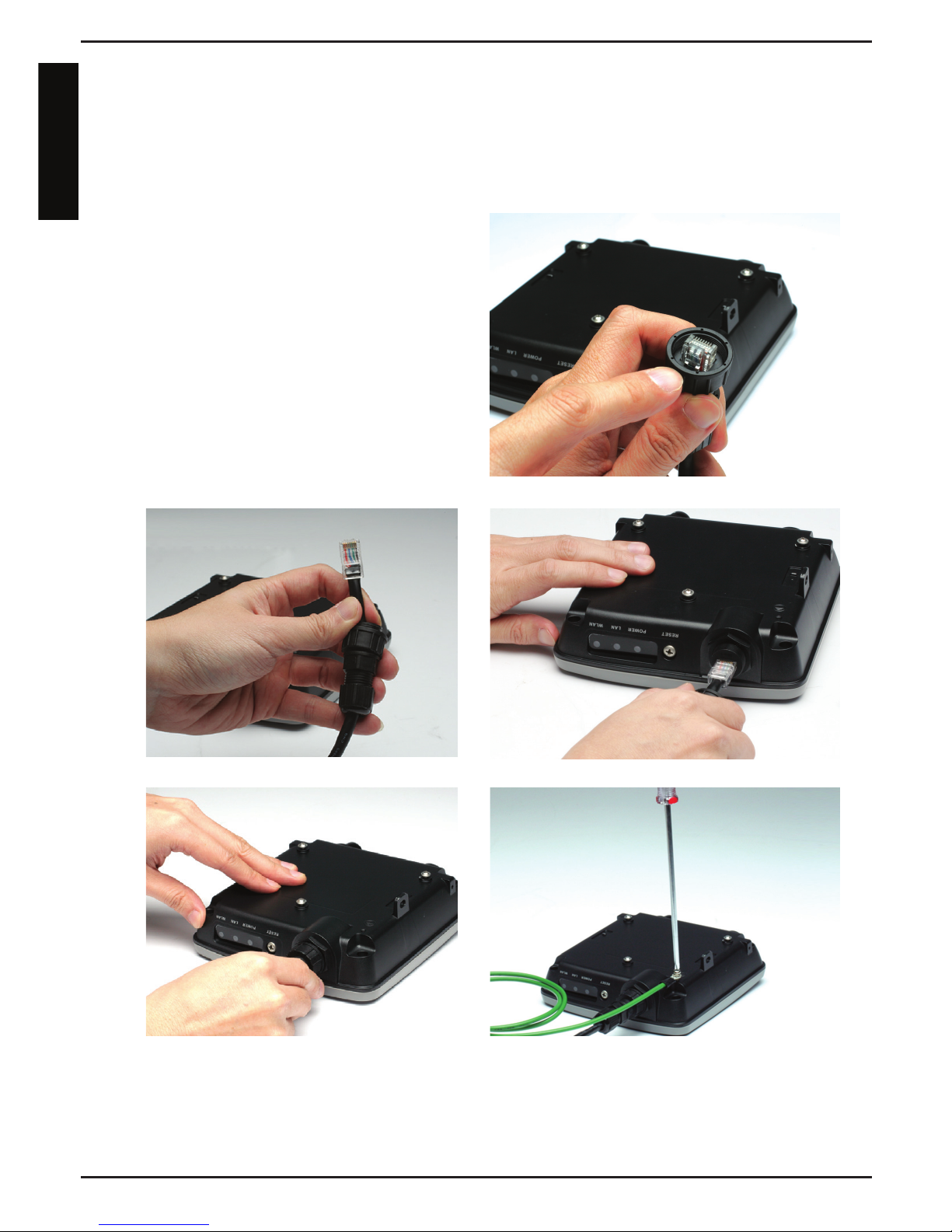

Physical Installation
Connect the supplied Ethernet cable with
the waterproof enclosure to the Ethernet
port on the DAP-3520 and attach the
grounding wire.

5
ENGLISH

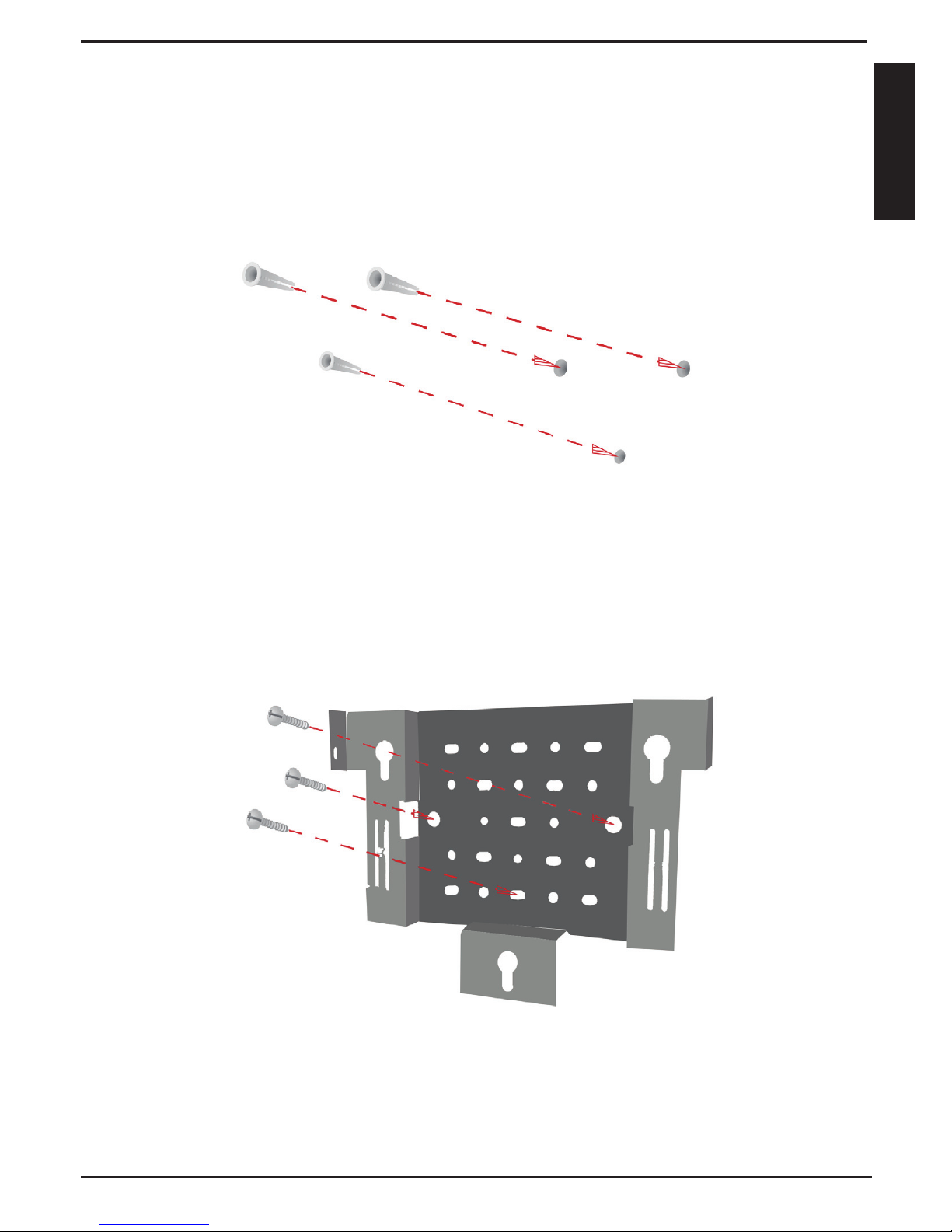

Step 1: Insert provided wall anchors in the wall where the mounting plate will
be attached.
Mounting Plate Assembly
Step 2: Use the provided screws to secure the mounting plate on the wall.

6
ENGLISH

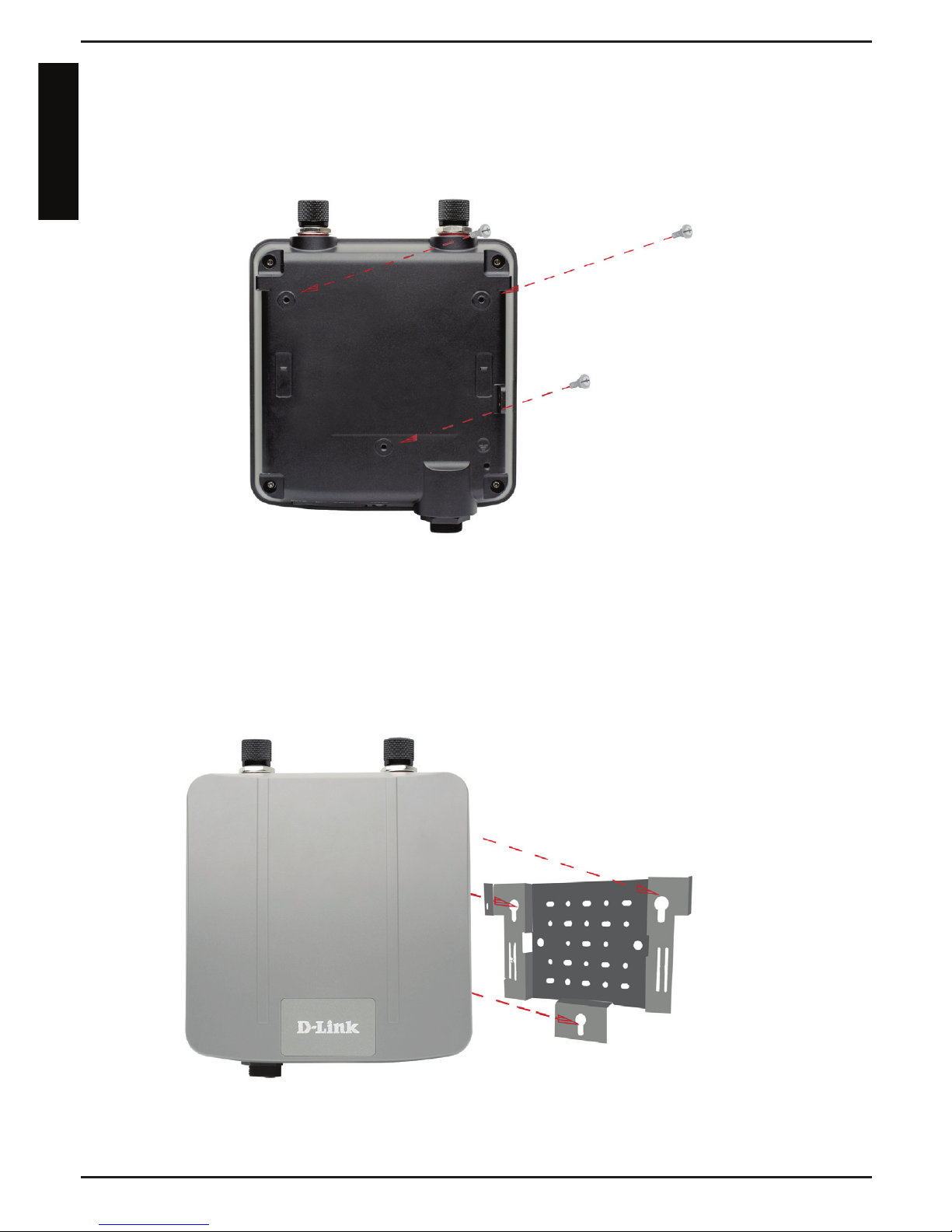

Step 3: Attach the remaining screws securely to the back of the DAP-3520.
Step 4: Attach the DAP-3520 to the mounting plate.

7
ENGLISH

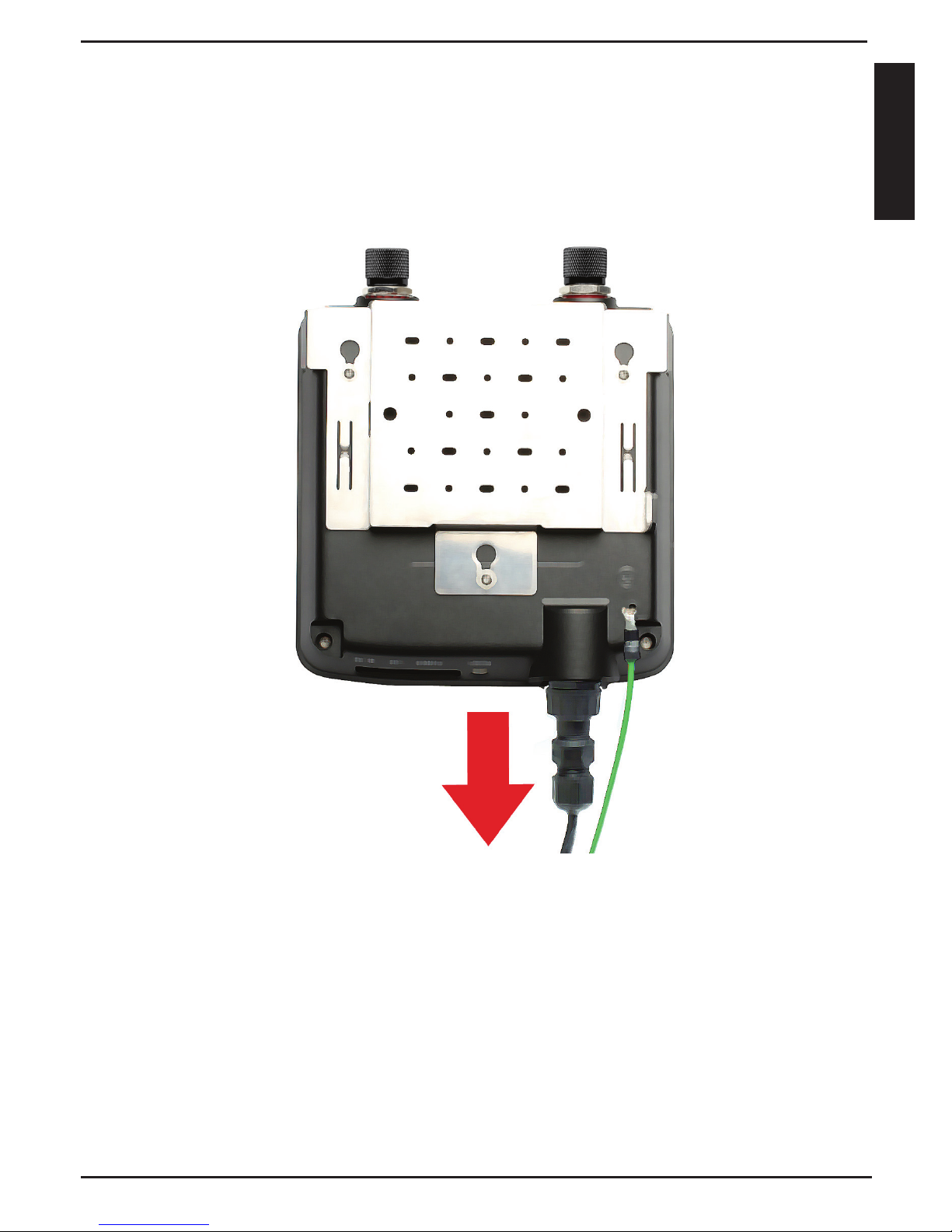

Step 5: Slide the DAP-3520 down into the grooves on the mounting plate to
secure it to the plate.

8
ENGLISH

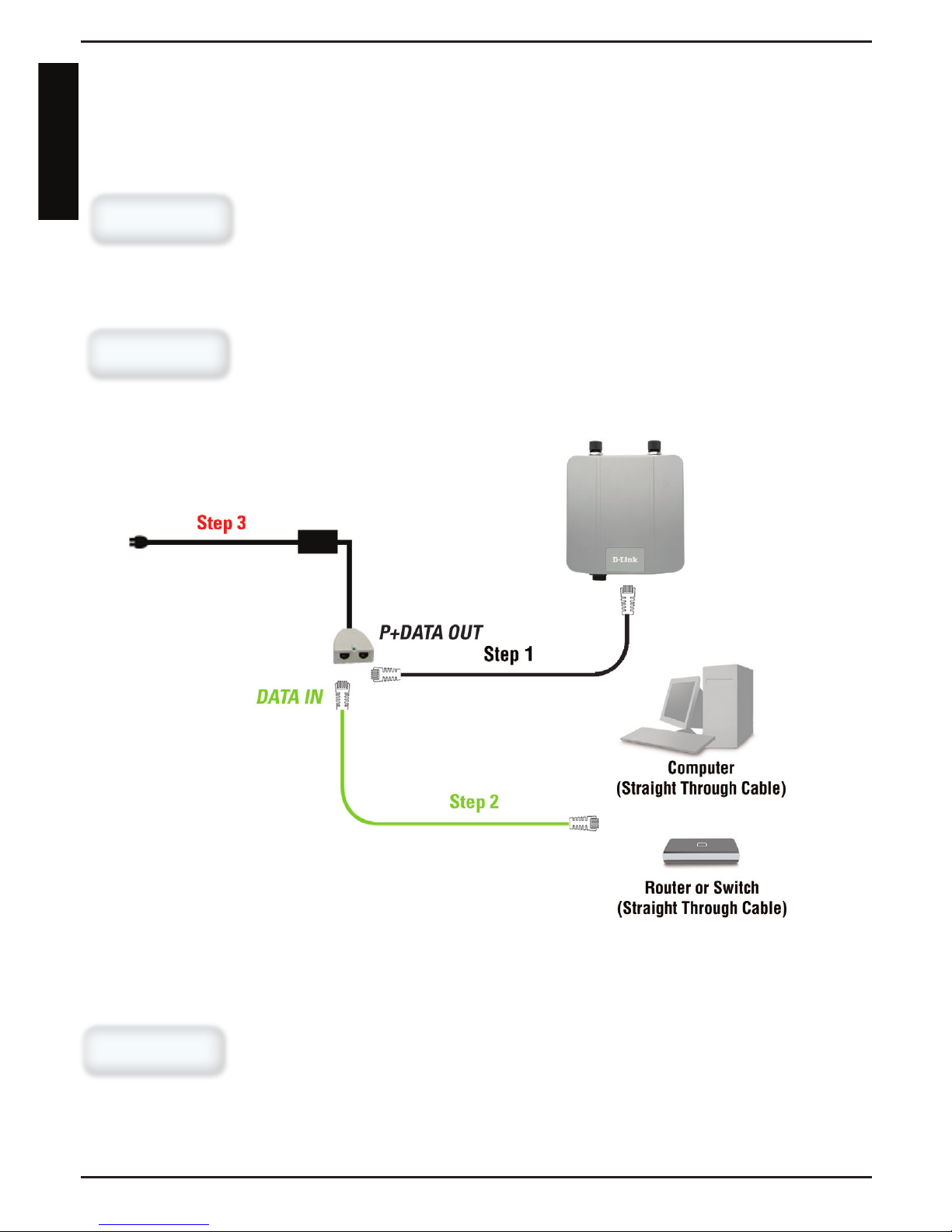

Installing the Hardware
Step 1
Step 2
Connect one end of an Ethernet cable (included with your package) to
the LAN port on the DAP-3520 and the other end of the Ethernet cable
to the port labeled P+DATA OUT on the PoE base unit.
Connect another Ethernet cable from the DATA IN port on the PoE
base unit to your router/switch or to a PC.
Attach the power adapter to the connector labeled POWER IN on the
PoE base unit. Attach the power cord to the power adapter and into an
electrical outlet.
Step 3
Power over Ethernet (PoE) Setup

9
ENGLISH

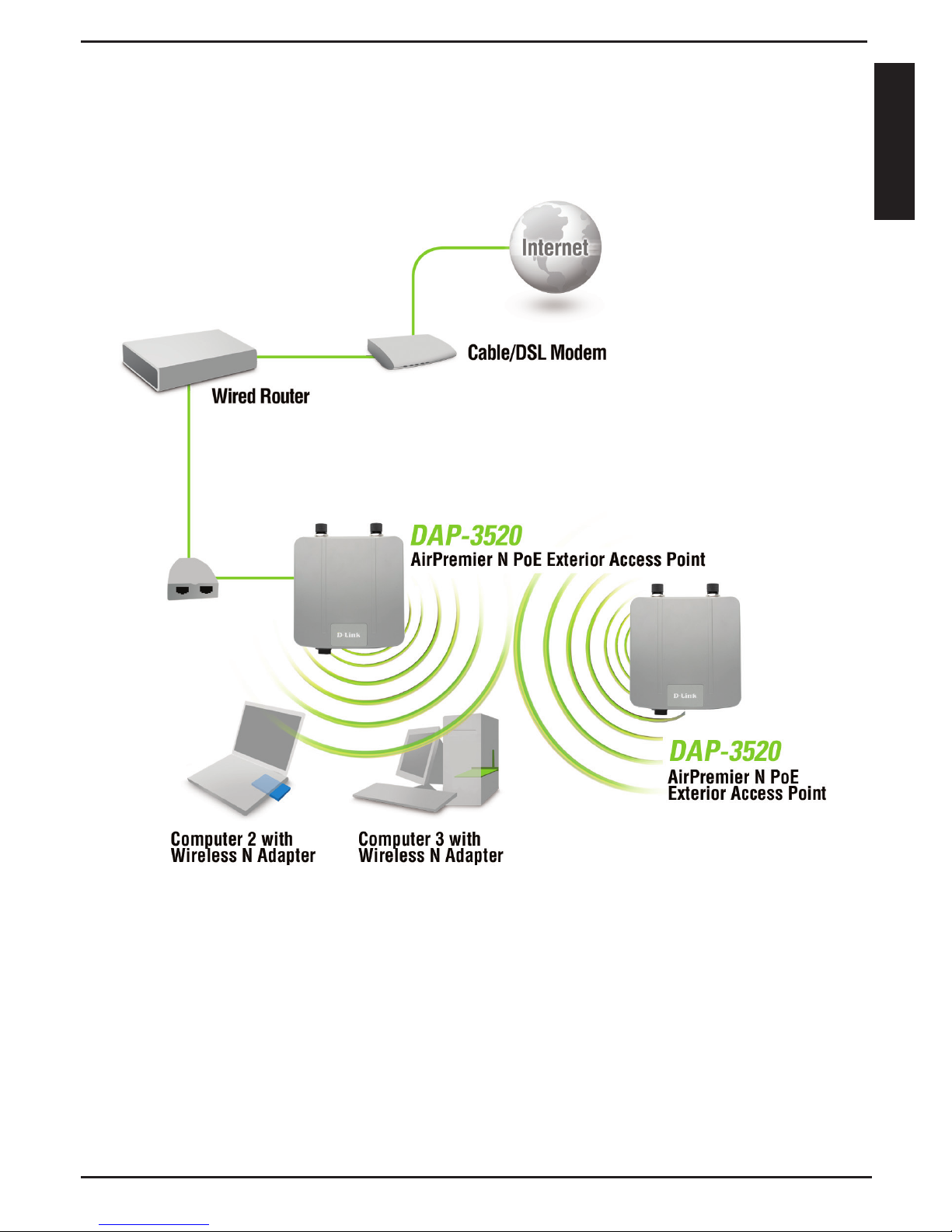

When you have completed the steps in this Installation Guide and congured your
DAP-3520 for your network, your network should look similar to this:

10
ENGLISH
TECHNICAL SUPPORT
United Kingdom (Mon-Fri) website: http://www.dlink.co.uk FTP: ftp://ftp.dlink.co.uk
Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri)
All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak times

11
ENGLISH
Notes

12
DAP-3520 AirPremier N PoE
Access Point im Außenbereich
Die Verwendung eines Stromadapters/Netzteils mit einer unterschiedlichen Spannung
verursacht Schäden. In diesem Falle erlischt der Garantieanspruch für dieses Produkt.
Systemanforderungen
Mindestsystemanforderungen:
• CD-ROM-Laufwerk
• Computer mit Windows®, Macintosh® oder Linux-basierten Betriebssystemen
• Installierter Ethernet-Adapter
• Internet Explorer Version 7.0 oder Firefox 3.0 und höher
Power over Ethernet (PoE)
Basiseinheit
CD-ROM mit Handbuch
Netzteil - 48 V Gleichstrom, 0,4 A
Montageplatte
4 m Ethernet-Kabel Netzkabel
Schrauben Erdungskabel
Packungsinhalt

13
Erste Schritte
Am besten ist es zur Konguration des DAP-3520 einen mit einem Switch verbundenen
Computer (mit einem Ethernet-Adapter) zu verwenden. Die Standard-IP-Adresse
für den DAP-3520 ist 192.168.0.50 mit einer Subnetzmaske 255.255.255.0
auf der kabelgebundenen Ethernet-Seite. Sie müssen Ihrem Computer eine
statische IP-Adresse innerhalb des gleichen Bereichs wie dem der IP-Adresse
des DAP-3520 zuweisen, um den DAP-3520 zu kongurieren. Sollten Sie bei der
Zuweisung einer statischen IP-Adresse zu Ihrem Netzwerkadapter Hilfe benötigen,
finden Sie die entsprechenden Informationen im Handbuch auf der CD-ROM.
Wichtige Informationen
Dieses Produkt sollte AUSSCHLIESSLICH von einer erfahrenen Installationsfachkraft
installiert werden, die mit den Gebäudevorschriften und Sicherheitskodes vor Ort vertraut
ist und über die entsprechende Lizenz der zuständigen Behörden verfügt. Wird dem nicht
nachgekommen, erlischt seitens D-Link gegebenenfalls die Garantie für das Produkt
und es kann für den Endbenutzer oder den Dienstanbieter rechtliche und nanzielle
Haftungsansprüche zur Folge haben. D-Link und seine Fachhändler oder Vertriebspartner
haften nicht für eventuell im Zusammenhang mit der Installation der Geräte oder Antennen
in Außenbereichen entstandene Verletzungen, Schäden oder Verstöße gegen Vorschriften.
Zum Schutz Ihrer Außeninstallation vor Blitzschlägen und zum Schutz
vor elektrostatischer Aufladung ist ein Sicherheitserdungssystem erforderlich.
Das Erdungssystem muss den entsprechenden nationalen elektrotechnischen
Sicherheitsvorschriften and Sicherheitsstandards entsprechen. Bitten Sie einen
qualifizierten Elektriker um eine entsprechende Prüfung und/oder Bestätigung,
wenn Sie nicht sicher sind, ob Ihre Außeninstallation ordnungsgemäß geerdet ist.
Hinweis:
Ihr DAP-3520 ist der Schutzart für Geräte unter erschwerten Umweltbedingungen (IP65) entsprechend
zertifiziert. Das heißt, das Gerät ist in allen Richtungen vor Staub und Strahlwasser mit niedrigem
Druck geschützt - ein geringes Eindringen ist zulässig. Es wird empfohlen, dieses Gerät unter einem
Dach zu installieren.

14

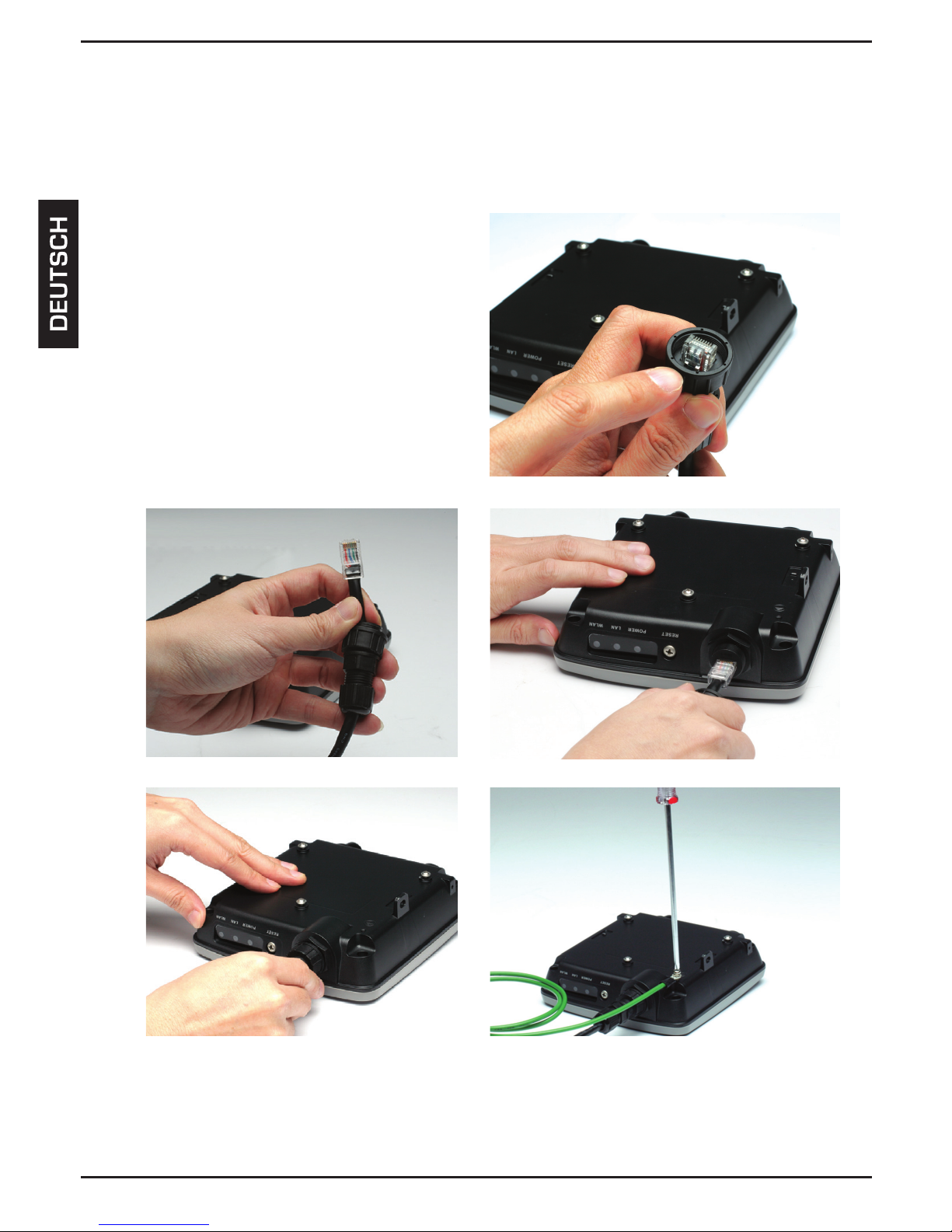

Physische Installation
Schließen Sie das Ethernet-Kabel mit
dem wasserdichten Gehäuse an den
Ethernet-Port des DAP-3520 an und
bringen das Erdungskabel an.

15

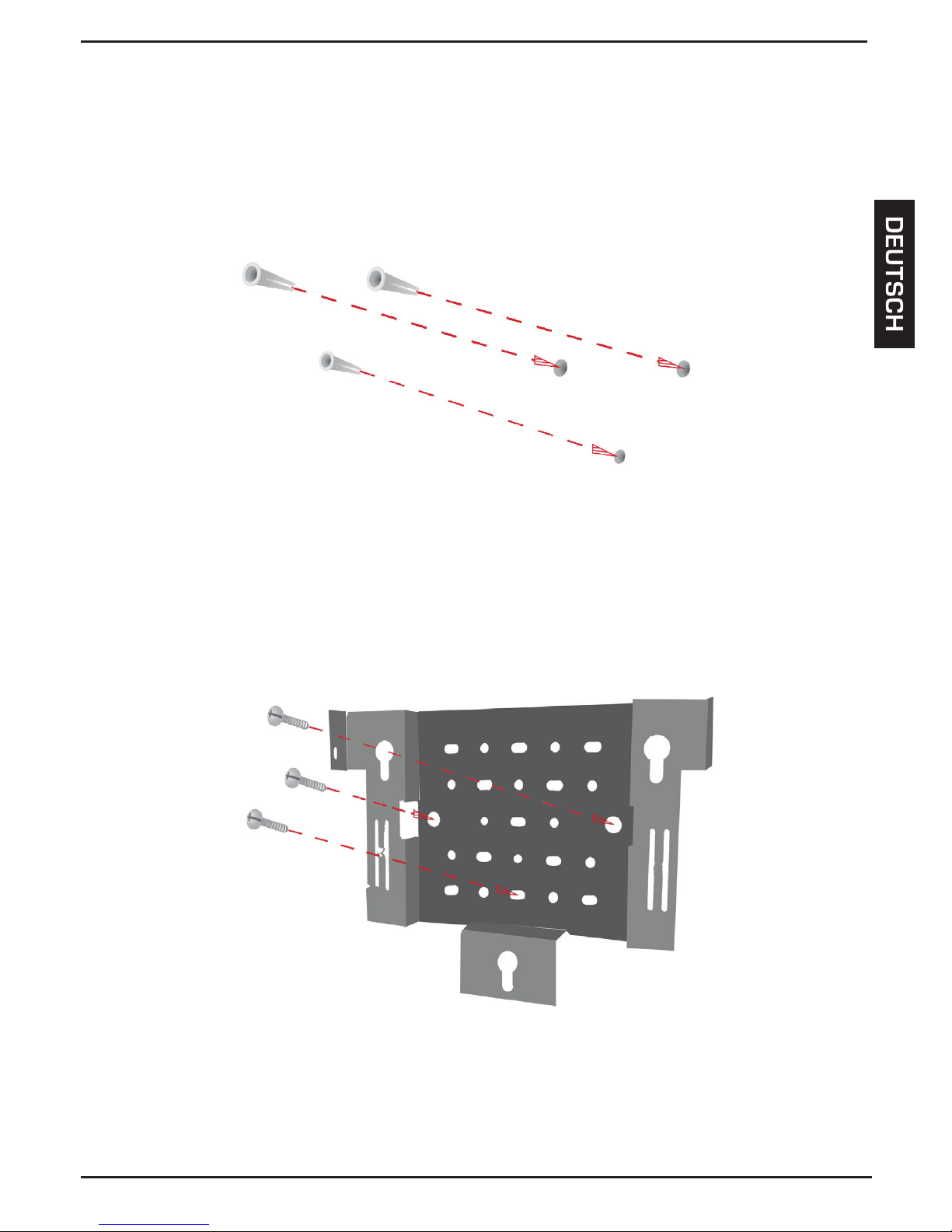

Schritt 1: Bringen Sie die mitgelieferten Wandanker an der Wand an, wo die
Montageplatte befestigt werden soll.
Befestigung der Montageplatte
Schritt 2: Befestigen Sie die Montageplatte mithilfe der mitgelieferten
Schrauben an der Wand.

16
Schritt 3: Drehen Sie die restlichen Schrauben fest in die Rückseite des
DAP-3520 ein.
Schritt 4: Bringen Sie den DAP-3520 auf der Montageplatte an.

17

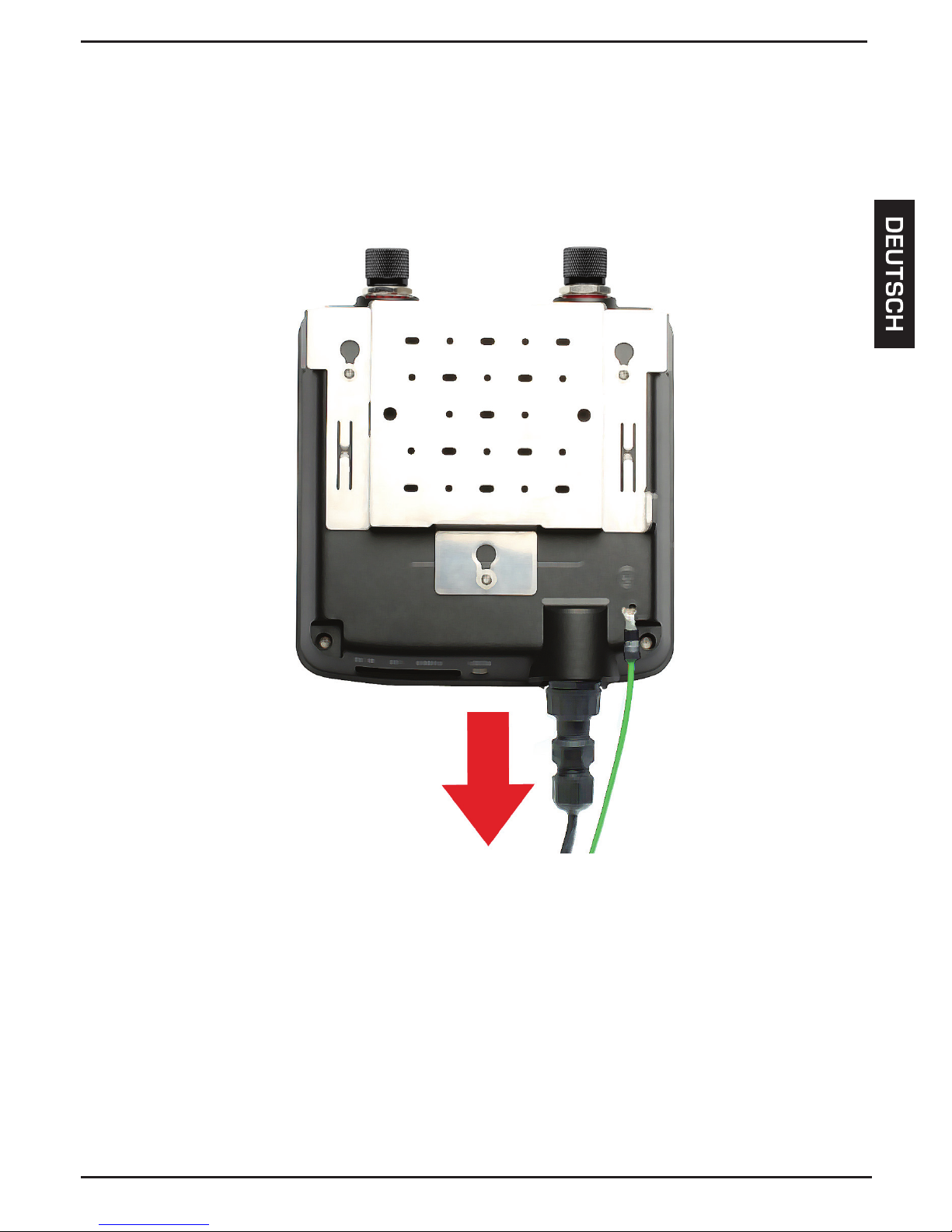

Schritt 5: Schieben Sie den DAP-3520 nach unten in die Rillen auf der
Montageplatte, um Ihn auf der Platte zu befestigen.

18

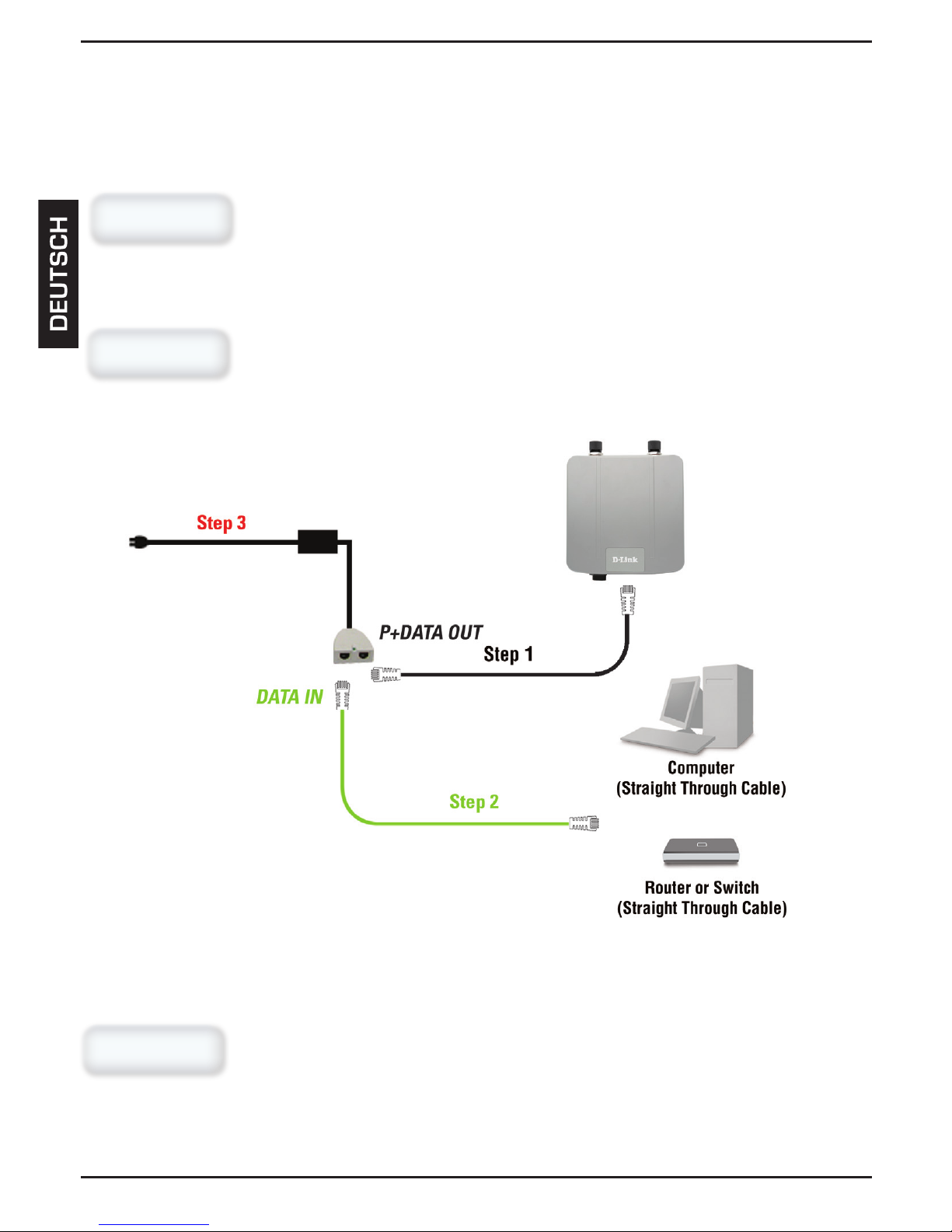

Installation der Hardware
Schritt 1
Schritt 2
Stecken Sie das eine Ende des Ethernet-Kabels (Teil des Lieferumfangs)
in den LAN-Port am DAP-3520 und das andere Ende in den mit
P+DATA OUT auf der PoE-Basiseinheit gekennzeichneten Port.
Verbinden Sie mithilfe eines anderen Ethernet-Kabels Ihren Router/
Switch oder PC mit dem DATA IN Port der PoE-Basiseinheit.
Stecken Sie das Netzteil (Stromadapter) in die mit POWER IN
gekennzeichnete Steckverbindung der PoE-Basiseinheit. Stecken Sie
das Netzkabel in das Netzteil (Stromadapter) und in eine Steckdose.
Schritt 3
Power over Ethernet (PoE) Setup

19

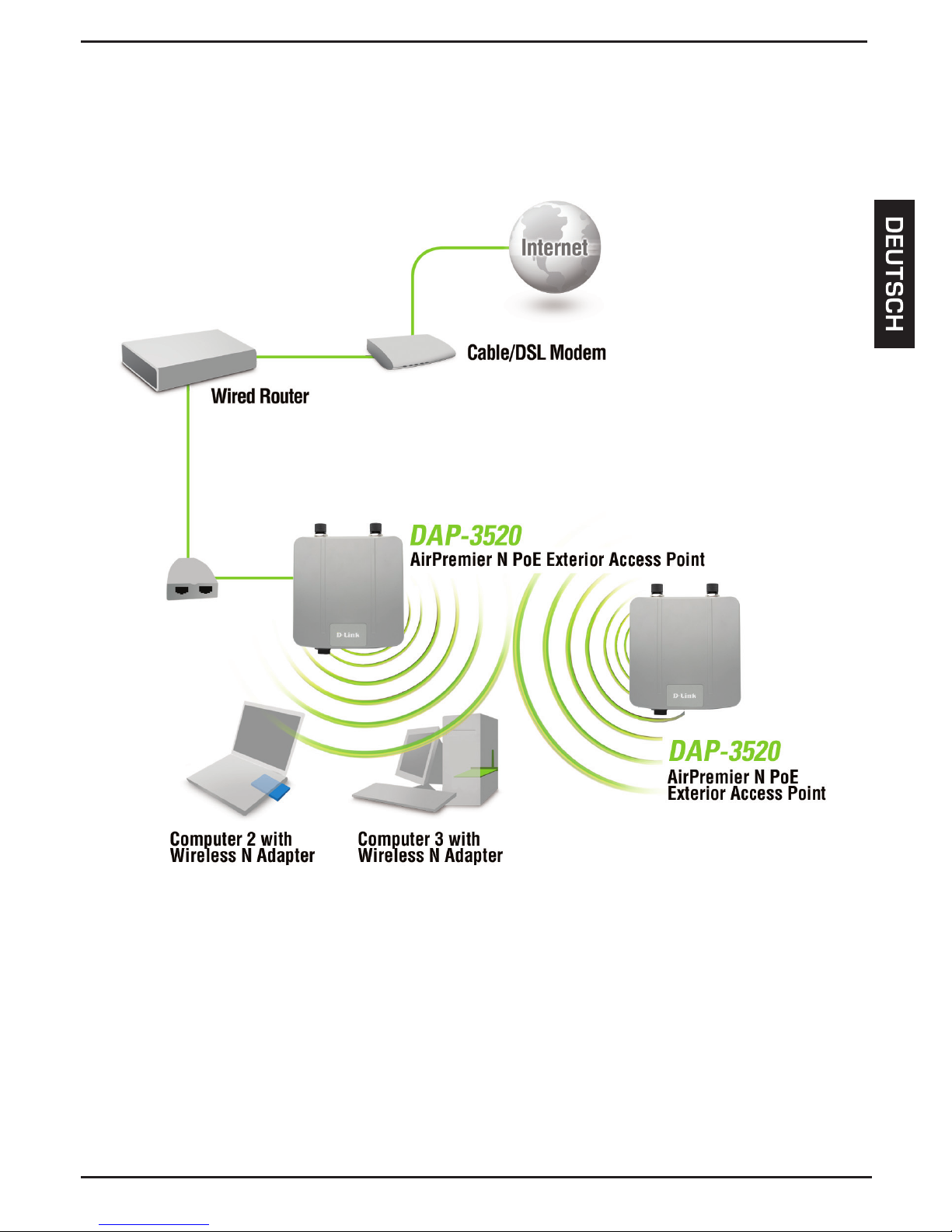

Nach Durchführung der Schritte in dieser Installationsanleitung und der Konguration
Ihres DAP-3520 für Ihr Netzwerk sollte Ihr Netzwerk in etwa wie folgt aussehen:

20
TECHNISCHE UNTERSTÜTZUNG
Deutschland: Web: http://www.dlink.de
Telefon: [phone],14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Österreich: Web: http://www.dlink.at
Telefon: [phone],116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Schweiz: Web: http://www.dlink.ch
Telefon: [phone],08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.
