D-Link DWL-2100AP - AirPlus Xtreme G User manual

WIRELESS 108G ACCESS POINT
Quick Installation Guide+
Руководство по быстрой установке+
Guía de Instalación Rápida+
Guia de Instalação Rápida+
快速安裝指南+
Petunjuk Pemasangan Cepat+
クイックインストールガイド+
DWL-2100AP

DWL-2100AP
D-Link AirPlus XtremeGTM
802.11g/108Mbps
Wireless Access Point
5V 2.0A DC Power Adapter
©2004, 2005 D-Link Systems, Inc. All rights reserved. Trademarks or registered trademarks are the property of their respective holders.
Software and specifications subject to change without notice. DWL-2100AP. 12152004
Before You Begin
Check Your Package Contents
DWL-2100AP 802.11g/108Mbps Wireless
Access Point
CD-ROM (containing Manual and
Warranty)
Ethernet (CAT5 UTP) Cable
If any of the above items are missing, please contact your reseller.
It’s best to use a computer (with an Ethernet adapter) that is connected to a switch
for configuring the DWL-2100AP. The default IP address for the DWL-2100AP is
192.168.0.50 with a Subnet Mask of 255.255.255.0. You will need to assign your
computer a Static IP address within the same range as the DWL-2100AP’s IP address
for the purpose of configuring the DWL-2100AP. See the Appendix if you need
assistance in assigning a Static IP address for your network adapter.
Using a power
supply with a
different voltage rating
will damage and void the
warranty of this product.
This product can be set
up using any current web
browser, i.e., Internet
Explorer 6 or Netscape
Navigator 6.2.3.
3

A. First, connect the power adapter to the receptor at the back panel of the
DWL-2100AP and then plug the other end of the power adapter to a wall outlet or
power strip. The Power LED will turn ON to indicate proper operation.
B. Insert one end of the cable to the Ethernet port on the back panel of the
DWL-2100AP and the other end of the cable to an Ethernet Broadband Router
(i.e., D-Link DI-604) or Switch (i.e., D-Link DES-1005D). Note: You also have the
option of connecting the DWL-2100AP directly to the computer that will be used for
configuration. The Link LED light will illuminate to indicate a proper Ethernet
connection. (Note: The Ethernet Port on the DWL-2100AP is Auto-MDI/MDIX.
Meaning you can use a straight-through or crossover-Ethernet cable to connect to
the Ethernet port on the DWL-2100AP.)
C. The DWL-G650 AirPlus Xtreme G Wireless Cardbus Adapter and the DWL-G520
AirPlus Xtreme G Wireless PCI Adapter will connect, out of the box , with the
DWL-2100AP, using their default wireless settings. Computers with 802.11b/g
wireless adapters can also connect to the DWL-2100AP.

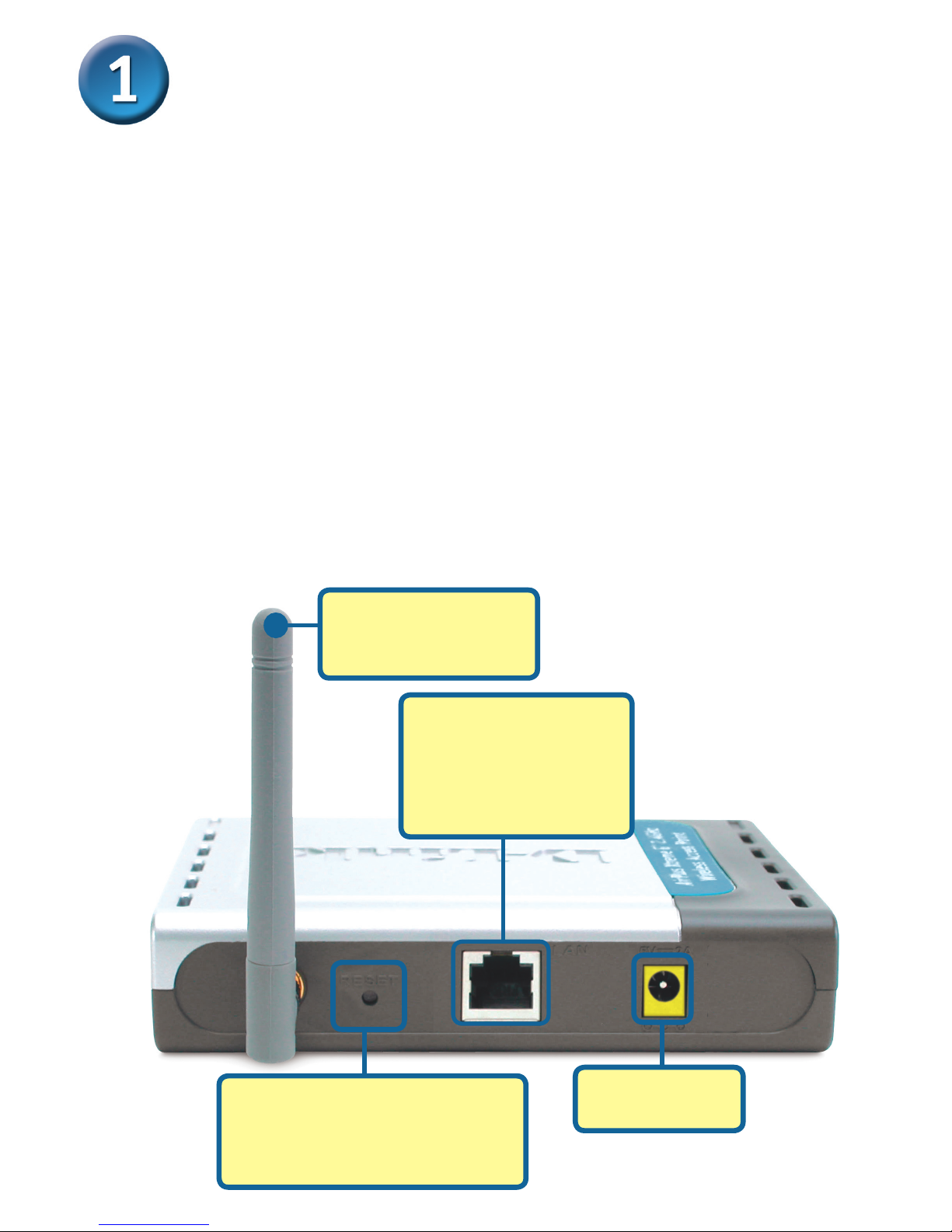

Connecting the DWL-2100AP Wireless
Access Point to Your Network

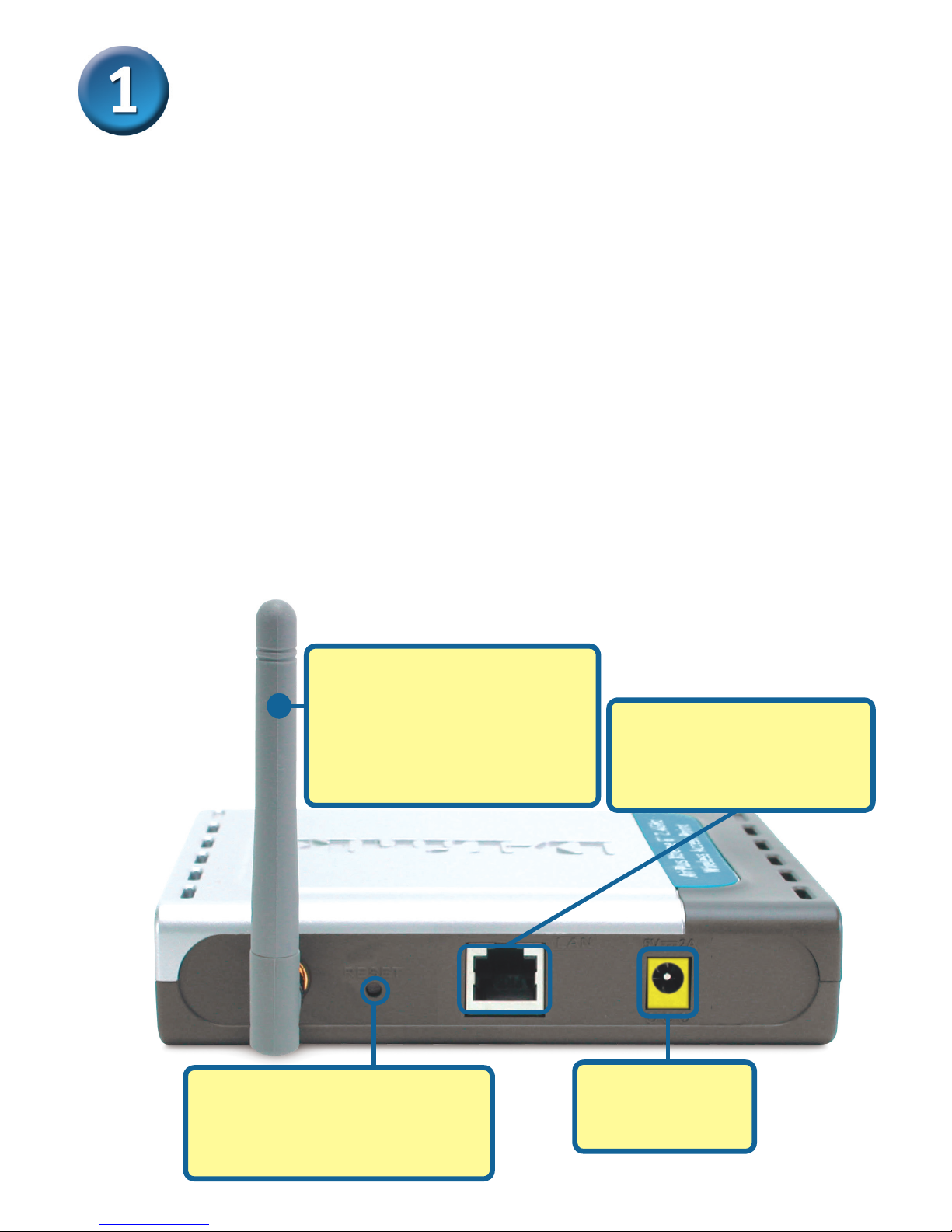

C. Antennas Used to
wirelessly connect to
802.11b/g adapters.
B. LAN PORT for
connecting the access
point to a switch on the
local network with an
ethernet cable
Reset Button
Pressing this button restores
the Access Point to its original
factory default settings.
A. Receptor for
Power Adapter.
4

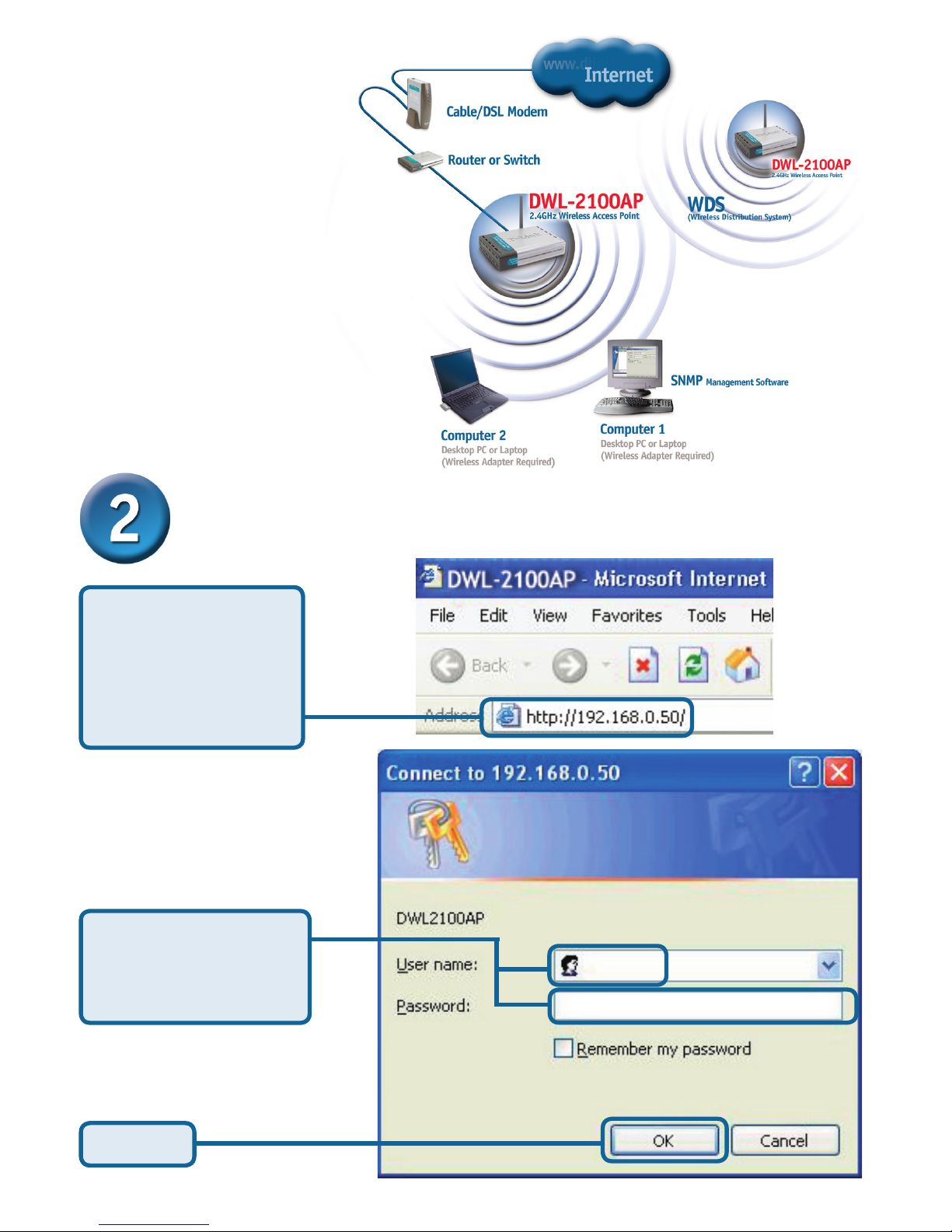

Using the Setup Wizard
Open your Web
browser and type
“http://192.168.0.50”
into the URL address
box. Then press the
Enter or Return key.
The logon pop-up
screen will appear.
Type “admin” for the
username and leave
the password field
blank.
Click OK
When you have
completed the steps in
this Quick Installation
Guide, your connected
network should look
similar to this:
5

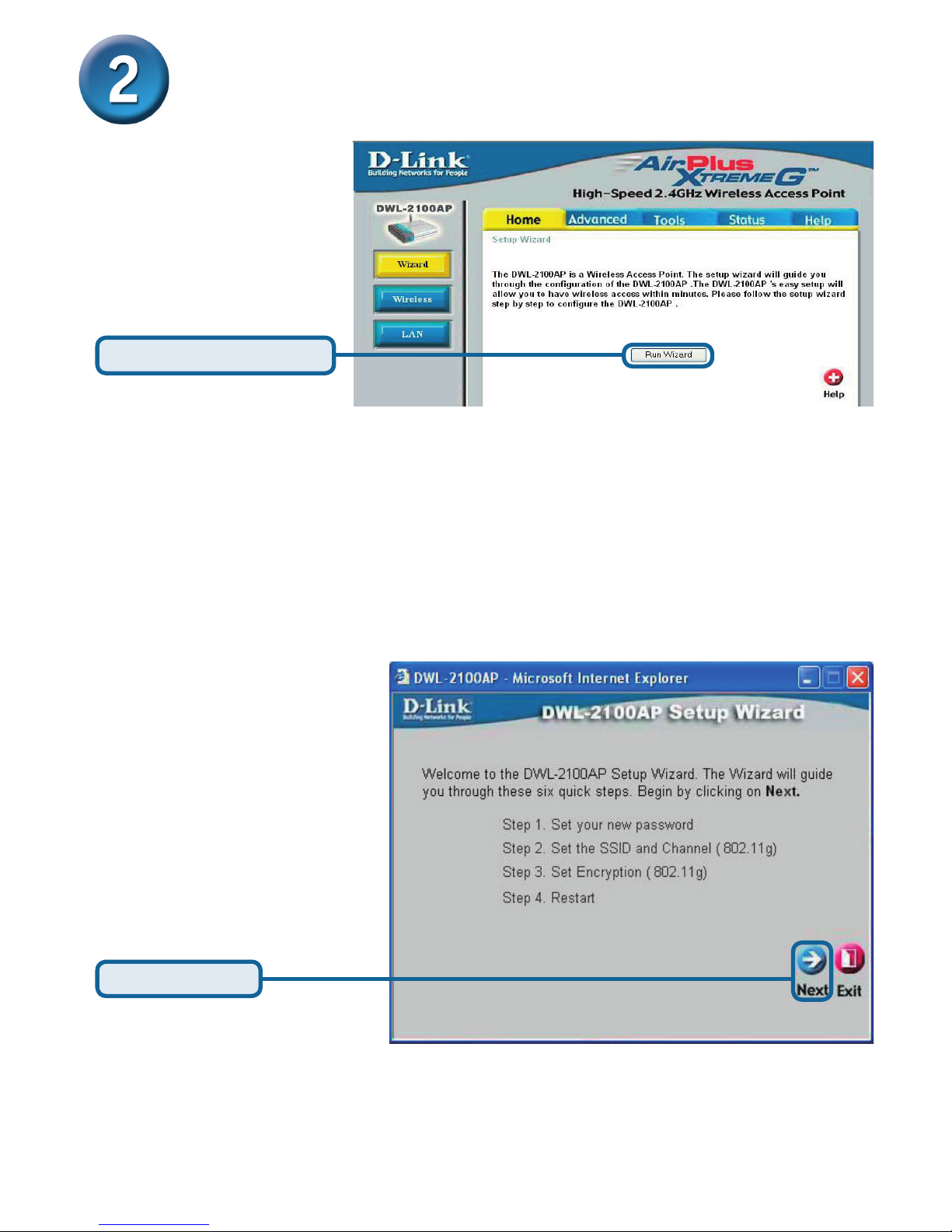

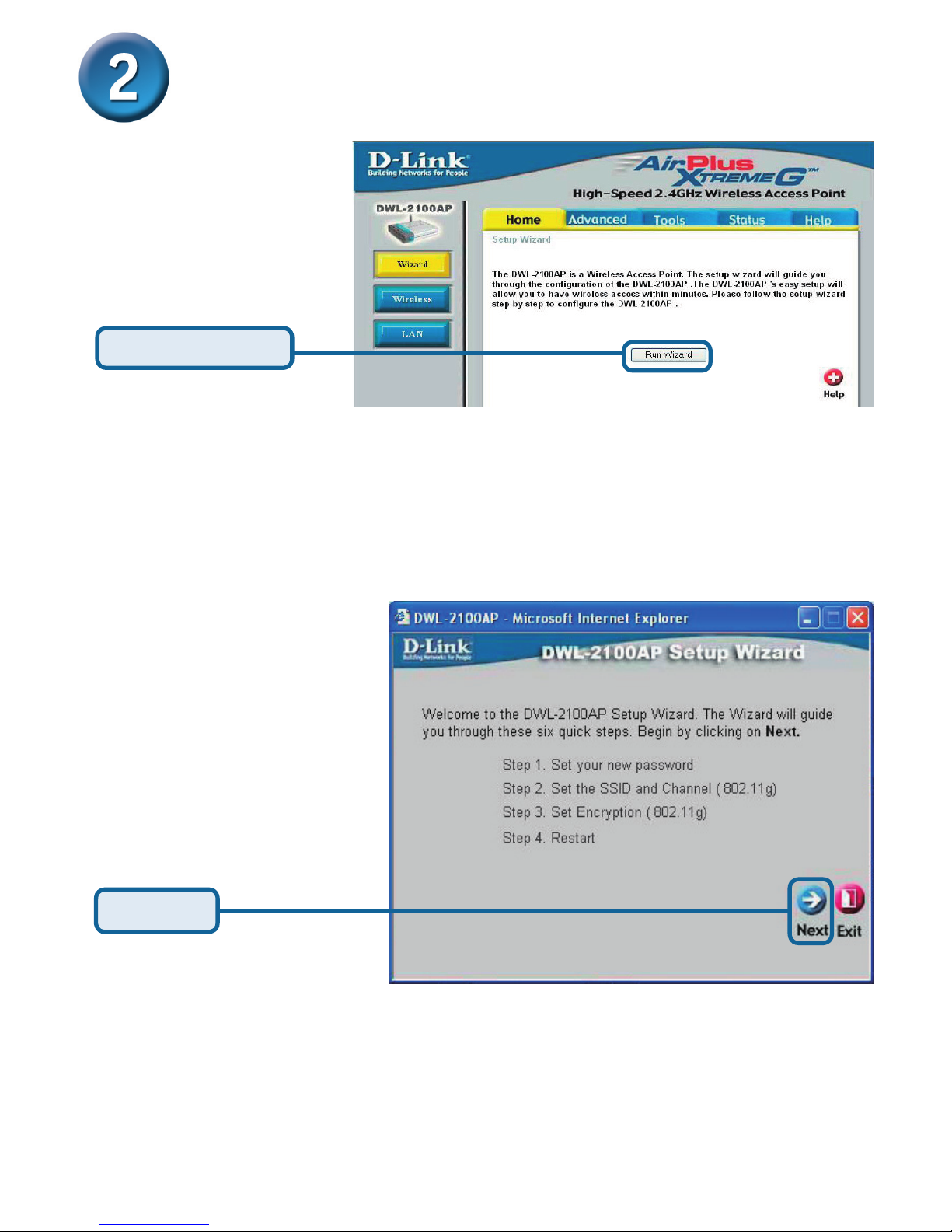

Once you have
logged in, the Home
screen will appear.
You will see the following
screens.
Click Run Wizard
Click Next
Using The Setup Wizard (continued)
6

Click Next

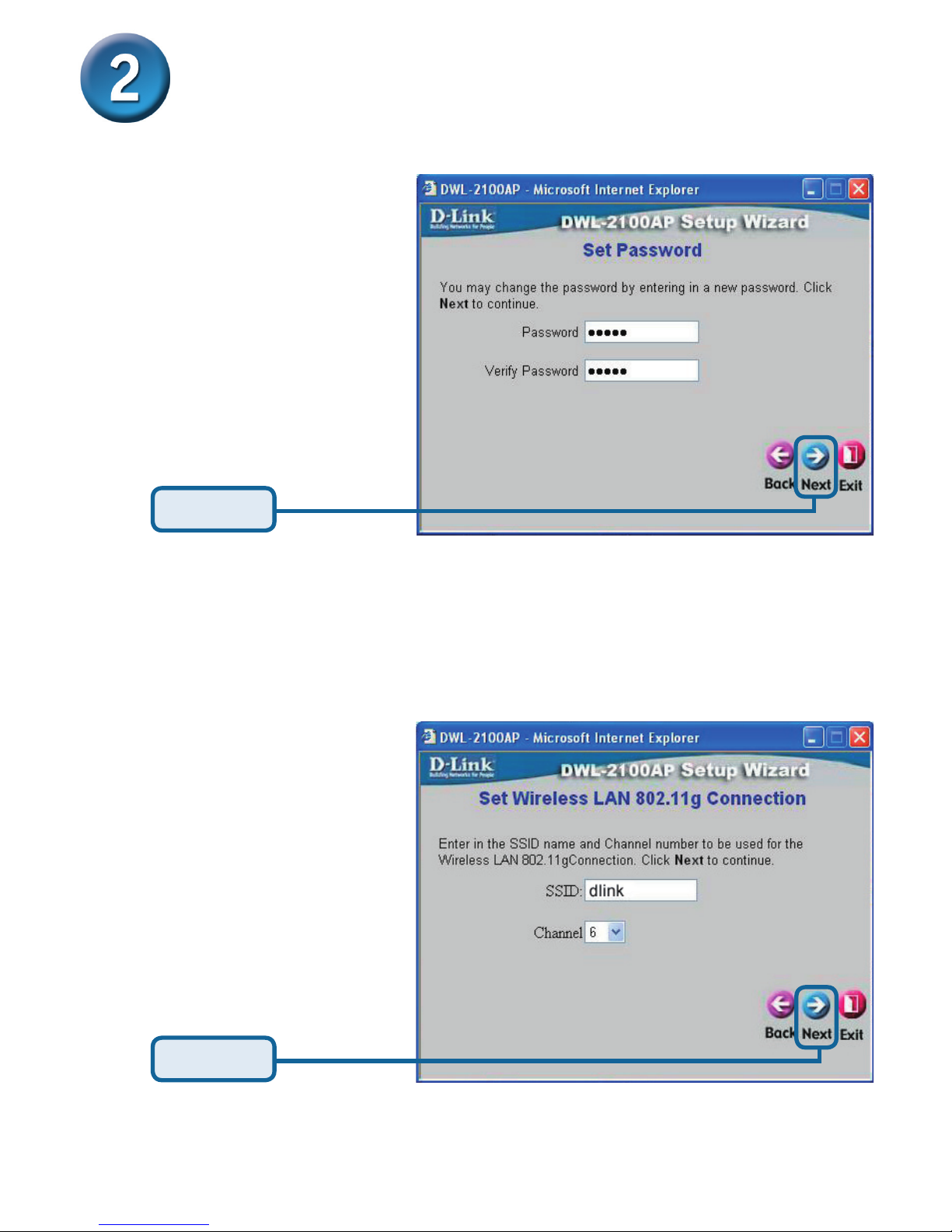

Step 1 - Set up your
new password. You have
the option to establish a
password.
Step 2 - Wireless Setup
The default wireless
settings are:
SSID = dlink
Channel = 6
You can change these
settings to match an
existing wireless network.
Click Next
Using The Setup Wizard (continued)
7

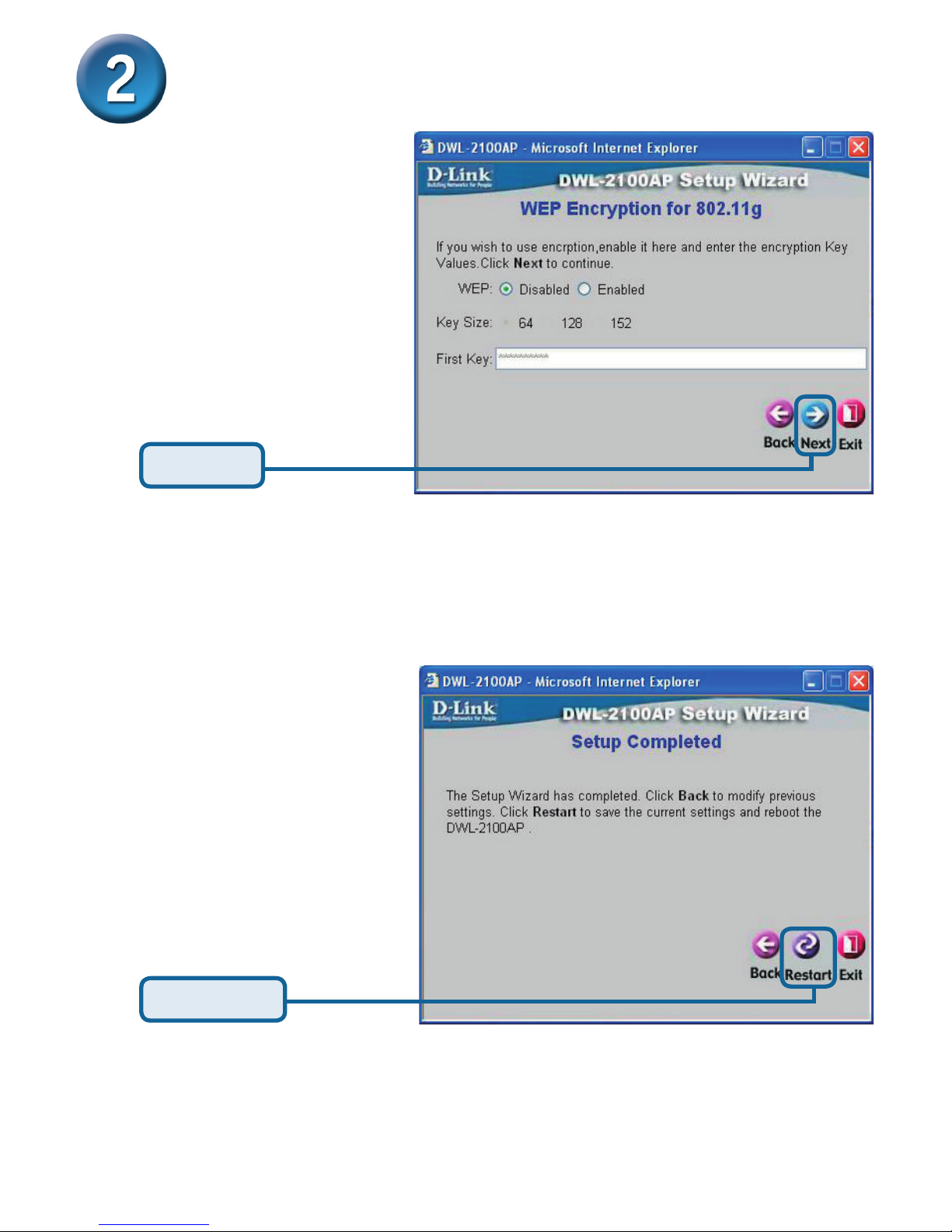

Step 3 - Encryption
The DWL-2100AP is capable
of two levels of wireless
encryption 64-bit and 128-bit.
By default the encryption is
disabled. You can change the
encryption settings for more
secure wireless communication.
Your Setup is Complete!
Using The Setup Wizard (continued)
Click Next
Click Restart
8

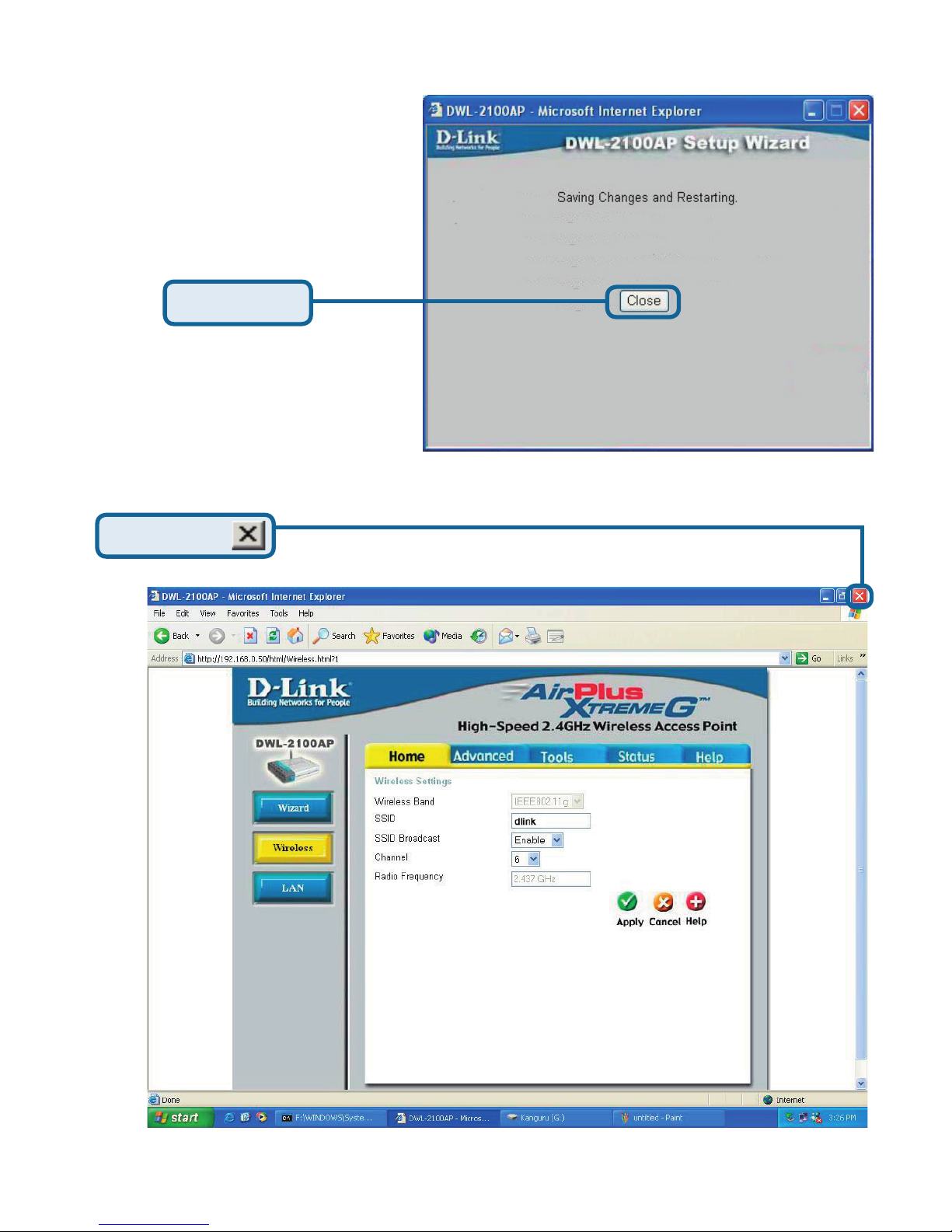

Click Close
You will be returned to the Home tab.
Click to Exit
For additional settings or information, refer to the Advanced, Tools, or Status tabs on
the web-management interface; or to the manual located on the CD-ROM.
9

Appendix
To assign a Static IP Address to the laptop or computer that you are using to configure
the DWL-2100AP, please do the following:

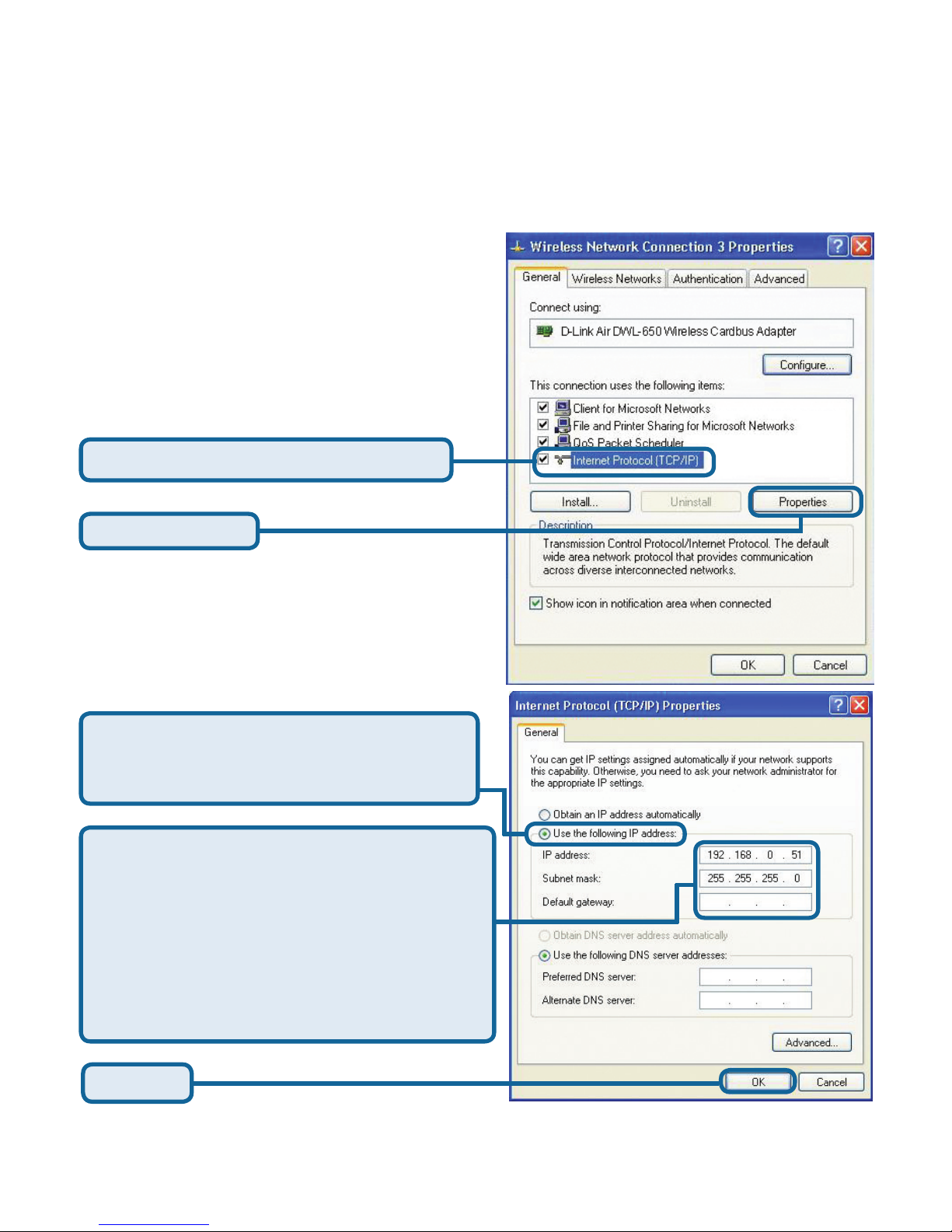

Assigning a Static IP Address in Windows
Go to Start > Double- click on Control
Panel > Double-click on Network
Connections > Right-click on Local
Area Connections > Click Properties
Click Properties
Select Use the following IP address in
the Internet Protocol (TCP/IP) Properties
window
Input your IP address and subnet mask.
(The IP Address must be within the same
range as the DWL-2100AP. The IP Address
of the DWL-2100AP is 192.168.0.50. You
can assign 192.168.0.51 for your computer.
No two computers can have the same
IP Address. Assign a subnet mask of
255.255.255.0.)
Highlight Internet Protocol (TCP/IP)
Click OK
10

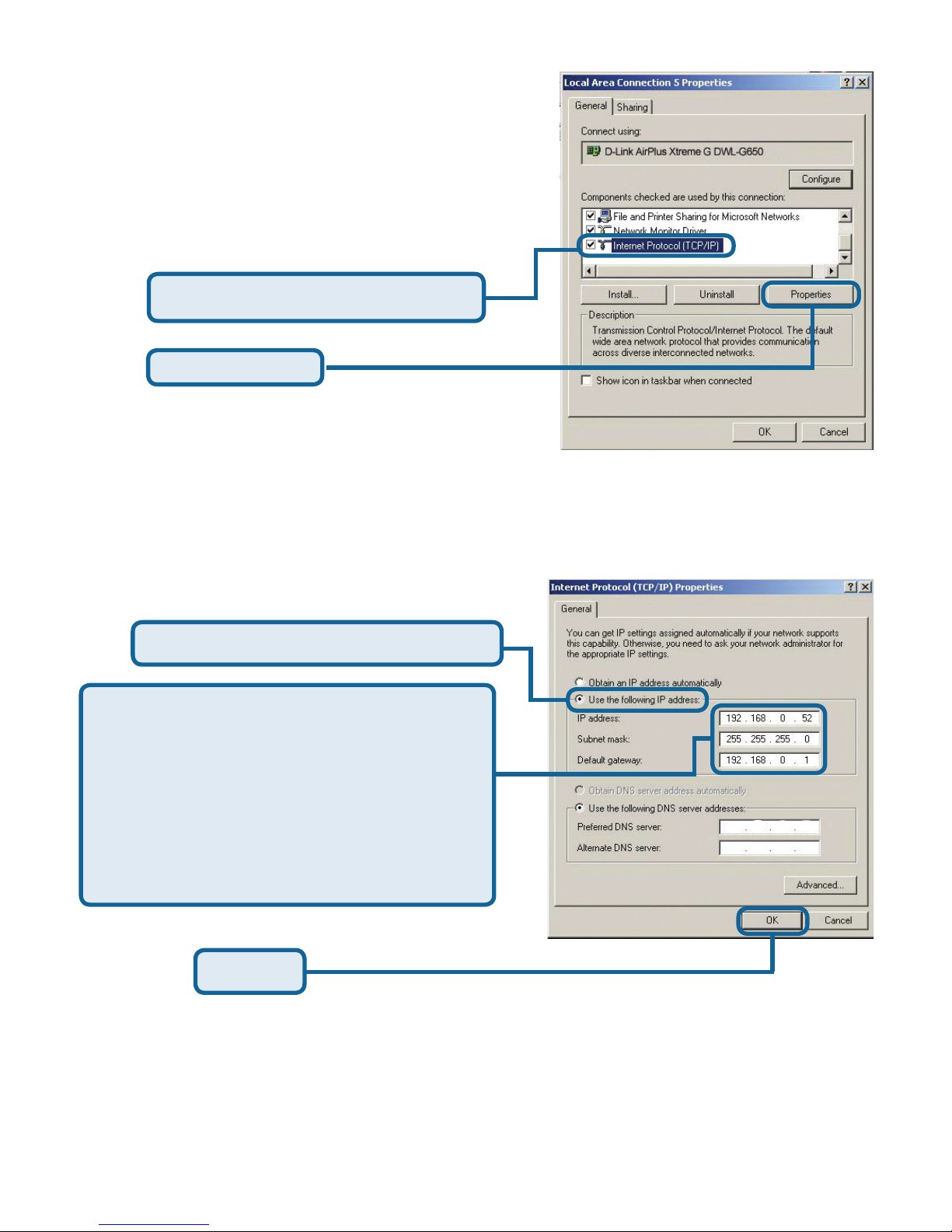

For Windows 2000 users:
Go to Start > Settings > Network and
Dial-up Connections > Double-click on
the Local Area Connection associated
with the Network Adapter installed on your
system> select Properties
Click Internet Protocol (TCP/IP)
Select Use the following IP address
Input your IP address and subnet mask.
(The IP Address must be within the same
range as the DWL-2100AP. The IP Address
of the DWL-2100AP is 192.168.0.50. You
can assign 192.168.0.52 for your computer.
No two computers can have the same
IP Address. Assign a subnet mask of
255.255.255.0.)
Click OK
Click Properties
11

Click Internet Protocol (TCP/IP)
Go to Start > Settings > Control Panel >
Double-click on the Local Area Connection
associated with the Network Adapter installed
on your system > select Properties

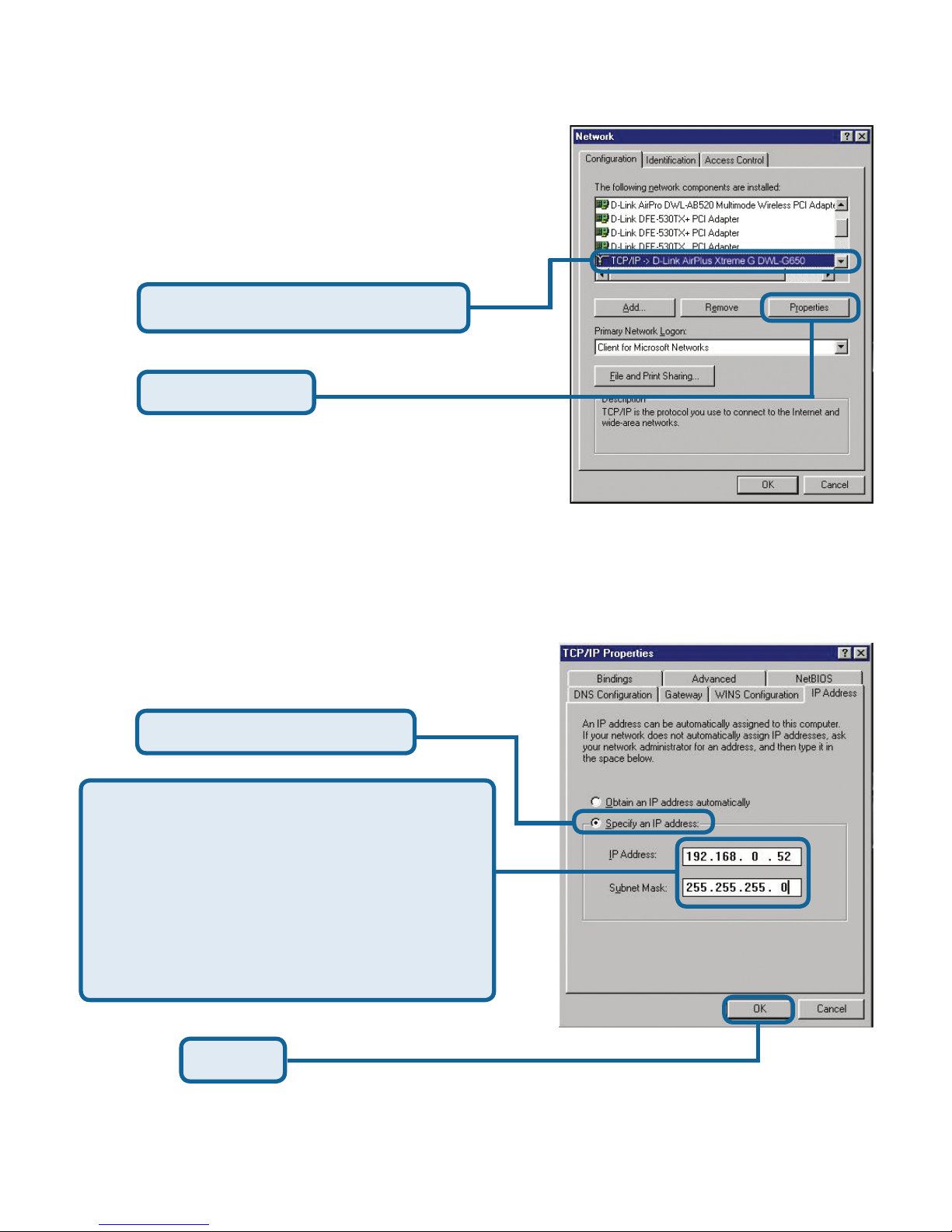

For Windows Me and 98se users:
Click Properties
Click Internet Protocol (TCP/IP)
Select Specify IP Address
Input your IP address and subnet mask.
(The IP Address must be within the same
range as the DWL-2100AP. The IP Address
of the DWL-2100AP is 192.168.0.50. You
can assign 192.168.0.52 for your computer.
No two computers can have the same
IP Address. Assign a subnet mask of
255.255.255.0.)
Click OK
12

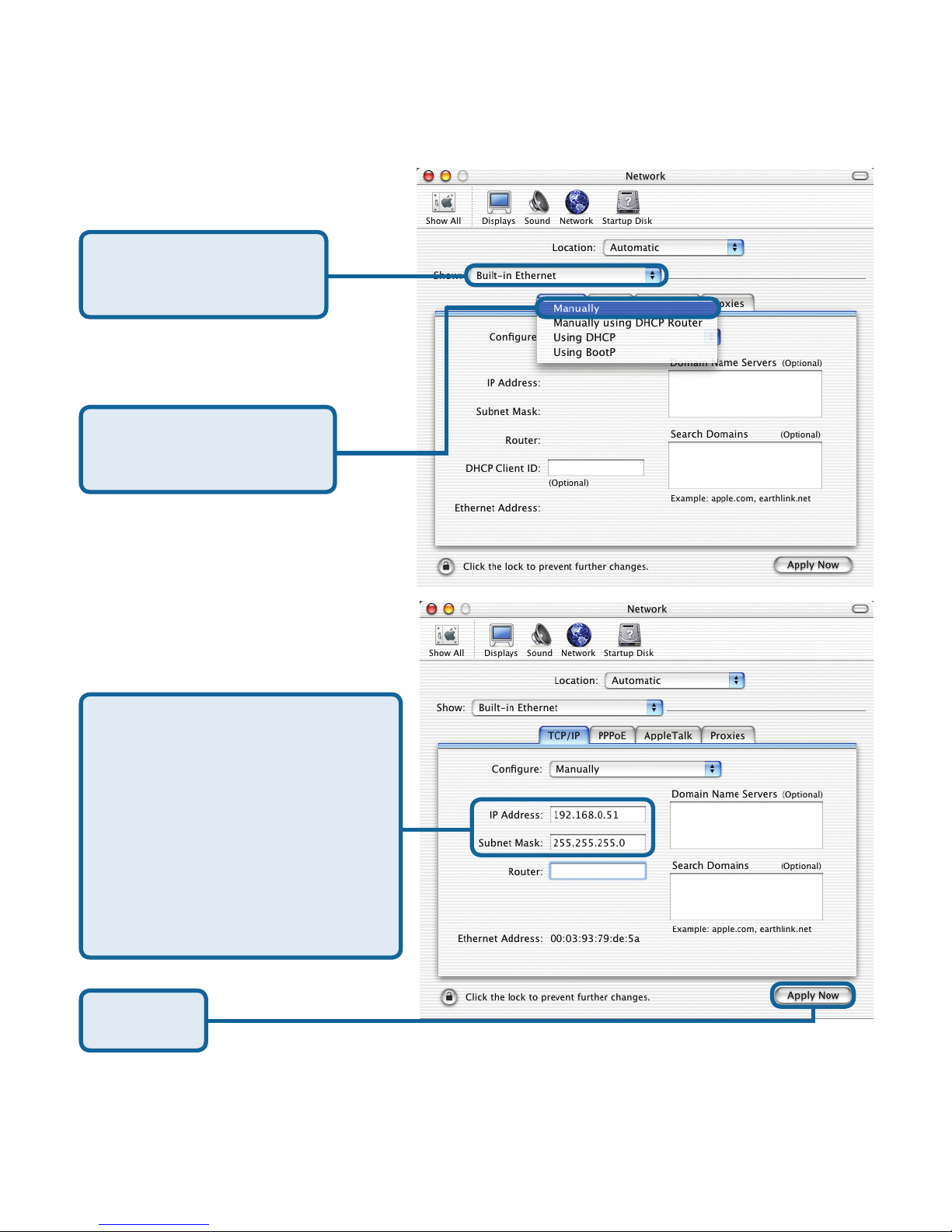

For Apple Macintosh OS X:
Go to the Apple Menu Click on Network
and Select System Preferences
Click on
Apply Now
Select Manually in the
Configuration pull-down
menu
Input your IP address and
subnet mask. (The IP Address
must be within the same range
as the DWL-2100AP. The IP
Address of the DWL-2100AP is
192.168.0.50. You can assign
192.168.0.51 for your Macintosh.
No two computers can have
the same IP Address. Assign a
subnet mask of 255.255.255.0.)
Select Built in Ethernet
in the Show pull-down
menu
13

Technical Support
You can find software updates and user documentation on the D-Link website.
Tech Support for customers in
Australia:
Tel: [phone]
24/7(24Hrs, 7days a week) technical support
http://www.dlink.com.au
e-mail: [email protected]
India:
Tel: [phone]
9.00 AM to 9.00 PM. All days
http://www.dlink.co.in/support/productsupport.aspx
Indonesia, Malaysia, Singapore and Thailand:
Tel: [phone] (Indonesia)
Tel: [phone] (Malaysia)
Tel: [phone] (Singapore)
Tel: [phone] (Thailand)
24/7, for English Support Only
http://www.dlink.com.sg/support/
e-mail: [email protected]
Korea:
Tel: [phone]
Monday to Friday 9:00am to 6:00pm
http://www.d-link.co.kr
e-mail: [email protected]
New Zealand:
Tel: [phone]
24/7(24Hrs, 7days a week) technical support
http://www.dlink.co.nz
e-mail: [email protected]
14

Technical Support
You can find software updates and user documentation on the D-Link website.
Tech Support for customers in
Egypt:
Tel: [phone] or [phone]
Sunday to Thursday 9:00am to 5:00pm
http://support.dlink-me.com
Email: [email protected]
Iran:
Te: +98-21-88880918,19
Saturday to Thursday 9:00am to 5:00pm
http://support.dlink-me.com
Email : [email protected] & [email protected]
Israel:
Magshimim 20 St., Matalon center,
Petach Tikva, Israel 49348
Consumer support line: 03-9212886
Business support line: 03-9212608
Pakistan:
Tel: [phone] or [phone]
Monday to Friday 10:00am to 6:00pm
http://support.dlink-me.com
E-mail: [email protected]
South Africa and Sub Sahara Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South Africa Time
http://www.d-link.co.za
Turkey:
Tel: [phone]
Monday to Friday 9:00am to 6:00pm
http://www.dlink.com.tr
e-mail: [email protected]
e-mail: [email protected]
U.A.E and North Africa:
Tel: [phone] (U.A.E)
Sunday to Thursday 9.00AM to 6.00PM GMT+4
Web: http://www.dlink-me.com
E-mail: [email protected]
Saudi ARABIA (KSA):
Telephone : [phone]
Facsimile : [phone]
e-mail: [email protected]
Saturday to Wednesday 9.30AM to 6.30PM
Thursdays 9.30AM to 2.00 PM
15

16

DWL-2100AP
D-Link AirPlus XtremeTM
802.11g/108Мбит/с
Беспроводная Точка Доступа
Блок питания
постоянного тока 5В,
2.0А
DWL-2100AP 802.11g/108Мбит/с
Беспроводная Точка Доступа
Наилучший способ настроить DWL-2100AP - использовать компьютер (с
установленным сетевым адаптером Ethernet), подключенный к коммутатору.
IP адрес по умолчанию для DWL-2100AP установлен 192.168.0.50 с маской
подсети 255.255.255.0. Вам необходимо назначить компьютеру статический
IP адрес из той же подсети, что и для DWL-2100AP, для того, чтобы
приступить к настройке Точки Доступа. Если Вам необходима помощь
для того, чтобы назначить статический IP адрес сетевому адаптеру
компьютера, смотрите приложение.
Данный продукт можно настраивать
с помощью любого современного
web-браузера, такого как Microsoft
Internet Explorer 6 или Netscape
Navigator 6.2.2 или выше
Прежде чем начать
Проверьте содержимое комплекта
Использование
источника питания с
другим напряжением
питания может привести к
выходу из строя устройства
и потере гарантии
Если что-либо из перечисленного отсутствует, обратитесь к вашему поставщику.
©2004, 2005 D-Link Systems, Inc. Все права защищены. Торговые марки или зарегистрированные торговые марки являются
собственностью их владельцев. Программное обеспечение и спецификации могут изменяться без уведомления.
CD-ROM (содержит Руководство
пользователя и гарантию)
Кабель Ethernet (CAT5 UTP/прямой )
17

Подключение беспроводной
Точки Доступа DWL-2100AP к
существующей сети
A. Сначала подключите блок питания к разъему питания на задней панели
DWL-2100AP , а затем подсоедините блок питания к розетке. Светодиод “Power”
(Питание) загорится, что означает, что устройство включено.
B. Подключите кабель одной стороной к Ethernet порту, расположенному на задней
панели DWL-2100AP , а другой стороной к маршрутизатору (например, D-Link
DI-604 ) или к коммутатору (например, DES-1005D). Примечание: точка доступа
DWL-2100AP может быть подключена напрямую к компьютеру, который будет
использоваться для ее настройки. При правильном подключении к сети Ethernet
загорится светодиод «Link» (соединение).
C. Компьютеры, оснащенные беспроводными сетевыми адаптерами DWL-G650
AirPlus Xtreme G для шины Cardbus или DWL-G520 AirPlus Xtreme G для шины PCI
начнут работать с DWL-2100AP без изменения настроек, принятых по умолчанию.
Компьютеры, оснащенные беспроводными сетевыми адаптерами стандарта
802.11b/g также могут работать с точкой доступа DWL-2100AP.
C. Антенна
используется для
увеличения радиуса
действия при беспроводном
подключении 802.11b/g
адаптеров и Точек Доступа
B.Порт LAN
Это порт для
подключения к
локальной сети Ethernet
Кнопка Reset (сброс) После
нажатия на эту кнопку будут
восстановлены заводские
настройки
A. Гнездо для
подключения
блока питания
18

После выполнения всех
шагов установки из данного
Руководства по быстрой
установке созданная
сеть должна выглядеть
следующим образом:
Запустите ваш web-браузер
и наберите в адресной строке
“http://192.168.0.50”. Затем
нажмите клавишу Enter.
Появится экран для
регистрации пользователя
для доступа к устройству.
Наберите“admin” в
поле для ввода имени,
поле для ввода пароля
оставьте пустым.
Нажмите OK
Использование мастера установки
19

Использование мастера установки
(продолжение)
После того, как вы
получили доступ к
управлению, перед
вами появится экран
Home.
Нажмите Run Wizard
Вы увидите
следующий экран:
Нажмите Next
20
