D-Link AirPremier DAP-2553 User manual

This document will guide you through the basic installation
process for your new D-Link Wireless N Access Point.

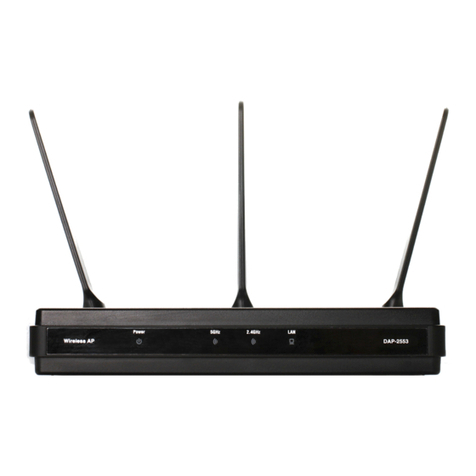

DAP-2553
Documentation also available on CD
and via the D-Link Website
Quick Installation Guide
AirPremier N Access Point
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione
Wireless AP
Power5 GHZ2 .4GHZ LAN

If any of the above items are missing, please contact your reseller.

3
D-Link DCS-2553 Quick Install Guide
ENGLISH

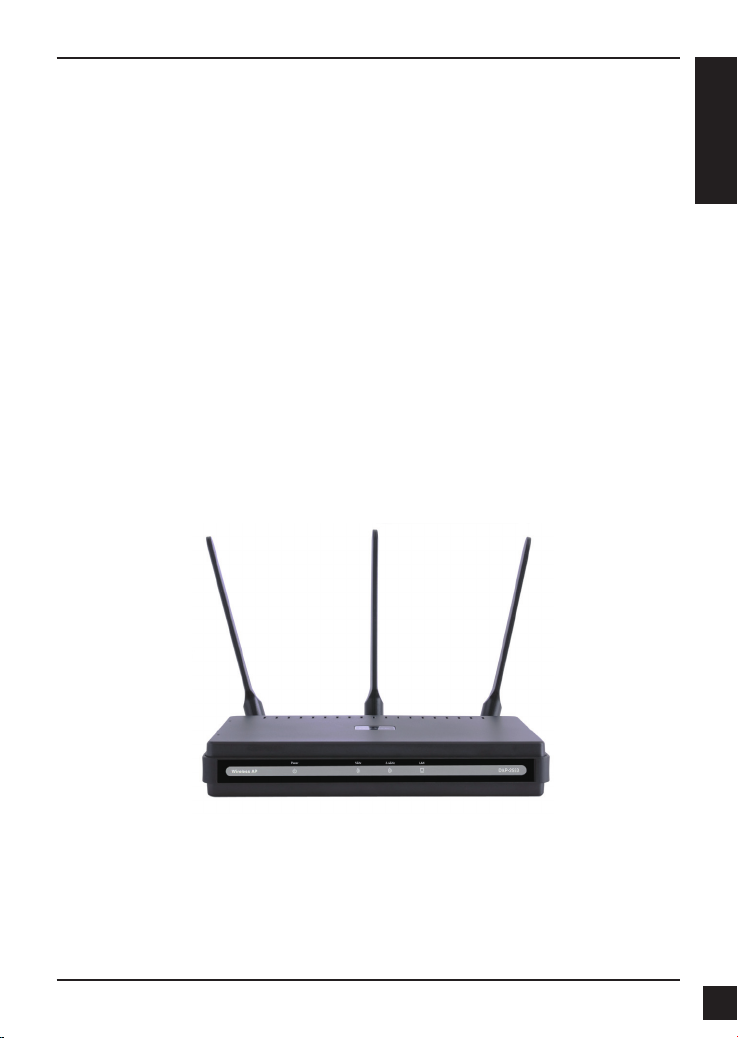

Package Contents
System Requirements
If any of the above items are missing, please contact your reseller.
• Computers with Windows®, Macintosh®, or Linux-based operating systems
and an installed Ethernet Adapter
• Internet Explorer Version 11.0, Chrome 33, Safari 7, or Firefox 28 and above
(for web-based conguration)
• D-Link DAP-2553 Air Premier N Access Point
• 3 Detachable Antennas
• Power Adapter
• CAT5 Ethernet Cable
• CD-ROM with Installation Guide, User Manual, and Special Offers
Note: Using a power supply with a different voltage than the one included with
the DAP-2553 may damage the unit and will void the warranty for this product.

4D-Link DCS-2553 Quick Install Guide
ENGLISH

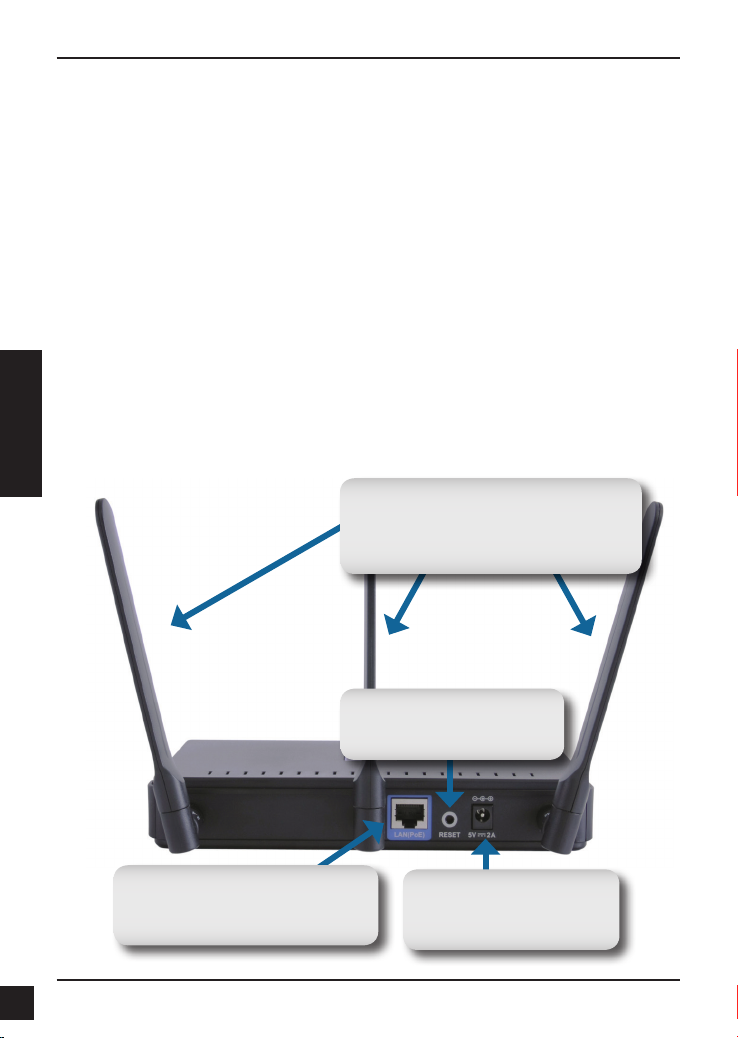

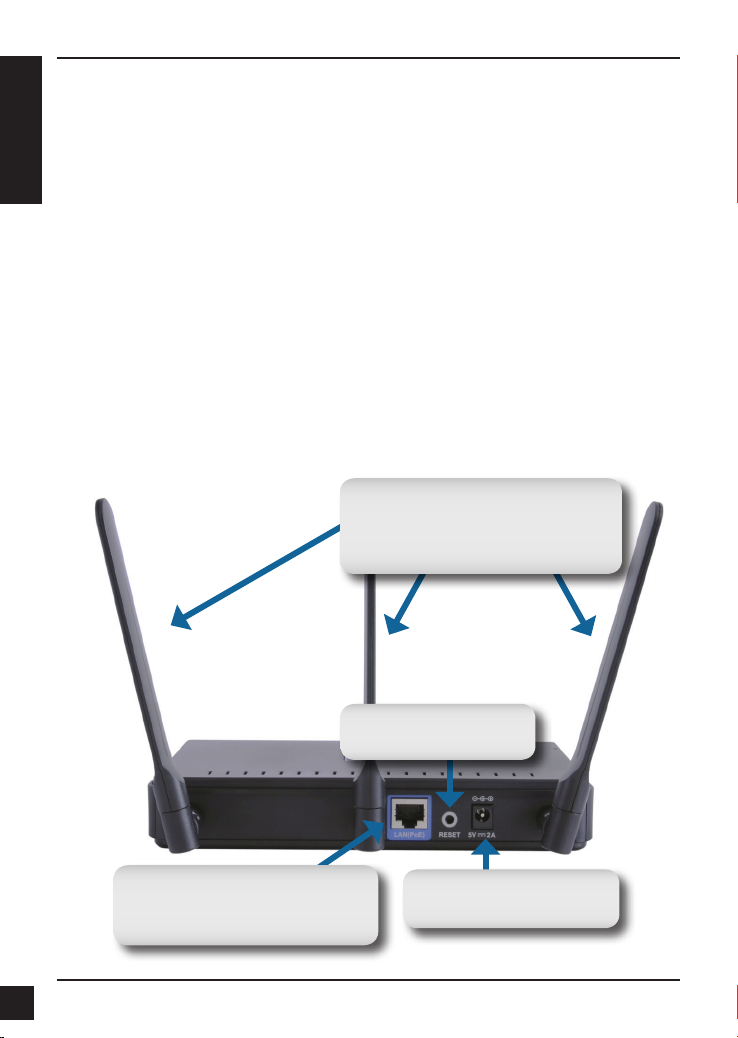

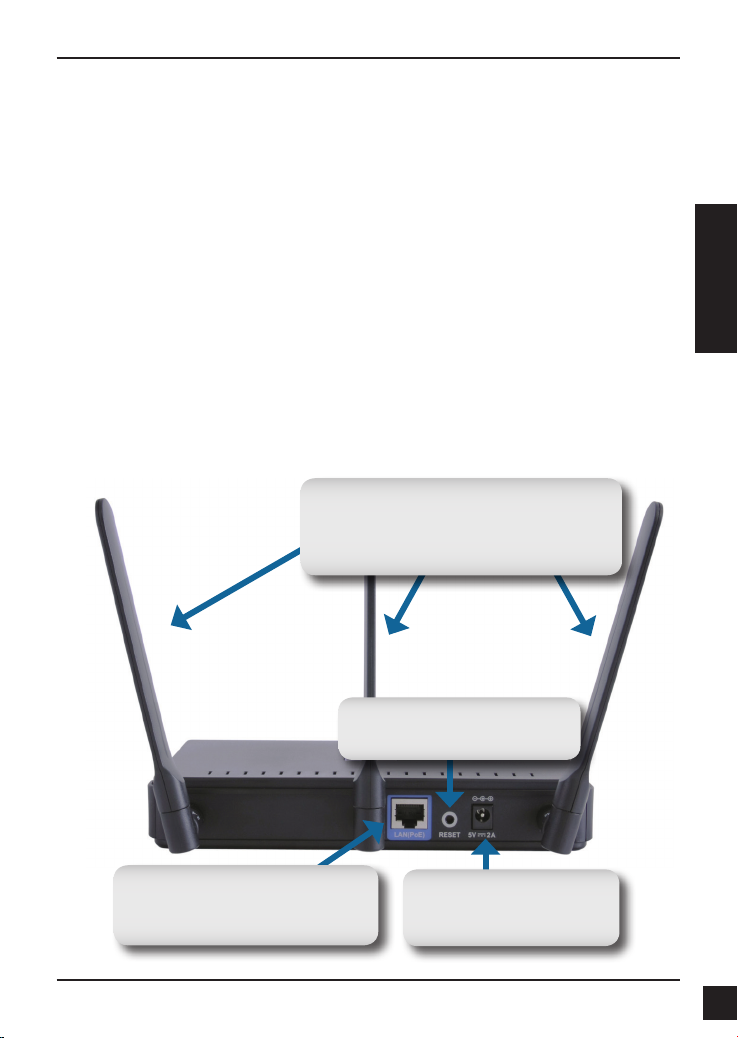

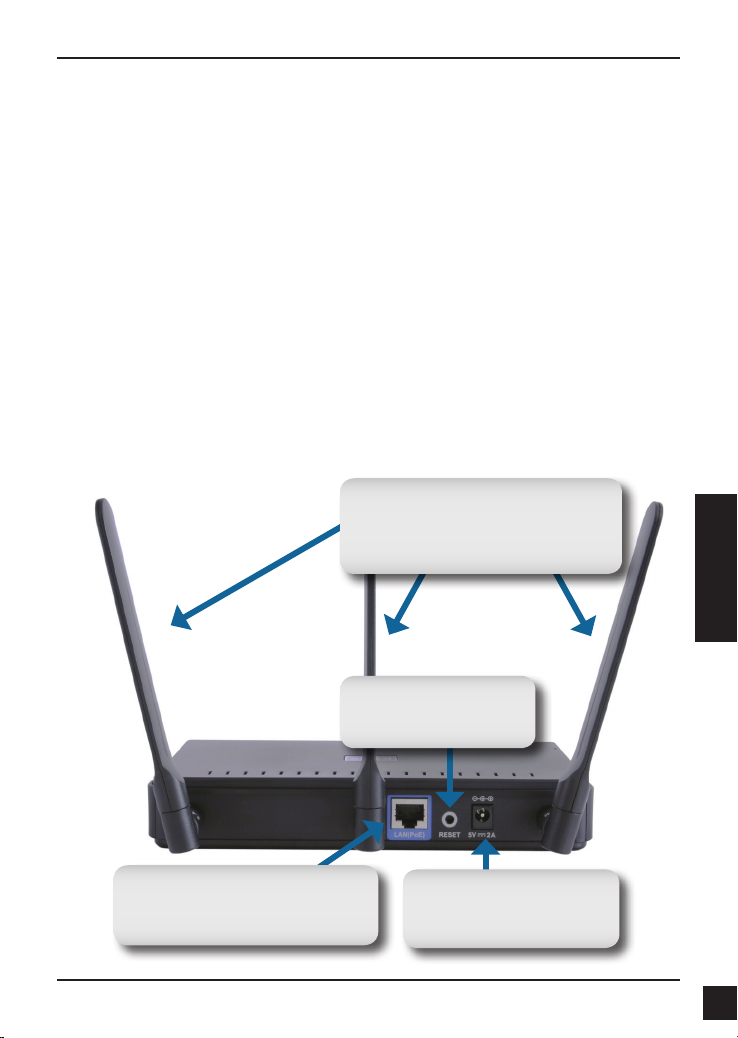

Connecting the
DAP-2553 to your network
C. Antennas
Used to broadcast wireless network
and recieve connections from 802.11a
b/g/draft n wireless clients.
B. LAN Port
Connects DAP-2553 to a switch
or PC.
A. Connect the power adapter to the receptor on the rear panel of the
DAP-2553 and then plug the other end of the power adapter to a wall
outlet or power strip. The power LED will turn ON to indicate proper
operation.
Using an Ethernet cable, insert one end of the cable to the LAN port
on the rear panel of the DAP-2553 and the other end of the cable to a
switch.
Note: You can also connect the DAP-2553 directly to the computer that
will be used for conguration. The LAN LED will illuminate to indicate a
proper Ethernet connection.
Computers with 802.11 b/g/draft n wireless adapters can connect to
the DAP-2553.
B.
A. Power Receptor
Receptor for Power Adapter.
C.
D. Reset
Reset the Access Point.

5
D-Link DCS-2553 Quick Install Guide
ENGLISH

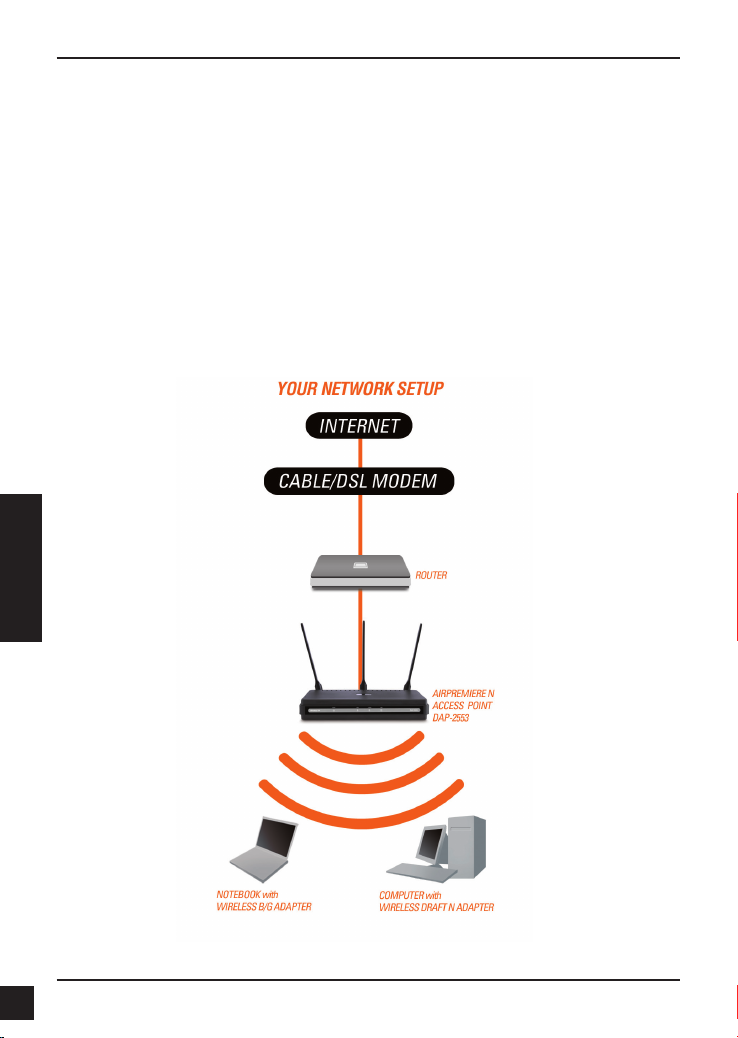

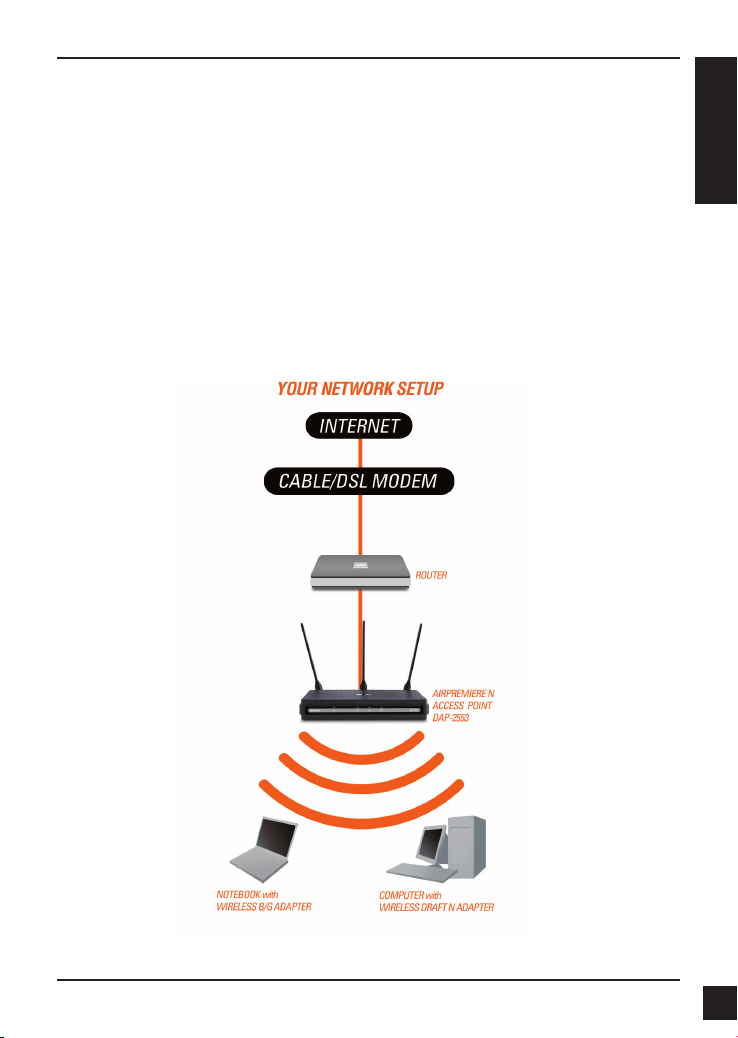

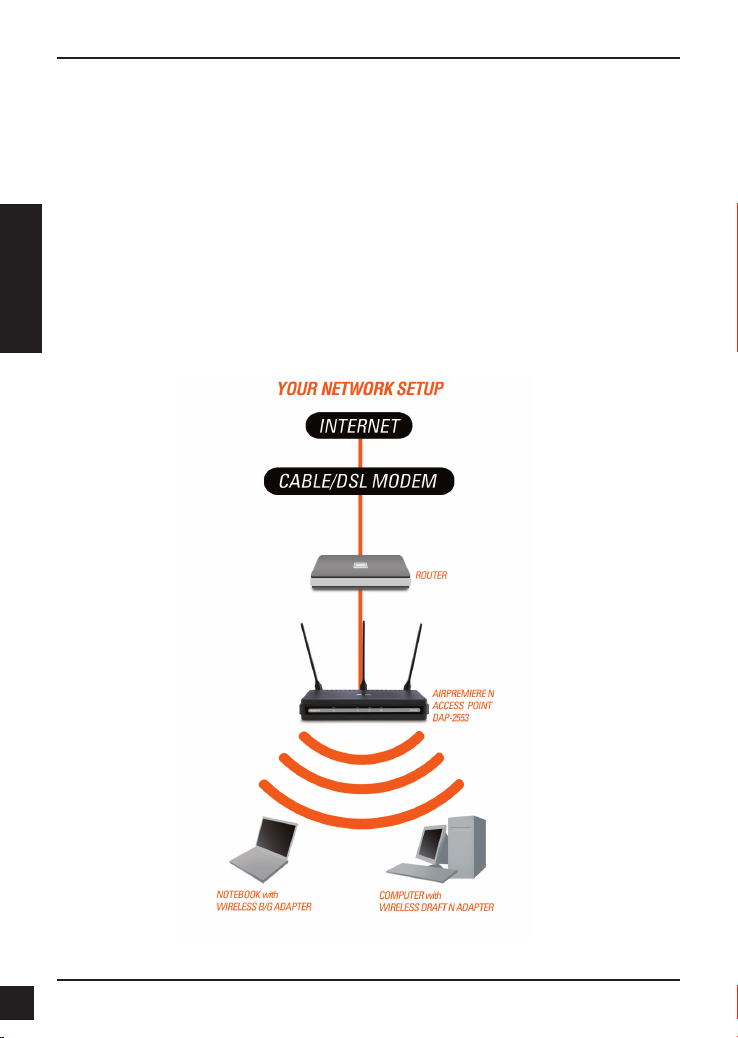

1. You will need broadband Internet access.
2. Consult with your cable or DSL provider for proper installation of the
modem.
3. Connect the Cable or DSL modem to a router.
4. If you are connecting a desktop computer to your network, install a wireless
PCI adapter into an available PCI slot on your desktop computer.
5. Install the drivers for your wireless CardBus adapter into a laptop
computer.
Getting Started

6D-Link DCS-2553 Quick Install Guide
ENGLISH

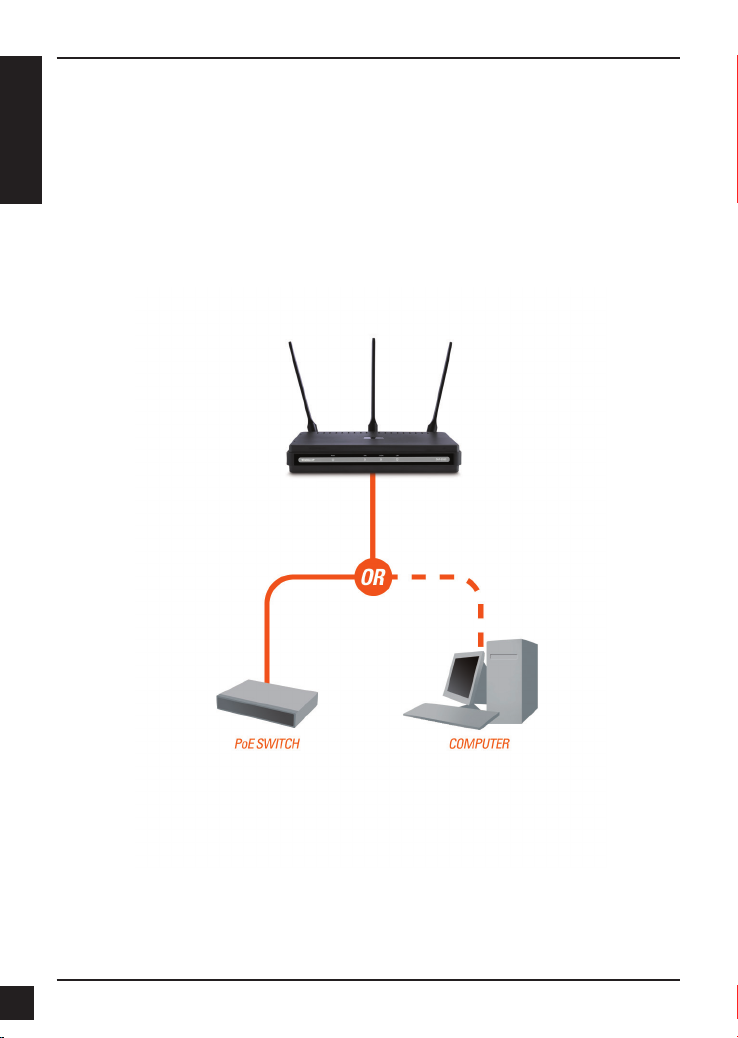

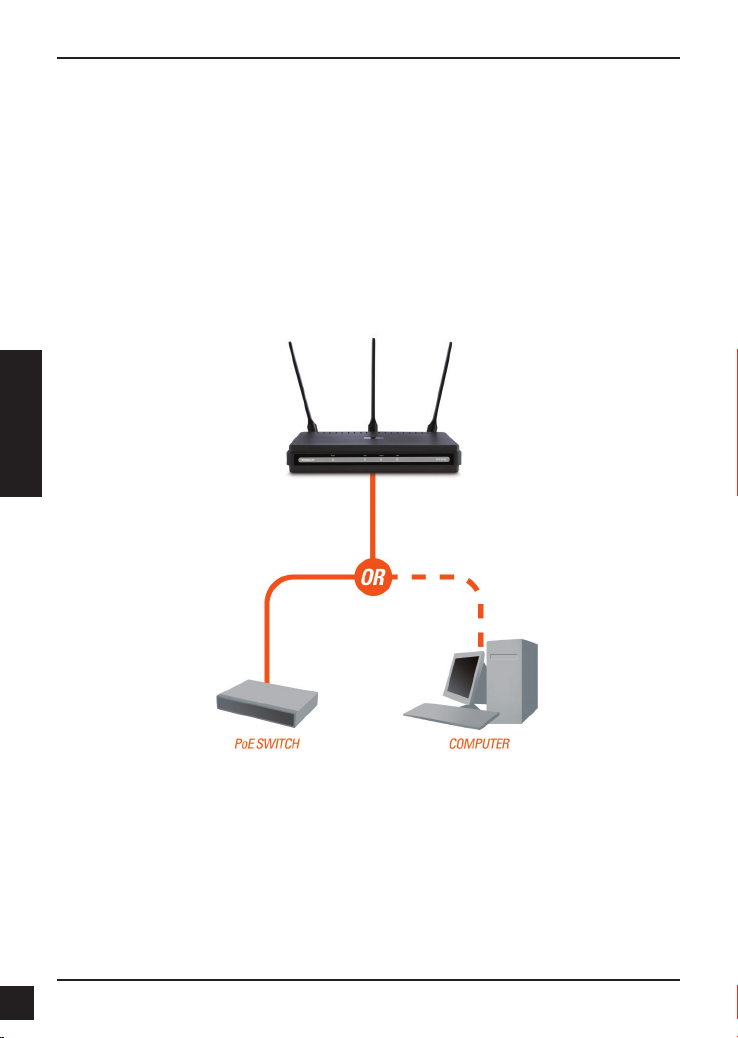

Connecting PoE (Power
over Ethernet)
Connect one end of an Ethernet cable (included with your package) to the
LAN port on the DAP-2553 and the other end of the Ethernet cable to your
computer or to your PoE switch. The AP can be powered on by a PoE switch
or by the power adapter shipped with the AP.

7
D-Link DCS-2553 Quick Install Guide
ENGLISH

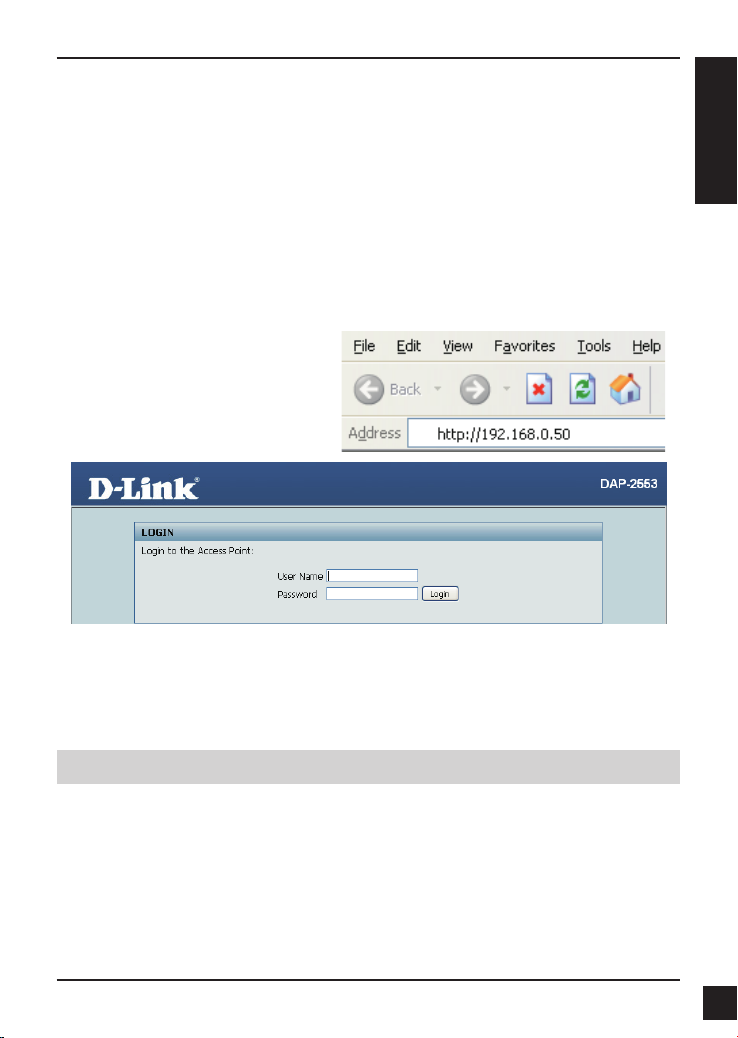

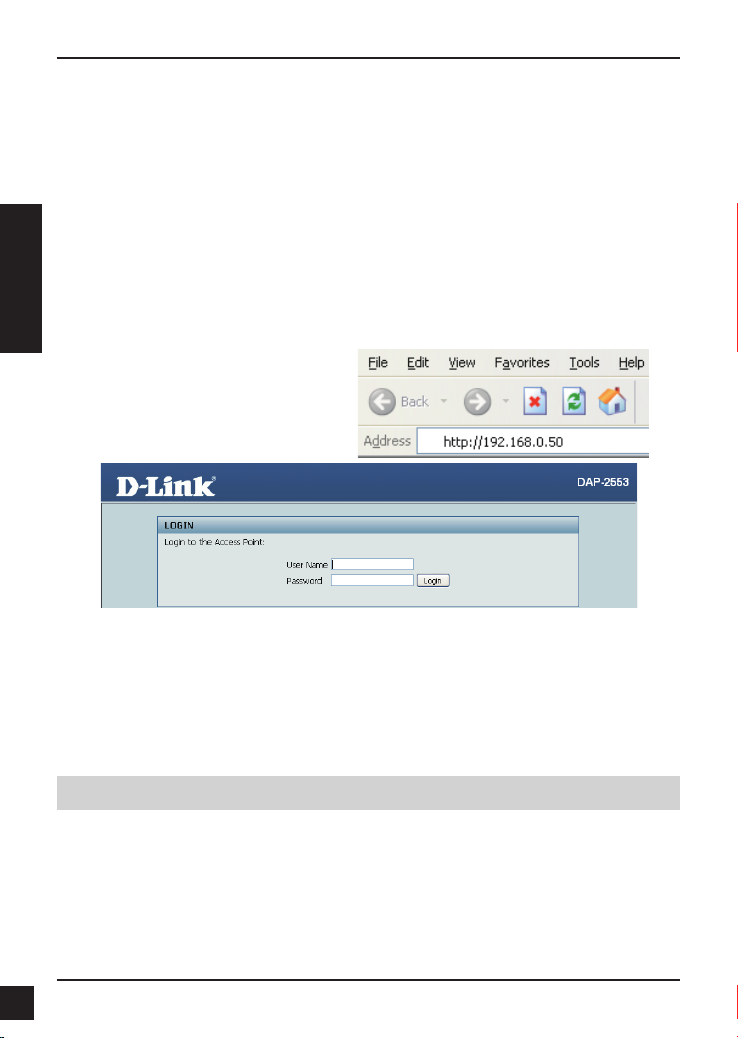

Using the Conguration Menu
First, disable the Access the Internet using a proxy server function. To disable this
function, go to Control Panel > Internet Options > Connections > LAN Settings
and uncheck the enable box.
Start your web browser program (Internet Explorer, Mozilla Firefox).
Please start your web browser program, type the IP address of the device
(http://192.168.0.50) and press Enter. Make sure that the IP addresses of the
device and the computer are in the same subnet. Then, refer to the manual for
conguration.
Note: If you have changed the default
IPaddress assigned to the DAP-2553,
make sure to enter the correct IP
address.
• Type admin in the User Name eld.
• Leave the Password eld blank.
• Click the Login button.
Note: If you have changed the password, make sure to enter the correct password.
TECHNICAL SUPPORT
United Kingdom (Mon-Fri) , Website: http://www.dlink.com
Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri), Website: http://www.dlink.com
All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak times

8D-Link DCS-2553 Quick Install Guide
DEUTSCH
Lieferumfang
Systemanforderungen
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren
Fachhändler.
• Computer mit Windows®, Macintosh®oder Linux-basierten Betriebssystemen
und installiertem Ethernet-Adapter
• Internet Explorer Version 11.0, Chrome 33, Safari 7 oder Firefox 28 und
höher (für die webbasierte Konguration)
• D-Link DAP-2553 Wireless N Access Point
• 3 abnehmbare Antennen
• Netzteil
• CAT5-Ethernetkabel
• CD-ROM mit Installationsanleitung, Benutzerhandbuch und Sonderangeboten
Hinweis: Die Verwendung eines Netzteils mit einer unterschiedlichen
Spannung als jener des mit dem DAP-2553 mitgelieferten Netzteils könnte das
Gerät beschädigen. In diesem Falle erlischt der Garantieanspruch für dieses
Produkt.

9
D-Link DCS-2553 Quick Install Guide
DEUTSCH
DAP-2553 an Ihr Netzwerk anschließen
C. Antennen
Zum Senden und Empfangen von Daten
in Funknetzen von 802.11a b/g/draft n
Funk-Clients.
B. LAN-Port
Verbindet den DAP-2553 mit einem
Switch oder PC.
A. Stecken Sie das Kabel des Netzteils in die Buchse auf der Rückseite
des DAP-2553 und das Netzteil selbst in eine Wandsteckdose oder
Steckerleiste. Zur Anzeige des ordnungsgemäßen Betriebs leuchtet die
Stromversorgungs-LED auf.
Schließen Sie ein Ende eines Ethernetkabels an den LAN-Port auf der
Rückseite des DAP-2553 und das andere Ende an einen Switch an.
Hinweis: Sie können den DAP-2553 auch direkt an den Computer
anschließen, der zur Konguration verwendet werden soll. Die LAN LED
leuchtet auf und zeigt damit die korrekte Ethernet-Verbindung an.
Computer mit 802.11 b/g/draft n Funkadaptern können mit dem DAP-
2553 verbunden werden.
B.
A. Netzteilanschluss
Anschluss für das Netzteil.
C.
D. Rücksetzen
Zum Rücksetzen des Access Point.

10 D-Link DCS-2553 Quick Install Guide
DEUTSCH
1.Stellen Sie sicher, dass Ihr Wireless LAN Funkadapter korrekt funktioniert.
Installieren Sie ggf. einen aktuellen Treiber.
2.Sollte Ihr Computer über keinen Wireless LAN Adapter verfügen, installieren
Sie einen und stellen Sie die korrekte Funktion sicher.
Erste Schritte

11
D-Link DCS-2553 Quick Install Guide
DEUTSCH

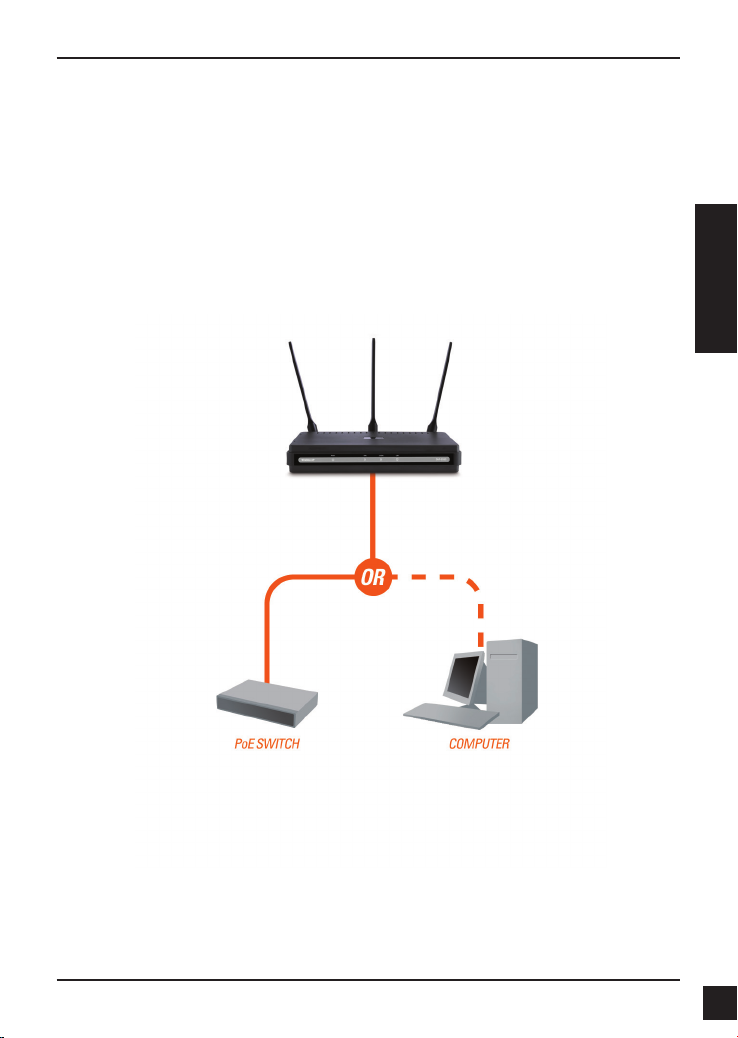

PoE (Power over Ethernet)
anschließen
Schließen Sie ein Ende eines Ethernetkabels (im Lieferumfang enthalten)
an den LAN-Port am DAP-2553 und das andere Ende an Ihren PoE-Switch
an. Der AP kann von einem PoE-Switch oder durch das im Lieferumfang des
AP enthaltene Netzteil mit Strom versorgt werden.

12 D-Link DCS-2553 Quick Install Guide
DEUTSCH

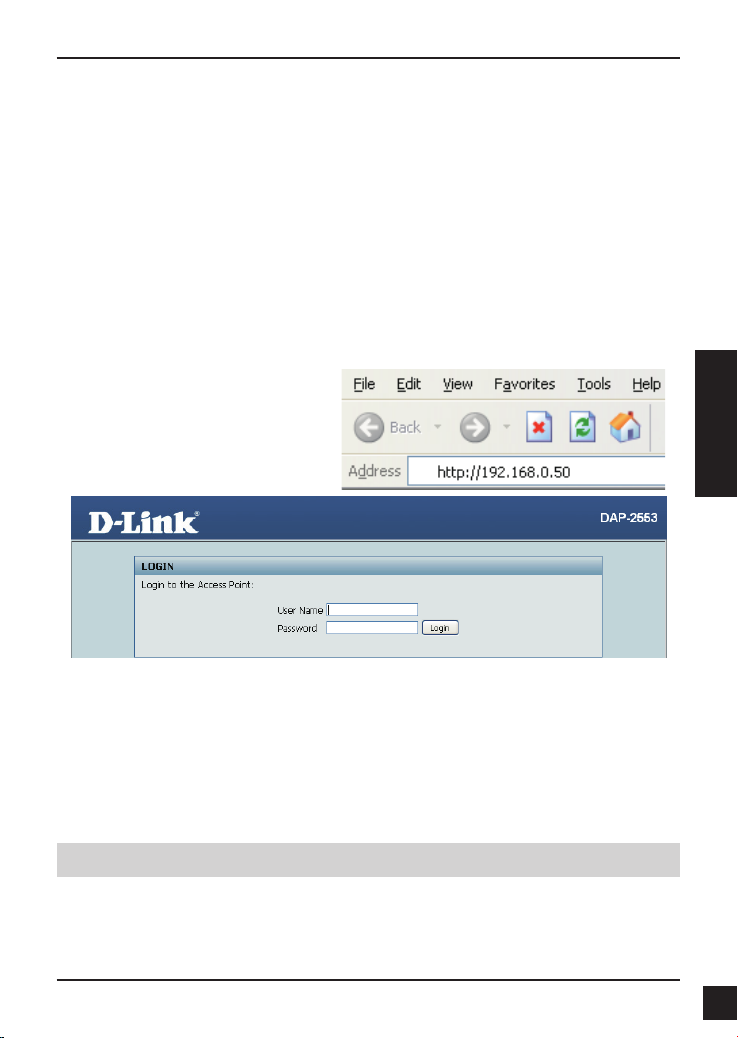

Das Kongurationsmenü
Deaktivieren Sie zunächst eine ggf. vorhandene Proxy-Server-Funktion zum
Internetzugang. Öffnen Sie dazu die Systemsteuerung > Internetoptionen >
Verbindungen > LAN-Einstellungen und deaktivieren Sie das Kontrollkästchen zur
Verwendung des Proxy-Servers.
Starten Sie Ihren Webbrowser (Internet Explorer, Mozilla Firefox).
Starten Sie Ihren Webbrowser und geben Sie die IP-Adresse des Geräts ein
(http://192.168.0.50) und drücken Sie auf die Eingabetaste. Vergewissern Sie sich,
dass die IP-Adressen des Geräts und die des Computers im gleichen Subnetz sind.
Die weiteren Kongurationshinweise nden Sie im Benutzerhandbuch.
Hinweis: Sollten Sie die dem DAP-
2553 zugewiesene Standard-IP-
Adresse geändert haben, geben Sie
unbedingt die korrekte IP-Adresse
ein.
• Geben Sie admin im Feld User name (Benutzername) ein.
• Lassen Sie das Feld Password für die Eingabe des Kennwortes leer.
• Klicken Sie zur Anmeldung auf die Schaltäche Login.
Hinweis: Wenn Sie das Kennwort geändert haben sollten, stellen Sie sicher, dass
Sie das korrekte Kennwort eingeben.
TECHNISCHE UNTERSTÜTZUNG
Deutschland: Web: http://www.dlink.com
Telefon: [phone],14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Österreich: Web: http://www.dlink.com
Telefon: [phone],116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Schweiz: Web: http://www.dlink.com
Telefon: [phone],08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern können abweichen. Contactez immédiatement votre revendeur s’il manque l’un des éléments ci-dessus.

13
D-Link DCS-2553 Quick Install Guide
FRANÇAIS

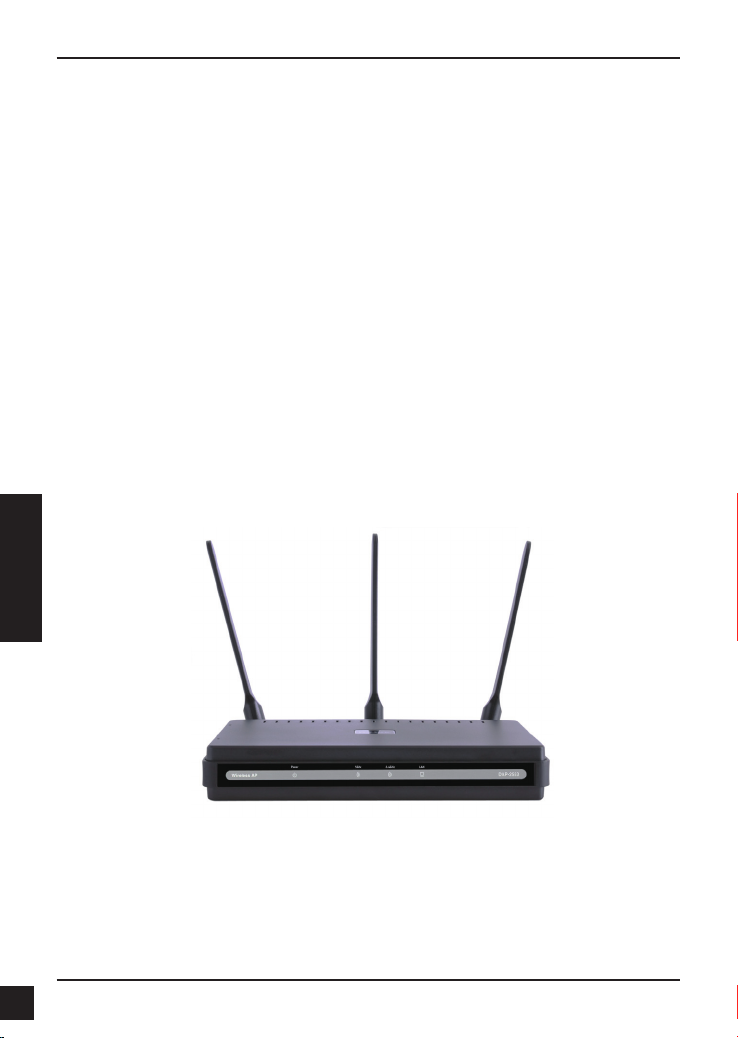

Contenu de la boîte
Conguration système requise
Contactez immédiatement votre revendeur s’il manque l’un des éléments ci-dessus.
• Ordinateurs avec système d’exploitation Windows®, Macintosh®ou Linux et
équipés d’un adaptateur Ethernet.
• Internet Explorer Version 11.0, Chrome 33, Safari 7 ou Firefox 28 et versions
ultérieures (pour la conguration Web)
• D-Link DAP-2553 Air Premier N Access Point
• 3antennes amovibles
• Adaptateur secteur
• Câble Ethernet CAT5
• CD-ROM avec guide d’installation, manuel d’utilisation et offres spéciales
Remarque : l’utilisation d’une alimentation dont la tension diffère de celle du DAP-2553
est susceptible d’endommager le produit et en annulera la garantie.

14 D-Link DCS-2553 Quick Install Guide
FRANÇAIS
Connexion du DAP-2553 à votre réseau
C. Antennes
Les antennes servent à « diffuser » le réseau
sans l et à recevoir les connexions des clients
sans l 802.11a b/g/n (version préliminaire).
B. Port LAN
Permet de connecter le DAP-2553 à
un commutateur ou un PC.
A. Branchez l’adaptateur secteur à la che située sur le panneau arrière
du DAP-2553, puis branchez l’autre extrémité à une prise murale ou
un bloc multiprise. Le voyant d’alimentation s’allume pour indiquer que
l’appareil est opérationnel.
Munissez-vous du câble Ethernet, branchez une extrémité du câble
au port LAN situé sur le panneau arrière du DAP-2553, puis branchez
l’autre extrémité à un commutateur.
Remarque : vous pouvez aussi connecter le DAP-2553 directement
à l’ordinateur que vous utiliserez pour la conguration. Le voyant LAN
s’allume pour indiquer une connexion Ethernet correcte.
Les ordinateurs équipés d’adaptateurs sans l 802.11 b/g/n (version
préliminaire) peuvent être connectés au DAP-2553.
B.
A. Fiche d’alimentation
Fiche qui permet de brancher
l’adaptateur secteur.
C.
D. Réinitialisation
Bouton qui permet de réinitialiser
le point d’accès

15
D-Link DCS-2553 Quick Install Guide
FRANÇAIS

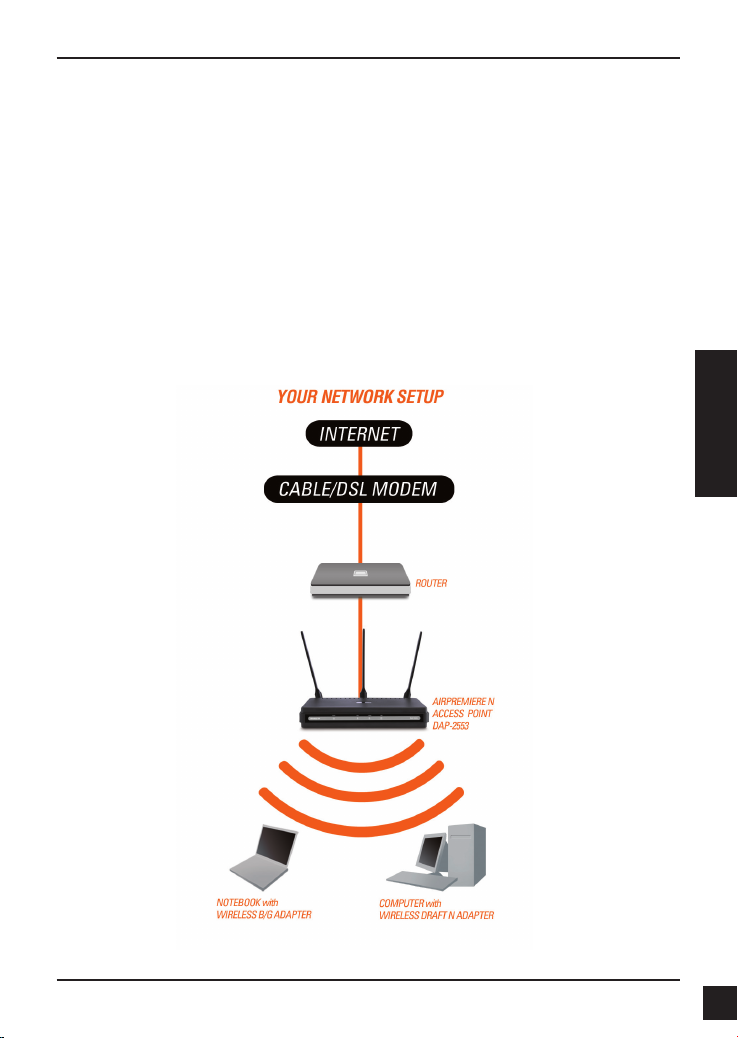

1. Avant tout, vous avez besoin d’un accès Internet haut débit.
2. Consultez votre câblo-opérateur ou votre fournisseur de services DSL
pour savoir comment installer le modem de façon appropriée.
3. Connectez le modem câble ou DSL à un routeur.
4. Si vous souhaitez connecter un ordinateur à votre réseau, installez
un adaptateur PCI sans l dans un emplacement PCI disponible de
l’ordinateur.
5. Installez les pilotes de l’adaptateur CardBus sans l sur votre ordinateur
portable.
Mise en route

16 D-Link DCS-2553 Quick Install Guide
FRANÇAIS
Alimentation électrique par
câble Ethernet (PoE)
Branchez une extrémité du câble Ethernet (fourni) au port LAN du DAP-2553
et l’autre extrémité à l’ordinateur ou un commutateur PoE. Le PA peut être
alimenté par un commutateur PoE ou par l’adaptateur secteur fourni.

17
D-Link DCS-2553 Quick Install Guide
FRANÇAIS
Utilisation du menu de conguration
Commencez par désactiver l’accès à Internet au moyen d’un serveur proxy.
Pour désactiver cette fonction, sélectionnez Panneau de conguration >
Options Internet > Connexions > Paramètres réseau.
Lancez votre navigateur Web (Internet Explorer, Mozilla Firefox).
Démarrez votre navigateur Web, tapez l’adresse IP du périphérique
((http://192.168.0.50), puis appuyez sur Entrée. Assurez-vous que l’adresse
IP de votre périphérique et que celle de votre ordinateur sont dans le même
sous-réseau. Consultez ensuite le manuel pour effectuer la conguration.
Remarque : si vous avez modié
l’adresse IP attribuée par défaut
au DAP-2553, vériez que vous
avez entré la bonne adresse IP.
• Tapez admin dans le champ Nom d’utilisateur.
• Laissez le champ Mot de passe vide.
• Cliquez sur le bouton Connexion.
Remarque : si vous avez modié le mot de passe, vériez que vous avez
entré le bon mot de passe.
ASSISTANCE TECHNIQUE
Assistance technique D-Link sur internet: http://www.dlink.com
Assistance technique D-Link par téléphone : 01 76 54 84 17
Du lundi au vendredi de 9h à 19h (hors jours fériés)

18 D-Link DCS-2553 Quick Install Guide
ESPAÑOL
¿Qué contiene la caja?
Requisitos del sistema
Si falta cualquiera de los componentes anteriores, póngase en contacto con el proveedor.
• Ordenadores con sistemas operativos basados en Windows®, Macintosh®o
Linux y un adaptador Ethernet instalado
• Internet Explorer Version 11.0, Chrome 33, Safari 7 o Firefox 28 y superior
(para la conguración basada en web)
• D-Link DAP-2553 Air Premier N Access Point
• 3 antenas desmontables
• Adaptador de alimentación
• Cable Ethernet CAT5
• CD-ROM que contiene: la guía de instalación, el manual del usuario y ofertas
especiales
Nota : la utilización de una alimentación de corriente con un voltaje distinto del incluido
con el DAP-2553 podría dañar la unidad y anulará la garantía de este producto.

19
D-Link DCS-2553 Quick Install Guide
ESPAÑOL
Conexión de DAP-2553 a la red
C. Antenas
Se utilizan para difundir vía red inalámbrica
y recibir conexiones de los clientes
inalámbricos 802.11 a/b/g/draft n.
B. Puerto LAN
Conecta el DAP-2553 a un
interruptor o PC.
A. Conecte el adaptador de alimentación al receptor del panel posterior del
DAP-2553 y, a continuación, conecte el otro extremo del adaptador de
alimentación a una toma de pared o enchufe múltiple El LED de alimentación
cambiará a encendido para indicar que funciona correctamente.
Inserte un extremo de un cable Ethernet al puerto LAN, situado en el panel
posterior del DAP-2553, y el otro extremo del cable a un interruptor.
Nota: también puede conectar el DAP-2553 directamente al ordenador
que se utilizará para la conguración. El indicador luminoso de la LAN se
iluminará para indicar que la conexión es correcta.
Los ordenadores con adaptadores inalámbricos 802.11 b/g/draft n pueden
conectarse al DAP-2553.
B.
A.Receptor de alimentación
Receptor del adaptador de
alimentación.
C.
D. Reiniciar
Reinicia el punto de
acceso.

20 D-Link DCS-2553 Quick Install Guide
ESPAÑOL
1. Necesitará acceso a Internet de banda ancha.
2. Consulte con su proveedor de DSL o cable para la instalación adecuada
del módem.
3. Conecte el módem de DSL o el cable al router.
4. Si está conectando un ordenador de sobremesa a la red, instale
un adaptador PCI inalámbrico en el espacio PCI disponible en el
ordenador.
5. Instale los controladores del adaptador CardBus inalámbrico a un
ordenador portátil.
Introducción
