1 Einleitung
Sehr geehrter Kunde,
Wir danken für das in unser Produkt gesetzte Vertrauen und wünschen Ihnen
viel Erfolg und einen zufriedenen Arbeitsablauf.
Bei der Entwicklung, Fertigung und Prüfung der ATEX-konformen Abluftüber-
wachungseinheit mit Ventilator haben wir größten Wert auf Betriebssicherheit
und Benutzerfreundlichkeit gelegt. Die Einheit ist nach dem neusten Stand
der Technik und nach anerkannten sicherheitstechnischen Regeln gefertigt
und geprüft worden.
1.1 Bestimmungsgemäße Verwendung
Die Abluftüberwachungseinheit mit Ventilator muss in EX-freien Bereichen
aufgestellt werden und dient ausschließlich der Entlüftung durch Absaugung
von Sicherheitsschränken im Innenbereich, Zone 2 für Gase der Tempera-
turklassen T1 - T4, Gasgruppe IIA oder Gasgruppe IIB. Das Produkt ist nur
geeignet für Gasströme, die keine Partikel und Fremdsto󰀨e transportieren. Die
maximale Ansaugtemperatur beträgt 50°C.
Es dürfen nur Sto󰀨e abgesaugt werden, durch die die Saugmu󰀨e aus PPs,
der Saugschlauch aus PVC und der Ventilator nicht beeinträchtigt werden. Die
entsprechende Sto󰀪iste kann vom Hersteller in digitaler Form zur Verfügung
gestellt werden. Nehmen Sie bei Fragen gern Kontakt auf.
Vorsicht
Jede Verwendung, die andersartig als das oben Beschriebene ist, ist
verboten, kann zu gefährlichen Situationen, bis hin zur Lebensgefahr,
Schäden an Anlage und Sachwerten führen und lässt Gewährleistung
und Haftung für das Produkt seitens seines Herstellers und Vertrei-
bers erlöschen.
1.2 Arbeitssicherheit
Bei Montage und Betrieb sind die national jeweils geltenden Regeln und Vor-
schriften zur Lagerung brennbarer Flüssigkeiten, die Norm ISO 13857 sowie
alle weiteren anwendbaren gesetzlichen Vorschriften stets zu beachten. Das
Produkt stellt bauartbedingt den Berührschutz für die Ventilatorügel sicher.
Veränderungen an Gehäuse oder Ansaug- und Abluftschlauch, durch die die
Ventilatorügel im Betrieb berührbar werden, sind verboten.
Vorsicht
Das Produkt darf nur fertig montiert, mit ordnungsgemäß angeschlos-
senem Ansaug- und Abluftschlauch in Betrieb genommen werden.
Elektrische Arbeiten am Produkt dürfen nur vorgenommen werden,
wenn die Abluftüberwachungseinheit zuvor stromlos geschaltet bzw.
der Netzstecker gezogen wurde. Dasselbe gilt für elektrische Ar-
beiten am Abluftüberwachungssystem, zu dem die Einheit eventuell
gehört.
2 Montage der Einheit und Funktionsbeschreibung
2.1 Montage und Inbetriebnahme
1. Schließen Sie, falls nötig oder gewünscht, die potenzialfreien Kontakte
an der Klemmleiste an (vgl. Abschn. 3.3).
2. Schließen Sie die bauseitige Abluftanlage an:
Verbinden Sie das vorhandene Entlüftungssystem spannungsfrei, z.B. mit
einer exiblen Manschette, mit der Einheit und dichten Sie die Verbindung
mit einer passenden Schlauchschelle ab. Dies ist zwingend notwendig, um
eine einwandfreie Funktion des Lüfters zu gewährleisten. Es ist hinsichtlich

Version März 2022
6 DE Bedienungsanleitung 2.00.320-1
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Deutschland
des Aufbaus der Anlage generell darauf zu achten, dass die Luftleitungen
so kurz wie möglich sind.
Vorsicht
Keinesfalls darf die von der Überwachungseinheit abgesaugte Luft
zurück in den Arbeitsraum geführt werden.
3. Schließen Sie die Abluftüberwachungseinheit an die Stromversorgung an.
Warten Sie anschließend einige Augenblicke, bis die Überwachungseinheit
initialisiert ist.
4. In manchen Fällen ist es notwendig, die Überwachungseinheit an die
Gesamtanlage anzupassen. Dies erfordert im Wesentlichen die Ein-
stellung des Di󰀨erenzdruckmessers und/oder der Lüfterdrehzahl (siehe
Abschn. 3.4).
Hinweis
Vergegenwärtigen Sie sich, dass der erzielte Di󰀨erenzdruck von der
Lüfterdrehzahl abhängig ist. Wenn Sie die Berechtigung haben, die
Lüfterdrehzahl neu einzustellen, dann achten Sie darauf, dass diese
Drehzahl und die eingestellte Di󰀨erenzdruckschwelle aufeinander
abgestimmt sind, um Fehlalarme zu vermeiden.

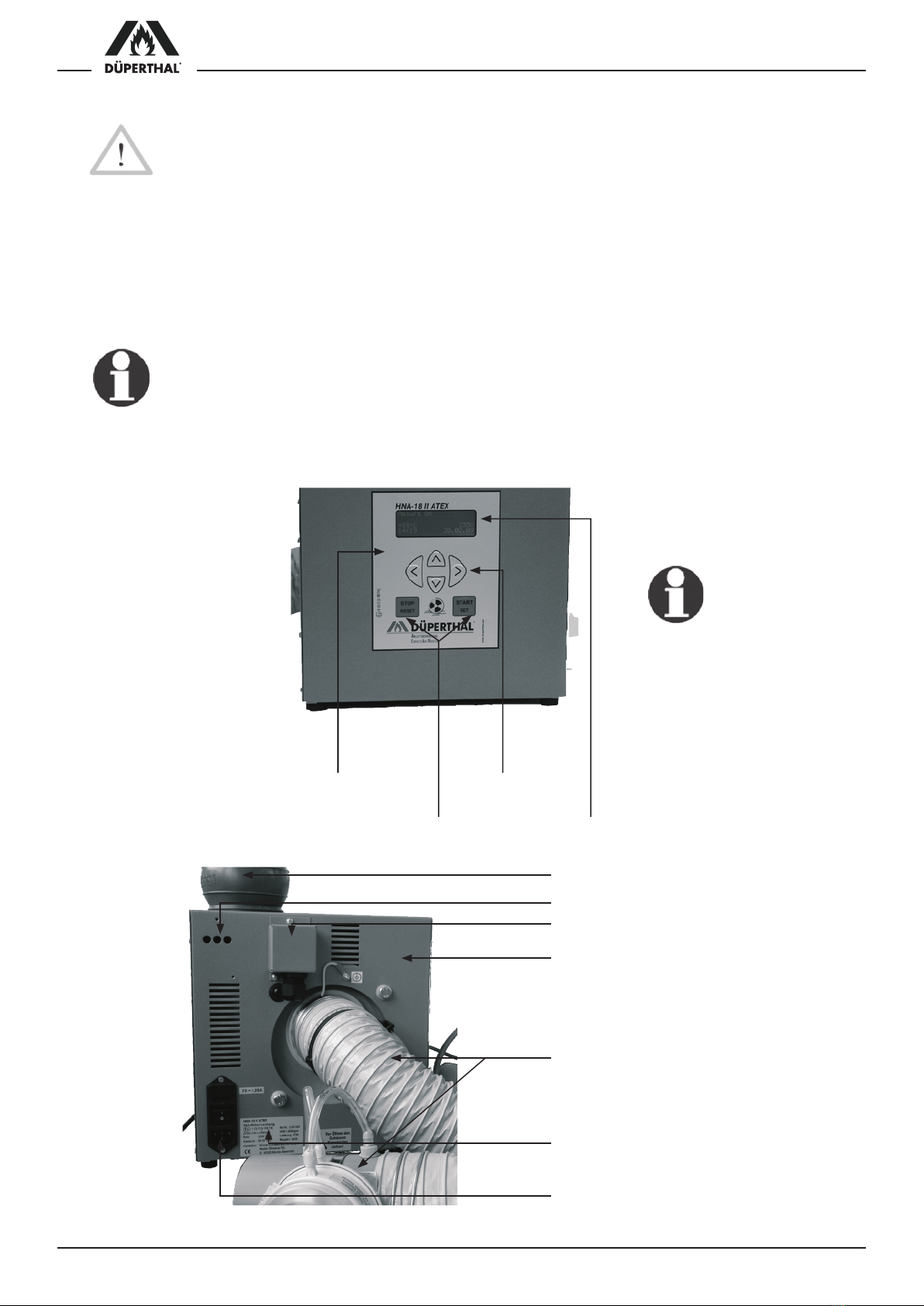

2.2 Beschreibung der Elemente der Einheit
Druckseitiger Anschlussstutzen
Potenzialfreie Kontakte
Steckdose für Kühlschrank
(abgesichert mit 2 A)
(nur in Ausführung 2.00.320 C;
vgl. Abb. in Abschn. 3.2.6)
Saugseitiges
Staurohr mit
Differenzdruck-
schalter/-messer
Ein/Aus-Schalter und
Stromanschluss
Typen-
schild
Optionale Anschlüsse
Anzeige-
bildschirm
Wo in dieser An-
leitung auf die Be-
tätigung der Pfeil-
tasten verwiesen
wird, werden Pfeilsymbole
verwendet:
 Taste NACH LINKS
 Taste NACH RECHTS
 Taste NACH OBEN
 Taste NACH UNTEN
Vorderansicht
Rückansicht
STOP/RESET- u.
START/SET-Taste
Anzeige- u. Bedien-
feld auf Vorderseite
Pfeil-/Cursor-
tasten

Version März 2022 DE 7 Bedienungsanleitung 2.00.320-1
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Deutschland
Abluft OK
+23°C 231V
15:43 19.10.08
Fehler Spannungsver.
+23°C 0V
15:59 19.10.08
Abluft OK
Störung quittieren!
+23°C 232V
16:06 19.10.08
Anzeige 1
Anzeige 2
Anzeige 3
2.3 Funktionsbeschreibung
Nach Einschalten am Ein/Aus-Schalter wird die Luft des überwachten Objekts
mittels des Lüfters im Gehäuseinnern der Überwachungseinheit über den
saugseitigen Schlauch abgesaugt und über den druckseitigen Verbinder nach
außen abgegeben (vgl. Abbildungen in Abschn. 2.2).
Im Falle einer Störung, gleich aus welchem Grund, ist die Luftströmung im
Kanal mehr oder weniger stark blockiert, wodurch der Di󰀨erenzdruck, der im
saugseitigen Staurohr gemessen wird, abfällt. Unterschreitet dabei der Dif-
ferenzdruck den einstellbaren Schwellenwert, so wird akustisch und optisch
Alarm ausgelöst.
Im Falle einer Störung muss zunächst diese behoben werden, damit die Luft
wieder ordnungsgemäß durch den Abluftkanal strömen kann. Danach sind die
Störung und ihre Behebung, wie am Display angezeigt, zu quittieren, und zwar
durch Drücken der START/SET-Taste.
3 Betrieb
Vorsicht
Achten Sie bei Montage und Betrieb stets darauf, dass alle Bedin-
gungen, die in Abschn. 1.1 und 1.2 genannt sind, erfüllt sind. Sonst
setzen Sie sich gefährlichen Situationen aus.
3.1 Normalbetrieb und Störungsanzeige
Im Normalbetrieb erscheint nach dem Einschalten die sogenannte Haupt-
anzeige (vgl. Anzeige 1). In ihr werden Umgebungstemperatur, festgestellte
Spannungsversorgung und Datum und Uhrzeit angezeigt.
Bei Störung wird der festgestellte Fehler in der ersten Zeile des Displays
angezeigt. Das Beispiel in Anzeige 2 weist auf fehlende oder zu schwache
Spannungsversorgung hin. Weiter kann dort ein „Fehler Abluft“ erscheinen.
Dieser weist auf eine andere, meist mechanische Beeinträchtigung des Strö-
mungsusses hin.
Nach einer Störungsanzeige und der Behebung des Fehlers zeigt die Überwa-
chungseinheit zwar an, dass der Abluftuss wieder o.k. ist, aber die Störung
und ihre Behebung müssen noch durch Drücken von START/SET quittiert
werden (vgl. Anzeige 3).
Wichtig
In regelmäßigen Intervallen ist der Lüfter auf Verschmutzungen, Be-
schädigungen und Korrosion zu überprüfen. Im Bedarfsfall ist er zu
reinigen bzw. sind Mängel zu beseitigen, ggf. auch durch Einschicken
des Abluftaufsatzes an den Vertreiber bzw. Hersteller.
3.2 Einstellungen der Einheit
Durch gleichzeitiges Drücken der Pfeiltasten und werden die Einstellmenüs
aufgerufen, mit denen die Einheit an die eigenen Gegebenheiten angepasst
werden kann.
Die 3 Einstellmenüs sind hierarchisch aufgebaut und jede höhere Ebene ist
von der jeweils direkt niedrigeren zugänglich. Der Menüaufruf mit der obigen
Tastenkombination oder von der jeweils hierarchieniedrigeren Ebene erfordert,
dass der Benutzer einen Berechtigungscode eingibt. Die für den Anwender
relevanten Einstelloptionen sind auf den unten beschriebenen beiden Menü-
ebenen angesiedelt (Einstellmenü 1 und Einstellmenü 2). Zugang zum hierar-
chiehöchsten Menü, dem sogenannten Supervisor-Menü, wird nur geschultem
Fachpersonal gewährt.
Bei Aufruf eines Menüs erfolgt die Eingabe des für diese Ebene gültigen Berech-

Version März 2022
8 DE Bedienungsanleitung 2.00.320-1
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Deutschland
tigungscodes mit Hilfe der vier Pfeiltasten. Der Code muss nach der Eingabe
durch Drücken der START/SET-Taste bestätigt werden. Der Berechtigungscode
zum Aufruf des Einstellmenüs 1 ist 121.
Mit den Pfeiltasten ,  wird der gewünschte Kongurationspunkt ausgewählt,
mit der Pfeiltaste von „ein“ auf „aus“ geschaltet und umgekehrt bzw., bei
einem symbolisierten Rechtspfeil „–>“ bei der Einstellung, ein Untermenü
geö󰀨net (vgl. Anzeige 4b).
Hinweis
Wenn ein Menü aufgerufen wird, aber keine weitere Aktivität ge-
schieht, schließt sich das Menü automatisch nach etwa 1 Minute,
ohne irgendeine Änderung zu speichern.
Wenn ein Menü o󰀨en war und automatisch oder vom Bediener ge-
schlossen wurde, kann es ab Verlassen 20 Sekunden lang wieder
aufgerufen werden, ohne dass der Berechtigungscode neu einge-
geben werden muss.
3.2.1 Das Einstellmenü 1
Auf der Menüebene Einstellmenü 1 (vgl. Anzeige 4) lassen sich nach Eingabe
des Berechtigungscodes 121 folgende Einstellungen vornehmen.
„Einstellmenü 2 –> “ bedeutet, dass durch Betätigen der Taste die Menü-
ebene Einstellmenü 2 geö󰀨net wird, sofern der korrekte Berechtigungs-
code dieses Menüs eingegeben wird.
„Datum/Uhrzeit –> “ bedeutet, dass durch Betätigen der Taste das Unter-
menü zum Stellen der Uhr und des Datums aufgerufen wird.
„Sprache –> “ bedeutet, dass durch Betätigen der Taste das Untermenü
zum Auswählen der Bedienersprache aufgerufen wird.
Wurde das Einstellmenü 1 aufgerufen, dann werden die gerade angezeigten
Einstellungen abgespeichert, wenn die Taste START/SET betätigt wird.
3.2.2 Einstellen von Datum und Uhrzeit
Nach Wahl des Untermenüs „Datum/Uhrzeit“ erscheint das in Anzeige 5 wie-
dergegebene Display.
Zum Einstellen von Uhrzeit und Datum wird der Cursor (Unterstreichung) mit
den Tasten und zu den einzelnen Stellen bewegt. Jede Stelle wird durch
Betätigen der Tasten und verändert. Das eingestellte Datum bzw. die ein-
gestellte Uhrzeit kann nicht in der Vergangenheit liegen.
Mit der START/SET-Taste werden die Änderungen abgespeichert.
3.2.3 Wahl der Anzeigesprache
Nach Wahl des Untermenüs „Sprache“ erscheint Anzeige 6, wobei die aktuell
eingestellte Anzeigsprache durch den Hinweispfeil gekennzeichnet ist. Mit den
Pfeiltasten und wird die gewünschte Sprache ausgewählt und mit der Taste
START/SET die Auswahl abgespeichert.
3.2.4 Das Einstellmenü 2
Auf der von Einstellmenü 1 zugänglichen Ebene Einstellmenü 2 (vgl. Anzei-
ge 7b) lassen sich folgende Einstellungen vornehmen. Der für diese Menüebene
gültige Berechtigungscode ist 41531. Er wird bei Aufruf des Einstellmenüs 2
abgefragt.
„Supervisor-Menü –> “ bedeutet, dass durch Betätigen der Taste die Menüe-
bene Supervisor-Menü geö󰀨net wird; auf dieser Ebene können Systemein-
stellungen vorgenommen werden, die im üblichen Betrieb des Geräts ohne
Belang sind. Näheres kann beim Hersteller erfragt werden.
„Überwachung Abluft ein“ bedeutet, dass Spannungsversorgung und Abluft
überwacht werden, „aus“, dass zwar die Spannungsversorgung, nicht
** Einstellmenü 2 **
Supervisor-Menü ->
Überw. Abluft ein
>Lüfterdrehzahl ->
Anzeige 7b
** Datum/Uhrzeit **
19.10.08 17:01
>Deutsch
English
Français
Anzeige 5
Anzeige 6
* EINGABE MENÜCODE *
*****
Anzeige 7a
** Einstellmenü 1 **
Einstellmenü 2 ->
>Datum/Uhrzeit ->
Sprache ->
* EINGABE MENÜCODE *
***
Anzeige 4b
Anzeige 4a

m/s
0 84 122106141 95 13311715
Version März 2022 DE 9 Bedienungsanleitung 2.00.320-1
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Deutschland
aber der Abluftstrom überwacht wird. Folglich werden bei ausgeschal-
teter Abluftüberwachung auch nur Spannungsversorgungsfehler, keine
Abluftfehler erkannt.
„Lüfterdrehzahl –> “ bedeutet, dass durch Betätigen der Taste das Unter-
menü zum Einstellen der Lüfterdrehzahl aufgerufen wird.
„Cool Line ein “ bedeutet, dass die rückseitige Steckdose geschaltet ist, um
einen Kühlschrank der Reihe Cool Line mit Spannung zu versorgen,
„aus“, dass die Steckdose nicht geschaltet, die Spannungsversorgung
also abgestellt ist. (Steckdose und Menüoption sind nur in der Ausführung
2.00.320C-1 verfügbar; vgl. Abschn. 3.2.6.)
„Signal Abluft –> “ bedeutet, dass durch Betätigen der Taste das Untermenü
zum Aktivieren und Einstellen eines Warntons zusätzlich zur Fehlermel-
dung im Falle von Abluftfehlern aufgerufen wird (vgl. Abschn. 3.2.7).
Wurde das Einstellmenü 2 aufgerufen, dann werden die gerade angezeigten
Einstellungen abgespeichert, wenn die Taste START/SET betätigt wird.
3.2.5 Einstellen der Lüfterdrehzahl
Nach Wahl des Untermenüs „Lüfterdrehzahl“ erscheint das in Anzeige 8 wie-
dergegebene Display. Die derzeit eingestellte Lüfterdrehzahl wird durch das
Cursorpfeil-Symbol angegeben. Im Auslieferzustand ist die Einheit auf maximale
Lüfterdrehzahl eingestellt.
Durch Verschieben des Cursors mit Hilfe der Tasten bzw. wird die Drehzahl
verringert bzw. erhöht. Um den Lüfter ganz auszuschalten, muss bei Cursor
auf der Minimum-Position ein weiteres Mal auf gedrückt werden. Um die
gemachte Einstellung abzuspeichern, ist die START/SET-Taste zu drücken.
Wichtig
Zur verbesserten Betriebssicherheit ist die STOP/RESET-Taste wäh-
rend der Änderung der Lüfterdrehzahl inaktiv, um jede versehentliche
Änderung zu vermeiden. Es muss die gerade angezeigte Drehzahl
aktiv durch Drücken von START/SET bestätigt werden, damit man
diesen Bildschirm wieder verlassen kann.
Hinweis
Die Angaben in der Tabelle unten zu Strömungsgeschwindigkeit,
Drehzahl und Volumenstrom beziehen sich auf folgende Anord-
nung:
• Innendurchmesser des Messrohrs D = 70,5 mm
• Länge des Messrohres L = 1000 mm
• Position des Messfühlers mittig in Bezug auf das Messrohr
• kein Verbraucher (Sicherheitsschrank) angeschlossen
• Ventilator ohne Belastung

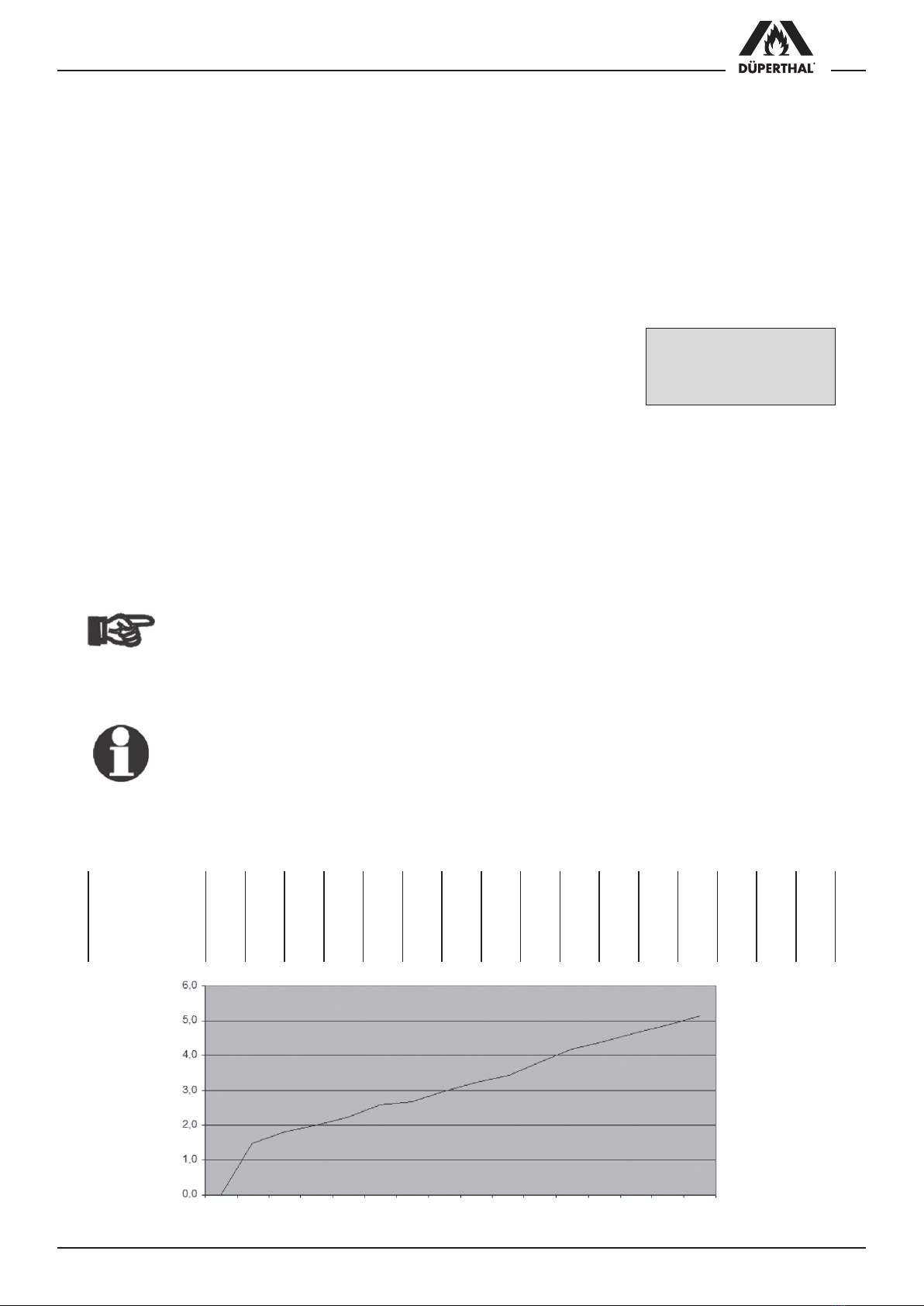

Stufe 01234567891011 12 13 14 15
Umdrehungen, 1/min 0 900 1038 1176 1314 1446 1584 1722 1860 1998 2136 2274 2406 2544 2682 2820
Strömungsgeschw., m/s 0,0 1,5 1,8 2,0 2,2 2,6 2,7 3,0 3,2 3,4 3,8 4,2 4,4 4,7 4,9 5,1
Volumenstrom, m³/h 0 21 25 28 31 37 38 43 45 48 54 59 62 66 69 72
aus min 15 max
├-┤├-------------┤
↑
Anzeige 8
Einstellung Lüfterdrehzahl
Strömungsgeschwindigkeit

1 2 3 4
1 2 3 4
Version März 2022
10 DE Bedienungsanleitung 2.00.320-1
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Deutschland
3.2.6 Anschluss eines Cool Line-Kühlschranks (nur bei Ausführung 2.00.320C-1)
Die eigens angepasste, rückseitig angebrachte Steckdose (vgl. nebenstehende
Abbildung), die für den Anschluss eines Kühlschranks der Reihe Cool Line vor-
gesehen ist, kann mit der Option „Cool Line“ des Einstellmenüs 2 aktiviert und
deaktiviert werden. Ist die Steckdose deaktiviert, ist ein angeschlossener
Kühlschrank ausgeschaltet. Es erscheint in der Hauptanzeige der Hinweis
„Cool Line deaktiviert“, und zwar alternierend in der ersten Zeile mit dem
Zustandshinweis „Abluft OK“. Die zulässigen Anschlusswerte sind wie folgt:
230 V ~, 50 Hz, max. 5 A.
Wichtig
Die Ausführung 2.00.320C-1 der Abluftüberwachungseinheit wird
mit einem Adapterkabel (s. nebenstehende Abbildungen) für die
spezielle Steckdose geliefert. Zum Anschluss des Lagerschranks
sind ausschließlich die vorhandene Dose und das Adapterkabel
zu verwenden.
Wichtig
Sobald ein Fehler auftritt, wird die Steckdose stromlos geschaltet,
was dem Ausschalten des Kühlschranks gleichkommt. Dasselbe
geschieht, wenn im Einstellmenü 2 die Abluftüberwachung aus-
geschaltet wird.
Hinweis
Wenn die spezielle Steckdose hinten an der Abluftüberwa-
chungseinheit aktiviert ist, fragt sie ab, ob ein Rücksignal vom
angeschlossenen Schrank ankommt. Ist sie aktiv, empfängt aber
kein Rücksignal, erscheint die Meldung „Fehler Kühlschrank“ in
der zweiten Zeile des Displays.
3.2.7 Einschalten eines Alarmtons bei Abluftfehler
Wird das Untermenü „Signal Abluft“ aufgerufen, kann in ihm mit den Pfeil-
tasten , das gewünschten Verhalten des Warntons gewählt werden,
der erklingt, wenn ein Abluftfehler angezeigt wird. Mit der Taste START/
SET wird die gewählte Einstellung übernommen.
Dabei bedeutet „Sofort“, dass der Warnton sofort ertönt, wenn eine Abluft-
fehlermeldung auf dem Display erscheint. Mit der Option „Aus“ wird der
Warnton ganz ausgeschaltet. Die Zeit-Optionen (30 sec, 1 min, 1,5 min,
2 min, 3 min) führen dazu, dass der Warnton erst nach einer Verzögerung
von 30 sec bzw. 1 min usw. ab Erscheinen der Fehlermeldung auf dem
Display zu hören ist.
3.3 Potenzialfreie Kontakte
Beim Auftreten einer Störung werden zwei potenzialfreie Schließerkontakte
gesetzt, die an der Rückseite des Gehäuses zur individuellen Störanzeige am
Klemmbrett abgegri󰀨en werden können (s.u.).
Das Rücksetzen der beiden Kontakte geschieht erst durch Quittierung etwaiger
Störungsmeldungen mit der START/SET-Taste (vgl. Abschn. 3.1).
Potenzialfreie Kontakte
Vorbereitet für den Einbau eines
mechanischen oder induktiven
Endschalters

Version März 2022 DE 11 Bedienungsanleitung 2.00.320-1
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Deutschland
Wichtig
Die potenzialfreie Schaltung (im Schaltbild nur ein Kontakt wieder-
gegeben) ist für max. 24 V, 2 A ausgelegt. Werden diese Werte
überschritten, kann das Gerät unwiderruich zerstört werden. Ein
solcher Schaden unterläge ferner nicht der Gewährleistung.
3.4 EinstellungdesDi󰀨erenzdrucks
Die aus dem Lagerschrank austretende Abluftleitung ist an einer Messblende
mit einem Staurohr versehen. Der in ihm erzeugte Di󰀨erenzdruck wird vom
Messgerät über die beiden zu ihm geführten, transparenten Verbindungsschläu-
che erfasst. Er steigt entsprechend der Stärke des Luftstroms im saugseitigen
Abluftschlauch der bauseitigen Abluftleitung. Wird der Luftstrom in irgendeiner
Weise blockiert, sinkt auch der Di󰀨erenzdruck im Staurohr. Sinkt er unter die
am Messgerät eingestellte Di󰀨erenzdruckschwelle, wird eine Störinformation
über das Kabel im blauen Schutzschlauch zur weiteren Verarbeitung ins Ge-
häuseinnere geleitet. Aus technischen Gründen (Hysterese) liegt die Schwelle,
bei der die Überwachungseinheit die Störinformation wieder revidiert, wenn der
Di󰀨erenzdruck wieder steigt, etwas oberhalb des Schwellenwertes, bei dem
die Störung ausgelöst wurde. Es ist daher beim bauseitigen Abluftsystem stets
darauf zu achten, dass die Einstellungen für den Di󰀨erenzdruck und die Lüf-
terdrehzahl so abgestimmt sind, dass sowohl bei Störung ein Fehler ausgelöst
wird als auch nach Beseitigung der Störungsursache der Fehler von der Einheit
revidiert wird. Einen Schwellenwert für zu hohen Di󰀨erenzdruck gibt es nicht.
Der Schwellenwert für den Di󰀨erenzdruck kann am Messgerät zwischen
20 Pa und 300 Pa eingestellt werden. Dazu muss lediglich die transparente
Abdeckung entfernt und die Einstellung mit dem dafür vorgesehenen Schrau-
benzieherschlitz vorgenommen werden. Die bei Auslieferung eingestellte
Di󰀨erenzdruckschwelle beträgt 70 Pa.
Folgende Schritte sind beim Einstellen der Di󰀨erenzdruckschwelle zur
Luftstromüberwachung zu vollziehen:
1. Schließen Sie die Abluftüberwachungseinheit ordnungsgemäß an
der bauseitigen Abluftleitung (Abluftstutzen) an.
2. Stellen Sie den gewünschten Luftstrom der Lüftung ein (vgl. Ab-
schn. 3.2.5).
Vorsicht
Bei einem Sicherheitsschrank für brennbare Flüssigkeiten
muss der Luftstrom das Innenvolumen des Schrankes zehn-
mal pro Stunde wechseln.
3. Lösen Sie die transparente Kunststo󰀨abdeckung des Di󰀨erenz-
druckmessers an der Saugseite (vgl. nebenstehende Abbildung).
4. Stellen Sie den Differenzdruckmesser mit einem geeigneten
Schraubenzieher mittels der Drehscheibe in der Mitte so ein (Di󰀨e-
renzdruck verringern), dass im Display „Abluft OK“ angezeigt wird.
Wird zu Beginn kein Fehler gezeigt, kann der Schwellenwert für den
Di󰀨erenzdruck erhöht werden, bis ein Fehler ausgelöst wird, und
danach langsam wieder verringert werden. Je höher die Schwelle
eingestellt wird, desto sensibler/unmittelbarer reagiert die Einheit
mit einer Fehlermeldung.
5. Unterbrechen Sie den Abluftstrom kurz mit Hilfe der bauseitig
vorhandenen Möglichkeiten (z.B. Verschließen der Abluftleitung
mit der Hand).
Arretierungsclips zum Lösen
der Kunststoffabdeckung
Drehscheibe zum Einstellen
der Differenzdruckschwelle
Netzteil
Potenzialfreier Kontakt
Gerät

Version März 2022
12 DE Bedienungsanleitung 2.00.320-1
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Deutschland
6. Ist die Einstellung ordnungsgemäß, gibt die Einheit akustisch und durch
Störungsmeldung auf dem Display Alarm. Nach aufgehobener Unterbre-
chung verstummt das akustische Warnsignal und „Störung quittieren“
erscheint auf dem Bildschirm.
7. Setzen Sie die Kunststo󰀨abdeckung des Di󰀨erenzdruckmessers wieder
auf.
8. Quittieren Sie die Fehlermeldung durch Drücken der START/SET-Taste,
um die potenzialfreien Kontakte wieder zu ö󰀨nen.
3.5 Akkubetrieb, Ein- und Ausschalten mit und ohne Akku
Für den Fall eines Stromausfalls kann die Überwachungselektronik für eine
Dauer von ca. 3 Stunden durch den integrierten Akkumulator weiter betrieben
werden.
Ist der Akkumulator ausreichend geladen, führt deshalb auch das Betätigen des
Ein/Aus-Schalters nicht zum Ausschalten der Einheit. Nach dessen Betätigung
versorgt sie der Akkumulator weiter mit Spannung. Um die Überwachungsein-
heit denitiv auszuschalten, d.h. von der Spannungsversorgung durch Netz und
Akkumulator zu trennen, halten Sie, wenn die Hauptanzeige im Bildschirm zu
sehen ist, die STOP/RESET-Taste ca. 5 Sekunden lang gedrückt. Es erscheint
die Meldung „Bitte Gerät vom Netz trennen“. Leisten Sie dem Folge: Ausschalten
am Ein/Aus-Schalter und Ziehen des Netzsteckers. Warten Sie einen kurzen
Moment, bis das Gerät sich ausschaltet.
Falls die Einheit ausgeschaltet wird, ohne zunächst die STOP/RESET-Taste
gedrückt zu halten, kommt das einer Spannungsunterbrechung gleich. Es wird
dann eine Fehlermeldung ausgelöst und die potenzialfreien Kontakte gesetzt
(vgl. Abschn. 3.1 und 3.3). Sollte zum Ausschalten der Ein/Aus-Schalter betätigt
worden sein, schaltet sich die Einheit durch nachheriges Gedrückt-Halten der
STOP/RESET-Taste ebenfalls aus. Der durch den Schalter ausgelöste Fehler
ist aber bei Wiedereinschalten zunächst zu quittieren.
Ist der Ladezustand des Akkumulators ausreichend, kann die Einheit auch ohne
Netzspannung eingeschaltet werden, und zwar durch Betätigen der START/
SET-Taste. Sollte die Akkuspannung unter den werksseitig eingestellten Wert
fallen, schaltet die Überwachungseinheit sich automatisch aus. Auch das
Einschalten und Betreiben der Einheit ohne Netzspannung führt zur Anzeige
eines Spannungsversorgungsfehlers, der zu quittieren ist.
3.6 Protokollierung von Fehlern und Menüänderungen
Störfälle und Änderungen der Einstellmenüs werden protokolliert und können
durch Betätigen der Taste  in der Hauptanzeige eingesehen werden (vgl.
Anzeige 9). Durch die angezeigte Auistung kann man sich mit den Pfeilta-
sten und bewegen. Es werden maximal 50 Einträge gespeichert und
chronologisch in der Liste angezeigt. Bei Überschreiten der maximalen Anzahl
wird der älteste Eintrag überschrieben. Löschen der Protokolleinträge ist im
Supervisor-Menü möglich.
Ein solcher Protokolleintrag zeigt die Protokoll- bzw. Fehlerart, das Datum
und die Uhrzeit an. In der Titelzeile der Liste wird angegeben, beim wievielten
Protokoll man sich bendet (vor dem Schrägstrich) und wie viele insgesamt
gespeichert sind (nach dem Schrägstrich). Wurde ein Fehler aufgezeichnet,
wird der Fehlercode (E1 oder E2) angegeben. Die Fehlercodes haben dabei
folgende Bedeutung:
E1 Fehler Spannungsversorgung
E2 Fehler Abluft
Der Buchstabe „M“ kennzeichnet den Protokolleintrag einer Änderung der Ein-
stellmenüs. Wie der symbolisierte Rechtspfeil anzeigt, kann bei Auswahl eines
* Protokoll 018/42 *
E1 22.06.08 13:32
>M 22.06.08 13:41->
E2 24.06.08 08:09
Anzeige 9

DBK–2G 20/300
057.1300 11180052
Ta =–20°C..+50°C p=20-300Pa
Installation Zone 1,2/ATEX-Ex 1
einfaches Betriebsmittel fuer EXL-IRU-1
simple apparatus only for ExBin-A,RedBin-A
90579 Langenzenn/Germany 2015 www.schischek.com
Version März 2022 DE 13 Bedienungsanleitung 2.00.320-1
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Deutschland
solchen Protokolleintrags durch Drücken der Pfeiltaste weitere Information
aufgerufen werden. Diese Information besteht in einer Liste aller Kongurati-
onsoptionen der Einstellmenüs. Bei jeder Option wird vermerkt, ob sie sich bei
der Änderung der Menüs, für die der Protokolleintrag steht, geändert hat oder
nicht. Erst wenn die Einstellmenüs verlassen werden, wird ein Protokolleintrag
aufgezeichnet, mit allen geänderten und ungeänderten Menüoptionen.
Folgende Liste versinnbildlicht, wie die Menüänderungsprotokolle zu lesen
sind.
Datum/Uhr <> Datum/Uhrzeit nach Änderung ungleich vor Änderung
Sprache = Spracheinstellung nach Änderung gleich vor Änderung
Abl. Ueberw. 1->0 Die Einstellung für die Abluftüberwachung wurde von
„ein“ (1) auf „aus“ (0) gestellt
Drehzahl 12->9 Die Drehzahl wurde von Stufe 12 auf Stufe 9 verringert
Cool Line 1->1 DieEinstellungfürdieKühlschranksteckdosewurdeauf„ein“
gelassen (nur 2.00.320C-1)
Die Protokollierungsanzeige wird durch Drücken der STOP/RESET-Taste bzw.
nach Ablauf einer kurzen Zeitdauer automatisch verlassen.
4 Technische Daten
Anschlussspannung 230 V
Frequenz 50 Hz
Stromaufnahme 0,6 A
Motorleistung 100 W
Drehzahl 900 - 2810 /min
Abluftgeschwindigkeit 1,5 - 5,1 m/s
Volumenstrom 21 - 72 m³/h
Gewicht ca. 9,0 kg
Abmessungen (ohne Anbauten) 260 x 310 x 275 mm
Schutzart IP20
ATEX-Kennung EX II (3) G [c II B T4]
vgl. auch das Komponententypenschild, wie rechts wiedergegeben
5 Fehlersuche und -behebung
Beim Einsatz des Geräts können Störungen auftreten. Die folgende Tabelle
hilft beim Au󰀩nden der Ursache der Störung und ihrer Behebung. Kann eine
Störung nicht auf eine der genannten Ursachen zurückgeführt werden oder führt
die angegebene Behebung nicht zum Erfolg, so ist das Gerät außer Betrieb zu
setzen und zur Überprüfung und Reparatur einzuschicken.
Störung mögliche Ursache Überprüfung der Ursache Behebung der Störung
Gerät nicht in Betrieb Hauptschalter
Netzkabel
Absicherung
rückwärtige
Steckdose (Cool-
Line-Schrank)
· Ist das Gerät am Hauptschalter
eingeschaltet?
· Ist das Netzkabel beschädigt?
· Ist das Netzkabel korrekt eingesteckt?
· Sind die Sicherungen im Gerät in
Ordnung?
· Ist ein Verbraucher angeschlossen, der
eventuell mehr als 5 A Strom aufnimmt?
· Gerät am Hauptschalter einschalten.
· Netzkabel gegen intaktes neues
austauschen.
· Netzkabel korrekt einstecken.
· Sicherungen austauschen (2 x 1,25 A
träge).
· Diesen Verbraucher aus der Steckdose
ziehen und die Sicherungen kontrollieren
und ggf. austauschen (2 x 5 A träge).
Lüfter in Betrieb, aber
Display ohne Funktion
Displayelektrik/
-elektronik
· Störung vom Nutzer nicht behebbar. · Gerät zur Prüfung/Reparatur an
Hersteller/Vertreiber einschicken.
Display in Betrieb,
aber Lüfter läuft nicht
Lüftereinstellung · Ist die Lüfterdrehzahl auf Stufe 0
eingestellt?
· Lüfterdrehzahl auf höhere Stufe stellen
(vgl. Abschn. 3.2.5).
Fehler Netzspannung
(E1) angezeigt Mögliche Ursache, Überprüfung und Behebung wie unter „Gerät nicht in Betrieb“ oben.

Version März 2022
14 DE Bedienungsanleitung 2.00.320-1
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Deutschland
Störung mögliche Ursache Überprüfung der Ursache Behebung der Störung
Fehler Abluftstrom
(E2) angezeigt
Saug- bzw. druck-
seitiger Schlauch
Differenzdruck-
schalter
Lüftereinstellung
Schaltverstärker
· Besteht im Ansaug- oder im Abförder-
schlauch des Geräts ein Verschluss (Ver-
stopfung) oder starke Verschmutzung?
· Sind die Mess- und
Verbindungsschläuche an Muffe und
Differenzdruckschalter angeschlossen?
· Sind die Mess- und
Verbindungsschläuche zwischen Muffe
und Differenzdruckschalter beschädigt?
· Sind die Mess- und
Verbindungsschläuche zwischen Muffe
und Differenzdruckschalter zu den
korrekten Anschlüssen gelegt?
· Ist der Differenzdruckschalter korrekt
eingestellt?
· Ist der Spiralschlauch fest mit der Muffe
verbunden?
· Ist die Verkabelung des Differenz-
druckschalters in Ordnung?
· Ist die Lüfterdrehzahl korrekt eingestellt?
· Ist bei Auslösen des Differenzdruckschal-
ters ein klackendes Geräusch hörbar?
· Schlauch reinigen bzw. Verschluss/
Verstopfung entfernen.
· Mess- und Verbindungsschläuche muffen-
und schalterseitig anschließen.
· Mess- und Verbindungsschläuche gegen
intakte neue austauschen.
· Schläuche korrekt anschließen: schrank-
seitiger Stutzen der Muffe zu P1 (+) des
Schalters, geräteseitiger Stutzen der
Muffe zu P2 (–) des Schalters.
· Differenzdruckschalter öffnen und korrekt
einstellen (vgl. Abschn. 3.4).
· Spiralschlauch mit Hilfe der Schelle fest
mit der Muffe verbinden.
· Differenzdruckschalter öffnen und korrekt
verkabeln: blaue Ader an 1, gelbe an 2,
rote an 3.
· Lüfterdrehzahl korrekt einstellen (vgl.
Abschn. 3.2.5).
· Gerät zur Überprüfung/Reparatur an
Hersteller/Vertreiber einschicken.
Trotz Abluftstrom-
störung kein
Abluftfehler (E2)
angezeigt
Einstellmenü 2
Differenzdruck-
schalter
· Ist die Funktion zur Überwachung des
Abluftstroms ausgeschaltet?
· Ist der Differenzdruckschalter korrekt
eingestellt?
· Die Menüoption zur Abluftkontrolle auf
„ein“ schalten (vgl. Abschn. 3.2.4).
· Differenzdruckschalter öffnen und korrekt
einstellen (vgl. Abschn. 3.4).
6 Kontaktinformationen
Düperthal Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3 Tel.: [phone]
63791 Karlstein, Deutschland Fax: [phone]
Web: www.dueperthal.com E-mail: [email protected]
Hinweis
Technische Änderungen an der Überwachungseinheit bleiben vor-
behalten.
Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (so-
genannte WEEE-Richtlinie) nehmen wir von uns hergestellte bzw. in Verkehr
gebrachte Altgeräte zurück. Um das exakte Verfahren abzustimmen, sprechen
Sie uns unter der Anschrift oben an.
Wir erklären weiterhin, dass die Geräte im Einklang mit der Richtlinie 2011/65/EU
zur Beschränkung der Verwendung bestimmter gefährlicher Sto󰀨e in Elektro-
und Elektronikgeräten (sogenannte RoHS-Richtlinie) gefertigt sind.

Version March 2022 EN 3 2.00.320-1 User’s Manual
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Germany
Contents
1 Introduction ...........................................................................................................5
1.1 Intended Use.........................................................................................................5
1.2 Occupational Safety ..............................................................................................5
2 Installing the Unit and Understanding its Functions ..............................................5
2.1 Installing and Checking out ...................................................................................5
2.2 Monitoring Unit Components.................................................................................6
2.3 Understanding Operation ......................................................................................7
3 Operation ..............................................................................................................7
3.1 Normal Operation and Error Alert..........................................................................7
3.2 ConguringtheSettings........................................................................................7
3.2.1 TheCongurationMenu1....................................................................................8
3.2.2 Setting the Date and Time of Day .........................................................................8
3.2.3 Selecting the Display Language............................................................................8
3.2.4 TheCongurationMenu2....................................................................................8
3.2.5 Setting the Speed of the Fan ................................................................................9
3.2.6 Connecting a Cool Line Refrigerator (2.00.320C-1 model version only).............10
3.2.7 EnablinganAudibleAlarminCaseofExtractionAirowError ...........................10
3.3 Potential-free (“Dry”) Contacts ............................................................................10
3.4 SettingthePressureDi󰀨erence ..........................................................................11
3.5 OperationonBattery,Switchingonando󰀨withandwithoutBattery..................12
3.6 Error and Menu Change Reporting .....................................................................12
4 TechnicalSpecications ......................................................................................13
5 Troubleshooting...................................................................................................13
6 Contact Details....................................................................................................14

Version March 2022
4 EN 2.00.320-1 User’s Manual
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Germany

Version March 2022 EN 5 2.00.320-1 User’s Manual
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Germany
1 Introduction
Dear Customer:
Thank you very much for purchasing our product. We are confident that
itwill meet yourexpectations and perform satisfactorily inyour daily
routines.
The development, manufacture, and check of the ATEX-compliant exhaust
airflowmonitoringunitwithfanhasbeenguidedbyourconcerntooffera
device characterized by superior operation safety and user-friendliness.
Theunitwasmanufacturedandcheckedaccordingtostate-of-the-art
technologyandwidelyrecognizedsafetyregulations.
1.1 Intended Use
TheexhaustairmonitorwithfanhastobeusedinEX-freeareasandis
intended exclusively for the positive extraction of exhaust air from safety
cabinets for storage installed indoors, zone 2 for gases belonging to
temperature classes T1 - T4, gas type IIA or gas type IIB. The product is
suitableonlyforfluidflowsnottransportinganyparticlesorforeignbodies.
The maximum temperature of extracted medium is 50°C (122°F).
Only such substances are acceptable for extraction that do not com-
promise the PPs connector sleeve, the PVC suction hose, and the fan.
The relevant list of substances can be provided by the manufacturer in
a digital format. Feel free to be in touch for any questions.
Caution
Any and all uses other than the above-described is prohibited
and may cause hazardous situations, potentially danger of
death,damagetothesystemandmaterialproperty,andwill
cancelanyandallwarrantyandliabilityfortheproductonthe
part of its manufacturer and distributor.
1.2 Occupational Safety
The installation and operation of the product must be performed in com-
pliancewithanyandallnationallyapplicablerulesandregulationsfor
the storage of flammable liquids, the ISO 13857 standard, and any and
all other applicable codes and standards. The design of the product is
such that the fan blades are off-touch. Modifications to the enclosure or
the suction and exhaust hoses that may make the fan blades accessible
tothetouchwhentheunitisinnormaluseareprohibited.
Caution
Theproductmustneverbeusedifnottotallyinstalled,with
properly set suction and exhaust hoses.
 Electricalworkontheproductmustonlybeperformedwhenthe
exhaustairmonitorwaspreviouslydisconnectedfrompower
and/orlockedagainstunwantedreapplicationofpower.This
alsoholdsforelectricalworkontheextractionsystemofwhich
the monitor may be a part.
2 Installing the Unit and Understanding its Functions
2.1 Installing and Checking out
1. If needed or desired, connect the potential-free contacts (so-called
“dry” contacts) to the terminal strip (see Sect. 3.3).
2. Connect the unit to the air extraction system on site:
 Connecttheexistingventilationsystemtotheunit,e.g.,withaflexible
sleeve fitting, making sure no strain is imposed on the connection,
and make a tight connection using an appropriate hose clamp. This

Version March 2022
6 EN 2.00.320-1 User’s Manual
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Germany
is indispensable to ensure proper operation of the extraction fan. As
ageneralrule,besurethatthesystemissetupwithairlinesthat
are as short as possible.
Caution
In no circumstances, it is acceptable to transfer the air extracted
bytheblowerfanbackintotheworkroom.
3. Connecttheexhaustairflowmonitortopower.Thenwaitafewmo-
ments for the monitor to initialize.
4. In some cases, it may be necessary to adapt the monitor to the ex-
isting extraction system. This involves mainly setting the differential
pressure meter and/or the speed of the fan (see Sect. 3.4).
Info
Beawarethattheactuallyexistingpressuredifferenceisdirectly
dependentuponthespeedwithwhichthefanturns.Therefore,
if you are authorized to change the fan speed, bear in mind
that the fan speed and the pressure difference threshold have
tobematchedtoeachother.Ifthiswerenotthecase,there
wouldbeariskofgettingfalsealarms.
2.2 Monitoring Unit Components
Optional Connection Terminals
Potential-free (“dry”) Contacts
PowerSockettoSupplyRefrigerator
(protectionatpowersupply:2amps)
(2.00.320 C model version only;
see photograph in Sect. 3.2.6)
Suction Hose
(Inlet)withDiffer-
ential Pressure
Switch/Meter
On/OffSwitchand
PowerSupplyPort
Name
Plate
Optional Connectors
Display
Screen
Front View
Back View
STOP/RESET and
START/SET Keys
Display and Control
Panel on Unit Front
Cursor/Arrow
Keys
Where presses of
the cursor keys
are referenced
below in this
manual, they are symbol-
izedbyarrowcharacters:
Key LEFT
Key RIGHT
Key UP
Key DOWN

Version March 2022 EN 7 2.00.320-1 User’s Manual
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Germany
Exhaust Air OK
+23°C 231V
15:43 19.10.08
Display 1
Power Supply Error
+23°C 0V
15:59 19.10.08
Display 2
Exhaust Air OK
Confirm error!
+23°C 232V
16:06 19.10.08
Display 3
2.3 Understanding Operation
AftertheOn/Offswitchwaspressedtoturntheuniton,thefanlocated
insidetheenclosureoftheairflowmonitordrawsairfromthemonitored
system through the suction hose connected to the inlet nipple and extracts
theairfromthesystemthroughtheblowernippleontheenclosure(see
Figures in Sect. 2.2).
Ifanerrorconditiondevelops,airflowthroughthelineisrestrictedtoa
greater or lesser extent, and this causes the pressure difference mea-
suredinthesuctionhosetodrop.Ifthepressuredifferencedropsbelow
the set threshold, an audible alarm and a visual alarm are triggered.
If an error condition occurs, first the problem has to be cleared to re-
enableproperairflowthroughtheexhaustline.Then,asshownonthe
screen, the error and its correction have to be confirmed by pressing
the START/SET key.
3 Operation
Caution
Be sure that all provisions of Sect. 1.1 and 1.2 above are strictly
compliedwithforboththeinstallationandtheoperation.Failure
to do so may expose you to hazardous situations.
3.1 Normal Operation and Error Alert
Whenitworksnormally,theunitshowstheso-calledstandarddisplay
(seeDisplay1)afteritwasswitchedon.Thestandarddisplayshows
theoutsidetemperature,thedetectedpowersupply,andthedateand
time.
In case of an error condition, the reason for it is displayed. The example
ofDisplay2hintsatalowvoltageconditionorpowersupplyfailure.An
“Exhaust Air Error” may also be displayed. This error indicates another
restriction,whichismechanicalinmostcases,oftheflowofthefluid.
Afteranerrorwascleared,theunitindicatesthattheexhaustairflowhas
returned to normal. Still, the error and its successful correction have yet
to be confirmed by pressing the START/SET key (see Display 3).
Important
The fan has to be checked at regular intervals. If it is dirty,
damagedorshowssignsofcorrosion,ithastobecleanedor
the defects have to be corrected, if needed by returning the
blowerboxforrepairtothesellerormanufacturer.
3.2 ConguringtheSettings
Pressing the and keys simultaneously opens the configuration menus
oftheexhaustairflowmonitorinwhichitsparameterscanbeadjusted
toyourparticularwaysofoperatingtheunit.
The 3 configuration menus are presented hierarchically and every level
isaccessiblefromtheimmediatelylowerlevelinthehierarchy.Whenever
anoperatorwantstoaccessoneofthemenulevels,eitherbyusingthe
abovekeypresscombinationorfromthelowermenulevel,theairflow
monitor requests entering an access code. The configuration options that
arerelevantfortheoperatorarefoundonthetwomenulevelsexplained
below(ConfigurationMenu1andConfigurationMenu2).Accesstothe
hierarchically highest menu level, the so-called Supervisor Menu, is
restricted to specifically trained technical staff.
When a menu is accessed, the access code applicable to the menu level

Version March 2022
8 EN 2.00.320-1 User’s Manual
DÜPERTHAL Sicherheitstechnik GmbH & Co. KG
Frankenstr. 3
63791 Karlstein, Germany
inquestionisenteredusingthefourarrowkeys.Afteritsinput,thecode
has to be confirmed by pressing the START/SET key. The access code
to access Configuration Menu 1 is 121.
Use the , arrowkeystoselectthedesiredconfigurationoption.Use
the arrowkeytotogglebetween“on”and“off”forthatconfiguration
optionortoaccessasub-menuforoptionswhereasymbolizedarrow
“–>” is displayed (see Display 4b).
Info
Ifamenuwasaccessedbutnofurtheractionperformed,the
menu closes again automatically after approx. 1 minute, and
no change is saved to memory.
 Ifamenuwasaccessedandclosedagain,automaticallyorby
theoperator,itcanbere-accessedwithoutenteringtheaccess
codeagainfor20secondsafteritwasclosed.
3.2.1 TheCongurationMenu1
AtthelevelofConfigurationMenu1(seeDisplay4),thefollowingset-
tings can be configured after the access code 121wasentered.
“Configuration Menu 2 –> ” means that by pressing the key, the user
can access the level of Configuration Menu 2, provided the access
code corresponding to that menu level is entered.
“Date/Time –> ” means that by pressing the key, the user can access
a sub-menu for setting the date and the time of day.
“Language –> ” means that by pressing the key, the user can access
a sub-menu for selecting the display language.
WhentheConfigurationMenu1wasaccessed,thecurrentlydisplayed
settings are saved to memory by pressing the START/SET key.
3.2.2 Setting the Date and Time of Day
Whenthe“Date/Time”sub-menuwasselected,thescreenchangesto
the display reproduced in Display 5.
The date and the time of day can be set using the cursor keys. Move the
cursor(underlinesymbol)tothedigityouwanttochangebypressing
the and keys, change it by pressing the and keys. The set date
and the set time must not be in the past.
Press the START/SET key to confirm and save your settings.
3.2.3 Selecting the Display Language
Whenthe“Language”sub-menuwasselected,thescreenchangesto
thedisplayreproducedinDisplay6,wherethearrowsymbolindicates
thecurrentlyselectedlanguage.Usethearrowkeysand to select
the desired language for the display screen, and confirm your selection
by pressing the START/SET key.
3.2.4 TheCongurationMenu2
AtthelevelofConfigurationMenu2(seeDisplay7b),whichisaccessible
fromConfigurationMenu1,thefollowingsettingscanbeconfigured.The
access code required is 41531.Ithastobeenteredwhenaccesstothis
menu is requested.
“Supervisor Menu –> ” means that by pressing the key, the user can
accessthelevelofSupervisorMenu,whichcontainssystemparam-
eters that are unimportant for standard operation. Please contact
the manufacturer for further information on this matter.
“ExhaustMonitor on” meansthat both powersupply andairfloware
monitored,“off”thatonlythepowersupplyismonitored,nomonitor-
** Config Menu 2 **
Supervisor Menu ->
Exhaust Monitor on
>Fan Speed ->
Display 7b
*** Date/Time ***
19.10.08 17:01
Display 5
Deutsch
>English
Français
Display 6
* ENTER MENU CODE *
*****
Display 7a
** Config Menu 1 **
Config Menu 2 ->
>Date/Time ->
Language ->
* ENTER MENU CODE *
***
Display 4b
Display 4a
