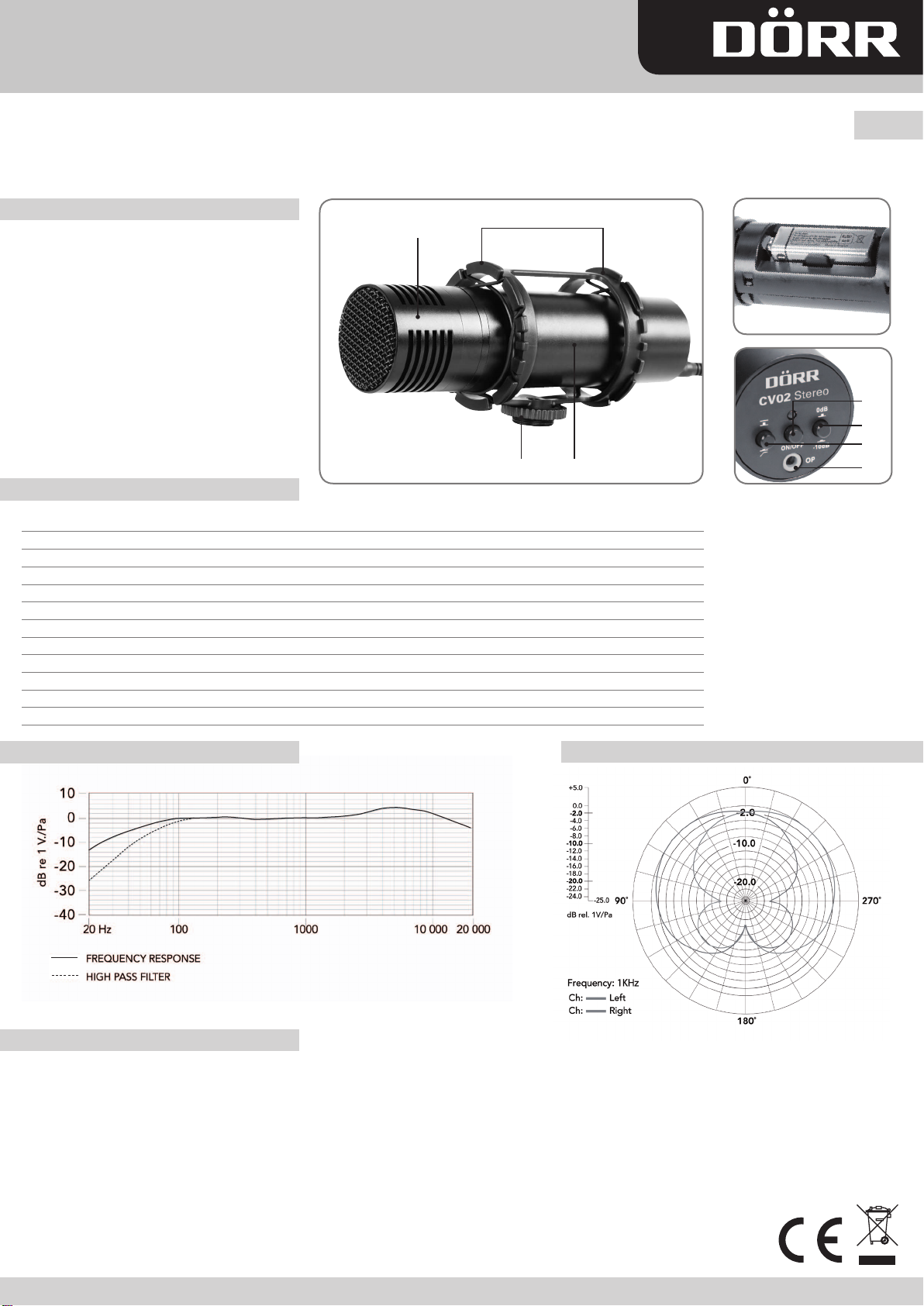

DÖRR CV02 User manual

DÖRR Stereo Video-Richtmikrofon CV02
Gebrauchsanleitung
D
Vielen Dank, dass Sie sich für das DÖRR CV02 entschieden haben. Dieses Mikrofon ist speziell zur Verwendung mit
Kameras bzw. zum Videofilmen entwickelt worden. Es kann mit Kameras jeden Herstellers betrieben werden und ist
einfach anzubringen. Bitte lesen Sie sich diese Anleitung vor Gebrauch sorgfältig durch, um sicherzustellen, dass das
Gerät korrekt bedient wird.
1. Stereo Kondensator Mikrofon
2. Batteriefach für 9V Batterie
3. Robustes Aluminium-Gehäuse
4. PAD Schalter Pegel- 10 dB
5. Hauptschalter Ein/Aus
6. 3,5mm Anschlussbuchse
7. 2 Stufen-Hochpassfilter-Taste (schwächt
störende Geräusche mit tiefer Frequenz ab)
8. Schwingungsdämpfer
9. Anschlussfuß
Funktions- und Teilebeschreibungen
Typ Stereo Kondensator-Mikrofon L/R mit Richtcharakteristik
Frequenzbereich 30Hz – 20kHz
Stereo 2 Kanäle Rechts/Links
Empfindlichkeit ca.-33dB re 1V/Pa @ 1kHz
Signal-Rausch-Abstand 76 dB
Ausgangswiderstand 200 Ohm
PAD Schalter für Lautstärkedämpfung Pegel- 10 dB
Hochpassfilter 80Hz
Ausgangsbuchse 3,5mm Stereo
Stromversorgung 9V Blockbatterie (nicht im Lieferumfang)
Abmessungen 165x78x60mm
Gewicht (ohne Batterie) ca. 191g
➃
➄
➅
➆
➀
➂
➇
➈
➁
Technische Daten
• SchraubenSiedasGehäuseimUhrzeigersinnauf.LegenSiedie9VBatterieentsprechendderangegebenenPolungindasBatteriefachein.
• BefestigenSiedenSchwingungsdämpferamMikrofon.ZiehenSiedasMikrofondurchdiemittlereÖnungdesSchwingungsdämpfers
und drücken Sie dazu die Gummibänder nach außen.
• BefestigenSiedasMikrofonmittelsAufsteckfußanIhrerKameraoderaufeinemStativ.
• VerbindenSiedieAusgangsbuchsedesMikrofonsmittelsmitgeliefertenAnschlusskabelsmitderAudio-EingangsbuchseIhrerKamera.
• SchaltenSiedasMikrofonamHauptschalterON/OFFein.DiegrüneLEDleuchtetbeieingeschaltetemMikrofon.
Verwendung des Mikrofons
Frequenzbereich Polare Abstrahlcharakteristik
DÖRR GmbH
Postfach128•89202Neu-Ulm/Germany
Fon+4973197037-0•Fax+4973197037-37
[email protected]•www.doerrfoto.de
Technische Änderungen bzw. Änderungen des Aussehens vorbehalten. www.doerrfoto.de
Frequenzcharakteristik
Hochpass Filter Frequenz: 1KHz
links
rechts

DÖRR CV02 Stereo Video Directional Condenser Microphone
UserManual
GB
Thank you for the purchase of the DÖRR CV02 condenser microphone. The microphone is especially designed for the
usewithacamera.Themicrophonecanbecombinedwithcamerasandcamcordersofallbrands.Itcansimplyon
the camera. Please read this manual carefully before using the microphone to make sure the correct operation and to
exert the optimum functions.
1. Stereo Condenser Microphone
2. Battery Compartment for 9V Battery
3. Rugged Aluminum Housing
4. PAD Switch Level- 10 dB
5. On/OSwitch
6. 3,5mm Connector Socket
7. 2 Steps High Pass Filter switch (reduces
disturbing side noise of low frequency)
8. Shock Mount
9. Mounting Foot
Name of Parts and their Function
Type Directional Stereo Condenser Microphone L/R
Frequency Range 30Hz to 20kHz
Stereo 2 Channels right/left
Sensitivity app.-33dB re 1V/Pa @ 1kHz
S/N(signaltonoiseratio) 76 dB
OutputImpedance 200 Ohm
PAD Level Switch for Sound Attenuation Level- 10 dB
High Pass Filter 80Hz
Output Socket 3,5mm Stereo
Power Source 9V battery (not included)
Measurements 165x78x60mm
Weight (w/o battery) app. 191g
➃
➄
➅
➆
➀
➂
➇
➈
➁
Specifications
• Unscrewthehousinginclockwisedirection.Insertthe9Vbatteryandmakesuretorespectthepolarity
• Fixtheshockmountatthemicrophonebody.Slidethemicrophonethroughtheinneropeningoftheshockmount,
pressing the rubber straps outward
• Nowmountthemicrophonewiththemountingfoottoyourcameraortripod
• Connectthemicrophone’soutputsocketwiththecamera’saudioinputsocketusingthesuppliedcable
• NowusetheON/Oswitchthemicrophonetoturnthemicrophoneone.ThegreenLEDconrmsthatthemicrophoneison
Usage of the Microphone
Frequency Range Polar Response
DÖRR GmbH
Postfach128•89202Neu-Ulm/Germany
Fon+4973197037-0•Fax+4973197037-37
[email protected]•www.doerrfoto.de
Related specifications and configuration are subject to change without notice. www.doerrfoto.de

F
Microphone directionnel stéréo à condensateur DÖRR CV02
Noticed’utilisation
Nousvousremercionsd’avoirchoisilemicrophoneDÖRRCV02etdelaconancequevousaccordezàlasociétéDÖRR.Ce
microphoneaspécialementétéconçupourdesappareilsphotooubienpourdescaméscopes.Lemicrophoneestcompa-
tibleavecdesappareilsphotodetoutesmarquesetsonmontageesttrèssimple.And’apprécierpleinementcetappareilet
d’enproteraumieuxdesesfonctions,nousvousrecommandonsdeliresoigneusementcettenoticeavantsonutilisation.
1.  Microphonestéréoàcondensateur
2. Compartimentàpilespourpile9V
3. Boitier robuste en aluminium
4. PréatténuateurPADpouratténuationdu
son-10 dB
5. Interrupteurmarche/arrêt
6. Douille de raccordement 3,5mm
7. Touchedeltrepasse-hautàdeuxétages
 réduitbruitsgênantsàbassefréquence
8. Adaptateur anti-vibrations
9. Sabot universel
Nomenclature et descriptif des fonctions
Type MicrophonestéréoL/Ràcondensateuraveccaractéristiquedirectionnelle
Plagedefréquences 30Hz- 20kHz
Stéréo 2 Canaux Droite/Gauche
Sensibilité environ -33dB re 1V/Pa @ 1kHz
Rapport signal-au-bruit 76 dB
Résistancedesortie 200 Ohm
PréatténuateurPADpouratténuationduson - 10 dB
Filtre passe-haut 80Hz
Douille de sortie 3,5mmStéréo
Alimentationélectrique pile 9V (non incluse dans la fourniture)
Dimensions 165x78x60mm
Poids (sans pile) environ 191g
➃
➄
➅
➆
➀
➂
➇
➈
➁
Spécifications
• Dévissezleboîtierdanslesensdel’aiguilled’unemontre.Insérezlapile9Venveillantàrespecterlesensdespolaritéscommeindiqué
dans le compartiment.
• Attachezl’adaptateuranti-vibrationsaumicrophone.Tirezlemicrophoneàtraversdel’ouverturecentraledel’adaptateuranti-vibrations
 enpoussantlesrubansélastiquesversl’extérieur.
• Attachezlemicrophoneaumoyendusabotsurvotrecaméraousuruntrépied.
• Raccordezladouilledesortiedumicrophoneavecladouilled’entréeaudiodevotrecaméraaumoyenducâblederaccordementfourni.
• Allumezlemicrophoneaumoyendel’interrupteurmarche/arrêtON/OFF.LeLEDestallumélorsquelemicrophoneestallumé.
Notice d’utilisation
Plage de fréquence Caractéristique polaire
DÖRR GmbH
Postfach128•89202Neu-Ulm/Germany
Fon+4973197037-0•Fax+4973197037-37
[email protected]•www.doerrfoto.de
Cettenoticepeutêtresoumiseàdeschangementssansinformationpréalable. www.doerrfoto.de

DÖRR CV02 microfono a condensatore direzionale Video Stereo
Manuale dell‘utente
IT
Grazieperl‘acquistodelDÖRRCV02microfonoacondensatore.Ilmicrofonoèprogettatoappositamenteperl‘utilizzo
conunamacchinafotograca.Ilmicrofonopuòesserecombinatoconlefotocamereevideocameredituttelemarche.
Si prega di leggere attentamente questo manuale prima di utilizzare il microfono per verificare un corretto funziona-
mento e per un utilizzo ottimali delle funzioni.
1. Microfono stereo a condensatore
2. Vano batteria per batteria 9V
3. Robusto alloggio in alluminio
4. PADInterruttoredilivello-10dB
5. InterruttoreOn/O
6. 3,5 mm connettore jack
7. 2 livelli di filtro ad alta definizione per ridurre
il disturbo esterno e le basse frequenze
8. Supporto antivibrazione “shock mount”
9. Piedino di aggancio del microfono
Nome dei compenteti e la
loro respettiva funzione
Tipo microfono direzionale condensatore stereo L / R
Gamma di frequenza 30Hz a 20kHz
Stereo 2 canali destro / sinistro
Sensibilità app.-33dB re 1V/Pa @ 1kHz
S/N(rapportosegnalerumore) 76 dB
Impedenzadiuscita 200 Ohm
InterruttoredilivelloPADperIsolamentoAcustico Livello- 10 dB
Filtroaltaqualità 80Hz
Uscitaconnettorejack 3,5mm
Alimentazione 9V battery (non inclusa)
Dimensioni 165x78x60mm
Peso (senza batteria) circa 191g
➃
➄
➅
➆
➀
➂
➇
➈
➁
Specifiche
• Svitareilvanobatteriainsensoorario.Inserirelabatteriada9Vnelvanoassicurarsidirispettarelapolarità
• Fissareilsupportoantivibrazionisulcorpodelmicrofono.Farscorrereilmicrofonoattraversol‘aperturainternadelsupportopremendole
cinghie di gomma verso l‘esterno
• Oracollegateilmicrofonoallafotocameraoaltreppiedetramiteilpiedinodiaggancio
• Collegarelapresadiuscitadelmicrofonoconlapresadiingressoaudiodellafotocamerautilizzandoilcavoindotazione
• Orausarel‘interruttoreON/Odelmicrofonoperspegnereeaccendereilmicrofono.IlLEDverdeconfermacheilmicrofonoèacceso
Utilizzo del Microfono
Gamma di Frequenza Risposta Polare
DÖRR GmbH
Postfach128•89202Neu-Ulm/Germany
Fon+4973197037-0•Fax+4973197037-37
[email protected]•www.doerrfoto.de
Soggetto a modifiche www.doerrfoto.de

ESP
Micrófono direccional estéreo de condensador DÖRR CV02
Manual de instrucciones
GraciasporadquirirelmicrófonoDÖRRCV02yporlaconanzaqueUdemanifestahacialacasaDÖRR.Esteaparato
ha sido desarrollado específicamente para su uso en cámaras fotográficas y videocámaras. Este micrófono es compa-
tible con cámaras fotográficas de todas las marcas y su montaje es muy sencillo.Con el fin de aprovechar al máximo
las ventajas deste aparato, lea detenidamente estas instrucciones antes de su uso.
1.  Micrófonostéreodecondensador
2. Compartimiento de pilas para pila de 9V
3. Caja robusta de alumínio
4. Pre-atenuador PAD para atenuación del
sonido-10 dB
5. Interruptorencendido/apagado
6. Toma de conexión 3,5mm
7. Tecla de filtro paso alto de dos etapas reduce
ruídos perturbadores de baja frecuencia
8. Adaptador anti-vibraciones
9. Zapatadesujeción
Nomenclatura y descripción de las
funciones
Tipe MicrófonoestéreoL/Rdecondensadorconcaracterísticadireccional
Rango de frequencias 30Hz - 20kHz
Estéreo 2CanalesDerecho/Izquierdo
Sensibilidade aproximadamente-33dB re 1V/Pa @ 1kHz
Relación señal/ruido 76 dB
Resistencia de salida 200 Ohm
Pre-atenuador PAD para atenuación del sonido - 10 dB
Filtro paso alto 80Hz
Toma de salida 3,5mmestéreo
Alimentacióneléctrica pila 9V (no inclusa en el suministro )
Dimensiones 165x78x60mm
Peso (sin pila) aproximadamente 191g
➃
➄
➅
➆
➀
➂
➇
➈
➁
Especificaciones
• Desatornillelacajaenelsentidodelasagujasdelreloj.Coloquelapilade9Vrespetandolapolaridadcorrectasegúnindicaciónenel
compartimiento.
• Sujeteeladaptadoranti-vibracionesalmicrófono.Tireelmicrófonoatravésdelaaperturacentraldeladaptadoranti-vibraciones
empujando las cintas elásticas hacia el exterior.
• Sujeteelmicrófonopormediodelazapataasucámaraoauntrípode.
• Conectelatomadesalidadelmicrófonoconlatomadeentradaaudiodesucámarapormediodelcabledeconexiónsuministrado.
• Enciendaelmicrófonopormediodelinterruptorencendido/apagadoON/OFF.EiLEDverdeconrmaqueelmicrófonoestáencendido.
Instrucciones
Rango de frecuencia Característica polar
DÖRR GmbH
Postfach128•89202Neu-Ulm/Germany
Fon+4973197037-0•Fax+4973197037-37
[email protected]•www.doerrfoto.de
Las informaciones contenidas en este manual de instrucciones pueden ser modificadas sin aviso previo www.doerrfoto.de

Конденсаторный стерео микрофон для видеосъемки DÖRR CV02
Руководство пользователя
RUS
Благодарим вас за покупку конденсаторного микрофона DÖRR CV02. Этот микрофон был создан специально
для использования с фотоаппаратами. Этот микрофон совместим с видео и фотокамерами всех брендов. Он
легко устанавливается на камеру. Пожалуйста, внимательно прочитайте данное руководство пользователя, до
начала использования микрофона, чтобы гарантировать корректность и оптимальность работы.
1. Конденсаторный стерео микрофон
2. Отсек для батареи питания: для 9В батареи
3. Прочный алюминиевый корпус
4. Переключатель чувствительности входного
сигнала для подавления уровня шума -10 дБ
5. Включатель/Выключатель питания
6. Контактное гнездо 3,5мм
7. 2-х ступенчатый фильтр высоких частот,
уменьшающий посторонний шум на низких
частотах
8. Виброзащитное крепление
9. Крепежная пятка
Название составных компонентов
и их функции
Тип Направленный стерео конденсаторный микрофон с двумя каналами L/R
Частотная характеристика 30Гц – 20кГц
Стерео 2 канала L/R (правый и левый)
Чувствительность прибл.-33дБ = 1В/Па при1кГц
Отношение сигнал/ шум 76 дБ
Выходной импеданс 200 Ом
Переключатель чувствительности входного
сигнала для подавления уровня шума -10 дБ
Высокочастотный фильтр 80Гц
Выходной разъем 3,5мм Stereo
Источник питания 9В батарея питания (не входит в комплект)
Размеры 165x78x60мм
Вес (без батарей питания) прибл. 191г
➃
➄
➅
➆
➀
➂
➇
➈
➁
Технические характеристики
• Развинтитекорпуспочасовойстрелке.Установитебатареюпитания9Випроверьте,соблюдениеполярности.
• Закрепитевиброзащитноекреплениенакорпусемикрофона.Продвигайтемикрофончерезвнутреннееотверстие
виброзащитного крепления, вытягивая резиновые ремешки наружу.
• Послеэтогоустановитемикрофонспомощьюкрепежнойпяткинавашукамеруилинаштатив.
• Соединитевыходнойразъеммикрофонасвходнымаудиоразъемомкамерыспомощьювходящеговкомплекткабеля.
• ВключитепитаниемикрофонаспомощьюкнопкиON/O(Вкл./Выкл.).Зеленыйсветодиодныйиндикаторподтвердитвключение
микрофона
Использование микрофона
Частотная характеристика Характеристика направленности
DÖRR GmbH
Postfach128•89202Neu-Ulm/Germany
Fon+4973197037-0•Fax+4973197037-37
[email protected]•www.doerrfoto.de
Возможны изменения www.doerrfoto.de
