Daikin BRC52B61 User manual

OPERATING
MANUAL
OM-BRC52B-0617(2)-DAIKIN USA
Part No.: R08019046595B
English
Operating Manual
Handset Wireless
Français
Español
Mode D’emploi
Combiné sans fil
Manual De Instrucciones
Auricular Inalámbrico
OM-BRC52B-0617(2)-DAIKIN USA.indb 1OM-BRC52B-0617(2)-DAIKIN USA.indb 1 10/30/2017 3:47:03 PM10/30/2017 3:47:03 PM

OM-BRC52B-0617(2)-DAIKIN USA.indb 2OM-BRC52B-0617(2)-DAIKIN USA.indb 2 10/30/2017 3:47:03 PM10/30/2017 3:47:03 PM

i

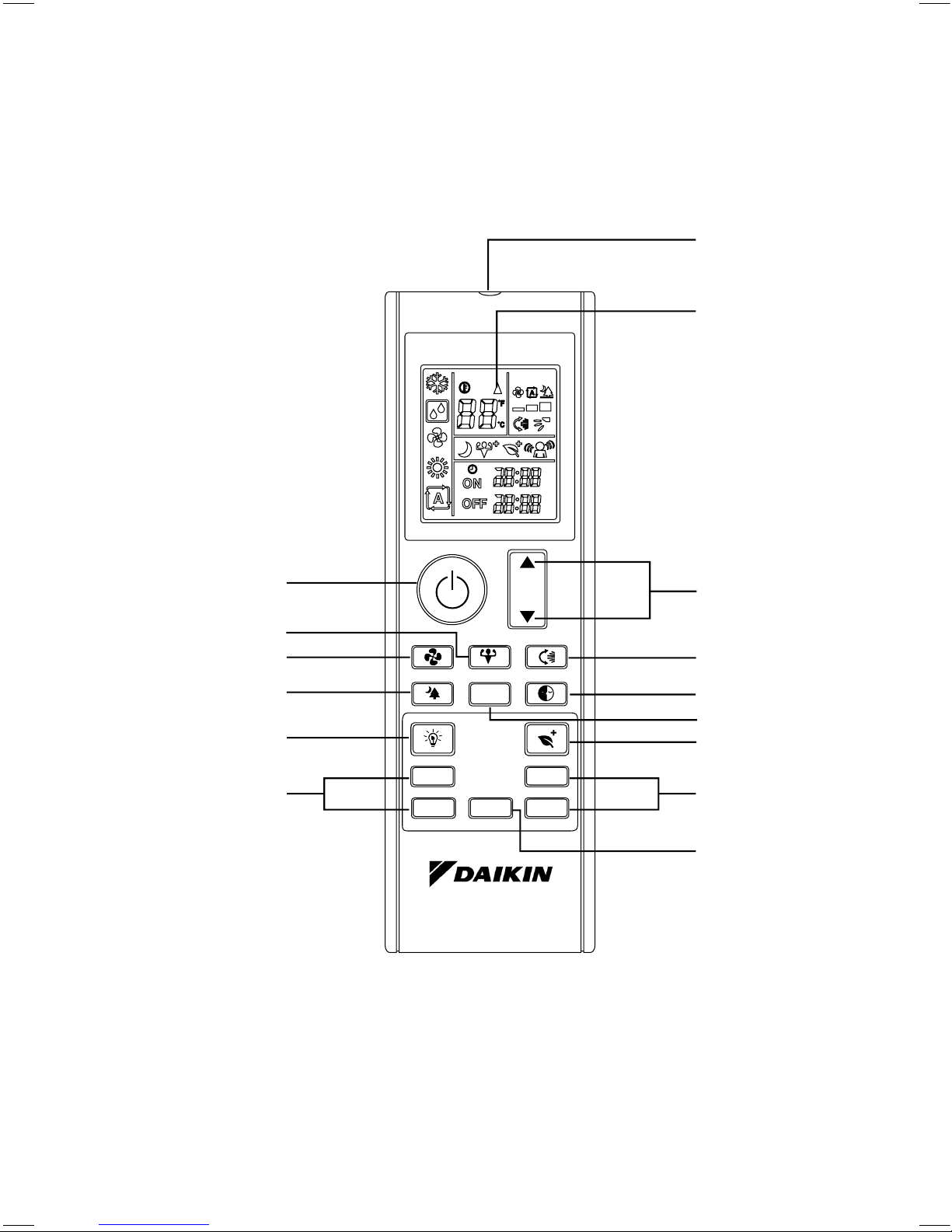

BRC52B61/62/63/64/65 Remote Controller Indication /
Indication De Télécommande BRC52B61/62/63/64/65 /
Indicación Del Mando A Distancia BRC52B61/62/63/64/65
SWING
TIMER
LED
CANCEL CLOCK CANCEL
OFF
ECO+
ON
ON/OFF
SLEEP
TEMP
1
2
13
6
12
5
14
8
10
3
7
4
9
15
11
MODE
FAN
POWERFUL
QUIET
OM-BRC52B-0617(2)-DAIKIN USA.indb 3OM-BRC52B-0617(2)-DAIKIN USA.indb 3 10/30/2017 3:47:03 PM10/30/2017 3:47:03 PM

ii
HOW TO MOUNT ONTO THE WALL /
COMMENT INSTALLER SUR LE MUR /
MONTAJE SOBRE LA PARED
SWING
TIMER
LED
CANCEL CLOCK CANCEL
OFF
ECO+
ON
ON/OFF
SLEEP
TEMP
SWING
TIMER
LED
CANCEL CLOCK CANCEL
OFF
ECO+
ON
ON/OFF
SLEEP
TEMP
MODE
FAN
POWERFUL
QUIET MODE
FAN
POWERFUL
QUIET
TO INSERT BATTERIES (AAA.R03) /
INTRODUIRE LES PILES (AAA.R03) /
INSERTE LAS PILAS (AAA.R03)
OM-BRC52B-0617(2)-DAIKIN USA.indb 4OM-BRC52B-0617(2)-DAIKIN USA.indb 4 10/30/2017 3:47:03 PM10/30/2017 3:47:03 PM

iii
REMOTE CONTROLLER LOSS PREVENTION WITH BALL
CHAIN (OPTIONAL) / PRÉVENTION CONTRE LA PERTE
DE LA TÉLÉCOMMANDE PAR CHAÎNETTE À BOULES
(FACULTATIF) / PREVENCIÓN DE PÉRDIDA DEL CONTROL
REMOTO CON CADENA DE BOLAS (OPCIONAL)
Cadena de bolas (350mm)
Remote controller
Télécommande
Control Remoto
Ball chain (350mm)
Chaînette à boules (350 mm)
Screw
Vis
Tornillo
Wall attachment screw
Vis de fixation murale
Tornillo de instalación en pared
Holder Support
Soutien de détenteur
Apoyo Holder
OM-BRC52B-0617(2)-DAIKIN USA.indb 5OM-BRC52B-0617(2)-DAIKIN USA.indb 5 10/30/2017 3:47:04 PM10/30/2017 3:47:04 PM

iv
Installation
1. Match the ring at the end of the ball chain
with the screw hole on the back of the
remote controller and secure it with the
screw.
2. Attach the holder and the ball chain as
above at the position where signals from
the remote controller can be received
easily.
3. Pass the ball chain through the back of the
holder and match the ring at the end of the
ball chain to the upper hole of the holder.
Fix the holder to the wall by putting
through 2 screws across it.
Installation
1. Faites correspondre l’anneau de l’extrémité
de la chaînette à boules avec le trou de vis
situé au dos de la télécommande et fi xez-le
à l’aide de la vis.
2. Fixez le support et la chaînette à boules
comme ci-dessus, dans une position
permettant une réception facile des signaux
de la télécommande.
3. Passez la chaînette à boules à l’arrière du
support et faites correspondre l’anneau de
l’extrémité de la chaînette à boules avec le
trou supérieur du support. Fixez le support
au mur à l’aide de 2 vis.
Instalación
1. Una el anillo del fi nal de la cadena de
bolas con el agujero del tornillo de la parte
trasera del control remoto y fíjelo con el
tornillo.
2. Coloque el soporte y la cadena de bolas,
como indica la imagen superior, en una
posición en que las señales del control
remoto se puedan recibir con facilidad.
3. Pase la cadena de bolas por la parte trasera
del soporte y una el anillo del fi nal de la
cadena de bolas con el agujero superior
del soporte. Fije el soporte en la pared
colocando 2 tornillos a través del soporte.
OM-BRC52B-0617(2)-DAIKIN USA.indb 6OM-BRC52B-0617(2)-DAIKIN USA.indb 6 10/30/2017 3:47:04 PM10/30/2017 3:47:04 PM

ENGLISH
1-1
Original Instruction
1. Transmission source
• The source where the signal will be transmitted.
2. Signal transmission indication
• Blink to confi rm that the last setting has been transmitted to the unit.
3. “ON/OFF” Button
• Press once to start the air conditioner unit.
• Press again to stop the unit.
4. Fan speed selection
• Pressing the button continuously will toggle the fan speed in the following order:
Low Med High Auto
• Stop pressing when the desired fan speed appears on the display screen.
5. Operation mode
• Press the MODE button to select the type of operating mode.
• For cooling only unit, the available modes are: COOL ( ), DRY ( ) and FAN ( ).
• For heat pump unit, the available modes are: AUTO ( ), COOL ( ), DRY ( ),
FAN ( ) and HEAT ( ).
• The AUTO ( ) mode is unavailable for chilled water system except 4-pipe system.
6. Automatic air swing
• Press the SWING button to activate the automatic air swing function.
• To distribute the air to a specifi c direction, press the SWING button and wait until the louver
move to the desired direction and press the button once again.
7. Powerful function
• Press the button for fast cooling or heating operation.
• Fan speed turn to maximum speed.
• Press again for smart cooling or heating operation.
• Fan speed turn to maximum speed and louver will be adjusted as according to the judgement of
sense function.
• Press again to deactivate the function.
• Available under HEAT and COOL modes only.
• Any change of fan speed will deactivate this function.
8. OFF timer setting
• Press the OFF TIMER button will activate the off timer function.
• Set the desired off time by pressing the OFF TIMER button continuously.
• Press the CANCEL button to cancel the off timer setting.
9. Quiet function
• Press the button for quiet operation.
• Fan speed turn to minimum speed.
• Press again to deactivate the function.
• Available under HEAT and COOL modes only.
• Any change of fan speed will deactivate this function.
OPERATING GUIDE
OM-BRC52B-0617(2)-DAIKIN USA.indb 1OM-BRC52B-0617(2)-DAIKIN USA.indb 1 10/30/2017 3:47:04 PM10/30/2017 3:47:04 PM

1-2
10. Clock time setting
• Press and hold CLOCK button to set the clock time.
11. ON timer setting
• Press the ON TIMER button will activate the on timer function.
• Set the desired on time by pressing the ON TIMER button continuously. If the timer is set to
7.30am, the air conditioner will turn on at 7.30am sharp.
• Press the CANCEL button to cancel the on timer setting.

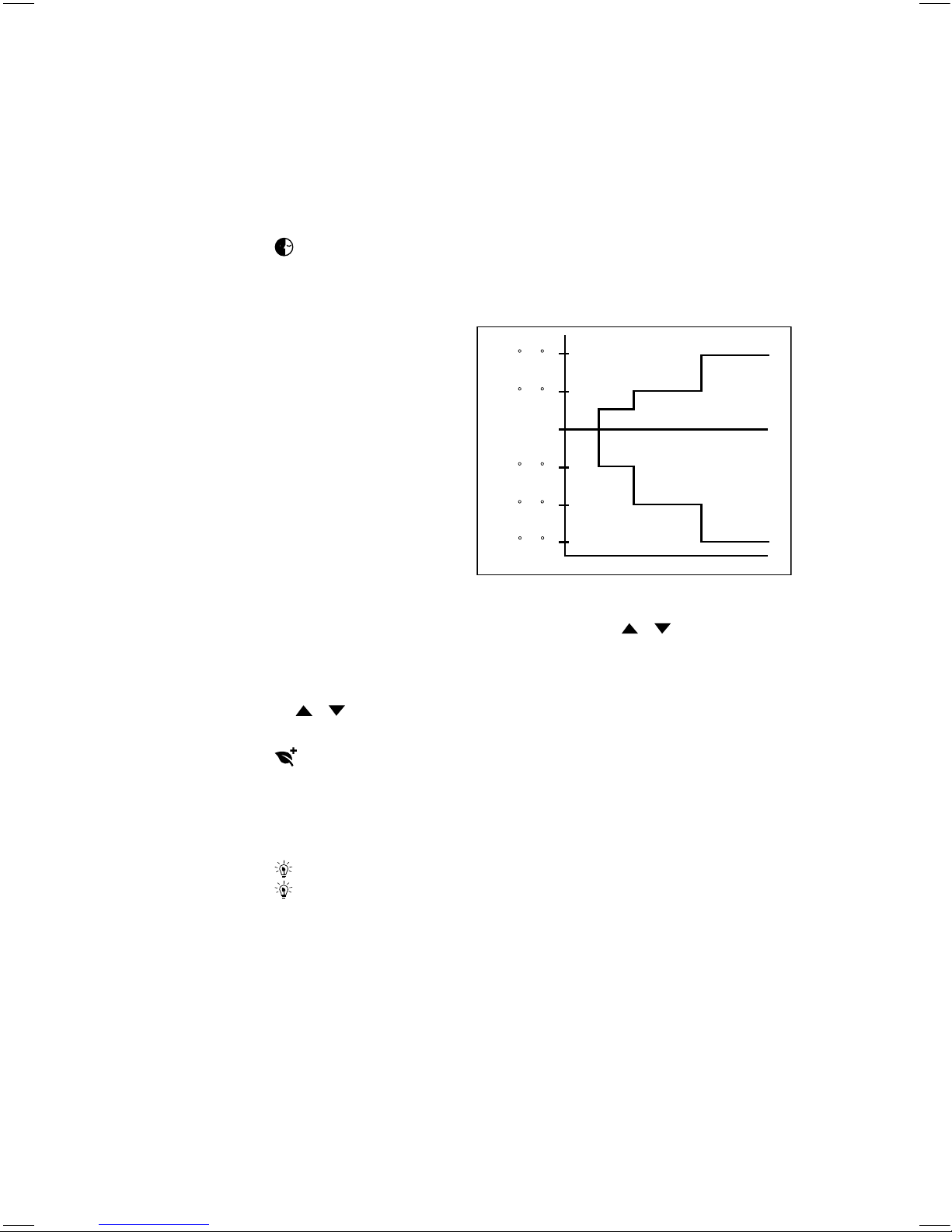

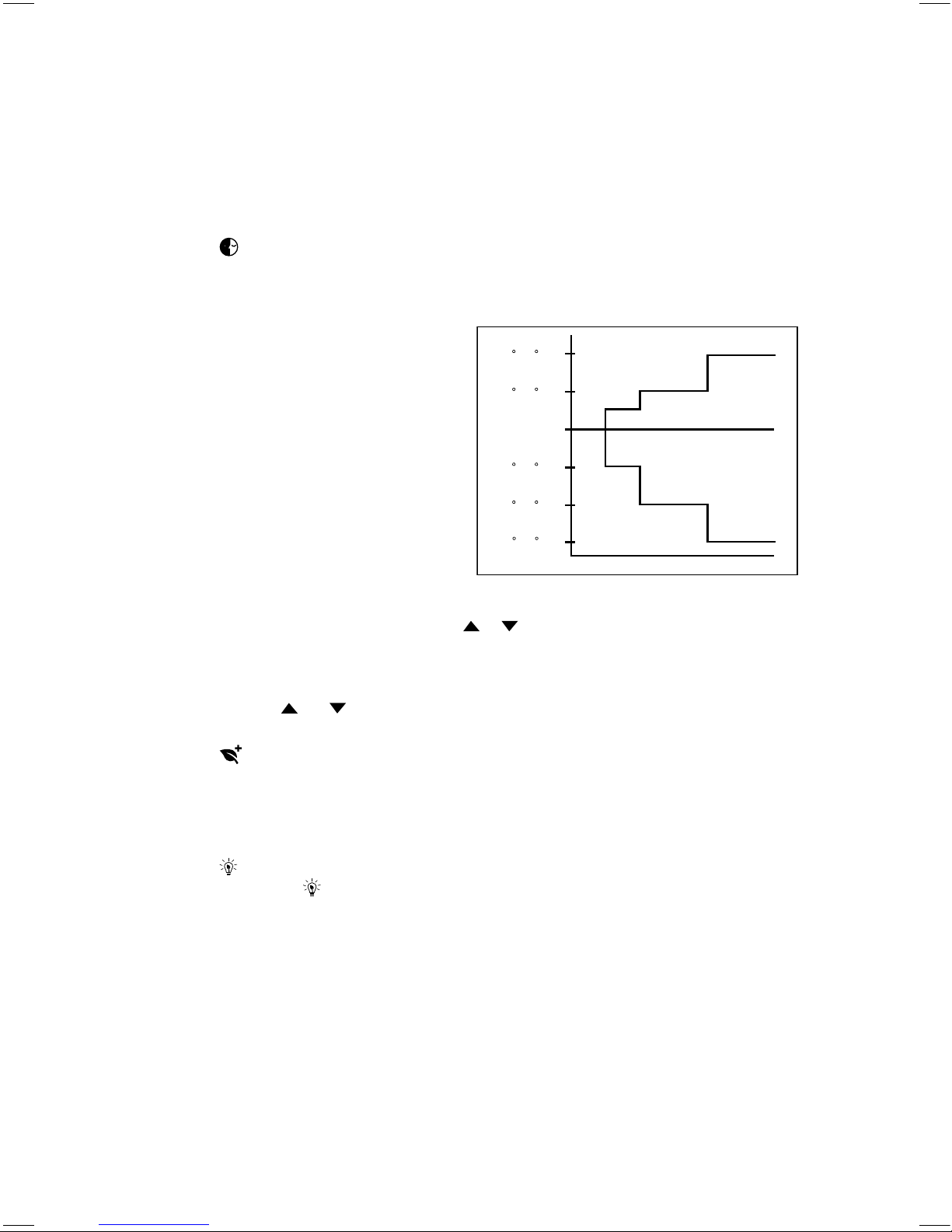

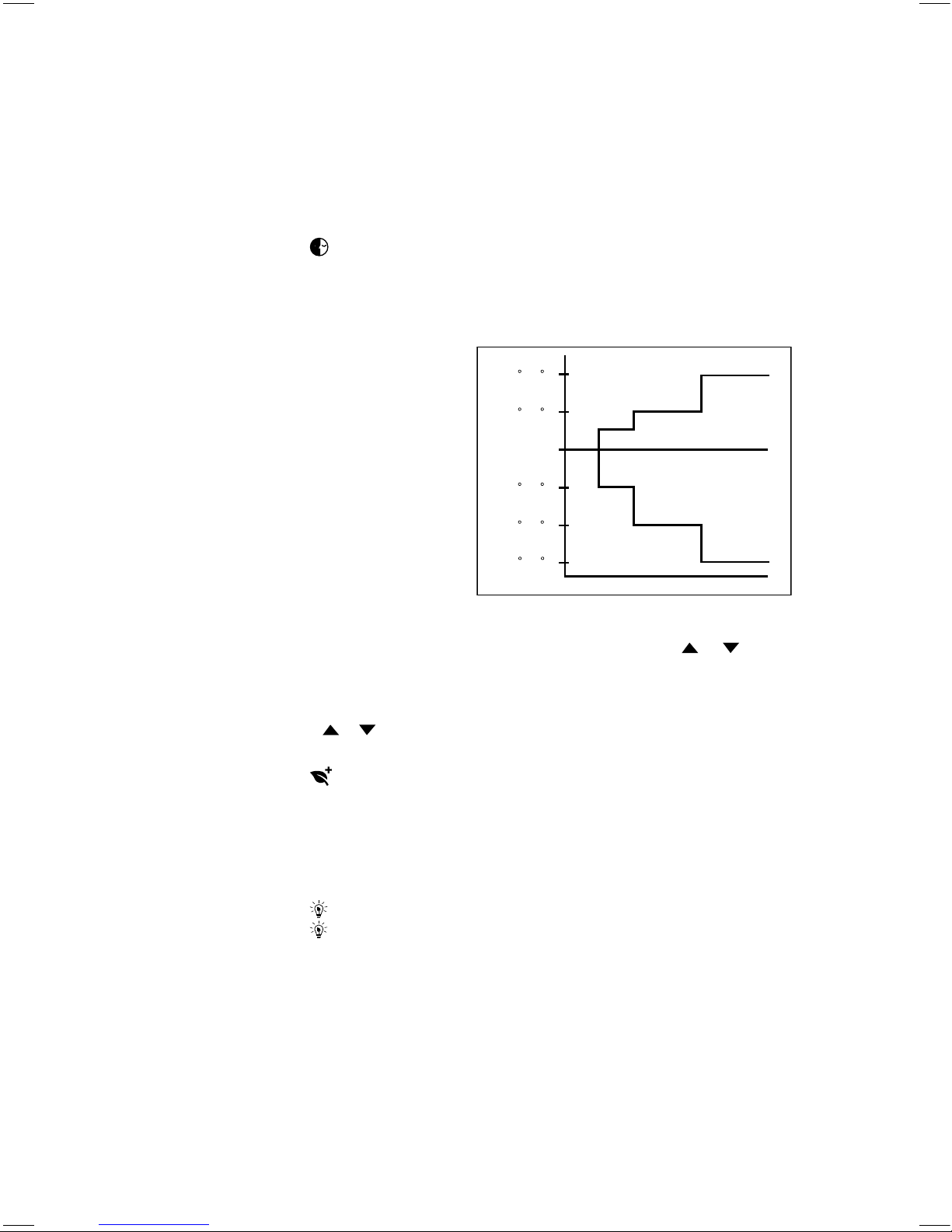

12. Sleep mode setting
• Press the button will activate the sleep mode function.
• This is an energy saving option. When the unit is operating under cooling mode, the set temperature
is increased by 0.9°F (0.5°C) after the fi rst half an hour, another 0.9°F (0.5°C) after the second half
an hour and 1.8°F (1°C) after the following 1 hour.
13. Temperature setting
• To set the desired room temperature, press the or button to increase or decrease the set
temperature.
• The temperature setting range is from 60.8°F (16°C) to 86.0°F (30°C)
(Optional setting 68.0°F (20°C) to 86.0°F (30°C)).
• Press both buttons and simultaneously to toggle from °C to °F setting.
14. ECO+ function
• Press the button for eco-friendly mode cooling or heating operation.
• Set temperature automatically adjust to eco-friendly level.
• Press again to deactivate the function.
• Available under HEAT and COOL modes only.
15. LED function
• Press the button to turn on/off the light on ceiling cassette unit.
• Continuosly press the button for 5 seconds to turn on/off the LED display on wall mounted unit.
• Available under HEAT, COOL, DRY, FAN and AUTO modes only.
• When the unit is operating under heating
mode, the set temperature is decreased
by 1.8°F (1°C) after the fi rst half an hour,
another 1.8°F (1°C) after the second half
an hour and 1.8°F (1°C) after the following
1 hour.
• This function is available under COOL,
HEAT and AUTO mode.
+ 3.6 F/2 C
+ 1.8 F/1 C
0 0.5 1 1.5 2
- 1.8 F/1 C
- 3.6 F/2 C
- 5.4 F/3 C
OM-BRC52B-0617(2)-DAIKIN USA.indb 2OM-BRC52B-0617(2)-DAIKIN USA.indb 2 10/30/2017 3:47:04 PM10/30/2017 3:47:04 PM

ENGLISH
1-3

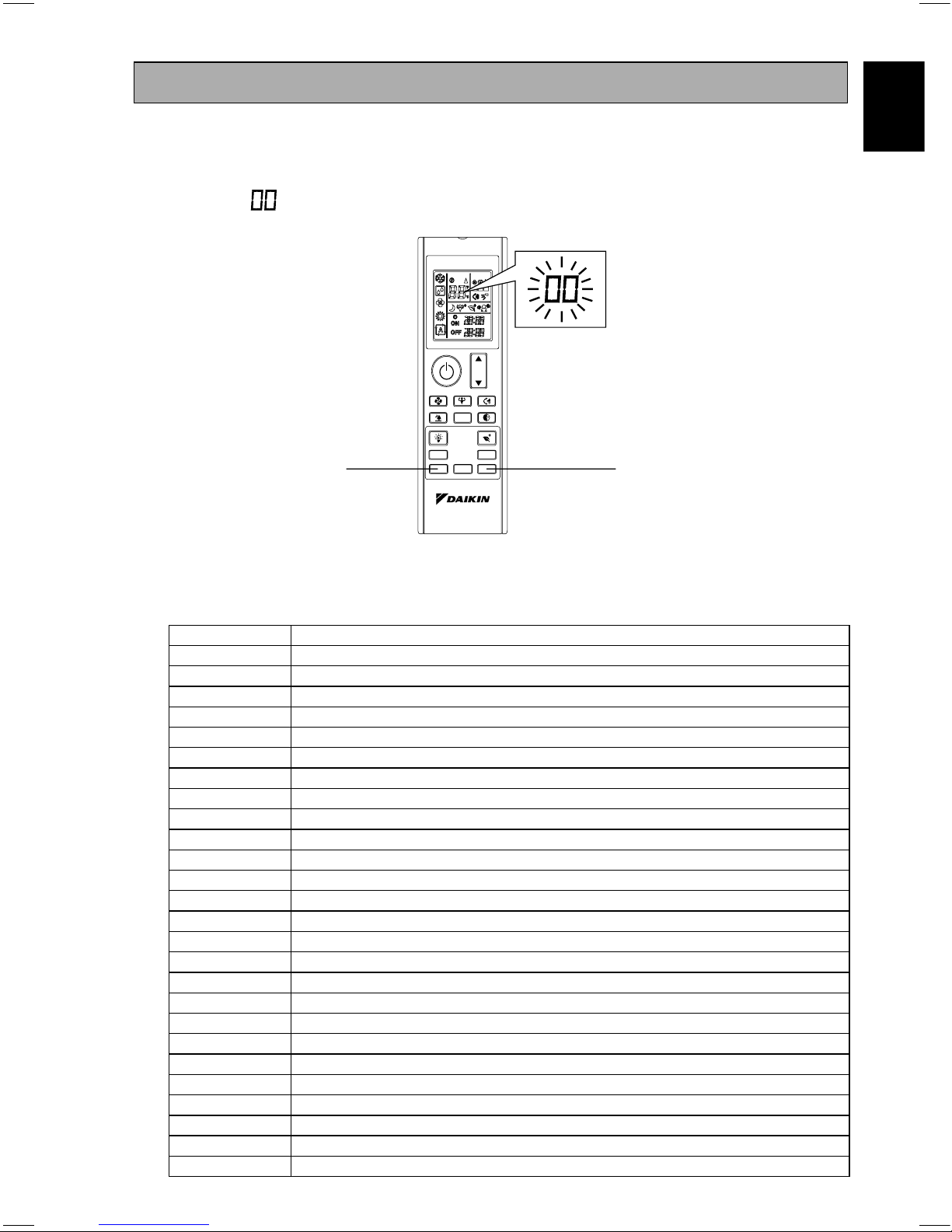

FAULT DIAGNOSIS BY REMOTE CONTROLLER
The temperature display sections indicate corresponding codes.
1. When the ON TIMER CANCEL button or OFF TIMER CANCEL button is held down for 5
seconds, a “ ” indication flashes on the temperature display section.
SWING
TIMER
LED
CANCEL CLOCK CANCEL
OFF
ECO+
ON
ON/OFF
MODE
FAN
SLEEP
POWERFUL
TEMP
QUIET
ON TIMER CANCEL OFF TIMER CANCEL
2. Press the ON TIMER CANCEL button or OFF TIMER CANCEL button repeatedly until a
continuous beep is produced.
• The code indication changes as shown below, and notifi es with a long beep.
ERROR CODE MEANING
00 NORMAL
A1 INDOOR PCB ERROR
A3 DRAIN PUMP ABNORMAL
A5 ANTIFREEZE (COOLING)/HEAT EXCHANGER OVERHEAT (HEATING)
A6 INDOOR FAN MOTOR ABNORMAL
AH ELECTRICAL AIR CLEANER ABNORMAL
C4 INDOOR HEAT EXCHANGER (1) THERMISTOR SHORT/OPEN
C5 INDOOR HEAT EXCHANGER (2) THERMISTOR SHORT/OPEN
C7 LOUVER LIMIT SWITCH ERROR
C9 INDOOR ROOM THERMISTOR SHORT/OPEN
E1 OUTDOOR PCB ERROR
E3 HIGH PRESSURE PROTECTION
E4 LOW PRESSURE PROTECTION
E5 COMPRESSOR MOTOR LOCK/COMPRESSOR OVERLOADED
E6 COMPRESSOR START-UP ERROR
E7 OUTDOOR DC FAN MOTOR LOCK
E8 AC INPUT OVER CURRENT
E9 EXV ERROR
EA 4 WAY VALVE ERROR
F3 DISCHARGE PIPE OVERHEAT
F6 HEAT EXCHANGER OVERHEAT
HO COMPRESSOR SENSOR SYSTEM ERROR
H3 HIGH PRESSURE SWITCH ERROR
H6 COMPRESSOR FEEDBACK DETECTION ERROR
H7 FAN MOTOR OVERLOADED/OVERCURRENT/SENSOR ABNORMAL
H8 AC CURRENT SENSOR ERROR
FAULT DIAGNOSIS (For Inverter only)
OM-BRC52B-0617(2)-DAIKIN USA.indb 3OM-BRC52B-0617(2)-DAIKIN USA.indb 3 10/30/2017 3:47:05 PM10/30/2017 3:47:05 PM

1-4
ERROR CODE MEANING
H9 OUTDOOR AIR THERMISTOR SHORT/OPEN
J1 PRESSURE SENSOR ERROR
J3 COMPRESSOR DISCHARGE PIPE THERMISTOR SHORT/OPEN/MISPLACED
J5 SUCTION PIPE THERMISTOR SHORT/OPEN
J6 OUTDOOR HEAT EXCHANGER THERMISTOR SHORT/OPEN
J7 SUBCOOLING HEAT EXCHANGER THERMISTOR SHORT/OPEN
J8 LIQUID PIPE THERMISTOR SHORT/OPEN
J9 GAS PIPE THERMISTOR SHORT/OPEN
L1 INVERTER OUTDOOR PCB ERROR
L3 OUTDOOR CONTROL BOX OVERHEAT
L4 HEAT SINK OVERHEAT
L5 IPM ERROR/IGBT ERROR
L8 INVERTER COMPRESSOR OVERCURRENT
L9 COMPRESSOR OVERCURRENT PREVENTION
LC COMMUNICATION ERROR (OUTDOOR CONTROL PCB AND INVERTER PCB)
P1 OPEN PHASE OR VOLTAGE UNBALANCE
P4 HEAT SINK THERMISTOR SHORT/OPEN
PJ CAPACITY SETTING ERROR
U0 INSUFFICIENT GAS
U2 DC VOLTAGE OUT OF RANGE
U4 COMMUNICATION ERROR
U7 COMMUNICATION ERROR (OUTDOOR CONTROL PCB AND IPM PCB)
UA INSTALLATION ERROR
UF PIPING & WIRING INSTALLATION MISMATCH/WRONG WIRING/INSUFFICIENT
GAS
UH ANTIFREEZE (OTHER ROOMS)
NOTE
1. A short beep and two consecutive beeps indicate non-corresponding codes.
2. To cancel the code display, hold the ON TIMER CANCEL button or OFF TIMER CANCEL button down for 5
seconds. The code display also cancel itself if the button is not pressed for 1 minute.
OM-BRC52B-0617(2)-DAIKIN USA.indb 4OM-BRC52B-0617(2)-DAIKIN USA.indb 4 10/30/2017 3:47:05 PM10/30/2017 3:47:05 PM

2-1
FRANÇAIS
1. Source de transmission
• La source d’où le signal sera transmis.
2. Indication de transmission de signal
• Clignotement pour confi rmer que le dernier réglage ait été transmis à l’unité.
3. Bouton « ON/OFF » (MARCHE’/ARRÊT)
• Appuyez une fois pour mettre le climatiseur en marche.
• Appuyez de nouveau pour éteindre le climatisateur.
4. Sélection de la vitesse du ventilateur
• Appuyez de façon continue sur le bouton pour transformer successivement la vitesse du
ventilateur comme suit :
Lent Moyen Rapide Auto
• Cessez d’appuyer lorsque la vitesse désirée apparaît sur l’écran d’affi chage.
5. Mode opérationnel
• Appuyez sur le bouton MODE pour sélectionner le type de mode opérationnel.
• Pour l’unité de refroidissement, les modes disponibles comprennent : COOL ( ) (FROID),
DRY ( ) (SEC) et FAN ( ) (VENTILATION).
• Pour l’unité de thermopompe, les modes disponibles comprennent : AUTO ( ) (AUTO),
COOL ( ) (FROID), DRY ( ) (SEC), FAN ( ) (VENTILATION) et HEAT ( ) (CHAUD).
• Le mode AUTO ( ) (AUTO) n’est pas disponible pour le système à eau glacée à l’exception du
système à 4 conduites.
6. Oscillation automatique de la ventilation
• Appuyez sur le bouton SWING pour activer la fonction d’oscillation automatique de la
ventilation.
• Pour orienter la ventilation dans une direction précise, appuyez sur le bouton SWING , attendez
ensuite que le volet de ventilation souffl e dans la direction désirée puis appuyez de nouveau sur le
bouton.
7. Fonction Powerful
• Appuyez sur le bouton pour refroidissement ou réchauff ement rapide.
• Le ventilateur tourne à sa vitesse maximale.
• Pressez de nouveau pour refroidissement ou réchauff ement intelligent.
• Le ventilateur tourne à sa vitesse maximale et le volet sera ajusté en fonction du jugement du capteur
fonction.
• Pressez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
• Toute modifi cation de la vitesse du ventilateur entraîne l’arrêt de cette fonction.
8. Programmer la minuterie d’arrêt
• Appuyez sur le bouton OFF TIMER pour activer la minuterie d’arrêt.
• Programmez l’heure désirée en appuyant continuellement sur le bouton OFF TIMER.
• Appuyez sur le bouton CANCEL pour annuler le programmation d’arrêt.
9. Fonction silence
• Appuyez sur le bouton pour un fonctionnement silencieux.
• Le ventilateur tourne à sa vitesse minimale.
• Pressez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
• Toute modifi cation de la vitesse du ventilateur entraîne l’arrêt de cette fonction.
MODE D’EMPLOI
Traduction des instructions d’origine
OM-BRC52B-0617(2)-DAIKIN USA.indb 1OM-BRC52B-0617(2)-DAIKIN USA.indb 1 10/30/2017 3:47:05 PM10/30/2017 3:47:05 PM

2-2
13. Réglage de la température
• Pour régler la température au niveau que vous souhaitez, appuyez sur le bouton ou pour
l’augmenter ou la baisser.
• La température se régle de 60,8°F (16°C) à 86,0°F (30°C) (Possibilité de régler de 68,0°F (20°C) à
86,0°F (30°C)).
• Appuyez sur les boutons et simultanément pour passer des °C aux °F et inversement.
14. Fonction ECO+
• Appuyez sur le bouton pour refroidissement ou réchauff ement en mode respectueux de
l’environnement.
• La température défi nie est automatiquement ajustée au niveau respectueux de l’environnement.
• Pressez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
15. Fonction LED
• Appuyez sur le bouton pour allumer/éteindre la lumière sur l’unité cassette de plafond.
• Appuyez sur le bouton de manière continue pendant 5 secondes pour allumer/éteindre le voyant
LED sur l’unité murale.
• Disponible seulement sur le mode HEAT (CHAUD), COOL (FROID), DRY (SEC), FAN
(VENTILATION) et AUTO.
10. Mettre l’horloge à l’heure
• Maintenez le bouton CLOCK enfoncé pour mettre l’horloge à l’heure.
11. Programmer la minuterie de mise en marche
• Appuyez sur le bouton ON TIMER pour activer la minuterie de mise en marche.
• Programmez l’heure désirée en appuyant continuellement sur le bouton ON TIMER. Si la minuterie
est programmée à 7h30, le climatiseur se mettra en marche à 7h30 pile.
• Appuyez sur le bouton CANCEL pour annuler le programmation de la minuterie.
12. Réglage du mode de nuit
• Appuyez sur le bouton pour activer la fonction de mode de nuit.
• Ceci est une option anti-gaspillage d’énergie. Lorsque l’unité fonctionne en mode de
refroidissement, la température réglée augmente de 0,9°F (0,5°C) au bout de la première demi-
heure, d’encore 0,9°F (0,5°C) au bout de la deuxième demi-heure et d’1,8°F (1°C) au bout de
l’heure suivante.
• Lorsque l’unité fonctionne en mode de
chauff age, la température réglée diminue
d’1,8°F (1°C) au bout de la première demi-
heure, d’encore 1,8°F (1°C) au bout de la
deuxième demiheure et d’1,8°F (1°C) au
bout de l’heure suivante.
• Cette fonction est disponible en mode
COOL (FROID), HEAT (CHAUD) et
AUTO (AUTO).
00,511,52
+ 3,6 F/2 C
+ 1,8 F/1 C
- 1,8 F/1 C
- 3,6 F/2 C
- 5,4 F/3 C
OM-BRC52B-0617(2)-DAIKIN USA.indb 2OM-BRC52B-0617(2)-DAIKIN USA.indb 2 10/30/2017 3:47:06 PM10/30/2017 3:47:06 PM

2-3
FRANÇAIS
FAUX DIAGNOSTICS PAR LA TELECOMMANDE
La partie d’affi chage de la température indique les codes correspondants.
1. Lorsque le bouton Annuler de la mise en marche par minuterie ON TIMER CANCEL (ANNULER
LA MISE À L’ARRÊT PAR MINUTERIE) ou le bouton de la mise à l’arrêt par minuterie OFF
TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) est enfoncé pendant
5 secondes, un signe « » clignote sur la partie d’affichage de la température.
SWING
TIMER
LED
CANCEL CLOCK CANCEL
OFF
ECO+
ON
ON/OFF
MODE
FAN
SLEEP
POWERFUL
TEMP
QUIET
ON TIMER CANCEL
(ANNULER LA MISE EN
MARCHE PAR MINUTERIE)
OFF TIMER CANCEL
(ANNULER LA MISE
À L’ARRÊT PAR
MINUTERIE)
2. Appuyez sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR
MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L’ARRÊT PAR MINUTERIE)
répétitivement jusqu’à cequ’un bip continu se produise.
• L’indication du code change comme montré ci dessous, et notifi e avec un long bip.
CODE DE
L’ERREUR SIGNIFICATION
00 NORMAL
A1 ERREUR PCB DANS LA SECTION INTÉRIEURE
A3 ANOMALIE DE LA POMPE DE VIDANGE
A5 ANTIGEL (REFROIDISSEMENT) / ÉCHANGEUR DE CHALEUR DE
SURCHAUFFE(CHAUFFAGE)
A6 ANOMALIE SUR LE VENTILATEUR D’INTÉRIEUR
AH ANOMALIE DU FILTRE À AIR ÉLECTRIQUE
C4 THERMISTOR DE L’ÉCHANGEUR THERMIQUE INTÉRIEUR (1) EN COURT-
CIRCUIT/OUVERT
C5 THERMISTOR DE L’ÉCHANGEUR THERMIQUE INTÉRIEUR (2) EN COURT-
CIRCUIT/OUVERT
C7 ERREUR DE L’INTERRUPTEUR DE LIMITE D’AILETTE
C9 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE PIÈCE INTÉRIEURE
E1 ERREUR DE CARTE EXTÉRIEURE
E3 PROTECTION HAUTE PRESSION
E4 PROTECTION BASSE PRESSION
E5 VERROU DU MOTEUR DU COMPRESSEUR /COMPRESSEUR SURCHARGÉ
E6 ERREUR DE DÉMARRAGE DU COMPRESSEUR
E7 VERROU DU MOTEUR DE VENTILATEUR CC EXTÉRIEURE
E8 SURINTENSITÉ D’ENTRÉE CA
E9 ERREUR EXV
EA ERREUR DE VANNE À 4 VOIES
FAUX DIAGNOSTICS (pour modèle à inverseur seulement)
OM-BRC52B-0617(2)-DAIKIN USA.indb 3OM-BRC52B-0617(2)-DAIKIN USA.indb 3 10/30/2017 3:47:06 PM10/30/2017 3:47:06 PM

2-4
CODE DE
L’ERREUR SIGNIFICATION
F3 TUYAUTERIE DE VIDANGE DE SURCHAUFFE
F6 ÉCHANGEUR DE CHALEUR DE SURCHAUFFE
HO ERREUR DU SYSTÈME DE CAPTEUR DU COMPRESSEUR
H3 ERREUR DE L’INTERRUPTEUR HAUTE PRESSION
H6 ERREUR DE DÉTECTION DE L’ALIMENTATION DU COMPRESSEUR
H7 SURCHARGE/SURINTENSITÉ DU MOTEUR DU VENTILATEUR/ANOMALIE DU
CAPTEUR
H8 ERREUR DU CAPTEUR DE COURANT CA
H9 THERMISTANCE À AIR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT
J1 ERREUR DU CAPTEUR DE PRESSION
J3 THERMISTANCE DE LA TUYAUTERIE DE VIDANGE DU COMPRESSEUR EN
COURT-CIRCUIT/OUVERTE/ MAL POSITIONNÉE
J5 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DU TUYAU
D’ASPIRATION
J6 THERMISTANCE D’ÉCHANGEUR DE CHALEUR EXTÉRIEUR EN COURT-CIRCUIT/
OUVERT
J7 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE L’ÉCHANGEUR
THERMIQUE DE SOUS- REFROIDISSEMENT
J8 THERMISTANCE DE LA TUYAUTERIE DU LIQUIDE EN COURT-CIRCUIT/
OUVERTE
J9 THERMISTANCE DE LA TUYAUTERIE DE GAZ EN COURT-CIRCUIT/OUVERTE
L1 ERREUR PCB EXTÉRIEURE DE L’INVERSEUR
L3 BOÎTIER DE COMMANDE EXTÉRIEUR DE SURCHAUFFE
L4 DISSIPATEUR THERMIQUE DE SURCHAUFFE
L5 ERREUR IPM /ERREUR IGBT
L8 SURINTENSITÉ DU COMPRESSEUR DE L’INVERSEUR
L9 PRÉVENTION DE SURINTENSITÉ DU COMPRESSEUR
LC ERREUR DE COMMUNICATION (PCB DE LA COMMANDE EXTÉRIEURE ET PCB
DE L’INVERSEUR)
P1 PHASE OUVERTE OU DÉSÉQUILIBRE DE TENSION
P4 THERMISTANCE DE DISSIPATEUR DE CHALEUR EN COURT-CIRCUIT/OUVERT
PJ ERREUR DE RÉGLAGE DE LA CAPACITÉ
U0 INSUFFISANCE DE GAZ
U2 TENSION CC HORS PLAGE
U4 ERREUR DE COMMUNICATION
U7 ERREUR DE COMMUNICATION (CARTE DE COMMANDE ET CARTE IPM)
UA ERREUR D’INSTALLATION
UF MAUVAISE CORRESPONDANCE DANS L’INSTALLATION DU CÂBLAGE ET DE LA
TUYAUTERIE/MAUVAIS CÂBLAGE/INSUFFISANCE EN GAZ
UH ANTIGEL (AUTRES PIÈCES)
REMARQUE
1. Un bip bref et deux bip consécutifs indique qu’il n’y a pas de codes correspondants.
2. Pour annuler l’affichage du code, appuyez pendant 5 secondes sur le bouton ON TIMER CANCEL
(ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE
À L’ARRÊT PAR MINUTERIE). Le code affiché s’annule lui même si le bouton n’est pas appuyé pendant 1
minute.
OM-BRC52B-0617(2)-DAIKIN USA.indb 4OM-BRC52B-0617(2)-DAIKIN USA.indb 4 10/30/2017 3:47:06 PM10/30/2017 3:47:06 PM

3-1
ESPAÑOL
Traducción de las instrucciones originales
1. Fuente de transmisión
• La fuente donde la señal será transmitida.
2. Indicación de transmisión de la señal
• Parpadea para confi rmar que el último ajuste ha sido transmitido a la unidad.
3. Botón “ON/OFF”
• Presione una vez para iniciar la unidad de aire acondicionado.
• Presione otra vez para parar la unidad.
4. Selección de la velocidad del ventilador
• Presione el botón continuamente dispondrá la velocidad del ventilador en el siguiente orden:
Bajo Medio Alto Auto
• Presione Stop cuando la velocidad del ventilador deseada aparece en la pantalla de visualización.
5. Modo de operación
• Presione el botón MODE para seleccionar el tipo de modo de operación.
• En las unidades de refrigeración solamente, los modos disponibles son: COOL ( ) (FRIO),
DRY ( ) (SECO) y FAN ( ) (VENTILACIÓN).
• Para la unidad de bomba de calor, los modos disponibles son: AUTO ( ) (AUTO),
COOL ( ) (FRIO), DRY ( ) (SECO), FAN ( ) (VENTILACIÓN) y HEAT ( ) (CALOR).
• El modo AUTO ( ) (AUTO) no está disponible para el sistema de agua enfriada excepto para el
sistema de 4 tuberías.
6. Oscilación de aire automática
• Presione el botón SWING para activar la función de oscilación automática de aire.
• Para distribuir el aire en una dirección específi ca, presione el botón SWING y espere hasta que
la paleta se mueva a la dirección deseada y presione de nuevo el botón.
7. Función Powerful
• Presione el botón para una operación de refrigeración o calefacción rápida.
• Velocidad de ventilación al máximo.
• Pulse de nuevo para refrigeración inteligente u operación de calefacción.
• La velocidad de ventilador se pondrá a máxima velocidad y la rejilla se ajustará según el juicio del
sensor función.
• Pulse de nuevo para desactivar la función.
• Válido sólo en los modos de HEAT (CALOR) y COOL (FRIO).
• Cualquier cambio de la velocidad del ventilador desactivará esta función.
8. Ajuste del temporizador en OFF
• Presione el botón OFF TIMER activará la función del temporizador desconectado.
• Ajuste la hora de desconexión deseada presionando el botón OFF TIMER continuamente.
• Presione el botón CANCEL para cancelar el ajuste del temporizador desconectado.
9. Función Silencio
• Presione el botón para funcionamiento silencioso.
• Velocidad de ventilación al mínimo.
• Pulse de nuevo para desactivar la función.
• Válido sólo en los modos de HEAT (CALOR) y COOL (FRIO).
• Cualquier cambio de la velocidad del ventilador desactivará esta función.
GUÍA DE UTILIZACIÓN
OM-BRC52B-0617(2)-DAIKIN USA.indb 1OM-BRC52B-0617(2)-DAIKIN USA.indb 1 10/30/2017 3:47:07 PM10/30/2017 3:47:07 PM

3-2
10. Ajuste de la hora del reloj
• Presione y sostenga el botón CLOCK para programar la hora.
11. Ajuste del temporizador en ON
• Presione el botón ON TIMER activará la función del temporizador conectado.
• Adjuste la hora deseada presionando el botón ON TIMER continuamente. Si el temporizador se
ajusta a las 7.30 a.m. el acondicionador de aire se conectará a las 7.30 a.m. en punto.
• Presione el botón CANCEL para cancelar el ajuste del temporizador conectado.
12. Ajuste del modo de dormir
• Presione el botón activará la función del modo de dormir.
• Esta es una opción de ahorro de energía. Cuando la unidad funciona bajo el modo de refrigeración,
la temperatura programada aumenta en 0,9°F (0,5°C) después de la primera media hora, otro 0,9°F
(0,5°C) después de la segunda media hora y 1,8°F (1°C) después de la hora siguiente.
13. Ajuste de la temperatura
• Para ajustar la temperatura deseada de la habitación, presione el botón o para incrementar o
disminuir la temperatura ajustada.
• El alcance de ajuste de la temperatura es de 60,8°F (16°C) a 86,0°F (30°C) (Ajuste opcional de
68,0°F (20°C) a 86,0°F (30°C)).
• Presione los botones y simultáneamente para cambiar el ajuste de °C a °F.
14. Función ECO+
• Presione el botón para modo ecológico de refrigeración u operación de calefacción.
• Confi gure el ajuste de la temperatura automáticamente a nivel ecológico.
• Pulse de nuevo para desactivar la función.
• Válido sólo en los modos de HEAT (CALOR) y COOL (FRIO).
15. Función LED
• Presione el botón para activar/desactivar la luz de la unidad del cartucho de techo.
• Presione el botón continuamente durante 5 segundos para activar/desactivar la pantalla LED en la
unidad montada en la pared.
• Válido sólo en los modos de HEAT (CALOR), COOL (FRIO), DRY (SECO), FAN
(VENTILACIÓN) y AUTO.
• Cuando la unidad funciona bajo el modo
de calefacción, la temperatura programada
disminuye en 1,8°F (1°C) después de
la primera media hora, otro 1,8°F (1°C)
después de la segunda media hora y
1,8°F (1°C) después de la hora siguiente.
• Esta función está disponible en los modos
COOL (FRIO), HEAT (CALOR) y
AUTO (AUTO).
00,511,52
+ 3,6 F/2 C
+ 1,8 F/1 C
- 1,8 F/1 C
- 3,6 F/2 C
- 5,4 F/3 C
OM-BRC52B-0617(2)-DAIKIN USA.indb 2OM-BRC52B-0617(2)-DAIKIN USA.indb 2 10/30/2017 3:47:07 PM10/30/2017 3:47:07 PM

3-3
ESPAÑOL
DIAGNOSIS DE FALLA POR CONTROL REMOTO
Las secciones de muestra de temperatura indican los códigos correspondientes.
1. Cuando el botón ON TIMER CANCEL (CANCELACIÓN DE ENCENDIDO DEL
TEMPORIZADOR) o el botón OFF TIMER CANCEL (CANCELACIÓN DE APAGADO DEL
TEMPORIZADOR) se mantiene presionado por 5 segundos, la indicación “ ” titila en la
sección de muestra de temperatura.
SWING
TIMER
LED
CANCEL CLOCK CANCEL
OFF
ECO+
ON
ON/OFF
MODE
FAN
SLEEP
POWERFUL
TEMP
QUIET
ON TIMER CANCEL
(CANCELACIÓN DE ENCENDIDO
DEL TEMPORIZADOR)
OFF TIMER CANCEL
(CANCELACIÓN
DE APAGADO DEL
TEMPORIZADOR)
2. Presione el botón de ON TIMER CANCEL (CANCELACIÓN DE ENCENDIDO DEL
TEMPORIZADOR) o el botón OFF TIMER CANCEL (CANCELACIÓN DE APAGADO DEL
TEMPORIZADOR) repetidamente hasta que se produzca un pitido continuo.
• La indicación de código cambia como se muestra abajo, y notifi ca con un beep largo.
CÓDIGO
DE ERROR SIGNIFICADO
00 NORMAL
A1 ERROR EN PCB DE INTERIOR
A3 ANORMALIDAD EN BOMBA DE DRENAJE
A5 ANTICONGELANTE (REFRIGERACIÓN)/SOBRECALENTAMIENTO DE
INTERCAMBIADOR DE CALOR (CALENTAMIENTO)
A6 ANORMALIDAD EN MOTOR DE VENTILADOR INTERIOR
AH ANORMALIDAD DEL LIMPIADOR DE AIRE ELÉCTRICO
C4 TERMISTOR DEL INTERCAMBIADOR DE CALOR (1) INTERIOR EN CORTO/
ABIERTO
C5 TERMISTOR DEL INTERCAMBIADOR DE CALOR (2) INTERIOR EN CORTO/
ABIERTO
C7 ERROR DEL INTERRUPTOR DE LÍMITE DE REJILLA
C9 TERMISTOR HABITACIÓN EN CORTO/ABIERTO
E1 ERROR EXTERIOR PCB
E3 PROTECCIÓN DE ALTA PRESIÓN
E4 PROTECCIÓN DE BAJA PRESIÓN
E5 CIERRE DE MOTOR COMPRESOR/COMPRESOR SOBRECARGADO
E6 ERROR DE INICIO DE COMPRESOR
E7 CIERRE DE MOTOR DE VENTILADOR EXTERIOR CC
E8 SOBRECORRIENTE DE ENTRADA CA
E9 ERROR EXV
EA ERROR DE VÁLVULA DE 4 VÍAS
DIAGNOSIS DE FALLA (sólo para el tipo Invertido)
OM-BRC52B-0617(2)-DAIKIN USA.indb 3OM-BRC52B-0617(2)-DAIKIN USA.indb 3 10/30/2017 3:47:08 PM10/30/2017 3:47:08 PM

3-4
CÓDIGO
DE ERROR SIGNIFICADO
F3 SOBRECALENTAMIENTO DE TUBO DE DESCARGA
F6 SOBRECALENTAMIENTO DE INTERCAMBIADOR DE CALOR
HO ERROR DE SISTEMA DE SENSOR COMPRESOR
H3 ERROR DEL INTERRUPTOR DE ALTA PRESIÓN
H6 ERROR DE DETECCIÓN DE RETROALIMENTACIÓN DE COMPRESOR
H7 MOTOR DEL VENTILADOR SOBRECARGADO/SOBRETENSIÓN/ANORMALID AD
DEL SENSOR
H8 ERROR DE SENSOR DE CORRIENTE CA
H9 TERMISTOR DE AIRE EXTERIOR CORTO/ABIERTO
J1 ERROR DEL SENSOR DE PRESIÓN
J3 TERMISTOR DE TUBO DE COMPRESOR DE DESCARGA CORTA/ABIERTA/FUERA
DE SITIO
J5 TERMISTOR DEL TUBO DE SUCCIÓN EN CORTO/ABIERTO
J6 TERMISTOR DE INTERCAMBIADOR DE CALOR EXTERIOR CORTO/ABIERTO
J7 TERMISTOR DEL INTERCAMBIADOR DE CALOR DE SUBREFRIGERACIÓN EN
CORTO/ABIERTO
J8 TERMISTOR DE TUBO DE LÍQUIDO CORTO/ABIERTO
J9 TERMISTOR DE TUBO DE GAS CORTO/ABIERTO
L1 ERROR DE PCB EXTERIOR DEL INVERSOR
L3 SOBRECALIENTAMIENTO DE CAJA DE CONTROL EXTERIOR
L4 RECALENTAMIENTO DE DISIPADOR TÉRMICO
L5 ERROR IPM/ERROR IGBT
L8 TERMISTOR DEL TUBO DE LÍQUIDO EN CORTO/ABIERTO
L9 TERMISTOR DEL TUBO DE GAS EN CORTO/ABIERTO
LC ERROR DE COMUNICACIÓN (PCB DE CONTROL EXTERIOR Y PCB INVERSOR)
P1 FASE ABIERTA O DESEQUILIBRIO DE TENSIÓN
P4 TERMISTOR DE DISIPADOR TÉRMICO CORTO/ABIERTO
PJ ERROR DE CONFIGURACIÓN DE CAPACIDAD
U0 GAS INSUFICIENTE
U2 VOLTAJE CC FUERA DE ALCANCE
U4 ERROR DE COMUNICACIÓN
U7 ERROR DE COMUNICACIÓN (UNIDAD EXTERIOR PCB E IPM PCB)
UA ERROR DE INSTALACIÓN
UF DISCORDANCIA DE INSTALACIÓN DE TUBERÍA Y CABLEADO/CABLEADO
INCORRECTO/GAS INSUFICIENTE
UH ANTICONGELANTE (OTRAS HABITACIONES)
NOTA
1. Un beep corto y dos beeps consecutivos indican códigos que no corresponden.
2. Para cancelar la exhibición del código, tenga presionado el botón de ON TIMER CANCEL (CANCELACIÓN
DE ENCENDIDO DEL TEMPORIZADOR) o el botón de OFF TIMERCANCEL (CANCELACIÓN DE
APAGADO DEL TEMPORIZADOR) durante 5 segundos. La exhibición del código también se cancela por si
misma si el botón no se presiona durante1 minuto.
OM-BRC52B-0617(2)-DAIKIN USA.indb 4OM-BRC52B-0617(2)-DAIKIN USA.indb 4 10/30/2017 3:47:08 PM10/30/2017 3:47:08 PM

OM-BRC52B-0617(2)-DAIKIN USA.indb 22OM-BRC52B-0617(2)-DAIKIN USA.indb 22 10/30/2017 3:47:08 PM10/30/2017 3:47:08 PM

• In the event that there is any conflict in the interpretation of this manual and any translation of the
same in any language, the English version of this manual shall prevail.
• The manufacturer reserves the right to revise any of the specification and design contain herein
at any time without prior notification.
• En cas de désaccord sur l’interprétation de ce manuel ou une de ses traductions, la version
anglaise fera autorité.
• Le fabriquant se réserve le droit de modifier à tout moment et sans préavis la conception et les
caractéristiques techniques des appareils présentés dans ce manuel.
• En caso de conflicto en la interpretación de este manual, y en su traducción a cualquier idioma,
prevalecerá la versión inglesa.
• El fabricante se reserva el derecho a modificar cualquiera de las especificaciones y diseños
contenidos en el presente manual en cualquier momento y sin notificación previa.
Lot 60334, Persiaran Bukit Rahman Putra 3,
Taman Perindustrian Bukit Rahman Putra,
47000 Sungai Buloh, Selangor Darul Ehsan,
Malaysia.
Head ofce:
Umeda Center Bldg., 2-4-12, Nakazaki-Nishi,
Kita-ku, Osaka, 530-8323 Japan
Tokyo ofce:
JR Shinagawa East Bldg., 2-18-1, Konan,
Minato-ku, Tokyo, 108-0075 Japan
http://www.daikin.com/global/
OM-BRC52B-0617(2)-DAIKIN USA.indb 23OM-BRC52B-0617(2)-DAIKIN USA.indb 23 10/30/2017 3:47:08 PM10/30/2017 3:47:08 PM
