Daikin GS02 User manual

Руководство По Зксплуатации
Беспроводное Дистанционное Управление
Manuale Di Funzionamento
Ricevitore senza fili
T rkçe
Kullanım Kılavuzu
Kablosuz Kulaklık
English
Operating Manual
Handset Wireless
Français
Deutsch
Italiano
Español
Pycckий
Mode D’emploi
Combiné sans fil
Bedienungsanleitung
Drahtloses Handgerät
Manual De Instrucciones
Auricular Inalámbrico
TURBO
QUIET SLEEP
MODE
TIMER
CANCEL
ON OFF
SWING FAN
CANCEL CLOCK
OPERATING
MANUAL
OM-GS02-1011(2)-DAIKIN
Part No.: R08019037090B

i
TURBO
QUIET SLEEP
MODE
TIMER
CANCEL
ON OFF
SWING FAN
CANCEL CLOCK
3
5
12
7
11
9
6
1
2
4
8
10
13
GS02 Remote Control Indication / Indication De
Télécommande GS02 / GS02-Fernbedienungsanzeige /
Indicazioni Telecomando GS02 / Indicación Del Mando
A Distancia GS02 / Индикация пульта дистанционного
управления GS02 /GS02 Uzaktan Kumanda Göstergeleri

ii
TURBO
QUIET SLEEP
MODE
TIMER
CANCEL
ON OFF
SWING FAN
CANCEL CLOCK
TURBO
QUIET SLEEP
MODE
TIMER
CANCEL
ON OFF
SWING FAN
CANCEL CLOCK
21
3
R03 / AAA 1.5V
R03 / AAA 1.5V
Remove batteries if the air conditioner
is not in use for a long period of time.
Use 2 "AAA" 1.5V Batteries.
HOW TO MOUNT ONTO THE WALL / COMMENT INSTALLER SUR LE
MUR / ANBRINGEN DER FERNSTEUERUNG AN DER WAND / COME
FISSARE L’ASTUCCIO DEL TELECOMANDO ALLA PARETE / MONTAJE
SOBRE LA PARED / КАК УСТАНОВИТЬ НА СТЕНУ / DUVARA NASIL
YERLEfiT‹R‹L‹R
TO INSERT BATTERIES (AAA.R03) / INTRODUIRE LES PILES (AAA.R03) /
EINSETZEN DER BATTERIEN (AAA.R03)/ INSERIMENTO DELLE BATTERIE
(AAA.R03) / INSERTE LAS PILAS (AAA.R03) / УСТАНОВКА БАТАРЕЙ
(AAA.R03) / P‹LLER NASIL TAKILIR (AAA.R03)

iii
Installation
Match the ring at the end of the ball chain with the screw hole on the back of the remote
controller and secure it with the screw.
Attach the holder and the ball chain as above at the position where signals from the
remote controller can be received easily.
Pass the ball chain through the back of the holder and match the ring at the end of the
ball chain to the upper hole of the holder. Fix the holder to the wall by putting through
2 screws across it.
1.
2.
3.
REMOTE CONTROLLER LOSS PREVENTION WITH BALL CHAIN (OPTIONAL) /
PRÉVENTION CONTRE LA PERTE DE LA TÉLÉCOMMANDE PAR CHAÎNETTE À
BOULES (FACULTATIF) / DIE FERNBEDIENUNG IST DURCH EINE KUGELKETTE VOR
VERLUST GESICHERT (OPTIONAL) / PREVENZIONE PERDITA TELECOMANDO
CONCATENAASFERA(OPZIONALE)/PREVENCIÓNDEPÉRDIDADELCONTROL
REMOTO CON CADENA DE BOLAS (OPCIONAL) / ПРЕДОТВРАЩЕНИЕ
ПОТЕРИ ПДУ С ПОМОЩЬЮ ШАРИКОВОЙ ЦЕПИ (ДОПОЛНИТЕЛЬНОЕ
ОБОРУДОВАНИЕ) / Z‹NC‹RLE UZAKTAN KUMANDANIN KAYBOLMASININ
ÖNLENMES‹ (‹STE⁄E BA⁄LI)
Remote controller
Télécommande
Fernbedienung
Telecomando
Control Remoto
Пульт дистанционного управления
Uzaktan kumanda
Screw
Vis
Schraube
Vite
Tornillo
Винт
Vida
Wall attachment screw
Vis de Þxation murale
Schraube für Wandbefestigung
Vite Þssaggio a parete
Tornillo de instalación en pared
Винт настенного крепления
Duvar ba¤lant› vidas›
Holder
Support
Halterung
Supporto
Soporte
Держатель
Tutucu
Ball chain (350mm)
Chaînette à boules (350mm)
Kugelkette (350mm)
Catena a sfera (350mm)
Cadena de bolas (350mm)
Шариковая цепь (350мм)
Zincir (350mm)

iv
Installation
Faites correspondre l’anneau de
l’extrémité de la chaînette à boules
avec le trou de vis situé au dos de
la télécommande et Þxez-le à l’aide
de la vis.
Fixezlesupportetlachaînetteà boules
comme ci-dessus, dans une position
permettant une réception facile des
signaux de la télécommande.
Passez la chaînette à boules à l’arrière
du support et faites correspondre
l’anneau de l’extrémité de la chaînette
à boules avec le trou supérieur du
support. Fixez le support au mur à
l’aide de 2 vis.
Installation
Legen Sie den Ring am Ende der
Kugelkette auf die Schraubbohrung
an der Rückseite der Fernbedienung
und befestigen Sie ihn mit der
Schraube.
Montieren Sie die Halterung und
die Kugelkette wie oben gezeigt
an der Stelle, an der Signale von
der Fernbedienung gut empfangen
werden können.
Führen Sie die Kugelkette durch die
Rückseite der Halterung und legen
Sie den Ring am Kettenende auf
das obere Loch in der Halterung.
Befestigen Sie die Halterung mit 2
Schrauben an der Wand.
Installazione
Far combaciare l’anello all’estremità
della catena a sfera con il foro della
vite sul retro del telecomando e Þssare
bene con la vite.
Fissare il supporto e la catena a sfera
al di sopra del punto in cui possono
essere ricevuti facilmente i segnali dal
telecomando.
Far passare la catena a sfera attraverso
il retro del supporto e far combaciare
l’anello all’estremità della catena con
il foro superiore del supporto. Fissare
il supporto alla parete mettendo 2 viti
attraverso di esso.
1.
2.
3.
1.
2.
3.
1.
2.
3.
Instalación
Una el anillo del Þnal de la cadena
de bolas con el agujero del tornillo
de la parte trasera del control remoto
y fíjelo con el tornillo.
Coloque el soporte y la cadena
de bolas, como indica la imagen
superior, en una posición en que las
señales del control remoto se puedan
recibir con facilidad.
Pase la cadena de bolas por la parte
trasera del soporte y una el anillo
del Þnal de la cadena de bolas con
el agujero superior del soporte. Fije
el soporte en la pared colocando 2
tornillos a través del soporte.
Монтаж
Соотнесите кольцо на конце
шариковой цепи с винтовым
отверстием в задней части
п у л ь та д и с та н ц и о н н о го
управления и закрепите его с
помощью винта.
Прикрепите держатель и
шариковую цепь, как показано
выше, в положении, где
обеспечивается легкий прием
сигнала ПДУ.
Проденьте шариковую цепь
через заднюю часть держателя
и соотнесите кольцо на конце
шариковой цепи с верхним
о т в е р с т и е м д е ржат е л я .
Прикрепите держатель к стене
с помощью 2 винтов.
Montaj
Zincirin sonundaki halkayla
uzaktan kumandan›n arkas›ndaki
vida deli¤ini efllefltirin ve vidayla
sabitleyin.
Tutucu ve zinciri uzaktan
kumandadan gelen sinyallerin
kolaycaal›nabilece¤iyerinüzerine
yerlefltirin.
Zinciri tutucunun arkas›ndan
geçirin ve zincirin sonundaki
halkay› tutucunun üst deli¤i
ile efllefltirin. Tutucuyu her iki
viday› içinden geçirerek duvara
sabitleyin.
1.
2.
3.
1.
2.
3.
1.
2.
3.

v

1
GUÍA DE UTILIZACIÓN
Fuente de transmisión
La fuente donde la señal será transmitida.
Indicación de transmisión de la señal
Parpadea para conÞrmar que el último ajuste ha sido transmitido a la unidad.
Botón “ON/OFF”
Presione una vez para iniciar la unidad de aire acondicionado.
Presione otra vez para parar la unidad.
Selección de la velocidad del ventilador
Presione el botón continuamente dispondrá la velocidad del ventilador en el siguiente
orden: Bajo Medio Alto Auto
Presione Stop cuando la velocidad del ventilador deseada aparece en la pantalla de
visualización.
Modo de operación
Presione el botón MODE para seleccionar el tipo de modo de operación.
En las unidades de refrigeración solamente, los modos disponibles son: COOL( )(FRIO),
DRY ( )(SECO) y FAN ( ) (VENTILACIÓN).
Para la unidad de bomba de calor, los modos disponibles son: AUTO ( ), COOL ( )
(FRIO), DRY ( )(SECO), FAN ( ) (VENTILACIÓN) y HEAT ( ) (CALOR).
El modo AUTO ( ) no está disponible para el sistema de agua enfriada excepto para
el sistema de 4 tuberías
.
Oscilación de aire automática
Presione el botón SWING para activar la función de oscilación automática de aire.
Para distribuir el aire en una dirección especíÞca, presione el botón SWING y espere
hasta que la paleta se mueva a la dirección deseada y presione de nuevo el botón.
Método de selección del modo de oscilación (No aplicable para cartucho
de techo de serie A&C)
Pulse el botón SWING ( )durante 4 segundos para entrar en el modo de conÞguración
de campo. Durante el modo de conÞguración de campo, sólo mostrará el SWING MODE
() (MODO SWING).
Pulse el botón y para seleccionar la rotación del SWING MODE ( ) (MODOS
SWING) desde el Modo de Oscilación 1 al Modo de Oscilación 3.
Hay 3 SWING MODE (MODOS SWING) diferentes, que son:
Modo swing 1 Modo swing 2 Modo swing 3
El SWING MODE (MODO SWING) no se activará a menos que SWING esté
activado.
SWING está indicado por el logo:
Si no se cambia el modo durante 4 segundos, el aparato funcionará de acuerdo con el SWING
MODE ( )(MODOS SWING) seleccionado.
Función del turbo (depende del modelo)
Apriete para una operación de refrigeración o calefacción rápida.
Velocidad de ventilación al máximo.
Pulse de nuevo para desactivar la función.
Válido sólo en los modos de HEAT (CALOR) y COOL (FRIO).
Cualquier cambio de la velocidad del ventilador desactivará esta función.
1.
•
2.
•
3.
•
•
4.
•
•
5.
•
•
•
•
6.
•
•
•
•
•
•
7.
•
•
•
•
•
Traducción de las instrucciones originales
ESPAÑOL

2
Ajuste del temporizador en OFF
Presione el botón OFF TIMER activará la función del temporizador desconectado.
Ajuste la hora de desconexión deseada presionando el botón OFF TIMER continuamente.
Presione el botón CANCEL para cancelar el ajuste del temporizador desconectado.
Función Silencio (depende del modelo)
Pulse
para funcionamiento silencioso.
Velocidad de ventilación al mínimo.
Pulse de nuevo para desactivar la función.
Cualquier cambio de la velocidad del ventilador desactivará esta función.
Ajuste de la hora del reloj
Presione y sostenga el botón para programar la hora.
Ajuste del temporizador en ON
Presione el botón ON TIMER activará la función del temporizador conectado.
Adjuste la hora deseada presionando el botón ON TIMER continuamente. Si el temporizador
se ajusta a las 7.30 a.m. el acondicionador de aire se conectará a las 7.30 a.m. en punto.
Presione el botón CANCEL para cancelar el ajuste del temporizador conectado.

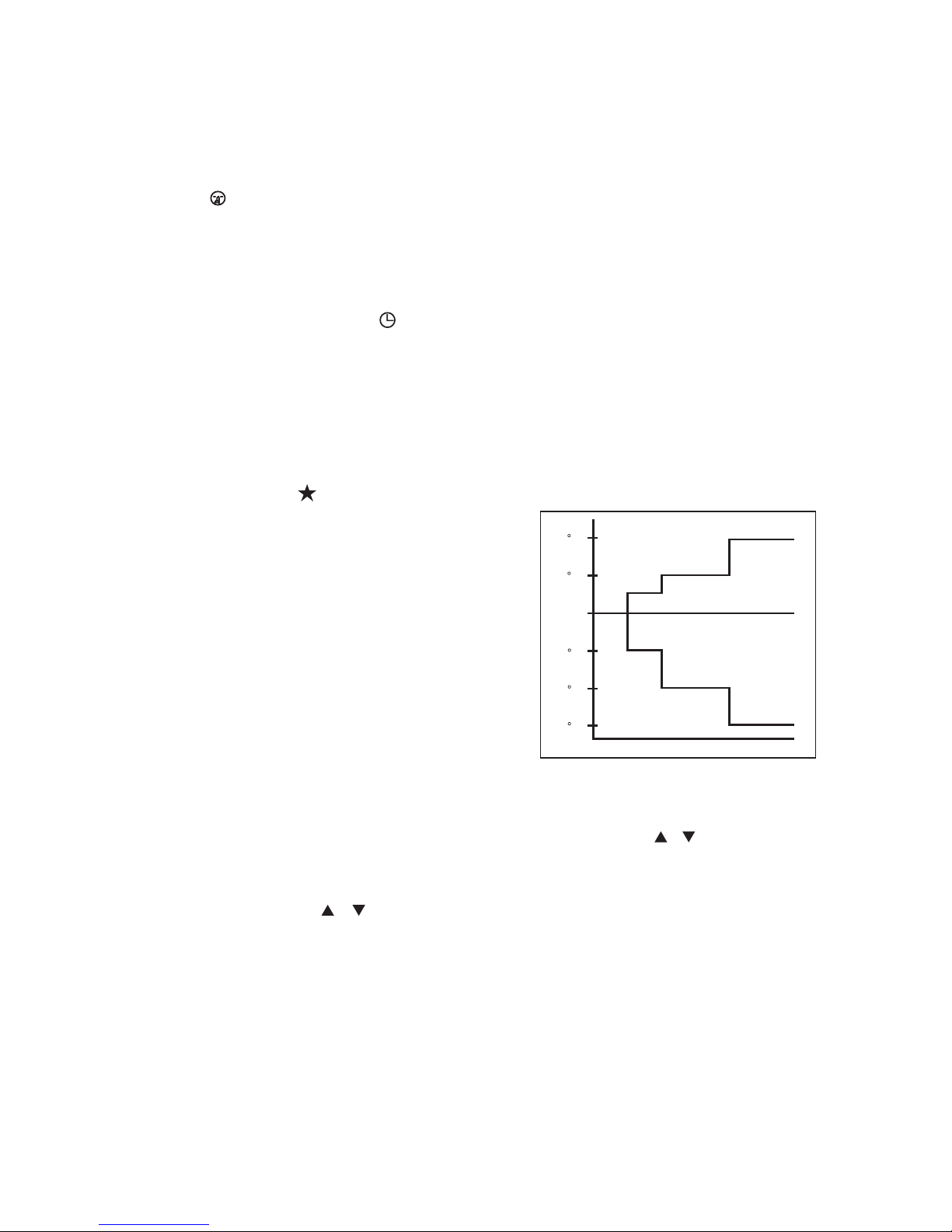

Ajuste del modo de dormir
Presione el botón activará la función del modo de dormir.
Esta es una opción de ahorro de energía. Cuando la
unidad funciona bajo el modo de refrigeración, la
temperatura programada aumenta en 0,5°C después
de la primera media hora, otro 0,5°C después de
la segunda media hora y 1°C después de la hora
siguiente.
Cuando la unidad funciona bajo el modo de
calefacción, la temperatura programada disminuye
en 1°C después de la primera media hora, otro 1°C
después de la segunda media hora y 1°C después
de la hora siguiente.
Esta función está disponible en los modos COOL (FRIO), HEAT (CALOR) y AUTO
Ajuste de la temperatura
Para ajustar la temperatura deseada de la habitación, presione el botón o para incrementar
o disminuir la temperatura ajustada.
El alcance de ajuste de la temperatura es de 16°C a 30°C (Ajuste opcional de 20°C a 30°C).
Presione los botones y simultáneamente para cambiar el ajuste de °C a °F.
8.
•
•
•
9.
•
•
•
•
10.
•
11.
•
•
•
12.
•
•
•
•
13.
•
•
•
+2 C
+1 C
- 1 C
- 2 C
0 0,5 1 1,5 2
- 3 C

3
DIAGNOSIS DE FALLA POR CONTROL REMOTO
Las secciones de muestra de temperatura indican los códigos correspondientes.
Cuando el botón ON TIMER CANCEL(CANCELACIÓN DE ENCENDIDO DEL TEMPORIZADOR) o el botón
OFF TIMER CANCEL (CANCELACIÓN DE APAGADO DEL TEMPORIZADOR) se mantiene presionado por
5 segundos, la indicación “
” titila en la sección de muestra de temperatura.
Presione el botón de ON TIMER CANCEL (CANCELACIÓN DE ENCENDIDO DEL TEMPORIZADOR) o el
botón OFF TIMER CANCEL (CANCELACIÓN DE APAGADO DEL TEMPORIZADOR) repetidamente hasta
que se produzca un pitido continuo.
La indicación de código cambia como se muestra abajo, y notifica con un beep largo.
1.
2.
•
TURBO
QUIET SLEEP
MODE
TIMER
CANCEL
ON OFF
SWING FAN
CANCEL CLOCK
DIAGNOSIS DE FALLA (sólo para el tipo Invertido)
CÓDIGO DE ERROR SIGNIFICADO
00 NORMAL
A1 ERROR EN PCB DE INTERIOR
A3 ANORMALIDAD EN BOMBA DE DRENAJE
A5 ANTICONGELACIÓN (FRÍO)/SOBRECALENTAMIENTO DEL INTERCAMBIADOR DE CALOR (CALOR)
A6 ANORMALIDAD EN MOTOR DE VENTILADOR INTERIOR
AH ANORMALIDAD DEL LIMPIADOR DE AIRE ELÉCTRICO
C4 TERMISTOR DEL INTERCAMBIADOR DE CALOR (1) INTERIOR EN CORTO/ABIERTO
C5 TERMISTOR DEL INTERCAMBIADOR DE CALOR (2) INTERIOR EN CORTO/ABIERTO
C7 ERROR DEL INTERRUPTOR DE LÍMITE DE REJILLA
C9 TERMISTOR HABITACIÓN EN CORTO/ABIERTO
E1 ERROR DE PCB EXTERIOR
E3 PROTECCIÓN DE ALTA PRESIÓN
E4 PROTECCIÓN DE BAJA PRESIÓN
E5 BLOQUEO DEL MOTOR DEL COMPRESOR/COMPRESOR SOBRECARGADO
E6 ERROR DE ARRANQUE DEL COMPRESOR
E7 MOTOR VENTILADOR CC EXTERIOR TRABADO
E8 SOBRECORRIENTE EN ENTRADA DE CA
E9 ERROR EXV
EA ERROR EN VÁLVULA DE 4 VÍAS
F3 SOBRECALENTAMIENTO TUBERÍA DE DESCARGA
F6 SOBRECALENTAMIENTO DEL INTERCAMBIADOR DE CALOR
HO ERROR DEL SISTEMA DEL SENSOR DEL COMPRESOR
H3 ERROR DEL INTERRUPTOR DE ALTA PRESIÓN
H6 ERROR DE DETECCIÓN DE RESPUESTA DEL COMPRESOR
H7 MOTOR DEL VENTILADOR SOBRECARGADO/SOBRETENSIÓN/ANORMALIDAD DEL SENSOR
H8 ERROR EN SENSOR DE CORRIENTE ALTERNA
ON TIMER CANCEL
(CANCELACIÓN DE ENCENDIDO
DEL TEMPORIZADOR) OFF TIMER CANCEL
(CANCELACIÓN DE APAGADO
DEL TEMPORIZADOR)
ESPAÑOL

4
Un beep corto y dos beeps consecutivos indican códigos que no corresponden.
Para cancelar la exhibición del código, tenga presionado el botón de ON TIMER CANCEL (CANCELACIÓN DE
ENCENDIDO DEL TEMPORIZADOR) o el botón de OFF TIMER CANCEL (CANCELACIÓN DE APAGADO
DELTEMPORIZADOR) durante 5 segundos. La exhibición del código también se cancela por si misma si el botón
no se presiona durante 1 minuto.
1.
2.
NOTA
CÓDIGO DE ERROR SIGNIFICADO
H9 TERMISTOR DE AIRE EXTERIOR EN CORTO/ABIERTO
J1 ERROR DEL SENSOR DE PRESIÓN
J3 TUBERÍA DESCARGA DEL COMPRESOR EN CORTO/ABIERTO/MAL COLOCADO
J5 TERMISTOR DEL TUBO DE SUCCIÓN EN CORTO/ABIERTO
J6 TERMISTOR DEL INTERCAMBIADOR DE CALOR EXTERNO EN CORTO/ABIERTO
J7 TERMISTOR DEL INTERCAMBIADOR DE CALOR DE SUBREFRIGERACIÓN EN CORTO/ABIERTO
J8 TERMISTOR DEL TUBO DE LÍQUIDO EN CORTO/ABIERTO
J9 TERMISTOR DEL TUBO DE GAS EN CORTO/ABIERTO
L1 ERROR DE PCB EXTERIOR DEL INVERSOR
L3 SOBRECALENTAMIENTO DE LA CAJA DE CONTROL EXTERIOR
L4 SOBRECALENTAMIENTO DEL DISIPADOR TÉRMICO
L5 ERROR DE IPM/ERROR DE IGBT
L8 SOBRETENSIÓN DEL COMPRESOR INVERSOR
L9 PREVENCIÓN DE SOBRETENSIÓN DEL COMPRESOR
LC ERROR DE COMUNICACIÓN (PCB DE CONTROL EXTERIOR Y PCB INVERSOR)
P1 FASE ABIERTA O DESEQUILIBRIO DE TENSIÓN
P4 TERMISTOR DEL DISIPADOR TÉRMICO EN CORTO/ABIERTO
PJ ERROR DE CONFIGURACIÓN DE CAPACIDAD
U0 GAS INSUFICIENTE
U2 TENSIÓN DE CC FUERA DE RANGO
U4 ERROR DE COMUNICACIÓN
U7 ERROR DE COMUNICACIÓN (PCB DE CONTROL EXTERIOR Y PCB IPM)
UA ERROR DE INSTALACIÓN
UF DISCORDANCIA DE INSTALACIÓN DE TUBERÍA Y CABLEADO/CABLEADO INCORRECTO/ GAS
INSUFICIENTE
UH ANTICONGELACIÓN (OTRAS HABITACIONES)

MEMO / LE MÉMO / MITTEILUNG / PROMEMORIA /
EL MEMORÁNDUM / ПАМЯТКА /NOT

Zandvoordestraat 300, B-8400 Oostende,
Belgium
Importer for Turkey:
DAIKIN ISITMA VE SOGUTMA SISTEMLERI
SANAYI TICARET A.S.
Hurriyet Mah.E5 Yanyol, Uzeri No.57,
34876, Kartal Istanbul.
In the event that there is any conflict in the interpretation of this manual and any translation of the
same in any language, the English version of this manual shall prevail.
The manufacturer reserves the right to revise any of the specification and design contain herein
at any time without prior notification.
En cas de désaccord sur l’interprétation de ce manuel ou une de ses traductions, la version
anglaise fera autorité.
Le fabriquant se réserve le droit de modifier à tout moment et sans préavis la conception et les
caractéristiques techniques des appareils présentés dans ce manuel.
Im Falle einer widersprüchlichen Auslegung der vorliegenden Anleitung bzw. einer ihrer
Übersetzungen gilt die Ausführung in Englisch.
Änderungen von Design und technischen Merkmalen der in dieser Anleitung beschriebenen
Geräte bleiben dem Hersteller jederzeit vorbehalten.
Nel caso ci fossero conflitti nell’interpretazione di questo manuale o delle sue stesse traduzioni
in altre lingue, la versione in lingua inglese prevale.
Il fabbricante mantiene il diritto di cambiare qualsiasi specificazione e disegno contenuti qui
senza precedente notifica.
En caso de conflicto en la interpretación de este manual, y en su traducción a cualquier idioma,
prevalecerá la versión inglesa.
El fabricante se reserva el derecho a modificar cualquiera de las especificaciones y diseños
contenidos en el presente manual en cualquier momento y sin notificación previa.
В случае противоречия перевода данного руководства с другими переводами одного и
того же текста, английский вариант рассматривается как приоритетный.
Завод-изготовитель оставляет за собой право изменять характеристики и конструкцию
в любое время без предварительного уведомления.
Bu k›lavuzun anlafl›lmas›nda bir çat›flma oldu¤unda ve farkl› dillerdeki tercümeler farkl›l›k
gösterdi¤inde, bu k›lavuzun ‹ngilizce sürümü üstün tutulacakt›r.
Üretici burada bulunan herhangi teknik özellikleri ve tasar›mlar› herhangi bir zamanda ve önceden
haber vermeden de¤ifltirme hakk›n› sakl› tutar.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
DAIKIN MCQUAY MIDDLE EAST FZE
P.O.Box 18674, Galleries 4, 11th Floor,
Downtown Jebel Ali, Dubai, UAE.
