Defort Dwm-210 User manual

DWM-210

93728212

Bedienungsanleitung..........................3

User’s Manual ....................................6

Mode d’emploi................................... 9

Instrucciones de servicio..................12

Manual de instruções.......................15

Istruzione per l’uso...........................18

Gebruiksaanwijzing..........................21

Brugervejledning ..............................24

Bruksanvisning.................................27

Bruksanvisning.................................30

Käyttöohje ........................................33

Kasutusjuhend .................................36

Instrukcija.........................................38

Instrukcija.........................................41

   .........44

  .......47

   ................50

Instruksja obsugi .............................53

Návod k použití ................................56

Uputstvo za korisnike.......................59

Használati utasítás ..........................62

Manual de utilizare...........................65

Navodilo za uporabo ........................68

BOS Upute za uporabu ...................71

  ............................74

Kullanm klavuzu.............................77

...........80

yellow-green

blue 0

brown

yellow-green

blue

brown

5Cable connection to the mains socket

230 V 400 V

42 3

400V 230V

OVER HEAT

380V

220V

380V/220V

50HZ

POWER

SCHWEISSGERÄT

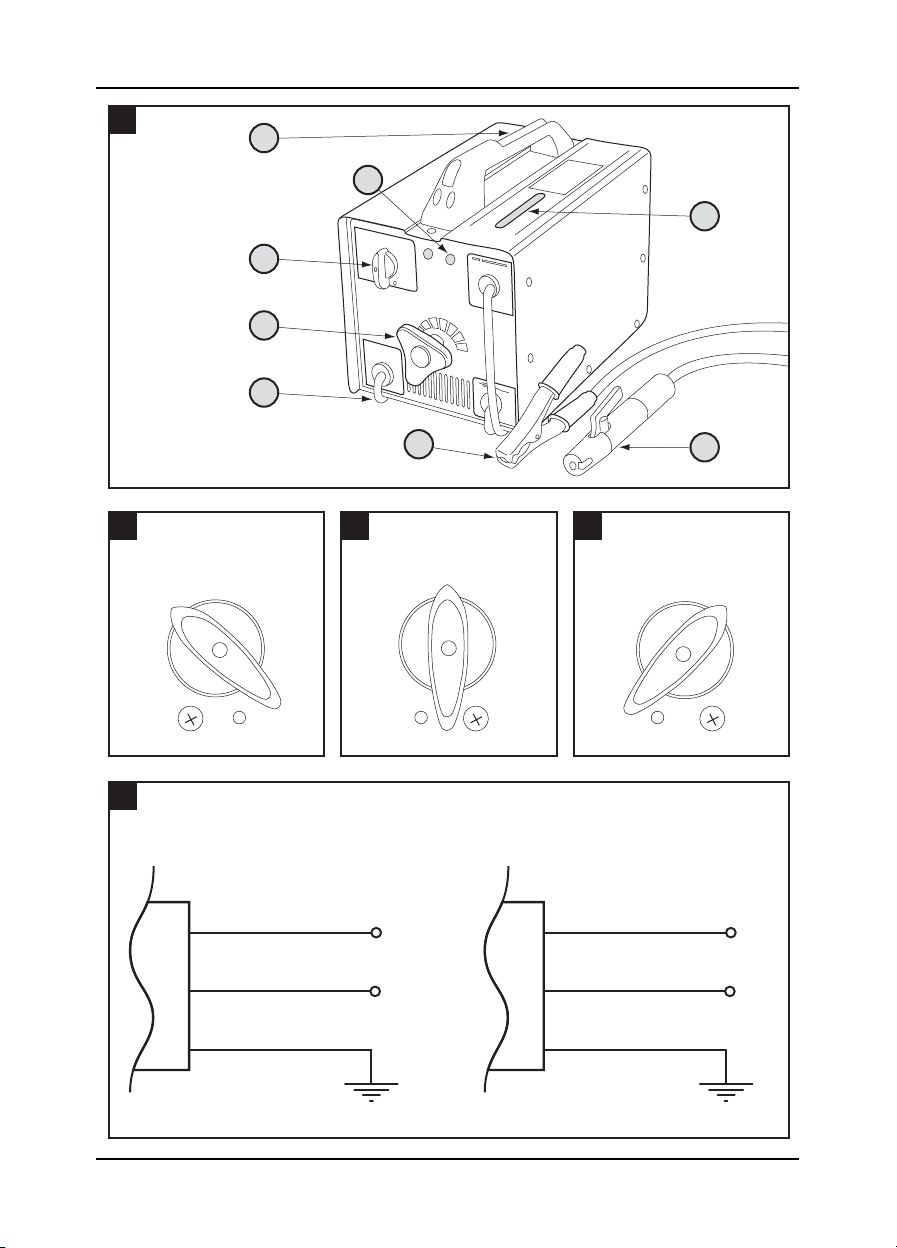

1. GERÄTEBESCHREIBUNG

1. Elektrodenhalter

2. Masseklemme

3. Einstellrad für Schweißstrom

4. Umschalter

5. Kontrolllampe für Überhitzung

6. Schweißstromskala

7. Tragegriff

8. Netzkabel

2. LIEFERUMGANG

Schweißgerät

Schweißplatzausrüstung

3. WICHTIGE HINWEISE

Bitte lesen Sie die Gebrauchsanweisung sorgfältig

durch und beachten Sie deren Hinweise. Machen Sie

sich anhand dieser Gebrauchsanweisung mit dem Ge-

rät, dem richtigen Gebrauch sowie den Sicherheitshin-

weisen vertraut.

SICHERHEITSHINWEISE

Unbedingt beachten

ACHTUNG

Verwenden Sie das Gerät nu r gemäß seiner Eignung,

die in dieser Anleitung aufgeführt wird: Lichtbogen-

handschweißen mit Mantelelektroden.

Unsachgemäße Handhabung dieser Anlage kann für

Personen, Tiere und Sachwerte gefährlich sein. Der

Benutzer der Anlage ist für die eigene Sicherheit sowie

für die anderer Personen verantwortlich: Lesen Sie un-

bedingt diese Gebrauchsanweisung und beachten sie

die Vorschriften.

• Reparaturen oder/und Wartungsarbeiten dürfen nur

von qualizierten Personen durchgeführt werden.

• Es dürfen nur die im Lieferumfang enthaltenen

Schweißleitungen verwendet werden.

• Sorgen Sie für angemessene Pege des Gerätes.

• Das Gerät sollte während der Funktionsdauer nicht

eingeengt oder direkt an der Wand stehen, damit

immer genügend Luft durch die Öffnungs-schlitze

aufgenommen werden kann. Vergewissern Sie sich,

dass das Gerät richtig an das Netz angeschlossen

ist (abb. 6). Vermeiden Sie jede Zugbeanspruchung

des Netzkabels. Stecken Sie das Gerät aus, bevor

Sie es andernorts aufstellen wollen.

• Achten Sie auf den Zustand der Schweißkabel, der

Elektrodenzange sowie der Masseklemmen; Abnüt-

zung an der Isolierung und an den strom führenden

Teilen können eine gefährliche Situation hervorrufen

und die Qualität der Schweißarbeit mindern.

• Lichtbogenschweißen erzeugt Funken, geschmol-

zene Metallteile und Rauch, beachten Sie daher:

Alle brennbaren Substanzen und/oder Materialien

vom Arbeitsplatz entfernen.

• Überzeugen Sie sich, dass ausreichend Luftzufuhr

zur Verfügung steht.

• Schweißen sie nicht auf Behältern, Gefäßen oder

Rohren, die brennbare Flüssigkeit oder Gase ent-

halten haben. Vermeiden Sie jeden direkten Kontakt

mit dem Schweißstromkreis; die Leerlaufspannung,

die zwischen Elektrodenzange und Masseklemme

auftritt, kann gefährlich sein.

• Lagern oder verwenden Sie das Gerät nicht in

feuchter oder in nasser Umgebung oder im Regen

• Schützen Sie die Augen mit dafür bestimmten

Schutzgläsern (DIN Grad 9-10), die Sie auf dem

beigelegten Schutzschild befestigen. Verwenden

Sie Handschuhe und trockene Schutzkleidung, die

frei von Öl und Fett ist, um die Haut nicht ultraviolet-

ten Strahlungen des Lichtbogens auszusetzen.

BEACHTEN SIE!

• Die Lichtstrahlung des Lichtbogens kann die Augen

schädigen und Verbrennungen auf der Haut hervor-

rufen.

• Das Lichtbogenschweißen erzeugt Funken und

Tropfen von geschmolzenem Metall, das ge-

schweißte Arbeitstück beginnt zu glühen und bleibt

relativ lange sehr heiß.

• Beim Lichtbogenschweißen werden Dämpfe frei, die

möglicherweise schädlich sind. Jeder Elektroschock

kann möglicherweise tödlich sein.

• Nähern Sie sich dem Lichtbogen nicht direkt im Um-

kreis von 15 m.

• Schützen Sie sich (auch umstehende Personen) gegen

die eventuell gefährlichen Effekte des Lichtbogens.

• Warnung: Abhängig von der Netzanschlussbe din-

gung am Anschlusspunkt des Schweißgerätes,

kann es im Netz zu Störungen für andere Verbrau-

cher führen.

ACHTUNG!

Bei überlasteten Versorgungsnetzen und Strom-krei-

sen können während des Schweißens für andere Ver-

braucher Störungen verursacht werden. Im Zweifels-

falle ist das Stromversorgungsunternehmen zu Rate

zu ziehen.

GEFAHRENQUELLEN BEIM LICHTBOGEN

SCHWEISSEN

Beim Lichtbogenschweißen ergeben sich eine Reihe

von Gefahrenquellen. Es ist daher für den Schweißer

besonders wichtig, nachfolgende Regeln zu beachten,

um sich und andere nicht zu gefährden und Schäden

für Mensch und Gerät zu vermeiden.

1. Arbeiten auf der Netzspannungsseite, z.B. an Ka-

beln, Steckern, Steckdosen usw. nur vom Fach-

mann ausführen lassen. Dies gilt insbesondere für

das Erstellen von Zwischenkabeln.

2. Bei Unfällen Schweißstromquelle sofort vom Netz

trennen.

3. Wenn elektrische Berührungsspannungen auftre-

ten, Gerät sofort abschalten und vom Fachmann

überprüfen lassen.

4. Auf der Schweißstromseite immer auf gute elektri-

sche Kontakte achten.

DE Deutsch

DE 5. Beim Schweißen immer an beiden Händen iso-

lierende Handschuhe tragen. Diese schützen vor

elektrischen Schlägen (Leerlaufspannung des

Schweißstromkreises), vor schädlichen Strahlun-

gen (Wärme und UV Strahlungen) sowie vor glü-

henden Metall und Schlackenspritzern.

6. Festes isolierendes Schuhwerk tragen, die Schuhe

sollen auch bei Nässe isolieren. Halbschuhe sind

nicht geeignet, da herabfallende, glühende Metall-

tropfen Verbrennungen verursachen.

7. Geeignete Bekleidung anziehen, keine syntheti-

schen Kleidungstücke.

8. Nicht mit ungeschützten Augen in den Lichtbogen

sehen, nur Schweiß-Schutzschild mit vorschrifts-

mäßigen Schutzglas nach DIN verwenden. Der

Lichtbogen gibt außer Licht- und Wärmestrahlen,

die eine Blendung bzw. Verbrennung verursachen,

auch UV-Strahlen ab.

Diese unsichtbare ultraviolette Strahlung verur-

sacht bei ungenügendem Schutz eine erst einige

Stunden später bemerkbare, sehr schmerzhafte

Bindehautentzündung. Außerdem hat die UV-

Strahlung auf ungeschützte Körperstellen sonnen-

brandschädliche Wirkungen zur Folge.

9. Auch in der Nähe des Lichtbogens bendliche

Personen oder Helfer müssen auf die Gefahren

hingewiesen und mit den nötigen Schutzmittel aus-

gerüstet werden, wenn notwendig, Schutzwände

einbauen.

10. Beim Schweißen, besonders in kleinen Räumen,

ist für ausreichende Frischluftzufuhr zu sorgen, da

Rauch und schädliche Gase entstehen.

11. An Behältern, in denen Gase, Treibstoffe, Mineral-

öle oder dgl. gelagert werden, darf auch wenn sie

schon lange Zeit entleert sind, keine Schweißarbei-

ten vorgenommen werden, da durch Rückstände

Explosionsgefahr besteht.

12. In Feuer und explosionsgefährdeten Räumen gel-

ten besondere Vorschriften.

13. Schweißverbindungen, die großen Beanspruchun-

gen ausgesetzt sind und unbedingt Sicherheits-

forderungen erfüllen müssen, dürfen nur von be-

sonders ausgebildeten und geprüften Schweißern

ausgeführt werden. Beispiel sind: Druckkessel,

Laufschienen, Anhängerkuppl-ungen usw.

14. Verwenden Sie nur eine Steckdose (mit Schutzkon-

takt) die mit einer trägen Sicherung, und/oder ei-

nem trägen Sicherungsautomaten gesichert ist. Die

Absicherungen der Zuleitungen zu den Netzsteck-

dosen muss den Vorschriften entsprechen (VDE

0100). Es dürfen also nach diesen Vorschriften nur

dem Leitungsquerschnitt entsprechende Sicherun-

gen bzw. Automaten verwendet werden. Eine Über-

sicherung kann Leitungsbrand bzw. ebäudebrand-

schäden zur Folge haben.

Das Gerät ist nicht für den gewerblichen Einsatz ge-

eignet!

ENGE UND FEUCHTE RÄUME

Bei Arbeiten in engen, feuchten oder heißen Räumen

sind isolierende Unterlagen und Zwischenlagen ferner

Stulpenhandschuhe aus Leder oder anderen schlecht

leitenden Stoffen zur Isolierung des Körpers gegen

Fußboden, Wände leitfähige Apparateteile und dgl. zu

benutzen.

Bei Verwendung der Kleinschweißtransformatoren zum

Schweißen unter erhöhter elektrischer Gefährdung,

wie z.B. in engen Räumen aus elektrisch leitfähigen

Wandungen. (Kessel, Rohre usw.), in nassen Räumen

(Durchfeuchten der Arbeitskleidung), in heißen Räu-

men (Durchschwitzen der Arbeitskleidung), darf die

Ausgangsspannung des Schweißgerätes im Leerlauf

nicht höher als 42 Volt (Effektivwert) sein. Das Gerät

kann also aufgrund der höheren Ausgangspannung in

diesem Fall nicht verwendet werden.

SCHUTZKLEIDUNG

1. Während der Arbeit muss der Schweißer an sei-

nem ganzen Körper durch die Kleidung und den

Gesichtschutz gegen Strahlen und gegen Verbren-

nungen geschützt sein.

2. An beiden Händen sind Stulpenhandschuhe aus ei-

nem geeignetem Stoff (Leder) zu tragen. Sie müssen

sich in einem einwandfreien Zustand benden.

3. Zum Schutz der Kleidung gegen Funkenug und

Verbrennungen sind geeignete Schürzen zu tra-

gen. Wenn die Art der Arbeiten z.B. das Überkopf-

schweißen, es erfordert, ist ein Schutzanzug und

wenn nötig auch Kopfschutz zu tragen.

SCHUTZ GEGEN STRAHLEN

UND VERBRENNUNGEN

1. An der Arbeitstelle durch einen Aushang „Vorsicht

nicht in die Flammen sehen!“ auf die Gefährdung

der Augen hinweisen. Die Arbeitsplätze sind mög-

lichst so abzuschirmen, dass die in der Nähe be-

ndlichen Personen geschützt sind. Unbefugte sind

von den Schweißarbeiten fernzuhalten

2. In unmittelbarer Nähe ortsfester Arbeitstellen sol-

len die Wände nicht hellfarbig und nicht glänzend

sein. Fenster sind mindestens bis Kopfhöhe gegen

durchlassen oder Zurückwerfen von Strahlen zu si-

chern, z.B. durch geeigneten Anstrich.

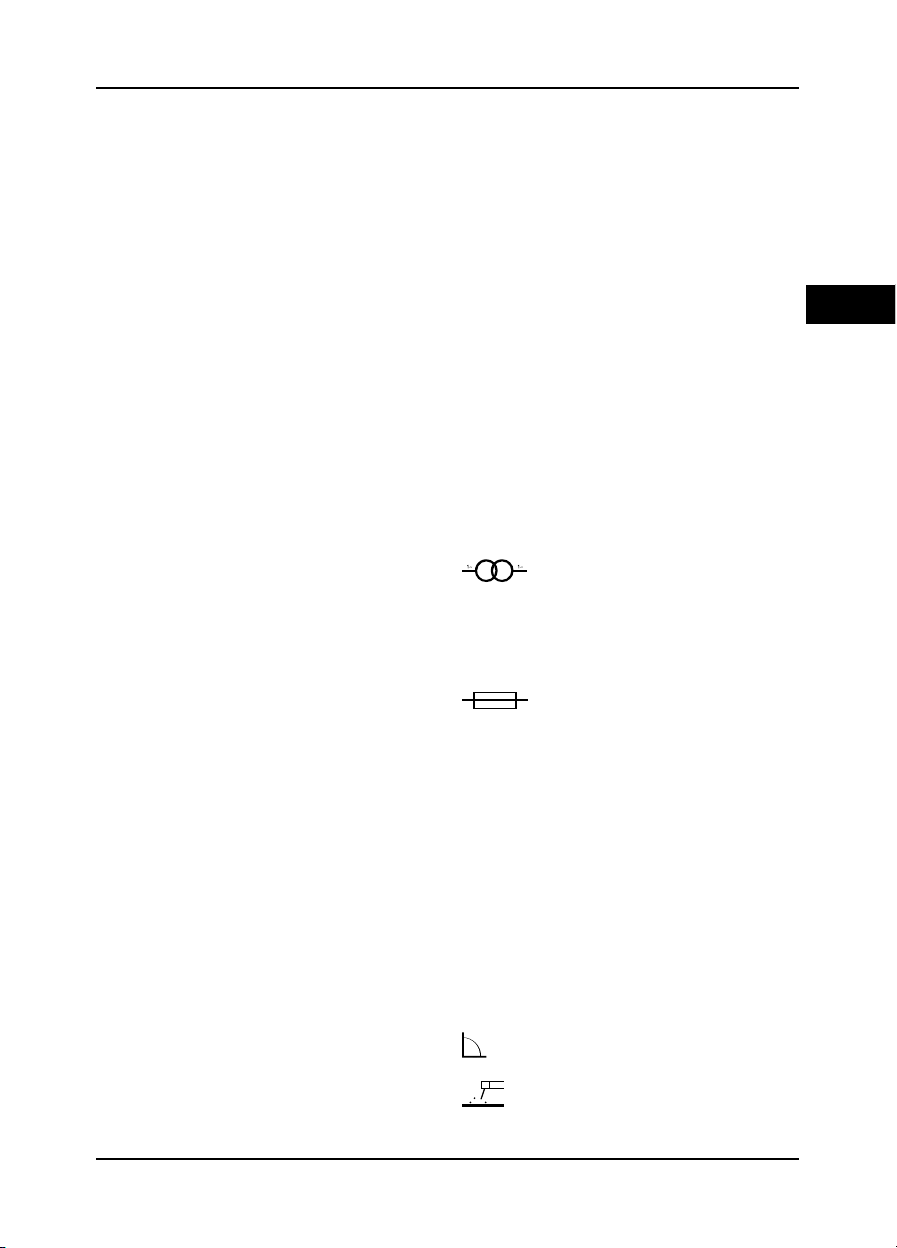

4. SYMBOLE UND TECHNISCHE DATEN

Einphasen Transformator

50 Hz Netzfrequenz

U1Netzspannung

I1 max höchster Netzstrom Bemessungswert

Sicherung mit Nennwert in Ampere

U0Nennleerlaufspannung

I2Schweißstrom

Ø mm Elektrodendurchmesser

nc/nc1Schweißelektrodenzahl, welche

abgeschmolzen werden kann.

a) vom kalten Zustand bis zum

Ansprechen des

Temperaturwächters (nc) und

b) innerhalb der ersten Stunde

vom kalten Zustand (nc)

nh/nh1Schweißelektrodenzahl, welche

abgeschmolzen werden kann

a) im heißen Zustand zwischen

Ein - und Ausschalten des

Temperaturwächters (nh)

und

b) während einer Stunde im

heißen Zustand vom

Wiedereinschalten an (nh)

Symbol für fallende Kennlinie

Symbol für Lichtbogen-Handschweißen

mit umhüllten Stabelektroden

IP 21 Schutzart

H Isolationsklasse

X Einschaltdauer

Gerät ist funkentstört nach EG-Richtlinie 89/3367 EWG

Netzanschluss (V):

~(Hz): 230, 400

Schweißstrom (A): 55-200

Elektroden (0 mm): 2-4

Leerlaufspannung (V): 48

Leistungsaufnahme (kW): 9,6

Absicheruna (A): 32, 22

Gewicht (kg): 18,2

5. NETZANSCHLUSS 2

6. SCHWEISSVORBEREITUNGEN

Anschluss der Schweißkabel 3 . Achtung! Führen Sie

die Anschlussarbeiten der Sch-weißkabel nur dann

durch, wenn dass Gerät aus-gesteckt ist! Schließen Sie

die Schweißkabel an. Verbinden Sie hierzu die beiden

Stecker des Elek-trodenhalters und der Massen-

klemme mit den entsprechenden Schnellkupplungen

und arretieren Sie die Stecker, indem Sie diese im Uhr-

zeigersinn drehen. Das Kabel mit dem Elektrodenhalter

wird normalerweise an den Plus-Pol angeschlossen,

das Kabel mit der Masseklemme an den Minus-Pol. Die

Masseklemme wird direkt am Schweißstück oder an

der Unterlage, auf der das Schweißstück abgestellt ist,

befestigt.

Achtung, sorgen Sie dafür, dass ein direkter Kontakt

mit dem Schweißstück besteht. Meiden Sie daher

lackierte Oberächen und / oder Isolierstoffe. Das

Elektrodenhalterkabel besitzt am Ende eine Spezial-

klemme, die zum Einklemmen der Elektrode dient. Das

Schweißschutzschild ist während des Schweißens im-

mer zu verwenden. Es schützt die Augen vor der vom

Lichtbogen ausgehenden Licht-strahlung und erlaubt

dennoch genau den Blick auf das Schweißgut.

7. SCHWEISSEN

Nachdem Sie alle elektrische Anschlüsse für die

Stromversorgung sowie für den Schweißstromkreis

vorgenommen haben, können Sie folgendermaßen

vorgehen:

Führen Sie Das nicht ummantelte Ende der Elek-trode

in den Elektrodenhalter ein und verbinden Sie die

Masseklemme mit dem Schweißstück. Achten Sie

dabei darauf, dass ein guter elektrischer Kontakt be-

steht.

Schalten Sie das Gerät am Schalter ein und stel-

len Sie den Schweißstrom, mit dem Handrad ein.

Je nach Elektrode, die man verwenden will. Halten

Sie das Schutzschild vor das Gesicht und reiben Sie

die Elektrodenspitze auf dem Schweißstück so, dass

Sie eine Bewegung wie beim Anzünden eines Streich-

holzes ausführen. Dies ist die beste Methode um den

Lichtbogen zu zünden.

Testen Sie auf einem Probestück, ob Sie die richtige

Elektrode und Stromstärke gewählt haben.

Elektrode (Ø mm) Schweißstrom (A)

2 40-80

2,5 60-110

3,2 80-160

4 120-200

ACHTUNG!

Tupfen Sie nicht mit der Elektrode das Werkstück, es

könnte dadurch ein Schaden auftreten und die Zün-

dung das Lichtbogens erschweren.

Sobald sich der Lichtbogen entzündet hat versuchen

Sie eine Distanz zum Werkstück einzuhalten, die dem

verwendeten Elektrodendurchmesser entspricht. Der

Abstand sollte möglichst konstant bleiben, während

Sie schweißen. Die Elektrodenneigung in Arbeitsrich-

tung sollte 20/30 Grad betragen.

ACHTUNG!

Benützen Sie immer eine Zange, um verbrauchte

Elektroden zu entfernen oder um eben geschweißte

Stücke zu bewegen. Beachten Sie bitte, dass die Elek-

trodenhalter nach den Schweißen immer isoliert

abgelegt werden müssen. Die Schlacke darf erst nach

dem Abkühlen von der Naht entfernt werden. Wird ei-

ne Schweißung an einer unterbrochenen Schweißnaht

fortgesetzt, ist erst die Schlacke an der

Ansatzstelle zu entfernen.

8. ÜBERHITZUNGSSCHUTZ

Das Schweißgerät ist mit einem Überhitzungsschutz

ausgestattet, welches den Schweißtrafo vor Überhit-

zung schützt. Sollte der Überhitzungsschutz anspre-

chen, so leuchtet die Kontrolllampe an Ihrem Gerät.

Lassen Sie das Schweißgerät einige Zeit abkühlen.

9. WARTUNG

Reinigung - vorher Netzstecker ziehen Staub und Ver-

schmutzung sind regelmäßig von der Maschine zu ent-

fernen. Die Reinigung ist am besten mit einer feinen

Bürste oder einem Lappen durchzuführen.

GB WELDING MACHINE

1. LAYOUT

1. Electrode holder

2. Earth terminal

3. Adjustment wheel for welding current

4. Selector switch

5. Control lamp for overheating

6. Welding current scale

7. Carry handle

8. Power cable

2. ITEMS SUPPLIED

Welding set

Welding area equipment

3. IMPORTANT INFORMATION

Please read the directions for use carefully and ob-

serve the information provided. It is important to con-

sult these instructions in order to acquaint yourself with

the machine, its proper use and safety precautions.

SAFETY INFORMATION

Please note

IMPORTANT

Only use this appliance for the purpose for which it is

designed and as described in these instructions: Man-

ual arc welding with coated electrodes.

Handling this system incorrectly may be hazardous for per-

sons, animals and property. The user of this system is re-

sponsible for his/her own safety and for the safety of others.

Read these operating instructions and follow all the

regulations.

• Repairs and/or maintenance work may only be car-

ried out by qualied personnel.

• Use only the welding cables supplied.

• Ensure that the appliance is looked after properly.

• To ensure that sufcient air can be drawn in through

the ventilation slits, the appliance should not be con-

stricted or placed next to a wall while it is operating.

Make sure that the appliance is correctly connected

to the mains supply (see 6.). Do not subject the

mains lead to any tensile stress. Unplug the appli-

ance before you change its position.

• Check the condition of the welding cables, the elec-

trode tongs and the earth terminals; wear on the insu-

lation and the live parts may result in dangerous con-

ditions and reduce the quality of the welding work.

• Arc welding generates sparks, molten metal parti-

cles and smoke, so the following is required: Re-

move all inammable substances and/or materials

from the working area.

• Ensure that there is adequate ventilation.

• Do not weld on tanks, vessels or pipes that have

contained inammable liquids or gases. Avoid all

direct contact with the welding circuit; the idling volt-

age between the electrode tongs and the earth ter-

minal may be dangerous.

• Do not weld in dusty places.

• Do not store or use the appliance in wet or damp

conditions or in the rain.

• Protect your eyes with specially designed goggles

(DIN level 9-10), which you can attach to the sup-

plied safety shield. Wear gloves and dry safety cloth-

ing that are not contaminated by any oil or grease to

ensure that your skin is not exposed to ultraviolet

radiation from the arc.

REMEMBER.

• The radiation from the arc can damage your eyes

and cause burns on skin.

• Arc welding generates sparks and droplets of molten

metal; the welded workpiece may start to glow and will

remain very hot for a relatively long period of time.

• Arc welding releases vapors that may be harmful.

Every electric shock is potentially fatal.

• Do not approach the arc within a radius of 15 m un-

protected.

• Protect yourself (and others around you) against the

possible hazardous effects of the arc.

• Warning: Depending on the mains connection condi-

tions at the connection point of the welding set, other

consumers connected to the mains may suffer faults.

IMPORTANT!

If the supply mains and circuits are overloaded, other

consumers may suffer interference during the welding

work. If you have any doubts, contact your electricity

supply company.

SOURCES OF DANGER DURING ARC

WELDING

Arc welding results in a number of sources of danger. It

is therefore particularly important for the welder to com-

ply with the following rules so as not to place himself

or others in danger and to avoid endangering people

and equipment.

1. Have all work on the mains voltage system, for ex-

ample on cables, plugs, sockets, etc., performed

only by trained electricians. This particularly applies

to conguring intermediate cables.

2. If an accident occurs, disconnect the welding power

source from the mains immediately.

3. If electric touch voltages occur, switch off the welding

set immediately and have it checked by an expert.

4. Always check for good electrical contacts on the

welding current side.

5. Wear insulating gloves on both hands for welding.

These offer protection from electric shocks (idling

voltage in the welding circuit), harmful radiation

(Heat and UV radiation) and from glowing metal

and slag spatter.

6. Wear rm, insulated footwear. Your shoes should

also protect you in wet conditions. Open- toed foot-

wear is not suitable since falling droplets of glowing

metal will cause burns.

7. Wear suitable clothing, do not wear synthetic clothes.

8. Do not look into the arc with unprotected eyes, use

only a welding safety shield with the proper safety

glass in compliance with DIN standards. In addition

to light and heat, which may cause dazzling and

burns, the arc also gives off UV radiation. Without

proper protection, this invisible ultraviolet radiation

causes very painful conjunctivitis, which will only

English

be noticeable several hours later. In addition, UV

radiation will cause sunburn-type symptoms on un-

protected parts of the body.

9. Personnel or assistants in the vicinity of the arc must

also be notied of the dangers and provided with the

required protection; if necessary install safety walls.

10. Ensure adequate ventilation for welding, particular-

ly in small rooms since the process causes smoke

and harmful gases.

11. Do not carry out any welding work on tanks that

have been used to store gases, fuels, mineral oil or

the like, even if they have been empty for a lengthy

period of time, since any residue will result in a dan-

ger of explosion.

12. Special regulations apply in areas where there is a

potential risk of re and/or explosion.

13. Welds that are exposed to large stresses and must

comply with safety requirements may only be com-

pleted by specially trained and approved welders.

Examples of such welds include pressure vessels,

rails, trailer hitches, etc.

14. Only use a power source (with earthing contact) that

is protected with a slow-blow fuse, a slow-triggering

circuit breaker and a residual current device.

The fuses must comply with the relevant regula-

tions (VDE 0100). To comply with these regula-

tions, only fuses or circuit breakers suitable for the

cross-section of the cables may be used. The use

of too high a fuse may result in the cable burning

and re damage to the building.

This appliance is not designed for commercial use.

CONSTRICTED AND WET AREAS

When working in constricted, wet or hot areas, use

insulating supports and intermediate layers as well as

slip-on gloves made of leather or other non-conductive

materials to insulate your body against the oor, walls,

conductive parts of the machine and the like.

If you use small welding transformers for welding in

places with an increase electrical risk, for example in

constricted areas with conductive walls, (tanks, pipes,

etc.), in wet areas (which make work clothes wet) and

in hot areas (perspiration on work clothes), the output

voltage of the welding set when idling must not exceed

42 V (effective value). Therefore, the appliance may

not be used for these purposes because its output volt-

age is higher than this.

SAFETY CLOTHING

1. While working, the welder must protect his entire

body from radiation and burns by wearing suitable

clothing and a face guard.

2. Slip-on gloves made of a suitable material (leather)

must be worn on both hands. They must be in per-

fect condition.

3. Suitable aprons must be worn to protect clothing from

sparks and burns. A safety suit and, if necessary,

head protection must be worn if required by the type

of work in question, e.g. overhead welding.

PROTECTION FROM RADIATION

AND BURNS

1. Provide information about the risk to eyes at the

working site in the form of a poster with the wording

«Caution - do not look at the ames». Workplaces

are to be screened off wherever possible so that

personnel in the vicinity are protected. Unauthorized

persons are to be kept away from the welding work.

2. The walls in the immediate vicinity of stationary work-

places should not have a light color or a sheen. Win-

dows up to head height are to be protected against

radiation passing through them or reecting off them,

for example by coating them with a suitable paint.

4. SYMBOLS AND TECHNICAL DATA

Single-phase transformer

50 Hz Mains frequency

U1Mains voltage

I1 max Rated maximum mains current

Fuse with rated value in A

U0Rated idling voltage

I2 Welding current

Ø mm Electrode diameter

nc/nc1 Number of welding electrodes

that can be melted.

a) from a cold state up to the trip

point of the temperature monitor

(nc) and

b) within the rst hour from the

cold state (nc1)

nh/nh1Number of welding electrodes that

can be melted

a) in a hot state between the

temperature monitor switching

on and off (nh)

and

b) over a period of one hour in a

hot state from being switched on

again (nh1)

Symbol for falling characteristic curve

Symbol for manual arc welding with

sheathed rod electrodes

IP 21 Protection type

H Insulation class

X Duty Cycle (measured in % from

standard 5 min cycle). For in-stance,

10% means that each 30 seconds use

shall be followed by 4 min 30 sec break.

Stick to this to prolong the service life of

your welding machine.

The set is interference-suppressed in compliance with

EC Directive 89/336/EEC

Mains connection (V):

~(Hz): 230, 400

Welding current (A): 55-200

Electrodes (Ø mm): 2-4

Idling voltage (V): 48

Power input (kW): 9,6

Fuse (A): 32, 22

Weight (kg): 18,2

5. CABLE CONNECTION TO THE MAINS

SOCKET

Among three-core cables, two shall be the input power

cables and one double-color (yellow-green) shall be

the earthing wire with PE bushing. See 2 for guide-

lines.

Using surge protector is recommended to protect the

machine from the uctuation of voltage.

6. WELDING PREPARATIONS

Important! Always make sure the device is unplugged

before connecting or disconnecting the welding cable!

Connect the welding cables as shown in 3 . To do

so, connect the cable with the electrode holder to

the positive pole quick-lock coupling and the ground

terminal to the negative pole quick-lock coupling.

Lock the connectors in place by turning them in a

clockwise direction.

Connect the earth terminal direct to the part to be

welded or to the support on which the part is resting.

Ensure that the earth terminal is in direct contact with

the part to be welded. You should therefore avoid coat-

ed surfaces and/or insulated materials. The electrode

holder cable has a special clamp at one end, which is

used to secure the electrode. The welding safety shield

must be used at all times for welding. It protects your

eyes from the radiation emitted by the arc and never-

theless enables you to watch the welding process.

7. WELDING

After you have made all the electrical connections for

the power supply and for the welding circuit, you can

proceed as follows:

Insert the unsheathed end of the electrode into the

electrode holder and connect the earth terminal

to the part you wish to weld.

Ensure that a good electric contact is made. Switch on

the welding set at the switch and set the welding

current using the hand wheel to suit the electrode

you wish to use. Hold the safety shield in front of your

face and rub the tip of the electrode on the part you

wish to weld as if you were striking a match. This is

the best method of igniting the arc. Check that you

have the correct electrode and current strength on a

test part.

Electrode (Ø mm) Welding current (A)

2 40-80 A

2,5 60-110A

3,2 80-160 A

4 120-200 A

Important!

Do not dab the workpiece with the electrode

since it could be damaged, making it more

difcult to ignite the arc.

As soon as the arc has ignited, attempt to keep it a

distance from the workpiece equivalent to the diameter

of the electrode.

This distance should be kept as constant as possible

during the welding process. The angle of the electrode

in the direction in which you are working should be

20/30°.

Important!

Always use tongs to remove spent electrodes

and to

move parts that you have just welded. Please note that

the electrode holder must always be put down so

that it is insulated after you have completed the weld-

ing work.

Do not remove the slag until the weld has cooled. If you

want to continue a weld after an interruption, the slag

from your initial attempt must rst be removed.

Switch off and unplug the machine after operation.

8. OVERHEATING GUARD

The welding set is tted with an overheating guard that

protects the welding transformer from overheating. If

the overheating guard trips, the control lamp on

your set will be lit. Allow the welding set to cool for a

time.

9. MAINTENANCE

Switch off and unplug the machine before carrying out

any maintenance works on it. Remove dust and dirt

from the machine at regular intervals. Cleaning is best

carried out with a ne brush or a cloth.

1. DESCRIPTION DE L’APPAREIL

1. Porte-électrodes

2. Borne de mise à la terre (masse)

3. Roue de réglage pour courant de soudage

4. Inverseur

5. Lampe de contrôle pour surchauffe

6. Echelle de courant de soudage

7. Poignée

8. Câble de réseau

2. VOLUME DE LIVRAISON

Appareil à souder

Equipement de l’endroit de soudage

3. REMARQUES IMPORTANTES

Veuillez lire consciencieusement ce mode d’emploi

jusqu’au bout et en respecter les consignes. Familia-

risez-vous avec l’appareil, son emploi correct, ainsi

qu’avec les consignes de sécurité en vous servant de

ce mode d’emploi.

CONSIGNES DE SÉCURITÉ

A respecter absolument

ATTENTION

Utilisez l’appareil uniquement conformément à son apti-

tude indiquée dans ce mode d’emploi : Soudage manuel

à l’arc électrique à l’aide d’électrodes enrobées.

Toute manipulation de cette installation non conforme

aux règles de l’art peut être dangereuse pour les person-

nes, les animaux et les objets. L’opérateur/opératrice de

cette installation est responsable de sa propre sécurité

tout comme de celle des autres personnes : lisez abso-

lument le mode d’emploi et respectez les prescriptions.

• Les réparations et/ou travaux de maintenance doi-

vent exclusivement être effectués par des personnes

dûment autorisées.

• Seules les conduites de soudage comprises dans les

fournitures doivent être utilisées.

• Assurez un entretien convenable de l’appareil.

• Pendant la durée du fonctionnement, il ne faut pas

restreindre l’espace autour de l’appareil ni le placer

directement contre un mur ; il faut en effet que suf-

samment d’air puisse s’insérer dans les fentes. Assu-

rez-vous que l’appareil est bien raccordé au réseau

(voir 6.). Evitez tout effort de traction du câble de ré-

seau. Retirez la che de l’appareil avant de vouloir le

placer dans un autre endroit.

• Surveillez l’état du câble de soudage, de la pince à

électrodes des bornes de mise à la terre ; L’usure au

niveau de l’isolation et au niveau des pièces conduc-

trices de courant peut entraîner une situation dange-

reuse et diminuer la qualité du soudage.

• Le soudage à l’arc électrique génère des étincelles,

les pièces métalliques fondent et de la fumée est pro-

duite, veuillez donc respecter ce qui suit : éloignez

toutes les substances et combustibles et/ou tous les

matériaux combustibles du lieu de travail.

• Assurez-vous que l’air amené est sufsant.

• N’effectuez pas de soudage sur des réservoirs, réci-

pients ou conduits comprenant des liquides ou des

gaz inammables. Evitez tout contact direct avec le

circuit électrique de soudage ; la tension de marche

à vide qui apparaît entre la pince à électrodes et la

borne de mise à la terre peut être dangereuse.

• N’entreposez ni n’utilisez pas l’appareil dans un envi-

ronnement humide ou sous la pluie

• Protégez vos yeux par des verres appropriés (DIN

degré 9-10) en les xant sur l’écran protecteur fourni.

Utilisez des gants et des vêtements de protection

secs exempts de toute huile et graisse pour empê-

cher d’exposer la peau aux rayons ultraviolets de l’arc

électrique.

VEUILLEZ RESPECTER!

• Le rayonnement de lumière de l’arc électrique peut

abîmer les yeux et occasionner des brûlures de la

peau.

• Le soudage à l’arc électrique génère des étincelles

et des gouttelettes de métal fondu, la pièce à traiter

soudée commence à rougir et reste relativement

longtemps brûlante.

• Le soudage à l’arc électrique libère des vapeurs pro-

bablement nocives. Chaque choc électrique peut être

mortel.

• Ne vous approchez pas directement de l’arc électri-

que dans un cercle de 15 m.

• Protégez-vous (et les personnes alentours) contre

les éventuels effets dangereux de l’arc électrique.

• Avertissement : Des dérangements peuvent appa-

raître pour les autres consommateurs du réseau en

fonction des conditions de raccordement au réseau

sur le point de raccordement de l’appareil à souder.

ATTENTION !

Des dérangements peuvent apparaître pendant le sou-

dage pour les autres consommateurs du réseau lorsque

les réseaux d’alimentation et circuits électriques sont

surchargés. En cas de doute, veuillez vous adresser à

l’entreprise d’alimentation en courant.

Source de risques pendant le soudage à l’arc électrique

Le soudage à l’arc électrique entraîne toute une gamme

de sources de risques. Il est donc tout particulièrement

important pour le soudeur/ la soudeuse de respecter les

règles suivantes pour éviter de se mettre en danger soi-

même ou toute tierce personne et pour éviter tout risque

pour les personnes et dommages de l’appareil.

1. Les travaux côté alimentation du réseau, par ex. sur

des câbles, ches, prises de courant etc. doivent

uniquement être exécutée par des spécialistes. Ceci

est particulièrement valable pour la réalisation de

câbles intermédiaires.

2. En cas d’accident, séparez immédiatement la sour-

ce de courant de soudage du secteur.

3. Lorsque des tensions de contact électriques appa-

raissent, mettez l’appareil immédiatement hors cir-

cuit et faites-le contrôler par un(e) spécialiste.

4. Veillez toujours à ce que les contacts électriques

soient corrects côté courant de soudage.

5. Pendant le soudage, portez toujours des gants iso-

lants aux deux mains. Ils vous protégeront contre

les chocs électriques (tension de marche à vide du

circuit électrique de soudage), contre les rayonne-

ments (de chaleur et UV) tout comme contre les

étincelles de métal de scories incandescentes.

Français

6. Portez des chaussures fermes et isolantes, cellesci

doivent isoler même en cas d’humidité. Les chaus-

sures basses ne sont pas appropriées puisque les

gouttes de métal incandescent peuvent tomber et

occasionner des brûlures.

7. Portez des vêtements appropriés, ne portez pas de

vêtements synthétiques.

8. Ne vous tenez pas dans l’arc électrique sans protec-

tion des yeux, utilisez exclusivement un écran pro-

tecteur de soudage à verre de protection conforme

à DIN. L’arc électrique dégage aussi des rayons UV,

outre les rayons de lumière et de chaleur, ceux-ci

peuvent occasionner des brûlures. Ce rayonnement

ultraviolet invisible entraîne, lorsque la protection

n’est pas sufsante, une conjonctivite très doulou-

reuse qui ne commence à se faire sentir que quel-

ques heures après. En outre, le rayonnement UV

entraîne des brûlures du genre coup de soleil sur les

parties du corps lui étant exposées sans protection.

9. Les personnes (par ex. les aides) se trouvant à

proximité de l’arc électrique doivent être instruites

sur les risques et équipées des moyens de protec-

tion nécessaires; si nécessaire, montez des parois

de protection.

10. Il faut assurer une amenée d’air frais sufsante pen-

dant le soudage, en particulier lorsqu’il est fait dans

de petites pièces étant donné que de la fumée et des

gaz nocifs sont générés.

11. Il est interdit d’entreprendre le soudage de réservoirs

dans lesquels des gaz, des carburants, huiles mi-

nérales ou autres substances du même genre sont

stockés, même s’ils sont déjà vidés depuis long-

temps, étant donné le risque d’explosion présent.

12. Dans les salles exposées au risque d’incendie et au

danger d’explosion des prescriptions particulières

sont valables.

13. Les raccords soudés très sollicités et devant absolu-

ment remplir des exigences de sécurité doivent ex-

clusivement être effectués par des soudeurs et sou-

deuses particulièrement formé(e)s et ayant passé

les examens adéquats.

Exemple: les vases de pression, rails de glissement,

dispositifs d’attelage de remorque, etc.

14. Utilisez uniquement une prise de courant (avec

contact de mise à la terre) protégée par un fusible

à action retardée et un disjoncteur automatique pro-

tecteur de ligne à action retardée.

Les dispositifs de protection des conduites vers les -

ches secteur doivent être conformes aux prescriptions

(VDE 0100). d’après ces prescriptions, il est donc uni-

quement permis d’utiliser des fusibles ou automates

conformes à la section de câble. Un fusible trop élevé

peut entraîner un incendie de la ligne ou des domma-

ges des bâtiments dus à un incendie.

L’appareil ne convient pas à l’emploi industriel.

SALLES ÉTROITES ET HUMIDES

En cas de travaux dans des locaux humides ou chauds,

il faut utiliser des supports et supports intermédiaires,

tout comme des gants à crispin en cuir ou d’autres tissus

peu conducteurs pour isoler le corps contre le sol, les

murs, les pièces conductrices d’appareils et autres du

même genre.

Si vous utilisez des petits transformateurs de soudage

avec un risque électrique augmenté, comme par ex.

dans des salles étroites à parois électriquement conduc-

tibles, (chaudières, tubes, etc.), dans des salles humi-

des (pénétration de l’humidité des vêtements de travail),

dans des salles chaudes (transpiration à travers les vê-

tements de travail), la tension de sortie de l’appareil à

souder ne doit pas dépasser 42 Volts (valeur effective)

en marche à vide. L’appareil ne peut donc pas être uti-

lisé dans ce cas en raison de la tension de sortie plus

importante.

1. Pendant les travaux, le soudeur/la soudeuse doit

être protégé(e) sur tout le corps par ses vêtements

et sa protection du visage contre les rayons et

contre les brûlures.

2. Il faut porter des gants à crispin faits d’un tissu adé-

quat (cuir) aux deux mains. Ils doivent se trouver

dans un état impeccable.

3. Pour protéger les vêtements contre les étincelles et

les brûlures, portez des tabliers adéquats. Lorsque le

type de travaux l’exige, par ex. en cas de soudage

au-dessus de la tête, il faut aussi porter un costume

de protection, voire une protection de la tête.

PROTECTION CONTRE LES RAYONS

ET BRÛLURES

1. Sur la place de travail, faites remarquer le risque pour

les yeux par une pancarte. Attention, ne pas regarder

directement la amme! Les places de travail doivent

être abritées de manière que les personnes se trou-

vant à proximité soient protégées aussi. Les person-

nes non autorisées doivent être maintenues à l’écart

des travaux de soudage.

2. A proximité directe de places de travail stationnaires,

les parois ne doivent pas être de couleurs claires ni

brillantes. Les fenêtres doivent être assurées au mi-

nimum jusqu’à la hauteur de tête contre le retour de

rayons, par ex. par une peinture adéquate.

4. SYMBOLES ET CARACTERISTIQUES

TECHNIQUES

Transformateur monophasé

50 Hz Fréquence réseau

U1Tension du secteur

I1 max Courant absorbé maximal

Fusible avec valeur nominale

en ampères

U0Tension de marche à vide nominale

I2Courant de soudage

Ø mm Diamètre d’électrode

nc/nc1nombre d’électrodes de soudage

pouvant fondre.

a) de l’état froid jusqu’au

déclenchement du contrôleur de

température (ne) et

b) pendant la première heure de

l’état froid (nc1)

nh/nh1nombre d’électrodes de soudage

pouvant fondre

a) en état brûlant entre

la mise en et hors circuit du contrôleur

de température (nh) et

b) pendant une heure en état brûlant

à partir de la remise en circuit (nh1)

Symbole de ligne caractéristique

tombante

Symbole de soudage manuel à l’arc

électrique avec des électrodes en

baguette enrobées

IP 1 Type de protection

H Classe d’isolation

X Facteur d’utilisation

L’appareil est antiparasite conformément à la directive

CE 89/336/CEE

Branchement secteur (V):

~(Hz): 230, 400

Courant de soudage (A): 55-200

Electrodes (Ø mm): 2-4

Tension de marche avide (V): 48

Puissance absorbée (kW): 9,6

Protection par fusibles (A): 32, 22

Teza (kg): 18,2

5. BRANCHEMENT AU RÉSEAU

6. PRÉPARATION AU SOUDAGE

Avant l’assemblage, assurez-vous que l’interrupteur de

Marche/Arrêt situé à la face avant de l’appareil soit sur

O (Arrêt) et que la che secteur ne soit pas enfoncée

dans la prise. Raccordez d’abord le câble de masse

à la douille marquée d’un «-» 3 . Enfoncez la che dans

la douille «-» et tournez ensuite la che vers la droite

jusqu’à l’arrêt. Raccordez le câble d’électrode (avec la

pince porte-électrode) à la douille marquée d’un «+».

La borne de mise à la terre est xée directement sur

la pièce à souder ou sur le support sur lequel la pièce

à souder sera placée. Attention, assurez-vous qu‘il y a

un contact direct avec pièce à souder. Evitez donc les

surfaces vernies et/ou les substances isolantes. Le câ-

ble de porte-électrodes est doté d‘une borne spéciale

à son extrémité qui sert à serrer l‘électrode. L‘écran de

protection de soudage doit toujours être utilisé pendant

le soudage. Il protège les yeux des rayons en provenan-

ce de l‘arc électrique et permet cependant de regarder

exactement le produit à souder.

7. SOUDER

Après avoir effectué tous les raccordements électriques

pour l’alimentation en courant tout comme pour le circuit

électrique de soudage, veuillez procéder comme suit :

Engagez l’extrémité non gainée de l’électrode dans le

porte-électrodes et raccordez borne de mise à la

terre à la pièce à souder. Veillez ce faisant à ce qu‘un

bon contact électrique soit présent. Mettez l‘appareil en

circuit par l‘interrupteur et réglez le courant de sou-

dage avec la roue à main . En fonction électrode que

l‘on désire utiliser. Maintenez l‘écran protecteur devant

le visage et frottez la pointe de l‘électrode sur la pièce

à souder de manière à effectuer un mouvement comme

pour allumer une allumette. C‘est la meilleure méthode

pour allumer l‘arc électrique. Contrôlez sur une pièce

d‘essai si vous avez bien choisi la bonne électrode et

l‘ampérage correct.

Electrode (Ø mm) Courant de soudage (A)

2 40-80 A

2,5 60-110A

3,2 80-160 A

4 120-200 A

ATTENTION !

Ne touchez pas la pièce à usiner légèrement de l’élec-

trode, cela pourrait entraîner un dommage et rendre

l’allumage de l’arc électrique plus difcile. Dès que l’arc

électrique s’est allumé, essayez de garder une distance

par rapport à la pièce à usiner correspondant au dia-

mètre de l’électrode utilisée. L’écart doit rester constant

pendant le soudage dans la mesure du possible. L’incli-

naison de l’électrode dans le sens de travail doit s’élever

à 20/30 degrés.

ATTENTION !

Utilisez toujours une pince pour retirer les électrodes

usées ou pour bouger des pièces soudées juste sou-

dées. Veuillez veiller à bien déposer toujours les porte-

électrodes isolés après le soudage. Les scories doi-

vent être éliminées uniquement après le refroidissement

de la soudure. Si un soudage doit être continué sur une

soudure interrompue, éliminez tout d‘abord les scories

au niveau du point à souder.

8. PROTECTION CONTRE LA SURCHAUFFE

L’appareil à souder est équipé d’une protection contre

la surchauffe qui protège le transformateur de soudage

de la surchauffe. Si la protection contre la surchauffe se

déclenche, la lampe de contrôle de votre appareil

s‘allume. Laissez l‘appareil à souder refroidir pendant

un moment.

9. MAINTENANCE

Nettoyage - retirer d’abord la che secteur II faut élimi-

ner régulièrement la poussière et les encrassements de

la machine. Le nettoyage doit être réalisé de préférence

avec une ne brosse ou à l’aide d’un chiffon.

1. DESCRIPCIÓN DEL APARATO

1. Portaelectrodos

2. Borne de masa

3. Rueda de ajuste para corriente de soldadura

4. Selector switch

5. Luz de control para sobrecalentamiento

6. Escala graduada corriente de soldadura

7. Asa de transporte

8. Power cable

2. VOLUMEN DE ENTREGA

Aparato soldador

Equipamiento para el lugar de soldadura

3. ADVERTENCIAS IMPORTANTES

Le rogamos se sirva de observar atentamente estas

instrucciones de uso y sus advertencias. Utilice este

manual para familiarizarse con el aparato, su uso co-

rrecto y las advertencias de seguridad pertinentes.

INSTRUCCIONES DE SEGURIDAD

Imprescindible tener en cuenta

ATENCIÓN

Utilice el aparato solo de acuerdo con su uso adecua-

do según se indica en este manual: Soldadura manual

por arco con electrodos revestidos.

El manejo incorrecto de esta instalación puede en-

trañar peligro para personas, animales y objetos. El

usuario de la instalación es responsable de su propia

seguridad, así como de la de otras personas: Es im-

prescindible leer este manual de instrucciones y obser-

var las disposiciones.

• Las reparaciones y/o tareas de mantenimiento solo pue-

den ser llevadas a cabo por personal cualicado.

• Solo se pueden utilizar los cables de soldadura inclui-

dos en el volumen de entrega.

• Asegúrese de realizar un mantenimiento apropiado

del aparato.

• El aparato debería disponer de espacio suciente du-

rante el funcionamiento o no estar colocado direc-

tamente junto a la pared de modo que pueda pene-

trar aire suciente por la ranura. Asegúrese de que

el aparato esté conectado correctamente a la red

(véase 6.). Evite tirar del cable de conexión. Desen-

chufe el aparato antes de colocarlo en otro sitio.

• Preste atención al estado del cable de soldadura, la

pinza de electrodo, así como los bornes de masa; el

desgaste en el aislamiento y en las piezas que llevan

electricidad pueden provocar una situación peligrosa

y mermar la calidad del trabajo de soldadura.

• La soldadura por arco genera chispas, partículas de

metal fundidas y humo, por lo que se ha de procu-

rar: retirar del lugar de trabajo toda sustancia y/o

material inamable.

• Cerciórese de que se disponga de una entrada su-

ciente de aire.

• No realice trabajos de soldadura en depósitos, reci-

pientes o tubos que contengan gases o líquidos in-

amables. Evite todo contacto directo con el circuito

de corriente de soldadura; la tensión en vacío que

se produce entre la pinza de electrodo y el borne de

masa puede ser peligrosa.

• No guarde ni utilice el aparato en ambiente húmedo

o mojado o bajo la lluvia.

• Proteja la vista mediante cristales protectores adecua-

dos (DIN Grad 9-10) que se jan al panel protector

que se adjunta. Utilice guantes y ropa de protección

secos, exentos de grasa y aceite, para no exponer

la piel a la radiación ultravioleta del arco.

¡TENGA EN CUENTA LO SIGUIENTE!

• La radiación luminosa del arco puede dañar la vista

y provocar quemaduras en la piel.

• La soldadura por arco produce chispas y gotas de

metal fundido, la pieza de trabajo soldada comienza

a ponerse al rojo vivo y permanece muy caliente du-

rante bastante tiempo.

• Al soldar por arco se liberan vapores que pueden re-

sultar perjudiciales. Todo electrochoque puede ser

mortal.

• No se acerque directamente al arco voltaico en un

radio de 15 m.

• Protéjase (también a las personas que se encuen-

tren en las inmediaciones) contra los posibles efec-

tos peligrosos del arco.

• Aviso: En función de la condición de conexión de

red al punto de conexión del aparato soldador, se

pueden producir averías en la red para otros consu-

midores.

¡ATENCIÓN!

En caso de circuitos eléctricos y redes de suministro

sobrecargadas se pueden producir averías para otros

consumidores durante la soldadura. En caso de duda se

ha de consultar con la empresa de suministro eléctrico.

FUENTES DE PELIGRO AL SOLDAR POR

ARCO

En la soldadura por arco se genera una serie de fuen-

tes de peligro. Por lo tanto, reviste especial importan-

cia para el soldador observar las siguientes reglas para

no ponerse en peligro ni poner en peligro a terceros,

así como evitar daños personales y materiales.

1. Los trabajos relacionados con tensión de red, p. ej.,

cables, enchufes, tomas, etc., solo podrán ser lleva-

dos a cabo por un especialista. Esto se aplica en par-

ticular a la preparación de cables intermedios.

2. En caso de accidente, desenchufar inmediatamen-

te la fuente de corriente para soldadura.

3. Si se producen tensiones de contacto eléctricas,

desconectar inmediatamente el aparato y encargar

su comprobación a un especialista.

4. Asegurarse de que siempre existan óptimos contac-

tos eléctricos en lo que respecta a la corriente de

soldadura.

5. Llevar siempre puestos guantes aislantes en las

dos manos al soldar. Estos protegen de sacudidas

eléctricas (tensión en vacío del circuito de corrien-

te de soldadura), de radiaciones nocivas (calor y

radiaciones ultravioleta), así como metal incandes-

cente y salpicaduras de escoria.

6. Llevar calzado aislante resistente; los zapatos también

han de aislar de la humedad. No son adecuados los

zapatos bajos ya que las gotas de metal incandescen-

te que caigan pueden provocar quemaduras.

ES Español

7. Llevar la indumentaria apropiada, nada de ropa sin-

tética.

8. No mirar directamente el arco voltaico sin gafas

protectoras; utilizar únicamente panel protector

para soldadura con cristal reglamentario según

la norma DIN. Además de radiaciones luminosas

y calorícas que pueden provocar quemaduras y

deslumbramiento, el arco voltaico también emite

radiaciones ultravioletas. Esta radiación UV invi-

sible provoca conjuntivitis, en caso de protección

insuciente, afección muy dolorosa que solo se

detecta una vez transcurridas unas horas. Asimis-

mo, la radiación UV repercute de forma nociva pro-

vocando dermatitis solar en las partes del cuerpo

desprotegidas.

9. Asimismo, se ha de informar sobre los peligros a

los ayudantes o personas que se encuentren cerca

del arco y proporcionarles la protección necesaria,

si es necesario, se han de instalar pantallas protec-

toras.

10. Al soldar, en particular en recintos pequeños, se ha

de procurar el suciente aporte de aire fresco, ya

que se originan humo y gases nocivos.

11. En depósitos en los que se almacenen gases,

combustibles, aceites minerales o similares, no se

podrán llevar a cabo trabajos de soldadura, incluso

habiendo transcurrido bastante tiempo desde que

se vaciaron, ya que existe peligro de explosión por

residuos.

12. En recintos donde haya peligro de incendio y ex-

plosión se aplican disposiciones especiales.

13. Juntas de soldadura expuestas a grandes solici-

taciones y en las que es imprescindible el cumpli-

miento de los requisitos de seguridad, solo podrán

ser llevadas a cabo por soldadores especialmente

formados y acreditados. Por ejemplo: cámara de

presión, raíles, acoplamientos del remolque, etc.

14. Utilice sólo tomas de corriente (con tierra de pro-

tección) aseguradas con una carga de fusible o

una carga de fusible automático. Los fusibles de

las líneas de alimentación a las tomas de corriente

han de cumplir las disposiciones (VDE 0100). Por

lo tanto, solo se podrán utilizar, según estas dis-

posiciones, los automáticos o fusibles con la sec-

ción de cable correspondiente. Una sobrecarga de

fusibles puede provocar que el cable se queme o

daños por incendio en el edicio.

Este aparato no es apto para el uso industiral.

RECINTOS HÚMEDOS Y ESTRECHOS

En caso de trabajos en recintos estrechos, con hu-

medad o calor, se han de utilizar piezas intermedias

y bases aislantes, así como guantes de manopla de

cuero u otro material que no sea buen conductor para

aislar el cuerpo del suelo, paredes, piezas conductivas

y similares.

Si se usan transformadores pequeños para soldadura

en condiciones de alto riesgo eléctrico, como, p. ej., en

recintos estrechos con paredes de alta conductividad

eléctrica. (Cámaras, tubos, etc.) en recintos húmedos

(se moja la ropa de trabajo), en recintos donde haga

calor (se suda la ropa de trabajo), la tensión de salida

del aparato soldador para marcha en vacío no podrá

superar los 42 voltios (valor efectivo). Por lo tanto, en

este caso no se puede utilizar el aparato debido a la

elevada tensión de salida.

ROPA DE PROTECCIÓN

1. Durante el trabajo, la ropa y la protección facial ha

de proteger al soldador en todo el cuerpo frente a

radiaciones y quemaduras.

2. En ambas manos ha de llevar guantes de manopla

de un material adecuado (cuero). Se han de encon-

trar en perfecto estado.

3. Para proteger la ropa de la proyección de chispas y

quemaduras se han de vestir mandiles apropiados.

Si el tipo de trabajo lo requiere, p. ej., soldaduras

por encima de la cabeza, se ha de llevar puesto un

traje protector y también, si es necesario, protec-

ción para la cabeza.

PROTECCIÓN FRENTE A RADIACIONES Y

QUEMADURAS

1. Llamar la atención en el lugar de trabajo del peligro

que existe para la vista mediante un cartel donde

se lea: ¡Atención, no mire directamente a la llama!

Los lugares de trabajo se han de aislar al máximo

posible de modo que las personas que se encuen-

tren en las inmediaciones se encuentren protegidas.

Las personas no autorizadas se han de mantener

alejadas de los trabajos de soldadura.

2. En la proximidad inmediata de los lugares de trabajo

jos, las paredes no serán de color claro ni brillan-

tes. Las ventanas se han de asegurar como mínimo

hasta la altura de la cabeza frente a la entrada o

reexión de radiaciones, p. ej., con la pintura apro-

piada.

4. SÍMBOLOS Y CARACTERÍSTICAS

TÉCNICAS

Transformador monofásico

50 Hz Frecuencia de red

U1Tensión de red

I1 max Corriente máx. de alimentación

Fusible con valor nominal en amperios

U0Tensión en vacío nominal

I2Corriente para soldadura:

Ø mm Diámetro electrodo

nc/nc1Número de electrodo de soldadura

que puede fundirse.

a) desde el estado en frío hasta la

activación delcontrolador térmico (nc)y

b) dentro de la primera hora desde el

estado en frío (nc1)

nh/nh1Número de electrodo de soldadura que

puede fundirse

a) en el estado en caliente entre la

conexión y desconexión del controlador

térmico (nh) y

b) durante una hora en estado en

caliente a partir de

una nueva puesta en marcha (nh1)

Símbolo para curva característica

descendente

Símbolo para soldadura manual por arco

con varillas para soldar con revestimiento

IP 21 Categoría de protección

H Clase de aislamiento

X Duración de funcionamiento

El aparato está protegido contra interferencias según

la directiva de la CE 89/336/CEE

Tensión de red (V):

~(Hz): 230, 400

Corriente de soldadura (A): 55-200

Electrodos (Ø mm): 2-4

Tensión en vacío (V): 48

Power input (kW): 9,6

Fusible (A): 32, 22

Pesot (kg): 18,2

5. CONEXIÓN A LA RED

6. PREPARACIÓN PARA SOLDADURA

Conexión del cable de soldadura . ¡Atención! ¡Pro-

ceder a conectar el cable de soldadura sólo cuando el

aparato esté desenchufado! Conectar los dos enchu-

fes del porta-electrodos y del borne de masa con

los acoplamientos rápidos correspondientes y encla-

var los enchufes girándolos en el sentido de las agujas

del reloj. El cable con el portaelectrodos se conecta

normalmente al polo positivo, el cable con el borne de

masa al polo negativo.

El borne de masa se ja directamente a la pieza

de soldadura o a la base sobre la que descanse dicha

pieza.

Atención, procure que exista un contacto directo con

la pieza que se ha de soldar. Por lo tanto, evite super-

cies pintadas y/o materiales aislantes. El cable por-

taelectrodos posee en el extremo un borne especial

que sirve para sujetar el electrodo. Siempre se ha de

utilizar el panel protector durante los trabajos de sol-

dadura. Protege los ojos de la radiación luminosa que

parte del arco voltaico, permitiendo a la vez visualizar

exactamente el metal depositado.

7. SOLDADURA

Una vez que haya efectuado todas las conexiones

eléctricas para el suministro eléctrico, así como para el

circuito de corriente de soldadura, podrá proceder de

la siguiente manera:

Introduzca el extremo no revestido del electrodo en

el portaelectrodos y conecte el borne de masa

con la pieza que se ha de soldar. Procure que exista

un óptimo contacto eléctrico. Conecte el aparato en el

interruptor y ajuste la corriente de soldadura con la

manivela . En función del electrodo que se desee

utilizar. Mantenga el panel protector delante de la cara

y frote la punta del electrodo sobre la pieza a soldar,

llevando a cabo un movimiento similar a cuando en-

ciende un fósforo. Este es el mejor método de encen-

der el arco voltaico.

Ensaye sobre una pieza de prueba si ha elegido la in-

tensidad de corriente y electrodo apropiados.

Electrodo (Ø mm) Corriente de soldadura (A)

2 40-80 A

2,5 60-110A

3,2 80-160 A

4 120-200 A

¡ATENCIÓN!

No toque la pieza de trabajo con el electrodo, podrían

producirse daños y dicultar el encendido del arco vol-

taico.

Tan pronto como se haya encendido el arco voltaico,

intente guardar una distancia con respecto a la pieza

de trabajo que se corresponda con el diámetro del

electrodo empleado.

La distancia debería permanecer constante al máximo

posible mientras esté soldando. La inclinación del elec-

trodo en la dirección de trabajo debería ser de 20/30

grados.

¡ATENCIÓN!

Utilice siempre unos alicates para retirar los electro-

dos usados o, también, para mover piezas soldadas.

Por favor, tenga en cuenta que el portaelectrodos

siempre se ha de guardar aislado al término de la sol-

dadura.

La escoria solo podrá ser retirada de la junta soldada

tras haberla dejado enfriar. Si se continúa soldando en

una junta interrumpida, en primer lugar se ha de retirar

la escoria del lugar de aplicación.

8. PROTECCIÓN CONTRA

SOBRECALENTAMIENTO

El aparato soldado está dotado de una protección que

evita el sobrecalentamiento del transformador para

soldadura. Si se activara dicha protección, se iluminará

la luz de control en su aparato. Deje que el aparato

soldador se enfríe durante cierto tiempo.

9. MANTENIMIENTO

Limpieza - desconectar primero el enchufe Elimine el

polvo y las impurezas de la máquina con regularidad.

Se recomienda limpiar la máquina con un cepillo blan-

do o con un paño.

1. DESCRIÇÃO DO APARELHO

1. Pinça porta-eléctrodos

2. Pinça crocodilo de ligação à massa

3. Roda de ajuste para a corrente de soldadura

4. Comutador

5. Lâmpada de aviso para o sobreaquecimento

6. Escala da corrente de soldadura

7. Pega de transporte

8. Cabo eléctrico

2. MATERIAL A FORNECER

Aparelho de soldar

Equipamento do posto de soldadura

3. INDICAÇÕES IMPORTANTES

Leia atentamente o manual de instruções e respeite as

respectivas indicações.

Sirva-se do presente manual de instruções para se fa-

miliarizar com o aparelho, para o utilizar correctamente

e para car a conhecer as instruções de segurança.

INSTRUÇÕES DE SEGURANÇA

Respeite criteriosamente

ATENÇÃO

Utilize este aparelho apenas para o m a que se des-

tina de acordo com o manual: Soldadura manual por

arco eléctrico com eléctrodos revestidos.

A utilização imprópria desta instalação pode ser peri-

gosa para pessoas, animais e bens materiais. O utili-

zador desta instalação é responsável pela sua própria

segurança, bem como pela das outras pessoas:

Leia impreterivelmente este manual de instruções e

tenha em atenção as normas.

• As reparações e/ou trabalhos de manutenção só

devem ser realizados por pessoal qualicado.

• Só pode utilizar os cabos de soldadura fornecidos

em conjunto com o material.

• Assegure uma conservação adequada do apare-

lho.

• Durante o tempo de funcionamento o aparelho não

deve estar apertado ou ser colocado directamen-

te junto à parede, para que o ar necessário possa

entrar através das aberturas destinadas ao efeito.

Certique-se de que o aparelho está correctamen-

te ligado à corrente (ver 6.). Evite puxar pelo cabo.

Retire a cha eléctrica antes de o colocar aparelho

num outro local.

• Tenha em atenção o estado do cabo de soldadura,

do porta-eléctrodos bem como das pinças crocodilo

de ligação à massa; o desgaste do isolamento e das

partes condutoras de corrente podem causar situa-

ções perigosas e diminuir a qualidade do trabalho

de soldadura.

• A soldadura por arco eléctrico produz faíscas, peças

de metal fundidas e fumo, pelo que deverá atender

ao seguinte: Retire todas as substâncias e/ou mate-

riais inamáveis do local de trabalho.

• Certique-se de que há ventilação suciente.

• Não solde em cima de reservatórios, recipientes ou

tubos que contiveram líquidos ou gases inamáveis.

Evite qualquer contacto directo com o circuito eléc-

trico da soldadura; a tensão em vazio que surge en-

tre o porta-eléctrodos e a pinça crocodilo de ligação

à massa pode ser perigosa.

• Não armazene ou utilize o aparelho em ambientes

húmidos ou molhados ou à chuva.

• Proteja os olhos com vidros de protecção adequa-

dos (DIN grau 9-10), os quais deve xar à máscara

de mão fornecida junto. Utilize luvas e vestuário de

protecção seco, que devem estar livres de óleo e

gordura, para não expor a pele aos raios ultraviole-

tas do arco eléctrico.

ATENÇÃO!

• A irradiação de luz do arco eléctrico pode prejudicar

os olhos e causar queimaduras na pele.

• A soldadura por arco eléctrico produz faíscas e go-

tas de metal fundido. A peça soldada começa a car

incandescente e permanece quente durante bas-

tante tempo.

• Durante a soldadura por arco eléctrico são liberta-

dos vapores que podem ser prejudiciais. Qualquer

choque eléctrico pode ser mortal.

• Não se aproxime directamente do arco eléctrico

num raio de 15 m.

• Proteja-se (bem como as pessoas que se encon-

tram próximas) contra os eventuais perigos do arco

eléctrico.

• Aviso: Dependendo das condições de ligação à re-

de, nomeadamente do ponto de ligação do aparelho

de soldar, podem ocorrer falhas na rede que prejudi-

cam outros consumidores.

ATENÇÃO!

Os outros consumidores podem car avariados, caso

as redes de alimentação eléctrica e os circuitos de cor-

rente se encontrem sobrecarregados durante a solda-

dura. Em caso de dúvida informe-se junto da entidade

fornecedora de energia eléctrica.

FONTES DE PERIGO DURANTE A

SOLDADURA POR ARCO ELÉCTRICO

Durante a soldadura por arco eléctrico existem uma

série de fontes de perigo. É muito importante que o sol-

dador tenha em atenção as seguintes regras, de modo

a que ninguém esteja em risco, evitando ferimentos e

danos na máquina.

1. Os trabalhos do lado da tensão de rede, p. ex. em

cabos, chas eléctricas, tomadas, etc, apenas de-

vem ser executados por electricistas. Isto vale es-

pecialmente para a colocação de cabos eléctricos

de extensão.

2. A fonte de corrente de soldadura deve ser separada

da rede imediatamente em caso de acidente.

3. O aparelho deve ser desligado imediatamente quan-

do surgem tensões de contacto eléctricas, deven-

do o mesmo ser inspeccionado por um técnico.

4. Tenha sempre em atenção ao bom estado dos con-

tactos eléctricos do lado da corrente de soldadura.

5. Durante a soldadura deve usar sempre luvas isolan-

tes nas duas mãos. Estas protegem de choques

eléctricos (tensão em vazio do circuito eléctrico da

soldadura), de radiações prejudiciais (calor e raios

UV) bem como de metal incandescente e da pro-

jecção de escórias.

PT Português

6. Deverá usar calçado isolante e resistente, que tem

de isolar igualmente em locais molhados. Não deve

usar socas pois as gotas de metal incandescente,

que caiem, podem causar queimaduras.

7. Vista roupa adequada e não utilize vestuário de ma-

terial sintético.

8. Não olhe para o arco eléctrico com os olhos des-

protegidos, utilize apenas a mascara de mão para

soldadura com os vidros de protecção de acordo

com as normas DIN. Para além dos feixes lumi-

nosos e da radiação térmica, que podem causar

encandeamento ou queimaduras, o arco eléctrico

emite raios UV. Em caso de protecção insuciente,

estes raios ultravioletas invisíveis causam, após

algumas horas, uma conjuntivite muito dolorosa.

Para além disso os raios UV podem causar efeitos

de queimaduras solares em partes do corpo, que

se encontrem desprotegidas.

9. As pessoas ou os ajudantes que se encontrem per-

to do arco eléctrico devem ser informadas relativa-

mente aos perigos e equipadas com os meios de

protecção necessários, monte anteparas caso seja

necessário.

10. Quando estiver a soldar, principalmente em espaços

pequenos, assegure uma ventilação suciente com

ar fresco, pois dá-se a formação de fumo e de gases

prejudiciais. 11.0 trabalho de soldadura não pode ser

executado em reservatórios onde são armazenados

gases, combustíveis, óleos minerais ou outros produ-

tos semelhantes, mesmo que já tenham sido esva-

ziados há muito tempo, pois há perigo de explosão

devido aos resíduos existentes.

12. Aos espaços, onde há perigo de incêndio ou de

explosão, aplicam-se normas especiais.

13. As ligações soldadas, que estão sujeitas a grandes

esforços, e que têm de cumprir impreterivelmente

os requisitos de segurança, só podem ser executa-

das por soldadores especializados e devidamente

certicados.

Por exemplo: Reservatórios de pressão, carris,

acoplamentos dos reboques, etc.

14. Utilize apenas uma tomada (com contacto de pro-

tecção) que esteja protegida com um fusível ou um

disjuntor em vazio.

A protecção por fusível dos cabos de alimentação

para as tomadas de rede tem de corresponder às

normas (VDE 0100 (associação alemã de electro-

técnicos)). Segundo estas normas, só podem ser

utilizados os fusíveis ou disjuntores adequados à

secção do condutor. Se a amperagem máxima for

excedida, poderá resultar um incêndio nos cabos

eléctricos ou no edifício.

O aparelho não é adequado para uso industrial.

ESPAÇOS APERTADOS E HÚMIDOS

Ao trabalhar em espaços estreitos, húmidos ou quen-

tes deve utilizar bases isolantes e bases intermédias

como luvas com punho de cabedal ou de um material

não condutor para isolar o corpo do chão, das paredes

e das partes condutoras das máquinas entre outros.

Ao utilizar transformadores de soldadura de pequena

dimensão, em situações de grande risco eléctrico, co-

mo p. ex. em espaços estreitos com paredes conduto-

ras (caldeiras, condutas, etc), em espaços molhados

(vestuário de trabalho molhado), em espaços quentes

(vestuário de trabalho suado), a tensão de saída do

aparelho de soldar não pode ser superior a 42 Volts

(valor efectivo) durante o funcionamento em vazio.

Neste caso o aparelho não pode ser utilizado devido à

tensão de saída excessiva.

VESTUÁRIO DE PROTECÇÃO

1. Durante o trabalho, o soldador tem de estar total-

mente protegido pelo vestuário e pela protecção do

rosto contra as irradiações e as queimaduras.

2. Deve utilizar, nas duas mãos, luvas de cabedal

com punho de material adequado (cabedal). Estas

devem encontrar-se em perfeitas condições.

3. Para proteger o vestuário contra faíscas e queima-

duras deve usar aventais adequados. Quando o tipo

de trabalho exige uma soldadura acima do nível da

cabeça, deve vestir um fato de protecção e se ne-

cessário usar uma protecção para a cabeça.

Protecção contra irradiações e queimaduras

1. No local de trabalho, deverá advertir contra o perigo

para os olhos através de uma placa de aviso com a

frase: Cuidado não olhar para as chamas! Os locais

de trabalho devem ser isolados o mais possível para

que as pessoas que estão próximas estejam protegi-

das. As pessoas não autorizadas devem manter-se

afastadas dos trabalhos de soldadura

2. Nas imediações dos locais de trabalho xos, as pa-

redes não devem ser de cor clara nem brilhantes.

As janelas não devem permitir, pelo menos até à

altura da cabeça, a passagem ou reexão da ra-

diação, p. ex. através da aplicação de um produto

adequado.

4. SÍMBOLOS E DADOS TÉCNICOS

Transformador monofásico

50 Hz Frequência de rede

U1Tensão de rede

I1 max Corrente máxima absorvida

Protecção por fusíveis com valor

nominal emamperes

U0Tensão nominal em vazio

I2Corrente de soldadura

Ø mm Diâmetro dos eléctrodos

nc/nc1Número de eléctrodos de soldadura,

que podem ser fundidos.

a) do estado frio até à actuação do

controlador de temperatura (nc) e

b) no espaço da primeira hora do

estado frio (nc1)

nh/nh1Número de eléctrodos de soldadura,

que podem ser fundidos.

a) no estado quente entre

a ligação e o desligamento do

controlador de temperatura (nh) e

b) durante uma hora

no estado quente desde a religação (nh1)

Símbolo para a curva característica

descendente

Símbolo para a soldadura manual por

arco eléctrico com eléctrodos de barra

IP 21 Grau de protecção

H Classe de isolamento

X Duração da ligação

O aparelho está desparasitado segundo a directiva CE

89/336/CEE

Ligação à rede (V):

~(Hz): 230, 400

Corrente de soldadura (A): 55-200

Eléctrodos (Ø mm): 2-4

Tensão em vazio (V): 48

Potência absorvida (kW): 9,6

Protecção por fusível (A): 32, 22

Peso (kg): 18,2

5. LIGAÇÃO À REDE

6. PREPARAÇÃO PARA A SOLDADURA

Ligação do cabo de soldadura Atenção! Execute

os trabalhos de ligação do cabo de soldadura apenas

quando o aparelho não tiver o cabo eléctrico ligado!

Ligue ambas as chas da pinça porta-eléctrodos e

da pinça crocodilo de ligação à massa aos respecti-

vos acoplamentos rápidos e xe a cha, rodando-a no

sentido dos ponteiros do relógio. Normalmente, o cabo

com a pinça porta-eléctrodos é ligado ao terminal do

pólo positivo, enquanto o cabo com a pinça crocodilo

de ligação à massa é ligado ao terminal do pólo nega-

tivo. A pinça crocodilo de ligação à massa é xada

directamente à peça a soldar ou à base, onde a peça

a soldar foi colocada.

Atenção, certique-se de que existe um contacto di-

recto com a peça a soldar. Evite, por conseguinte, as

superfícies pintadas e/ou os materiais isolantes. O ca-

bo da pinça porta-eléctrodos tem no nal um grampo

especial, que serve para xar os eléctrodos. A mascara

de mão para soldadura deve ser sempre utilizada du-

rante a soldadura. Ela protege os olhos contra a irra-

diação da luz proveniente do arco eléctrico, permitindo

mesmo assim observar o metal de soldadura com toda

a nitidez.

7. SOLDADURA

Após ter efectuado todas as ligações para a alimenta-

ção da corrente, bem como para o circuito eléctrico da

soldadura, deve proceder da seguinte forma: Insira a

extremidade não isolada do eléctrodo na pinça porta

eléctrodos e ligue a pinça crocodilo de ligação à

massa à peça a soldar. Certique-se de que exis-

te um bom contacto eléctrico. Ligue o aparelho com o

interruptor e ajuste a corrente de soldadura com o

volante , conforme o eléctrodo que deseja utilizar.

Segure a mascara de mão para soldadura à frente da

cara e esfregue a ponta de eléctrodo na peça a sol-

dar, como se estivesse a acender um fósforo. Este é o

melhor método para inamar um arco eléctrico. Deve

experimentar sobre uma peça à parte, para vericar

se escolheu o eléctrodo e a intensidade da corrente

certos.

Eléctrodo (Ø mm) Corrente de soldadura (A)

2 40-80 A

2,5 60-110A

3,2 80-160 A

4 120-200 A

ATENÇÃO!

O eléctrodo não deverá tocar ao de leve na peça a

ser trabalhada, pois poderia causar danos e dicultar

a inamação do arco eléctrico. Logo que o arco eléc-

trico se acenda deverá manter, em relação à peça a

trabalhar, uma distância correspondente ao diâmetro

do eléctrodo utilizado. Durante a soldadura a distância

deve permanecer constante tanto quanto possível. A

inclinação do eléctrodo no sentido do trabalho deve ser

de 20/30 graus.

ATENÇÃO!

Utilize sempre um alicate para remover eléctrodos

usados ou para mover partes recém-soldadas. Não es-

queça que, depois de soldar, a pinça porta-eléctrodos

tem de ser sempre pousada em estado isolado.

A escória só pode ser retirada da costura depois de

arrefecer.

Caso continue a soldar a partir da costura de uma sol-

dadura não concluída, deverá primeiro retirar a escória

do local onde deseja recomeçar.

8. PROTECÇÃO CONTRA

O SOBREAQUECIMENTO

O aparelho de soldar está equipado com uma protec-

ção contra sobreaquecimento que protege o transfor-

mador de soldadura de sobreaquecimento. Caso a

protecção contra o sobreaquecimento actue, acende

uma lâmpada de controlo no seu aparelho. Deixe

arrefecer o seu aparelho de soldar durante algum tem-

po.

9. MANUTENÇÃO

Limpeza - retirar primeiro a cha da tomada Elimine

regularmente todas as poeiras e sujidade da máquina.

A limpeza deve ser efectuada com uma escova na ou

com um pano.

1. DESCRIZIONE DELL’UTENSILE

1. Portaelettrodo

2. Morsetto massa

3. Manopola di regolazione per corrente di saldatura

4. Selettore

5. Spia di controllo surriscaldamento

6. Scala corrente di saldatura

7. Maniglia

8. Cavo di alimentazione

2. ELEMENTI FORNITI

Saldatrice

Accessori per saldatura

3. AVVERTENZE IMPORTANTI

Leggete attentamente le istruzioni per l’uso ed osser-

vatene le avvertenze.

Con l’aiuto di queste istruzioni per l’uso familiarizzate

con l’apparecchio, il suo uso corretto e le avvertenze

di sicurezza.

AVVERTENZE DI SICUREZZA

Da rispettare assolutamente

ATTENZIONE

Usate l’apparecchio soltanto secondo per lo scopo a

cui è destinato indicato in queste istruzioni: Saldatura

manuale ad arco sotto gas inerte con elettrodi rivestiti.

Un uso improprio dell’apparecchio può essere fonte

di pericolo per persone, animali e cose. L’utilizzatore

dell’apparecchio è responsabile della propria sicurez-

za e di quella dei terzi. Leggete assolutamente queste

istruzioni per l’uso e rispettatene le disposizioni.

• Riparazioni o/e lavori di manutenzione devono

essere eseguiti esclusivamente da persone qua-

licate.

• Si devono usare solo i li per saldatura compresi tra

elementi forniti.

• Fate in modo che l’apparecchio venga tenuto con

cura.

• Durante il funzionamento l’apparecchio non dovreb-

be essere posizionato vicino o direttamente appog-

giato alla parete, in modo che sia sempre possibile

l’aspirazione di aria attraverso le fessure di apertu-

ra. Assicuratevi che l’apparecchio sia correttamente

collegato alla rete (vedi 6). Evitate ogni sollecitazio-

ne di trazione del cavo di alimentazione. Staccate la

spina dalla presa prima di mettere l’apparecchio in

un altro luogo.

• Fate attenzione allo stato del cavo per saldatura,

della pinza dell’elettrodo nonché dei morsetti mas-

sa; l’usura dell’isolamento e delle parti che conduco-

no corrente possono essere fonte di rischio e ridurre

la qualità del lavoro di saldatura.

• La saldatura ad arco sotto gas inerte produce scin-

tille, pezzi metallici fusi e fumo: ricordatevie perciò di

eliminare tutte le sostanze e/o materiali inammabili

dal posto di lavoro.

• Assicuratevi che vi sia sufciente apporto di aria.

• Non effettuate lavori di saldatura su contenitori,

recipienti o tubi che abbiano contenuto liquidi in-

ammabili o gas. Evitate ogni contatto diretto con

il circuito di saldatura; la tensione a vuoto formatasi

tra la pinza elettrodo e il morsetto massa può essere

pericolosa.

• Non tenete e usate l’apparecchio in un ambiente

umido o bagnato e sotto la pioggia.

• Proteggete gli occhi con gli appositi vetri protettivi

(DIN grado 9-10) da ssare sulla visiera di protezio-

ne allegata. Indossate guanti e indumenti di prote-

zione asciutti e privi di olio e grasso per non esporre

la pelle ai raggi ultravioletti dell’arco.

DA TENERE PRESENTE!

• Le radiazioni luminose dell’arco possono danneg-

giare gli occhi e causare delle ustioni sulla pelle.

• La saldatura ad arco sotto gas inerte produce scintil-

le e gocce di metallo fuso; il pezzo saldato comincia

ad essere incandescente e rimane caldo a lungo.

• Durante la saldatura ad arco evaporano dei vapori

che potrebbero essere nocivi. Ogni scossa elettrica

può eventualmente causare la morte.

• Non avvicinatevi direttamente all’arco nel raggio di

15 m.

• Proteggete voi stessi (e le persone vicine) dagli

eventuali effetti pericolosi dell’arco.

• Avvertimento: a seconda delle condizioni di colle-

gamento alla rete nel punto di allacciamento della

saldatrice si possono vericare delle anomalie nella

rete che possono ripercuotersi sugli altri utenti.

ATTENZIONE!

In caso di sovraccarico della rete di alimentazione e del

circuito di corrente si possono vericare disturbi per al-

tri utenti durante i lavori di saldatura. In caso di dubbio

consultate l’ente di distribuzione dell’energia elettrica.

FONTI DI PERICOLO DURANTE

LA SALDATURA AD ARCO

Durante la saldatura ad arco si presentano diverse fon-

ti di pericolo. Quindi è particolarmente importante per il

saldatore rispettare le seguenti regole per non mettere

in pericolo se stesso e gli altri e per evitare danni a

persone e apparecchi.

1. Far eseguire i lavori sulla parte della tensione di

rete, ad es. su cavi, prese, spine, ecc. esclusiva-

mente da personale specializzato. Ciò vale partico-

larmente per la realizzazione di cavi intermedi.

2. In caso di incidenti separare immediatamente la

fonte di corrente di saldatura dalla rete.

3. Se si presentino delle tensioni elettriche di contatto,

disinserire immediatamente l’apparecchio e farlo

controllare da uno specialista.

4. Fare sempre attenzione che sul lato della corrente

di saldatura i contatti elettrici siano in buono stato.

5. Durante i lavori di saldatura indossare sempre en-

trambi i guanti isolanti. Questi proteggono da scos-

se elettriche (tensione a vuoto del circuito corrente

di saldatura), radiazioni nocive (calore e raggi UV)

nonché da metalli incandescenti e spruzzi di scorie.

6. Portare scarpe solide e isolanti che proteggano an-

che in caso di umidità. Le scarpe basse non sono

adatte, dato che le gocce di metallo incandescente

che cadono possono provocare ustioni.

IT Italiano

7. Indossare indumenti adatti, non usare tessuti con

bre sintetiche.

8. Non guardare l’arco ad occhio nudo, usare sem-

pre la visiera protettiva dotata di vetro di protezione

ai sensi della norma DIN. Oltre ai raggi di luce e

di calore che possono provocare abbagliamenti o

ustioni, l’arco emette anche raggi UV. In caso di

protezione insufciente questa radiazione ultravio-

letta invisibile provoca una congiuntivite molto do-

lorosa che si manifesta solo a distanza di qualche

ora. Inoltre le radiazioni UV provocano sulle parti

del corpo non protette effetti simili a quelli prodotti

da esposizione eccessiva al sole.

9. Anche persone o aiutanti che si trovino nelle vici-

nanze dell’arco devono essere informate dei peri-

coli e dotati dei dispositivi di protezione necessari;

in caso di necessità realizzare delle pareti di prote-

zione.

10. Se si effettuano lavori di saldatura è necessario,

soprattutto in ambienti ristretti, provvedere ad

un’aerazione sufciente poiché si sviluppano fumo

e gas nocivi.

11. Non è consentito effettuare lavori di saldatura su

contenitori nei quali vengono conservati gas, car-

buranti, oli minerali o simili anche se questi sono

vuoti da tempo, dato che residui di tali sostanze

possono causare esplosioni.

12. Nei locali a rischio di incendio e di esplosione val-

gono disposizioni particolari.

13. I giunti saldati esposti a forti sollecitazioni che de-

vono rispondere assolutamente ai requisiti di sicu-

rezza devono essere eseguiti soltanto da saldatori

specializzati e certicati. Esempi al riguardo sono

serbatoi a pressione, guide di scorrimento, attacchi

per rimorchio ecc.

14. Utilizzare unicamente prese di corrente (con con-

tatto di terra) provviste di fusibile inerte o con un

salvavita inerte. Le protezioni dei cavi di alimenta-

zione verso le prese devono rispondere alle dispo-

sizioni (VDE 0100). Secondo queste disposizioni si

devono usare soltanto protezioni o dispositivi au-

tomatici corrispondenti alla sezione del conduttore.

Una protezione eccessiva può causare la bruciatu-

ra della linea o danni dovuti ad incendio dell’edi-

cio.

L’apparecchio non è adatto all’uso professionale.

LOCALI DI PICCOLE DIMENSIONI E UMIDI

Per lavori in ambienti stretti, umidi o caldi si devono

usare spessori o strati intermedi nonché guanti di cuoio

o altri materiali non conduttori per isolare il corpo da

pavimento, pareti, elementi conduttori dell’apparecchio

o simili.

Se si utilizzano piccoli trasformatori di saldatura per

lavori di saldatura che comportino un maggiore rischio

elettrico, ad esempio in ambienti di piccole dimensioni

con pareti che conducono corrente (caldaie, tubi, etc.),

in luoghi umidi (indumenti di lavoro umidi), caldi (indu-

menti di i lavoro intrisi di sudore), la tensione in uscita

dell’apparecchio di saldatura in caso di funzionamento

a vuoto non deve superare i 42 Volt (valore effettivo).

A causa dell’elevata tensione di uscita l’apparecchio in

tal caso non può essere utillizzato.

INDUMENTI PROTETTIVI

• Durante il lavoro il saldatore deve essere protetto in

ogni parte del corpo da radiazioni e ustioni mediante

indumenti e dispositivi di protezione per il viso.

• Indossare sempre entrambe le manopole di mate-

riale idoneo (pelle). Assicurarsi che siano sempre in

ottimo stato. Per proteggere gli indumenti da scintille

e bruciature indossare grembiuli adatti. Se il tipo di

lavoro lo richiede, ad esempio in caso di lavori di

saldatura al di sopra della testa, occorre indossare

una tuta protettiva e, se necessario, un casco.

PROTEZIONE CONTRO RAGGI E USTIONI

• Con un cartello Attenzione, non dirigere lo sguardo

verso le amme!” richiamare l’attenzione sui rischi

per la vista sul posto di lavoro. I luoghi di lavoro sono

da schermare per quanto possibile in modo da pro-

teggere le persone che si trovino nelle vicinanze. Le

persone non autorizzate non devono avvicinarsi alle

zone di saldatura.

• Le pareti non dovrebbero essere né chiare né luci-

de nelle immediate vicinanze di posti di lavoro ssi.

Proteggere le nestre, almeno no ad altezza uomo,

contro il passaggio o il riverbero dei raggi, ad esem-

pio con una vernice adatta.

4. SIMBOLI E CARATTERISTICHE

TECNICHE

Trasformatore monofase

50 Hz Frequenza di rete

U1Tensione di rete

I1 max Corrente massima assorbita

Fusibile con valore nominale in Ampere

U0Tensione a vuoto

I2Corrente di saldatura

Ø mm Diametro dell’elettrodo

nc/nc1Numeri degli elettrodi di saldatura che

possono essere fusi

a) da freddo no alla reazione del

termostato (ne) e

b) entro la prima ora da freddo (ne1)

nh/nh1Numeri degli elettrodi di saldatura che

possono essere fusi a) a caldo tra

l’inserimento e il disinserimento del

termostato (nh) e

b) durante un ora a caldo prima di un

nuovo inserimento (nh1)

Simbolo per linea caratteristica

discendente

Simbolo per saldature manuali ad

arco con elettrodi cilindrici rivestiti

IP 21 Tipo di protezione

H Classe di isolamento

X Durata di inserimento

L’apparecchio è schermato secondo la direttiva CE

89/336/CEE

Allacciament alla rete (V):

~(Hz): 230, 400

Corrente di saldatura (A): 55-200

Ø elettrodo (mm): 2-4

Idling voltage (V): 48

Potenza assorbita (kW): 9,6

Protezione (A): 32, 22

Peso (kg): 18,2

5. PRESA DI RETE

6. OPERAZIONI PRELIMINARI ALLA

SALDATURA

Collegamento dei cavi di saldatura Attenzione! Ese-

guite le operazioni di collegamento di cavi di saldatu-

ra solo quando l’apparecchio è scollegato! Collegate

i due connettori del portaelettrodo e del morsetto

di massa con i relativi accoppiamenti rapidi e bloc-

cate i connettori ruotandoli in senso orario. Il cavo con

il portaelettrodo viene collegato normalmente al polo

positivo, mentre quello con il morsetto di massa al polo

negativo.

Il morsetto di massa viene ssato direttamente sul

pezzo da saldare o alla base su cui esso poggia. At-

tenzione, assicuratevi che vi sia contatto diretto con

il pezzo da saldare. Evitate quindi superci vernicia-

te e/o materiali isolanti. Il cavo portaelettrodi è dotato

all‘estremità di un morsetto speciale che ha la funzio-

ne di serrare l‘elettrodo. Durante la saldatura utlizzare

sempre lo schermo di protezione. Esso protegge gli

occhi dalle radiazioni luminose provenienti dall‘arco,

consentendo tuttavia di guardare chiaramente il mate-

riale da saldare.

7. SALDATURA

Dopo aver effettuato tutti i collegamenti elettrici per

l’alimentazione di corrente e per il circuito di saldatura

si può procedere come segue. Inserite l’estremità non

rivestita dell’elettrodo nel portaelettrodi e collegate il

morsetto di massa con il pezzo da saldare. Assicu-

ratevi che vi sia un buon contatto elettrico.

Inserire l‘apparecchio mediante l‘interruttore e re-

golate la corrente di saldatura con la manopola a

seconda dell‘elettrodo che si intende usare. Tenete lo

schermo protettivo davanti al viso e sfregare la punta

dell‘elettrodo sul pezzo da saldare allo stesso modo in

cui si accende un ammifero. Questo è il modo migliore

per innescare l‘arco luminoso. Eseguite un test con un

pezzo di prova per vericare se sono stati scelti l‘elet-

trodo e l‘intensità di corrente adatti.

Ø elettrodo (mm) Corrente di saldatura (A)

2 40-80 A

2,5 60-110A

3,2 80-160 A

4 120-200 A

ATTENZIONE!

Non picchiettate il pezzo da saldare con l’elettrodo:

potrebbero vericarsi danni e rendere più difcile l’in-

nesco dell’arco. Non appena innescato l’arco cercare

di mantenere una distanza dal pezzo da saldare che

corrisponda al diametro dell’elettrodo utilizzato.

La distanza dovrebbe rimanere per quanto possibile

costante durante la saldatura. L’inclinazione dell’elet-

trodo nella direzione di lavoro dovrebbe essere di

20/30 gradi.

ATTENZIONE!

Utilizzare sempre una pinza per togliere gli elettrodi

usati o per spostare pezzi appena saldati. Fare

attenzione che il portaelettrodi dopo la saldatura

sia sempre riposto su materiale isolante.

Le scorie devono essere tolte solo dopo che il giunto

si sia raffreddato.

Se si prosegue la saldatura in un giunto che presenti

un‘interruzione occorre prima togliere le scorie dal

punto da dove si ricomincia.

8. PROTEZIONE DAL SURRISCALDAMENTO

La saldatrice è dotata di una protezione dal surriscal-

damento che protegge il trasformatore di saldatura. Se

scatta la protezione di surriscaldamento si illumina la

spia di controllo dell‘apparecchio. Fate raffreddare

la saldatrice per qualche minuto.

9. MANUTENZIONE

Pulizia (staccare prima la spina dalla presa di corrente)

L’utensile deve venire pulito regolarmente dalla polvere

e dallo sporco. È consigliabile eseguire la pulizia con

una spazzola ne o un panno.

This manual suits for next models

Table of contents

Languages:

Other Defort Batteries Charger manuals

Defort

Defort DBC-12 User manual

Defort

Defort DBC-12 User manual

Defort

Defort DBC-12 User manual

Defort

Defort DBC-10 User manual

Defort

Defort DBC-6D User manual

Defort

Defort DBC-15 User manual

Defort

Defort DBC-12C User manual

Popular Batteries Charger manuals by other brands

Schumacher Electric

Schumacher Electric XC85-CA owner's manual

A-solar

A-solar AM-112 Platinum Plus user guide

Bosch

Bosch ML1208E operating instructions

LEXIBOOK

LEXIBOOK ROLL N PLAY Installation

GE WattStation Wall Mount Installation and user manual

Nitho

Nitho XBX-CHBX-K quick start guide

Schumacher

Schumacher SC1400 owner's manual

iOttie

iOttie iON Wireless Stand Operation manual

DigiPower

DigiPower TC-500 operating instructions

Dok

Dok CR08 user guide

Spectrum Industries

Spectrum Industries Connect30 Cart owner's manual

Quick Charge

Quick Charge MB Multi MB1210X2 operating instructions

Sungrow

Sungrow AC011E-01 user manual

ISDT

ISDT X16 user guide

DS18

DS18 INF-C6A owner's manual

Linear

Linear LTC4002-4.2 quick start guide

Une

Une ZHERO Quick installation guide

Sony

Sony BC-TR1 operating instructions

Defort DWM-210 User manual

Popular Batteries Charger manuals by other brands
