Dell™Systems
Installing VersaRails™
Installation de VersaRails™
Installation von VersaRails™
Instalación de VersaRails™
VersaRails™










Throughout this guide, blocks of text may be accompanied by an icon and printed in
bold type or in italic type. These blocks are notes, notices, cautions, and warnings,
and they are used as follows:
NOTE: A NOTE indicates important information that helps you make better use of
your computer system.


  !"
"#
$%&$%&!"
"#
Information in this document is subject to change without notice.
© 2001 Dell Computer Corporation. All rights reserved.
Reproduction in any manner whatsoever without the written permission of Dell Computer Corpo-
ration is strictly forbidden.
Trademarks used in this text: Dell , the DELL logo, and VersaRails are trademarks of Dell Computer
Corporation.
Other trademarks and trade names may be used in this document to refer to either the entities
claiming the marks and names or their products. Dell Computer Corporation disclaims any propri-
etary interest in trademarks and trade names other than its own.
September 2001 P/N 0H113 Rev. A02


support.dell.com Installing VersaRails 1-1

This document provides instructions for trained service technicians to install
VersaRails in a four-post rack cabinet. One VersaRail kit is required for each system to
be installed in the rack.
Before attempting this installation you should read through this entire document
carefully.
For procedures on installing your system in the rack, see your Rack Installation Guide.

The kit includes the following items:
One pair of VersaRails slide assemblies
One cable management arm assembly
Ten 10-32 x 0.500 Phillips-head screws
One cable tray and five 6-32 x 0.25-inch hex head screws,
for 4U and 7U systems only
One pair of rack adapters and four 10-32 shoulder screws,
for 7U systems only
One strain-relief bracket, for 2U systems only

See the safety instructions provided in your system’s System Information document
for additional information.

 !
"


1-2 Installing VersaRails
NOTES: Your Dell system is safety-certified as a free-standing unit and as a compo-
nent for use in a Dell rack cabinet using the Dell customer rack kit. The installation of
your system and rack kit in any non-Dell rack cabinet has not been approved by any
safety agencies. It is your responsibility to have the final combination of system and
rack kit in a non-Dell rack cabinet evaluated for suitability by a certified safety agency.
Dell disclaims all liability and warranties in connection with such combinations.
For instructions on installing the system itself, see your Rack Installation Guide.

See your Rack Installation Guide for important safety information.

To install the VersaRail kit components, you need the following tools:
#2 Phillips screwdriver
Measuring tape
Level

Installing the VersaRail kit and the system into a rack cabinet involves the following
tasks:
Installing the VersaRails in the rack
Installing the system chassis in the rack (see your Rack Installation Guide for
instructions)
Installing the cable tray, if applicable
Installing the cable-management arm

To install the rails in the rack, perform the following steps.
#$%& '
()&) *
"& () 
+"


support.dell.com Installing VersaRails 1-3
1. Determine where you want to install the system in the rack.
2. Position the VersaRail’s mounting flange against the inner side of the rack's front
vertical rail so that the bottom of the VersaRail is aligned with the 0.125-inch
spacing on the rack’s front vertical rail (see Figure 1-1 for 2U systems and Figure
1-2 for 4U and 7U systems).
NOTE: The vertical rails in your rack may have round or square holes.
Each unit on the vertical rail consists of one 0.125-inch spacing and two
0.250-inch spacings. The 0.125-inch spacing is the beginning of a unit.
—For 2U systems, the bottom mounting hole in the VersaRail aligns with the
second hole from the 0.125-inch spacing on the vertical rail.
—For 4U systems, the bottom mounting hole in the VersaRail aligns with the
third hole from the 0.125-inch spacing on the vertical rail.
—For 7U systems, the bottom mounting hole in the VersaRail aligns with the
fourth hole from the 0.125-inch spacing on the vertical rail.

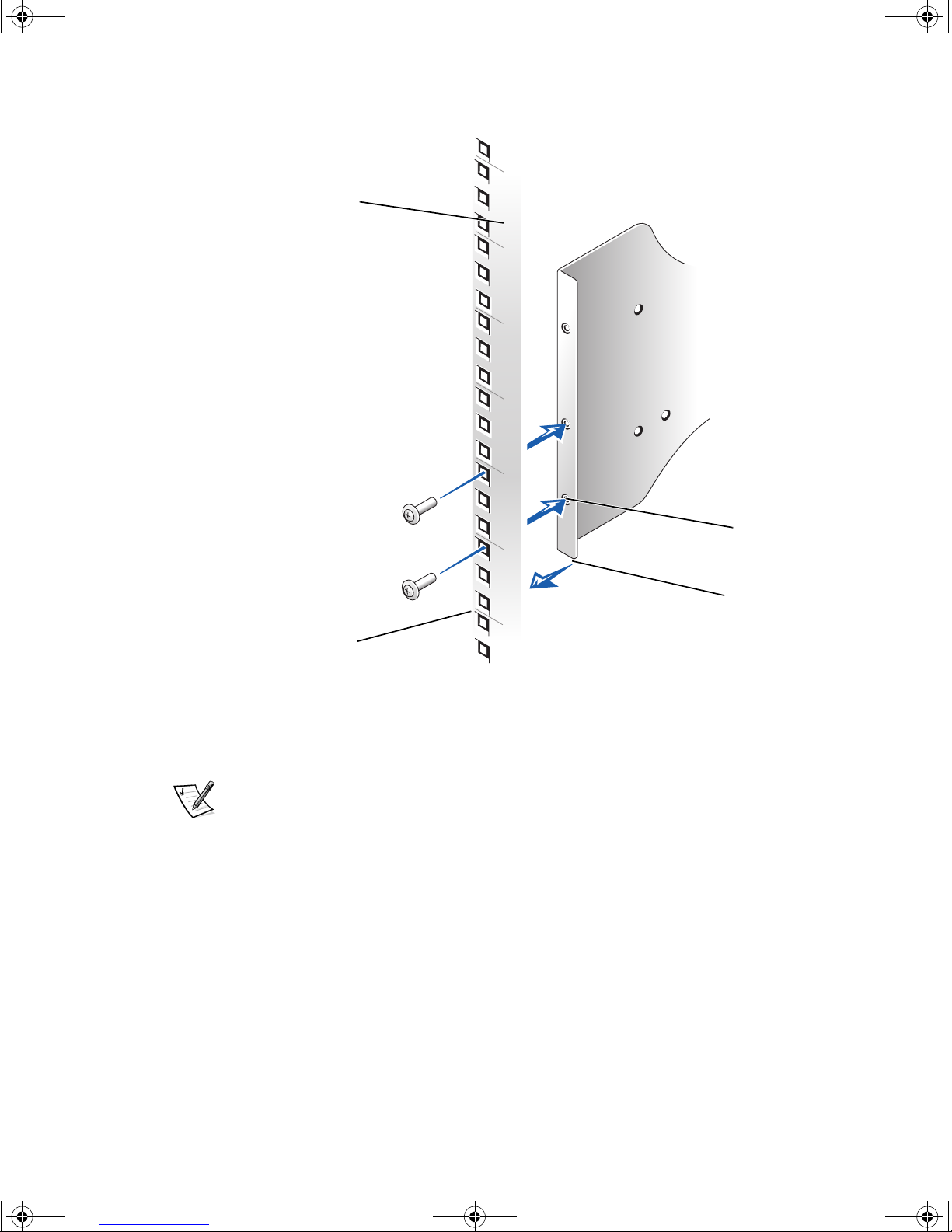

3. Secure the front of the VersaRail to the rack using two Phillips-head screws (see
Figure 1-1 for 2U systems and Figure 1-2 for 4U and 7U systems).


0.125-inch
rail spacing
bottom of VersaRail
second
mounting hole
right-front rail


1-4 Installing VersaRails


NOTE: Ensure that you use the mounting holes, as shown in Figure 1-1 and
Figure 1-2, to secure the front of the VersaRails to the rack. The second and fourth
mounting holes from the bottom of the VersaRail are used to secure a 2U system to
the rack. The first and second mounting holes from the bottom of the VersaRail are
used to secure 4U and 7U systems to the rack.

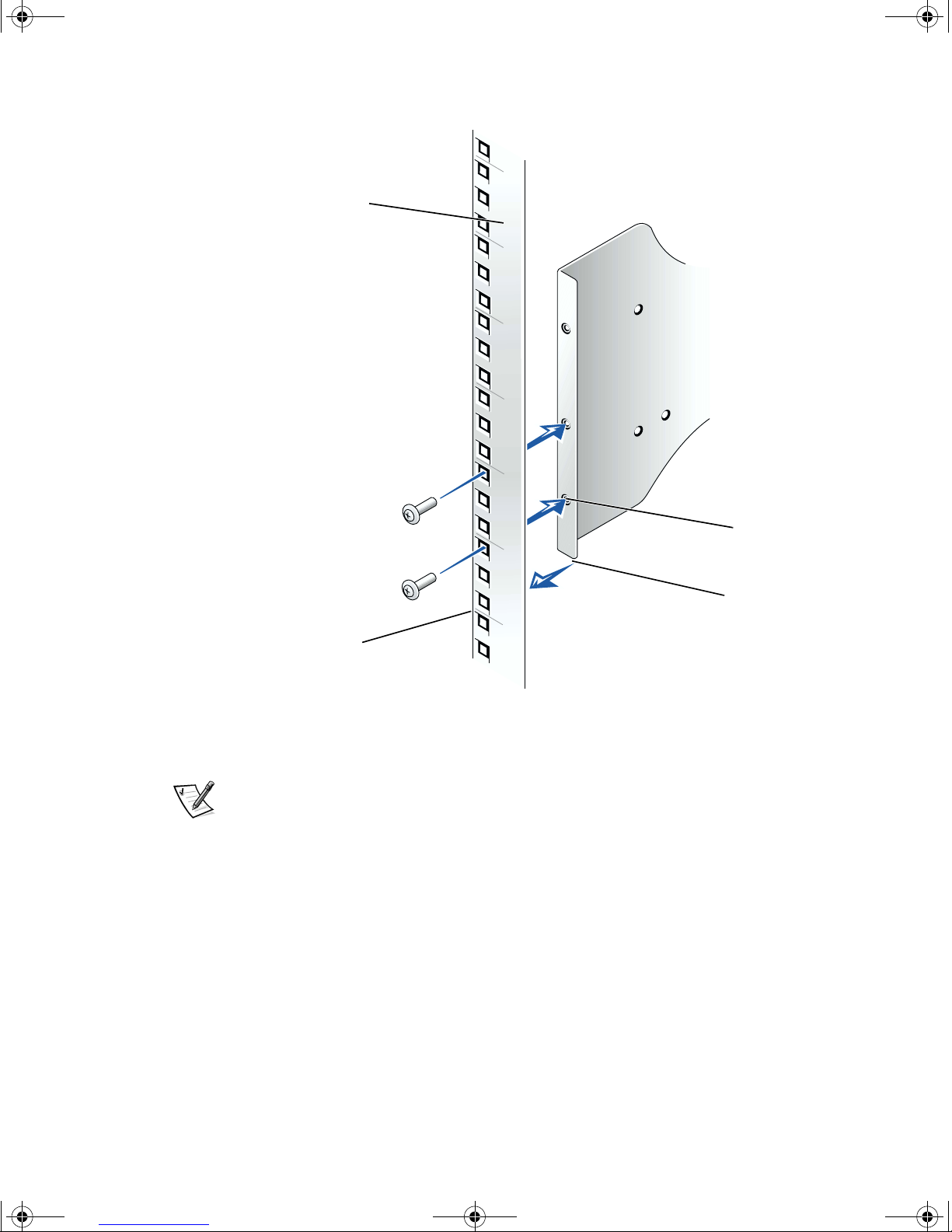

4. Slide the back VersaRail’s mounting flange backward until the back mounting
flange fits snugly against the inner side of the back vertical rail.
5. With the VersaRail level, secure the back of the VersaRail to the rack using two
Phillips-head screws (see Figure 1-3).
6. Repeat steps 2 through 5 to install the second VersaRail.
0.125-inch
rail spacing
bottom of
VersaRail
first mounting
hole
right-front rail


support.dell.com Installing VersaRails 1-5
 !


See your Rack Installation Guide for instructions on installing the system chassis in a
rack.

If your VersaRails kit came with a cable tray, see your Rack Installation Guide for
instructions on attaching the cable tray to your system.

To install the cable-management arm in the rack, perform the following steps:

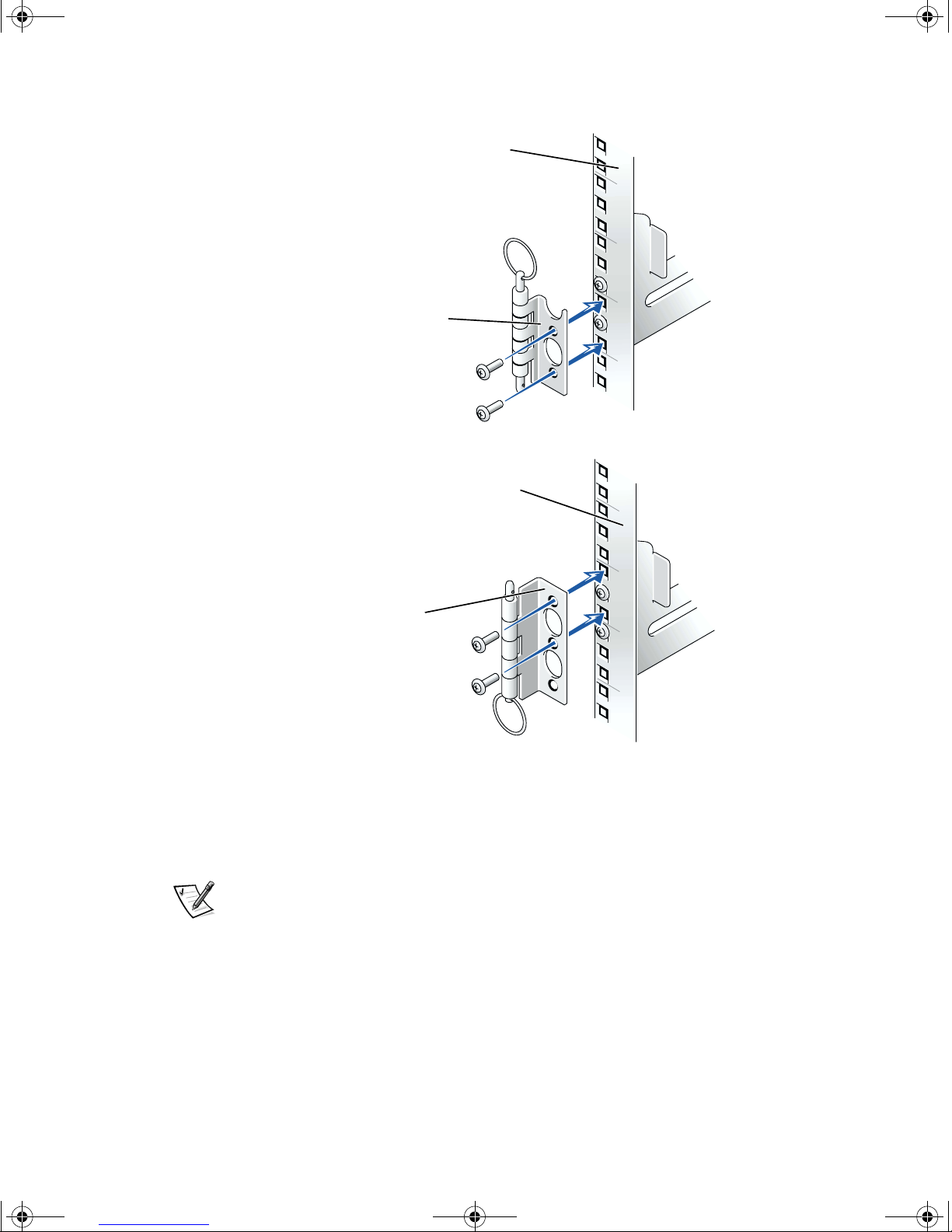

1. Facing the back of the rack cabinet, align the right-angle bracket of the cable-
management arm over the rail mounting screws on the cabinet’s back vertical rail
as shown in Figure 1-4.
0.125-inch
rail spacing
bottom of VersaRail
second
mounting hole
back-right rail


1-6 Installing VersaRails
"#$!
2. Attach the cable-management arm to the rack using two Phillips-head screws
(see Figure 1-4).
NOTE: For 4U and 7U systems, the cable management arm can be attached to
either the right or the left vertical rail. See your Rack Installation Guide for instruc-
tions on reversing the cable management arm.
3. After you have secured the cable management arm to the rack, see your Rack
Installation Guide for instructions on attaching the cable-management arm to the
system.


back-right rail
cable-management
arm bracket
back-right rail
cable-management
arm bracket






0H113ft2.fm Page 1 Thursday, September 6, 2001 11:39 AM


Tout au long de ce guide, certains blocs de texte peuvent être accompagnés d'une
icône et imprimés en gras ou en italique. Ces blocs de texte correspondent à des
remarques, des mises en garde, des messages Attention et des avertissements, et
sont utilisés comme suit :
REMARQUE : UNE REMARQUE indique une information importante destinée à vous
aider à mieux utiliser votre système informatique.

 
!"#
$$$%&$$$%
'('
!#
)$$)$$
'('
! "#
Les informations fournies dans ce guide sont susceptibles d'être modifiées sans préavis.
© 2001 Dell Computer Corporation. Tous droits réservés.
La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell
Computer Corporation est strictement interdite.
Marques déposées utilisées dans ce guide : Dell, le logo DELL et VersaRails sont des marques
commerciales de Dell Computer Corporation.
Toutes les autres marques déposées et noms de marques utilisés dans ce document se rapportent
aux sociétés propriétaires des marques et des noms de ces produits. Dell Computer Corporation
décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui
appartenant pas.
Septembre 2001 Réf 0H113 Rév. A02
0H113ft2.fm Page 2 Thursday, September 6, 2001 11:39 AM

support.dell.com Installation de VersaRails 2-1

Ce document, destiné aux techniciens de maintenance qualifiés, contient les
instructions d'installation VersaRails dans une armoire à 4 montants. Un kit VersaRails
est nécessaire pour chaque système devant être installé dans le rack.
Avant de commencer l'installation, lisez soigneusement ce document en entier.
Pour plus d'informations sur l'installation de votre système dans le rack, consultez le
Guide d'installation du rack.

Le kit contient les éléments suivants :
Deux axes coulissants VersaRail
Un support de maintien des câbles
Dix vis à tête Phillips 10-32 x 0,5 pouce
Un support de câble et Cinq vis à tête hexagonale 6-32 x 0,25 pouce
pour systèmes 4U et 7U uniquement
Deux adaptateurs de rack et Quatre vis à épaulement 10-32
pour systèmes 7U uniquement
Un détendeur de câble pour systèmes 2U uniquement

Lisez les instructions de sécurité figurant dans le document Information sur le
système pour plus d'informations.

 !!"
""#
0H113fb2.fm Page 1 Wednesday, September 5, 2001 4:02 PM

2-2 Installation de VersaRails
REMARQUES : Votre système Dell est certifiésur le plan de la sécuritéen tant
qu'unitéautonome et en tant que composant destinéàêtre utilisédans une armoire
rack Dell, àl'aide du kit de rack client de Dell. L'installation du système et du kit de
rack Dell dans un rack d'une autre marque n'a reçu aucune homologation des
organismes de certification de la sécurité. Il est de votre entière responsabilitéde
faire évaluer par un organisme de sécuritéagréé la combinaison finale du système et
du kit de rack Dell dans un rack d'une autre marque. Dell décline toute responsabilité
et toutes garanties liées àce type de combinaisons.
Pour plus d'informations sur l'installation du système lui-même, consultez le Guide
d'installation du rack.

Pour plus d'informations sur la sécurité, consultez le Guide d'installation du rack.

Pour installer les composants du kit VersaRail, vous avez besoin des outils suivants :
Tournevis Phillips n°2
Mètre
Niveau

Pour installer le kit VersaRail et le système dans une armoire rack, vous devez
effectuer les tâches suivantes :
Installation du VersaRail dans le rack
Installation du châssis du système dans le rack (voir le Guide d'installation du rack )
Installation du chemin de câble, si nécessaire
Installation du support de câbles

Pour installer les rails dans le rack, procédez comme suit :
$%&&'&!!
((
(#)("!!
#
0H113fb2.fm Page 2 Wednesday, September 5, 2001 4:02 PM

support.dell.com Installation de VersaRails 2-3
1. D éterminez l'endroit oùvous souhaitez installer le système dans le rack.
2. Placez la patte de montage du VersaRail sur la face intérieure du rail vertical
frontal du rack pour aligner le VersaRail sur l'espace de 0,125 pouce du rail (voir la
Figure 2-1 pour les systèmes 2U et la Figure 2-2 pour les systèmes 4U et 7U).
REMARQUE : Les orifices figurant sur les rails verticaux du rack peuvent être
ronds ou carrés.
Chaque unitédu rail vertical est pourvue d'un espace de 0,125 pouce et de deux
orifices de 0,250-pouce. L'espace de 0,125 pouce correspond au début d'une
unité.
—Pour les systèmes 2U, l'orifice de montage inférieur du VersaRail doit être
alignésur le deuxième orifice de l'espace de 0,125 pouce du rail vertical.
—Pour les systèmes 4U, l'orifice de montage inférieur du VersaRail doit être
alignésur le troisième orifice de l'espace de 0,125 pouce du rail vertical.
—Pour les systèmes 7U, l'orifice de montage inférieur du VersaRail doit être
alignésur le quatrième orifice de l'espace de 0,125 pouce du rail vertical.
3. Fixez la face avant du VersaRail au rack àl'aide de deux vis Phillips (voir la Figure
2-1 pour les systèmes 2U et la figure Figure 2-2 pour les systèmes 4U et 7U).


espace de
0,125 pouce
bas du VersaRail
deuxième orifice
de fixation
rail frontal droit
0H113fb2.fm Page 3 Wednesday, September 5, 2001 4:02 PM

2-4 Installation de VersaRails


REMARQUE : Veillez àutiliser les orifices de fixation, comme indiquédans les figures
Figure 2-1 et Figure 2-2, pour fixer l'avant du VersaRail au rack. Les deuxième et
quatrième orifices de montage au bas du VersaRail permettent d'installer un système
2U dans le rack. Le premier et le deuxième orifices de montage au bas du VersaRail
permettent d'installer un système 4U ou un système 7U dans le rack.
4. Faites glisser la patte de fixation du VersaRail vers l'arrière jusqu'àce qu'elle se
loge contre la face interne du rail vertical arrière.
5. A l'aide du niveau VersaRail, fixez la face arrière du VersaRail au rack àl'aide de
deux vis Phillips (voir la Figure 2-3).
6. Répétez les étapes 2 à5 pour installer le deuxième VersaRail.
espace de
0,125 pouce
bas du VersaRail
premier orifice
de montage
rail frontal droit
0H113fb2.fm Page 4 Wednesday, September 5, 2001 4:02 PM

support.dell.com Installation de VersaRails 2-5




Consultez le Guide d'installation du rack pour plus d'informations sur l'installation du
châssis dans un rack.

Si le kit VersaRails est livréavec un chemin de câbles, consultez le Guide d'installation
du rack pour plus d'informations sur la fixation du chemin de câbles au système.

Pour installer le support de câble dans le rack, procédez comme suit :
1. Placez-vous devant la face arrière de l'armoire pour aligner l'équerre du support
de câble sur les vis de fixation du rail vertical arrière de l'armoire, comme indiqué
àla figure Figure 2-4.
espace de
0,125 pouce
bas du VersaRail
deuxième orifice
de fixation
rail arrière droit
0H113fb2.fm Page 5 Wednesday, September 5, 2001 4:02 PM

2-6 Installation de VersaRails
 !"#
2. Fixez le support de câble au rack àl'aide de deux vis Phillips (voir la Figure 2-4).
REMARQUE : Pour les systèmes 4U et 7U, vous pouvez fixer le support de câble
sur le rail vertical de droite ou sur le rail vertical de gauche. Pour plus
d'informations sur l'inversion du support de câble, consultez le Guide
d'installation du rack.
3. Une fois le support de câble fixéau rack, consultez le Guide d'installation du rack
pour plus d'informations sur la fixation du support de câble au système.


rail arrière droit
support de câble
rail arrière droit
support de câble
0H113fb2.fm Page 6 Wednesday, September 5, 2001 4:02 PM





0H113gt2.fm Page 1 Thursday, September 6, 2001 11:41 AM



In dieser Anleitung sind einige Textabschnitte durch ein Symbol gekennzeichnet und
fett oder kursiv gedruckt. Bei diesen Abschnitten handelt es sich um Hinweise,
Achtungs-Kennzeichnungen und Warnungen, die wie folgt verwendet werden:
ANMERKUNG: Ein HINWEIS enthält wichtige Informationen, mit deren Hilfe Sie Ihr
Computersystem besser nutzen können.

 
!"#$
%&'%&'
'("")
)*#$
+&,-+&,-
'("")
)*#$
Die in diesem Dokument enthaltenen Informationen können ohne Vorankündigung
geändert werden.
© 2001 Dell Computer Corporation. Alle Rechte vorbehalten.
Eine Reproduktion dieses Dokuments in jeglicher Form ist nur mit vorheriger schriftlicher
Genehmigung der Dell Computer Corporation erlaubt.
Die in diesem Text verwendeten Warenzeichen: Dell, das DELL
-Firmenzeichen und VersaRails
sind Warenzeichen der Dell Computer Corporation.
Andere in diesem Dokument möglicherweise verwendete Warenzeichen und Handels-
bezeichnungen sind unter Umständen Marken und Namen der entsprechenden Firmen oder ihrer
Produkte. Die Dell Computer Corporation erhebt keinen Anspruch auf Warenzeichen oder
Handelsnamen mit Ausnahme ihrer eigenen.
September 2001 P/N 0H113 Rev. A02
0H113gt2.fm Page 2 Thursday, September 6, 2001 11:41 AM
