Dell PowerVault 110T LTO-2-L User manual

PowerVault TM
110T LTO-2-L
Quick Start Guide
The external PowerVault 110T LTO-2-L drives are compact external units that connect to the host computer
through an external SCSI port. Installing the external drive involves four steps: configuring the drive, attaching
the SCSI cable(s), checking SCSI termination, and attaching the power cord.
Set the SCSI ID.
Your tape drive is shipped with a default SCSI ID of 6, but it can be assigned any unused ID between 0 and 15.
Do not use SCSI ID 7 or SCSI ID 0. Dell does not recommend installing the drive onto a Narrow SCSI bus, as this
will restrict performance. The SCSI ID is set using the SCSI ID selector switch on the back panel of the drive.
Connect the SCSI interface cable.
The external LTO-2-L tape drive has two 68-pin, shielded SCSI interface connectors (ANSI Alternative 2) on the
rear panel. These connectors consist of two rows of ribbon contacts spaced 2.16 mm (0.085 in) apart. Either
connector can be used as a SCSI IN or SCSI OUT connection. This means you can use either connector to attach
the drive to a host system or to another SCSI device.
Regulatory and Safety Information
See the safety and regulatory notices in
your Product Information Guide.
April 2005 P/N 7050 Rev A00
Information in this document is subject to change without notice. © 2005 Dell Inc. All rights reserved. Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden. Trademarks used in this text: PowerVault, Dell and the DELL logo are trademarks of Dell Inc.
Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.
Check the SCSI termination.
If the external LTO-2-L tape drive is the last device or the only device in a SCSI chain, you must install a
termination plug on the unused SCSI connector.
Termination power is disabled as a default for external drives.
SCSI Controller
(termination enabled)
External SCSI device
External SCSI device
External Tape Drive
External Tape Drive
SCSI Terminators
SCSI Controller
(termination disabled)
Internal SCSI device
(termination enabled)
Example 1: SCSI termination
in a system that has only
external SCSI devices.
Example 2: SCSI termination
in a system that has both
internal and external SCSI devices.

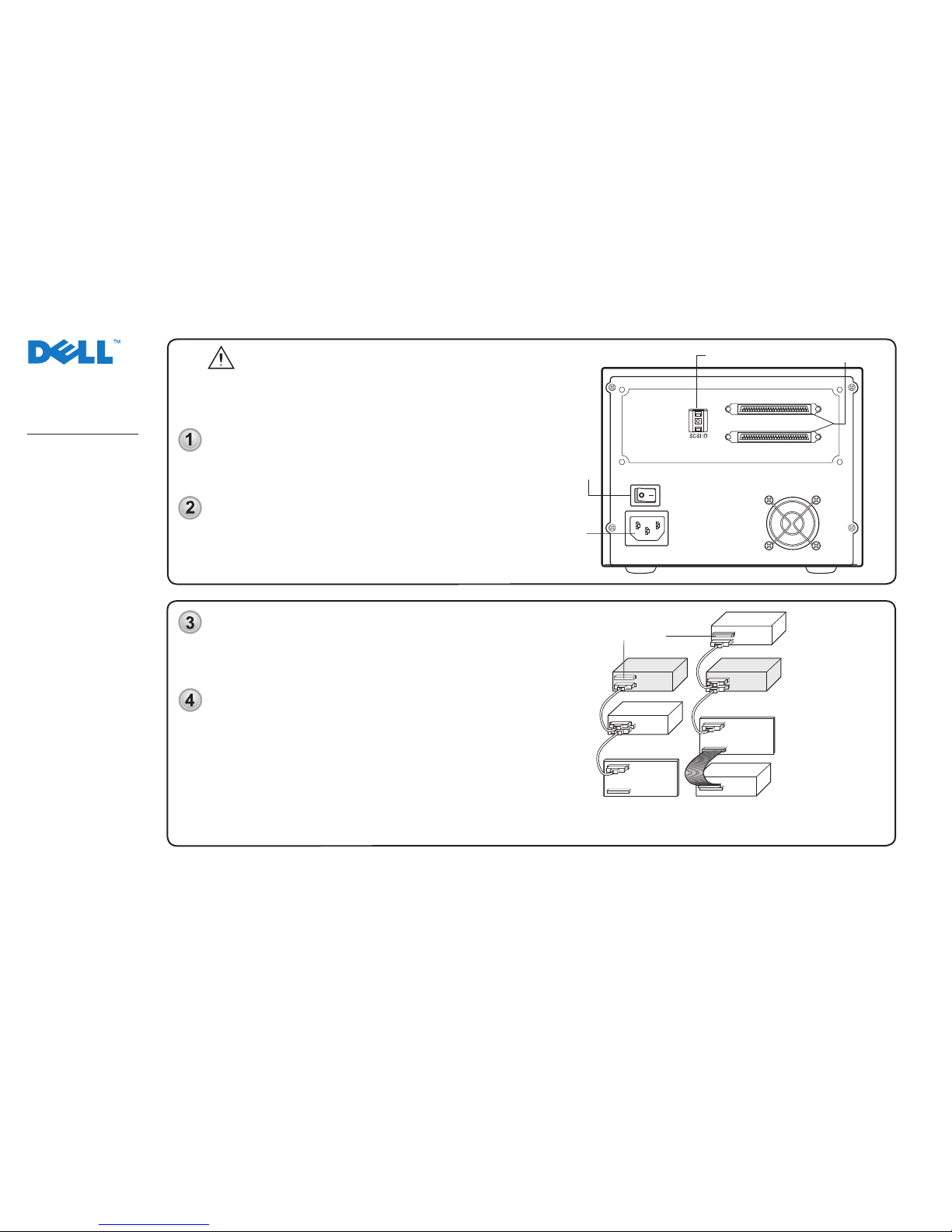

Connect the power cable.
Connect a power cable to the AC power connector on
the back of the external tape drive.
Installation and Configuration
See the Dell PowerVault 110T LTO-2-L Ultrium Tape
Drive Installation Guide for detailed information on
the installation and configuration of your system.

PowerVault TM
110T LTO-2-L
 

           
              
         
   
               
                
              
            
   
            
              
              
             
     
   
     
     
 
 

     
  
         
          
         
 
 
  
  
  
   
    
  
  
  
  
 
 
  
 
   
    
  
 
  
      
      
  
     
  

    
    

PowerVault TM
110T LTO-2-L
Guide de démarrage
rapide
Les lecteurs externes PowerVault 110T LTO-2-L sont des unités externes compactes qui se connectent à l'ordinateur hôte
via un port SCSI externe. L'installation du lecteur externe inclut quatre étapes : la configuration du lecteur, la connexion
des câbles SCSI, la vérification des terminaisons SCSI et le raccord du câble d'alimentation.
Configurez l'ID SCSI.
Votre lecteur de bande est expédié avec un numéro d'identification SCSI par défaut de 6, mais n'importe quel numéro
inutilisé entre 0 et 15 peut être attribué. N'utilisez le numéro d'identification SCSI 7 ou 0. Dell ne recommande pas
l'installation du lecteur dans un bus SCSI étroit, ceci risque de réduire les performances. Le numéro d'identification
SCSI est configuré avec le commutateur de sélection d'ID SCSI situé sur le panneau arrière du lecteur.
Connectez le câble de l'interface SCSI.
Le lecteur de bande externe LTO-2-L a deux connecteurs d'interface SCSI blindés (ANSI Alternative 2) à
68 broches sur le panneau arrière. Ces connecteurs ont deux rangées de contacts ruban espacés tous les 2,16 mm.
Chaque connecteur peut être utilisé comme une connexion SCSI d'entrée ou de sortie. Ceci signifie que vous
pouvez utiliser n'importe quel connecteur pour rattacher le lecteur à un système hôte ou à un autre
périphérique SCSI.
Informations réglementaires et de sécurité
Consultez les consignes de sécurité et les informations réglementaires
contenues dans votre Guide d'informations sur le produit.
Connecteur
d'alimentation
en c.a.
Interrupteur de
marche/arrêt
Sélecteur d'ID SCSI Connecteurs SCSI
Vérifiez les terminaisons SCSI.
Si le lecteur de bande externe LTO-2-L est le dernier périphérique ou le seul périphérique sur une chaîne SCSI,
vous devez installer une fiche de terminaison sur le connecteur SCSI inutilisé.
L'alimentation de terminaison est désactivée par défaut pour les lecteur externes.
Contrôleur SCSI
(terminaison activée)
Périphérique SCSI externe
Lecteur de bande externe
Terminateurs SCSI
Exemple 1 : terminaison SCSI
dans un système qui a uniquement
des périphériques SCSI externes.
Périphérique SCSI externe
Lecteur de bande externe
Contrôleur SCSI
(terminaison désactivée)
Périphérique SCSI interne
(terminaison activée)
Exemple 2 : terminaison SCSI dans
un système qui a des périphériques
SCSI internes et externes.
Connectez le câble d'alimentation.
Connectez un câble d'alimentation au connecteur
d'alimentation en c.a. à l'arrière du lecteur de bande externe.
Installation et configuration
Consultez le Guide d'installation du lecteur de bande
Dell PowerVault 110T LTO-2-L Ultrium pour des informations
détaillées sur l'installation et la configuration de votre système.

PowerVault TM
110T LTO-2-L
Kurzanleitung
Die externen PowerVault 110T LTO-2-L-Laufwerke sind kompakte externe Einheiten, die über einen externen
SCSI-Anschluss mit dem Host-Computer verbunden werden. Die Installation des externen Laufwerks umfasst vier
Schritte: die Konfiguration des Laufwerks, den Anschluss von SCSI-Kabeln, die Überprüfung der SCSI-Terminierung
und den Anschluss des Netzkabels.
Betriebs- und Sicherheitshinweise
Informationen befinden sich in den Sicherheits- und
Betriebsbestimmungen des Produktinformationshandbuchs.
SCSI-ID-Selektor SCSI-Anschlüsse
SCSI-Controller
(Terminierung aktiviert)
Externes SCSI-Gerät
Externes Bandlaufwerk
SCSI-Abschlusswiderstände
Beispiel 1: SCSI-Terminierung
in einem System, das nur externe
SCSI-Geräte besitzt.
Überprüfen Sie die SCSI-Terminierung.
Ist das externe LTO-2-L-Bandlaufwerk das letzte oder einzige Gerät in einer SCSI-Kette, muss auf
dem nicht verwendeten SCSI-Anschluss ein Terminierungsstecker installiert werden.
Terminierungsstrom wird für externe Laufwerke standardmäßig deaktiviert.
Externes SCSI-Gerät
Externes Bandlaufwerk
SCSI-Controller
(Terminierung deaktiviert)
Internes SCSI-Gerät
(Terminierung aktiviert)
Beispiel 2: SCSI-Terminierung in einem
System, das sowohl interne also auch
externe SCSI-Geräte besitzt.
Stellen Sie die SCSI-ID ein.
Ihr Bandlaufwerk wird standardmäßig mit einer SCSI-ID von 6 versandt. Es kann ihm jedoch eine beliebige
ID zwischen 0 und 15 zugewiesen werden. Verwenden Sie nicht SCSI-ID 7 oder SCSI-ID 0. Dell rät davon ab,
das Laufwerk auf einem Narrow-SCSI-Bus zu installieren, da dies zu Leistungseinschränkungen führen würde.
Die SCSI-ID wird mithilfe des SCSI-ID-Selektorschalters auf der Laufwerkrückseite eingestellt.
Schließen Sie das SCSI-Schnittstellenkabel an.
Auf der Rückseite des externen LTO-2-L-Bandlaufwerks befinden sich zwei 68-polige, abgeschirmte
SCSI-Schnittstellenanschlüsse (ANSI-Alternative 2). Diese Anschlüsse bestehen aus zwei Reihen von
Bandanschlüssen, die 2,16 mm (0,085 Zoll) auseinanderliegen. Beide Anschlüsse können sowohl
als SCSI-EIN- oder SCSI-AUS-Anschlüsse verwendet werden. Dies bedeutet, dass Sie jeden der
Anschlüsse zum Anschließen des Laufwerks an ein Host-System oder an ein anderes SCSI-Gerät
verwenden können.
Schließen Sie das Netzkabel an.
Schließen Sie ein Netzkabel an den Netzstromanschluss auf
der Rückseite des externen Bandlaufwerks an.
Installation und Konfiguration
Detaillierte Informationen zur Installation und Konfiguration
des Systems befinden sich im Installationshandbuch zum
Dell PowerVault 110T LTO-2-L Ultrium-Bandlaufwerk.
Netzstromanschluss
Ein/Aus-Schalter

PowerVault TM
110T LTO-2-L
ÓýíôïìïòÓýíôïìïò ïäçãüòïäçãüò
««ÐñþôáÐñþôá ÂÞìáôáÂÞìáôá»»
ÑõèìéóôéêÜÑõèìéóôéêÜ ðñüôõðáðñüôõðá êáéêáé ðñüôõðáðñüôõðá áóöáëåßáòáóöáëåßáò
Ανατρέξτε στις ειδοποιήσεις για τα ρυθμιστικά πρότυπα και
τα πρότυπα ασφαλείας στον .
Oδηγό Στοιχείων Προϊόντος
Oi monÜdÑj  110T LTO-2-L Ñßnai sumÕagÑßj ÑcwtÑÓiÐÝj monÜdÑj oi oÕoßÑj sundÝontai mÑ ton ÐÑntÓiÐü
uÕologistÞ mÝsw miaj ÑcwtÑÓiÐÞj ÒýÓaj SCSI. H ÑgÐatÜstash thj ÑcwtÑÓiÐÞj monÜdaj gßnÑtai sÑ tÝssÑÓa stÜdia:
ÓýÒmish ÕaÓamÝtÓwn thj monÜdaj, sýndÑsh Ðalwdßou/wn SCSI, ÝlÑgxoj tÑÓmatismoý tou diaýlou SCSI Ðai sýndÑsh
tou Ðalwdßou ÕaÓoxÞj ÓÑýmatoj.
RýÒmish tou anagnwÓistiÐoý SCSI.
H monÜda magnhtotainßaj sÜj aÕostÝllÑtai mÑ aÓiÒmü anagnwÓistiÐoý SCSI “6", allÜ mÕoÓÑß na ÑÕanaÓuÒmistÑß mÑ
oÕoiodÞÕotÑ mh xÓhsimoÕoioýmÑno aÓiÒmü aÕü “0" Ýwj “15". Na mh xÓhsimoÕoihÒoýn oi aÓiÒmoß anagnwÓistiÐoý
SCSI “7" Ðai “0". H D?ll dÑn sunistÜ thn ÑgÐatÜstash thj monÜdaj sÑ dßaulo SCSI miÐÓoý ÑýÓouj ÕÓoÐÑimÝnou na
mhn uÕÜÓcÑi uÕobibasmüj thj aÕüdoshj thj monÜdaj. To anagnwÓistiÐü SCSI ÐaÒoÓßzÑtai mÑ to diaÐüÕth ÑÕilogÞj
anagnwÓistiÐoý SCSI sthn Õßsw ÕlÑuÓÜ thj monÜdaj.
SýndÑsh tou Ðalwdßou diasýndÑshj SCSI.
H ÑcwtÑÓiÐÞ monÜda magnhtotainßaj LTO-2-L diaÒÝtÑi dýo ÒwÓaÐismÝnouj uÕodoxÑßj diasýndÑshj SCSI 68 aÐßdwn
(Alternative 2 tou ÕÓotýÕou ANSI) sthn Õßsw ÕlÑuÓÜ. Autoß oi uÕodoxÑßj diaÒÝtoun dýo sÑiÓÝj sundÝsmwn ?ibbon
mÑ aÕüstash 2,16 mm mÑtacý touj. MÕoÓoýn Ðai oi dýo na xÓhsimoÕoihÒoýn wj ÒýÓa SCSI IN Þ wj
SCSI OUT. Autü shmaßnÑi üti mÕoÓÑß na xÓhsimoÕoihÒÑß oÕoiosdÞÕotÑ aÕü touj dýo uÕodoxÑßj gia
th sýndÑsh thj monÜdaj mÑ Ýna ÐÑntÓiÐü sýsthma Þ mÑ Üllh susÐÑuÞ SCSI.
Υποδοχέας
εναλλασσόμενου
ρεύματος
Διακόπτης Λειτουργίας On/Οff
Επιλογή αναγνωριστικού SCSI Υποδοχείς SCSI
¸lÑgxoj tÑÓmatismoý tou diaýlou SCSI.
An h ÑcwtÑÓiÐÞ monÜda magnhtotainßaj LTO-2-L Ñßnai h tÑlÑutaßa Þ h monadiÐÞ susÐÑuÞ sÑ mia
alusßda SCSI, ÕÓÝÕÑi na ÑgÐatastaÒÑß, ston uÕodoxÝa SCSI Õou dÑn xÓhsimoÕoiÑßtai, Ýna
býsma tÑÓmatismoý.
H aÕÑnÑÓgoÕoßhsh thj isxýoj tÑÓmatismoý aÕotÑlÑß ÕÓoÑÕilogÞ,
üson aÔoÓÜ tij ÑcwtÑÓiÐÝj monÜdÑj.
Ελεγκτής SCSI
(τερματισμός
ενεργοποιημένος)
Εξωτερική συσκευή SCSI
Εξωτερική συσκευή SCSI
Εξωτερική Μονάδα Εξωτερική Μονάδα
ΜαγνητοταινίαςΜαγνητοταινίας
Εξωτερική Μονάδα Εξωτερική Μονάδα
ΜαγνητοταινίαςΜαγνητοταινίας
Βύσματα τερματισμού SCSI
Ελεγκτής SCSI
(τερματισμός
απενεργοποιημένος)
Εσωτερική συσκευή SCSI
(τερματισμός ενεργοποιημένος)
Παράδειγμα 1: Τερματισμός του
SCSI σε σύστημα με εξωτερικές –
μόνο - συσκευές SCSI.
Παράδειγμα 2: Τερματισμός του SCSI σε
σύστημα με εσωτερικές και εξωτερικές
συσκευές SCSI.
SýndÑsh tou Ðalwdßou ÕaÓoxÞj ÓÑýmatoj.
SundÝstÑ to Ðalþdio ÕaÓoxÞj ÓÑýmatoj sthn uÕodoxÞ ÑnallassümÑnou
ÓÑýmatoj sthn Õßsw ÕlÑuÓÜ thj ÑcwtÑÓiÐÞj monÜdaj magnhtotainßaj.
EgÐatÜstash Ðai RýÒmish PaÓamÝtÓwn
AnatÓÝctÑ ston Odhgü EgÐatÜstashj thj MonÜdaj Magnhtotainßaj
Dell PowerVault 110T LTO-2-L Ultrium gia lÑÕtomÑÓÞ ÕlhÓoÔüÓhsh
sxÑtiÐÜ mÑ thn ÑgÐatÜstash Ðai th ÓýÒmish twn ÕaÓamÝtÓwn tou sustÞmatüj saj.

PowerVault TM
110T LTO-2-L
הריהמ הלחתהל ךירדמ
תורבחתמה תויטקפמוק תוינוציח תודיחי םה PowerVault LTO-2-L םיינוציחה םיננוכה
תרדגה :םידעצ העבראב הכורכ ינוציחה ןנוכה תנקתה .SCSI תינוציח האיצי ךרד חראמה בשחמל
.למשחה לבכ רוביחו ISCS קותינה ןקתה תקידב ,SCSI (םי)לבכה רוביח ,ןנוכה
.SCSI יוהיז תא רדגה
לא .15 -ל 0 ןיב והשלכ לצונמ אל יוהיז תוצקהל ןתינ ךא ,6 יוהיז םע SCSI לדחמ תרירב םע ךילא חלשנ םיטרסה ןנוכ
רחאמ ,רצ ISCS קיפא לע ןנוכה תא ןיקתהל הצילממ הניא Dell .0 יוהיז םע SCSI וא 7 יוהיז םע SCSI -ב שמתשת
.ןנוכה לש ירוחאה חולב אצמנה SDSI יוהיזה ררוב גתמ תרזעב רדגומ SCSI יוהיז .םיעוציבה תא ליבגי אוהש
.SCSI קשממה לבכ תא רבח
חולה לע (2 הפולח ANSI) םיניפ 68 ילעב SCSI קשממ ירבחמ ינש םנשי LTO-2-L ינוציחה םיטרסה ןנוכל
דחא לכ .('ץניא 0.085) מ"מ 2.16 וזמ וז תוחוורמ העוצר יעגמ לש תורוש יתשמ םיבכרומ הלא םירבחמ .ירוחאה
דחא לכב שמתשהל לכותש רבדה שוריפ . SCSI -מ טלפ רוביחכ וא SCSI -ל טלק רוביחכ שמשל לוכי םירבחמהמ
.רחא SCSI ןקתהל וא תחראמ תכרעמל ןנוכה תא רבחל ידכ םירבחמהמ
תוחיטבו הרדסה עדימ
.ךלש רצומה לש עדימה ךירדמב הרדסהההו תוחיטבה תורעהב ןייע
.SCSI לש קותינה ןקתה תא קודב
,SCSI תרשרשב דיחיה ןקתהה וא ןורחאה ןקתהה ונה LTO-2-L םיטרסה ןנוכ םא
. SCSI לצונמ אלה רבחמה לע קותינ עקת ןיקתהל הבוח
.לדחמ תרירבכ לרטונמ קותינה םרז םיינוציח םיננוכב
SCSI יוהיז ררוב SCSI ירבחמ
רבחמ
םרז קפס
ןיפוליח
On/Off גתמ
SCSI רקב
(לעפומ קותינ)
ינוציח SCSI ןקתה
ינוציח SCSI ןקתה
ינוציח םיטרס ןנוכ
ינוציח םיטרס ןנוכ
SCSI יקתנמ
SCSI רקב
(לרטונמ קותינ)
ימינפ SCSI ןקתה
(לעפומ קותינ)
שיש תכרעמב SCSI קותינ :1 המגוד
.דבלב םיינוציח ISCS ינקתה הב
הב שיש תכרעמב SCSI קותינ :2 המגוד
.םיינוציח םגו םיימינפ SCSI ינקתה
.למשחה לבכ תא רבח
.ינוציחה םיטרסה ןנוכ בגבש ןיפוליח םרז לש רבחמל למשח לבכ רבח
הרדגהו הנקתה
םיטרסה ןנוכ תנקתהל ךירדמב ןייע ,תכרעמה לש הרדגהו הנקתה לע טרופמ עדימל
.Dell PowerVault 110T LTO-2-L Ultrium

PowerVault TM
110T LTO-2-L
クイックスタート
ガイド
外部 PowerVault 110T LTO-2-L ドライブは、外部 SCSI ポートを通してホストコンピュータに接続される、
コンパクトな外部ユニットです。外部ドライブをインストールするには、ドライブの設定、
SCSI ケーブルの接続、SCSI 終端の点検、および電源コードの接続を行なう必要があります。
SCSI ID の設定の設定
このテープドライブの SCSI ID は、デフォルトの 6 ですが、0～ 15 の未使用の ID を割り当てる
ことができます。SCSI ID に 7 または 0 を使用しないでください。Dell は、ナロー SCSI バス上へ
のドライブのインストールをお勧めしません。（ナロー SCSI バス上にドライブをインストールすると、
ドライブの性能が落ちます。）SCSI ID は、ドライブの背面パネルにある SCSI ID セレクタを使用し
て設定されます。
SCSI インターフェイス ケーブルの接続インターフェイス ケーブルの接続
外部 LTO-2-L テープドライブの背面には、68 ピンのシールド付き SCSI インターフェイス コネクタ
（ANSI Alternative 2）が 2 つ付いています。これらのコネクタの間隔は、2.16 mm (0.085 in) で、
リボン接続が可能です。どちらか一方のコネクタを SCSI IN または SCSI OUT の接続に使用
することができます。つまり、どちらか一方のコネクタを使用して、ドライブをホスト
システムまたは他の SCSI デバイスに接続することができます。
規制と安全に関する情報
製品情報ガイド内にある安全と規制に関する
注意を参照してください。
SCSI ID セレクタ SCSI コネクタ
AC 電源
コネクタ
オン / オフ
スイッチ
SCSI 終端の点検終端の点検
外部 LTO-2-L テープドライブが最後のデバイス、または SCSI チェーン内における唯一
のデバイスである場合、未使用の SCSI コネクタに終端プラグを取り付ける必要があります。
外部ドライブの終端電源は、デフォルトで無効にされています。
SCSI コントローラ
（終端が有効）
外部 SCSI デバイス
外部テープドライブ外部テープドライブ
外部テープドライブ外部テープドライブ
SCSI ターミネータ
SCSI コントローラ
（終端が無効）
内部 SCSI デバイス
例 1: 外部 SCSI デバイスしか
存在しないシステム内におけ
るSCSI 終端
例 2: 外部 SCSI デバイスと内
部SCSI デバイスの両方が存在す
るシステム内におけるSCSI 終端
外部 SCSI デバイス
電源ケーブルの接続電源ケーブルの接続
外部テープドライブの背面にある AC 電源コネクタに電源
ケーブルを接続します。
インストールと設定インストールと設定
インストールと設定についての詳細は、
Dell PowerVault 110T LTO-2-L Ultrium
テープドライブのインストールガイドを参照
してください。

PowerVault TM
110T LTO-2-L
 

           
             
            
    
             
              
                 
          
  
      
            
              
               
               
       
    
      
    
    
            
      
       .
 
 
  
  
    
 
 
 
  
 
   
     
  
     
    
    
    
 
 

    
      
       
    
       
  
   
    

PowerVault TM
110T LTO-2-L
Guia de início rápido
As unidades externas PowerVault 110T LTO-2-L são unidades externas compactas que se conectam ao computador
host através de uma porta externa SCSI. Instalar a unidade externa envolve quatro etapas: configurar a unidade,
conectar o(s) cabo(s) SCSI, verificar a terminação SCSI e conectar o cabo de alimentação.
Definir a ID de SCSI.
Sua unidade de fita é enviada com uma ID padrão 6 de SCSI, mas a ela pode ser atribuída qualquer ID
entre 0 e 15. Não use a ID de SCSI 7 ou a ID de SCSI 0. A Dell não recomenda instalar a unidade em um
barramento SCSI estreito, uma vez que ele restringirá o desempenho. A ID de SCSI é configurada usando
o interruptor do seletor da ID de SCSI localizado no painel traseiro da unidade.
Conecte o cabo de interface SCSI.
A unidade externa de fita LTO-2-L possui, no painel traseiro, dois conectores de interface SCSI blindados
de 68 pinos (ANSI Alternativa 2). Esses conectores consistem de duas fileiras de contatos para cabo de fita,
distanciadas uma da outra de 2,16 mm (0,085 pol). Qualquer um dos conectores pode ser usado como uma
conexão SCSI IN (de entrada) ou SCSI OUT (de saída). Isso significa que você pode usar qualquer um dos
conectores para conectar a unidade a um sistema host ou a outro dispositivo SCSI.
Informações sobre normas e segurança
Consulte os avisos sobre segurança e normas
no Guia de informações do produto.
Conector da
alimentação
de CA
Interruptor
liga/desliga
seletor de ID de SCSI conectores SCSI
Verifique a terminação SCSI.
Se a unidade externa de fita LTO-2-L for o último dispositivo ou o único dispositivo em uma
cadeia SCSI, você deve instalar um plugue de terminação no conector SCSI não usado.
Por padrão, a alimentação da terminação fica desativada para unidades externas.
Dispositivo SCSI externo
Unidade externa de fita
Controlador SCSI
(terminação desativada)
Dispositivo SCSI interno
(terminação ativada)
Exemplo 2: Terminação SCSI em
um sistema que possui dispositivos
SCSI internos e externos.
Conecte o cabo de alimentação.
Conecte um cabo de alimentação ao conector de alimentação de CA
localizado na parte traseira da unidade externa de fita.
Instalação e configuração
Consulte o Guia de instalação da unidade de fita
Dell PowerVault 110T LTO-2-L Ultrium para obter informações
detalhadas sobre a instalação e configuração de seu sistema.
Controlador SCSI
(terminação ativada)
Dispositivo SCSI externo
Unidade externa de fita
Terminadores SCSI
Exemplo 1: Terminação SCSI em
um sistema que possui somente
dispositivos SCSI externos.

PowerVault TM
110T LTO-2-L
C o n e c te e l c a b le d e a lim e n ta c ió n .
C o n e c te el c ab le d e a lim en ta ció n al c o n ec to r d e c o rrie n te
a ltern a d e la p a rte p o ste rio r d e la u n id ad d e cin ta ex tern a .
In sta la c ió n y c o n fig u ra c ió n
C o n s u lte la G u ía d e in sta la c ió n d e la u n id a d d e cin ta
D e ll P o w e rV a u lt 1 1 0 T L T O -2 -L U ltriu m p a ra o b te n er
in fo rm a ció n d eta llad a ac e rc a d e la in sta la ció n y
c o n fig u ra ció n d e l siste m a .
L a s u n id a d es ex te rn a s P o w e rV a u lt 1 1 0 T L T O -2 -L so n u n id ad e s e x te rn a s c o m p a cta s q u e se co n e cta n a l e q u ip o h o st
p o r m e d io d e u n p u e rto S C S I e x te rn o L a in sta la ción d e la u n id a d ex tern a in vo lu c ra cu a tro p a so s: la co n figu ra ción d e
la u n id a d , la co n e x ió n d e lo s c ab le s S C S I, la ve rifica c ió n d e la term in a c ión S C S I y la co n e x ión d e l c a b le d e a lim e n tac ió n
D e fin a e l id e n tific a d o r S C S I.
L a u n id a d d e c in ta se en v ía co n u n id e n tific a d o r S C S I p re d e te rm in a d o d e 6 , s in e m b arg o , s e le p u ed e asig n a r c u alq u ie r
id e n tific a d o r d isp o n ib le en tre 0 y 1 5 N o u se el id e n tific a d o r S C S I 7 n i e l id e n tific a d o r S C S I 0 D e ll n o re co m ie n d a la
in sta la ción d e la u n id a d en u n b u s S C S I e stre c ho , y a q u e e sto re strin g iría el re n d im ie n to El id e n tific ad o r S C S I s e esta b le ce
a tra v é s d e l in terru p to r sele c to r d e id e n tific ac ión S C S I s itu a d o e n e l p a n el p o ste rio r d e la u n id a d
C o n e c te e l c a b le d e in te rfa z S C S I.
L a u n id a d d e c in ta ex tern a L T O -2 -L tie n e d o s c o n ec to re s d e in te rfa z S C S I b lin d a d o s d e 6 8 p atas (a lte rn a tiv a 2 d e A S I)
e n e l p a n el p o ste rio r. Esto s c o n ec to re s c o n stan d e d o s lín eas d e c o n ta cto s p a ra ca b le p la n o co n e sp a c io s d e 2 ,16 m m
e n tre sí. C a d a c o n ecto r se p u ed e u sa r c o m o c o n ex ión S C S I d e en tra d a o d e sa lid a. Es to sign ific a qu e se
p u e d e u tiliz ar c u alqu ie ra d e lo s c o n e cto re s p a ra co n ecta r la u n id a d a u n siste m a ho st o a o tro
d isp o sitiv o S C S I.
Información de seguridad y reglamentaria
Consulte los avisos reglamentarios y de seguridad
en la Guía de información del producto.
Manual de referencia
R ev ise la te r m in a c ió n S C S I.
S i la u n id a d d e c in ta ex tern a L T O -2 -L e s e l ú ltim o d isp o sitiv o o es e l ú n ic o d isp o sitiv o e n u n a c ad e n a S C S I,
se d eb e rá in stala r u n ta p ó n d e te rm in a ció n e n e l c o n ec to r S C S I q u e n o se u tilic e
L a a lim e n ta ció n d e te rm in a ció n se d esac tiv a d e m a n era p re d e te rm in a d a p a ra la s u n id a d e s e x te rn a s
Selector de identificaciones SCSI Conectores SCSI
Conector de
corriente alterna
Interruptor de alimentación
Controlador SCSI
(con terminación habilitada)
Dispositivo SCSI externo
Dispositivo SCSI externo
Unidad de cinta externa
Unidad de cinta externa
Terminadores de SCSI
Controlador SCSI
(con terminación deshabilitada)
Dispositivo SCSI interno
(con terminación habilitada)
Ejemplo 1: Terminación SCSI
en un sistema que sólo tiene
dispositivos SCSI externos.
�Ejemplo 2: Terminación SCSI en
un sistema que tiene dispositivos
SCSI internos y externos.
�
