Delta Children Emma 508520-034 User manual

Read all instructions
before assembly and use.
KEEP INSTRUCTIONS FOR
FUTURE USE.
Lisez toutes les instructions avant
l’assemblage et l’utilisation.
CONSERVEZ LES INSTRUCTIONS
POUR UN USAGE ULTERIEUR.
Lea todas las instrucciones
antes de ensamblar y usar.
MANTENGA LAS INSTRUCCIONES
PARA SU USO FUTURO.
When contacting Delta Consumer Experience Center please reference the above information. Before contacting
Delta Consumer Experience Center please ensure that the information above matches the information found on the
label on the Seat Base, please reference the information found on the product when contacting Delta Consumer
Experience Center.
Lorsque vous contactez le Service client de Delta, veuillez faire référence aux informations ci-dessus. Avant de
contacter le Service client de Delta, veuillez vous assurer que les informations ci-dessus correspondent aux
informations indiquées sur l’étiquette qui se trouve sur Base; veuillez faire référence aux informations indiquées sur le
produit lorsque vous contactez le Service client de Delta.
Al contactar al servicio al cliente de Delta, entregue la información anteriormente mencionada. Antes de
contactar al servicio de atención al cliente de Delta, asegúrese de que la información anteriormente mencionada
calza con la que aparece en la etiqueta en Base; al contactar al centro de atención al cliente de Delta, mencione
la información que aparece en el producto.
CONSUMER EXPERIENCE CENTER
Delta Children’s Products Corp |114 West 26th Street New York, NY 10001
[phone] | [email protected] | www.DeltaChildren.com
Style #:
Lot:
Date:
___________
___________
___________
D
REV
This product is not intended for institutional or commercial use.
Ce produit ne pas destine a un usage institutionnel ou commercial.
Este producto no esta hecho para uso institucional o comercial.
ADULT ASSEMBLY REQUIRED
Due to the presence of small parts during assembly, keep out
of reach of children until assembly is complete.
L’ASSEMBLAGE DOIT ETRE FAIT
PAR UN ADULTE
A cause de la presence de petites pieces, pendant l’assemblage
gardez hors de portee des enfants jusqu'a ce que celui-ci soit
termine.
DEBE SER ENSAMBLADO
POR UN ADULTO
Debido a la presencia de piezas pequeñas durante el
ensamblaje, mantenga fuera del alcance de los niños hasta que
complete el ensamblaje.
NEED EXTRA HELP?
We make assembly easy with
our tips & tricks video
https://www.deltachildren.com/
pages/instructions
BESOIN D'AIDE SUPPLÉMENTAIRE?
Nous facilitons l'assemblage avec
nos trucs et astuces vidéo
https://www.deltachildren.com/
pages/instructions
¿NECESITA AYUDA EXTRA?
Hacemos el montaje fácil con
nuestros consejos y trucos video
https://www.deltachildren.com/
pages/instructions
May 13, 2019, 29644, R0 ©2019 DELTA ENTERPRISE CORP.
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
Upholstered Rocker
Fauteuil Tapissier à Bascule
Mecedora tapizada

ASSEMBLY INSTRUCTIONS •INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS •INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS •INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
Your Next Purchase From
DeltaChildren.com
Welcome to the
Here's a Gift From Us To You
DELTA FAMILY
*Subject to Change
*Exclusions Apply
DELTA10
USE CODE:
Visit Deltachildren.com To Start Shopping
REVIEW TO WIN $2500
RULES T O E NTE R
My husband was impressed with the directions and organization of the hardware package.
He easily assembled this crib in an hour without any help. It's very sturdy and we like that it
has adjustable levels for the mattress height. To top it all off, it's so incredibly darling!!!
“We LOVE, LOVE, LOVE this crib”
WRITE A REVIEW for this product on the store’s website from where it was purchased
1
TAKE A SCREENSHOT of your review and upload it to www.DeltaChildren.com/Review
2
IT’S THAT EASY! Upon submission, you’ll be instantly ENTERED TO WIN $2,500
3
DELTA CHILDREN
SAVE BIG WITH
@deltachildren
FOLLOW US FOR MORE CHANCES TO WIN SCAN HERE
For more
information &
to see all of
our products
2

ASSEMBLY INSTRUCTIONS •INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS •INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS •INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
DELTA CHILDREN
@deltachildren
SUIVEZ NOUS POUR AVOIR PLUS DE CHANCES DE GAGNER /
SÍGANOS PARA TENER MASCHANCES DE GANARSCANNEZ ICI / ESCANEE AQUÍ
Pour plus d'informations et
pour voir tous nos produits
Para más información y para
ver todos nuestros productos
ÉCONOMISEZ BEAUCOUP AVEC
AHORREMUCHO CON
VisitezDeltachilren.comPour Commencer Vos Achats
Visita Deltachilren.comPara Comenzar A Comprar
FAMILLE DELTA
Bienvenue dans la
Voici Notre Cadeau Pour Vous
Votre Prochain Achat Chez
*Subject to Change
*Exclusions Apply
*Des exclusions s’appliquent
*Sujet à changement
Aquí Está Nuestro Regalo Para Usted
FAMILIA DELTA
Bienvenido a la
Su Próxima Compra En
DeltaChildren.com
DELTA10
UTILISEZ LE CODE:
UTILICE EL CÓDIGO:
ECRIVEZ UN COMMENTAIRE CLIENT pour ce produit sur le site web du magasin où il a été acheté
CALIFIQUE EL PRODUCTO en la página web de la tienda donde haya sido comprado
1
FAITES UNE CAPTURE D’ECRAN de votre commentaire client et mettez la en ligne surwww.DeltaChildren.com/Review
HAGA UNA CAPTURA DE PANTALLA de su calificación ycárguela a la paginawww.DeltaChildren.com/Review
2
C’EST AUSSI SIMPLE QUE ÇA! Dès que c’est fait vous serez instantanément INSCRIT POUR GAGNER 2500$
ES ASÍ DE FÁCIL! En cuanto lo envíe ya estará instantáneamente PARTICIPANDO PARA GANAR $2.500
3
REGLEMENT DE PARTICIPATION / REGLAS PARA PARTICIPAR
LAISSEZ UN COMMENTAIRECLIENT POURGAGNER $2500
CALIFIQUEEL PRODUCTOPARAGANAR$2500
3

4
FABRIC CARE INSTRUCTIONS:
-Only mild, water-free cleaning solvents should be used.
-Never use water. Tap water contains minerals that may cause rings or fading.
-Do not use bleach.
-Do not dry clean individual parts.
Instructions pour l’entretien du tissu:
-Utiliser uniquement des produits de nettoyage doux et sans eau. -Ne jamais utiliser de l’eau.
L’eau du robinet contient des minéraux qui peuvent causer la formation d’auréoles ou une
décoloration.
-Ne pas utiliser de l’eau de Javel.
-Ne pas nettoyer à sec les pièces détachées.
Instrucciones para el cuidado de la tela:
-Solo deben ser usados solventes de limpieza suaves y sin -contenido de agua. Nunca utilice
agua. El agua del grifo contiene -minerales que pueden ocasionar círculos o decoloración.
-No utilice blanqueadores.
-No lave al seco los componentes individuales.

ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
PARTS: MAKE SURE THATALL PRE-ASSEMBLED PARTSARE TIGHT
PIÈCES : VÉRIFIEZ QUE TOUTES LES PIÈCES PRÉ-MONTÉES SONT BIEN SERRÉES.
PIEZAS: ASEGÚRESE DE QUE TODAS LAS PIEZAS PRE-ENSAMBLADAS ESTÁN BIENAPRETADAS.
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
5
C. Seat Cushion x 1
Coussin Siège x 1
Cojín Del Asiento x 1
27480
B. Seat Base x 1
Base x 1
Base x 1
A. Seat Back x 1
Dossier du siège x 1
Respaldo de la silla x 1
D. Left Rocking Foot x 1
Pied gauche à bascule x 1
Pata balancín izquierda x 1
29639
E. Right Rocking Foot x 1
Pied droit à bascule x 1
Pata balancín derecha x 1
29640
F. Front Foot Rail x 1
Barre de pied frontale x 1
Barra delantera de la pata x 1
29641
G. Back Foot Rail x 1
Barre de pied arrière x 1
Barra trasera de la pata x 1
29642
N. Left Seat Back x 1
Dossier du siège gauche x 1
Respaldo de la silla izquierdo x 1
29637
P. Right Seat Back x 1
Dossier du siège droit x 1
Respaldo de la silla derecho x 1
29638

ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
Parts: Hardware kits part#29643
Pièces: L'ensemble de quincaillerie - pièce n°29643
Piezas: El kit de herramientas - Pieza #29643
L. Φ20mm Washer x 6
Rondelle Φ20mm x 6
arandela Φ20mm x 6
5788
M5 Allen Wrench (Provided)
Clé hexagonale M5 (Fournie)
Llave Allen M5 (se Incluye)
5200
J. M6 x 65 mm Bolt x 6
Boulon M6 x 65 mm x 6
Perno M6 x 65 mm x 6
5831
6
No drills necessary.
Do not use power screwdriver.
Aucun forage n’est nécessaire.
Ne pas utiliser de tournevis électrique.
No hace falta taladrar
No utilice destornilladores eléctricos
K. M6 x 45 mm Bolt x 4
Boulon M6 x 45 mm x 4
Perno M6 x 45 mm x 4
5828
M. Half Moon Washer x 4
la rondelle demi-lune x 4
arandela de media luna x 4
5202

ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
8

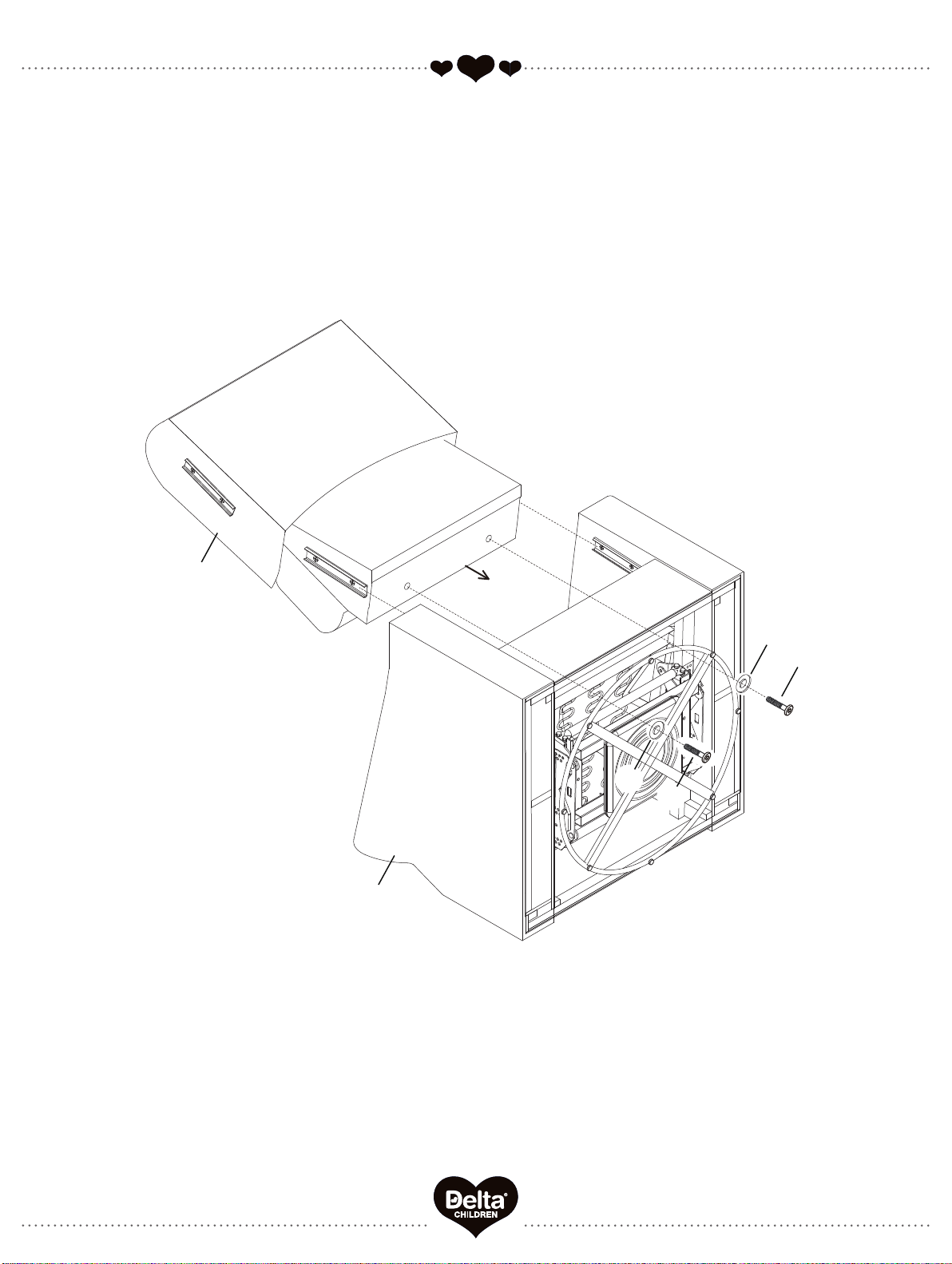

Step 1 / Étape 1 / Paso 1
Parts and tools required to complete step
Pièces et outils nécessaires au montage
Piezas y herramientas necesarias para completar este paso
M5 Allen Wrench (Provided)
Clé hexagonale M5 (Fournie)
Llave Allen M5 (se Incluye)
Attach the Seat Back (Part A) to the Seat Base (Part B) using (2) Φ20mm Washers (Part L) and
(2) M6x65mm Bolts (Part J), tighten with the M5 Allen Wrench.
Attacher le dossier du siège (pièce A) à la base (pièce B) à l’aide de (2) rondelles Φ20mm
(pièce L) et (2) boulons de M6 x 65mm (pièce J). Serrer à l’aide de la Clé Allen M5.
Una el respaldo de la silla (PiezaA) a la base de la silla (Pieza B) utilizando (2) arandelas Φ
20mm (Pieza L) y (2) Pernos M6x65 mm (Pieza J), apriete utilizando la Llave Allen M5.
B. Seat Base x 1
Base x 1
Base x 1
A. Seat Back x 1
Dossier du siège x 1
Respaldo de la silla x 1 J. M6 x 65 mm Bolt x 2
Boulon M6 x 65 mm x 2
Perno M6 x 65 mm x 2
L. Φ20mm Washer x 2
Rondelle Φ20mm x 2
arandela Φ20mm x 2

9
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
A
B
J
L
J
L

ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
10

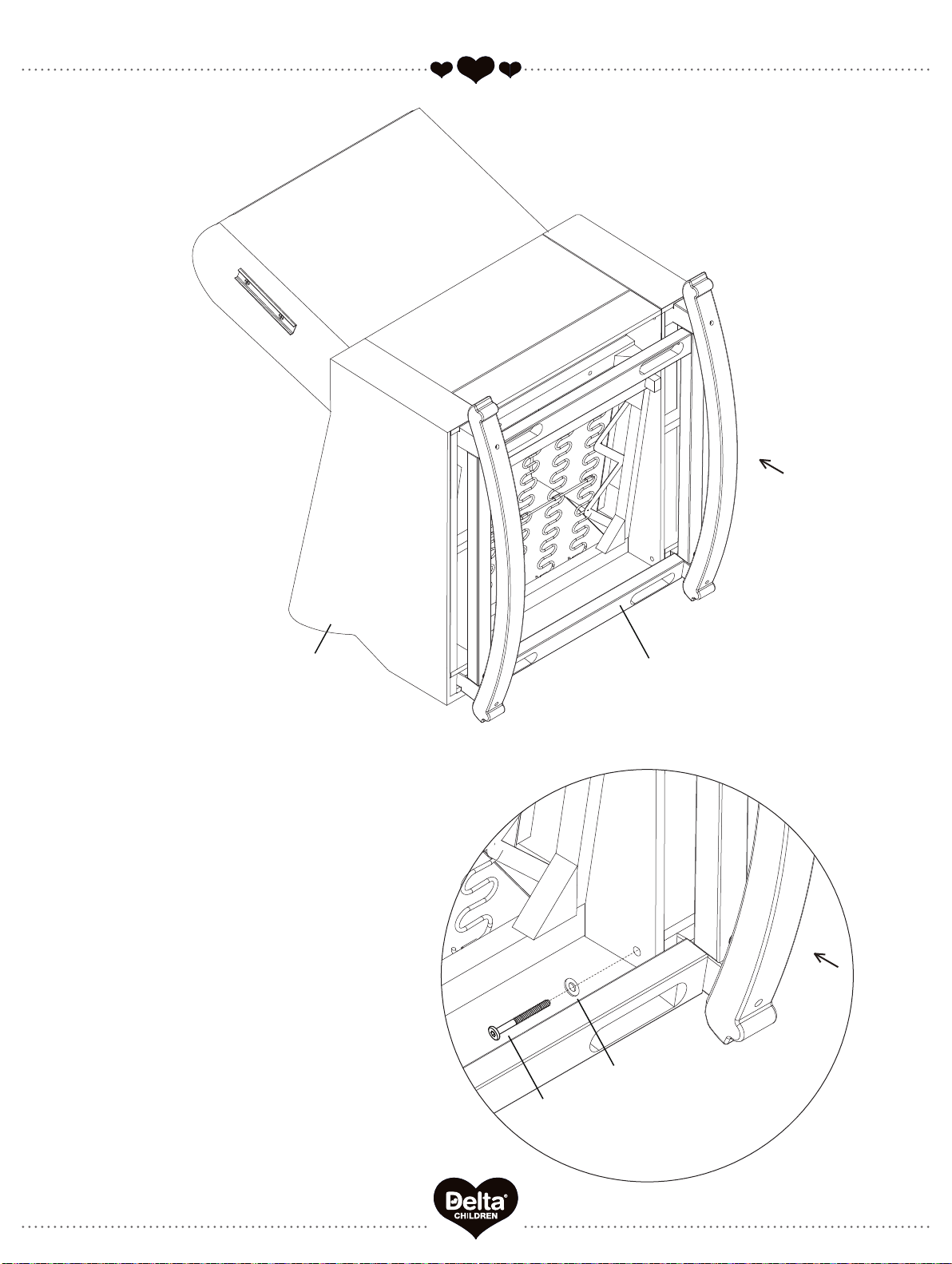

Step 2 / Étape 2 / Paso 2
Parts and tools required to complete step
Pièces et outils nécessaires au montage
Piezas y herramientas necesarias para completar este paso
M5 Allen Wrench (Provided)
Clé hexagonale M5 (Fournie)
Llave Allen M5 (se Incluye)
D. Left Rocking Foot x 1
Pied gauche à bascule x 1
Pata balancín izquierda x 1
E. Right Rocking Foot x 1
Pied droit à bascule x 1
Pata balancín derecha x 1
F. Front Foot Rail x 1
Barre de pied frontale x 1
Barra delantera de la pata x 1
G. Back Foot Rail x 1
Barre de pied arrière x 1
Barra trasera de la pata x 1
K. M6 x 45 mm Bolt x 4
Boulon M6 x 45 mm x 4
Perno M6 x 45 mm x 4
M. Half Moon Washer x 4
la rondelle demi-lune x 4
arandela de media luna x 4

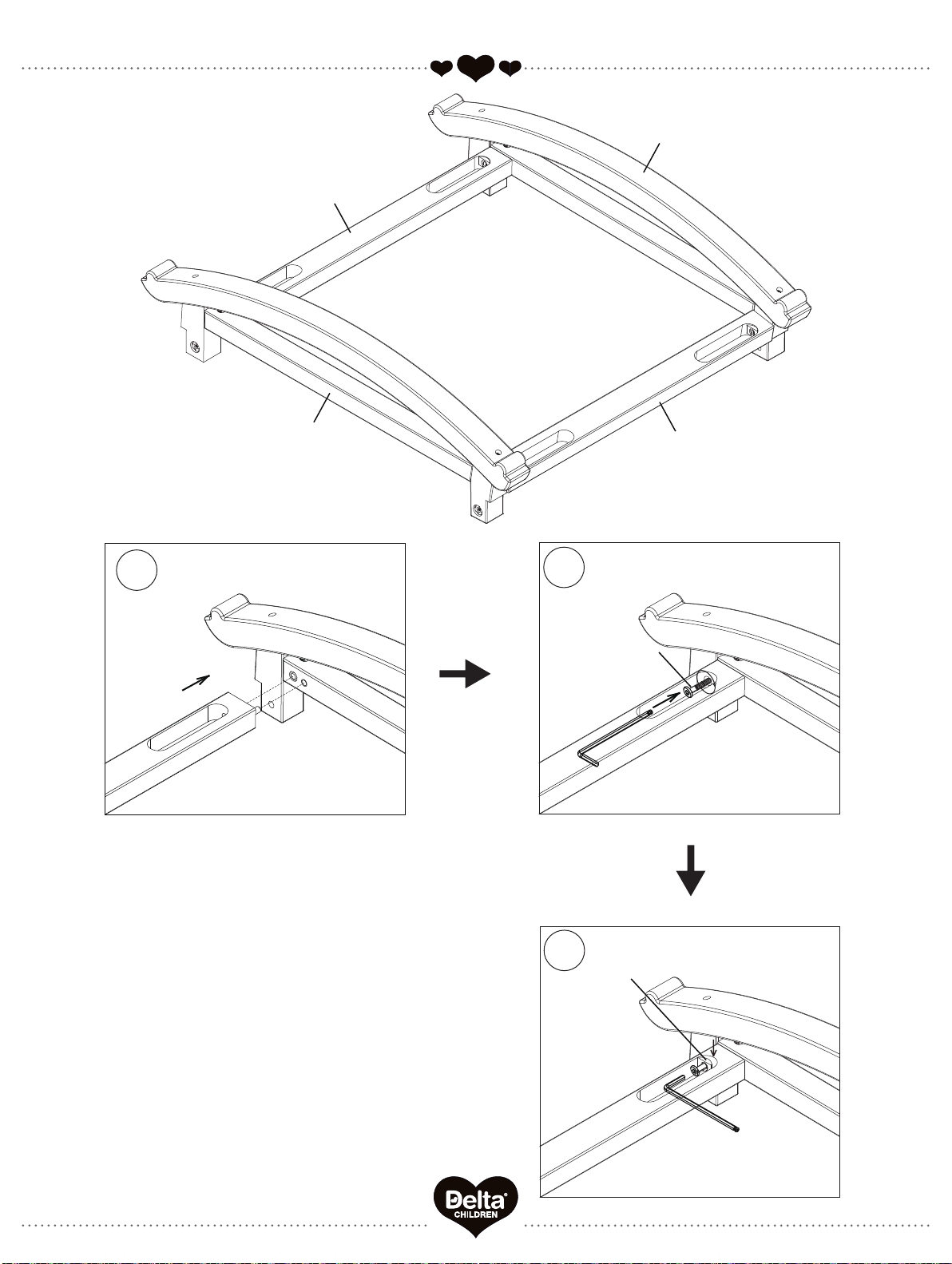

Attach (1) Front Foot Rail (Part F) and (1) Back Foot Rail (Part G) to (1) Left Rocking Foot (Part
D) and (1) Right Rocking Foot (Part E) using (4) M6 x 45 mm Bolts (Part K) and (4) Half Moon
Washer (Part M). Tighten with the M5 Allen Wrench.
Fixez (1) barre de pied frontale (pièce F) et la barre de pied arrière (pièce G) au (1) pied à
bascule gauche (pièce D) et au (1) pied à bascule droit (pièce E) à l’aide de (4) boulons M6 x
45 mm (pièce K) et (4) rondelles demi-lune (pièce M). Serrez avec la clé Allen M5.
Fijar (1) barra delantera de la pata (pieza F) y (1) barra trasera de la pata (pieza G) a la pata
balancín izquierda (pieza D) y (1) pata balancín derecha (pieza E) utilizando (4) pernos M6 x
45 mm (pieza K) y (4) arandelas de media luna (pieza M). Apretar con la llave Allen M5.
