Delta Children Monterey 330020-084 User manual

Nighstand
Table de Nuit
Mesa de Noche
Read all instructions
before assembly and use.
KEEP INSTRUCTIONS FOR
FUTURE USE.
Lisez toutes les instructions avant
l’assemblage et l’utilisation.
CONSERVEZ LES INSTRUCTIONS
POUR UN USAGE ULTERIEUR.
Lea todas las instrucciones
antes de ensamblar y usar.
MANTENGA LAS INSTRUCCIONES
PARA SU USO FUTURO.
When contacting Delta Consumer Experience Center please reference the above information. Before contacting
Delta Consumer Experience Center please ensure that the information above matches the information found on the
label on the Back Panel, please reference the information found on the product when contacting Delta Consumer
Experience Center.
Lorsque vous contactez le Service client de Delta, veuillez faire référence aux informations ci-dessus. Avant de
contacter le Service client de Delta, veuillez vous assurer que les informations ci-dessus correspondent aux
informations indiquées sur l’étiquette qui se trouve sur panneau arrière; veuillez faire référence aux informations
indiquées sur le produit lorsque vous contactez le Service client de Delta.
Al contactar al servicio al cliente de Delta, entregue la información anteriormente mencionada. Antes de
contactar al servicio de atención al cliente de Delta, asegúrese de que la información anteriormente mencionada
calza con la que aparece en la etiqueta en panel trasero; al contactar al centro de atención al cliente de Delta,
mencione la información que aparece en el producto.
CONSUMER EXPERIENCE CENTER
Delta Children’s Products Corp |114 West 26th Street New York, NY 10001
[phone] | [email protected] | www.DeltaChildren.com
Style #:
Lot:
Date:
___________
___________
___________
C
REV
This product is not intended for institutional or commercial use.
Ce produit ne pas destine a un usage institutionnel ou commercial.
Este producto no esta hecho para uso institucional o comercial.
ADULT ASSEMBLY REQUIRED
Due to the presence of small parts during assembly, keep out
of reach of children until assembly is complete.
L’ASSEMBLAGE DOIT ETRE FAIT
PAR UN ADULTE
A cause de la presence de petites pieces, pendant l’assemblage
gardez hors de portee des enfants jusqu'a ce que celui-ci soit
termine.
DEBE SER ENSAMBLADO
POR UN ADULTO
Debido a la presencia de piezas pequeñas durante el
ensamblaje, mantenga fuera del alcance de los niños hasta que
complete el ensamblaje.
NEED EXTRA HELP?
We make assembly easy with
our tips & tricks video
https://www.deltachildren.com/
pages/instructions
BESOIN D'AIDE SUPPLÉMENTAIRE?
Nous facilitons l'assemblage avec
nos trucs et astuces vidéo
https://www.deltachildren.com/
pages/instructions
¿NECESITA AYUDA EXTRA?
Hacemos el montaje fácil con
nuestros consejos y trucos video
https://www.deltachildren.com/
pages/instructions
June 11, 2019, 29676, R0 ©2019 DELTA ENTERPRISE CORP.
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE

ASSEMBLY INSTRUCTIONS •INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS •INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS •INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
Your Next Purchase From
DeltaChildren.com
Welcome to the
Here's a Gift From Us To You
DELTA FAMILY
*Subject to Change
*Exclusions Apply
DELTA10
USE CODE:
Visit Deltachildren.com To Start Shopping
REVIEW TO WIN $2500
RULES T O E NTE R
My husband was impressed with the directions and organization of the hardware package.
He easily assembled this crib in an hour without any help. It's very sturdy and we like that it
has adjustable levels for the mattress height. To top it all off, it's so incredibly darling!!!
“We LOVE, LOVE, LOVE this crib”
WRITE A REVIEW for this product on the store’s website from where it was purchased
1
TAKE A SCREENSHOT of your review and upload it to www.DeltaChildren.com/Review
2
IT’S THAT EASY! Upon submission, you’ll be instantly ENTERED TO WIN $2,500
3
DELTA CHILDREN
SAVE BIG WITH
@deltachildren
FOLLOW US FOR MORE CHANCES TO WIN SCAN HERE
For more
information &
to see all of
our products
2

ASSEMBLY INSTRUCTIONS •INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS •INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS •INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
DELTA CHILDREN
@deltachildren
SUIVEZ NOUS POUR AVOIR PLUS DE CHANCES DE GAGNER /
SÍGANOS PARA TENER MASCHANCES DE GANARSCANNEZ ICI / ESCANEE AQUÍ
Pour plus d'informations et
pour voir tous nos produits
Para más información y para
ver todos nuestros productos
ÉCONOMISEZ BEAUCOUP AVEC
AHORREMUCHO CON
VisitezDeltachilren.comPour Commencer Vos Achats
Visita Deltachilren.comPara Comenzar A Comprar
FAMILLE DELTA
Bienvenue dans la
Voici Notre Cadeau Pour Vous
Votre Prochain Achat Chez
*Subject to Change
*Exclusions Apply
*Des exclusions s’appliquent
*Sujet à changement
Aquí Está Nuestro Regalo Para Usted
FAMILIA DELTA
Bienvenido a la
Su Próxima Compra En
DeltaChildren.com
DELTA10
UTILISEZ LE CODE:
UTILICE EL CÓDIGO:
ECRIVEZ UN COMMENTAIRE CLIENT pour ce produit sur le site web du magasin où il a été acheté
CALIFIQUE EL PRODUCTO en la página web de la tienda donde haya sido comprado
1
FAITES UNE CAPTURE D’ECRAN de votre commentaire client et mettez la en ligne surwww.DeltaChildren.com/Review
HAGA UNA CAPTURA DE PANTALLA de su calificación ycárguela a la paginawww.DeltaChildren.com/Review
2
C’EST AUSSI SIMPLE QUE ÇA! Dès que c’est fait vous serez instantanément INSCRIT POUR GAGNER 2500$
ES ASÍ DE FÁCIL! En cuanto lo envíe ya estará instantáneamente PARTICIPANDO PARA GANAR $2.500
3
REGLEMENT DE PARTICIPATION / REGLAS PARA PARTICIPAR
LAISSEZ UN COMMENTAIRECLIENT POURGAGNER $2500
CALIFIQUEEL PRODUCTOPARAGANAR$2500
3

4

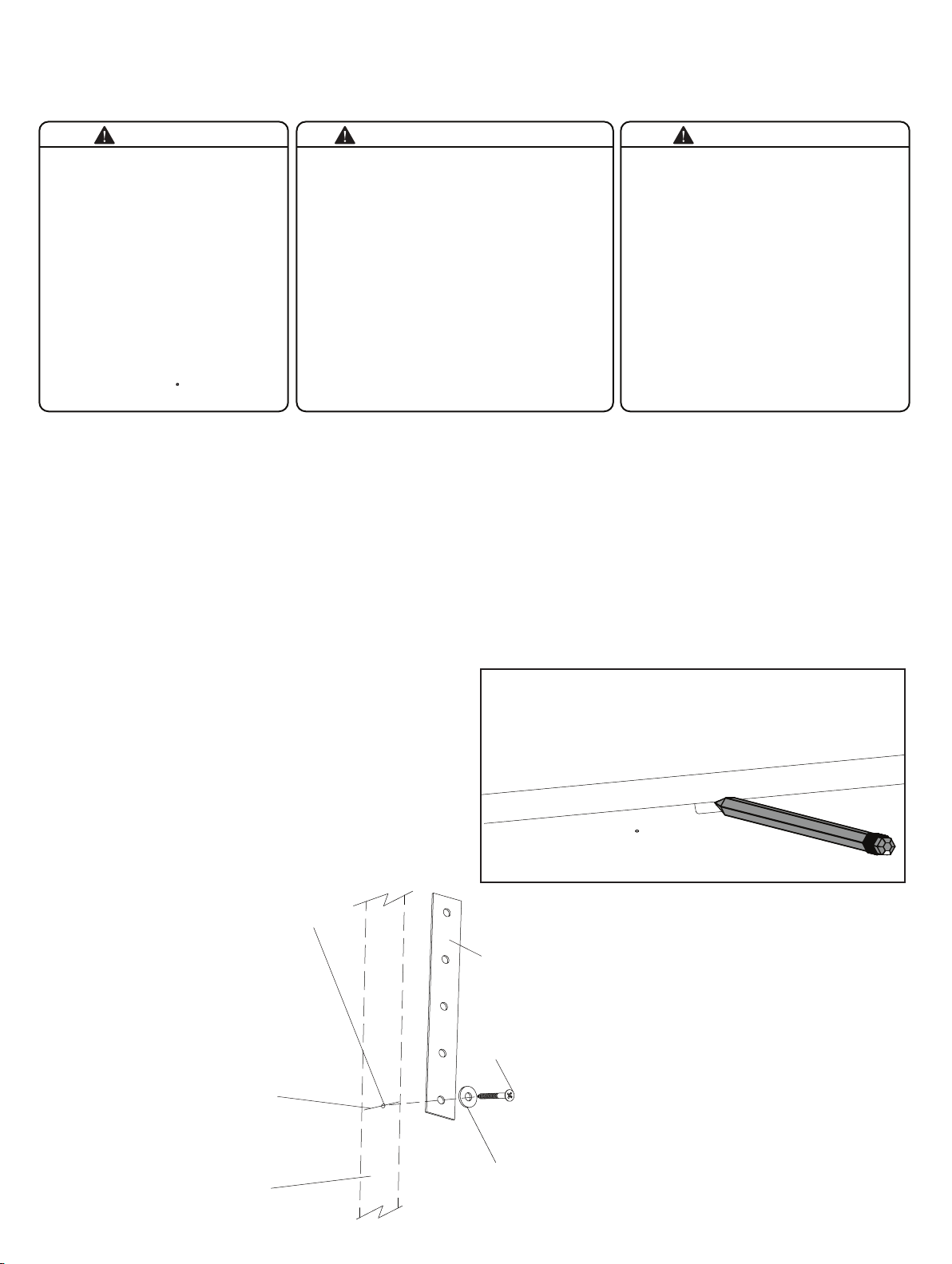

WARNING
Serious or fatal crushing injuries can occur from furniture tip-over. To help
prevent tip-over:
. Install tipover restraint provided.
. Place heaviest items in the lowest drawers.
. Do not set TV's or other heavy objects on top of this product, unless the product
is specifically designed to accommodate them.
. Never allow children to climb or hang on drawers, doors,or shelves.
. Never open more than one drawer at a time.
Use of tip-over restraints may only reduce, but not eliminate, the risk of
tip-over.
AVERTISSEMENT
Des blessures sérieuses ou mortelles dues à un écrasement peuvent
survenir lorsqu’un meuble bascule. Pour prévenir ces accidents:
.Installez le dispositif anti bascule fourni.
. Placez les articles les plus lourds dans les tiroirs inferieurs.
. Ne PAS poser une TV ou autres objets lourds sur ce produit à moins que le
produit soit spécifiquement conçu pour les recevoir.
. Ne jamais permettre à un enfant de grimper ou s’accrocher aux tiroirs, portes
ou étagères.
. Ne jamais ouvrir plus d’un tiroir a la fois
L’utilisation du système anti-basculement peut seulement diminuer mais
pas complètement éliminer le risque de basculement.
ADVERTENCIA
Pueden producirse lesiones graves o mortales por aplastamiento al
volcarse muebles. Para evitar vuelcos:
. Instalar el dispositivo anti-vuelcos que viene incluido.
. Coloque los artículos de mayor peso en los cajones inferiores.
. No coloque televisores ni ningún otro objeto pesado encima de este producto, a
menos de que el producto esté específicamente diseñado para ese propósito.
. Nunca permita que los niños trepen sobre cajones, puertas o baldas de
estantería ni que se cuelguen de ellos.
. Nunca abra más de un cajón al mismo tiempo.
El uso de herramientas de contención de vuelcos tan solo puede reducir,
pero no eliminar, el riesgo de vuelco.

NOTES ON ASSEMBLY:
-During the assembly process whenever using screws or bolts, check each by placing the screw/bolt on the
diagram of the item which is drawn actual size and design. Be sure to use the proper size and shape specified
in the instructions.
-To assemble this unit you may be required to place the unit on it’s side and face. It is strongly recommended
that assembly is done on a soft, non-abrasive surface to avoid damaging the finish.
NOTES ON CARE AND MAINTENANCE:
- Do not scratch or chip the finish.
- Inspect the product periodically, contact Delta Children's Products for replacement parts or questions.
- Do not store the product or any parts in extreme temperatures and conditions such as a hot attic or a damp,
cold basement. These extremes can cause a loss of structural integrity.
-To preserve the luster of the high quality finish on your product, it is recommended to place a doily or felt
pad under any items you place on the finish.
-Clean with a damp cloth, then a dry cloth to preserve the original luster and beauty of this fine finish.
-Do not use abrasive chemicals.
-Do not spray cleaners directly onto furniture.
-Lift slightly when moving on carpeting to prevent leg breakage.
-Use of a vaporizer near furniture will cause wood to swell and finish to peel.
REMARQUES SUR L’ASSEMBLAGE :
-Lors de l’assemblage, quand vous utilisez vis ou boulons, verifiez chaque piece en placant le vis/boulon sur le
diagramme de la piece concernee qui est dessine en taille et forme reelle. Assurez vous d’utiliser
la taille et la forme exacte comme il est specifie dans les instructions.
-Pour assembler cet element vous pourriez avoir besoin de le placer sur le cote lateral et sur le cote frontal. Il
est fortement recommandé de faire l’assemblage sur une surface lisse, non abrasive (comme
le film mousse de l'emballage)pour eviter d’endommager les finitions.
REMARQUES SUR LE SOIN ET L’ENTRETIEN:
-Ne pas rayer ou ebrecher la finition.
-Examinez de pres le produit regulierement, contactez Delta Children’s Products pour les pieces de rechange
ou pour poser des questions.
-Ne pas ranger le produit ou des pieces a des temperatures extremes ou dans des conditions comme un
grenier chaud ou une cave froide et humide. Ces extremes peuvent causer une perte de l’integrite de la
structure du produit
-Pour préserver le lustre original et la beauté de ce fini raffiné nettoyer avec un chiffon humide, puis un
chiffon sec.
-Ne pas utiliser des produits chimiques abrasifs
-Ne pas pulveriser un nettoyant directement sur le meuble, pulveriser sur le torchon et puis appliquer sur le
meuble. Testez le produit nettoyant sur un endroit discret avant de l’utiliser sur la totalite du meuble
-Lors d’un deplacement sur une moquette ou tapis, soulevez legerement le meuble pour eviter de casser les
pieds.
-L’utilisation d’un vaporisateur pres du meuble causera le gonflement du bois et l’ecaillage de la finition.
INFORMACIÓN SOBRE EL MONTAJE:
-Durante el proceso de montaje, ya utilice pernos o tornillos, compruebe cada uno de ellos colocando el
perno/tornillo en el diagrama del artículo donde está dibujado el tamaño y el diseño real. Asegúrese de que
utiliza el tamaño y la forma adecuada que especifican las instrucciones.
-Para montar esta unidad, puede que se le solicite que coloque la unidad de lado y de cara. Se recomien-
da encarecidamente que realice el montaje sobre una superficie no abrasiva (Como la envoltura de emba-
laje de espuma) para evitar dañar el acabado.
NOTAS SOBRE SU CUIDADO Y MANTENIMIENTO:
- No arañe ni desconche el acabado.
- Inspeccione el producto con regularidad, póngase en contacto con Delta Children’s Products para el
recambio de partes o para formular preguntas.
- No guarde el producto ni ninguna de sus partes a temperaturas ni en condiciones extremas como un ático
caluroso o un sótano húmedo y frío. Estos extremos pueden provocar una pérdida de integridad estructural.
-Para preservar el brillo del acabado de alta calidad que recubre su producto, se recomienda que coloque
un paño o una almohadilla de fieltro debajo de cualquier objeto que coloque sobre el acabado.
-Límpielo con un trapo húmedo y luego con uno seco para preservar el brillo y la belleza originales de este
fino acabado.
-No utilice productos químicos abrasivos.
-No pulverice limpiadores directamente sobre el mueble.
-Elévelo ligeramente cuando lo mueva sobre alfombras o moqueta para evitar que se rompan las patas.
-El uso de vaporizadores cerca de muebles puede provocar que la madera se hinche y acabe
desconchándose. 5

ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
6

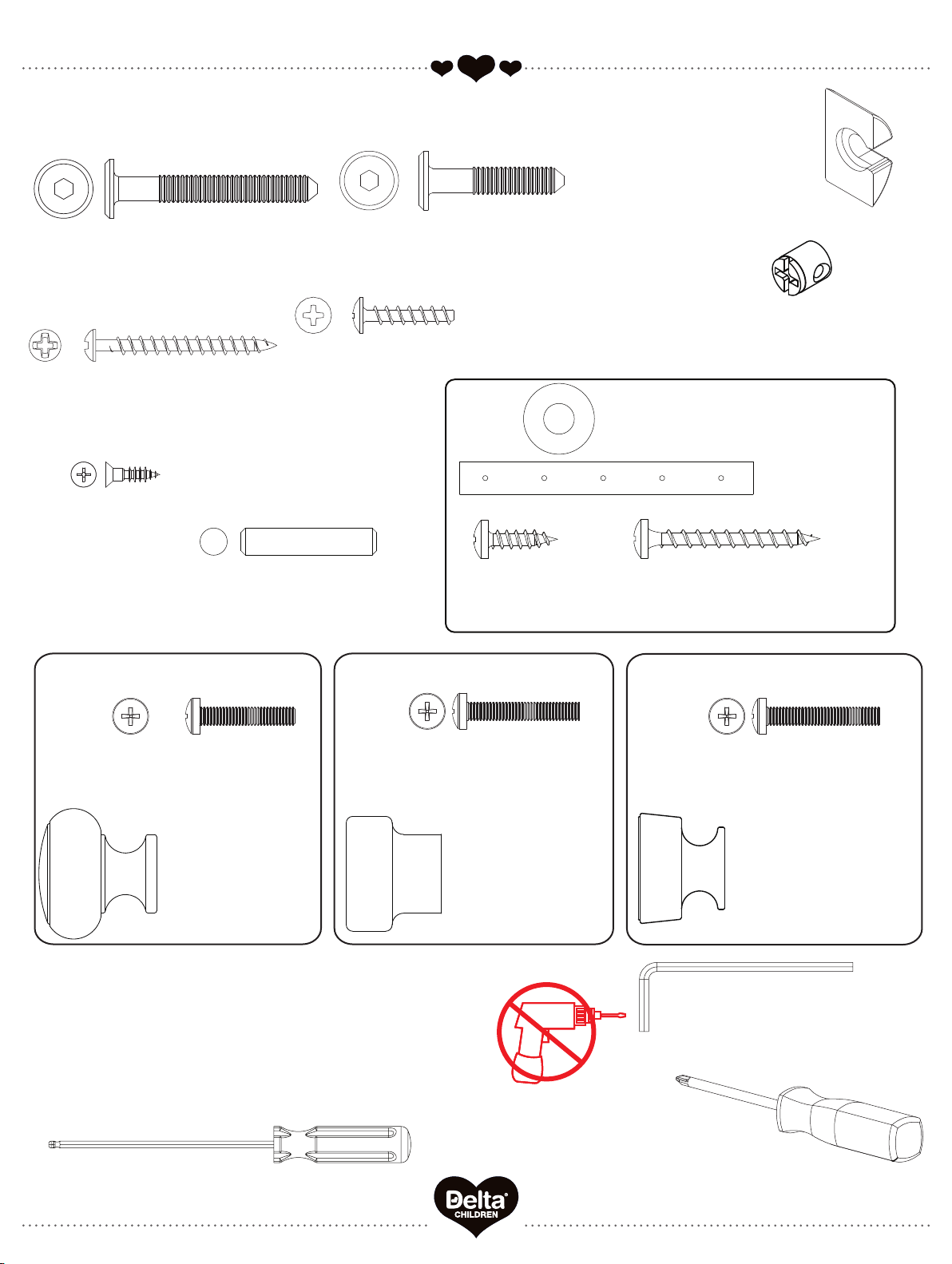

PARTS: MAKE SURE THATALL PRE-ASSEMBLED PARTSARE TIGHT
PIÈCES : VÉRIFIEZ QUE TOUTES LES PIÈCES PRÉ-MONTÉES SONT BIEN SERRÉES.
PIEZAS: ASEGÚRESE DE QUE TODAS LAS PIEZAS PRE-ENSAMBLADAS ESTÁN BIENAPRETADAS.
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
A. Left Side x1
Côté gauche
Lado izquierdo
# 29103
B. Right Side x1
Côté droit
Lado derecho
# 29104
C. Top Panel
Panneausupérieur
Panel superior
# 27526
D. Shelf x1
Tablette
Estante
# 27562
E. Top Front Rail x1
Barre avant supérieur
Barra frontal superior
# 27527
H. Drawer Rail x1
Barre de tiroir
Barra de la gaveta
# 27528
G. Bottom Rail x2
Barre inférieur
Barra inferior
# 27529
F. Top Back Rail x1
Barre arrière supérieur
Barra trasero superior
# 29105
M. Drawer Side x2
Barre de tiroir
Barra de la gaveta
# 29107
N. Drawer Support x1
Support du Tiroir
Soporte de la Gaveta
# 29674
K. Drawer Front x1
Avant du tiroir
Parte frontal de la gaveta
# 29673
L. Drawer Back x1
Arrière du tiroir
Trasera de la gaveta
#27533
R. Drawer Bottom x1
Fond du tiroir
Fondo de la gaveta
# 27534

7
Parts: Hardware kits part#29675
Pièces: L'ensemble de quincaillerie - pièce n°29675
Piezas: El kit de herramientas - Pieza #29675
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
JJ. Φ6x30mm Dowel x18
Cheville Φ6x30mm
Pasador Φ6x30mm
XX. Knob / Bouton / Perilla x1
#25102
XX1. Metal Knob
bouton en métal
perilla metálica
XX2. 21mm Knob Screw
Vis de Bouton 21mm
Tornillo para Perilla 21mm
BB. 45mm Bolt x16
Boulon 45mm
Perno 45mm
CC. 30mm Bolt x10
Boulon 30mm
Perno 30mm
KK. Crescent Washer x10
Rondelle en croissant
Arandela de media luna
EE. Plastic Barrel Nut x5
Écrou à portée cylindrique en plastique
Tuercacilíndricaplástica
NN.12mm Screw x6
Vis 12mm
Tornillo 12mm
FF. 40mm Screw x5
Vis 40mm
Tornillo 40mm
M4 Allen Wrench (included)
Clé Allen M4 (inclus)
Llave Allen M4 (incluido)
Phillips Screwdriver – Not included
Tournevis Phillips - non inclus
Destornillidor Phillips – no incluido

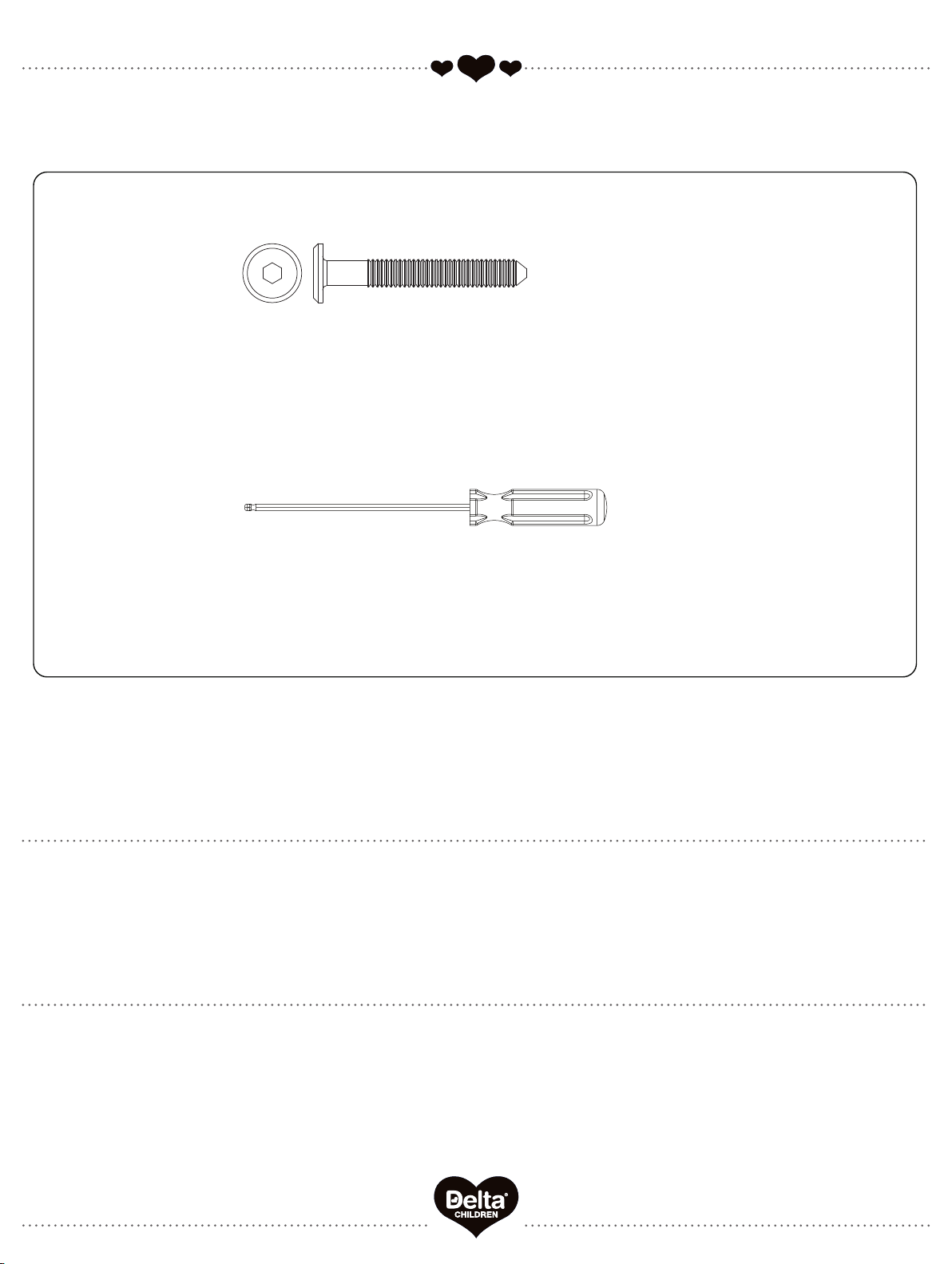

M4 Ballend Screwdriver
tournevis M4 à tête sphérique
destornillador M4 con cabeza de bola
CAUTION: Do Not use a power screwdriver they
can cause screws to break or strip.
ATTENTION: Ne Pas utiliser un tournevis électrique
car les vis peuvent casser ou perdre leurs filets.
ATENCIÓN: No use un destornillador eléctrico ya
que puede causar que los tornillos se rompan o
rueden.
5
YY. Knob / Bouton / Perilla x1
#27523
YY1. Wood Knob
bouton en bois
perilla madera
YY2. 25mm Knob Screw
Vis de Bouton 25mm
Tornillo para Perilla 25mm
ZZ. Knob / Bouton / Perilla x1
#27470
ZZ1. Metal Knob
bouton en métal
perilla metálica
ZZ2. Knob Screw 25mm
Vis de Bouton 25mm
Tornillo para Perilla 25mm
SS. Short Screw x1
Vis Court
Tornillo corto
MM. Long Screw x1
Vis Longue
Tornillo Largo
TT. Washer x2
Rondelle
Arandela
RR. (1) Wall Strap/Sangle murale/Abrazadera
GG. 20mm Screw x4
Vis 20mm
Tornillo 20mm

8

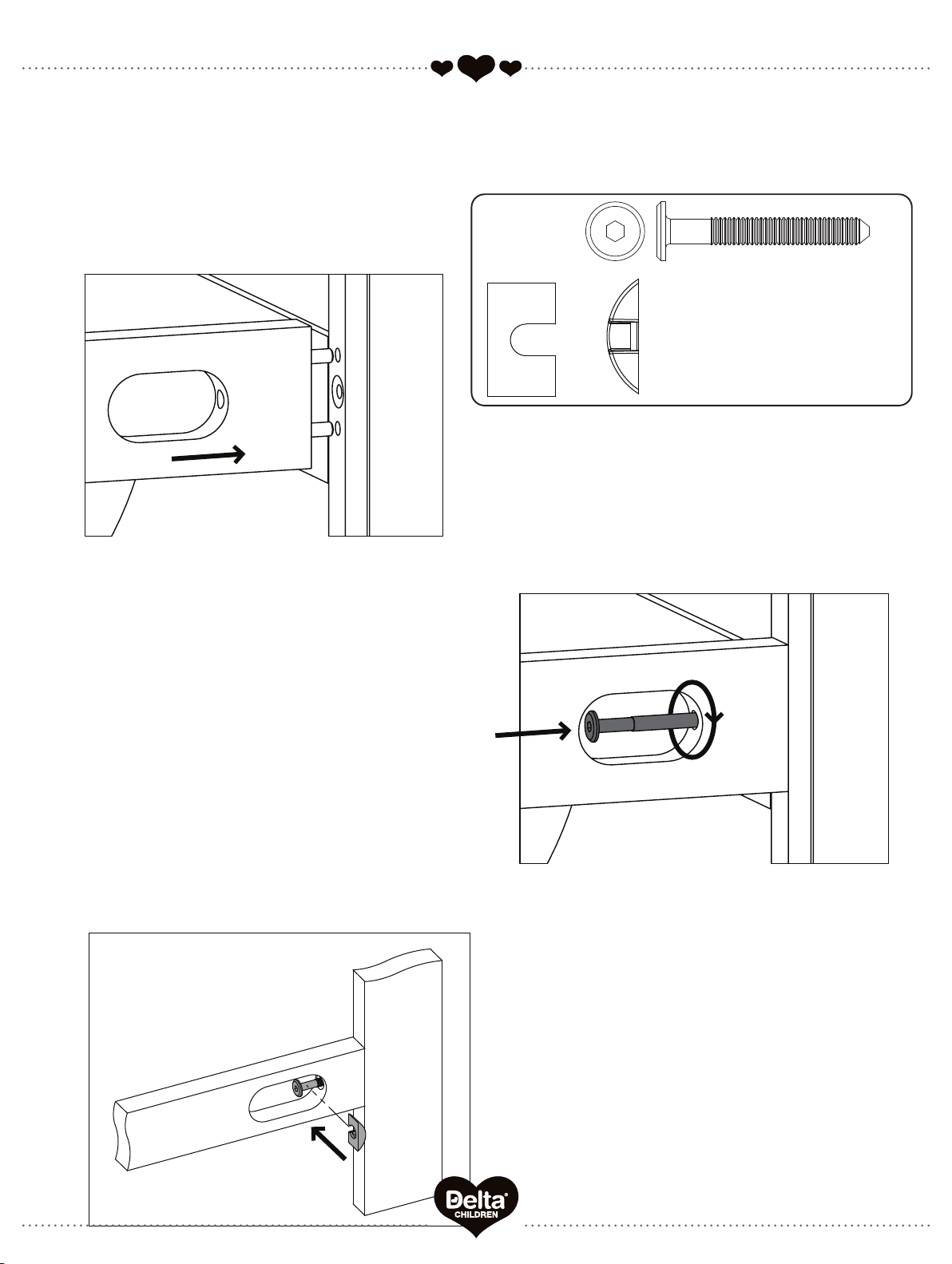

1. Insert the Dowels in the Rail into the holes in
the Post.
1. Insérer les chevilles dans le rail dans les orifices
dans le poteau.
1. Inserte los pasadores del Riel en los agujeros
del Poste.
2. Insert the Bolt into the slot. Turn clockwise
with fingers or the Ball End Screwdriver
provided. DO NOT fully tighten, leave 1/2”
(12mm) exposed.
2. Insérez le boulon dans la fente. Tournez dans
le sens des aiguilles d’une montre à l’aide des
doigts ou de la tournevis à tête sphérique. Ne
Pas serrer complètement et laisser 12 mm (1/2
pouces) exposés.
2. Inserte el perno en la ranura. Gírelo en el
sentido de las agujas del reloj con los dedos o
con el destornillador con cabeza de bola. NO
lo apriete del todo, deje 1/2" (12 mm) fuera.
3. Slide the Crescent Washer over the
exposed bolt, behind the head of the bolt.
3. Glissez la rondelle en croissant sur l'écrou
exposé, derrière la tête de l'écrou.
3. Abrace la parte del Perno que quedó
fuera, debajo de la cabeza del mismo, con
la Arandela de media luna.

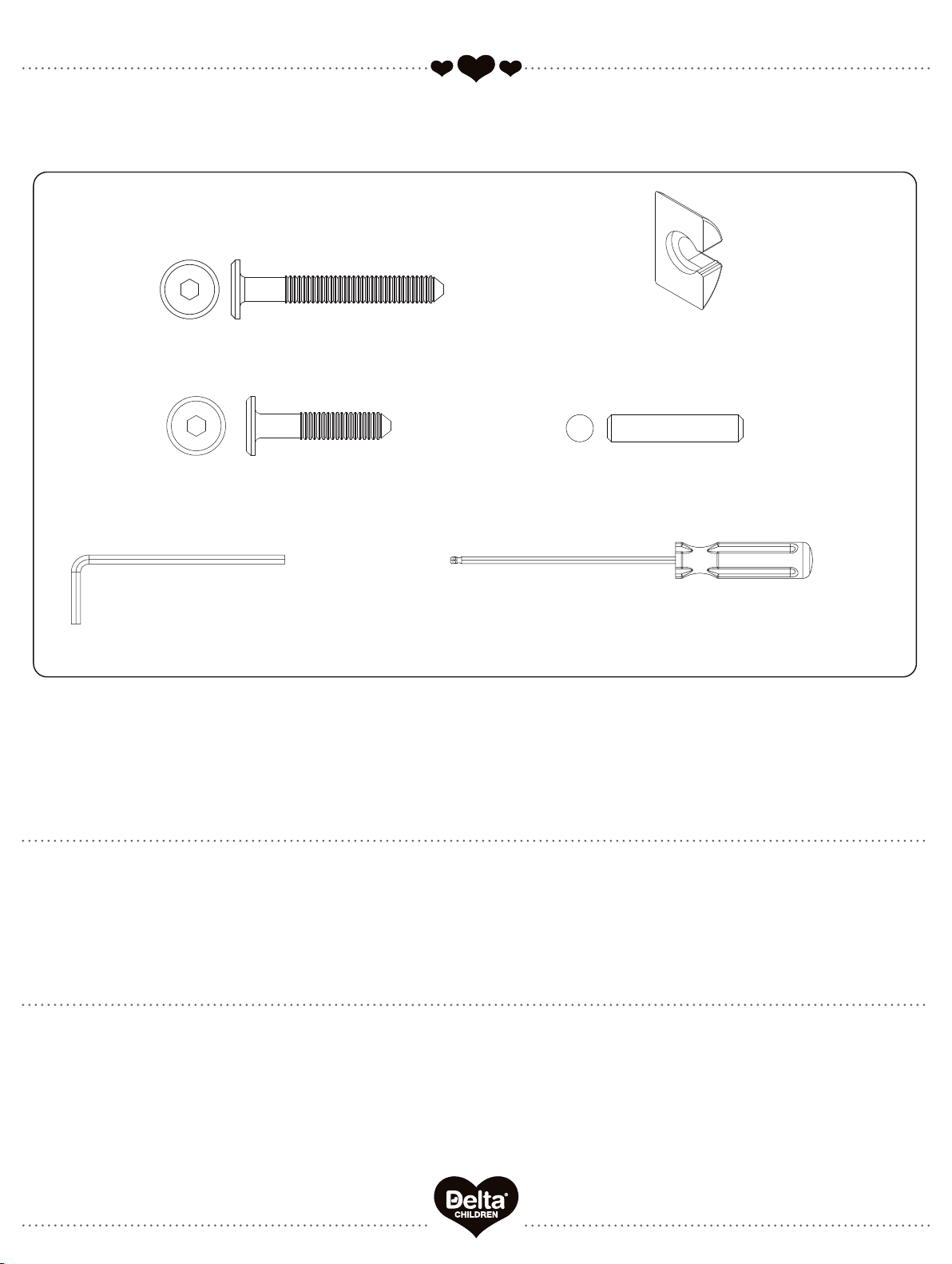

Hardware System - Review Before Assembly
Quincaillerie – Lire Avant D’effectuer Le Montage
Revise Antes De Armar- Elementos De Fijacion Y Ensamble
KK. Crescent Washer
Rondelle en Croissant
Arandela de Media Luna
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
BB. 45mm Bolt
Boulon 45mm
Perno 45mm

9

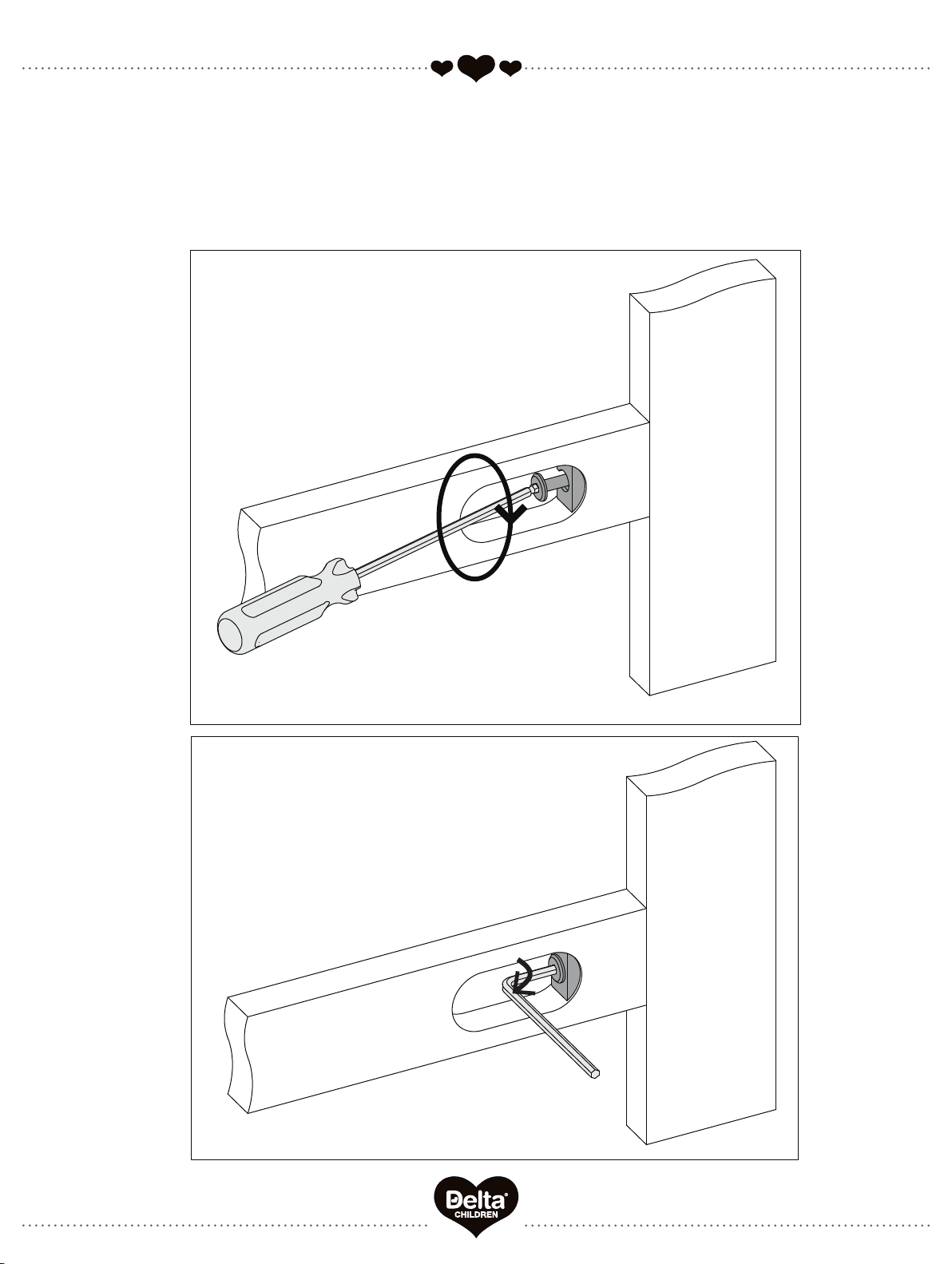

Install (1) bolt and (1) crescent washer at a time. Tighten until it looks like the picture.
Installez (1) boulon et (1) rondelle en croissant à la fois. Serrez jusqu'à ce que cela ressemble à
l'image.
Instale (1) perno y (1) Arandela de media luna al mismo tiempo. Apriételos hasta que quede
como en la ilustración.
Ensure all bolts are tight with Allen wrench.
Serrez à l’aide de la clé Allen.
Apriételo con la llave Allen.
Tighten the bolt with the ball end
screwdriver.
Serrez à l’aide de la Tournevis à tête
sphérique.
Apriételo con el Destornillador hcon cabeza
de bola.
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE

10
Step 1
Étape 1
Paso 1
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
M4 Ballend Screwdriver
tournevis M4 à tête sphérique
destornillador M4 con cabeza de bola
M4 Allen Wrench
Clé Allen M4
Llave Allen M4
1. Attach (2) Bottom Rails (Part G) and Top Back Rail (Part F) to Left Side (Part A) using (4) 45mm bolts
(Part BB), (4) Crescent Washer (Part KK) and (6) Φ6x30mm Dowels (Part JJ). Tighten the Bolts with the
M4 Ballend Screwdriver and M4 Allen wrench, following the instructions on pages 8 and 9.
2. Attach Drawer Rail (Part H), Top Front Rail (Part E) to Left Side (Part A) using (2) 30mm bolts (Part CC)
and (2) Φ6x30mm Dowels (Part JJ). Tighten the Bolts with the M4 Ballend Screwdriver and M4 Allen
wrench.
1. Fije (2) Barra inferior (Pieza G) y Barra Posterior Superior (Pieza F) al Lado izquierdo (Pieza A)
utilizando (4) Pernos 45mm (Pieza BB), (4) Arandela de media luna (Pieza KK) y (6) Pasadors Φ
6x30mm (Pieza JJ) utilizando el destornillador M4 con cabeza de bola y la llave Allen M4 siguiendo
las instrucciones de laspáginas 8 y 9.
2. Fije el Barra de la gaveta (Pieza H), Barra Frontal Superior (Pieza E) al Lado izquierdo (Pieza A)
utilizando (2) Pernos 30mm (Pieza CC) y (2) Pasadors Φ6x30mm (Pieza JJ) utilizando el destornillador
M4 con cabeza de bola y la llave Allen M4.
1. Fixer (2) Barre inférieur (Pièce G) et Barre Supérieur Arrière (Pièce F) au Côté gauche (Pièce A) à
l’aide de (4) boulons de 45 mm (Pièce BB), (4) Rondelle en croissant (Pièce KK) et (6) Chevilles Φ
6x30mm (Pièce JJ) à l’aide de dutournevis M4 à tête sphérique et la clé Allen M4 ensuivant les
instructions pages 8 et 9.
2. Fixer le Barre de tiroir (Pièce H) et Barre Supérieur avant (Pièce E) au Côté gauche (Pièce A) à
l’aide de (2) boulons de 30 mm (Pièce CC) et (2) Chevilles Φ6x30mm (Pièce JJ) à l’aide de
dutournevis M4 à tête sphérique et la clé Allen M4.
JJ. Φ6x30mm Dowel x8
Cheville Φ6x30mm
Pasador Φ6x30mm
BB. 45mm Bolt x4
Boulon 45mm
Perno 45mm
CC. 30mm Bolt x2
Boulon 30mm
Perno 30mm
KK. Crescent Washer x4
Rondelle en croissant
Arandela de media luna

11
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
BB
KK
E
E
JJ x8
H
H
F
G
G
A
A
CC
CC
CC

12
Step 2
Étape 2
Paso 2
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
M4 Ballend Screwdriver
tournevis M4 à tête sphérique
destornillador M4 con cabeza de bola
Loosely attach the Shelf (Part D) to the assembly from Step 1 using (5) 45mm Bolts (Part
BB) with the M4 Ballend Screwdriver .
Fixer sans serrer le Tablette (Pièce D) au montage assemblé à l’étape 1 à l’aide de (5)
Boulons 45 mm (Pièce BB) à l’aide de du tournevis M4 à tête sphérique.
Fijar sin apretar el Estante (Pieza D) al ensamblaje del Paso 1 utilizando (5) Pernos 45 mm
(Pieza BB) utilizando el destornillador M4 con cabeza de bola.
BB. 45mm Bolt x5
Boulon 45mm
Perno 45mm

13
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
D
BB x5

14
Step 3
Étape 3
Paso 3
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
BB. 45mm Bolt x1
Boulon 45mm
Perno 45mm
M4 Ballend Screwdriver
tournevis M4 à tête sphérique
destornillador M4 con cabeza de bola
M4 Allen Wrench
Clé Allen M4
Llave Allen M4
1. Attach the Right Side (Part B) to the assembly from Step 1 using (4) 45mm bolts (Part
BB), (2) 30mm bolts (Part CC), (4) Crescent Washer (Part KK) and (8) Φ6x30mm Dowels
(Part JJ). Tighten the Bolts with the M4 Ballend Screwdriver and M4 Allen wrench, follow-
ing the instructions on pages 8 and 9.
2. Attach the Shelf (Part D) using (1) 45mm Bolt (Part BB). Tighten All Bolts, including the
ones previously left loose in step #2.
1. Fije el lado derecho (Pieza B) al ensamblaje del Paso 1 utilizando (4) Pernos 45mm
(Pieza BB), (2) Pernos 30mm (Pieza CC), (4) Arandela de media luna (Pieza KK) y (8)
Pasadors Φ6x30mm (Pieza JJ) utilizando el destornillador M4 con cabeza de bola y la
llave Allen M4 siguiendo las instrucciones de laspáginas 8 y 9.
2. Fije el Estante (Pieza D) utilizando (1) Perno 45 mm (Pieza BB). Apretar todos los
Pernos, incluyendo los que se habían dejado sueltos en el paso #2.
1. Fixez le côté droit (pièce B) au montage réalisé à l’étape 1 à l’aide de (4) boulons de
45 mm (Pièce BB), (2) boulons de 30 mm (Pièce CC), (4) Rondelle en croissant (Pièce
KK) et (8) Chevilles Φ6x30mm (Pièce JJ) à l’aide de dutournevis M4 à tête sphérique et
la clé Allen M4 ensuivant les instructions pages 8 et 9.
2. Fixer le Tablette (Pièce D) à l’aide de (1) Boulon 45 mm (Pièce BB). Serrer toutes les
boulons, en incluant celles serrées lâchement auparavant à l’étape #2.
JJ. Φ6x30mm Dowel x8
Cheville Φ6x30mm
Pasador Φ6x30mm
BB. 45mm Bolt x5
Boulon 45mm
Perno 45mm
CC. 30mm Bolt x2
Boulon 30mm
Perno 30mm
KK. Crescent Washer x4
Rondelle en croissant
Arandela de media luna

15
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
x4
BB
B
KK
E
JJ x8
CC CC
BB
HB
CC

16
Step 4
Étape 4
Paso 4
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
M4 Ballend Screwdriver
tournevis M4 à tête sphérique
destornillador M4 con cabeza de bola
M4 Allen Wrench
Clé Allen M4
Llave Allen M4
Attach the Top Panel (Part C) to the assembly from Step 3 using (2) 45mm bolts (Part
BB), (6) 30mm bolts (Part CC), (2) Crescent Washer (Part KK) and (2) Φ6x30mm Dowels
(Part JJ). Tighten the Bolts with the M4 Ballend Screwdriver and M4 Allen wrench, follow-
ing the instructions on pages 8 and 9.
Fixer le Panneau Avant (Pièce C) au montage assemblé à l’étape 3 à l’aide de (2) bou-
lons de 45 mm (Pièce BB), (6) boulons de 30 mm (Pièce CC), (2) Rondelle en croissant
(Pièce KK) et (2) Chevilles Φ6x30mm (Pièce JJ) à l’aide de dutournevis M4 à tête
sphérique et la clé Allen M4 ensuivant les instructions pages 8 et 9.
Fije el Panel Superior(Pieza C) al ensamblaje del Paso 3 utilizando (2) Pernos 45mm
(Pieza BB), (6) Pernos 30mm (Pieza CC), (2) Arandela de media luna (Pieza KK) y (2)
Pasadors Φ6x30mm (Pieza JJ) utilizando el destornillador M4 con cabeza de bola y la
llave Allen M4 siguiendo las instrucciones de laspáginas 8 y 9.
JJ. Φ6x30mm Dowel x2
Cheville Φ6x30mm
Pasador Φ6x30mm
BB. 45mm Bolt x2
Boulon 45mm
Perno 45mm
CC. 30mm Bolt x6
Boulon 30mm
Perno 30mm
KK. Crescent Washer x2
Rondelle en croissant
Arandela de media luna

17
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
CC
BB
KK
BB
KK
CC CC
C
JJ JJ
CC

18
STEP #5
ÉTAPE N°5
PASO #5
1) Choose BOTTOM or TOP attachment.
2) Locate the through holes in the back of the Case.
3) Align the hole to be used with the wood wall stud (For Open Bottom Installation, use wood wall stud closest to center)
1) Choisissez une fixation SUPÉRIEURE ou INFÉRIEURE.
2) Repérez les trous percés au dos de la commode.
3) Alignez le trou à utiliser sur le poteau mural en bois (Pour une installation à fond ouvert, utilisez le poteau mural le plus
près du milieu)
1) Seleccione el aditamento SUPERIOR o INFERIOR.
2) Ubique los orificios pasantes en la parte posterior del mueble.
3) Alinee el orificio que utilizará con el pilar de la pared (para una instalación con fondo abierto, utilice el pilar de madera
más cercano al centro)
6) Attach the Tip-over restraint strap (RR) to the
wall using (1) Long Screw (MM) and (1) washer
(TT) as shown. The screw MUST be installed into
a wood wall stud (See WARNINGS for additional
information).
6) Fixez la sangle du dispositif de
non-renversement (RR) au mur à l’aide de (1) vis
longue (MM) et de (1) rondelle (TT) tel qu’illustré.
La vis DOIT être serrez dans un poteau mural en
bois (Pour de plus amples informations, veuillez
vous référer aux AVERTISSEMENTS).
6) Fije la correa de retención contra volcamiento
(RR) a la pared utilizando (1) tornillo largo (MM) y
(1) arandela (TT), como se indica. El tornillo
DEBE instalarse en un pilar de madera (para
obtener más información consulte las
ADVERTENCIAS).
ADVERTENCIA
El uso de herramientas de contención
de vuelcos tan solo puede reducir, pero
no eliminar, el riesgo de vuelco.
No intente atornillar a paredes hechas
únicamente de paneles. Debe
atornillar en un pilar u otra estructura
de madera similar, como un zócalo
fijado de manera segura. Si su pared no
tiene vigas de Madera, visite su ferretería o
tienda del ramo más cercana para conseguir un
sistema de anclaje que soporte una fuerza de
tiraje de hasta 50 LBS (22,7 Kgs) para su tipo de
muro. Si no está seguro sobre cómo encontrar
la viga de madera o tiene dudas sobre el tipo de
muro, contacte a un contratista profesional.
5) Drill Ø1/8” hole at Pencil Mark, in
wood wall stud
5) Percez un trou de 1/8 po de
diamètre à l’emplacement de la
marque au crayon, dans le poteau
mural en bois
5) Perfore un orificio de Ø1/8” en la
marca del lápiz, sobre el pilar de
madera
Wood Wall Stud
Poteau mural en bois
Pilar de madera
Pencil Mark
Marque faite au crayon
Marca de lápiz
MM
TT
RR
Tipover Restraint
Dispositif de non-renversement
Protección contra volcamiento
WARNING
Use of tip-over restraints may only
reduce, but not eliminate, the risk
of tip-over.
Do not attempt to screw into the
wallboard only. You must screw
into a wood wall stud or other
wood structure such as securely
attached baseboard. If your wall is
not wood stud construction, see your local
hardware store or home center for a wall
anchor system that will hold a pull force of
50 LBS in your wall type. If you are
unsure of how to locate the wood stud, or
of what type of wall you have, contact a
professional contractor.
AVERTISSEMENT
L’utilisation de dispositif anti-renversement
peut uniquement réduire les risques de
renversement, mais ne les élimine pas
totalement.
Ne tentez pas de le visser dans le panneau
de revêtement uniquement. Vous devez
visser dans un poteau mural en bois ou
toute autre structure en bois telle qu’une
plinthe solidement fixée. Si votre mur n'est pas
construit de montants de bois, voyez votre
quincaillerie locale ou centre de rénovation pour une
ancre de mur pouvant supporter 50 livres dans votre
type de mur. Si vous êtes incertain par rapport à
comment localiser le montant ou à quel type de mur
vous avez, contactez un entrepreneur professionnel.
4) Make a pencil mark on the wall using the wood rail as a
guide, pencil mark must be over wood wall stud. Then move
the case away from the wall.
4) Faites une marque sur le mur à l’aide d’un crayon en vous
servant du barre en bois comme guide, la marque au crayon
doit être au-dessus du poteau mural en bois. Ensuite,
déplacez la caisse afin de l’éloigner du mur.
4) Utilizando un lápiz, haga una marca en la pared utilizando
el barra de madera como guía; la marca debe estar sobre el
pilar de madera. Luego, aleje la carcasa de la pared.

19
9)Pull case AWAY from wall until Restraint is SNUG.
9) Tirez la caisse afin de L’ÉLOIGNER du mur jusqu’à ce
que le dispositif de non-renversement soit BIEN AJUSTÉ
9) Jale la carcasa ALEJÁNDOLA de la pared hasta que la
retención esté TENSA.
SS
TT
10) Ensure restraint is not loose.
10) Assurez-vous que le dispositif de
non-renversement n’est pas desserré.
10) Asegúrese de que la retención no esté suelta.
NOTE: Be sure to attach any accessory items to case before completing this step.
7)Feed the Tipover Restarint through the hole as you place the dresser in it’s final position.
REMARQUE : Veillez à fixer tous accessoires sur la caisse avant de l’exécution de cette étape.
7) Faites entrer le dispositif de non-renversement à travers le trou lorsque vous placez la
commode dans s position finale.
NOTA: Asegúrese de fijar todos los accesorios a la carcasa antes de completar este paso.
7) Pase el elemento de retención a través del orificio, a medida que posiciona el mueble en su
posición final.
8) Pull the Tip-over restraint through the hole and fasten it securely to the case using (1) 15mm
screw (SS) and (1) washer (TT).
8) Tirez le dispositif de non-renversement à travers le trou, puis fixez-le solidement sur la caisse
à l’aide de (1) vis de 15 mm (SS) et de (1) rondelle (TT).
8) Pase el elemento de retención a través del orificio y fíjelo con seguridad a la carcasa
utilizando (1) tornillo de 15 mm (SS) y (1) arandela (TT).
Attach to Bottom
Fixez-le à la partir inférieure
Fijar al fondo
Attach to Top
Fixez-le à la partie supérieure
Fijar a la parte superior
SS
TT
Top Back Rail
Barre Arrière Supérieur
Barra Trasero Superior

20
Step 6
Étape 6
Paso 6
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJEASSEMBLY INSTRUCTIONS • INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE MONTAJE
CAUTION: Do Not use a power screwdriver they can cause screws to break or strip.
ATTENTION: Ne Pas utiliser un tournevis électrique car les vis peuvent casser ou perdre leurs filets.
ATENCIÓN: No use un destornillador eléctrico ya que puede causar que los tornillos se rompan o rueden.
Slide Drawer Bottom (Part R) into the grooves. Attach the Drawer Sides (Parts M) to the
Drawer Front (Part K) with (4) 20mm Screws (Part GG). Note: Grooves in Bottom must align.
Tighten With Phillips Screwdriver.
Glisser le fond du tiroir (Pièce R) dans les rainures. Fixer les côtés des tiroirs (Pièces M) à
l’avant du tiroir (Pièce K) à l’aide de (4) vis 20mm (Pièce GG). Remarque: Les rainures
inférieures doivent être alignées. Serrer avec un tournevis Phillips.
Deslice la Fondo de la gaveta (Pieza R) hacia las ranuras. Fije los lados de la gaveta (Pieza
M) a la parte frontal de la gaveta (Pieza K) utilizando (4) tornillos 20mm (Pieza GG). Nota:
Las ranuras al inferior deben alinearse. Apriete utilizando un destornillador Phillips.
Phillips Screwdriver – Not included
Tournevis Phillips - non inclus
Destornillidor Phillips – no incluido
GG. 20mm Screw x4
Vis 20mm
Tornillo 20mm
