Desoutter Industrial Tools ERP3L User manual

Part no 6159934560
Issue no 08
Series -
Date 10/2016
Page 1 / 36
ERPL - ERPS - ERPLT Pistol grip electric nutrunners
www.desouttertools.com
WARNING
WARNING
Read all safety warnings (including the ones of the separately provided safety
instructions n° 6159930690) and all instructions. Failure to follow the warnings and
instructions may result in electric shock, re and/or serious injury.
Save all warnings and instructions for future reference.

6
AVERTISSEMENT
Lire l'ensemble des mises en garde de sécurité (y compris celles sur la notice de
sécurité n° 6159930690 fournie à part) ainsi que l'ensemble des consignes. Le non-
respect des mises en garde et des consignes peut entraîner un choc électrique, un
incendie ou des blessures graves.
Conserver l'ensemble des mises en garde et consignes pour pouvoir les consulter
ultérieurement.

8
ADVERTENCIA
Lea todas las advertencias de seguridad (incluyendo las contenidas en las
instrucciones de seguridad n° 6159930690 suministradas por separado) y las
instrucciones. El incumplimiento de las instrucciones y advertencias de seguridad
puede producir descargas eléctricas, incendios y/o lesiones personales graves.
Guarde todas las instrucciones y advertencias para futuras consultas.

10
WARNUNG
Alle Sicherheitshinweise (einschließlich der separat bereitgestellten
Sicherheitsvorschriften Nr. 6159930690) und alle Anweisungen lesen. Eine
Nichtbeachtung der Hinweise und Anweisungen kann zu Stromschlägen, Bränden
und/oder schweren Personenschäden führen.
Bewahren Sie alle Warnhinweise und Anweisungen zur künftigen Verwendung auf.

12
Model Part number
ERP3L 6151651930
ERP5L 6151651940
ERP10L 6151651950
ERP20L 6151651960
ERP20S 6151651970
ERP30S 6151651980
ERP40S 6151652630
ERP3LT 6151652270
ERP5LT 6151652280
ERP10LT 6151652290
ERP20LT 6151652300

10/20162 / 36
6159934560
Issue no: 08
Series: -
AVVERTENZA
Leggere tutti gli avvisi di sicurezza (inclusi quelli indicati sulle istruzioni di sicurezza
n. 6159930690 fornite separatamente) e tutte le indicazioni di sicurezza. Il mancato
rispetto degli avvisi e delle istruzioni può provocare scosse elettriche, incendi e/o
gravi lesioni.
Conservare tutti gli avvisi e le istruzioni per consultazioni future.

14
ALERTA
Leia todas as instruções e avisos de segurança (inclusive as que são fornecidas
separadamente, n° 6159930690). A falha em seguir os avisos e instruções pode
resultar em choque elétrico, incêndio e/ou lesão grave.
Guarde todos os alertas e instruções para referência futura.

16
VAROITUS
Lue kaikki turvallisuusvaroitukset (mukaan lukien erikseen painetut
turvallisuusohjeet tiedotteessa nro 6159930690) ja kaikki ohjeet. Varoitusten
ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.
Säilytä kaikki varoitukset ja ohjeet myöhempää tarvetta varten.

18
VARNING
Läs alla säkerhetsvarningar (inklusive dem i de de separata, medföljande
säkerhetsinstruktionerna nr. 6159930690) och alla instruktioner. Underlåtenhet att
följa alla varningar och instruktioner kan leda till en elektrisk stöt, eldsvåda och/eller
svåra personskador.
Spara alla varningar och instruktioner för framtida bruk.

20
ADVARSEL
Les alle sikkerhetsadvarsler (inkludert de i de separate medfølgende
sikkerhetsanvisningene nr. 6159930690) og alle instruksjoner. Om man ikke følger
advarslene eller anvisningene, kan det føre til elektrisk støt, brann og/eller alvorlige
personskader.
Ta vare på alle advarsler og anvisninger for fremtidig bruk.

22
ADVARSEL
Læs alle sikkerhedsadvarsler (også dem i den separate sikkerhedsanvisning nr.
6159930690) og alle anvisninger. Hvis disse advarsler og anvisninger ikke følges,
kan det medføre elektrisk stød, brand og/eller alvorlig tilskadekomst.
Gem alle advarsler og anvisninger til senere brug.

24
WAARSCHUWING
Lees alle veiligheidswaarschuwingen (inclusief de waarschuwingen die afzonderlijk
worden verstrekt in de veiligheidsinstructies met onderdeelnummer 6159930690)
en alle overige instructies. Indien u de de waarschuwingen en de instructies niet
opvolgt, kan dit leiden tot een elektrische schok, brand en/of ernstig lichamelijk
letsel.
Bewaar alle waarschuwingen en instructies, zodat u ze op en later tijdstip kunt
raadplegen.

26
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Διαβάστε όλες τις προειδοποιήσεις ασφαλείας (συμπεριλαμβανομένων εκείνων των
ξεχωριστά παρεχόμενων οδηγιών ασφαλείας αρ. 6159930690) και όλες τις οδηγίες.
Σε περίπτωση που δεν ακολουθήσετε τις προειδοποιήσεις και τις οδηγίες ενδέχεται
να προκληθεί ηλεκτροπληξία, πυρκαγιά ή/ και σοβαρός τραυματισμός.
Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για να ανατρέξετε μελλοντικά σε
αυτές.

28
警告
すべての安全上の警告（別途提供する安全指示番号 6159930690 の警告を含む）お
よびすべての手順をお読みください。 警告や注意事項に従わないと、感電、火災
や重大なケガの原因になることがあります。
今後の参考のために、すべての警告と注意事項を保管しておいてください。

30

10/2016 3 / 36
6159934560
Issue no: 08
Series: -
DATA
ERP3L / ERP5L / ERP10L / ERP20L
ERP20S
Model Part number Square
drive
Torque (Nm) Speed
(rpm)
Gear
ratio
Max
output
(W)
Nominal
current
(A)
Weight
(kg)
Min Max
ERP3L 6151651930 Hex. 1/4” 0.35 3 2000 3.81 90 2.6 1
ERP5L 6151651940 Hex. 1/4” 0.5 5 2000 7.43 90 2.1 1
ERP10L 6151651950 Hex. 1/4” 3 10 1540 14.54 90 2.4 1.1
ERP20L 6151651960 Hex. 1/4” 5 20 790 28.32 90 2.4 1.1
Model Part number Square
drive
Torque (Nm) Speed
(rpm)
Gear
ratio
Max
output
(W)
Nominal
current
(A)
Weight
(kg)
Min Max
ERP20S 6151651970 Hex. 1/4” 5 20 1540 14.54 170 4.7 1.2
196
Ø37
16
Ø44
194
Ø50
221
Ø37
16
Ø44
194
Ø50

10/20164 / 36
6159934560
Issue no: 08
Series: -
ERP30S
Model Part number Square
drive
Torque (Nm) Speed
(rpm)
Gear
ratio
Max
output
(W)
Nominal
current
(A)
Weight
(kg)
Min Max
ERP30S 6151651980 3/8” 7 30 1070 20.97 170 5 1.2
Model Part number Square
drive
Torque (Nm) Speed
(rpm)
Gear
ratio
Max
output
(W)
Nominal
current
(A)
Weight
(kg)
Min Max
ERP40S 6151652630 3/8” 10 40 880 25.5 170 5 2.1
Ø37
16
Ø44
194
Ø50
11
217
ERP40S 263
Ø44
139
Ø50
Ø54
Ø38

10/2016 5 / 36
6159934560
Issue no: 08
Series: -
ERP3LT / ERP5LT / ERP10LT / ERP20LT
Model Part number Square
drive
Torque (Nm) Speed
(rpm)
Gear
ratio
Max
output
(W)
Nominal
current
(A)
Weight
(kg)
Min Max
ERP3LT 6151652270 Hex. 1/4” 0.35 3 2000 3.81 90 2.6 1
ERP5LT 6151652280 Hex. 1/4” 0.5 5 2000 7.43 90 2.1 1
ERP10LT 6151652290 Hex. 1/4” 3 10 1540 14.54 90 2.4 1.1
ERP20LT 6151652300 Hex. 1/4” 5 20 790 28.32 90 2.4 1.1
SECTION
C-C
C
C
196
Ø37
16
Ø44
166
Ø50
199
82
61.5
34
43

10/20166 / 36
6159934560
Issue no: 08
Series: -
Original instructions.
© Copyright 2016, Ets Georges Renault
44818 St Herblain, FR
All rights reserved. Any unauthorized use
or copying of the contents or part thereof
is prohibited. This applies in particular to
trademarks, model denominations, part numbers
and drawings. Use only authorized parts. Any
damage or malfunction caused by the use of
unauthorised parts is not covered by Warranty or
Product Liability.
STATEMENT OF USE
Tool suitable for industrial environment only. It
shall be used for tightening or loosening joints in
wood, metal or plastic material. No other use will
be permitted. For professional use only.
The suspension bail had been designed for
vertical use of the screwdriver. For any other
use, it is recommended to add the accessory
P/N 6153979200 (retainer).
DATA
(See page 3-5).
Sound pressure level:
●< 70 dB(A) (EN 60745-2-2).
●Uncertainly: 3dB(A).
Vibration value:
●< 2.5 m/s² (EN 60745-2-2).
Declaration of noise and vibration emission
All values are current as of the date of this
publication. For the latest information please visit
cp.com.
These declared values were obtained by
laboratory type testing in accordance with the
stated standards and are suitable for comparison
with the declared values of other tools tested
in accordance with the same standards. These
declared values are not adequate for use in risk
assessments and values measured in individual
work places may be higher. The actual exposure
values and risk of harm experienced by an
individual user are unique and depend upon
the way the user works, the workpiece and the
workstation design, as well upon the exposure
time and the physical condition of the user.
We, Chicago Pneumatic, cannot be held liable
for the consequences of using the declared
values, instead of values reecting the actual
exposure, in an individual risk assessment in
a work place situation over which we have no
control.
This tool may cause hand-arm vibration
syndrome if its use is not adequately managed.
An EU guide to managing hand-arm vibration
can be found at http://www.pneurop.eu/uploads/
documents/pdf/PN3-02-NV_Declaration_info_
sheet_0111.pdf
We recommend a programme of health
surveillance to detect early symptoms which
may relate to noise or vibration exposure, so
that management procedures can be modied to
help prevent future impairment.
REQUIREMENTS
These tools need to be used with controllers
from Desoutter range.
OPERATING MODE
Fit the tool with a suitable fastening accessory,
then connect it to the power supply by means of
the controller.
Select the appropriate program on the controller.
Hold the tool by means of the handle and apply
to the fastener to be tightened.
In manual mode, the motor will start only when
the trigger is operated.
For a reverse rotation, press the reverse button
and apply the tool to the fastener.
As the reaction force increases in proportion to
the tightening torque, make sure that the tool
is in perfect working order and the controller
is programmed correctly, to reduce the risk of
injury to the operator as a result of unexpected
behaviour of the tool.

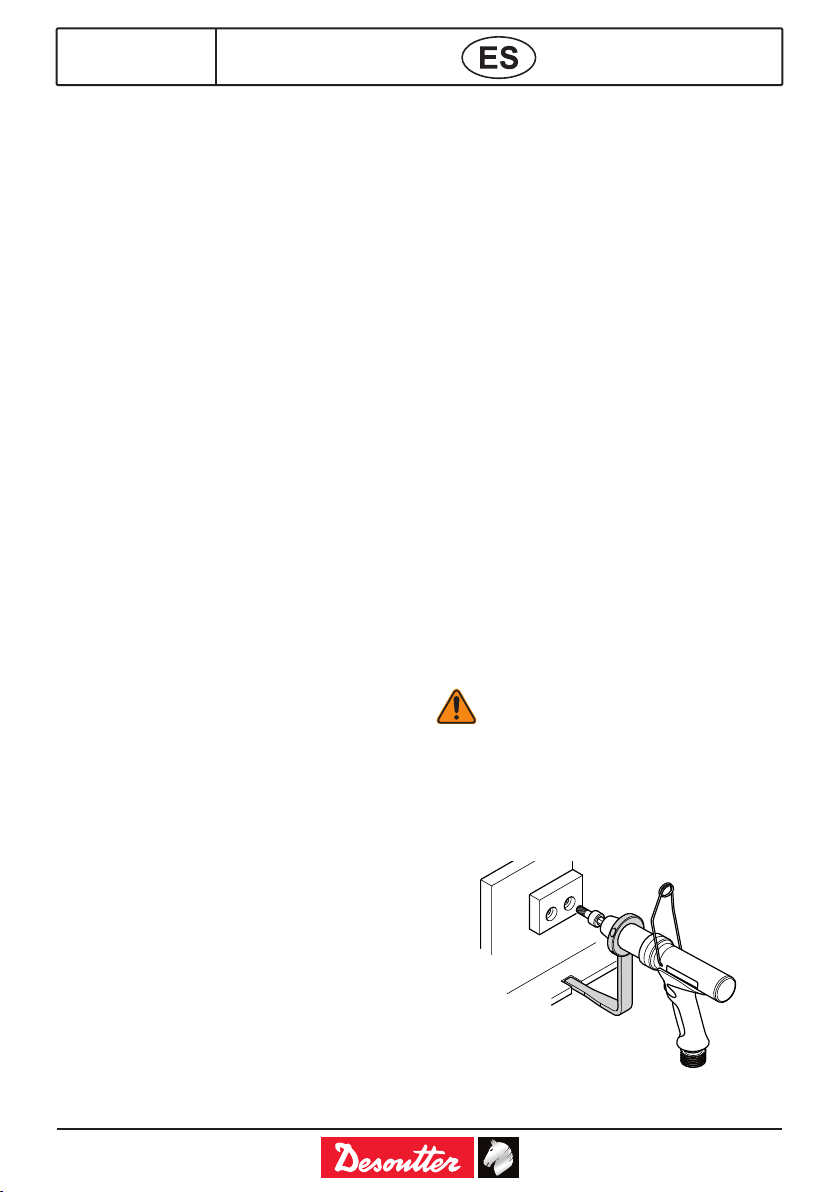

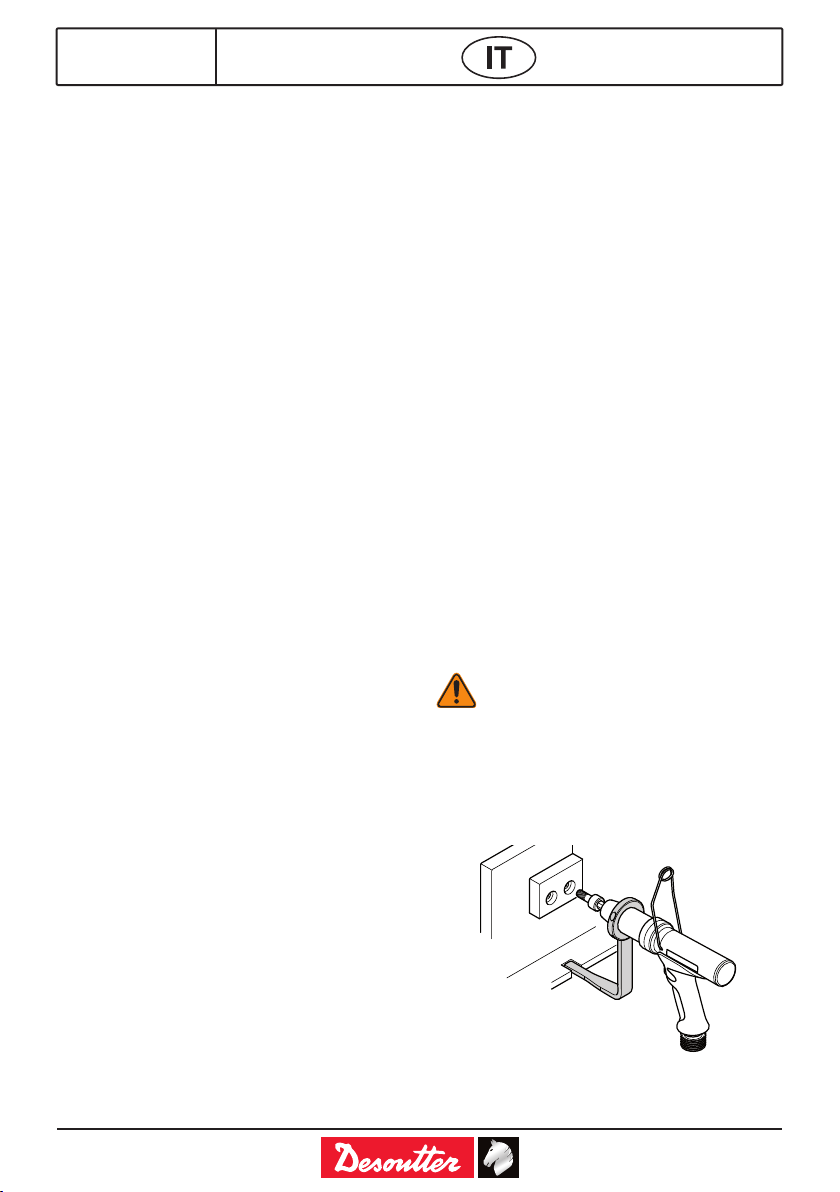

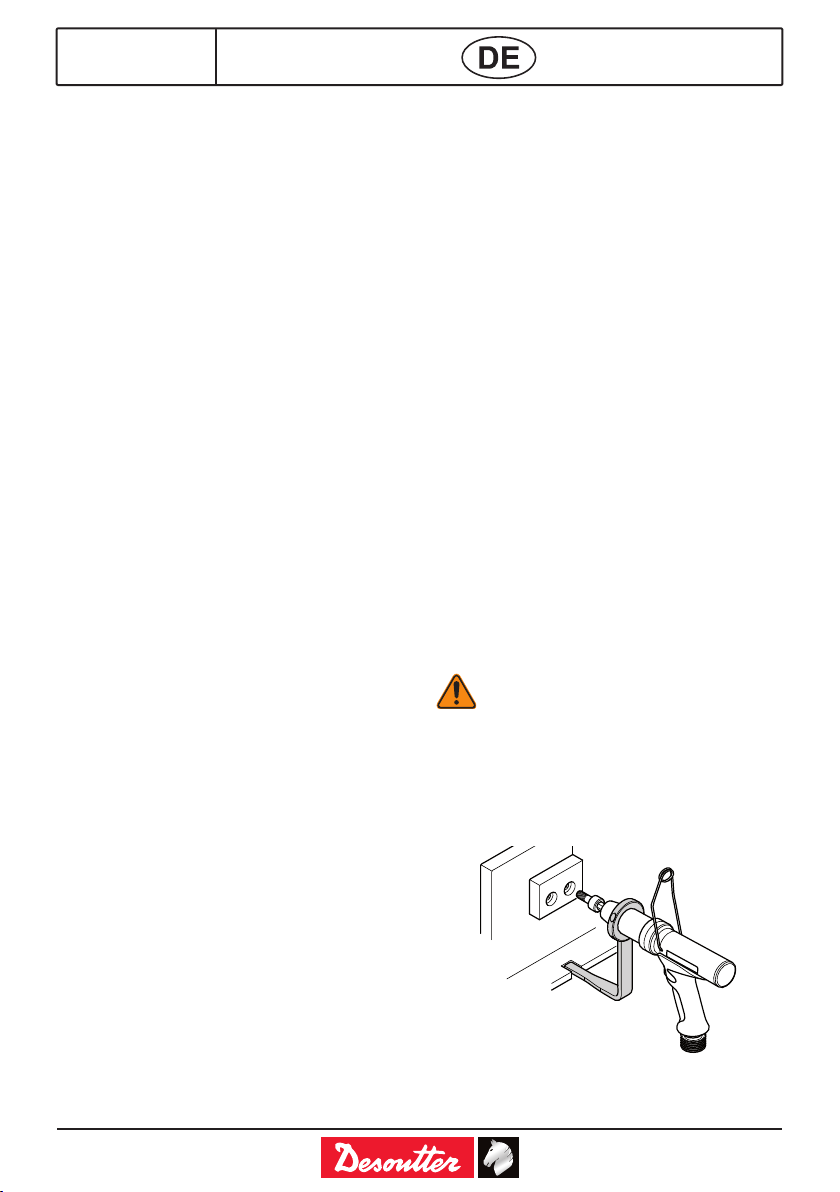

The stall bar must be installed on
the ERP40S tool before tightening or
loosening.
Refer to the diagram explaining how to
use it.
Be careful not to catch your ngers
between the stall bar and the obstacle
used for the torque control.

10/2016 7 / 36
6159934560
Issue no: 08
Series: -
MAINTENANCE INSTRUCTIONS
●Maintenance should be performed by
qualied personnel only.
●Prior to any maintenance task: disconnect
the tool.
●When disassembling / reassembling the tool,
take the following precautions:
- check that the controller is switched off,
- disconnect the cable.
●To avoid damaging the tool during
disassembly, use the recommended tools.
●When disassembling the handle, be careful
not to pull on the electric wires that are
connected to the motor.
●Any repair on the motor shall be carried out
in our workshops.
When disposing of components,
lubricants, etc … ensure that the
relevant safety procedures are carried
out.
ASSEMBLING AND DISASSEMBLING
Proceed with assembly or disassembly of the
tool by following the instructions in the technical
manual available on:
http://cadles.desouttertools.com - Section
Documentation.
LIMITED WARRANTY
1. This Desoutter product is warranted against
defective workmanship or materials, for a
maximum period of 12 months following
the date of purchase from Desoutter or its
agents, provided that its usage is limited to
single shift operation throughout that period.
If the usage rate exceeds that of single
shift operation, the warranty period shall be
reduced on a prorata basis.
2. If, during the warranty period, the product
appears to be defective in workmanship or
materials, it should be returned to Desoutter
or its agents, together with a short description
of the alleged defect. Desoutter shall, at its
sole discretion, arrange to repair or replace
free of charge such items as are deemed
faulty by reason of defective workmanship or
materials.
3. This warranty ceases to apply to products
which have been abused, misused or
modied, or which have been repaired using
other than genuine Desoutter spare parts
or by someone other than Desoutter or its
authorized service agents.
4. Should Desoutter incur any expense
correcting a defect resulting from abuse,
misuse, accidental damage or unauthorized
modication, they will require that such
expense shall be defrayed in full.
5. Desoutter accepts no claim for labour or
other expenditure made upon defective
products.
6. Any direct, incidental or consequential
damages whatsoever arising from any defect
are expressly excluded.
7. This warranty is given in lieu of all other
warranties, or conditions, expressed or
implied, as to the quality, merchantability or
tness for any particular purpose.
8. No one, whether an agent, servant or
employee of Desoutter, is authorized to add
to or modify the terms of this limited warranty
in any way.

10/20168 / 36
6159934560
Issue no: 08
Series: -
Instructions originales.
© Copyright 2016, Ets Georges Renault
44818 St Herblain, FR
Tous droits réservés. Tout usage illicite ou copie
totale ou partielle sont interdits. Ceci s’applique
plus particulièrement aux marques déposées,
dénominations de modèles, numéros de
pièces et schémas. Utiliser exclusivement les
pièces autorisées. Tout dommage ou mauvais
fonctionnement causé par l’utilisation d’une
pièce non autorisée ne sera pas couvert par la
garantie du produit et le fabricant ne sera pas
responsable.
DECLARATION D’UTILISATION
Outil approprié à l'environnement industriel
seulement. Il ne doit être utilisé que pour le
serrage ou desserrage des assemblages vissés
dans le bois, le métal ou le plastique. Aucune
autre utilisation n’est permise. Réservé à un
usage professionnel.
L’anneau de suspension a été conçu pour
une utilisation verticale de l’outil. Pour toute
autre utilisation, il est recommandé d’ajouter
l’accessoire P/N 6153979200 (bague de
maintien).
DONNÉES
(Voir page 3-5).
Niveau de pression acoustique :
●< 70 dB(A) (EN 60745-2-2).
●Incertitude : 3dB(A).
Niveaux de vibration :
●< 2.5 m/s² (EN 60745-2-2).
Niveau de bruit et émission de vibrations
déclarés
Toutes les valeurs sont celles connues à la
date de publication du présent document. Pour
obtenir les renseignements les plus récents,
visiter le www.cp.com
Ces valeurs ont été obtenues par des essais
en laboratoire conformément aux normes
indiquées; elles ne peuvent pas être utilisées
pour l’évaluation des risques. Les valeurs
mesurées sur les lieux de travail individuels
peuvent être supérieures aux valeurs indiquées.
Les valeurs d’exposition et le risque de
préjudice réels dépendent de l’utilisateur et
de sa condition physique, de la méthode de
travail utilisée, de la pièce de travail, de la
conception de la station de travail et du temps
d’exposition. Chicago Pneumatic ne saurait
être tenue responsable des conséquences
de l’utilisation des valeurs ci-dessus au lieu
des valeurs représentatives de l’exposition
réelle, dans les études de risques individuelles
sur les lieux de travail qui échappent à notre
contrôle. Cet outil peut provoquer des Troubles
Musculo-Squelettiques, si son utilisation n'est
pas correcte. Un guide communautaire de la
prévention des TMS peut être trouvé sur le site :
http://www.pneurop.eu/uploads/documents/pdf/
PN3-02-NV_Declaration_info_sheet_0111.pdf
Nous recommandons un programme de
surveillance de la santé pour détecter les
premiers symptômes se rapportant au bruit ou
à l'exposition aux vibrations, et de modier
les conditions travail pour aider à prévenir les
troubles à venir.
ALIMENTATION
Cet outil doit être utilisé seulement avec les
contrôleurs de la gamme Desoutter.
MODE D’UTILISATION
Equiper l’outil d’un accessoire de vissage
approprié puis le relier au secteur par le biais du
contrôleur.
Sélectionner le programme approprié sur le
contrôleur.
Maintenir l’outil par la poignée et l’appliquer à la
xation à serrer.
En mode manuel, le moteur ne se mettra en
route que quand la gâchette sera actionnée.
Pour une rotation inverse, appuyer sur le bouton
d’inversion et appliquer l’outil à la xation.
Comme la force de réaction augmente
proportionnellement au couple de serrage,
assurez-vous que l’outil est en parfait état de
fonctionnement et que l’unité de commande
est correctement programmée, an d’éviter tout
comportement inattendu de l’outil, susceptible
de blesser l’opérateur.
L’ERP40S doit être équipée de son
toc de réaction durant le serrage ou le
desserrage.
Consulter le schéma explicatif montrant
comment l’utiliser.
Faire attention à ne pas être blessé
par pincement entre le toc et l’obstacle
servant à la reprise de couple.

10/2016 9 / 36
6159934560
Issue no: 08
Series: -
INSTRUCTIONS D’ENTRETIEN
●La maintenance doit être assurée par du
personnel qualié uniquement.
●Avant toute opération de maintenance,
débrancher l'outil.
●Lors du démontage remontage de l'outil,
prendre les précautions suivantes :
- vérier que le coffret est hors tension,
- déconnecter le câble.
●Pour éviter toute détérioration de l'outil
pendant le démontage, utiliser les outillages
recommandés.
●Pendant le démontage de la poignée,
faire attention de ne pas tirer sur les ls
électriques qui sont reliés au moteur.
●Toute intervention sur le moteur doit être
effectuée en nos usines.
Pour l’élimination des composants,
lubriants, etc… assurez vous que
les procédures de sécurité soient
respectées.
ASSEMBLAGE ET DÉMONTAGE
Procéder au montage ou au démontage de l'outil
en suivant les indications du manuel technique
disponible sur :
http://cadles.desouttertools.com - rubrique
Documentation.
LIMITES DE GARANTIE
1. En cas de défaut de fabrication ou de panne
matérielle, le présent produit Desoutter est
sous garantie pour une période maximale de
12 mois à compter de sa date d’achat auprès
de Desoutter ou de ses agents, à condition
que son utilisation journalière soit limitée à
une journée de travail standard durant cette
période. Si le taux d’utilisation est supérieur à
une journée de travail standard, la période de
garantie doit être réduite proportionnellement.
2. Si l’utilisateur du produit constate un défaut
de fabrication ou une panne matérielle
pendant la période de garantie, le produit doit
être retourné à Desoutter ou à ses agents,
accompagné d’une brève description du
défaut allégué. Desoutter s’engage, à sa
seule discrétion, à réparer ou remplacer
gratuitement tout élément jugé défectueux
suite à un défaut de fabrication ou à une
panne matérielle.
3. La présente garantie ne s’applique pas aux
produits soumis à une détérioration, un
usage non conforme, à des modications ou
à une réparation effectuée à l’aide de pièces
de rechange autres que les véritables pièces
Desoutter ou à une réparation effectuée par
une personne autre qu’un employé Desoutter
ou qu’un agent gestionnaire agréé.
4. En cas de dépenses effectuées par
Desoutter pour remédier à un défaut
(résultant d’une détérioration, d’une utilisation
non conforme, d’un dommage fortuit ou d’une
modication non autorisée), celles-ci devront
être intégralement remboursées.
5. Desoutter rejette toute réclamation
concernant la main-d’oeuvre ou toute autre
dépense occasionnée par des produits
défectueux.
6. Tout dommage direct, consécutif ou fortuit
causé par un défaut est expressément exclu.
7. La présente garantie remplace toute autre
garantie ou condition, expresse ou tacite,
relative à la qualité, la valeur marchande ou
l’aptitude à un usage particulier.
8. Nul n’est autorisé à modier les termes de
la présente garantie limitée, pas même un
agent ou un employé de Desoutter.

10/201610 / 36
6159934560
Issue no: 08
Series: -
Instrucciones originales.
© Copyright 2016, Ets Georges Renault
44818 St Herblain, FR
Reservados todos los derechos. Está prohibido
todo uso indebido o copia de este documento o
parte del mismo. Esto se reere especialmente
a marcas comerciales, denominaciones de
modelos, números de piezas y dibujos. Utilicen
exclusivamente piezas de repuesto autorizadas.
Cualquier daño o defecto de funcionamiento
causado por el uso de piezas no autorizadas
queda excluído de la garantía o responsabilidad
del fabricante.
DECLARACIÓN DE USO
Herramienta apropiada para un entorno
industrial exclusivamente. Sólo debe ser
utilizada para el apriete o desapriete de los
ensamblajes de madera, metal o plástico. No
se autoriza ningún otro uso. Reservado para un
uso profesional.
El gancho de suspensión se ha diseñado para
uso vertical del destornillador. Para cualquier
otro uso, se recomienda añadir el accesorio P/N
6153979200 (elemento de retención).
DATOS
(Véase página 3-5).
Nivel de presión sonora:
●< 70 dB(A) (EN 60745-2-2).
●Incertidumbre: 3dB(A).
Niveles de vibraciones:
●< 2.5 m/s² (EN 60745-2-2).
Declaración de valores de ruido y vibración
Todos los valores son correctos en el
momento de la publicación. Para conocer
la última informacion, visite www.cp.com.
Estos valores declarados se obtuvieron en
pruebas de laboratorio en cumplimiento con
las normas establecidas y no son adecuados
para utilizarse en evaluaciones de riesgos.
Los valores medidos en lugares de trabajo
individuales podrían ser más altos que los
valores declarados. Los valores de exposición
reales y el riesgo de peligro experimentado por
un usuario individual son únicos y dependen
del hábito de trabajo del usuario, la pieza en
la que se está trabajando y el diseño de la
estación de trabajo, además del tiempo de
exposición y las condiciones físicas del usuario.
Nosotros, Chicago Pneumatic, no podemos
aceptar responsabilidad por las consecuencias
de utilizar los valores declarados en lugar de
los valores que reejan la exposición real en
una evaluación de riesgo individual y en una
situación de lugar de trabajo sobre los que
no tenemos ningún control. Esta herramienta
puede provocar síndrome de vibración. Si no se
gestiona adecuadamente su utilización.
Encontrará una guía de la UE respecto a
lagestión de vibraciones transmitidas al
sistema manobrazo en la página http://www.
pneurop.eu/uploads/documents/pdf/PN3-02-
NV_Declaration_info_sheet_0111.pdf
Se recomienda mantener un programa de
control sanitario de detección precoz de los
síntomas relacionados con la exposición
a vibraciones, con objeto de modicar los
procedimientos de gestión y así evitar posibles
discapacidades.
ALIMENTACIÓN
Esta herramienta sólo debe ser utilizada con los
cofres de la gama Desoutter.
MODO DE USO
Doten la herramienta de un accesorio de apriete
adecuado y conéctenla luego con la red por
medio del controlador.
Seleccionen el programa adecuado en el
controlador.
Sujeten la herramienta por la empuñadura y
arrímenla en la jación que quieren apretar.
En modo manual, el motor sólo se pondrá en
marcha cuando aprieten el gatillo.
Para invertir el sentido de rotación, denle al
botón de inversión yarrimen la herramienta a la
jación.
Dado que la fuerza de reacción aumenta
proporcionalmente al par de apriete,
comprueben que la herramienta está en perfecto
estado de funcionamiento y la unidad de
mando correctamente programada, para evitar
cualquier comportamiento inesperado por parte
de la herramienta, que podría herir al operario.
El ERP40S debe estar equipado con su
brazo de reacción durante el apriete o
desapriete.
Consulte el esquema explicativo para
ver cómo utilizarlo.
Cuidado: podría hacerse daño si
quedase atrapado entre el brazo y el
obstáculo que sirve para contrarrestar
el par.

10/2016 11 / 36
6159934560
Issue no: 08
Series: -
INSTRUCCIONES DE MANTENIMIENTO
●El mantenimiento sólo podrá efectuarlo
personal cualicado.
●Antes de cualquier operación de
mantenimiento, desconecte la herramienta.
●Al desmontar y volver a montar la
herramienta, tome las siguientes
precauciones:
- compruebe que el cofre está sin tensión,
- desconecte el cable.
●Para evitar que se pueda deteriorar la
herramienta al desmontarla, utilice las
herramientas recomendadas.
●Al desmontar la empuñadura, cuidado con no
tirar de los cables eléctricos conectados con
el motor.
●Cualquier tipo de intervención sobre el motor
tiene que hacerse en fábrica.
Para la eliminación de los
componentes, lubricantes, etc…
comprueben que las normas de
seguridad han sido respetadas.
ENSAMBLAJE Y DESMONTAJE
Para el demontaje/ montaje de las herramientas,
seguir las instrucciones detalladas en el manual
técnico disponible en :
http://cadles.desouttertools.com - Sección
Documentation.
GARANTÍA LIMITADA
1. Este producto Desoutter está garantizado
frente a materiales o mano de obra
defectuosos durante un período máximo de
12 meses a partir de la fecha de compra, ya
sea ésta a Desoutter o a cualquiera de sus
agentes, siempre que su uso esté limitado
a un turno de trabajo sencillo durante dicho
período. Si el promedio de uso excediera el
de un turno de trabajo sencillo, el período de
garantía se reduciría por prorrateo.
2. Si durante el período de la garantía, el
producto mostrara defectos de materiales
o mano de obra, lo deberá devolver a
Desoutter o a cualquiera de sus agentes
junto con una breve descripción del defecto.
Desoutter decidirá, a su sola discreción,
reparar o sustituir de forma gratuita los
elementos que considere conictivos debido
a materiales o mano de obra defectuosos.
3. Esta garantía dejará de aplicarse a productos
en los que se haya realizado un uso abusivo
o inadecuado, o que se hayan reparado o
modicado utilizando piezas de repuesto
distintas a las originales de Desoutter, o por
alguien que no pertenezca a Desoutter o a
sus agentes de servicio autorizados.
4. Si Desoutter incurriera en gastos debidos
a la corrección de defectos causados por
uso abusivo, inadecuado, daño accidental o
modicación no autorizada, éstos se deberán
reembolsar en su totalidad a Desoutter.
5. Desoutter no acepta ninguna reclamación
en concepto de mano de obra u otros gastos
efectuados sobre productos defectuosos.
6. Queda expresamente excluido cualquier
daño directo, fortuito o resultante cuyo origen
se encuentre en cualquier defecto.
7. Esta garantía se otorga en lugar de
cualquier otra garantía o condiciones,
expresas o implícitas, en cuanto a la calidad,
comerciabilidad o conveniencia para
cualquier n en particular.
8. Ningún agente, ayudante o empleado
de Desoutter está autorizado a añadir o
modicar los términos de esta garantía
limitada en modo alguno.

10/201612 / 36
6159934560
Issue no: 08
Series: -
Ursprüngliche Betriebsanleitung.
© Copyright 2016, Ets Georges Renault
44818 St Herblain, FR
Alle Rechte vorbehalten. Unbefugtes Verwenden
oder Kopieren des Inhalts bzw. von Teilen des
Inhalts ist verboten. Dies gilt insbesondere
für Warenzeichen, Modellbezeichnungen,
Teilenummern und Zeichnungen. Nur die
zugelassenen Ersatzteile verwenden. Schäden
oder Funktionsstörungen, die durch die
Verwendung nicht zugelassener Ersatzteile
entstehen, sind von der Garantieleistung und der
Produkthaftung ausgeschlossen.
GEBRAUCHSANLEITUNG
Das Werkzeug ist nur für den industriellen
Einsatz bestimmt. Es darf ausschließlich zum
Anziehen und Lösen von Schraubverbindungen
in Holz, Metall oder Kunststoff eingesetzt
werden. Jede andere Verwendung ist untersagt.
Das Werkzeug ist dem professionellen Einsatz
vorbehalten.
Der Aufhängebügel wurde für die vertikale
Anwendung des Schraubendrehers konstruiert.
Für sonstige Anwendungen wird empfohlen,
Zuhör P/N 6153979200 (Halterung) anzufügen.
DATEN
(siehe Seite 3-5).
Schalldruckpegel:
●< 70 dB(A) (EN 60745-2-2).
●Unsicherheit: 3dB(A).
Vibrationspegel:
●< 2.5 m/s² (EN 60745-2-2).
Erklärung zu Geräuschemission und Vibration
Alle Werte sind zum Zeitpunkt dieser
Veröffentlichung auf dem aktuellen Stand.
Neueste Informationen nden Sie unter Die
genannten Werte wurden durch Tests gemäßt den
angegebenen Normen unter Laborbedingungen
ermittelt und sind nicht ausreichend für
Risikoanalysen. Die tatsächlichen Meßwerte
am Einsatzort können je nach Umgebung auch
höher ausfallen. Die konkrete Belastung und
das Gesundheitsrisiko des Benutzers sind von
Person zu Person verschieden und hängen von
den Arbeitsgewohnheiten, dem Werkstück und
der Gestaltung des Arbeitsplatzes sowie von der
Belastungsdauer und dem Gesundheitszustand
des Benutzers ab. Wir, die Chicago Pneumatic,
haften nicht für die Folgen einer Anwendung
der genannten Werte anstelle von Meßwerten
der tatsächlichen Belastungswerte in einer
Risikoanalyse für einen konkreten Arbeitsplatz, der
sich unserer Einußnahme entzieht.
Dieses Werkzeug kann das Hand-Arm-Vibrations-
Syndrom auslösen, sofern sein Gebrauch
nicht in ausreichendem Maße geregelt wird.
Ein EU-Leitfaden zur Regelung von Hand-Arm
Vibrationen steht im Internet zur Verfügung: http://
www.pneurop.eu/uploads/documents/pdf/PN3-02-
NV_Declaration_info_sheet_0111.pdf
Wir empfehlen ein Programm zur
Gesundheitsüberwachung, durch welches frühe
Symptome erkannt werden können, welche auf
die Vibrationsexposition zurückgeführt werden
könnten, so dass die Abläufe der Maßnahmen
daraufhin so geändert werden können, dass
zukünftige Beeinträchtigungen vermieden werden.
ANSCHLUSS
Das Werkzeug darf nur in Verbindung mit
den Steuergeräten der Desoutter Baureihe
eingesetzt werden.
BENUTZUNGSHINWEISE
Das Werkzeug mit einem geeigneten
Schraubzubehör ausrüsten und über die
Steuerung am Netz anschließen.
Das entsprechende Programm an der Steuerung
auswählen.
Das Werkzeug am Griff halten und an dem zu
verschraubenden Teil anlegen.
Im Handbetrieb schaltet sich der Motor erst bei
Betätigen des Drückers ein.
Zum Wechseln der Drehrichtung auf den
Umschaltknopf drücken und das Werkzeug am
Schraubteil anlegen.
Die Reaktionskraft steigt mit dem Anziehmoment.
Deshalb muss sichergestellt sein, dass das
Werkzeug einwandfrei funktioniert und dass die
Einheit richtig programmiert ist, um unerwartete
Reaktionen des Werkzeugs, die den Bediener
verletzen können, zu vermeiden.
Die ERP40S muss während des
Verschraubens und Lösens mit ihrem
Reaktionsaufnehmer ausgerüstet sein.
Siehe Abbildung, die zeigt wie er
eingesetzt wird.
Achtung : Quetschgefahr zwischen
dem Aufnehmer und dem als
Drehmomentaufnahme dienenden
Hindernis.

10/2016 13 / 36
6159934560
Issue no: 08
Series: -
WARTUNGSHINWEISE
●Wartungseingriffe dürfen nur von
qualiziertem Personal vorgenommen
werden.
● Vor jedem Wartungseingriff den Netzstecker
ziehen.
●Bei Demontage/Montage des Werkzeugs
folgende Vorsichtsregeln beachten:
- sicherstellen, dass die Steuerung
spannungslos ist,
- Netzkabel abtrennen.
●Zur Verhinderung von Schäden bei der
Demontage nur die empfohlenen Werkzeuge
verwenden.
●Bei der Demontage des Griffes nicht an den
Motorkabeln ziehen.
●Eingriffe am Motor dürfen nur werkseitig
vorgenommen werden.
Zur Entsorgung der Komponenten,
Betriebsstoffe, etc. die einschlägigen
Vorschriften beachten.
MONTAGE UND DEMONTAGE
Für die Montage/Demontage des Werkzeuges
beachten sie bitte die Anweisungen im
technischen Handbuch. Dieses nden sie im
Internet auf http://cadles.desouttertools.com -
unter Documentation.
BESCHRÄNKTE GARANTIE
1. Für dieses Desoutter-Produkt leisten wir
auf Material- und Fertigungsfehler eine
Gewährleistung von maximal 12 Monaten
ab dem Datum des Kaufs bei der Firma
Desoutter oder ihren Händlern, vorausgesetzt
das Produkt wird während dieses Zeitraums
ausschließlich im 1-Schicht-Betrieb
eingesetzt. Wird das Produkt über den
1-Schicht-Betrieb hinaus eingesetzt, verkürzt
sich die Garantiezeit entsprechend.
2. Treten während der Garantiezeit Mängel auf,
die durch Material- oder Herstellungsfehler
entstanden sein könnten, ist das Produkt mit
einer kurzen Beschreibung des festgestellten
Mangels an die Firma Desoutter oder
ihren Händler zurückzuschicken. Die
Firma Desoutter wird die fehlerhaften
Teile bei Vorliegen eines Material- oder
Herstellungsfehlers nach eigenem Ermessen
entweder kostenlos reparieren oder ersetzen.
3. Die Garantie gilt nicht bei Missbrauch,
unsachgemäßer Behandlung oder
Veränderungen des Produktes. Weiterhin
sind von der Garantie ausgeschlossen
Schäden, die auf den Einsatz von anderen
als Desoutter-Originalersatzteilen oder die
Reparatur durch nicht Desoutter autorisierte
Händler zurückzuführen sind.
4. Sollten Desoutter durch die Behebung
eines Mangels, der durch Missbrauch,
unsachgemäße Behandlung, zufällige
Schäden oder willkürliche Veränderungen
entstanden ist, Kosten entstehen, werden
diese Kosten von Desoutter in voller Höhe in
Rechnung gestellt.
5. Auf Erstattung durch Desoutter
von Arbeitskosten und Aufwand im
Zusammenhang mit fehlerhaften Produkten
besteht kein Anspruch.
6. Eine Haftung für direkte, indirekte oder
zufällige Folgeschäden ist ausdrücklich
ausgeschlossen.
7. Die vorliegende Garantie ersetzt alle
anderen expliziten oder impliziten Garantien
bzw. Bedingungen hinsichtlich Qualität,
Handelsfähigkeit oder Eignung des
Produktes für einen bestimmten Zweck.
8. Niemand, weder Händler noch Gehilfe oder
Mitarbeiter von Desoutter, ist berechtigt, die
Bedingungen dieser beschränkten Garantie
zu erweitern oder zu verändern.

10/201614 / 36
6159934560
Issue no: 08
Series: -
Istruzioni originali.
© Copyright 2016, Ets Georges Renault
44818 St Herblain, FR
Tutti i diritti riservati. E’ vietata la riproduzione
totale o anche solo parziale del presente
documento salvo previa autorizzazione,
specialmente per quanto concerne i marchi
depositati, le denominazioni dei modelli, i numeri
di codice e le illustrazioni. Si raccomanda di
impiegare esclusivamente pezzi di ricambio
autorizzati. Gli eventuali danni o difetti di
funzionamento dovuti all’uso di pezzi di ricambio
non autorizzati non sono coperti dalla garanzia e
il fabbricante non sarà ritenuto responsabile.
DICHIARAZIONE DI IMPIEGO
Attrezzo adeguato solamente all'ambiente
di natura industriale. Deve essere utilizzato
solo per il serraggio o l’allentamento degli
accostamenti avvitati nel legno, il metallo
o la plastica. Non è permessa nessun’altra
utilizzazione. Riservato ad un uso professionale.
Il dispositivo di sospensione è destinato
all’utilizzo verticale del cacciavite. Per qualunque
altro uso, si consiglia di aggiungere l’accessorio
P/N 6153979200 (fermo).
DATI
(Vedere pagina 3-5).
Livello di pressione acustica:
●< 70 dB(A) (EN 60745-2-2).
●Incertezza: 3dB(A).
Livelli di vibrazione:
●< 2.5 m/s² (EN 60745-2-2).
Dichiarazione relativa al rumore e alle
vibrazioni
Tutti i valori sono vigenti alla data della presente
pubblicazione. Per informazioni più recenti,
visitare www.cp.com.I valori dichiarati sono
stati ottenuti da test eseguiti in laboratorio in
conformità con le norme stabilite e non sono
adeguati per l’uso nella valutazione dei rischi.
I valori rilevati in determinati luoghi lavorativi
possono essere superiori ai valori dichiarati. I
valori di esposizione reali e il rischio di pericolo a
cui il singolo utente è soggetto sono esclusivi e
dipendono dal modo in cui la persona lavora, dal
pezzo in lavorazione e dalla struttura dell’area
di lavoro, nonché dai tempi di esposizione e
dalle condizioni siche dell’utente. Noi, Chicago
Pneumatic, non possiamo essere ritenuti
responsabili per le conseguenze derivanti
dall’uso dei valori dichiarati, anziché di valori
che riettono l’esposizione effettiva, nella
specica valutazione di eventuali rischi in un
luogo lavorativo su cui non abbiamo alcun
controllo. Se non utilizzato in modo idoneo,
questo utensile può provocare la sindrome
da vibrazioni manobraccio. Per una guida UE
sulla gestione delle vibrazioni mano-braccio,
consultare l'indirizzo internet http://www.
pneurop.eu/uploads/documents/pdf/PN3-02-
NV_Declaration_info_sheet_0111.pdf
Si raccomanda l’adozione di un programma
di controllo sanitario nalizzato a individuare i
primi sintomi di un’eventuale esposizione alle
vibrazioni, afnché sia possibile modicare le
procedure di gestione e aiutare a prevenire
disabilità signicative.
ALIMENTAZIONE
Questo attrezzo deve essere utilizzato
solamente con i controllori della gamma
Desoutter.
MODO DI UTILIZZAZIONE
Equipaggiare l’attrezzo con un accessorio di
avvitatura adatto, collegarlo poi alla corrente
utilizzando il controllore.
Selezionare il programma adeguato sul
controllore.
Tenere fermo l’attrezzo con l’impugnatura ed
applicarlo al ssaggio da stringere.
In modo manuale, il motore si avvierà solo
quando sarà azionato il grilletto.
Per una rotazione inversa, premere il pulsante
d’inversione ed applicare l’attrezzo al ssaggio.
Dato che la forza di reazione aumenta
proporzionalmente alla coppia di serraggio,
accertatevi che l’attrezzo sia in perfetto stato
di funzionamento e che l’unità di comando sia
programmata correttamente, in modo da evitare
qualsiasi comportamento inatteso dell’attrezzo,
suscettibile di ferire l’operatore.
Durante l’avvitatura o la svitatura
l’ERP40S deve essere attrezzato della
sua butteruola.
Consultare lo schema illustrativo che
mostra come utilizzarlo.
Fare attenzione a non essere ferito
da schiacciamento tra la butteruola e
l’ostacolo che servono alla ripresa di
coppia.

10/2016 15 / 36
6159934560
Issue no: 08
Series: -
ISTRUZIONI PER LA MANUTENZIONE
●La manutenzione deve essere fatta
unicamente da personale qualicata.
●Prima di ogni operazione di manutenzione,
disinserire l'attrezzo.
●Quando si smonta/rimonta l'attrezzo,
prendere le seguenti precauzioni:
- vericare che il controllore è fuori tensione,
- scollegare il cavo.
●Per evitare qualsiasi deterioramento
dell'attrezzo durante lo smontaggio, utilizzare
le attrezzature raccomandate.
●Durante lo smontaggio dell’impugnatura, fare
attenzione a non tirare sui li elettrici che
sono collegati al motore.
● Ogni intervento sul motore deve essere
effettuato nelle nostre fabbriche.
Per l’eliminazione degli elementi,
lubricanti, ecc… accertatevi che siano
rispettate le procedure di sicurezza.
ACCOSTAMENTO E SMONTAGGIO
Procedere con l'assemblaggio o smontaggio
dello strumento seguendo le istruzioni contenute
nel manuale tecnico disponibile su:
http://cadles.desouttertools.com - Sezione
Documentation.
GARANZIA LIMITATA
1. Questo prodotto Desoutter è garantito da
difetti di lavorazione o dei materiali per un
periodo massimo di 12 mesi a partire dalla
data di acquisto presso Desoutter o i suoi
rappresentanti, purché il suo impiego sia
stato limitato a un unico turno per tutto quel
periodo. Se il ritmo di impiego supera il
funzionamento durante un unico turno, la
durata della garanzia deve essere ridotta in
modo proporzionale.
2. Se durante il periodo della garanzia il
prodotto presenta difetti di lavorazione o
dei materiali, esso deve essere restituito
a Desoutter o ai suoi rappresentanti,
unitamente a una breve descrizione del
presunto difetto. Desoutter deciderà, a sua
discrezione, se dare disposizioni per la
riparazione o sostituzione a titolo gratuito
dei componenti che ritiene essere difettosi,
quale risultato di difetti di lavorazione o dei
materiali.
3. Questa garanzia non è valida per quei
prodotti che sono stati usati in modo
improprio o impropriamente modicati, o
che sono stati riparati usando ricambi non
originali Desoutter e non da Desoutter o dai
suoi rappresentanti autorizzati.
4. Qualora Desoutter dovesse andare incontro
a spese per riparare un guasto causato da
cattivo uso, uso improprio, danni accidentali
o modica non autorizzata, essa richiederà il
rimborso totale di tale spesa.
5. Desoutter non accetta nessuna richiesta di
risarcimento per spese di manodopera o di
altro tipo causate da prodotti difettosi.
6. Si escludono espressamente danni diretti,
incidentali o indiretti di qualsiasi tipo dovuti a
qualsiasi difetto.
7. Questa garanzia viene data al posto
di ogni altra garanzia o condizione,
espressa o implicita, riguardante la qualità,
commerciabilità o idoneità per qualsiasi
scopo particolare.
8. Nessuno, rappresentanti, dipendenti o
impiegati di Desoutter, è autorizzato ad
ampliare o modicare, in qualsiasi modo, i
termini di questa garanzia limitata

10/201616 / 36
6159934560
Issue no: 08
Series: -
Instruções originais.
© Copyright 2016, Ets Georges Renault
44818 St Herblain, FR
Todos os direitos são reservados. É proibida
qualquer utilização ilícita ou cópia total ou
parcial. Isto aplica-se particularmente a marcas
registradas, denominações de modelos, número
de peças e desenhos. Utilizar apenas peças
autorizadas. Qualquer dano ou funcionamento
defeituoso provocado pela utilização de peças
não autorizadas não será coberto pela garantia
do produto e o fabricante não será responsável.
DECLARAÇÃO DE UTILIZAÇÃO
Ferramenta adequada unicamente para
ambiente industrial. Deve ser utilizada apenas
para o aperto ou desaperto das montagens em
madeira, metal ou plástico. Não é permitida
qualquer outra utilização. Reservada para uso
prossional.
A asa de suspensão foi concebida para
utilização da chave de parafusos na vertical.
Para qualquer outra utilização, recomenda-
se a adição do acessório com o n.º de ref.
6153979200 (retentor).
DADOS
(Ver página 3-5).
Nível de pressão acústica:
●< 70 dB(A) (EN 60745-2-2).
●Incerteza: 3dB(A).
Níveis de vibração:
●< 2.5 m/s² (EN 60745-2-2).
Declaração de Ruído e Vibração
Todos os valores são atuais conforme data
desta publicação. Para as informações mais
recentes favor consultar cp.com. Estes valores
declarados foram obtidos por teste feito
em laboratório de acordo com os padrões
estipulados e não se destinam para utilização
em avaliações de risco. Os valores medidos
nos locais individuais de trabalho podem ser
maiores que os valores declarados. Os valores
reais de exposição e o risco de ferimento
sentidos por um usuário são especícos e
dependem da maneira em que o usuário
trabalha, da peça e do design da estação de
trabalho, bem como do tempo de exposição e
da condição física do usuário. Nós da Chicago
Pneumatic, não podemos nos responsabilizar
pelas conseqüências causadas pelos valores
declarados, ao invés dos valores que reetem
a exposição real, e pelaavaliação de risco
individual em um ambiente de trabalho sobre o
qual não temos controle.
Esta ferramenta pode provocar o síndrome de
vibração das mãos e braços, caso não seja
manuseada de forma adequada. Pode encontrar
um guia da UE sobre a vibração das mãos e
braços em http://www.pneurop.eu/uploads/
documents/pdf/PN3-02-NV_Declaration_info_
sheet_0111.pdf
Recomendamos um programa de vigilância
médica para detectar atempadamente sintomas,
que possam estar relacionados com a exposição
à vibração, para que os procedimentos de
manuseamento possam ser modicados, por
forma a ajudar a evitar prejuízos futuros.
ALIMENTAÇÃO
Esta ferramenta deve ser utilizada unicamente
com os controladores da gama Desoutter.
MODO DE UTILIZAÇÃOS
Equipar a ferramenta com um acessório de
aperto adequado e ligar à rede elétrica por meio
do controlador.
Selecionar o programa adequado no
controlador.
Manter a ferramenta pelo punho e aplicá-la na
xação a apertar.
Em modo manual, o motor só entrará em
funcionamento quando o gatilho estiver
acionado.
Para uma rotação inversa, pressionar o botão
de inversão e aplicar a ferramenta na xação.
Como a força de reação aumenta
proporcionalmente ao torque de aperto,
certique-se de que a ferramenta está em
perfeito estado de funcionamento e a unidade
de comando programada corretamente, para
evitar qualquer comportamento inesperado da
ferramenta, susceptível de provocar ferimentos
no operador.
A ERP40S deve estar equipada com
seu cão de reação durante o aperto ou
o desaperto.
Consultar o esquema explicativo
indicando como o utilizar.
Prestar atenção para não se ferir pelo
entalar entre o cão e obstáculo que
serve para a retoma de torque.

10/2016 17 / 36
6159934560
Issue no: 08
Series: -
INSTRUÇÕES DE MANUTENÇÃO
●A manutenção deve ser efetuada unicamente
por pessoal qualicado.
●Antes de qualquer operação de manutenção,
desligar a ferramenta da corrente.
●Ao desmontar e montar a ferramenta, tomar
as precauções seguintes:
- vericar se o controlador está sem tensão,
- desligar o cabo da corrente.
●Para evitar qualquer deterioração da
ferramenta durante a desmontagem, utilizar
as ferramentas recomendadas.
●Durante a desmontagem do punho, prestar
atenção de modo a não puxar os os
elétricos que estão ligados ao motor.
●Qualquer intervenção no motor deve ser
efetuada em nossas fábricas.
Para a eliminação dos componentes,
lubricantes, etc. certicar-se que
os processos de segurança são
respeitados.
MONTAGEM E DESMONTAGEM
Continuar com a montagem ou desmontagem
da ferramenta seguindo as instruções do
manual técnico disponível em
http://cadles.desouttertools.com - Setor
Documentação.
GARANTIA LIMITADA
1. Este produto Desoutter está garantido contra
defeito de fabrico ou de material, durante
um período máximo de 12 meses a contar
da data de compra à Desoutter ou a um
dos seus agentes, com a condição de que
a utilização do produto se tenha limitado
ao funcionamento em turno único durante
esse período. Caso a utilização tenha
ultrapassado os limites do funcionamento
em turno único, o período de garantia será
reduzido proporcionalmente.
2. Caso o produto apresente sinais de
defeito de fabrico ou de material durante o
período de garantia, deverá ser devolvido
à Desoutter ou a um dos seus agentes,
juntamente com uma breve descrição do
suposto defeito. Ficará a critério exclusivo da
Desoutter a decisão de reparar ou substituir
gratuitamente os artigos considerados
defeituosos devido a erro de fabrico ou de
material.
3. A presente garantia não se aplicará a
produtos que tenham sido submetidos a
abuso, utilização incorrecta ou modicações,
ou que tenham sido reparados com outras
peças que não as peças sobresselentes
genuínas Desoutter, ou por outro agente
que não o próprio fabricante Desoutter ou
um técnico de reparações autorizado pelo
mesmo.
4. Caso a Desoutter incorra em alguma
despesa na reparação de uma falha
resultante de abuso, utilização incorrecta,
dano acidental ou modicação não
autorizada, tal despesa deverá ser liquidada
na íntegra.
5. A Desoutter não aceita qualquer reclamação
relativa a mão-de-obra ou despesas de
outra natureza, que diga respeito a produtos
defeituosos.
6. Quaisquer danos directos, acidentais ou
consequenciais que decorram de qualquer
defeito estão expressamente excluídos.
7. A presente garantia substitui todas as
demais garantias ou condições, expressas
ou implícitas, no que respeita a qualidade,
viabilidade comercial ou adequação do
produto a qualquer nalidade especíca.
8. Nenhuma pessoa, seja agente, empregado
ou funcionário da Desoutter, está autorizada
a fazer aditamentos ou modicar os termos
desta garantia limitada, seja de que forma
for.

10/201618 / 36
6159934560
Issue no: 08
Series: -
Alkuperäiset ohjeet.
© Copyright 2016, Ets Georges Renault
44818 St Herblain, FR
Kaikki oikeudet pidätetään. Sisällön tai sen
osien luvaton käyttö tai kopiointi on kielletty.
Tämä koskee erityisesti tavaramerkkejä,
mallimerkintöjä, osanumeroita ja piirustuksia.
Käytä ainoastaan alkuperäisiä osia. Takuu tai
tuotevastuu ei kata muiden kuin alkuperäisten
osien käytöstä aiheutunutta vahinkoa tai vikaa.
KÄYTTÖOHJE
Ainoastaan teollisuusolosuhteisiin tarkoitettu
työkalu. Käytetään puisten, metallisten
tai muovisten liitosten kiristämiseen tai
irrottamiseen. Muunlainen käyttö ei ole sallittua.
Ainoastaan ammattikäyttöön.
Ripustin on suunniteltu siten, että
ruuvinväännintä käytetään pystyasennossa.
Jos sitä halutaan käyttää muilla tavoin, on
suositeltavaa hankkia lisäosa P/N 6153979200
(pidike).
TIEDOT
(Ks. sivu 3-5).
Äänenpainetaso:
●< 70 dB(A) (EN 60745-2-2).
●Epävarmuus: 3dB(A).
Värähtelytaso:
●< 2.5 m/s² (EN 60745-2-2).
Melu ja tärinäseloste
Kaikki arvot ovat ajankohtaisia tämän julkaisun
päivämääränä. Katso uusimmat tiedot
osoitteesta cp.com.
Tässä ilmoitetut arvot on saatu mainittujen
normien mukaisissa laboratoriotesteissä. Ne
eivät riitä riskien määrittämiseen. Yksittäisissä
työpisteissä mitatut arvot voivat olla selosteessa
mainittuja arvoja suuremmat. Todelliset
altistusarvot ja yksilöön kohdistuvat haitalliset
vaikutukset ovat yksilöllisiä. Ne riippuvat
työskentelytavasta, työstettävästä kappaleesta,
työaseman rakenteesta, altistusajasta
ja käyttäjän terveydentilasta. Sen vuoksi
Chicago Pneumatic ei voi olla vastuussa tässä
ilmoitettujen arvojen käytöstä (todellisten
altistusarvojen sijasta) työpisteessä vallitsevan
yksilöllisen riskin määrittämiseen ja siitä
aiheutuvista seuraamuksista, olosuhteissa, joihin
emme voi millään tavalla vaikuttaa.
Tämä työkalu saattaa aiheuttaa käden ja
käsivarren HAV-oireyhtymän ellei sitä käytetä
ohjeiden mukaisesti. EU-ohje HAV-oireyhtymän
käsittelemiseksi löytyy osoitteesta
http://www.pneurop.eu/uploads/documents/pdf/
PN3-02-NV_Declaration_info_sheet_0111.pdf
Suositamme säännöllisiä terveystarkastuksia
tärinäaltistuksen aiheuttamien, tärinäsairauteen
viittaavien oireiden havaitsemiseksi ajoissa, jotta
työnohjauksella ja työympäristöön vaikuttavilla
toimilla voidaan estää oireiden paheneminen
tulevaisuudessa.
VAATIMUKSET
Näitä työkaluja on käytettävä Desoutter-sarjaan
kuuluvien säätimien kanssa.
KÄYTTÖTAPA
Varusta työkalu sopivalla ruuvausvarusteella
ja liitä se sitten verkkovirtaan ohjauskytkimen
kautta.
Valitse sopiva ohjelma ohjauskytkimestä.
Pidä työkalua kahvasta ja aseta se kiristettävälle
kiinnittimelle.
Käsikäytössä moottori käynnistyy vasta sitten
kun liipaisinta käytetään.
Paina vaihtonappia pyörintäsuunnan
vaihtamiseksi ja aseta työkalu kiinnittimelle.
Koska reaktiovoima kasvaa suhteessa
kiristysvääntömomenttiin varmista, että työkalu
on moitteettomassa käyttökunnossa ja että
ohjausyksikkö on ohjelmoitu oikein.
Näin vältetään työkalun odottamaton
käyttäytyminen, joka voi loukata käyttäjää.
ERP40S-työkaluun on kiinnitettävä
penkkitanko ennen kiristämistä tai
löysentämistä.
Kaaviossa on tietoja sen käyttämisestä.
Varo, että sormesi eivät jää
penkkitangon ja momentinohjaamisessa
käytettävän osan väliin.

10/2016 19 / 36
6159934560
Issue no: 08
Series: -
HUOLTO-OHJEET
●Huollon saa suorittaa vain ammattitaitoinen
henkilö.
● Ennen jokaista huoltotoimenpidettä: irrota
työkalu.
● Purkaessasi / uudelleen kootessasi työkalua,
suorita seuraavat varotoimenpiteet:
- tarkista, että säädin on kytketty pois päältä,
- irrota kaapeli.
● Välttääksesi työkalun vahingoittumista
purkamisen aikana, käytä suositeltuja
työkaluja.
● Purkaessasi kädensijaa, varo vetämästä
moottoriin kytkettyjä sähköjohtoja.
● Kaikki moottoriin liittyvät korjaukset tulee
suorittaa korjaamoissa.
Komponenttien, jäteöljyjen jne.
hävittämisessä on noudatettava
turvallisuusmääräysten mukaista
käytäntöä.
KOKOAMINEN JA PURKAMINEN
Jatka työkalun kokoonpanolla tai purkamisella
noudattamalla teknisen käsikirjan ohjeita, jonka
löydät osoitteessa
http://cadles.desouttertools.com - Jaksossa
Dokumentaatio.
RAJOITETTU TAKUU
1. Tällä Desoutter-tuotteella on takuu, joka
kattaa valmistus- ja materiaaliviat enintään
12 kuukauden ajan siitä, kun tuote on
ostettu Desoutter:ltä tai sen jälleenmyyjältä
edellyttäen, että tuotetta on tämän ajanjakson
aikana käytetty vain yksivuorotyössä. Jos
tuotetta on käytetty useassa vuorossa
peräkkäin, takuun kattama ajanjakso lyhenee
suhteessa tuotteen käyttöön.
2. Jos tuotteessa ilmenee takuuaikana
valmistus- tai materiaalivika, se on
palautettava Desoutter:lle tai sen
jälleenmyyjälle, ja väitetystä viasta on
annettava lyhyt selvitys. Desoutter korjaa
tai vaihtaa harkintansa mukaan ilmaiseksi
sellaiset tuotteet, joissa havaitaan
valmistustai materiaalivika.
3. Takuu ei ole voimassa, jos tuotetta on
käytetty virheellisesti tai muutettu tai jos
sen korjaamisessa on käytetty muita kuin
alkuperäisiä Desoutter-varaosia tai jos
korjauksen on suorittanut joku muu kuin
Desoutter tai sen valtuuttama jälleenmyyjä.
4. Jos Desoutter:lle aiheutuu kuluja sellaisen
vian korjaamisesta vian aiheutuessa
tuotteen virheellisestä käytöstä, vahingosta
tai luvattomasta muuttamisesta, Desoutter
vaatii näiden kulujen korvaamisen
kokonaisuudessaan.
5. Desoutter ei ota vastaan minkäänlaisia
viallisista tuotteista esitettyjä työkuluihin tai
muihin kustannuksiin liittyviä maksuvaateita.
6. Takuu ei kata minkäänlaisia vikojen
mahdollisesti aiheuttamia suoranaisia,
satunnaisia tai käytön aikana aiheutuvia
kustannuksia.
7. Tämä takuu annetaan kaikkien muiden
suoraan tai epäsuoraan vaikuttavien takuiden
tai ehtojen asemesta tuotteen laatuun,
myyntikelpoisuuteen tai tiettyyn tarkoitukseen
sopivuuteen nähden.
8. Desoutter:n jälleenmyyjällä,
palveluhenkilöstöllä tai työntekijöillä ei
ole valtuuksia tehdä mitään lisäyksiä tai
muutoksia tämän rajoitetun takuun ehtoihin.

10/201620 / 36
6159934560
Issue no: 08
Series: -
Originalinstruktioner.
© Copyright 2016, Ets Georges Renault
44818 St Herblain, FR
Alla rättigheter förbehållna. All icke-auktoriserad
användning eller kopiering av innehållet
eller del därav är förbjuden. Detta gäller
speciellt för varumärken, modellbeteckningar,
komponentnummer och ritningar. Använd endast
originaldelar. Skador eller funktionsstörningar,
som vållas av att andra delar används omfattas
inte av garantin eller produktansvaret.
BRUKSANVISNING
Produkten är ämnad för att installera och
Verktyg endast lämpad för industriell miljö.
Skall användas för att skruva åt eller lossa
fogningar i trä-, metall- eller plastmaterial. All
annan användning är förbjuden. Enbart för
professionellt bruk.
Upphängningsöglan är konstruerad för vertikal
användning av skruvmejseln. För alla andra
användningsområden rekommenderas att även
använda tillbehöret med art.nr. 6153979200
(hållare).
FAKTA
(se sid. 3-5)
Ljudtrycksnivå:
●< 70 dB(A) (EN 60745-2-2).
● Oäkerhet: 3dB(A).
Vibrationsnivåer:
●< 2.5 m/s² (EN 60745-2-2).
Buller- och vibrationsdeklaration
Alla värden gäller vid publikationsdatum för
detta dokument. För senaste information, besök
cp.com.
De här fastställda värdena erhölls genom
laboratorieprover i överensstämmelse med
uppgivna standarder och är ej lämpliga för
riskutvärderingar. Värden som uppmätts på
individuella arbetsplatser kan vara högre
än de fastställda värdena. De faktiska
exponeringsvärdena och risken för skada för
en individuell användare är unik och beror på
det sätt som användaren arbetar, arbetsstycket
och arbetsplatsens konstruktion, såväl som
på exponeringstiden och användarens fysiska
tillstånd.
Vi, Chicago Pneumatic, kan ej hållas ansvariga
för följder vid användning av fastställda värden
istället för värden som återkastar den faktiska
exponeringen för en individuell riskutvärdering
i en situation på en arbetsplats, över vilken vi
ej har någon kontroll. Detta verktyg kan orsaka
vibrationssyndrom på handen-armen om
verktyget inte hanteras på rätt sätt. Det nns
EU-guide angående hantering av hand-arm
vibrationer på http://www.pneurop.eu/uploads/
documents/pdf/PN3-02-NV_Declaration_info_
sheet_0111.pdf
För att förebygga eventuella framtida åkommor
rekommenderar vi att hälsokontroller genomförs
för att upptäcka tidiga symptom som kan bero på
vibrationsrelaterade arbetsuppgifter.
KRAV
Dessa verktyg skall användas tillsammans med
controllers från Desoutter-sortimentet.
ARBETSMETOD
Utrusta verktyget med ett lämpligt
skruvdragningstillbehör och anslut det sedan till
nätet via styrenheten.
Välj lämpligt program på kontrollenheten.
Håll verktyget i handtaget och anbringa det på
det förband som skall dras åt.
I manuellt driftsätt går motorn igång först när
avtryckaren trycks in.
För en omvänd rotation, tryck på vändknappen
och anbringa verktyget på förbandet.
Eftersom reaktionskraften ökar proportionellt
mot åtdragningsmomentet, se till att verktyget är
i perfekt funktionsskick och att manöverenheten
är riktigt programmerad, för att undvika varje
oväntat beteende hos verktyget, som riskerar att
skada operatören.
Stoppspaken ska installeras på
verktyget ERP40S före åtdragning eller
lossning.
Se diagrammet för förklaring om hur
den används.
Se till att inte fastna med ngrarna
mellan stoppspaken och hindret som
används för kontroll av vridmomentet.
