Desoutter K1120B3CWY User manual

www.desouttertools.com
Part no 6159947050
Issue no 08
Series C
Date 03/2015
Page 1 / 56

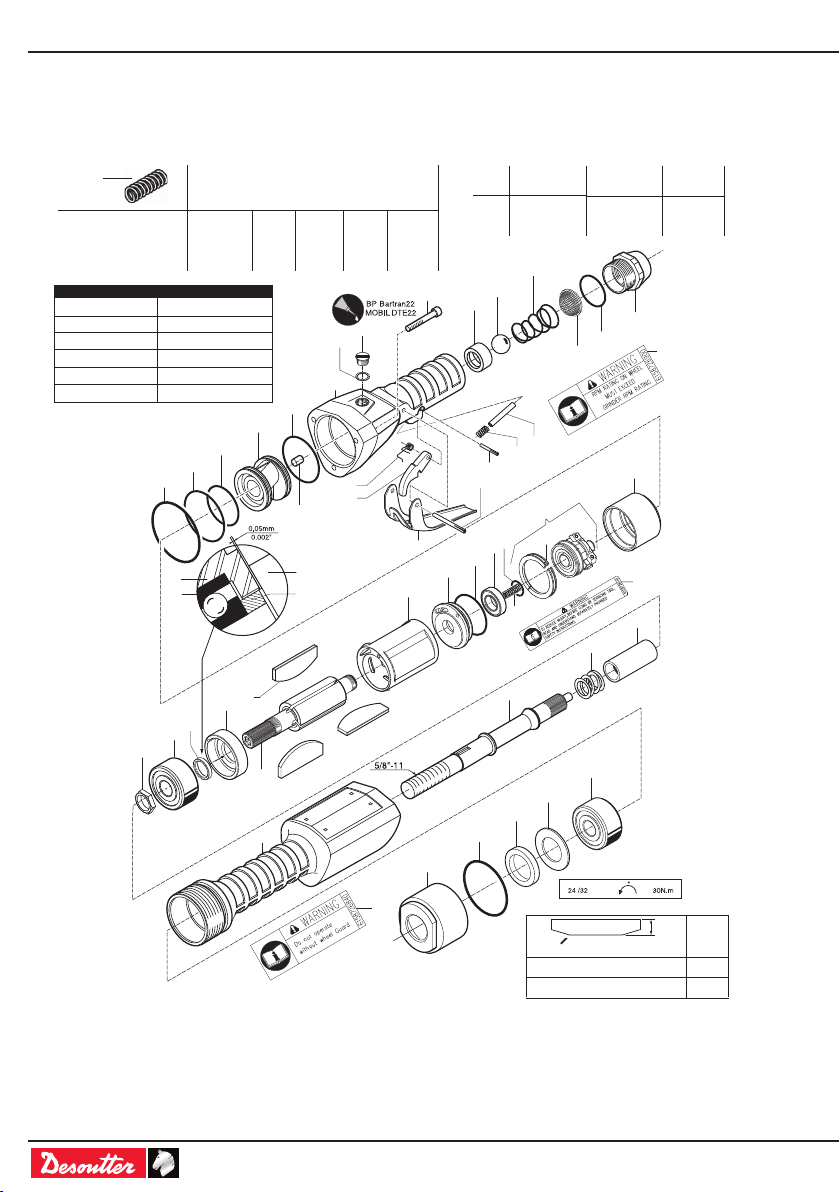

K1120B3CWY - K190B3CWY
K190B4Y - K160B6Y
WARNING
To reduce the risk of injury, before using or servicing tool, read and understand the
following information as well as separately provided safety instructions
(Item number: 6159947180).

10
AVERTISSEMENT
Avant toute utilisation ou intervention sur l’outil, veillez à ce que les informations
suivantes ainsi que les instructions fournies dans le guide de sécurité
(Code article : 6159947180) aient été lues, comprises et respectées.

12
ADVERTENCIA
Antes de utilizar la herramienta o intervenir sobre ella, asegúrense de que la
información que gura a continuación, así como las instrucciones que aparecen en
la guía de seguridad (Código artículo: 6159947180) han sido leídas, entendidas y
respetadas.

14
WARNUNG
Werkzeuge erst benutzen, wenn die nachstehenden Hinweise und die Regeln des
Sicherheitsleitfaden (Artikel-Nr. 6159947180) gelesen und verstanden wurden.

16

6159947050_08
Series: C
2 / 56 03/2015
WARNING
AVVISO
Prima di qualsiasi utilizzazione o intervento sull’attrezzo, vericate che le informazioni
che seguono e le istruzioni contenute nella guida di sicurezza
(Codice articolo: 6159947180) siano state lette, comprese e rispettate.

18
AVISO
Antes de utilizar ou intervir na ferramenta, leia atentamente e respeite as informações
seguintes assim como as instruções fornecidas no manual de segurança
(Código artigo: 6159947180).

20
VAROITUS
Lue huolellisesti seuraavat ohjeet samoin kuin turvallisuusohjeet
(Tuotekoodi : 6159947180) ennen työkalun käyttöönottoa.

22
VARNING
Läs noga igenom dessa säkerhetsinstruktioner liksom anvisningarna i
säkerhetsguiden (Artikelkod: 6159947180) innan du börjar använda verktyget.

24
ADVARSEL
Før enhver bruk eller reparasjon av verktøyet skal de følgende instruksjonene og
forskriftene i sikkerhetsheftet (artikkelnummer: 6159947180) leses nøye.

26
VARELSE
Læs omhyggeligt, forstå og overhold disse instruktioner samt sikkerhedsforskrifterne
(Varenummer: 6159947180), inden værktøjet tages i brug eller repareres.

28
WAARSCHUWING
Voor gebruik of demontage van het gereedschap altijd eerst zekerstellen dat de
navolgende informatie evenals de geleverde veiligheidsinstructies
(Code artikel: 6159947180) gelezen, begrepen en in acht genomen zijn.

30
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Πριν από οποιαδήποτε χρήση ή επέμβαση στο εργαλείο, διαβάστε προσεκτικά,
κατανοήστε και τηρήστε τις παρακάτω πληροφορίες, καθώς και τις οδηγίες που
περιλαμβάνονται στο εγχειρίδιο ασφαλείας (Κωδικός προϊόντος: 6159947180).

32
警告
为降低被伤害的风险，在使用或维修工具之前，请阅读并理解以下信息及单
独提供的安全说 明 （项目号：6159947180）

34
VIGYÁZAT
A szerszám használata vagy bármilyen más beavatkozás előtt a felhasználónak el
kell olvasnia, meg kell értenie és a használat vagy beavatkozás során be kell tartania
a következő, valamint a biztonsági útmutatóban (cikkszám: 6159947180) szereplő
utasításokat.

36
BRĪDINĀJUMS
Lai mazinātu bīstamību, pirms apkopes instrumenta lietošanas jāizlasa un jāizprot
turpmākā informācija, kā arī atsevišķi dotie drošības tehnikas noteikumi (preces
numurs: 6159947180).

38
OSTRZEŻENIE
Przed podjęciem użytkowania przyrządu czy jakichkolwiek działań z nim związanych
– należy upewnić się, że instrukcje dostarczone razem z podręcznikiem d/s
bezpieczeństwa (Kod urządzenia: 6159947180) zostały przeczytane, zrozumiane i
będą przestrzegane.

40

6159947050_08
Series: C
3 / 5603/2015
WARNING
VAROVÁNÍ
Aby nedošlo ke zranění, seznamte se před použitím či údržbou nástroje s
následujícími informacemi a zvlášt’dodávanými bezpečnostními pokyny
(kat.č. 6159947180).

42
UPOZORNENIE
Aby sa znížilo riziko poranenia, prečítajte si nasledujúce informácie, ako aj osobitne
priložené bezpečnostné opatrenia (položka číslo 6159947180) a snažte sa im
porozumiet’.

44
OPOZORILO
Zaradi morebitnih poškodb, pred uporabo ali servisiranjem orodja, preberite in
upoštevajte naslednje informacije, kakor tudi posebej priložena varnostna navodila
(postavka št.: 6159947180).

46
ĮSPĖJIMAS
Siekiant sumažinti sužeidimo pavojų, prieš naudodami arba taisydami įrankį
perskaitykite ir įsidėmėkite toliau išdėstytą informaciją, o taip pat ir atskirai pateiktas
saugos instrukcijas (dalies numeris: 6159947180).

48
ПРЕДУПРЕЖДЕНИЕ
До использования или вмешательства на инструменте необходимо прочитать,
усвоить и соблюдать нижеследующую информацию, а также указания,
приведенные в пособии по технике безопасности (Артикул товара : 6159947180).

50

6159947050_08
Series: C
4 / 56 03/2015
Find more information and your Desoutter contacts on:
Software and documentation available at:
www.desouttertools.com
http://resource-center.desouttertools.com
No login/password required.

6159947050_08
Series: C
5 / 5603/2015
TECHNICAL DATA
Fig. 1
Fig. 2
6159947050_04
Series: C
5 / 5602/2013
TECHNICAL DATA
Fig. 1
Fig. 2
Part no 6159947050
Issue no 03
Series no C
Date 09/2008
Page 9 / 44
1
K1120B3CWY - K190B3CWY
K190B4Y - K160B6Y

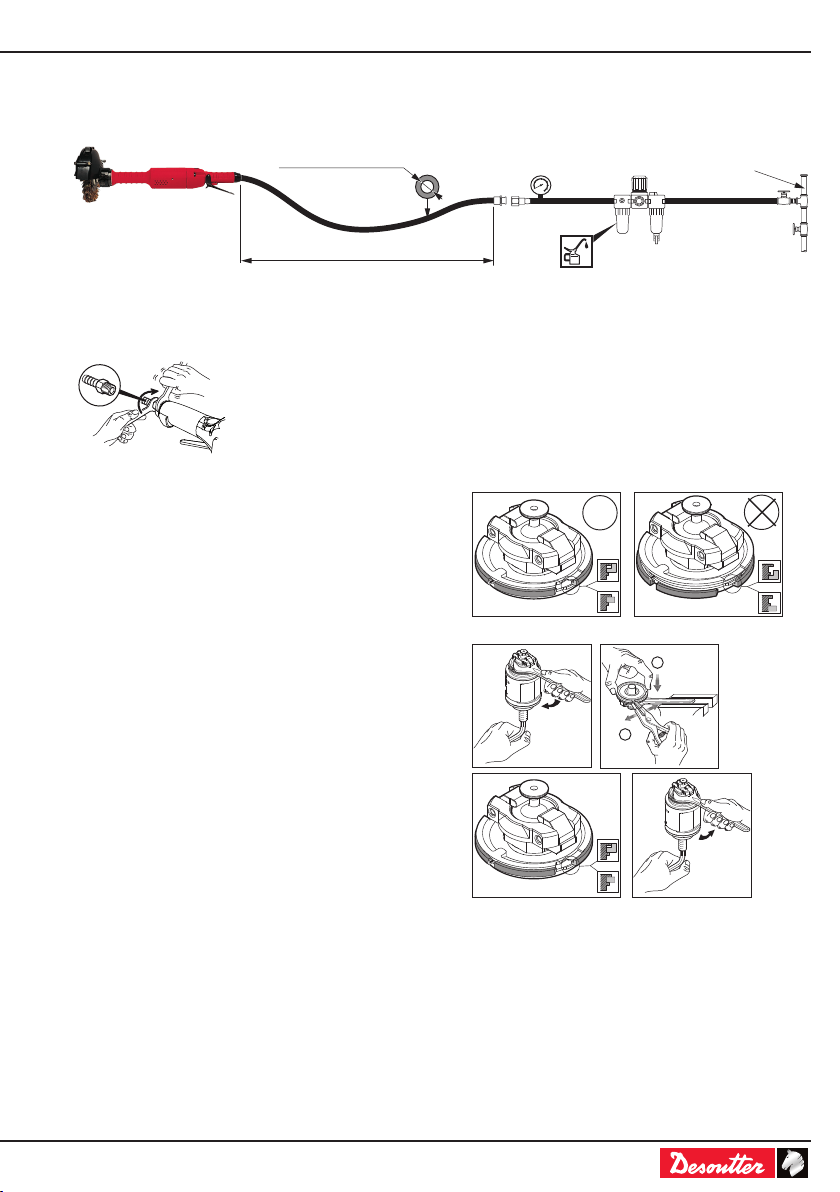

DISASSEMBLY AND REASSEMBLY INSTRUCTIONS
Disconnect the machine from the
compressed air supply. Remove all
accessories.
Before disassembling the machine, decompress
the air from the oil tank by loosening and re-
tightening the screw (614.02).
At each disassembly of the governor, clean the
spring housing, check the condition of the spring
and re-lubricate it carefully.
The governor has a calibrated spring which
can only be replaced by an original spare
part.
When re-assembling, always position the cylinder
exhaust on the opposite side of the turbine
housing.
Overspeed air shut-off device
Be particularly careful with the speed governor and
the overspeed air shut-off device. Careless
maintenance or treatment may prevent them from
functioning correctly. If the machine stops suddenly
or does not reach rated speed when connected to
the air supply, the overspeed shut-off device may
have closed the inlet air.
The machine must imperatively be dismantled and
checked before resetting the overspeed shut-off
device (see drawings below).
OK
/2
3
OK
/2

2
2

30 N.m
4
/N DIRECTION
1
/FF DIRECTION
7m max.
Ø15mm mini (5/8") Pmax 6.3 barPmin 4.0 bar Ø12.5 mm (1/2")
ISO VG15
7m max.
Ø15mm mini (5/8") Pmax 6.3 barPmin 4.0 bar Ø12.5 mm (1/2")
ISO VG15

6159947050_08
Series: C
6 / 56 03/2015
6159947050_04
Series: C
6 / 56 02/2013
Part no 6159947050
Issue no 03
Series no C
Date 09/2008
Page 3 / 44
K1120B3CWY - K190B3CWY
K190B4Y - K160B6Y
22
21
20
19
18
46
17
9 8
7 6
5
4
1
2
3 102
13
12
11 10
15
14
16
38
35
37
39
37
36
35
34 33
32
31
30
29
24
23
28
26 25
27
101
38
39
40
41
100
45
44
43
42
36
*
Tightening direction Kiristyssuunta
Sens de serrage Åtdragningsriktning
Sentido de apriete Tilstrammingsretning
Anziehrichtung Tilspændingsretning
Senso di serraggio Schroefrichting
Sentido de aperto Φορά σύσφιξης
(mm)
H maxi 15
H mini 12.5
33
H
Governor spring / Ressort de régulateur
Muelle de regulador / Feder des Reglers
K1120B3CWY 12,000 rpm Red Rouge Rojo Rot
K190B3CWY - K190B4Y 9,000 rpm Brown Marron Marrón Braun
K160B6Y 6,000 rpm Orange Orange Naranja Orange
27 K1120B3CWY K190B3CWY
K190B4Y K160B6Y
rpm 12,000 9,000 6,000
W (hp) 1,300 (1.74) 1,200 (1.61) 1,200 (1.61)

6159947050_08
Series: C
7 / 5603/2015
6159947050_04
Series: C
7 / 5602/2013
Part no 6159947050
Issue no 03
Series no C
Date 09/2008
Page 4 / 44
K1120B3CWY - K190B3CWY
K190B4Y - K160B6Y
Item New part no Qty Specifics parts Description Désignation
Rep Réf. standard Qté Pièces spécifiques
1 730.131 1 Adapter Bague
2 6156581150 1 O ring Joint torique
3 744.09 1 Strainer Tamis
4 681.22 1 Ball spring Ressort de bille
5 770.20 1 Ball Bille
6 321.88 1 Seat Siège de bille
7 616.55 3 Screw Vis
8 614.02 1 Screw Vis
9 650.16 1 Gasket Joint
10 790.11 1 Pin Aiguille
11 681.25 1 Spring Ressort
12 790.27 1 Pin Aiguille
13 638.07 1 Roll pin Goupille
14 681.21 1 Spring Ressort
15 321.86 1 Safety lock Verrou
16 321.87 1 Safety lever Levier
17 307.110 1 Cover Chapeau AR
18 658.112 1 O ring Joint torique
19 321.72 1 Oil tank Réservoir d'huile
20 658.130 1 O ring Joint torique
21 658.114 1 O ring Joint torique
22 658.81 1 O ring Joint torique
23 321.98 1 Governor housing Boîtier de régulation
24 615 457036 0 1 K160B6Y Governor 6K (25) Régulateur 6K (25)
24 615 457038 0 1 K190B3CWY-K190B4Y Governor 9K (25) Régulateur 9K (25)
24 615 457043 0 1 K1120B3CWY Governor 12K (25) Régulateur 12K (25)
25 615 320134 0 1 K160B6Y Overspeed ring (orange) Ann. de survitesse
(orange)
25 615 320136 0 1 K190B3CWY-K190B4Y Overspeed ring (brown) Ann. de survitesse
(marron)
25 615 320139 0 1 K1120B3CWY Overspeed ring (red) Ann. de survitesse (rouge)
26 658.64 1 O ring Joint torique
27 615 681108 0 1 K160B6Y Governor spring 6K Ressort de régulateur 6K
27 615 681111 0 1 K190B3CWY-K190B4Y Governor spring 9K Ressort de régulateur 9K
27 681.24 1 K1120B3CWY Governor spring 12K Ressort de régulateur 12K
28 758.37 1 Ball bearing Roulement
29 658.61 1 O ring Joint torique
30 615 422148 0 1 Rear end-plate Joue AR
31 400.106 1 Liner Cylindre

6159947050_08
Series: C
8 / 56 03/2015
6159947050_04
Series: C
8 / 56 02/2013
Part no 6159947050
Issue no 03
Series no C
Date 09/2008
Page 5 / 44
K1120B3CWY - K190B3CWY
K190B4Y - K160B6Y
32 426.40 1 Rotor Rotor
33 434.40 3 Vane Palette
34 420.111 1 Front end-plate (35) Joue AV (35)
35 661.74 1 End-plate collar Bague de joue
36 754.17 2 Ball bearing Roulement
37 607.49 1 Nut Ecrou
38 575.84 1 Coupling sleeve Manchon d'accouplement
39 680.99 1 Spring Ressort
40 501.33 1 Shaft 5/8" Arbre porte meule 5/8"
41 615 396276 0 1 Motor housing assembly Carter turbine équipé
42 643.54 1 Washer Rondelle
43 654.05 1 Felt Feutre
44 658.113 1 O ring Joint torique
45 673.67 1 K1..B3CWY-K190B4Y Front cap Bouchon AV fileté
45 673.69 1 K160B6Y Front cap Bouchon AV fileté
46 675.06 1 Oiler Graisseur
100 615 872684 0 1 Warning guard label Etiquette protecteur
101 615 872611 0 1 Warning instruction Etiquette instructions
102 615 872690 0 1 Warning wheel speed
label
Etiquette vitesse
meuleuse
Item New part no Qty Specifics parts Description Désignation
Rep Réf. standard Qté Pièces spécifiques
Part no 6159947050
Issue no 03
Series no C
Date 09/2008
Page 6 / 44
K1120B3CWY - K190B3CWY
K190B4Y - K160B6Y
Accessories included Accessoires livrés Accesorios suministrados
Mitgeliefertes Zubehör Accessori forniti Acessórios fornecidos
Varusteet Levererade tillbehör Tilbehør som følger med
Leveret tilbehør Geleverde accessoires Παρεχόμενα εξαρτήματα
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
68 615 704014 0 1 1/2" air hose nipple for 5/8"
ID hose
Busette 1/2" pour tuyau Ø int.
15 mm
68
K190B3CWY
K1120B3CWY
Ø3" (Ø80mm) For cone wheel / Pour meule obus
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
70 615 504080 0 1 Wheel guard Protecteur
71 615 503095 0 1 Rear flange Flasque AR
72 615 630019 0 1 Woodruff key Clavette
73 615 801077 0 1 Flat wrench 1-1/16" Clé plate de 27 mm
K160B6Y
Ø6" (Ø150mm) For straight grinding wheel / Pour meule droite
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
75 615 504079 0 1 Wheel guard Protecteur
76 615 503028 0 1 Rear flange Flasque AR
77 615 502027 0 1 Front flange Flasque AV
78 615 608006 0 1 Nut Ecrou
72 615 630019 0 1 Woodruff key Clavette
73 615 801077 0 1 Flat wrench 1-1/16" Clé plate de 27 mm
71
70
72
73
75
73
76
77
78
72
K160B4Y
Ø4" (Ø100mm) For type 1 wheel / Pour meule type 1
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
399.173 Complete kit Kit complet (72-73-74-75-76-77)
72 615 630019 0 1 Woodruff key Clavette
73 615 801077 0 1 Flat wrench 1-1/16" Clé plate de 27 mm
74 615 504154 0 1 Wheel guard Protecteur
78 615 608006 0 1 Nut Ecrou
79 615 503094 0 1 Rear flange Flasque AR
80 615 502046 0 1 Front flange Flasque AV
74
79
80
78
73
72
ACCESSORIES INCLUDED
6159947050_04
Series: C
8 / 56 02/2013
Part no 6159947050
Issue no 03
Series no C
Date 09/2008
Page 5 / 44
K1120B3CWY - K190B3CWY
K190B4Y - K160B6Y
32 426.40 1 Rotor Rotor
33 434.40 3 Vane Palette
34 420.111 1 Front end-plate (35) Joue AV (35)
35 661.74 1 End-plate collar Bague de joue
36 754.17 2 Ball bearing Roulement
37 607.49 1 Nut Ecrou
38 575.84 1 Coupling sleeve Manchon d'accouplement
39 680.99 1 Spring Ressort
40 501.33 1 Shaft 5/8" Arbre porte meule 5/8"
41 615 396276 0 1 Motor housing assembly Carter turbine équipé
42 643.54 1 Washer Rondelle
43 654.05 1 Felt Feutre
44 658.113 1 O ring Joint torique
45 673.67 1 K1..B3CWY-K190B4Y Front cap Bouchon AV fileté
45 673.69 1 K160B6Y Front cap Bouchon AV fileté
46 675.06 1 Oiler Graisseur
100 615 872684 0 1 Warning guard label Etiquette protecteur
101 615 872611 0 1 Warning instruction Etiquette instructions
102 615 872690 0 1 Warning wheel speed
label
Etiquette vitesse
meuleuse
Item New part no Qty Specifics parts Description Désignation
Rep Réf. standard Qté Pièces spécifiques
Part no 6159947050
Issue no 03
Series no C
Date 09/2008
Page 6 / 44
K1120B3CWY - K190B3CWY
K190B4Y - K160B6Y
Accessories included Accessoires livrés Accesorios suministrados
Mitgeliefertes Zubehör Accessori forniti Acessórios fornecidos
Varusteet Levererade tillbehör Tilbehør som følger med
Leveret tilbehør Geleverde accessoires Παρεχόμενα εξαρτήματα
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
68 615 704014 0 1 1/2" air hose nipple for 5/8"
ID hose
Busette 1/2" pour tuyau Ø int.
15 mm
68
K190B3CWY
K1120B3CWY
Ø3" (Ø80mm) For cone wheel / Pour meule obus
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
70 615 504080 0 1 Wheel guard Protecteur
71 615 503095 0 1 Rear flange Flasque AR
72 615 630019 0 1 Woodruff key Clavette
73 615 801077 0 1 Flat wrench 1-1/16" Clé plate de 27 mm
K160B6Y
Ø6" (Ø150mm) For straight grinding wheel / Pour meule droite
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
75 615 504079 0 1 Wheel guard Protecteur
76 615 503028 0 1 Rear flange Flasque AR
77 615 502027 0 1 Front flange Flasque AV
78 615 608006 0 1 Nut Ecrou
72 615 630019 0 1 Woodruff key Clavette
73 615 801077 0 1 Flat wrench 1-1/16" Clé plate de 27 mm
71
70
72
73
75
73
76
77
78
72
K160B4Y
Ø4" (Ø100mm) For type 1 wheel / Pour meule type 1
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
399.173 Complete kit Kit complet (72-73-74-75-76-77)
72 615 630019 0 1 Woodruff key Clavette
73 615 801077 0 1 Flat wrench 1-1/16" Clé plate de 27 mm
74 615 504154 0 1 Wheel guard Protecteur
78 615 608006 0 1 Nut Ecrou
79 615 503094 0 1 Rear flange Flasque AR
80 615 502046 0 1 Front flange Flasque AV
74
79
80
78
73
72
ACCESSORIES INCLUDED
ACCESSORIES INCLUDED

6159947050_08
Series: C
9 / 5603/2015
6159947050_04
Series: C
9 / 5602/2013
Part no 6159947050
Issue no 03
Series no C
Date 09/2008
Page 6 / 44
K1120B3CWY - K190B3CWY
K190B4Y - K160B6Y
Accessories included Accessoires livrés Accesorios suministrados
Mitgeliefertes Zubehör Accessori forniti Acessórios fornecidos
Varusteet Levererade tillbehör Tilbehør som følger med
Leveret tilbehør Geleverde accessoires Παρεχόμενα εξαρτήματα
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
68 615 704014 0 1 1/2" air hose nipple for 5/8"
ID hose
Busette 1/2" pour tuyau Ø int.
15 mm
68
K190B3CWY
K1120B3CWY
Ø3" (Ø80mm) For cone wheel / Pour meule obus
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
70 615 504080 0 1 Wheel guard Protecteur
71 615 503095 0 1 Rear flange Flasque AR
72 615 630019 0 1 Woodruff key Clavette
73 615 801077 0 1 Flat wrench 1-1/16" Clé plate de 27 mm
K160B6Y
Ø6" (Ø150mm) For straight grinding wheel / Pour meule droite
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
75 615 504079 0 1 Wheel guard Protecteur
76 615 503028 0 1 Rear flange Flasque AR
77 615 502027 0 1 Front flange Flasque AV
78 615 608006 0 1 Nut Ecrou
72 615 630019 0 1 Woodruff key Clavette
73 615 801077 0 1 Flat wrench 1-1/16" Clé plate de 27 mm
71
70
72
73
75
73
76
77
78
72
K160B4Y
Ø4" (Ø100mm) For type 1 wheel / Pour meule type 1
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
399.173 Complete kit Kit complet (72-73-74-75-76-77)
72 615 630019 0 1 Woodruff key Clavette
73 615 801077 0 1 Flat wrench 1-1/16" Clé plate de 27 mm
74 615 504154 0 1 Wheel guard Protecteur
78 615 608006 0 1 Nut Ecrou
79 615 503094 0 1 Rear flange Flasque AR
80 615 502046 0 1 Front flange Flasque AV
74
79
80
78
73
72
ACCESSORIES INCLUDED
OPTIONAL ACCESSORIES
Part no 6159947050
Issue no 03
Series no C
Date 09/2008
Page 7 / 44
K1120B3CWY - K190B3CWY
K190B4Y - K160B6Y
Optional accessories Accessoires en option Accesorios opcionales
Optionales Zubehör Accessori in opzione Acessórios em opção
Lisävarusteet Tillbehör som tillval Tilbehør som ekstrautstyr
Ekstra tilbehør Optionele accessoires Προαιρετικά εξαρτήματα
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
51 6153994590 1 Complete silencer kit Kit silencieux complet
52 399.463 1 Complete silencer Silencieux complet
53 399.736 1 Silencer Silencieux
54 637.50 1 Roll pin Goupille
55 658.164 1 O ring Joint torique
56 730.172 1 Collector Collecteur
57 658.246 1 O ring Joint torique
58 574.19 1 Collector Collecteur
59 656.54 1 Gasket Joint papier
60 619.99 2 Screw Vis
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
61 6153992980 1 Complete silencer kit Kit silencieux complet
62 574.24 1 Silencer Silencieux
63 656.54 1 Gasket Joint papier
64 619.99 2 Screw Vis
54 53
55
56
57
58
60
52
51
59
62
64
63
61
ACCESSORIES INCLUDED
OPTIONAL ACCESSORIES
6159947050_04
Series: C
9 / 5602/2013
Part no 6159947050
Issue no 03
Series no C
Date 09/2008
Page 6 / 44
K1120B3CWY - K190B3CWY
K190B4Y - K160B6Y
Accessories included Accessoires livrés Accesorios suministrados
Mitgeliefertes Zubehör Accessori forniti Acessórios fornecidos
Varusteet Levererade tillbehör Tilbehør som følger med
Leveret tilbehør Geleverde accessoires Παρεχόμενα εξαρτήματα
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
68 615 704014 0 1 1/2" air hose nipple for 5/8"
ID hose
Busette 1/2" pour tuyau Ø int.
15 mm
68
K190B3CWY
K1120B3CWY
Ø3" (Ø80mm) For cone wheel / Pour meule obus
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
70 615 504080 0 1 Wheel guard Protecteur
71 615 503095 0 1 Rear flange Flasque AR
72 615 630019 0 1 Woodruff key Clavette
73 615 801077 0 1 Flat wrench 1-1/16" Clé plate de 27 mm
K160B6Y
Ø6" (Ø150mm) For straight grinding wheel / Pour meule droite
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
75 615 504079 0 1 Wheel guard Protecteur
76 615 503028 0 1 Rear flange Flasque AR
77 615 502027 0 1 Front flange Flasque AV
78 615 608006 0 1 Nut Ecrou
72 615 630019 0 1 Woodruff key Clavette
73 615 801077 0 1 Flat wrench 1-1/16" Clé plate de 27 mm
71
70
72
73
75
73
76
77
78
72
K160B4Y
Ø4" (Ø100mm) For type 1 wheel / Pour meule type 1
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
399.173 Complete kit Kit complet (72-73-74-75-76-77)
72 615 630019 0 1 Woodruff key Clavette
73 615 801077 0 1 Flat wrench 1-1/16" Clé plate de 27 mm
74 615 504154 0 1 Wheel guard Protecteur
78 615 608006 0 1 Nut Ecrou
79 615 503094 0 1 Rear flange Flasque AR
80 615 502046 0 1 Front flange Flasque AV
74
79
80
78
73
72
ACCESSORIES INCLUDED
OPTIONAL ACCESSORIES
Part no 6159947050
Issue no 03
Series no C
Date 09/2008
Page 7 / 44
K1120B3CWY - K190B3CWY
K190B4Y - K160B6Y
Optional accessories Accessoires en option Accesorios opcionales
Optionales Zubehör Accessori in opzione Acessórios em opção
Lisävarusteet Tillbehör som tillval Tilbehør som ekstrautstyr
Ekstra tilbehør Optionele accessoires Προαιρετικά εξαρτήματα
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
51 6153994590 1 Complete silencer kit Kit silencieux complet
52 399.463 1 Complete silencer Silencieux complet
53 399.736 1 Silencer Silencieux
54 637.50 1 Roll pin Goupille
55 658.164 1 O ring Joint torique
56 730.172 1 Collector Collecteur
57 658.246 1 O ring Joint torique
58 574.19 1 Collector Collecteur
59 656.54 1 Gasket Joint papier
60 619.99 2 Screw Vis
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
61 6153992980 1 Complete silencer kit Kit silencieux complet
62 574.24 1 Silencer Silencieux
63 656.54 1 Gasket Joint papier
64 619.99 2 Screw Vis
54 53
55
56
57
58
60
52
51
59
62
64
63
61

6159947050_08
Series: C
10 / 56
English
03/2015
Original instructions.
© COPYRIGHT 2015, DESOUTTER HP2
7SJ UK
All rights reserved. Any unauthorized use
or copying of the contents or part thereof
is prohibited. This applies in particular to
trademarks, model denominations, part numbers
and drawings. Use only authorized parts. Any
damage or malfunction caused by the use of
unauthorised parts is not covered by Warranty or
Product Liability.
STATEMENT OF USE
This product is designed for removing material
using abrasives.
No other use permitted.
For professional use only.
Before servicing the power tool, the supply of
compressed air must be disconnected or shut off.
INSTRUCTIONS
See page 5.
The tool is designed for a working
pressure of 6.3 bar (90 psig). The
compressed air must be clean. The
installation of a lter is recommended.
For maximum efciency and
performance, comply with the
specication of the air hose (antistatic
hose). (Refer to gure 2 for compressed
air connection).
Check the free speed of the tool
at regular intervals and after each
operation or maintenance task. Remove
the abrasive to check the speed. The
maximum allowed speed shown on
the tool must not be exceeded and the
vibration level must not be excessive.
For dust extraction, please contact your
local sales.
Declaration of noise and vibration emission
See page 52.
Vibration levels.
Sound levels.
ahd, ah: Vibration levels.
K / KpA = KWA = 3 dB : Uncertainty.
LpA : Sound pressure level.
LWA : Sound power level.
All values are current as of the date of this
publication. For the latest information please visit
www.desouttertools.com.
These declared values were obtained by
laboratory type testing in accordance with the
stated standards and are suitable for comparison
with the declared values of other tools tested
in accordance with the same standards. These
declared values are not adequate for use in risk
assessments and values measured in individual
work places may be higher.
The actual exposure values and risk of harm
experienced by an individual user are unique
and depend upon the way the user works,
the workpiece and the workstation design, as
well upon the exposure time and the physical
condition of the user.
We, Desoutter, cannot be held liable for the
consequences of using the declared values,
instead of values reecting the actual exposure,
in an individual risk assessment in a work place
situation over which we have no control.
This tool may cause hand-arm vibration
syndrome if its use is not adequately managed.
An EU guide to managing hand-arm vibration
can be found at http://www.pneurop.eu/uploads/
documents/pdf/PN3-02-NV_Declaration_info_
sheet_0111.pdf
We recommend a programme of health
surveillance to detect early symptoms which
may relate to noise or vibration exposure, so that
management procedures can be modied to help
prevent future impairment.

6159947050_08
Series: C
11 / 56
English
03/2015
LUBRICATION
This tool is tted with blades which can
operate without lubricated air. However,
a small amount of oil allows the tool to
provide full power and lengthens its life.
The use of dry air with no trace of oil may
reduce the life of blades.
MAINTENANCE INSTRUCTIONS
The use of spare parts other than those
originally supplied by the manufacturer
may result in a drop in performance or
in increased maintenance and level of
vibration and in the full cancellation of the
manufacturer’s liability.
To obtain maximum efciency from the
pneumatic tool, preserve its features
and avoid repeated repairs, a routine
inspection and repair programme
are recommended at least every 500
hours, the intervals between the various
inspections depending on the amount of
exertion on the power tool.
When disposing of components,
lubricants, etc... ensure that the relevant
safety procedures are carried out.
The rotor blades in this tool have a PTFE
content. The normal health and safety
recommendations concerning PTFE must
be observed when handling these rotor
blades.
●Do not smoke.
●Motor components must be washed
with cleaning uid and not blown clear
with an air line.
●The silencer must be replaced when
dirty, do not clean and re-use.
●Wash hands before commencing any
other activity.
DISASSEMBLY AND REASSEMBLY
INSTRUCTIONS
See page 5.
Indicates direction of dismantling.
●Before disassembling the machine,
decompress the air from the oil tank by
loosening and retightening the screw (614.02).
●At each disassembly of the governor, clean
the spring housing, check the condition of the
spring and re-lubricate it carefully.
The governor has a calibrated spring which can
only be replaced by an original spare part.
●When re-assembling, always position the
cylinder exhaust on the opposite side to the
holes in the machine housing.
OVERSPEED AIR SHUT-OFF DEVICE
●Be particularly careful with the speed governor
and the overspeed air shut-off device.
Careless maintenance or treatment may prevent
them from functioning correctly. If the machine
stops suddenly or does not reach rated speed
when connected to the air supply, the overspeed
shutoff device may have closed the inlet air.
The machine must imperatively be dismantled
and checked before resetting the overspeed
shut-off device.

6159947050_08
Series: C Français (French)
12 / 56 03/2015
Instructions originales.
© COPYRIGHT 2015, DESOUTTER HP2
7SJ UK
Tous droits réservés. Tout usage illicite ou copie
totale ou partielle sont interdits. Ceci s’applique
plus particulièrement aux marques déposées,
dénominations de modèles, numéros de
pièces et schémas. Utiliser exclusivement les
pièces autorisées. Tout dommage ou mauvais
fonctionnement causé par l’utilisation d’une
pièce non autorisée ne sera pas couvert par la
garantie du produit et le fabricant ne sera pas
responsable.
DÉCLARATION D’UTILISATION
Ce produit est conçu pour l’enlèvement de
matière au moyen d’abrasifs.
Aucune autre utilisation n’est autorisée.
Réservé à un usage professionnel.
Avant toute intervention sur la machine,
débrancher l’outil du réseau d’air comprimé ou
couper celui-ci.
INSTRUCTIONS
Voir page 5.
L'outil est étudié pour une pression
d'utilisation de 6,3 bar (90 psig). L'air
comprimé doit être propre. L'installation
d'un ltre est recommandée. Pour un
maximum d'efcacité et de rendement,
les caractéristiques du tuyau
d'alimentation en air (tuyau anti-statique)
devront être respectées. (Raccordement
air comprimé voir dessin N°2).
Contrôler la vitesse à vide de l'outil à
intervalles réguliers et après chaque
utilisation ou entretien. Retirer l'abrasif
pour contrôler la vitesse. La vitesse
maximum autorisée marquée sur l'outil
ne doit pas être dépassée et le niveau de
vibration ne doit pas être excessif.
Pour les systèmes d'aspiration de
poussières, merci de contacter votre
revendeur.
Niveau de bruit et émission de vibrations
déclarés
Voir page 52.
Niveaux de vibration.
Niveaux sonores.
ahd, ah: Niveaux de vibration.
K / KpA = KWA = 3 dB : Uncertainty.
LpA : Niveau de pression acoustique.
LWA : Niveau de puissance acoustique.
Toutes les valeurs sont celles connues à la date
de publication du présent document. Pour obtenir
les renseignements les plus récents, visiter le site
www.desouttertools.com
Ces valeurs ont été obtenues par des essais en
laboratoire conformément aux normes indiquées;
elles ne peuvent pas être utilisées pour
l’évaluation des risques.
Les valeurs mesurées sur les lieux de travail
individuels peuvent être supérieures aux valeurs
indiquées. Les valeurs d’exposition et le risque
de préjudice réels dépendent de l’utilisateur et de
sa condition physique, de la méthode de travail
utilisée, de la pièce de travail, de la conception
de la station de travail et du temps d’exposition.
Desoutter ne saurait être tenue responsable
des conséquences de l’utilisation des valeurs
ci-dessus au lieu des valeurs représentatives de
l’exposition réelle, dans les études de risques
individuelles sur les lieux de travail qui échappent
à notre contrôle.
Cet outil peut provoquer des Troubles Musculo-
Squelettiques, si son utilisation n'est pas
correcte. Un guide communautaire de la
prévention des TMS peut être trouvé sur le
site :http://www.pneurop.eu/uploads/documents/
pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf
Nous recommandons un programme de
surveillance de la santé pour détecter les
premiers symptômes se rapportant au bruit ou
à l'exposition aux vibrations, et de modier
les conditions travail pour aider à prévenir les
troubles à venir.

Français
(French) 6159947050_08 Series: C
13 / 5603/2015
LUBRIFICATION
Cet outil est équipé de palettes pouvant
fonctionner sans air lubrié. Toutefois une
petite quantité d'huile permet à l'outil de
fournir toute sa puissance et prolonge sa
durée de vie. L'utilisation d'air asséché
ne comportant aucune trace d'huile peut
réduire la durée de vie des palettes.
INSTRUCTIONS D’ENTRETIEN
L’utilisation de pièces détachées autres
que celles d’origine peut provoquer
une baisse des performances, une
augmentation de l’entretien et du niveau
de vibrations et peut annuler toutes les
garanties vis-à-vis du constructeur.
Pour obtenir un maximum d’efcacité
de l’outil pneumatique, conserver ses
caractéristiques et éviter des réparations
successives, il est recommandé
d’établir un programme d’inspection
et de réparation de cet outil toutes
les 500 heures. La périodicité de ces
inspections dépend de la sévérité du
travail à effectuer.
Pour l’élimination des composants,
lubriants, etc., assurez-vous que les
procédures de sécurité sont respectées.
Les pales de rotor de cet outil sont en
PTFE. Lors de la manipulation des pales
de rotor, respecter les recommandations
standard de sécurité et de santé propres
au PTFE.
●Ne pas fumer.
●Nettoyer les composants du moteur à
l’aide d’un liquide de nettoyage et non
avec de l’air.
●Remplacer le silencieux s’il est sale.
Ne pas le nettoyer, ni le reutiliser.
●Se laver les mains avant de
commencer toute autre activité.
INSTRUCTIONS DE DÉMONTAGE ET DE
REMONTAGE
Voir page 5.
Indique le sens de démontage.
●Débrancher la machine du réseau d’air
comprimé. Retirer les accessoires. Avant de
démonter la machine, décompresser l’air du
réservoir d’huile en dévissant et revissant la
vis (614.02).
●A chaque démontage du régulateur, nettoyer
le logement du ressort, vérier l’état de celui-
ci et le regraisser soigneusement.
Le régulateur possède un ressort taré qui ne
peut être remplacé que par une pièce détachée
d’origine.
●Lors du remontage, toujours placer
l’échappement du cylindre à l’opposé de
l’échappement du carter turbine.
SÉCURITÉ ANTI-SURVITESSE À COUPURE
D'AIR
●Prendre soin du régulateur et de la sécurité
antisurvitesse.
Un entretien négligé ou un mauvais traitement
peut compromettre un fonctionnement correct.
Si la machine s'arrête ou n'atteint pas la vitesse
nominale, bien qu'elle soit raccordée au réseau
d'air comprimé, la sécurité anti-survitesse peut
être déclenchée.
Un démontage de la machine et une recherche
des causes sont impératifs avant le réarmement
de la sécurité anti-survitesse (voir dessins).

6159947050_08
Series: C
14 / 56
Español
(Spanish)
03/2015
Instrucciones originales.
© COPYRIGHT 2015, DESOUTTER HP2
7SJ UK
Reservados todos los derechos. Está prohibido
todo uso indebido o copia de este documento o
parte del mismo. Esto se reere especialmente
a marcas comerciales, denominaciones de
modelos, números de piezas y dibujos. Utilicen
exclusivamente piezas de repuesto autorizadas.
Cualquier daño o defecto de funcionamiento
causado por el uso de piezas no autorizadas
queda excluído de la garantía o responsabilidad
del fabricante.
DECLARACIÓN DE USO
Esta herramienta ha sido diseñada para el
arranque de material por medio de abrasivos.
Cualquier otra utilización no está autorizada.
Reservado para un uso profesional.
Antes de intervenir por cualquier motivo sobre la
máquina, desconecten la herramienta de la red
de aire comprimido o cierren la llegada de aire.
INSTRUCCIONES
Véase página 5.
La herramienta ha sido diseñada para
una presión de utilización de 6,3 bar
(90 psig). El aire comprimido debe
estar limpio. Les recomendamos
instalen un ltro. Para que la ecacia y
el rendimiento sean óptimos, respeten
las características de la manguera de
alimentación de aire (tubo antiestático).
(Conexión aire comprimido véase dibujo
N°2).
Controlen la velocidad de la herramienta
en vacío cada tanto tiempo y después
de haberla utilizado o de cualquier
operación de mantenimiento. Para
controlar la velocidad retiren el abrasivo.
No rebasen la velocidad máxima
autorizada que gura en la herramienta.
El nivel de ruidos no debe ser excesivo.
Para los sistemas de aspiración de
polvos, por favor contacten a su
vendedor.
Declaración de valores de ruido y vibración
Véase página 52.
Niveles de vibraciones.
Niveles sonoros.
ahd, ah: Niveles de vibraciones.
K / KpA = KWA = 3 dB : Incertidumbre.
LpA : Nivel de presión sonora.
LWA : Nivel de potencia sonora.
Todos los valores son correctos en el momento
de la publicación. Para conocer la última
informacion, visite www.desouttertools.com.
Estos valores declarados se obtuvieron en
pruebas de laboratorio en cumplimiento con
las normas establecidas y no son adecuados
para utilizarse en evaluaciones de riesgos.
Los valores medidos en lugares de trabajo
individuales podrían ser más altos que los
valores declarados.
Los valores de exposición reales y el riesgo de
peligro experimentado por un usuario individual
son únicos y dependen del hábito de trabajo del
usuario, la pieza en la que se está trabajando y
el diseño de la estación de trabajo, además del
tiempo de exposición y las condiciones físicas
del usuario.
Nosotros, Desoutter, no podemos aceptar
responsabilidad por las consecuencias de utilizar
los valores declarados en lugar de los valores
que reejan la exposición real en una evaluación
de riesgo individual y en una situación de lugar
de trabajo sobre los que no tenemos ningún
control.
Esta herramienta puede provocar síndrome de
vibración. Si no se gestiona adecuadamente su
utilización.
Encontrará una guía de la UE respecto a
lagestión de vibraciones transmitidas al sistema
manobrazo en la página http://www.pneurop.eu/
uploads/documents/pdf/PN3-02-NV_Declaration_
info_sheet_0111.pdf
Se recomienda mantener un programa de control
sanitario de detección precoz de los síntomas
relacionados con la exposición a vibraciones, con
objeto de modicar los procedimientos de gestión
y así evitar posibles discapacidades.

6159947050_08
Series: C
15 / 56
Español
(Spanish)
03/2015
LUBRICACIÓN
Las aletas de esta herramienta pueden
funcionar con aire sin lubricar. A pesar
de todo, una pequeña cantidad de aceite
le permite a la herramienta dar toda su
potencia y alarga su duración de vida.
La utilización de aire seco sin nada de
aceite puede reducir la duración de vida
de las aletas.
INSTRUCCIONES DE MANTENIMIENTO
La utilización de recambios que no
sean los de origen puede provocar una
disminución del rendimiento, un mayor
mantenimiento y nivel de ruidos. Puede
anular todo tipo de garantía por parte del
constructor.
Para conseguir la mayor ecacia por
parte de la herramienta neumática,
para que conserve sus características
y evitar repetidas reparaciones,
les recomendamos establezcan un
programa de inspección y reparación
de dicha herramienta cada 500 horas.
La periodicidad de dichas inspecciones
depende de lo duro que sea el trabajo
que tienen que efectuar.
Para la eliminación de los componentes,
lubricantes, etc… comprueben que
las normas de seguridad han sido
respetadas.
Las aletas del rotor de esta herramienta
contienen PTFE. Se deben observar las
recomendaciones de seguridad e higiene
en el trabajo usuales sobre PTFE cuando
se manipulen estas aletas de rotor.
●No fume.
●Los componentes del motor se deben
lavar con líquido detergente y no se
deben limpiar con el ujo de una línea
de aire.
●Debe sustituir el silenciador cuando
esté sucio. No lo debe limpiar y volver
a usar.
●Lávese las manos antes de empezar
cualquier otra actividad.
INSTRUCCIONES DE DESMONTAJE Y
MONTAJE
Véase página 5.
Indica la dirección de desmontaje.
●Desconecten la máquina de la red de aire
comprimido.Retiren los accesorios.
●Antes de desmontar la máquina,
descompresen el aire del depósito de aceite
a ojando y volviendo a pretar el tornillo
(614.02).
A cada vez que desmonten el regulador, limpien
el alojamiento del muelle, comprueben su buen
estado y engrasenlo cuidadosamente.
El regulador posee un muelle tarado que sólo
podrá ser sustituido por una pieza de recambio
de origen.
●Al volver a montar, coloquen siempre el
escape del cilindro del lado opuesto al cárter
turbina.
SEGURIDAD ANTI-SOBREVELOCIDAD CON
SISTEMA DE CORTE DE AIRE
●Tengan mucho cuidado con el regulador y el
sistema de seguridad anti-sobrevelocidad.
Un mantenimiento descuidado o un mal uso
pueden provocar un disfuncionamiento. Si a
pesar de que esté conectada con la red de
aire comprimido, la máquina se para o no
alcanza la velocidad nominal, la seguridad
anti-sobrevelocidad puede dispararse. Antes
de volver a armarla, tendrán que desmontar la
máquina y buscar las causas.

6159947050_08
Series: C
16 / 56
Deutsch
(German)
03/2015
Ursprüngliche Betriebsanleitung.
© COPYRIGHT 2015, DESOUTTER HP2
7SJ UK
Alle Rechte vorbehalten. Unbefugtes Verwenden
oder Kopieren des Inhalts bzw. von Teilen des
Inhalts ist verboten. Dies gilt insbesondere
für Warenzeichen, Modellbezeichnungen,
Teilenummern und Zeichnungen. Nur die
zugelassenen Ersatzteile verwenden. Schäden
oder Funktionsstörungen, die durch die
Verwendung nicht zugelassener Ersatzteile
entstehen, sind von der Garantieleistung und der
Produkthaftung ausgeschlossen.
NUTZUNGSHINWEISE
Dieses Produkt ist ausschließlich zur
spanabhebenden Bearbeitung mit Scheifmitteln
bestimmt.
Andere oder darüber hinausgehende Benutzung
gilt als nicht bestimmungsgemäß.
Nur für den industriellen Einsatz.
Vor Eingriffen an der Maschine das Werkzeug
vom Druckluftnetz abtrennen oder die
Druckluftzufuhr sperren.
HINWEISE
Siehe Seite 5.
Das Werkzeug ist für einen Betriebsdruck
von 6,3 bar (90 psig) ausgelegt. Die
Druckluft muß sauber sein. Es wird
empfohlen, einen Filter einzubauen.
Um ein Höchstmaß an Produktivität
und Betriebszuverlässigkeit zu
erzielen, sind die technischen Daten
der Druckluftleitung einzuhalten.
(Druckluftanschluß siehe Bild 2).
Die Leerlaufdrehzahl des Werkzeuges
in regelmäßigen Abständen und nach
jedem Einsatz überprüfen. Hierfür
das Schleifmittel ausbauen. Die am
Werkzeug angegebene Höchstdrehzahl
darf nicht überschritten werden und der
Vibrationspegel darf nicht zu hoch sein.
Weitere Auskunft zu den
Staubabsaugsystemen erteilt Ihnen Ihr
Händler.
Erklärung zu Geräuschemission und Vibration
Siehe Seite 52.
Vibrationspegel.
Geräuschpegel.
ahd, ah: Vibrationspegel.
K / KpA = KWA = 3 dB : Unsicherheit.
LpA : Schalldruckpegel.
LWA : Schalleistungspegel.
Alle Werte sind zum Zeitpunkt dieser
Veröffentlichung auf dem aktuellen Stand.
Neueste Informationen nden Sie unter
www.desouttertools.com.
Die genannten Werte wurden durch Tests
gemäßt den angegebenen Normen unter
Laborbedingungen ermittelt und sind nicht
ausreichend für Risikoanalysen.
Die tatsächlichen Meßwerte am Einsatzort
können je nach Umgebung auch höher
ausfallen. Die konkrete Belastung und das
Gesundheitsrisiko des Benutzers sind von
Person zu Person verschieden und hängen von
den Arbeitsgewohnheiten, dem Werkstück und
der Gestaltung des Arbeitsplatzes sowie von der
Belastungsdauer und dem Gesundheitszustand
des Benutzers ab.
Wir, die Desoutter, haften nicht für die Folgen
einer Anwendung der genannten Werte
anstelle von Meßwerten der tatsächlichen
Belastungswerte in einer Risikoanalyse für
einen konkreten Arbeitsplatz, der sich unserer
Einußnahme entzieht.
Dieses Werkzeug kann das Hand-Arm-
Vibrations-Syndrom auslösen, sofern sein
Gebrauch nicht in ausreichendem Maße geregelt
wird. Ein EU-Leitfaden zur Regelung von Hand-
Arm Vibrationen steht im Internet zur Verfügung:
http://www.pneurop.eu/uploads/documents/pdf/
PN3-02-NV_Declaration_info_sheet_0111.pdf
Wir empfehlen ein Programm zur
Gesundheitsüberwachung, durch welches frühe
Symptome erkannt werden können, welche auf
die Vibrationsexposition zurückgeführt werden
könnten, so dass die Abläufe der Maßnahmen
daraufhin so geändert werden können, dass
zukünftige Beeinträchtigungen vermieden
werden.

6159947050_08
Series: C
17 / 56
Deutsch
(German)
03/2015
SCHMIERUNG
Die Leerlaufdrehzahl des Werkzeuges
in regelmäßigen Abständen und nach
jedem Einsatz überprüfen. Hierfür
das Schleifmittel ausbauen. Die am
Werkzeug angegebene Höchstdrehzahl
darf nicht überschritten werden und der
Vibrationspegel darf nicht zu hoch sein.
WARTUNGSANLEITUNG
Der Einsatz fremder, nicht vom
Hersteller gelieferter Ersatzteile hat
eine Leistungsminderung zur Folge und
schließt jeden Garantieanspruch aus.
Um ein Höchstmaß an Leistung des
Druckluftwerkzeuges zu erzielen,
seine Eigenschaften zu bewahren und
wiederholte Reparaturen zu vermeiden,
wird alle 500 Betriebsstunden ein
Inspektions- und Wartungsprogramm
empfohlen, wobei die Häugkeit der
einzelnen Kontrollen von der Schwere
der Betriebsbedingungen abhängt.
Zur Entsorgung der Komponenten,
Betriebsstoffe, etc. die einschlägigen
Vorschriften beachten.
Die Rotorblätter dieses Werkzeugs
enthalten PTFE. Bei Handhabung
dieser Rotorblätter sind die üblichen
Gesundheits- und Sicherheitsvorschriften
für PTFE zu beachten.
●Nicht rauchen.
●Motorteile mit Reinigungsmittel
säubern und nicht mit Druckluft
durchblasen.
●Den verunreinigten Schalldämpfer
austauschen, nicht reinigen und
erneut verwenden.
●Vor beginn anderer Tätigkeiten Hände
waschen.
HINWEISE FÜR DEN AUSBAU UND
WIEDEREINBAU
Siehe Seite 5.
Dies zeigt die Richtung für
dasZerlegen an.
●Maschine vom Druckluftnetz abtrennen.
Zubehör entfernen.
●Vor der Demontage der Maschine durch
Lösen und Wiederanziehen der Schraube
(614.02) den Luftdruck im Ölbehälter
abbauen.
Bei jedem Reglerausbau die Lagerung der Feder
reinigen, die Feder auf einwandfreien Zustand
überprüfen und sorgfältig schmieren.
Der Regler ist mit einer tarierten Feder
ausgerüstet, die nur durch ein Originalteil ersetzt
werden darf.
●Beim Wiedereinbau den Auspuff des Zylinders
stets entgegengesetzt dem Auspuff des
Turbinengehäuses einsetzen.
ÜBERDREHZAHLSCHUTZ MIT
LUFTABSCHALTUNG
●Drehzahlregler und Überdrehzahlschutz
sorgfältig behandeln.
Unzureichende Wartung oder nicht fachgerechte
Behandlung kann zu Funktionsfehlern führen.
Wenn die Maschine abschaltet oder die
Nenndrehzahl nicht erreicht, obwohl Sie an
das Druckluftnetz angeschlossen ist, kann der
Überdrehzahlschutz auslösen. In diesem Fall
muß die Maschine vor dem Wiedereinschalten
des Überdrehzahlschutzes auseinandergebaut
und die Fehlerursache gesucht werden.

6159947050_08
Series: C
18 / 56
Italiano
(Italian)
03/2015
Istruzioni originali.
© COPYRIGHT 2015, DESOUTTER HP2
7SJ UK
Tutti i diritti riservati. E’ vietata la riproduzione
totale o anche solo parziale del presente
documento salvo previa autorizzazione,
specialmente per quanto concerne i marchi
depositati, le denominazioni dei modelli, i numeri
di codice e le illustrazioni. Si raccomanda di
impiegare esclusivamente pezzi di ricambio
autorizzati. Gli eventuali danni o difetti di
funzionamento dovuti all’uso di pezzi di ricambio
non autorizzati non sono coperti dalla garanzia e
il fabbricante non sarà ritenuto responsabile.
DICHIARAZIONE D’USO
Questo prodotto è progettato per eliminare
materie con l’uso di abrasivi.
Non è autorizzato nessun altro uso.
Riservato per uso professionale.
Prima di qualsiasi intervento sulla macchina,
disinserire l’attrezzo dalla rete di aria compressa
o spegnerlo.
ISTRUZIONI
Vedere pagina 5.
L'attrezzo è studiato per una pressione
di utilizzazione di 6,3 bar (90 psig).
L'aria compressa deve essere pulita.
Si raccomanda l'installazione di un
ltro. Per un massimo di efcacia e di
rendimento, dovranno essere rispettate le
caratteristiche del tubo di alimentazione
d'aria. (Raccordo aria compressa vedere
disegno N°2).
Controllare la velocità a vuoto della
macchina ad intervalli regolari e dopo
ogni utilizzazione. Ritirare l'abrasivo
per controllare la velocità. La velocità
massima autorizzata contrassegnata
sulla macchina non deve essere
superata.
Per i sistemi d'aspirazione di polveri,
mettetevi in contatto con il vostro
rivenditore.
Dichiarazione relativa al rumore e alle
vibrazioni
Vedere pagina 52.
Livelli di vibrazione.
Livelli sonori.
ahd, ah: Livelli di vibrazione.
K / KpA = KWA = 3 dB : Incertezza.
LpA : Livello di pressione acustica.
LWA : Livello di potenza acustica.
Tutti i valori sono vigenti alla data della presente
pubblicazione. Per informazioni più recenti,
visitare www.desouttertools.com.
I valori dichiarati sono stati ottenuti da test
eseguiti in laboratorio in conformità con le
norme stabilite e non sono adeguati per l’uso
nella valutazione dei rischi. I valori rilevati in
determinati luoghi lavorativi possono essere
superiori ai valori dichiarati.
I valori di esposizione reali e il rischio di pericolo
a cui il singolo utente è soggetto sono esclusivi e
dipendono dal modo in cui la persona lavora, dal
pezzo in lavorazione e dalla struttura dell’area di
lavoro, nonché dai tempi di esposizione e dalle
condizioni siche dell’utente.
Noi, Desoutter, non possiamo essere ritenuti
responsabili per le conseguenze derivanti
dall’uso dei valori dichiarati, anziché di valori che
riettono l’esposizione effettiva, nella specica
valutazione di eventuali rischi in un luogo
lavorativo su cui non abbiamo alcun controllo.
Se non utilizzato in modo idoneo, questo
utensile può provocare la sindrome da vibrazioni
manobraccio. Per una guida UE sulla gestione
delle vibrazioni mano-braccio, consultare
l'indirizzo internet http://www.pneurop.eu/uploads/
documents/pdf/PN3-02-NV_Declaration_info_
sheet_0111.pdf
Si raccomanda l’adozione di un programma
di controllo sanitario nalizzato a individuare i
primi sintomi di un’eventuale esposizione alle
vibrazioni, afnché sia possibile modicare le
procedure di gestione e aiutare a prevenire
disabilità signicative.

6159947050_08
Series: C
19 / 56
Italiano
(Italian)
03/2015
LUBRIFICAZIONE
Questo attrezzo è dotato di palette
che possono funzionare senza aria
lubricata. Tuttavia una piccola quantità
di olio permette all'attrezzo di fornire tutta
la sua potenza e prolunga la sua durata
di vita. L'utilizzazione di aria secca senza
nessuna traccia di olio può ridurre la
durata di vita delle palette.
ISTRUZIONI PER LA MANUTENZIONE
L’utilizzazione di pezzi di ricambio
differenti da quelli di origine può
provocare una diminuzione delle
prestazioni, un aumento della
manutenzione e può annullare tutte le
garanzie del costruttore.
Per ottenere un massimo di efcacia
dell'attrezzo pneumatico, conservare le
sue caratteristiche ed evitare riparazioni
successive, si raccomanda di stabilire un
programma di ispezione e di riparazione
di questo attrezzo. La periodicità di
queste ispezioni dipende dalla severità
del lavoro da effettuare ogni 500 ore.
Per l’eliminazione degli elementi,
lubricanti, ecc… accertatevi che siano
rispettate le procedure di sicurezza.
Le palette del rotore contengono PTFE.
Osservare le norme di sicurezza che
riguardano lo smaltimento di questo
materiale.
●Non fumare.
●Lavare i componenti con un liquido
adatto e non con un getto d'aria.
●Sostituire i silenziatori sporchi e non
pulirli per riutilizzarli.
●Lavare accuratamente le mani dopo la
manutenzione degli utensili.
ISTRUZIONI PER LO SMONTAGGIO ED
IL RIMONTAGGIO
Vedere pagina 5.
Indica la direzione secondo cui
effettuare lo smontaggio.
●Scollegare la macchina dalle rete d’aria
compessa. Ritirare gli accessori.
●Prima di smontare la macchina,
decomprimere l’aria del serbatoio dell’olio
svitando e avvitando nuovamente la vite
(614.02).
Ad ogni smontaggio del regolatore, pulire
l’alloggio della molla, veri carne accuratamente
lo stato e ingrassarlo accuratamente. Il regolatore
possiede una molla tarata che può essere
sostituita solo con un pezzo di ricambio originale.
●Al momento del rimontaggio, porre sempre lo
scappamento del cilindro all’opposito di quello
della protezione della turbina.
SICUREZZA ANTIVELOCITÀ ECCESSIVA A
TAGLIO DI ARIA
●Prendere cura del regolatore e della sicurezza
antivelocità eccessiva.
Una manutenzione trascurata o un cattivo
trattamento possono compromettere un
funzionamento corretto.
Se la macchina si ferma o non raggiunge la
velocità nominale, sebbene sia raccordata alla
rete di aria compressa, la sicurezza antivelocità
eccessiva può essere avviata. Uno smontaggio
della macchina ed una ricerca delle cause sono
imperativi prima del riarmo della sicurezza
antivelocità eccessiva.

6159947050_08
Series: C
20 / 56
Português
(Portuguese)
03/2015
Instruções originais.
© COPYRIGHT 2015, DESOUTTER HP2
7SJ UK
Todos os direitos são reservados. É proibida
qualquer utilização ilícita ou cópia total ou
parcial. Isto aplica-se particularmente a marcas
registradas, denominações de modelos, número
de peças e desenhos. Utilizar apenas peças
autorizadas. Qualquer dano ou funcionamento
defeituoso provocado pela utilização de peças
não autorizadas não será coberto pela garantia
do produto e o fabricante não será responsável.
DECLARAÇÃO DE UTILIZAÇÃO
Este produto foi concebido para remover
matérias por meio de abrasivos.
Não é autorizada nenhuma outra utilização.
Reservado a uso prossional.
Antes de qualquer intervenção na máquina,
desligar a ferramenta da rede de ar comprimido
ou cortar a alimentação em ar.
INSTRUÇÕES
Ver página 5.
A ferramenta foi estudada para uma
pressão de utilização de 6,3 bar (90
psig). O ar comprimido deve ser limpo.
É aconselhável instalar um ltro. Para
ecácia e rendimento máximos, as
características do tubo de alimentação
em ar (tubo anti-estática) devem ser
respeitadas. (Ligação de ar comprimido
ver desenho N°2).
Controlar a velocidade em vazio da
máquina, a intervalos regulares e depois
de cada utilização ou manutenção.
Retirar o abrasivo para controlar a
velocidade. A velocidade máxima
autorizada marcada na máquina não
deve ser ultrapassada e o nível de
vibração não deve ser excessivo.
Para os sistemas de aspiração de
poeiras, queira contatar seu fornecedor.
Declaração de Ruído e Vibração
Ver página 52.
Níveis de vibração.
Níveis sonoros.
ahd, ah: Níveis de vibração.
K / KpA = KWA = 3 dB : Incerteza.
LpA : Nível de pressão acústica.
LWA : Nível de potência acústica.
Todos os valores são atuais conforme data desta
publicação. Para as informações mais recentes
favor consultar www.desouttertools.com.
Estes valores declarados foram obtidos por teste
feito em laboratório de acordo com os padrões
estipulados e não se destinam para utilização
em avaliações de risco. Os valores medidos nos
locais individuais de trabalho podem ser maiores
que os valores declarados.
Os valores reais de exposição e o risco
de ferimento sentidos por um usuário são
especícos e dependem da maneira em que o
usuário trabalha, da peça e do design da estação
de trabalho, bem como do tempo de exposição e
da condição física do usuário.
Nós da Desoutter, não podemos nos
responsabilizar pelas conseqüências causadas
pelos valores declarados, ao invés dos valores
que reetem a exposição real, e pelaavaliação
de risco individual em um ambiente de trabalho
sobre o qual não temos controle.
Esta ferramenta pode provocar o síndrome de
vibração das mãos e braços, caso não seja
manuseada de forma adequada. Pode encontrar
um guia da UE sobre a vibração das mãos e
braços em http://www.pneurop.eu/uploads/
documents/pdf/PN3-02-NV_Declaration_info_
sheet_0111.pdf
Recomendamos um programa de vigilância
médica para detectar atempadamente sintomas,
que possam estar relacionados com a exposição
à vibração, para que os procedimentos de
manuseamento possam ser modicados, por
forma a ajudar a evitar prejuízos futuros.
