Page 1
INSTRUCTION MANUAL
DeWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286
(July13) Part No. 79002844 Copyright © 2013 DeWALT
DW0811 Self-Leveling 360°Line/Cross Line Laser Pointer
IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR ANY DeWALT TOOL, CALL
US TOLL FREE AT: 1-800-4-DeWALT (1-800-433-9258).
Safety
WARNING: To reduce the risk of injury, read the safety manual provided with your product
or access it online at www.DeWALT.com.
Use of controls or adjustments or performance of procedures other than those specified
herein may result in hazardous radiation exposure
WARNING LABELS
For your convenience and safety, the following label is on your laser.
CAUTION: LASER RADIATION - DO NOT STARE INTO BEAM. CLASS 2LASER
PRODUCT.
Laser Information
The DW0811 laser level is a class 2 laser product and complies with 21 CFR 1040.10 and
1040.11 except for deviations pursuant to laser notice No. 50, dated June 24, 2007.
Product Overview
The DW0811 laser level is a self-leveling laser tool that can be used for horizontal (level) and vertical
(plumb) alignment and square alignment. This tool comes fully assembled and has been designed
with features that allow for quick and easy set-up. Please read and understand all instructions
within this instruction manual in addition to the Safety Manual prior to use.
Specifications
SPECIFICATIONS
Light Source Semiconductor laser diode
Laser Wavelength 630–680 nm visible
Laser Power <1.0 mW (each beam) CLASS 1 LASER PRODUCT
Working Range ±100' (30 m) with detector
Accuracy* (Vertical) ± 5/32" @ 30' (±4 mm @ 10 m)
Accuracy* (Level) ± 5/32" @ 30' (±4 mm @ 10 m)
Indicators Flashing Indicator: battery low
Flashing Laser: tilt range exceeded
Power Source 3 AA size batteries (4.5V DC)
Operating Temperature 20 °F to 120 °F (-10 °C to 50 °C)
Storage Temperature -5 °F to 140 °F (-20 °C to 60 °C)
Environmental IP54
Keypad, Modes and LED.
Power switch.
The Power ON/OFF switch is located on the rear of the tool as shown in figure 1. When the
switch (C) is in the OFF/LOCKED position, the unit will remain off and the pendulum will be locked
When the on/off switch (C) is in the ON/UNLOCKED position, the unit will be powered ON and the
pendulum will be released from the locked position and self level.
Keypad.
The keypad located on the top of the tool provides activation keys for selection of laser dots and
/ or line function.
Low Battery Indicator.
The DW0811 is equipped with a low battery indicator on the keypad as shown in Figure 2. The
indicator light is located on the keypad. When the light flashes, the batteries are low and need to be
replaced. The laser may continue to operate for a short time while the batteries continue to drain.
After fresh batteries are installed and the laser is turned on again, the indicator light will remian
green.
Out of Tilt Range Indicator
The DW0811 is equipped with an out of tilt indicator on the keypad as shown in Figure 2. When
the tilt range (> 4° tilt) has been exceeded the LED will will turn on and the laser beam will flash.
The flashing beam indicates the tilt range has been exceeded and the tool IS NOT LEVEL (OR
PLUMB) AND SHOULD NOT BE USED FOR DETERMINING OR MARKING LEVEL (OR PLUMB).
Try repositioning the laser on a more level surface.
Batteries & Power
Your laser tool requires 3 x AA batteries. (E)
Use only new, high-quality batteries for best results.
• Ensure batteries are in good working condition. If the low battery indicator light is flashing, the
batteries need replacement.
• To extend battery life, turn laser off when not working with or marking the beam.
Set Up
LEVELING THE LASER
This tool is self-leveling. It is calibrated at the factory to find plumb as long as it is positioned on flat
surface within 4° of level. As long as the tool is properly calibrated, no manual adjustments must
be made.
To ensure the accuracy of your work, check to make sure your laser is calibrated often. See Field
Calibration Check.
                
surface.
 
 
Field Calibration Check.
 Field Calibration
Check.
OPERATION
Turning the Laser On and Off (Fig. 6)
• With the laser off, place it on a stable, flat surface. Turn the laser on by sliding the on/off
switch (A) to the ON/UNLOCKED position.
• Activate or deactivate the desired function using the keypad (B) located on the side of the
tool. It can project 360°horizontal line (C) and a vertical line (D)
• To turn the laser off, slide the the on/off switch (A) to the locked position.
The DW0811 is equipped with a locking pendulum mechanism. This feature is only activated when
the laser is switched off.
Using the Laser
The beams are level or plumb as long as the calibration has been checked (see Field Calibration
Check) and the laser beam is not flashing (see Out of Tilt Range Indicator).
The tool can be used to transfer points using any combination of the five beams and/or horizontal
line.
USING THE LASER WITH ACCESSORIES
The laser is equipped with both 1/4" x 20 and 5/8" x11 female threads on the bottom of the unit.
These threads may be used to accommodate current or future DeWALT accessories. Only use
DeWALT accessories specified for use with this product. Follow the directions included with the
accessory.
WARNING: Since accessories, other than those offered by DeW, have not been tested with
this product, use of such accessories with this tool could be hazardous. To reduce the risk of injury,
only DeW recommended accessories should be used with this product.
Recommended accessories for use with your tool are available at extra cost from your local dealer or
authorized service center. If you need assistance in locating any accessory, please contact DeWALT
Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286, call 1-800-4-DeWALT (1-800-433-
9258) or visit our website: www.DeWALT.com.

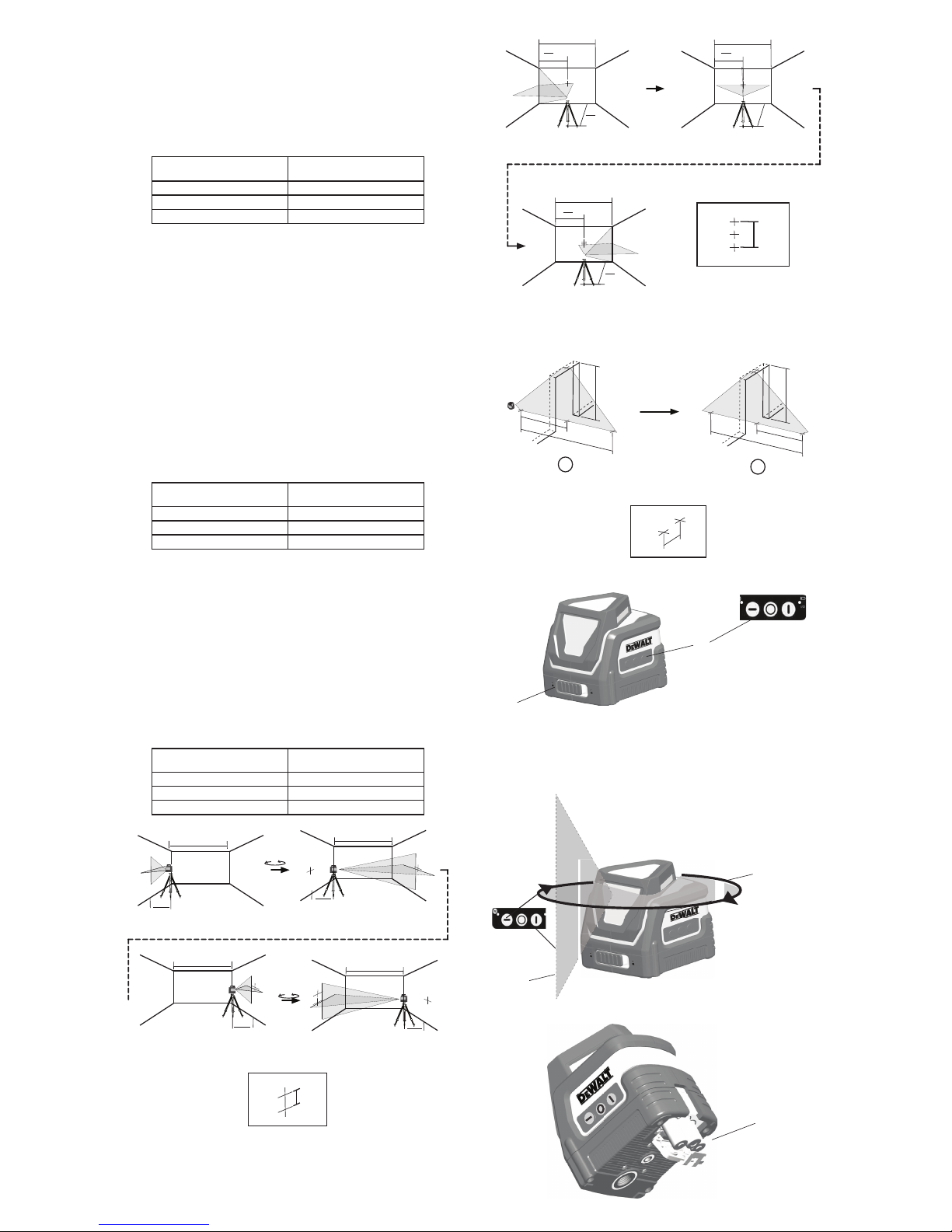

Field Calibration Check
Levelling Accuracy
(See Figure 1)
Calibration check should be performed using a distance no shorter than the distance of the
applications for which the tool will be used.
If you have questions or comments, contact us.
1-800-4-DeWALT • www.dewalt.com

Page 2
1. Place the laser tool on a tripod and close to wall #1 as shown in Fig 1. Turn on both a
horizontal and vertical line. Mark the intersection of the points P1.
2. Rotate laser tool 180° and mark point P2at intersection of the lines on wall #2
3. Move laser tool close to wall #2 and align point P3at previously marked point P2
4. Rotate laser tool 180° and mark point P4on wall #1
5. Measure the vertical distance between P1 and P4to get D3.
If the measurement is greater than the values shown below, the laser must be serviced at an
authorized service center
Distance Between Walls Measurement Between Marks
(D3)
10' (3 m) 1/8" (3 mm)
20' (6 m) 7/32" (5.5 mm)
30' (10 m) 5/16" (8 mm)
Horizontal Beam Accuracy
(See Figure 2)
1. Place laser tool as shown with laser ON. Aim vertical beam towards the first corner or a
set reference point. Measure out half of the distance D1and mark point P1.
2. Rotate laser tool and align front vertical laser beam with point P1. Mark point P2where the
horizontal and vertical laser beams cross.
3. Rotate laser tool and aim vertical beam towards the second corner or set reference point.
Mark point P3so that it is vertically in line with points P1and P2.
4. Measure the vertical distance D2between the highest and lowest point.
If the measurement is greater than the values shown below, the laser must be serviced at an
authorized service center.
Distance Between Walls Measurement Between Marks
(D3)
10' (3 m) 1/8" (3 mm)
20' (6 m) 7/32" (5.5 mm)
30' (10 m) 5/16" (8 mm)
Vertical Beam Accuracy
(See Figure 3)
1. Measure the height of a reference point to get distance D1. Place laser tool as shown
with laser ON. Aim vertical beam towards reference point. Mark points P1, P2, and P3as
shown.
2. Move laser tool to opposite side of reference point and align the same vertical beam with
P2and P3.
3. Measure the horizontal distances between P1and the vertical beam from the 2nd location.
If the measurement is greater than the values shown below, the laser must be serviced at an
authorized service center.
Distance Between Walls Measurement Between Marks
(D3)
10' (3 m) 1/8" (3 mm)
20' (6 m) 7/32" (5.5 mm)
30' (10 m) 5/16" (8 mm)
Figure 1
D1
P1
D3
D2
P1
D2
P2
D1
D2
D1
P1
D2
P2= P3
D1
P4
P2= P3
180°
180°
P1
P4
Figure 2
Figure 3
P1
D1
P2
P1
D1
P3
P2
P2D2
P1
P3
P1
D1
D1
2
D1
2
D1
2
D1
2
D1
2
P1
L
D1
2 x L
P2
P3
D2
P1
P4
L1L2
P1
L
D1
2 x L
P2
P3
P4
+
-
+
FIG. 4
A
B
360º
C
D
FIG. 5
E
FIG. 6
FIG. 7

Page 3
MANUAL DE INSTRUCCIONES
DeWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286
(July13) Parte N.° 79002844 Copyright © 2013 DeWALT
DW0811 Puntero láser de auto nivelación de línea/línea cruzada de 360°
SI TIENE CONSULTAS O COMENTARIOS ACERCA DE ESTA HERRAMIENTA DeWALT
O DE CUALQUIER OTRA, LLÁMENOS SIN CARGO AL NÚMERO: 1-800-4-DeWA LT
(1-800-433-9258).
Seguridad
ADVERTENCIA:
con su producto o acceda al mismo en línea en www.DeWALT.com.


ETIQUETAS DE ADVERTENCIA
Para su comodidad y seguridad, se incluye la etiqueta siguiente en su láser.
PRECAUCIÓN: RADIACIÓN LÁSER - NO MIRE FIJO EL RAYO. PRODUCTO LÁSER
DE CLASE 2.
Información sobre el láser
El nivel láser DW0811 es un producto láser de clase 2 y cumple con 21 CFR 1040.10 y 1040.11
excepto por las desviaciones en virtud de la notificación para láser N.° 50, de fecha 24 de
junio de 2007.
Descripción del producto
El nivel láser DW0811 es una herramienta láser de autonivelación que puede usarse para
alineación horizontal (nivel) y vertical (plomada) y alineación cuadrada. Esta herramienta viene
totalmente ensamblada y ha sido diseñada con características que permiten una instalación
rápida y sencilla. Lea y comprenda todas las instrucciones en este manual de instrucciones
además del Manual de seguridad antes del uso.
Especificaciones
ESPECIFICACIONES
Fuente de luz Diodo de láser semiconductor
Longitud de onda del láser 630–680 nm visible
Potencia del láser <1,0 mW (cada rayo) PRODUCTO LÁSER CLASE 1
Rango de funcionamiento 30 m (±100') con detector
Precisión* (vertical) ±4 mm a 10 m (± 5/32" a 30')
Precisión* (nivel) ±4 mm a 10 m (± 5/32" a 30')
indicadores Indicador destellando: batería baja
Láser destellando: rango de inclinación excedido
Fuente de alimentación 3 baterías tamaño AA (4,5 VCC)
Temperatura de
funcionamiento -10 °C a 50 °C (20 °F a 120 °F)
Temperatura de
almacenamiento -20 °C a 60 °C (-5 °F a 140 °F)
Ambiental IP54
Teclado, Modos y LED.
Interruptor de energía.
El interruptor de ENCENDIDO/APAGADO se ubica cerca de la parte posterior de la herramienta
como se muestra en la figura 1. Cuando el interruptor (C) está en la posición APAGADO/
BLOQUEADO, la unidad se mantendrá apagada y el péndulo se bloqueará Cuando el interruptor
de encendido/apagado (C) está en la posición ENCENDIDO/DESBLOQUEADO, la unidad se
encenderá y el péndulo se liberará de la posición de bloqueo y se autonivelará.
Teclado.
El teclado ubicado en la parte superior de la herramienta contiene las teclas de activación para la
selección de los puntos láser o la función de línea.
Indicador de batería baja.
El DW0811 está equipado con un indicador de batería baja en el teclado como se muestra en la
Figura 2. La luz del indicador se ubica en el teclado. Cuando la luz parpadea, las baterías están
bajas y deben reemplazarse. El láser puede continuar operando por un tiempo breve hasta que las
baterías se agoten por completo. Una vez que se instalen las baterías nuevas y el láser se encienda
nuevamente, la luz del indicador se mantendrá verde.
Indicador de fuera de rango de inclinación
El DW0811 está equipado con un indicador fuera de rango en el teclado como se muestra en la
Figura 2. Cuando el rango de inclinación (inclinación > 4°) se ha excedido, el LED se encenderá
y el rayo láser parpadeará. El rayo parpadeante indica que se ha excedido el rango de inclinación
y que la herramienta NO ESTÁ A NIVEL (O PLOMADA) Y NO DEBE USARSE PARA DETERMINAR
O MARCAR EL NIVEL (O PLOMADA). Intente cambiar la posición del láser en una superficie más
nivelada.
Baterías y alimentación
Su herramienta láser requiere 3 baterías AA. (E)
Use solo baterías nuevas de alta calidad para obtener mejores resultados.
• Verifique que las baterías estén en buenas condiciones. Si la luz del indicador de batería baja
parpadea, debe reemplazar las baterías.
• Para extender la duración de las baterías, apague el láser cuando no trabaja o marca el rayo.
Instalación
NIVELACIÓN DEL LÁSER
Esta herramienta posee autonivelación. Está calibrada en fábrica para encontrar plomada
cuando se coloca en una superficie plana dentro de 4° del nivel. Si la herramienta está calibrada
correctamente, no deben realizarse ajustes manuales.

Vea Comprobación de calibración en campo.
 
suave y plana.
 
            
            
Comprobación de calibración en campo.
   Comprobación de calibración
encampo.
FUNCIONAMIENTO
Encendido y apagado del láser (Fig. 6)
• Con el láser apagado, colóquelo en una superficie estable y plana. Encienda el
láser deslizando el interruptor de encendido/apagado (A) a la posición ENCENDIDO/
DESBLOQUEADO.
• Active o desactive la función deseada usando el teclado (B) ubicado en el lateral de la
herramienta. Puede proyectar una línea horizontal (C) y una línea vertical (D) de 360°
• Apague el láser deslizando el interruptor de encendido/apagado (A) a la posición de
bloqueo.
El DW0811 está equipado con un mecanismo de péndulo de bloqueo. Esta función solo se activa
cuando el láser se apaga.
Uso del láser
Los rayos están a nivel o en plomada si se ha comprobado la calibración (vea Comprobación
de calibración en campo) y el rayo láser no parpadee (vea Indicador de fuera de rango de
inclinación).
La herramienta puede usarse para transferir puntos usando cualquier combinación de los cinco
rayos y/o líneas horizontales.
USO DEL LÁSER CON ACCESORIOS
El láser está equipado con roscas hembra de 1/4" x 20 y 5/8" x 11 en la parte inferior de la unidad.
Estas roscas pueden usarse para alojar accesorios actuales o futuros de DeWALT. Use solo
accesorios DeWALT especificados para usar con este producto. Siga las instrucciones incluidas
con el accesorio.
ADVERTENCIA: Como los accesorios, fuera de los ofrecidos por DeW, no han sido

      eW con
este producto.
Los accesorios recomendados para usar con su herramienta están disponibles a un costo adicional
con su distribuidor local o centro de servicio autorizado. Si necesita asistencia para ubicar un
accesorio, contacte a DeWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286,
llame al 1-800-4-DeWALT (1-800-433-9258) o visite nuestro sitio web: www.DeWALT.com.
Comprobación de calibración en campo
Precisión de la nivelación
(Vea la Figura 1 )
La comprobación de calibración debe realizarse usando una distancia no menor a la distancia de
las aplicaciones para las que se usará la herramienta.
Si tiene preguntas o comentarios, puede contactarnos.
1-800-4-DeWALT • www.dewalt.com

Page 4
1. Coloque la herramienta láser en un trípode y cerca de la pared N.° 1 como se muestra en
la Fig. 1. Encienda una línea horizontal y vertical. Marque la intersección de los puntos P1.
2. Rote la herramienta láser 180° y marque el punto P2en la intersección de las líneas en la
pared N.° 2
3. Mueva la herramienta láser cerca de la pared N.° 2 y alinee el punto P3en el punto
marcado anteriormente P2
4. Gire la herramienta láser 180° y marque el punto P4en la pared N.° 1
5. Mida la distancia vertical entre P1 y P4para obtener D3.
Si la medición es mayor a los valores que se indican a continuación, el láser debe ser reparado
en un centro de servicio autorizado.
Distancia entre las paredes Medición entre las marcas
(D3)
3 m (10') 3 mm (1/8")
6 m (20') 5,5 mm (7/32")
10 m (30') 8 mm (5/16")
Precisión del rayo horizontal
(Vea la Figura 2)
1. Coloque la herramienta láser como se muestra con el láser ENCENDIDO. Apunte el rayo
vertical hacia la primera esquina o hacia un punto de referencia definido. Mida la mitad de
la distancia D1y marque el punto P1.
2. Gire la herramienta láser y alinee el rayo láser vertical delantero con el punto P1. Marque el
punto P2donde se cruza el rayo láser horizontal y vertical.
3. Gire la herramienta láser y apunte el rayo vertical hacia la segunda esquina o punto de
referencia definido. Marque el punto P3de tal forma que esté verticalmente en línea con
los puntos P1y P2.
4. Mida la distancia vertical D2entre el punto más alto y más bajo.
Si la medición es mayor a los valores que se indican a continuación, el láser debe ser reparado
en un centro de servicio autorizado.
Distancia entre las paredes Medición entre las marcas
(D3)
3 m (10') 3 mm (1/8")
6 m (20') 5,5 mm (7/32")
10 m (30') 8 mm (5/16")
Precisión del rayo vertical
(Vea la Figura 3)
1. Mida la altura de un punto de referencia para obtener la distancia D1. Coloque la
herramienta láser como se muestra con el láser ENCENDIDO. Apunte el rayo vertical
hacia el punto de referencia. Marque los puntos P1, P2y P3como se muestra.
2. Mueva la herramienta láser al lado opuesto del punto de referencia y alinee el mismo rayo
vertical con P2y P3.
3. Mida las distancias horizontales entre P1y el rayo vertical de la segunda ubicación.
Si la medición es mayor a los valores que se indican a continuación, el láser debe ser reparado
en un centro de servicio autorizado.
Distancia entre las paredes Medición entre las marcas
(D3)
3 m (10') 3 mm (1/8")
6 m (20') 5,5 mm (7/32")
10 m (30') 8 mm (5/16")
Figura 1
D1
P1
D3
D2
P1
D2
P2
D1
D2
D1
P1
D2
P2= P3
D1
P4
P2= P3
180°
180°
P1
P4
Figura 2
Figura 3
P1
D1
P2
P1
D1
P3
P2
P2D2
P1
P3
P1
D1
D1
2
D1
2
D1
2
D1
2
D1
2
P1
L
D1
2 x L
P2
P3
D2
P1
P4
L1L2
P1
L
D1
2 x L
P2
P3
P4
+
-
+
FIG. 4
A
B
360º
C
D
FIG. 5
E
FIG. 6
FIG. 7

Page 5
MANUEL D'INSTRUCTIONS
DeWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286
(JULY13) Nº de pièce79002844 Copyright © 2013 DeWALT
DW0811 Pointeur laser autonivelant transversal/d'alignement à 360°
POUR TOUTE QUESTION OU TOUT COMMENTAIRE AU SUJET DE CET OUTIL OU DE
TOUT AUTRE OUTIL DeWALT, APPELER SANS FRAIS AU NUMÉRO : 1 800 4-DeWALT
(1 800 433-9258).
Sécurité
AVERTISSEMENT:
www.DeWALT.com.


ÉTIQUETTES D'AVERTISSEMENT
Pour des raisons pratiques et de sécurité, l'étiquette suivante a été apposée sur le laser.
ATTENTION: RAYONNEMENT LASER - NE JAMAIS FIXER LE FAISCEAUÉQUIPEMENT
LASER DE CATÉGORIE 2
Renseignements sur le laser
Le niveau au laser DW0811 est un laser de catégorie2 conforme aux normes 21 CFR 1040.10
et 1040.11 à l'exception des dérogations prévues par l'avis nº50 en date du 24juin2007.
Aperçu du produit
Le niveau au laser DW0811 est un outil laser autonivelant pouvant être utilisé pour un alignement
horizontal (niveau), vertical (aplomb) et d'angle droit. Complètement assemblé, il comporte des
fonctions permettant un réglage rapide et facile. Avant de l'utiliser, veuillez lire et comprendre
toutes les consignes de ce manuel d'instructions ainsi que le guide de sécurité.
Fiche technique
FICHE TECHNIQUE
Source lumineuse Diode laser à semi-conducteur
Longueur d'onde du laser 630 à 680nm visible
Puissance laser <1,0mW (par faisceau) ÉQUIPEMENT LASER DE
CATÉGORIE 1
Portée ± 30m (100pi) avec détecteur
Précision* (à la verticale) ± 4mm à 9m (5/32po à 30pi)
Précision* (niveau) ± 4mm à 9m (5/32po à 30pi)
Voyants Voyant clignotant: pile faible
Laser clignotant : dépassement de la plage
d'inclinaison
Source d'alimentation 3piles AA (4,5Vc.c.)
Température d'utilisation De -10 °C à 50 °C (20 °F à 120 °F)
Température d'entreposage De -20°C à 60°C (-5°F à 140°F)
Environnement IP54
Clavier, modes et voyant à DEL
Interrupteur d'alimentation
L'interrupteur Marche/Arrêt se trouve au dos de l'outil, comme illustré à la figure 1. Lorsque
l'interrupteur (C) est en position ARRÊT/BLOQUÉ, l'appareil est éteint et le pendule est bloqué.
Lorsque l'interrupteur Marche/Arrêt (C) est en position MARCHE/DÉBLOQUÉ, l'appareil est
allumé, le pendule et débloqué et la fonction d'autonivelage est active.
Clavier
Le clavier situé au-dessus de l'outil comporte des touches d'activation permettant de choisir
entre les fonctions de points ou de ligne laser.
Voyant de pile faible
L'appareilDW0811 est doté d'un voyant de pile faible, comme illustré à la figure 2. Ce voyant
est situé sur le clavier. Lorsqu'il clignote, les piles sont faibles et doivent être remplacées. Le laser
continuera à fonctionner quelque temps pendant que les piles se déchargent. Une fois les piles
neuves installées et le laser rallumé, le voyant reste vert.
Voyant d'erreur d'inclinaison
L'appareilDW0811 est doté d'un voyant d'erreur d'inclinaison situé sur le clavier, comme illustré
à la figure 2. Lorsque la plage d'inclinaison (inclinaison > 4°) est dépassée, le voyant s'allume et
clignote et le faisceau laser se met à clignoter. Le clignotement du faisceau laser indique que la
plage d'inclinaison a été dépassée et que l'outil N'EST PAS DE NIVEAU (OU D'APLOMB) ET NE
DOIT PAS SERVIR À DÉTERMINER OU À MARQUER LE NIVEAU (OU L'APLOMB). Essayer de
repositionner le laser sur une surface plus à niveau.
Piles et alimentation
Votre outil laser a besoin de 3pilesAA. (E)
Pour obtenir de meilleurs résultats, n'utiliser que des piles neuves de qualité supérieure.
• Vérifier qu'elles sont en bon état. Lorsque le voyant de pile faible clignote, il faut remplacer
les piles.
• Pour prolonger les piles, éteindre le laser lorsque vous ne l'utilisez pas ou que vous marquez
le faisceau.
Réglage
MISE À NIVEAU DU LASER
Cet outil est autonivelant. Il est étalonné en usine pour trouver l'aplomb à condition d'être posé
sur une surface plane d'une inclinaison maximale de 4°. Tant qu'il est bien étalonné, il n'est pas
nécessaire de le régler manuellement.
Vérification de l'étalonnage
sur place.
 
 
 

Vérification de l'étalonnage sur place.
            Vérification de l'étalonnage
surplace.
FONCTIONNEMENT
Marche et arrêt du laser (fig.6)
• Placer le laser éteint sur une surface plane et stable. L'allumer en glissant l'interrupteur
Marche/Arrêt (A) en position MARCHE/DÉBLOQUÉ.
• Activer ou désactiver la fonction souhaitée à l'aide du clavier (B) situé sur le côté de l'outil. Il
peut projeter une ligne horizontale à 360°(C) et une ligne verticale (D)
• Pour éteindre le laser, glisser l'interrupteur Marche/Arrêt (A) en position de blocage.
Le modèleDW0811 est équipé d'un mécanisme de blocage à mouvements de pendule. Cette
fonction ne s'active que lorsque l'on éteint le laser.
Utilisation du laser
Les faisceaux seront de niveau ou d'aplomb si l'étalonnage a été vérifié (voir Vérification de
l'étalonnage sur place) et si le faisceau laser ne clignote pas (voir Voyant d'erreur d'inclinaison).
Il est possible d'utiliser l'outil pour reporter des points à l'aide d'une combinaison des cinq faisceaux
et de la ligne horizontale.
UTILISATION DU LASER AVEC ACCESSOIRES
Des filets de vis femelles de 6,35 mm (1/4po) x 20 et 15,8 (5/8po) x11 se trouvent sous l'appareil.
Ils servent à fixer des accessoires DeWALT existants ou futurs. N'utiliser que les accessoires
DeWALT conçus pour ce produit. Respecter les consignes fournies avec l'accessoire.
AVERTISSEMENT: 
par DeW
eW.
Les accessoires recommandés pour l'utilisation avec cet outil sont en vente chez un détaillant
local ou un centre de service autorisé. Si vous avez besoin d'aide pour trouver un accessoire,
communiquer avec DeWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286,
composer le 1 800 4-DeWALT (1 800 433-9258) ou consulter notre site Web: www.DeWALT.com.
Vérification de l'étalonnage sur place
Précision du nivellement
(Voir la figure 1)
Il est important de vérifier l'étalonnage sur une distance au moins équivalente à celle de l'installation
pour laquelle le laser sera utilisé.
Pour toute question ou tout commentaire, communiquer avec nous.
1 800 4-DeWALT • www.dewalt.com

Page 6
1. Placer l'outil laser sur un trépied proche du mur1, comme illustré à la figure1. Projeter
une ligne horizontale et une ligne verticale. Marquer l'intersection des points P1.
2. Faire pivoter l'outil laser à 180° et marquer le point P2à l'intersection des lignes sur
lemur2.
3. Placer l'outil laser près du mur2 et aligner le point P3sur le point P2 marqué plus tôt.
4. Faire pivoter l'outil laser à 180° et marquer le point P4sur le mur1.
5. Mesurer la distance verticale entre P1 et P4pour obtenir D3.
Si la mesure est supérieure aux valeurs indiquées ci-dessous, le laser doit être réparé dans un
centre de service autorisé.
Distance entre les murs Mesure entre les marques
(D3)
3m (10pi) 3mm (1/8po)
6m (20pi) 5,5mm (7/32po)
9m (30pi) 8mm (5/16po)
Précision du faisceau horizontal
(Voir la figure 2)
1. Placer l'appareil laser comme illustré. Le laser doit être allumé. Diriger le faisceau vertical
vers le premier angle ou un point de référence établi. Mesurer la moitié de la distance D1
et marquer le point P1.
2. Faire pivoter l'outil laser et aligner le faisceau laser vertical frontal sur le point P1. Marquer
le point P2où se croisent les faisceaux laser horizontal et vertical.
3. Faire pivoter l'outil laser et diriger le faisceau vertical vers le deuxième angle ou point de
référence établi. Marquer le point P3de manière à ce qu'il soit verticalement aligné avec
les points P1et P2.
4. Mesurer la distance verticale D2entre le point le plus haut et le point le plus bas.
Si la mesure est supérieure aux valeurs indiquées ci-dessous, le laser doit être réparé dans un
centre de service autorisé.
Distance entre les murs Mesure entre les marques
(D3)
3m (10pi) 3mm (1/8po)
6m (20pi) 5,5mm (7/32po)
9m (30pi) 8mm (5/16po)
Précision du faisceau vertical
(Voir la figure 3)
1. Mesurer la hauteur d'un point de référence pour obtenir la distance D1. Placer l'appareil
laser comme illustré. Le laser doit être allumé. Diriger le faisceau vertical vers un point de
référence. Marquer les points P1, P2et P3comme illustré.
2. Placer l'outil laser à l'autre extrémité du point de référence et aligner le même faisceau
vertical avec P2et P3.
3. Depuis le deuxième emplacement, mesurer les distances horizontales entre P1et le
faisceau vertical.
Si la mesure est supérieure aux valeurs indiquées ci-dessous, le laser doit être réparé dans un
centre de service autorisé.
Distance entre les murs Mesure entre les marques
(D3)
3m (10pi) 3mm (1/8po)
6m (20pi) 5,5mm (7/32po)
9m (30pi) 8mm (5/16po)
Figure 1
D1
P1
D3
D2
P1
D2
P2
D1
D2
D1
P1
D2
P2= P3
D1
P4
P2= P3
180°
180°
P1
P4
Figure 2
Figure 3
P1
D1
P2
P1
D1
P3
P2
P2D2
P1
P3
P1
D1
D1
2
D1
2
D1
2
D1
2
D1
2
P1
L
D1
2 x L
P2
P3
D2
P1
P4
L1L2
P1
L
D1
2 x L
P2
P3
P4
+
-
+
FIG. 4
A
B
360º
C
D
FIG. 5
E
FIG. 6
FIG. 7
