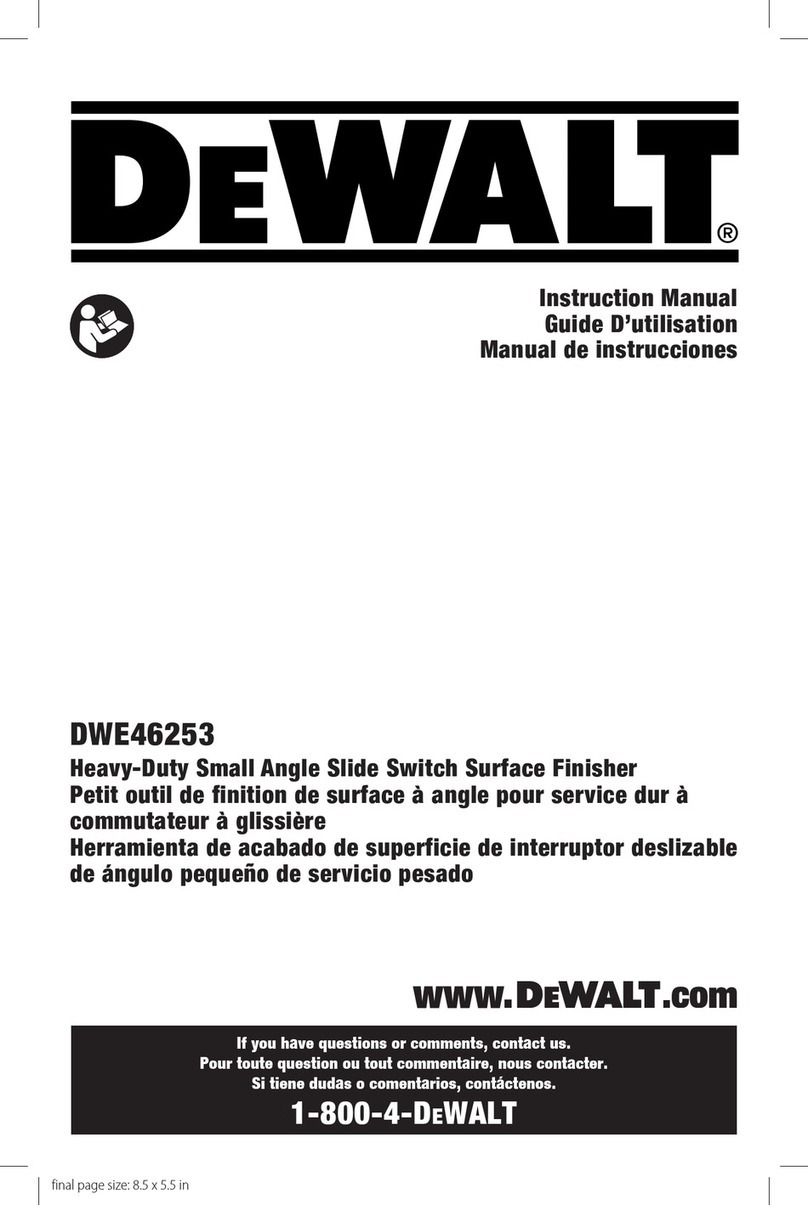

DeWalt DWE46253 User manual

If you have questions or comments, contact us.
Pour toute question ou tout commentaire, nous contacter.
Si tiene dudas o comentarios, contáctenos.
1-800-4-DeWALT
Instruction Manual
Guide D’utilisation
Manual de instrucciones
DWE46253
Heavy-Duty Small Angle Slide Switch Surface Finisher
Petit outil de finition de surface à angle pour service dur à
commutateur à glissière
Herramienta de acabado de superficie de interruptor deslizable
de ángulo pequeño de servicio pesado
final page size: 8.5 x 5.5 in

ENGLISH
English (original instructions) 1
Français (traduction de la notice d’instructions originale) 14
Español (traducido de las instrucciones originales) 29

ENGLISH
1
English (original instructions)
Definitions: Safety Alert Symbols and Words
This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk
of personal injury or property damage.
DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.
WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.
(Used without word) Indicates a safety related message.
NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.
WARNING! Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
seriousinjury.
WARNING: To reduce the risk of injury, read the
instructionmanual.
If you have any questions or comments about this or
any
DeWALT
tool, call us toll free at:
1-800-4-
DeWALT
(1-800-433-9258).
1 Spindle
2 Spindle lock button
3 Unthreaded backing
flange
4 Threaded locking flange
5 Bail handle
6 Guard
7 Guard release lever
8 Slider switch
9 Variable speed dial
10 LED Indicator
11 Dust port
12 Clamp adjusting screw
13 Replaceable brush skirt
14 Brush skirt removal hole
15 Edging door
16 Edging door tab
17 Side handle
18 Universal connector
19 Surface finishing wheel
Fig. A
8
1
6
7
9
43
11
13
14
12
15
16
17
210
5
18
19

ENGLISH
2
GENERAL POWER TOOL SAFETY WARNINGS
WARNING! Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
seriousinjury.
SAVE ALL WARNINGS AND
INSTRUCTIONS FOR FUTURE
REFERENCE
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
powertool.
1) Work Area Safety
a ) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b ) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust orfumes.
c ) Keep children and bystanders away while
operating a power tool. Distractions can cause you
to losecontrol.
2) Electrical Safety
a ) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electricshock.
b ) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed orgrounded.
c ) Do not expose power tools to rain or wet
conditions. Water entering a power tool will increase
the risk of electricshock.
d ) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electricshock.
e ) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electricshock.
f ) If operating a power tool in a damp location
is unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electricshock.
3) Personal Safety
a ) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personalinjury.
b ) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personalinjuries.
c ) Prevent unintentional starting. Ensure the
switch is in the off position before connecting to
power source and/or battery pack, picking up or
carrying the tool. Carrying power tools with your
finger on the switch or energizing power tools that
have the switch on invitesaccidents.
d ) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personalinjury.
e ) Do not overreach. Keep proper footing and
balance at all times. This enables better control of
the power tool in unexpectedsituations.
f ) Dress properly. Do not wear loose clothing or
jewelry. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewelry or
long hair can be caught in movingparts.
g ) If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-relatedhazards.
4) Power Tool Use and Care
a ) Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it wasdesigned.
b ) Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must
berepaired.
c ) Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety
measures reduce the risk of starting the power
toolaccidentally.
d ) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrainedusers.
e ) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tool’s operation. If damaged, have the power
tool repaired before use. Many accidents are
caused by poorly maintained powertools.
f ) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier tocontrol.
g ) Use the power tool, accessories and tool bits, etc.
in accordance with these instructions, taking

ENGLISH
3
into account the working conditions and the
work to be performed. Use of the power tool for
operations different from those intended could result
in a hazardoussituation.
5) Service
a ) Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool ismaintained.
SAFETY INSTRUCTIONS FOR ALL
OPERATIONS
Safety Warnings Common for Grinding,
Sanding, Wire Brushing, Surface Finishing
or Abrasive Cutting-Off Operations
a ) This power tool is intended to function as a
grinder, sander, wire brush, surface finisher
or cut-off tool. Read all safety warnings,
instructions, illustrations and specifications
provided with this power tool. Failure to follow all
instructions listed below may result in electric shock,
fire and/or seriousinjury.
b ) Do not use forpolishing.
c ) Do not use accessories which are not specifically
designed and recommended by the tool
manufacturer. Just because the accessory can
be attached to your power tool, it does not assure
safeoperation.
d ) The rated speed of the accessory must be at least
equal to the maximum speed marked on the
power tool. Accessories running faster than their
rated speed can break and flyapart.
e ) The outside diameter and the thickness of your
accessory must be within the capacity rating of
your power tool. Incorrectly sized accessories cannot
be adequately guarded orcontrolled.
f ) Threaded mounting of accessories must match
the grinder spindle thread. For accessories
mounted by flanges, the arbor hole of the
accessory must fit the locating diameter of the
flange. Accessories that do not match the mounting
hardware of the power tool will run out of balance,
vibrate excessively and may cause loss ofcontrol.
g ) Do not use a damaged accessory. Before each
use inspect the accessory such as abrasive
wheels for chips and cracks, backing pad for
cracks, tear or excess wear, wire brush for loose
or cracked wires. If power tool or accessory
is dropped, inspect for damage or install an
undamaged accessory. After inspecting and
installing an accessory, position yourself and
bystanders away from the plane of the rotating
accessory and run the power tool at maximum
no-load speed for one minute. Damaged
accessories will normally break apart during this
testtime.
h ) Wear personal protective equipment. Depending
on application, use face shield, safety goggles or
safety glasses. As appropriate, wear dust mask,
hearing protectors, gloves and workshop apron
capable of stopping small abrasive or workpiece
fragments. The eye protection must be capable
of stopping flying debris generated by various
operations. The dust mask or respirator must
be capable of filtrating particles generated by
your operation. Prolonged exposure to high intensity
noise may cause hearingloss.
i ) Keep bystanders a safe distance away from work
area. Anyone entering the work area must wear
personal protective equipment. Fragments of
workpiece or of a broken accessory may fly away and
cause injury beyond immediate area ofoperation.
j ) Hold the power tool by insulated gripping
surfaces only, when performing an operation
where the cutting accessory may contact hidden
wiring or its own cord. Cutting accessory contacting
a “live” wire may make exposed metal parts of the
power tool “live” and could give the operator an
electricshock.
k ) Position the cord clear of the spinning accessory.
If you lose control, the cord may be cut or snagged
and your hand or arm may be pulled into the
spinningaccessory.
l ) Never lay the power tool down until the
accessory has come to a complete stop. The
spinning accessory may grab the surface and pull the
power tool out of yourcontrol.
m ) Do not run the power tool while carrying it at
your side. Accidental contact with the spinning
accessory could snag your clothing, pulling the
accessory into yourbody.
n ) Regularly clean the power tool’s air vents. The
motor’s fan will draw the dust inside the housing and
excessive accumulation of powdered metal may cause
electricalhazards.
o ) Do not operate the power tool near flammable
materials. Sparks could ignite thesematerials.
p ) Do not use accessories that require liquid
coolants. Using water or other liquid coolants may
result in electrocution orshock.
q ) Do not use Type 11 (flaring cup) wheels on this
tool. Using inappropriate accessories can result
ininjury.
r ) Always use side handle. Tighten the handle
securely. The side handle should always be used to
maintain control of the tool at alltimes.
s ) When starting the tool with a new or
replacement wheel, or a new or replacement
wire brush installed, hold the tool in a well
protected area and let it run for one minute. If
the wheel has an undetected crack or flaw, it
should burst in less than one minute. If the wire
brush has loose wires, they will be detected.

ENGLISH
4
Never start the tool with a person in line with the
wheel. This includes theoperator.
t ) Use of accessories not specified in this manual
is not recommended and may be hazardous.
Use of power boosters that would cause the tool
to be driven at speeds greater than its rated speed
constitutesmisuse.
u ) Use clamps or another practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body leaves
it unstable and may lead to loss ofcontrol.
v ) Avoid bouncing the wheel or giving it rough
treatment. If this occurs, stop the tool and inspect the
wheel for cracks orflaws.
w ) Always handle and store wheels in a carefulmanner.
x ) Do not operate this tool for long periods of time.
Vibration caused by the operating action of this
tool may cause permanent injury to fingers,
hands, and arms. Use gloves to provide extra
cushion, take frequent rest periods, and limit daily
time ofuse.
y ) Air vents often cover moving parts and should be
avoided. Loose clothes, jewelry or long hair can be
caught in movingparts.
Kickback and Related Warnings
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other accessory.
Pinching or snagging causes rapid stalling of the rotating
accessory which in turn causes the uncontrolled power tool to
be forced in the direction opposite of the accessory’s rotation
at the point of thebinding.
For example, if an abrasive wheel is snagged or pinched by
the workpiece, the edge of the wheel that is entering into the
pinch point can dig into the surface of the material causing
the wheel to climb out or kick out. The wheel may either jump
toward or away from the operator, depending on direction
of the wheel’s movement at the point of pinching. Abrasive
wheels may also break under theseconditions.
Kickback is the result of tool misuse and/or incorrect operating
procedures or conditions and can be avoided by taking proper
precautions as given below:
a ) Maintain a firm grip on the power tool and
position your body and arm to allow you to resist
kickback forces. Always use auxiliary handle, if
provided, for maximum control over kickback or
torque reaction during start up. The operator can
control torque reaction or kickback forces, if proper
precautions aretaken.
b ) Never place your hand near the rotating
accessory. Accessory may kickback over yourhand.
c ) Do not position your body in the area where
power tool will move if kickback occurs. Kickback
will propel the tool in direction opposite to the wheel’s
movement at the point ofsnagging.
d ) Use special care when working corners, sharp
edges etc. Avoid bouncing and snagging the
accessory. Corners, sharp edges or bouncing have
a tendency to snag the rotating accessory and cause
loss of control orkickback.
e ) Do not attach a saw chain woodcarving blade
or toothed saw blade. Such blades create frequent
kickback and loss ofcontrol.
Safety Warnings Specific for Grinding and
Abrasive Cutting-Off Operations
a ) Use only wheel types that are recommended for
your power tool and the specific guard designed
for the selected wheel. Wheels for which the power
tool was not designed cannot be adequately guarded
and areunsafe.
b ) The grinding surface of center depressed
wheels must be mounted below the plane of
the guard lip. An improperly mounted wheel that
projects through the plane of the guard lip cannot be
adequatelyprotected.
c ) The guard must be securely attached to the
power tool and positioned for maximum safety,
so the least amount of wheel is exposed towards
the operator. The guard helps to protect the operator
from broken wheel fragments, accidental contact with
wheel and sparks that could igniteclothing.
d ) Wheels must be used only for recommended
applications. For example: do not grind with the
side of cut-off wheel. Abrasive cut-off wheels are
intended for peripheral grinding, side forces applied to
these wheels may cause them toshatter.
e ) Always use undamaged wheel flanges that
are of correct size and shape for your selected
wheel. Proper wheel flanges support the wheel
thus reducing the possibility of wheel breakage.
Flanges for cut-off wheels may be different from
grinding wheelflanges.
f ) Do not use worn down wheels from larger power
tools. Wheel intended for larger power tool is not
suitable for the higher speed of a smaller tool and
mayburst.
Additional Safety Warnings Specific for
Abrasive Cutting-Off Operations
a ) Do not “jam” the cut-off wheel or apply excessive
pressure. Do not attempt to make an excessive
depth of cut. Overstressing the wheel increases the
loading and susceptibility to twisting or binding of
the wheel in the cut and the possibility of kickback or
wheelbreakage.
b ) Do not position your body in line with and
behind the rotating wheel. When the wheel, at the
point of operation, is moving away from your body,
the possible kickback may propel the spinning wheel
and the power tool directly atyou.
c ) When wheel is binding or when interrupting
a cut for any reason, switch off the power tool
and hold the power tool motionless until the
wheel comes to a complete stop. Never attempt

ENGLISH
5
to remove the cut-off wheel from the cut while
the wheel is in motion otherwise kickback may
occur. Investigate and take corrective action to
eliminate the cause of wheelbinding.
d ) Do not restart the cutting operation in the
workpiece. Let the wheel reach full speed and
carefully reenter the cut. The wheel may bind,
walk up or kickback if the power tool is restarted in
theworkpiece.
e ) Support panels or any oversized workpiece
to minimize the risk of wheel pinching and
kickback. Large workpieces tend to sag under
their own weight. Supports must be placed under
the workpiece near the line of cut and near the edge of
the workpiece on both sides of thewheel.
f ) Use extra caution when making a “pocket
cut” into existing walls or other blind areas.
The protruding wheel may cut gas or water pipes,
electrical wiring or objects that can causekickback.
Safety Warnings Specific for Sanding
Operations
a ) Do not use excessively oversized sanding disc
paper. Follow manufacturers recommendations,
when selecting sanding paper. Larger sanding
paper extending beyond the sanding pad presents a
laceration hazard and may cause snagging, tearing of
the disc orkickback.
Safety Warnings Specific for Wire
Brushing Operations
a ) Be aware that wire bristles are thrown by the
brush even during ordinary operation. Do not
overstress the wires by applying excessive load
to the brush. The wire bristles can easily penetrate
light clothing and/orskin.
b ) If the use of a guard is recommended for wire
brushing, do not allow any interference of the
wire wheel or brush with the guard. Wire wheel
or brush may expand in diameter due to work and
centrifugalforces.
c ) Safety goggles or safety glasses with side shields
and a full face shield compliant with ANSI Z87.1
MUST be worn by the operator and others that
are within 50' (15.2 m) of the use of thisproduct.
Additional Safety Information
WARNING: ALWAYS use safety glasses. Everyday
eyeglasses are NOT safety glasses. Also use face or
dust mask if cutting operation is dusty. ALWAYS WEAR
CERTIFIED SAFETYEQUIPMENT:
• ANSI Z87.1 eye protection (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) hearing protection,
• NIOSH/OSHA/MSHA respiratoryprotection.
WARNING: Some dust created by power sanding,
sawing, grinding, drilling, and other construction
activities contains chemicals known to the State
of California to cause cancer, birth defects or
other reproductive harm. Some examples of these
chemicalsare:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other
masonry products, and
• arsenic and chromium from chemically-
treatedlumber.
Your risk from these exposures varies, depending on how
often you do this type of work. To reduce your exposure to
these chemicals: work in a well ventilated area, and work with
approved safety equipment, such as those dust masks that are
specially designed to filter out microscopicparticles.
• Avoid prolonged contact with dust from power
sanding, sawing, grinding, drilling, and other
construction activities. Wear protective clothing and
wash exposed areas with soap and water. Allowing
dust to get into your mouth, eyes, or lay on the skin may
promote absorption of harmfulchemicals.
WARNING: Use of this tool can generate and/
or disperse dust, which may cause serious and
permanent respiratory or other injury. Always use
NIOSH/OSHA approved respiratory protection
appropriate for the dust exposure. Direct particles
away from face andbody.
WARNING: Always wear proper personal hearing
protection that conforms to ANSI S12.6 (S3.19)
during use. Under some conditions and duration
of use, noise from this product may contribute to
hearingloss.
• An extension cord must have adequate wire size
(AWG or American Wire Gauge) for safety. The smaller
the gauge number of the wire, the greater the capacity
of the cable, that is, 16 gauge has more capacity than 18
gauge. An undersized cord will cause a drop in line voltage
resulting in loss of power and overheating. When using
more than one extension to make up the total length,
be sure each individual extension contains at least the
minimum wire size. The following table shows the correct
size to use depending on cord length and nameplate
ampere rating. If in doubt, use the next heavier gauge. The
lower the gauge number, the heavier thecord.
Minimum Gauge for Cord Sets
Volts Total Length of Cord in Feet
(meters)
120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)
240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)
Ampere Rating
American Wire Gauge
More
Than
Not
More
Than
0 6 18 16 16 14
610 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
The label on your tool may include the following symbols. The
symbols and their definitions are asfollows:
V.........................volts Hz .......................hertz

ENGLISH
6
min.....................minutes
or DC......direct current
......................Class I Construction
(grounded)
…/min.............. per minute
BPM....................beats per minute
IPM.....................impacts per minute
RPM....................revolutions per
minute
sfpm ...................surface feet per
minute
SPM....................strokes per minute
A.........................amperes
W........................watts
or AC........... alternating current
or AC/DC.... alternating or
direct current
......................Class II
Construction
(double insulated)
no.......................no load speed
n.........................rated speed
......................earthing terminal
.....................safety alert symbol
.....................visible radiation
.....................wear respiratory
protection
.....................wear eye
protection
.....................wear hearing
protection
.....................read all
documentation
SAVE THESE INSTRUCTIONS FOR
FUTURE USE
Motor
Be sure your power supply agrees with the nameplate
marking. Voltage decrease of more than 10% will cause loss
of power and overheating.
DeWALT
tools are factory tested;
if this tool does not operate, check powersupply.
COMPONENTS (FIG. A)
WARNING: Never modify the power tool or any part
of it. Damage or personal injury couldresult.
Refer to Figure A at the beginning of this manual for a
complete list ofcomponents.
Intended Use
Your heavy-duty small angle grinder has been designed
for professional grinding, sanding, wire brush, and cut-off
applications at various work sites (i.e., constructionsites).
DO NOT use under wet conditions or in presence of
flammable liquids orgases.
Your heavy-duty small angle grinders is a professional
power tool. DO NOT let children come into contact with the
tool. Supervision is required when inexperienced operators
use thistool.
Features
DWE46253
E-switch Protection™
The ON/OFF switch has a no-volt release function. In the
event of a power outage or other unexpected shut down,
the switch will need to be cycled (turned off and then on)
to restarttool.
E-Clutch™
This unit is equipped with an E-Clutch™ (Electronic Clutch),
which in the event of a high-load or wheel pinch, the unit
will be shut off to reduce the reaction torque to the user.
The switch needs to be cycled (turned off and then on) to
restarttool.
Brake
When the switch is released the motor immediately turns
off and electronically brakes stopping the accessoryquickly.
Kickback Brake™
When a severe pinch, stall, or bind-up event is sensed the
electronic brake engages with maximum force to quickly
stop the wheel, reduce the movement of the grinder, and
shut the grinder off. The switch needs to be cycled (turned
off and then on) to restarttool.
Constant Clutch™
When overloaded or stalled the motor torque is reduced. If
load is reduced the torque and RPM will increase. If the tool
is stalled for an extended amount of time it will shut-off and
require the switch to cycle torestart.
Variable Speed Dial (Fig. A)
WARNING: Regardless of the speed setting, the rated
speed of the accessory must be at least equal to the
maximum speed marked on the powertool.
The variable speed dial offers added tool control and
enables the tool to be used at optimum conditions to suit
the accessory andmaterial.
• Turn the dial9 to the desired level. Turn the dial to the
right for higher speed and to the left for lowerspeed.
LED Indicator (Fig. A)
The LED indicator 10 will remain lit green during normal
activity, or blink in a pattern of red light to alert you a
tool protection feature has been activated. Refer to the
LED Guide at the back of this manual for explanations of
blinkpatterns.
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of serious personal
injury, turn unit off and disconnect it from
power source before making any adjustments or
removing/installing attachments or accessories.
An accidental start-up can causeinjury.
Accessories
The capacity of the DWE46253 is 5" (125mm) x 1/4"
(6.35mm) grinding wheel or 5" diamond surface wheel with
included surface finishingshroud.
It is important to choose the correct guards, backing pads
and flanges to use with grinder accessories. See page13 for
information on choosing the correctaccessories.
WARNING: Handle and store all abrasive wheels
carefully to prevent damage from thermal shock, heat,
mechanical damage, etc. Store in a dry protected area
free from high humidity, freezing temperatures or
extreme temperaturechanges.
Guards
CAUTION: Guards must be used with all grinding
wheels, cutting wheels, sanding flap discs, wire
brushes, and wire wheels. The tool may be used
without a guard only when sanding and polishing
with conventional sanding and polishing bonnets.
Refer to Figure A to see guards provided with the

ENGLISH
7
unit. Some applications may require purchasing the
correct guard from your local dealer or authorized
servicecenter.
NOTE: Edge grinding and cutting can be performed with
Type 27 wheels designed and specified for this purpose;
6.35 mm thick wheels are designed for surface grinding
while thinner Type 27 wheels need to be examined for
the manufacturer's label to see if they can be used for
surface grinding or only edge grinding/cutting. A Type 1
guard must be used for any wheel where surface grinding
is forbidden. Cutting can also be performed by using a
Type41 wheel and a Type 1guard.
NOTE: See the Accessories Chart to select the proper
guard/ accessorycombination.
Adjusting and Mounting Guard (Fig. B, C)
CAUTION: Turn unit off and unplug the tool before
making any adjustments or removing or installing
attachments oraccessories.
CAUTION: BEFORE operating the tool, identify which
guard adjustment option your tool is setto.
Adjustment Options
For guard adjustment, the guard release lever7 engages
one of the alignment holes18 on the guard collar using
a ratcheting feature. Your grinder offers two options for
thisadjustment.
• One-touchTM: In this position the engaging face
is slanted and will ride over to the next alignment
hole when guard is rotated in a clockwise direction
(spindle facing user) but self-locks in the counter-
clockwisedirection.
• Two-touchTM:In this position the engaging face is
straight and squared off. It will NOT ride over to the next
alignment hole unless guard release lever is pressed and
held while simultaneously rotating the guard in either
a clockwise or counter-clockwise direction (spindle
facinguser).
One-TouchTM Two-TouchTM
7
28
20
Fig. B
Setting Guard Adjustment Options
To adjust the guard release lever7 for desired
adjustmentoption:
1. Remove screw28 using a T20bit.
2. Remove the guard release lever taking note of the
spring position. Choose the end of the lever for the
desired adjustment option. One-touch will use the
slanted end of the lever7 to engage the alignment
holes26 on the guard collar. Two-touch will use the
squaredend to engage the alignment holes26 on the
guardcollar.
3. Replace the lever, positioning the chosen end under the
spring20. Ensure the lever is in proper contact with
thespring.
4. Replace screw and torque to 2.0-3.0N-m. Ensure proper
installation with spring return function by depressing
guard release lever7.
Mounting Guard (Fig. C)
CAUTION:Prior to mounting guard, ensure the screw,
lever, and spring are fitted correctly before mounting
theguard.
1. With the spindle facing the operator, press and hold the
guard release lever7.
2. Align the lugs21 on the guard with the slots22 on
the gearcasecover.
3. Push the guard down until the guard lugs engage
and rotate them in the groove on the gear case cover.
Release the guard releaselever.
4. To position the guard:
One-touchTM: Rotate the guard clockwise into the
desired working position. Press and hold the guard
release lever7 to rotate the guard in the counter-
clockwisedirection.
Two-touchTM:Press and hold the guard release
lever7. Rotate the guard clockwise or counter-
clockwise into the desired workingposition.
NOTE: The guard body should be positioned between
the spindle and the operator to provide maximum
operatorprotection.

ENGLISH
8
The guard release lever should snap into one of the
alignment holes26 on the guard collar. This ensures
that the guard issecure.
5. To remove the guard, follow steps 1–3 of these
instructions inreverse.
Fig. C 26
22
21
7
Mounting and Removing Surface
Finishing Shroud (Fig. D)
WARNING: When loosening the clamp screw, make
sure the screw remains attached to theshroud.
1. Follow the mounting and removing guard instructions
in tool manual to remove the guard fromgrinder.
2. Loosen the clamp adjusting screw 12 on the surface
finishing shroud and align the tabs 23 on the surface
finishing shroud with the slots 24 on the grinder
gearcase.
3. Rotate the shroud into the desired working position.
The surface finishing shroud should be positioned
between the spindle and the operator to provide
operatorprotection.
24
23
12
Fig. D
4. Tighten the clamp adjusting screw 12 to ensure shroud
is secured to gearcase.
For optimal positioning, the diamond wheel should
ride above the brushes 1/8" (3.18mm). If diamond
wheel rides inside the shroud or stands taller than 1/4"
(6.35mm) the shroud will not workproperly.
NOTICE: If surface finishing shroud cannot be
tightened by the clamp adjusting screw, do not use
the tool and take the tool and surface finishing shroud
to a service center to repair or replace the surface
finishingshroud.
5. To remove the surface finishing shroud, loosen the
clamp adjusting screw, rotate the surface finishing
shroud to align the slots and tabs and pull up on the
surface finishingshroud.
Mounting Dry Diamond Surface Cup
Wheels (Fig. E)
Follow the mounting and using cutting wheels instructions
in the tool manual and mount the grinding wheel. DO NOT
use Type 1 cutting wheels or bonded abrasivewheels.
Dry diamond surface cup 19 wheels are recommended for
use with this shroud. The inner flange washer 3 should be
installed behind the wheel allowing tool free removal and
properfit.

ENGLISH
9
Fig. E
19
3
Dust Extraction (Fig. F)
WARNING: Use only power tools recommended by
D
e
WALT with thissurface finishingshroud.
For more information about D
e
WALT power tools
compatible with this surface finishing shroud, please
contact your local dealer, call 1–800–4-D
e
WALT (1–800–
433–9258) or visit our website www.
DeWALT
.com.
WARNING: The surface finishing shroud must be used
with a dust extractor system. ALWAYS wear certified
safety face and appropriate dustmask.
NOTE: Ensure hose connection issecure.
NOTE: The amount of dust retained by the dust extractor
vacuum is dependent on its filter system. Refer to the dust
extractor vacuum instruction manual for moreinformation.
All D
e
WALT dust collection shrouds are designed to work
with the D
e
WALT universal DWV9000connector.
1. Attach the DWV9000 connector 18 to your
dustcollector hose 27.
2. Unlock the DWV9000 connector 18 and slide onto
dustport 11.
3. Lock the DWV9000 connector 18 tosecure.
Fig. F
18
27
11
Traditional dust extractor vacuum
hoses
Attach recommended dust extractor vacuum hose to
dustport 11.
OPERATION
WARNING: To reduce the risk of serious personal
injury, turn unit off and disconnect it from
power source before making any adjustments or
removing/installing attachments or accessories.
An accidental start-up can causeinjury.
Proper Hand Position (Fig. G, H)
WARNING: To reduce the risk of serious personal injury,
ALWAYS use proper hand position asshown.
WARNING: To reduce the risk of serious personal
injury, ALWAYS hold securely in anticipation of a
suddenreaction.
Proper hand position requires one hand on the side
handle17, with the other hand on the body of the tool, as
shown in FigureG.
Fig. G
17
For surface finishing of masony or stone, proper hand
position requires one hand on the bail handle5, with the
other hand on the body of the tool, as shown in FigureH.
Fig. H
5
Slider Switch (Fig. A)
CAUTION: Hold the side handle and body of the tool
firmly to maintain control of the tool at start up and
during use and until the wheel or accessory stops
rotating. Make sure the wheel has come to a complete
stop before laying the tooldown.
NOTE: To reduce unexpected tool movement, do not
switch the tool on or off while under load conditions. Allow
the grinder to run up to full speed before touching the work
surface. Lift the tool from the surface before turning the tool
off. Allow the tool to stop rotating before putting itdown.

ENGLISH
10
WARNING: Before connecting the tool to a power
supply, be sure the slider switch is in the off position
by pressing the rear part of the switch and releasing.
Ensure the slider switch is in the off position as
described above after any interruption in power
supply to the tool, such as the activation of a ground
fault interrupter, throwing of a circuit breaker,
accidental unplugging, or power failure. If the slider
switch is locked on when the power is connected, the
tool will startunexpectedly.
To start the tool, slide the ON/OFF slider switch8 toward
the front of the tool. To stop the tool, release the ON/OFF
sliderswitch.
For continuous operation, slide the switch toward the front
of the tool and press the forward part of the switch inward.
To stop the tool while operating in continuous mode, press
the rear part of the slider switch andrelease.
Spindle Lock (Fig. A)
The spindle lock2 is provided to prevent the spindle from
rotating when installing or removing wheels. Operate the
spindle lock only when the tool is turned off, unplugged
from the power supply, and has come to a completestop.
NOTICE: To reduce the risk of damage to the tool, do
not engage the spindle lock while the tool is operating.
Damage to the tool will result and attached accessory
may spin off possibly resulting ininjury.
To engage the lock, depress the spindle lock button
and rotate the spindle until you are unable to rotate the
spindlefurther.
Surface Finishing of Masonry and Stone
NOTE: The amount of dust retained by the dust extractor
vacuum is dependent on its filter system. Refer to the dust
extractor vacuum instruction manual for moreinformation.
1. Ensure all assembly instructions have beencompleted.
2. Turn the dust extractor vacuum on as instructed in the
dust extractor vacuum instructionmanual.
3. Turn the tool on as instructed in the tool instruction
manual and allow it to reach full speed before making
contact with worksurface.
4. Place the surface finishing shroud to flat work surface
such as a floor or wall and begingrinding.
5. When surface finishing is complete, turn the tool off and
disconnect from the power source. Allow the tool to
stop rotating before laying itdown.
NOTE: The surface finishing shroud and dust extractor
vacuum will only be effective when used with a diamond
surface cup wheel on a flatsurface.
Handles
Attaching Side Handle (Fig. A)
WARNING: Before using the tool, check that the
handle is tightenedsecurely.
Screw the side handle17 tightly into one of the holes on
either side of the gear case. The side handle should always
be used to maintain control of the tool at alltimes.
Installation of the bail handle assembly
(Fig I, J)
1. Lightly pull thumbscrews 27 outwards from handle 5
so that their threaded ends are pulled insidehandle.
2. Place the handle assembly over the grinder gear case
aligning the thumbscrews with the threaded holes
and the ears on the gear case with the slots in the bail
handleassembly.
3. Tighten the thumbscrews to secure the handle to
thegrinder.
Fig. I
27
Adjustment of the bail handle angle
1. Loosen both thumbscrews 27 2 fullturns.
2. Rotate the handle 5 to the desired 45˚or 90˚position
making sure that the detent grovesalign.
3. Re-tighten the thumbscrews to secure the handle to
thegrinder.
Fig. J
5
Edging Use Application (Fig. A)
This concrete grinding shroud has a door feature to allow
flush grinding against awall.
1. Turn off the tool and disconnect from the powersource.
2. Using the edging door tab 16, rotate the edging door
until it snaps into the openpostion.
3. Connect the tool to the powersource.

ENGLISH
11
4. Position hands and body away from wheel and
dooropening.
5. Place the door edge flush to work surface, turn the tool
on and begin grinding. Remove the tool from work
surface before turning the tooloff.
6. When flush grinding is complete, turn off the tool and
disconnect from power source. Allow the tool to stop
rotating before laying itdown.
7. Using the edging door tab 16, rotate door until it snaps
into the closedposition.
MAINTENANCE
WARNING: To reduce the risk of serious personal
injury, turn unit off and disconnect it from
power source before making any adjustments or
removing/installing attachments or accessories.
An accidental start-up can causeinjury.
Replace Brush Skirt (Fig. A)
1. Turn off the tool and disconnect from powersource.
2. Push worn brush skirt from brush skirt removal
holes14.
3. Press new brush skirt into brush skirt removal holes
untilsecure.
Replacement brush skirts are available at extra cost from
your local dealer or authorized service center. If you need
assistance in locating any accessory, please contact
DeWALT
Industrial Tool Co., 701 East Joppa Road, Towson, MD
21286, call 1–800–4-
DeWALT
(1–800–433–9258) or visit our
website: www.
DeWALT
.com.
Cleaning
WARNING: Blow dirt and dust out of all air vents with
clean, dry air at least once a week. To minimize the risk
of eye injury, always wear ANSI Z87.1 approved eye
protection when performingthis.
WARNING: Never use solvents or other harsh
chemicals for cleaning the non-metallic parts of
the tool. These chemicals may weaken the plastic
materials used in these parts. Use a cloth dampened
only with water and mild soap. Never let any liquid
get inside the tool; never immerse any part of the tool
into aliquid.
Accessories
WARNING: Since accessories, other than those
offered by
DeWALT
, have not been tested with this
product, use of such accessories with this tool could be
hazardous. To reduce the risk of injury, only
DeWALT
recommended accessories should be used with
thisproduct.
Recommended accessories for use with your tool
are available at extra cost from your local dealer or
authorized service center. If you need assistance in
locating any accessory, please contact
DeWALT
Industrial
Tool Co., 701East Joppa Road, Towson, MD 21286, call
1-800-4-
DeWALT
(1-800-433-9258) or visit our website:
www.dewalt.com.
Repairs
WARNING: To assure product SAFETY and
RELIABILITY, repairs, maintenance and adjustment
(including brush inspection and replacement) should
be performed by a
DeWALT
factory service center
or a
DeWALT
authorized service center. Always use
identical replacementparts.
Register Online
Thank you for your purchase. Register your product nowfor:
• WARRANTY SERVICE: Registering your product will
help you obtain more efficient warranty service in case
there is a problem with yourproduct.
• CONFIRMATION OF OWNERSHIP: In case of
an insurance loss, such as fire, flood or theft, your
registration of ownership will serve as your proof
ofpurchase.
• FOR YOUR SAFETY: Registering your product will
allow us to contact you in the unlikely event a safety
notification is required under the Federal Consumer
SafetyAct.
Register online at www.dewalt.com/register.
Three Year Limited Warranty
DeWALT
will repair, without charge, any defects due to
faulty materials or workmanship for three years from
the date of purchase. This warranty does not cover part
failure due to normal wear or tool abuse. For further detail
of warranty coverage and warranty repair information,
visit www.dewalt.com or call 1-800-4-
DeWALT
(1-800-
433-9258). This warranty does not apply to accessories
or damage caused where repairs have been made
or attempted by others. THIS LIMITED WARRANTY IS
GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED
WARRANTY OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states do not allow
limitations on how long an implied warranty lasts or the
exclusion or limitation of incidental or consequential
damages, so these limitations may not apply to you. This
warranty gives you specific legal rights and you may have
other rights which vary in certain states orprovinces.In
addition to the warranty,
DeWALT
tools are covered byour:
1 YEAR FREE SERVICE
DeWALT
will maintain the tool and replace worn parts
caused by normal use, for free, any time during the first year
afterpurchase.
90 DAY MONEY BACK GUARANTEE
If you are not completely satisfied with the performance of
your
DeWALT
Power Tool, Laser, or Nailer for any reason, you
can return it within 90 days from the date of purchase with
a receipt for a full refund – no questionsasked.

ENGLISH
12
LATIN AMERICA: This warranty does not apply to products
sold in Latin America. For products sold in Latin America,
see country specific warranty information contained in
the packaging, call the local company or see website for
warrantyinformation.
FREE WARNING LABEL REPLACEMENT: If your warning
labels become illegible or are missing, call 1-800-4-
DeWALT
(1-800-433-9258) for a freereplacement.
LED Guide
The section provides a list of possible LED blink patterns,
their causes and corrective solutions. The user or
maintenance personnel can perform some corrective
actions, and others may require the assistance of qualified
D
e
WALT technician or yourdealer.
No-Volt Protection
Problem Solution
The switch is in the on position
and power has been applied. The
unit stayed off.
Cycle the switch to restart.
Kick Back Brake
Problem Solution
A pinch has been sensed by
the tool and the kickback brake
has activated.
Inspect accessory for damage from
pinch and replace if necessary.
Adjust work piece and tool
position as necessary and cycle
switch to restart.
Thermal Protection
Problem Solution
The unit has shut down to prevent
permanent damage due to
overheating.
Ensure intake and exhaust vents
are not blocked by users hands,
clothing or debris during use.
Reduce frequency of feathering
the tool on/off and cycle switch to
restart and/or unplug the unit and
then plug it back in.
Stall/Overload Protection
Problem Solution
The unit has been in a stalled
condition for an extended period
and it has shut down.
Remove load from tool and cycle
the switch to restart.
Problem Power Line
Problem Solution
The unit is running on a poor
quality power source like a low
quality generator. This power may
damage the tool.
Try another power source, reduce
extension cord length or reduce
equipment used on the power
source at one time.

ENGLISH
13
Wire Wheels
Type 27 guard*
3 - 5" * (76.2 - 127 mm)
wire cup brush
Type 27 guard*
4"-6" (100-150 mm) wire
wheel
Sanding Discs
rubber backing pad
sanding disc
sanding clamp nut
5" (125 mm) and 6" (150 mm) Grinding Wheels
Type 27 guard*
unthreaded backing flange
Type 27
depressed center wheel
threaded locking flange
Type 27 guard*
Type 27 hubbed wheel
5" (125 mm) and 6" (150 mm) Sanding Flap Discs
Type 27 guard*
unthreaded backing flange
non-hubbed sanding flap disc
threaded locking flange
Type 27 guard*
hubbed sanding flap disc
5" (125 mm) and 6" (150 mm) Cutting Wheels
Type 1/41 guard*
unthreaded backing flange
Type 27/42 depressed
center wheel, cutting only
threaded locking flange
Type 1/41 guard*
unthreaded backing flange
Type 1/41 abrasive cutting
wheel
threaded locking flange
Type 1/41 guard*
unthreaded backing flange
diamond cutting wheel
threaded locking flange
ACCESSORIES CHART
Type 1/41 guards are intended for use with Type 1/41 cutting wheels and Type 27 wheels marked for cutting only.
Grinding with wheels other than Type 27 and Type 29 require different accessory guards. Always use the smallest proper
guard possible that does not contact theaccessory.
Surface Finishing Pads
loop backing pad
surface finishing pad
* NOTE: A Type 27 or traditional Type 1/41 guard is available at extra cost from your local dealer or authorized servicecenter.

FRANÇAIS
14
Définitions : symboles et termes d'alarmes sécurité
Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations
dangereuses et de risques de dommages corporels ou matériels.
DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des
blessuresgraves.
AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la
mort ou des blessuresgraves.
ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des
blessures légères oumodérées.
(Si utilisé sans aucun terme) Indique un message propre à la sécurité.
AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait
pour l’éviter, pourrait poser des risques de dommages matériels.
AVERTISSEMENT! lire tous les
avertissements de sécurité et toutes
les directives. Le non-respect des
avertissements et des directives pourrait se
solder par un choc électrique, un incendie et/
ou une blessuregrave.
AVERTISSEMENT : afin de réduire le risque
de blessures, lire le mode d’emploi del’outil.
Pour toute question ou remarque au
sujet de cet outil ou de tout autre outil
DeWALT
, composez le numéro sans frais :
1-800-4-
DeWALT
(1-800-433-9258).
1 Broche
2 Bouton de verrouillage de la
broche
3 Bride de soutien non fileté
4 Bride de verrouillage taraudée
5 Poignée étrier
6 Carter
7 Levier de déverrouillage du
carter
8 Interrupteur à détente
9 Roulette de réglage de vitesse
10 Témoin DEL
11 Buse de dépoussiérage
12 Vis de réglage du collier de
serrage
13 Jupe de brosse remplaçable
14 Trou de retrait de la jupe de
brosse
15 Capot à bordure
16 Languette du capot à bordure
17 Poignée latérale
18 Connecteur universel
19 Disque de finition de surface
Français (traduction de la notice d’instructions originale)
5
Fig. A
8
1
6
7
9
4
3
11
13
14
12
15
16
17
2
18
10
19

FRANÇAIS
15
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX
POUR LES OUTILS ÉLECTRIQUES
AVERTISSEMENT! lire tous les avertissements de
sécurité et toutes les directives. Le non-respect
des avertissements et des directives pourrait se
solder par un choc électrique, un incendie et/ou une
blessuregrave.
CONSERVER TOUS LES
AVERTISSEMENTS ET TOUTES
LES DIRECTIVES POUR UN USAGE
ULTÉRIEUR
Le terme « outil électrique » cité dans les avertissements se
rapporte à votre outil électrique à alimentation sur secteur
(avec fil) ou par piles (sansfil).
1) Sécurité du lieu de travail
a ) Tenir l’aire de travail propre et bien éclairée.
Les lieux encombrés ou sombres sont propices
auxaccidents.
b ) Ne pas faire fonctionner d’outils électriques
dans un milieu déflagrant, tel qu’en présence de
liquides, de gaz ou de poussières inflammables.
Les outils électriques produisent des étincelles qui
pourraient enflammer la poussière ou lesvapeurs.
c ) Éloigner les enfants et les personnes à proximité
pendant l’utilisation d’un outil électrique. Une
distraction pourrait en faire perdre la maîtrise à
l’utilisateur.
2) Sécurité en matière d’électricité
a ) Les fiches des outils électriques doivent
correspondre à la prise. Ne jamais modifier la
fiche d’aucune façon. Ne jamais utiliser de fiche
d’adaptation avec un outil électrique mis à la
terre. Le risque de choc électrique sera réduit par
l’utilisation de fiches non modifiées correspondant à
laprise.
b ) Éviter tout contact physique avec des surfaces
mises à la terre comme des tuyaux, des
radiateurs, des cuisinières et des réfrigérateurs.
Le risque de choc électrique est plus élevé si votre corps
est mis à laterre.
c ) Ne pas exposer les outils électriques à la pluie ou
à l’humidité. La pénétration de l’eau dans un outil
électrique augmente le risque de chocélectrique.
d ) Ne pas utiliser le cordon de façon abusive.
Ne jamais utiliser le cordon pour transporter,
tirer ou débrancher un outil électrique. Tenir le
cordon éloigné de la chaleur, de l’huile, des bords
tranchants et des pièces mobiles. Les cordons
endommagés ou enchevêtrés augmentent les risques
de chocélectrique.
e ) Pour l’utilisation d’un outil électrique à
l’extérieur, se servir d’une rallonge convenant à
cette application. L’utilisation d’une rallonge conçue
pour l’extérieur réduira les risques de chocélectrique.
f ) S’il est impossible d’éviter l’utilisation d’un
outil électrique dans un endroit humide,
brancher l’outil dans une prise ou sur un circuit
d’alimentation dotés d’un disjoncteur de fuite à
la terre (GFCI). L’utilisation de ce type de disjoncteur
réduit les risques de chocélectrique.
3) Sécurité personnelle
a ) Être vigilant, surveiller le travail effectué et faire
preuve de jugement lorsqu’un outil électrique
est utilisé. Ne pas utiliser d’outil électrique en
cas de fatigue ou sous l’influence de drogues,
d’alcool ou de médicaments. Un simple moment
d’inattention en utilisant un outil électrique peut
entraîner des blessures corporellesgraves.
b ) Utiliser des équipements de protection
individuelle. Toujours porter une protection
oculaire. L’utilisation d’équipements de protection
comme un masque antipoussière, des chaussures
antidérapantes, un casque de sécurité ou des
protecteurs auditifs lorsque la situation le requiert
réduira les risques de blessurescorporelles.
c ) Empêcher les démarrages intempestifs. S’assurer
que l’interrupteur se trouve à la position
d’arrêt avant de relier l’outil à une source
d’alimentation et/ou d’insérer un bloc-piles, de
ramasser ou de transporter l’outil. Transporter
un outil électrique alors que le doigt repose sur
l’interrupteur ou brancher un outil électrique dont
l’interrupteur est à la position de marche risque de
provoquer unaccident.
d ) Retirer toute clé de réglage ou clé avant de
démarrer l’outil. Une clé ou une clé de réglage
attachée à une partie pivotante de l’outil électrique
peut provoquer des blessurescorporelles.
e ) Ne pas trop tendre les bras. Conserver
son équilibre en tout temps. Cela permet
de mieux maîtriser l’outil électrique dans les
situationsimprévues.
f ) S’habiller de manière appropriée. Ne pas porter
de vêtements amples ni de bijoux. Garder les
cheveux, les vêtements et les gants à l’écart des
pièces mobiles. Les vêtements amples, les bijoux ou
les cheveux longs risquent de rester coincés dans les
piècesmobiles.
g ) Si des composants sont fournis pour le
raccordement de dispositifs de dépoussiérage
et de ramassage, s’assurer que ceux-ci sont bien
raccordés et utilisés. L’utilisation d’un dispositif de
dépoussiérage peut réduire les dangers engendrés par
lespoussières.
4) Utilisation et entretien d’un outil
électrique
a ) Ne pas forcer un outil électrique. Utiliser l’outil
électrique approprié à l’application. L’outil
électrique approprié effectuera un meilleur travail,
de façon plus sûre et à la vitesse pour laquelle il a
étéconçu.

FRANÇAIS
16
b ) Ne pas utiliser un outil électrique dont
l’interrupteur est défectueux. Tout outil électrique
dont l’interrupteur est défectueux est dangereux et
doit êtreréparé.
c ) Débrancher la fiche de la source d’alimentation
et/ou du bloc-piles de l’outil électrique avant de
faire tout réglage ou changement d’accessoire
ou avant de ranger l’outil. Ces mesures préventives
réduisent les risques de démarrage accidentel de
l’outilélectrique.
d ) Ranger les outils électriques hors de la portée
des enfants et ne permettre à aucune personne
n’étant pas familière avec un outil électrique ou
son mode d’emploi d’utiliser cet outil. Les outils
électriques deviennent dangereux entre les mains
d’utilisateursinexpérimentés.
e ) Entretien des outils électriques. Vérifier si les
pièces mobiles sont mal alignées ou coincées,
si des pièces sont brisées ou présentent toute
autre condition susceptible de nuire au bon
fonctionnement de l’outil électrique. En cas de
dommage, faire réparer l’outil électrique avant
toute nouvelle utilisation. Beaucoup d’accidents
sont causés par des outils électriques malentretenus.
f ) S’assurer que les outils de coupe sont aiguisés et
propres. Les outils de coupe bien entretenus et affûtés
sont moins susceptibles de se coincer et sont plus
faciles àmaîtriser.
g ) Utiliser l’outil électrique, les accessoires, les
forets, etc. conformément aux présentes
directives en tenant compte des conditions de
travail et du travail à effectuer. L’utilisation d’un
outil électrique pour toute opération autre que celle
pour laquelle il a été conçu estdangereuse.
5) Réparation
a ) Faire réparer l’outil électrique par un réparateur
professionnel en n’utilisant que des pièces de
rechange identiques. Cela permettra de maintenir
une utilisation sécuritaire de l’outilélectrique.
CONSIGNES DE SÉCURITÉ POUR TOUTES LES
OPÉRATIONS
Avertissements de sécurité communs
pour les opérations de meulage, sablage,
nettoyage avec brosse ou finition de
surface et de découpe par disque abrasif
a ) Cet outil électrique est conçu pour fonctionner
comme meuleuse, sableuse, brosse de
nettoyage, polisseuse ou outil de découpe.
Lisez tous les avertissements de sécurité,
toutes les instructions, les illustrations et
les caractéristiques fournies avec cet outil
électrique. Ne pas suivre toutes les instructions
comprises aux présentes peut conduire à un choc
électrique, un incendie et/ou des blessuresgraves.
b ) Ne pas utiliser pour lepolissage.
c ) Ne pas utiliser d’accessoire non conçu
spécifiquement pour cet outil ou qui n’aurait pas
reçu une approbation spécifique du fabricant
de l’outil. En effet, il est parfois possible de fixer
un accessoire à l’outil électrique; toutefois, cela ne
garantit pas une utilisationsécuritaire.
d ) Le régime nominal de l’accessoire doit être au
moins égal au régime maximal inscrit sur l’outil
électrique. Les accessoires soumis à un régime plus
élevé que celui pour lequel ils sont conçus peuvent se
briser et êtreprojetés.
e ) Le diamètre externe et l’épaisseur de l’accessoire
doivent être adéquats pour la capacité de l’outil
électrique. Il est impossible de protéger l’utilisateur
d’un bris d’accessoire de mauvais calibre ou de le
maîtrisercorrectement.
f ) Les raccords filetés d’accessoires doivent
correspondre au filetage de la broche de la
meuleuse. Pour les accessoires à installation
par brides, l’alésage central de l’accessoire
doit correspondre au diamètre de référence
de la bride. Les accessoires ne correspondant pas
au dispositif d’installation de l’outil électrique ne
tourneront pas correctement, vibreront de façon
excessive et pourront causer la perte de contrôle de
l’outil.
g ) Ne jamais utiliser un accessoire endommagé.
Avant toute utilisation, inspecter la meule
abrasive à la recherche d’éclats et de fissures; le
tampon pour tout signe de fissures, déchirures
ou d’usure excessive; et la brosse métallique,
pour déceler s’il y a des fils métalliques fissurés
ou détachés. En cas de chute de l’outil ou
de l’accessoire, les inspecter à la recherche
de dommages ou insérer un accessoire non
endommagé. Après l’inspection et l’insertion
d’un accessoire, se positionner (l’utilisateur
ou quiconque aux alentours) hors du plan de
rotation de l’accessoire et faire tourner, pendant
une minute, l’outil électrique à plein régime, à
vide. Normalement, tout accessoire endommagé se
brisera au cours de cette période d’essai.
h ) Porter un équipement de protection individuelle.
Utiliser un masque facial, des lunettes de
sécurité ou des lunettes protectrices en fonction
de l’application. Au besoin, porter un masque
antipoussières, des protecteurs auditifs, des
gants et un tablier d’atelier capable d’arrêter
de petits fragments d’abrasifs ou de pièces. La
protection oculaire doit être en mesure d’arrêter tout
débris produit par les diverses opérations et le masque
antipoussières ou le respirateur, de filtrer les particules
produites par l’opération en cours. Une exposition
prolongée à un bruit d’intensité élevée pourrait causer
une perteauditive.
i ) Éloigner tout observateur à une distance
sécuritaire de la zone de travail. Toute personne

FRANÇAIS
17
qui pénètre dans la zone de travail devra
également porter un équipement de protection
individuelle. Il est possible qu’un fragment de pièce
ou un accessoire brisé soit projeté et provoque des
blessures au-delà de la zone immédiate detravail.
j ) Tenir l’outil électrique par les surfaces isolées
prévues à cet effet pendant toute utilisation où
l’organe de coupe pourrait entrer en contact
avec des fils électriques cachés ou son propre
cordon. Tout contact de l’organe de coupe avec un fil
sous tension mettra les parties métalliques exposées
de l’outil électrique sous tension et électrocutera
l’utilisateur.
k ) Positionner le cordon d’alimentation hors
d’atteinte de l’accessoire en mouvement. En
cas de perte de maîtrise, il est possible de couper
ou d’effilocher le cordon et la main ou le bras de
l’utilisateur risqueraient d’être happés par l’accessoire
enmouvement.
l ) Ne jamais déposer l’outil électrique avant
l’immobilisation complète de l’accessoire.
L’accessoire en mouvement risquerait de mordre dans
la surface et de projeter l’outilélectrique.
m ) Mettre l’outil hors tension pour tout
déplacement de celui-ci par l’utilisateur. Un
contact accidentel avec l’accessoire en mouvement
pourrait happer les vêtements de l’opérateur et
projeter l’accessoire contre soncorps.
n ) Nettoyer régulièrement les évents de l’outil
électrique. Le ventilateur du moteur aspirera la
poussière à l’intérieur du boîtier. Une accumulation
excessive de poudre métallique représente un danger
d’origineélectrique.
o ) Ne pas faire fonctionner l’outil électrique à
proximité de matières inflammables. Les étincelles
produites risquent de lesenflammer.
p ) Ne pas utiliser d’accessoires qui exigent
l’utilisation d’un liquide de refroidissement.
L’utilisation d’eau ou de tout autre liquide
de refroidissement pourrait se solder par une
électrocution ou une secousseélectrique.
q ) Ne jamais utiliser de meules de type11 (boisseau
conique) sur cet outil. L’utilisation d’accessoires
inadéquats peut se solder par desblessures.
r ) Toujours se servir de la poignée latérale. La fixer
solidement. La poignée latérale doit être utilisée pour
maîtriser l’outil en touttemps.
s ) Au démarrage de l’outil avec une meule ou
une brosse métallique neuve, ou après l’avoir
changée, maintenir l’outil dans un espace
sécuritaire et le laisser tourner une minute. Si le
disque était affecté d’une fêlure ou d’un défaut caché,
il éclaterait en moins d’une minute. Si des fils de la
brosse métallique étaient lâches, cela serait alors
détecté. Ne jamais démarrer l’outil lorsque quelqu’un
se tient directement devant le disque, y compris
l’utilisateur.
t ) L’utilisation d’accessoires non spécifiés dans
ce manuel n’est pas recommandée et peut être
dangereuse. L’utilisation de compresseurs pour faire
fonctionner l’outil à une vitesse supérieure à sa vitesse
nominale estprohibée.
u ) Utiliser des serre-joints, ou tout autre moyen,
pour fixer et soutenir le matériau sur une surface
stable. Tenir la pièce à la main ou contre son corps
offre une stabilité insuffisante qui pourrait vous en
faire perdre lecontrôle.
v ) Protéger le disque contre tout choc ou traitement
brutal. Si c’était le cas, arrêter l’outil et vérifier que la
meule ne comporte ni fissures nidéfauts.
w ) Manipuler et stocker les meules en prenant
systématiquement desprécautions.
x ) Ne pas utiliser cet outil de façon prolongée. Les
vibrations inhérentes à l’utilisation de cet outil
posent des risques de dommages corporels
permanents aux doigts, mains et bras. Utiliser
des gants pour en atténuer l’impact, faire des pauses
fréquentes, et en limiter l’usagejournalier.
y ) Prendre des précautions à proximité des évents,
car ils cachent des pièces mobiles. Les vêtements
amples, bijoux ou cheveux longs pourraient s’y
faireprendre.
Avertissements de recul intempestif et
autres dangers
L’effet de rebond est une réaction soudaine d’une meule,
d’un tampon, d’une brosse ou d’un tout autre accessoire, en
mouvement, qui est pincé ou qui s’accroche. Un pincement
ou un accrochage provoque un arrêt rapide de l’accessoire en
mouvement qui, à son tour, projette l’outil électrique, hors de
maîtrise, dans la direction opposée à la rotation de l’outil au
point degrippage.
Par exemple, si une meule abrasive se pince ou s’accroche
dans la pièce, le bord de la meule introduite au point de
pincement peut mordre dans la surface de la pièce et
projeter la meule hors de la rainure. La meule peut être
projetée vers l’opérateur ou dans la direction opposée selon
le sens de rotation de la meule au point de pincement. Il est
également possible que les meules abrasives se brisent dans
cesconditions.
Un effet de rebond est le résultat d’une mauvaise utilisation de
l’outil et/ou de procédures ou conditions de fonctionnement
incorrectes. Il peut être évité en prenant les précautions
nécessaires telles que décrites ci-dessous:
a ) Saisir fermement l’outil électrique et positionner
le corps et les bras de sorte à résister à la
force de l’effet de rebond. Utiliser toujours la
poignée auxiliaire, s’il y en a une, pour contrôler
au maximum l’effet de rebond ou le couple
de réaction au démarrage. Avec de bonnes
précautions, l’opérateur est en mesure de contrôler le
couple de réaction ou l’effet derebond.
b ) Ne jamais placer les mains près de l’accessoire en
mouvement. Il pourrait en effet être projeté sur celles-
ci en cas derebond.

FRANÇAIS
18
c ) Ne pas positionner le corps dans la trajectoire
probable de l’outil électrique, en cas de rebond.
Au moment du grippage, l’outil sera projeté dans la
direction opposée au déplacement de lameule.
d ) Être particulièrement attentif lors de travaux
dans un coin, sur des bords tranchants, etc.
Éviter de faire rebondir l’accessoire. Éviter tout
type de grippage de l’accessoire. Un travail dans
un coin ou sur des bords tranchants ou un travail en
faisant rebondir l’accessoire provoquent souvent un
grippage et une perte de maîtrise de l’outil ou un effet
derebond.
e ) Ne pas fixer de lame de tronçonneuse pour
sculpter le bois ou de lame de scie dentée. Ces
types de lames provoquent des effets de rebond et des
pertes de maîtrisefréquents.
Avertissements de sécurité spécifiques
aux opérations de meulage et de coupe
par abrasion
a ) Utiliser uniquement les types de meules
recommandés pour l’outil électrique ainsi que le
capot protecteur particulier conçu pour la meule
sélectionnée. Il est impossible de bien protéger
l’opérateur lors de l’utilisation de meules non conçues
pour l’outil. En effet, le capot protecteur sera alors
inadéquat et l’utilisation de la meule,dangereuse.
b ) La surface de meulage des meules à moyeu
déporté doit être posée sous la contre plaque
de la lèvre du carter. Le carter aide à protéger
l’utilisateur contre toute projection de fragments et
contre tout contact accidentel avec la meule ainsi qu’à
protéger les vêtements des étincelles qui pourraient
lesenflammer.
c ) Il faut fixer solidement le capot protecteur à
l’outil électrique et le positionner pour maximiser
la sécurité de l’opérateur, soit en minimisant
la surface exposée de la meule en direction
de l’opérateur. En effet, le capot protecteur sert à
protéger l’opérateur contre la projection de fragments
de meule brisée et de contact accidentel avec
celle-ci.
d ) Utiliser uniquement les meules pour les
applications prévues pour chacune d’entre elles.
Par exemple: ne pas meuler avec le bord d’une
meule tronçonneuse. Les meules tronçonneuses
par abrasion sont conçues pour travailler en
périphérie. L’application de forces latérales sur ces
meules risquerait de les faireéclater.
e ) Toujours utiliser des brides de meule intactes, de
la bonne dimension et de la forme appropriée
pour la meule sélectionnée. Les brides de
meule appropriées supportent bien la meule et
réduisent ainsi la possibilité d’un bris de meule.
Les brides conçues pour les meules tronçonneuses
pourraient différer des brides pour meules àponçage.
f ) Ne pas utiliser de meule usée en provenance
d’outil de dimension plus importante. Ces meules,
prévues pour un outil électrique plus grand, ne
conviennent pas au régime plus élevé d’un outil de
plus petite dimension et pourraientéclater.
Avertissements de sécurité
supplémentaires spécifiques aux
opérations de coupe par abrasion
a ) Ne pas «coincer» la meule tronçonneuse ou
ne pas appliquer une pression excessive. Ne
pas essayer de couper à une profondeur trop
importante. Une contrainte excessive sur la meule
accroîtra la charge et la possibilité de tordre ou
de gripper la meule dans le trait de coupe et ainsi
provoquer un effet de rebond ou un bris de lameule.
b ) Ne pas positionner le corps sur la trajectoire de la
meule en mouvement ni derrière celle-ci. Lorsque
la meule, au point de contact avec la pièce, s’éloigne
du corps de l’opérateur, un effet de rebond potentiel
risque de projeter la meule en rotation, ainsi que
l’outil, en direction de l’utilisateur.
c ) Lorsque la meule se grippe ou lors de l’arrêt
d’une coupe pour une raison quelconque, mettre
l’outil hors tension et maintenir l’outil immobile
jusqu’à l’arrêt complet de la meule. Ne jamais
essayer de retirer la meule tronçonneuse du
trait de coupe alors que celle-ci est encore en
mouvement. Une telle pratique risquerait de
provoquer un effet de rebond. Rechercher et
prendre l’action corrective nécessaire pour éliminer les
causes du grippage de lameule.
d ) Ne pas reprendre la coupe avec la meule dans
le trait de coupe de la pièce. Attendre que la
meule soit à plein régime puis la réinsérer
soigneusement dans le trait de coupe. Si l’outil
électrique redémarrait avec la meule appuyée sur la
pièce, celle-ci risquerait de gripper, de se déplacer ou
dereculer.
e ) Pour réduire le risque de pincement ou de recul
de la meule, soutenir les panneaux ou toute
autre pièce surdimensionnée. Les grandes pièces
tendent à s’affaisser sous leur propre poids.
Disposer des appuis sous la pièce, le long de la ligne
de coupe et près du bord de la pièce, des deuxcôtés
de lameule.
f ) Faire particulièrement attention lors de la
réalisation de «découpe en poche» dans des
murs existants ou d’autres zones sans visibilité.
La portion de la meule faisant saillie risque de couper
un tuyau d’alimentation en eau ou en gaz, des fils
électriques ou des objets pouvant provoquer un effet
derebond.
Avertissements de sécurité spécifiques
aux opérations de ponçage
a ) Ne pas utiliser un papier pour disque abrasif
excessivement surdimensionné. Respecter les
recommandations des fabricants lors de la
