DFI 661GX-MLV User manual

661GX-MLV
System Board User’s Manual
Carte Mère Manuel Pour Utilisateur
System-Platine Benutzerhandbuch
Manual del Usuario de Placas Base
ÐóêîâîäñòâîÏîëüçîâàòåëÿ
935-661FX3-000
85700511

2
Quick Setup Guide
1
Quick Setup
Guide
Copyright
This publication contains information that is protected by copyright. No part of it
may be reproduced in any form or by any means or used to make any
transformation/adaptation without the prior written permission from the copyright
holders. This publication is provided for informational purposes only. The
manufacturer makes no representations or warranties with respect to the
contents or use of this manual and specifically disclaims any express or implied
warranties of merchantability or fitness for any particular purpose. The user will
assume the entire risk of the use or the results of the use of this document.
Further, the manufacturer reserves the right to revise this publication and make
changes to its contents at any time, without obligation to notify any person or
entity of such revisions or changes. © 2004. All Rights Reserved.
Trademarks
Product names or trademarks appearing in this manual are for identification
purpose only and are the properties of the respective owners.
Caution
To avoid damage to the system, use the correct AC input voltage range.....
To reduce the risk of electric shock, unplug the power cord before removing the
system chassis cover for installation or servicing. After installation or servicing,
cover the system chassis before plugging the power cord.
Battery: 1. Danger of explosion if battery incorrectly replaced. 2. Replace only
with the same or equivalent type recommend by the manufacturer. 3. Dispose of
used batteries according to the battery manufacturer’s instructions.
Notice
The system board and accessories in the package may not come similar to the
information stated in this manual. This may differ in accordance to the sales region
or models in which it was sold. For more information about the standard
package in your region, please contact your dealer or sales representative.
FCC and DOC Statement on Class B
This equipment has been tested and found to comply with the limits for a Class
B digital device, pursuant to Part 15 of the FCC rules. These limits are designed
to provide reasonable protection against harmful interference when the
equipment is operated in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in accord-
ance with the instruction manual, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur
in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment
off and on, the user is encouraged to try to correct the interference by one or
more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and the receiver.
• Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
• Consult the dealer or an experienced radio TV technician for help.
Notice:
1. The changes or modifications not expressly approved by the party
responsible for compliance could void the user's authority to operate the
equipment.
2. Shielded interface cables must be used in order to comply with the emission
limits.

3
1
Quick Setup Guide
Quick Setup
Guide
Table of Contents
Chapter 1
Quick Setup Guide.............................................
Chapter 2
English......................................................................
Chapter 3
Français....................................................................
Chapter 4
Deutsch...............................................................................
Chapter 5
Español............................................................................
Chapter 6
Ðóññêèé......................................................................
4
11
15
19
23
27

4
Quick Setup Guide
1
Quick Setup
Guide
1.1 System Board Layout
Chapter 1 - Quick Setup Guide
KB/Mouse
Parallel
COM
VGA
1
+12V power
Socket 478
USB 1-2
LAN
USB 3-4
Line-out
Line-in
Mic-in
LAN
Phy
I/O
chip
BIOS
1CD-in
Audio
Codec
1
Front audio
1
S/PDIF
SiS
661GX
SiS
964
1CPU fan
DDR 2 DDR 1
1
ATX
power
1
FDD
1
Primary IDE
SecondaryIDE
Battery
1
1
SATA 2
SATA 1
1
Clear CMOS (JP1)
1
NB fan
AGP
1 1
USB 5-6 USB 7-8
1
System fan
1
HD-LED RESET SPEAKER
PWR-LED ATX-SW
PCI 1
PCI 2
PCI 3

5
1
Quick Setup Guide
Quick Setup
Guide
1.2 Jumper
1.2.1 Clear CMOS Data
1.3 Rear Panel I/O Ports
2-3 On:
Clear CMOS Data
1-2 On: Normal
(default)
X
JP1 312
312
PS/2
K/B
PS/2
Mouse Parallel
RJ45
LAN
USB 3-4COM VGA
Line-out
Line-in
Mic-in
USB 1
USB 2

6
Quick Setup Guide
1
Quick Setup
Guide
1.4 I/O Connectors
USB 4
USB 3
W
USB 5-6
W
USB 7-8
USB 2
USB 1
W
1
VCC
-Data
+Data
Ground
Key
VCC
-Data
+Data
Ground
N. C.
210
9
1.4.1 Universal Serial Bus Ports
1.4.2 Audio
W
Front audio
Mic
Mic Power
AuD_R_Out
N. C.
AuD_L_Out
GND
AuD_Vcc
Key
10
9
AuD_R_Return
AuD_L_Return
1
2
Line-out
Line-in
Mic-in
W

7
1
Quick Setup Guide
Quick Setup
Guide
14
Right audio
channel
Left audio
channel
Ground Ground

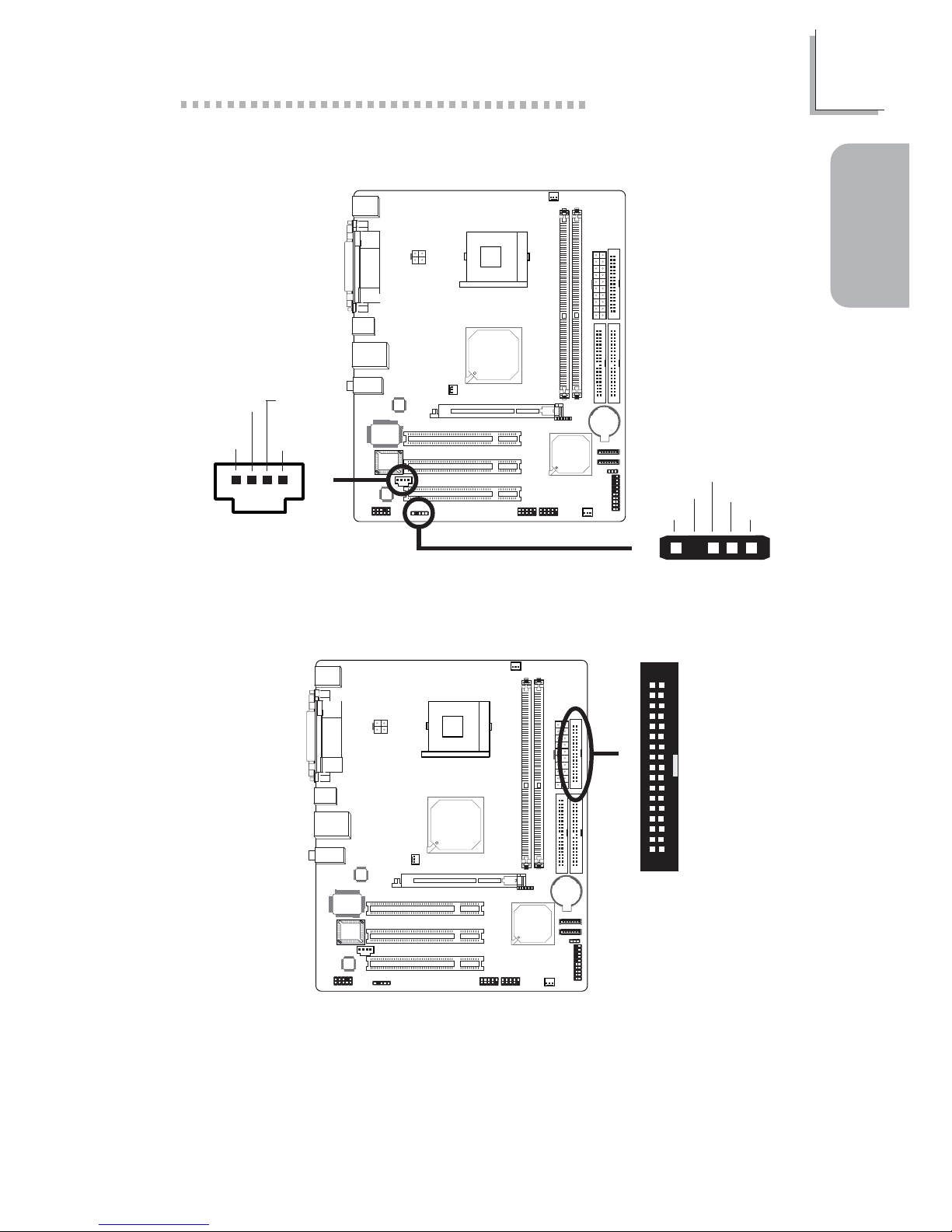

1.4.3 CD-in and S/PDIF Connectors
W
W
15
VCC
Key
SPDIF out
GND
SPDIF in
CD-in
S/PDIF
1.4.4 Floppy Disk Drive Connector
34 33
21
X

8
Quick Setup Guide
1
Quick Setup
Guide

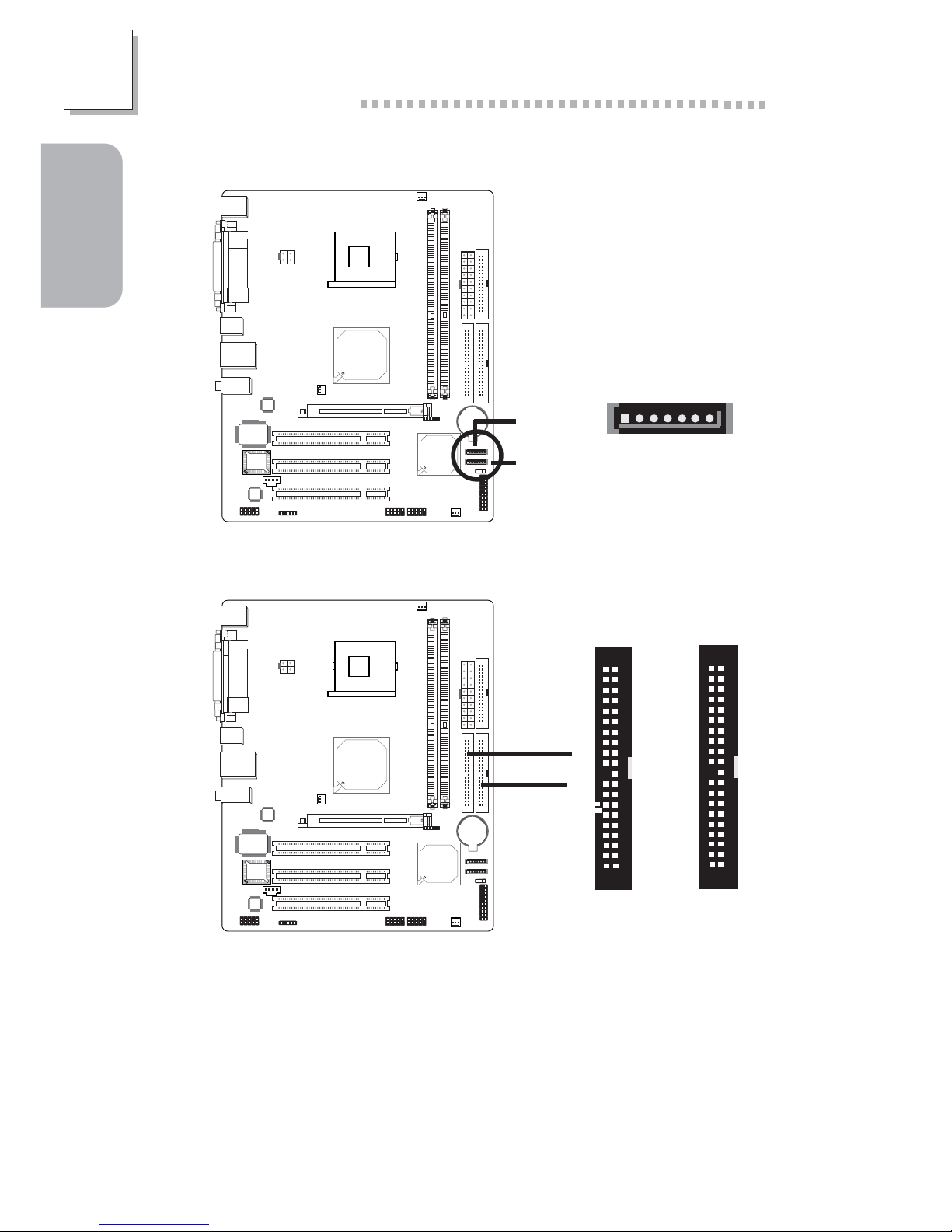

1.4.5 SATA Connectors
17
GND
TXP
TXN
GND
RXN
RXP
GND
SATA 1
SATA 2
1.4.6 IDE Disk Drive Connectors
40 39
21
40 39
21
X
X
Prim. IDE
Sec. IDE

9
1
Quick Setup Guide
Quick Setup
Guide
1.4.7 Cooling Fan Connectors
X
13
Ground
Power
N.C.
X13
Ground
Power
N.C.
1
3N. C.
Power
Ground
X
CPU fan
System fan
NB fan
1.4.8 Power Connectors
X
+12V
10
1
20
11
3.3V
3.3V
Ground
+5V
Ground
+5V
Ground
PW-OK
5VSB
+5V
3.3V
-12V
Ground
PS-ON
Ground
Ground
Ground
-5V
+5V
X4
31
2
+12V
Ground
Ground
+12V

10
Quick Setup Guide
1
Quick Setup
Guide
1.4.9 Front Panel Connectors
X
J13
PWR-LED
ATX-SW
HD-LED
RESET
SPEAKER
21
2019
Pin
3
5
14
16
8
10
18
20
7
9
13
15
17
19
2
4
6
HD-LED
(Primary/Secondary IDE LED)
Reserved
ATX-SW
(ATX power switch)
Reserved
RESET
(Reset switch)
SPEAKER
(Speaker connector)
PWR-LED
(Power/Standby LED)
Pin Assignment
HDD LED Power
HDD
N. C.
N. C.
PWRBT+
PWRBT-
N. C.
N. C.
Ground
H/W Reset
Speaker Data
N. C.
Ground
Speaker Power
LED Power (+)
LED Power (+)
LED Power (-) or Standby Signal

11
2
English
English
2.1 Features and Specifications
Processor
• Intel®Pentium®4 (Prescott and Northwood) processor up to
3.06GHz
- Intel Hyper-ThreadingTechnology
- FSB: 533MHz
• Intel®Celeron®processor
- 400MHz system data bus
Chipset
• SiS®chipset
- North bridge: SiS®661GX
- South bridge: SiS®964
System Memory
• Two 184-pin DDR DIMM sockets
• Supports 4 banks up to 2GB using PC1600 (DDR200),
PC2100 (DDR266), PC2700 (DDR333) and PC3200
(DDR400) unbuffered DDR SDRAM DIMM, 2.6V type
• 16Mb, 64Mb, 128Mb, 256Mb and 512Mb SDRAM technology
with page size from 2KB up to 16KB
BIOS
• Award BIOS, Windows®98SE/2000/ME/XP Plug and Play
compatible
• Supports SCSI sequential boot-up
• Flash EPROM for easy BIOS upgrades
• Supports DMI 2.0 function
• 2Mbit flash memory
Energy Efficient Design
• ACPI STR (Suspend to RAM) function
• Wake-On-PS/2 Keyboard/Mouse
• Wake-On-USB Keyboard/Mouse
Chapter 2 - English

12
English
2
English
• Wake-On-Ring (external modem)
• Wake-On-LAN
• RTC timer to power-on the system
• AC power failure recovery
Onboard Graphics Features
• Bi-directional 16-bit data bus
• Performs 1GB/s bandwidth in 133MHz x 4 mode
• 3D graphics accelerator
- Built-in high performance 256-bit 3D engine
- Supports Ultra-AGPIITM up to 2.7GB/s bandwidth
- Up to 166MHz 3D engine clock speed
• 2D graphics accelerator
- Built-in hardware command queue
- Supports memory-mapped, zero wait-state, burst engine
write
- Maximum 128MB frame buffer with linear addressing
Onboard Audio Features
• AC'97 2.2 extension compliant codec
• Supports Microsoft®DirectSound/DirectSound 3D
• AC’97 supported with full duplex, independent sample rate
converter for audio recording and playback
• S/PDIF-in/out interface
• 6-channel audio output
Onboard LAN Features
• Phy fast ethernet controller
• Integrated IEEE 802.3, 10BASE-T and 100BASE-TX compatible
PHY
• 32-bit PCI master interface
• Integrated power management functions
• Full duplex support at both 10 and 100 Mbps
• Supports IEEE 802.3u auto-negotiation
• Supports wire for management

13
2
English
English
Serial ATA Interface with RAID
• Supports two SATA (Serial ATA) interfaces which are compli-
ant with SATA 1.0 specification (1.5Gbps interface)
• Supports RAID 0, RAID 1 and JBOD
PCI Bus Master IDE Controller
• Supports ATA/33, ATA/66, ATA/100 and ATA/133 hard drives
• UDMA Modes 3, 4, 5 and 6 Enhanced IDE (data transfer rate
up to 133MB/sec.)
• Bus mastering reduces CPU utilization during disk transfer
• Supports ATAPI CD-ROM, LS-120 and ZIP
Processor Socket
• Socket 478
AGP (Accelerated Graphics Port)
• Supports AGP 8x up to 2132MB/sec. and AGP 4x up to
1066MB/sec. bandwidth for 3D graphics applications
Rear Panel I/O Ports (PC 99 color-coded connectors)
• 4 USB 2.0/1.1 ports
• 1 RJ45 LAN port
• 1 DB-9 serial port
• 1 DB-15VGA port
• 1 DB-25 parallel port
• 1 mini-DIN-6 PS/2 mouse port
• 1 mini-DIN-6 PS/2 keyboard port
• 3 audio jacks: line-out, line-in and mic-in
I/O Connectors
• 2 connectors for 4 additional external USB 2.0/1.1 ports
• 1 front audio connector for external line-out and mic-in jacks
• 1 CD-in internal audio connector
• 1 S/PDIF-in/out connector
• 2 Serial ATA connectors
• 2 IDE connectors
• 1 floppy drive connector

14
English
2
English
• 2 ATX power supply connectors
• CPU fan and chassis fan connectors
Expansion Slots
• 1 AGP slot
• 3 PCI slots
PCB
• 4 layers, microATX form factor
• 24.4cm (9.6") x 20cm (7.87")
2.2 Package Checklist
The system board package contains the following items:
!The system board
!A user’s manual
!One Serial ATA cable
!One IDE cable for ATA/33/66/100/133 IDE drives
!One 34-pin floppy disk drive cable
!One SATA RAID floppy diskette
!One “Mainboard Utility” CD
If any of these items are missing or damaged, please contact your
dealer or sales representative for assistance.

15
3
Français
Français
3.1 Caractéristiques et Spécifications
Processeur
• Les processeurs Intel®Pentium®4 (Prescott et Northwood)
supporte jusqu’à 3.06GHz
- IntelTechnologie Hyper-Threading
- FSB: 533MHz
• Processeur Intel®Celeron®
- 400MHz vitesse du bus
Chipset
• SiS®chipset
- Pont Nord: SiS®661GX
- Pont Sud: SiS®964
Mémoire Système
• 2 sockets DDR DIMM 184 broches
• Supporte 4 bancs de mémoire jusqu’à 2GB en utilisant les
modules PC1600 (DDR200), PC2100 (DDR266), PC2700
(DDR333) et PC3200 (DDR400) non-tamponnés. DDR
SDRAM DIMM, type 2.6V
• Technologie SDRAM 16Mb, 64Mb, 128Mb, 256Mb et 512Mb
avec la page de 2KB à 16KB
BIOS
• Compatible avec Award BIOS, Windows®98SE/2000/ME/XP
Plug and Play
• Supporte l’amorçage séquentiel SCSI
• EPROM Flash pour une mise à niveau facile du BIOS
• Supporte la fonction DMI 2.0
• Mémoire Flash 2Mbit
Design à Haut Rendement Énergétique
• ACPI STR (Suspend to RAM) fonction
• Réveil-Sur-PS/2 Clavier/Souris
Chapter 3 - Français

16
Français
3Français
Français
• Eveil Clavier/Souris USB
• Eveil Sonnerie
• Réveil Par Le Réseau
• Minuterie RTC pour allumer le système
• Récupération après Défaillance d’Alimentation CA
Fonctions Graphiques Intégrées
• Bus de données de 16 bits bi-directionnel
• Bande passante de 1GB/s dans le mode de 133MHz x 4
• Accélérateur graphique 3D
- Moteur 3D 256 bits de haute perfromance intégré
- Soutien de l’Ultra-AGPIITM jusqu’à 2.7GB/s de bande
passante
- Jusqu’à 166MHZ de vitesse d’horloge du moteur 3D
• Accélérateur graphique 2D
- Queue de commandes intégrée
- Soutien de la mémoire mappée, du moteur d’écriture
rafale sans état d’attente
- Tampon de trame maximal de 128MB à l’adressage linéaire
Caractéristiques Audio sur Carte
• Codec conforme à l’extension AC’97 2.2
• Supporte DirectSound de Microsoft® / DirectSound 3D de
Microsoft®
• AC’97 supporté avec full duplex, convertisseur de vitesse
d’échantillonnage indépendant pour enregistrement audio et
lecture.
• Interface entrée/sortie S/PDIF
• Sortie audio 6-canaux
Fonctionnalités Onboard LAN
• Utilise le contrôleur Phy
• IEEE 802.3, 10BASE-T et 100BASE-TX intégrés compatibles
PHY
• Interface maître PCI 32 bits
• Fonctions de gestion d’alimentation intégrées
• Support Full duplex à 10 et 100 Mbps
• Supporte l’auto négociation IEEE 802.3u
• Support câble pour la gestion

17
3
Français
Français
Interface Serial ATA RAID
• Supportant 2 interface SATA (Serial ATA) compatible avec la
spécification SATA 1.0 (bande passante à 1.5Gbps)
• Supporte RAID 0, RAID 1 and JBOD
Contrôleur IDE de BUS Maître PCI
• Supporte des disques durs ATA/33, ATA/66, ATA/100 et
ATA/133
• IDE Améliorés Mode 3, 4, 5 et 6 UDMA (vitesse de transfert
de données allant jusqu’à 133Mo/sec.)
• La gestion de Bus réduit l’utilisation du CPU pendant les
transferts sur disque
• Supporte les CD-ROM ATAPI, LS-120 et ZIP
Socket Processeur
• Socket 478
AGP (Accelerated Graphics Port)
• Supporte 8x AGP avec une bande passante allant jusqu’à
2132Mo/sec et 4x AGP avec une bande passante allant jusqu’à
1066Mo/sec pour les applications graphiques 3D
Le Panneau des Ports Entrée/Sortie en Arrière
(Connecteurs PC 99 avec codes couleur)
• 4 ports USB 2.0/1.1
• 1 port RJ45 LAN
• 1 port série DB-9
• 1 portVGA DB-15
• 1 port parallèle DB-25
• 1 port souris PS/2 mini-DIN-6
• 1 port clavier PS/2 mini-DIN-6
• 3 prises audio: ligne de sortie (line-out), ligne d’entrée (line-
in) et entrée micro (mic-in)

18
Français
3Français
Français
Connecteurs Entrée/Sortie
•2 connecteurs pour 4 ports USB 2.0/1.1 supplémentaires
• 1 connecteur audio de l’avant pour la sortie ligne et l’entrée
micro
• 1 connecteur CD-in audio internes
• 1 connecteur entrée/sortie S/PDIF
• 2 connecteurs Serial ATA
• 2 connecteurs IDE
• 1 connecteur de lecteur de disquettes
• 2 connecteurs d’alimentation ATX
• Connecteurs de ventilateurs de CPU et de châssis
Logements d’Extension
• 1 slot AGP
• 3 slots PCI
PCB
• 4 couches, facteur de forme microATX
• 24.4cm (9.6") x 20cm (7.87")
3.2 Liste deVérification de l’Emballage
L’emballage de la carte système contient les éléments suivants:
!1 carte système
!1 manuel utilisateur
!1 câble série ATA
!1 câble IDE pour les lecteurs IDE ATA/33/66/100/133
!1 câble 34 broches pour lecteur de disquette
!1 disquette SATA RAID
!1 CD “Mainboard Utility”
Si l’un de ces éléments n’était pas dans l’emballage ou s’il était
endommagé, veuillez contacter votre revendeur ou votre
représentant.

19
4
Deutsch
Deutsch
4.1 Leistungsmerkmale undTechnische Daten
Prozessor
• Intel®Pentium®4 (Prescott und Northwood) Prozessor von bis
zu 3.06GHz
- Intel Hyper-ThreadingTechnologie
- FSB: 533MHz
• Intel®Celeron®Prozessor
- 400MHz Systemdatenbus
Chipsatz
• SiS®chipset
- Nordbrücke: SiS®661GX
- Südbrücke: SiS®964
Systemspeicher
• 2 184-Stift DDR DIMM Buchsen
• Hält 4 Datenbanken des Speichers bis 2GB durch die
Moduln: PC1600 (DDR200), PC2100 (DDR266), PC2700
(DDR333) und PC3200 (DDR400) ohne Dämpfer DDR
SDRAM DIMM, 2.6V-Typ
• 16Mb, 64Mb, 128Mb, 256Mb und 512Mb Technoloqie-SDRAM
mit der Seite bis 2KB zu 16KB
BIOS
• Kompatibilität mit Award BIOS, Windows®98SE/2000/ME/XP
Plug and Play
• Unterstützung des sequentiellen SCSI-Ladens
• Flash EPROM für ein einfaches Aktualisieren des BIOS
• Unterstützung der DMI-2.0-Funktion
• Flash-Speicher (2Mbit)
Energomisches Design
• ACPI STR (Suspend to RAM) funktion
• Wecken bei Betätigung der PS/2 Tastatur/Maus
Chapter 4 - Deutsch

20
Français
4Deutsch
Deutsch
• Wecken bei USB-Tastatur/Maus
• Wecken bei Klingeln
• Wecken des Systems durch das Netzwerk
• RTC-Taktgeber zum Einschalten des Systems
• Wiederherstellung der Wechselstromversorgung nach einem
Ausfall
Die Einbaufunktionen die Schaubilder
• Bi-richtender 16-bit Reifen
• Die Durchlaßfähigkeit ist 1GB/s im Regime 133MHz x 4
• Die graphische 3D-Beschnigung
- Ein hochleistungsfähiger 256-bit 3D-Einbauschieber
- Halt Ultra-AGPIITM mit der Durchlaßfähigkeit bis 2.7GB/s
- Die Taktfrequenz des 3D-Schebers ist 166MHz
• Die graphische 2D-Beschnigung
- Der einbauen Gerätebefehl
- Hält der Mapped-Speicher, der Nullstillstand, der Schieber
der Spitzenaufnahme
- Der Maximaldämpfer des 128MB-Gstelles mit der
Linienadressierung
Audiomerkmale auf Platine
• Codec für AC’97 2.2-Erweiterung
• Unterstützung der Microsoft DirectSound/DirectSound 3D
• AC’97 Unterstützung des Audiotreiber und Audiowiedergabe
• S/PDIF-In/Aus-Schnittstelle
• 6-Kanal-Audioausgang
Merkmale des LANs auf Platine
• Benutzung des Phy für die Fast-Ethernet-Verbindung
• Integrierter IEEE 802.3, 10BASE-T und 100BASE-TX
kompatibler PHY
• 32-Bit-PCI-Master-Schnittstelle
• Integrierte Power-Management-Funktionen
• Vollduplex-Unterstützung bei 10 und 100 Mbps
• Unterstützung der IEEE-802.3u-Auto-Negotiation
• Unterstützung des Leiters für das Management
