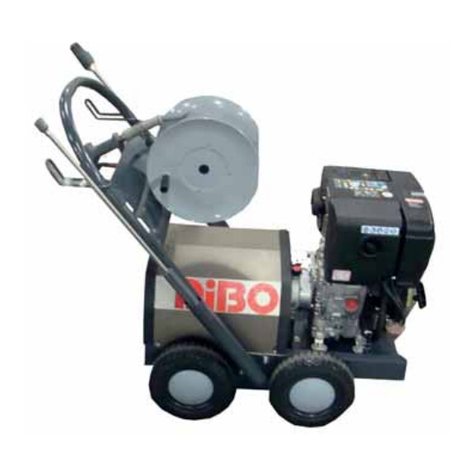

Dibo 1D CPU-S User guide

1D CPU-S
1.780.493
1 NL - NEDERLANDS
Lees deze oorspronkelijke gebruiksaanwijzing aandachtig door
alvorens de hogedrukreiniger in gebruik te nemen. Neem alle
veiligheidsvoorschriften in acht!
2 FR - FRANÇAIS
Lisez ce mode d’emploi original attentivement avant d’utiliser le nettoyeur
à haute pression. Prenez toutes précautions de sécurité nécessaire!
3 EN - ENGLISH
Read this original instructions manual attentively before operating the
high pressure cleaner. Take all safety instructions in mind!
4 DE - DEUTSCH
Vor Inbetriebnahme des Hochdruckreinigers ist diese
Orginalbetriebsanleitung sorgfältig zu lesen. Befolgen Sie sämtliche
Sicherheitshinweise!
www.dibo.com

COLOFON NL
DiBO 3
Colofon
© 1978-2020 Copyright DiBO n.v.
Niets uit deze uitgave mag verveelvoudigd en/of openbaar gemaakt worden
door middel van druk, fotokopie, microfilm of op welke wijze dan ook, zonder
voorafgaande schriftelijke toestemming van DiBO n.v.®.
Dit geldt ook voor de bijbehorende beelden, tekeningen en schema’s.
DiBO n.v.® behoudt zich het recht om onderdelen te wijzigen op elk gewenst
moment, zonder voorafgaande of directe kennisgeving aan de afnemer.
De inhoud van deze uitgave kan eveneens gewijzigd worden zonder
voorafgaande waarschuwing. Voor informatie betreende afstellingen,
onderhoudswerkzaamheden of reparaties waar in deze uitgave niet naar
verwezen wordt, wordt u verzocht contact op te nemen met uw leverancier.
Deze uitgave is met alle mogelijke zorg samengesteld.
DiBO n.v.® neemt geen verantwoording op voor eventuele fouten in deze
uitgave of voor de gevolgen ervan.
Datum van uitgifte: 09/01/20 Revisie handleiding: REV 0.
Nederlands
1D CPU-S
1.780.493

INHOUDSTABEL NL
Inhoudstabel
COLOFON 3
GARANTIE 6
MARKERING DOOR AANDACHTSSYMBOLEN 8
VEILIGHEIDALGEMENE WAARSCHUWINGEN 9
VOOR HET IN GEBRUIK NEMEN 14
Water aan- en afvoeren tot stand brengen 14
Wateraanvoer tot stand brengen 14
Water afvoeren 14
Anti-legionellabacterie maatregel 14
COMPONENTEN 15
Algemeen 15
Visuele voorstelling 15
BEDIENING 16
Bedrijfsschakelaar 16
Manometer 16
Spuitgereedschap 16
Electrokasten 16
In bedrijf zetten 16
Drukregelaar 17
HT pompen 17
Toepassingsgebied 17
BUITEN WERKING STELLEN 18
Algemeen 18
Lans en pistool 18
Water afvoeren 18
Machine uitschakelen 18
Gebruikte vloeistoen milieuvriendelijk afvoeren 18
Transport 18
Transport bij vorsttemperaturen 18
Gebruikte vloeistoen milieuvriendelijk afvoeren 18
ONDERHOUD 19
Algemeen 19
Onderhoudsschema 19
Algemeen 19
Periodiek onderhoud 19
Controle oliepeil / verversing pompolie 19
Reinigen van de waterfilters 19
Onderhoud voor rekening DiBO technici 20
Omschrijving dagelijkse controle 20
Frame 20
Ventielen + manometer 20
Hogedrukpomp 20
Hogedruk gedeelte 20
Spuitgereedschap 20
Elektrisch gedeelte 20
STORINGSTABEL 21
TECHNISCHE INFO 21
Algemeen 21
Algemene gegevens 21
Toebehoren 21
NAZORG 22
Opslaan hogedrukreiniger 22
Inactiviteit gedurende lange periode 22
Installatie milieuvriendelijk afvoeren 22
DIBO VERTEGENWOORDIGINGEN 23
TECHNISCHE DATA 23
Overzichtstabel machines 23
Legende 26

NL GARANTIE
DiBO 6
Garantie
Garantieperiode: zie bijgeleverd garantiebewijs.
• Inbegrepen:
Algemene onderdelen die aantoonbaar defect gegaan zijn als gevolg van
materiaalfouten, fabricagefouten of gebrekkige arbeidsprestatie. Elektrische
onderdelen welke vallen onder deze bepaling.
• Garantietermijn:
Deze gaat in op datum van levering. Defecten worden uitsluitend door de
garantie gedekt als er een volledig ingevuld en ondertekend garantiebewijs
opgestuurd is naar DiBO (adres zie hieronder) of door via de website het
garantiebewijs te registreren op www.dibo.com. De garantieperiode bedraagt
5 jaar vermits er aan enkele voorwaarden wordt voldaan.
Garantievoorwaarde bij 5 jaar garantie:
• De machine dient regelmatig volgens het onderhoudsschema (minimaal
1 keer per jaar) worden aangeboden voor een onderhoudsbeurt bij DiBO of
een erkend service / onderhoud station.
• Deze garantieperiode kan enkel worden gegarandeerd vermits het
aantonen van een onderhoudsbewijs.
• Uitgesloten zijn slijtage onderdelen, zoals pistolen, lansen, slangen, ...
• DiBO n.v. zal niet in werkuren en kilometervergoedingen tegemoetkomen.
• Registreer uw machine via uw klant- of dealeraccount.
DiBO n.v.
Hoge Mauw 250
2370 Arendonk
België
Voor een aanvraag tot garantie dient u zich onmiddellijk tot uw leverancier te
wenden. Een garantieaanvraag die te laat wordt gemeld, wordt niet meer in
behandeling genomen.
• Garantieverlening:
De garantieverlening geschiedt door reparatie aan het defecte onderdeel. De
verzendkosten zijn altijd voor rekening van de klant. De vervangen defecte
onderdelen worden eigendom van DiBO n.v..
• Niet in de garantie inbegrepen:
Indirect ontstane schade.
Normale slijtage.
Beschadigingen ontstaan door nalatigheid of ondeskundige gebruik.
Schade opgelopen tijdens laden, lossen of transport.
Schade door bevriezing.
Schade die te laat wordt aangemeld.
Kosten van reparatie door derden.
• Garantie vervalt:
Bij verandering van eigenaar.
Bij wijzigingen / reparaties van een door niet erkend DiBO technieker.
• Aansprakelijkheid:
DiBO n.v. kan als fabrikant niet aansprakelijk gesteld worden voor
persoonlijk letsel, schade aan eigendommen van derden, bedrijfsschade,
productieverlies, kapitaalverlies, verlies van goederen en dergelijke,
die ontstaan zijn door gebrekkige of te late levering van een verkocht
artikel, ongeacht de oorzaak hiervan. DiBO n.v. kan ook niet aansprakelijk
gesteld worden voor eventuele schadelijke gevolgen van chemische
reinigingsmiddelen die worden toegevoegd.

GARANTIE NL
DiBO 7
De machine is zodanig ontworpen en gebouwd dat ze veilig gebruikt en
onderhouden kan worden. Dit geldt voor de toepassing, de omstandigheden en
de voorschriften zoals in deze documentatie beschreven. Het lezen van deze
documentatie en het opvolgen van de instructies zijn dus noodzakelijk voor
iedereen die met of aan deze machine werkt. Bij professioneel gebruik is het
de verantwoordelijkheid van de werkgever dat deze instructies bekend zijn en
nageleefd worden. Er kunnen extra veiligheidsmaatregelen voorgeschreven
zijn door het bedrijf of het land waar de machine in gebruik is. Dit betreft met
name de arbeidsomstandigheden.

NL MARKERING DOOR AANDACHTSSYMBOLEN
DiBO 8

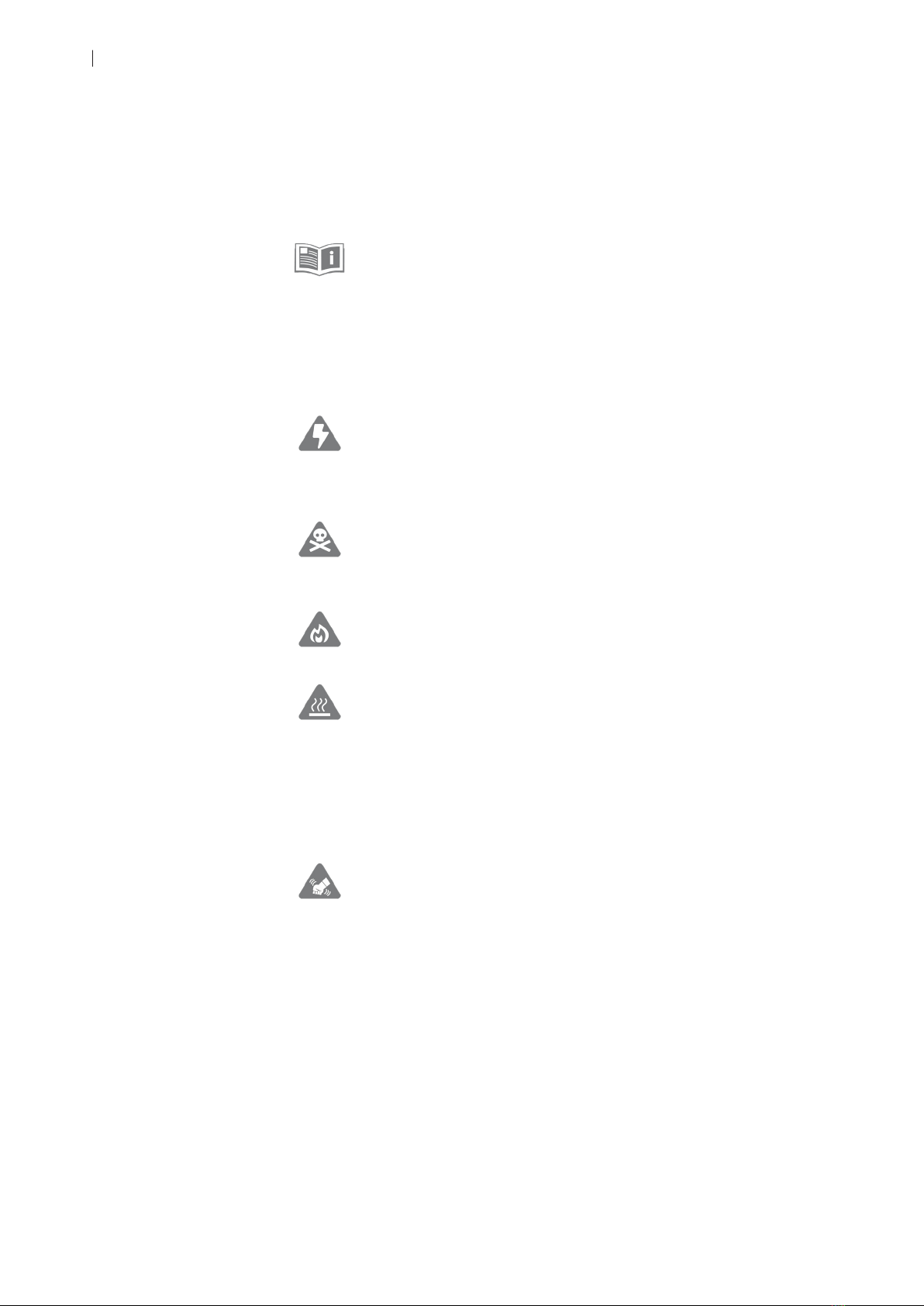

Markering door
aandachtssymbolen
In deze bedieningshandleiding en op de machine kunnen enkele zones met
aandachtssymbolen worden benadrukt. Deze aandachtssymbolen wijzen op
een mogelijk gevaar of aandachtspunt. Het negeren van zulke aanwijzingen
kan leiden tot lichamelijke verwondingen, machine- of bedrijfsschade.
-Bedieningshandleiding:
Voor u de hogedrukreiniger in bedrijf neemt dient u deze
bedieningshandleiding aandachtig door te nemen en hem steeds binnen
handbereik te bewaren.
Let op:
Het niet (of niet precies) opvolgen van deze werk- en/of bedieningsinstructies
kan leiden tot ernstig persoonlijk letsel, dodelijk ongeval, zware machine- of
bedrijfsschade.
-Elektrische spanning:
Deze instructies wijzen op het correct omgaan met elektrische onderdelen van
de machine. De met dit symbool gemarkeerde zones op de machine bevatten
elektrische onderdelen en mogen nooit door onbevoegde worden geopend of
aangepast.
-Giftige stoen:
Wanneer de machine is uitgerust om met chemische additieven te werken, kan
het negeren van deze aandachtspunten leiden tot irritaties, verwondingen tot
zelfs dodelijke afloop. Volg de productinstructies steeds nauwgezet op.
-Brandgevaar:
Deze instructies duiden op handelingen welke brand kunnen veroorzaken,
welke kunnen leiden tot ernstige schade en persoonlijk verwondingen.

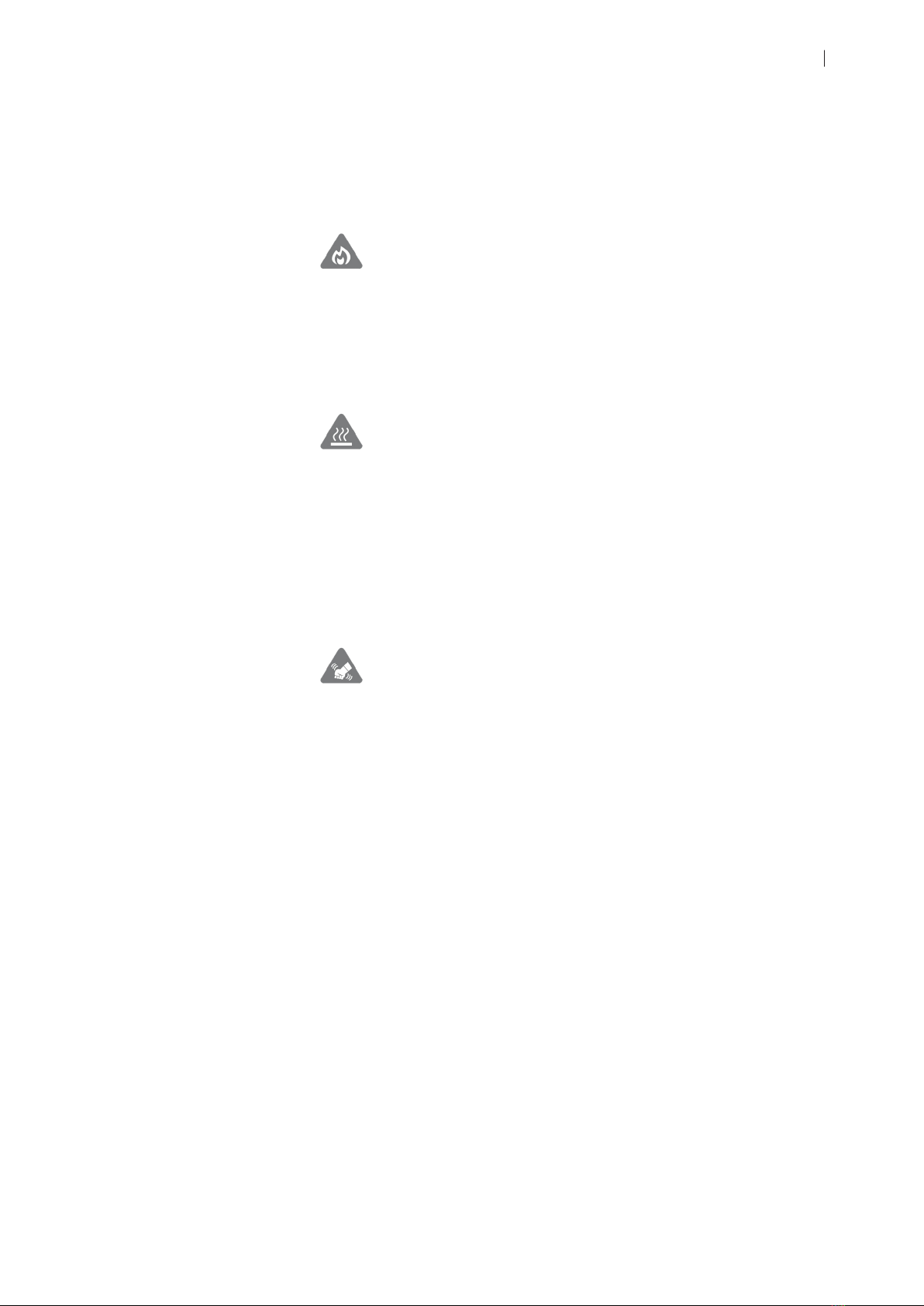

-Hittegevaar:
Deze instructies duiden op gevaren voor hitte en hete oppervlakken, welke
persoonlijke verwondingen kunnen veroorzaken. Gemarkeerde zones op de
machine mogen NOOIT worden aangeraakt of benaderd wanneer de machine
in bedrijf is en zelfs bij een uitgeschakelde machine blijft aandacht noodzakelijk.
Aanwijzing:
Deze instructies bevatten informatie of adviezen welke het werk
vergemakkelijken en voor een veilig gebruik zorgen.
-Hand/arm trillingen:
Deze instructie duidt op informatie en gevaren van hand/arm trillingen, welke
kunnen leiden tot ernstige schade en persoonlijk verwondingen. Volg de
instructies steeds nauwgezet op.

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 9
Veiligheid–algemene
waarschuwingen
Algemeen:
De DiBO hogedrukreiniger is een reiniger, die een waterstraal onder hoge
druk voortbrengt. De reiniger mag uitsluitend worden gebruikt door getrainde
en gekwalificeerde personen die in de bediening ervan zijn geïnstrueerd en
uitdrukkelijk met de bediening ervan belast zijn. Een volledige kennis van
deze handleiding is daarom noodzakelijk. De machine is niet geschikt voor
gebruik door kinderen of jongeren (t.e.m. 16 jaar). Niet geïnstrueerd personeel
of personen met beperkte psychische, fysische of motorische vaardigheden
mogen het apparaat niet gebruiken. Als de machine door andere personen
gebruikt wordt dient u als eigenaar de gebruiker op de hoogte te stellen van de
veiligheidsvoorschriften. Naast de gebruiksaanwijzing en de in het land waar
de machine wordt gebruikt geldende, bindende regelingen inzake ongevallen
preventie, dienen ook de erkende vaktechnische regels voor veilig en
oordeelkundig werk in acht te worden genomen. Elke werkwijze die gevaarlijk
kan zijn voor de veiligheid, dient te worden nagelaten.
Hogedrukslangen:
Hogedrukslangen, fittingen en verbindingsstukken zijn belangrijk voor de
veiligheid van de machine. Gebruik alleen door de fabrikant goedgekeurde
hogedrukonderdelen! Gebruik de hogedrukslang niet als trekkabel. Maximaal
toegelaten werkdruk en temperatuur staan op de hogedrukslang gedrukt.
Slangen na het gebruik met heet water laten aoelen of apparaat kort met
koud water gebruiken. Let op voor struikelgevaar wanneer de hogedrukslang
van de haspel wordt afgerold.
Spuiten met hogedrukstraal:
De hogedrukstraal kan gevaarlijk zijn als zij misbruikt wordt. De straal mag niet
op uzelf, personen, dieren, onder elektrische spanning staande installaties of op
het toestel zelf worden gericht.
-Elektrische apparaten nooit met water afspuiten:
gevaar voor personen, kortsluitingsgevaar.
Gevoelige delen niet met de puntstraal reinigen. Bij het reinigen op voldoende
afstand tussen de hogedruksproeier en het oppervlak letten om een
beschadiging van het te reinigen oppervlak te vermijden.
Tijdens het bedrijf alle afdekkingen en deuren van de machine gesloten
houden.
Baken de spuitplaats duidelijk af en voorzie hierbij een afgebakende afstand
van minimum 6 m rond de spuitplaats.
Verwijder alle losliggende elementen binnen de spuitplaats, welke zouden
kunnen opvliegen.
Spuit nooit vanaf een onstabiele standplaats (ladder, bootje, steiger, ...).
Tijdens het werken met de machine treden aan de spuitlans terugslagkrachten
op.
Indien de spuitlans schuin staat, treedt er bovendien een draaimoment op.
Houd daarom de spuitlans met beide handen vast.
Veiligheidskleding, veiligheidsbril en gehoorbescherming dragen!
• Spuitlans:
Schakel de machine uit als de spuitlans vervangen wordt.
Let op de aanwezigheid van de beschermkap rond de spuitkop.
Draai de lanskoppeling op het pistool stevig vast. De hendel van het pistool
mag bij gebruik niet worden vastgeklemd.
Voor de spuitwerkzaamheden: houd de spuitlans steeds naar beneden
gericht!

NL VEILIGHEIDALGEMENE WAARSCHUWINGEN
DiBO 10
Machine:
Neem de machine nooit zonder water in gebruik. Zelfs een kortstondig gebrek
aan water kan tot ernstige beschadigingen leiden! Wanneer de machine op
een drinkwaterleidingnet wordt aangesloten, dienen de daarover bestaande
voorschriften (EN 1717) te worden nageleefd. De machine dient op een stabiele
horizontale ondergrond te staan met de rem op!
Werken bij kunstlicht: indien daglicht niet voldoende zichtbaarheid
biedt tijdens het bedrijf, strekt het gebruik van aangepaste waterdichte
verlichtingsarmaturen tot aanbeveling. In ruimten voorzien van standaard
verlichting moet deze op ruime afstand van de waterstraal blijven. Werk nooit
tijdens ongunstige weersomstandigheden (bijv: onweer, regenweer,...) in de
open lucht. De machine aan tankstations of in andere gevarenzones wegens
het explosiegevaar, dat van de branderketel kan uitgaan, slechts buiten de
vastgelegde gevarenzone inzetten. Vaste instellingen van de machine mogen
in geen geval zelf gewijzigd worden.De hogedrukreiniger is door DiBO
bedrijfsklaar gemaakt en getest volgens de geldende veiligheidsnormen.
Nooit oplosmiddelhoudende vloeistoen zoals benzine, olie of verdunning
aanzuigen, de ontstane sproeinevel kan uiterst ontvlambaar en/of giftig
zijn. Wanneer de machine in bedrijf is mag deze nooit onbeheerd worden
achtergelaten. Let op voldoende ventilatie. Machine niet afdekken of in ruimten
gebruiken met onvoldoende ventilatie! Voertuigbanden/bandventielen mogen
uitsluitend gereinigd worden van op een minimum spuitafstand van 30 cm.
Anders kan de voertuigband/het bandventiel beschadigd worden door de
hogedrukstraal.
Het eerste teken van een beschadiging is de verkleuring van de band.
Beschadigde voertuigbanden zijn een bron van gevaar. Asbesthoudende en
andere materialen die gevaarlijke stoen bevatten, mogen niet afgespoten
worden.
Waterafvoer:
Zorg voor een degelijke en vlotte waterafvoer van het afvalwater. Als er met
schadelijke chemicaliën gereinigd wordt of wanneer het te reinigen object sterk
vervuild is, moet het afvalwater worden gezuiverd alvorens dit in de riool te
lozen.
-Diverse (reinigings/onthardings/ontkalkings)
middelen (indien van toepassing):
Vermijd het toevoegen van chemicaliën of reinigingsmiddelen aan het
waterreservoir! Lees altijd eerst de voorschriften op de verpakking van het
gebruikte product . Reinig nooit met ontvlambare producten. Zorg voor
aparte opvang/reinigingvan afvoerwater. Zorg voor de nodige persoonlijke
beschermingsmiddelen ( handschoen, kleding, bril, ... ).
Vermijd morsen van het gebruikte product! Volg de instructies van het product
nauwgezet op.
Zet de ‘product’ tank direct naast de machine. Verwijder de vuldop en hang de
aanvoerslang in de tank.
Zorg steeds voor een ontluchtingsgat aan de vuldop!
Zorg er dus steeds voor dat de gebruikte tank voldoende beschermd is tegen
het gebruikte medium.
Ontharder:
Speciale vloeistof voor ontharden van hard en zeer hard water. Toepassing
van dit product verminderd aanzienlijk het vasthechten van zwevende
kalk- en ijzerchloridedeeltjes op leidingen, sproeikoppen e.d. van
verwarmingsapparatuur, hogedruk- en stoomcleaners, enz...
Een continue gebruik zal de levensduur van de machine aanzienlijk verlengen
en gelijktijdig het rendement sterk verbeteren. Gebruik de DiBO ontharder
(1.837.001/3.8550.650) , contacteer DiBO voor meer info.
Een goede ontharder is:
• Biologisch areekbaar
• PH tussen 6-9
• NIET ontvlambaar

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 11
Verkeer:
Bescherm leidingen en kabels die over een rijweg lopen met rijplaten.
Persoonlijke veiligheidsmaatregelen:
De machine niet verplaatsen tijdens bedrijf. Vermijd een slechte
lichaamshouding.
Raadpleeg bij huidpenetratie onmiddellijk een arts en meld zeker het soort
gebruikte product.
-Bijzondere aanwijzingen voor heetwaterapparaten
(indien van toepassing):
Als brandstof mag uitsluitend de voorgeschreven brandstof gebruikt worden.
Ongeschikte brandstoen mogen niet worden gebruikt daar ze een gevaar
kunnen vormen. Tank nooit als de machine in bedrijf is.
De branderketel niet aanraken en de gasafvoeropening niet afdekken.
Blessure- en brandgevaar. Tank nooit in de nabijheid van een warmtebron
of een open vlam. Niet roken! Brandstof is een vluchtig giftige stof, adem de
dampen niet onnodig in.
-Inbouwen van machines en rookgasafvoer in
een werkruimte (indien van toepassing):
Bij het inbouwen van machines met verbrandingsmotor in een lokaal
dient men te zorgen voor voldoende luchtaanvoer en voor voldoende
rookgas–luchtafvoer. De branderuitlaat moet een vrije doorlaat hebben.
Verbrandingsgassen niet in een afgesloten ruimte laten vrijkomen,
schouw/afzuiging gebruiken.Gebruik een trekonderbreker bij een te lange
schouw/afzuiging, dit om mogelijke tegendruk te voorkomen waardoor de
verbrandingsketel te heet kan worden! Voor verdere technische info omtrent
het inbouwen van de machines gelieve contact op te nemen met de DiBO
verdeler. Let op voor beschadigingen door de binnendringende koude lucht bij
vriestemperaturen, via de luchtafvoer.
-Trillingen (hand/arm):
De trillingen (hand/arm) hebben geen nefaste invloed bij gebruik van de
reiniger met gewone nozzle. De actiewaarde van 2,5 m/s en grenswaarde van
5,0 m/s (= de risico indicatie) worden hierbij niet bereikt bij intensief gebruik
op wekelijkse basis! Een lange gebruiksduur van een reiniger met roterende
kop kan door de vibraties aan lans en spuitpistool, leiden tot lichamelijke
kwalen zoals bijv.: doorbloedingsstoornissen (zie technische gegevens).
Zorg daarom steeds voor je persoonlijke beschermingsmaatregelen zoals
bijv.: handschoenen. Bij regelmatig, langdurig gebruik van de reiniger en bij
herhaaldelijk optreden van de symptomen (bv: kriebelen van vingers, koude
vingers, pijn in gewrichten van hand/arm, zenuwstoornis) raden wij aan een
medisch onderzoek te ondergaan! Ononderbroken werken gedurende een
lange periode is dus afgeraden bij gebruik van de lans met roterende kop, werk
daarom met pauzes om de blootstellingstijd te verkorten, gebruik wisselend de
gewone nozzle gedurende een periode of verander regelmatig van bediener.
Aanwijzing betreende mogelijke inademing van aërosolen:
Tijdens het gebruik van de reiniger kunnen aërosolen ontstaan. Deze aërosolen
zijn schadelijk voor de gezondheid.
Neem de nodige voorzorgsmaatregelen om mogelijke inademing van
aërosolen te voorkomen (bijv. : stofmaskers ter bescherming, klasse FFP 2
of hoger). De DiBO lans is uitgerust met een beschermdop vooraan die een
minimale bescherming biedt tegen het vrijkomen van aërosolen.

NL VEILIGHEIDALGEMENE WAARSCHUWINGEN
DiBO 12
Aanhanger (indien van toepassing):
Klim niet op de aanhanger als deze niet aangekoppeld is, gebruik de
aanhanger niet als hefinrichting van zowel personen of dieren! Eventuele
veiligheidsvoorzieningen mogen niet verwijderd of buiten werking gesteld
worden. Let op voor mogelijke beknelling, overschrijd de maximale belasting/
maximaal toegelaten kogeldruk niet (zie typeplaatje). Voor het rijden met de
aanhanger is tevens een relevant rijbewijs noodzakelijk. Uw aanhanger dient
ALTIJD voorzien te zijn van een goede leesbare, ociële kentekenplaat volgens
de in uw land geldende voorschriften. Plaats de plaat aan de achterzijde van de
trailer en zorg ervoor dat deze goed belicht wordt door de kentekenverlichting!
Let tevens op uw bandenspanning!
Let op voor mogelijk slip- of slingergevaar, pas uw snelheid aan de toestand van
het wegdek en de belading!
Dat geldt in het bijzonder voor bochten, merk op dat uw wagen anders reageert
met de aanhanger gekoppeld!
Bij afdalingen met een geremde, beladen aanhanger, is het belangrijk dat
u de snelheid te beperkt voor het weggedrag en beheersbaarheid van uw
combinatie. Hanteer deze snelheidsbeperking niet als streven maar als
absolute maxima!
• Parkeerrem (geremde versie):
Let op voor gevaar voor ongelukken door mogelijke defecte parkeerrem.
Als de aanhanger van het trekkende voertuig wordt losgekoppeld, steeds
de parkeerrem aantrekken en met 2 extra wielblokkeringen borgen.Bij het
parkeren of wegzetten van de gehele combinatie tevens de parkeerrem
aantrekken!
Gevaar voor verwondingen: tot de volle remkracht in werking treedt kan de
aanhanger terugrollen.
Bij het parkeren van de aanhanger opletten dat er voldoende afstand is.
• Hulpkoppeling:

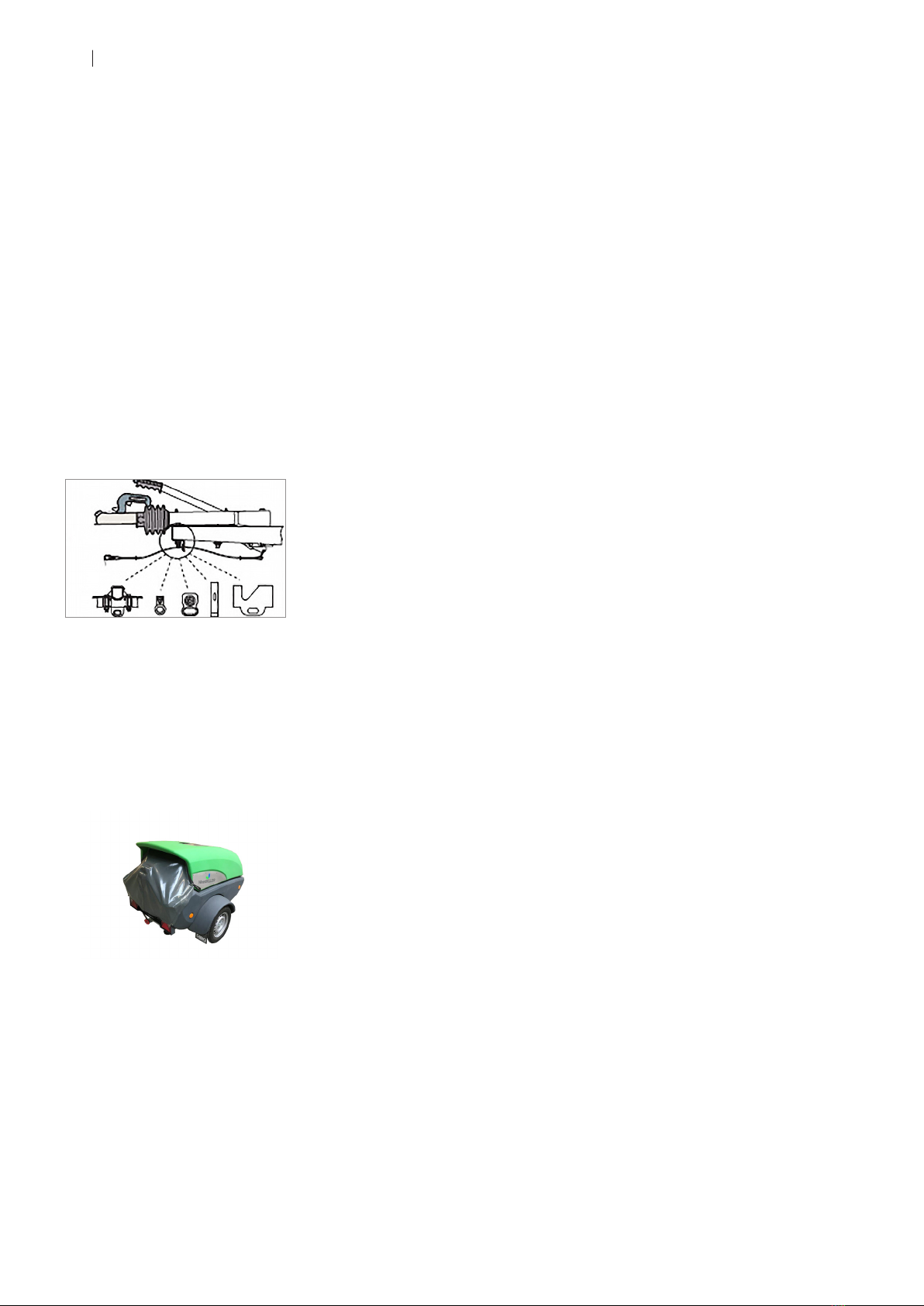

De hulpkoppeling altijd door het oog van de geleiding halen (zie foto 1
hieronder)! Hulpkoppeling niet om het steunwiel wikkelen! Breng deze zo aan
dat het rijden van bochten probleemloos mogelijk wordt.
Respecteer de landspecifieke voorschriften voor het aanbrengen van de
hulpkoppeling.
Let op voor losraken van de aanhanger.
• Steunwiel/steunpoot:
Opletten dat het steunwiel steeds goed vastzit en de verwijderbare steunpoot
is ingeklapt, alvorens te rijden op de openbare weg!
Werken met stoom (indien van toepassing):
Er bestaat een kans op brandwonden bij werktemperaturen boven 98°C!
Stoomstraal nooit aanraken! Let op, sommige materialen kunnen spanningen
veroorzaken wanneer U deze oppervlakken reinigt met stoom (bv: kans
op glasbreuk bij reinigen van glasoppervlak), daarom altijd het te reinigen
oppervlak eerst zachtjes instomen! Zorg altijd voor voldoende persoonlijk
beschermingsmiddelen wanneer U reinigt met stoom! Gebruik het geschikte
spuitgereedschap!
Afdekzeil (optie):
Het afdekzeil (tarpaulin) enkel gebruiken tijdens transport of wanneer men de
reiniger NIET gebruikt.
Tijdens spuitwerkzaamheden: het afdekzeil verwijderen en los maken (dit
o.w.v. voldoende ventilatie (luchtkanaal) en toegang/zichtbaarheid van het
bedieningspaneel)!

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 13
Levensduur van de reiniger:
De levensduur van uw reiniger wordt bepaald/is aankelijk van de zorg en
de onderhoudsinterventies die U besteedt aan de reiniger. De instructies,
informatie en suggesties in deze handleiding (en alle meegeleverde
documentatie) zijn hiervoor een leidraad op garantie tot een optimale
levensduur. Het vermijden van risico’s, reparaties, uitvallen van de reiniger
verbetert de betrouwbaarheid van de machine. Het regelmatig uitvoeren van
een onderhoudsprocedure verlengt bovendien de levensduur.
Risicoanalyse:
Op de machine is een risicoanalyse uitgevoerd. De risicoanalyse richt zich
op het in kaart brengen van de belangrijkste risico’s die tijdens gebruik en/of
onderhoud kunnen optreden en de maatregelen die zijn getroen om het risico
uit te sluiten of tot een minimum te beperken. Om deze risico’s te beperken zijn
de veiligheidsregels te volgen.
Let wel; de machine is zodanig opgebouwd om gevaarlijke situaties zoveel
mogelijk te vermijden, maar een totaal risicovrije machine is niet mogelijk. Er zijn
altijd restrisico’s aanwezig.
Lees daarom alle (veiligheid)instructies in dit hoofdstuk zorgvuldig door en
informeer U als er onduidelijkheden zijn.
Onderhoud:
Elektromechanisch, pneumatisch en hydraulisch werk moet steeds worden
uitgevoerd door personen met vakbekwaamheid rond deze specifieke
werkzaamheden. Informeer steeds de verschillende operatoren alvorens
te starten met speciale- en/of onderhoudswerkzaamheden. Volg steeds de
onderhouds- en/of inspectiewerkzaamheden op zoals beschreven in deze
handleiding. Ook de periodieke controles en het vervangen van onderdelen
moeten opgevolgd worden zoals beschreven.
Wij adviseren dat nieuwe mensen worden geïnstrueerd over de mogelijke
gevaren, alsmede het voorkomen van de verschillende gevaren.

NL VOOR HET IN GEBRUIK NEMEN
DiBO 14
Voor het in gebruik nemen
Vóór elke inbedrijfsstelling moeten alle wezenlijke delen van de
hogedrukreiniger gecontroleerd worden zoals bv: zit de lanskoppeling
stevig vast, hogedrukslangen en elektrische bedrading controleren op
beschadigingen. Controleer, alvorens stekker in stopcontact te steken of de
elektrische indicaties op het naamplaatje overeenstemmen met de waarden
op het voedingsnet (bv: elektrische spanning,...) (als van toepassing). Machine
in bedrijf zetten. Spoel de slangen, pistool en lans minimaal 1 minuut met zuiver
water (Pistool in de vrije ruimte richten). Controleer of van het te reinigen object
gevaarlijke stoen zoals bv. asbest en olie kunnen losraken en het milieu
kunnen vervuilen. Overtuig uzelf van de veiligheidsvoorschriften uit voorgaand
hoofdstuk. Laat de hoofdschakelaar/sleutelschakelaar op stand 0- OFF (=UIT).
Alvorens de reiniger in gebruik te nemen: beschermingskap sluiten (als van
toepassing) & bij de optie afdekzeil (als van toepassing), deze demonteren.
WATER AAN EN AFVOEREN TOT STAND BRENGEN
1 Wateraanvoer tot stand brengen
De wateraanvoerleiding kan (naar omstandigheden) worden aangesloten op
een eigen watervoorziening (onder druk, ...) of op een drinkwaterleidingnet
met waterbak. Wanneer de machine op een drinkwaterleidingnet wordt
aangesloten, dienen de daarover bestaande voorschriften (EN 1717) te worden
nageleefd. Indien nodig in de wateraanvoerleiding een filter plaatsen.
• Wateraanvoer onder druk :
• Maximum slang lengte 50 m (160 ft), minimum slang diameter (inwendig)
12.7 mm (1/2”). Controleer de waterdruk met behulp van een watermeter.
• Water aanvoer bij units met HT- pompen:
• Wanneer de unit een HT pomp heeft dient men een voordrukpomp te
plaatsen.
2 Water afvoeren
Controleer dat alle waterafvoeren correct op de riolering zijn aangesloten.
Neem de nodige maatregelen opdat het afvalwater zuiver genoeg is om te
lozen.
3 Anti-legionellabacterie maatregel
Als de machine enige tijd heeft stil gestaan, moet het water in de machine
boven een afvoer afgelaten worden.
Stilstaand water dat tussen de 20-55 °C warm is kan de legionellabacterie
veroorzaken.
• Reinig daarom jaarlijks de leidingen en vaten.
• Spoel periodiek na.
• Verwijder mogelijk bezinksel

COMPONENTEN NL
DiBO 15
Componenten
ALGEMEEN
Ongeacht het type hogedrukreiniger bestaat de reiniger uit een reeks
kenmerkende machineonderdelen welke hieronder getoond worden. Zo heeft
elke reiniger zijn eigen maximum druk en maximaal debiet. Deze kunt u terug
vinden in de technische gegevens van de machine.
VISUELE VOORSTELLING
De waterinlaat van de pomp is standaard voorzien van een strainer (grof
vuil filter). Om ook fijnere vuildeeltjes uit de toevoerleiding te weren, kan het
aangevoerde water met een extra waterfilter worden gezuiverd. De unit is
tevens uitgerust met een drukregelventiel en dit wordt afgesteld door DiBO.
Voor de juiste druk, zie “Technische data” op pagina 23 .
1 manometer
2 hogedrukpomp
3 softstarter
4 kast hoofdschakelaar
5 strainer
6 drukregelventiel
7 elektromotor 3
6
2
5
1
1 bedrijfsschakelaar
2 manometer
12
4
7

NL BEDIENING
DiBO 16
Bediening
Bij de 1D CPU-S zorgt de overkapping ervoor dat het motor-pomp gedeelte
beschermt tegen opspattend water en verontreiniging.
BEDRIJFSSCHAKELAAR
De hoofdschakelaar is uitgevoerd als een draaiknopschakelaar en heeft twee
standen:
• 0-STOP = Uit
• 1-START = Aan bedrijfsstand (spuiten met koud water).
Hij bevindt zich aan de zijkant van de RVS kast. Indien de machine is uitgevoerd
met een start/stop systeem, zal de machine stoppen 60-75 seconden na
het loslaten van het pistool. Bedien het spuitpistool en de machine start
automatisch.
MANOMETER
De manometer bevindt zich aan de zijkant van de RVS kast en hiermee kan
men de druk aflezen.
SPUITGEREEDSCHAP
Het hogedrukspuitpistool is uitgevoerd met een grijze handgreep.
• Niet spuiten: hendel in de handgreep loslaten.
• Spuiten: hendel in de handgreep indrukken.
• Spuitbeveiliging: klap de blokkeerpal in de hendel uit.
Controleer tijdens het spuiten regelmatig of de lanskoppeling nog
stevig handvast op het pistool zit.
ELECTROKASTEN
In de electrokasten van de 1D CPU-S unit bevindt zich de door DiBO
samengestelde sturing, waaronder de thermische beveiliging en andere
noodzakelijke elektrische elementen.
IN BEDRIJF ZETTEN
Sommige basiscomponenten waaruit de 1D CPU-S unit is opgebouwd hebben
als doel de machine te bedienen. De bedieningscomponenten worden hier
omschreven. Bedieningscomponenten, welke niet beschreven worden (zoals
ventielen), mogen niet in hun instelwaarde gewijzigd worden.
Sluit het spuitpistool met hogedrukslang (zonder spuitlans) aan op de
hogedrukreiniger. Sluit de hogedrukreiniger elektrisch aan (stekker in de
wandcontactdoos). Draai de hoofdschakelaar naar positie 1=AAN. Richt het
spuitpistool in de vrije ruimte en bedien het pistool tot de waterstraal geheel
ontlucht is (ca. 30 sec.). Draai de hoofdschakelaar op positie 0=UIT. Bevestig
de spuitlans aan het spuitpistool. Draai de hoofdschakelaar naar positie 1=AAN.
Bedien het spuitpistool en controleer de werkdruk op de manometer.
Verstel indien nodig de drukregelaar voor de juiste werkdruk.

BEDIENING NL
DiBO 17

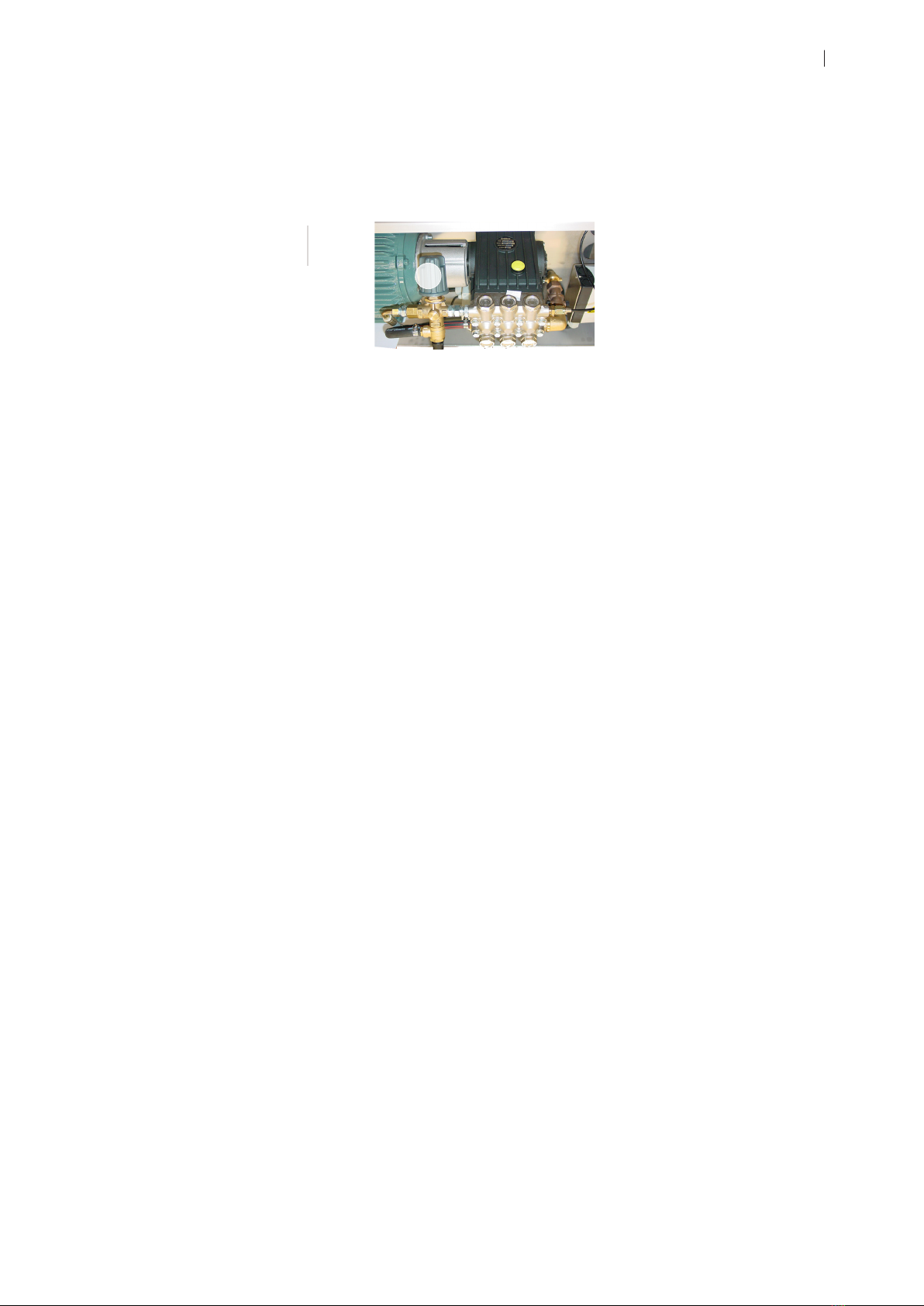

1 drukregelaar
DRUKREGELAAR
De drukregelaar bevindt zich in de kast van de machine. Op de drukregelaar zit
een draaiknop (niet altijd aanwezig), waarmee de spuitdruk traploos kan
worden ingesteld. De knop rechtsom draaien is een hogere druk.
De knop linksom draaien is een lagere druk. De druk kan alleen worden
afgesteld als het spuitpistool wordt bediend. De spuitdruk wordt door de
manometer aangegeven.
HT POMPEN
Er dient een voordruk(pomp) aanwezig te zijn bij de
HT pompen (pompen met hoge temperatuur).
De voordruk(pomp) dient om voldoende debiet van water te voorzien om
de hogedrukpomp te voeden en om cavitatie te voorkomen. Cavitatie is
het verschijnsel dat in een bewegende vloeistof de plaatselijke druk lager
wordt dan de dampdruk van de vloeistof. Hierdoor zullen dampbellen
ontstaan die met kracht kunnen imploderen in de pomp en beschadigingen
kunnen veroorzaken. Voor al deze toepassingen bij hoge temperatuur, is het
ABSOLUUT ESSENTIEEL om de pomp met positieve druk te voeden (minstens
3 bar) en met een voldoende hoeveelheid water.
TOEPASSINGSGEBIED
Een eciënte hogedrukreiniging wordt bereikt door het naleven van enkele
richtlijnen gecombineerd met uw eigen ervaringen.
Elke reinigingstaak is verschillend en specifiek, contacteer daarom DiBO voor
de beste oplossing in uw toepassingsgebied.
• Gebruik van reinigingsmiddelen (indien van toepassing): het te reinigen
oppervlak dient besproeid te worden zodat het product gedurende enige tijd
kan inwerken (niet laten drogen!) alvorens te reinigen met de hogedrukstraal.
Reinigingsmiddelen kunnen het reinigingseect verhogen als ze correct
worden gebruikt! Neem steeds de veiligheidsinstructies van het gebruikte
product in acht!
• Koud water (hogedruk) reinigen: verwijderen van (lichte) verontreinigingen en
schoonspoelen.
• Warm water (hogedruk) reinigen (indien van toepassing): het reinigingseect
wordt dermate verbetert bij verhoging van de temperatuur (temperatuur
proefondervindelijk instellen volgens toepassingsgebied).
• Reinigen via spuitlans met roterende kop (indien van toepassing):
reinigingsmethode om sterke lagen vuil te verwijderen.
• Reinigen via een stoomlans (indien van toepassing): deze stoomfunctie (door
water te oververhitten) wordt gebruikt in ‘gevoelige’ reinigingstoepassingen
(bv: schadegevoelige oppervlakken) waar er door middel van stoom
hardnekkig vuil (bv: ontvetter) wordt verwijderd.
Let op: dit toepassingsgebied heeft hoge reinigingstemperaturen
en vergt verscheidene veiligheidsmaatregelen!
Beoogd gebruik: deze hogedrukreiniger werd ontwikkeld om te gebruiken
in diverse professionele toepassingen (zoals bijvoorbeeld: bouwtechniek,
reinigingstechniek, nijverheid, transportsector, ... ).
1

NL BUITEN WERKING STELLEN
DiBO 18
Buiten werking stellen
ALGEMEEN
Zet de hoofdschakelaar op: OFF wanneer je de werken beëindigd.
LANS EN PISTOOL
Ontkoppel de lans en berg deze op. Draai de wateraanvoer dicht.
Hoge- en lagedrukslangen oprollen.
WATER AFVOEREN
Zie hoofdstuk “Veiligheid–algemene waarschuwingen” op pagina 9 .
MACHINE UITSCHAKELEN
Laat de druk van de slangen d.m.v. indrukken van de spuitlans. Raadpleeg een
DiBO technicus om de installatie langdurig buiten gebruik te stellen. Deze kan
voor u de nodige maatregelen treen om de machine zonder schade langere
tijd stil te laten staan.
GEBRUIKTE VLOEISTOFFEN MILIEUVRIENDELIJK AFVOEREN
Er mogen geen vloeistoen (antikalk, olie, ...) willekeurig geloosd worden
omwille van het milieu! Zorg daarom als gebruiker, steeds voor een
milieuvriendelijke afvoer van deze vloeistoen (zonder bodemverontreiniging)
volgens de lokaal, geldende richtlijnen.
TRANSPORT
Let bij transport op het volgende: houd de machine tijdens transport zoveel
mogelijk horizontaal, hiermee voorkomt men dat er olie uit de pomp lekt.
Laad de machines met behulp van een heftruck, hydraulische laadvloer of een
takel. Sjor de machines (indien nodig) degelijk op de laadvloer vast.
Let op: voor transport steeds de rode transportplug van de
hogedrukpomp demonteren en de oliepeilstok in de plaats monteren.
TRANSPORT BIJ VORSTTEMPERATUREN
Vervang de wateraanvoerslang door een kort stukje slang en hang dit met zijn
uiteinde in de antivries, zodat de machine de antivries kan opzuigen. Haal de
lans van het pistool en zet de machine in werking. Spuit tot er antivries uit het
pistool komt. De machine is nu met antivries gevuld, stop de machine.
Tip: door het uitstromende antivrieswater op te
vangen, kan dit later worden hergebruikt.
GEBRUIKTE VLOEISTOFFEN MILIEUVRIENDELIJK AFVOEREN
Er mogen geen vloeistoen (antikalk product, olie, benzine, diesel, ontharder, ...)
willekeurig geloosd worden omwille van het milieu! Zorg daarom als gebruiker,
steeds voor een milieuvriendelijke afvoer van deze vloeistoen (zonder
bodemverontreiniging) volgens de lokaal, geldende richtlijnen.

ONDERHOUD NL
DiBO 19
Onderhoud
ALGEMEEN
Alle onderhoudswerkzaamheden dienen bij een uitgeschakelde machine en
drukloze slangen te gebeuren. Laat de reiniger voldoende aoelen alvorens
onderhoudswerkzaamheden uit te voeren! Het controleren van de elektrische
onderdelen mag uitsluitend gebeuren door een deskundige.
Direct na de werkzaamheden dienen alle veiligheid- en beschermingsdelen
gemonteerd te worden, voordat de machine in werking gezet wordt.
Een “gouden regel” die bijdraagt aan een perfect werkende machine met
weinig problemen, is wel de volgende:
Een dagelijkse controle en reiniging van de
machine doet vaak wonderen!
Om een perfect werkend systeem te kunnen garanderen, heeft men ten
eerste een betrouwbare en technisch goed bedachte machine nodig, die
dan ten tweede op regelmatige tijdstippen met een grondig onderhoud
wordt geconfronteerd. Daar door de ervaring en de “knowhow” van
DiBO een technisch goed werkende machine wordt verzekerd en grote
onderhousbeurten kunnen worden uitgevoerd door ervaren DiBO- technici via
afspraak of onderhoudscontract, kunnen we alvast stellen dat aan deze twee
punten wordt voldaan.

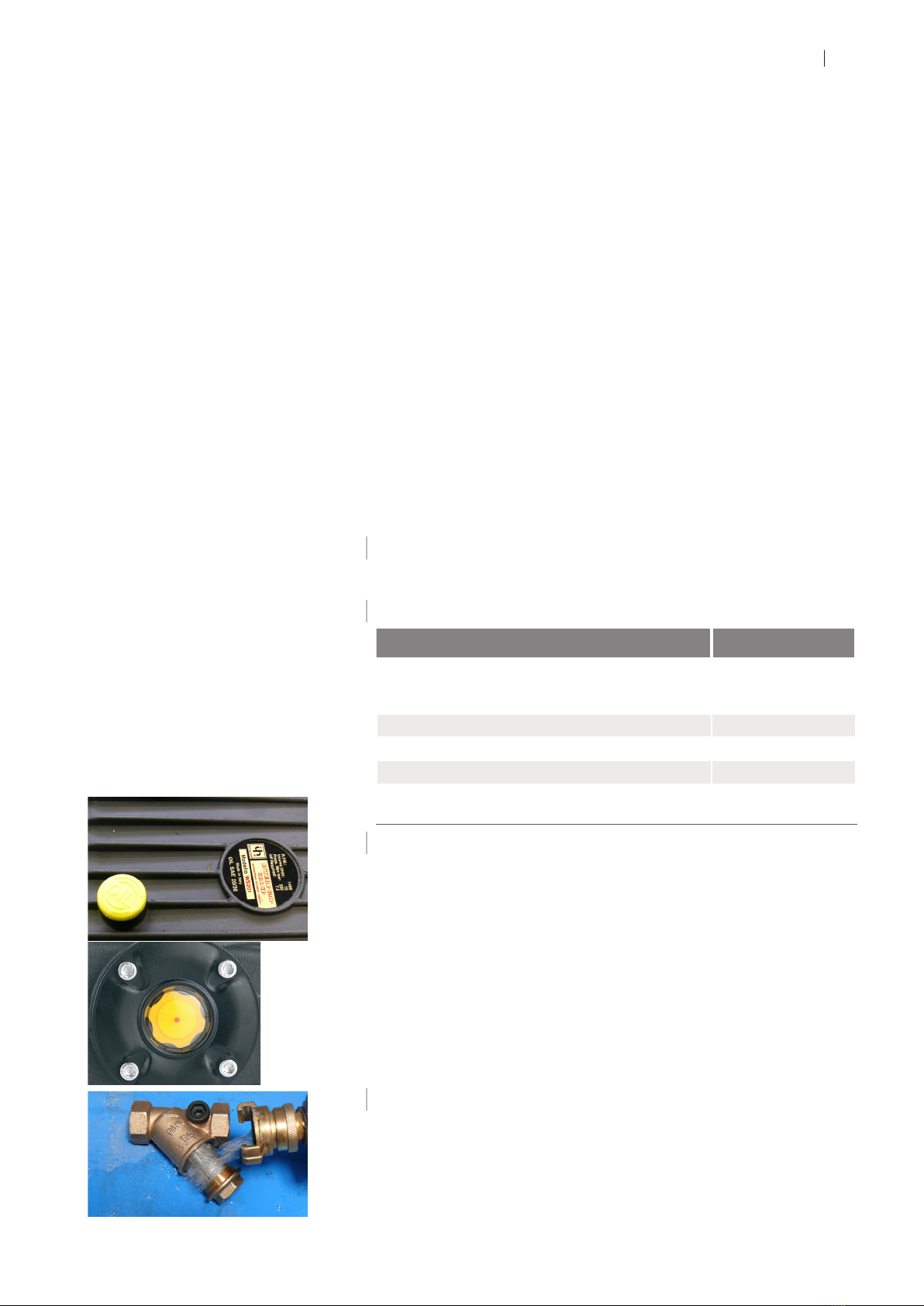

ONDERHOUDSSCHEMA
1 Algemeen
De gebruiker mag alleen die verrichtingen uitvoeren waarvoor in dit boek
toestemming wordt gegeven. Elke andere handeling is verboden!
2 Periodiek onderhoud
OMSCHRIJVING PERIODE
Controle van de elektrische kabels, hoge- en
lagedrukslangen , koppelingen en controle van het
oliepeil.
Na elk gebruik.
Verversing pompolie. Eerste 50 uur.
Reiniging waterfilter. Elke 50 uur
Alle navolgende verversingen van de pompolie Elke 200 uur
Extra controle/vervanging van dichtingen, kleppen,
o- ringen door erkende DiBO- technici!
Elke 600 uur.
3 Controle oliepeil / verversing pompolie
Controleer voor elk gebruik van de machine de olie via het oliepeilglas of met
de oliepeilstaaf. De olie moet gelijk met het merkteken van het oliepeilstaaf
staan, indien dit niet het geval is, olie bijvullen tot aan het merkteken.
Als de olie er melkachtig uitziet, direct de DiBO technici raadplegen.
Om de olie te verversen, ga als volgt te werk:
• De aftapdop onderaan de pomp losschroeven.
• De tap met de oliepeilstaaf losschroeven.
• Alle olie in een bak opvangen en de olie afvoeren.
• De aftapdop er weer opschroeven en de olie in het gat aan de bovenkant tot
op het juiste niveau bijvullen.
• De tap met de oliepeilstaaf er weer opschroeven.
• Aanbevolen olie: 1.836.042.
4 Reinigen van de waterfilters
Geregeld de waterfilters schoonmaken en eventueel vuil verwijderen.

NL ONDERHOUD
DiBO 20
5 Onderhoud voor rekening DiBO technici
Voor verder onderhoud (branderketel, hogedrukpomp, en van onderdelen die
met de veiligheid te maken hebben) raden we aan om contact op te nemen
met uw DiBO verdeler in verband met een onderhoudscontract. Het onderhoud
geldt voor normale bedrijfsomstandigheden. Bij zware omstandigheden kan je
dit melden zodat hier rekening mee kan gehouden worden.
Bijhorende documenten:
• Bedieningshandleiding
• CE-attest
Opmerkingen: Om een goed en regelmatig onderhoud te kunnen garanderen,
om de machine maximaal te kunnen blijven gebruiken en eveneens
om aanspraak te kunnen maken op de garantievoorwaarden raden wij
de eigenaar/gebruiker ten sterkste aan om tegen het bereiken van de
opgegeven bedrijfsuren een afspraak te maken met DiBO, aangaande een
onderhoudsbeurt.
OMSCHRIJVING DAGELIJKSE CONTROLE
1 Frame
Controleer het frame in zijn totaliteit op loszittende bouten, scheuren en/of
breuken van de lasnaden. Houd de machine in de mate van het mogelijke rein
om inwerken van vuil, water, olie te voorkomen.
2 Ventielen + manometer
Bij een uitgeschakelde machine, d.w.z. stilstand van de motor, moet de
manometer 0 bar weergeven. Bij een maximaal presterende machine,
d.w.z. bediend bij een vollast draaiende motor, mag de manometer niet
meer aanduiden dan de maximale door DiBO aangegeven werkdruk, voor
uw machine. Na bediening en loslaten van het pistool kan nog een kleine
drukrestant in de leidingen aanwezig blijven. De weergegeven waarde van de
manometer moet tussen 0-30 bar gelegen zijn, de ventielen zijn dan in orde.
3 Hogedrukpomp
Controleer de pomp op loszittende verbindingen, bouten, afdichtingen en
lekkages. Het oliepeil moet halverwege het peilglas staan. Neem bij twijfel
de oliepeilstok los, waarbij het oliepeil tussen beide merkstrepen moet staan.
Indien de pompolie een melkachtige indruk geeft, duidt dit vaak op een interne
lek waardoor er water tot in de olie geraakt. Onmiddellijk door DiBO- technici
herstellen is dan noodzakelijk.
4 Hogedruk gedeelte
Controleer de slangen, leidingen en koppelingen op uiterlijke beschadigingen
en lekkage. Indien beschadigd of lekkage moeten deze onmiddellijk worden
vervangen.
5 Spuitgereedschap
Controleer lansen en pistolen op lekkage, uiterlijke beschadigingen en
haarscheuren. Indien beschadigd of lekkage moeten deze onmiddellijk worden
vervangen. Controleer het spuitbeeld van de waterstraal, indien deze teveel
uitwaait de nozzle laten vervangen. Controleer de beschermkap en nozzle op
beschadigingen en indien nodig vervangen.
Controleer de schroefdraad van de koppelingen op uiterlijke beschadigingen.
Bij beschadiging deze dadelijk laten vervangen.
6 Elektrisch gedeelte
Controleer zichtbare elektrische bedrading en componenten (o.a. schakelaars)
op uiterlijk zichtbare beschadigingen. Indien beschadigd de betreende delen
laten vervangen.
