Dibo IBH-S User manual

www.dibo.com
IBH-S
1.780.025
(Nederlands / Français / English / Deutsch)
Lees deze oorspronkelijke gebruiksaanwijzing aandachtig door alvorens de hogedrukreiniger in gebruik te nemen.
Neem alle veiligheidsvoorschriften in acht!
Lisez ce mode d’emploi original attentivement avant d’utiliser le nettoyeur à haute pression.
Prenez toutes précautions de sécurité nécessaire!
Read this original instructions manual attentively before operating the high pressure cleaner.
Take all safety instructions in mind!
Lesen Sie aufmerksam diese ursprüngliche gebrauchsanweisung bevor Sie benutzen der reiniger unter hohem Druck.
Beachten Sie alle Sicherheitsvorsichtmaßnahmen notwendig!

IBH-S: REV A DiBO n.v. 2
Inhoudstabel
© Copyright DiBO n.v. 6
Markering door aandachtssymbolen 6
Garantie 7
1. Veiligheid - Algemene waarschuwingen 8
2. Voor het in gebruik nemen 11
2.1. Water aan- en afvoeren tot stand brengen 11
2.1.1. Wateraanvoer tot stand brengen 11
2.1.2. Water afvoeren 11
2.1.3. Anti-legionellabacterie maatregel 11
2.2. Brandstoftank vullen 11
3. Componenten 12
3.1. Algemeen 12
3.2. Visuele voorstelling 12
3.3. Componenten overzicht 15
4. Bediening 17
4.1. In bedrijf zetten 17
4.2. Bedieningscomponenten 17
4.3. HT pompen 19
4.4. Toepassingsgebied 19
4.5. Afstandsbediening (optie) 19
5. Buiten werking stellen 20
5.1. Lans en pistool 20
5.2. Reiniger 20
5.3. Water afvoeren 20
5.4. Gebruikte vloeistoen milieuvriendelijk afvoeren 20
5.5. Aoelen brander 20
5.6. Transport 20
5.6.1. Algemeen 20
5.6.2. Opslag bij vorsttemperaturen 20
6. Onderhoud 21
6.1. Algemeen 21
6.2. Onderhoudsschema 21
6.2.1. Algemeen 21
6.2.2. Periodiek onderhoud 21
6.2.3. Controle van oliepeil en verversing pompolie 21
6.2.4. Aanbevolen smeermiddelen 21
6.2.5. Reinigen van de waterfilters 22
6.2.6. Onderhoud voor rekening DiBO- technici 22
6.3. Omschrijving dagelijkse controle 23
6.3.1. Frame 23
6.3.2. Ventielen + manometer 23
6.3.3. Hogedrukpomp 23
6.3.4. Hogedruk- en lagedruk gedeelte 23
6.3.5. Spuitgereedschap 23
6.3.6. Elektrisch gedeelte 23
6.3.7. Brander 23
6.3.8. Watertank / brandstoftank 23
7. Storingstabel 24
8. Technische gegevens 25
8.1. Algemeen 25
8.1.1. Machine overzicht 25
8.2. Algemene gegevens 25
8.3. Toebehoren 25
9. Nazorg 25
9.1. Opslaan hogedrukreiniger 25
9.2. Inactiviteit gedurende lange periode 25
9.3. Installatie milieuvriendelijk afvoeren 25
10. DiBO vertegenwoordigingen 26
11. Technical data 89
12. Nozzles 92

IBH-S: REV A DiBO n.v. 3
Table of contents
© Copyright DiBO Inc. 48
Marking through attention symbols 48
Guarantee 49
1. Safety - General warnings 50
2. Before bring in use 52
2.1. Accomplish water supply and water outlet 52
2.1.1. Accomplish water supply 52
2.1.2. Carry away water 52
2.1.3. Anti- legionella bacterium measure 52
2.2. Filling the fuel tank 52
3. Components 53
3.1. General 53
3.2. Visual indication 53
3.3. Component review 56
4. Operation 58
4.1. Set to work 58
4.2. Operating components 58
4.3. Pumps HT 60
4.4. Scope of application 60
4.5. Remote control (option) 60
5. Turn o 61
5.1. Lance and spray gun 61
5.2. Cleaner 61
5.3. Water outlet 61
5.4. Environmentally safe disposal of used fluids 61
5.5. Burner cooling 61
5.6. Transport 61
5.6.1. General 61
5.6.2. Storage at freezing temperatures 61
6. Service 62
6.1. General 62
6.2. Maintenance diagram 62
6.2.1 General 62
6.2.2. Periodic maintenance 62
6.2.3. Control of oil level and refreshing pump oil 62
6.2.4. Recommended lubricants 62
6.2.5. Cleaning of the water filters 62
6.2.6. Maintenance at expense of technicians 63
6.3 Description daily control 64
6.3.1. Frame 64
6.3.2. Valves + manometer 64
6.3.3. High pressure pump 64
6.3.4. High pressure and low pressure parts 64
6.3.5. Spray equipment 64
6.3.6. Electrical part 64
6.3.7. Burner 64
6.3.8. Water tank / fuel tank 64
7. Malfunction table 65
8. Technical data 66
8.1. General 66
8.1.1. Machine statement 66
8.2. General data 66
8.3. Accessories 66
9. After care 67
9.1. Store high pressure cleaner 67
9.2. No - activity during long period 67
9.3. Removes installation environment friendly 67
10. DiBO representations 67
11. Technical data 89
12. Nozzles 92

IBH-S: REV A DiBO n.v. 4
Table de matières
© Copyright DiBO s.a. 27
Marquage par des symboles attirant l’attention 27
Garantie 28
1. Sécurité - Avertissements généraux 29
2. Avant l’utilisation 32
2.1. L’arrivée et l’évacuation de l’eau 32
2.1.1. Réaliser l’arrivée de l’eau 32
2.1.2. Évacuation d’eau 32
2.1.3. Mesure contre la bactérie de la légionellose 32
2.2. Remplir le réservoir combustible 32
3. Composants 33
3.1. Général 33
3.2. Tour de la machine 33
3.3. Détail de composants 36
4. Utilisation 38
4.1. Mise en service 38
4.2. Réglages 38
4.3. Pompe haute pression 40
4.4. Domaine d’application 40
4.5. Télécommande (optionnel) 40
5. Éteindre la machine 41
5.1. Lance and pistolet 41
5.2. Le nettoyeur 41
5.3. Sorties d’eau 41
5.4. Liquides usagés et respect de l’environnement 41
5.5. Refroidir la chaudière 41
5.6. Transport 41
5.6.1. Général 41
5.6.2. Stockage à températures négatives 41
6. Maintenance 42
6.1. Général 42
6.2. Maintenance 42
6.2.1. Général 42
6.2.2. Périodicité de maintenance 42
6.2.3. Contrôle du niveau d’huile et vidange 42
6.2.4. Huile recommandée 42
6.2.5. Nettoyage du filtre d’eau 43
6.2.6. Maintenance par technicien qualifié 43
6.3. Descriptif des contrôles quotidiens 44
6.3.1. Châssis 44
6.3.2. Valves + manomètre 44
6.3.3. Pompe haute pression 44
6.3.4. Éléments haute pression et basse pression 44
6.3.5. Équipement de pulvérisation 44
6.3.6. Composants électriques 44
6.3.7. Chaudière 44
6.3.8. Réservoir d’eau / réservoir de carburant 44
7. Tableau des disfonctionnements 45
8. Données techniques 46
8.1. Généralités 46
8.1.1. Machine relevé 46
8.2. Données générales 46
8.3. Accessoires 46
9. Après utilisation 46
9.1. Ranger votre nettoyeur haute pression 46
9.2. En cas de longue période d’inactivité 46
9.3. Se débarrasser du matériel en respectant l’environne-
ment 46
10. DiBO représentations 47
11. Technical data 89
12. Nozzles 92

IBH-S: REV A DiBO n.v. 5
Inhaltsverzeichnis
© Copyright DiBO N.V. 68
Warn- und Hinweissymbole 68
Garantie 69
1. Sicherheit - Allgemeine Warnungen 70
2. Vor Inbetriebnahme 73
2.1. Wasser zu- und abfluss 73
2.1.1. Wasseranschluss herstellen 73
2.1.2. Wasserabfluss 73
2.1.3. Maßnahme gegen Legionella- Bakterien 73
2.2. Brennstotank 73
3. Komponenten 74
3.1. Allgemein 74
3.2. Abbildungen 74
3.3. Komponentenübersicht 77
4. Bedienung 79
4.1. Inbetriebnahme 79
4.2. Bedienelemente 79
4.3. Hochtemperaturpumpen 81
4.4. Anwendungsbereich 81
4.5. Fernbedienung (optional) 81
5. Außerbetriebnahme 82
5.1. Strahlrohr und Pistole 82
5.2. Reinigungsmaschine 82
5.3. Wasser ablassen 82
5.4. Verwendete Flüssigkeiten umweltgerecht entsorgen
82
5.5. Brennerkühlung 82
5.6. Transport 82
5.6.1. Allgemein 82
5.6.2. Lagern bei Frost 82
6. Wartung 83
6.1. Allgemein 83
6.2. Wartungsplan 83
6.2.1. Allgemein 83
6.2.2. Regelmäßige Wartung 83
6.2.3. Kontrolle des Ölstands & Pumpenölwechsel 83
6.2.4. Empfohlene Schmierstoe 83
6.2.5. Wasserfilter reinigen 84
6.2.6. Wartung durch einen DiBO- Techniker 84
6.3. Tägliche Kontrollen 85
6.3.1. Rahmen 85
6.3.2. Ventile und Manometer 85
6.3.3. Hochdruckpumpe 85
6.3.4. Hoch- und Niederdrucksystem 85
6.3.5. Sprühgeräte 85
6.3.6. Elektrik 85
6.3.7. Heizkessel 85
6.3.8. Wassertank/Kraftstotank 85
7. Störungen und ihre Behebung 86
8. Technische Daten 87
8.1. Allgemein 87
8.1.1. Geräteübersicht 87
8.2. Allgemeine Daten 87
8.3. Zubehör 87
9. Nachbehandlung 87
9.1. Lagerung Hochdruckreiniger 87
9.2. Inaktivität während lange Periode 87
9.3. Geräte umweltfreundlich entsorgen 87
10. DiBO vertretung 88
11. Technical data 89
12. Nozzles 92

IBH-S: REV A DiBO n.v. 6
© Copyright DiBO n.v.
Niets uit deze uitgave mag verveelvoudigd en/of openbaar gemaakt worden door middel van druk, fotokopie, micro-
film of op welke wijze dan ook, zonder voorafgaande schriftelijke toestemming van DiBO n.v.®.
Dit geldt ook voor de bijbehorende beelden, tekeningen en schema’s.
DiBO n.v.® behoudt zich het recht om onderdelen te wijzigen op elk gewenst moment, zonder voorafgaande of directe
kennisgeving aan de afnemer. De inhoud van deze uitgave kan eveneens gewijzigd worden zonder voorafgaande
waarschuwing.
Voor informatie betreende afstellingen, onderhoudswerkzaamheden of reparaties waar in deze uitgave niet naar
verwezen wordt, wordt u verzocht contact op te nemen met uw leverancier.
Deze uitgave is met alle mogelijke zorg samengesteld. DiBO n.v.® neemt geen verantwoording op voor eventuele
fouten in deze uitgave of voor de gevolgen ervan.
Datum van uitgifte: April 2016.
Markering door aandachtssymbolen
In deze bedieningshandleiding en op de machine kunnen enkele zones met aandachtssymbolen worden benadrukt.
Deze aandachtssymbolen wijzen op een mogelijk gevaar of aandachtspunt. Het negeren van zulke aanwijzingen kan
leiden tot lichamelijke verwondingen, machine- of bedrijfsschade.
Bedieningshandleiding:
Voor u de hogedrukreiniger in bedrijf neemt dient u deze bedieningshandleiding aandachtig door te nemen en hem
steeds binnen handbereik te bewaren.
Let op:
Het niet (of niet precies) opvolgen van deze werk- en/of bedieningsinstructies kan leiden tot ernstig persoonlijk letsel,
dodelijk ongeval, zware machine- of bedrijfsschade.
Elektrische spanning:
Deze instructies wijzen op het correct omgaan met elektrische onderdelen van de machine. De met dit symbool
gemarkeerde zones op de machine bevatten elektrische onderdelen en mogen nooit door onbevoegde worden geo-
pend of aangepast.
Giftige stoen:
Wanneer de machine is uitgerust om met chemische additieven te werken, kan het negeren van deze aandachtspun-
ten leiden tot irritaties, verwondingen tot zelfs dodelijke afloop. Volg de productinstructies steeds nauwgezet op.
Brandgevaar:
Deze instructies duiden op handelingen welke brand kunnen veroorzaken, welke kunnen leiden tot ernstige schade
en persoonlijk verwondingen.
Hittegevaar:
Deze instructies duiden op gevaren voor hitte en hete oppervlakken, welke persoonlijke verwondingen kunnen ver-
oorzaken. Gemarkeerde zones op de machine mogen NOOIT worden aangeraakt of benaderd wanneer de machine
in bedrijf is en zelfs bij een uitgeschakelde machine blijft aandacht noodzakelijk.
Aanwijzing:
Deze instructies bevatten informatie of adviezen welke het werk vergemakkelijken en voor een veilig gebruik zorgen.
Hand/arm trillingen:
Deze instructie duidt op informatie en gevaren van hand/arm trillingen, welke kunnen leiden tot ernstige schade en
persoonlijk verwondingen. Volg de instructies steeds nauwgezet op.

IBH-S: REV A DiBO n.v. 7
Garantie
Garantieperiode: zie bijgeleverd garantiebewijs.
Inbegrepen:
Algemene onderdelen die aantoonbaar defect gegaan zijn als gevolg van materiaalfouten, fabricagefouten of
gebrekkige arbeidsprestatie. Elektrische onderdelen welke vallen onder deze bepaling.
Garantietermijn:
Deze gaat in op datum van levering. Defecten worden uitsluitend door de garantie gedekt als er een volledig
ingevuld en ondertekend garantiebewijs opgestuurd is naar DiBO (adres zie hieronder) of door via de website het
garantiebewijs te registreren op www.dibo.com.
DiBO n.v.
Hoge Mauw 250
2370 Arendonk
Belgium
Voor een aanvraag tot garantie dient u zich onmiddellijk tot uw leverancier te wenden.
Een garantieaanvraag die te laat wordt gemeld, wordt niet meer in behandeling genomen.
Garantieverlening:
De garantieverlening geschiedt door reparatie aan het defecte onderdeel.
De verzendkosten zijn altijd voor rekening van de klant.
De vervangen defecte onderdelen worden eigendom van DiBO n.v..
Niet in de garantie inbegrepen:
Indirect ontstane schade.
Normale slijtage.
Beschadigingen ontstaan door nalatigheid of ondeskundige gebruik.
Schade opgelopen tijdens laden, lossen of transport.
Schade door bevriezing.
Schade die te laat wordt aangemeld.
Kosten van reparatie door derden.
Garantie vervalt:
Bij verandering van eigenaar.
Bij wijzigingen / reparaties van een door niet erkend DiBO technieker.
Aansprakelijkheid:
DiBO n.v. kan als fabrikant niet aansprakelijk gesteld worden voor persoonlijk letsel, schade aan eigendommen
van derden, bedrijfsschade, productieverlies, kapitaalverlies, verlies van goederen en dergelijke, die ontstaan
zijn door gebrekkige of te late levering van een verkocht artikel, ongeacht de oorzaak hiervan.
DiBO n.v. kan ook niet aansprakelijk gesteld worden voor eventuele schadelijke gevolgen van chemische reini-
gingsmiddelen die worden toegevoegd.

IBH-S: REV A DiBO n.v. 8
1. Veiligheid - Algemene waarschuwingen
Algemeen:
De DiBO hogedrukreiniger is een reiniger, die een waterstraal onder hoge druk voortbrengt.
De reiniger mag uitsluitend worden gebruikt door getrainde en gekwalificeerde personen die in de bediening
ervan zijn geïnstrueerd en uitdrukkelijk met de bediening ervan belast zijn.
Een volledige kennis van deze handleiding is daarom noodzakelijk.
De machine is niet geschikt voor gebruik door kinderen of jongeren (t.e.m. 16 jaar).
Niet geïnstrueerd personeel of personen met beperkte psychische, fysische of motorische vaardigheden mogen
het apparaat niet gebruiken. Als de machine door andere personen gebruikt wordt dient u als eigenaar de gebrui-
ker op de hoogte te stellen van de veiligheidsvoorschriften. Naast de gebruiksaanwijzing en de in het land waar
de machine wordt gebruikt geldende, bindende regelingen inzake ongevallen preventie, dienen ook de erkende
vaktechnische regels voor veilig en oordeelkundig werk in acht te worden genomen.
Elke werkwijze die gevaarlijk kan zijn voor de veiligheid, dient te worden nagelaten.
Hogedrukslangen:
Hogedrukslangen, fittingen en verbindingsstukken zijn belangrijk voor de veiligheid van de machine. Gebruik
alleen door de fabrikant goedgekeurde hogedrukonderdelen! Gebruik de hogedrukslang niet als trekkabel.
Maximaal toegelaten werkdruk en temperatuur staan op de hogedrukslang gedrukt.
Slangen na het gebruik met heet water laten aoelen of apparaat kort met koud water gebruiken.
Spuiten met hogedrukstraal:
De hogedrukstraal kan gevaarlijk zijn als zij misbruikt wordt. De straal mag niet op uzelf, personen, dieren, onder
elektrische spanning staande installaties of op het toestel zelf worden gericht.
Elektrische apparaten nooit met water afspuiten: gevaar voor personen, kortsluitingsgevaar.
Veiligheidskleding, veiligheidsbril en gehoorbescherming dragen!
Gevoelige delen niet met de puntstraal reinigen. Bij het reinigen op voldoende afstand tussen de hoge-
druksproeier en het oppervlak letten om een beschadiging van het te reinigen oppervlak te vermijden.
Tijdens het bedrijf alle afdekkingen en deuren van de machine gesloten houden. Baken de spuitplaats duidelijk af
en voorzie hierbij een afgebakende afstand van minimum 6 m rond de spuitplaats.
Verwijder alle losliggende elementen binnen de spuitplaats, welke zouden kunnen opvliegen.
Spuit nooit vanaf een onstabiele standplaats ( ladder, bootje, steiger, ... ).
Tijdens het werken met de machine treden aan de spuitlans terugslagkrachten op.
Indien de spuitlans schuin staat, treedt er bovendien een draaimoment op.
Houd daarom de spuitlans met beide handen vast.
Spuitlans:
Schakel de machine uit als de spuitlans vervangen wordt.
Let op de aanwezigheid van de beschermkap (kunststofdop) rond de spuitkop. Draai de lanskoppeling op het
pistool stevig vast. De hendel van het pistool mag bij gebruik niet worden vastgeklemd.
Voor de spuitwerkzaamheden: houd de spuitlans steeds naar beneden gericht!
Machine:
Neem de machine nooit zonder water in gebruik. Zelfs een kortstondig gebrek aan water kan tot ernstige bescha-
digingen leiden! Wanneer de machine op een drinkwaterleidingnet wordt aangesloten, dienen de daarover be-
staande voorschriften (EN 1717) te worden nageleefd. De machine dient op een stabiele horizontale ondergrond
te staan met de rem op! Werken bij kunstlicht: indien daglicht niet voldoende zichtbaarheid biedt tijdens het
bedrijf, strekt het gebruik van aangepaste waterdichte verlichtingsarmaturen tot aanbeveling. In ruimten voorzien
van standaard verlichting moet deze op ruime afstand van de waterstraal blijven. Werk nooit tijdens ongunstige
weersomstandigheden (bijv: onweer, regenweer,...) in de open lucht. De machine aan tankstations of in andere
gevarenzones wegens het explosiegevaar, dat van de branderketel kan uitgaan, slechts buiten de vastgelegde
gevarenzone inzetten. Vaste instellingen van de machine mogen in geen geval zelf gewijzigd worden.
De hogedrukreiniger is door DiBO bedrijfsklaar gemaakt en getest volgens de geldende veiligheidsnormen.
Nooit oplosmiddelhoudende vloeistoen zoals benzine, olie of verdunning aanzuigen, de ontstane sproeinevel
kan uiterst ontvlambaar en/of giftig zijn. Wanneer de machine in bedrijf is mag deze nooit onbeheerd worden ach-
tergelaten. Let op voldoende ventilatie. Machine niet afdekken of in ruimten gebruiken met onvoldoende ventila-
tie! Voertuigbanden/bandventielen mogen uitsluitend gereinigd worden van op een minimum spuitafstand van 30
cm. Anders kan de voertuigband/het bandventiel beschadigd worden door de hogedrukstraal. Het eerste teken
van een beschadiging is de verkleuring van de band. Beschadigde voertuigbanden zijn een bron van gevaar.
Asbesthoudende en andere materialen die gevaarlijke stoen bevatten, moegen niet afgespoten worden.

IBH-S: REV A DiBO n.v. 9
Waterafvoer:
Zorg voor een degelijke en vlotte waterafvoer van het afvalwater.
Als er met schadelijke chemicaliën gereinigd wordt of wanneer het te reinigen object sterk vervuild is, moet het
afvalwater worden gezuiverd alvorens dit in de riool te lozen.
Chemische reinigingsmiddelen (indien van toepassing):
Lees altijd eerst de voorschriften op de verpakking van het product.
Reinig nooit met ontvlambare producten. Zorg voor aparte opvang/reiniging van afvoerwater.
Zorg voor de nodige persoonlijke beschermingsmiddelen ( handschoen, kleding, bril, ... ).
Volg de instructies van het product nauwgezet op. Zet de chemicaliëntank direct naast de machine.
Verwijder de vuldop en hang de aanvoerslang in de tank.
Zorg steeds voor een ontluchtingsgat aan de vuldop! Gebruik steeds het meest geschikte medium om de chemi-
caliëntank te vullen, het materieel van de inwendige tank bestaat uit polyethyleen.
Zorg er dus steeds voor dat de tank voldoende beschermd is tegen het gebruikte medium.
Ontharder:
Speciale vloeistof voor ontharden van hard en zeer hard water. Toepassing van dit product verminderd aanzienlijk
het vasthechten van zwevende kalk- en ijzerchloridedeeltjes op leidingen, sproeikoppen e.d. van verwarmingsap-
paratuur, hogedruk- en stoomcleaners, enz. Een continue gebruik zal de levensduur van de machine aanzienlijk
verlengen en gelijktijdig het rendement sterk verbeteren.
Gebruik de DiBO ontharder (1.837.001), contacteer DiBO voor meer info. Een goede ontharder is:
* Biologisch areekbaar
* PH tussen 6-9
* NIET ontvlambaar
Verkeer:
Bescherm leidingen en kabels die over een rijweg lopen met rijplaten.
Persoonlijke veiligheidsmaatregelen:
De machine niet verplaatsen tijdens bedrijf. Vermijd een slechte lichaamshouding.
Raadpleeg bij huidpenetratie onmiddellijk een arts en meld zeker het soort gebruikte product.
Bijzondere aanwijzingen voor heetwaterapparaten:
Als brandstof mag uitsluitend de voorgeschreven brandstof gebruikt worden.
Ongeschikte brandstoen mogen niet worden gebruikt daar ze een gevaar kunnen vormen.
Tank nooit als de machine in bedrijf is. De branderketel niet aanraken en de gasafvoeropening niet afdekken.
Blessure- en brandgevaar. Tank nooit in de nabijheid van een warmtebron of een open vlam. Niet roken!
Let op voor statische elektriciteit. Schakel uw GSM uit en raak een metalen voorwerp, het machineframe, aan.
Brandstof is een vluchtig giftige stof, adem de dampen niet onnodig in.
Inbouwen van machines en rookgasafvoer in een werkruimte (indien van toepassing):
Bij het inbouwen van machines met verbrandingsmotor in een lokaal dient men te zorgen voor voldoende lucht-
aanvoer en voor voldoende rookgas - luchtafvoer. De branderuitlaat moet een vrije doorlaat hebben.
Verbrandingsgassen niet in een afgesloten ruimte laten vrijkomen, schouw/afzuiging gebruiken.
Gebruik een trekonderbreker bij een te lange schouw/afzuiging, dit om mogelijke tegendruk te voorkomen
waardoor de verbrandingsketel te heet kan worden! Voor verdere technische info omtrent het inbouwen van de
machines gelieve contact op te nemen met de DiBO verdeler.
Let op voor beschadigingen door de binnendringende koude lucht bij vriestemperaturen, via de luchtafvoer.
Trillingen (hand/arm):
De trillingen (hand/arm) hebben geen nefaste invloed bij gebruik van de reiniger met gewone nozzle.
De actiewaarde van 2,5 m/s en grenswaarde van 5,0 m/s (= de risico indicatie) worden hierbij niet bereikt bij
intensief gebruik op wekelijkse basis!
Een lange gebruiksduur van een reiniger met roterende kop kan door de vibraties aan lans en spuitpistool, leiden
tot lichamelijke kwalen zoals bijv.: doorbloedingsstoornissen (zie technische gegevens hfst.8 voor de actie- en
grenswaarden van gebruik van de roterende kop).
Zorg daarom steeds voor je persoonlijke beschermingsmaatregelen zoals bijv.: handschoenen.
Bij regelmatig, langdurig gebruik van de reiniger en bij herhaaldelijk optreden van de symptomen (bv: kriebelen
van vingers, koude vingers, pijn in gewrichten van hand/arm, zenuwstoornis) raden wij aan een medisch onder-
zoek te ondergaan! Ononderbroken werken gedurende een lange periode is dus afgeraden bij gebruik van de
lans met roterende kop, werk daarom met pauzes om de blootstellingstijd te verkorten, gebruik wisselend de
gewone nozzle gedurende een periode of verander regelmatig van bediener.

IBH-S: REV A DiBO n.v. 10
Aanwijzing betreende mogelijke inademing van aërosolen:
Tijdens het gebruik van de reiniger kunnen aërosolen ontstaan. Deze aërosolen zijn schadelijk voor de gezond-
heid. Neem de nodige voorzorgsmaatregelen om mogelijke inademing van aërosolen te voorkomen (bijv. : stof-
maskers ter bescherming, klasse FFP 2 of hoger). De DiBO lans is uitgerust met een beschermdop vooraan die
een minimale bescherming biedt tegen het vrijkomen van aërosolen.

IBH-S: REV A DiBO n.v. 11
2. Voor het in gebruik nemen
Vóór elke inbedrijfsstelling moeten alle wezenlijke delen van de hoge druk reiniger gecontroleerd worden zoals bv: zit
de lanskoppeling stevig vast, hogedrukslangen en elektrische bedrading controleren op beschadigingen.
Controleer, alvorens stekker in stopcontact te steken of de elektrische indicaties op het naamplaatje overeenstemmen
met de waarden op het voedingsnet (bv: elektrische spanning,...).
Machine in bedrijf zetten. Spoel de slangen, pistool en lans minimaal 1 minuut met zuiver water.
(Pistool in de vrije ruimte richten). Controleer of van het te reinigen object gevaarlijke stoen zoals bv. asbest en olie
kunnen losraken en het milieu kunnen vervuilen. Overtuig uzelf van de veiligheidsvoorschriften uit voorgaand hoofd-
stuk. Laat de hoofdschakelaar op stand 0- OFF (=UIT).
2.1. Water aan- en afvoeren tot stand brengen
2.1.1. Wateraanvoer tot stand brengen
De wateraanvoerleiding kan (naar omstandigheden) worden aangesloten op een eigen watervoorziening
(onder druk) of op een drinkwaterleidingnet met waterbak. Wanneer de machine op een drinkwaterleidingnet
wordt aangesloten, dienen de daarover bestaande voorschriften (EN 1717) te worden nageleefd.
Indien nodig in de wateraanvoerleiding een filter plaatsen.
Wateraanvoer onder druk:
Maximum slang lengte 50m (160ft), minimum slang diameter (inwendig) 12.7mm (1/2”).
Controleer de waterdruk met behulp van een watermeter.
2.1.2. Water afvoeren
Controleer dat alle waterafvoeren correct op de riolering zijn aangesloten.
Neem de nodige maatregelen opdat het afvalwater zuiver genoeg is om te lozen.
2.1.3. Anti-legionellabacterie maatregel
Als de machine enige tijd heeft stil gestaan, moet het water in de machine boven een afvoer afgelaten wor-
den. Stilstaand water dat tussen de 20-55°C warm is kan de legionellabacterie veroorzaken.
- Reinig daarom jaarlijks de leidingen en vaten.
- Spoel periodiek na.
- Verwijder mogelijk bezinksel
2.2. Brandstoftank vullen
De reiniger wordt geleverd met een lege brandstoftank, vul de tank voor de eerste inbedrijfsstelling met brand-
stof! Wanneer de brandstoftank leeg is loopt de brandstofpomp droog en raakt deze defect.
Vermijd morsen van brandstof, zeker op warme machine delen.
De tank van de branderketel vullen met lichte brandstofolie of dieselolie (DIN 51 603).
Respecteer de vulhoeveelheid van de brandstoftank.
Zie technische gegevens voor tankinhoud en soort brandstof.
Bij temperaturen onder 8°C begint de brandstof te stollen ( parane afscheiding).
Daardoor kunnen moeilijkheden bij het starten van de dieselmotor en/of brander ontstaan.
DiBO raad aan om gedurende de koude periode (wintermaanden) een stolpunt- of vloeiverbeteraar aan de
brandstof toe te voegen. Als alternatief kan in een tankstation “winterdiesel” worden getankt.

IBH-S: REV A DiBO n.v. 12
3. Componenten
3.1. Algemeen
Ongeacht het type hogedrukreiniger bestaat de reiniger uit een reeks kenmerkende machineonderdelen welke
hieronder getoond worden. Zo heeft elke reiniger zijn eigen maximum druk en maximaal debiet.
Deze kunt u terug vinden in de technische gegevens van de machine.
De IBH-S heeft een 50 kW brander.
3.2. Visuele voorstelling

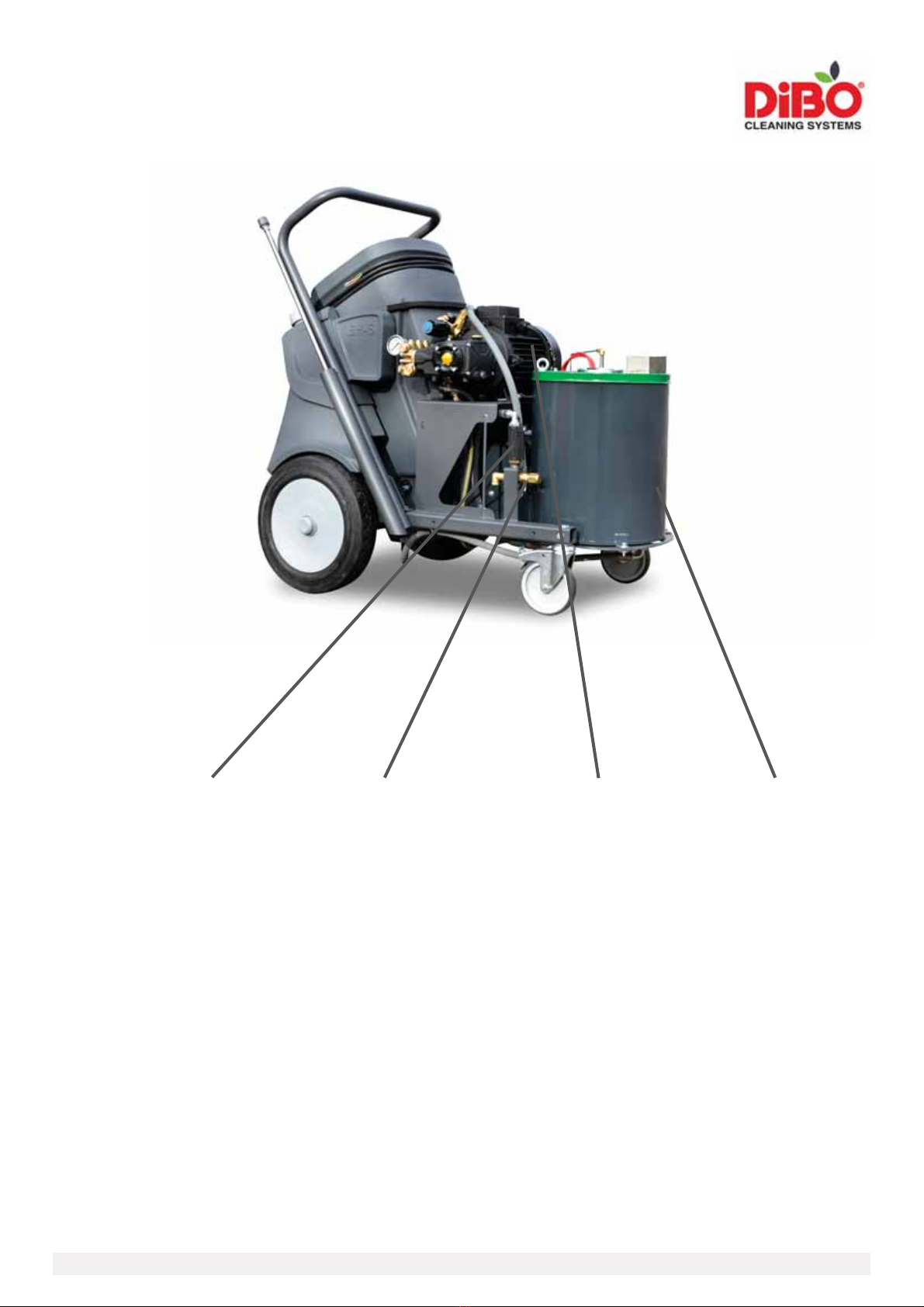

Spuitlans Electrokabel Duwbeugel Branderuitlaat (schouw)

IBH-S: REV A DiBO n.v. 13

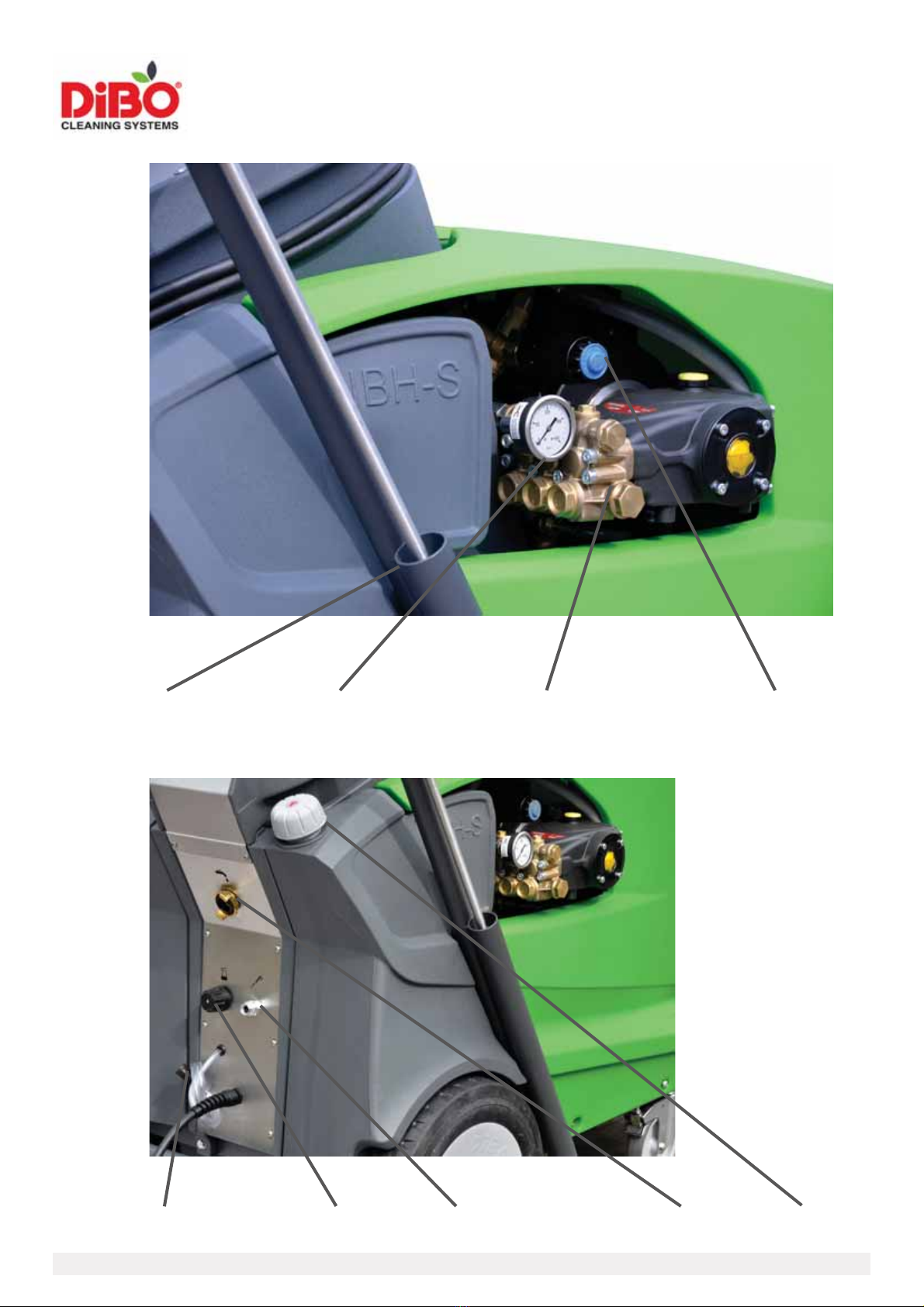

Drukregelaar
Hogedrukpomp
Manometer
Product injector Mengkraan Hogedrukuitgang Watertoevoer Brandstoftank
Lanshouder

IBH-S: REV A DiBO n.v. 14
Flowschakelaar Veiligheidsventiel Elektromotor Branderketel

IBH-S: REV A DiBO n.v. 15
3.3. Componenten overzicht
1. Motor
Het type motor hangt af van het type van machine (zie technische gegevens).
2.Manometer
Op de manometer kan de werkdruk worden afgelezen.
3. Brander
Het type brander hangt af van het type reiniger. De ‘green boiler’ is een brander die zorgt voor een hoger rende-
ment. De branderketel zorgt voor warm water. De temperatuur van het opgevoerde water is regelbaar.
De branderketel is dubbelwandig. De buitenmantel wordt lucht gekoeld door de ventilator zijdelings aan het bran-
derhuis. Aan de bovenzijde van de branderketel bevindt zich de brandermond.
De watertoevoer en -afvoer bevinden zich beide aan de onderzijde van de ketel.
Kalkaanslag tijdens werken met hogere temperaturen
De hardheid van het water wordt mogelijk uitgedrukt in Franse graden (°F) of Duitse graden (°D).
Het verschil is merkbaar in volgende vergelijking: 1°F = 0,56°D.
Voorbeeld: water met een hardheid van 40°F heeft een Duitse hardheid van : 40 x 0,56 = 22.4°D.
Bekijk de in uw omgeving voorgeschreven hardheid van het drinkwater.
Hard water kan problemen veroorzaken d.m.v. kalkaanslag vanaf 30°F of 17°D.
Wanneer verhard water nu verwarmd/verhit/verpompt wordt (of wanneer hard water in contact komt met lucht),
kan dit kalkafzetting veroorzaken. Hard water wordt voornamelijk veroorzaakt door de aanwezigheid van twee
stoen: calcium en magnesium. Dus des te harder het water, des te meer kans op kalkaanslag! Bij reiniging met
hoge temperaturen (of bij gebruik van verhit water) verkrijg je dus ook snellere kalk afzetting bij een eventuele
lage hardheid! Dit kan dus leiden tot verlies van energierendement, hoger energieverbruik en verminderde capa-
citeit van waterlevering (onder andere kalkaanslag op de brander spiraal en andere watervoerende delen).
Daarom adviseren wij, DIBO nv, aan om de machines met een branderketel extra preventief te ontkalken en na
gebruik van warm water steeds voldoende na te spoelen met koud water (indien mogelijk) om een optimale wer-
king van de machine te garanderen!
Let op voor de draairichting: als de brander niet ontsteekt bij de eerste opstart is het mogelijk dat de draai-
richting gewijzigd moet worden (wisselen van lijndraden).
Deze werken dienen uitgevoerd te worden door voldoend gekwalificeerd personeel.
Contacteer eventueel uw DiBO dealer om deze werkzaamheden uit te voeren.
4. Hogedrukpomp
Het type hogedrukpomp hangt af van het type machine (zie technische gegevens).
5. Stekker/contactdoos
De uitvoering van de stekker/contactdoos is landaankelijk. De machine wordt vanuit de fabriek geleverd zonder
stekker. De DiBO- verdeler zal de juiste stekker voor aflevering aanbrengen.
6. Spuitgereedschap
De hogedrukslang is draaibaar aan het spuitpistool gekoppeld.
De lans monteren (vastdraaien) aan het spuitpistool.
Daarmee wordt tijdens het spuiten een grote mate van bewegingsvrijheid verkregen.
Niet spuiten: hendel in de handgreep loslaten.
Spuiten: Hendel in de handgreep indrukken.
Spuitbeveiliging: klap de blokkeerpal in de hendel uit.
De machine is standaard voorzien van een enkele spuitlans.
Blokkeerpal
Controleer tijdens het spuiten regelmatig of de lanskoppeling nog stevig handvast op het pistool zit.
Bij gebruik van haspels (optie): de slang dient men volledig af te rollen om een optimale werking te garanderen.

IBH-S: REV A DiBO n.v. 16
7. Productinjector
De reiniger is voorzien van een injector onderaan om (chemicaliën) produkt aan het water toe te voegen (aanzui-
gen). Bij het beëindigen van de werken:
- De injector enige tijd zuiver water laten aanzuigen om het systeem voldoende te spoelen.
- De mengkraan op stand 0 zetten om het terugvloeien van product naar de watertank te voorkomen. De injector
zuigt goed aan als de aanzuigslang voldoende onder het vloeistofniveau in de producttank is gehangen.
Alvorens de unit in gebruik te nemen: controleren of het gebruikte product geschikt is om te gebruiken met
de materialen van de reiniger. Bij twijfel contact opnemen met de verkoper van het product of erkend DiBO-
filiaal/technieker.
8. Brandstoftank
De brandstoftank kan gevuld worden door de brandstofdop te openen. De tank is voorzien van een ontluchting
(bovenaan), een aanzuigleiding beneden en een retourleiding bovenaan.
De tank is tevens uitgerust met een aflaatdop onderaan de tank.
De tank heeft een capaciteit van 30 liter.
Let op: tijdens het vullen mag de maximum vulwaarde van de tank niet overschreden (zie technische data).
Belangrijk: bij de vuldop moet een ontluchtingsgat voorzien zijn met een diameter van 6 mm.
Controleer dus elke vuldop op een ontluchtingsgat.
9. Watertank
De watertank heeft een volume van 25 liter en is uitgerust met een vlottersysteem om de watertoevoer af te
sluiten via de vlotterklep wanneer de tank gevuld is. Onderaan is een leegloopdetectie voorzien.
10. Veiligheidsventiel
Wanneer de waterdruk boven de ingestelde veiligheidsdruk stijgt, opent het overdrukventiel en stroomt het
water drukloos weg, onderaan de reiniger.
11. Waterfilter (strainer)
De waterfilter (zwart) is gesitueerd onderaan de reiniger en kan makkelijk worden gereinigd/ filterzeef worden
vervangen.
Let op voor mogelijk leeglopen van de watertank bij vervangen/reinigen van de/het filter(element)!
12. Beschermkap
In de kap van de IBH-S een luchtopening voorzien voor aoeling van de onderdelen intern.
Let op voor hittegevaar aan de branderuitlaat (schouw)! Oppervlak niet aanraken!
13. Voorverwarming
De voorverwarming dient om het te water vooraf te verwarmen.
Wanneer de reiniger in bypass draait (wanneer pistool gesloten is) , gaat de voorverwarming actief zijn.
De voorverwarming gaat het water nu verwarmen tot een temperatuur van 40°C.
Duurtijd (* vanaf inschakelen van de reiniger) vooraleer het water een temperatuur bereikt van 40 °C: circa 10
minuten.
* Indien er gedurende deze periode geen spuitwerkzaamheden starten.

IBH-S: REV A DiBO n.v. 17
4. Bediening
4.1. In bedrijf zetten
Zet de machine zoveel mogelijk horizontaal. Sluit de watertoevoer aan.
Sluit het spuitpistool met hogedrukslang (zonder spuitlans) aan op de hogedrukreiniger.
Sluit de hogedrukreiniger elektrisch aan (stekker in de wandcontactdoos).
Draai de hoofdschakelaar naar positie 1:ON = AAN.
Richt het spuitpistool in de vrije ruimte en bedien het pistool tot de waterstraal geheel ontlucht is (ca. 30 sec.).
Draai de hoofdschakelaar op positie 0: OFF = UIT. Bevestig de spuitlans aan het spuitpistool.
Draai de hoofdschakelaar naar positie 1:ON = AAN.
Bedien het spuitpistool en controleer de werkdruk op de manometer.
Verstel, indien nodig, de drukregelaar voor de juiste, gewenste spuitdruk.
Voor warm water draait men de temperatuurregelknop naar rechts tot de gewenste positie.
Let op voldoende brandstof in de brandstoftank.
Mengkraan: stel de concentratie van het toe te voegen product af door de mengkraan onderaan naar behoefte
open te draaien.
De reiniger zal automatisch uitschakelen na een inactiviteit van +- 1 h ter preventie van ongewenst inschakelen
(ongewenst starten/stoppen na lekkage), veiligheidspreventie (machine o) en uit ecologisch standpunt (voorver-
warm proces zal beëindigd worden).
4.2. Bedieningscomponenten
1. Temperatuurregelknop
De temperatuurregelknop is uitgevoerd als draaiknop en bevindt zich op het bedieningspaneel.
Met de temperatuurregelknop kan de maximum temperatuur van het reinigingswater worden ingesteld:
- Draaiknop linksom is minimum temperatuur - koude reiniging , brander uit.
- Draaiknop rechtsom tot maximum temperatuur (bij een lage druk).
Stel proefondervindelijk vast met welke spuitdruk en bij welke temperatuur het beste kan gereinigd worden,
zonder het object te beschadigen (bv: rubber - niet hoger dan 50°C).
Een hoge reinigingstemperatuur kan alleen bereikt worden door het debiet dat de hogedrukpomp levert te ver-
kleinen. Door de drukregelaar naar links te verplaatsen vermindert men het aantal l/min.
De temperatuur zal maximum oplopen tot de ingestelde waarde.
Indien het debiet te laag wordt zal de doorstroomschakelaar de brander buiten dienst zetten, op deze wijze ver-
hinderd het systeem dat de temperatuur de kritieke waarde kan overschrijden.
2. Hoofdschakelaar
De hoofdschakelaar kan je centraal op het bedieningspaneel vinden en heeft een rode hendel met gele voor-
plaat. Hij heeft twee mogelijke posities en is vergrendelbaar:
0: OFF = hoofdschakelaar uit
1: ON = hoofdschakelaar in bedrijfsstand
3. Manometer
De spuitdruk wordt door de manometer aangegeven en deze is gesitueerd aan de zijkant/kap van de machine.
4. Drukregelaar
De drukregelaar bevindt zich aan de zijkant (kap) van de machine en is uitgevoerd met zwarte draaiknop.
Op de drukregelaar zit een draaiknop, waarmee de spuitdruk traploos kan worden ingesteld (blauwe indicatie op
de draaiknop). De druk kan alleen worden afgesteld als het spuitpistool wordt bediend.
De knop rechtsom draaien is een hogere druk (+).
De knop linksom draaien is een lagere druk (-).
5. Mengkraan - product
Met de mengkraan kan de concentratie van de toe te voegen product nauwkeurig worden afgesteld: draai naar
rechts (max. tot stand 10) om product te vermeerderen, terug links draaien om te verminderen (schaal: 0-10).
De mengkraan werkt slechts goed indien de aanzuigslang voldoende onder het vloeistofniveau in de producttank
is gehangen.

IBH-S: REV A DiBO n.v. 18
Temperatuurregelknop Hoofdschakelaar Waarschuwingslamp Brandstoftank
6. Waarschuwingslamp
De 'rode' waarschuwingslamp zal aangeven wanneer en welke storing aanwezig is.
Als de machine onder spanning staat brandt de lamp constant.
Storingen, knipperfrequentie (tussen de knipperfrequentie is een pauzetijd voorzien):
1x Geen flow aanwezig (flowschakelaar defect)
2x Geen druk aanwezig (drukschakelaar defect)
3x Thermische beveiliging motor uit
4x Vlambewaking - Geen vlam
5x Vlambewaking - Nabranden
6x Drukregelaar defect
7x Lekdetectie
8x Temperatuur wateringang hogedrukpomp te hoog
9x Temperatuur wateruitgang hogedrukpomp te hoog
10x Droogloop watertank
11x Thermische beveiliging voorverwarming

IBH-S: REV A DiBO n.v. 19
4.3. HT pompen
Er dient een voordruk(pomp) aanwezig te zijn bij de HT pompen (pompen met hoge temperatuur).
De voordruk(pomp) dient om voldoende debiet van water te voorzien om de hogedrukpomp te voeden en om ca-
vitatie te voorkomen. Cavitatie is het verschijnsel dat in een bewegende vloeistof de plaatselijke druk lager wordt
dan de dampdruk van de vloeistof. Hierdoor zullen dampbellen ontstaan die met kracht kunnen imploderen in de
pomp en beschadigingen kunnen veroorzaken.
Voor al deze toepassingen bij hoge temperatuur, is het ABSOLUUT ESSENTIEEL om de pomp met positieve druk
te voeden (minstens 3 bar) en met een voldoende hoeveelheid water.
4.4. Toepassingsgebied
Een eciënte hogedrukreiniging wordt bereikt door het naleven van enkele richtlijnen gecombineerd met uw ei-
gen ervaringen. Elke reinigingstaak is verschillend en specifiek, contacteer daarom DiBO voor de beste oplossing
in uw toepassingsgebied.
Gebruik van reinigingsmiddelen (indien van toepassing): het te reinigen oppervlak dient besproeid te worden
zodat het product gedurende enige tijd kan inwerken (niet laten drogen!) alvorens te reinigen met de hogedruk-
straal. Reinigingsmiddelen kunnen het reinigingseect verhogen als ze correct worden gebruikt!
Neem steeds de veiligheidsinstructies van het gebruikte product in acht!
Koud water (hogedruk) reinigen: verwijderen van (lichte) verontreinigingen en schoonspoelen.
Warm water (hogedruk) reinigen (indien van toepassing): het reinigingseect wordt dermate verbetert bij verho-
ging van de temperatuur (temperatuur proefondervindelijk instellen volgens toepassingsgebied).
Reinigen via spuitlans met roterende kop (indien van toepassing): reinigingsmethode om sterke lagen vuil te
verwijderen.
Reinigen via een stoomlans (indien van toepassing): deze stoomfunctie (door water te oververhitten) wordt ge-
bruikt in ‘gevoelige’ reinigingstoepassingen (bv: schadegevoelige oppervlakken) waar er door middel van stoom
hardnekkig vuil (bv: ontvetter) wordt verwijderd.
Let op: dit toepassingsgebied heeft hoge reinigingstemperaturen en vergt verscheidene veiligheidsmaatregelen!

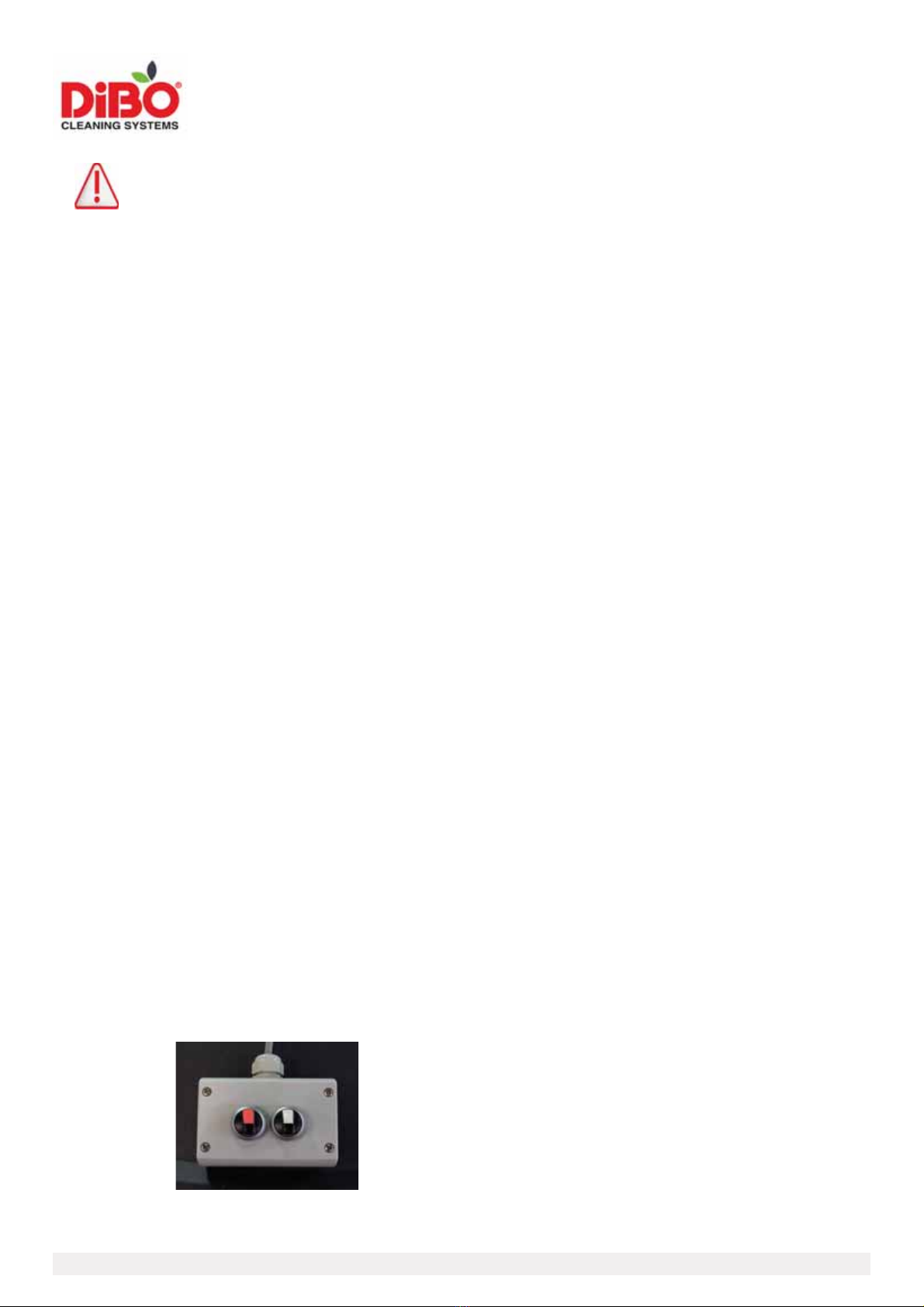

4.5. Afstandsbediening (optie)
De afstandsbediening is een optie.
Met de branderschakelaar (wit) kiest men van op een afstand of men de brander inschakelt of niet inschakelt.
De branderschakelaar heeft een zwart/witte kleur en heeft 2 standen:
* Draai naar rechts (1): brander aan.
* Draai terug naar links (0): brander uit.
De aan/uit schakelaar heeft een zwart/rode kleur en heeft 2 standen:
* Draai naar rechts (1): machine aan, LED aan.
* Draai terug naar links (0): machine uit, LED uit.
De afstandsbediening is niet uitgerust met een kabel! Het type kabel moet de volgende zijn: 7x0.75 mm of 7*1.5
mm en mag maximum 50 m lang zijn. Dit om de spanningsval over de afstand laag te houden.
- Machine af (hoofdschakelaar af) = led aan/uit schakelaar brandt niet
- Machine aan en werking ok (hoofdschakelaar aan) = led aan/uit schakelaar brandt continu ongeacht of de aan/
uit schakelaar aangezet/uitgezet wordt.
- Machine in storing = led aan/uit schakelaar knippert, knipperfrequentie aankelijk van type storing.
In geval van storing, kan deze ook gereset worden door het af- en aanzetten van de schakelaar.

IBH-S: REV A DiBO n.v. 20
5. Buiten werking stellen
Wanneer u de reinigingswerken onderbreekt, neem dan de volgende regels in acht om de reiniger uit te schakelen.
5.1. Lans en pistool
Zet de hoofdschakelaar op OFF wanneer je de werken beëindigd.
Bedien het pistool tot er geen druk meer in de leidingen aanwezig is.
Ontkoppel de lans en berg deze op. Draai de wateraanvoer dicht. Hoge- en lagedrukslangen oprollen.
5.2. Reiniger
Laat het resterende water uit de voorraadtank.
Reinig indien nodig de waterfilters. Maak de reiniger lichtjes schoon met een doek.
Sluit de beschermkap. Berg de handleiding binnen handbereik op.
Stokeer de reiniger in een droge en vorstvrije lokatie op een zo horizontaal mogelijk en stabiele ondergrond.
Druk de wielklembeveiligingen (remmen) van de zwenkwielen in.
5.3. Water afvoeren
Zie punt 1 - Veiligheid en 2.1.2.
5.4. Gebruikte vloeistoen milieuvriendelijk afvoeren
Er mogen geen vloeistoen (antikalk product, olie, benzine, diesel, ontharder, ...) willekeurig geloosd worden om-
wille van het milieu! Zorg daarom als gebruiker, steeds voor een milieuvriendelijke afvoer van deze vloeistoen
(zonder bodemverontreiniging) volgens de lokaal, geldende richtlijnen.
5.5. Aoelen brander
Als de reiniger gebruikt wordt met warm water dient men de ketel uit te schakelen en is het essentieel om koud
water te laten circuleren totdat de wateruitgang een kamertemperatuur heeft bereikt, ter voorkoming of beper-
king van kalkaanslag in het circuit.
5.6. Transport
5.6.1. Algemeen
Let bij transport op het volgende:
Houd de machine tijdens transport zoveel mogelijk horizontaal, hiermee voorkomt men dat er olie uit de
pomp lekt. Laad de machines met behulp van een heftruck, hydraulische laadvloer of een takel.
Sjor de machines (indien nodig) degelijk op de laadvloer vast.
5.6.2. Opslag bij vorsttemperaturen
Bevriezend water in de reiniger kan onderdelen van de reiniger vernietigen.
Voer daarom het water af bij vorsttemperaturen.
Vervang de wateraanvoerslang door een kort stukje slang en hang dit met zijn uiteinde in de antivries, zodat
de machine de antivries kan opzuigen. Haal de lans van het pistool en zet de machine in werking.
Spuit tot er antivries uit het pistool komt. De machine is nu met antivries gevuld, stop de machine.
Tip: Door het uitstromende antivrieswater op te vangen, kan dit later worden hergebruikt.
