Dibo JMB-MG User manual

JMB-MG
1.780.290
1 NL - NEDERLANDS
Lees deze oorspronkelijke gebruiksaanwijzing aandachtig door
alvorens de hogedrukreiniger in gebruik te nemen. Neem alle
veiligheidsvoorschriften in acht!
2 FR - FRANÇAIS
Lisez ce mode d’emploi original attentivement avant d’utiliser le nettoyeur
à haute pression. Prenez toutes précautions de sécurité nécessaire!
3 EN - ENGLISH
Read this original instructions manual attentively before operating the
high pressure cleaner. Take all safety instructions in mind!
4 DE - DEUTSCH
Vor Inbetriebnahme des Hochdruckreinigers ist diese
Orginalbetriebsanleitung sorgfältig zu lesen. Befolgen Sie sämtliche
Sicherheitshinweise!
www.dibo.com

COLOFON NL
DiBO 3
Colofon
© 1978-2021 Copyright DiBO b.v.
Niets uit deze uitgave mag verveelvoudigd en/of openbaar gemaakt worden
door middel van druk, fotokopie, microfilm of op welke wijze dan ook, zonder
voorafgaande schriftelijke toestemming van DiBO b.v.®.
Dit geldt ook voor de bijbehorende beelden, tekeningen en schema’s.
DiBO b.v.® behoudt zich het recht om onderdelen te wijzigen op elk gewenst
moment, zonder voorafgaande of directe kennisgeving aan de afnemer.
De inhoud van deze uitgave kan eveneens gewijzigd worden zonder
voorafgaande waarschuwing. Voor informatie betreende afstellingen,
onderhoudswerkzaamheden of reparaties waar in deze uitgave niet naar
verwezen wordt, wordt u verzocht contact op te nemen met uw leverancier.
Deze uitgave is met alle mogelijke zorg samengesteld.
DiBO b.v.® neemt geen verantwoording op voor eventuele fouten in deze
uitgave of voor de gevolgen ervan.
Datum van uitgifte: 20/05/21 Revisie handleiding: REV 0.
Nederlands
JMB-MG
1.780.290
Scan (of klik op de code bij PDF bestand) de QR- code links voor
meer info betreft de machine.

INHOUDSTABEL NL
Inhoudstabel
COLOFON 3
GARANTIE 6
MARKERING DOOR AANDACHTSSYMBOLEN 8
VEILIGHEIDALGEMENE WAARSCHUWINGEN 9
INLEIDING CNG INSTALLATIE 14
Algemeen 14
L-gas en H-gas 14
VOOR HET IN GEBRUIK NEMEN 15
Water aan- en afvoeren tot stand brengen 15
Wateraanvoer tot stand brengen 15
Water afvoeren 15
Anti-legionellabacterie maatregel 15
CNG- Installatie 16
Voor ingebruikname machine 16
CNG tanks vullen 16
COMPONENTEN 17
Algemeen 17
Visuele voorstelling 17
Componenten overzicht 19
BEDIENING 26
In bedrijf zetten 26
Bedieningscomponenten 26
Display/storingen 27
Temperatuurinstellingen 27
Hoge reinigingstemperaturen 28
Meldingscherm veiligheid 28
Bediening bedieningshendel 28
Bedieningscherm 1 (Bedieningsinstructies) 29
Instructies 29
Bedieningscherm 2 (Temperatuurinstelling) 30
Bedieningscherm 3 (Toerentalinstelling) 30
Bedieningscherm 4 (Verlichting - optie) 30
Bedieningscherm 5 (Transferpomp - optie) 30
Storingen 31
Aanhanger 32
Kogelkoppeling aankoppelen 32
Trekoog aankoppelen 32
Handrem bedienen (zie foto bij geremde versie) 32
Elektrische installatie 33
Een pauze houden 33
Hoge temperatuur pompen 34
Toepassingsgebied 34
BUITEN WERKING STELLEN 34
Lans en pistool 34
Reiniger 34
Water afvoeren 34
Reiniger opbergen 35
Gebruikte vloeistoen milieuvriendelijk afvoeren 35
Transport 35
Opslag bij vorsttemperaturen 35
ONDERHOUD 37
Algemeen 37
Onderhoudsschema 37
Algemeen 37
Periodiek onderhoud 38
Controle oliepeil / verversing pompolie 39
Controle oliepeil en verversing reductiekastolie 39
Reinigen van de waterfilters 39
Onderhoud CNG motor algemeen 39
Olie aftappen en vullen motor 40
Koelvloeistof motor vervangen 40
Luchtfilter motor 40
Aanbevolen smeermiddelen 40
Onderhoud van aanhanger 40
Onderhoud warmtewisselaar 41
Onderhoud voor rekening DIBO- technici 41
CNG installatie 41
Omschrijving dagelijkse controle 42
Aanhangwagen 42
Ventielen + manometer 42
Hogedrukpomp 42
Hogedruk- en lagedruk gedeelte water 42
Hogedruk- en lagedruk gedeelte gas 42
Spuitgereedschap 42
Elektrisch gedeelte 42
Gasbrander 42
Watertank 43
Motor 43
CNG tanks 43
Batterij 43
STORINGSTABEL 44
TECHNISCHE GEGEVENS 45
Algemeen 45
Algemene gegevens 45
Toebehoren 45
Gegevens aanhanger 46
NAZORG 47
Opslaan hogedrukreiniger 47
Inactiviteit gedurende lange periode 47
Installatie milieuvriendelijk afvoeren 47
DIBO VERTEGENWOORDIGINGEN 48
TECHNISCHE DATA 48
Overzichtstabel machines 48
Legende 52
KLEURTABEL NOZZLES 53

NL GARANTIE
DiBO 6
Garantie
Garantieperiode: zie bijgeleverd garantiebewijs.
• Inbegrepen:
Algemene onderdelen die aantoonbaar defect gegaan zijn als gevolg van
materiaalfouten, fabricagefouten of gebrekkige arbeidsprestatie. Elektrische
onderdelen welke vallen onder deze bepaling.
• Garantietermijn:
Deze gaat in op datum van levering. Defecten worden uitsluitend door de
garantie gedekt als er een volledig ingevuld en ondertekend garantiebewijs
opgestuurd is naar DiBO (adres zie hieronder) of door via de website het
garantiebewijs te registreren op www.dibo.com. De garantieperiode bedraagt
5 jaar (of max. 2500h wanneer een urenteller gebruikt wordt) vermits er aan
enkele voorwaarden wordt voldaan.
Garantievoorwaarde bij 5 jaar garantie:
• De machine dient regelmatig volgens het onderhoudsschema (minimaal
1 keer per jaar) worden aangeboden voor een onderhoudsbeurt bij DiBO of
een erkend service / onderhoud station.
• Deze garantieperiode kan enkel worden gegarandeerd vermits het
aantonen van een onderhoudsbewijs.
• Uitgesloten zijn slijtage onderdelen, zoals pistolen, lansen, slangen, ...
• DiBO n.v. zal niet in werkuren en kilometervergoedingen tegemoetkomen.
• Registreer uw machine via uw klant- of dealeraccount.
DiBO b.v.
Hoge Mauw 250
2370 Arendonk
België
Voor een aanvraag tot garantie dient u zich onmiddellijk tot uw leverancier te
wenden. Een garantieaanvraag die te laat wordt gemeld, wordt niet meer in
behandeling genomen.
• Garantieverlening:
De garantieverlening geschiedt door reparatie aan het defecte onderdeel. De
verzendkosten zijn altijd voor rekening van de klant. De vervangen defecte
onderdelen worden eigendom van DiBO b.v..
• Niet in de garantie inbegrepen:
Indirect ontstane schade.
Normale slijtage.
Beschadigingen ontstaan door nalatigheid of ondeskundige gebruik.
Schade opgelopen tijdens laden, lossen of transport.
Schade door bevriezing.
Schade die te laat wordt aangemeld.
Kosten van reparatie door derden.
• Garantie vervalt:
Bij verandering van eigenaar.
Bij wijzigingen / reparaties van een door niet erkend DiBO technieker.
• Aansprakelijkheid:
DiBO b.v. kan als fabrikant niet aansprakelijk gesteld worden voor
persoonlijk letsel, schade aan eigendommen van derden, bedrijfsschade,
productieverlies, kapitaalverlies, verlies van goederen en dergelijke,
die ontstaan zijn door gebrekkige of te late levering van een verkocht
artikel, ongeacht de oorzaak hiervan. DiBO b.v. kan ook niet aansprakelijk
gesteld worden voor eventuele schadelijke gevolgen van chemische
reinigingsmiddelen die worden toegevoegd.

GARANTIE NL
DiBO 7
De machine is zodanig ontworpen en gebouwd dat ze veilig gebruikt en
onderhouden kan worden. Dit geldt voor de toepassing, de omstandigheden en
de voorschriften zoals in deze documentatie beschreven. Het lezen van deze
documentatie en het opvolgen van de instructies zijn dus noodzakelijk voor
iedereen die met of aan deze machine werkt. Bij professioneel gebruik is het
de verantwoordelijkheid van de werkgever dat deze instructies bekend zijn en
nageleefd worden. Er kunnen extra veiligheidsmaatregelen voorgeschreven
zijn door het bedrijf of het land waar de machine in gebruik is. Dit betreft met
name de arbeidsomstandigheden.

NL MARKERING DOOR AANDACHTSSYMBOLEN
DiBO 8
Markering door
aandachtssymbolen
In deze bedieningshandleiding en op de machine kunnen enkele zones met
aandachtssymbolen worden benadrukt. Deze aandachtssymbolen wijzen op
een mogelijk gevaar of aandachtspunt. Het negeren van zulke aanwijzingen
kan leiden tot lichamelijke verwondingen, machine- of bedrijfsschade.
-Bedieningshandleiding:
Voor u de hogedrukreiniger in bedrijf neemt dient u deze
bedieningshandleiding aandachtig door te nemen en hem steeds binnen
handbereik te bewaren.
Let op:
Het niet (of niet precies) opvolgen van deze werk- en/of bedieningsinstructies
kan leiden tot ernstig persoonlijk letsel, dodelijk ongeval, zware machine- of
bedrijfsschade.
-Elektrische spanning:
Deze instructies wijzen op het correct omgaan met elektrische onderdelen van
de machine. De met dit symbool gemarkeerde zones op de machine bevatten
elektrische onderdelen en mogen nooit door onbevoegde worden geopend of
aangepast.
-Giftige stoen:
Wanneer de machine is uitgerust om met chemische additieven te werken, kan
het negeren van deze aandachtspunten leiden tot irritaties, verwondingen tot
zelfs dodelijke afloop. Volg de productinstructies steeds nauwgezet op.
-Brandgevaar:
Deze instructies duiden op handelingen welke brand kunnen veroorzaken,
welke kunnen leiden tot ernstige schade en persoonlijk verwondingen.
-Hittegevaar:
Deze instructies duiden op gevaren voor hitte en hete oppervlakken, welke
persoonlijke verwondingen kunnen veroorzaken. Gemarkeerde zones op de
machine mogen NOOIT worden aangeraakt of benaderd wanneer de machine
in bedrijf is en zelfs bij een uitgeschakelde machine blijft aandacht noodzakelijk.
Aanwijzing:
Deze instructies bevatten informatie of adviezen welke het werk
vergemakkelijken en voor een veilig gebruik zorgen.
-Hand/arm trillingen:
Deze instructie duidt op informatie en gevaren van hand/arm trillingen, welke
kunnen leiden tot ernstige schade en persoonlijk verwondingen. Volg de
instructies steeds nauwgezet op.
--
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
--
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
--
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 9
Veiligheid–algemene
waarschuwingen
Algemeen:
De DiBO hogedrukreiniger is een reiniger, die een waterstraal onder hoge
druk voortbrengt. De reiniger mag uitsluitend worden gebruikt door getrainde
en gekwalificeerde personen die in de bediening ervan zijn geïnstrueerd en
uitdrukkelijk met de bediening ervan belast zijn. Een volledige kennis van
deze handleiding is daarom noodzakelijk. De machine is niet geschikt voor
gebruik door kinderen of jongeren (t.e.m. 16 jaar). Niet geïnstrueerd personeel
of personen met beperkte psychische, fysische of motorische vaardigheden
mogen het apparaat niet gebruiken. Als de machine door andere personen
gebruikt wordt dient u als eigenaar de gebruiker op de hoogte te stellen van de
veiligheidsvoorschriften. Naast de gebruiksaanwijzing en de in het land waar
de machine wordt gebruikt geldende, bindende regelingen inzake ongevallen
preventie, dienen ook de erkende vaktechnische regels voor veilig en
oordeelkundig werk in acht te worden genomen. Elke werkwijze die gevaarlijk
kan zijn voor de veiligheid, dient te worden nagelaten.
Hogedrukslangen:
Hogedrukslangen, fittingen en verbindingsstukken zijn belangrijk voor de
veiligheid van de machine. Gebruik alleen door de fabrikant goedgekeurde
hogedrukonderdelen! Gebruik de hogedrukslang niet als trekkabel. Maximaal
toegelaten werkdruk en temperatuur staan op de hogedrukslang gedrukt.
Slangen na het gebruik met heet water laten aoelen of apparaat kort met
koud water gebruiken. Let op voor struikelgevaar wanneer de hogedrukslang
van de haspel wordt afgerold.
Spuiten met hogedrukstraal:
De hogedrukstraal kan gevaarlijk zijn als zij misbruikt wordt. De straal mag niet
op uzelf, personen, dieren, onder elektrische spanning staande installaties of op
het toestel zelf worden gericht.
-Elektrische apparaten nooit met water afspuiten:
gevaar voor personen, kortsluitingsgevaar.
Gevoelige delen niet met de puntstraal reinigen. Bij het reinigen op voldoende
afstand tussen de hogedruksproeier en het oppervlak letten om een
beschadiging van het te reinigen oppervlak te vermijden.
Tijdens het bedrijf alle afdekkingen en deuren van de machine gesloten
houden.
Baken de spuitplaats duidelijk af en voorzie hierbij een afgebakende afstand
van minimum 6 m rond de spuitplaats.
Verwijder alle losliggende elementen binnen de spuitplaats, welke zouden
kunnen opvliegen.
Spuit nooit vanaf een onstabiele standplaats (ladder, bootje, steiger, ...).
Tijdens het werken met de machine treden aan de spuitlans terugslagkrachten
op.
Indien de spuitlans schuin staat, treedt er bovendien een draaimoment op.
Houd daarom de spuitlans met beide handen vast.
Veiligheidskleding, veiligheidsbril en gehoorbescherming dragen!
• Spuitlans:
Schakel de machine uit als de spuitlans vervangen wordt.
Let op de aanwezigheid van de beschermkap rond de spuitkop.
Draai de lanskoppeling op het pistool stevig vast. De hendel van het pistool
mag bij gebruik niet worden vastgeklemd.
Voor de spuitwerkzaamheden: houd de spuitlans steeds naar beneden
gericht!
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

NL VEILIGHEIDALGEMENE WAARSCHUWINGEN
DiBO 10
Machine:
Neem de machine nooit zonder water in gebruik. Zelfs een kortstondig gebrek
aan water kan tot ernstige beschadigingen leiden! Wanneer de machine op
een drinkwaterleidingnet wordt aangesloten, dienen de daarover bestaande
voorschriften (EN 1717) te worden nageleefd. De machine dient op een stabiele
horizontale ondergrond te staan met de rem op!
Werken bij kunstlicht: indien daglicht niet voldoende zichtbaarheid
biedt tijdens het bedrijf, strekt het gebruik van aangepaste waterdichte
verlichtingsarmaturen tot aanbeveling. In ruimten voorzien van standaard
verlichting moet deze op ruime afstand van de waterstraal blijven. Werk nooit
tijdens ongunstige weersomstandigheden (bijv: onweer, regenweer,...) in de
open lucht. De machine aan tankstations of in andere gevarenzones wegens
het explosiegevaar, dat van de branderketel kan uitgaan, slechts buiten de
vastgelegde gevarenzone inzetten. Vaste instellingen van de machine mogen
in geen geval zelf gewijzigd worden.De hogedrukreiniger is door DiBO
bedrijfsklaar gemaakt en getest volgens de geldende veiligheidsnormen.
Nooit oplosmiddelhoudende vloeistoen zoals benzine, olie of verdunning
aanzuigen, de ontstane sproeinevel kan uiterst ontvlambaar en/of giftig
zijn. Wanneer de machine in bedrijf is mag deze nooit onbeheerd worden
achtergelaten. Let op voldoende ventilatie. Machine niet afdekken of in ruimten
gebruiken met onvoldoende ventilatie! Voertuigbanden/bandventielen mogen
uitsluitend gereinigd worden van op een minimum spuitafstand van 30 cm.
Anders kan de voertuigband/het bandventiel beschadigd worden door de
hogedrukstraal.
Het eerste teken van een beschadiging is de verkleuring van de band.
Beschadigde voertuigbanden zijn een bron van gevaar. Asbesthoudende en
andere materialen die gevaarlijke stoen bevatten, mogen niet afgespoten
worden.
Waterafvoer:
Zorg voor een degelijke en vlotte waterafvoer van het afvalwater. Als er met
schadelijke chemicaliën gereinigd wordt of wanneer het te reinigen object sterk
vervuild is, moet het afvalwater worden gezuiverd alvorens dit in de riool te
lozen.
-Diverse (reinigings/onthardings/ontkalkings)
middelen (indien van toepassing):
Vermijd het toevoegen van chemicaliën of reinigingsmiddelen aan het
waterreservoir! Lees altijd eerst de voorschriften op de verpakking van het
gebruikte product . Reinig nooit met ontvlambare producten. Zorg voor
aparte opvang/reinigingvan afvoerwater. Zorg voor de nodige persoonlijke
beschermingsmiddelen ( handschoen, kleding, bril, ... ).
Vermijd morsen van het gebruikte product! Volg de instructies van het product
nauwgezet op.
Zet de ‘product’ tank direct naast de machine. Verwijder de vuldop en hang de
aanvoerslang in de tank.
Zorg steeds voor een ontluchtingsgat aan de vuldop!
Zorg er dus steeds voor dat de gebruikte tank voldoende beschermd is tegen
het gebruikte medium.
Ontharder:
Speciale vloeistof voor ontharden van hard en zeer hard water. Toepassing
van dit product verminderd aanzienlijk het vasthechten van zwevende
kalk- en ijzerchloridedeeltjes op leidingen, sproeikoppen e.d. van
verwarmingsapparatuur, hogedruk- en stoomcleaners, enz...
Een continue gebruik zal de levensduur van de machine aanzienlijk verlengen
en gelijktijdig het rendement sterk verbeteren. Gebruik de DiBO ontharder
(1.837.001/3.8550.650) , contacteer DiBO voor meer info. Een goede ontharder
is:
• Biologisch areekbaar
• PH tussen 6-9
• NIET ontvlambaar
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 11
Verkeer:
Bescherm leidingen en kabels die over een rijweg lopen met rijplaten.
Persoonlijke veiligheidsmaatregelen:
De machine niet verplaatsen tijdens bedrijf. Vermijd een slechte
lichaamshouding.
Raadpleeg bij huidpenetratie onmiddellijk een arts en meld zeker het soort
gebruikte product.
-Bijzondere aanwijzingen voor heetwaterapparaten
(indien van toepassing):
Als brandstof mag uitsluitend de voorgeschreven brandstof gebruikt worden.
Ongeschikte brandstoen mogen niet worden gebruikt daar ze een gevaar
kunnen vormen. Tank nooit als de machine in bedrijf is.
De branderketel niet aanraken en de gasafvoeropening niet afdekken.
Blessure- en brandgevaar. Tank nooit in de nabijheid van een warmtebron
of een open vlam. Niet roken! Brandstof is een vluchtig giftige stof, adem de
dampen niet onnodig in.
-Inbouwen van machines en rookgasafvoer in
een werkruimte (indien van toepassing):
Bij het inbouwen van machines met verbrandingsmotor in een lokaal
dient men te zorgen voor voldoende luchtaanvoer en voor voldoende
rookgas–luchtafvoer. De branderuitlaat moet een vrije doorlaat hebben.
Verbrandingsgassen niet in een afgesloten ruimte laten vrijkomen,
schouw/afzuiging gebruiken.Gebruik een trekonderbreker bij een te lange
schouw/afzuiging, dit om mogelijke tegendruk te voorkomen waardoor de
verbrandingsketel te heet kan worden! Voor verdere technische info omtrent
het inbouwen van de machines gelieve contact op te nemen met de DiBO
verdeler. Let op voor beschadigingen door de binnendringende koude lucht bij
vriestemperaturen, via de luchtafvoer.
-Trillingen (hand/arm):
De trillingen (hand/arm) hebben geen nefaste invloed bij gebruik van de
reiniger met gewone nozzle. De actiewaarde van 2,5 m/s en grenswaarde van
5,0 m/s (= de risico indicatie) worden hierbij niet bereikt bij intensief gebruik
op wekelijkse basis! Een lange gebruiksduur van een reiniger met roterende
kop kan door de vibraties aan lans en spuitpistool, leiden tot lichamelijke
kwalen zoals bijv.: doorbloedingsstoornissen (zie technische gegevens).
Zorg daarom steeds voor je persoonlijke beschermingsmaatregelen zoals
bijv.: handschoenen. Bij regelmatig, langdurig gebruik van de reiniger en bij
herhaaldelijk optreden van de symptomen (bv: kriebelen van vingers, koude
vingers, pijn in gewrichten van hand/arm, zenuwstoornis) raden wij aan een
medisch onderzoek te ondergaan! Ononderbroken werken gedurende een
lange periode is dus afgeraden bij gebruik van de lans met roterende kop, werk
daarom met pauzes om de blootstellingstijd te verkorten, gebruik wisselend de
gewone nozzle gedurende een periode of verander regelmatig van bediener.
Aanwijzing betreende mogelijke inademing van aërosolen:
Tijdens het gebruik van de reiniger kunnen aërosolen ontstaan. Deze aërosolen
zijn schadelijk voor de gezondheid.
Neem de nodige voorzorgsmaatregelen om mogelijke inademing van
aërosolen te voorkomen (bijv. : stofmaskers ter bescherming, klasse FFP 2
of hoger). De DiBO lans is uitgerust met een beschermdop vooraan die een
minimale bescherming biedt tegen het vrijkomen van aërosolen.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

NL VEILIGHEIDALGEMENE WAARSCHUWINGEN
DiBO 12
Aanhanger (indien van toepassing):
Klim niet op de aanhanger als deze niet aangekoppeld is, gebruik de
aanhanger niet als hefinrichting van zowel personen of dieren! Eventuele
veiligheidsvoorzieningen mogen niet verwijderd of buiten werking gesteld
worden. Let op voor mogelijke beknelling, overschrijd de maximale belasting/
maximaal toegelaten kogeldruk niet (zie typeplaatje). Voor het rijden met de
aanhanger is tevens een relevant rijbewijs noodzakelijk. Uw aanhanger dient
ALTIJD voorzien te zijn van een goede leesbare, ociële kentekenplaat volgens
de in uw land geldende voorschriften. Plaats de plaat aan de achterzijde van de
trailer en zorg ervoor dat deze goed belicht wordt door de kentekenverlichting!
Let tevens op uw bandenspanning!
Let op voor mogelijk slip- of slingergevaar, pas uw snelheid aan de toestand van
het wegdek en de belading!
Dat geldt in het bijzonder voor bochten, merk op dat uw wagen anders reageert
met de aanhanger gekoppeld!
Bij afdalingen met een geremde, beladen aanhanger, is het belangrijk dat
u de snelheid te beperkt voor het weggedrag en beheersbaarheid van uw
combinatie. Hanteer deze snelheidsbeperking niet als streven maar als
absolute maxima!
• Parkeerrem (geremde versie):
Let op voor gevaar voor ongelukken door mogelijke defecte parkeerrem.
Als de aanhanger van het trekkende voertuig wordt losgekoppeld, steeds
de parkeerrem aantrekken en met 2 extra wielblokkeringen borgen.Bij het
parkeren of wegzetten van de gehele combinatie tevens de parkeerrem
aantrekken!
Gevaar voor verwondingen: tot de volle remkracht in werking treedt kan de
aanhanger terugrollen.
Bij het parkeren van de aanhanger opletten dat er voldoende afstand is.
• Hulpkoppeling:
De hulpkoppeling altijd door het oog van de geleiding halen (zie foto 1
hieronder)! Hulpkoppeling niet om het steunwiel wikkelen! Breng deze zo aan
dat het rijden van bochten probleemloos mogelijk wordt.
Respecteer de landspecifieke voorschriften voor het aanbrengen van de
hulpkoppeling.
Let op voor losraken van de aanhanger.
• Steunwiel/steunpoot:
Opletten dat het steunwiel steeds goed vastzit en de verwijderbare steunpoot
is ingeklapt, alvorens te rijden op de openbare weg!
Werken met stoom (indien van toepassing):
Er bestaat een kans op brandwonden bij werktemperaturen boven 98°C!
Stoomstraal nooit aanraken! Let op, sommige materialen kunnen spanningen
veroorzaken wanneer U deze oppervlakken reinigt met stoom (bv: kans
op glasbreuk bij reinigen van glasoppervlak), daarom altijd het te reinigen
oppervlak eerst zachtjes instomen! Zorg altijd voor voldoende persoonlijk
beschermingsmiddelen wanneer U reinigt met stoom! Gebruik het geschikte
spuitgereedschap!
Afdekzeil (optie - indien van toepassing):
Het afdekzeil (tarpaulin) enkel gebruiken tijdens transport of wanneer men de
reiniger NIET gebruikt.
Tijdens spuitwerkzaamheden: het afdekzeil verwijderen en los maken (dit
o.w.v. voldoende ventilatie (luchtkanaal) en toegang/zichtbaarheid van het
bedieningspaneel)!

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 13
Levensduur van de reiniger:
De levensduur van uw reiniger wordt bepaald/is aankelijk van de zorg en
de onderhoudsinterventies die U besteedt aan de reiniger. De instructies,
informatie en suggesties in deze handleiding (en alle meegeleverde
documentatie) zijn hiervoor een leidraad op garantie tot een optimale
levensduur. Het vermijden van risico’s, reparaties, uitvallen van de reiniger
verbetert de betrouwbaarheid van de machine. Het regelmatig uitvoeren van
een onderhoudsprocedure verlengt bovendien de levensduur.
Risicoanalyse:
Op de machine is een risicoanalyse uitgevoerd. De risicoanalyse richt zich
op het in kaart brengen van de belangrijkste risico’s die tijdens gebruik en/of
onderhoud kunnen optreden en de maatregelen die zijn getroen om het risico
uit te sluiten of tot een minimum te beperken. Om deze risico’s te beperken zijn
de veiligheidsregels te volgen.
Let wel; de machine is zodanig opgebouwd om gevaarlijke situaties zoveel
mogelijk te vermijden, maar een totaal risicovrije machine is niet mogelijk. Er zijn
altijd restrisico’s aanwezig.
Lees daarom alle (veiligheid)instructies in dit hoofdstuk zorgvuldig door en
informeer U als er onduidelijkheden zijn.
Onderhoud:
Elektromechanisch, pneumatisch en hydraulisch werk moet steeds worden
uitgevoerd door personen met vakbekwaamheid rond deze specifieke
werkzaamheden. Informeer steeds de verschillende operatoren alvorens
te starten met speciale- en/of onderhoudswerkzaamheden. Volg steeds de
onderhouds- en/of inspectiewerkzaamheden op zoals beschreven in deze
handleiding. Ook de periodieke controles en het vervangen van onderdelen
moeten opgevolgd worden zoals beschreven.
Wij adviseren dat nieuwe mensen worden geïnstrueerd over de mogelijke
gevaren, alsmede het voorkomen van de verschillende gevaren.
CNG:
De machines zijn ontworpen om te werken met gecomprimeerd natuurlijk
gas. Elk ander gebruik is ongepast: de fabrikant kan niet aansprakelijk
worden gesteld voor persoonlijk letsel of schade aan voorwerpen / machine
veroorzaakt door oneigenlijk gebruik. Gebruik enkel geteste, gecertificeerde
tanks. Toepassingsgebied machine : gebruik de machine in ruimtes die vrij zijn
van stof, explosiegevaar, corrosie en brand.
-(Aard)Gas is licht ontvlambaar en brandbaar: het is daarom
ten strengste verboden om te roken en / of open vuur te
gebruiken. Het gebruik van apparatuur die vonken kan
veroorzaken (bv: GSM), is eveneens ten strengste verboden.
Onjuist gebruik van de machine en de CNG componenten kan ernstige
gevolgen hebben voor de gebruiker. Ontkoppel NOOIT gasfittingen los van de
machine die nog onder druk staan! Wacht na het uitschakelen van de machine
ongeveer 30 minuten voordat u onderhoudswerkzaamheden uitvoert om
mogelijke brandwonden te voorkomen. Alle componenten, aansluitingen en
bedieningselementen die bij de constructie worden gebruikt, zijn ontworpen
en gebouwd met een hoge mate van veiligheid om abnormale belasting te
weerstaan. Het is verboden laswerken uit te voeren aan de CNG installatie of
wijzigingen aan te brengen aan de CNG installatie! Het is ook verboden om
op een andere manier dan beschreven werkzaamheden uit te voeren of om
de geïllustreerde veiligheidstaken te verwaarlozen. Veiligheidsstickers van de
CNG installatie mogen in geen geval verwijderd worden en moeten vervangen
worden. Respecteer de plaatselijke regelgeving!
Een gasgeur waarnemen wijst op een gaslek.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

NL INLEIDING CNG INSTALLATIE
DiBO 14
Inleiding CNG installatie
ALGEMEEN
De machine is geschikt om te werken met CNG gas. De gastanks zijn
beschermd gemonteerd op een steun. Het gas is lichter dan lucht en niet
giftig MAAR bevat geen vrije zuurstof. Voor de verbranding van 1 m3 aardgas is
ongeveer 10 m3 lucht nodig.
Let dus op voor mogelijk verstikkingsgevaar!
Daarnaast is de ontbrandingstemperatuur hoger dan die van benzine en
diesel. De tank is voorzien van een veiligheidsklep die bij een abnormaal
hogedrukgas uit de tank laat ontsnappen. Deze klep zorgt ervoor dat de tank
niet kan exploderen. CNG als brandstof is milieuvriendelijker dan de klassieke
brandstoen. De ondergrens van aardgas is 5%, de bovengrens is 15%.
LGAS EN HGAS
Er bestaan twee kwaliteiten van CNG, net zoals er twee kwaliteiten zijn van
aardgas, namelijk hoogcalorisch gas (H-gas genoemd - wordt meestal gebruikt
in Europa) en laagcalorisch gas (L-gas genoemd). De CNG-machines kunnen
zowel op H-gas als op L-gas werken. Het aardgas bestaat hoofdzakelijk uit
methaan (CH4), gewoonlijk voor 85 % tot 97 %. Andere elementen, die in
wisselende hoeveelheden aanwezig zijn, zoals stikstof, kooldioxide, waterdamp,
en waterstofsulfide, beïnvloeden de kwaliteit en de calorische waarde van het
gas. Er is een wezenlijk verschil in kwaliteit van beide gassoorten: de calorische
waarde van het gas is duidelijk lager (mindere energiewaarde - minder
methaan) bij L-gas dan bij H-gas (hogere energiewaarde -meer methaan).
Wij, DiBO BV, stellen de branderketel van de machine af fabriek op
vaste instelling: +- 8.5 mBar. Indien er een andere instelling/afstelling
vereist is om de optimale werking te garanderen volgens gebruikt
type gas dan dient dit te gebeuren door een erkende installateur.
Nota : de druk van aardgas neemt toe als de temperatuur stijgt.

VOOR HET IN GEBRUIK NEMEN NL
DiBO 15
Voor het in gebruik nemen
Vóór elke inbedrijfsstelling moeten alle wezenlijke delen van de
hogedrukreiniger gecontroleerd worden zoals bv: zit de lanskoppeling
stevig vast, hogedrukslangen en elektrische bedrading controleren op
beschadigingen. Controleer, alvorens stekker in stopcontact te steken of de
elektrische indicaties op het naamplaatje overeenstemmen met de waarden
op het voedingsnet (bv: elektrische spanning,...) (als van toepassing). Machine
in bedrijf zetten. Spoel de slangen, pistool en lans minimaal 1 minuut met zuiver
water (Pistool in de vrije ruimte richten). Controleer of van het te reinigen object
gevaarlijke stoen zoals bv. asbest en olie kunnen losraken en het milieu
kunnen vervuilen. Overtuig uzelf van de veiligheidsvoorschriften uit voorgaand
hoofdstuk. Laat de hoofdschakelaar/sleutelschakelaar op stand 0- OFF (=UIT).
Alvorens de reiniger in gebruik te nemen: beschermingskap sluiten (als van
toepassing) & bij de optie afdekzeil (als van toepassing), deze demonteren.
WATER AAN EN AFVOEREN TOT STAND BRENGEN
1 Wateraanvoer tot stand brengen
De wateraanvoerleiding kan (naar omstandigheden) worden aangesloten op
een eigen watervoorziening (onder druk, ...) of op een drinkwaterleidingnet
met waterbak. Wanneer de machine op een drinkwaterleidingnet wordt
aangesloten, dienen de daarover bestaande voorschriften (EN 1717) te worden
nageleefd. Indien nodig in de wateraanvoerleiding een filter plaatsen.
• Wateraanvoer onder druk :
Maximum slang lengte 50 m (160 ft), minimum slang diameter (inwendig) 12.7
mm (1/2”). Controleer de waterdruk met behulp van een watermeter.
• Water aanvoer bij units met HT- pompen:
Wanneer de unit een HT pomp heeft dient men een voordrukpomp te
plaatsen.
2 Water afvoeren
Controleer dat alle waterafvoeren correct op de riolering zijn aangesloten.
Neem de nodige maatregelen opdat het afvalwater zuiver genoeg is om te
lozen.
3 Anti-legionellabacterie maatregel
Als de machine enige tijd heeft stil gestaan, moet het water in de machine
boven een afvoer afgelaten worden. Stilstaand water dat tussen de 20-55 °C
warm is kan de legionellabacterie veroorzaken.
• Reinig daarom jaarlijks de leidingen en vaten.
• Spoel periodiek na.
• Verwijder mogelijk bezinksel

NL VOOR HET IN GEBRUIK NEMEN
DiBO 16
CNG INSTALLATIE
1 Voor ingebruikname machine
Zorg voor een veilige werkomgeving.
Alvorens de machine in gebruik te nemen:
Controleer de machine op mogelijke lekkage van gas (via
geurdetectie/visuele detectie) door de kap te openen.

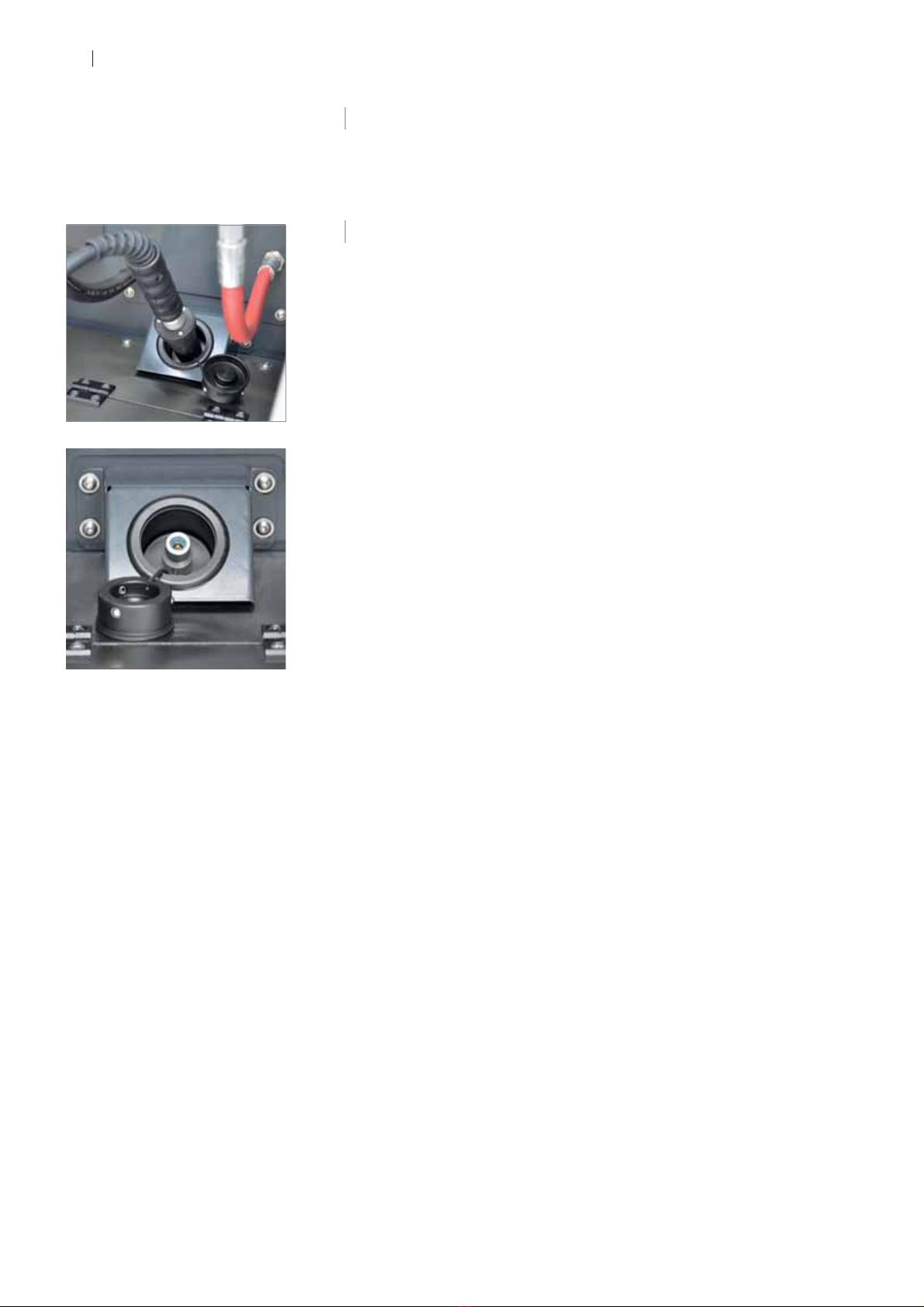

2 CNG tanks vullen
De reiniger bestaat uit 2 CNG tanks (master/slave tank) en wordt geleverd met
lege CNG tanks, vul de tank voor de eerste inbedrijfsstelling met CNG gas in
CNG-station (zie “L-gas en H-gas” op pagina 14 )! De machines kunnen
op CNG van zowel type H als type L werken. Je tankt CNG op dezelfde manier
als bij andere brandstoen: aan de pomp via het tankpistool die je aan je
machine koppelt. Gebruik de zwarte vuldop aan de machine (gesitueerd tussen
de 2 haspels) om te vullen met CNG. Dit doe je door de beschermkap van de
vulkoppeling te trekken. Volg de vulinstructies van het CNG-station. Enkel
vullen wanneer de machine uitgeschakeld is! Na voltooiing van het vulproces
de vulkoppeling voorzichtig ontgrendelen en afnemen. Beschermkap terug
over de vulopening duwen. Aan de vulkoppeling is ook een extra terugslagklep
voorzien aan de leiding (beveiliging tegen vuil en terugstromen van gas).
Wanneer de CNG niveau van de tanks laag zijn zal er een melding komen op
het scherm. Respecteer de vulhoeveelheid van de CNG tank(s). Controleer
voor ingebruikname steeds dat de tanks goed vast zitten in de houders
(spanbanden). De vulkoppeling aan de tank (zie foto volgende pagina (D) ) mag
niet gebruikt worden!
Verwijder nooit de hogedrukvulkoppeling van de vulhals. Ontgrendel
de vulkoppeling pas na voltooiing van het volledige vulproces en
het bijbehorende vrijgavesignaal van het vulstation. Het losmaken of
verwijderen van de hogedrukvulopening kan de binnenste afdichtring
in de vulhals vernielen en uitblazen en tot ernstig letsel leiden. Het is
essentieel om de veiligheidsinstructies van het tankstation te volgen!
CNG (gecomprimeerd aardgas) is een explosieve brandstof
en brandbaar. De tank mag alleen worden gevuld in een goed
geventileerde buitenruimte met uitgeschakelde motor. Niet roken
in de buurt van het gas! Gebruik alleen goedgekeurde slangen
en koppelingen voor CNG gas! Accu’s produceren tijdens het
opladen explosieve waterstofgassen. Houd vonken, open vuur
en andere ontstekingsbronnen ten allen tijde uit de buurt.

COMPONENTEN NL
DiBO 17
Componenten
ALGEMEEN
Ongeacht het type hogedrukreiniger bestaat de reiniger uit een reeks
kenmerkende machineonderdelen welke hieronder beschreven worden.
Zo heeft elke reiniger zijn eigen maximum druk en maximaal debiet.
Deze kunt u terug vinden in de technische gegevens van de machine.
VISUELE VOORSTELLING
A
C
B
D
1 CNG tank (master)
2 watertank
3 drukregelventiel hogedruk (gas)
4 elektromechanische afsluiter
met doorstroombegrenzer,
smeltveiligheid (A) en breekplaat
300 bar (B) (zie detail) met
manuele bediening (geel)
5 gasbrander
6 manometer (C) met
druktransmitter (D)
7 toevoerslang gasmotor (10 Bar)
8 meetpunt luchtdrukschakelaar
9 ionisatiepen brander
10 ontstekingspen brander
11 ontstekingstrafo
1
4
2
3
5
6
7
8
10
9
11
1 haspel
2 service luik met hoge
temperatuur kraan (optie)
3 CNG vulkoppeling
4 bedieningspaneel
5 LD-slang
6 HD-slang
7 bedieningsluik
8 druktoets openen kap
9 druktoets openen lade
10 gereedschapslade
2
1
4
3
56
7
10
89

NL COMPONENTEN
DiBO 18
1 noodstop
2 sleutelcontact
3 hogedrukuitgang & connector
4 bedieningshendel
5 display
1
2
3
4
5
1 luchtuitlaatkanaal
2 gasmotor
3 koelvloeistofreservoir
4 luchtfilter
5 gasblok voor ketel
6 drukregelaar motor
1
2
3
4
5

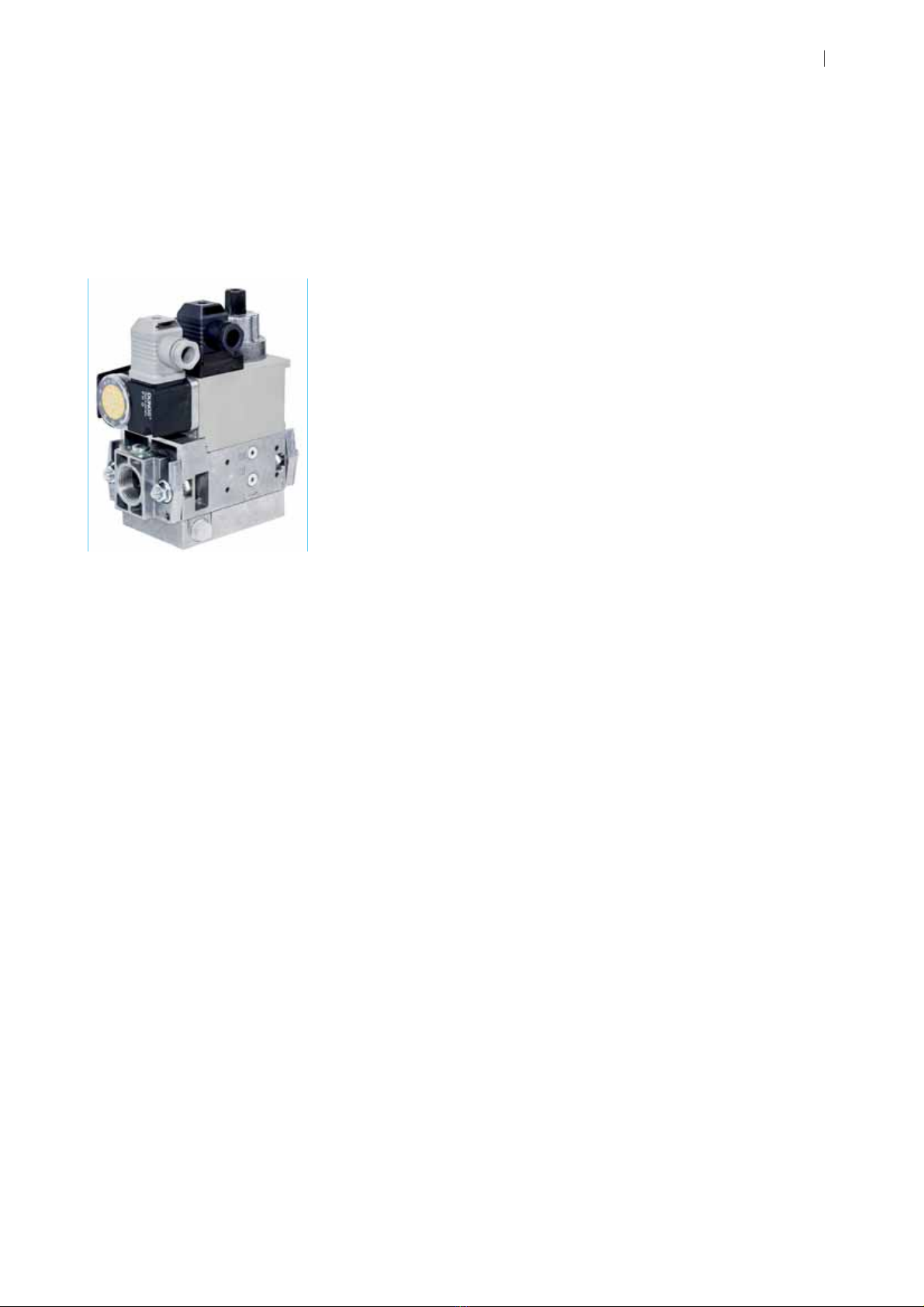

1 temperatuursensor gasblock
2 gasblok
3 gasklep met drukregelventiel
4 drukschakelaar gas
5 drukschakelaar lucht
6 gastoevoer
7 brandermotor
8 debietregelaar
7
2
6
5
1
438
6

COMPONENTEN NL
DiBO 19
COMPONENTEN OVERZICHT
1 GASMOTOR
Het type motor hangt af van het type van reiniger. Op de gasmotor zijn
leidingen voorzien die ervoor zorgen dat de hogedrukregelaar en de
gasmotor regelaar (6) extra worden verwarmd. Zie bijgevoegde informatie
gebruiksaanwijzing betreende de gasmotor.

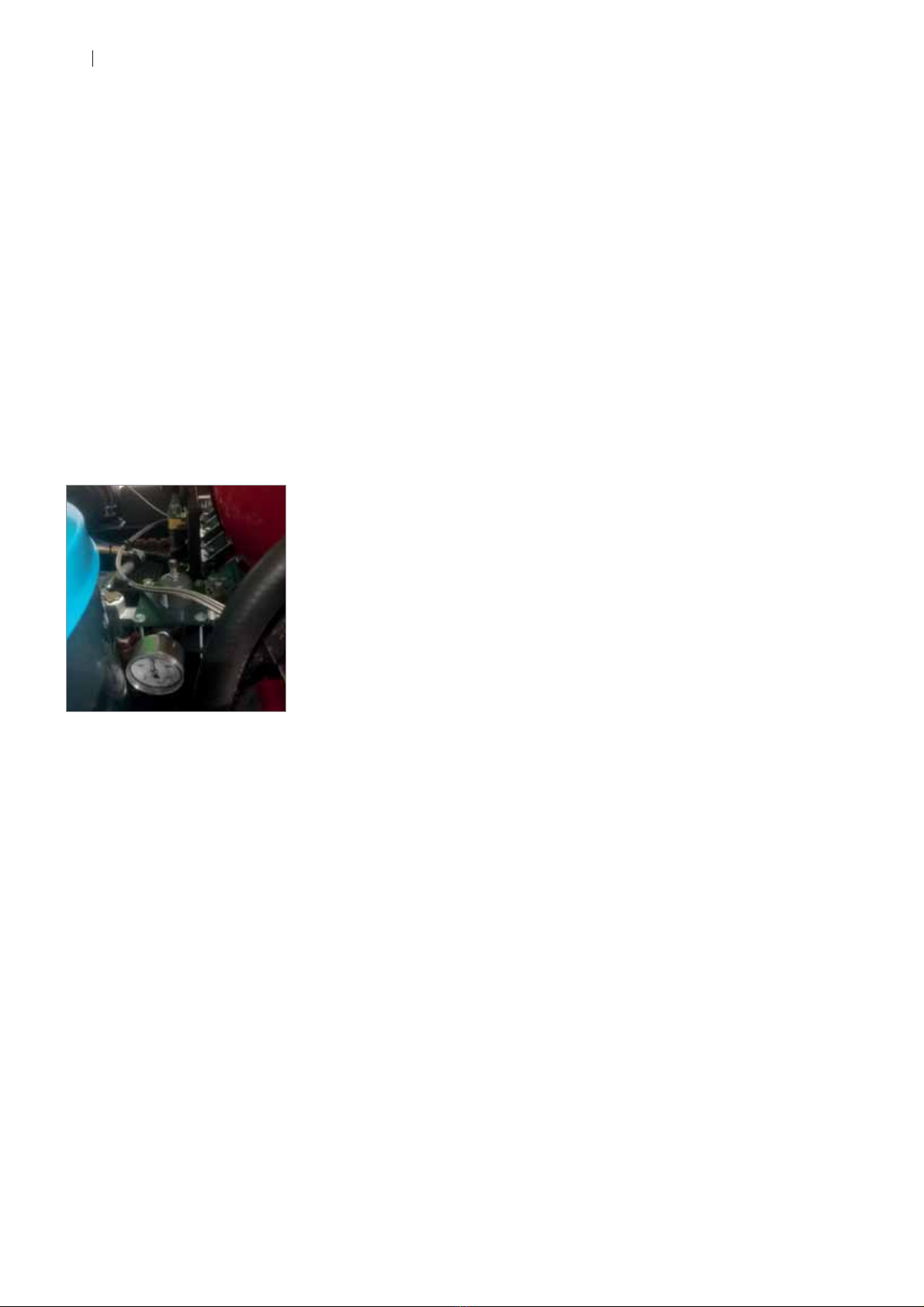

2 DRUKAFLEZING
Op de display kan men de werkdruk aflezen van de hogedrukreiniger.
Op de manometers kan je de gasdruk aflezen van de CNG vulinstallatie.
3 BRANDER
De hoog rendement ‘green boiler’ CNG is een brander die zorgt voor
warm water. De temperatuur van het opgevoerde water is regelbaar. De
branderketel is dubbelwandig. De buitenmantel wordt lucht gekoeld door de
waaier zijdelings aan het branderhuis (aangedreven door de brandermotor).
Aan de bovenzijde van de branderketel bevindt zich de brandermond. In de
brandermond vind je de ionisatie- en ontsteekpen terug. De ionisatiepen zorgt
voor de vlambewaking. Op de brander zit een gasblok. In de gasblok zit een
filter, regelaars, (afsluit)kleppen en drukschakelaars. De luchtdrukbewaking
die in de buurt gemonteerd is onder de gasblok controleert of er luchtdruk
aanwezig is in de ketel. De drukschakelaar bovenaan controleert de gasdruk.
De temperatuursensor meet de temperatuur van de gastoevoer. De gasklep en
debietregelaar (vaste instelling) regelen de toevoer en het startdebiet van het
gas. Zie foto’s; “Visuele voorstelling” op pagina 17 .
Kalkaanslag tijdens werken met hogere temperaturen
De hardheid van het water wordt mogelijk uitgedrukt in Franse graden (°F)
of Duitse graden (°D). Het verschil is merkbaar in volgende vergelijking:
1°F = 0,56°D. Voorbeeld: water met een hardheid van 40°F heeft een Duitse
hardheid van : 40 x 0,56 = 22.4°D. Bekijk de in uw omgeving voorgeschreven
hardheid van het drinkwater. Hard water kan problemen veroorzaken d.m.v.
kalkaanslag vanaf 30°F of 17°D. Wanneer verhard water nu verwarmd/verhit/
verpompt wordt (of wanneer hard water in contact komt met lucht), kan dit
kalkafzetting veroorzaken. Hard water wordt voornamelijk veroorzaakt door de
aanwezigheid van twee stoen: calcium en magnesium. Dus des te harder het
water, des te meer kans op kalkaanslag! Bij reiniging met hoge temperaturen
(of bij gebruik van verhit water) verkrijg je dus ook snellere kalk afzetting bij een
eventuele lage hardheid! Dit kan dus leiden tot verlies van energierendement,
hoger energieverbruik en verminderde capaciteit van waterlevering (onder
andere kalkaanslag op de branderspiraal en andere watervoerende delen).
Daarom adviseren wij, DIBO nv, aan om de machines met een branderketel
extra preventief te ontkalken en na gebruik van warm water steeds voldoende
na te spoelen met koud water (indien mogelijk) om een optimale werking van
de machine te garanderen!
4 HOGEDRUKPOMP
Het type hogedrukpomp hangt af van het type reiniger (zie “Technische data”
op pagina 48 ).
5 AANHANGWAGEN NIET BIJ INBOUWVERSIE
De machine is opgebouwd op een aanhangwagen. De aanhanger horizontaal,
op een stabiele ondergrond plaatsen tijdens de spuitwerkzaamheden, dit om
een mogelijke storing van leegloop watertank te vermijden!
6 WATERTANK
De watertank is een waterreservoir dat tussen het waterleidingnet (kraan)
en de hogedrukpomp staat. De watertank voorkomt dat er drukstoten in het
waterleidingnet kunnen optreden.
Drukstoten ontstaan door het in- en uitschakelen van de spuitstraal.
De watertank voorkomt onder alle omstandigheden dat er sporen van
toegevoegde chemicaliën in het waterleidingnet doordringen.
De vlotter zorgt voor het vulproces van het leidingwater.
Ook heeft de tank een overloop om het teveel aan water te kunnen afvoeren.
De watertank heeft tevens een leegloopkraan aan de voorkant van de trailer.

NL COMPONENTEN
DiBO 20
Wij raden tevens aan om de trailer te vervoeren met lege watertank!
De dop aan de watertank (binnen de kap) dient NIET om te vullen.
De dop dient ENKEL om eventueel antivries toe te voegen
in de watertank en om het waterniveau van de watertank
te controleren via het vlottersysteem of eventueel
onderhoud aan het vlottersysteem/watertank.
Vullen via de dop mag in geen geval gebeuren, het aangevoerde water gaat
dan niet door de filter (aanvoerwater wordt niet gefilterd). DIBO is dan ook niet
verantwoordelijk voor mogelijke schade als gevolg van verkeerd gebruik (dop).
Gelieve tevens geen andere producten (zoals
chemicaliën,...) in de tank toe te voegen!
7 WATERFILTER
Het aangevoerde water wordt via de waterfilter gezuiverd.
8 BRANDERMOTOR
De brandermotor drijft de waaier (ventilator) aan. De brandermotor gaat draaien
van zodra deze ingeschakeld wordt.
9 GASDRUKREGELVENTIELEN
Er zijn 3 gasdrukregelaars. Deze ventielen regelen dus de gashogedruk
naar een lagere keteldruk. Deze zijn af fabriek ingesteld en mogen niet
gemanipuleerd worden door niet erkende personen.
• Regelventiel op hogedruk (200 -> 10 Bar) met een alaasveiligheidsventiel
(“Visuele voorstelling” op pagina 17 ). Nota: het drukregelventiel
hogedruk wordt opgewarmd door koelvloeistof aomstig van de gasmotor
tegen mogelijke bevriezing.
• Regelventiel op lagedruk (10 Bar -> 100 mBar - links afgebeeld) met een
alaasveiligheidsventiel.
• Regelventiel (+- 8.5 mBar) op de gasblock.
Het is ten strengste verboden om aanpassingen uit te voeren aan de
regelventielen en alaasventielen of om de in de fabriek ingestelde
druk te verhogen! Aanpassingen aan deze veiligheidscomponenten
kunnen ernstige schade veroorzaken en maakt de garantie ongeldig.
10 VENTILATOR
De ventilator zorgt ervoor dat er voldoende lucht is voor de verbranding en
tevens voor de koeling van de branderketelwand. De ventilator wordt elektrisch
aangedreven en bevindt zich aan de onderzijde van de ketel.
11 ONTSTEKINGSTRANSFORMATOR
De ontstekingstransformator is indirect tegen de branderkamer gemonteerd.
De ontstekingstransformator zorgt voor een ontstekingsvonk in de
branderkamer.
12 STROMINGSSCHAKELAAR
Zodra er wordt gespoten, stroomt er water door de stromingsschakelaar.
De schakelaar controleert of er doorstroming van het water is.
Bij voldoende doorstroming kan de brander functioneren.
13 OVERDRUKVENTIEL
Als de druk in het watercircuit door onvoorziene omstandigheden te hoog zou
worden gaat het overdrukventiel open en laat het water via een slang naar
buiten lopen.
14 FRAME
Het frame is gemaakt van een gelakte ijzeren constructie. Het frame is op
de aanhanger gemonteerd, de motor is met trillingsdempers op het frame
gemonteerd.
