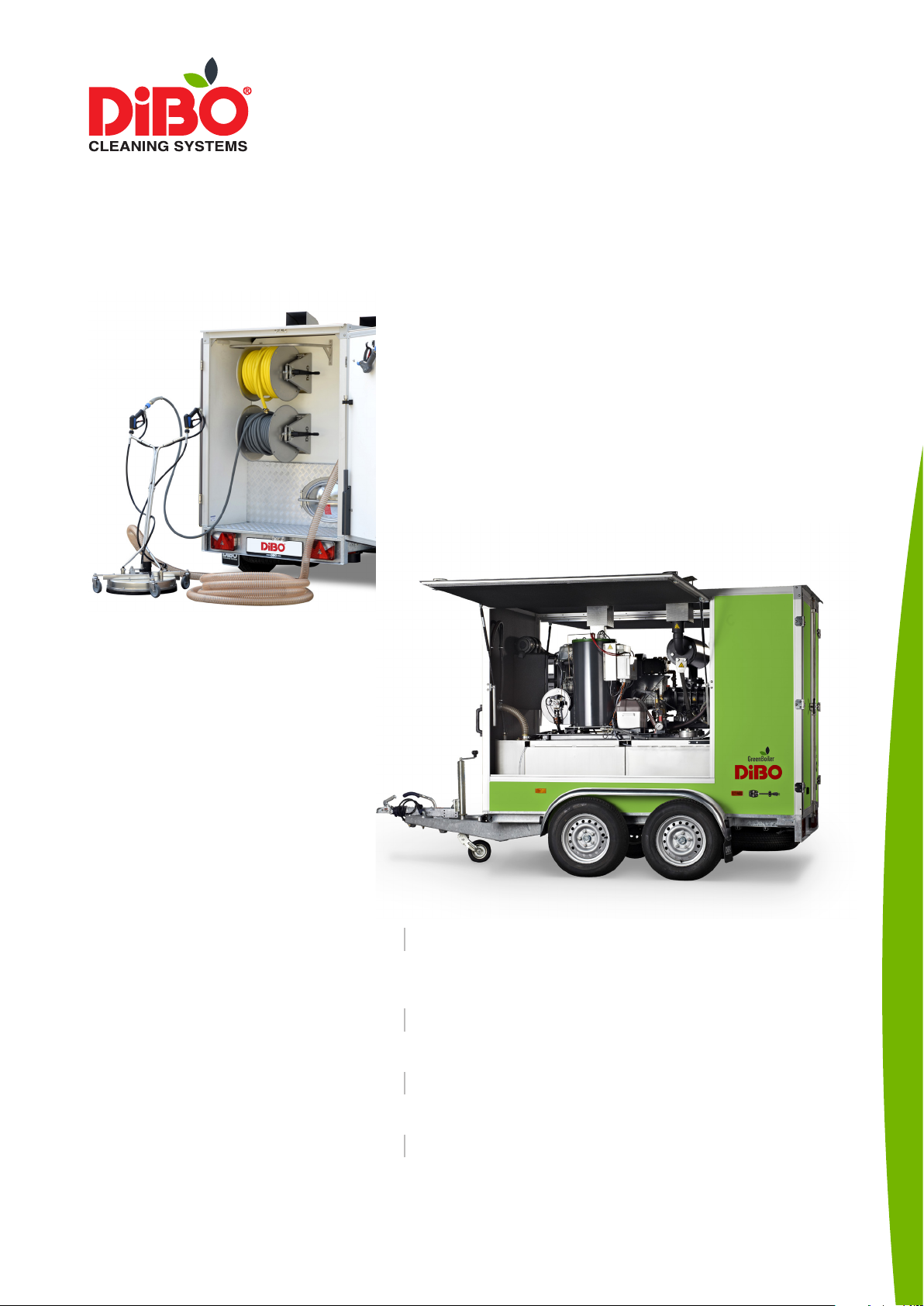

Dibo JMB-C+ 200/18 WWC TG Series User guide

JMB-C+ WWC
1.780.145
1 NL - NEDERLANDS
Lees deze oorspronkelijke gebruiksaanwijzing aandachtig door
alvorens de hogedrukreiniger in gebruik te nemen. Neem alle
veiligheidsvoorschriften in acht!
2 FR - FRANÇAIS
Lisez ce mode d’emploi original attentivement avant d’utiliser le nettoyeur
à haute pression. Prenez toutes précautions de sécurité nécessaire!
3 EN - ENGLISH
Read this original instructions manual attentively before operating the
high pressure cleaner. Take all safety instructions in mind!
4 DE - DEUTSCH
Vor Inbetriebnahme des Hochdruckreinigers ist diese
Orginalbetriebsanleitung sorgfältig zu lesen. Befolgen Sie sämtliche
Sicherheitshinweise!
www.dibo.com

COLOFON NL
DiBO 3
Colofon
©1978-2020 Copyright DiBO n.v.
Niets uit deze uitgave mag verveelvoudigd en/of openbaar gemaakt worden
door middel van druk, fotokopie, microfilm of op welke wijze dan ook, zonder
voorafgaande schriftelijke toestemming van DiBO n.v.®.
Dit geldt ook voor de bijbehorende beelden, tekeningen en schema’s.
DiBO n.v.® behoudt zich het recht om onderdelen te wijzigen op elk gewenst
moment, zonder voorafgaande of directe kennisgeving aan de afnemer.
De inhoud van deze uitgave kan eveneens gewijzigd worden zonder
voorafgaande waarschuwing. Voor informatie betreende afstellingen,
onderhoudswerkzaamheden of reparaties waar in deze uitgave niet naar
verwezen wordt, wordt u verzocht contact op te nemen met uw leverancier.
Deze uitgave is met alle mogelijke zorg samengesteld.
DiBO n.v.® neemt geen verantwoording op voor eventuele fouten in deze
uitgave of voor de gevolgen ervan.
Datum van uitgifte: 09/01/20 Revisie handleiding: REV 0.
Nederlands
JMB-C+ WWC
1.780.145

INHOUDSTABEL NL
Inhoudstabel
COLOFON 3
GARANTIE 6
MARKERING DOOR AANDACHTSSYMBOLEN 8
VEILIGHEIDALGEMENE WAARSCHUWINGEN 9
VOOR HET IN GEBRUIK NEMEN 14
Water aan- en afvoeren tot stand brengen 14
Wateraanvoer tot stand brengen 14

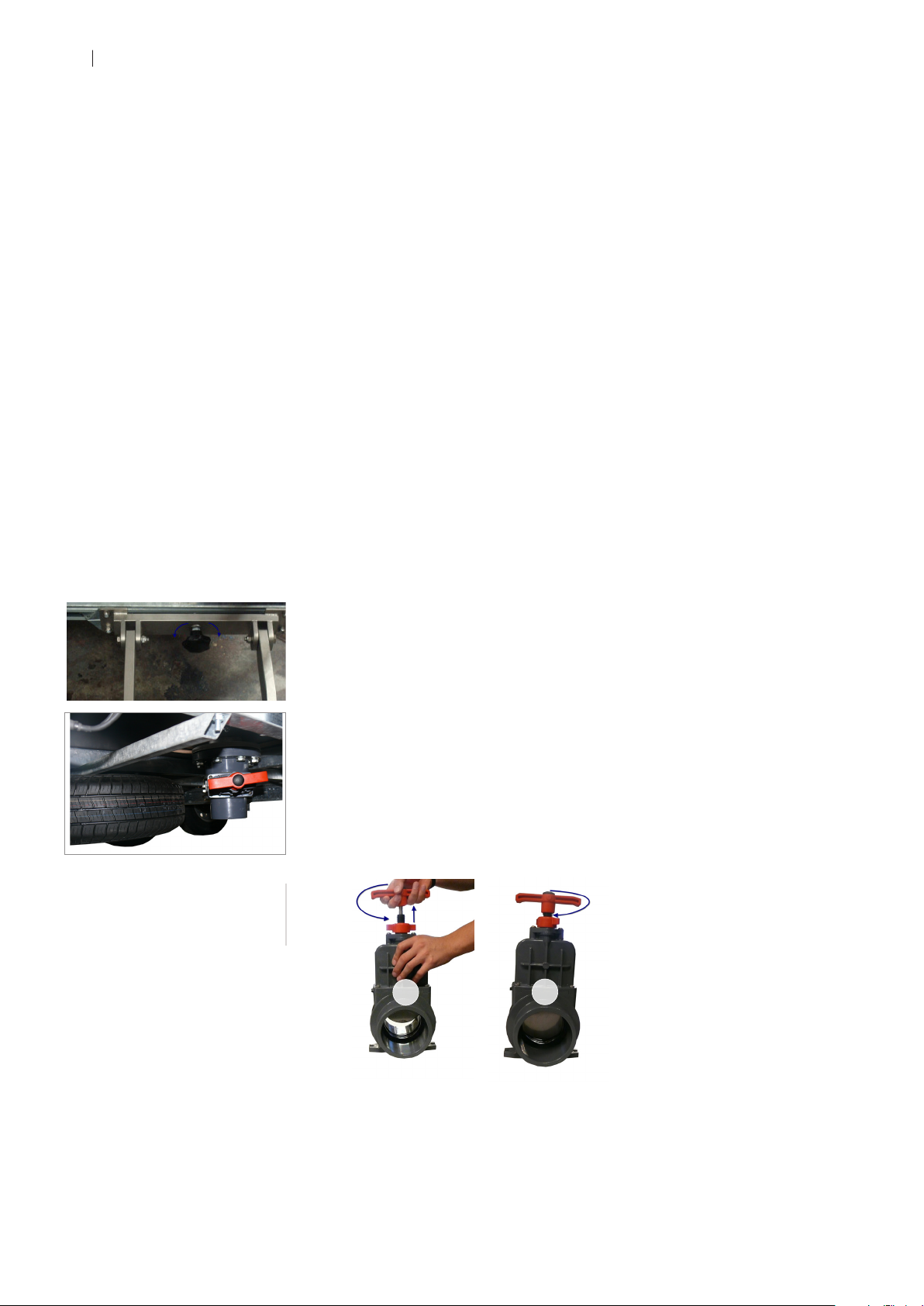

Water afvoeren 14
Anti-legionellabacterie maatregel 14
Brandstoftank vullen 15
COMPONENTEN 16
Algemeen 16

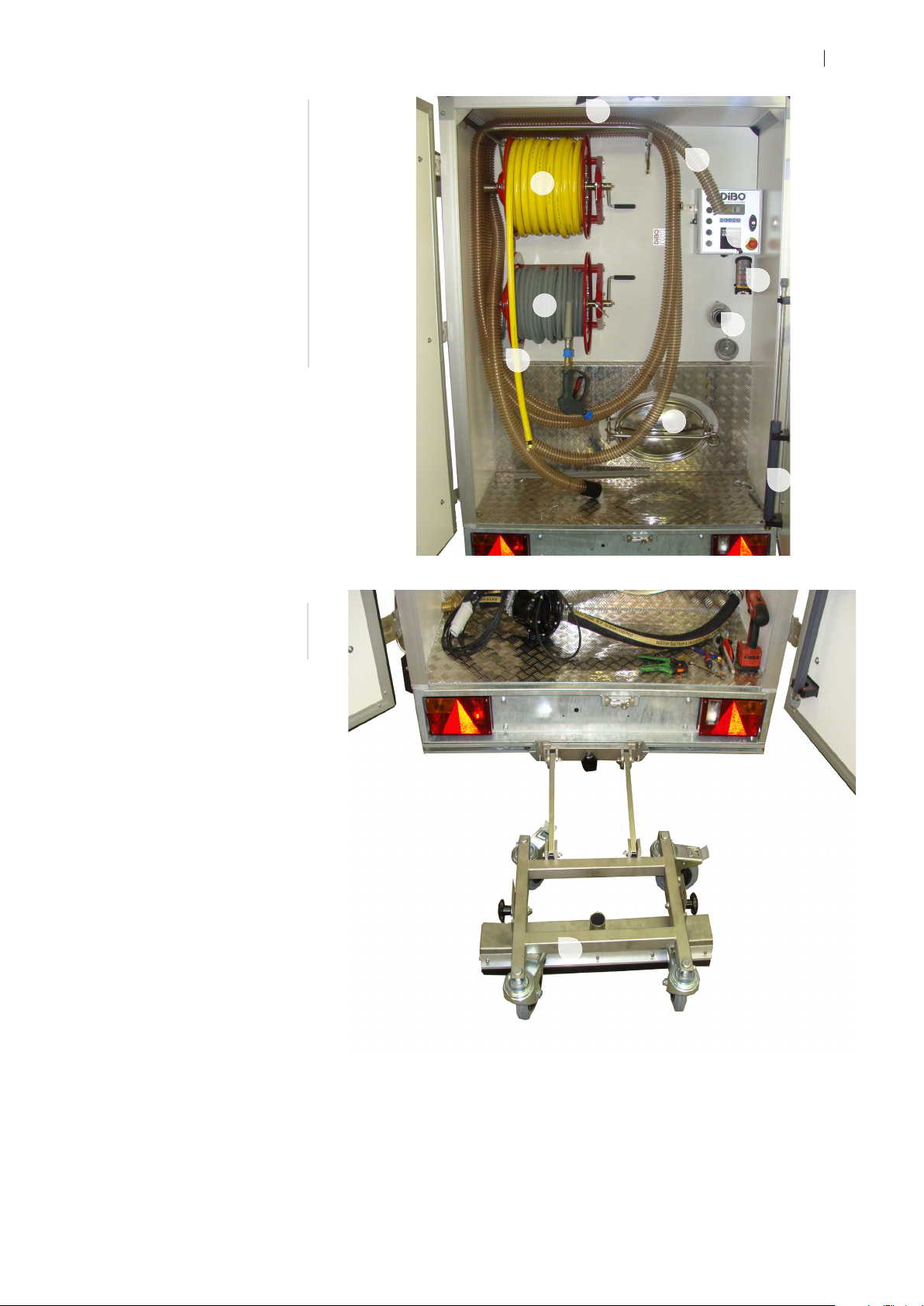

Visuele voorstelling 16

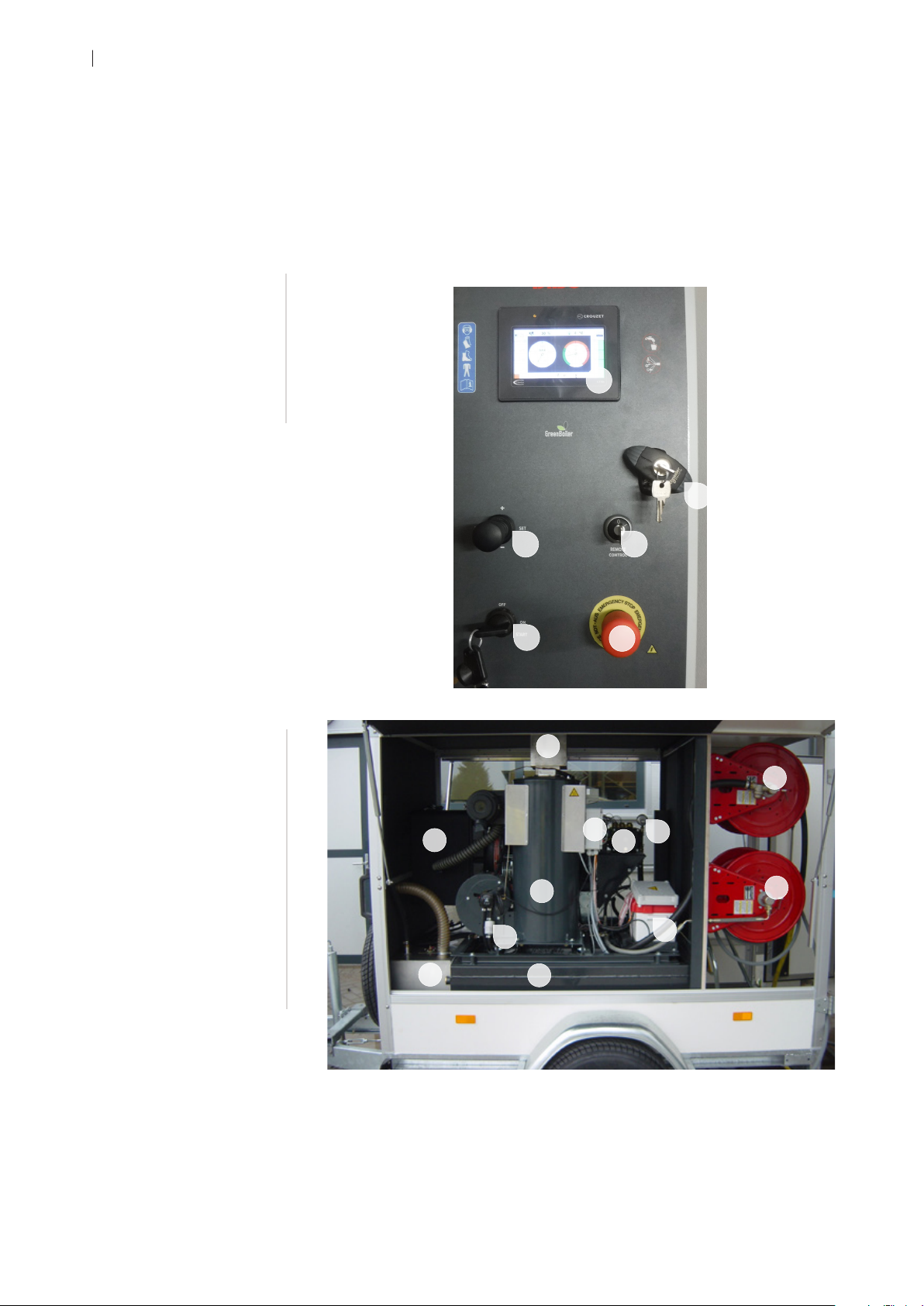

Componenten overzicht 18
BEDIENING 21
In bedrijf zetten 21
Bedieningscomponenten 22
Display/storingen 24
Bediening bedieningshendel 24
Storingen 27
Hoge temperatuur pompen 27
Toepassingsgebied 28
BUITEN WERKING STELLEN 28
Lans en pistool 28
Machine 28
Water afvoeren 28
Machine opbergen 28
Transport 29
algemeen 29
Opslag bij vorsttemperaturen 29
ONDERHOUD 30
Algemeen 30
Onderhoudsschema 30
Algemeen 30
Periodiek onderhoud 30
Controle van oliepeil en verversing pompolie 31
Controle van oliepeil en verversing reductiekastolie
(200Bar/18L) 31
Onderhoud Lombardini motor 31
Controle/verversing olie vacuümpomp 31
Reinigen van de waterfilters 31
Reinigen van de brandstof en oliefilters 31
Onderhoud voor rekening DiBO technici 32
Omschrijving dagelijkse controle 32
Aanhangwagen 32
Ventielen + manometer 32
Hogedrukpomp 32
Hogedruk- en lagedruk gedeelte 32
Spuitgereedschap 32
Elektrisch gedeelte 32
Brander 33
Watertank - vuilwatertank 33
Olie aftappen hogedrukpomp 33
Olie vullen hogedrukpomp 33
Gebruikte olie afvoeren 33
Motor 33
Brandstoftank 33
Aanbevolen smeermiddelen 33
Olie aftappen reductiekast 33
Olie vullen reductiekast 33
Olie aftappen motor 34
Olie vullen motor 34
Olie vullen/controle vacuümpomp 34
Riemoverbrengingen 34
Batterij 34
TECHNISCHE GEGEVENS 36
Algemeen 36
JMB-H versies 36
Algemene gegevens 36
Toebehoren 36
NAZORG 37
Opslaan hogedrukreiniger 37
Inactiviteit gedurende lange periode 37
Installatie milieuvriendelijk afvoeren 37
DIBO VERTEGENWOORDIGINGEN 38
TECHNISCHE DATA 38
Overzichtstabel machines 38
Legende 40
DATA SHEET VACUUM PUMP UNIT 41
KLEURTABEL NOZZLES 50

NL GARANTIE
DiBO 6
Garantie
Garantieperiode: zie bijgeleverd garantiebewijs.
• Inbegrepen:
Algemene onderdelen die aantoonbaar defect gegaan zijn als gevolg van
materiaalfouten, fabricagefouten of gebrekkige arbeidsprestatie. Elektrische
onderdelen welke vallen onder deze bepaling.
• Garantietermijn:
Deze gaat in op datum van levering. Defecten worden uitsluitend door de
garantie gedekt als er een volledig ingevuld en ondertekend garantiebewijs
opgestuurd is naar DiBO (adres zie hieronder) of door via de website het
garantiebewijs te registreren op www.dibo.com. De garantieperiode bedraagt
5 jaar vermits er aan enkele voorwaarden wordt voldaan.
Garantievoorwaarde bij 5 jaar garantie:
• De machine dient regelmatig volgens het onderhoudsschema (minimaal
1 keer per jaar) worden aangeboden voor een onderhoudsbeurt bij DiBO of
een erkend service / onderhoud station.
• Deze garantieperiode kan enkel worden gegarandeerd vermits het
aantonen van een onderhoudsbewijs.
• Uitgesloten zijn slijtage onderdelen, zoals pistolen, lansen, slangen, ...
• DiBO n.v. zal niet in werkuren en kilometervergoedingen tegemoetkomen.
• Registreer uw machine via uw klant- of dealeraccount.
DiBO n.v.
Hoge Mauw 250
2370 Arendonk
België
Voor een aanvraag tot garantie dient u zich onmiddellijk tot uw leverancier te
wenden. Een garantieaanvraag die te laat wordt gemeld, wordt niet meer in
behandeling genomen.
• Garantieverlening:
De garantieverlening geschiedt door reparatie aan het defecte onderdeel. De
verzendkosten zijn altijd voor rekening van de klant. De vervangen defecte
onderdelen worden eigendom van DiBO n.v..
• Niet in de garantie inbegrepen:
Indirect ontstane schade.
Normale slijtage.
Beschadigingen ontstaan door nalatigheid of ondeskundige gebruik.
Schade opgelopen tijdens laden, lossen of transport.
Schade door bevriezing.
Schade die te laat wordt aangemeld.
Kosten van reparatie door derden.
• Garantie vervalt:
Bij verandering van eigenaar.
Bij wijzigingen / reparaties van een door niet erkend DiBO technieker.
• Aansprakelijkheid:
DiBO n.v. kan als fabrikant niet aansprakelijk gesteld worden voor
persoonlijk letsel, schade aan eigendommen van derden, bedrijfsschade,
productieverlies, kapitaalverlies, verlies van goederen en dergelijke,
die ontstaan zijn door gebrekkige of te late levering van een verkocht
artikel, ongeacht de oorzaak hiervan. DiBO n.v. kan ook niet aansprakelijk
gesteld worden voor eventuele schadelijke gevolgen van chemische
reinigingsmiddelen die worden toegevoegd.

GARANTIE NL
DiBO 7
De machine is zodanig ontworpen en gebouwd dat ze veilig gebruikt en
onderhouden kan worden. Dit geldt voor de toepassing, de omstandigheden en
de voorschriften zoals in deze documentatie beschreven. Het lezen van deze
documentatie en het opvolgen van de instructies zijn dus noodzakelijk voor
iedereen die met of aan deze machine werkt. Bij professioneel gebruik is het
de verantwoordelijkheid van de werkgever dat deze instructies bekend zijn en
nageleefd worden. Er kunnen extra veiligheidsmaatregelen voorgeschreven
zijn door het bedrijf of het land waar de machine in gebruik is. Dit betreft met
name de arbeidsomstandigheden.

NL MARKERING DOOR AANDACHTSSYMBOLEN
DiBO 8
Markering door
aandachtssymbolen
In deze bedieningshandleiding en op de machine kunnen enkele zones met
aandachtssymbolen worden benadrukt. Deze aandachtssymbolen wijzen op
een mogelijk gevaar of aandachtspunt. Het negeren van zulke aanwijzingen
kan leiden tot lichamelijke verwondingen, machine- of bedrijfsschade.
-Bedieningshandleiding:
Voor u de hogedrukreiniger in bedrijf neemt dient u deze
bedieningshandleiding aandachtig door te nemen en hem steeds binnen
handbereik te bewaren.
Let op:
Het niet (of niet precies) opvolgen van deze werk- en/of bedieningsinstructies
kan leiden tot ernstig persoonlijk letsel, dodelijk ongeval, zware machine- of
bedrijfsschade.
-Elektrische spanning:
Deze instructies wijzen op het correct omgaan met elektrische onderdelen van
de machine. De met dit symbool gemarkeerde zones op de machine bevatten
elektrische onderdelen en mogen nooit door onbevoegde worden geopend of
aangepast.
-Giftige stoen:
Wanneer de machine is uitgerust om met chemische additieven te werken, kan
het negeren van deze aandachtspunten leiden tot irritaties, verwondingen tot
zelfs dodelijke afloop. Volg de productinstructies steeds nauwgezet op.
-Brandgevaar:
Deze instructies duiden op handelingen welke brand kunnen veroorzaken,
welke kunnen leiden tot ernstige schade en persoonlijk verwondingen.
-Hittegevaar:
Deze instructies duiden op gevaren voor hitte en hete oppervlakken, welke
persoonlijke verwondingen kunnen veroorzaken. Gemarkeerde zones op de
machine mogen NOOIT worden aangeraakt of benaderd wanneer de machine
in bedrijf is en zelfs bij een uitgeschakelde machine blijft aandacht noodzakelijk.
Aanwijzing:
Deze instructies bevatten informatie of adviezen welke het werk
vergemakkelijken en voor een veilig gebruik zorgen.
-Hand/arm trillingen:
Deze instructie duidt op informatie en gevaren van hand/arm trillingen, welke
kunnen leiden tot ernstige schade en persoonlijk verwondingen. Volg de
instructies steeds nauwgezet op.

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 9
Veiligheid–algemene
waarschuwingen
Algemeen:
De DiBO hogedrukreiniger is een reiniger, die een waterstraal onder hoge
druk voortbrengt. De reiniger mag uitsluitend worden gebruikt door getrainde
en gekwalificeerde personen die in de bediening ervan zijn geïnstrueerd en
uitdrukkelijk met de bediening ervan belast zijn. Een volledige kennis van
deze handleiding is daarom noodzakelijk. De machine is niet geschikt voor
gebruik door kinderen of jongeren (t.e.m. 16 jaar). Niet geïnstrueerd personeel
of personen met beperkte psychische, fysische of motorische vaardigheden
mogen het apparaat niet gebruiken. Als de machine door andere personen
gebruikt wordt dient u als eigenaar de gebruiker op de hoogte te stellen van de
veiligheidsvoorschriften. Naast de gebruiksaanwijzing en de in het land waar
de machine wordt gebruikt geldende, bindende regelingen inzake ongevallen
preventie, dienen ook de erkende vaktechnische regels voor veilig en
oordeelkundig werk in acht te worden genomen. Elke werkwijze die gevaarlijk
kan zijn voor de veiligheid, dient te worden nagelaten.
Hogedrukslangen:
Hogedrukslangen, fittingen en verbindingsstukken zijn belangrijk voor de
veiligheid van de machine. Gebruik alleen door de fabrikant goedgekeurde
hogedrukonderdelen! Gebruik de hogedrukslang niet als trekkabel. Maximaal
toegelaten werkdruk en temperatuur staan op de hogedrukslang gedrukt.
Slangen na het gebruik met heet water laten aoelen of apparaat kort met
koud water gebruiken. Let op voor struikelgevaar wanneer de hogedrukslang
van de haspel wordt afgerold.
Spuiten met hogedrukstraal:
De hogedrukstraal kan gevaarlijk zijn als zij misbruikt wordt. De straal mag niet
op uzelf, personen, dieren, onder elektrische spanning staande installaties of op
het toestel zelf worden gericht.
-Elektrische apparaten nooit met water afspuiten:
gevaar voor personen, kortsluitingsgevaar.
Gevoelige delen niet met de puntstraal reinigen. Bij het reinigen op voldoende
afstand tussen de hogedruksproeier en het oppervlak letten om een
beschadiging van het te reinigen oppervlak te vermijden.
Tijdens het bedrijf alle afdekkingen en deuren van de machine gesloten
houden.
Baken de spuitplaats duidelijk af en voorzie hierbij een afgebakende afstand
van minimum 6 m rond de spuitplaats.
Verwijder alle losliggende elementen binnen de spuitplaats, welke zouden
kunnen opvliegen.
Spuit nooit vanaf een onstabiele standplaats (ladder, bootje, steiger, ...).
Tijdens het werken met de machine treden aan de spuitlans terugslagkrachten
op.
Indien de spuitlans schuin staat, treedt er bovendien een draaimoment op.
Houd daarom de spuitlans met beide handen vast.
Veiligheidskleding, veiligheidsbril en gehoorbescherming dragen!
• Spuitlans:
Schakel de machine uit als de spuitlans vervangen wordt.
Let op de aanwezigheid van de beschermkap rond de spuitkop.
Draai de lanskoppeling op het pistool stevig vast. De hendel van het pistool
mag bij gebruik niet worden vastgeklemd.
Voor de spuitwerkzaamheden: houd de spuitlans steeds naar beneden
gericht!

NL VEILIGHEIDALGEMENE WAARSCHUWINGEN
DiBO 10
Machine:
Neem de machine nooit zonder water in gebruik. Zelfs een kortstondig gebrek
aan water kan tot ernstige beschadigingen leiden! Wanneer de machine op
een drinkwaterleidingnet wordt aangesloten, dienen de daarover bestaande
voorschriften (EN 1717) te worden nageleefd. De machine dient op een stabiele
horizontale ondergrond te staan met de rem op!
Werken bij kunstlicht: indien daglicht niet voldoende zichtbaarheid
biedt tijdens het bedrijf, strekt het gebruik van aangepaste waterdichte
verlichtingsarmaturen tot aanbeveling. In ruimten voorzien van standaard
verlichting moet deze op ruime afstand van de waterstraal blijven. Werk nooit
tijdens ongunstige weersomstandigheden (bijv: onweer, regenweer,...) in de
open lucht. De machine aan tankstations of in andere gevarenzones wegens
het explosiegevaar, dat van de branderketel kan uitgaan, slechts buiten de
vastgelegde gevarenzone inzetten. Vaste instellingen van de machine mogen
in geen geval zelf gewijzigd worden.De hogedrukreiniger is door DiBO
bedrijfsklaar gemaakt en getest volgens de geldende veiligheidsnormen.
Nooit oplosmiddelhoudende vloeistoen zoals benzine, olie of verdunning
aanzuigen, de ontstane sproeinevel kan uiterst ontvlambaar en/of giftig
zijn. Wanneer de machine in bedrijf is mag deze nooit onbeheerd worden
achtergelaten. Let op voldoende ventilatie. Machine niet afdekken of in ruimten
gebruiken met onvoldoende ventilatie! Voertuigbanden/bandventielen mogen
uitsluitend gereinigd worden van op een minimum spuitafstand van 30 cm.
Anders kan de voertuigband/het bandventiel beschadigd worden door de
hogedrukstraal.
Het eerste teken van een beschadiging is de verkleuring van de band.
Beschadigde voertuigbanden zijn een bron van gevaar. Asbesthoudende en
andere materialen die gevaarlijke stoen bevatten, mogen niet afgespoten
worden.
Waterafvoer:
Zorg voor een degelijke en vlotte waterafvoer van het afvalwater. Als er met
schadelijke chemicaliën gereinigd wordt of wanneer het te reinigen object sterk
vervuild is, moet het afvalwater worden gezuiverd alvorens dit in de riool te
lozen.
-Diverse (reinigings/onthardings/ontkalkings)
middelen (indien van toepassing):
Vermijd het toevoegen van chemicaliën of reinigingsmiddelen aan het
waterreservoir! Lees altijd eerst de voorschriften op de verpakking van het
gebruikte product . Reinig nooit met ontvlambare producten. Zorg voor
aparte opvang/reinigingvan afvoerwater. Zorg voor de nodige persoonlijke
beschermingsmiddelen ( handschoen, kleding, bril, ... ).
Vermijd morsen van het gebruikte product! Volg de instructies van het product
nauwgezet op.
Zet de ‘product’ tank direct naast de machine. Verwijder de vuldop en hang de
aanvoerslang in de tank.
Zorg steeds voor een ontluchtingsgat aan de vuldop!
Zorg er dus steeds voor dat de gebruikte tank voldoende beschermd is tegen
het gebruikte medium.
Ontharder:
Speciale vloeistof voor ontharden van hard en zeer hard water. Toepassing
van dit product verminderd aanzienlijk het vasthechten van zwevende
kalk- en ijzerchloridedeeltjes op leidingen, sproeikoppen e.d. van
verwarmingsapparatuur, hogedruk- en stoomcleaners, enz...
Een continue gebruik zal de levensduur van de machine aanzienlijk verlengen
en gelijktijdig het rendement sterk verbeteren. Gebruik de DiBO ontharder
(1.837.001/3.8550.650) , contacteer DiBO voor meer info.
Een goede ontharder is:
• Biologisch areekbaar
• PH tussen 6-9
• NIET ontvlambaar

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 11
Verkeer:
Bescherm leidingen en kabels die over een rijweg lopen met rijplaten.
Persoonlijke veiligheidsmaatregelen:
De machine niet verplaatsen tijdens bedrijf. Vermijd een slechte
lichaamshouding.
Raadpleeg bij huidpenetratie onmiddellijk een arts en meld zeker het soort
gebruikte product.
-Bijzondere aanwijzingen voor heetwaterapparaten
(indien van toepassing):
Als brandstof mag uitsluitend de voorgeschreven brandstof gebruikt worden.
Ongeschikte brandstoen mogen niet worden gebruikt daar ze een gevaar
kunnen vormen. Tank nooit als de machine in bedrijf is.
De branderketel niet aanraken en de gasafvoeropening niet afdekken.
Blessure- en brandgevaar. Tank nooit in de nabijheid van een warmtebron
of een open vlam. Niet roken! Brandstof is een vluchtig giftige stof, adem de
dampen niet onnodig in.
-Inbouwen van machines en rookgasafvoer in
een werkruimte (indien van toepassing):
Bij het inbouwen van machines met verbrandingsmotor in een lokaal
dient men te zorgen voor voldoende luchtaanvoer en voor voldoende
rookgas–luchtafvoer. De branderuitlaat moet een vrije doorlaat hebben.
Verbrandingsgassen niet in een afgesloten ruimte laten vrijkomen,
schouw/afzuiging gebruiken.Gebruik een trekonderbreker bij een te lange
schouw/afzuiging, dit om mogelijke tegendruk te voorkomen waardoor de
verbrandingsketel te heet kan worden! Voor verdere technische info omtrent
het inbouwen van de machines gelieve contact op te nemen met de DiBO
verdeler. Let op voor beschadigingen door de binnendringende koude lucht bij
vriestemperaturen, via de luchtafvoer.
-Trillingen (hand/arm):
De trillingen (hand/arm) hebben geen nefaste invloed bij gebruik van de
reiniger met gewone nozzle. De actiewaarde van 2,5 m/s en grenswaarde van
5,0 m/s (= de risico indicatie) worden hierbij niet bereikt bij intensief gebruik
op wekelijkse basis! Een lange gebruiksduur van een reiniger met roterende
kop kan door de vibraties aan lans en spuitpistool, leiden tot lichamelijke
kwalen zoals bijv.: doorbloedingsstoornissen (zie technische gegevens).
Zorg daarom steeds voor je persoonlijke beschermingsmaatregelen zoals
bijv.: handschoenen. Bij regelmatig, langdurig gebruik van de reiniger en bij
herhaaldelijk optreden van de symptomen (bv: kriebelen van vingers, koude
vingers, pijn in gewrichten van hand/arm, zenuwstoornis) raden wij aan een
medisch onderzoek te ondergaan! Ononderbroken werken gedurende een
lange periode is dus afgeraden bij gebruik van de lans met roterende kop, werk
daarom met pauzes om de blootstellingstijd te verkorten, gebruik wisselend de
gewone nozzle gedurende een periode of verander regelmatig van bediener.
Aanwijzing betreende mogelijke inademing van aërosolen:
Tijdens het gebruik van de reiniger kunnen aërosolen ontstaan. Deze aërosolen
zijn schadelijk voor de gezondheid.
Neem de nodige voorzorgsmaatregelen om mogelijke inademing van
aërosolen te voorkomen (bijv. : stofmaskers ter bescherming, klasse FFP 2
of hoger). De DiBO lans is uitgerust met een beschermdop vooraan die een
minimale bescherming biedt tegen het vrijkomen van aërosolen.

NL VEILIGHEIDALGEMENE WAARSCHUWINGEN
DiBO 12
Aanhanger (indien van toepassing):
Klim niet op de aanhanger als deze niet aangekoppeld is, gebruik de
aanhanger niet als hefinrichting van zowel personen of dieren! Eventuele
veiligheidsvoorzieningen mogen niet verwijderd of buiten werking gesteld
worden. Let op voor mogelijke beknelling, overschrijd de maximale belasting/
maximaal toegelaten kogeldruk niet (zie typeplaatje). Voor het rijden met de
aanhanger is tevens een relevant rijbewijs noodzakelijk. Uw aanhanger dient
ALTIJD voorzien te zijn van een goede leesbare, ociële kentekenplaat volgens
de in uw land geldende voorschriften. Plaats de plaat aan de achterzijde van de
trailer en zorg ervoor dat deze goed belicht wordt door de kentekenverlichting!
Let tevens op uw bandenspanning!
Let op voor mogelijk slip- of slingergevaar, pas uw snelheid aan de toestand van
het wegdek en de belading!
Dat geldt in het bijzonder voor bochten, merk op dat uw wagen anders reageert
met de aanhanger gekoppeld!
Bij afdalingen met een geremde, beladen aanhanger, is het belangrijk dat
u de snelheid te beperkt voor het weggedrag en beheersbaarheid van uw
combinatie. Hanteer deze snelheidsbeperking niet als streven maar als
absolute maxima!
• Parkeerrem (geremde versie):
Let op voor gevaar voor ongelukken door mogelijke defecte parkeerrem.
Als de aanhanger van het trekkende voertuig wordt losgekoppeld, steeds
de parkeerrem aantrekken en met 2 extra wielblokkeringen borgen.Bij het
parkeren of wegzetten van de gehele combinatie tevens de parkeerrem
aantrekken!
Gevaar voor verwondingen: tot de volle remkracht in werking treedt kan de
aanhanger terugrollen.
Bij het parkeren van de aanhanger opletten dat er voldoende afstand is.
• Hulpkoppeling:
De hulpkoppeling altijd door het oog van de geleiding halen (zie foto 1
hieronder)! Hulpkoppeling niet om het steunwiel wikkelen! Breng deze zo aan
dat het rijden van bochten probleemloos mogelijk wordt.
Respecteer de landspecifieke voorschriften voor het aanbrengen van de
hulpkoppeling.
Let op voor losraken van de aanhanger.
• Steunwiel/steunpoot:
Opletten dat het steunwiel steeds goed vastzit en de verwijderbare steunpoot
is ingeklapt, alvorens te rijden op de openbare weg!
Werken met stoom (indien van toepassing):
Er bestaat een kans op brandwonden bij werktemperaturen boven 98°C!
Stoomstraal nooit aanraken! Let op, sommige materialen kunnen spanningen
veroorzaken wanneer U deze oppervlakken reinigt met stoom (bv: kans
op glasbreuk bij reinigen van glasoppervlak), daarom altijd het te reinigen
oppervlak eerst zachtjes instomen! Zorg altijd voor voldoende persoonlijk
beschermingsmiddelen wanneer U reinigt met stoom! Gebruik het geschikte
spuitgereedschap!
Afdekzeil (optie):
Het afdekzeil (tarpaulin) enkel gebruiken tijdens transport of wanneer men de
reiniger NIET gebruikt.
Tijdens spuitwerkzaamheden: het afdekzeil verwijderen en los maken (dit
o.w.v. voldoende ventilatie (luchtkanaal) en toegang/zichtbaarheid van het
bedieningspaneel)!

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 13
Levensduur van de reiniger:
De levensduur van uw reiniger wordt bepaald/is aankelijk van de zorg en
de onderhoudsinterventies die U besteedt aan de reiniger. De instructies,
informatie en suggesties in deze handleiding (en alle meegeleverde
documentatie) zijn hiervoor een leidraad op garantie tot een optimale
levensduur. Het vermijden van risico’s, reparaties, uitvallen van de reiniger
verbetert de betrouwbaarheid van de machine. Het regelmatig uitvoeren van
een onderhoudsprocedure verlengt bovendien de levensduur.
Risicoanalyse:
Op de machine is een risicoanalyse uitgevoerd. De risicoanalyse richt zich
op het in kaart brengen van de belangrijkste risico’s die tijdens gebruik en/of
onderhoud kunnen optreden en de maatregelen die zijn getroen om het risico
uit te sluiten of tot een minimum te beperken. Om deze risico’s te beperken zijn
de veiligheidsregels te volgen.
Let wel; de machine is zodanig opgebouwd om gevaarlijke situaties zoveel
mogelijk te vermijden, maar een totaal risicovrije machine is niet mogelijk. Er zijn
altijd restrisico’s aanwezig.
Lees daarom alle (veiligheid)instructies in dit hoofdstuk zorgvuldig door en
informeer U als er onduidelijkheden zijn.
Onderhoud:
Elektromechanisch, pneumatisch en hydraulisch werk moet steeds worden
uitgevoerd door personen met vakbekwaamheid rond deze specifieke
werkzaamheden. Informeer steeds de verschillende operatoren alvorens
te starten met speciale- en/of onderhoudswerkzaamheden. Volg steeds de
onderhouds- en/of inspectiewerkzaamheden op zoals beschreven in deze
handleiding. Ook de periodieke controles en het vervangen van onderdelen
moeten opgevolgd worden zoals beschreven.
Wij adviseren dat nieuwe mensen worden geïnstrueerd over de mogelijke
gevaren, alsmede het voorkomen van de verschillende gevaren.
Bijzondere aanwijzingen bij verbrandingsmotoren:
De motor mag niet worden afgedekt wanneer deze in bedrijf is. Wanneer de
motor in werking is, niet naar de uitlaatopening grijpen of erover buigen. Het
motorblok of de uitlaat niet aanraken (gevaar voor letsels en brandwonden).
Het tijdens de verbranding ontstane CO-gas is gevaarlijk, voorzie voldoende
ventilatie met frisse lucht. Slechts in uitzonderlijke gevallen mag de motor
binnen worden gebruikt, er moet in dat geval een noodzakelijke gas afzuiging
of ventilatie aanwezig zijn.
Bijzondere aanwijzingen bij opzuigmond:
Zorg er steeds voor dat het (opzuigmond) wagentje achteraan is gedemonteerd
wanneer u beslist om de werkzaamheden te stoppen! Zorg er steeds voor dat u
werkomgeving goed is afgebakend!
Bijzondere aanwijzingen tijdens het opzuigen:
Houd er rekening mee dat er enkel vloeistoen met lage viscositeit mogen
worden opgezogen, dit om beschadigingen aan de reiniger te voorkomen.
Deze reiniger is voorzien van schakelaars en/of motoren of soortgelijke
onderdelen die elektrische ontladingen kunnen produceren die ontplongen
kunnen veroorzaken.
Zuig daarom nooit schuim, explosieve gassen/stoen/vloeistoen, brandbare/
agressieve vloeistoen of droge/licht ontvlambare stoen op die in contact
met de lucht van de zuigmond explosieve rook kunnen produceren!
Zuig ook nooit in brandende of gloeiende objecten! Zorg er voor dat deze
unit niet gebruikt wordt om stoen te verwijderen die schadelijk zijn voor je
gezondheid. Gebruik enkel de DiBO opzuigtoestellen om de JMB WWC naar
behoren te gebruiken!

NL VOOR HET IN GEBRUIK NEMEN
DiBO 14
Voor het in gebruik nemen
Vóór elke inbedrijfsstelling moeten alle wezenlijke delen van de
hogedrukreiniger gecontroleerd worden zoals bv: zit de lanskoppeling
stevig vast, hogedrukslangen en elektrische bedrading controleren op
beschadigingen. Controleer, alvorens stekker in stopcontact te steken of de
elektrische indicaties op het naamplaatje overeenstemmen met de waarden
op het voedingsnet (bv: elektrische spanning,...) (als van toepassing). Machine
in bedrijf zetten. Spoel de slangen, pistool en lans minimaal 1 minuut met zuiver
water (Pistool in de vrije ruimte richten). Controleer of van het te reinigen object
gevaarlijke stoen zoals bv. asbest en olie kunnen losraken en het milieu
kunnen vervuilen. Overtuig uzelf van de veiligheidsvoorschriften uit voorgaand
hoofdstuk. Laat de hoofdschakelaar/sleutelschakelaar op stand 0- OFF (=UIT).
Alvorens de reiniger in gebruik te nemen: beschermingskap sluiten (als van
toepassing) & bij de optie afdekzeil (als van toepassing), deze demonteren.
WATER AAN EN AFVOEREN TOT STAND BRENGEN
1 Wateraanvoer tot stand brengen
De wateraanvoerleiding kan (naar omstandigheden) worden aangesloten op
een eigen watervoorziening (onder druk, ...) of op een drinkwaterleidingnet
met waterbak. Wanneer de machine op een drinkwaterleidingnet wordt
aangesloten, dienen de daarover bestaande voorschriften (EN 1717) te worden
nageleefd. Indien nodig in de wateraanvoerleiding een filter plaatsen.
• Wateraanvoer onder druk :
Maximum slang lengte 50 m (160 ft), minimum slang diameter (inwendig) 12.7
mm (1/2”). Controleer de waterdruk met behulp van een watermeter.
• Water aanvoer bij units met HT- pompen:
Wanneer de unit een HT pomp heeft dient men een voordrukpomp te
plaatsen.
2 Water afvoeren
Controleer dat alle waterafvoeren correct op de riolering zijn aangesloten.
Neem de nodige maatregelen opdat het afvalwater zuiver genoeg is om te
lozen.
3 Anti-legionellabacterie maatregel
Als de machine enige tijd heeft stil gestaan, moet het water in de machine
boven een afvoer afgelaten worden. Stilstaand water dat tussen de 20-55 °C
warm is kan de legionellabacterie veroorzaken.
• Reinig daarom jaarlijks de leidingen en vaten.
• Spoel periodiek na.
• Verwijder mogelijk bezinksel

VOOR HET IN GEBRUIK NEMEN NL
DiBO 15
4 Brandstoftank vullen
Vermijd morsen van brandstof, zeker op warme machine delen. Gebruik het
zelfde type diesel zoals die in auto’s wordt gebruikt. Het gebruik van andere
types brandstof kan de motor beschadigen. De brandstof moet gefilterd
worden om te voorkomen dat vuil of stof in de tank komen. Respecteer de
vulhoeveelheid van de brandstoftank. Brandstof is een vluchtig giftige stof,
adem de dampen niet onnodig in. Zie “Technische data” op pagina 38
voor tankinhoud en soort brandstof.
Let op voor statische elektriciteit. Schakel uw GSM uit en
raak een metalen voorwerp, het machineframe, aan.
Bij temperaturen onder 8°C begint de brandstof te stollen
(parane afscheiding). Daardoor kunnen moeilijkheden bij het
starten van de dieselmotor en/of brander ontstaan. DiBO raad
aan om gedurende de koude periode (wintermaanden) een
stolpunt- of vloeiverbeteraar aan de brandstof toe te voegen. Als
alternatief kan in een tankstation “winterdiesel” worden getankt.

NL COMPONENTEN
DiBO 16
Componenten
ALGEMEEN
Ongeacht het type hogedrukreiniger bestaat de reiniger uit een reeks
kenmerkende machineonderdelen welke hieronder beschreven worden. Zo
heeft elke reiniger zijn eigen maximum druk en maximaal debiet. Deze kunt u
terug vinden in de technische gegevens van de machine.
VISUELE VOORSTELLING
1 display
2 joystick (bedieningshendel)
3 sleutelschakelaar
4 sleutel contact afstandsbediening
5 noodstop
6 kaststleutel
1
5
2
3
4
6
1 luchtaanzuig
2 motor- en branderuitlaat
3 hogedrukpomp
4 manometer
5 lagedrukhaspel
6 brandstoftank
7 dieselfilter brander
8 watertank
9 brander
10 brandersturing
11 batterij (houder)
12 hogedrukhaspel
1
2
3
5
12
68
9
10 4
711

COMPONENTEN NL
DiBO 17
1 opzuigmond wagen (te koppelen
aan de aanzuigleiding)
1
1 lagedrukhaspel met
lagedrukslang
2 camerasysteem (optie)
3 bedieningspaneel
4 stopcontact (optie)
5 hogedrukhaspel met
spuitpistool en hogedrukslang
6 spuitlans met nozzle
7 afstandbediening
8 aanzuigflens
9 (aan)zuigleiding
10 mangat met vlinderklep
10
8
9
1
5
2
3
4
6
7

NL COMPONENTEN
DiBO 18
COMPONENTEN OVERZICHT
1 DIESELMOTOR
Het type motor hangt af van het type van machine (zie “Technische data” op
pagina 38 ).
2 MANOMETER
Op de manometer kan men de druk aflezen.
3 BRANDER
Het type brander hangt af van het type reiniger. De ‘green boiler’ is een brander
die zorgt voor een hoger rendement. De branderketel zorgt voor warm water.
De temperatuur van het opgevoerde water is regelbaar. De branderketel
is dubbelwandig. De buitenmantel wordt lucht gekoeld door de ventilator
zijdelings aan het branderhuis. Aan de bovenzijde van de branderketel bevindt
zich de brandermond. De watertoevoer en -afvoer bevinden zich beide aan de
onderzijde van de ketel. De temperatuur van het opgevoerde water is regelbaar
tot 100°C.
Kalkaanslag tijdens werken met hogere temperaturen
De hardheid van het water wordt mogelijk uitgedrukt in Franse graden (°F)
of Duitse graden (°D). Het verschil is merkbaar in volgende vergelijking: 1°F =
0,56°D. Voorbeeld: water met een hardheid van 40°F heeft een Duitse hardheid
van : 40 x 0,56 = 22.4°D.Bekijk de in uw omgeving voorgeschreven hardheid
van het drinkwater. Hard water kan problemen veroorzaken d.m.v. kalkaanslag
vanaf 30°F of 17°D.
Wanneer verhard water nu verwarmd/verhit/verpompt wordt (of wanneer
hard water in contact komt met lucht), kan dit kalkafzetting veroorzaken.
Hard water wordt voornamelijk veroorzaakt door de aanwezigheid van twee
stoen: calcium en magnesium. Dus des te harder het water, des te meer
kans op kalkaanslag! Bij reiniging met hoge temperaturen (of bij gebruik
van verhit water) verkrijg je dus ook snellere kalk afzetting bij een eventuele
lage hardheid! Dit kan dus leiden tot verlies van energierendement, hoger
energieverbruik en verminderde capaciteit van waterlevering (onder andere
kalkaanslag op de brander spiraal en andere watervoerende delen).
Daarom adviseren wij, DIBO nv, aan om de machines met een brander ketel
extra preventief te ontkalken en na gebruik van warm water steeds voldoende
na te spoelen met koud water (indien mogelijk) om een optimale werking van
de machine te garanderen!
4 HOGEDRUKPOMP
Het type hogedrukpomp hangt af van het type reiniger (zie “Technische data”
op pagina 38 ).
5 BEVEILIGING
De machine is voorzien van druk-, doorstroom-, overdruk-, en
temperatuurbeveiliging. Op de motor is een olie- en temperatuurbeveiliging
voorzien.
6 AANHANGWAGEN NIET BIJ INBOUWVERSIE
De machine is opgebouwd op een aanhangwagen, voorzien van een
enkelwandig geïsoleerde ombouw aan 3 zijden te openen.
Optie: de aanhangwagen kan worden uitgevoerd met een oplooprem.

COMPONENTEN NL
DiBO 19
7 WATERTANK  VUILWATERTANK
De watertank is een waterreservoir dat tussen het waterleidingnet (kraan)
en de hogedrukpomp staat. De watertank voorkomt dat er drukstoten
in het waterleidingnet kunnen optreden. Drukstoten ontstaan door het
in- en uitschakelen van de spuitstraal. De watertank voorkomt onder alle
omstandigheden dat er sporen van toegevoegde chemicaliën in het
waterleidingnet doordringen. Ook heeft de tank een overloop om het teveel
aan water te kunnen afvoeren. Er is tevens een vuilwatertank aanwezig waarbij
het opgezogen vuil water opgeslagen wordt. De vuilwatertank heeft een
niveaumeting, niveaubewaking en een veiligheidsklep.Deze veiligheidsklep
gaat open bij een te grote onderdruk in de vuilwatertank. De niveaumeting van
beide tanks is afleesbaar op het scherm van het bedieningspaneel. Dit gebeurt
door de resetknop gedurende 5 seconden in te duwen. De vuilwatertank heeft
onderaan ook een schuifafsluiter om het vuile water af te voeren.
8 WATERFILTER
Het aangevoerde water wordt met de waterfilter gezuiverd.
9 ELEKTROMOTOR BRANDER
De elektromotor drijft zowel de brandstofpomp als de ventilator aan. De
elektromotor gaat draaien van zodra de branderschakelaar wordt ingeschakeld.
10 BRANDSTOFPOMP
De brandstofpomp wordt elektrisch aangedreven. Op de brandstofpomp zit
een magneetklep die er voor zorgt dat de brandstof ofwel naar de brander
wordt gepompt, ofwel wordt terug gestort in de brandstoftank.
11 VENTILATOR
De ventilator zorgt ervoor dat er voldoende lucht is voor de verbranding en
tevens voor de koeling van de branderketelwand. De ventilator wordt elektrisch
aangedreven en bevindt zich aan de onderzijde van de ketel.
12 THERMOSTAAT
De sturing vervult de functie van de thermostaat.
13 ONTSTEKINGSTRANSFORMATOR
De ontstekingstransformator is indirect tegen de branderkamer gemonteerd.
De ontstekingstransformator zorgt voor een permanente ontstekingsvonk in de
branderkamer.
14 STROMINGSSCHAKELAAR
Zodra er wordt gespoten, stroomt er water door de stromingsschakelaar.
De schakelaar controleert of er doorstroming van het water is. Bij voldoende
doorstroming kan de brander functioneren.
15 OVERDRUKVENTIEL
Als de druk in het watercircuit door onvoorziene omstandigheden te hoog zou
worden gaat het overdrukventiel open en laat het water via een slang naar
buiten lopen.
16 DROOGLOOPBEVEILIGING WATERTANK
De droogloopbeveiliging is in de watertank gemonteerd. Als het niveau
in de watertank te laag is, wordt de motor d.m.v. de droogloopbeveiliging
uitgeschakeld. De machine gaat in storing.
17 FRAME
Het frame is gemaakt van een gelakte ijzeren constructie. Het frame is op
de aanhanger gemonteerd, de motor is met trillingsdempers op het frame
gemonteerd.

NL COMPONENTEN
DiBO 20
18 FUNCTIE OVERVERHIT WATER
Wanneer men + en - toetsen tegelijkertijd gedurende twee seconden ingedrukt
houdt, wordt de functie oververhit water actief. Op het scherm verschijnt even
functie oververhit water ingeschakeld. In het parameterscherm verschijnt bij
temperatuurinstelling en gemeten temperatuur oververhit water. Op dit moment
wordt er niet meer naar de door de gebruiker vooringestelde temperatuur
gekeken, maar regelt de machine de temperatuur naar een vaste temperatuur
geschikt om oververhit water te ontwikkelen.
Info: om oververhit water te kunnen ontwikkelen moet de
machine op een voldoende laag toerental (+- 30%) draaien!
Alleen in dat geval kan de branderketel het water tot een voldoende hoge
temperatuur opwarmen.Wanneer u wilt stoppen met de functie oververhit
water dient men de + en - toets wederom ingedrukt te houden gedurende
2 seconden. Op het scherm verschijnt even functie oververhit water
uitgeschakeld. De machine zal nu terug naar de door de gebruiker ingestelde
temperatuur geregeld worden.
Let op: voor de functie oververhit water gebruikt kan worden
dient men de branderschakelaar altijd op positie 1 te zetten.
19 VACUÜMPOMP
De vacuümpomp zal voor een vacuüm zorgen in de vuilwatertank.
Zodoende zal de gebruikte vloeistof aangezogen worden naar de vuilwatertank.
Let op: er is een niveautransmitter en niveauschakelaar aanwezig
in de vuilwatertank. Dit om de vacuumpomp te beschermen.
Vloeistoen en/of vaste deeltjes mogen niet in de vacuümpomp terechtkomen.
Schuif de opzuigmond uit de rail van de trailer bij demontage en berg deze op.
20 OPZUIGMOND
Via de opzuigmond kan men de vloeistoen opzuigen naar de vuilwatertank.
Draai de draaiknop naar links om de opzuigmond los te maken, draai naar
rechts om vast te zetten (zie foto)!.
21 SCHUIFAFSLUITER
De schuifafsluiter bevindt zich onderaan de aanhanger.
Via deze afsluiter kan het vuil water uit de vuilwatertank worden afgevoerd.
• Afsluiter openen: draai aan de handbediening tot de spindelmoer er onder
loskomt, daarna trek je de afsluiter naar boven.
• Afsluiter sluiten: men dient de schuif voor het laatste deel d.m.v. de
spindelmoer te sluiten, wat maakt dat de RVS schuif met kracht in de volle
rubberen zitting wordt gedrukt. Duw de bediening op de spindelmoer om
dicht te draaien. Draai de spindelmoer terug vast als de schuif goed aansluit
in de afdichting.
12
1 openen
2 sluiten
