Digitus DS41211 User manual

DVI / Video Splitter
Easy and affordable way to duplicate one DVI video
input to multiple DVI or HDMI outputs/monitors
User´s Manual

Index
႑ʳEnglish…………………………………......A0~A10
႑ʳGerman…………………………………….B0~B11
႑ʳFrench……………………………………...C0~C10
႑ʳDutch……………………………………….D0~D10
႑ʳItalian……………………………………….E0~E10
႑ʳSpanish……………………………………..F0~F10
႑ʳRussian……………………………………..G0~G10
႑ʳPolish………………………………………..H0~H10
႑ʳPortuguese………………………….………I 0~I 10
႑ʳTurkish………………………………………J0~J10

Table of Content
■Introduction………………………………………………….……….....A1
■Features………………………………………………………………....A2
■Package Content .…………………………………….……….………A2
■Hardware Requirement……………………………………................A3
■Installation…………………………………………………….…….......A4
■Blu-ray Ready.……………..……………………………….…………..A7
■Operation………………………………………………………..………A7
■Specifications……….…………………………………………….…...A8
■Troubleshooting…………………………………………………..…...A9
Please read this manual thoroughly and follow the
Installation procedures to prevent any damage to the unit or any
connecting device. RoHS
＊ The final specifications are the actual product based.
＊ Features and functions may be added or changed since the manual was written.
Please visit our website to download the latest version of manual for reference
＊ T0 prevent damages to your installation, it is important that all devices are
properly grounded.
A0

A1
Introduction
Overview
The Video (+Audio) Splitters series broadcast the same video (+Audio)
signals from one video (+Audio) signal source to 2 / 4 / 8 DVI or HDMI
compatible outputs or monitors respectively, and the broadcast can be
expanded significantly when several splitters are cascaded together.
Depending on the length and cable quality, this fully HDCP compliant
splitter supports DVI / HDMI display resolutions of up to Full HD (1920 x
1080) / WUXGA (1920 x 1200) / UXGA (1600 x 1200), and is also Blu-ray
ready. There is no need for software or interface card installation. Just
connect the cables, power up the system and you are ready to have
duplicated video images for multiple monitors with excellent clarity.
Moreover, 4 / 8-ports monitors series come with mountable size and can be
easily mounted on the rack for space saving and working efficiently. This
flexible solution that accommodates multiple digital video displays is
especially suitable for applications of public broadcasting such as:
◆Presentations ◆Exhibits
◆Demonstrations ◆Trade shows
◆Monitor testing and burn-in ◆Business meetings
◆News ◆stock tickers
◆airline/train/bus schedule ◆Retail stores

A2
Features
Easy and affordable way to duplicate one video input to multiple DVI or
HDMI outputs/monitors.
Automatic power-save when signal input is lost.
Cascaded operation for increased signal outputs.
Crisp clear video images
Support EDID, HDCP, and is Blu-ray ready for high definition display
Support DVI / HDMI display resolutions of up to UXGA (1600 x 1200),
WUXGA (1920 x 1200), Full HD 1080p (1920 x 1080)
Rack mountable ( compatible for 4- / 8-Port only )
LED indicators for signal activity monitoring
Accurate and reliable reproduction of digital video signals without
attenuation and distortion
Install in seconds
Package Content
1x Video Splitter
1x Power Adapter with EU-,UK and US plug
1x User’s Manual on CD
1x QIG
1 set of Foot Pads
1 set of Rack Mount Brackets (for 4- / 8-port model only)

A3
Optional
DVI-to-HDMI Adapter
DVI-to-HDMI Adapter
(DK-408004)
Hardware Requirement
Video sources (ex. PS3, Blu-ray, DVD players, etc.), with DVI-D output, and
audio output (optional)
DVI Cables
HDCP complaint display devices (ex. TVs, monitors, projectors, etc.) for the
HDCP video source (optional)
Speakers for audio featured models (optional)

A4
Installation
WARNING
●Prior to the installation, ensure to power off all devices that will be connected
to this system.
●Ensure that all devices you will connect are properly grounded.
●Place cables away from fluorescent lights, air conditioners, and machines
that are likely to generate electrical noise.
One piece of DVI male-to-male cable is required to connect from a video
source to the Video Splitter Input (SOURCE). Multiple monitors or TVs
should be connected to the Video Splitter's output ports as the following
figures shown.
For the model with built-in audio port, plug a set of audio jack from the
speaker to the Splitter’s audio port.
For DS-4x211 series with audio over DVI combination support, both audio
and video signals can be outputted by using a DVI-to-HDMI adapter that
combines digital video (DVI) and digital audio into HDMI to seamlessly
integrate into your modern home theater or computer systems. The
connection is as simple as connecting the optional DVI-to-HDMI
adapter(s) to the output side of the splitter, and then connect the HDMI
display or projector to the HDMI output of the DVI-to-HDMI adapter. The
adapter will convert the digital audio onto the digital video signal to
generate the HDMI signal. But please note: Not all hardware and not all
cables are supporting the audio over DVI feature!
Turn on your video source only after you've made all the connections.

A5

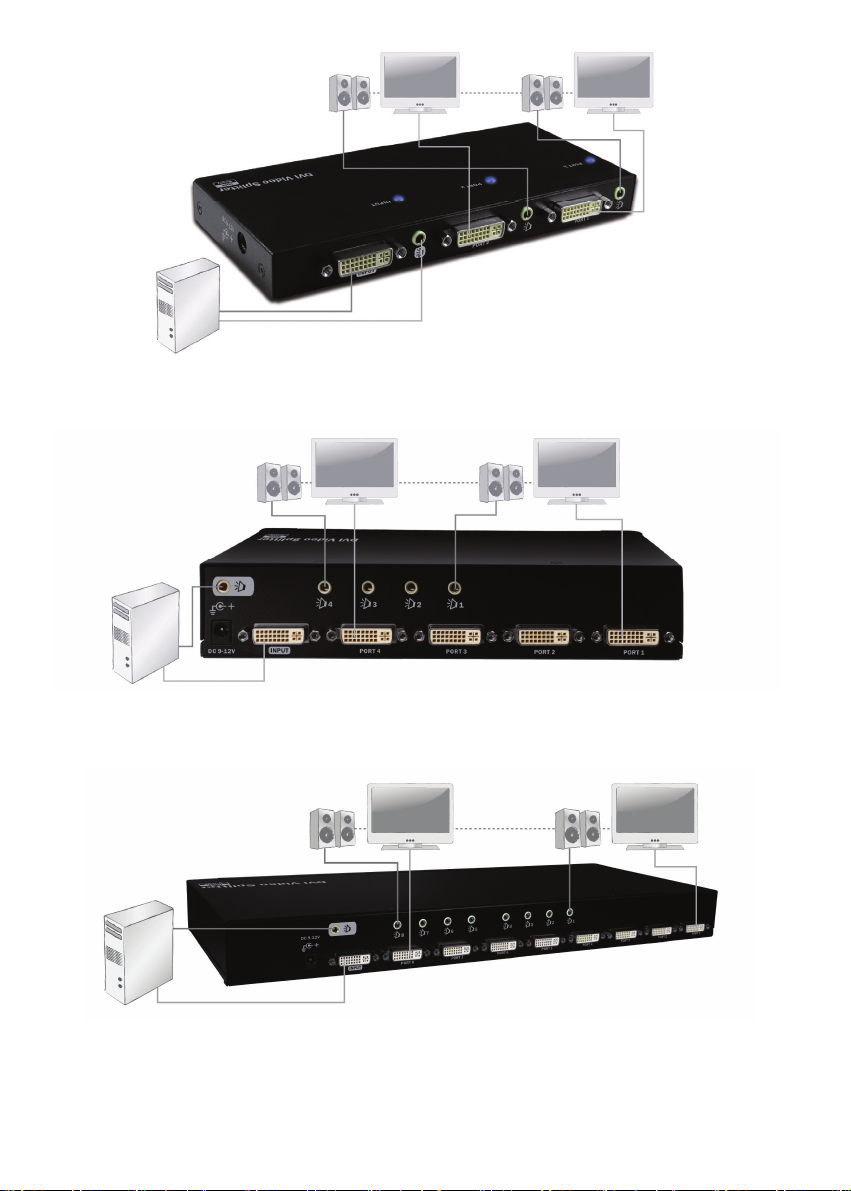

DS-41211 Connection
DS-42211 Connection
DS-43211 Connection

A6
NOTE: At least one monitor connection to the splitter unit is required when
powering on the source device.
NOTE: The splitter unit is required to connect to the computer before the
computer powered on.
NOTE: The splitter unit is HDCP compliant and requires using a HDCP-
compliant display when it is connecting to the HDCP video source.

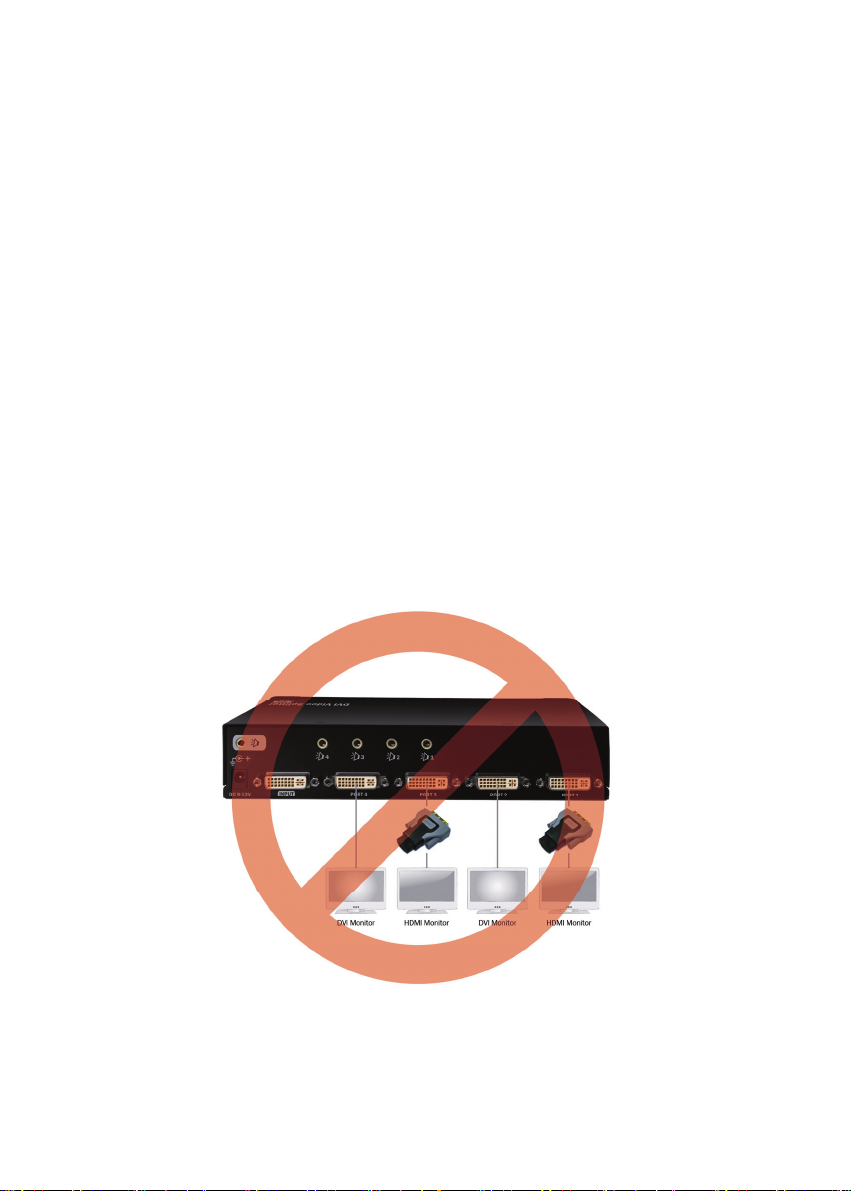

NOTE: Each output port on the Unit is required to apply the same connection
pattern whenever a DVI-to-HDMI (or HDMI-to-DVI) adapter is used for
HDMI (or DVI) signal conversion between the Unit and the HDMI (or
DVI) display. The mixed (HDMI and DVI) output connections (possible
examples as the following figures shown) may cause signal
degradation. For instance, a 4-Port Unit with one output connection to
a DVI monitor and another output connection to a HDMI monitor via a
HDMI-to-DVI adapter or cable, the output signal could be distorted.
Signal degradation, harmful interference, or equipment malfunction
are less likely to occur if absolute connection consistency is used.
The example of mixed connection pattern should not be used, because of
possible disturbances.

A7
Blu-ray Ready
The Splitter Unit is able to support high definition video such as DVD or Blu-
ray and multi-channel audio, and carry the best signal from source to displays;
the high bandwidth allows for the transmission of large amounts of information
at a very high rate of speed.
Blu-ray uses a blue-violet laser to read and write data, while current
optical disc technologies such as DVD, DVD±R, DVD±RW, and DVD-
RAM rely on a red laser to read and write data. Despite the different type
of lasers used, Blu-ray uses a blue-violet laser (405nm) that it has a
shorter wavelength than a red laser (650nm), which makes it possible to
focus the laser spot with even greater precision. This allows data to be
packed more tightly and stored in less space, so it's possible to fit more
data on the disc even though it's the same size as a CD/DVD.
Operation
The quality of the output signal will depend largely upon the quality of video
source, cable and display device used. Low quality cables degrade output
signal causing elevated noise levels. Please use the proper cable and make
sure the display device is capable of handling the resolution and refresh
rate selected. Interference from nearby electrical devices can have an
adverse effect on signal quality as well.

A8

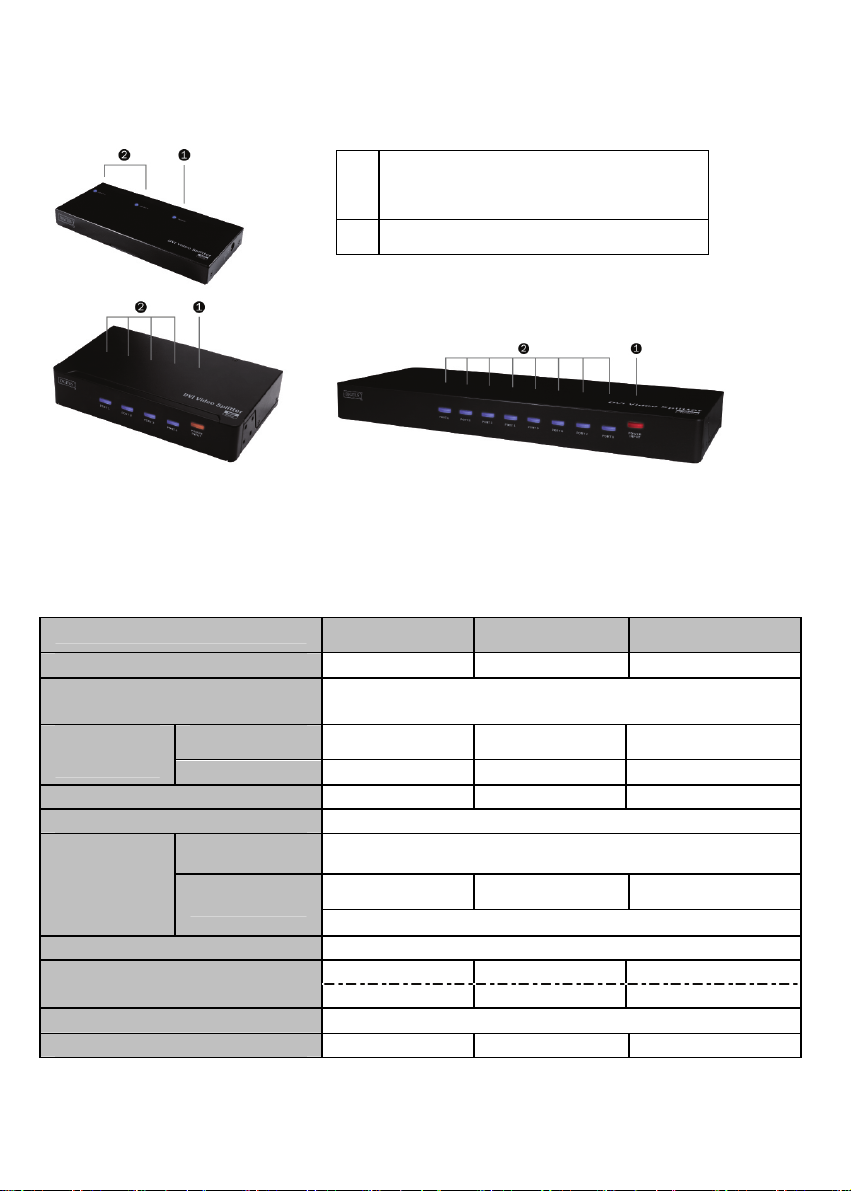

LED Display
NOTE: Please connect at least one display device to the splitter before you
powering on the source Unit.
Specifications
DS-41211 DS-42211 DS-43211
Number of Video Output 2 4 8
Max. Video Resolution /
Signal Type
Full HD 1080p (1920 x 1080) / VGA(640 x 480) / SXGA(1280 x
1024) / UXGA (1600 x 1200) / WUXGA (1920 x 1200)
LED
Indicators
Power active
Video OK Dual color x 1 Dual color x 1 Dual color x 1
Video output 2 4 8
Rack Mountable (optional) N/A Yes (optional) Yes
Cable Length (Max.) 10M
Connectors Input DVI Female x 1
Audio jack x 1 set
Output
DVI Female
x 2 DVI Female x 4 DVI Female x 8
Audio jack x 2 / 4 / 8 sets
Enclosure Metal
Power Consumption (Max.)
2.8W 4.1W 10.2W
Operating Voltage DC 9~12V
Dimensions H X W x D (mm) 20 x 180 x 85 44 x 220 x 135 44 x 438 x 180
1 Red: Power On
Blue: Video Signal OK
2 Video Output Signal

A9
Troubleshooting
Symptom Possible Cause Solution
Video does not display
on some ports
DVI specification of
the source devices
doesn’t match the DVI
specification of DVI
cable and/or the DVI
display device
There are three DVI standards: DVI-
I, DVI-D, and DVI-A. Make sure
that DVI specifications of the
source devices, cables, and
monitors all match.
NOTE: Some monitors are able to
support multiple DVI signals.
Check if the splitter unit has been
connected to the source computer
before the computer powered on
Erratic. behavior Splitter may not
receive enough power
Please check the power adapter
attached to the splitter if it matches
the system specifications, and if it
is functioning properly.
Not receiving picture
or sound
Wrong installation
process
The video splitter requires at least
one monitor connection before
powering on the source device.
The signal source
may require the
display device that is
HDCP compliant.
Check if the display monitor is HDCP
compliant.
HDCP prevents the transfer of
digital content to unauthorized
HDMI devices.
The display monitor is
added to the unit by
hot-plug, but the
video source may not
support hot-plug.
Check if the video source supports
hot-plug.
If it doesn’t, shut down the source
device and reboot it again.
The attached devices
are not well
connected.
Check if you have connected your
components correctly

A10
Limited Warranty
IN NO EVENT SHALL THE DIRECT VENDOR'S LIABILITY FOR DIRECT OR
INDIRECT, SPECIAL, INCIDENTIAL OR CONSEQUENTIAL DAMAGES,
LOSS OF PROFIT, LOSS OF BUSINESS, OR FINANCIAL LOSS WHICH MAY
BE CAUSED BY THE USE OF THE PRODUCT EXCEEDS THE PRICE PAID
FOR THE PRODUCT.
The direct vendor makes no warranty or representation, expressed
or implied with respect to the contents or use of this documentation,
and especially disclaims its quality, performance, merchantability, or
fitness for any particular purpose.
The direct vendor also reserves the right to revise or update the
product or documentation without obligation to notify any user of
such revisions or updates. For further information, please contact
your direct vendor.
All the brand names and registered trademarks are the property of
their respective owners.

Inhalt
■Einführung……………….………………………………….……….....B1
■Funktionen……………………………………………………………....B2
■Verpackungsinhalt…………………………………….……….………B2
■Hardwareanforderungen.…………………………………................B3
■Installation…………………………………………………….…….......B4
■Blu-ray Ready……….……..……………………………….…………..B7
■Betrieb…………………..………………………………………..………B7
■Spezifikationen…….…..………………………………………….…...B8
■Fehlerbehebung………….………………………………………..…...B9
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch
und befolgen Sie die Installationsschritte, um Beschädigungen des
Geräts oder der angeschlossenen Geräten zu vermeiden.
RoHS
＊ Die endgültigen Spezifikationen basieren auf dem aktuellen Produkt.
＊
Seit der Erstellung des Handbuchs können Features und Funktionen hinzugefügt
oder geändert worden sein.
Bitte besuchen Sie unsere Website, um die neueste Version des Handbuchs
herunterzuladen.
＊
Um Schäden an Ihrer Anlage zu vermeiden, ist es wichtig, dass alle Geräte
ordnungsgemäß geerdet sind.
B0

B1
Einleitung
Übersicht
Die Videosplitterserie (+ Audio) überträgt die gleichen Video (+ Audio)-
Signale von einer Video (+ Audio)-Signalquelle auf 2/4/8 DVI-oder HDMI-
Ausgänge bzw. kompatible Anzeigegeräte und die Übertragungslänge kann
deutlich erweitert werden, wenn mehrere Splitter kaskadiert werden. Je
nach Länge und Qualität des Kabels, unterstützt dieser vollständig HDCP-
kompatible Splitter DVI- / HDMI-Anzeigeauflösungen bis zu Full HD (1920 x
1080) / WUXGA (1920 x 1200) / UXGA (1600 x 1200) und ist auch Blu-ray
Ready. Es muss keine Software oder Schnittstellenkarte installiert werden.
Schließen Sie einfach die Kabel an, schalten das System ein und Sie
können Videobilder auf mehrere Anzeigegeräte mit ausgezeichneter
Klarheit aufteilen. Darüber hinaus wird die 4 / 8-Port Splitterserie mit
montierbaren Abmessungen geliefert und sie lässt sich leicht in einem
Regal platzsparend für eine effiziente Funktion montieren. Diese flexible
Lösung, die mehrere digitale Video-Anzeigegeräte beherbergt, ist
besonders für Anwendungen im öffentlich-rechtlichen Rundfunk geeignet,
wie:
Präsentationen Ausstellungen
Demonstrationen Handelsmessen
Monitortests und Einbrennen Geschäftstreffen
Nachrichten Börsenticker
Fluglinie/Bahn/Busfahrplan Einzelhandelsgeschäfte

B2
Funktionen
Einfache und kostengünstige Möglichkeit, einen Videoeingang auf
mehrere DVI- oder HDMI-Ausgänge/Anzeigegeräte zu verteilen.
Automatisches Ausschalten, wenn das Signal verloren wurde.
Kaskadierter Betrieb für eine Vervielfachung der Signalausgänge.
Gestochen scharfe Videobilder.
Unterstützt EDID, HDCP und ist Blu-ray Ready für hochauflösende
Anzeigegeräte.
Unterstützt DVI / HDMI-Anzeigeauflösungen bis zu UXGA (1600 x 1200),
WUXGA (1920 x 1200), Full HD 1080p (1920 x 1080).
In 19“-Schränken montierbar (nur 4- / 8-Port Splitter)
LED-Anzeigen zur Überwachung der Signalaktivität
Präzise und zuverlässige Wiedergabe von digitalen Videosignalen ohne
Dämpfung und Verzerrung.
In Sekunden installiert.
Verpackungsinhalt
1x Videosplitter
1x Netzadapter mit EU-, UK- und US-Stecker
1x Bedienungsanleitung auf CD
1x QIG
1 Satz Unterlagen für die Standfüße
1 Satz Regal-Montagehalter (nur für 4- / 8-Port-Modell)

B3
Optional
DVI-zu-HDMI-Adapter
DVI-zu-HDMI-Adapter
(DK-408004)
Hardwareanforderungen
Videoquellen (z. B. PS3-, Blu-ray-, DVD-Player usw.) mit DVI-D- und Audio-
Ausgang (optional)
DVI-Kabel
HDCP kompatible Anzeigegeräte (z. B. Fernseher, Monitore, Projektoren
usw.) für HDCP-Videoquelle (optional)
Lautsprecher für Modelle mit Audiofunktion (optional)

B4
Installation
WARNUNG
●Schalten Sie vor der Installation alle Geräte aus, die an dieses System
angeschlossen werden.
●Stellen Sie sicher, dass alle angeschlossenen Geräte ordnungsgemäß
geerdet sind.
●Verlegen Sie Kabel nicht in der Nähe von Leuchtstofflampen, Klimaanlagen
und Maschinen, die möglicherweise elektrisches Rauschen erzeugen.
Um eine Videoquelle mit dem Videosplittereingang (QUELLE) zu verbinden,
ist ein DVI Stecker-Stecker-Kabel erforderlich. Mehrere Anzeigegeräte oder
Fernseher müssen wie den folgenden Abbildungen dargestellt, an die
Ausgangs-Ports des Videosplitters angeschlossen werden.
Bei dem Modell mit integriertem Audioanschluss schließen Sie einen
Kabelsatz an den Audiobuchsen der Lautsprecher und dem Audioanschluss
des Splitters an.
Bei der DS-4x211-Serie mit Audiounterstützung über DVI können sowohl
Audio-als auch Videosignale mittels einem DVI-zu-HDMI-Adapter
ausgegeben werden, der digitales Video (DVI) und digitales Audio in
HDMI zusammenführt, um sich nahtlos in Ihre modernen Heimtheater-
oder Computer-Systeme zu integrieren.Die Verbindung ist so einfach wie
der Anschluss des optionalen DVI-zu-HDMI-Adapters an den Ausgang
des Splitters. Verbinden Sie anschließend das HDMI-Anzeigegerät oder
Projektor mit dem HDMI-Ausgang des DVI-zu-HDMI-Adapters.Der
Adapter konvertiert das digitale Audio- zum digitalen Videosignal, um das
HDMI-Signal zu erzeugen.Aber beachten Sie bitte: Nicht jede Hardware

B5
und nicht alle Kabel unterstützen die Audio-über-DVI-Funktion!
Schalten Sie Ihre Videoquelle nur ein, nachdem Sie alle Verbindungen
hergestellt haben.
DS-41211 Anschlussschema
DS-42211 Anschlussschema
DS-43211 Anschlussschema

B6
HINWEIS: Mindestens ein Anzeigegerät muss beim Einschalten des
Quellgeräts an den Splitter angeschlossen sein.
HINWEIS: Der Splitter muss vor dem Einschalten des Computers an diesen
angeschlossen sein.
HINWEIS: Der Splitter ist mit HDCP kompatibel und benötigt ein HDCP-
kompatibles Anzeigegerät, wenn er an eine HDCP-Videoquelle
angeschlossen wurde.
HINWEIS: An jedem Ausgang am Gerät muss das gleiche Anschlussschema
angewendet werden, wenn ein DVI-zu-HDMI- (oder HDMI-zu-DVI-
Adapter) für eine HDMI- (oder DVI-) Signal-Konvertierung zwischen
Gerät und HDMI- (oder DVI-) Anzeigegerät durchgeführt wird. Die
gemischten (HDMI- und DVI-) Ausgangsanschlüsse (mögliche
Beispiele werden in den folgenden Abbildungen dargestellt) können
zu einer Verschlechterung des Signals führen. Zum Beispiel, bei
einem 4-Port-Splitter mit einem Ausgangsanschluss zu einem DVI-
Anzeigegerät und einem weiteren Ausgangsanschluss zu einem
HDMI-Anzeigegerät über einen HDMI-zu-DVI-Adapter oder Kabel,
kann das Ausgangssignal verzerrt sein. Signalverschlechterung,
ernsthafte Störungen oder Geräte-Fehlfunktionen treten weniger
wahrscheinlich auf, wenn eine absolute Konsistenz der Anschlüsse
angewandt wird.
