Dimplex 3 Step E User manual

3 Step E
The product complies with the European Safety Standards EN60335-2-30 and the European Standard Electromagnetic Compatibility (EMC)
EN55014, EN60555-2 and EN60555-3 These cover the essential requirements of EEC Directives 2014/35/EU and 2014/30/EU
08/53885/1 Issue 1
OCN 10969
EN : This product is only suitable for well insulated rooms or occasional use. DE : Dieses Produkt ist nur für gut isolierte Bereiche oder gelegentli-
che Verwendung geeignet. FR : Ce produit convient uniquement à des endroits bien isolés ou pour un usage occasionnel. IT : Questo prodotto è
adatto solo per spazi ben isolati o per uso occasionale. ES : Este producto sólo es adecuado para espacios bien aislados o un uso ocasional. NL :
Dit product is uitsluitend geschikt voor goed geïsoleerde ruimten of voor sporadisch gebruik. PL : Produkt ten jest odpowiedni wyłącznie do dobrze
odizolowanych miejsc lub do okazjonalnego użytku. NO : Dette produktet egner seg kun for godt isolerte rom eller sporadisk bruk. RO : Acest
produs este adecvat exclusiv spaţiilor bine ventilate sau utilizării ocazionale. CZ : Tento výrobek je vhodný pouze do dobře izolovaných prostor
nebo k příležitostnému použití. DK : Dette produkt er kun egnet til velisolerede rum eller lejlighedsvis brug. PT : Este produto somente é adequado
para espaços bem isolados ou uso ocasional. SE : Denna produkt är endast avsedd för välisolerade utrymmen eller tillfällig användning. FI : Tämä
tuote soveltuu ainoastaan hyvin eristettyihin tiloihin tai satunnaiseen käyttöön. SK : Tento výrobok je vhodný len pre dobre izolované priestory alebo
na občasné použitie. SI : Ta izdelek je primeren le za dobro izolirane prostore ali za občasno uporabo. HR : Ovaj proizvod je pogodan samo za
dobro izolirane prostore ili povremenu upotrebu. HU : Ez a termék csak jól szigetelt terekhez vagy eseti használatra alkalmas.
EN TRESPTPL

EN .................................................................................................. 1
PL..................................................................................................11
PT ................................................................................................ 21
ES ................................................................................................ 31
SV ................................................................................................ 41
TR ................................................................................................ 51

1
IMPORTANT: THESE INSTRUCTIONS SHOULD BE READ CAREFULLY AND RETAINED FOR FUTURE REFERENCE
When using electrical appliances, basic precautions should always be followed to reduce the risk of
re, electrical shock and injury to persons, including the following:
If the appliance is damaged, check with the supplier before installation and operation.
Do not use outdoors.
Do not use in the immediate surroundings of a bath, shower or swimming pool.
Do not locate the appliance immediately below a xed socket outlet or connection box.
This appliance can be used by children aged form 8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge if they have been given
supervision or instruction concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be
made by Children without supervision.
Children of less than 3 years should be kept away unless continuously supervised. Children aged
from 3 years and less than 8 years shall only switch on/off the appliance provided that it has been
placed or installed in its intended normal operating position and they have been given supervision or
instruction concerning use of the appliance in a safe way and understanding the hazards involved.
Children aged from 3 years and less than 8 years shall not plug in, regulate and clean the appliance
or perform user maintenance.
Do not use this appliance in series with a thermal control, a program controller, a timer or any other
device that switches on the heat automatically, since a re risk exists when the appliance is acci-
dentally covered or displaced.
This appliance is not equipped with a device to control the room temperature. Do not use this ap-
pliance in small rooms when they are occupied by persons not capable of leaving the room on their
own, unless constant supervision is provided.
Ensure that furniture, curtains or other combustible material are positioned no closer than 1 metre
from the appliance.
In the event of a fault unplug the appliance.
Unplug the appliance when not required for long periods.
Although this appliance complies with safety standards, we do not recommend its use on deep pile
carpets or on long hair type of rugs.
The appliance must be positioned so that the plug is accessible.
If the supply cord is damaged it must be replaced by the manufacturer or service agent or a similarly
qualied person in order to avoid a hazard.
Keep the supply cord away from the front of the appliance.
Warning: In order to avoid overheating, do not cover the appliance. Do not place material or gar-
ments on the appliance, or obstruct the air circulation around the appliance, for instance by curtains
or furniture, as this could cause overheating and a re risk.
Warning: In order to avoid a hazard due to inadvertent resetting of the thermal cut-out, this appliance
must not be supplied through an external switching device, such as a timer, or connected to a circuit
that is regularly switched on and off by the utility.
CAUTION - Some parts of this product can become very hot and cause burns. Particular attention
has to be given where children and vulnerable people are present.
3-Step EN

2
General Information
Installation Instructions
Unpack the heater carefully and retain the packaging for possible future use, in the event of moving or returning
the re to your supplier. The Remote Control, batteries and lamps are packed separately in the carton.
The re incorporates a ame effect, which can be used with or without heating, so that the comforting effect
may be enjoyed at any time of the year. Using the ame effect on its own only requires little electricity.
Before connecting the heater check that the supply voltage is the same as that stated on the heater.
Please note: Used in an environment where background noise is very low, it may be possible to hear a sound which is
related to the operation of the ame effect. This is normal and should not be a cause for concern.
Electrical connection.
WARNING – THIS APPLIANCE MUST BE EARTHED.
This heater must be used on an AC ~ supply only and the voltage marked on the heater must correspond to the supply
voltage.
Before switching on, please read the safety warnings and operating instructions.
PLEASE RETAIN THIS USER’S GUIDE FOR FUTURE REFERENCE
Do not put Opti-myst plastic components into a dishwasher.
Only slide out the drawer when the water tank needs to be lled or a lamp needs to be changed otherwise you
will inadvertently alter the water level and the ame effect operation.
Only use tap water in this appliance with a maximum hardness of 10 dH.
Always ensure that the appliance is sitting on a level oor.
If you intend not using the appliance for longer than 2 weeks, drain the water from sump and water tank and
dry the sump.
Once installed, never move this appliance or lay on its back, without draining the water from sump and water
tank.
The water tank, sump, sump lid, tank cap and air lters must be cleaned once every two weeks, particularly in
hard water areas.
The appliance should never be operated if the lamps are not working.
The lamps should be regularly inspected as described under ‘Maintenance’ and ‘Changing Lamps’.
The 3-Step can be changed to suit 3 styles, the Tripple (3 side glass), the Duet (2side glass) and the Relax (front glass
only).The product comes already comes as a Relax. To change between models x the suction cups to the front glass
and lift the glass upwards and then down and away from the product see g 3a. Remove the rubber cord on the inside of
the side glass at the bottom and top. Slide the side metal plate and side glass out together see g 3b. Seperate the side
glass and slide it back into place. Use the larger rubber cord to x the side glass in place found in the instruction pack.
Replace the front glass by repeating the steps above in reverse. Use the suction cups to adjust the side glass so that
you have a both the front and side glass tting correctly. Ensure that there is a gap of 300mm between the top of the re
and the underside of any shelf. Wall Mounting: Build a platform for the unit to stand on. Using the dimensions in Fig1
mount the wall brace supplier level and in a desired position on to the wall by using 4 appropriate xings for your wall.
With two persons hold the re by the sides and gently manoeuvre into position and suspend the re from the wall brace.
Under the appliance there are four adjustable supports provided for levelling, where the base of the replace opening is
raised above the level of the platform. When building a front fascia ensure that there is an opening at the front for air to
get into the product, see Fig21. This is essencial for the ame effect.Also ensure that there is venting at the top of the
product, this is essencial for the heater to function correctly, see Fig20.
Before installing this appliance, we recommend that;
1. Choose which style of 3-step you require and make the required adjustment to the appliance
2. You have your chimney cleaned by a competent chimney sweep.
3. You block off the chimney ue.
This procedure is important for the efcient operation of the heating unit and will also reduce heat loss up the chimney.
Technical Information
Model No: 3 Step E
Heat Output 230V 240V
Nominal Heat Output
PNom 0.9 1.0 kW
Minimum Heat Output
Pmin 0.9 1.0 kW
Maximum Continuous Heat Output
Pmax 0.9 1.0 kW
Auxiliary Electricity Consumption
In Standby Mode PNom 0.87 0.93 W
electronic room temperature control plus week timer

3
Operating the Fire
WARNING: FAILURE TO FOLLOW THESE OPERATING INSTRUCTIONS MAY RESULT IN INJURY AND/OR DAMAGE.
Manual Controls
The Opti-myst Manual controls are located on the base of the appliance.
(See Fig.2 for Manual Control lay out)
Switch ‘A’:- Controls the electricity supply to the Fire.
Note: This switch must be in the ‘ON’ ( I ) position for the Fire to operate with or without heat when activated.
Switch ‘B’:- Press once to turn on the ame effect. This will be indicated by an audible “beep”. Although the main lights
operate immediately it will take a further 45 seconds before the ame effect starts.
Press to put re into standby mode. This will be indicated by one “beep”.
Remote Control
The remote control is packed with 2 AA batteries in a bag. Lift off the battery cover on the back of the remote control and
insert the batteries taking note of the polarity.
The remote control has already been paired to your product during factory assembly. In the unlikely event that the re-
mote control disconnects from the product, or you obtain a spare remote control, you will need to complete the pairing
process:
1. With the product plugged in press switch A to the ON (I) position. You should hear an audible beep
2. Press and hold ‘Button 6’ until PAIR appears on the display
3. Bring the remote control close to the product where the receiver is . See Fig 3C
4. The product will start to beep and blink
5. Press ‘Button 6’ to complete the pairing process. The product will go into standby mode.
Switching on the appliance
Press and hold the ENTER button for 3 seconds to activate the remote control. FIRE will be displayed and ON will be
blinking. Press ENTER to swtich on the appliance. To turn off the appliance press MENU so that FIRE is blinking, press
ENTER twice.
Adjust the Flame Setting
With the remote control activated press once. FIRE will be blinking on the display. Press ENTER. The current ame
setting will be displayed F1-F6. Press the UP and DOWN buttons to adjust the setting. After you have selected your ame
setting press BACK twice to exit the menu and return to the home screen.
Switching on the Heat
With the remote control activated press MENU once. FIRE will be blinking on the display. Press ADV once, HEAT will be
blinking. Press ENTER. The current heat setting will be displayed OFF LO HI. Press the UP and DOWN buttons to adjust
the setting. After you have selected your ame setting press ENTER
Setting the Thermostat
The temperature shown on the display is the room temperature set point. This is the temperature that the heater will
maintain during the heating periods. If the room temperature is above this temperature then the heater will not operate.
The heater leaves the factory with this temperature set at 15ºC which represents a typical comfortable room temperature.
If you require a different room temperature then press either up or down on the home screen until the display shows the
temperature you require.
Thermal Safety Cut-out
A thermal safety cut-out is incorporated in the fan heater to prevent damage due to overheating. This can happen if
the heat outlet was restricted in any way. If the cut-out operates, unplug the heater from the socket outlet and allow
approximately 10 minutes before reconnecting. Before switching the heater back on remove any obstruction that may be
restricting the heat outlet, then continue normal operation.
Installation.
Ensure that all packing items are removed (read any warning labels carefully).
Retain all packing for possible future use, in the event of moving or returning the appliance to your supplier.
You are now ready to install the electric re. Make sure the unit is switched OFF.
Using the correct xings for your wall x the wall bracket to the wall. Plug the re into a 13amp/240 volt outlet. Ensure
that the supply cable exits at the front of the re, at the right or left hand corner to suit your supply socket location and
is not trapped under the re such that it might cause it to be damaged.
Before using the manual controls rstly ll the water tank (See ‘Maintenance’, ‘Filling the water tank’).

4
CAUTION: In order to avoid a hazard due to inadvertent resetting of the thermal cutout, this appliance must not be
supplied through an external switching device, such as a timer, or connected to a switch that is regularly switched on and
off by the utility.

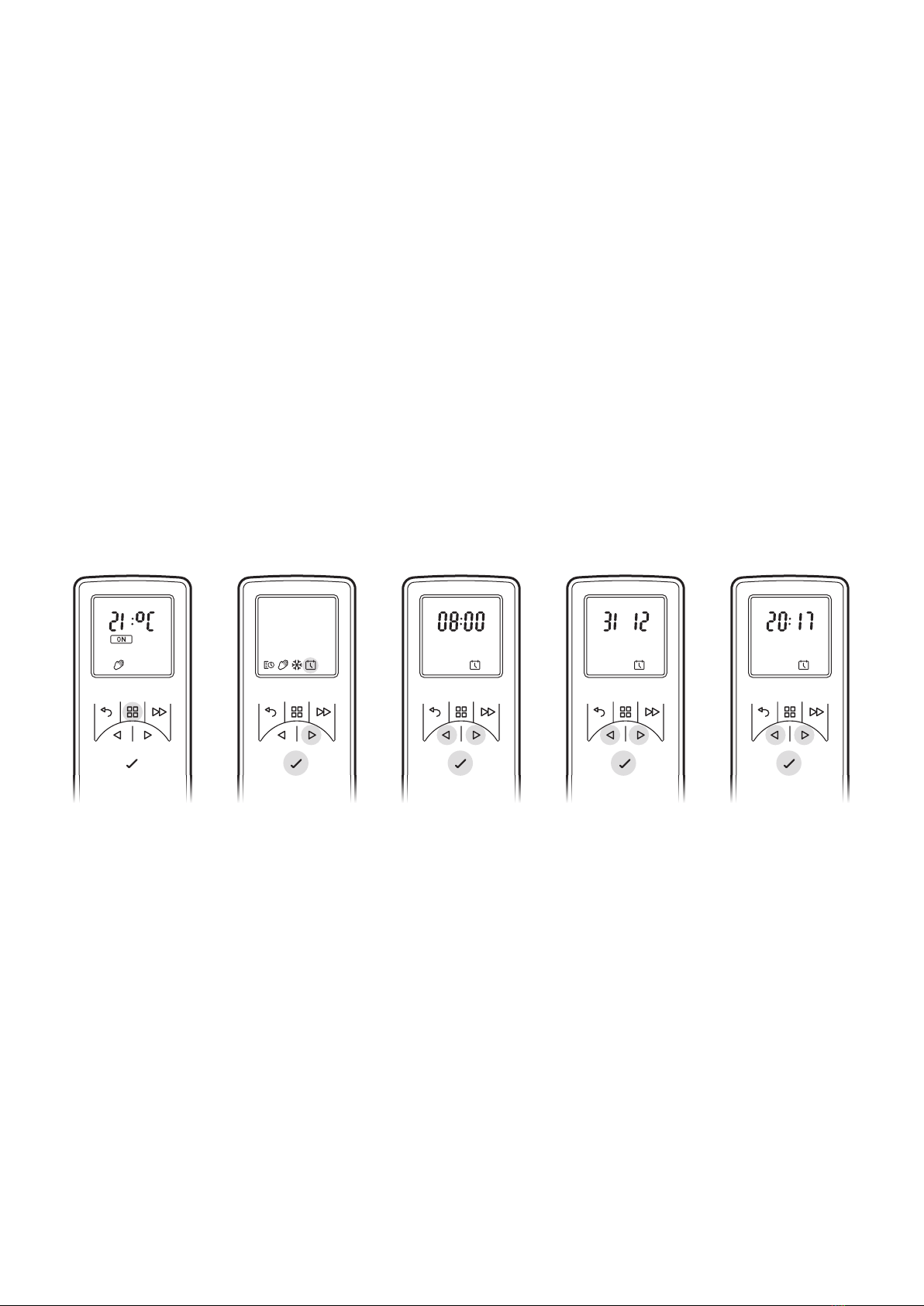

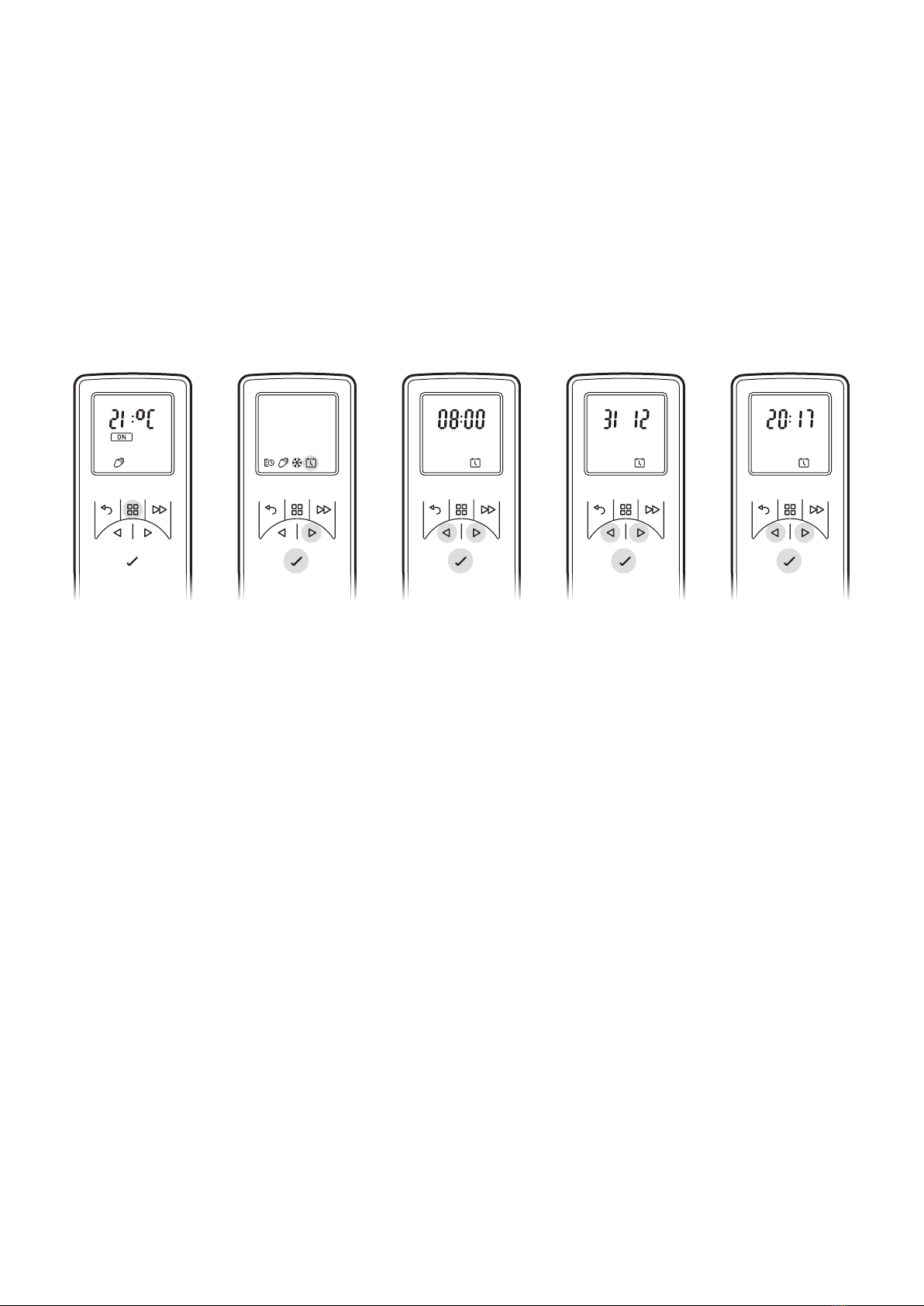

Setting the Date and Time
To set the date and time on the heater;
1. Press the Menu button
2. Press ^ button 4 times
3. Press Enter when the Date & Time icon is blinking
4. Press Enter to set Time
5. Press v and ^ to set the Hour, press Enter
6. Press v and ^ to set the Minutes, press Enter to conrm the time
7. Press v and ^ to set the Day, press Enter
8. Press v and ^ to set the Month, press Enter
9. Press v and ^ to set the Year, press Enter to conrm the date

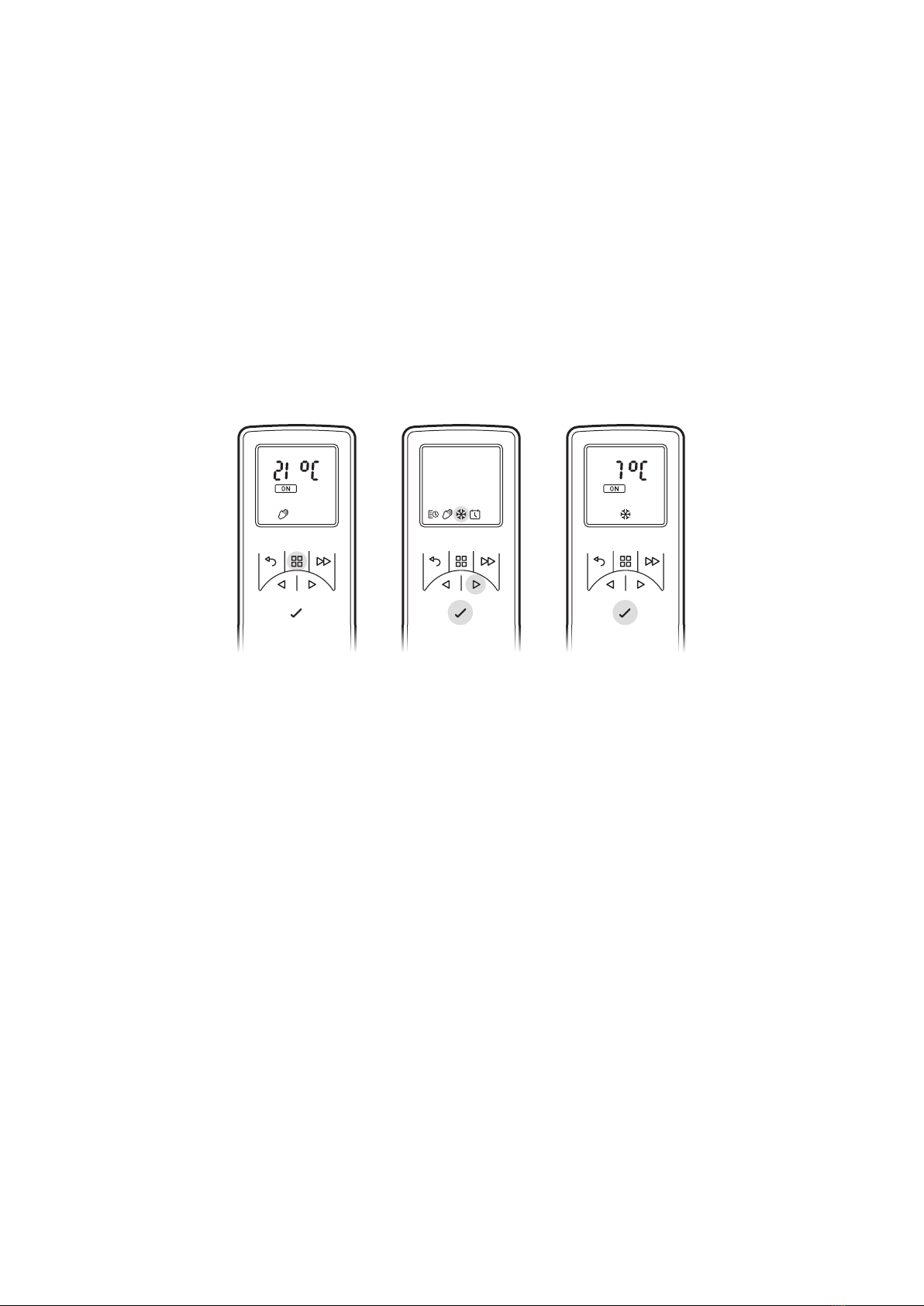

Modes of Remote Operation
User Timer: Provides greatest exibility to the user. Four times slots are available throughout the day and these can be
customised for each day of the week. See “How to adjust the timer modes” for instructions on adjusting these from the
factory default time periods & temperatures.
Manual Mode: This mode heats the room to the temperature you have set the remote control to.
Frost Protection: This mode will maintain a room temperature to 7 º C. This mode should be used to provide protection
against frost as indicated by the frost icon.
Choosing and Setting a Mode
User Timer - To re-programme the factory default Timer Modes:
1. Press Menu Button
2. Press ^ once to the schedule Icon is blinking. Press Enter
3. Press ^ Twice then press Enter
*Days of the weeks are now displayed at the top of the screen*
Day 1 = Monday
Day 2 = Tuesday
Day 3 = Wednesday
Day 4 = Thursday
Day 5 = Friday
Day 6 = Saturday
Day 7 = Sunday

5
4. Press Enter to Modify Day 1 or Press ^ to navigate to the desired day and Press Enter to Select
5. P1 will be displayed on screen
6. Press Enter to select P1, to navigate to P2, P3 or P4 press ^ and press Enter to select
7. ON will be highlighted, press Enter to set the on Time
8. Press v or ^ to adjust the on Hour time, press Enter to Conrm
9. Press v or ^ to adjust the on Minute time, press Enter to Conrm
10. Press v or ^ to adjust the Temperature setting, press Enter to Conrm
11. Press v or ^ to adjust the off Hour time, press Enter to Conrm
12. Press v or ^ to adjust the off Minute time, press Enter to Conrm
Press Enter to modify Programme P2, follow steps 5-12, Press ^ to skip to P3
Press Enter to modify Programme P3, follow steps 5-12, Press ^ to Skip to P4
Press Enter to modify Programme P4, follow steps 5-12
To copy newly programmed P1-P4 heating programmes to other days press the Enter button.
C opy will be displayed on screen
To copy to the next day in sequence, press ^ button. To deselect the next day in sequence press
Enter button.
The days of the week that are selected will be displayed at the top of the screen. The days that
have been deselected will not be visible (see Diagrams).
Press Enter to conrm, backlight will ash and return to home screen.

6
Manual Mode - To choose a constant heat mode. This mode ignores the User Timer and maintains the displayed
temperature.
• Press Menu Button
• Press ^ twice to highlight the Hand icon
• Press Enter to Conrm
• Use v and ^ to adjust to the desired temperature
Frost protect - Frost protect mode maintains a room temperature of 7ºC throughout a 24 hour period. This mode should
be used to provide protection against frost as indicated by the Frost icon.
• Press the Menu button
• Press ^ three times to highlight the snowake icon
• Press Enter to conrm
• Press v or ^ to exit this mode and enter manual mode.
Getting the Desired Flame Effect
1. Using the remote control press MENU, FIRE on the display will be ashing, press ENTER. The current setting
will be displayed. Press ^ or v to toggle between F1 and F6. F1 being the lowest setting and F6 being the highest
setting.
2. Generally the ames appear more realistic when the ame control is turned down.
3. Give the ame generator time to react to changes you may make.
4. The re will use less water if the ame effect is set to a lower level.
5. Do not tilt or move the re while there is water in the tank or sump.
6. Make sure that the re is on a level oor.
Customising the display
The maximum temperature set point on the product is 32ºC You have the option to reduce this set point. You can also
change ºC to ºF
1. Press the Menu button.
2. Press the ADV button twice - SP will be blinking.
3. Press Enter to conrm.
4. Press v or ^ to choose between ºC and ºF.
5. Press Enter to conrm.
6. Press v or ^ to choose your maximum temperature set point.
7. Press Enter to conrm.
8. Press BACK three times to return to the home screen.

7
1Display Screen
2 ‘Menu’ Button
3 ‘Back’ Button
4 ‘Advance’ Button
5 ‘Up and Down’ Arrows
6 ‘Enter’ Button
Adaptive Start
The built-in electronics in this appliance hava a learning function with regards to how long it takes to heat up a
room. Having learnt how quickly it can heat up your room, the appliance is able to turn on at just the right time in
order to get the room up to a comfortable temperature when you want it. For example, if you get up at 7am, you
would normally have to guess when to turn the heating on in order for it to pre-heat the room in time. Depending on
how cold it is outside, this could mean the room is still cold when you have to get out of bed, or mean that its been
warm for half an hour before it needed to be. Adaptive Start means that if you select 21ºC at 7am, the heater will
turn on exactly when it needs to in order to meet this target, running for shorter periods of time when the weather
is mild, and ensuring the room is nice and warm in the winter.
The Adaptive Start function will automatically activate when you use the Timer Mode.
Remote Control
1
2
6
3 4
5

8
Maintenance
WARNING: ALWAYS DISCONNECT FROM THE POWER SUPPLY BEFORE ATTEMPTING ANY MAINTENANCE
Fitting Replacement lamps.
If a large amount of the smoke appears grey or colourless it may be that one or more lamps have failed.
You can check for lamp failure as follows.
1. Leaving the ame effect on, gently pull the drawer fully out by the tab. (See Fig. 3)
2. View the lamps from a distance in front of the re and observe which lamp needs to be changed.
3. Put Switch ‘A’ in the ‘OFF’ position, and unplug the re from the mains.
4. Leave the appliance for 20 minutes to allow the lamps to cool down before removing them.
5. Remove the water tank by lifting upwards and place in a sink.
6. Remove the sump as described in the Cleaning Section.
7. Remove the defective lamp, by gently lifting vertically and disengaging the pins from the lamp holder, (See Fig.4 and
5). Replace with an original, 12V, 45w, Gu5.3 base, 8º beam angle, coloured lamp. Purchase the lamps from your
supplier
8. Carefully insert the two pins of the new lamp into the two holes in the lamp holder. Push rmly in place. (See Fig. 4
and 5).
9. Replace the Sump and water tank and carefully close the drawer.
10.Switch on.
Filling the water tank.
When the water tank is empty, ame and smoke effect shuts off, and you will hear 2 audible ‘beeps’. Follow these steps
to rell:
1. Press Switch ‘A’ to (0) (See Fig. 2)
2. Gently pull out the drawer as far as possible by the tab. (See Fig. 3)
3. Remove the water tank by lifting upwards and outwards.
4. Place the water tank in sink and remove cap, Anti-clockwise to open. (See Fig. 6)
5. Fill tank with tap water with a maximum hardness of 10 dH only.This is necessary to prolong the life of the ame
and smoke producing unit. In situations with a higher water hardness, the water should be ltered (for example with
a Maxtra lter). Do not use a decalcier.
6. Screw the cap back on, do not overtighten.
7. Return the tank to the sump, with the tank cap facing down and the at side of the tank facing outward.
8. Gently push the drawer back in as far as it will go.
9. Press Switch ‘A’ to ‘ON’ ( I ) position (See Fig. 2)
10.Press Switch ‘B’ once to turn on ame effect. (See manual control section and Fig. 2)
Cleaning.
WARNING – ALWAYS DISCONNECT FROM THE POWER SUPPLY BEFORE CLEANING THE HEATER.
We Recommend cleaning the following components once every 2 weeks, particularly in hard water areas:-
Water Tank, Sump and Seal, Sump lid, Tank cap and seal, Air lter.
For general cleaning use a soft clean duster – never use abrasive cleaners. To remove any accumulation of dust or uff
the soft brush attachment of a vacuum cleaner should occasionally be used to clean the outlet grille of the fan heater.
Water tank
1. Remove water tank, as described earlier, put into sink and empty water.
2. Using the supplied brush gently rub the inside surfaces of the cap paying particular attention to the rubber ring in the
outer groove and the centre rubber seal.
3. Put a small quantity of washing up liquid into the tank, ret the cap and shake well, rinse out until all traces of washing
up liquid are gone.
4. Rell with ltered tap water only, replace the cap, do not overtighten.
Sump
1. Press Switch ‘A’ to the ‘OFF’ (0) position
2. Gently pull the drawer out as far as possible. (See Fig. 3)
3. Remove the water tank by lifting upwards.
4. Disconnect the electrical connector, located on the left side of the sump, by rst loosening the two retaining screws
and gently withdrawing the connector. (See Fig. 8)
5. Release the lower sump locking tabs by turning 90°, this allows the sump to be lifted completely from its location.
(See Fig. 9)
6. Gently lift up the sump assembly, taking care to keep level so as not to spill any water. Sit the assembly in the sink.
(See Fig. 10)
7. Release the two upper sump locking tabs by turning 90°, then lift off the sump lid. (See Fig. 11)
8. Carefully tilt, as shown, so that the liquid drains out of the sump. (See Fig. 12)

9
Additional Information
Recycling.
For electrical products sold within the European Community. At the end of the electrical products useful life it
should not be disposed of with household waste. Please recycle where facilities exist. Check with your Local
Authority or retailer for recycling advice in your country.
After Sales Service.
Your product is guaranteed for one year from the date of purchase. Within this period, we undertake to repair or exchange
this product free of charge (excluding lamps & subject to availability) provided it has been installed and operated in
accordance with these instructions. Should you require after sales service or should you need to purchase any spares,
please contact the retailer from whom the appliance was purchased or contact the service number relevant to your
country on the warranty card. Please do not return a faulty product to us in the rst instance as this may result in the loss
or damage and delay in providing you with a satisfactory service.
Please retain your receipt as proof of purchase.
9. Put a small amount of washing up liquid into the sump, and using the supplied brush, gently clean all surfaces
including the metal disc and the rubber seal located in the top grooved surface. Do not remove the rubber seals.
(See Fig. 13 and 14)
10.When cleaned, thoroughly rinse the sump with clean water.
11. Clean the outlet surface of the sump lid with the brush and ush out thoroughly with water. (See Fig. 15 & 16)
12.Reverse the above steps to reassemble.
Air lter.
1. Press Switch ‘A’ to the ‘OFF’ (0) position (See Fig. 2)
2. Gently pull the drawer out as far as possible. (See Fig. 3)
3. Remove the tank and place in a sink with the cap facing upwards.
4. Gently slide upwards the air lter plastic holder. (See Fig. 17)
5. Remove the lter combination from the plastic holder.
6. Gently rinse with water in the sink and dry with fabric towel before returning.
7. Replace the lter combination making sure that the course black lter is in contact with the plastic holder. (See
Fig. 18)
8. Replace the tank.
9. Close the drawer fully.
10. Press Switch ‘A’ to the ‘ON’ ( I ) position (See Fig. 2)

10
Symptom Cause Corrective Action
The ame effect will
not start.
Mains plug is not plugged in.
Switch A is in the ‘ON’ ( I ) position, but
mode Switch B has not been pressed. (See
Fig. 2)
Low water level.
Low voltage connector not connected
properly. (See Fig. 8)
Check plug is connected to wall socket
correctly.
Press Switch B once for ame effect. (See
Fig. 2)
Check the water tank is full and there is
water in the sump.
Check that the connector is inserted
correctly. (See Fig. 8)
The ame effect is too
low.
Flame effect is set too low.
The water in the sump may be too high due
to the drawer being opened and closed
a number of times, water tank removed
a number of times, or the re has been
moved.
Metal Disc at the base of Sump might be
dirty (See Fig. 13)
Increase level of ame by using remote
control. (See Section Operating the Product)
If water level in the sump is more than
40mm, the sump should be removed and
emptied in the sink.
Clean Metal Disc with soft brush supplied.
(See Fig. 13) See ‘Maintenance.’ for a step
by step procedure.
Unpleasant smell
when unit is used.
Dirty or stale water. Clean the unit as described under
maintenance.
Only use tap water in this appliance with a
maximum hardness of 10 dH.
The ame effect has
too much smoke.
Flame effect setting is too high. Turn the ame effect Thumb Wheel ‘D’ down
to minimum and slowly turn up, about ¼
a turn, at a time. Give the ame generator
some time to adjust before increasing. (See
Fig. 2)
Main lamps are not
working and there are
no ames or smoke.
There is no water in the tank. Follow instructions under Maintenance,
‘Filling the water tank’.
Check the plug is connected to wall socket
correctly.
Switch ‘A’ Fig. 2 is in the ‘ON’ ( I ) position.
Press switch ‘B’ Fig. 2 until you can hear one
beep only, for ame effect.
Condensation on the
glass
The mist setting is too high
The glass may be cold during product start-
up
Reduce the mist intensity by turning the
thumb wheel ‘D’ down
Reduce the mist intensity to low and turn
switch ‘C’ to high speed.
Run the product under this setting until the
glass clears then return to your preferred
setting.
Repeat this procedure should condensation
return
Troubleshooting

11
WAŻNE: NALEŻY DOKŁADNIE ZAPOZNAĆ SIĘ Z INSTRUKCJAMI I ZACHOWAĆ JE DO WYKORZYSTANIA
W PRZYSZŁOŚCI
Podczas użytkowania urządzeń elektrycznych należy zawsze stosować środki ostrożności, celem
zmniejszenia ryzyka pożaru, porażenia lub innych urazów, opisane niżej:
W przypadku gdy urządzenie jest uszkodzone, przed przystąpieniem do instalacji i użytkowania,
należy skontaktować się z dostawcą.
Nie używać poza pomieszczeniami.
Tego urządzenia nie wolno używać w bezpośrednim sąsiedztwie wanny, prysznica ani basenu.
Nie pozostawiać urządzenia bezpośrednio pod stałym gniazdkiem czy skrzynką rozdzielczą.
Urządzenie może być użytkowane przez dzieci w wieku 8 i więcej lat oraz osoby z ograniczeniami
zycznymi, sensorycznymi lub mentalnymi, nie posiadające doświadczenia i wiedzy, pod warunkiem,
że robią to pod nadzorem, zostały odpowiednio poinstruowane i rozumieją związane z tym
zagrożenia. Urządzeniem nie mogą bawić się dzieci. Dzieci nie powinny czyścić ani konserwować
produktu samodzielnie, bez nadzoru.
Dzieci w wieku poniżej 3 lat powinny przebywać z dala od urządzenia, jeśli nie znajdują się pod
stałym nadzorem. Dzieci w wieku od 3 do 8 lat mogą jedynie włączać i wyłączać urządzenie, pod
warunkiem że zostało ono zainstalowane lub umieszczone w docelowym położeniu roboczym, a
dzieci zostały odpowiednio poinstruowane w kwestii bezpiecznego użytkowania urządzenia lub
też są nadzorowane i rozumieją powiązane zagrożenia. Dzieci w wielu od 3 do 8 at nie powinny
podłączać do gniazdka, regulować, czyścić ani konserwować urządzenia.
Nie wolno łączyć urządzenia szeregowo z regulatorami temperatury, sterownikami programowalnymi,
zegarowymi lub innymi akcesoriami, które automatycznie włączają grzejnik, ponieważ może to
spowodować pożar w przypadku zakrycia lub przemieszczenia urządzenia.
Urządzenie nie zostało wyposażone w regulator temperatury pokojowej. Urządzenia nie można
użytkować w małych pokojach zajmowanych przez osoby niezdolne do samodzielnego opuszczenia
pokoju, chyba że pod nadzorem.
Upewnić się, że meble, ranki, lub inne materiały łatwopalne znajdują się nie bliżej niż 1 metr od
urządzenia.
W przypadku awarii odłączyć urządzenie od gniazda sieciowego.
Odłączyć urządzenie od gniazda sieciowego jeżeli nie będzie używane przez dłuższy czas.
Mimo że urządzenie spełnia normy bezpieczeństwa, nie zaleca się użytkowania na grubych
dywanach lub chodnikach z długim włosiem.
Urządzenie należy ustawić w taki sposób, aby wtyczka była łatwo dostępna.
Jeżeli przewód zasilający jest uszkodzony, powinien zostać wymieniony przez producenta lub zakład
serwisowy albo inną osobę wykwalikowaną, celem wyeliminowania zagrożeń.
Przewód zasilający należy trzymać z dala od przedniej części urządzenia.
Ostrzeżenie: Nie należy zakrywać urządzenia, aby uniknąć jego przegrzania. Nie wolno zakrywać
urządzenia tkaninami lub odzieżą, ani w inny sposób utrudniać obiegu powietrza, np. rankami lub
meblami. Może to skutkować przegrzaniem i pożarem.
Ostrzeżenie: Aby uniknąć zagrożenia na skutek przypadkowego zresetowania bezpiecznika
cieplnego, urządzenia nie można podłączać do zasilania za pośrednictwem zewnętrznego urządzenia
sterującego, takiego jak wyłącznik zegarowy, ani podłączać do obwodu regularnie włączanego
i wyłączanego przez operatora sieci.
PRZESTROGA – Niektóre części urządzenia mogą się mocno nagrzać, co może spowodować
oparzenia. Należy zwrócić szczególną uwagę na dzieci lub osoby wrażliwe.
3 kroki PL

12
Informacje ogólne
Instrukcja instalacji
Grzejnik należy ostrożnie rozpakować i zachować opakowanie na wypadek konieczności przewozu lub zwrotu
urządzenia do dostawcy. Pilot, baterie i lampy są zapakowane osobno w kartonie.
Grzejnik oferuje efekt płomieni, który można włączyć razem z funkcją grzania lub oddzielnie, dzięki czemu
można wykorzystać relaksujące działanie płomieni niezależnie od pory roku. Sam efekt płomienia wiąże się
jedynie z niewielkim poborem energii.
Przed podłączeniem grzejnika należy sprawdzić, czy napięcie zasilania jest takie samo jak podane na tabliczce
znamionowej grzejnika.
Uwaga: Używanie w środowisku, w którym poziom hałasu jest bardzo niski, może sprawić, że dźwięk związany
z działaniem efektu płomienia będzie słyszalny. Jest to normalny objaw i nie powinien budzić niepokoju.
Przyłącze prądu:
OSTRZEŻENIE – URZĄDZENIE MUSI BYĆ UZIEMIONE.
Niniejszy grzejnik musi być zasilany wyłącznie prądem przemiennym, a wartość napięcia zasilania musi odpowiadać
wartości na grzejniku.
Przed włączeniem urządzenia należy przeczytać wszystkie zasady bezpieczeństwa i instrukcje obsługi.
NINIEJSZĄ INSTRUKCJĘ NALEŻY ZACHOWAĆ DO PRZYSZŁEJ KONSULTACJI.
Elementy systemu Opti-myst wykonane z tworzywa nie nadają się do czyszczenia w zmywarce.
Wysuwaj szuadę tylko wtedy, gdy należy opróżnić zbiornik na wodę, lub wymienić lampę. W przeciwnym razie
może to mieć skutki dla poziomu wody i efektu płomienia.
W urządzeniu należy używać wyłącznie wodę kranową o twardości maksymalnej 10 dH.
Upewnij się, że urządzenie zostało ustawione na płaskiej powierzchni.
Jeżeli nie planujesz korzystania z urządzenia przez dłużej niż 2 tygodnie, opróżnij zbiornik wody oraz opróżnij
i wyczyść zbiornik ociekowy.
Po zamontowaniu nigdy nie przenoś urządzenia, ani nie kładź go na „grzbiecie”, bez wcześniejszego usunięcia
wody ze zbiornika na wodę i zbiornika ociekowego.
Zbiornik na wodę, zbiornik ociekowy, wieko zbiornika ociekowego, nakrętkę zbiornika i ltry powietrza należy
czyścić co 2 tygodnie, szczególnie w przypadku korzystania z twardej wody:
Urządzenia nie wolno pozostawiać włączonym, kiedy lampy nie działają.
Lampy powinny być regularnie kontrolowane zgodnie z opisem w punkcie „Konserwacja” i „Wymiana lamp”.
Model 3-Step można dostosować do 3 stylów: Tripple (szyba trójstronna), Duet (szyba dwustronna) i Relax (szyba tylko
z przodu).Produkt dostarczany jest w wersji Relax. Aby zmienić model należy przymocować ssawki do szyby przedniej
i unieść szybę do góry, po czym opuścić i odłożyć na podłodze, jak na Rys. 3a. Wyjmij sznur gumowy po wewnętrznej
stronie szyby bocznej w części górnej i dolnej urządzenia. Zsuń boczną płytę metalową i szybę boczną razem, jak
na Rys. 3b. Ponownie rozsuń szybę i płytę na swoje miejsca. Użyj większego sznura gumowego, umieszczonego
w pakiecie instruktażowym, do przymocowania szyby bocznej na jej miejscu. Ponownie zamontuj szybę przednią,
wykonując powyższe kroki w odwrotnej kolejności. Przy pomocy ssawek wyreguluj szybę boczną, taka szyba boczna
i szyba przednia były osadzone prawidłowo. Upewnij się, że między górną częścią kominka a dolną częścią półki
została przerwa o szerokości 300 mm. Montaż na ścianie: Zbuduj podest, na którym osadzone będzie urządzenie.
Używając wymiarów podanych na Rys. 1
przymocuj poziomo wsporniki ścienne do ściany, przy pomocy 4 elementów mocujących odpowiednich dla ściany.
Przytrzymaj kominek za boki, w dwie osoby, i ostrożnie zawieś kominek na ściennych wspornikach montażowych.
Pod urządzeniem umieszczone są cztery regulowane podpórki, służące do poziomowania urządzenia, kiedy podstawa
otworu kominka jest wyniesiona ponad poziom podestu. Podczas budowy czołowego okapu upewnij się, że w przedniej
jego części znajduje się wywietrznik, umożliwiający przepływ powietrza do urządzenia (Rys. 21). Ma to duże znaczenie
dla efektu płomienia.Upewnij się też, że w górnej części produktu dostępna jest wentylacja, która ma duże znaczenie
dla jego prawidłowej pracy (Rys 20).
Dane techniczne
Numer modelu: 3 Step E
Moc grzewcza 230 V 240 V
Nominalna moc grzewcza
PNom 0.9 1.0 kW
Minimalna moc grzewcza
Pmin 0.9 1.0 kW
Maksymalna ciągła moc grzejna
Pmaks. 0.9 1.0 kW
Zużycie energii na potrzeby własne
W trybie spoczynku PNom 0.87 0.93 Szer.
z elektroniczną kontrolą temperatury pokojowej i zegarem tygodniowym

13
Obsługa kominka
OSTRZEŻENIE: NIE ZASTOSOWANIE SIĘ DO TYCH INSTRUKCJI MOŻE SKUTKOWAĆ URAZAMI CIAŁA I/LUB
USZKODZENIEM URZĄDZENIA.
Elementy sterowania ręcznego
Ręczne elementy sterujące Opti-myst są umieszczone na podstawie urządzenia.
(Układ elementów sterowania ręcznego można znaleźć na Rys.2)
Przełącznik A: Steruje zasilaniem elektrycznym grzejnika.
Uwaga: Aby funkcja symulacji płomieni zadziałała, z grzaniem lub bez, przełącznik musi być ustawiony w położeniu
„ON” (I).
Przełącznik ‘B’:- Aby włączyć efekt płomienia wciśnij przycisk jednokrotnie. Czynność zostanie potwierdzona
słyszalnym sygnałem akustycznym. Chociaż oświetlenie główne włącza się natychmiastowo, uruchomienie efektu
płomieni może potrwać nawet do 45 s.
Wciśnij by przełączyć grzejnik w tryb oczekiwania. Czynność zostanie potwierdzona słyszalnym sygnałem
akustycznym.
Pilot zdalnego sterowania
Pilot zdalnego sterowania został zapakowany wraz z 2 bateriami AA w torebce. Zdjąć pokrywę pojemnika na baterię
z tylnej ścianki pilota, włożyć baterie zgodnie z polaryzacją
Pilot zdalnego sterowania został już fabrycznie sparowany z urządzeniem. W mało prawdopodobnym przypadku odłą-
czenia pilota zdalnego sterowania od urządzenia lub uzyskania odrębnego pilota zdalnego sterowania należy wykonać
proces parowania:
1. Po podłączeniu grzejnika do gniazda zasilania przestawić przełącznik A do położenia ON (I). Zostanie wyemi
towany sygnał potwierdzenia.
2. Nacisnąć i przytrzymać przycisk 6 aż do wyświetlenia komunikatu PAIR na wyświetlaczu.
3. Zbliżyć pilot zdalnego sterowania do produktu w miejscu zamontowania odbiornika . Patrz rys. 3C.
4. Produkt zacznie emitować sygnał dźwiękowy i błyskać.
5. Nacisnąć przycisk 6, aby zakończyć proces parowania. Produkt przejdzie do trybu gotowości.
Włączanie urządzenia.
Aby aktywować pilot zdalnego sterowania wciśnij i przytrzymaj przycisk ENTER przez 3 sekundy. Wyświetlacz będzie
pokazywał napis FIRE (ogień) a dioda ON (WŁ) będzie migać. Aby włączyć urządzenie wciśnij przycisk ENTER. Aby
wyłączyć urządzenie wciśnij przycisk MENU - napis FIRE zacznie migać, wciśnij dwukrotnie przycisk ENTER.
Zob. Ustawienia płomienia
Po aktywowaniu pilota zdalnego sterowania, wciśnij przycisk jednokrotnie. Wyświetlacz będzie pokazywał migający
napis FIRE (ogień). Wciśnij ENTER Bieżące ustawienie płomienia będzie wyświetlane jako F1-F6. Aby wyregulować
ustawienie wciskaj przyciski UP (DO GÓRY) i DOWN (DO DOŁU). Po wybraniu ustawienia płomienia dwukrotnie wciśnij
przycisk BACK (wstecz) celem wyjścia z menu i powrotu do ekranu startowego.
Włączanie ogrzewania
Po aktywowaniu pilota wciśnij jednokrotnie przycisk MENU. Wyświetlacz będzie pokazywał migający napis FIRE
(ogień). Wciśnij jednokrotnie przycisk ADV, napis HEAT (GRZANIE) zacznie migać. Wciśnij ENTER. Bieżące ustawienie
ogrzewania będzie wyświetlane jako OFF LO HI (WŁ NIS WYS). Aby wyregulować ustawienie wciskaj przyciski UP
(DO GÓRY) i DOWN (DO DOŁU). Po wybraniu ustawienia płomienia, wciśnij przycisk ENTER
Przed zainstalowaniem urządzenia zalecamy:
1. Wybranie preferowanego stylu 3-step oraz odpowiednie dostosowanie urządzenia
2. Wyczyszczenie kominka przez zawodowego kominiarza
3. Odizolowanie komina.
Procedura ta jest istotna dla wydajnej pracy grzejnika i zmniejsza stratę ciepła przez komin.
Instalacja.
Upewnij się, ze wszystkie elementy opakowania zostały usunięte (przeczytaj uważnie wszystkie etykiety
ostrzegawcze), zachowaj opakowanie do późniejszego wykorzystania.
Zachowaj wszystkie opakowania do późniejszego wykorzystania, np. w przypadku przeprowadzki lub zwrotu
urządzenia do dostawcy.
Teraz możesz zamontować kminek elektryczny w swoim kominie. Upewnić się, że urządzenie jest WYŁĄCZONE.
Używając odpowiednich elementów mocujących, przymocuj ścienne wsporniki montażowe do ściany. Podłącz grzejnik
do gniazda zasilania 13 A/240 V. Upewnij się, że kabel zasilający wychodzi z przodu urządzenia, w jego prawym lub
lewym rogu, oraz upewnij się, że nie jest on uwięziony pod urządzeniem, co mogłoby spowodować jego uszkodzenie.
Przed przystąpieniem do używania ręcznych elementów sterujących napełnij zbiornik na wodę (zob.
„Konserwacja”, „Napełnianie zbiornika na wodę”).

14
UWAGA: Aby uniknąć niebezpieczeństwa związanego z przypadkowym wyzerowaniem termowyłącznika, urządzenia
nie można zasilać z wykorzystaniem zewnętrznego urządzenia przełączającego, takiego jak wyłącznik czasowy (timer),
ani nie można podłączać go do obwodu zasilania, który jest regularnie włączany i wyłączany przez dostawcę energii.
Ustawianie daty i godziny
Ustawienie daty i godziny w grzejniku;
1. Wciśnij przycisk Menu.
2. Wciśnij 4 razy przycisk ^
3. Kiedy ikona Date & Time (Data i godzina) zacznie migać wciśnij przycisk „Enter”
4. Wciśnij przycisk „Enter” aby ustawić czas
5. Wciskając przyciski v i ^ ustaw Hour (Godzina) i wciśnij „Enter”
6. Wciskając przyciski v and ^ ustaw Minutes (Minuty), wciśnij „Enter” aby potwierdzić
7. Wciskając przyciski v i ^ ustaw Day (Dzień) i wciśnij „Enter”
8. Wciskając przyciski v i ^ ustaw Month (miesiąc) i wciśnij „Enter”
9. Wciskając przyciski v i ^ ustaw Year (Rok), wciśnij „Enter” aby potwierdzić
Tryby pracy zdalnej
Zegar użytkownika: Oferuje użytkownikowi niezrównaną elastyczność. Dostępne są cztery szczeliny czasowe w ciągu
dnia, które można dostosować do każdego dnia tygodnia. Instrukcje regulowania trybów zegara i zmieniania fabrycznych
ustawień czasu i temperatury zamieszczono w rozdziale „Regulowanie trybów pracy zegara”.
Tryb sterowania ręcznego: Tryb ten realizuje podgrzewanie pomieszczenia do temperatury, która została ustawiona na
pilocie zdalnego sterowania.
Ochrona przez mrozem Tryb ten będzie utrzymywać temperaturę pokojową 7 º C. Tryb ten powinien być wykorzystywany
do ochrony urządzenia przed zamarznięciem, tak jak to wskazuje ikona mrozu.
Wybieranie i ustawianie trybu pracy
Zegar użytkownika (User Timer) - Służy do przeprogramowania fabrycznych trybów pracy zegara:
1. Wciśnij przycisk Menu
2. Wciśnij jednokrotnie przycisk ^ zgodnie z harmonogram Ikona zacznie migać. Wciśnij Enter.
3. Dwukrotnie wciśnij ^ a następnie wciśnij Enter
*Dni robocze są teraz wyświetlane w górnej części ekranu*
Dzień 1 = poniedziałek
Dzień 2 = wtorek
Dzień 3 = środa
Dzień 4 = czwartek
Dzień 5 = piątek
Dzień 6 = sobota
Dzień 7 = niedziela
Kongurowanie termostatu
Wartość temperatury pokazywana na wyświetlaczu to nastawa temperatury pokojowej. Jest to temperatura, którą
grzejnik będzie utrzymywać w czasie cyklu grania. Jeżeli temperatura otoczenia jest większa od tej temperatury, grzejnik
nie zadziała. Grzejnik ustawiony jest fabrycznie na temperaturę 15ºC, co jest typową wartością komfortowej temperatury
pokojowej. Jeżeli chcesz ustawić inną temperaturę pokojową, wciśnij przycisk „do góry” lub „do dołu” na ekranie
startowym, do czasu aż wyświetlacz pokaże żądaną wartość temperatury.
Wyłącznik termiczny
W grzejnik wentylatorowy wbudowany został bezpiecznik termiczny, celem zapobieżenia jego uszkodzeniu na skutek
przegrzania. Może do tego dojść wtedy, gdy wylot ciepła jest zablokowany. W przypadku zadziałania bezpiecznika,
odłącz grzejnika od gniazda sieciowego i podłącz ponownie po upływie ok. 10 minut. Przed ponownym włączeniem
grzejnika usuń przeszkody zasłaniające wylot ciepłego powietrza i kontynuuj procedurę uruchamiania grzejnika.

15
4. Wciśnij Enter aby zmodykować dzień 1 (Modify Day 1) lub wciśnij ^ aby przejść do żądanego dnia po czym
wciśnij Enter aby wybrać ten dzień
5. Na ekranie wyświetlony zostanie napis P1
6. Wciśnij Enter aby wybrać P1, przejść do P2, P3 lub P4, wciśnij ^ aby wybrać ten program
7. Zapali się dioda ON (WŁ), wciśnij Enter aby ustawić czas
8. Wciśnij v lub ^ aby ustawić Hour (Godziny), wciśnij „Enter” aby potwierdzić
9. Wciśnij v lub ^ aby ustawić Minute (Minuty), wciśnij „Enter” aby potwierdzić
10. Wciśnij v lub ^ aby wyregulować ustawienie temperatury, wciśnij „Enter” aby potwierdzić
11. Wciśnij v lub ^ aby ustawić Hour (Godziny), wciśnij „Enter” aby potwierdzić
12. Wciśnij v lub ^ aby ustawić Minute (Minuty), wciśnij „Enter” aby potwierdzić
Wciśnij Enter aby zmodykować Program P2, wykonaj kroki 5 do 12, wciśnij ^ aby przejść do Programu P3
Wciśnij Enter aby zmodykować Program P3, wykonaj kroki 5 do 12, wciśnij ^ aby przejść do Programu P4
Wciśnij Enter, aby zmodykować Program P4, wykonaj kroki 5 do 12
Aby skopiować nowowprowadzone programy grzania P1 do P4 do innych dni, wciśnij przycisk Enter.
Na ekranie wyświetlony zostanie napis Kopia
Aby skopiować ustawienia do następnego dnia, wciśnij przycisk ^. Aby odznaczyć kolejny dzień, wciśnij
przycisk Enter.
Zaznaczone dni tygodnia zostaną wyświetlone w górnej części ekranu. Dni odznaczone
nie będą już widoczne (zob. Schematy).
Wciśnij „Enter” aby potwierdzić, podświetlenie zamiga i wróci do ekranu startowego.

16
Tryb sterowania ręcznego - Aby wybrać tryb ogrzewania ciągłego. Tryb ten ignoruje zegar użytkownika (User Timer)
i utrzymuje wyświetlaną temperaturę.
• Wciśnij przycisk Menu
• Wciśnij trzykrotnie przycisk ^ celem podświetlenia ikony dłoni
• Wciśnij „Enter” aby potwierdzić
• Ustaw żądaną wartość temperatury używając przycisków v i ^
Ochrona przed zamarzaniem - Tryb ochrony przed zamarzaniem utrzymuje temperaturę 7ºC przez okres 24 godzin.
Tryb ten powinien być wykorzystywany do ochrony urządzenia przed zamarznięciem, tak jak to wskazuje ikona mrozu.
• Wciśnij przycisk Menu
• Wciśnij trzykrotnie przycisk ^ celem podświetlenia ikony płatka śniegu
• Wciśnij „Enter” aby potwierdzić
• Wciśnij v lub ^ aby wyjść z tego trybu i przejść do tryb sterowania ręcznego.
Uzyskiwanie żądanego efektu płomienia
1. Wciśnij przycisk MENU na pilocie zdalnego sterowani, wyświetlacz pokaże migający napis FIRE (ogień), po czym
wciśnij przycisk ENTER. Wyświetlone zostanie bieżące ustawienie. Wciśnij ^ lub v celem przełączenia się między
F1 a F6. F1 to ustawienie najniższe, a F6 to ustawienie najwyższe.
2. Zasadniczo, płomienie wyglądają bardziej realistycznie wtedy, gdy poziom jasności płomieni jest mniejszy.
3. Pozostaw generator płomienia na chwilę, do czasu aż zareaguje na wprowadzone zmiany.
4. O ustawieniu niższego poziomu grzejnik będzie zużywał mniej wody na efekt dymu.
5. Nie przechylaj ani nie przenoś grzejnika kiedy w zbiorniku wody lub w zbiorniku ociekowym znajduje się woda.
6. Upewnij się, ze grzejnika został ustawiony na poziomej podłodze.
Dostosowanie wyświetlacza
Maksymalna wartość nastawy temperatury dla produktu wynosi 32ºC Możesz obniżyć tę wartość Możesz także zmienić
ºC na ºF
1. Wciśnij przycisk Menu.
2. Wciśnij dwukrotnie przycisk ADV – napis SP zacznie migać.
3. Wciśnij „Enter” aby potwierdzić.
4. Wciśnij v lub ^ aby wybrać pomiędzy ºC i ºF.
5. Wciśnij „Enter” aby potwierdzić.
6. Wciśnij v lub ^ aby wybrać maksymalną wartość nastawy temperatury.
7. Wciśnij „Enter” aby potwierdzić.
8. Aby powrócić do ekranu startowego, wciśnij trzykrotnie przycisk BACK (WSTECZ).

17
1 Ekran wyświetlacza
2Przycisk "Menu"
3Przycisk "Back" (Wstecz)
4 Przycisk "Advance" (Dalej)
5 Przyciski strzałek do góry
i do dołu
6Przycisk "Enter"
Adaptive Start (Uruchomienie opóźnione)
Wbudowane układy elektroniczne urządzenia wyposażone zostały w funkcję uczenia się, w zakresie jak długo
należy ogrzewać pokój aby uzyskać ustawioną temperaturę pokojową. Po nauczeniu się, jak szybko można nagrzać
pomieszczenie, urządzenie może włączyć się z odpowiednim wyprzedzeniem, celem nagrzania pomieszczenia do
komfortowej temperatury w odpowiednim czasie. Jeżeli, przykładowo, wstajesz o godzinie 7.00, musi zgadywać
kiedy włączyć grzejnik aby nagrzał pokój w odpowiednim czasie. W zależności od temperatury na zewnątrz może to
oznaczać, że po wyjściu z łóżka w sypialni wciąż jest zimno lub że grzejnik zdążył już ogrzać pokój. Uruchomienie
opóźnione oznacza, że po wybraniu wartości 21ºC na godzinę 7. rano grzejnik włączy się dokładnie wtedy, kiedy
musi, celem spełnienia tego wymagania, pracując przez krótkie okresy podczas łagodnej pogody, gwarantując
przyjemną temperaturę pomieszczenia w zimie.
Funkcja Adaptive Start (Uruchomienie opóźnione) włączana jest automatycznie wtedy, gdy używany jest tryb
zegara (Timer Mode).
Pilot zdalnego sterowania
1
2
6
3 4
5

18
Konserwacja
OSTRZEŻENIE: PRZED PODJĘCIEM JAKICHKOLWIEK PRAC KONSERWACYJNYCH NALEŻY ODŁĄCZYĆ
URZĄDZENIE OD ZASILANIA.
Mocowanie lamp zamiennych.
Pojawienie się dużej ilości dymu, szarego lub bezbarwnego, oznacza uszkodzenie jednej lub kilku lamp.
Możesz sprawdzić lampę, w poniższy sposób.
1. Pozostawiając włączony efekt płomienia, otwórz do końca szuadę, ostrożnie, trzymając ją za występ. (zob. Rys. 3)
2. Sprawdź, obserwując z pewnej odległości, które lampy wymagają wymiany.
3. Ustaw przełącznik „A” w położeniu OFF (WYŁ) i wyjmij wtyczkę z gniazda zasilania.
4. Przed przystąpieniem do demontażu lamp, pozostaw urządzenie na 20 minut, tak aby lampy się ochłodziły.
5. Wymontuj zbiornik na wodę podnosząc go do góry i umieść go w zlewie.
6. Wymontuj zbiornik ociekowy, zgodnie z opisem w sekcji Czyszczenie.
7. Wymontuj wadliwą lampę, ostrożnie ją unosząc i wyjmując jej wtyki z gniazda lampy (zob. Rys. 4 i 5). Wymień na
oryginalną lampę kolorową 12 V, 45 W z trzonem Gu5.3, kąt wiązki 8º. Do kupienia u Twojego sprzedawcy.
8. Ostrożnie włóż dwa styki nowej lampy w otwory osady lampy. Wciśnij lampę mocno na jej miejsce. (zob. Rys. 4 i 5)
9. Ponownie włóż zbiornik wody oraz zbiornik ociekowy i ostrożnie zamknij szuadę.
10. Włącz.
Napełnianie zbiornika na wodę.
Po opróżnieniu zbiornika i zatrzymaniu efektu płomienia i dymu, usłyszysz 2 sygnały akustyczne. Aby uzupełnić poziom
wody wykonaj następujące kroki:
1. Ustaw przełącznik „A” w położeniu (0) (zob. Rys. 2)
2. Ostrożnie wyciągnij szuadę do końca, ciągnąc za występ. (zob. Rys. 3)
3. Wymontuj zbiornik na wodę podnosząc go do góry i na zewnątrz.
4. Umieść zbiornik na wodę w zlewie, odkręć nakrętkę kręcąc w lewo. (zob. Rys. 6)
5. Napełnij zbiornik wyłącznie wodą bieżącą o twardości maksymalnej 10 dH. Jest to niezbędne do przedłużenia
żywotności urządzenia generującego efekt płomienia i dymu. W przypadku korzystania z wody o większej twardości,
wodę należy przeltrować (np. przy pomocy ltra Maxtra). Nie używać środków odkamieniających.
6. Nakręć z powrotem zakrętkę, nie dokręcając jej zbyt mocno.
7. Zamontuj zbiornik ponownie w układzie ociekowym, nakrętką w dół i płaską stroną do góry
8. Następnie wsuń szuadę z powrotem, do końca.
9. Ustaw przełącznik „A” w położenie ON (WŁ) (I) (zob. Rys. 2).
10. Wciśnij Przełącznik ‘B, jednokrotnie, aby włączyć efekt płomienia. (Zob. sekcję dotyczącą sterowania ręcznego oraz
Rys. 2).
Czyszczenie.
OSTRZEŻENIE - PRZED ROZPOCZĘCIEM CZYSZCZENIA NALEŻY ZAWSZE ODŁĄCZYĆ URZĄDZENIE OD
ZASILANIA.
Zalecamy czyszczenie poniższych komponentów co najmniej raz na 2 tygodnie, szczególnie w przypadku korzystania
z twardej wody:
Zbiornik na wodę, zbiornik ociekowy, zakrętka i uszczelka zbiornika, ltr powietrza.
Do czyszczenia należy używać miękkiej ściereczki – nigdy nie stosować ściernych środków czyszczących. Aby usunąć
nagromadzony kurz lub zanieczyszczenie, użyć końcówki do odkurzacza z miękką szczotką do czyszczenia kratki
wylotowej grzejnika.
Zbiornik na wodę
1. Zdemontuj zbiornik na wodę, w sposób opisany wcześniej, włóż go do zlewu i opróżnij z wody.
2. Przy pomocy dołączonej szczotki oczyść ostrożnie wewnętrzne powierzchnie zakrętki, zwracając szczególną uwagę
na pierścień gumowy w rowku zewnętrznym oraz centralną uszczelkę gumową.
3. Wlej do zbiornika niewielką ilość płynu do mycia, ponownie załóż zakrętkę i potrząśnij, płucz do czasu usunięcia
całego płynu.
4. Uzupełniaj zbiornik na wodę tylko ltrowana woda kranową, załóż nakrętkę, nie zakręcając jej zbyt mocno.
Zbiornik ociekowy
1. Ustaw przełącznik „A” w położenie OFF (0) (WYŁ)
2. Ostrożnie wyciągnij szuadę, do końca. (zob. Rys. 3)
3. Wymontuj zbiornik na wodę podnosząc go do góry.
4. Odłącz złącze elektryczne po lewej stronie systemu ociekowego, poluzowując śruby mocujące i ostrożnie wysuwając
złącze. (zob. Rys. 8)
5. Zwolnij dolne zatrzaski blokujące zbiornika ociekowego, obracając je o 90°, co umożliwi całkowite wyjęcie zbiornika
ociekowego z jego miejsca w urządzeniu. (zob. Rys. 9)
