Inhalt
Inhalt
Vielen Dank!
Es freut uns, dass Sie sich für den Saugroboter „Navigator“
entschieden haben! Wir danken Ihnen für den Kauf und das
entgegengebrachte Vertrauen.
Ihr Saugroboter arbeitet vollautomatisch und eignet sich zur
Reinigung von Parkett- und Laminatböden, Fliesen, PVC-
Böden oder kurzflorigem Teppich.
Die vorliegende Bedienungsanleitung soll Ihnen dabei hel-
fen, Ihren neuen Saugroboter kennenzulernen und in der
Folge sicher und effizient einzusetzen.
Inhaltsverzeichnis
1 Überblick ................................................................................ 6
2 Sicherheitshinweise ............................................................ 10
3 Vor dem ersten Gebrauch .................................................. 14
4 Vor jedem Gebrauch ........................................................... 17
5 Gebrauch ............................................................................. 18
6 Nach dem Gebrauch ........................................................... 23
7 Problembehebung ............................................................... 25
Gewährleistung
Als Gewährleistungsmindeststandard gilt, soweit Sie das Gerät als Verbraucher innerhalb der euro-
päischen Union erworben haben, die jeweilige Umsetzung der EU-Richtlinie 1999/44/EG in nationa-
les Recht.
Ausgenommen sind Batterien und Akkus, die infolge normalen Verschleißes oder unsachgemäßer
Handhabung kaputt gegangen sind bzw. deren Laufzeit sich verkürzt hat.

5
Technische Daten
DE
Techn is ch e Date n
Technische Daten
Technische und gestalterische Änderungen im Zuge stetiger Produktverbesserungen vorbehalten.
© Royal Appliance International GmbH
Kennzeichnungen
Alle Markenzeichen sind Eigentum ihrer jeweiligen Besitzer.
Geräteart :Saugroboter
Modellname :Navigator
Modell :M608 (-0/-1/.../-8/-9)
Umgebungstemperaturbereich :10 °C...40 °C
Abmessungen :320 x 320 x 75 mm
Maximalgeschwindigkeit (Powermodus) :20 cm/s
Netzteil Eingang :100...240 V~, 50/60 Hz
Netzteil Ausgang :19 V DC, 600 mA
Akkupack im Gerät :Ni-MH, 12 V DC, 1500 mAh
Betriebsdauer (einschließlich Reserve für das
Ansteuern der Ladestation, ebenfalls beeinflusst
von der Raumgeometrie und dem Alter des Akku-
packs)
:Powermodus: ca. 60 Minuten
Leisefahrt-Modus: ca. 80 Minuten
Leistung :beim Laden: 11,4 W
im Betrieb: 18 W
Ladezeit :ca. 4...5 Stunden
Batterietyp in der Fernbedienung :1 x CR2025 3 V
Batterietyp im Light Fence-Turm :2 x Typ C 1,5 V
Staubbehältervolumen :ca. 400 ml
Gewicht (bei eingesetztem Akkupack) :ca. 1,8 kg
:Nur für den Hausgebrauch :Nicht im Hausmüll entsorgen
:entspricht den europäischen
Richtlinien :gilt nur für das Netzteil: Schutzklasse II
(Schutzisolierung)

6
1Überblick
1 Überblick
1.1 Lieferumfang
1Fernbedienung,
siehe auch ZKapitel 5, „Gebrauch“
2Saugroboter,
siehe auch ZAbb. 2 und Abb. 3
3Netzteil
4Netzteilkabel
5Netzteiladapter
6Ladestation,
siehe auch ZAbb. 4
7Light Fence-Turm,
siehe auch ZAbb. 4
8Batterien
(2x Typ C, 1,5 V)
nicht abgebildet: Bedienungsanleitung
(diese Anleitung)
7
2
1
3
6
5
4
8
1

7
1Überblick
DE
1.2 Saugroboter im Detail
1Rundbesen:
- befördert den Schmutz zur Bürstwalze
2Sensor für die Ansteuerung der Ladestati-
on:
- führt das Gerät zurück zur Ladestation,
sobald der Ladezustand des Akkupacks
zur Neige geht oder falls das entspre-
chende Signal über die Fernbedienung
( ) gegeben wurde
3LEDs:
- zeigen z. B. an, wenn sich kein Staub-
behälter im Gerät befindet
- zeigen z. B. an, wenn die Fallsensoren
angesprochen haben
- zeigen z. B. an, wenn der Stoßfänger
klemmt
- zeigen z. B. an, wenn der Motor über-
lastet war
- siehe auch ZKapitel 7, „Problem-
behebung“
4Taste „Ein/Aus“ ( ):
- schaltet das Gerät ein oder aus, sobald
diese Taste länger als 1 Sekunde ge-
drückt wird
- startet den Reinigungsvorgang, sobald
diese Taste kurz (unter 1 Sekunde) ge-
drückt wird
5Staubfachabdeckung:
- bietet Zugang zu Staubbehälter
- bietet Zugang zum Batteriefach
6Stoßfänger:
- sein integrierter Sensor veranlasst das
Gerät rückwärts zu fahren, sobald es
auf ein Hindernis trifft
- falls sein integrierter Sensor über 5 Se-
kunden fortwährend ausgelöst wird,
stoppt das Gerät automatisch
6
12
5
4
3
2

8
1Überblick

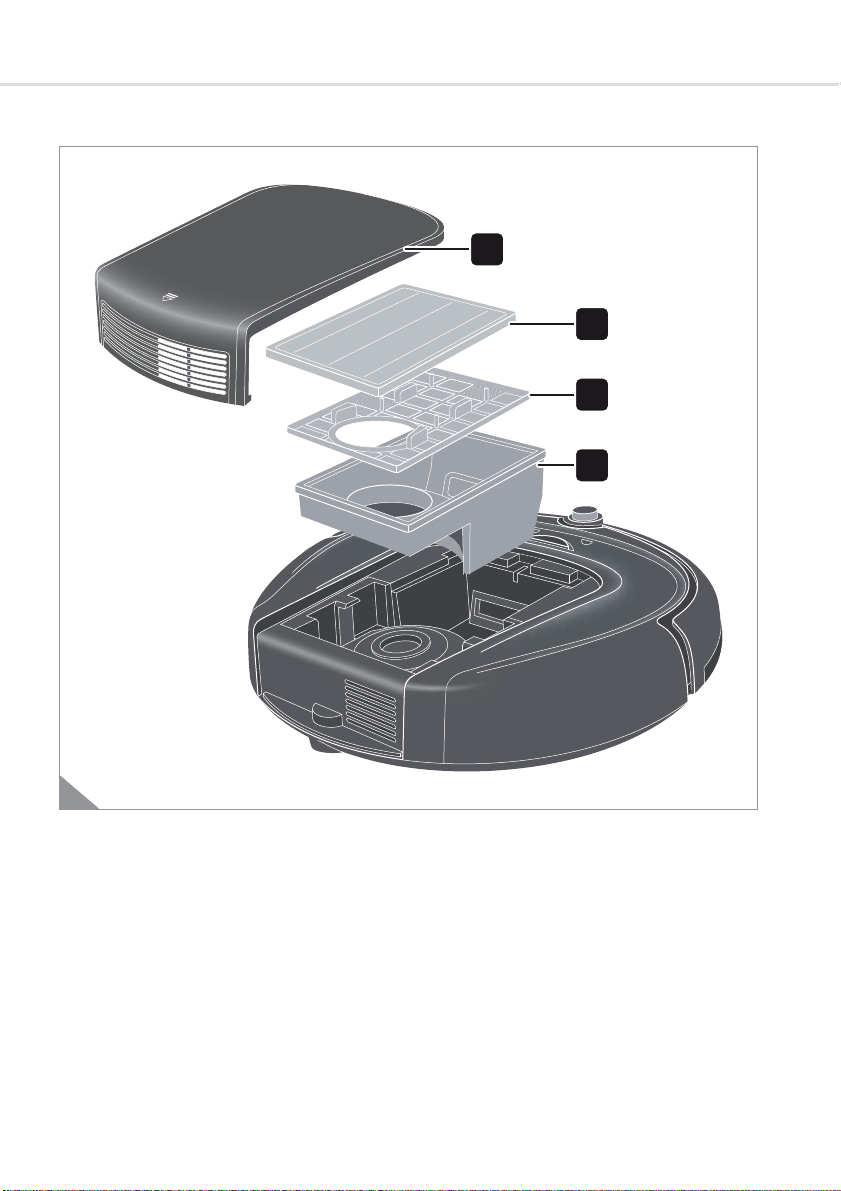

1.3 Saubbehälter im Detail
1Staubfachabdeckung
2Staubbehälterdeckel
3Filter
4Staubbehälter
verdeckt: Batteriefachabdeckungen
verdeckt: Akkupack im Batteriefach
neben dem Staubbehälter
4
3
2
1
3

9
1Überblick
DE

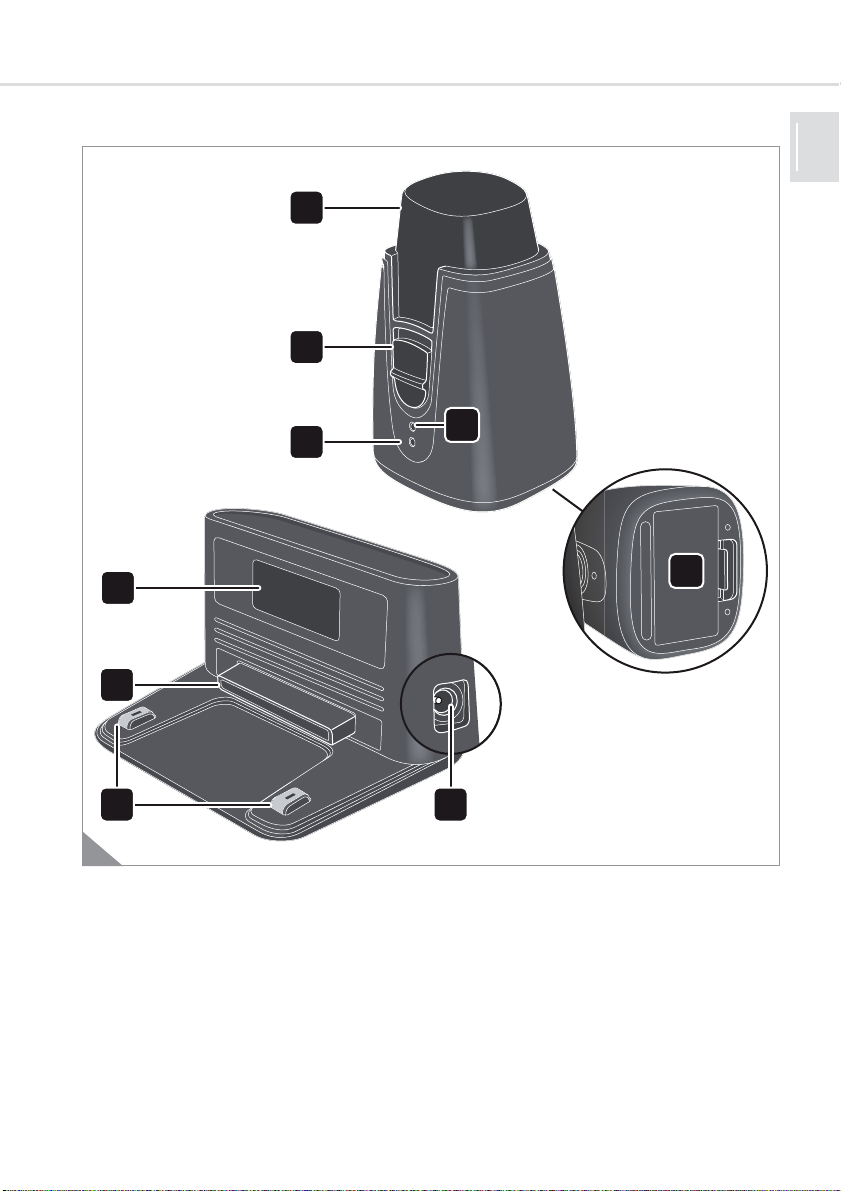

1.4 Ladestation und Light Fence-Turm im Detail
Ladestation:
1Sende-/Empfängerfenster (mit integrierter
LED:
- leuchtet, sobald die Ladestation an eine
Steckdose angeschlossen ist
- blinkt während des Ladeprozesses)
2Sicherheitsschalter
3Ladekontakte
4Buchse für den Netzteiladapter
verdeckt: 4 Gummifüße auf der Unterseite
Light Fence-Turm:
5Sender
6Ein-/Aus-Schalter
7LED (leuchtet, falls eingeschaltet)
8Empfänger
9Batteriefachdeckel
2
4
19
6
78
3
5
4

10
2 Sicherheitshinweise
2 Sicherheitshinweise
2.1 zur Bedienungsanleitung
Lesen Sie die Bedienungsanleitung vollständig durch, bevor
Sie mit dem Gerät arbeiten. Bewahren Sie die Anleitung gut
auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie
auch die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schweren
Verletzungen oder Schäden am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Bedie-
nungsanleitung entstehen, übernehmen wir keine Haftung.
2.2 zu bestimmten Personengruppen
Diese Geräte können von Kindern ab 8 Jahren und darüber
und von Personen mit verringerten physischen, sensorischen
oder mentalen Fähigkeiten oder Mangel an Erfahrung und/
oder Wissen benutzt werden, wenn sie beaufsichtigt werden
oder bezüglich des sicheren Gebrauchs des Gerätes unter-
wiesen wurden und die daraus resultierenden Gefahren ver-
standen haben.
Reinigung und Benutzer-Wartung dürfen nicht durch Kin-
der ohne Beaufsichtigung durchgeführt werden.
Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen
sich unter anderem weder auf das Gerät stellen oder setzen.
Kinder jünger als 8 Jahre sollten vom Gerät, der Ladestati-
on, dem Netzteil sowie dem Netzteilkabel ferngehalten wer-
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.
VORSICHT:
Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen hervor.

11
2 Sicherheitshinweise
DE
den, solange diese eingeschaltet sind, mit der Steckdose ver-
bunden sind oder abkühlen.
Verpackungsmaterialien und Batterien dürfen nicht in Kin-
derhände gelangen. Es besteht Erstickungsgefahr.
2.3 zur Stromversorgung
Das Gerät wird mit elektrischem Strom aufgeladen. Dabei be-
steht grundsätzlich die Gefahr eines elektrischen Schlags.
Achten Sie daher besonders auf Folgendes:
Fassen Sie das Netzteil oder die Ladestation niemals mit
nassen Händen an. Tauchen Sie Gerät, Ladestation oder
Netzteil niemals in Wasser oder andere Flüssigkeiten und hal-
ten Sie es von Regen und Nässe fern.
Wenn Sie das Netzteil aus der Steckdose herausziehen
wollen, ziehen Sie immer direkt am Netzteil. Ziehen Sie nie-
mals am Netzteilkabel. Missbrauchen Sie das Netzteilkabel
nicht zum Tragen des Netzteils. Achten Sie darauf, dass das
Netzteilkabel nicht geknickt, eingeklemmt oder überfahren
wird oder mit Hitzequellen in Berührung kommen kann.
Laden Sie das Gerät nur, wenn die auf dem Netzteil ange-
gebene elektrische Spannung mit der Spannung Ihrer Steck-
dose übereinstimmt.
Verwenden Sie nur das mitgelieferte Netzteil und die mit-
gelieferte Ladestation, um das Gerät zu laden.
Kontrollieren Sie das Netzteilkabel vor dem Benutzen des
Netzteils auf eventuelle Beschädigungen. Verwenden Sie nie-
mals ein Netzteil, dessen Stecker oder Kabel beschädigt ist.
Bevor Sie damit beginnen, das Gerät oder seine Ladesta-
tion zu reinigen oder zu warten, stellen Sie sicher, dass das
Netzteil aus der Steckdose gezogen ist.

12
2 Sicherheitshinweise
2.4 zu den mitgelieferten Akkus und Batterien
Bei falschem Umgang mit Akkus und Batterien besteht Ver-
letzungs- und Explosionsgefahr.
Ersetzen Sie den Akkupack nicht durch andere Akkus oder
Batterien. Setzen Sie ausschließlich original Akkupacks ein,
die Sie von uns erworben haben.
Bevor Sie damit beginnen, den Akkupack ein- oder auszu-
bauen, stellen Sie sicher, dass das Netzteil aus der Steckdo-
se gezogen und der Kippschalter auf der Unterseite ausge-
schaltet ist.
Schließen Sie Akkus oder Batterien niemals kurz, d. h. be-
rühren Sie niemals beide Pole zur gleichen Zeit, insbesonde-
re nicht mit elektrisch leitenden Gegenständen.
Nehmen Sie Akkus oder Batterien niemals auseinander,
deformieren Sie sie nicht und setzen Sie sie niemals hohen
Temperaturen aus. Bei unsachgemäßem Umgang kann Flüs-
sigkeit austreten. Vermeiden Sie Kontakt mit der Flüssigkeit.
Verwenden Sie nur das mitgelieferte Netzteil und die mit-
gelieferte Ladestation, um das Gerät zu laden.
Entsorgen Sie Akkus und Batterien nach Gebrauchsende
ausschließlich umweltgerecht und wie beschrieben, ZKapitel
7.9, „Gerät und Batterien entsorgen“.
2.5 zur bestimmungsgemäßen Verwendung
Das Gerät darf nur im Haushalt eingesetzt werden.
Das Gerät ist für eine gewerbliche Nutzung nicht geeignet.
Das Gerät darf ausschließlich für das Reinigen auf ebenen,
normal verschmutzten Hartböden eingesetzt werden.
Jede weitere Verwendung gilt als nicht bestimmungsge-
mäß und ist untersagt.

13
2 Sicherheitshinweise
DE
Verboten ist insbesondere:
- Gebrauch, Aufbewahrung oder Aufladen im Freien.
- Das Abstellen von Gegenständen auf dem Gerät.
- Das selbstständige Umbauen oder Reparieren des Ge-
räts oder seines Netzteils.
- Das Hineinstecken von anderen Gegenständen in Öff-
nungen des Geräts als den hiernach beschriebenen.
- Die Verwendung in der Nähe von explosiven oder leicht
entzündlichen Stoffen.
Verboten ist das Saugen von:
- Menschen, Tieren, Pflanzen, insbesondere Haaren, Fin-
gern und anderen Körperteilen sowie am Körper befind-
lichen Kleidungsstücken. Sie könnten eingezogen wer-
den und Verletzungen hervorrufen.
- Wasser und anderen Flüssigkeiten. Feuchtigkeit im In-
neren kann zum Kurzschluss führen.
- Toner (für Kopierer etc.). Es besteht Explosionsgefahr.
- glühender Asche, brennenden Zigaretten oder Streich-
hölzern. Es kann zum Brand kommen.
- spitzen Gegenständen, wie Glassplittern, Nägeln etc.
Gerät oder Untergrund könnten beschädigt werden.
- Bauschutt, Gips, Zement, feinstem Bohrstaub, Schmin-
ke, Puder etc. Das Gerät könnte beschädigt werden.
Verboten ist zudem der Einsatz ...
- ... auf langflorigen Teppichen (d. h. Teppiche mit einer
Florlänge von über 1 cm).
- ... auf feuchten Böden.
- ... ohne dass Filter, Staubbehälter und Abdeckungen
korrekt eingesetzt sind.

14
3 Vor dem ersten Gebrauch
3 Vor dem ersten Gebrauch
3.1 Auspacken
1. Packen Sie das Gerät samt Zubehör aus.
2. Überprüfen Sie den Inhalt auf Unversehrt-
heit und Vollständigkeit (Abb. 1).

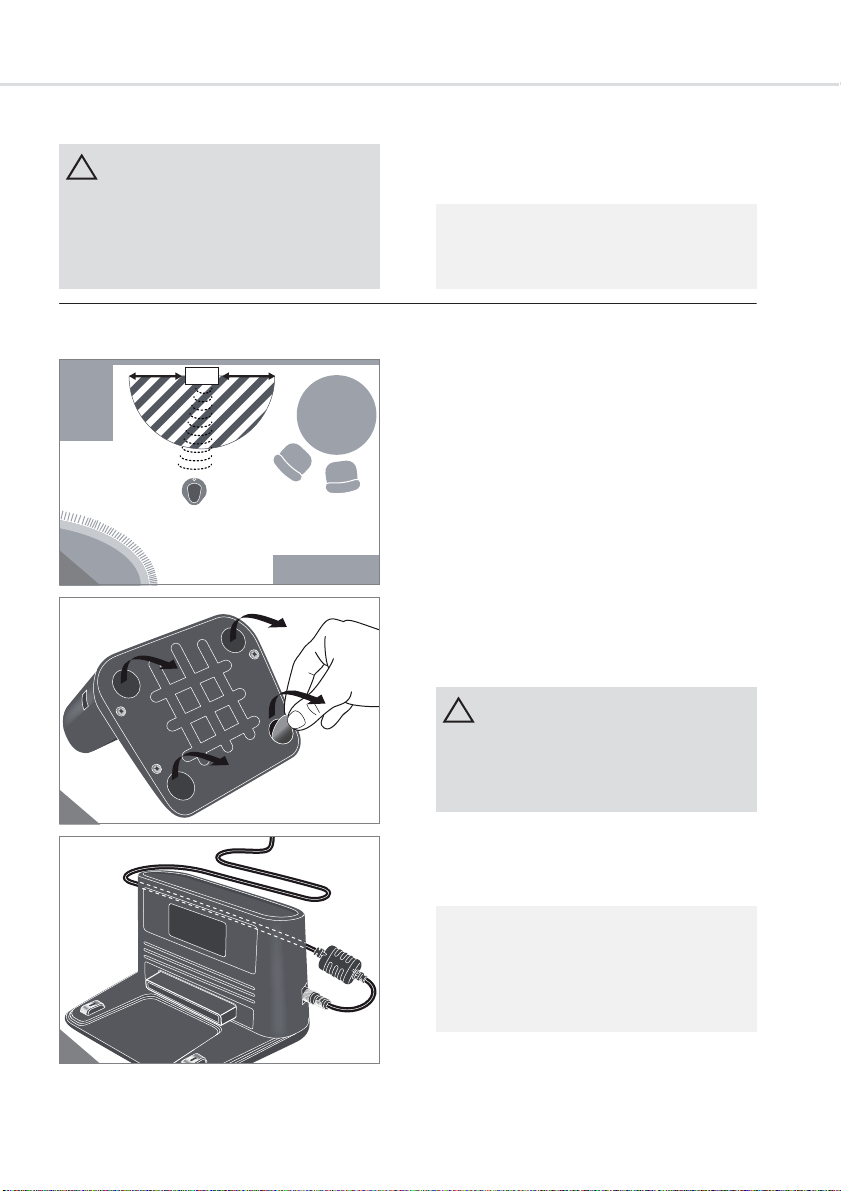

3.2 Ladestation aufstellen
1. Wählen Sie nach Möglichkeit einen Auf-
stellort, der frei von Teppich ist, damit die
Gummifüße der Ladestation später bes-
ser auf dem Boden haften.
2. Stellen Sie die Ladestation in der Nähe ei-
ner Steckdose auf.
3. Stellen Sie die Ladestation mit ihrer Rück-
seite an eine Wand oder ein Möbelstück,
damit der Roboter sie nicht verschiebt.
4. Lassen Sie vor und neben der Ladestation
mindestens 1 m x 1 m Freiraum (Abb. 5).
5. Lösen Sie nun die Folie von den 4 Gummi-
füßen auf der Unterseite der Ladestation
(Abb. 6) und positionieren Sie die Lade-
station endgültig.
6. Achten Sie darauf, dass das Netzteilkabel
hinter der Ladestation verläuft (Abb. 7),
damit es das Andocken des Roboters
nicht behindert.
VORSICHT:
Heben Sie die Verpackung für die Lagerung
des Geräts oder für einen sicheren Versand
des Gerätes auf. Versenden Sie das Gerät
stets in der Originalverpackung, damit es
keinen Schaden nimmt.
HINWEIS:
Falls Sie einen Transportschaden bemer-
ken, wenden Sie sich an Ihren Händler.
11 m 1 m
5
6
7
VORSICHT:
Gummi kann auf bestimmten Oberflächen,
wie z. B. Parkett, Flecken verursachen.
Prüfen Sie die Materialverträglichkeit daher
im Vorfeld.
HINWEIS:
Achten Sie außerdem darauf, dass Sie den
Light Fence-Turm nicht in der Nähe der
Ladestation aufstellen. Sonst hält dieser
den Roboter womöglich vom Andocken ab.

15
3 Vor dem ersten Gebrauch
DE
3.3 Ladestation anschließen
1. Stellen Sie sicher, dass die Ladestation
korrekt positioniert wurde (Abb. 5).
2. Stecken Sie den Netzteiladapter in die
Buchse an der Ladestation (Abb. 8).
3. Stecken Sie das Netzteil in eine Steckdo-
se.

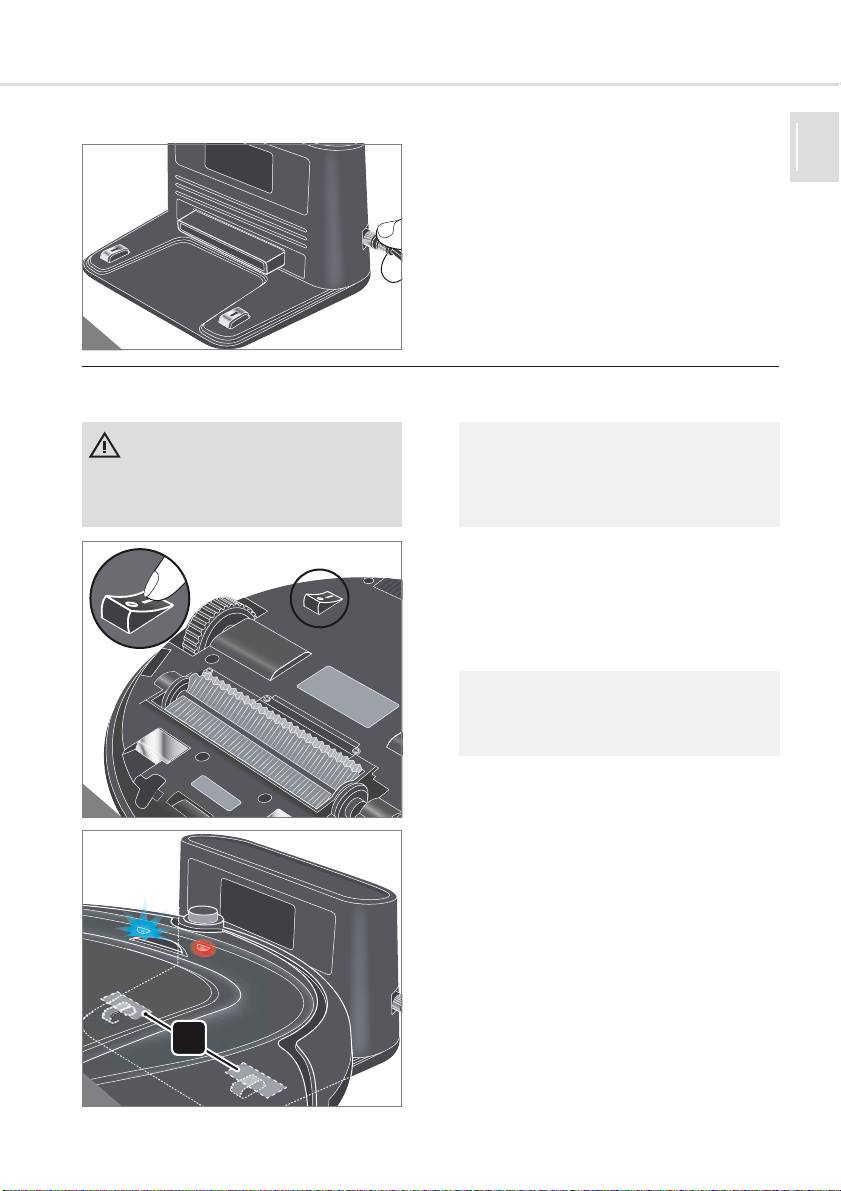

3.4 Akkupack erstmals laden
1. Stellen Sie sicher, dass die Ladestation
korrekt postiert und angeschlossen ist,
ZKapitel 3.3, „Ladestation anschließen“.
2. Schalten Sie das Gerät über den Kipp-
schalter an der Unterseite des Geräts zum
Aufladen frei (Abb. 9, Stellung „I“).
3. Setzen Sie den Roboter auf die Ladestati-
on (Abb. 10).
4. Achten Sie darauf, dass die Ladekontakte
an der Unterseite des Roboters die Lade-
kontakte der Ladestation berühren
(Abb. 10/1).
- Die rote LED leuchtet und die blaueLED
blinkt.
- Ein kurzer Piepton ertönt.
- Sollte dies nicht der Fall sein, haben Sie
das Gerät nicht korrekt positioniert.
Versuchen Sie es einfach erneut.
8
WARNUNG:
Verletzungsgefahr! Verwenden Sie nur das
mitgelieferte Netzteil und die mitgelieferte
Ladestation, um das Gerät zu laden.
9
1
10
HINWEIS:
Laden Sie das Gerät, bevor Sie es zum
ersten Mal benutzen. Dies wirkt sich positiv
auf die Lebensdauer des Akkupacks aus.
HINWEIS:
Um den Akkupack laden zu können, muss
der Schalter in Stellung „I“ stehen.

16
3 Vor dem ersten Gebrauch
5. Laden Sie das Gerät ca. 4 bis 5 Stunden,
- bis eine kurze Melodie ertönt und
- beide LEDs erlöschen (Abb. 11).
3.5 Fernbedienung aktivieren
1. Ziehen Sie das Kunststoffblättchen
(Abb. 12) aus dem Batteriefach der Fern-
bedienung.
3.6 Batterien in Light Fence-Turm einsetzen
1. Öffnen Sie den Batteriefachdeckel.
2. Setzen Sie die beiden mitgelieferten Bat-
terien (Typ C, 1,5 V) wie dargestellt ein
(Abb. 13). Achten Sie auf die korrekte Po-
sition der Pole (Abb. 13).
11
HINWEIS:
Falls der Ladezustand des Akkupacks
nachlässt, fährt das Gerät die Ladestation
von allein an. Falls es ihm nicht gelingt
anzudocken, müssen Sie es wie oben
beschrieben von Hand auf die Station set-
zen.
12
13
HINWEIS:
Wenn die Batterien gewechselt werden
müssen, wechseln Sie immer beide Batte-
rien gleichzeitig und mischen Sie keine Bat-
terien unterschiedlichen Typs.

17
4 Vor jedem Gebrauch
DE
4 Vor jedem Gebrauch
4.1 Raum vorbereiten
Kinder und Haustiere
Zerbrechliche Gegenstände
Scharfkantige Gegenstände
Regelmäßiger Gebrauch
Hindernisse
Teppiche
WARNUNG:
Achten Sie darauf, dass sich im zu reinigenden Raum keine Kinder und Haustiere befinden und
dass diese auch keinen Zugang zu ihm haben.
VORSICHT:
Das Gerät besitzt einen kraftvollen Antrieb. Unterschätzen Sie die Kraft nicht, die von ihm aus-
geht. Bringen Sie zerbrechliche Gegenstände und solche, die kippen oder herunterfallen können,
wenn das Gerät dagegen fährt, in Sicherheit.
VORSICHT:
Befreien Sie den Bodenbelag von scharfkantigen und spitzen Gegenständen, die Oberflächen
zerkratzen können, wenn Sie unter die Rundbesen des Geräts gelangen.
HINWEIS:
Dieser Saugroboter kann nur geringe Schmutzmengen aufnehmen. Er ist kein Ersatz für einen
klassischen Staubsauger. Reinigen Sie übermäßig verschmutzte Bereiche mit einem Staubsau-
ger vor. Setzen Sie den Saugroboter regelmäßig ein, damit sich gar nicht erst größere Schmutz-
mengen ansammeln können.
HINWEIS:
Dieser Saugroboter saugt effizienter, wenn er auf möglichst wenige Hindernisse trifft und der
Belag nicht allzu oft wechselt. Möglicherweise lohnt es sich also, den Raum von potenziellen Hin-
dernissen, Kabeln, Matten, Vorlegern und dergleichen zu befreien.
HINWEIS:
Ihr Roboter reinigt auch kurzflorige Teppiche (bis zu einer Florlänge von 1 cm). Von einem Ein-
satz auf langflorigen Teppichen (Florlänge von über 1 cm) raten wir ab.

18
5Gebrauch
5Gebrauch
5.1 Staubsaugen
1. Schalten Sie das Gerät ein, indem Sie die
Taste „Ein/Aus“ ( ) am Gerät für über
eine Sekunde drücken oder indem Sie die
Taste „ “ der Fernbedienung drücken.
- Ein kurzer Piepton ertönt.
- Beide LEDs leuchten.
2. Drücken Sie nun kurz die Taste „Ein/Aus“
( ) am Gerät oder die Taste „ “ der
Fernbedienung, um den Roboter zu star-
ten.
- Eine Melodie ertönt.
- Die rote LED erlischt. Die blaue LED
leuchtet weiter.
- Ihr Roboter arbeitet im Powermodus.
- Falls Sie von Powermodus auf Leise-
fahrt umschalten wollen, siehe ZKapitel
5.2, „Zwischen Powermodus und
Leisefahrt umschalten“.
- Basierend auf verschiedenen Faktoren
wie Untergrund, Raumgeometrie, Hin-
dernissen usw. wechselt der Roboter
automatisch den Reinigungsmodus
(Abb. 15/1 bis 4), um den Raum effizi-
ent zu reinigen.
WARNUNG:
Verletzungsgefahr! Sie können das Gerät
zwar unbeaufsichtigt laufen lassen, achten
Sie jedoch darauf, dass Sie nicht auf das
Gerät treten und in der Folge stürzen.
Go
A
14
1
2
3
4
15
VORSICHT:
Obwohl Ihr Roboter Abgründe erkennt,
raten wir dringend davon ab, das Gerät auf
Möbeln und dergleichen einzusetzen. Es ist
für diese Art der Anwendung nicht geeignet.
HINWEIS:
Sie können den das Reinigungsmuster
Ihrer Wahl auch über die Fernbedienung
direkt anwählen. Drücken Sie dafür nur
eine der Tasten: „ “, „ “, „ “.
Das beste Reinigungsergebnis erzielen Sie
allerdings, wenn Sie den Roboter selbst ent-
scheiden lassen.
Go

19
5Gebrauch
DE
Alternativ können Sie den Automatikmo-
dus mit der Taste „ “ anwählen.
- Der Roboter wird dann 2 vollständige
Reinigungszyklen (einschließlich eines
Ladezyklus) ausführen.
Bei Bedarf können Sie den Roboter auch
direkt über diese Tasten der Fernbedie-
nung steuern: „ “, „ “, „ “,
„“.
- Der Roboter fährt dann in die gewählte
Richtung.
- DerRoboterkann immernur eine Bewe-
gung gleichzeitig ausführen.
Go
A
16
Go
A
24
HOUR
17
HINWEIS:
Falls der Ladezustand der Akkus im Gerät
nachlässt, sucht Ihr Roboter nach dem
Signal der Ladestation, dockt an diese an
und lädt für ca. 4 bis 5 Stunden. Danach
erlöschen die LEDs und das Gerät ist
betriebsbereit.
Falls es ihm nicht gelingt anzudocken, müs-
sen Sie ihn von Hand wie oben beschrie-
ben auf die Station setzen, siehe ZKapitel
3.4, „Akkupack erstmals laden“.
HINWEIS:
Die integrierten Fallsensoren erkennen
Treppen und andere Abgründe und verhin-
dern den Absturz des Geräts. Ab einem
Höhenunterschied von 7 cm sprechen die
Sensoren an. Der Roboter fährt daraufhin
rückwärts. Falls alle 3 Fallsensoren gleich-
zeitig ansprechen, stoppt das Gerät sofort.
A

20
5Gebrauch
5.2 Zwischen Powermodus und Leisefahrt umschalten
Nach dem Einschalten beginnt der Roboter
stets im Powermodus.
1. Drücken Sie die Taste „ “, um bei Be-
darf in den Leisefahrt-Modus zu wech-
seln.
2. Drücken Sie die Taste erneut, um zurück
in den Powermodus zu wechseln.
5.3 Ein Lichtgitter errichten Gehen Sie wie folgt vor, um ein Lichtgitter zu
errichten:
1. Setzen Sie den Light Fence-Turm an eine
beliebige Stelle, die der Roboter nicht pas-
sieren soll (Abb. 19).
2. Schalten Sie den Light Fence-Turm an
dessen Ein-/Aus-Schalter ein.
- Die LED leuchtet kurz und blinkt dann.
-Einunsichtbares Lichtgitter wirderzeugt.
3. Starten Sie nun ein Reinigungsprogramm.
Wenn der Roboter auf das Lichtgitter trifft,
wird er es nicht passieren.

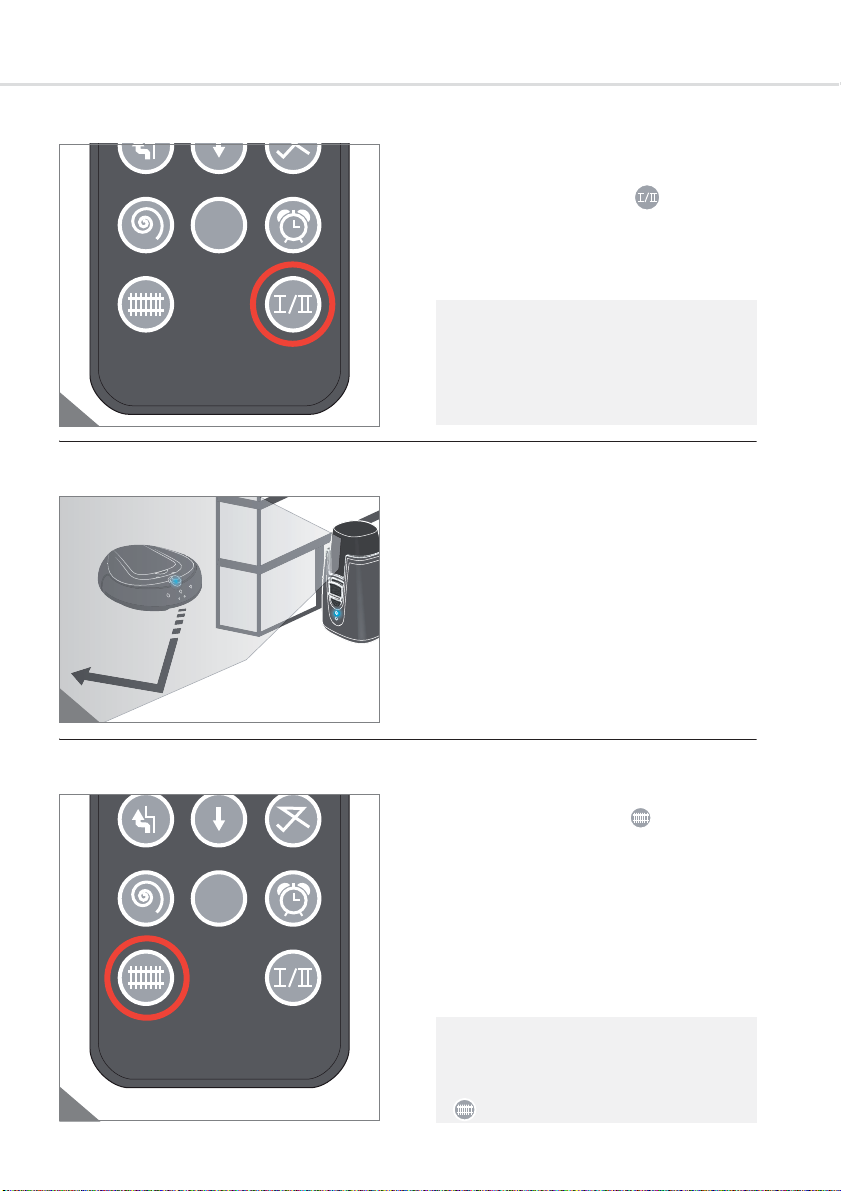

5.4 Eine Lichtschranke errichten 1. Errichten Sie ein Lichtgitter, ZKapitel 5.3,
„Ein Lichtgitter errichten“.
2. Drücken Sie die Taste „ “, um aus dem
Lichtgitter eine Lichtschranke zu machen.
- Ein kurzer Piepton ertönt.
- Eine unsichtbare Lichtschranke wird er-
zeugt.
3. Starten Sie nun ein Reinigungsprogramm.
Der Roboter reinigt nun erst vollständig
den Raum, in dem er sich befindet. Erst
dann kann er die Lichtschranke passieren
und den Nachbarraum reinigen.
24
HOUR
18
HINWEIS:
Falls Sie den Powermodus gewählt haben,
sind Saugleistung und Arbeitsgeschwindig-
keit höher als bei der Leisefahrt. Ihr Robo-
ter verbraucht dann auch mehr Energie.
19
24
HOUR
20
HINWEIS:
Um aus der Lichtschranke wieder ein Licht-
gitter zu machen, drücken Sie die Taste
„ “ erneut. Es ertönen 2 kurze Pieptöne.
