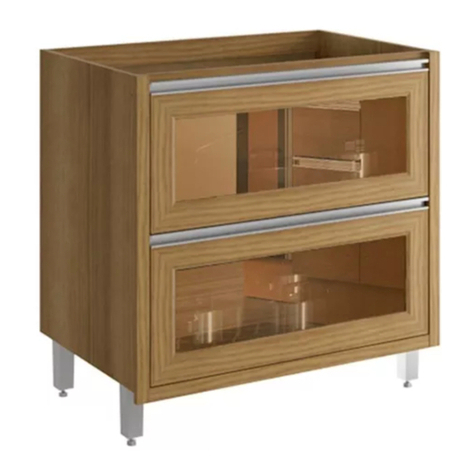

DITALIA CD-1014 User manual

Manual de Montagem
Assembly Manual / Manual Asamblea
www.ditalia.com.br
Antes de montar seu móvel, leia cuidadosamente o Manual de Instruções e
o mantenha para futuras consultas. OB IGADO.
Before assembling your furniture, read the Assembly Instructions carefully, and keep it for future checking. THANKS! Antes de armar
su mueble, lea el Manual de Instrucciones cuidadosamente y consérvelo para futuras referencias. GRACIAS
Ferramentas Necessárias
Tools / Herramientas
Lista de ferragens
Materials List / Lista de materiales
ev.: 00
Data: 31/05/2021
italia Móveis Industrial Ltda • Estrada RS-444, s/n • KM-26 • Prédio Adm. • Monte Belo do Sul • RS • Brasil • CEP-95718-000 • Fone/Fax [phone] • e-mail: [e-mail] • www.ditalia.com.br
Notas especiais:
01 - Examine completamente todas as peças do móvel antes de iniciar o trabalho.
02 - Recomenda-se montar o móvel conforme este manual de montagem.
03 - É de responsabilidade do montador seguir as instruções do Manual de Montagem, que são fundamentais para garantir a estrutura do móvel.
Special Notes:
01 - Examine carefully all parts of the furniture before starting the work.
02 - It is recommended to assemble the furniture as explained in this assembly manual.
03 – The assembler has the responsibility of following the instructions of the Assembly Manual, which are essential to insure the furniture structure.
Notas Especiales:
01 - Examinar a fondo todas las piezas de los muebles antes de comenzar el trabajo.
02 - Se recomienda montar el mueble como el presente manual de montaje.
03 - Es responsabilidad del instalador de seguir las instrucciones del Manual de la Asamblea, que son esenciales para asegurar la estructura del móvil.
Aviso:
Para mais informações consulte as notas especiais, através do link: www.ditalia.com.br
For further information please check the special notes accessing the link: www.ditalia.com.br
Para más informaciones favor dirigirse a los apuntes especiales a través del link: www.ditalia.com.br
Item
B
C
D
F
G
H
I
J
L
M
N
O
P
23
01
05
07
14
64
35
03
06
12
07
24
05
05
Descrição
escription/ escripción
Quant.
T
CD-1014
Balcão 120 2
Portas 3 Gavetas
A
Parafuso
Ø3,5x40
Parafuso Ø5,0x50
Parafuso
Ø3,5x14
Parafuso
Ø4,0x25
Cavilha Ø6x30
Cantoneira 18x18
Prego 10x10
Puxador
+ Parafusos
Pé Cozinha
130mm
Perfil I
1168mm
Adesivo
Tapa Furo
07
Presilha Pé
12
U
Parafuso
Minifix
Tambor
Minifix
Corrediça
V04
04
ZDobradiça
Suporte
Prateleira
1
2
3
17
16
5
5
9
9
6
6
18
Parafuso
Ø3,5x12
LISTA DE PEÇAS/PIECES LIST/LISTA DE PIEZAS
Nº COD __ DESCRIÇÃO/DESCRIPTION/DESCRIPCIÓN DIMENSÃO/DIM QTD
01 301198 Lateral Dir. Balcão 3 Gavetas / Right Side /
Lateral Derecha 670x490x15 1
02 301042_Lateral Esq. Balcão / Left Side / Lateral
Izquierda 670x490x15 1
03 304111 Base Balcão 120 para Rodapé / Base / Base 1168x490x15 1
04 301189 Frente Gavetão Almofada 22x40 Denver /
Drawer Front / Frente Cajón 216x394x15 3
05 307026_Costa 120 / Back / Costa 326x1190x3 2
06 309013_Travessa 120 / Traverse / Travesa 1168x54x15 2
08 308012 Rodapé 120 / Baseboard / Zócalo 1198x130x9 1
09 308011 Rodapé Lateral / Side Baseboard / Zócalo
Lateral 470x130x9 2
10 306008 Lateral Gaveta / Small Drawer Side / Lateral
Cajón Pequeña 415x90x15 6
11 306017 Costa Gaveta / Small Drawer Back / Costa
Cajón Pequeña 343x90x15 3
12 313000 Fundo Gav 423x320 Rio / Drawer Bottom /
Fondo Cajón 423x320x03 3
15 301232 Porta Almofada 66x40 Denver / Door / Puerta 654x394x15 2
16 301186 Divisão 3 Gavetas / Division / División 600x490x15 1
17 305022_Prateleira Balcão 120 / Shelf / Estante 784x420x15 1
18 309015_Pilastra Balcão / Traverse / Travesa 600x54x15 1
5
3X
12
10
10 11
4
2X
15

1 2
35
67
Manual de Montagem
Assembly Manual / Manual Asamblea
www.ditalia.com.br
italia Móveis Industrial Ltda • Estrada RS-444, s/n • KM-26 • Prédio Adm. • Monte Belo do Sul • RS • Brasil • CEP-95718-000 • Fone/Fax [phone] • e-mail: [e-mail] • www.ditalia.com.br
02
CD-1014
A
03
A
A
A
A
A
A
06
2x
A
10
6x
11 U
U
2x
04
3x
G
G
G
G
J
J
J
Aperte a presilha para puxar e abrir.
To press the loop for pulling and
opening.
Apretar la presilla para pujar y abrir
OBS: Alinhar corrediça na
Frente da Gaveta.
I
BG
G
G
L
Fixar tampo utilizando
cantoneiras 'L' e
parafusos 'G'.
U
Z
Z
Z
G
J
GG
G
J
G
G
G
J
A
A
A
01 02
16
F
F
F
F
F F
F
F
F
I
I
I
I
G
G
G
GB
05
01
02
03 16
06
06
TT
T
C
C
G
G
L
06
16
GG
2X
N
N
N
N
H
H
H
H
8
9
2X
T
J
J
U
MM
MM
04
10
10
11
12
12 10
10

Manual de Montagem
Assembly Manual / Manual Asamblea
www.ditalia.com.br
italia Móveis Industrial Ltda • Estrada RS-444, s/n • KM-26 • Prédio Adm. • Monte Belo do Sul • RS • Brasil • CEP-95718-000 • Fone/Fax [phone] • e-mail: [e-mail] • www.ditalia.com.br
Limpeza: utilizar apenas pano umedecido com água.
Cleaning: use only a cloth moistened with water.
Limpieza: use sólo un paño humedecido en agua .
03
CD-1014
89
10
CERTIFICADO DE GARANTIA
A Ditália Móveis Industrial Ltda. assegura aos seus clientes garantia de seus produtos
contra qualquer defeito de fabricação ou de material que neles se apresentem.
Disposições
A Ditália Móveis Industrial Ltda. irá a seu critério, consertar ou substituir este produto, se
constatar que ele apresenta defeitos de fabricação ou de material, desde que este não seja
submetido a reparo por terceiros. Caso algum material utilizado na fabricação do móvel
como laminado, puxador, dobradiça, aramado, ou qualquer outro acessório esteja fora de
linha à época da solicitação do reparo, o mesmo será substituído por similar de qualidade
equivalente disponível no mercado.
Prazos
A garantia fornecida pela Ditália Móveis Industrial restringe-se aquela prevista no Artigo
26, II, do Código de Defesa do Consumidor Brasileiro – 90 (noventa) dias.
Perda de Garanti a
Estão exclusos da garantia danos causados por água, maresia, cupim, brocas, pragas
de madeira em geral, bem como, o uso inadequado de materiais de limpeza, tais como:
palha de aço, redutores e abrasivos. Esta garantia torna-se nula e sem efeito se o produto
sofrer qualquer dano provocado por acidentes, negligência ou uso inadequado:
alargamento de encaixes de dobradiças ou empenos decorrentes de excesso de esforço ou
peso sobre as portas e gavetas e serviços executados por terceiros. Desgaste normal do
tempo decorrente do uso e a existência de agentes externos capazes de influenciar em sua
conservação importam na extinção da garantia. Exposição à luminosidade ou calor
excessivo pode causar alterações na cor original do produto, razão pela qual esta alteração
na cor original do produto não está coberta por nenhuma garantia.
Observações Finai s
A garantia deverá ser exercida no prazo indicado neste certificado, perante a loja em
que foi adquirido o produto mediante apresentação da Nota Fiscal de Compra. Mesmo
quando o móvel necessitar de consertos ou ajustes não inclusos na garantia, estes serviços
estarão disponíveis ao cliente mediante orçamento.
Ao solicitar assistência técnica, informar o número do lote que encontra-se na etiqueta da
caixa.
WARRANTY CERTIFICATE
D’itália Móveis Industrial Ltda. ensures its customers guarantee of its products against any
defects of manufacture or of material .
Provisions
D’itália Móveis Industrial Ltda. repairs or replaces this product in case of defect of
manufacture or of material just if it had not been repaired by a third part. If any material used
in the manufacture of the furniture, as laminate, handle, hinge, wireframe, or any other
accessory will be discontinued when the repairment is requested, it will be replaced by a
similar one considering equivalent quality available in the market.
Deadlines
The warranty provided byDitalia Furniture Industrial restricted to that provided for in Article
26, II, of the Code of Consumer Protection - ninety (90) days.
Loss of Warranty
The warranty excludes damage caused by water, maresia, termites, drills, wood pests in
general, as well as the inappropriate use of cleaning materials, such as steel wool, reducers
and abrasive. This warranty becomes null and void if the product suffers any damage
caused by accident, neglects or inappropriate use: enlargement of hinge fittings or
warpages due to excessive effort or weight on the doors and drawers, and services
provided by third parts. Normal wear because of the use time and the existence of external
agentes capable of influencing its conservation cause extinction of warranty. Exposure to
sunlight or excessive heat may cause changes in the original color of the product, which is
why this change in the original color of the product is not covered by any warranty.
Final Remarks
The guarantee must be exercised within the time specified in this certificate, at the store
where the product was purchased by submitting the Purchase Invoice / Receipt . Even when
the furniture needs repair or adjustments not included in the warranty, these services will be
available for the customers bybudget.
When requesting technical assistance, inform the Batch Number that is on the box label.
CERTIFICADO DE GARANTÍA
Ditalia Furniture Industrial Ltda. asegura a sus clientes y garantiza sus productos contra
defectos de fabricación o de material que esté presente en ellos.
Provisiones
Ditalia Furniture Industrial Ltda. Irá a su elección, reparar o reemplazar este producto, si
parecer que hay defectos de fabricación o materiales, desde que este no se haya sido
sometido a la reparación por parte de terceros. Si cualquier material utilizado en la
fabricación de muebles y laminado, mango, bisagra, cable, o cualquier otro accesorio que
haya sido pedido cuando se solicite la reparación, será reemplazado por outro calidad
similar disponible en el mercado .
Plazos
La garantía proporcionada por Ditalia Muebles Industrial restringido a la prevista en el
artículo 26, II, de la Ley de Protección al Consumidor - noventa (90) días.
Garantía Void
La garantía no incluye daños causados por el agua, niebla salina, termitas, perforadores,
las plagas de la madera en general, así como el uso inadecuado de los materiales de
limpieza, tales como lana de acero y abrasivos. Esta garantía queda anulada si el producto
sufre daños causados por accidente, negligencia o mal uso: ampliar accesorios bisagras o
deformaciones debido a la tensión excesiva o el peso de las puertas y los cajones y los
servicios prestados por terceros. El desgaste normal del tiempo debido al uso yla
existencia de agentes externos que puedan afectar a su conservación en la extinción de la
garantía. La exposición a la luz solar o al calor excesivo puede causar cambios en el color
original
del producto, pero el cambio en el color original del producto no está cubierto por la
garantía.
Observaciones finales
La garantía debe ser ejercida dentro del plazo especificado en el presente certificado, en la
tienda donde se compró el producto, presentando la factura de compra. Incluso cuando los
muebles necesitan
reparaciones o ajustes no incluidos en la garantía, estos servicios estarán disponibles para
el cliente en el presupuesto.
Cuando solicite asistencia técnica, informe el número de lote que se encuentra en la
etiqueta de la caja.
Utilizar
Parafuso 'D'
para união
de módulos.
D
D
Encaixar rodapés "8"
e "9" nos pés "T".
9
9
8
89
T
G
G
V
V
15
2X
V
G
G
P
PVG
15
15
4
4
4
