DLS MX26 User manual
DLS MARINE RANGE SPEAKERS
Thank you for buying a DLS MX26 MARINE speaker.
This manual will show you how to do a correct instal-
lation. Please read the entire manual before you begin
the installation.
Features and benefits:
- Excellent audio performance, transparent
and clear sound
- Easy installation
Installation
Install the speakers in a solid and stable panel to get the best
sound quality. Use the template to cut and drill. Fasten with
stainless steel screws. Make sure to connect with the same pola-
rity on both speakers.
NOTE! Avoid an installation close to any magnetic compass, the
speaker magnets can influence the compass needle.
The MX26 is not water resistant but creates an excellent sound
in most installations. It is designed for use indoors in yachts and
other covered vessels.
Break-in period
Allow the speakers to play at normal volume for at least 15-20
hours. After this time the performance is correct.
Technical Assistance
For technical assistance ask the shop where the product was sold
or the distributor in your country. You can also send an e-mail to
Information can also be found on our web-site www.dls.se
We follow a policy of continuous advancement in development.
For this reason all or part of specifications & designs may be
changed without prior notice.
Warranty service
This speaker is covered by warranty, depending on the condi-
tions in the country where it is sold. If the speaker is returned for
service, please include the original dated receipt (or a copy) with
the product.
WARNING
While these speakers are made for marine applications, they are
not fully waterproof which must be taken in consideration when
doing the installation.
DLS MARINE RANGE SPEAKERS
OWNERS MANUAL
DLS Svenska AB 2009-02-17
MX26
Safety Considerations:
Your speakers must be installed in a manner which does
not interfere with your vessel’s factory installed electronic
devices. You should also take the time to securely mount
them so that they does not come loose in the event of a
collision or a sudden jolt to the vessel.
- Check before drilling any holes in your vessel to make
sure that you will not be drilling through the hull, a fuel tank,
fuel line, wiring harness or other vital vessel system.
- Protect all wiring from sharp edges (metal, fibreglass,
etc.) by carefully routing them, tying them down and using
grommets and loom where appropriate.
Filter installation and connection of MX26
Speaker connection and tweeter level select:
Use the red, blue and black cables to connect between the
filter box and speaker terminal. Note the speaker terminal co-
lour marking.
Tweeter level select:
Select tweeter level by moving the jumper inside the filter box in
four steps. Make your own tests for best result.
Tweeter level select
Select tweeter level in four steps by moving
the small jumper inside the filter box.
+2 dB - 0 - -2 dB - -4 dB
(+2dB gives the highest tweeter level)
Input from
stereo / amplifier
+
_
DLS Svenska AB
P.O. Box 13029
SE-40251 Göteborg, Sweden
Tel: +46 31 84 00 60
Fax: +46 31 84 40 21
E-mail: [email protected]
www.dls.se
More facts:
Size 6,5” ( 16,5 cm)
Nom. power (RMS) 100 Watts RMS
Maximum power 160 Watts
Frequency range 45 Hz-25 kHz
Sensitivity 91 dB / W / m
Magnet diameter 58 mm / 2,28”, neodymium
Outer diameter 165 mm / 6,5”
Mounting depth 63 mm / 2,48”
Mounting hole 140 mm / 5,5”
Tweeter 28 mm /1,1”, nanoplate
Woofer(W)
Tweeter(T)
+
+
_
_
DLS MARINHÖGTALARE
Tack för att du valt en DLS MX26 marinhögtalare.
Du kan göra installationen själv med hjälp av instruk-
tionen om du känner att du har kunskap och rätt verk-
tyg. Läs bruksanvisningen innan du påbörjar arbetet.
Finesser och fördelar:
- Utmärkt ljudåtergivning, transparent och klart ljud.
- Enkel installation
Installation
Montera högtalarna i en kraftig stabil panel, detta ger den bästa
ljudkvalitén. Använd borrmallen när du sågar och borrar. Fäst
högtalarna med rostfria skruv. Anslut högtalarkablarna med
samma polaritet till båda högtalarna.
OBS! Undvik att installera högtalarna nära magnetiska kompas-
ser då högtalarens magnetsystem kan påverka kompassnålen.
MX26 är inte skyddad mot direkt vattenpåverkan men klarar
montering i fuktiga miljöer. Högtalaren lämpar sig bäst för mon-
tering inne i täckta båtar. MX26 är framförallt en högtalare för dig
med extra stora krav på bra ljudåtergivning.
.
Inspelning av högtalare
Låt högtalaren spela in sig ca 15 - 20 timmar. Efter denna tid så
har högtalaren erhållit sina rätta värden och ger då en korrekt
ljudåtergivning.
Teknisk hjälp
Behöver du teknisk hjälp så vänd dej i första hand till den butik
som sålt produkten. Kan de inte hjälpa dej så går det bra att kon-
takta DLS på telefon 031-84 00 60, eller skicka ett e-mail till:
Du kan även hitta mycket information på vår hemsida www.dls.se
Vi reserverar oss för ändringar i specifikationer och utförande då
vi kontinuerligt vidareutvecklar våra produkter.
Garantiservice
DLS lämnar ett års garanti mot material och fabrikationsfel. Vid
reklamation skall kopia av kvitto eller annat köpbevis bifogas re-
parationen. Dessutom gäller konsumentköplagens regler om re-
klamationsrätt i 3 år.
VARNING
Dessa högtalare kan användas i båtar men de är inte helt vatten-
täta och får inte monteras där det finns risk för att de kan utsättas
för direkt vattenpåverkan.
DLS MARINHÖGTALARE
BRUKSANVISNING
DLS Svenska AB 2009-02-17
MX26
Tänk på säkerheten:
Dina högtalare måste installeras på ett sätt så att de inte
påverkar båtens övriga el-utrustning eller annan elektro-
nik. Ta dig också tid till att montera högtalarna så att de
inte lossar vid en eventuell kollision eller under andra tuffa
förhållanden.
- Kontrollera så det inte finns kabelstammar, bränsletank,
bränsleslangar eller andra vitala delar där du borrar / skär
hål för högtalaren.
- Skydda alla kablar mot skarpa kanter i metall eller glasfi-
ber etc. Använd skyddsslang där det behövs. Tänk på hur
du drar kablarna och fäst dom med buntband på lämpliga
ställen.

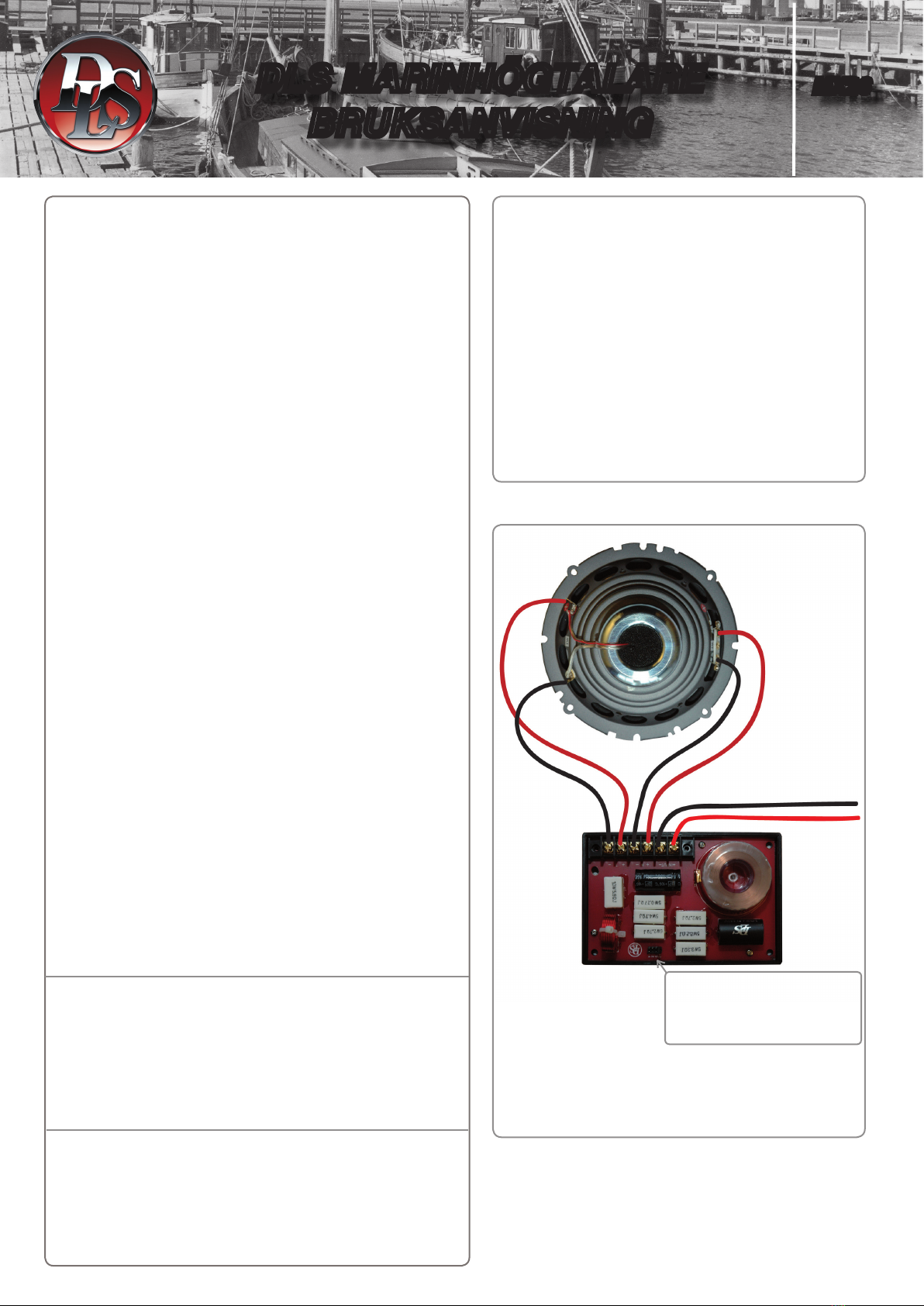

Högtalarinkoppling av nivåval till diskanten:
Koppla de röd- blå- och svartmärkta kablarna mellan högtalare och
filter som på bilden. Notera färgmärkningen på filterbox och hög-
talare.
Nivåval till diskanten:
Välj nivå på diskantljudet genom att flytta den lilla svarta bygeln
inuti filterboxen mellan fyra lägen. Prova dej fram till vilket du tycker
låter bäst.
Till stereo / förstärkare
Inkoppling av filter och högtalare MX26
DLS Svenska AB
Box 13029
402 51 Göteborg
Tel: 031- 84 00 60
Fax: 031- 84 40 21
E-mail: [email protected]
www.dls.se
Val av diskantnivå
Nivån på tweetern kan väljas i fyra steg
genom att flytta bygeln inuti filtret. +2 dB
- 0 - -2 dB - -4 dB
(+2dB ger högsta diskantnivån)
+
_
Mer fakta:
Storlek 6,5” ( 16,5 cm)
Nom. effekt (RMS) 100 Watts RMS
Max effekt 160 Watts
Frekvensområde 45 Hz-25 kHz
Känslighet 91 dB / W / m
Magnetdiameter 58 mm / 2,28”, neodymium
Yttre diameter 165 mm / 6,5”
Monteringsdjup 63 mm / 2,48”
Monteringshål 140 mm / 5,5”
Diskanthögtalare 28 mm /1,1”, nanoplate
Woofer(W)
Diskant (T)
+
+
_
_
