DoCash 500 Series User manual

Universal Currency Detector
Детектор подлинности банкнот
DoCash 500 series
(525/530/531)
РУССКИЙ
ENGLISH
User Manual
Руководство по эксплуатации

TABLE OF CONTENTS
Purpose of a detector 3
Declaration of Conformity 3
Specification 4
Design of device 5
Exterior 5
Control keys 6
Connection of accessories 7
Types of control provided by DoCash devices of
500 series 8
Operational procedure 9
Maintenance 10
Warranty 11
Transportation and storage 11
Complete Set 12
1
www.docash.de

Safety Precautions
Note
Please read this manual carefully before you start to operate the detector
DoCash 500 series detectors operate from 220V power supply circuit.
User is required to comply with safety precautions while operating any ap-
paratus of this type:
Replace lamps and effect other service activities only after the power
supply cable is disconnected from the outlet
Note
Voltage over 42V is potentially dangerous for the oper ator
If the Detector has been transported and stored under low temperature
conditions, it is required to maintain the Detector at least two hours
under indoor temperature before switching it on.
To avoid break-off or damage of the cable, it is required to hold on the
power supply plug while putting it on and out from the outlet. Also avoid
such actions when your hands are wet - it may cause in electric shock.
Connect optional detectors only when DoCash 500 series is turned off
Avoid using the device with the damaged power supply cable.
2

Thank you for choosing DoCash cash handling equipment.
DoCash is a wide range of special cash handling equipment for retail
trade and financial organizations. DoCash is a brand for simple and relia-
ble banknote and coin counters, universal and automatic currency detec-
tors, vacuum packaging machines, etc. You will find any further infor-
mation at www.docash.de.
Purpose of a detector
DoCash 500 series detector has been designed for visualization of the
presence and location of UV marks on banknotes and securities of any
types.
Use of the Detector allows to increase identity rate of conclusions made
with regard to authenticity of examined specimen.
Declaration of Conformity
The Detector conforms to the following safety requirements:
General - GOST R 60950-2002,
Electromagnetic compatibility - GOST R 51318.22-99
This Manual reflects relevant information at the time of publication and
may not include later alterations.
3
www.docash.de

Specification
4
Detector versions 525 530 531
Power supply 220 V АС 50 Hz
Power consumption Not to exceed 10 W
Wave-length of UV light 365 Nm
Type of UV lamps TL 6W/08
Number of UV lamps 1 pcs 2 pcs 2 pcs
Type of white light lamps TL 6W/33
Number of white light
lamps
2 pcs 1 pcs 1 pcs
Temperature operating
range
+5 0С— +40 0С
Relative humidity Not to exceed 80 %
Overall dimensions 260 х120 х140 mm
Net weight 0.68 kg 0.65 kg 0.65 kg
Remote accessories con-
nection
DoCash M
DoCash L
-

1Detector’s body
2 Slot to feed A4 format documents
3Power supply ON/OFF Switch
4Control keys (available only with models DoCash 525,DoCash 530
and DoCash 531)
5Operational area with a millimeter scale
6,7 Equal connectors for connecting DoCash M remote detector for
control of the presence and location of magnetic marks and DoCash
Ldetector -magnifier for visual control with 10x magnification and
highlight (available only with models DoCash 525 and DoCash 530)
*
8 Pull-out stems for operation angle transformation
Design of device
Exterior
5
*DoCash M and DoCash L remote detectors are supplied in addi-
5
1
3
4
6,7
2
8
www.docash.de

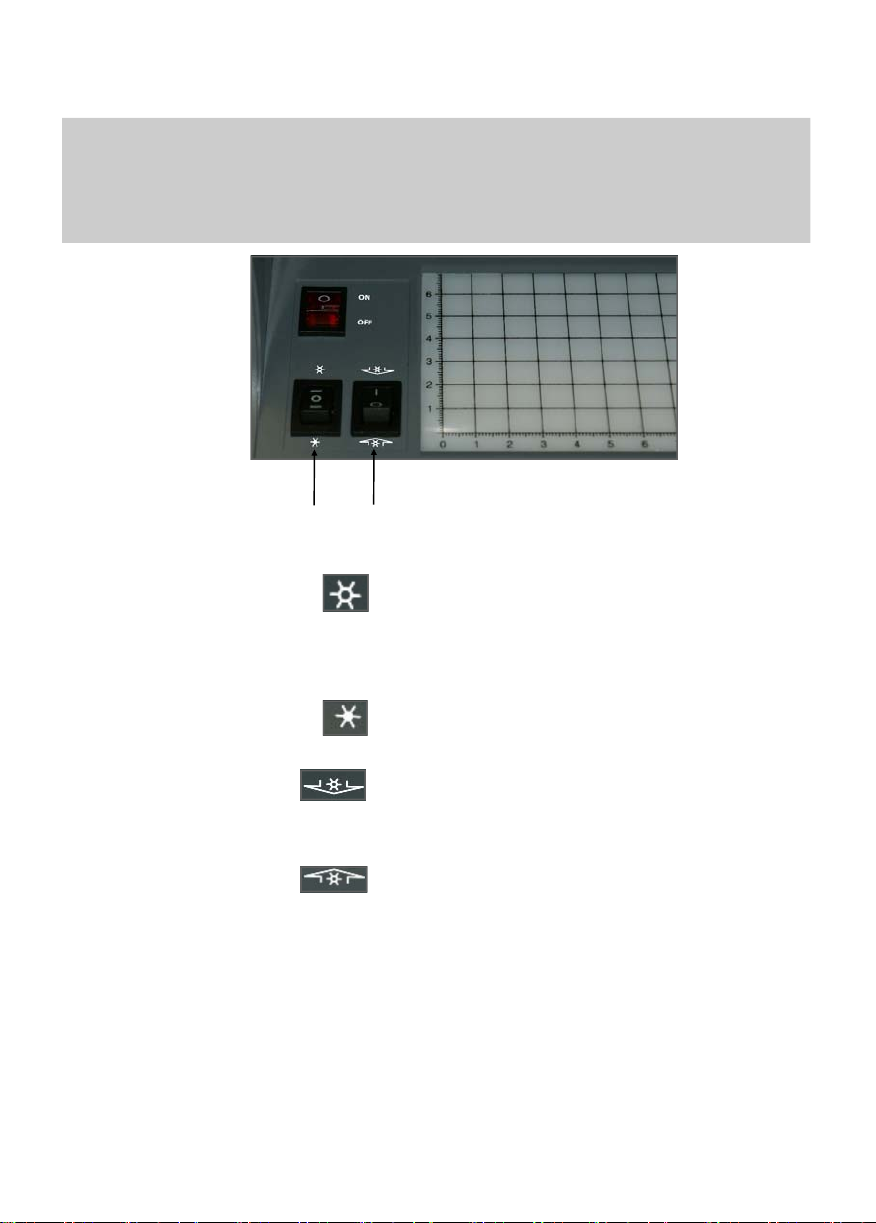

Control keys
Note
Only DoCash 525, DoCash 530 and DoCash 531 devices are equipped
with control keys. A power supply ON/OFF Switch of DoCash 502 devices
is located adjacent to operational area.
6
1 Mode switch =Control in white light
O Control with use of optional DoCash de-
tectors
— Control in UV light
2 White light
mode switch
I Control in white reflected light
 This mode is engaged only in DoCash
525 devices
O Control in white transmitted light
1 2

Connection of Accessories
Accessories (of DoCash M and DoCash L detectors) allow to expand
opportunities of DoCash 500 series detector. They are connected to con-
nectors on the side board of DoCash 500 series detector.
Note
Only DoCash 525 and DoCash 530 Detectors are featured to connect up
accessories.
DoCash M and DoCash L remote detectors are supplied in addi-
tion.
DoCash M Control of location of magnetic marks.
Allows to trace security marks, inscriptions and
images made by ferromagnetic paint (magnetic
marks).
DoCash L View of the image through 10x magnifier in visible
range, with the possibility of backlighting.
Allows to study the specific features of printing,
view the elements of microprint and detect the at-
tempts for changing through expunction, gluing,
etc.
www.docash.de

Types of control provided by DoCash 500 series de-
vices
Subject to model of DoCash 500 series devices are equipped with the fol-
lowing tools tоverify authenticity of objects:
Types of security features control provided by DoCash 500 series devices:
For details of security features of genuine banknotes see “Security features
of banknotes» brochures for EUR, USD, RUB. Or please see other special
reference books for other currencies.
8
525 530 531
UV light ХХХ
White reflected light ХNone None
White transmitted light ХХХ
Geometric scale ХХХ
Type of Control Verified Security Features
Control in UV light  General background of paper luminescence;
 Luminescence of separate fragments of a bank-
note (marks, filaments, fragments of pictures).
Control in white
reflected light
 Specificity of printing technique and its defects;
 Attempts to introduce changes to printing struc-
ture (erasure, pasting, etc.).
Control in white
transmitted light
 Watermarks;
 Security filaments and stripes;
 Compatibility of code pictures and marks and
relative disposition of face and underside of
banknotes.
Geometric control  Rate of ageing failure of a banknote (paying
capability review);
 Geometry of a banknote;
 Accuracy of element disposition.

Operational procedure
1. Dispose the detector on a plane surface.
 To provide effective operation of the detector avoid its exposure to
direct sunlight.
2. Connect the detector to the power supply circuit and move the switch to
“On” position.

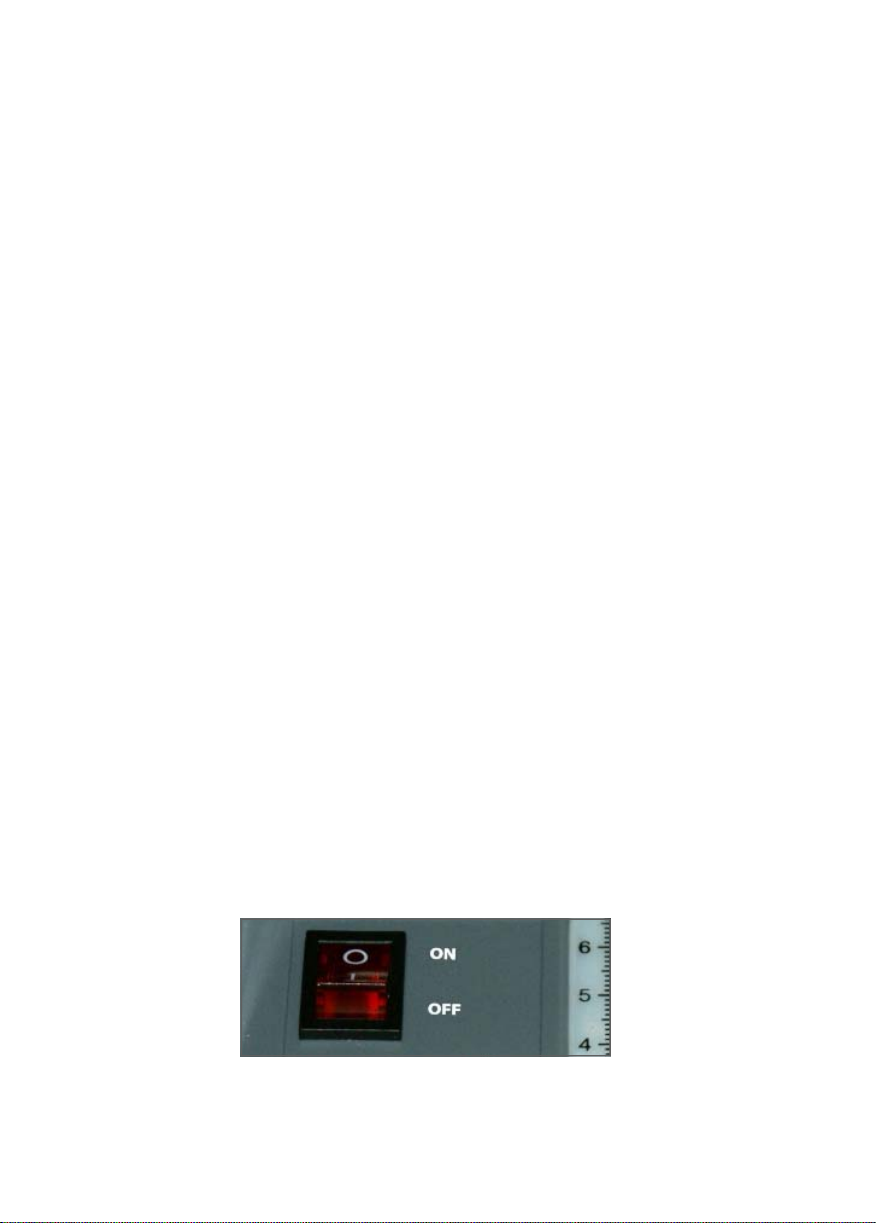

 The switch glowing means that the detector is engaged
3. Using Mode switch select the desired mode of authenticity verification
(see “Control keys” section).
4. Using White Light Mode switch select the desired mode of white light
lamps operation (See “Control keys” section).
5. Place the examined bank notes on the desktop of the device (or above it)
and initiate verification.
 Change the detector operation mode with the help of control keys
and perform additional verification using remote devices (provided
they are connected).
6. To verify authenticity of a bank note compare the obtained results with
the true sample data available.
To disconnect the device after the operation is completed move the switch
to “OFF” position.
9
www.docash.de

Maintenance
Should the detector lamp surface is contaminated, rub it all over with a soft
cloth or a alcohol damped cotton-wool.
Note
Before performing any maintenance disconnect the power supply circuit.
Clean outer surfaces of the detector by a soft dry cloth having antistatic
property or specific antistatic facility.
Note
To clean the detector surfaces avoid using any organic solvent (acetone,
white-spirit, petrol, etc.), as well as other detergents that include such sol-
vents as components.
Upon detecting any malfunction consult DoCash service center.
10

11
Warranty
Manufacturer guarantees perfect operation of the detector during 12
months from the delivery date subject to compliance with the conditions of
use and storage indicated in this Manual and additional conditions speci-
fied in the Warranty Coupon.
Manufacturer is free from any obligation for the detector malfunction
caused by improper transportation, storage and use, as well as by mechani-
cal damage.
Transportation and Storage
When transporting and storing the detector please pay attention to symbols
on the package.
When transporting the permissible temperature is –30°С- +50°С. Storage
of the detector is allowed at temperature +1°С- +40°Сand relative humid-
ity of up to 80 % (at 25°С), non-condensing.
The detector shelf life: 2 years.
www.docash.de

Complete Set
Delivery complete set of DoCash 500 series includes:
pcs
 Detector 1
 User Manual 1
 Package 1
12

СОДЕРЖАНИЕ
Меры предосторожности 14
Назначение детектора 15
Декларация осоответствии 15
Технические характеристики 16
Конструкция прибора 17
Внешний вид 17
Управляющие клавиши 18
Подключение дополнительных устройств 19
Виды контроля, обеспечиваемые детектором DoCash
серии 500 20
Порядок работы 21
Техническое обслуживание 22
Гарантийные обязательства 23
Транспортировка ихранение 23
Комплектация 23
Настоящее Руководство пользователя содержит блок сГарантий-
ным талоном иусловиями предоставления гарантии.
Сохраняйте настоящее Руководство как минимум втечение всего
срока гарантийной службы прибора.
13
www.docash.ru

Меры предосторожности
ВНИМАНИЕ
Перед началом эксплуатации прибора, пожалуйста, внимательно
прочитайте настоящее руководство
Приборы DoCash серии 500 (DoCash 525, DoCash 530, DoCash 531)
работают от сети электропитания 220 В. При работе стаким обору-
дованием требуется соблюдать следующие меры безопасности:
 Любые ремонтные исервисные работы, втом числе замену ламп,
производить только при отсоединении прибора от сети электропита-
ния.
ВНИМАНИЕ
Напряжение свыше 42 Впотенциально опасно для человека
 При транспортировке ихранении прибора вхолодных условиях
перед включением его необходимо выдержать при комнатной темпе-
ратуре не менее 2-хчасов.
 При включении ивыключении прибора из розетки сети питания
необходимо держаться только за вилку сетевого кабеля, во избежа-
ние разрыва или повреждения шнура. Также запрещается произво-
дить подобные действия влажными руками, т. к. это может повлечь
за собой поражение электрическим током.
 Подключение любых внешних устройств разрешается проводить
только при выключенном приборе.
 Запрещается использование прибора споврежденным кабелем
электропитания.
14

Благодарим Вас за выбор техники марки DoCash.
DoCash – это широкий спектр оборудования для предприятий тор-
говли, сферы услуг ифинансовых организаций: надежные ипростые
вэксплуатации счетчики банкнот имонет, универсальные иавтома-
тические детекторы валют, вакуумные ибезвакуумные упаковщики
банкнот идругое оборудование. Более подробную информацию о
всем спектре оборудования DoCash Вы найдете на сайте
www.docash.ru.
Назначение детектора
Детекторы DoCash серии 500 предназначены для проведения кон-
троля подлинности на следующих видах ценных бумаг идокумен-
тах: банкноты (Рубли РФ, Евро, Доллары США идр.), акцизные мар-
ки, кредитные карты, акции иоблигации, паспорта, сертификаты и
др. ценные бумаги идокументы, имеющие элементы ультрафиолето-
вой защиты.
Использование детектора позволяет повысить достоверность выво-
дов оподлинности исследуемых образцов. Окончательные выводы о
подлинности образца делаются человеком, использующим детектор
исобственные знания охарактеристиках подлинных банкнот ицен-
ных бумаг.
Декларация осоответствии
Детектор соответствует требованиям норм безопасности:
общих по ГОСТ Р60950-2002,
электромагнитной совместимости
по ГОСТ Р51318.22-99
Настоящее руководство по эксплуатации содержит информацию, актуальную
на момент его издания, иможет не отражать более поздние изменения.
15
www.docash.ru

Технические характеристики
16
Модификация детектора 525 530 531
Электропитание АС 220 В50 Гц
Потребляемая мощность, Вт Не более 10 Вт
Длина волны УФ света 365 нм
Используемые лампы УФ
света
TL 6W/08
Ламп УФ света, шт. 1 2 2
Используемые лампы белого
света
TL 6W/33
Ламп белого света, шт. 2 1 1
Рабочий диапазон темпера-
тур, 0С
От +5 до +40
Относительная влажность, % Не более 80
Габаритные размеры, мм 260 х120 х140 mm
Масса нетто, кг 0.68 kg 0.65 kg 0.65 kg
Подключение внешних
устройств
DoCash M
DoCash L
-

Конструкция прибора
Внешний вид
17
1Корпус детектора
3Выключатель электропитания
 OFF—электропитание выключено
 ON—электропитание включено
4Управляющие клавиши (присутствуют только вмоделях
DoCash 525, DoCash 530 иDoCash 531)
5Рабочее поле смиллиметровой шкалой
6,7 * Равноценные разъемы для подключения выносных детекто-
ров: лупы DoCash L для просмотра 10хсподсветкой имы-
ши DoCash M для контроля ИК имагнитных защитных при-
знаков; разъемы установлены вDoCash 530 иDoCash 531
8Выдвижные ножки для изменения угла наклона рабочего поля
2 Прорезь для подачи документов формата А4
* - приборы DoCash M иDoCash L не входят встандартный ком-
плект поставки ипоставляются дополнительно.
www.docash.ru
5
1
3
4
6,7
2
8

Управляющие клавиши
Обратите внимание, что управляющие клавиши присутствуют впри-
борах DoCash 525,DoCash 530,DoCash 531. Вприборах DoCash
502 рядом срабочим полем детектора находится только выключа-
тель электропитания.
18
1 Переключатель
режимов работы =контроль вбелом свете
O контроль сиспользованием внеш-
них устройств
— контроль вультрафиолетовом свете
2 Переключатель
режимов
белого света
I контроль вбелом отраженном свете
данный режим задействован толь-
ко вприборах DoCash 525
O контроль вбелом проходящем свете
1 2
