DoCash 3200 HD User manual

Currency counter
Счетчик банкнот
DoCash 3200 HD
User Manual
Руководство по эксплуатации
РУССКИЙ
ENGLISH

Preface
 Thank you for purchasing our money counter.
 Guarantee is one year from the date of supply.
 This user guide compiles all the relevant instructions about the use
and operation of the machine.
 We recommend the new user to read the manual thoroughly, in
order to get familiarized with the controls and operation of the unit.
CONTENTS
The present user manual contains a section with warranty certificate and warranty
terms and conditions. Please keep the present manual at least until the end of the
warranty period of the device.
DoCash 3200 HD 2www.docash.de
1. Safety precautions 3
2. Purpose of the currency counter 4
3. Declaration of Conformity 4
4. Specifications 5
5. Design of the counter 6
6. Control panel 7
7. Operation mode 8
8. Setting mode 8
9. Maintenance and troubleshooting 9
10. Warranty 10
11. Transportation and storage 10
12. Complete Set 10

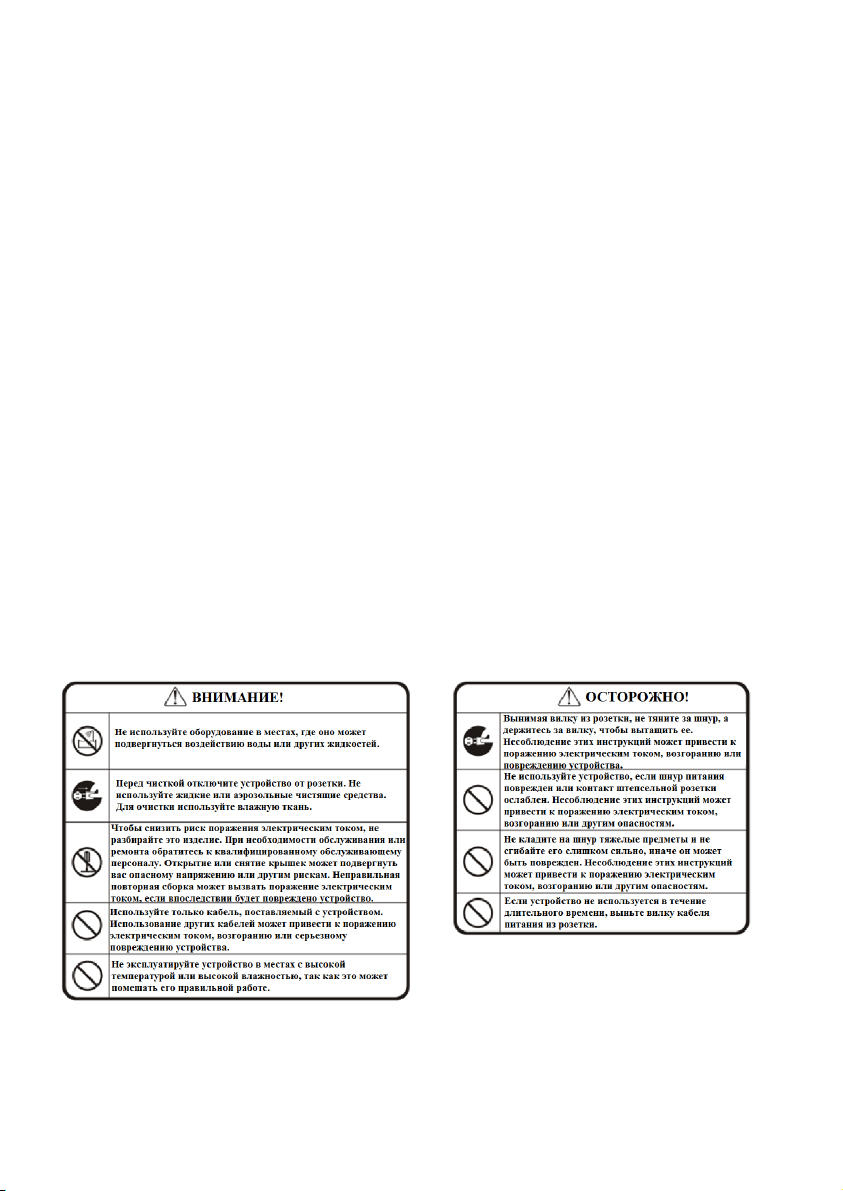

1. Safety precautions
Please read the safety precautions below before operating the
Currency Counter. They must be obverse to avoid any potential
hazards that could result in personal injuries or damage to the
Currency Counter.
1. To avoid the risks of damaging the device or causing injury to
users, install the counter on a flat steady surface.
2. Always switch the counter off and unplug the power cable after you
have finished working with it
3. To clean the sensors (feeding sensor, stacker sensor and counting
sensors) use a soft cloth or a brush.
4. If any failures or crashes occur, contact the technical support
service.
5. To avoid display malfunctions, turn the counter on after 5 seconds
from the moment of its last shutdown.
DoCash 3200 HD 3www.docash.de

Thank you for choosing DoCash equipment.
DoCash offers a wide range of equipment for trade, service and
finance enterprises, including reliable and easy to use banknote and
coin counters, multifunctional and automated currency detectors,
vacuum and non-vacuum banknote packagers and more. Detailed
information on the whole range of DoCash equipment is available at
www.docash.de.
2. Purpose of the currency counter
DoCash 3200 HD - are designed for counting large amounts of
banknotes of various currencies.
These counters are reliable and easy to use and have the ability to
detect the genuineness of different notes.
3. Declaration of conformity
The currency counter conforms to the following requirements:
CU TR 004/2011 «On safety of low-voltage equipment»;
CU TR 020/2011 «Electromagnetic compatibility of technical
equipment».
This manual contains information that is actual for the moment of
publishing, and might not contain later changes.
The manufacturer maintains the right to change machine’s
specifications and control algorithms.
DoCash 3200 HD 4www.docash.de

4. Specifications
DoCash 3200 HD 5www.docash.de
Model DoCash 3200 HD
Dimensions (WхDхH) 260х230х240 mm
Net weight 6,5 kg
Gross weight 7,5 kg
Counting speed 800/1000/1200/1500 banknotes/
min
Size of countable banknotes from 110х50 mm to 190х90 mm
Thickness of countable
banknotes
0.08~0.15 mm
Feed system Roller friction
Hopper capacity 500 banknotes
Stacker capacity 200 banknotes
Power supply 100~240V ±10% AC current,
50/60 Hz, 1.8А
Power consumption less than 80 W
Working temperature 0~35°C
Storage temperature -10~60°C
Ambient humidity 20%~90% (with no condensation)
Available interfaces USB, RS232, LAN

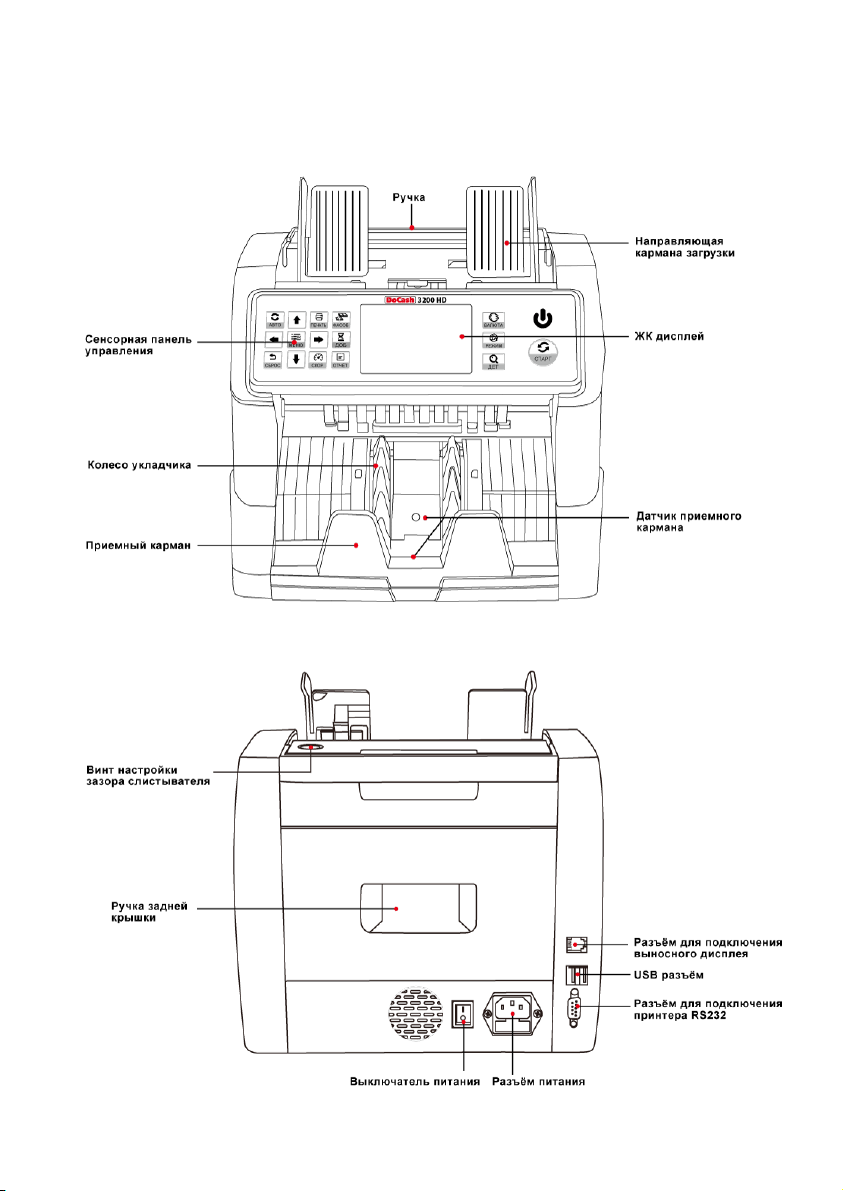

5. Design of the counter
Front side
Rear side
DoCash 3200 HD 6www.docash.de

6. Control panel
MODE: Choose CNT mode (Count), SDC mode (Single
Denomination Count) & MDC mode (Mixed Denomination Count).
CFD: Pressing this button for 3 seconds, can choose different
Counterfeit Detection Sensitivity level
CUR: Show up the available cur rency names in your machine and
navigate buttons and MENU to select the currency you want.
BATCH: Switch on/off batch mode.
PRINT: When your value counter is connected with a printer,
then in REPORT mode (press DETAIL to get in), press this PRINT
button to print out the detail.
A/M： Choose Auto or Manual Start
S/N： Switch on/off SN reading function
ADD: The default function is to switch on/off ADD function
SPEED: The default function is to select different available
counting speeds.
↑→ ↓←: When BATCH is on, then use ↑→ ↓←buttons to input the
batch number. And in Menu to choose currency type.
MENU: Pressing this button for 3 seconds to Enter in to Menu
while in main interface.
ESC: The default function is to clear the input or back to upper
level.
RESTART: This button is used to start counting, or back to upper
level in MENU.
DoCash 3200 HD 7www.docash.de

7. Operation mode
CNT mode
Pressing button MODE to select CNT mode. In this mode, you can
switch on ADD or BATCH or ADD + BATCH.
SDC mode
Pressing button MODE to select SDC mode. This mode is to count a
single denomination bill. The system will take the first note as the
benchmark, an will stop counting when meeting a different
denomination.
MDC mode
Pressing button MODE to select MDC mode. This mode is a value
counting mode for mixed denominations, and press REPORT button
to check the counting details.
8. Setting mode
Pressing Menu button for 3 seconds, you will see setting menu with
the following main interface.
Use the cursor to select with sub-menu you want to enter, and press
MENU button to confirm, and press ESC button to quit.
DoCash 3200 HD 8www.docash.de

9. Maintenance and troubleshooting
After starting the machine, it will go on self-check automatically. If
you preset window show the following error code, generally speaking,
it is because of dust on the surface or sensor blocked by notes. So
please clear the dust on the surface with brush or soft cloth, or take the
notes away. Then restart the machine.
DoCash 3200 HD 9www.docash.de
Error code Error cause
E1 UV sensor error
E2 Doubled banknotes
E3 Chained banknotes
E4 Half of a banknote
E10 CIS-sensor signal loss
E11 Denomination error
E12 Banknote denomination error
E13 Front side recognition error
E14 Size detection error
E15 Reverse side recognition error
E20 MT Error
E21 MG1 Error
E22 MG2 Error
E23 MG3 Error
E24 MG4 Error
E30 IR penetration error 1
E31 IR penetration error 2
E32 IR penetration error 3
E33 IR penetration error 4
E34 IR penetration error 5
E35 IR penetration error 6
E36 IR penetration error 7
E37 IR penetration error 8
E38 IR reflection error 1

10. Warranty
The warranty period is 12 months from the day of delivery subject to
compliance with the conditions of use and storage indicated in this
Manual and additional conditions specified in the Warranty Coupon.
Manufacturer shall be released from any obligation for the counter
malfunction resulting from improper transportation, storage and use,
as well as from mechanical failure.
11. Transportation and storage
Allowed temperature during transportation is from – 30 to + 50 °С.
Storage of the counter is allowed only in heated places at the
temperature from +1 to + 40 °С and relative air humidity of up to 80%
(at 25 °С).
Storage time of the detector – 2 years
12. Complete Set
DoCash 3200 HD comes standard with:
This manual contains information that is actual for the moment of publishing, and
might not contain later changes.
The manufacturer maintains the right to change machine’s specifications and
control algorithms.
Currency counter 1 pcs
Power supply cable 1 pcs
User manual 1 pcs
Cleaning brush 1 pcs
Fuse 1 pcs
Customer display (optional) 1 pcs
Conveyor belt (optional) 1 pcs
Rubber roller (optional) 1 pcs
DoCash 3200 HD 10 www.docash.de

PRODUCT CERTIFICATE
Warranty period is: 12 months from the day of sale to the final user but not more
than 13 months from the day of warranty certificate issue.
Warranty is not applied in the following cases:
Product name DoCash 3200 HD currency counter
Serial number
Seller
Seller address and phone
Sale date / / 20_ г.
Seller stamp L.S.
Seller signature
 non-observance of User manual requirements, careless handling and/or transportation
 fair wear and tear of parts and units, end of consumables lifetime
 failures, caused by engineering changes of the equipment
 improper and/or inopportune maintenance and routine maintenance
 repair, performed by unauthorized and unqualified personnel
 using of non-original spare parts and removable elements during maintenance
 non-conformity of equipment capacity and Customer’s needs, overloading of the
equipment
 damage, wear of parts and units due to intrusion of foreign particles, in the case of
improper maintenance of filters, intrusion of insects and/or other foreign particles
 operation in dusty or wet room
 low quality of the electrical main electric energy parameters
 mechanical damages of the equipment and its parts, external electrical connections of
the cables and the grounding
 water flood, earthquake, lightning strike and other natural disasters
 corrections, erasements or traces of copying of warranty card, and if the warranty card
is blank, improperly or partly filled
COMMON SERVICE CALL-CENTER of DoCash [phone]

DISCLAMER
Gamma-Center Company (hereinafter also referred to as the Company) makes all
reasonable provisions for correspondence of the contents of this document to the actual
version of the equipment and/or software of such equipment described. Nonetheless, the
description can differ from the real configuration and/or version, as constant
improvement and alteration of the equipment and/or software of such equipment is
possible to be carried out by the manufacturers.
During this document drawing up, all reasonable measures for excluding mistakes and
misprints in its text were taken; however, Gamma-Center Company accepts no
responsibility for possible inaccuracies, mistakes and/or misprints, which can be
contained in the text of this document.
Neither this document nor any of its parts, both in total and separately, shall not be
reproduced in written, electronic, or any other form without a special written permission
of Gamma-Center Company. The use of this document, as well as of any part thereof,
both in total and separately, is prohibited for any purpose except for operation,
maintenance, repairs, installation, commissioning, or modification of the equipment
described in this document and according to the information contained in it.
Gamma-Center Company, as well as each and any of its directors, partners, employees,
affiliates, workers, advisers or agents do not provide any statements or warranties,
explicit or implied, neither regarding the accuracy or completeness of this document
contents, nor any other associated information, which can be provided by the company
any time, nor regarding opinions and/or estimates expressed in this document or with
regard to it.
Gamma-Center Company, as well as each and any of its directors, partners, employees,
affiliates, workers, advisers or agents unconditionally disclaim any liability or
obligations regarding any loss, damage, expenditures, costs, or charges, direct or
implicit, non-recurrent or repeated, arising in any way out of the use of this document
and/or information contained hereby, as well as regarding any discrepancy of any
declared specification or functionality of the equipment and/or software from any
personal expectations of the user even in case the Company was informed about, or
anticipated the possibility of, the occurrence of loss, damage, expenditures, costs, or
charges.
Neither this document nor the information contained hereby can be deemed a contract
between Gamma-Center Company and/or any other parties using this document, or a
basis of such a contract.
Further use of this document or equipment and/or software for any purposes means
complete agreement of a third party, including, without limitation, the user, with the
conditions expressed in this document.

Предисловие
 Благодарим вас за покупку счетчика банкнот DoCash.
 Гарантия составляет один год со дня поставки.
 В данном руководстве пользователя собраны все
соответствующие инструкции по использованию и
эксплуатации машины.
 Мы рекомендуем новому пользователю внимательно
прочитать руководство, чтобы ознакомиться с органами
управления и работой устройства.
Содержание
Настоящее руководство по эксплуатации содержит блок с Гарантийным
талоном и условиями предоставления гарантии.
Сохраняйте настоящее руководство как минимум в течение всего срока
гарантийной службы прибора.
DoCash 3200 HD 2www.docash.ru
1. Меры безопасности 3
2. Назначение счетчика 4
3. Декларация о соответствии 4
4. Технические характеристики 5
5. Внешний вид 6
6. Панель управления 7
7. Режимы работы 8
8. Настройки 8
9. Устранение неисправностей 9
10. Гарантийные обязательства 10
11. Транспортировка и хранение 10
12. Комплектация 10

1. Меры безопасности
Пожалуйста, внимательно ознакомьтесь с мерами безопасности
прежде, чем использовать счетчик банкнот.
Их следует соблюдать с целью избежать возможных угроз
здоровью пользователей и повреждений счетчика банкнот.
1. Чтобы обеспечить сохранность устройства и безопасность
пользователя, устанавливайте счетчик на ровную надежную
поверхность.
2. При завершении работы всегда выключайте устройство и
извлекайте кабель питания.
3. Для очистки датчиков (датчиков слистывателя, датчиков
приемного кармана и датчиков пересчета) используйте
мягкую ткань или щетку.
4. При возникновении неисправностей или поломок, обратитесь
в службу технической поддержки.
5. Включайте устройство не менее чем через пять секунд с
момента последнего выключения, чтобы избежать неполадок
дисплея.
DoCash 3200 HD 3www.docash.ru

Благодарим Вас за выбор техники марки DoCash.
DoCash – это широкий спектр оборудования для предприятий
торговли, сферы услуг и финансовых организаций: надежные и
простые в эксплуатации счетчики банкнот и монет,
универсальные и автоматические детекторы валют, вакуумные и
безвакуумные упаковщики банкнот и другое оборудование.
Более подробную информацию о всем спектре оборудования
DoCash Вы найдете на сайте www.docash.ru.
2. Назначение счетчика банкнот
DoCash 3200 HD - надежные счетчики банкнот с проверкой
подлинности для ежедневной обработки больших объемов
наличности. Использование счетчика банкнот позволяет
ускорить и упростить операции по пересчету банкнот, возложив
эту функцию на автоматизированное оборудование.
3. Декларация о соответствии
Счетчик соответствует требованиям:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических
средств».
Настоящее руководство по эксплуатации содержит
информацию, актуальную на момент его издания, и может не
отражать более поздние изменения.
Производитель оставляет за собой право вносить любые
изменения в спецификацию устройства, а также изменения в
алгоритмы управления.
DoCash 3200 HD 4www.docash.ru

4. Технические характеристики
DoCash 3200 HD 5www.docash.ru
Модель DoCash 3200 HD
Размеры (ШхГхВ) 260х230х240 мм
Масса нетто 6,5 кг
Масса брутто 7,5 кг
Скорость пересчета 800/1000/1200/1500 банкнот/
мин
Допустимые размеры
банкнот
от 110х50 мм до 190х90 мм
Допустимая толщина
банкнот
0.08~0.15 мм
Система слистывания Ролико-фрикционная
Вместимость загрузочного
кармана
500 банкнот
Вместимость кармана
приемника
200 банкнот
Электропитание 100~240V ±10% переменного
тока, 50/60 Гц, 1.8А
Потребляемая мощность менее 80 Вт
Рабочая температура 0~35°C
Температура хранения -10~60°C
Влажность окружающей
среды
20%~90% (без конденсации)
Доступные разъемы USB, RS232, LAN

5. Внешний вид
Передняя сторона
Задняя сторона
DoCash 3200 HD 6www.docash.ru

6. Панель управления
РЕЖИМ: Выбор режима пересчета.
ДЕТ: Выбор уровня чувствительности детекции при нажатии на
кнопку более 3 сек.
ВАЛЮТА: Отображение доступных валют и выбор кнопками
навигации
ФАСОВ: Включение/отключение функции фасовки.
ПЕЧАТЬ: Печать результатов пересчета в случае подключенного
принтера.
АВТО: Вы бор автоматического или ручного запуска
пересчета.
SN: Включение/отключение функции чтения серийного номера.
ДОБ: Включение/отключение функции счета с накоплением.
СКОР: Выбор скорости пересчета.
↑→ ↓←: Установка фасовки, а также кнопки навигации.
МЕНЮ: Вход в меню пользователя при нажатии на кнопку более
3 секунд .
СБРОС: Сброс результатов пересчета и выход из меню.
СТАРТ: Начало пересчета или возврат на предыдущее меню.
DoCash 3200 HD 7www.docash.ru

7. Режимы работы
Режим СЧЕТ (режим простого пересчета)
Нажмите на кнопку РЕЖИМ для выбора режима СЧЕТ (простой
пересчет). В этом режиме Вы можете включить функции
СУММА или ФАСОВКА, или СУММА+ФАСОВКА(пересчет с
добавлением итога и фасовка).
Режим НОМ (пересчет банкнот одного номинала)
Нажмите на кнопку РЕЖИМ для выбора режима НОМ. Этот
режим предназначен для пересчета банкнот одного номинала.
Счетчик принимает первую банкноту за образец и останавливает
пересчет при распознавании банкноты другого номинала.
Режим МИКС (пересчет банкнот разных номиналов)
Нажмите на кнопку РЕЖИМ для выбора режима МИКС. Этот
режим предназначен для пересчета банкнот разных номиналов,
нажмите на кнопку ОТЧЕТ, чтобы узнать пономинальный
результат пересчета.
8. Настройки
Зажмите кнопку МЕНЮ более 3 сек для входа в меню
пользовательских настроек счётчика.
Используя кнопки навигации выберете необходимый пункт меню
и нажмите МЕНЮ для входа в настройки.
DoCash 3200 HD 8www.docash.ru
