Read carefully before using your DOLPHIN dx 5 Battery Robot Pool Cleaner
1) Safety
1.1 Charger positioning:
The Caddy and Charger [1 page-10] should be positioned at a minimum distance of 10 Ft. (3 m.) from the edge
of the pool.
Caution: The Charger should be placed in the shade.
1.2) Electrical requirements:
Factory-wired for either 100V, 115V or 230V mains supply, the voltage rating should be checked before connection.
Ensure that the mains/line outlet is protected by a ground fault interrupter (GFI) or earth leakage interrupter (ELI).
Use only the original DOLPHIN Charger.
Warning! DO NOT ENTER THE SWIMMING POOL WHILE THE DOLPHIN IS IN OPERATION.
2) DOLPHIN Set-Up
2.1) Caddy Assembly

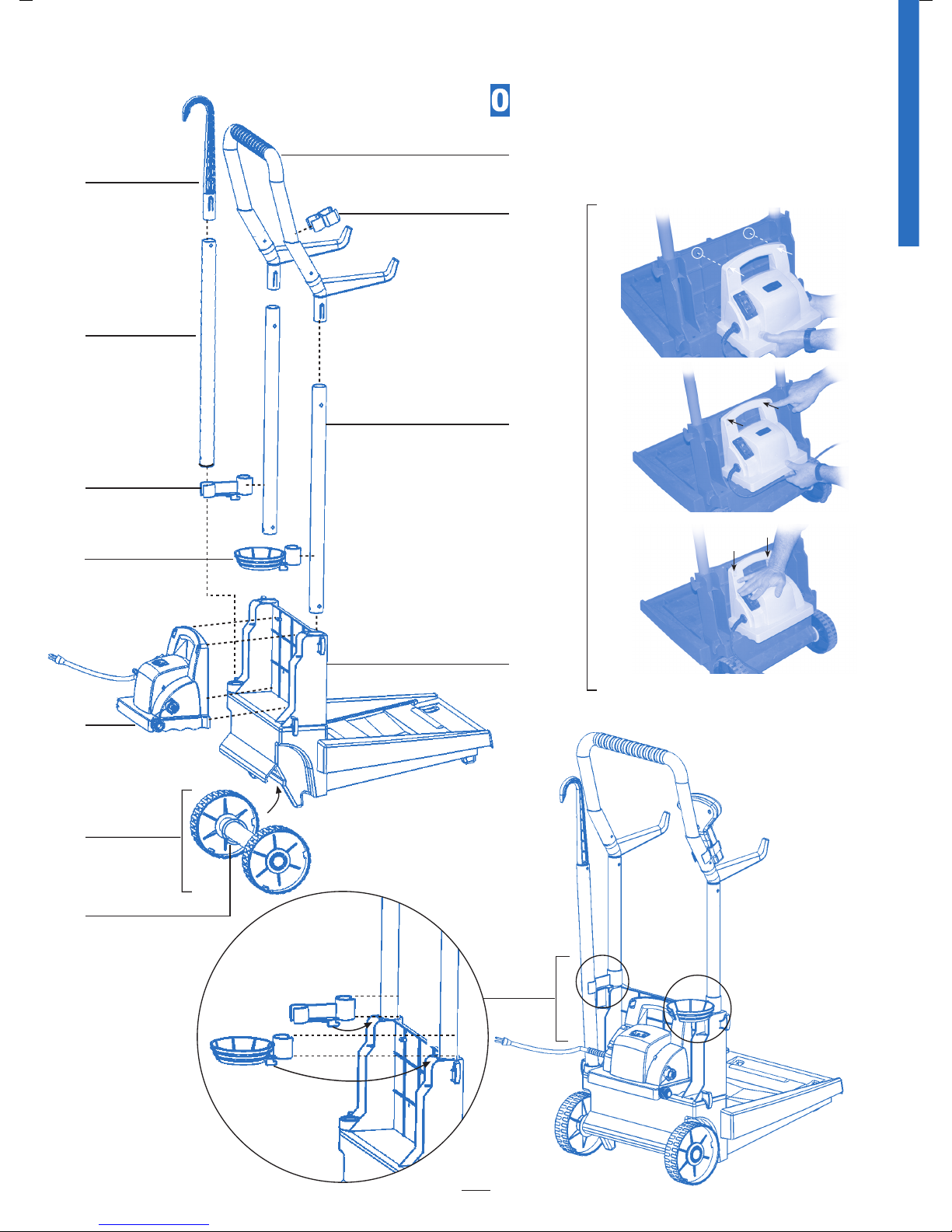

Please follow these instructions and refer to the attached diagram when assembling your Caddy.
[Fig. O, page-9].
• Connect the wheel assembly [c-1 page-9] by firmly inserting it into the groove at the bottom of the base.
Ensure that it is centered, with a washer [c-2 page-9] on each side.
• Remove the two locking plates at the bottom of the base to lock the wheel assembly in place.
• Connect the two straight pipes [c-3 page-9] onto the bottom of the handle with the horns [c-4 page-9].
They should "click" into position.
Note: There are 2 small holes at each end of both pipes. The holes, which are located at a longer distance from
the edge of the pipe, must be inserted into the handle.
• Insert the assembled straight pipes and handle into the apertures in the tower until they both "click" and lock
into position at the base of the tower [c-5 page-9].
• Fasten the plastic charger [c-6 page-9] to the Caddy tower by fitting the slots in the back of the Charger's
handle over the "T" pins in the tower. Press down firmly until the base of the Charger fits onto the tower base.
• Clip the pike holder [c-7 page-9] onto the Caddy.
• Clip the pike [c-8 page-9] onto the Caddy straight pipe with black base to create a pike pole.
• Attach the assembled pike pole onto the pike holder and onto the pike base.
• Clip the Caddy float holder [c-9 page-9] onto the Caddy.
• Place DOLPHIN on the Caddy.
• Place float [2 page-10] in the float holder.
Important: Ensure that the float switch is in an OFF position.
• Connect the enclosed charging cable [3 page-10] to the Charger.
2.2) Handle
The DOLPHIN features an adjustable handle [4 page-10] that is fitted into slots on each side of the DOLPHIN
body.
After the unpacking of the DOLPHIN from its carton box, the handle must be locked in a diagonal position across
the top of the DOLPHIN body in order to ensure optimum cleaning results.
Press downwards on each latch [5 page-10] to move independently each handle arm [Fig B].
The two latches feature two round slots [6 page-10] [Fig C], which enable the setting of the handle arm at
different positions with varying angles. The normal angle positions of the handle [Fig C-1] will provide the fastest
possible waterline sideways movement.
The positions in Fig C-2 will provide the slowest waterline sideways movement.
2.3) Remote Control Unit (R.C.U.)
Remote Control Unit requires two 1.5 V AAA batteries (included). The R.C.U. is splash-proof only.
Keep it away from direct sunlight or rain.
This R.C.U. is equipped with a digital screen, soft touch buttons and a Joystick for manual operation.
A
Fig
Minimum 10 ft. (3 m.)
Fig
C
Fig
Fig
C
2
2
3
B
C
Fig
Fig
C
1
1
4
A
D
B
1234

3
Reset
+
3) Operation
3.1) The Charger.

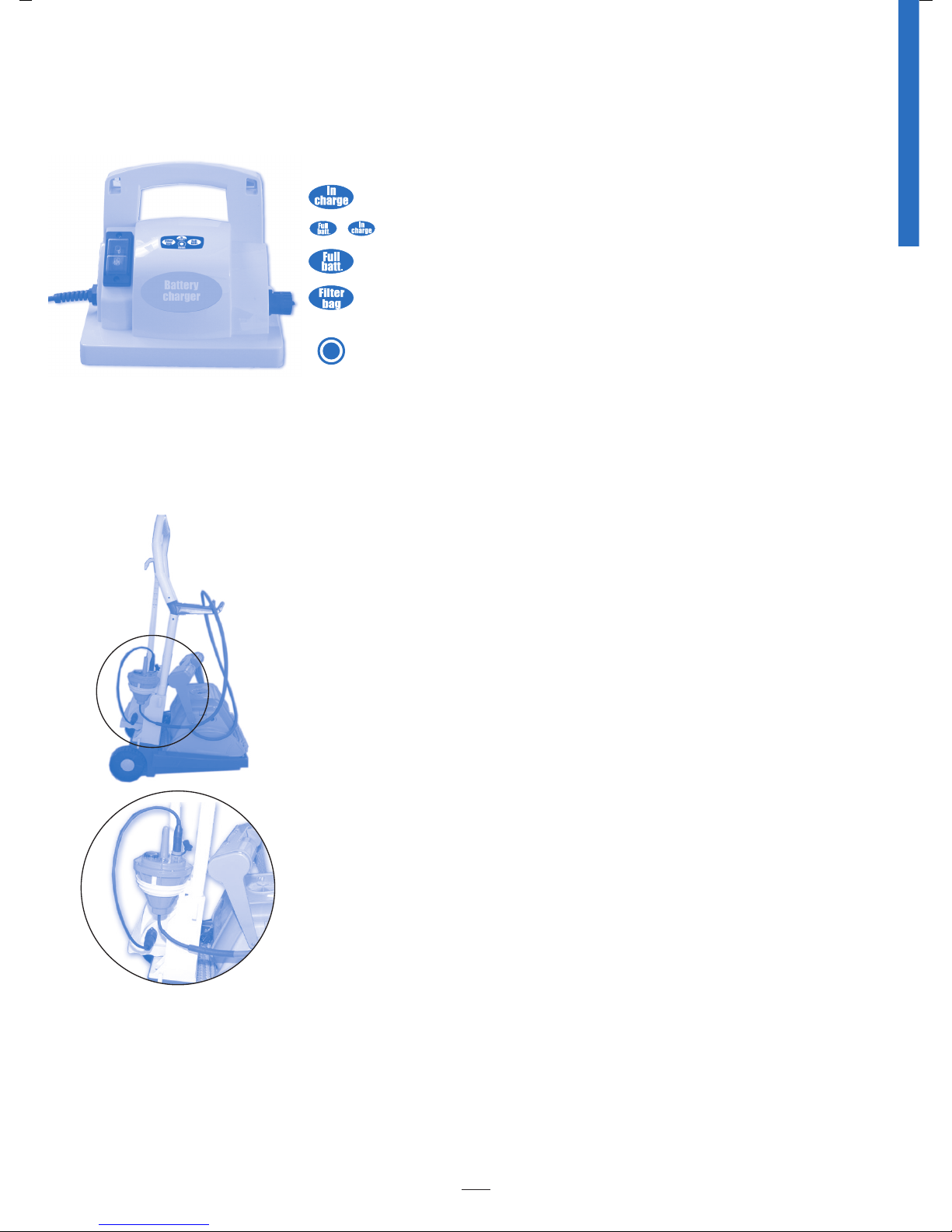

At the front section of the Charger there are indication lights that indicate when the DOLPHIN's battery is charging
and when the battery is fully charged.
Red light will blink when the battery is charging.
Green and Red lights will blink after the battery is nearly fully charged.
Green light stays constantly lit after the battery charging is completed.
Yellow light will blink when the filter bag needs cleaning. It will remain lit when the filter
bag is clogged and needs washing.
Used to reset the filter bag indicator in case the light stays lit after filter bag clean up or
wash up. This button is also used to initiate Long Term Charging Mode when charging the
battery for long term storage. (See point 3.3 for more details)
Note: The filter bag indication light is a recommendation. For best DOLPHIN performance, it is recommended
to clean the bag when filter bag light turns ON.
The DOLPHIN pool cleaner and Charger have been designed for safe, maintenance-free outdoor use.
Important safety instruction: Do not use with or connect the charger to any other appliance.

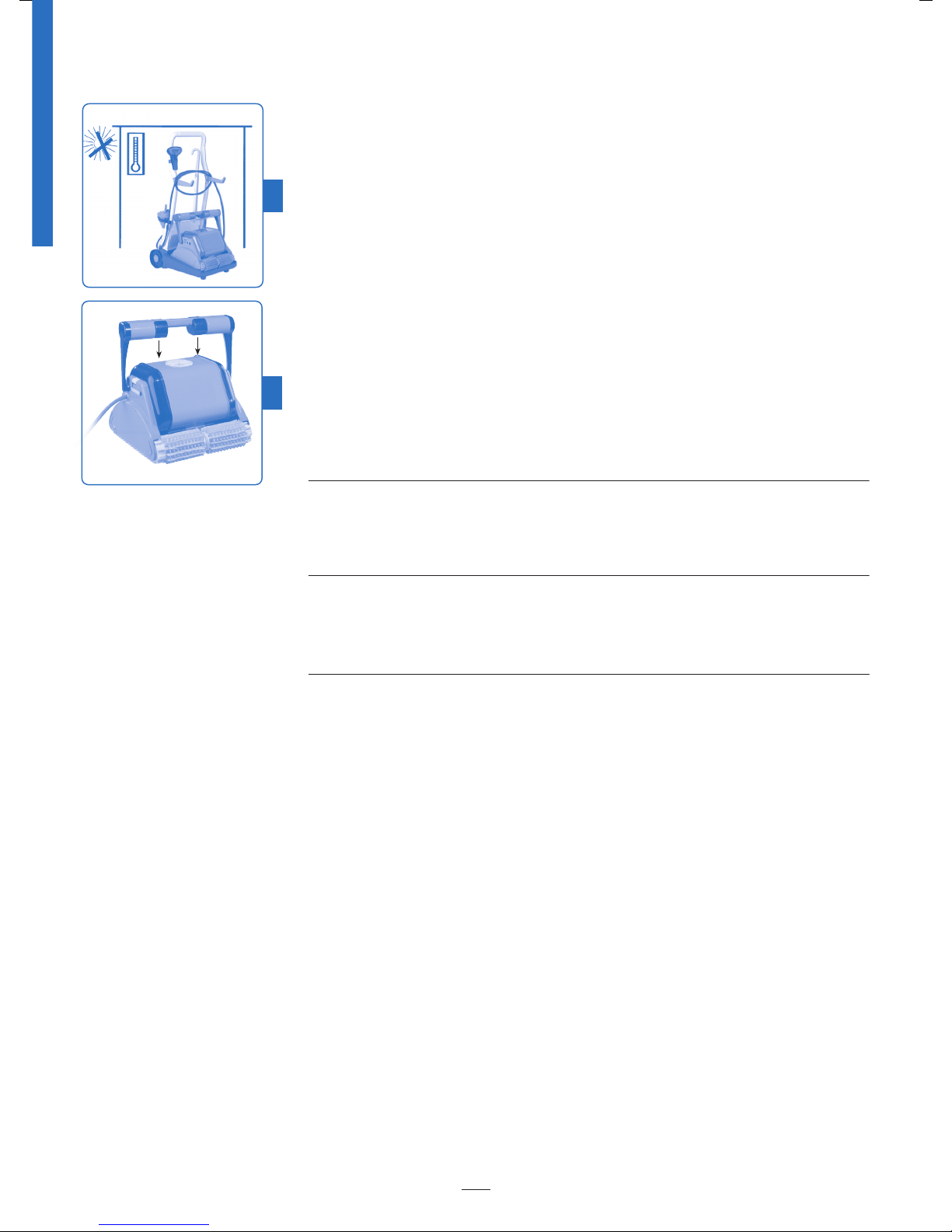

Caution: The Charger and the float should be placed in a cool and shaded area.
Charging quality and battery longevity will be adversely affected if ambient temperatures either exceed 90°F or
drop below 41°F (32°C - 5°C). Bring Charger to an ideal temperature range of 41°F to 90°F (5°C to 32°C).
3.2) Charging of DOLPHIN Battery
USE ONLY ORIGINAL DOLPHIN CHARGER!
Important Notes:
• The DOLPHIN should be charged before its first in-pool use. (Also refer to points 3.3 and 3.4).
• Always charge the DOLPHIN battery after cleaning cycle ends.
• Ensure that the float switch is in an ‘OFF’ position.
•
Warning! The DOLPHIN should never be charged near the edge of the pool.
Charging should take place at a minimum distance of 10 Ft. (3 m) from the pool's edge (3 m.).
• Optimal charging time is 3-5 hours or if Full Batt green light is constantly ON.
• Ensure that charging plug and sockets are clean and dry before connecting charging-cable plug
[7 page-10] to the DOLPHIN float .
• Switch ON the Charger and charge the battery until green Full batt lamp lights up. Should this lamp blink,
this means that the battery is almost full to its maximum capacity.
• Switch OFF the Charger after charging is completed.
• Disconnect charging cable from float.

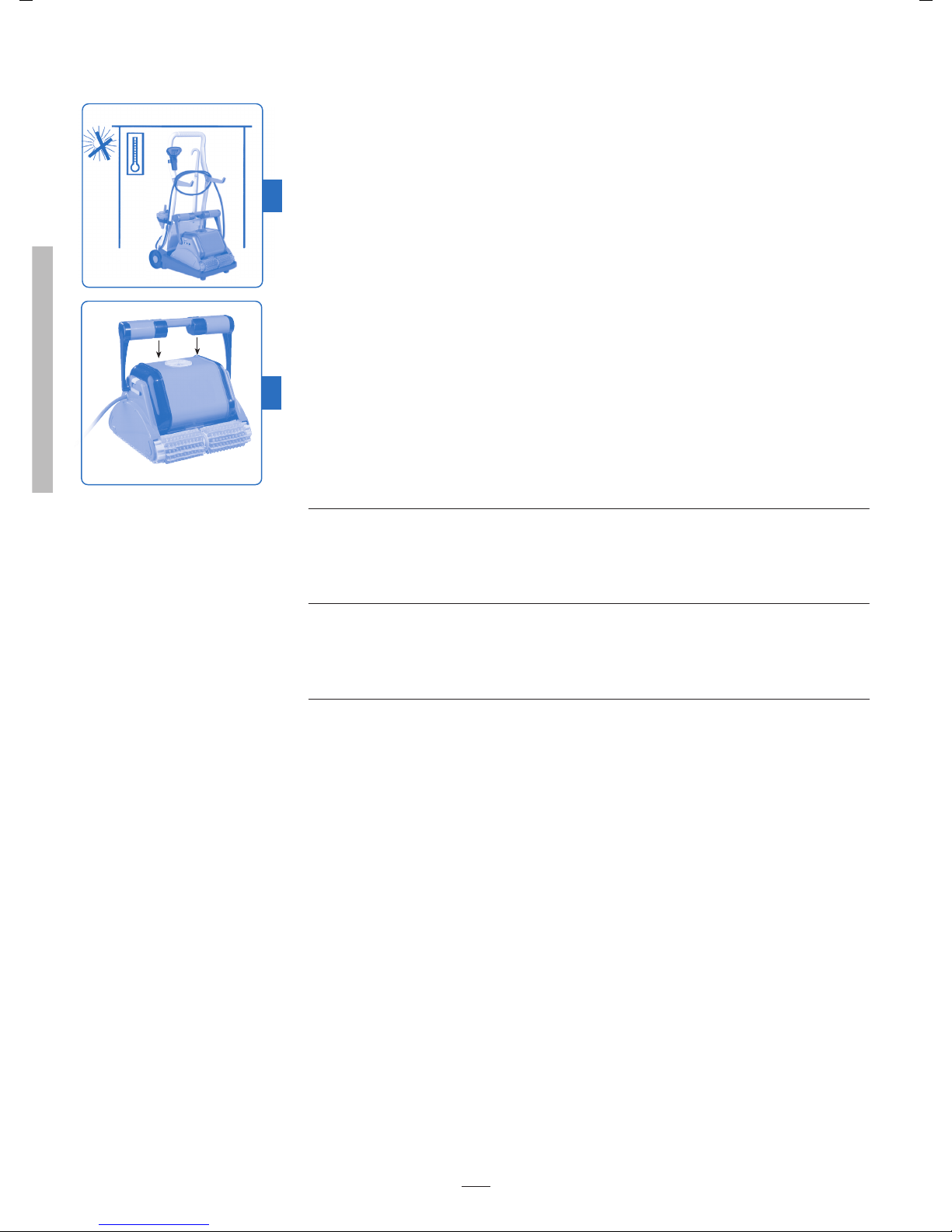

Caution: For optimal battery longevity and performance, bring battery to an ideal temperature range
of 41°F to 90°F (5°C to 32°C).
3.3) Periodical charging of the DOLPHIN's battery
Like any battery, the lifespan and charge level of the battery is subject to fluctuations, which are related to
environmental factors such as temperature or continuity of use.
The battery would remain charged, for a period of up to 12 months, if DOLPHIN is stored or not being used.
The DOLPHIN should be charged at end-of-season or before storing DOLPHIN for a lengthy period of time
(min. 1 month).
Important: Before storing DOLPHIN, it is imperative to charge the battery using Long Term Storage Charge
Mode. To initiate this mode, press and hold the Reset button until all indicator lights display a fast blinking.
Storing DOLPHIN for a lengthy period of time without performing a long term charging, will reduce performance
and longevity of the battery.
The battery must be recharged if DOLPHIN was not used for a period of 12 months.

4
3.4) Replacement of DOLPHIN Battery
During the battery warranty period, call your dealer should you need to replace the battery.
After the battery warranty has expired, the battery can be replaced in the following manners:
3.4.1) By contacting your dealer in order to arrange the dispatch of your DOLPHIN to the nearest approved
DOLPHIN Service Center.
3.4.2) By contacting your dealer in order to purchase and install Battery Kit on a DIY (Do It Yourself) basis.
Battery dismantling and assembly instructions will be enclosed in the Battery Kit.
NB: Discard of used battery in an environmentally friendly manner, which conforms to the prevailing regulations
in your country.
Important: Under no circumstance are the battery casings to be opened. This will automatically void the
battery's warranty.
3.5) DOLPHIN Installation:
• Ensure that charging cable is disconnected from the float. Insert attached cap to close float's charging
socket.
• Place DOLPHIN in pool, gently rock the DOLPHIN from side to side releasing trapped air until the DOLPHIN
sinks slowly to the pool bottom [Fig D].
• Press the ‘START’ button on the float switch to start cleaning cycle (see 6 for Automatic shut down).
Note that the float is submersible and water tight.
3.6) The Float
Red and green light will blink for a few seconds.
Green light will continue to blink while working.
Red light will blink when filter bag needs cleaning.
Warning! Do not operate the DOLPHIN out of the water. This may result in extensive damage to the pump
motor seals, thus invalidating the warranty.
4) Cleaning Modes
The DOLPHIN dx 5 Battery model offers two modes of operation – Automatic or Remote Control.
The DOLPHIN will work in Automatic Mode unless changed to Remote Control mode, through the Remote
Control Unit (R.C.U.)
4.1) Remote Control Mode
In Remote Control Mode, you can maneuver the DOLPHIN to give special attention to a certain area of the pool.
Move the Joystick in the direction you desire the DOLPHIN to clean.
Note: If Joystick is not touched for 30 seconds the DOLPHIN will switch back to enter Automatic Cleaning
Mode.
The R.C.U. is also used to modify parameters and/or cleaning programs. These parameters have to be transmitted
from the R.C.U. to the DOLPHIN while it is working in the pool [see 5 page-5].
4.2) Automatic Cleaning Mode
In Automatic Cleaning Mode, the DOLPHIN calculates its own cleaning path.
The flow chart in 5.3 represents the factory pre-set Parameters and cleaning programs. These may be adjusted
to suit your preferences by means of the R.C.U.
Once set, the parameters will remain in the DOLPHIN memory until modified [see 5.1 page-5].
Fig
D
(Green light)
Blink while
working Connector
to charger
(Red light) Full filter bag indicator
Start
On
Off

DX 5 BATTERY
Joystick
EXIT/BACK
ENTER/SEND/SET
Screen
Battery cover
Menu
selection
ENTER/
SEND
EXIT/
BACK
5
ENTER/
SEND
EXIT/
BACK
5) Remote Control Unit (R.C.U.)
These buttons are used for switching between menus and options.
This button is used to switch on the R.C.U., to select a required menu, to send or to set a
parameter or a program.
This button is used to exit from a menu or move back a step.
This button is also used to turn off the R.C.U. Press Exit a number of times until R.C.U. turns off.
If a parameter was modified, then just before final exit you may be required to send your new set of Parameters.
5.1) Description and Use of Menus
5.1.1) Cleaning Programs
•REGULAR – Floor and walls cleaning program.
•ULTRAclean – Slower movement for special thorough cleaning.
Note: ULTRAclean mode can only be selected from REGULAR mode.
•WATERline – For special attention to walls and water line.
Note: For efficient WATERline cleaning program, position the handle diagonally exactly as shown in Fig B.
If you choose WATERline or ULTRAclean modes, the cycle time parameter will be automatically set to
1 hour (one). these parameters will not remain in the DOLPHIN memory for the next cycle. Instead, the DOLPHIN
automatically switches to REGULAR mode.
• LAPpool – Suitable for this specific type of pool – narrow and long.
Note : If you choose a LAPpool cleaning mode, set the pool length parameter after setting this mode.
5.1.2) Parameters
•CLIMB-EVERY – This option controls the frequency of wall climbing e.g.: at which frequency the DOLPHIN
should climb on the walls.
• CYCLE-TIME – Choose the most suitable cycle time.
• POOL-LENGTH – Program the pool length.
5.2) R.C.U. Battery Replacement
If the message "Low Battery" appears on the R.C.U. screen:
• Open the battery cover.
• Remove all used batteries from the R.C.U.
• Place two 1.5 V AAA batteries into the R.C.U. as shown in the drawing inside the battery housing.
• Close the battery cover.
If you are not using your Remote Control Unit for more than 6 months – remove batteries.

Parameters
Settings Language
Joystick mode
exit
Setting
Pool length - enter
Language
Set - English
English
Français
Español

Sending Data
Send
Yes/No
DX 5 BATTERY
Enter

Start up screen 2 seconds splash
Pool length
Set 12m 40ft
Cycle time
Set 1.5 Hours
Climb Every
Set 8 min
None 4 min 8 min 16 min
6m
20ft 8m 26fit 10m 33ft 12m 40ft
1
Hour 1.5 Hours Max
Clean mode
Set Regular
Pool length
Send 12m 40ft
Cycle time
Send 1.5 Hours

Sending Data

Sending Data

Sending Data

Sending Data
Clean mode
Send Regular
Climb Every
Send 8 min
Joystick 
Parameters 
Setting
Cycle time - enter
Setting
Climb every - enter
Setting
Clean mode - enter
Note: If RCU is not operated the DOLPHIN will enter AUTOMATIC CLEANING mode according to the last set of parameters used.
Regular Ultra
clean Water line Lap pool

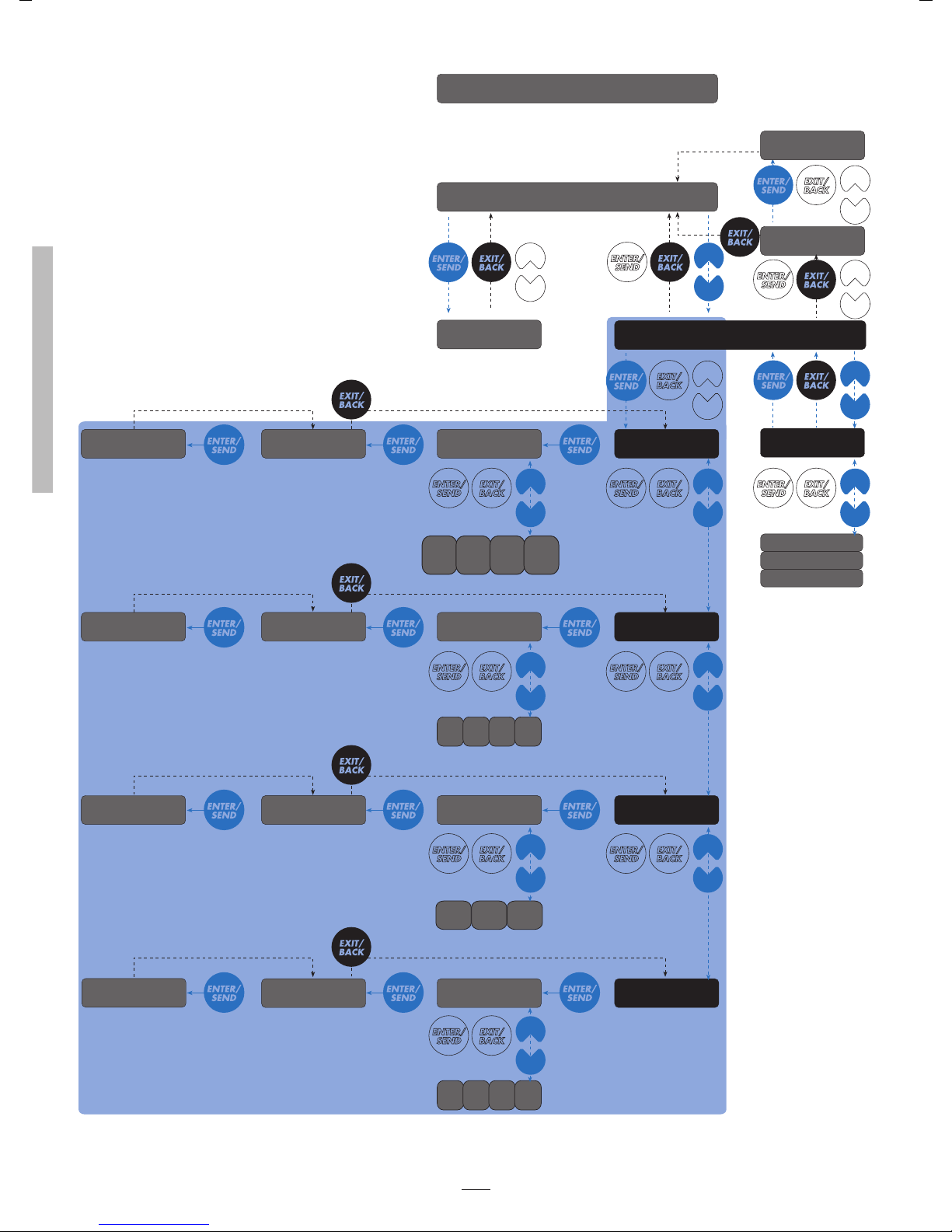

5.3) Remote Control Flow Chart
6

7
6) Automatic Shut Down
The DOLPHIN will automatically shut down either after the cleaning cycle ends or when battery capacity drops
below the lowest allowable level, whichever comes first.
As soon as the DOLPHIN 'senses' that the batteries are about to empty, it will automatically move towards a wall
in order to facilitate its removal from the pool. Note that DOLPHIN batteries are charged before starting a new
cleaning cycle (see 3 page 3).
The DOLPHIN has an advanced computerized Self-Protecting Diagnostic Mechanism. It will automatically shut
off if it encounters a problem. The performance history of the DOLPHIN is stored in its memory.
It can be accessed by an approved DOLPHIN Service Center only.
6.1) Removal of DOLPHIN from pool
After the cycle time is completed press the ‘OFF’ button on the DOLPHIN float.
• Pull the DOLPHIN to the surface by gently pulling the float and the cable [Fig E-1].

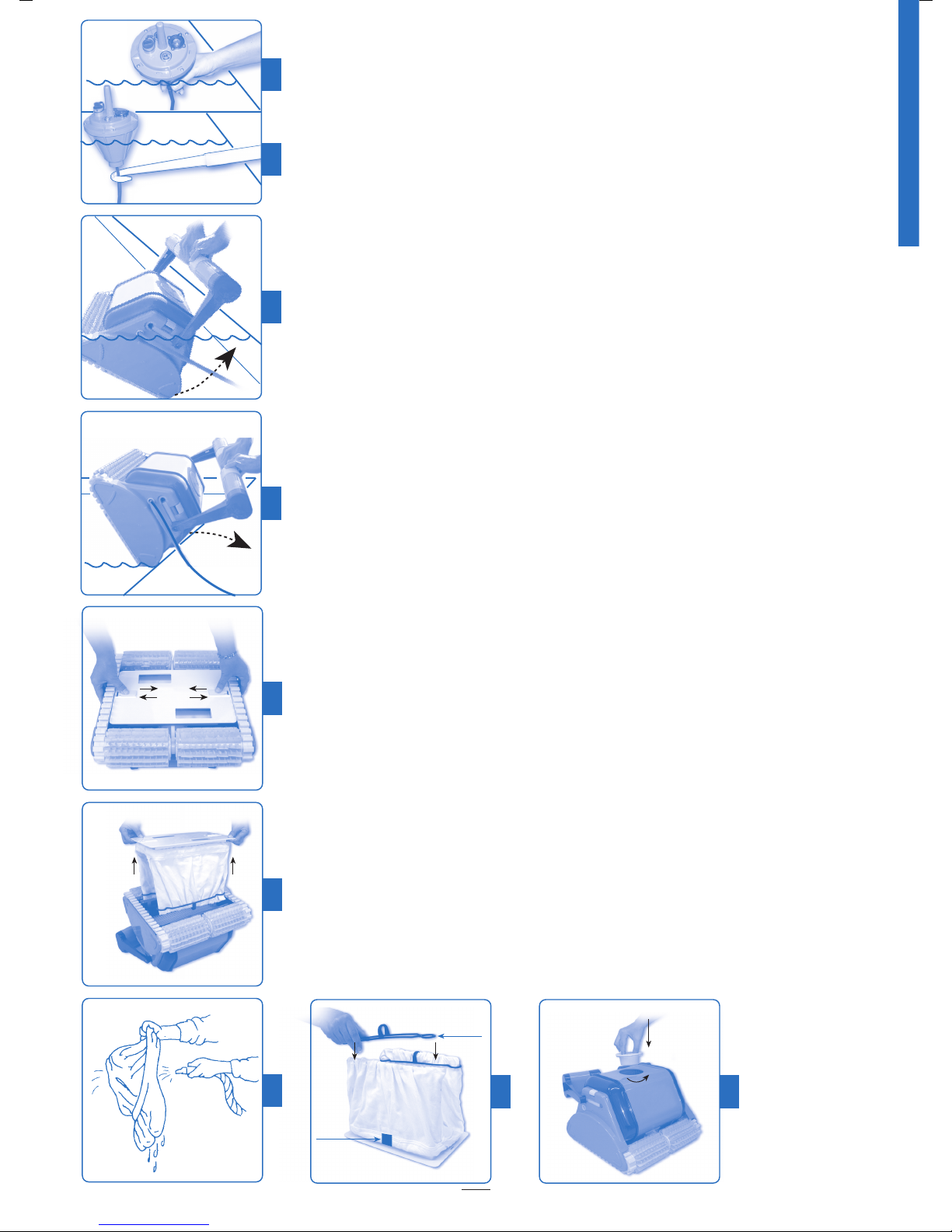

Note: If the DOLPHIN has stopped in mid-pool, use the Remote Control Unit Joystick to maneuver the DOLPHIN
to the pool wall. Alternatively, use DOLPHIN Pike to hook onto the float and gently reel in the DOLPHIN to the
surface [Fig E-2].
Note: The DOLPHIN Pikes' length can be extended by connection to a standard pool accessory extension pole
or tele-pole (brush or leaf skimmer).
• When DOLPHIN handle can be easily reached, grab the handle and turn the DOLPHIN so that one of the brushes
leans against the pool wall [Fig F].
• Lift the DOLPHIN out of the water by the handle only – NEVER BY THE FLOAT OR THE CABLE.
• By pulling on the handle, lever the DOLPHIN over the pool edge, until it is lying on its side [Fig G] and all the
water has flowed out.
• Place the DOLPHIN upside down, release the 2 locking clips [8 page-10] [Fig H] and remove the bottom lid
assembly [9 page-10] [Fig I].
• Remove the 2 filter bag clips [10 page-10] and the filter bag [11 page-10].
• Turn the filter bag inside out and wash thoroughly with a garden hose [Fig J].
The bag may be laundered using a regular synthetic cycle. This should be done at least once every 2 months.
• Clean bottom lid inlet flaps, the springs and underneath the locking clips.
• Refit the filter bag with the tag on the outside positioned centrally along the length side of the bottom lid
[Fig K ].
• Stretch the elastic trim of the bag over the 2 metal frames and over the lip of the bottom lid.
• Gather all the excess filter fabric into the center of the metal frames.
• Gather the fabric along the top of the frames so that the corners of the bag are adjacent to the corners of the
frames.
• Install a black filter bag clip over the top of the frames [Fig K].
• Install the bottom lid assembly in the body and lock it in place.
7) Periodical Removal of Debris from the
Moving Parts (Tracks, Wheels, Impeller)
Warning! PRESS THE ‘OFF’ BUTTON ON THE FLOAT BEFORE REMOVING IMPELLER TUBE
[12 page-10].
• The impeller can be cleaned by twisting and removing the impeller tube [Fig L].
• Remove debris or hair that has clogged the impeller [13 page-10].
The impeller can be unscrewed by means of a Philips screwdriver.
• Remove the debris that has accumulated between tracks [14 page-10] and wheels [15 page-10 ].
L
Fig
K
Fig
Tag
Clip
H
I
J
Fig
Fig
Fig
G
Fig
GF
Fig
G
E
Fig
E
Fig
1
2

8) Helpful Tips
• Clean filter bag whenever you remove the DOLPHIN from the pool. A dirty bag can become dry and unusable.
• Ensure pH level of pool water [optimally 7.0 - 7.4].
• Ensure correct chlorine level of pool water [optimally 2 to 4 ppm].
• Ensure an ideal water temperature [54°F to 90°F] [12°C - 32°C].
• Ensure that the brushes [16 page-10] are in good condition.
• Always switch the float button
‘OFF’ , wait 10 seconds and switch ‘START’ again to start a new cleaning cycle.
• Store the DOLPHIN upright on the Caddy – not on its brushes – in the shade at a temperature of 41°F to 77°F
[5°C to 25°C]. Coil the cable loosely around the Caddy hooks [Fig M].
• Note that cool or cold temperatures will lengthen the battery lifespan.
• It is recommended to use the attached factory supplied DOLPHIN cover to protect the DOLPHIN from sunlight.
• Call your local dealer if troubleshooting advice is needed.
• Wonder brushes or combined brushes should be thoroughly washed and squeezed.
• To prolong Wonder brushes longevity, it is recommended that they be kept wet at all times even when stored
for a long period of time.
• When first used, the DOLPHIN may climb too high and suck in air when it reaches the waterline.
If so, remove the handle floats [17 page-10] by pushing them downward [Fig N].
• Ask your dealer about optional coarse and/or disposable filter bags.
• For troubleshooting go to www.maytronicsus.com.
9) General specifications
Calculated Ground Speed
Calculated Scanning Rate
Suction Rate [self controlled]
Weight
Charger
Input Voltage
Output Voltage
Rated output
These specifications may vary for different swimming pools and for the various electrical configurations.
Although the DOLPHIN has been tested in a wide range of swimming pools, MAYTRONICS cannot accept
responsibility if the DOLPHIN is not entirely suitable for any particular swimming pool.
Note: The sealed motor unit and the DOLPHIN charger contain no user-serviceable parts.
Opening these units will automatically invalidate your warranty.
The manufacturer reserves the right to change these specifications without prior notice.
U.S. Patent No. 4168557. S.A. Patent No. 76/7474. AUST Patent No. 509698.
100 VAC / 115 VAC / 230 VAC
30 VDC - nominal
160 W
50 ft/min
63 ft 2/min
79 gal/min (USA)
29 lb
8
Fig
N
[25˚C]
[5˚C]
77˚F
41˚F
M
Fig
900 m/hr
350 m2/hr
18,000 l/hr
13.2 kg

9
DOLPHIN Caddy assembly
Assembly of Charger onto Caddy
Step 1: Position
Step 2: Insert
Step 3: Press down
C - 8
C - 5
C - 1
C - 9
C - 7
C - 3
C - 6
C - 2
Pike
Straight pipe
for Pike Pole
Pike Holder
Float Holder
Charger
Wheel assembly
Washer
Tower
Straight pipe
Remote control holder
Handle
C - 4
Fig

DOLPHIN assembly
1 - Charger
4 - Handle
12 - Impeller tube
16 - Brush
14 - Track
5 - Handle latch
9 - Bottom lid assembly & support
11 - Filter bag
17 - Handle float
Filter screen
15 - Wheel
10 - Filter bag clips
13 - Impeller
8 - Locking clips
6 - Round slots
10
2 - Float
3 - Charging Cable
7 - Charging cable plug

Consignes d’utilisation 11-20
11

12
Lire avec attention ces instructions avant l’utilisation de votre robot nettoyeur de piscine
DOLPHIN dx 5 Battery.
1) Sécurité
1.1) Positionnement du chargeur:
Le Caddy et le chargeur [1 page-20] doivent être positionnés à une distance minimum de 10 pieds (3 mètres)
du bord de la piscine.
Attention: Le chargeur doit être placé à l’ombre.
1.2) Alimentation électrique requise:
Câblé en usine pour voltages de 100V, 115V ou 230V.
Le voltage devra être vérifié avant le branchement de l’appareil.
Assurez-vous que les prises électriques principales détiennent une protection à la terre (GFI- Ground Fault
Interrupter, ou ELI- Earth leakage Interrupteur).
Utiliser le chargeur d’origine du DOLPHIN uniquement.
Attention ! NE PAS ENTRER DANS LA PISCINE PENDANT QUE LE DOLPHIN FONCTIONNE.
2) Installation du DOLPHIN
2.1) Assemblage du Caddy
Veuillez suivre ces instructions et vous référer au diagramme ci-joint lors de l’assemblage du Caddy.
[Fig.O, page-19]
• Monter l’assemblage des roues (roues plus axe) [c-1 page-19] en l’insérant fermement dans l’encoche sur
la partie inférieure du socle. Assurez vous que les roues soient bien centrées, avec une rondelle de chaque coté
de celles-ci [c-2 page-19].
• Retirez les deux plaquettes de verrouillage situées sur la partie inférieure de la base pour fixer l'ensemble
des roues et le maintenir en place.
• Insérer les deux tubes droits [c-3 page-19] au bas de la poignée avec les crochets [c-4 page-19]. Une fois
positionnés, un « clic » doit se faire entendre.
Note: Deux petits trous sont situés à chaque extrémité des deux tubes.
Les trous les plus éloignés du bord du tube doivent être insérés dans la poignée.
• Insérer l’assemblage formé des tubes droits et de la poignée dans les ouvertures de la tour. Un « clic » doit
retentir pour marquer le bon enclenchement des deux tubes dans le socle de la tour [c-5 page-19].
• Attacher le boîtier du chargeur [c-6 page-19] à la tour du Caddy en faisant correspondre les fentes situées à
l’arrière des poignées du chargeur aux broches en T de la tour. Appuyer fermement jusqu’à ce que la base du
chargeur s’adapte au socle de la tour.
• Attacher le crochet de support du DOLPHIN [c-7 page-19] au Caddy.
• Attacher la canne crochetée [c-8 page-19] à son tube droit .
• Emboîter l'ensemble formé par la canne crochetée et le tube droit dans son orifice situé à la base du Caddy.
• Fixer le porte flotteur du Caddy [c-9 page-19] au Caddy.
• Placer le DOLPHIN sur le Caddy.
• Placer le flotteur [2 page-20] sur le porte flotteur.
Important: Assurez-vous que l’interrupteur du flotteur est sur la position FERMÉ (OFF).
• Brancher le câble du chargeur inclus [3 page-20] au chargeur et au flotteur.
2.2) La poignée
Le DOLPHIN détient une poignée ajustable [4 page-20] qui s’adapte à l’intérieure d’encoches de chaque coté
de l’appareil.
Après avoir déballé le DOLPHIN de son carton, la poignée doit être bloquée en position diagonale sur le dessus
du DOLPHIN de façon à assurer un nettoyage optimal.
Appuyer sur chaque verrou [5 page-20] pour articuler indépendamment chaque manche des poignées [Fig. B].
Les deux verrous présentent deux encoches rondes [6 page-20] [Fig-C] permettant de fixer les bras des poignées
à différentes positions et angles différents. Les poignées en position normale [Fig. C-1] permettent le déplacement
le plus rapide sur les bordures de l’eau. Les positions en Fig. C-2 permettent le mouvement le plus lent sur les
bordures de l’eau.
2.3) La télécommande
Placer les deux piles de 1,5 V AAA, fournies, à l’intérieur du compartiment à piles de la télécommande et les
positionner comme montré sur le croquis.
La télécommande est résistante aux éclaboussures uniquement. Gardez-la en dehors des rayons du soleil et de
la pluie.
La télécommande est équipée d’un écran digital, à touches « contact léger » et d’un Joystick pour les fonctionnements
en mode manuel.
A
Fig
Minimum 10 ft. [3 m.]
Fig
C
Fig
Fig
C
2
2
3
B
C
Fig
Fig
C
1
1
4
A
D
B
1234

Reset
+
13
3) Fonctionnement
3.1) Le chargeur
Sur la partie avant du chargeur, se trouvent plusieurs voyants lumineux indiquant le chargement des piles et/ou
lorsque celles-ci sont complètement chargées.
Un voyant lumineux rouge clignote lorsque le chargement des piles est en cours de chargement.
Deux voyants lumineux, vert et rouge, clignotent lorsque les piles sont presque totalement chargées.
Un voyant lumineux vert reste allumé en continu dès que les piles sont complètement chargées.
Un voyant lumineux jaune clignote lorsque le sac filtre a besoin d’être nettoyé.
Il restera allumée si le sac filtre est obstrué et nécessite un nettoyage.
Réinitialisation –
Reset – Est utilisé pour réinitialiser l’indicateur de sac filtre dans le cas où le
voyant lumineux reste allumé après le nettoyage ou le lavage du sac filtre.
Ce bouton est également utilisé pour mettre en route le mode « chargement de long terme » pour
un chargement en prévision d’un rangement à long terme. (voir point 3.3 pour plus de détails).
Note: Le voyant lumineux du sac filtre est une recommandation. Pour une meilleure performance du DOLPHIN,
il est recommandé de nettoyer le sac filtre lorsque le voyant lumineux du sac filtre s’allument.
Le nettoyeur de piscine DOLPHIN et son chargeur sont de conception sûre, et ne nécessitent pas d’intervention
extérieure pour leur maintenance.
Importantes instructions de sécurité:
Ne pas charger ou brancher à tout autre source de courant électrique.
Attention: le chargeur et le flotteur doivent être placés dans un endroit frais et ombragé. Les qualités de
chargement et la longévité des piles seront irréversiblement affectées si la température ambiante excède les
90°F ou descend en-dessous de 41°F. Faites en sorte de placer le chargeur à une temperature idéale entre
41°F et 90°F.
3.2) Chargement des piles du DOLPHIN
N’UTILISER QUE LE CHARGEUR ORIGINAL DU DOLPHIN
Note importante:
•Le DOLPHIN doit être chargé avant sa première utilisation dans la piscine. (Se référer également
aux points 3.3 et 3.4)
• Toujours charger la pile du DOLPHIN après la fin du cycle de nettoyage.
• S'assurer que l'interrupteur du flotteur est en position d'arrêt (OFF).
•
Avertissement! Le DOLPHIN ne doit jamais être chargé près du bord de la piscine.
Le chargement doit s’effectuer à une distance minimum de 10 p. du bord de la piscine.
• Les piles sont complètement chargées en 3-5 heures ou si le voyant lumineux vert est allumé en continu.
• S’assurer que les prises male et femelle de branchement soient propres et sèches avant de brancher le
[7 page-20] du flotteur au DOLPHIN.
• Mettre le chargeur en marche et laisser le chargement des piles se faire jusqu’à ce que le voyant lumineux
vert indicateur de piles pleines s’allume. Si ce voyant lumineux clignote, cela signifie que le chargement est
presque effectué au maximum de sa capacité.
• Éteindre le chargeur après la fin du chargement.
• Débrancher le câble du chargeur du flotteur.
Attention: Pour une longévité optimale de la pile et pour obtenir les meilleures performances, garder
la pile à températureidéale 41°F et 90°F.
3.3) Chargement périodique de la pile du DOLPHIN
Comme toute pile, la durée de vie et le niveau de chargement de la pile est sujet à fluctuations, dues à
l’environnement température ambiante ou utilisation continuelle. La pile devra rester chargée, pour une période
allant jusqu’à 12 mois, si le DOLPHIN est rangé et non utilisé.
Le DOLPHIN doit être chargé en fin de saison ou avant de le ranger pour une longue durée (d'au moins 1 mois).
Important ! Avant de ranger le DOLPHIN, il est impératif de charger la pile en utilisant le mode de chargement
prévu pour Rangement à long terme.
Pour démarrer ce mode, presser et tenir le bouton Reset jusqu’à ce que tous les indicateurs lumineux de l’écran
clignotent rapidement.
Ranger le DOLPHIN pour une longue période sans effectuer le chargement à long terme réduira la performance
et la longévité de la pile.
La pile devra etre rechargée si le DOLPHIN n’a pas été utilisé pendant une période de 12 mois.

14
D
Fig
3.4) Remplacement des piles du DOLPHIN
Si vous avez besoin de remplacer les piles au cours de la période de garantie, adressez-vous à votre revendeur.
Après expiration de la garantie des piles, celles-ci peuvent être remplacées de manières suivantes :
3.4.1) En contactant votre revendeur afin de trouver le centre de service après vente le plus proche de votre
domicile.
3.4.2) En contactant votre revendeur afin d’acheter et d’installer un kit de piles à monter soi-même. Les instructions
de démontage et de montage des piles sont insérées dans le kit de piles.
NB: Conformez-vous aux règles de récupération de piles usagées de votre pays.
Important: N’ouvrir sous aucun prétexte les boîtiers de la pile. Cela annulerait automatiquement la garantie.
3.5) Installation du DOLPHIN:
• S’assurer que le câble de chargement est déconnecté du flotteur. Insérer les capsules pour fermer les prises
du flotteur.
• Placer le DOLPHIN et son flotteur dans la piscine et balancer doucement le DOLPHIN de chaque coté pour
libérer l’air emprisonné, jusqu’à ce que le DOLPHIN coule doucement au fond de la piscine [Fig. D].
• Appuyer sur le bouton "Démarrer" (START) de l'interrupteur du flotteur pour lancer le cycle de nettoyage (voir
chapitre 6 pour en savoir plus sur l'arrêt automatique).
Notez que le flotteur est submersible et résistant à l’eau.
Remarque : pendant les 10 premières minutes, le DOLPHIN "étudie" les parois de votre piscine (Voir paragraphe
8, page 18).
3.6) Le Flotteur
Les voyants lumineux rouge et vert clignotent pendant quelques secondes.
Le voyant lumineux vert continue de clignoter durant le fonctionnement de l'appareil.
Le voyant lumineux rouge clignote lorsque le sac filtre a besoin d'être nettoyé.
Attention! Ne faites pas fonctionner le DOLPHIN en dehors de l’eau. Cela pourrait provoquer des dégâts
importants aux joints de la pompe du moteur et invaliderait la garantie.
4) Les modes de nettoyage
Le modèle DOLPHIN dx 5 Battery dispose de deux modes de fonctionnement : Automatique et Télécommandé.
Le DOLPHIN fonctionnera en mode Automatique s’il n’est pas configuré (par l’intermédiaire de la télécommande)
pour fonctionner en mode Télécommande.
4.1) Le mode Télécommande
Le mode Télécommande vous permet de manœuvrer le DOLPHIN en vue d’apporter une attention particulière au
nettoyage de certaines parties de la piscine.
Déplacer le Joystick dans la direction vers laquelle vous souhaitez que le DOLPHIN effectue le nettoyage.
Note: Si le Joystick n’est pas touché pendant 30 secondes, le DOLPHIN reviendra en mode de nettoyage
automatique.
La télécommande s’utilise également pour effectuer la modification de paramètres et/ou de programmes de
nettoyage. Ces paramètres doivent être transmis depuis la télécommande au DOLPHIN au cours du fonctionnement
de l’appareil dans la piscine (voir paragraphe 5).
4.2) Mode de nettoyage Automatique
En mode de nettoyage Automatique le DOLPHIN calcule son propre itinéraire de nettoyage.
L’organigramme figurant au paragraphe 5.3 représente les pré-réglages et programmes de nettoyage effectués
en usine. Ils peuvent être ajustés selon vos préférences par l’intermédiaire de la télécommande.
Une fois réglés, les paramètres resteront dans la mémoire du DOLPHIN jusqu’à modification de ceux-ci (voir
note au chapitre 5.1).
(Lumineux rouge)
Indicateur de sac-filtre plein
"Démarrer"
Marche
Arrêt
(Lumineux vert)
Clignote lors du
fonctionnement Branchement
du chargeur

DX 5 BATTERY
Joystick
QUITTER/
REVENIR EN ARRIÈRE
ENTRER/LANCER/
RÉGLER
Écran
Couvercle du logement
de la pile
Sélection
du menu
ENTER/
SEND
EXIT/
BACK
ENTER/
SEND
EXIT/
BACK
15
5) La télécommande
Ces boutons sont utilisés pour se déplacer entre les différents menus et les options.
Ce bouton s’utilise pour sélectionner le menu désiré, pour envoyer ou pour régler un paramètre ou un programme.
Ce bouton s’utilise pour sortir du menu ou pour retourner à l’étape précédente.
Ce bouton est également utilisé pour éteindre la télécommande. Appuyer sur SORTIE plusieurs fois jusqu’à ce
que la télécommande s’éteigne.
Si un paramètre a été modifié, juste avant la sortie définitive il peut vous être demandé d’envoyer votre nouveau
réglage de paramètres.
5.1) Description et utilisation des menus
5.1.1.) Programmes de nettoyage
•Régulier (Regular) – Programme de nettoyage du sol et des parois.
•Ultra Propre (Ultra Clean) – Mouvements plus lents pour un nettoyage intégral.
Note: Ultra Propre (Ultra Clean). Ce mode peut être sélectionné uniquement à partir du mode régulier.
•Bordure (Water Line) – Pour une attention particulière portée aux parois et aux bordures de l’eau.
Note: pour un programme de nettoyage de la Bordure (Water Line) efficace, positionnez la poignée en diagonale
exactement comme montré sur la figure Fig. B.
Si vous choisissez les modes Bordure (Water Line) ou Ultra Propre (Ultra Clean) le paramètre « durée du cycle
de nettoyage » sera automatiquement réglé sur 1 heure (une heure). Ces paramètres ne resteront pas sur dans
la mémoire du DOLPHIN pour le prochain cycle de nettoyage.
Au lieu de cela, le DOLPHIN retournera directement sur le mode régulier.
•Recouvrement de la piscine (LapPool) – Pour les piscines de formes spécifiques - étroites et longues.
Note: si vous choisissez le mode de nettoyage LapPool. Après avoir le mode LapPool réglez le paramètre de
longueur de la piscine.
5.1.2.) Paramètres
•Escalade des parois (Climbing) – Cette option permet de régler la fréquence d’escalade des parois, par
exemple la fréquence à laquelle le DOLPHIN devra escalader les parois.
•Durée du cycle (Cycle Time) – Pour sélectionner la durée du cycle de nettoyage la mieux adaptée.
•Longueur de la piscine (Pool Length) – Pour programmer la longueur de la piscine.
5.2) Remplacement des piles de la télécommande
Si le message « Piles faibles » apparaît sur l’écran de la télécommande :
• Ouvrir le couvercle du compartiment à piles.
• Enlever les piles usagées de la télécommande.
• Placer deux piles de 1,5 V AAA dans le compartiment à piles de la télécommande comme montré sur le croquis
à l’intérieur de celui-ci.
• Fermer le couvercle du compartiment à piles.
Si vous n’utilisez pas la télécommande pendant plus de 6 mois, retirer les piles.

Paramètres
Paramètres Lang
Quitter le mode
Joystick
Paramètres
Longueur piscine ent.
Langue
Config - Français
English
Français
Español
Envoyer
Oui/Non
DX 5 BATTERY
Entrée

Ecran de démarrage 2 secondes de clignotage
Longueur piscine
Config. 12m 40ft
Durée cycle
Config. 1.5 Heure
Fréq. Parois
Config. 8 min
Aucune 4 min 8 min 16 min
6m
20ft 8m 26fit 10m 33ft 12m 40ft
1
Heures 1.5 Heures Max
Nettoyage
Config. Régulier
Longueur piscine
Envoyer 12m 40ft
Durée cycle
Envoyer 1.5 Heure

Envoyer Data

Envoyer Data

Envoyer Data

Envoyer Data
Nettoyage
Envoyer Régulier
Fréq. Parois
Envoyer 8 min
Joystick 
Paramètres 
Paramètres
Durée cycle - ent.
Paramètres
Fréq. Parois - ent.
Paramètres
Nettoyage ent.
Remarque: Si la télécommande n'est pas actionnée, le DOLPHIN se mettra en mode de nettoyage automatique selon le dernier
paramétrage utilisé.
Régulier Supernet Surface Longueur

Envoyer Data
5.3) Organigramme de la télécommande
16

17
6) Arrêt automatique
Le DOLPHIN s’arrêtera automatiquement, après la fin du cycle de nettoyage, ou lorsque la puissance des piles
est trop faible, selon le cas.
Dès que le DOLPHIN sonde que les piles sont presque vides, il se dirigera automatiquement vers une paroi de
la piscine afin de faciliter son retrait de la piscine. Noter que les piles du DOLPHIN sont chargées avant le début
d’un nouveau cycle de nettoyage (voir chapitre 3 page 13).
Le DOLPHIN détient un programme informatisé avancé avec un mécanisme de diagnostic auto protecteur.
En cas de problème, le DOLPHIN s’arrête automatiquement. L’historique des exécutions du DOLPHIN est stocké
dans sa mémoire. Ces données sont accessibles uniquement par les techniciens autorisés du service après vente
de Maytronics.
6.1) Retrait du DOLPHIN de la piscine
Après la fin du temps de cycle, pousser le bouton OFF sur le flotteur du Dolphin.
• Tirez le DOLPHIN vers la surface en tirant doucement sur le flotteur et le câble [Fig. E-1] .
Note: Si le DOLPHIN s’est arrêté au milieu de la piscine, utiliser le joystick de la télécommande du DOLPHIN pour
ramener doucement le DOLPHIN vers la paroi.
Utiliser alternativement la canne à pêche crochetée pour attraper le flotteur et le ramener doucement vers la
surface [Fig. E-2].
Note: La longueur de la canne à pêche du DOLPHIN peut être agrandie en ajoutant un accessoire (brosse ou
écumoire à feuilles) à son extrémité.
• Si la poignée du DOLPHIN est facilement accessible, s’en saisir et tourner le DOLPHIN de façon à ce qu’une
des brosses se positionne contre la paroi de la piscine [Fig. F].
• Soulever le DOLPHIN de l’eau par sa poignée uniquement. JAMAIS PAR LE FLOTTEUR OU PAR LE CABLE.
• En tirant sur la poignée, apporter le DOLPHIN sur le bord de la piscine, penché sur le coté [Fig. G] pour faire
sortir toute l’eau de l’appareil.
• Placer le DOLPHIN à l’envers, libérez les 2 clips de verrouillage [8 page-20] [Fig. H] et retirer le couvercle
inférieur [9 page-20] [Fig. I].
• Retirer les 2 clips du sac-filtre [10 page-20] et le sac-filtre [11 page-20].
• Inverser l’intérieur du sac-filtre vers l’extérieur et le laver soigneusement avec un tuyau de jardin [Fig. J].
• Le sac filtre peut être lavé en machine sur le cycle synthétique normal. Il et recommandé de le faire au moins
tous les 2 mois.
• Nettoyer les ailerons du couvercle inférieur, les ressorts et sous les clips de verrouillage.
• Replacer le sac-filtre avec l’étiquette à l’extérieure positionnée au centre dans le sens de la longueur du
couvercle inférieur [Fig. K].
• Étirer l’élastique du sac au dessus des deux cadres en métal et au dessus du bord du couvercle inférieur.
• Ramener le tissus du sac-filtre qui dépasse au centre des cadres en métal.
• Arranger le tissu du sac-filtre correctement sur les pourtours en métal de façon à ce que les angles du sac
correspondent aux angles du cadres.
• Installer l’attache noire du sac-filtre au dessus des cadres [Fig. K].
• Replacer le couvercle inférieur sur l’appareil et fermer-le correctement.
7) Retrait périodique des débris des parties
mobiles (chenilles, roues, turbine)
Attention! Pousser le bouton OFF sur le flotteur avant de retirer le tube de la turbine. [12 page-20].
• Faire tourner et retirer le tube de la turbine pour la nettoyer [Fig. L].
• Retirer les débris ou cheveux pris dans la turbine [13 page -20].
La turbine peut se dévisser à l’aide d’un tournevis Philips.
• Retirer les débris accumulés entre les chenilles [14 page-20] et les roues [15 page-20].
L
Fig
K
Fig
Etiquette
Clip
H
I
J
Fig
Fig
Fig
G
Fig
F
Fig
G
E
Fig
E
Fig
1
2

100 VAC/ 115 VAC / 230 VAC
30 VDC – valeur nominale
160 W
18
50 ft/min
63 ft2/mi,
79 gal/min (USA)
29 lb
8) Quelques conseils utiles
• Nettoyez le sac filtre à chaque fois que vous retirez le DOLPHIN de la piscine. Un sac filtre sale peut se
dessécher et devenir inutilisable.
• Assurez-vous du niveau de pH correct dans l’eau de la piscine (niveau optimal 7,0-7,4).
• Assurez-vous du niveau de chlore correct dans l’eau de la piscine (niveau optimal 2 à 4 ppm).
• Assurez-vous de la température idéale de l’eau (54°F et 90°F).
• Assurez-vous que les brosses [16 page-20] sont en bon état.
• Régler toujours l'interrupteur du flotteur en position d'arrêt (OFF), attendre 10 secondes et appuyer à nouveau
sur le bouton "Démarrer" (START) pour lancer un nouveau cycle de nettoyage.
• Ranger le DOLPHIN bien droit sur le caddy – pas sur ses brosses – dans une remise et à température située
entre 41°F à 77°F. Enrouler le câble, sans trop serrer, autour des crochets du caddy Fig. M.
Noter qu’une température tiède ou froide allonge la durée de vie de la pile.
• Il est recommandé d’utiliser la housse fournie avec l’appareil pour protéger le DOLPHIN du soleil.
• Appelez votre revendeur local en cas de panne.
• Les brosses « Wonder Brushes » ou les brosses combinées doivent être soigneusement nettoyées et essorées.
• Pour prolonger la vie des brosses « Wonder Brushes » ou des brosses combinées, il est recommandé de toujours
les conserver humides, même si elles sont rangées pour une longue période.
• Lors de sa première utilisation, le DOLPHIN peut grimper trop haut et aspirer de l’air lorsqu’il atteint la bordure
de l’eau. Si c’est le cas, retirer les flotteurs de la poignée [17 page-20] en les poussant vers le bas [Fig. N].
• Consultez votre revendeur pour obtenir des sacs filtre jetables et/ou rigides en option.
• En cas de panne, rendez vous sur le site Maytronics : www.maytronicsus.com.
9) Specifications generales
Vitesse calculée au sol
Cadence de scannage calculé
Cadence d'aspiration [autocontrôle]
Poids [sancâble]
Le chargeur du DOLPHIN
Tension d'arrivée
Tension de sortie
Puissance nominale
Ces spécifications peuvent varier suivant les piscines et les diverses configurations.
Bien que le DOLPHIN ait été testé sur une grande variété de piscines, MAYTRONICS ne peut prendre aucune
responsabilité quant à la parfaite adaptation du DOLPHIN à une piscine en particulier.
Remarque : le moteur étanche et le boîtier du chargeur du DOLPHIN ne renferment aucune pièce susceptible
d'être manipulée par l'utilisateur. Toute ouverture de ces unités annulerait votre garantie.
Le fabricant se réserve le droit de modifier ces spécifications sans avis préalable.
Brevet US n°4168557; brevet SA n°76/7474; brevet australien n°509698.
Fig
N
113˚F
41˚F
M
Fig
900 m/hr
300 m2/hr
18,000 l/hr
13.2 kg

19
Montage du chariot du DOLPHIN
C - 8
C - 5
C - 1
C - 9
C - 7
C - 3
C - 6
C - 2
Canne crochetée
Tube droit à
emboîter à la canne
crochetée
Crochet de support
Porte flotteur
Chargeur
L'assemblage
des roues
Rondelle
Tour
Tubes droits
Porte télécommande
Poignée
C - 4
Fig
Installation du Chargeur sur le chariot
1ère étape: Mettre en place
2ème étape: Insérer
3ème étape: Appuyez
