Dolphin Wave 30 User manual
Dolphin Wave 30
by
by
8151653
EN
FR
IT
ES
DE
NL
PT
Operating Instructions .................................
Mode d'emploi .............................................
Instruzioni per l’uso ......................................
Instrucciones de uso .....................................
Bedienungsanleitung ....................................
Gebruikershandleiding .................................
Instruções de operação ................................
p. 1-7
p. 8-14
p. 15-21
p. 22-28
s. 29-35
p. 36-42
p. 43-49
Dolphin Wave 30 Pool Cleaner | Operating Instructions
1
Contents
1. INTRODUCTION .............................................................................2
2. SPECIFICATIONS ............................................................................2
3. WARNINGS AND CAUTIONS........................................................2
3.1 Warnings.................................................................................2
3.2 Cautions..................................................................................2
4. POOL CLEANER PARTS..................................................................3
5. USING THE POOL CLEANER.........................................................4
5.1 Setup.......................................................................................4
5.2 Putting the Pool Cleaner into the pool................................5
5.3 Removing the Pool Cleaner from the pool..........................5
5.4 Maintenance...........................................................................6
5.5 Off-season storage ................................................................7
CADDY ASSEMBLY .............................................................................50
Robotic Pool Cleaner
Dolphin Wave 30
Operating Instructions
EN
2
Dolphin Wave 30 Pool Cleaner | Operating Instructions
Robotic Pool Cleaner Dolphin Wave 30
Operating Instructions
1. INTRODUCTION
Thank you for purchasing a Maytronics Robotic Pool Cleaner.
We are sure that your Maytronics Robotic Pool Cleaner will provide you with reliable, convenient and
cost effective pool cleaning. Its reliable filtration in all pool conditions and all-surface climbing brush
enhance maximum pool hygiene.
The Robotic Pool Cleaners by Maytronics deliver advanced cleaning technologys, long lasting
performance and easy maintenance.
2. SPECIFICATIONS
Motor protection: IP 68
Minimum depth: 0.80m/2.6ft
Maximum depth: 5m/16.4ft
3. WARNINGS AND CAUTIONS
3.1 Warnings
• Use the originally supplied power supply only
• Ensure the electrical outlet is protected by a ground fault interrupter (GFI) or an earth
leakage interrupter (ELI)
• Keep the power supply out of standing water
• Position the power supply at least 3m/10ft away from the edge of the pool
• Do not enter the pool while the pool cleaner is working
• Unplug the power supply before servicing
3.2 Cautions
When not in use store the Pool Cleaner on the Caddy in a shaded area.
Use the Pool Cleaner in the following water conditions only:
Chlorine Maximum 4 ppm
pH 7.0 - 7.8
Temperature 6 – 34°C / 43-93°F
NaCl Maximum 5000 ppm
CAUTION
Digital "Switch mode" Power supply
Input 100-250 AC Volts
50-60 Hertz ; 180 Watt
Output <30 VDC ; IP 54
Dolphin Wave 30 Pool Cleaner | Operating Instructions
3

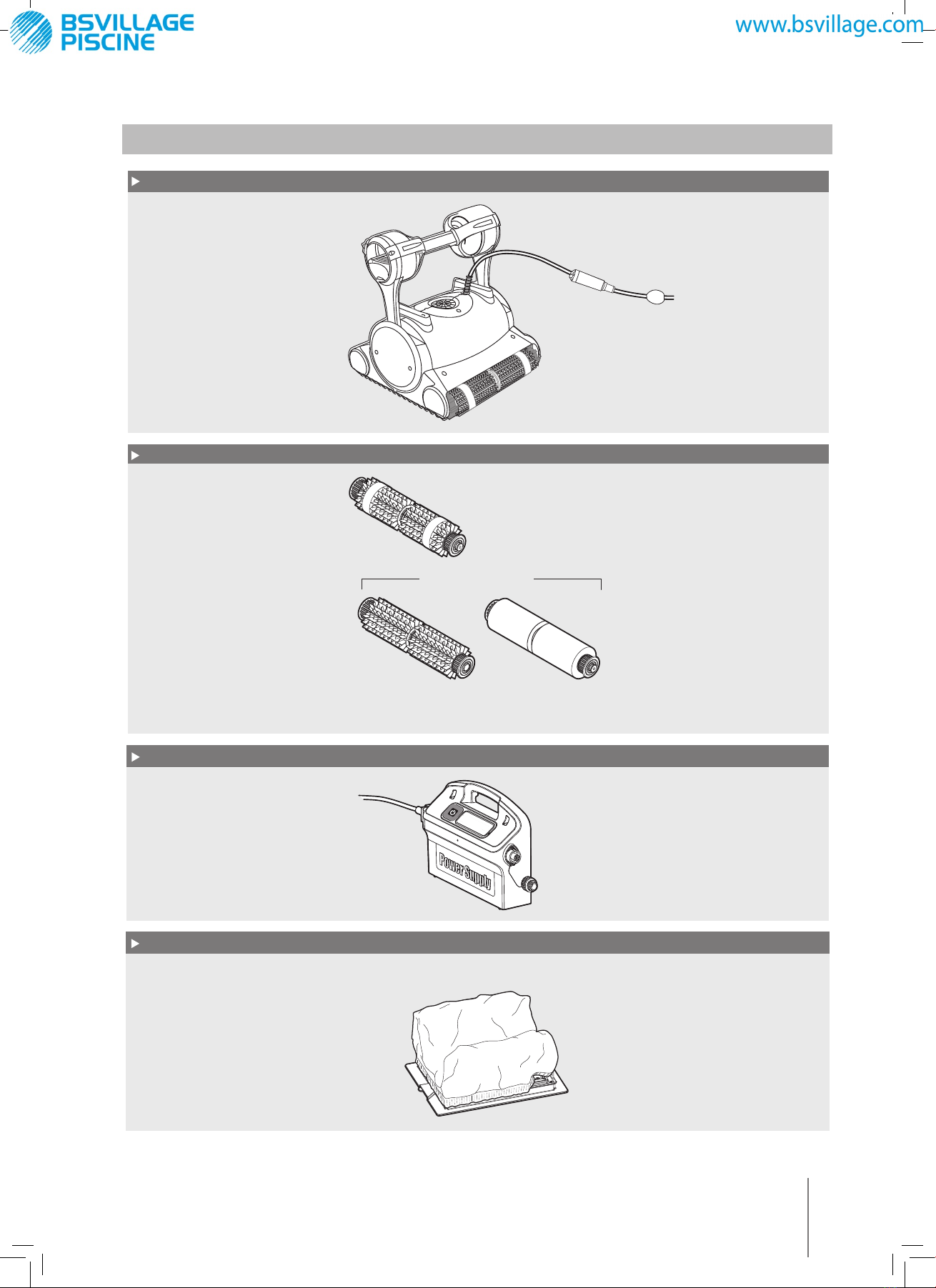

4. POOL CLEANER PARTS
Bottom lid and filter Bag
Wonder Brush
For smooth ceramics.
Combined Brush
All surface climbing brush
ideal for most pool surfaces
PVC Brush
For concrete, PVC,
fiberglass and liner.
Optional Brushes
Filtration
Robotic Pool Cleaner Model Dolphin Wave 30
Power supply unit
Brushes
Digital "Switch mode" Power supply
Input 100-250 AC Volts
50-60 Hertz ; 180 Watt
Output <30 VDC ; IP 54
4
Dolphin Wave 30 Pool Cleaner | Operating Instructions
5. USING THE POOL CLEANER

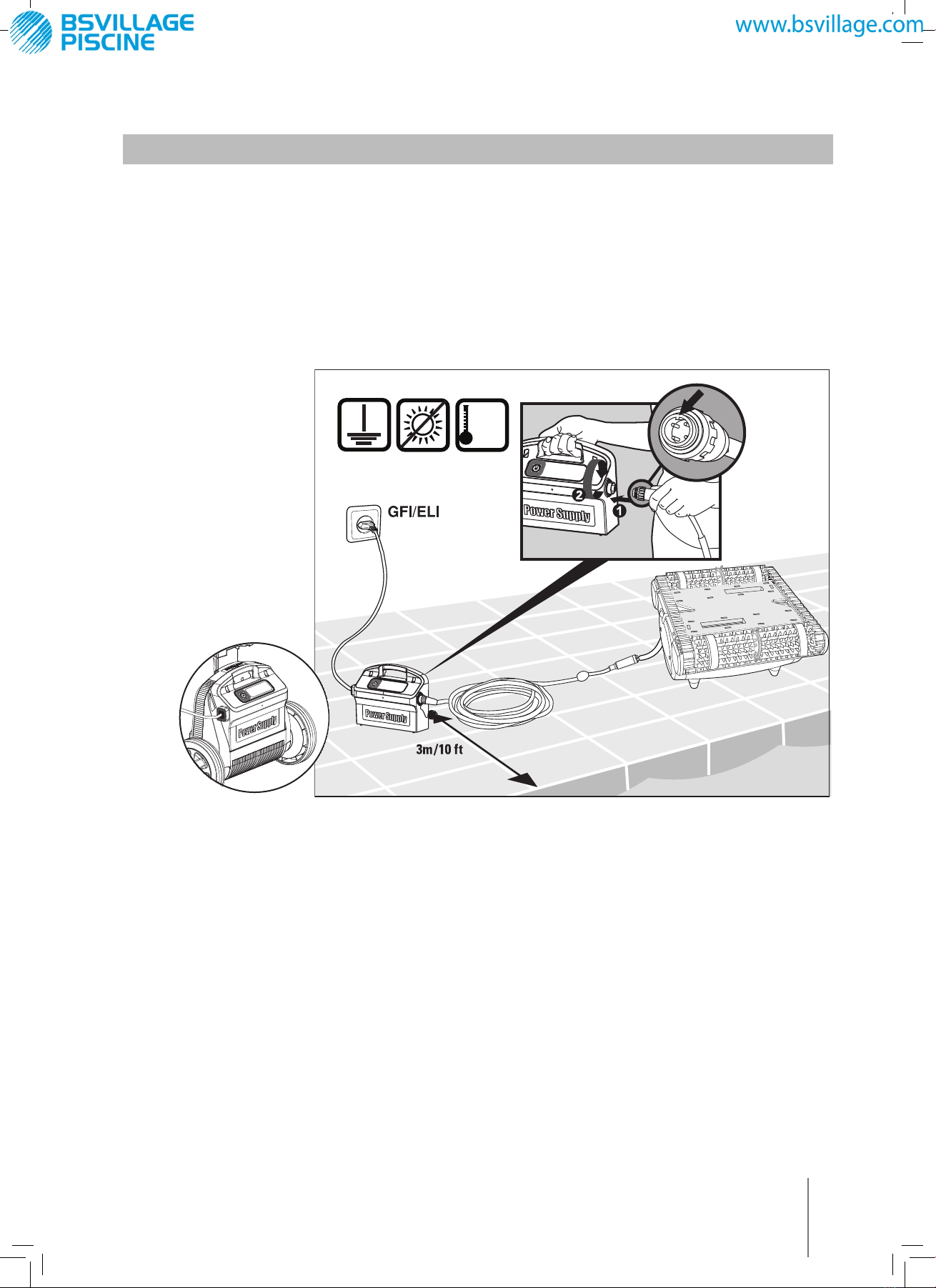

5.1 Set Up
Attach the floating cable to the power supply by inserting it with the notch on the connector (1) lined up
with the groove in the socket on the power supply and turning clockwise (2).
GFI/ELI
40°C Max
104°F Max
Dolphin Wave 30 Pool Cleaner | Operating Instructions
5
NaCl
max
4000 ppm
32°C 90°F
12°C 54°F
PH
7 - 7.4
CHLORINE
2 - 4 ppm
9
9
Turn the power supply ON.
OFF

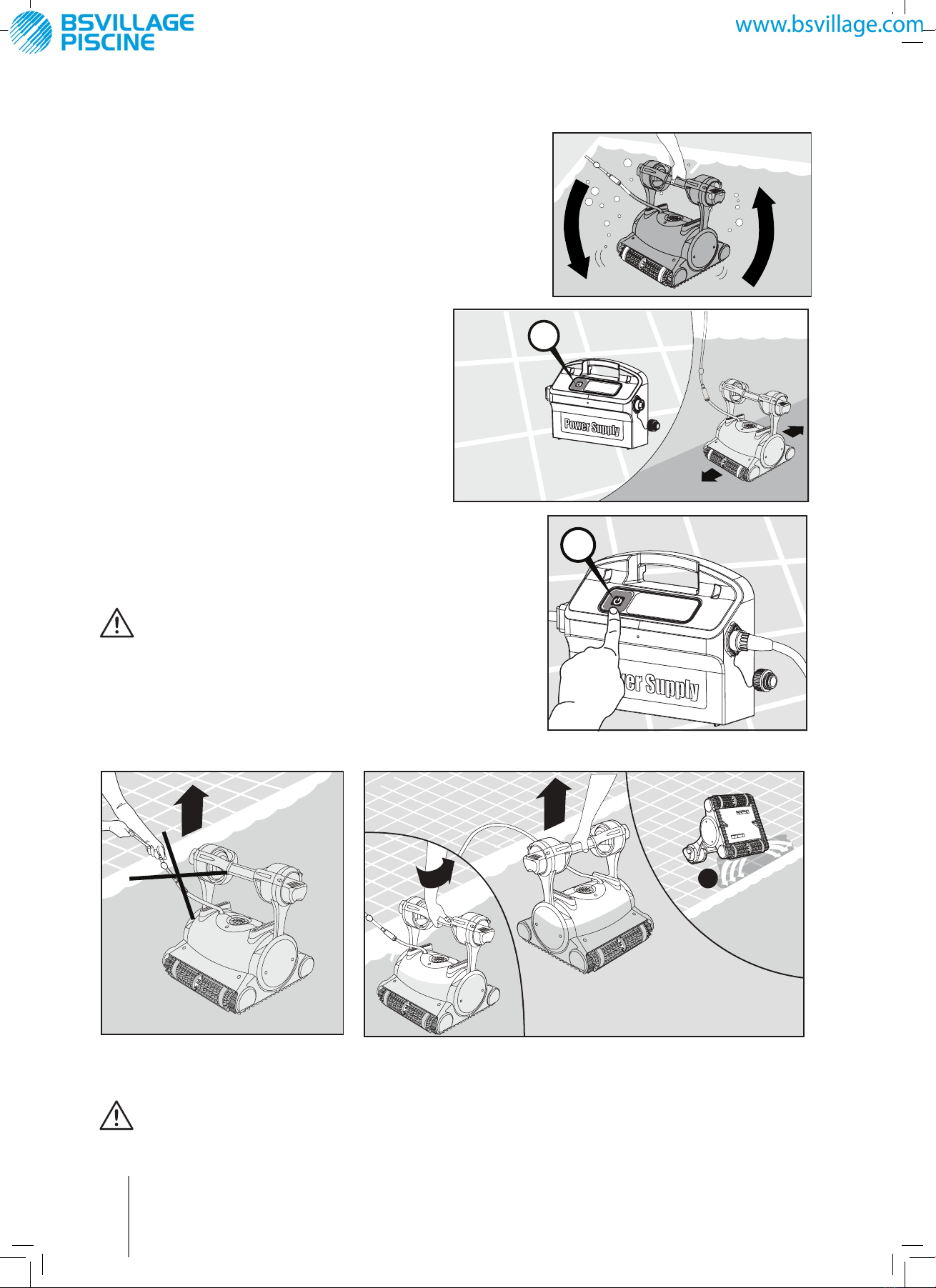

5.2 Putting the Pool Cleaner into the pool
5.3 Removing the Pool Cleaner from the pool
The robot will perform automatic shut-off at the end
of the cleaning cycle.
Turn OFF and unplug the power supply.
CAUTION
If Wonder brush/ Wonder rings are dry,
soak them in water until soft.
Shake the robot from side to side or turn it
upside down to release trapped air.
Let it sink to the pool floor.
The Pool Cleaner will now operate until it has
reached the end of the cleaning cycle.
CAUTION
DO NOT PULL THE POOL CLEANER FROM THE POOL USING THE CABLE.
Using the floating cable, bring the Pool Cleaner to the pool’s edge.
Using the handle remove the Pool Cleaner from the pool.
B
C
C
A
B
C
C
A
ON
NaCl
max
4000 ppm
32°C 90°F
12°C 54°F
PH
7 - 7.4
CHLORINE
2 - 4 ppm
9
9
6
Dolphin Wave 30 Pool Cleaner | Operating Instructions

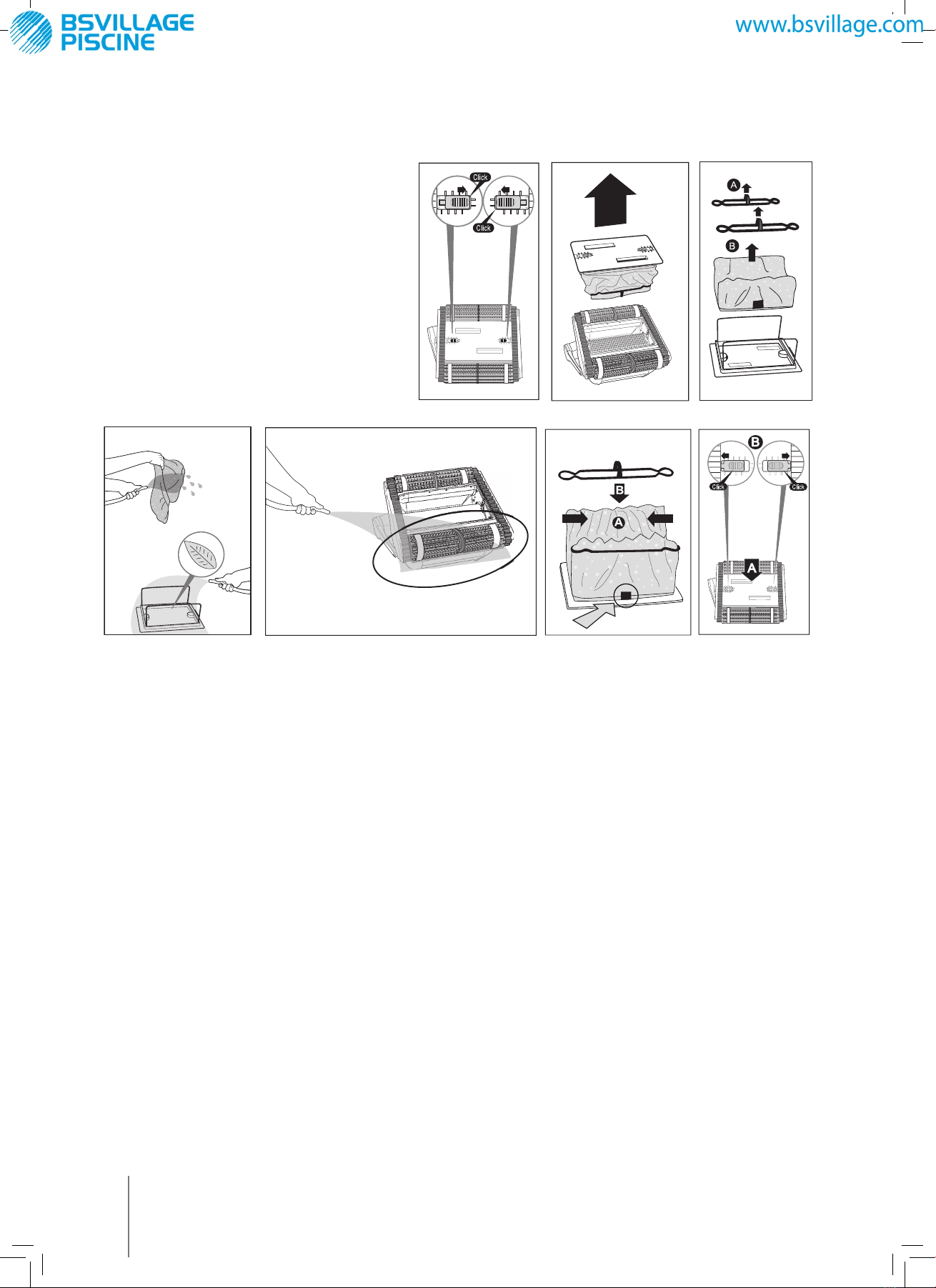

Clean the filter bag with a hose.
Periodically clean the brushes with a hose.
It is recommended to periodically wash
the filter bag in a washing machine.
Use gentle cycle program.
Filter bag
Dolphin Wave 30 Pool Cleaner | Operating Instructions
7
To remove the kinks,
stretch the cable out
completely and let it
sit for at least a day in
the sun.

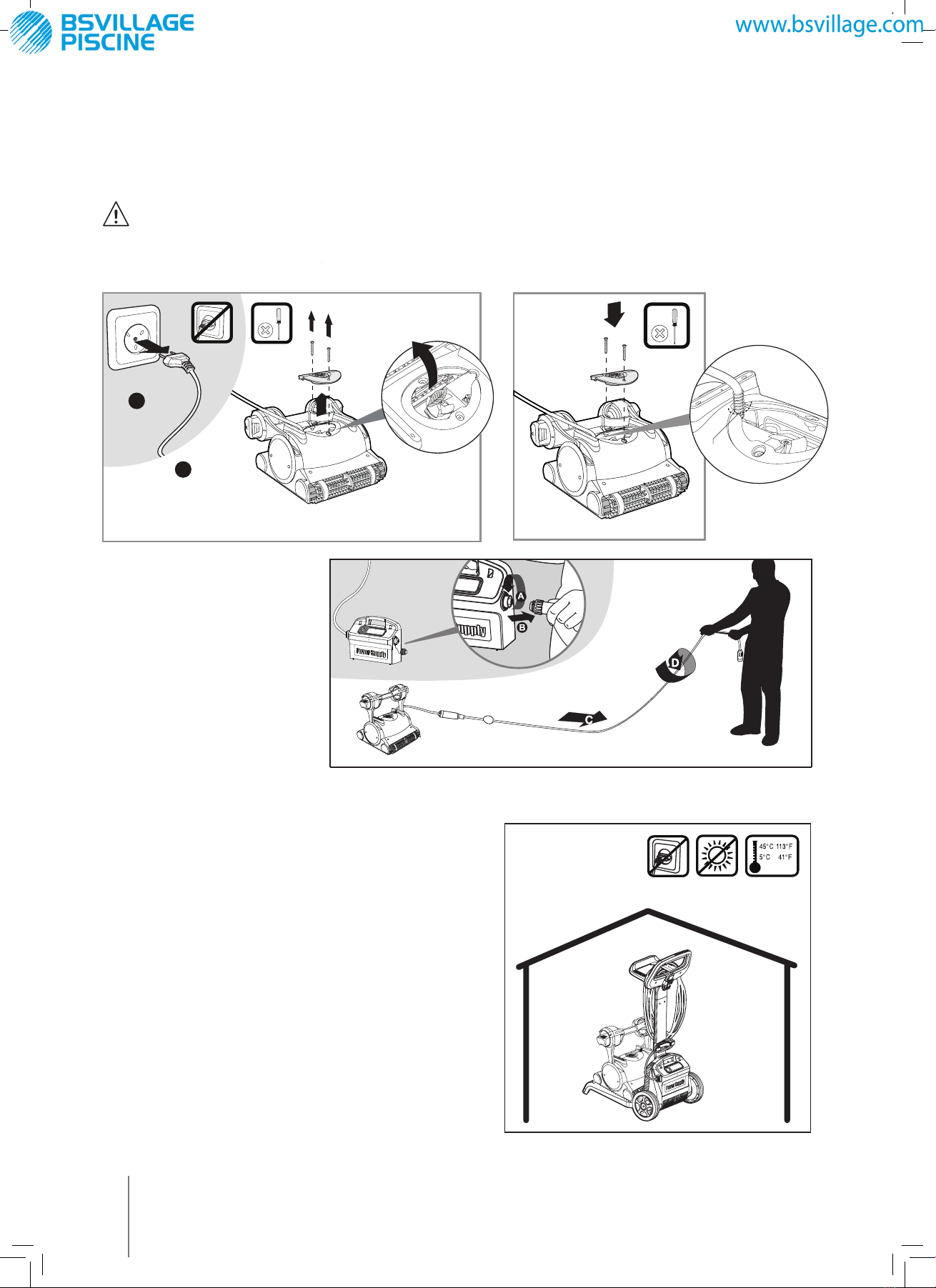

If you notice debris trapped in the impeller open the impeller and remove the debris.
If the pool cleaner will not be in use for an extended
period, perform the following storage steps:
•Makesurethatnowaterisleftinthepoolcleaner.
•Thoroughlycleanthelterbagandinsertinplace.
•Rollupthecablesothatithasnokinksandplace
on the Caddy.
•StorethepoolcleaneruprightontheCaddyin
a protected area out of direct sun/rain/frost at a
temperature of between 5˚- 45˚C / 41˚- 113˚F .
5.5 Off-season storage
Cleaning the impeller
Unplug the power supply.
Cable
A
B
Ph
Ph
A
B
Ph
Ph
No. 2
8
Dolphin Wave 30 nettoyeur de piscine | Mode d'emploi
Contents
1. INTRODUCTION .............................................................................9
2. SPECIFICATIONS ............................................................................9
3. AVERTISSEMENTS ET PRECAUTIONS..........................................9
3.1 Avertissements.......................................................................9
3.2 Précautions.............................................................................9
4. ELEMENTS DU NETTOYEUR DE PISCINE ...................................10
5. UTILISATION DU NETTOYEUR DE PISCINE ................................11
5.1 Montage .................................................................................11
5.2 Introduction du nettoyeur dans la piscine...........................12
5.3 Retrait du nettoyeur de la piscine ........................................12
5.4 Entretien .................................................................................13
5.5 Stockage hors saison.............................................................14
CADDY DE MONTAGE.......................................................................50
Dolphin Wave 30
nettoyeur de piscine
Mode d'emploi
FR
Dolphin Wave 30 nettoyeur de piscine | Mode d'emploi
9
Dolphin Wave 30 nettoyeur de piscine
Mode d'emploi
1. INTRODUCTION
Merci d'avoir acheté ce robot nettoyeur de piscine de chez Maytronics.
Nous sommes convaincus que votre robot nettoyeur de piscine vous assurera un nettoyage crédible,
convenable et rentable de votre piscine. Son filtrage fiable de toutes les piscines, son brossage
actif et sa brosse grimpant sur toutes les surfaces permettent d'assurer l'hygiène maximale de votre
piscine.
Les robots nettoyeurs de piscine de Maytronics fournissent une technologie de nettoyage avancée,
une performance de longue durée et une maintenance en toute simplicité. Vous et votre famille
pourrez profiter en toute confiance d'une piscine entièrement propre.
2. SPECIFICATIONS
Protection du moteur: IP 68
Profondeur minimale: 0,80m/2,6 ft
Profondeur maximale: 5m/16,4 ft
3. AVERTISSEMENTS ET PRECAUTIONS
3.1 Avertissements
• Utilisez uniquement le bloc d'alimentation électrique qui vous a été fourni à l'origine
• Assurez-vous que la prise électrique est protégée par un disjoncteur de fuite à la terre
• Eloignez le bloc d'alimentation des flaques d'eau
• Positionnez le bloc d'alimentation à au moins 3 m / 10 ft du bord de la piscine
• N'entrez pas dans la piscine lorsque le nettoyeur est en marche
• Débranchez l'alimentation électrique avant tout entretien du robot
3.2 Précautions
Lorsqu'il n'est pas utilisé, entreposez le nettoyeur de piscine sur son Caddy dans un lieu ombragé.
N'utilisez le nettoyeur de piscine que lorsque les conditions de l'eau sont les suivantes:
Chlore Maximum 4 ppm
pH 7,0 - 7,8
Température 6 – 34°C / 43-93°F
NaCl Maximum 5000 ppm
CAUTION
Alimentation numérique avec "Mode Interrupteur"
Entrée
100-250 AC Volts
50-60 Hertz : 180 Watt
Sortie
<30 VDC : IP 54
10
Dolphin Wave 30 nettoyeur de piscine | Mode d'emploi
4. ELEMENTS DU NETTOYEUR DE PISCINE
Couvercle inférieur et sac de filtrage
Wonder brosse
pour céramiques lisses.
Brosse combinée
Brosse adaptée à tous
revêtements de parois, idéale
pour le nettoyage de la plupart
des piscines.
Brosse PVC
pour béton, PVC, fibre
de verre et revêtement.
Brosses en option
Filtrage
Robot nettoyeur de piscine modèle Dolphin Wave 30
Unité d’alimentation électrique
Brosses
Dolphin Wave 30 nettoyeur de piscine | Mode d'emploi
11
5. UTILISATION DU NETTOYEUR DE PISCINE

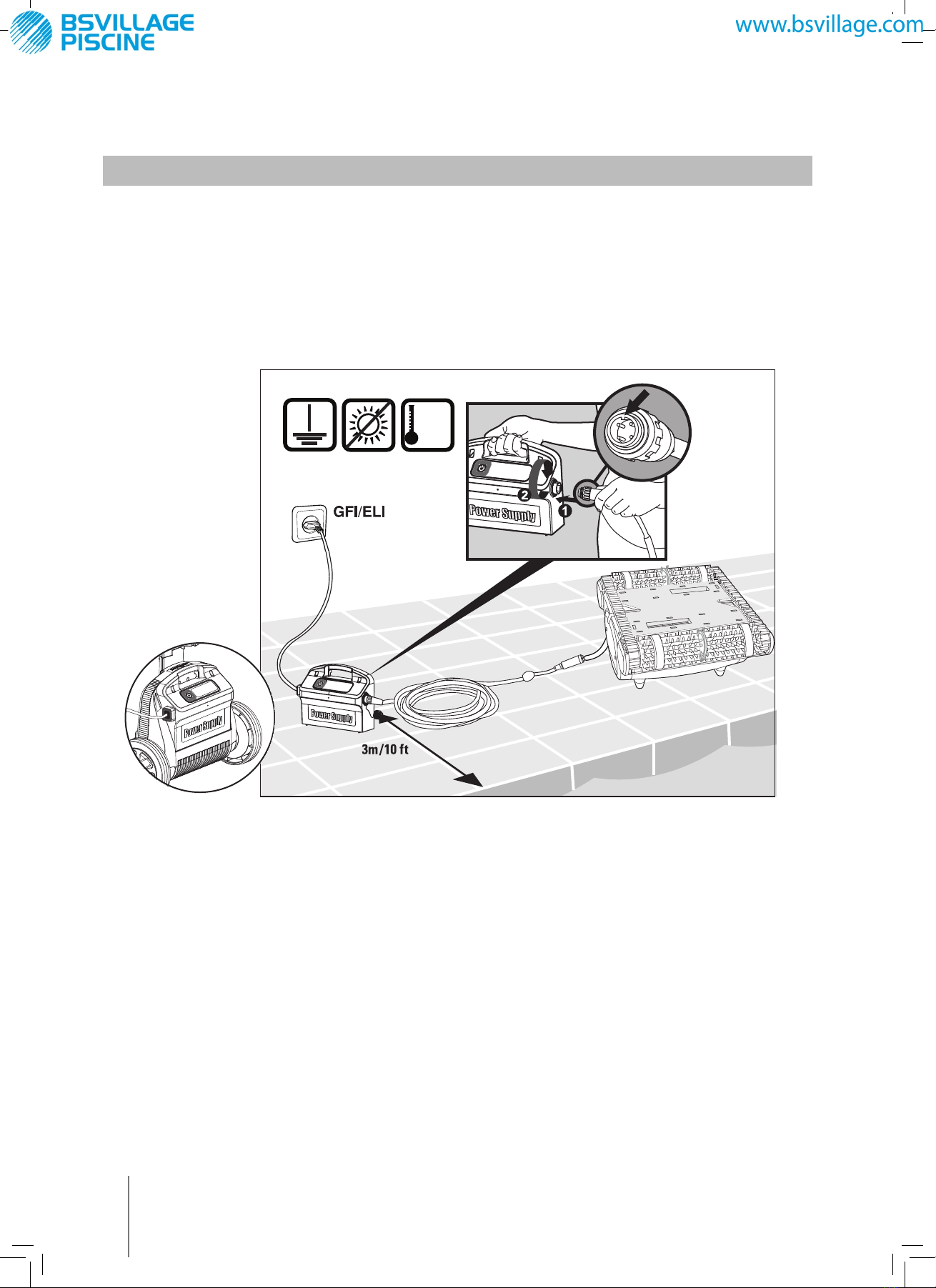

5.1 Montage
Branchez le câble flottant à l'alimentation en Introduisez-le à l’aide de l’encoche dans leconnecteur (1)
et alignez-le avec la rainure de la prise du bloc d’alimentation; ensuite, tournez dans le sens des aiguilles
d’une montre (2).
GFI/ELI
40°C Max
104°F Max
12
Dolphin Wave 30 nettoyeur de piscine | Mode d'emploi
NaCl
max
4000 ppm
32°C 90°F
12°C 54°F
PH
7 - 7.4
CHLORINE
2 - 4 ppm
9
9
NaCl
max
4000 ppm
32°C 90°F
12°C 54°F
PH
7 - 7.4
CHLORINE
2 - 4 ppm
9
9

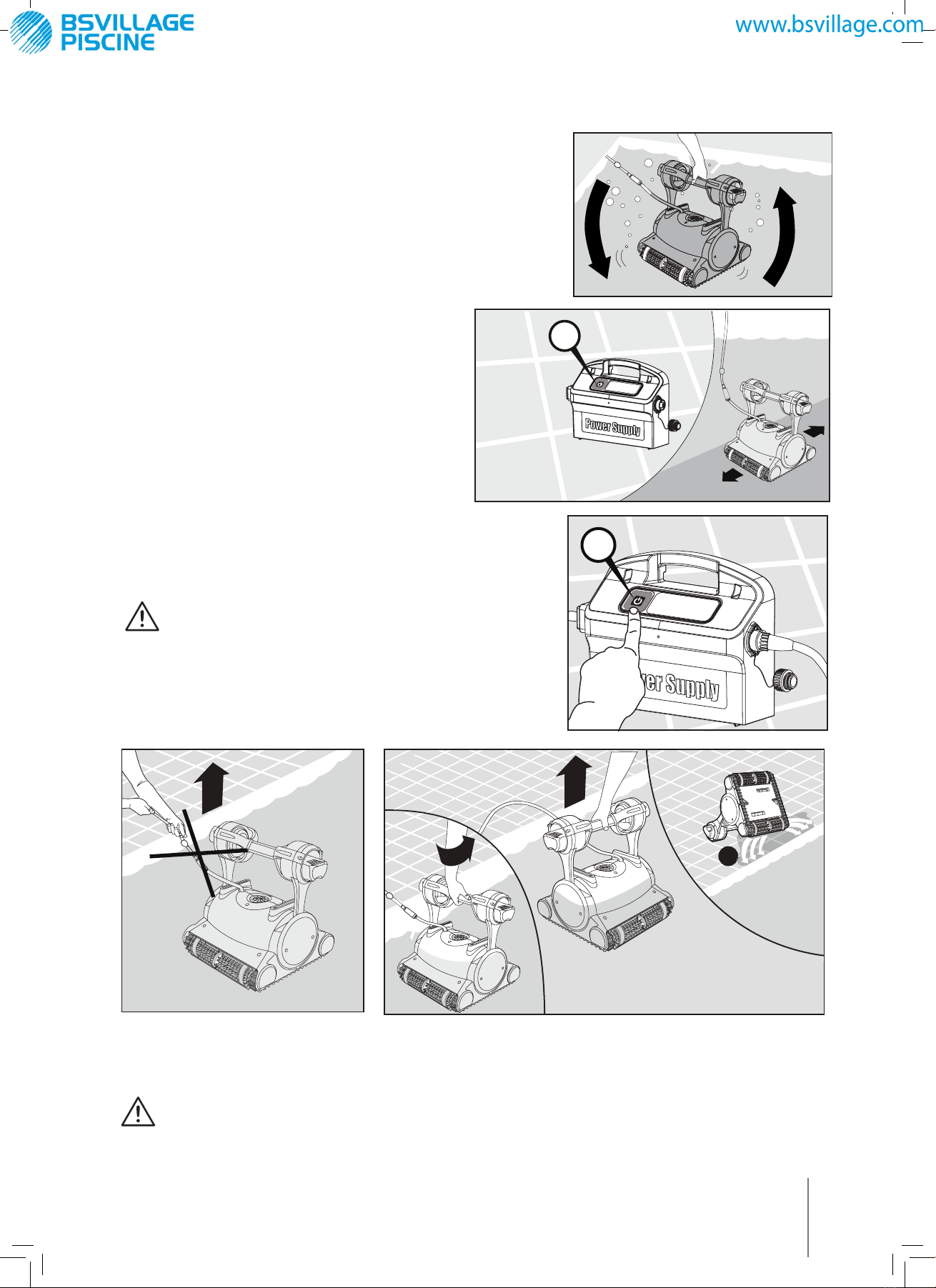

Secouez le robot sur les côtés ou de haut
en bas pour libérer les bulles d’air.
Laissez-le couler vers le fond de la piscine.
Mettez l'appareil sous tension (ON).
5.2 Introduction du nettoyeur dans la piscine
5.3 Retrait du nettoyeur de la piscine
Le robot s’eteindra automatiquement à la fin du
cycle de nettoyage.
Coupez le courant (OFF) et débranchez le bloc
d'alimentation.
Si la brosse "Wonder" ou les anneaux
"Wonder" sont secs, les tremper dans l'eau
jusqu'à ce qu'ils deviennent souples.
Le nettoyeur de piscine fonctionnera jusqu'à
ce qu'il atteigne la fin du cycle de nettoyage.
OFF
A l'aide du câble de flottaison, ramenez le nettoyeur de piscine au bord de la piscine.
A l'aide de la poignée, sortez le nettoyeur de la piscine.
CAUTION
NE PAS RETIRER LE NETTOYEUR DE LA PISCINE EN TIRANT SUR LE CABLE.
CAUTION
B
C
C
A
B
C
C
A
ON
NaCl
max
4000 ppm
32°C 90°F
12°C 54°F
PH
7 - 7.4
CHLORINE
2 - 4 ppm
9
9
Dolphin Wave 30 nettoyeur de piscine | Mode d'emploi
13
Sac filtre
Nettoyez le sac de filtrage à l'aide d'un tuyau
d'eau.
De temps en temps, rincez les brosses à l'aide
d'un tuyau d'eau.
Il est recommandé de laver periodiquement
le filtre dans la machine à laver.
Utilisez le programme pour tissus délicats.
5.4 Entretien
14
Dolphin Wave 30 nettoyeur de piscine | Mode d'emploi
Débranchez le bloc d'alimentation.
Pour éliminer les
plis, tendez le câble
entièrement et
laissez-le au soleil
pendant au moins
une journée.
Si vous constatez l'existence de débris emprisonnés dans l'impulseur, ouvrez l'impulseur et retirez les
débris.
Si le nettoyeur de piscine n'est pas utilisé pendant une
période prolongée, veuillez l'entreposer de la manière
suivante:
•Assurez-vousqu'iln'yaplusd'eaudans
le nettoyeur de piscine.
•Nettoyezàfondlesacdeltrageetremettez-leenplace.
•Rembobinezlecâblesansyfairedepliset
placez-le sur le Caddy.
•Rangezlerobotnettoyeurenpositionverticale
sur son Caddy ou tout simplement inversez-le au
sol et rangez-le à l’abri de la lumière solaire
directe, de la pluie et de la neige, dans un lieu
dont la température se situe entre 5˚et 45˚C / 41˚et 113˚F.
5.5 Stockage hors saison
Nettoyage de l'impulseur
Câble
A
B
Ph
Ph
A
B
Ph
Ph
No. 2
Dolphin Wave 30 pulitore per piscina | Instruzioni per l’uso
15
Contents
1. INTRODUZIONE..............................................................................16
2. SCHEDA TECHNICA.......................................................................16
3. AVVERTENZE E PRECAUZIONI .....................................................16
3.1 Avvertenze..............................................................................16
3.2 Precauzioni .............................................................................16
4. PARTI DI RICAMBIO PER PULITORE.............................................17
5. UTILIZZAZIONE DEL PULITORE ....................................................18
5.1 Installazione............................................................................18
5.2 Immergete il pulitore nella piscina.......................................19
5.3 Estrazione del pulitore dalla piscina.....................................19
5.4 Manutenzione ........................................................................20
5.5 Manutenzione fuori stagione................................................21
CADDY DI MONTAGGIO...................................................................50
Dolphin Wave 30
pulitore per piscina
Instruzioni per l’uso
IT
16
Dolphin Wave 30 pulitore per piscina | Instruzioni per l’uso
Dolphin Wave 30 pulitore per piscina
Instruzioni per l’uso
1. INTRODUZIONE
Vi ringraziamo per aver acquistato un pulitore per piscina robotico della Maytronics.
Con il pulitore robotico della Maytronics la pulizia della vostra piscina sarà garantita, comoda ed
economica. Il filtraggio garantito in tutte le condizioni, lo spazzolamento vigoroso e la capacità delle
spazzole di scalare tutti i tipi di di superficie massimizzano l’igiene della piscina.
Il pulitore per piscina robotico della Maytronics fornisce una tecnologia di pulizia avanzata,
prestazioni di lunga durata e facile manutenzione. Potrete nuotare con la vostra famiglia senza
pensieri, certi che la vostra piscina è veramente pulita.
2. SCHEDA TECHNICA
Protezione del motore: Codice IP 68
Profondità minima: 0.80 m/2.6 ft
Profondità massima: 5 m/16.4 ft
3. AVVERTENZE E PRECAUZIONI
3.1 Avvertenze
• Usate soltanto l’alimentatore elettrico originariamente fornito
• Assicuratevi che la presa elettrica sia protetta da un interruttore differenziale o da un
interruttore termico
• Non tenete l’alimentatore elettrico in acqua
• Ponete l’alimentatore elettrico almeno 3 m/10 ft dall'orlo della piscina
• Non entrate in piscina mentre il pulitore è in funzione
• Staccate l’alimentatore elettrico prima di effettuare la manutenzione
3.2 Precauzioni
Quando non in uso tenete il pulitore all’ombra sul suo Caddy.
Usate il pulitore soltanto quando l'acqua è nelle seguenti condizioni:
Cloro Máximo. 4 ppm
pH 7,0 - 7,8
Temperatura 6 - 34°C
NaCl Máximo 5000 ppm
CAUTION
Alimentatore digitale "Switch-mode"
Ingresso
100-250 AC Volts
50-60 Hertz : 180 Watt
Uscita
<30 VDC : Ip 54
Dolphin Wave 30 pulitore per piscina | Instruzioni per l’uso
17
4. PARTI DI RICAMBIO PER PULITORE
Coperchio inferiore e sacchetto filtrante
Spazzola "Wonder Brush"
per rivestimenti in ceramica
liscia.ceramica liscia.
Spazzola combinata
Spazzola che si arrampica su
tutte le superfici. Ideale per la
maggior parte delle superfici
della piscina.
Spazzola PVC
per cemento, PVC,
vetroresina e liner.
Spazzole opzionali
Filtrazione
Pulitore per piscina robotico modello
Dolphin Wave 30
Alimentatore elettrico
Spazzole
Alimentatore digitale "Switch-mode"
Ingresso
100-250 AC Volts
50-60 Hertz : 180 Watt
Uscita
<30 VDC : Ip 54
18
Dolphin Wave 30 pulitore per piscina | Instruzioni per l’uso
5. UTILIZZAZIONE DEL PULITORE
5.1 Installazione
Attaccare il cavo galleggiante al trasformatore allineando la tacca del connettore (1) con la scanalatura della
presa del trasformatore e avvitare in senso orario (2).
GFI/ELI
40°C Max
104°F Max
Table of contents
Languages:
Other Dolphin Swimming Pool Cleaner manuals
