DoorHan PHOTOCEL-N User manual


Фотоэлементы Photocell - устройство безопасности, состоящее из
инфракрасного передатчика и приемника, которые устанавливают-
ся в проем ворот. В случае пересечения инфракрасного луча в блок
управления поступает сигнал о появлении препятствия в опасной
зоне действия автоматической системы, и система вырабатывает ре-
акцию, соответствующую установленной логике работы - остановка
или реверс полотна ворот.


Рекомендуется установка на высоте более 20 см, но более 2 м.
Фотоэлементы следует устанавливать вертикально и параллельно
друг другу. Первым устанавливается и подключается приемник, по-
сле подключается излучатель. Перемещайте излучатель в области
установки, пока фотоэлементы не станут параллельны друг другу.
При этом погаснет лампа выключения приемника, затем закрепите
излучатель. Установка завершена.
 Из-за особенностей распространения инфракрасного
излучения возможна некорректная работа системы при малом рас-
стоянии между излучателем и приемником. Расстояние между ними
должно быть не менее 1 м. Если чувствительность приемника при
малом расстоянии между излучателем и приемником недостаточна,
снимите линзу приемника, чтобы увеличить его чувствительность.

Выберите необходимый режим работы фотоэлементов в отноше-
нии управляющих контактов: NO (нормально отрытые) или NC (нор-
мально закрытые). В случае необходимости измените положение
перемычки NC/NO.

           

Технология Инфракрасный диапазон
Зона действия* До 40 м
Электропитание 24 V AC/DC
Длина волны 940 нм
Ток потребления Приемник (RX) 13mA
Передатчик (TX) 40 mA
Угол автоматического выравнивания < ± 10°
Температурный диапазон -20°С до 70°С
Максимальная нагрузка на управляющие
контакты приемника 1А макс 30V
Габаритные размеры 49,8х75,6х29 мм
Компания “DoorHan” благодарит Вас за приобретение нашей
продукции. Мы надеемся, что Вы останетесь довольны качеством
данного изделия. По вопросам приобретения, дистрибьюции и тех-
нического обслуживания обращайтесь в офисы региональных пред-
ставителей или центральный офис компании по адресу:









18 40
110
LED3
GND
VCC
(+24)
CON2
LED2
GND
VCC
(+24)
CON1
LED1
IR
COM
NO NC
Управляющие
контакты
Питание 24 В AC/DC
NO/NC перемычка
LED Индикатор
Линза
Operating output
Power supply
24 V AC/DC
NO/NC Jumper
LED Indicator
Lens
DOORHAN

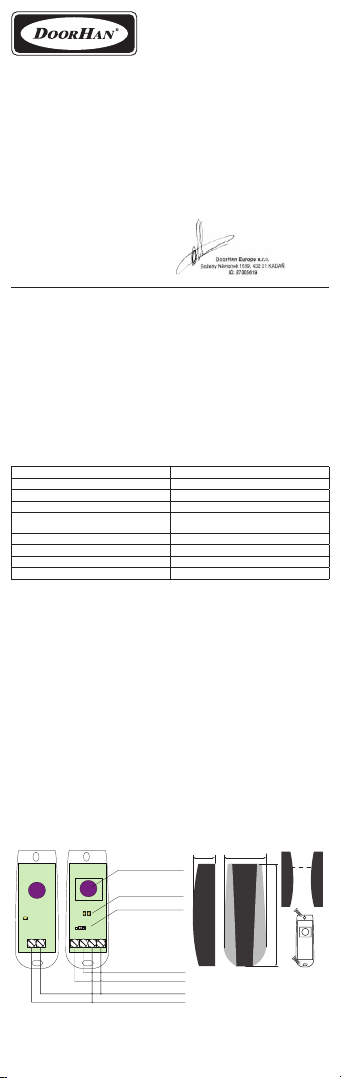

18 40
110
LED3
GND
VCC
(+24)
CON2
LED2
GND
VCC
(+24)
CON1
LED1
IR
COM
NO NC
DOORHAN


Photoelectric detector Photocel is a safety device, consisting of infrared
transmitter and receiver, which are installed in a gate opening. If an infrared
beam is interrupted, the control board receives the signal of an obstacle in a
dangerous area of an automatic system operation, and a system reacts as it
was preset by the operation logic - stop or reverse of gates.

•  In order to ensure personal safety, it is important that all
instructions be carried out to the letter. Incorrect installation or use of
product could cause serious personal injury.
• Before attempting installation, read the instructions carefully and
store in a safe place for future reference.

Installation at height more than 20 sm, but more 2 m. Photo cells is
recommended it is necessary to instal vertically and in a parallel way each
other. The first instal and connects the receiver, after the TX is connected.
Move a TX in the field of installation while photo cells do not become
parallel each other. The lamp of turn off of the receiver thus will go out,
then fix a radiator. Installation is completed.
 From for features of distribution of infra-red radiation
incorrect system operation is possible at small distance between a trans-
mitter and the receiver. The distance between them should be not less
than 1 m. If sensitivity of the receiver at small distance between a trans-
mitter and the receiver is insufficient, remove a receiver lens to increase
its sensitivity.

Select a necessary operating mode of photo cells concerning control-
ling contacts: NO (it is normal opened) or NC (normally closed). If neces-
sary change position of crosspiece NC/NO.
              


Technology Infrared
Working distance* Up to 40 m
Supply voltage 24 V AC/DC
Wave length 940 nm
Current consumption RX-40mA
TX-50mA
Angle tolerance < ± 10°
Operating temperature -20°С до 70°С
Relay output 1А макс 30V
Dimension 49,8х75,6х29 мм

We: DoorHan Europe s.r.o.
Bozeny Nemcove 1689, 43201 Kadan, Ceska Respublika
Herewith declare under sole responsibility that:
The active optoelectronic safety device model PHOTOCELL
• Declares that:
The active optoelectronic safety device model PHOTOCELL
• complies with the essential safety requirements of the following di-
rectives :
73/23/EEC and subsequent amendment 93/68/EEC
89/336/EEC and subsequent amendment 92/31/EEC and 93/68/EEC

These products have undergone tests in a typical uniform configuration
(all products manufactured by DoorHan Europe s.r.o.)
01/03/2010 Mikhail Kiselev Managing Director
Date signature


