Dorel Asia baby relax 2-IN-1 CONVERTIBLE CRIB User manual

Date of purchase:
_______ / _______ / _______
INFORMATION. PLEASE READ AND
KEEP FOR FUTURE REFERENCE.
Lot number:
(TAKEN FROM CARTON)
_____________________________________
2-IN-1
CONVERTIBLE CRIB
UPC CODE:
0-65857-17711-4
0-65857-17775-6
0-65857-17776-3
NOTE:
THIS INSTRUCTION BOOKLET
CONTAINS IMPORTANT SAFETY
DOREL ASIA
Model No:
DA7884B2 (White)
DA7884B2-G (Gray)
DA7884B2-E (Espresso)
DO NOT RETURN PRODUCT TO THE STORE.
If a part is missing or damaged, contact our customer service
department. We will replace the part FREE of charge.
Tel #: [phone]
E-Mail: [e-mail]
Fax #: [phone]
NEED HELP!
CALL US FOR ASSISTANCE
1-800-295-1980
DO NOT RETURN PRODUCT TO STORE
E-MAIL:[e-mail]

WARNING
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*NEVER use bed with children under 15 months or over 50 lbs.
*ALWAYS follow assembly instructions.
*
*NEVER suspend strings over a bed.
*
*CAUTION
ENTRAPMENT HAZARD. To avoid dangerous gaps, any mattress used on this bed shall be a full-size crib mattress
at least 51-5/8 inches (1310 mm) in length, 27-1/4 inches (690 mm) in width, and a max thickness of 6 inches (150
mm).
Infants can suffocate in gaps between crib sides and a mattress that is too small.
Follow warnings on all products in a crib.
INFANTS HAVE DIED IN TODDLER BEDS FROM ENTRAPMENT. Openings in and between bed parts can entrap
head and neck of a small child.
STRANGULATION HAZARD. NEVER place bed near windows where cords from blinds or drapes may strangle a
child.
NEVER place items with a string, cord, or ribbon around a child's neck, such as hood strings or pacifier cords. These
items can catch on bed parts.
Stop using the crib when child begins to climb out or reaches the height of 35 inches (89 cm).
To reduce the risk of SIDS, pediatricians recommend healthy infants be placed on their backs to sleep, unless
otherwise advised by your physician.
To help prevent strangulation tighten all fasteners. A child can trap parts of the body or clothing on loose fasteners.
If refinishing, use a non-toxic finish specified for children's products.
When child is able to pull to standing position, set mattress to lowest position and remove bumper pads, large toys
and other objects that could serve as steps for climbing out.
Never use plastic shipping bags or other plastic film as mattress covers because they can cause suffocation.
Replace teething rail if damaged or loose (if teething rail is provided for this model).
CAUTION: ANY MATTRESS USED IN THIS CRIB MUST BE AT LEAST 27-1/4 INCHES BY 51-5/8 INCHES (69CM
BY 131CM) WITH A THICKNESS NOT EXCEEDING 6 INCHES (15CM).
DO NOT place crib near window where cords from blinds or drapes may strangle a child.
Strings can cause strangulation! DO NOT place items with a string around a child's neck, such as hood strings or
pacifier cords. DO NOT suspend strings over a crib or attach strings to toys.
Montreal, Quebec
Canada, H1G 3L1
E-MAIL: [email protected]
Failure to follow these warnings and assembly instructions could result in serious injury or death.
Read all instructions before assembling crib. KEEP INSTRUCTIONS FOR FUTURE USE.
Check this product for damaged hardware, loose joints, loose bolts or other fasteners, missing parts or sharp edges
before assembly and frequently during use. Securely tighten loose bolts and other fasteners. DO NOT use crib if any
parts are missing, damaged or broken. Contact a customer service representative at 1-800-295-1980 for replacement
parts and instructional literature if needed. DO NOT substitute parts.
Infants can suffocate on soft bedding. Never add a pillow or comforter. Never place additional padding under an
infant.
Customer Service Department No. 413
12345 Albert-Hudon Boulevard, Suite 100
CUSTOMER SERVICE
If you are missing parts or have any questions about this product, contact our customer service representative first!
CALL 1-800-295-1980
You can also order parts by writing to the address listed below. Please include the product model number, color and a detailed description
of the part.

* Ensure all parts and components are present before beginning assembly.
* Assemble on a soft, smooth surface to prevent damage to product finish.
*
DO NOT use power tools.
* CAUTION: Adult assembly required.
* Assembly will require two people.
* Estimated assembly time: 60 minutes.
Check bolts/screws periodically and tighten them if necessary.
NOTES
WARNING: Should this product become
damaged, and/or components are broken or missing,
DO NOT USE.
Dorel warrants its product to be free from defects in material and workmanship and agrees to remedy any
such defect. This warranty covers 1 year from the date of original purchase. This warranty is valid only
upon presentation of proof of purchase. This is solely limited to the repair or replacement of defective
furniture components and no assembly labor is included. This warranty does not apply to any product
which has been improperly assembled, subjected to misuse or abuse or which has been altered or
repaired in any way. This warranty gives you specific legal rights and you may also have other rights which
vary from State to State.
LIMITED WARRANTY
MAINTENANCE
Dust regularly with a soft, lint-free cloth to prevent soil build-up. A damp cloth may be used occasionally to
clean surface. Dry immediately. Do not use any abrasives that may damage finish. Excessive exposure to
sunlight and extreme changes in temperature and moisture can damage wood furniture.
CARE AND CLEANING

HARDWARE LIST
1 2
3 4
2-IN-1 CONVERTIBLE CRIB
DA7884B2 / DA7884B2-G / DA7884B2-E
BARREL NUT
12 PCS
BOLT
16 PCS
BOLT
12 PCS
ALLEN KEY
1 PC
Ø1/4" X 13mm X 57mm
Ø1/4" X 13mm X 15mm
Ø1/4" X 13mm X 10mm

PARTS LIST
A B C
D E F
2-IN-1 CONVERTIBLE CRIB
FRONT PANEL
1 PC
BOTTOM RAIL
1 PC
MATTRESS SUPPORT
1 PC
DA7884B2 / DA7884B2-G / DA7884B2-E
BACK PANEL
1 PC
RIGHT SIDE PANEL
1 PC
LEFT SIDE PANEL
1 PC

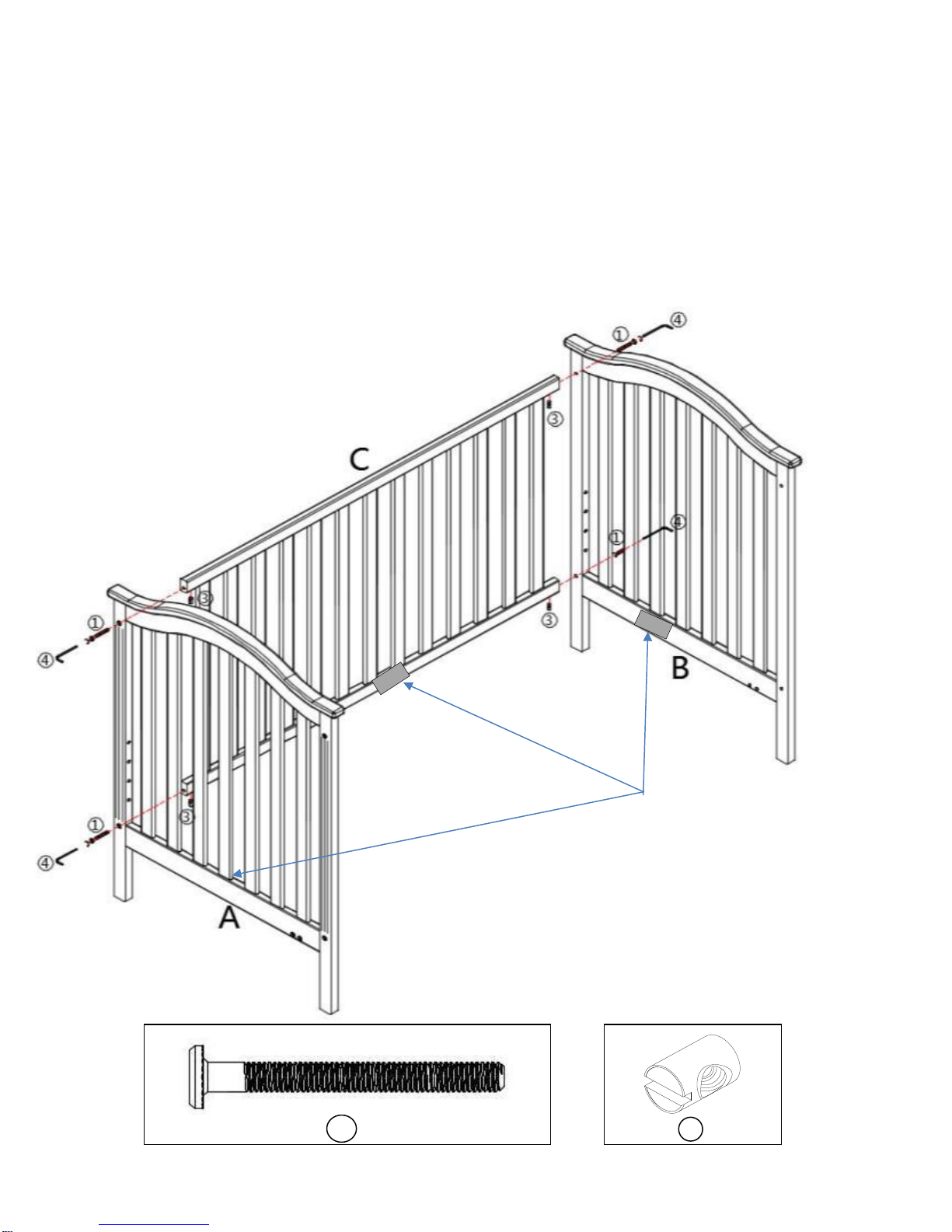

STEP 1
2-IN-1 CONVERTIBLE CRIB
DA7884B2 / DA7884B2-G / DA7884B2-E
Insert barrel nuts (3) into the back panel (C) as shown.
Attach side panels (A & B) to the back panel (C) with bolts (1) using Allen key (4).
31
NOTE:
The side panels (A & B) and back
panel (C) are labeled "INSIDE." To
ensure proper assembly, make
sure they are attached so that the
INSIDE labels face inside the crib.

STEP 2
2-IN-1 CONVERTIBLE CRIB
DA7884B2 / DA7884B2-G / DA7884B2-E
Insert barrel nuts (3) into the bottom rail (E) as shown below.
Attach bottom rail (E) to the left side panel (A) and right side panel (B) with bolts (1).
Use Allen key (4) to tighten all bolts (1).
13

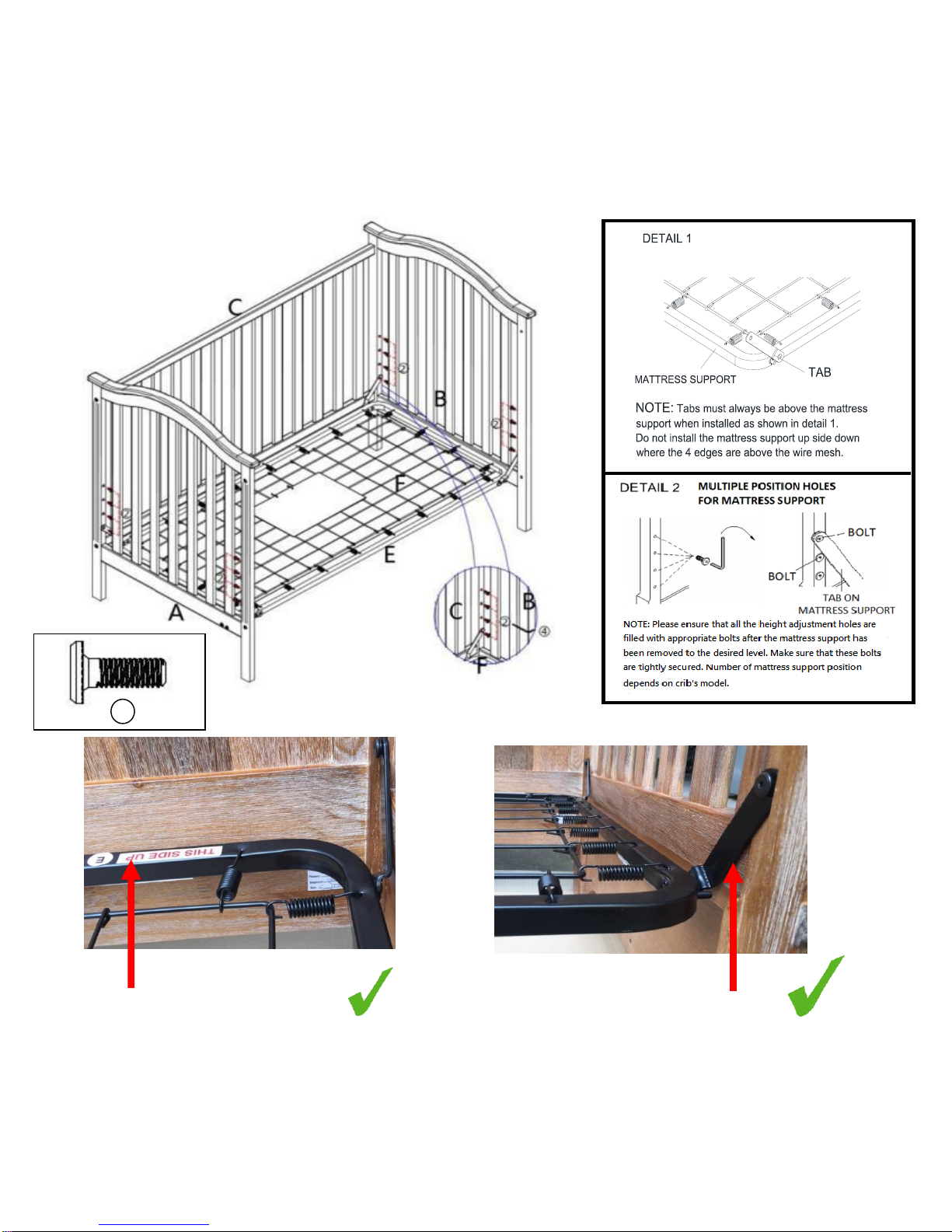

STEP 3
Attach mattress support (F) to the posts with mattress support bolts (2).
Use Allen key (4) to tighten the mattress support bolts (2).
2-IN-1 CONVERTIBLE CRIB
DA7884B2 / DA7884B2-G / DA7884B2-E
NOTE: The above photos and drawings showing how to properly attach the
mattress support are for reference only. Crib styles and colors will vary.
CORRECT
"THIS SIDE UP" label
shows which side to
face upward.
CORRECT
*Tabs on corners of
mattress support should
point up.
2

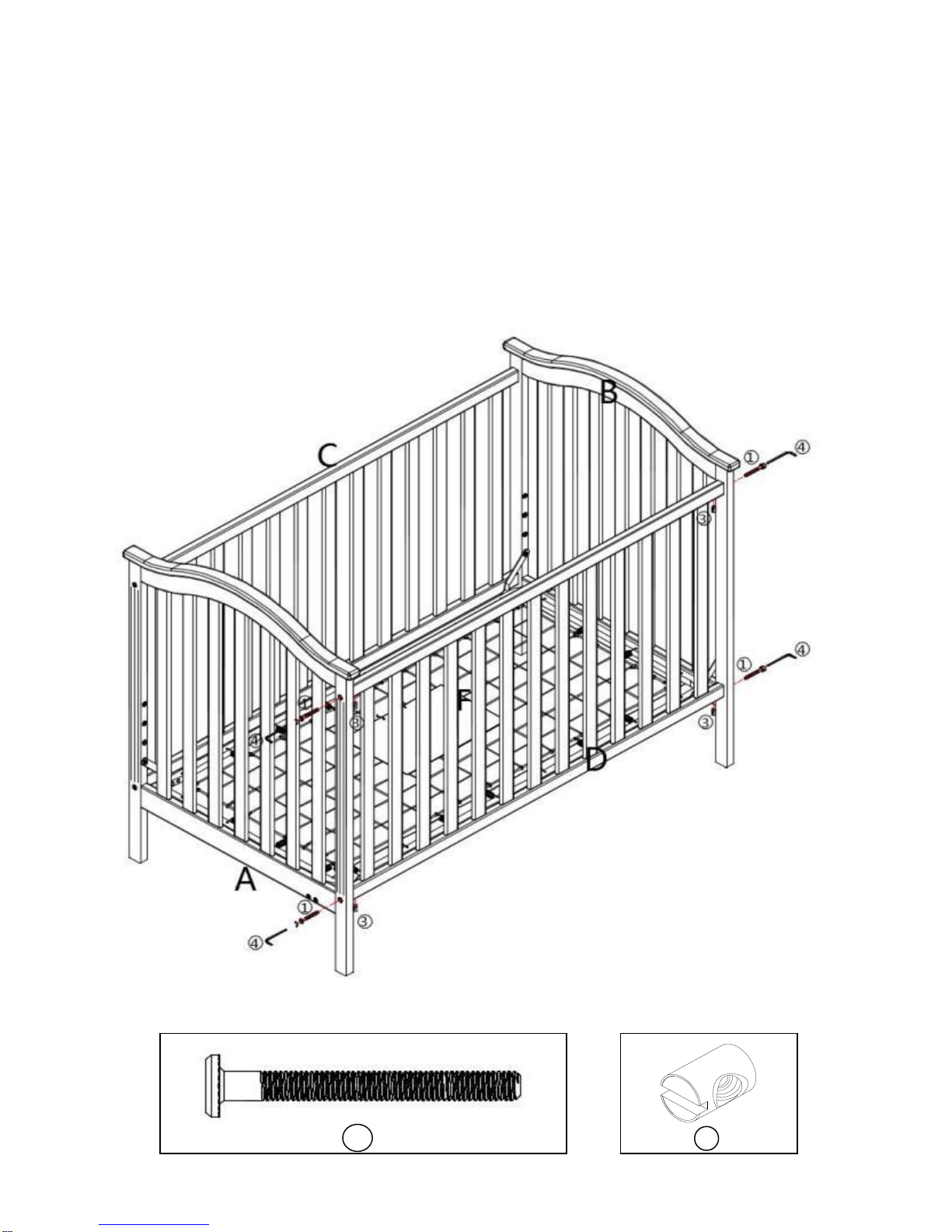

STEP 4
2-IN-1 CONVERTIBLE CRIB
DA7884B2 / DA7884B2-G / DA7884B2-E
Insert barrel nuts (3) into front panel (D) as shown.
Attach front panel (D) to the side panels (A & B) with bolts (1). Use Allen key (4) to tighten the
bolts (1).
31
NOTE:
The front panel (C) is labeled
"INSIDE." To ensure proper
assembly, make sure it is attached
so that the INSIDE label faces
inside the crib.

WARNINGS:
*
CAUTION- ANY MATTRESS USED IN THIS CRIB MUST BE AT LEAST 27-1/4
INCHES BY 51-5/8 INCHES (69CM BY 131CM) WITH A THICKNESS NOT
EXCEEDING 6 INCHES (15CM).
*The day bed is not intended for children under 15 months of age or over 50 lbs (22.7 kgs).
STEP 1: Detach the front panel (D) from left/right side panel (A & B) with Allen key (4).
STEP 2: If mattress support (F) is not in the lowest position, unscrew mattress support bolts
(2) from left/right panel (A & B) and move to the lowest position.
STEP 3: Ensure all bolts are tightly secured.
STEP 1: Follow steps 1 to 3 of the crib assembly instruction.
2-IN-1 CONVERTIBLE CRIB
DA7884B2 / DA7884B2-G / DA7884B2-E
DAY BED ASSEMBLY INSTRUCTION: STARTING FROM CRIB
DAY BED ASSEMBLY: STARTING FROM SCRATCH

That's it ! You've finished assembling your crib!
2-IN-1 CONVERTIBLE CRIB
DA7884B2 / DA7884B2-G / DA7884B2-E
CAUTION: This unit is intended for use only with the products
and/or maximum weights indicated. Use with other products and/or
products heavier than the maximum weights indicated may result in
instability or cause possible injury.
DO NOT RETURN PRODUCT TO THE STORE.
If a part is missing or damaged, contact our customer service
department. We will replace the part FREE of charge.
Tel #: [phone]
E-Mail: [email protected]
Fax #: [phone]
NEED HELP!
CALL US FOR ASSISTANCE
1-800-295-1980
DO NOT RETURN PRODUCT TO STORE
E-MAIL:[e-mail]
NOTE:
DO NOT throw away this
instruction manual.Use the crib
pouch attached to the mattress
support to store this manual for
future use.
Stop using crib when child begins
to climb out or reaches the height
of 35 in. (89cm).
ANY MATTRESS USED IN THIS
CRIB MUST BE AT LEAST 27-1/4
INCHES BY 51-5/8 INCHES (69CM
BY 131CM) WITH A THICKNESS
NOT EXCEEDING 6 INCHES
(15CM).
The DAY BED is not intended for
children under 15 months of age or
over 50 pounds (22.7 kgs).
Maximum weight not to exceed 50
pounds when used as a crib.

MODEL #: DA7884B2 / DA7884B2-G / DA7884B2-E
PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE
PLEASE CONTACT CUSTOMER SERVICE REPRESENTATIVES AT THE FOLLOWING
NUMBERS SHOULD THERE BE ANY MISSING OR DEFECTIVE PART(S).
Request Date:
Name:
Shipping Address:
Street & Number:
City & State:
Zip Code:
Day Time Phone Number:
(including area code)
Date & Place of Purchase:
Part(s) description and quantity: (Please be sure to list model number or SKN number)
Customer Service Representative Mailing Address:
Customer Service Department No. 413, 12345 Albert-Hudon Boulevard, Suite 100, Montreal, QC, Canada, H1G 3L1
Customer Service
Customer Service Phone Number 1-800-295-1980
Email: [email protected]
Customer Service Fax Number 514-353-7819

Fecha de compra:
CUNA CONVERTIBLE
2-IN-1
DOREL ASIA
Modelo No:
DA7884B2 (Blanco)
DA7884B2-G (Gris)
DA7884B2-E (Espresso)
NOTA:
Numero de lote:
0-65857-17711-4
0-65857-17775-6
0-65857-17776-3
_______ / _______ / _______
_____________________________________
(TOMADO DEL CARTON)
CODIGO UPC:
ESTE MANUAL DE INSTRUCCIONES
CONTIENE INFORMACIÓN DE
SEGURIDAD IMPORTANTE. POR
FAVOR LÉALO Y CONSÉRVELO PARA
REFERENCIA FUTURA.
NEED HELP!
CALL US FOR ASSISTANCE
1-800-295-1980
DO NOT RETURN PRODUCT TO STORE
E-MAIL:[e-mail]
NO DEVUELVA EL PRODUCTO A LA TIENDA.
Si falta una pieza o está dañada, contacte nuestro departamento
de servicio a la clientela. Reemplazaremos la pieza SIN cargo.
Tel #: [phone]
Correo electrónico: [email protected]
Fax #: [phone]

*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*NUNCA utilizar la cama para un niño menor de 15 meses o que pese más de 50 lbs.
*SIEMPRE siga las instrucciones de ensamblaje.
*
*NUNCA cuelgue cordones por encima de una cama.
*
*CAUTION
Los niños pueden asfixiarse si quedan atrapados en espacios entre los lados de la cuna y un colchón demasiado pequeño.
Siga las advertencias en todos los productos en una cuna.
ALGUNOS NIÑOS HAN MUERTO EN LA CAMA PORQUE QUEDARON ATRAPADOS. La cabeza o el cuello de un niño pueden
quedar atrapados en espacios entre las partes de la cama.
PELIGRO DE ESTRANGULACIÓN. NUNCA coloque la cama cerca de una ventana donde los cordones de persianas o cortinas
podrían estrangular al niño.
NUNCA cuelgue objetos con un cordón, cuerda o cinta al cuello del niño, tales como capuchas con cordón o chupetes. Estos
objetos pueden quedar atrapados entre las partes de la cama.
PELIGRO DE BLOQUEO. Para evitar los espacios peligrosos, todo colchón utilizado con esta cama debe ser un colchón de
tamaño normal de por lo menos 51-5/8 pulgadas (1310 mm) de largo, 27-1/4 pulgadas (690 mm) de ancho y un máximo de 6
pulgadas (150 mm).
Para prevenir el riesgo de extrangulación ajuste todos las uniones. La ropa o partes del cuerpo del niño pueden quedar atrapados
en uniones flojas.
Si cambia la terminación de la cuna, utilice un material no tóxico recomendado para productos para niños.
Cuando el niño sea capaz de pararse, coloque el colchón en la posición más baja y retire almohadillas, juguetes grandes y otros
objetos que podrían servir para que el niño trepe.
Nunca use bolsas ni películas plásticas como cobertura para el colchón, porque pueden causar asfixia.
Remplazar la barandilla para dentición si está dañada o floja (si una barandilla de dentición está incluida con este modelo)
PRECAUCIÓN: TODO COLCHÓN UTILIZADO EN ESTA CUNA DEBE SER DE POR LO MENOS 27-1/4 PULGADAS POR 51-5/8
PULGADAS (69CM POR 131CM) CON UN ESPESOR NO MAS DE 6 PULGADAS (15CM).
Antes de cada uso o de armarla, inspeccione la cuna y asegúrese de que no hayan piezas dañadas, uniones flojas, piezas que
falten o bordes filosos. NO use la cuna si faltan piezas o están rotas. Pida al vendedor o escriba a nuestro representante de servicio
al cliente (dirección y número de teléfono arriba indicados) para obtener piezas de recambio e instrucciones si es necesario. NO
substituya piezas.
Los bebés pueden asfixiarse con accesorios blandos. Nunca agregue almohadas, edredones o relleno.
Cuando el niño pueda pararse o llegue a 35" (89 cm) de altura, no debe seguir usando esta cuna.
Para reducir el riesgo de SMSL, los pediatras recomiendan que los bebés con buena salud duerman boca arriba, a menos que su
médico le dé otras recomendaciones.
NO coloque la cuna cerca de una ventana donde el niño podría ahorcarse con los cordones de persianas o cortinas.
¡El niño puede ahorcarse con los cordones! NO coloque la cuna donde un cordón quede al cuello del niño, como el cordón de una
capucha o chupete. NO cuelgue cordones sobre una cuna ni ate juguetes con cordones.
Montreal, Quebec
Canada H1G 3L1
CORREO ELECTRONICO: [email protected]
ADVERTENCIA
Si no se siguen estas advertencias e instrucciones al armar la cuna, el niño podría sufrir lesiones graves o morir.
Lea todas las instrucciones antes de armar la cuna. CONSERVE LAS INSTRUCCIONES PARA USO FUTURO.
SERVICIO AL CLIENTE
Si faltan piezas o si tiene alguna pregunta sobre este producto, ¡comuníquese con nuestro representante de servicio!
LLAME AL 1-800-295-1980
También puede pedir piezas escribiendo a la siguiente dirección. Por favor incluya el número de modelo, color y una
descripzaión detallada de la pieza.
Departamento de Servicio al Cliente No. 413
12345 Albert-Hudon Boulevard, Suite 100

*
*
*
*
*
*
Dorel garantiza que el producto está libre de defectos de material y mano de obra y se compromete a remediar
cualquier defecto de este tipo. Esta garantía cubre 1 año a partir de la fecha de compra original. Esta garantía es
válida solamente con presentación de una prueba de compra. Se limita a la reparación o reemplazo de
componentes defectuosos del mueble y no incluye ningún trabajo de armado. Esta garantía no se aplica a ningún
producto que haya sido mal armado, sometido a mal uso o abuso, o que haya sido alterado o reparado de
cualquier manera. Esta garantía le da las derechas legales específicas y usted puede también tener otras
derechas que varíen de estado al estado.
ADVERTENCIA: Si este producto está dañado y/o ciertas
piezas faltan o están rotas, NO LO USE.
Tiempo estimado para armarla: 45 minutos.
CUIDADO Y LIMPIEZA
Quítele el polvo regularmente con un paño limpio y seco para evitar que haya acumulación. De vez en cuando se
puede usar un paño húmedo para limpiar la superficie. Séquelo inmediatamente. No utilice productos abrasivos
que puedan dañar el lustre. La exposición excesiva a la luz solar y a cambios extremos de temperatura y humedad
puede dañar la madera del mueble.
MANTENIMIENTO
Verifique los pernos y tornillos periódicamente y ajústelos si es necesario.
GARANTÍA LIMITADA
NOTAS
Asegúrese de tener todas las piezas y componentes antes de comenzar a armarla.
Ármela sobre superficies blandas y suaves para evitar dañar el pulido del producto.
No use herramientas eléctricas.
Precaución: Un adulto debe armarla.
Se necesitan dos personas para armarla.

LISTA DE TORNILLOS Y ACCESORIOS
1 2
3 4
Ø1/4" X 13mm X 10mm
TUERCAS BARRILETE
12 PZS
LLAVE ALLEN
1 PZ
CUNA CONVERTIBLE 2-IN-1
DA7884B2 / DA7884B2-G / DA7884B2-E
Ø1/4" X 13mm X 57mm
Ø1/4" X 13mm X 15mm
PERNO
12 PZS
PERNO
16 PZS

LISTA DE PIEZAS
A B C
D E F
PANEL DELANTERO
1 PZ
LARGUERO INFERIOR
1 PZ
SOPORTE COLCHÓN
1 PZ
CUNA CONVERTIBLE 2-IN-1
DA7884B2 / DA7884B2-G / DA7884B2-E
PANEL LATERAL
IZQUIERDO
1 PZ
PANEL LATERAL DERECHO
1 PZ
PANEL POSTERIOR
1 PZ

ETAPA 1
CUNA CONVERTIBLE 2-IN-1
DA7884B2 / DA7884B2-G / DA7884B2-E
Inserte las tuercas barrilete (3) en el panel posterior (C) tal como se muestra.
Fije los paneles laterales (A y B) al panel posterior (C) con los pernos (1), utilice la llave Allen
(4).
31
NOTE:
Los paneles laterales (A y B) y el
panel posterior (C) tienen una
etiqueta "INSIDE" para asegurar
el montaje correcto,
asegúrese de
que estén colocados de manera
que las etiquetas INSIDE estén en
el interior de la cuna.

ETAPA 2
CUNA CONVERTIBLE 2-IN-1
DA7884B2 / DA7884B2-G / DA7884B2-E
Inserte las tuercas barrilete (3) en el larguero inferior (E) tal como se muestra a continuación.
Fije el larguero inferior (E) al panel lateral izquierdo (A) y al panel lateral derecho (B) con los
pernos (1).
Utilice la llave Allen (4) para apretar todos los pernos (1).
13

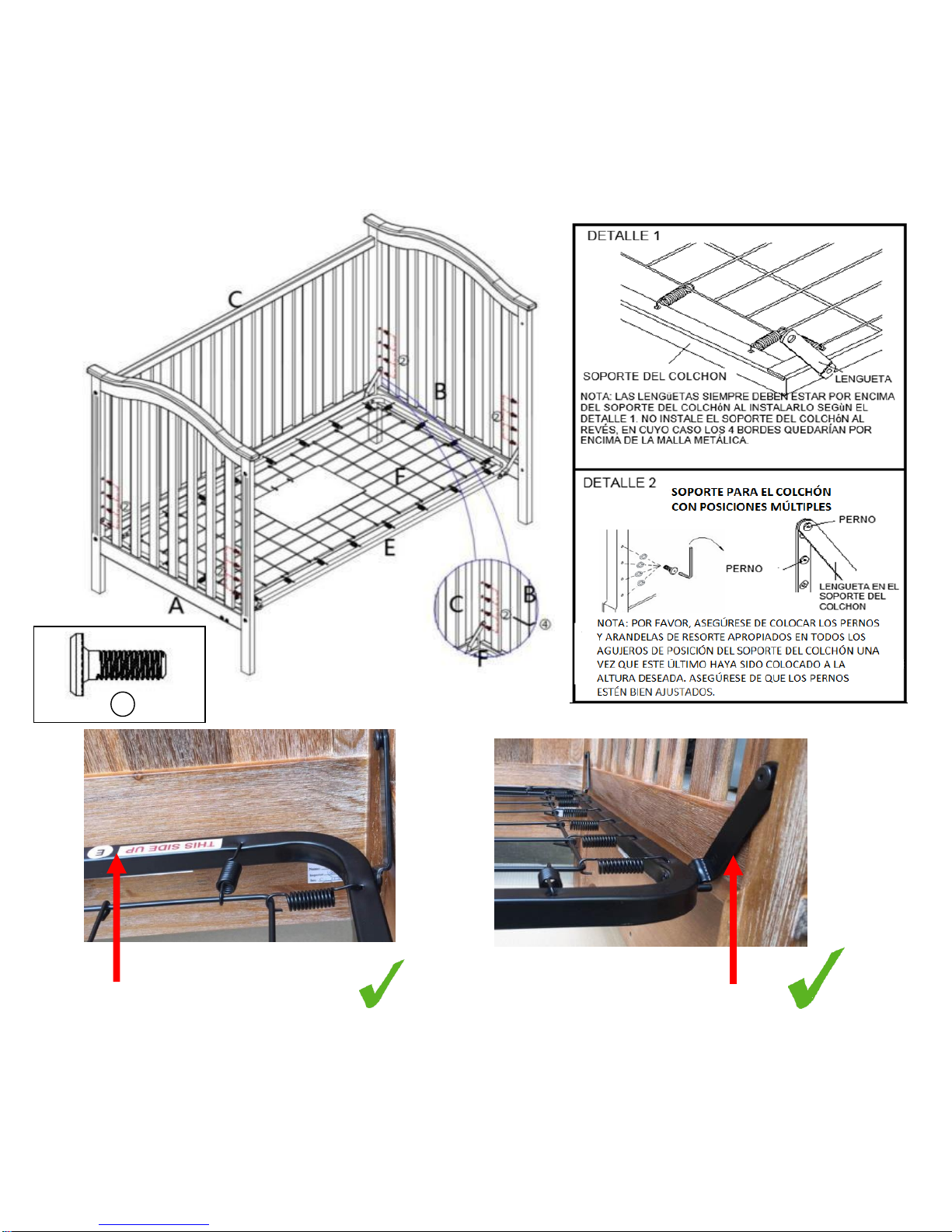

ETAPA 3
CUNA CONVERTIBLE 2-IN-1
DA7884B2 / DA7884B2-G / DA7884B2-E
Fije el soporte del colchón (F) a los postes con pernos de soporte del colchón (2).
Utilice la llave Allen (4) para apretar los pernos de soporte del colchón (2).
NOTA: Los anteriores fotos y dibujos que muestran cómo colocar correctamente el soporte
del colchón son sólo para referencia. Estilos de cuna y colores pueden variar.
CORECTO
*La etiqueta "ESTE
LADO HACIA ARRIBA"
muestra el lado que debe
ir hacia arriba.
CORECTO
*Las lengüetas ubicadas en
los ángulos del soporte del
colchón deben ir hacia arriba.
2
