DURAVIT SensoWash 2129590000 User manual

Leben im Bad
Living bathrooms
Stand-WC
Floor-standing toilet
Cuvette sur pied
Staande WC
Inodoro de pie
Vaso a pavimento
Sanita ao chão
Fritstående toilet
Lattia-WC
Frittstående toalett
Golvmonterad wc-stol
Põranda külge kinnitatav WC-pott
Miska toaletowa stojąca
 
Stojící WC
Stojanové WC
Padlóra szerelhető WC
Podni zahod
Vas WC de pardoseală
Stoječa WC školjka
  
Uz grīdas uzstādāms tualetes pods
Pastatomas unitazas
Ayaklı-WC
䵚㆞泻㬅
鵺ꍲ뿊꽆ꙵ韥
SensoWash
®
Montageanleitung
Mounting instructions
Notice de montage
Montagehandleiding
Instrucciones de montaje
Istruzioni di montaggio
Instruções de montagem
Monteringsvejledning
Asennusohje
Monteringsanvisning
Monteringsanvisning
Paigaldusjuhend
Instrukcja montażu
  
Montážní návod
Návod na montá
Szerelési útmutató
Upute za montažu
Instrucţiuni de montaj
Navodila za montažo
  
Montāžas instrukcija
Montavimo instrukcija
Montaj kılavuzu
⸘孔広㢝
꫙렍꫙ꐺ꫑

SensoWash Stand-WC
# 2129590000 + # 0933000005
# 2141590000 + # 0920000005
# 2141590000 + # 0920100005 + # 1005240000
# 2156590000 + # 0935000005
# 2156590000 + # 0935100005 + # 1005240000
2SensoWash_MAL_SWC_54025/14.05.4

SensoWash_MAL_SWC_54025/14.05.4 3
en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhko
Wichtige Hinweise Elektroinstallation/Wasserinstallation 4
Important information Electrical installation/water installation 6
Remarques importantes Installation électrique/Installation hydraulique 8
Belangrijke aanwijzingen Elektrische installatie/waterinstallatie 10
Información importante Instalación eléctrica/Instalación de agua 12
Indicazioni importanti Installazione elettrica/Installazione idraulica 14
Indicações importantes Instalação eléctrica/Instalação de água 16
Vigtige henvisninger Elinstallation/vandinstallation 18
Tärkeä ohje Sähköasennus/vesiasennus 20
Viktig informasjon Elektroinstallasjon/vanninstallasjon 22
Viktig information Elinstallation/vatteninstallation 24
Olulised nõuanded Elektri-/veeinstallatsioon 26
Ważne informacje Instalacja elektryczna//instalacja wodna 28
   /   30
Důležité pokyny Elektroinstalace/Vodovodní instalace 32
Dôležité upozornenia Elektroinštalácia/vodoinštalácia 34
Fontos tudnivalók Elektromos szerelés/vízszerelés 36
Važne napomene Elektroinstalacija/vodovodne instalacije 38
Indicaţii importante Instalarea electrică/instalaia de apă 40
Pomembni napotki Električna inštalacija/priklop vode 42
  /  44
Svarīgi norādījumi Elektroinstalācija/ūdens instalācija 46
Svarbūs nurodymai Elektros instaliacija/vandens įrengimas 48
Önemli bilgiler Elektrik tesisatı/Su tesisatı 50
摜尐広㢝 䟄㺣⸘孔㻃丰⸘孔 52
늱넍ꩡ뼢 놹韥녚렍꫙렍끞ꯍ꫙렍 54
Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,
, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, , Montāža, Montavimas, Montaj,⸘孔꫙렍 56

Wichtige Hinweise
Zur Montageanleitung
Diese Montageanleitung ist Bestandteil des Duravit
Dusch-WC und ist vor der Montage sorgfältig zu lesen.
Erklärung der Signalwörter und Symbole
GEFAHR! Bei hohem Risiko, tödlichen Gefahren,
schweren Verletzungen
HINWEIS! Zur Vermeidung von Sachschäden
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem Kapitel
Verweis auf Kapitel Wasserinstallation
Aufforderung zum Sichten (z. B. auf Kratzer)
Aufforderung zum Auffangen von Wasser
Schlauch nicht abknicken
Zielgruppe und Qualifikation
Das Dusch-WC und der dazugehörige Wasseranschluss
dürfen nur durch ausgebildete Sanitärinstallateure mon-
tiert werden. Die Elektroinstallation darf nur von ausge-
bildeten Elektroinstallateuren durchgeführt werden.
HINWEIS!
Die Installationsvorschriften örtlicher Versorgungsunter-
nehmen, die länderspezfischen Normen und die Nieder-
spannungsrichtlinien sind uneingeschränkt einzuhalten.
HINWEIS!
Montieren Sie das Dusch-WC NICHT in frostgefährdeten
Räumen. Die Raumtemperatur sollte minimal 4 °C betra-
gen.
Sicherheitshinweise
GEFAHR!
Lebensgefahr durch Stromschlag.
>Einzelne Komponenten des Dusch-WC NICHT demon-
tieren.
Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.duravit.com zum
Download bereit.
Die Montage des Dusch-WC-Aufsatz wird in einer
separaten Anleitung beschrieben.
4
Stand-WC-Befestigungswinkel festschrauben
(Grafik 4)
>Beiliegende Anleitung beachten.
6
Wasseranschluss fixieren (Grafik 6)
>Zur Montage von T-Stück mit Schritt 8 fortfahren.
8
Wasseranschluss fixieren (Grafik 8)
>Zur Montage ohne T-Stück mit Schritt 10
fortfahren.
13
Spülkasten auf WC montieren (Grafik 13)
>Beiliegende Anleitung beachten.
22
WC am Befestigungswinkel fixieren (Grafik 22)
>Beiliegende Anleitung beachten.
4SensoWash_MAL_SWC_54025/14.05.4
de

Elektroinstallation Wasserinstallation
Lage Elektroanschluss/Wasseranschluss
60 60
325
IG 1/2”
Vorinstallation
>Permanente Zuleitung für Stromversorgung verlegen:
λϡ Lage des Elektroanschluss beachten
λϡ Zuleitung mind. 800 mm herausschauen lassen
>Absicherung installieren.
λϡ separate Absicherung vorschalten
λϡ allpolig trennende Fehlerstrom-Schutzeinrichtung
(RCD) vorschalten
18
Kabel anschließen (Grafik 18)
>Leiter L, N, PE beachten.
20
Anschlussdose montieren (Grafik 20)
>Anschlussdose im Stand-WC an vorgesehener
Stelle fixieren.
Stromversorgung 220 – 240 V ~ 50/60 Hz
Max. Nennleistung 1,65 kW
Absicherung IN= 16 A
RCD IN= 30 mA
Schutzart IP X4
Schutzklasse 1
Kaltwasser DN 15(1/2”)
Wasserdruck 0,07 - 0,75 MPa
(0,7 - 7,5 bar)
Wasserhärte max. 2,4 mmol/l
HINWEIS!
>Bei Wasserhärte ≥ 2,4 mmol/l (≥ 14° dH
bzw. 24° fH) Wasserenthärtungsanlage
installieren.
Vorinstallation
>Wasseranschluss und Wasserablauf in angegebenen
Bereichen installieren.
GEFAHR!
Gesundheitsgefahr und möglicher Produktschaden.
>Dusch-WC mit kaltem Trinkwasser (PWC) aus
Hauptwasserleitung versorgen.
>Kein Abwasser, Grauwasser, Brauchwasser,
Meerwasser oder anderes, nicht oder nur mäßig
aufbereitetes Wasser anschließen.
7
Wasser anschließen (Grafik 7)
HINWEIS! Funktionsstörung vermeiden.
>Nur mitgelieferte Wasserzulaufschläuche
verwenden.
9
Wasser anschließen (Grafik 9)
HINWEIS! Funktionsstörung vermeiden.
>Nur mitgelieferte Wasserzulaufschläuche
verwenden.
SensoWash_MAL_SWC_54025/14.05.4 5
dede

Important information
About the mounting instructions
These mounting instructions come as part of the
Duravit Shower WC and should be read carefully prior to
installation.
Explanation of the key words and symbols
DANGER! At high risk of fatal hazards or
serious injuries
NOTE! To avoid property damage
Link to the Electrical Installation section
Link to the installation information in this section
Link to the Water Installation section
Inspection (e.g. for scratches)
Inspection to collect water
Do not kink hose
Target readership and qualifications
The Shower WC and associated water connection may only
be installed by qualified plumbers. The electrical installa-
tion may only be carried out by qualified electricians.
NOTE!
Local installation regulations, country-specific standards
and the low voltage directives must be observed at all
times.
NOTE!
Do NOT install the Shower WC in rooms where there is a
danger of frost. The room temperature must not be less
than 4 °C.
Safety instructions
DANGER!
Risk of fatal electric shock.
>Do NOT remove individual Shower WC components.
Installation instructions
Please read pre-installation data sheets prior to the
installation. These are available to download on the
Internet at www.duravit.com.
The Shower WC unit installation is described in separate
instructions.
4
Screwing on the floor-standing toilet mounting
bracket (Diagram 4)
>Please observe the enclosed instructions.
6
Fixing the water connection (Diagram 6)
>Continue with step 8 to install the T-profile.
8
Fixing the water connection (Diagram 8)
>Continue with step 10 to install without the
T-profile.
13
Installing the cistern to the toilet (Diagram 13)
>Please observe the enclosed instructions.
22
Fixing the toilet to the mounting bracket
(Diagram 22)
>Please observe the enclosed instructions.
6SensoWash_MAL_SWC_54025/14.05.4
en

Electrical installation Water installation
Position of electrical / water connection
60 60
325
IG 1/2”
Pre-installation
>Lay a permanent power supply line:
λϡ Please observe the position of the electrical connec-
tion
λϡ Leave at least 800 mm of feed cable exposed
>Install circuit breaker
λϡ Connect a separate upstream circuit breaker
λϡ Connect an upstream residual current device (RCCB)
separating all poles
18
Connecting the cable (Diagram 18)
>Please observe the L, N and PE conductors.
20
Installing junction box (Diagram 20)
>Fix the junction box in the floor-standing toilet in
the designated place.
Power supply 220 – 240 V ~ 50/60 Hz
Max. rated power 1.65 kW
Circuit breaker IN= 16 A
RCCB IN= 30 mA
Protection type IP X4
Protection class 1
Cold water DN 15 (1/2")
Water pressure 0.07 - 0.75 MPa
(0.7 - 7.5 bar)
Water hardness max. 2,4 mmol/l
NOTE!
>Install a water water softener with water
hardness ≥ 2.4 mmol/l (≥ 14° dH and/or
24° fH).
Pre-installation
>Install the water connection and water outlet in the
specified areas.
DANGER!
Health risk and potential product damage.
>Supply the Shower WC with cold drinking water from the
main water system.
>Do not connect any waste water, grey water, industrial
water, sea water or other untreated or semi-treated
water.
7
Connecting the water (Diagram 7)
NOTE! Avoiding any malfunctions!
>Only use the water supply hoses provided.
9
Connecting the water (Diagram 9)
NOTE! Avoiding any malfunctions!
>Only use the water supply hoses provided.
SensoWash_MAL_SWC_54025/14.05.4 7
en

Remarques importantes
Concernant la notice de montage
Cette notice de montage fait partie de l’abattant douche
Duravit et doit être lue attentivement avant le montage.
Explication des avertissements et symboles
DANGER! En cas de risques élevés, dangers
mortels,blessures graves
REMARQUE! Pour évider les dégâts matériels
Référence au chapitre Installation électrique
Référence à la Consigne de montage dans ce
chapitre
Référence au chapitre Installation hydraulique
Invitation à vérifier (p. ex. les rayures)
Invitation à recueillir de l’eau
Ne pas couder le flexible
Groupe cible et qualification
L’abattant douche et le raccord d’eau correspondant
doivent exclusivement être montés par des installateurs
sanitaires dûment formés. L'installation électrique doit
uniquement être réalisée par des installateurs électriques
qualifiés.
REMARQUE!
Les prescriptions d’installation des sociétés de distribution
locales, les normes nationales et les directives basse ten-
sion doivent être respectées sans réserve.
REMARQUE!
NE PAS monter l’abattant douche dans des locaux exposés
au gel. La température ambiante ne doit pas être infé-
rieure à 4°C.
Instructions de sécurité
DANGER!
Danger de mort par électrocution.
>NE PAS démonter les différents composants de
l’abattant douche.
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
Le montage de la réhausse de l’abattant douche est décrit
dans une notice séparée.
4
Serrer fermement l'équerre de fixation de la
cuvette sur pied (graphique 4)
>Tenir compte de la notice jointe.
6
Fixer le raccord d'eau (graphique 6)
>Poursuivre à l’étape 8 pour le montage du té.
8
Fixer le raccord d'eau (graphique 8)
>Poursuivre à l’étape 10 pour le montage sans té.
13
Monter le réservoir sur la cuvette de WC
(graphique 13)
>Tenir compte de la notice jointe.
22
Fixer le WC à l'équerre de fixation (graphique 22)
>Tenir compte de la notice jointe.
8SensoWash_MAL_SWC_54025/14.05.4
fr

Installation électrique Installation hydraulique

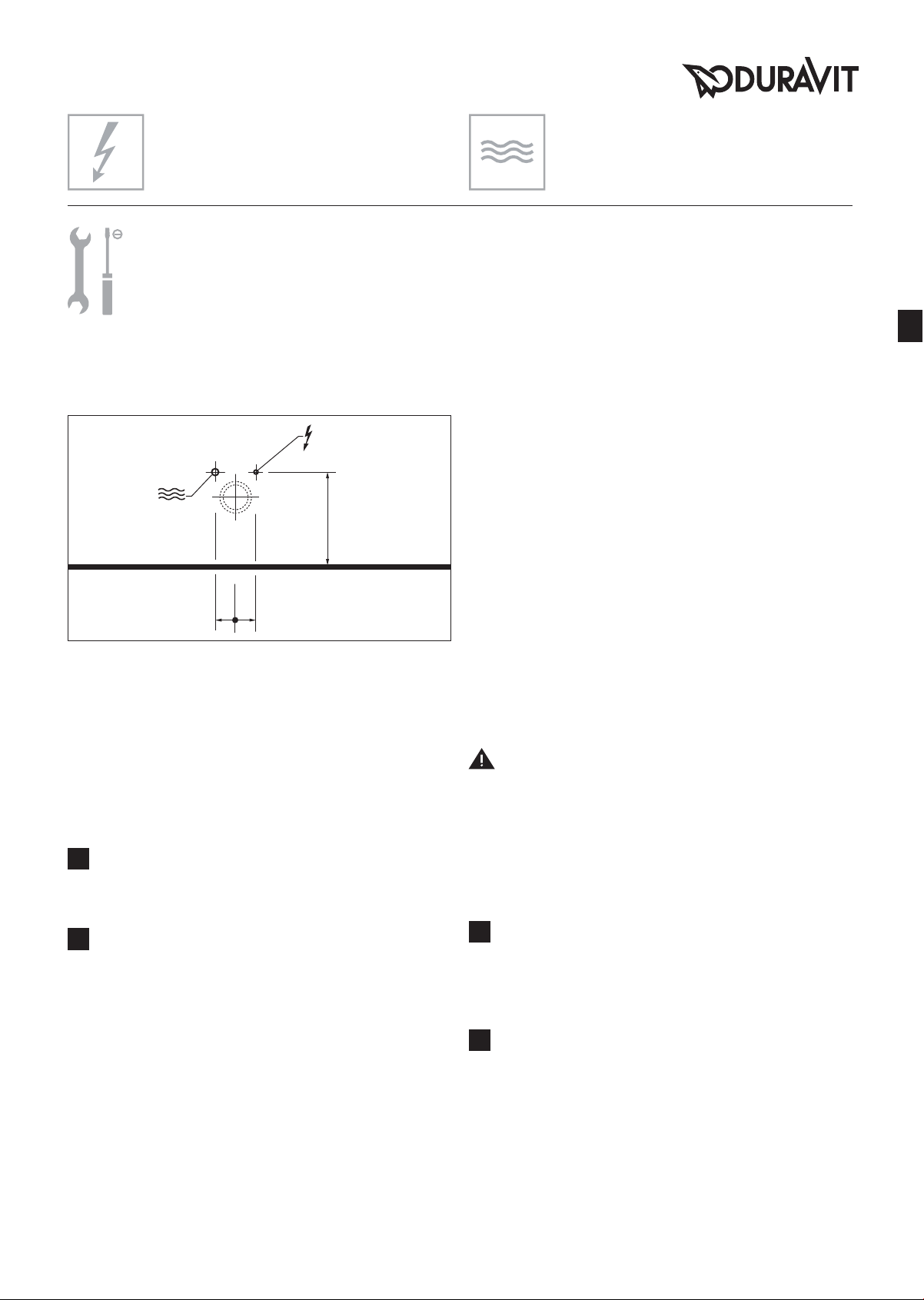

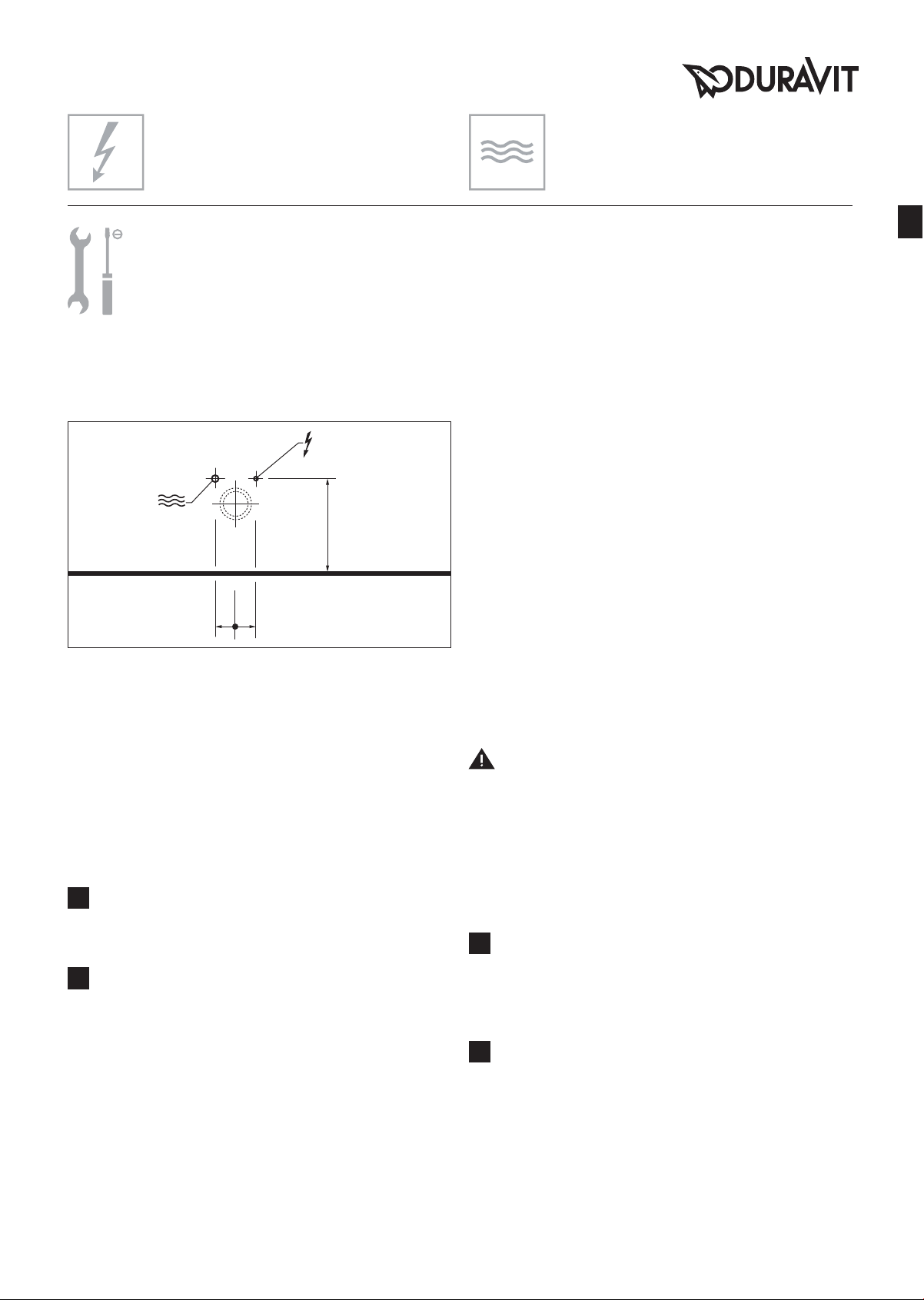

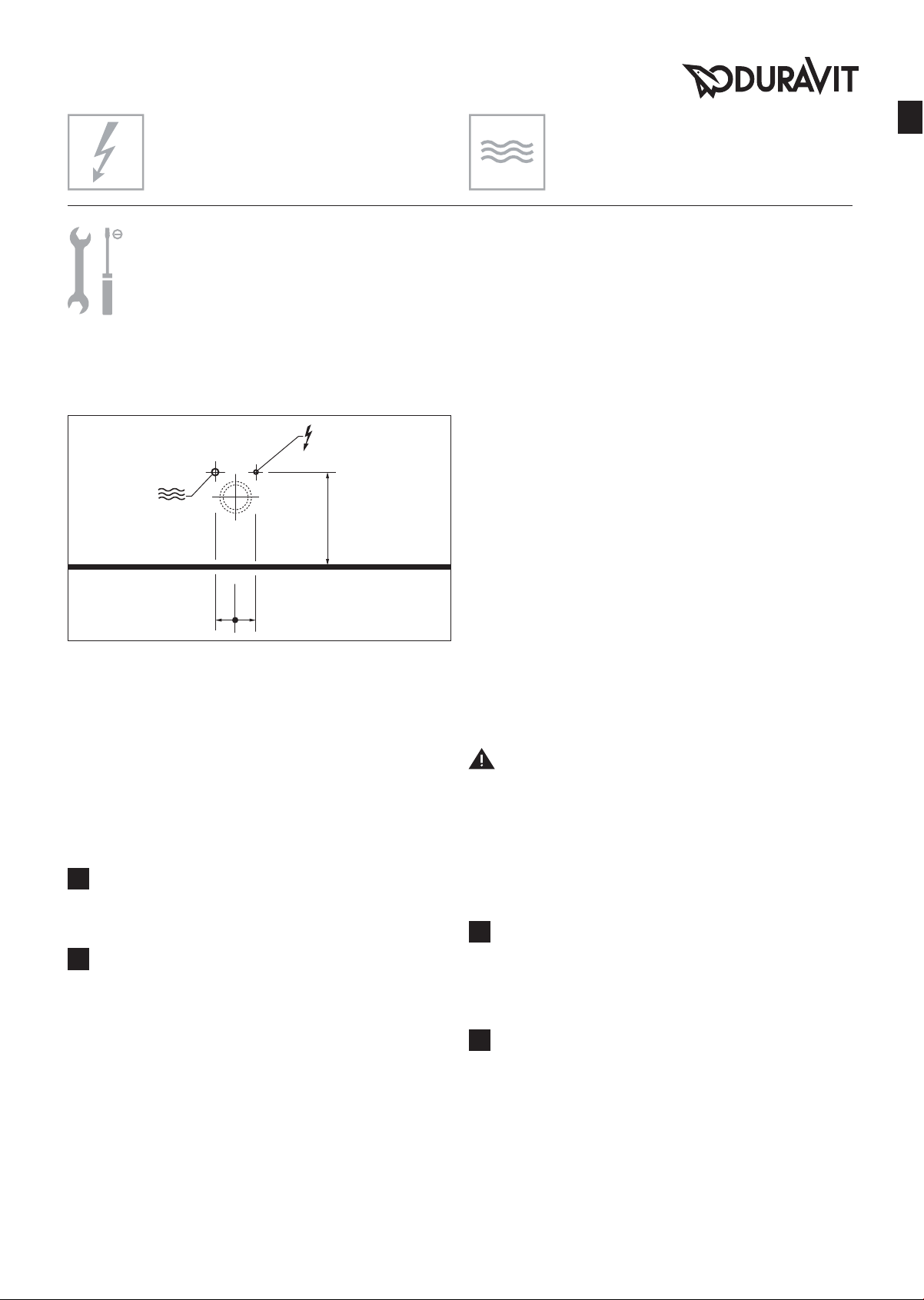

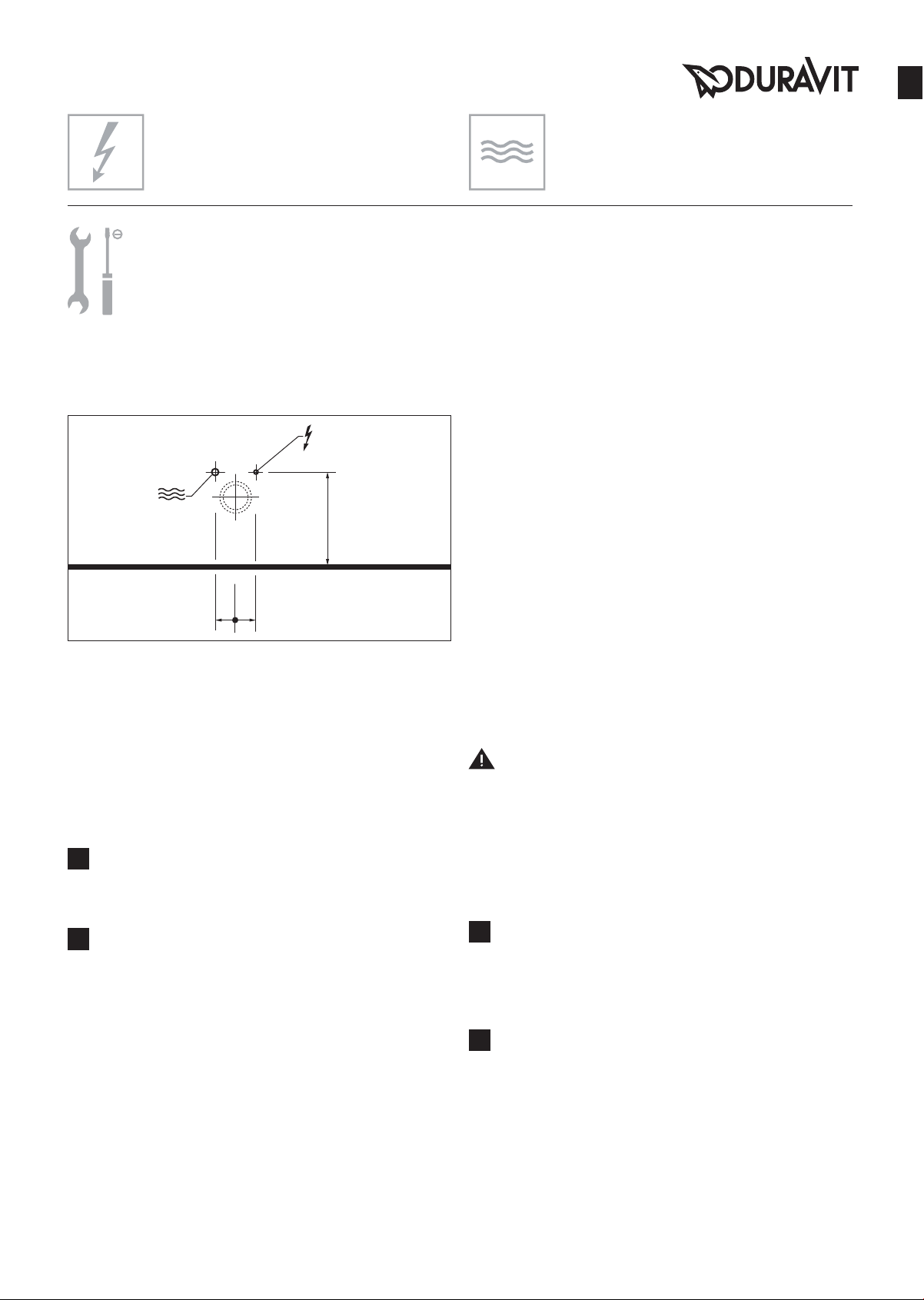

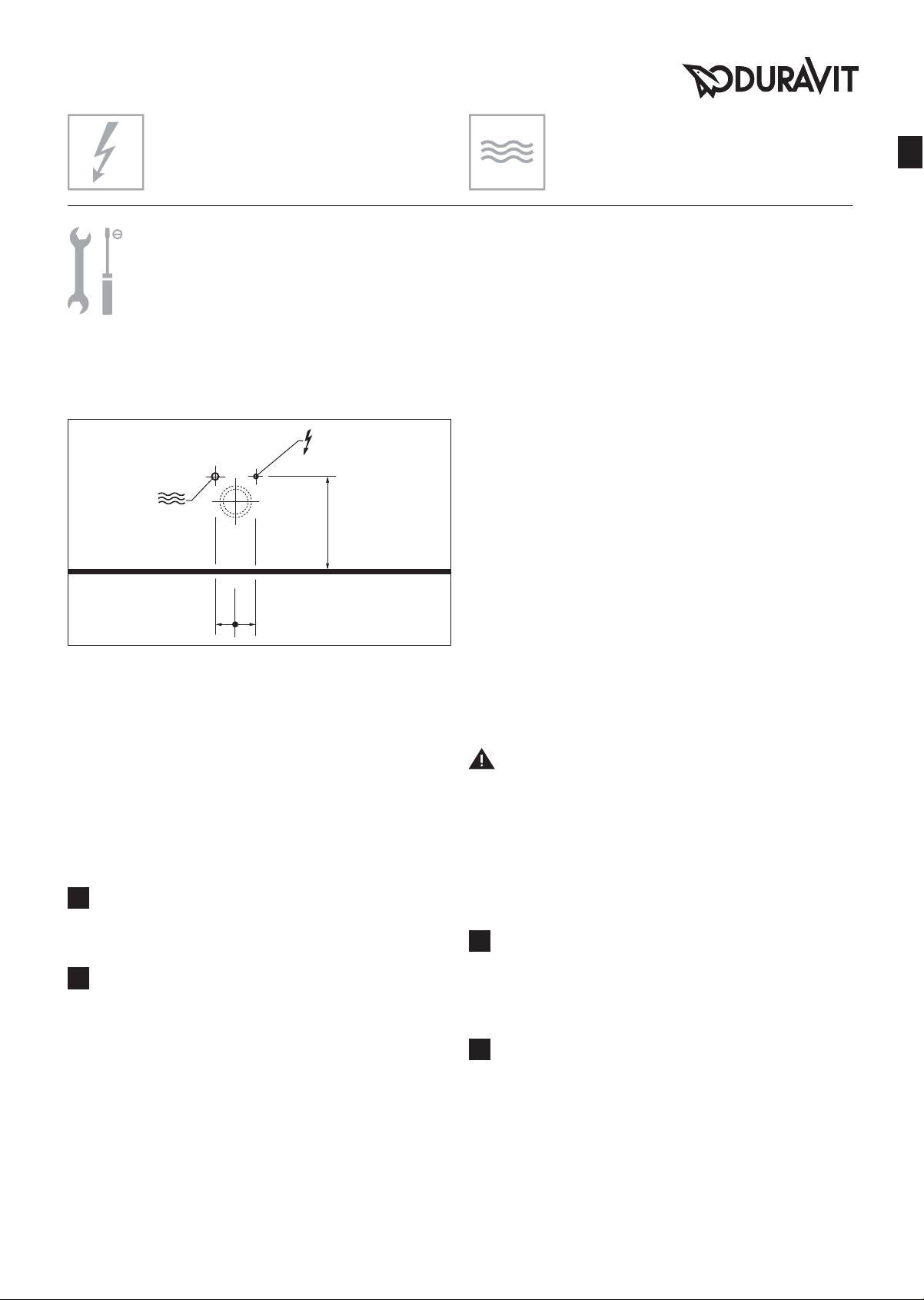

Position du raccord électrique/raccord d’eau
60 60
325
IG 1/2”
Pré-installation
>Poser la conduite de raccordement électrique perma-
nente:
λϡ Tenir compte de la position du raccord électrique
λϡ Faire dépasser la ligne d’arrivée sur au moins
800 mm
>Installer un disjoncteur.
λϡ connecter le fusible séparé en amont
λϡ connecter le dispositif de protection contre les cou-
rants de fuite à coupure sur tous les pôles
18
Brancher le câble (graphique 18)
>Tenir compte des conducteurs L, N, PE.
20
Monter la prise de raccordement (graphique 20)
>Fixer la prise de raccordement sur l'emplacement
prévu de la cuvette sur pied.
Alimentation électrique 220 – 240 V
~ 50/60 Hz
Puissance nominale max. 1,65 kW
Fusible IN= 16 A
RCD IN= 30 mA
Indice de protection IP X4
Classe de protection 1
Eau froide DN 15 (1/2")
Pression d’eau 0,07 - 0,75 MPa
(0,7 - 7,5 bar)
Dureté de l'eau 2,4mmol/l max.
REMARQUE!
>En cas de dureté de l’eau ≥ 2,4 mmol/l
(≥ 14° dH bzw. 24° fH), installer un
adoucisseur d’eau.
Pré-installation
>Installer le raccordement d’eau et l’évacuation d’eau
dans des zones indiquées.
DANGER!
Risque pour la santé et endommagement possible du
produit.
>Alimenter l’abattant douche avec de l’eau potable
provenant de la conduite d’eau principale.
>Ne pas raccorder d’eaux usées, d’eau grise, d’eau
sanitaire, d’eau de mer ou d’eau non ou faiblement
traitée.
7
Raccorder l’eau (graphique 7)
REMARQUE! Eviter tout dysfonctionnement.
>Utiliser uniquement les flexibles d'alimentation en
eau fournis.
9
Raccorder l’eau (graphique 9)
REMARQUE! Eviter tout dysfonctionnement.
>Utiliser uniquement les flexibles d'alimentation en
eau fournis.
SensoWash_MAL_SWC_54025/14.05.4 9
fr

Belangrijke aanwijzingen
Betreffende deze montagehandleiding
Deze montagehandleiding is een onderdeel van de
Duravit-douche-WC en moet vóór de montage zorgvuldig
worden doorgelezen.
Uitleg van de signaalwoorden en symbolen
GEVAAR! Bij hoog risico, dodelijk gevaar,
zware verwondingen
AANWIJZING! Ter voorkoming van materiële schade
Verwijzing naar het hoofdstuk Elektrische
installatie
Verwijzing naar montageaanwijzingen in dit
hoofdstuk
Verwijzing naar het hoofdstuk Waterinstallatie
Visuele controle noodzakelijk (bijv. i.v.m. krassen)
Verzoek om water op te vangen
Slang niet knikken
Doelgroep en kwalificatie
De douche-WC en de bijbehorende wateraansluiting mogen
alleen door opgeleide sanitairmonteurs worden gemon-
teerd. De elektrische installatie mag uitsluitend door
elektriciens worden uitgevoerd.
AANWIJZING!
De installatievoorschriften van de lokale nutsbedrijven, de
voor het betreffende land specifieke normen en de laagspan-
ningsrichtlijnen moeten volledig in acht worden genomen.
AANWIJZING!
Monteer de douche-WC NIET in ruimtes die aan vorst zijn
blootgesteld. De kamertemperatuur moet minimaal 4°C
zijn.
Veiligheidsvoorschriften
GEVAAR!
Levensgevaar door elektrische schokken.
>De afzonderlijke componenten van de douche-WC
mogen NIET worden gedemonteerd.
Montage-instructie
Voor de montage op de gegevensbladen van de
voorinstallatie letten. Deze kunt u op internet downloaden
van www.duravit.com.
De montage van het douche-WC-opzetstuk wordt in een
aparte handleiding beschreven.
4
Staande WC-montagehoek vastmaken (afb. 4)
>Neem de bijgevoegde handleiding in acht.
6
Wateraansluiting fixeren (afb. 6)
>Voor de montage van het T-stuk, ga verder bij
stap 8.
8
Wateraansluiting fixeren (afb. 8)
>Voor de montage zonder T-stuk, ga verder bij
stap 10.
13
Spoelbak op WC monteren (afb. 13)
>Neem de bijgevoegde handleiding in acht.
22
WC op montagehoek fixeren (afb. 22)
>Neem de bijgevoegde handleiding in acht.
10 SensoWash_MAL_SWC_54025/14.05.4
nl

Elektrische installatie Waterinstallatie
Positie elektrische aansluiting / wateraansluiting
60 60
325
IG 1/2”
Voorinstallatie
>Breng een permanente toevoerleiding voor de stroom-
voorziening aan:
λϡ neem de positie van de elektrische aansluiting in acht
λϡ laat de toevoerleiding min. 800 mm uitsteken
>Installeer de beveiliging.
λϡ er dient een aparte bescherming te worden voorge-
schakeld
λϡ er dient een op alle polen scheidende aardlekschake-
laar (RCD) te worden voorgeschakeld
18
Kabel aansluiten (afb. 18)
>Neem de draden L, N, PE in acht.
20
Contactdoos monteren (afb. 20)
>Fixeer de contactdoos in de staane WC op de
hiervoor bestemde plek.
Stroomvoorziening 220 – 240 V ~ 50/60 Hz
Max. nominaal
vermogen
1,65 kW
Beveiliging IN= 16 A
RCD IN= 30 mA
Beschermingsgraad IP X4
Beschermingsklasse 1
Koud water DN 15(1/2”)
Waterdruk 0,07 - 0,75 MPa
(0,7 - 7,5 bar)
Waterhardheid max. 2,4 mmol/l
AANWIJZING!
>Bij waterhardheid ≥ 2,4 mmol/l (≥ 14° dH resp.
24° fH) moet er een wateronthardingsinstallatie
worden geïnstalleerd
Voorinstallatie
>Installeer de wateraansluiting en waterafvoer in de
aangegeven bereiken.
GEVAAR!
Gezondheidsrisico en mogelijke materiële schade.
>Voorzie de douche-WC van koud drinkwater (PWC) uit de
hoofd-waterleiding.
>Sluit geen afvalwater, grijswater, industrieel water,
zeewater of ander, niet of matig gezuiverd water aan.
7
Water aansluiten (afb. 7)
AANWIJZING! Functiestoring vermijden.
>Gebruik alleen de meegeleverde
watertoevoerslangen.
9
Water aansluiten (afb. 9)
AANWIJZING! Functiestoring vermijden.
>Gebruik alleen de meegeleverde
watertoevoerslangen.
SensoWash_MAL_SWC_54025/14.05.4 11
nl

Información importante
Instrucciones de montaje
Estas instrucciones de montaje acompañan al WC con
ducha Duravit y es necesario leerlas cuidadosamente antes
del montaje.
Explicación de las indicaciones y símbolos de advertencia
¡PELIGRO! Riesgo elevado, peligro de muerte o
lesiones graves
¡ADVERTENCIA! Para evitar daños materiales
Indica el capítulo Instalación eléctrica
Indica una advertencia acerca del montaje en
este capítulo
Indica el capítulo Instalación de agua
Fíjese que no haya, por ejemplo, arañazos
Es imperativo recoger el agua
No doble el tubo flexible
Instaladores y cualificación
El WC con ducha y la instalación correspondiente de agua
solo pueden ser montados por instaladores de sanitarios
con la formación adecuada. La instalación eléctrica solo
podrán realizarla instaladores eléctricos cualificados.
¡ADVERTENCIA!
Deberán cumplirse sin restricciones las instrucciones de
instalación de las empresas de suministro locales, las nor-
mas específicas de cada país y las directivas de baja tensión.
¡ADVERTENCIA!
NO monte el WC con ducha en espacios con riesgo de que
se produzcan heladas. La temperatura ambiente no deberá
ser inferior a los 4 °C.
Advertencias de seguridad
¡PELIGRO!
Peligro de muerte por descarga eléctrica.
>NO desmontar los diferentes componentes del WC con
ducha.
Indicaciones de montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.duravit.com.
El montaje del accesorio para el WC con ducha se describe
en otras instrucciones.
4
Atornillar el ángulo de fijación del inodoro de pie
(imagen 4)
>Observar las instrucciones adjuntas.
6
Fijar la conexión de agua (imagen 6)
>Proseguir con el paso 8 para el montaje de
la pieza en T.
8
Fijar la conexión de agua (imagen 8)
>Proseguir con el paso 10 para el montaje sin
la pieza en T.
13
Montar la cisterna en el inodoro (imagen 13)
>Observar las instrucciones adjuntas.
22
Fijar el WC en el ángulo de fijación (imagen 22)
>Observar las instrucciones adjuntas.
12 SensoWash_MAL_SWC_54025/14.05.4
es

Instalación eléctrica Instalación del agua
Posición de la conexión eléctrica / conexión de agua
60 60
325
IG 1/2”
Preinstalación
>Colocar el tubo de admisión permanente de la alimenta-
ción de corriente:
λϡ Observar la posición de la conexión eléctrica
λϡ Hacer que la línea eléctrica sobresalga 800 mm
como mín.
>Instalar el dispositivo de seguridad.
λϡ Intercalar el dispositivo de seguridad separado
λϡ Intercalar el dispositivo de protección de corriente de
falla que desconecta todos los polos (RCD)
18
Conectar el cable (imagen 18)
>Observar los conductores L, N, PE
20
Montar la caja de conexión (imagen 20)
>Fijar la caja de conexión del inodoro de pie en el
lugar previsto.
Alimentación eléctrica 220 – 240 V
~ 50/60 Hz
Potencia nominal máx. 1,65 kW
Dispositivo de seguridad IN= 16 A
RCD IN= 30 mA
Clase de protección IP X4
Clase de protección 1
Agua fría DN 15(1/2”)
Presión del agua 0,07 - 0,75 MPa
(0,7 - 7,5 bar)
Dureza del agua máx. 2,4 mmol/l
¡ADVERTENCIA!
>Si la dureza del agua es ≥ 2,4 mmol/l
(≥ 14° dH o 24° fH) hay que instalar un
ablandador de agua.
Preinstalación
>Instalar la conexión de agua y la salida de agua en las
áreas indicadas.
¡PELIGRO!
Riesgo para la salud y posibles daños materiales.
>La alimentación del WC con ducha se hará con agua
potable (PWC) de la tubería principal de agua.
>No conectar aguas residuales, aguas grises, aguas
industriales, agua salada o aguas de otro tipo, ni
tampoco agua que no se haya tratado o que se haya
tratado parcialmente.
7
Conectar el agua (imagen 7)
¡ADVERTENCIA! Para evitar fallos de funcionamiento
>Usar solo los tubos flexibles de agua suministrados.
9
Conectar el agua (imagen 9)
¡ADVERTENCIA! Para evitar fallos de funcionamiento
>Usar solo los tubos flexibles de agua suministrados.
SensoWash_MAL_SWC_54025/14.05.4 13
es

Indicazioni importanti
Riguardo alle istruzioni di montaggio
Queste istruzioni di montaggio sono parte integrante
del WC con doccetta Duravit e dovranno essere lette
accuratamente prima del montaggio.
Legenda
PERICOLO! In caso di rischio elevato, pericolo di
morte, gravi infortuni
NOTA! Per evitare danni materiali
Riferimento al capitolo Installazione elettrica
Riferimento alla nota al montaggio in questo
capitolo
Riferimento al capitolo Installazione idraulica
Richiesta di ispezione visiva (es. per cercare
graffi)
Richiesta di raccolta dell'acqua
Non piegare il tubo flessibile
Rivolgersi a tecnici qualificati
Il WC con doccetta e il relativo attacco dell'acqua devono
essere montati solo da tecnici specializzati e qualificati.
L'installazione elettrica deve essere eseguita solo da
elettricisti qualificati.
NOTA!
Per l'installazione rispettare sempre rigorosamente le
normative specifiche di enti di approvvigionamento locali e
le norme nazionali.
NOTA!
NON montare il WC con doccetta in ambienti a rischio di gelo.
La temperatura ambiente dovrebbe essere di minimo 4°C.
Indicazioni di sicurezza
PERICOLO!
Pericolo di morte da scossa elettrica.
>NON smontare i singoli componenti del WC con doccetta.
Indicazioni per l'installazione
Prima di eseguire il montaggio osservare le schede
tecniche di preinstallazione. Tali schede sono scaricabili da
internet al sito www.duravit.com.
Il montaggio del WC con doccetta è descritto in un manuale
separato.
4
Avvitare l'angolare di fissaggio del vaso a
pavimento (fig. 4)
>Seguire le istruzioni allegate.
6
Fissare l'allacciamento dell'acqua (fig. 6)
>Per il montaggio del raccordo a T procedere alla
fase 8.
8
Fissare l'allacciamento dell'acqua (fig. 8)
>Per il montaggio senza raccordo a T procedere alla
fase 10.
13
Montare la cassetta di sciacquo sul WC (fig. 13)
>Seguire le istruzioni allegate.
22
Fissare il WC all'angolare di fissaggio (fig. 22)
>Seguire le istruzioni allegate.
14 SensoWash_MAL_SWC_54025/14.05.4
it

Installazione elettrica Installazione idraulica
Posizione collegamento elettrico/allacciamento
dell'acqua
60 60
325
IG 1/2”
Preinstallazione
>Posare il cavo fisso di alimentazione elettrica:
λϡ Fare attenzione alla posizione del collegamento
elettrico
λϡ Far uscire la linea di alimentazione per una
lunghezza di almeno 800 mm
>Installarelaprotezione.
λϡ Collegare a monte un interruttore di protezione
separato
λϡ Collegare a monte un salvavita (RCD)
18
Collegare i cavi (fig. 18)
>Fare attenzione ai conduttori L, N, PE.
20
Montare la presa di collegamento (fig. 20)
>Fissare la presa di collegamento sul vaso a
pavimento nel punto previsto.
Alimentazione 220 – 240 V
~ 50/60 Hz
Potenza nominale max. 1,65 kW
Interruttori di protezione IN= 16 A
RCD IN= 30 mA
Classe di protezione IP X4
Classe di protezione 1
Acqua fredda DN 15 (1/2“)
Pressione
dell'acqua
0,07 - 0,75 MPa
(0,7 - 7,5 bar)
Durezza dell'acqua max. 2,4 mmol/l
NOTA!
>Con durezza dell'acqua ≥ 2,4 mmol/l
(≥ 14° dH oppure 24° fH) installare un
impianto di addolcimento dell'acqua.
Preinstallazione
>Installare l'attacco e lo scarico dell'acqua nelle zone
indicate.
PERICOLO!
Pericolo per la salute e possibile danneggiamento del
prodotto.
>Alimentare il WC con doccetta con acqua potabile fredda
(PWC) dalla condotta principale dell'acqua.
>Non collegare acqua di scarico, acque grigie, acqua
industriale, acqua marina o altro; non collegare acqua
depurata, se non moderatamente.
7
Collegare l'acqua (fig. 7)
NOTA! Evitare anomalie di funzionamento.
>Utilizzare solo i tubi flessibili di adduzione
dell'acqua in dotazione.
9
Collegare l'acqua (fig. 9)
NOTA! Evitare anomalie di funzionamento.
>Utilizzare solo i tubi flessibili di adduzione
dell'acqua in dotazione.
SensoWash_MAL_SWC_54025/14.05.4 15
it

Indicações importantes
Sobre as instruções de montagem
Estas instruções de montagem são parte integrante da
sanita com duche e devem ser lidas com atenção antes da
montagem.
Descrição das palavras-chave e dos símbolos
PERIGO! Risco elevado,perigo de morte,
ferimentos graves.
NOTA! Prevenção de danos materiais
Referência ao capítulo Instalação eléctrica
Referência à indicação de montagem neste
capítulo
Referência ao capítulo Instalação de água
Solicitação para examinar (p.ex. quanto a
arranhões)
Solicitação para a recolha de água
Não dobrar a mangueira
Grupo-alvo e qualificação
A sanita com duche e a respectiva conexão de água só
devem ser montadas por instaladores sanitários formados.
A instalação eléctrica só deve ser realizada por instalado-
res eléctricos qualificados.
NOTA!
Devem ser respeitadas todas as directivas de instalação
dos serviços públicos locais, assim como todas as normas
específicas do país e todas as directivas de baixa tensão.
NOTA!
NÃO monte a sanita com duche em espaços com risco de
congelamento. A temperatura ambiente mínima deveria
ser de no mínimo 4 °C.
Indicações de segurança
PERIGO!
Perigo de vida devido a choque eléctrico.
>NÃO desmontar os componentes individuais da sanita
com duche.
Instruções de montagem
Antes da montagem devem ser observadas as fichas de
dados para pré-instalação. Estas encontram-se na internet,
para download, em www.duravit.com.
A montagem da guarnição da sanita com duche é descrita
em uma instrução separada.
4
Aparafusar o ângulo de fixação da bacia WC de chão
(gráfico 4)
>Observar as instruções fornecidas.
6
Fixar a conexão de água (gráfico 6)
>Proceder com o passo 8 para a montagem
da peça em T.
8
Fixar a conexão de água (gráfico 8)
>Proceder com o passo 10 para a montagem sem
a peça em T.
13
Montar o autoclismo na sanita (gráfico 13)
>Observar as instruções fornecidas.
22
Fixar a sanita no ângulo de fixação (gráfico 22)
>Observar as instruções fornecidas.
16 SensoWash_MAL_SWC_54025/14.05.4
pt

Instalação eléctrica Instalação de água
Posição da conexão eléctrica/conexão de água
60 60
325
IG 1/2”
Pré-instalação
>Instalar a linha permanente para a alimentação de
corrente eléctrica:
λϡ Observar a posição da conexão eléctrica
λϡ Deixar o cabo de alimentação sobressair 800 mm
>Instalar o disjuntor.
λϡ intercalar uma protecção separada
λϡ intercalar dispositivos disjuntores de corrente
residual (RCD)
18
Conexão de cabos (gráfico 18)
>Observar condutores L, N, PE.
20
Montar a tomada de conexão (gráfico 20)
>Fixar a tomada de conexão na bacia WC de chão,
no local previsto.
Alimentação de corrente 220 – 240 V
~ 50/60 Hz
Potência nominal máx. 1,65 kW
Disjuntor IN= 16 A
RCD IN= 30 mA
Tipo de protecção IP X4
Classe de protecção 1
Água fria DN 15(1/2”)
Pressão da água 0,07 - 0,75 MPa
(0,7 - 7,5 bar)
Dureza da água máx. 2,4 mmol/l
NOTA!
>Com uma dureza da água ≥ 2,4 mmol/l
(≥ 14° dH ou 24° fH) deve ser instalado um
sistema de descalcificação de água.
Pré-instalação
>Instalar a conexão de água e o escoamento de água nas
áreas indicadas.
PERIGO!
Perigo de saúde e possíveis danos no produto.
>Abastecer a sanita de duche com água potável fria
(PWC) da linha principal de água.
>Não conectar águas de esgoto, águas residuais
domésticas, águas industriais, águas do mar ou outras
águas, não tratadas ou apenas tratadas de forma
moderada.
7
Conectar a água (gráfico 7)
NOTA! Para evitar erros de funcionamento.
>Só usar as mangueiras de adução de água
fornecidas.
9
Conectar a água (gráfico 9)
NOTA! Para evitar erros de funcionamento.
>Só usar as mangueiras de adução de água
fornecidas.
SensoWash_MAL_SWC_54025/14.05.4 17
pt

Vigtige henvisninger
Om monteringsvejledningen
Denne monteringsvejledning hører med til Duravit
bidettoilet og skal læses omhyggeligt igennem før
monteringen.
Forklaring af signalordene og symbolerne
FARE! Ved høj risiko, fare med døden til følge,
alvorlige kvæstelser
BEMÆRK! For at undgå tingskader
Henviser til kapitel Elinstallation
Henviser til Monteringsanvisninger i dette kapitel
Henviser til kapitel Vandinstallation
Opfordrer til visuel kontrol (f.eks. for ridser)
Opfordrer til opsamling af vand
Slangen må ikke bukkes sammen
Målgruppe og kvalifikationer
Bidettoilettet og den dertilhørende vandtilslutning må kun
monteres af uddannede VVS-installatører. Elinstallationen
må kun gennemføres af uddannede el-installatører.
BEMÆRK!
Lokale montageregulationer, landespecifikke standarder og
lavspændingsdirektiver skal altid overholdes.
BEMÆRK!
Monter IKKE bidettoilettet i rum med frostfare. Rumtempe-
raturen skal mindst være 4 °C.
Sikkerhedsforskrifter
FARE!
Livsfare som følge af elektrisk stød.
>Demonter IKKE de enkelte komponenter fra
bidettoilettet.
Monteringsvejledning
Følg forinstallationsdatabladene, før montering finder sted.
Disse kan downloades fra internettet under
www.duravit.com.
Montering af toiletsædet med indbygget bidetfunktion
beskrives i en separat monteringsvejledning.
4
Skru fastgørelsesvinklerne til det fritstående toilet
fast (Grafik 4)
>Se vedlagte monteringsvejledning.
6
Fastgør vandtilslutning (Grafik 6)
>For montering af T-stykket, fortsæt med trin 8.
8
Fastgør vandtilslutning (Grafik 8)
>For montering uden T-stykket, fortsæt med trin 10.
13
Monter cisternen på toilettet (Grafik 13)
>Se vedlagte monteringsvejledning.
22
Fastgør toilettet på fastgørelsesvinklerne
(Grafik 22)
>Se vedlagte monteringsvejledning.
18 SensoWash_MAL_SWC_54025/14.05.4
da

Elinstallation Vandinstallation
Placering eltilslutning / vandtilslutning
60 60
325
IG 1/2”
Før installation
>Læg permanent forsyningsledning til strømforsyningen:
λϡ Overhold placering af eltilslutning
λϡ Lad tilførselsledningen rage min. 800 mm ud
>Installér en sikring.
λϡ Installér en separat sikring før udstyret.
λϡ Installér et fejlstrømsrelæ (RCD), der kobler alle poler
fra, før udstyret
18
Kabel tilsluttes (grafik 18)
>Iagttag leder L, N, PE.
20
Tilslutningsdåse monteres (Grafik 20)
>Monter tilslutningsdåsen i det fritstående toilet på
det beregnede sted.
Strømforsyning 220 – 240 V ~ 50/60 Hz
Maks. netbelastning 1,65 kW
Sikring IN= 16 A
RCD (fejlstrømsrelæ) IN= 30 mA
Beskyttelsesart IP X4
Beskyttelsesklasse 1
Koldt vand DN 15 (1/2“)
Vandtryk 0,07 - 0,75 MPa
(0,7 - 7,5 bar)
Vandets hårdhed maks. 2,4 mmol/l
BEMÆRK!
>Ved vandhårdhed ≥ 2,4 mmol/l
(≥ 14° dH hhv. 24° fH) installeres et
blødgøringsanlæg.
Før installation
>Vandtilslutning og vandafløb installeres i de angivne
områder.
FARE!
Sundhedsfare og risiko for produktskade.
>Forsyn bidettoilettet med koldt drikkevand (PWC) fra
hovedvandledningen.
>Tilslut ikke spildevand, gråt spildevand, industrivand,
havvand eller lignende samt vand, der ikke er behandlet
eller kun moderat behandlet.
7
Vand tilsluttes (Grafik 7)
BEMÆRK! Undgå funktionsfejl.
>Anvend kun medfølgende vandtilførselsslange.
9
Vand tilsluttes (Grafik 9)
BEMÆRK! Undgå funktionsfejl.
>Anvend kun medfølgende vandtilførselsslange.
BA_M_Sundeck_Vorwand_MV/14.05.4 19
da

Tärkeitä ohjeita
Asennusohjeesta
Tämä asennusohje on Duravit-suihku-WC:n osa ja se on
luettava huolellisesti ennen asennusta.
Merkkisanojen ja symbolien selitys
VAARA! Erittäin vaaralliset tilanteet, kuolemaan
johtavat vaarat, vakavat loukkaantumiset
OHJE! Aineellisten vahinkojen välttäminen
Viittaus lukuun Sähköasennus
Viittaus tässä luvussa olevaan asennusohjeeseen
Viittaus lukuun Vesiasennus
Kehotus silmämääräiseen tarkastukseen
(esim. naarmut).
Kehotus veden keräämiseen
Älä taita letkua
Kohderyhmät ja pätevyysvaatimukset
Suihku-WC:n ja siihen kuuluvan vesiliitännän asennuksen
saavat suorittaa ainoastaan koulutetut saniteettiasentajat.
Sähköasennuksen saavat suorittaa ainoastaan koulutetut
sähköasentajat.
OHJE!
Paikallisen vesilaitoksen asennusmääräyksiä, maakohtai-
sia normeja sekä pienjännitedirektiiviä on noudatettava
rajoituksetta.
OHJE!
Asenna suihku-WC tiloihin, joissa EI ole jäätymisvaaraa.
Huoneenlämpötilan on oltava vähintään 4 °C.
Turvallisuusohjeita
VAARA!
Sähköiskusta aiheutuva hengenvaara.
>ÄLÄ pura suihku-WC:n yksittäisiä komponentteja.
Asennusohjeet
Huomioi asennustietolehtiset ennen asennusta. Ne voidaan
ladata internetissä osoitteesta www.duravit.com.
Suihku-WC-istuimen asennus on kuvattu erillisessä
ohjeessa.
4
Ruuvaa lattia-WC:n kiinnityskulma kiinni (kuva 4)
>Huomioi oheinen ohje.
6
Kiinnitä vesiliitäntä (kuva 6)
>Jatka kohdasta 8 T-kappaleen asennusta varten.
8
Kiinnitä vesiliitäntä (kuva 8)
>Jatka kohdasta 10 ilman T-kappaleen asennusta.
13
Huuhtelusäiliön asennus WC:hen (kuva 13)
>Huomioi oheinen ohje.
22
Kiinnitä WC kiinnityskulmaan (kuva 22)
>Huomioi oheinen ohje.
20 SensoWash_MAL_SWC_54025/14.05.4
fi
