DURAVIT SensoWash DuraStyle 2156592000 User manual

Leben im Bad
Living bathrooms
SensoWash
®
Montageanleitung Stand-WC / Stand-WC Kombination
Mounting instructions Toilet floor standing / Toilet close-coupled
Notice de montage Cuvette sur pied / Cuvette sur pied combinée
Montagehandleiding Staande WC / Staande WC-combinatie
Instrucciones de montaje Inodoro de pie / Combinación de inodoro de pie
Istruzioni di montaggio Vaso a pavimento / Vaso a pavimento combinato
Instruções de montagem Sanita ao chão
a / Combinação de sanita de chão
Monteringsvejledning Fritstående toilet / Fritstående toiletkombination
Asennusohje Lattia-WC / Lattia-WC-yhdistelmä
Monteringsanvisning Frittstående toalett / Frittstående toalett kombinasjon
Monteringsanvisning Golvmonterad wc-stol / Golvmonterad wc-stol kombination
Paigaldusjuhend Põranda külge kinnitatav WC-pott / Kombineeritud, põranda külge kinnitatav WC-pott
Instrukcja montażu Miska toaletowa stojąca / Miska toaletowa stojąca, monoblok
Инструкция по монтажу Унитаз напольный / Унитаз напольный, комбинированный
Montážní návod Stojící WC / Kombinace stojícího WC
Návod na montáž Stojanové WC / Kombinácia stojanového WC
Szerelési útmutató Álló WC / Álló WC kombináció
Upute za montažu Samostojeća WC-školjka / Kombinacija samostojeće WC-školjke
Instrucţiuni de montaj Vas WC de pardoseală / Combinație vas WC de pardoseală
Navodila za montažo Stoječa WC školjka / Stoječa WC školjka - kombinacija
Ръководство за монтаж Стояща тоалетна чиния / Стояща тоалетна чиния за WC комплект
Montāžas instrukcija Uz grīdas uzstādāms tualetes pods / Uz grīdas uzstādāmā tualetes poda kombinācija
Montavimo instrukcija Pastatomas unitazas / Kombinuotas pastatomas unitazas
Montaj kılavuzu Ayaklı-WC / Ayaklı-WC kombinasyonu
ᆹ㻵䈤᰾ ᓗׯಘᓗׯಘ྇㻵
꫙렍꫙ꐺ꫑ 鵺ꍲ뿊꽆ꙵ韥鵺ꍲ뿊꽆ꙵ韥뤙ꟹ
SensoWash_MAL_SWC_54025.indb 1 12.01.2015 13:17:18

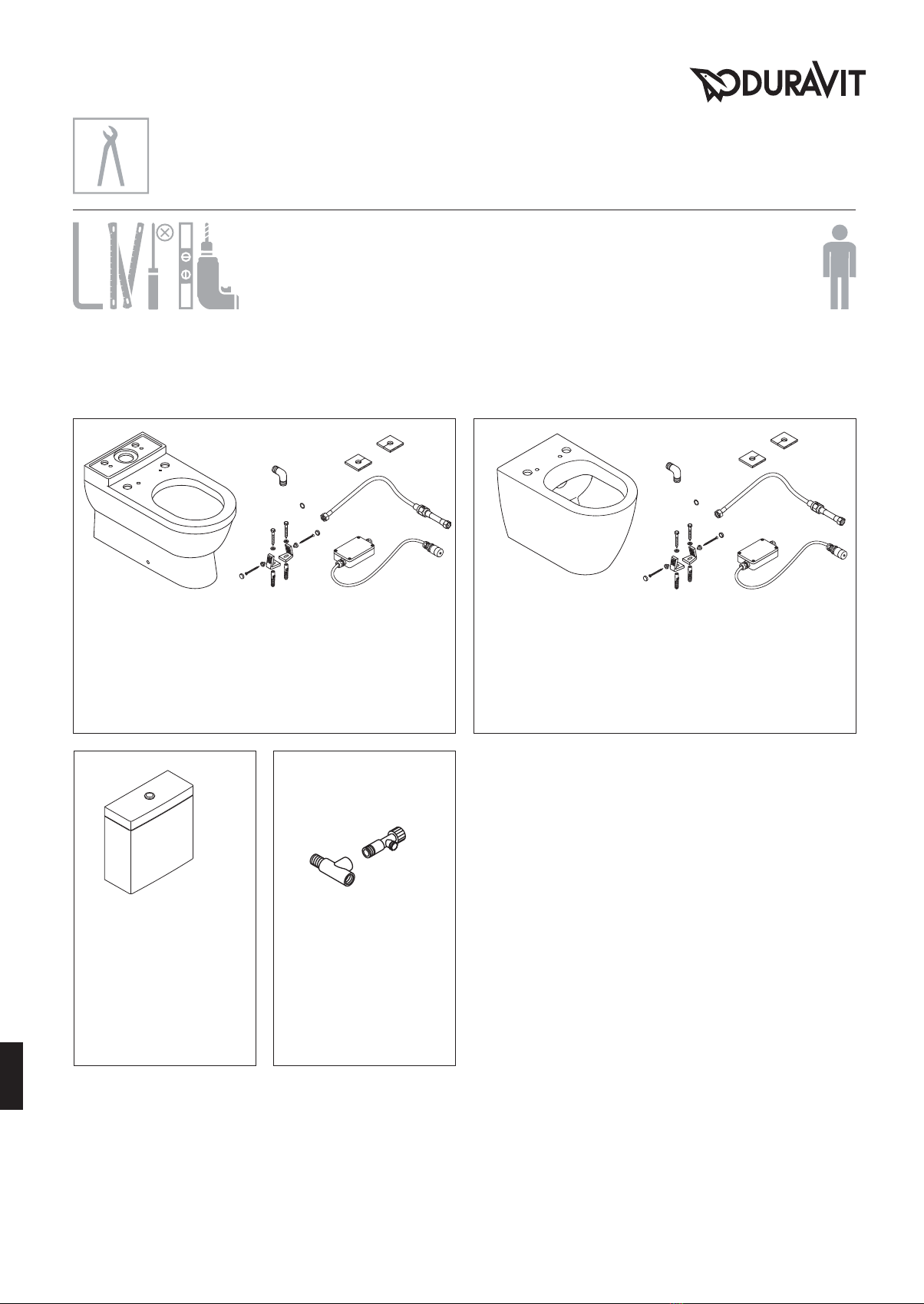

# 21295900.. + # 09330000..
# 21415900.. + # 09200000..
# 21415900.. + # 09201000.. + # 1005240000
# 21565900.. + # 09350000..
# 21565900.. + # 09351000.. + # 1005240000
# 21695900..
# 21665900..
2SensoWash_MAL_SWC_54025/15.01.5
SensoWash_MAL_SWC_54025.indb 2 12.01.2015 13:17:19

SensoWash_MAL_SWC_54025/15.01.5 3
en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhko
Wichtige Hinweise Elektroinstallation/Wasserinstallation 4
Important information Electrical installation/water installation 6
Remarques importantes Installation électrique/Installation hydraulique 8
Belangrijke aanwijzingen Elektrische installatie/waterinstallatie 10
Información importante Instalación eléctrica/Instalación de agua 12
Indicazioni importanti Installazione elettrica/Installazione idraulica 14
Indicações importantes Instalação eléctrica/Instalação de água 16
Vigtige henvisninger Elinstallation/vandinstallation 18
Tärkeä ohje Sähköasennus/vesiasennus 20
Viktig informasjon Elektroinstallasjon/vanninstallasjon 22
Viktig information Elinstallation/vatteninstallation 24
Olulised nõuanded Elektri-/veeinstallatsioon 26
Ważne informacje Instalacja elektryczna//instalacja wodna 28
Важные замечания Монтаж электрооборудования/установка подводов воды 30
Důležité pokyny Elektroinstalace/Vodovodní instalace 32
Dôležité upozornenia Elektroinštalácia/vodoinštalácia 34
Fontos tudnivalók Elektromos szerelés/vízszerelés 36
Važne napomene Elektroinstalacija/vodovodne instalacije 38
Indicaţii importante Instalarea electrică/instalația de apă 40
Pomembni napotki Električna inštalacija/priklop vode 42
Важни указания Електроинсталация/водна инсталация 44
Svarīgi norādījumi Elektroinstalācija/ūdens instalācija 46
Svarbūs nurodymai Elektros instaliacija/vandens įrengimas 48
Önemli bilgiler Elektrik tesisatı/Su tesisatı 50
䟽㾱䈤᰾ ⭥≄ᆹ㻵≤㇑ᆹ㻵 52
늱넍ꩡ뼢 놹韥녚렍꫙렍끞ꯍ꫙렍 54

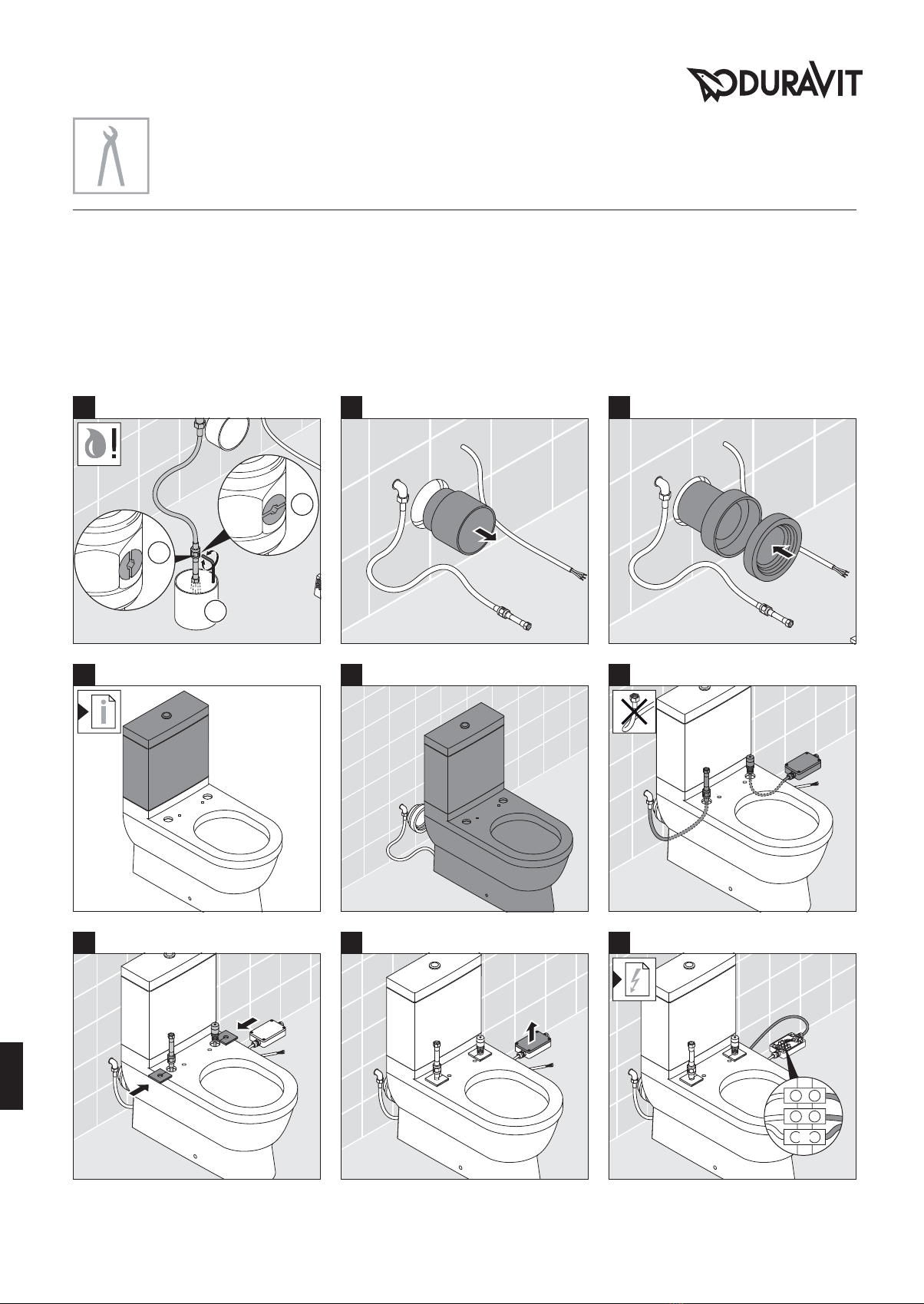

Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,
Монтаж, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, Монтаж, Montāža, Montavimas, Montaj,ᆹ㻵꫙렍 56
SensoWash_MAL_SWC_54025.indb 3 12.01.2015 13:17:19

Wichtige Hinweise
Zur Montageanleitung
Diese Montageanleitung ist Bestandteil des Duravit
Dusch-WC und ist vor der Montage sorgfältig zu lesen.
Erklärung der Signalwörter und Symbole
GEFAHR! Bei hohem Risiko, tödlichen Gefahren,
schweren Verletzungen
ACHTUNG! Zur Vermeidung von Sachschäden
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem Kapitel
Verweis auf Kapitel Wasserinstallation
Aufforderung zum Sichten (z. B. auf Kratzer)
Aufforderung zum Auffangen von Wasser
Schlauch nicht abknicken
Zielgruppe und Qualifikation
Das Dusch-WC und der dazugehörige Wasseranschluss
dürfen nur durch ausgebildete Sanitärinstallateure mon-
tiert werden. Die Elektroinstallation darf nur von ausge-
bildeten Elektroinstallateuren durchgeführt werden.
ACHTUNG!
Die Installationsvorschriften örtlicher Versorgungsunter-
nehmen, die länderspezfischen Normen und die Nieder-
spannungsrichtlinien sind uneingeschränkt einzuhalten.
ACHTUNG!
Montieren Sie das Dusch-WC NICHT in frostgefährdeten
Räumen. Die Raumtemperatur sollte minimal 4 °C betra-
gen.
Sicherheitshinweise
GEFAHR!
Lebensgefahr durch Stromschlag.
>Einzelne Komponenten des Dusch-WC NICHT demon-
tieren.
>Wenn die Netzanschlussleitung dieses Geräts
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.duravit.com zum
Download bereit.
Die Montage des Dusch-WC-Aufsatz wird in einer
separaten Anleitung beschrieben.
4
Stand-WC-Befestigungswinkel festschrauben
(Grafik 4)
>Beiliegende Anleitung beachten.
6
Wasseranschluss fixieren (Grafik 6)
>Zur Montage von T-Stück mit Schritt 8 fortfahren.
8
Wasseranschluss fixieren (Grafik 8)
>Zur Montage ohne T-Stück mit Schritt 10
fortfahren.
13
Spülkasten auf WC montieren (Grafik 13)
>Beiliegende Anleitung beachten.
22
WC am Befestigungswinkel fixieren (Grafik 22)
>Beiliegende Anleitung beachten.
4SensoWash_MAL_SWC_54025/15.01.5
de
SensoWash_MAL_SWC_54025.indb 4 12.01.2015 13:17:21

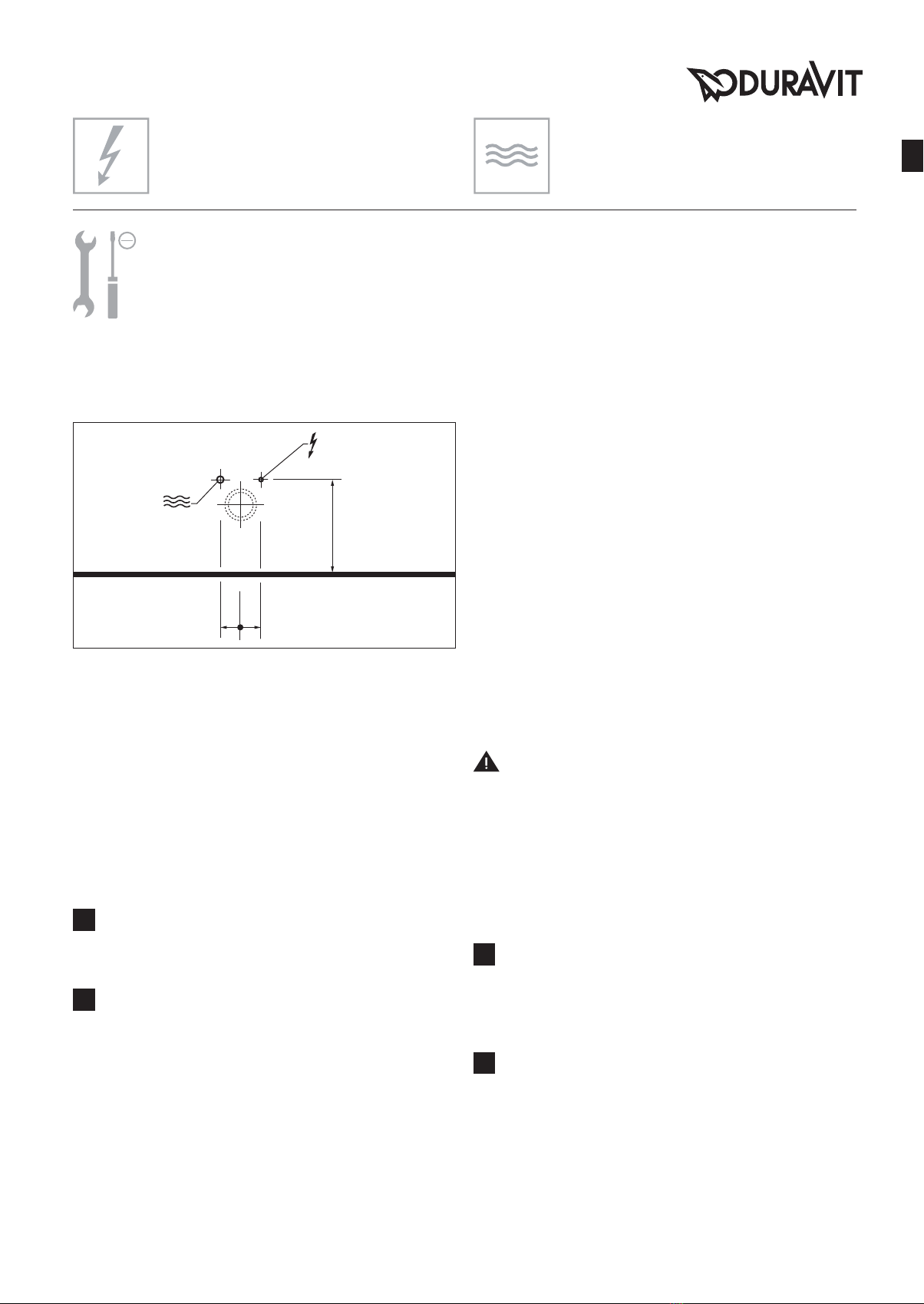

Elektroinstallation Wasserinstallation
Lage Elektroanschluss/Wasseranschluss
60 60
325
IG 1/2”
Vorinstallation
>Permanente Zuleitung für Stromversorgung verlegen:
λϡ Lage des Elektroanschluss beachten
λϡ Zuleitung mind. 800 mm herausschauen lassen
>Absicherung installieren.
λϡ separate Absicherung vorschalten
λϡ allpolig trennende Fehlerstrom-Schutzeinrichtung
(RCD) vorschalten
>Gerät ordnungsgemäß erden.
18
Leitung anschließen (Grafik 18)
>Leiter L, N, PE beachten.
20
Anschlussdose montieren (Grafik 20)
>Anschlussdose im Stand-WC an vorgesehener
Stelle fixieren.
Stromversorgung 220 – 240 V ~ 50/60 Hz
Max. Nennleistung 1,65 kW
Absicherung IN= 16 A
RCD IN= 30 mA
Schutzart IP X4
Schutzklasse 1
Kaltwasser DN 15(1/2”)
Wasserdruck 0,07 - 0,75 MPa
(0,7 - 7,5 bar)
Wasserhärte max. 2,4 mmol/l
ACHTUNG!
>Bei Wasserhärte ≥ 2,4 mmol/l (≥ 14° dH
bzw. 24° fH) Wasserenthärtungsanlage
installieren.
Vorinstallation
>Wasseranschluss und Wasserablauf in angegebenen
Bereichen installieren.
GEFAHR!
Gesundheitsgefahr und möglicher Produktschaden.
>Dusch-WC mit kaltem Trinkwasser (PWC) aus
Hauptwasserleitung versorgen.
>Kein Abwasser, Grauwasser, Brauchwasser,
Meerwasser oder anderes, nicht oder nur mäßig
aufbereitetes Wasser anschließen.
7
Wasser anschließen (Grafik 7)
ACHTUNG! Funktionsstörung vermeiden.
>Nur mitgelieferte Wasserzulaufschläuche
verwenden.
9
Wasser anschließen (Grafik 9)
ACHTUNG! Funktionsstörung vermeiden.
>Nur mitgelieferte Wasserzulaufschläuche
verwenden.
SensoWash_MAL_SWC_54025/15.01.5 5
dede
SensoWash_MAL_SWC_54025.indb 5 12.01.2015 13:17:22

Important information
About the mounting instructions
These mounting instructions come as part of the
Duravit Shower WC and should be read carefully prior to
installation.
Explanation of the key words and symbols
DANGER! At high risk of fatal hazards or
serious injuries
NOTE! To avoid property damage
Link to the Electrical Installation section
Link to the installation information in this
section
Link to the Water Installation section
Inspection (e.g. for scratches)
Inspection to collect water
Do not kink hose
Target readership and qualifications
The Shower WC and associated water connection may
only be installed by qualified plumbers. The electrical
installation may only be carried out by qualified electri-
cians.
NOTE!
Local installation regulations, country-specific standards
and the low voltage directives must be observed at all
times.
NOTE!
Do NOT install the Shower WC in rooms where there is a
danger of frost. The room temperature must not be less
than 4 °C.
Safety instructions
DANGER!
Risk of fatal electric shock.
>Do NOT remove individual Shower WC components.
>If the supply cord is damaged, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
Installation instructions
Please read pre-installation data sheets prior to the
installation. These are available to download on the
Internet at www.duravit.com.
The Shower WC unit installation is described in separate
instructions.
4
Screwing on the floor-standing toilet mounting
bracket (Diagram 4)
>Please observe the enclosed instructions.
6
Fixing the water connection (Diagram 6)
>Continue with step 8 to install the T-profile.
8
Fixing the water connection (Diagram 8)
>Continue with step 10 to install without the
T-profile.
13
Installing the cistern to the toilet (Diagram 13)
>Please observe the enclosed instructions.
22

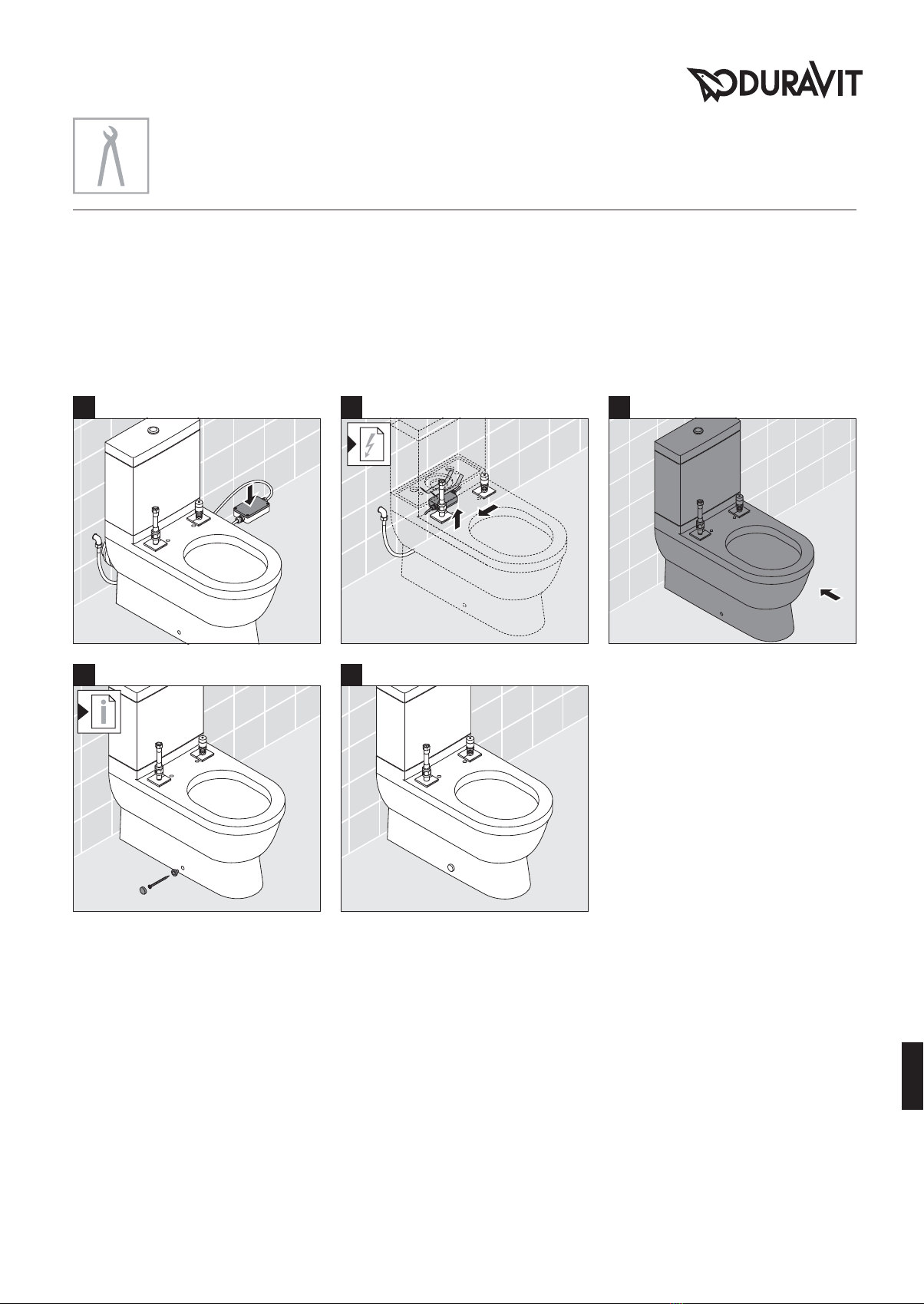

Fixing the toilet to the mounting bracket
(Diagram 22)
>Please observe the enclosed instructions.
6SensoWash_MAL_SWC_54025/15.01.5
en
SensoWash_MAL_SWC_54025.indb 6 12.01.2015 13:17:23

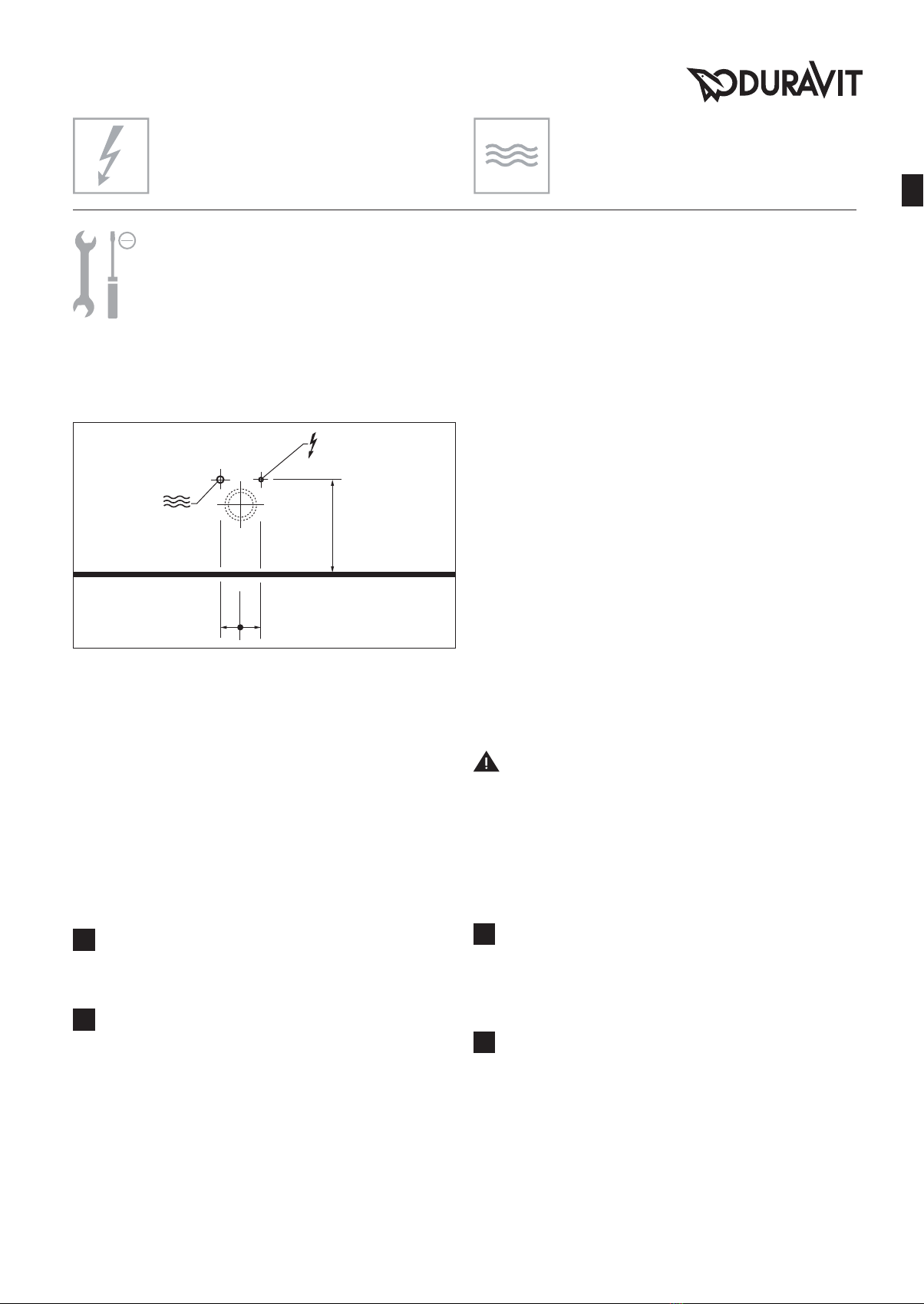

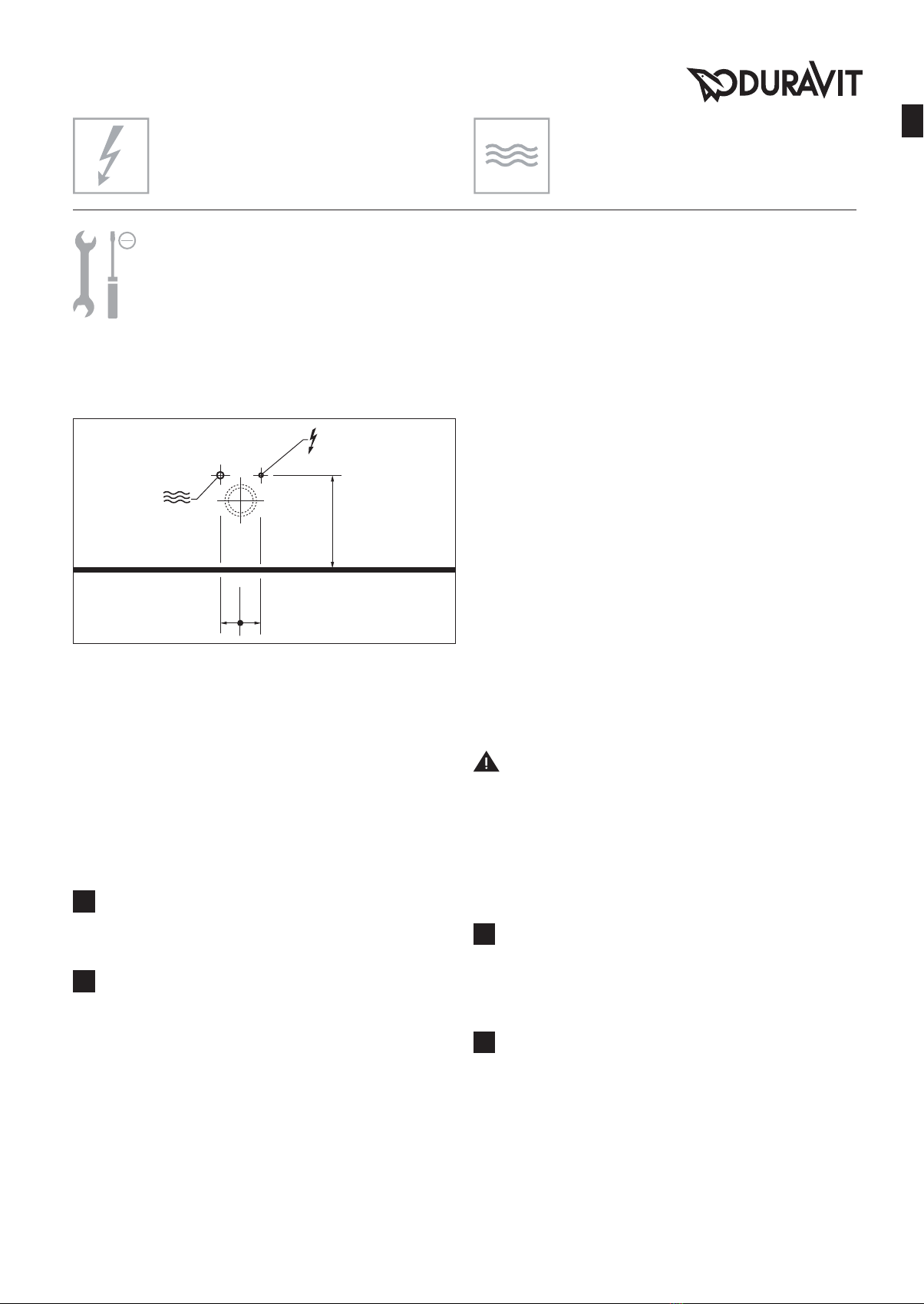

Electrical installation Water installation
Position of electrical / water connection
60 60
325
IG 1/2”
Pre-installation
>Lay a permanent power supply line:
λϡ Please observe the position of the electrical connec-
tion
λϡ Leave at least 800 mm of feed cable exposed
>Install circuit breaker
λϡ Connect a separate upstream circuit breaker
λϡ Connect an upstream residual current device (RCCB)
separating all poles
>Appliances have to be correctly earthed.
18
Connecting the cable (Diagram 18)
>Please observe the L, N and PE conductors.
20
Installing junction box (Diagram 20)
>Fix the junction box in the floor-standing toilet in
the designated place.
Power supply 220 – 240 V ~ 50/60 Hz
Max. rated power 1.65 kW
Circuit breaker IN= 16 A
RCCB IN= 30 mA
Protection type IP X4
Protection class 1
Cold water DN 15 (1/2")
Water pressure 0.07 – 0.75 MPa
(0.7 – 7.5 bar)
Water hardness max. 2,4 mmol/l
NOTE!
>Install a water water softener with water
hardness ≥ 2.4 mmol/l (≥ 14° dH and/or
24° fH).
Pre-installation
>Install the water connection and water outlet in the
specified areas.
DANGER!
Health risk and potential product damage.
>Supply the Shower WC with cold drinking water from
the main water system.
>Do not connect any waste water, grey water, industrial
water, sea water or other untreated or semi-treated
water.
7
Connecting the water (Diagram 7)
NOTE! Avoiding any malfunctions!
>Only use the water supply hoses provided.
9
Connecting the water (Diagram 9)
NOTE! Avoiding any malfunctions!
>Only use the water supply hoses provided.
SensoWash_MAL_SWC_54025/15.01.5 7
en
SensoWash_MAL_SWC_54025.indb 7 12.01.2015 13:17:24

Remarques importantes
Concernant la notice de montage
Cette notice de montage fait partie de l’abattant douche
Duravit et doit être lue attentivement avant le montage.
Explication des avertissements et symboles
DANGER! En cas de risques élevés, dangers
mortels,blessures graves
REMARQUE! Pour évider les dégâts matériels
Référence au chapitre Installation électrique
Référence à la Consigne de montage dans ce
chapitre
Référence au chapitre Installation hydraulique
Invitation à vérifier (p. ex. les rayures)
Invitation à recueillir de l’eau
Ne pas couder le flexible
Groupe cible et qualification
L’abattant douche et le raccord d’eau correspondant
doivent exclusivement être montés par des installateurs
sanitaires dûment formés. L'installation électrique doit
uniquement être réalisée par des installateurs élec-
triques qualifiés.
REMARQUE!
Les prescriptions d’installation des sociétés de distribu-
tion locales, les normes nationales et les directives basse
tension doivent être respectées sans réserve.
REMARQUE!
NE PAS monter l’abattant douche dans des locaux expo-
sés au gel. La température ambiante ne doit pas être
inférieure à 4°C.
Instructions de sécurité
DANGER!
Danger de mort par électrocution.
>NE PAS démonter les différents composants de
l’abattant douche.
>Si le câble d’alimentation de cet appareil est
endommagé, il doit être remplacé par le fabricant ou
son service après-vente ou par une personne avec un
niveau de compétence équivalent afin d’éviter tout
danger.
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
Le montage de la réhausse de l’abattant WC douche est
décrit dans une notice séparée.
4
Serrer fermement l'équerre de fixation de la
cuvette sur pied (graphique 4)
>Tenir compte de la notice jointe.
6
Fixer le raccord d'eau (graphique 6)
>Poursuivre à l’étape 8 pour le montage du té.
8
Fixer le raccord d'eau (graphique 8)
>Poursuivre à l’étape 10 pour le montage sans té.
13
Monter le réservoir sur la cuvette de WC
(graphique 13)
>Tenir compte de la notice jointe.
22
Fixer le WC à l'équerre de fixation (graphique 22)
>Tenir compte de la notice jointe.
8SensoWash_MAL_SWC_54025/15.01.5
fr
SensoWash_MAL_SWC_54025.indb 8 12.01.2015 13:17:25

Installation électrique Installation hydraulique
Position du raccord électrique/raccord d’eau
60 60
325
IG 1/2”
Pré-installation
>Poser la conduite de raccordement électrique perma-
nente:
λϡ Tenir compte de la position du raccord électrique
λϡ Faire dépasser la ligne d’arrivée sur au moins
800 mm
>Installer un disjoncteur.
λϡ connecter le fusible séparé en amont
λϡ connecter le dispositif de protection contre les cou-
rants de fuite à coupure sur tous les pôles
>Mettre l’appareil correctement à la terre.
18
Brancher la conduite (graphique 18)
>Tenir compte des conducteurs L, N, PE.
20
Monter la prise de raccordement (graphique 20)
>Fixer la prise de raccordement sur l'emplacement
prévu de la cuvette sur pied.
Alimentation élec trique 220 – 240 V ~ 50/60 Hz
Puissance nominale max. 1,65 kW
Fusible IN= 16 A
RCD IN= 30 mA
Indice de protection IP X4
Classe de protection 1
Eau froide DN 15 (1/2")
Pression d’eau 0,07 – 0,75 MPa
(0,7 – 7,5 bar)
Dureté de l'eau 2,4mmol/l max.
REMARQUE!
>En cas de dureté de l’eau ≥ 2,4 mmol/l
(≥ 14° dH bzw. 24° fH), installer un
adoucisseur d’eau.
Pré-installation
>Installer le raccordement d’eau et l’évacuation d’eau
dans des zones indiquées.
DANGER!
Risque pour la santé et endommagement possible du
produit
>Alimenter l’abattant douche avec de l’eau potable
provenant de la conduite d’eau principale.
>Ne pas raccorder d’eaux usées, d’eau grise, d’eau
sanitaire, d’eau de mer ou d’eau non ou faiblement
traitée.
7
Raccorder l’eau (graphique 7)
REMARQUE! Eviter tout dysfonctionnement.
>Utiliser uniquement les flexibles d'alimentation
en eau fournis.
9
Raccorder l’eau (graphique 9)
REMARQUE! Eviter tout dysfonctionnement.
>Utiliser uniquement les flexibles d'alimentation
en eau fournis.
SensoWash_MAL_SWC_54025/15.01.5 9
fr
SensoWash_MAL_SWC_54025.indb 9 12.01.2015 13:17:26

Belangrijke aanwijzingen
Betreffende deze montagehandleiding
Deze montagehandleiding is een onderdeel van de
Duravit-douche-WC en moet vóór de montage zorgvuldig
worden doorgelezen.
Uitleg van de signaalwoorden en symbolen
GEVAAR! Bij hoog risico, dodelijk gevaar,
zware verwondingen
AANWIJZING! Ter voorkoming van materiële schade
Verwijzing naar het hoofdstuk Elektrische
installatie
Verwijzing naar montageaanwijzingen in dit
hoofdstuk
Verwijzing naar het hoofdstuk Waterinstallatie
Visuele controle noodzakelijk (bijv. i.v.m.
krassen)
Verzoek om water op te vangen
Slang niet knikken
Doelgroep en kwalificatie
De douche-WC en de bijbehorende wateraansluiting
mogen alleen door opgeleide sanitairmonteurs worden
gemonteerd. De elektrische installatie mag uitsluitend
door elektriciens worden uitgevoerd.
AANWIJZING!
De installatievoorschriften van de lokale nutsbedrijven, de
voor het betreffende land specifieke normen en de laagspan-
ningsrichtlijnen moeten volledig in acht worden genomen.
AANWIJZING!
Monteer de douche-WC NIET in ruimtes die aan vorst zijn
blootgesteld. De kamertemperatuur moet minimaal 4°C
zijn.
Veiligheidsvoorschriften
GEVAAR!
Levensgevaar door elektrische schokken.
>De afzonderlijke componenten van de douche-WC
mogen NIET worden gedemonteerd.
>Als de voedingskabel van dit toestel beschadigd wordt,
moet deze door de fabrikant of diens klantenservice
of een gelijkwaardig gekwalificeerde persoon worden
vervangen om gevaren te voorkomen.
Montage-instructie
Voor de montage op de gegevensbladen van de
voorinstallatie letten. Deze kunt u op internet
downloaden van www.duravit.com.
De montage van het douche-WC-opzetstuk wordt in een
aparte handleiding beschreven.
4
Staande WC-montagehoek vastmaken (afb. 4)
>Neem de bijgevoegde handleiding in acht.
6
Wateraansluiting fixeren (afb. 6)
>Voor de montage van het T-stuk, ga verder bij
stap 8.
8
Wateraansluiting fixeren (afb. 8)
>Voor de montage zonder T-stuk, ga verder bij
stap 10.
13
Spoelbak op WC monteren (afb. 13)
>Neem de bijgevoegde handleiding in acht.
22
WC op montagehoek fixeren (afb. 22)
>Neem de bijgevoegde handleiding in acht.
10 SensoWash_MAL_SWC_54025/15.01.5
nl
SensoWash_MAL_SWC_54025.indb 10 12.01.2015 13:17:27

Elektrische installatie Waterinstallatie
Positie elektrische aansluiting / wateraansluiting
60 60
325
IG 1/2”
Voorinstallatie
>Breng een permanente toevoerleiding voor de stroom-
voorziening aan:
λϡ neem de positie van de elektrische aansluiting in
acht
λϡ laat de toevoerleiding min. 800 mm uitsteken
>Installeer de beveiliging.
λϡ er dient een aparte bescherming te worden voor-
geschakeld
λϡ er dient een op alle polen scheidende aardlekscha-
kelaar (RCD) te worden voorgeschakeld
>Het toestel moet reglementair worden geaard.
18
Leiding aansluiten (afb. 18)
>Neem de draden L, N, PE in acht.
20
Contactdoos monteren (afb. 20)
Stroomvoorziening 220 - 240 V ~ 50/60 Hz
Max. nominaal vermogen 1,65 kW
Beveiliging IN= 16 A
RCD IN= 30 mA
Beschermingsgraad IP X4
Beschermingsklasse 1
Koud water DN 15(1/2”)
Waterdruk 0,07 - 0,75 MPa
(0,7 - 7,5 bar)
Waterhardheid max. 2,4 mmol/l
AANWIJZING!
>Bij waterhardheid ≥ 2,4 mmol/l (≥ 14° dH resp.
24° fH) moet er een wateronthardingsinstallatie
worden geïnstalleerd
Voorinstallatie
>Installeer de wateraansluiting en waterafvoer in de
aangegeven bereiken.
GEVAAR!
Gezondheidsrisico en mogelijke materiële schade.
>Voorzie de douche-WC van koud drinkwater (PWC) uit
de hoofd-waterleiding.
>Sluit geen afvalwater, grijswater, industrieel water,
zeewater of ander, niet of matig gezuiverd water aan.
7
Water aansluiten (afb. 7)
AANWIJZING! Functiestoring vermijden.
>Gebruik alleen de meegeleverde
watertoevoerslangen.
9
Water aansluiten (afb. 9)
AANWIJZING! Functiestoring vermijden.
>Gebruik alleen de meegeleverde
watertoevoerslangen.
>Fixeer de contactdoos in de staane WC op de
hiervoor bestemde plek.
SensoWash_MAL_SWC_54025/15.01.5 11
nl
SensoWash_MAL_SWC_54025.indb 11 12.01.2015 13:17:28

Información importante
Instrucciones de montaje
Estas instrucciones de montaje acompañan al WC con
ducha Duravit y es necesario leerlas cuidadosamente
antes del montaje.
Explicación de las indicaciones y símbolos de
advertencia
¡PELIGRO! Riesgo elevado, peligro de muerte o
lesiones graves
¡ADVERTENCIA! Para evitar daños materiales
Indica el capítulo Instalación eléctrica
Indica una advertencia acerca del montaje en
este capítulo
Indica el capítulo Instalación de agua
Fíjese que no haya, por ejemplo, arañazos
Es imperativo recoger el agua
No doble el tubo flexible
Instaladores y cualificación
El WC con ducha y la instalación correspondiente de agua
solo pueden ser montados por instaladores de sanitarios
con la formación adecuada. La instalación eléctrica solo
podrán realizarla instaladores eléctricos cualificados.
¡ADVERTENCIA!
Deberán cumplirse sin restricciones las instrucciones de
instalación de las empresas de suministro locales, las
normas específicas de cada país y las directivas de baja
tensión.
¡ADVERTENCIA!
NO monte el WC con ducha en espacios con riesgo de
que se produzcan heladas. La temperatura ambiente no
deberá ser inferior a los 4 °C.
Advertencias de seguridad
¡PELIGRO!
Peligro de muerte por descarga eléctrica.
>NO desmontar los diferentes componentes del WC con
ducha.
>Si se ha dañado el cable de conexión de red de
este aparato, este tendrá que ser cambiado por el
fabricante o el servicio de atención al cliente del
mismo o por una persona cualificada similar, para
evitar cualquier peligro.
Indicaciones de montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.duravit.com.
El montaje del accesorio para el WC con ducha se
describe en otras instrucciones.
4
Atornillar el ángulo de fijación del inodoro de pie
(imagen 4)
>Observar las instrucciones adjuntas.
6
Fijar la conexión de agua (imagen 6)
>Proseguir con el paso 8 para el montaje de
la pieza en T.
8
Fijar la conexión de agua (imagen 8)
>Proseguir con el paso 10 para el montaje sin
la pieza en T.
13
Montar la cisterna en el inodoro (imagen 13)
>Observar las instrucciones adjuntas.
22
Fijar el WC en el ángulo de fijación (imagen 22)
>Observar las instrucciones adjuntas.
12 SensoWash_MAL_SWC_54025/15.01.5
es
SensoWash_MAL_SWC_54025.indb 12 12.01.2015 13:17:29

Instalación eléctrica Instalación del agua
Posición de la conexión eléctrica / conexión de agua
60 60
325
IG 1/2”
Preinstalación
>Colocar el tubo de admisión permanente de la alimen-
tación de corriente:
λϡ Observar la posición de la conexión eléctrica
λϡ Hacer que la línea eléctrica sobresalga 800 mm
como mín.
>Instalar el dispositivo de seguridad.
λϡ Intercalar el dispositivo de seguridad separado
λϡ Intercalar el dispositivo de protección de corriente
de falla que desconecta todos los polos (RCD)
>Poner a tierra el aparato de forma correcta.
18
Conectar el cable (imagen 18)
>Observar los conductores L, N, PE
20
Montar la caja de conexión (imagen 20)
>Fijar la caja de conexión del inodoro de pie en el
lugar previsto.
Alimentación eléctrica 220 – 240 V ~ 50/60 Hz
Potencia nominal máx. 1,65 kW
Dispositivo de seguridad IN= 16 A
RCD IN= 30 mA
Clase de protección IP X4
Clase de protección 1
Agua fría DN 15(1/2”)
Presión del agua 0,07 – 0,75 MPa
(0,7 – 7,5 bar)
Dureza del agua máx. 2,4 mmol/l
¡ADVERTENCIA!
>Si la dureza del agua es ≥ 2,4 mmol/l
(≥ 14° dH o 24° fH) hay que instalar un
ablandador de agua.
Preinstalación
>Instalar la conexión de agua y la salida de agua en las
áreas indicadas.
¡PELIGRO!
Riesgo para la salud y posibles daños materiales.
>La alimentación del WC con ducha se hará con agua
potable (PWC) de la tubería principal de agua.
>No conectar aguas residuales, aguas grises, aguas
industriales, agua salada o aguas de otro tipo, ni
tampoco agua que no se haya tratado o que se haya
tratado parcialmente.
7
Conectar el agua (imagen 7)
¡ADVERTENCIA! Para evitar fallos de
funcionamiento
>Usar solo los tubos flexibles de agua
suministrados.
9
Conectar el agua (imagen 9)
¡ADVERTENCIA! Para evitar fallos de
funcionamiento
>Usar solo los tubos flexibles de agua
suministrados.
SensoWash_MAL_SWC_54025/15.01.5 13
es
SensoWash_MAL_SWC_54025.indb 13 12.01.2015 13:17:30

56 SensoWash_MAL_SWC_54025/15.01.5
# 21295900..
# 21415900..
# 21565900..
# 09330000..
# 09200000..
# 09201000..
# 09350000..
# 09351000.. # 1005240000
# 21695900..
# 21665900..
SensoWash_MAL_SWC_54025.indb 56 12.01.2015 13:18:13

60 mm 60 mm
325 mm
WA IG 1/2”
≥800 mm
~45 mm
1
2
1
2
321
7
654
8 9
SensoWash_MAL_SWC_54025/15.01.5 57
SensoWash_MAL_SWC_54025.indb 57 12.01.2015 13:18:16

2
1
3
L
N
PE
1413
121110
15
181716
# 21295900.., # 21415900.., # 21565900..
58 SensoWash_MAL_SWC_54025/15.01.5
SensoWash_MAL_SWC_54025.indb 58 12.01.2015 13:18:18

20 2119
22 23
SensoWash_MAL_SWC_54025/15.01.5 59
SensoWash_MAL_SWC_54025.indb 59 12.01.2015 13:18:18

HEADQUARTERS
Duravit AG
P.O. Box 240
Werderstr. 36
78132 Hornberg
Germany
Phone [phone]
Fax [phone]
[e-mail]
www.duravit.com
Best.-Nr. 54025/15.01.5 · We reserve the right to make technical improvements and enhance the appearance of the products shown.
SensoWash_MAL_SWC_54025.indb 60 12.01.2015 13:18:18
