Dva Lt series User manual

Addolcitore d’Acqua

Water Softener

Adoucisseur d’Eau

Wasserenthärtungseinheit

Depurador de Agua

Zmiçkczacz Wody

Водоумягчитель LT rif. 401

NORMATIVA 25: Apparecchio per uso tecnologico e Macchine da caffè espresso

Figura 3 • Figure 3 • Figure 3 • Abbildung 3 • Figura 3 • Rysunek 3 • Pисунок 3

Figura 1 • Figure 1 • Figure 1 • Abbildung 1 • Figura 1 • Rysunek 1 • Pисунок 1 Figura 1 • Figure 1 • Figure 1 • Abbildung 1 • Figura 1 • Rysunek 1 • Pисунок 2

FASE DI LAVORO

OPERATING MODE

PHASE DE TRAVAIL

BETRIEB

FASE DE TRABAJO

TRYB PRACY

ФАЗА РАБОТЫ

SCHEMA D’INSTALLAZIONE

INSTALLATION DRAWING

SCHEMA D’INSTALLATION

INSTALLATIONSZEICHNUNG

ESQUEMA DE INSTALACIÓN

SCHEMAT INSTALACJI

СХЕМА УСТАНОВКИ

RISCIACQUO E MESSA IN FUNZIONE

RINSING AND COMMISSIONING

RINÇAGE ET MISE EN MARCHE

SPÜLEN UND INBETRIEBNAHME

ENJUAGE Y PUESTA EN FUNCIONAMIENTO

PLUKANIE I URUCHOMIENIE

ПРОМЫВКА И ФУНКЦИОНИРАВАНИЕ

FASE DI DEPRESSIONE E CARICO SALE

DEPRESSION AND SALT LOADING MODE

PHASE DE DEPRESSION ET CHARGEMENT DU SEL

DRUCKABLASS UND EINFÜLLEN DES SALZES

FASE DE DEPRESIÓN Y CARGA DE SAL

SPUSZCZANIE WODY I UZUPELNIENIE SOLI

ФАЗА СБРОСА ДАВЛЕНИЯ И ЗАГРУЗКА СОЛИ

FASE DI RIGENERAZIONE

REGENERATION MODE

PHASE DE RÉGÉNÉRATION

REGENERIERUNG

FASE DE REGENERACIÓN

TRYB REGENERACJI

ФАЗА РЕГЕНЕРАЦИИ

A B C

2Libretto di istruzioni ed avvertenze per addolcitori d’acqua

1050 700 525 420 350

1680 1120 840 672 560

2520 1680 1260 1008 840

3360 2240 1680 1344 1120

4200 2800 2100 1680 1400

20°f 30°f 40°f 50°f 60°f

11°d 16°d 22°d 28°d 33°d

200 ppm CaCO3300 ppm CaCO3 400 ppm CaCO3 500 ppm CaCO3 600 ppm CaCO3

LITRI D’ACQUA ADDOLCITI IN BASE ALLA DUREZZA

PESO

[kg]

RESINA

[l]

SALE/RIG.

[kg]

[mm]

MODELLO

Libretto di istruzioni ed avvertenze per addolcitori d’acqua 3

ITALIANO Addolcitore d’Acqua LT

DATI TECNICI

• Portata 1000 l/h

• Pressione Minima/Massima 1 ÷ 8 bar

•

Temperatura Min./Mass. acqua alimento

4°C ÷ 25°C

LEGENDA Figura 1

AEntrata Acqua E

Tubo Scarico Pressione

BUscita Acqua FTubo Rigenerazione

CRubinetto Entrata Acqua GManopola Coperchio

DRubinetto Uscita Acqua IValvola di Ritegno

Il presente libretto costituisce parte integrante del pro-

dotto, leggere attentamente le avvertenze riportate in

quanto forniscono importanti indicazioni riguardan-

ti la sicurezza d’installazione, d’uso e manutenzione.

Questo addolcitore dovrà essere destinato solamente

all’addolcimento d’acqua fredda potabile, ogni altro

uso è da considerarsi improprio e quindi irragione-

vole.

ATTENZIONE: per la rigenerazione utilizzare unica-

mente cloruro di sodio NaCl in grana grossa (sale da

cucina), è vietato l’utilizzo di sostanze o prodotti chi-

mici vari.

Le resine contenute nell’addolcitore sono neces-

sarie al suo corretto funzionamento, non gettarle.

INSTALLAZIONE

• Dopo aver tolto l’imballaggio assicurarsi dell’inte-

grità dell’addolcitore. Gli elementi dell’imballaggio

(sacchetti di plastica, cartone ecc...) non devono

essere lasciati alla portata dei bambini in quanto

potenziali fonti di pericolo. L’installazione deve es-

sere effettuata in ottemperanza alle norme vigenti,

secondo le istruzioni del costruttore e da personale

qualificato. Un’errata installazione può causare dan-

ni a persone, animali o cose per i quali il costruttore

non può essere considerato responsabile.

• Installare l’addolcitore in locali con temperatura am-

biente compresa fra un minimo di 5 °C ed un mas-

simo di 30 °C (Gradi Centigradi).

COLLEGAMENTO ALLA RETE IDRICA (fig. 1)

• Tra la rete idrica e l’addolcitore deve essere installa-

to, a cura dell’utente, un rubinetto che permetta di

interrompere il passaggio d’acqua in caso di neces-

sità, ed una valvola di ritegno per evitare ritorni di

pressione.

• Collegare i tubi d’entrata e uscita acqua all’addolci-

tore avvitandoli in modo sicuro.

• Posizionare il tubo di scarico acqua direttamente in

uno scarico.

MESSA IN FUNZIONE

• RISCIACQUO RESINE (fig. 2)

Porre il tubo d’uscita in uno scarico.

Posizionare le levette dei rubinetti a sinistra ed apri-

re l’entrata dell’acqua; lasciare scorrere il flusso fino

a quando non sarà limpido, dopo di che provvede-

re ad interrompere l’entrata dell’acqua e collegare il

tubo di uscita alla macchina da alimentare.

• RIGENERAZIONE PERIODICA (fig. 3)

• posizione B

1) Porre in un secchio il tubo di depressione.

Posizionare a destra le levette dei rubinetti ed at-

tendere lo scarico della pressione. Togliere il co-

perchio svitando la manopola ed introdurre il sale

nella quantità prescritta in funzione del modello

(vedere tabella 1).

ATTENZIONE: Pulire la guarnizione del coperchio da

eventuali residui di sale.

• posizione C

2) Rimettere il coperchio avvitando la manopola in

modo sicuro e spostare la levetta del rubinetto

d’entrata a sinistra.

ATTENZIONE: Pulire la parte superiore dell’addolcito-

re da eventuali residui di sale.

3) Lasciare uscire l’acqua salata dal tubetto di scarico

sino a quando l’acqua sarà dolce (40 minuti circa).

• posizione A

4) Riportare l’addolcitore in fase di lavoro posizionan-

do la levetta del rubinetto d’uscita a sinistra.

5) Fine rigenerazione.

ATTENZIONE: Durante la rigenerazione l’appa-

recchio collegato all’Addolcitore non viene ali-

mentato.

Allo scopo di mantenere sempre in perfetta efficienza

l’addolcitore, Vi consigliamo di effettuare la rigenera-

zione periodicamente in base all’utilizzo dell’addolci-

tore ed alla durezza dell’acqua impiegata.

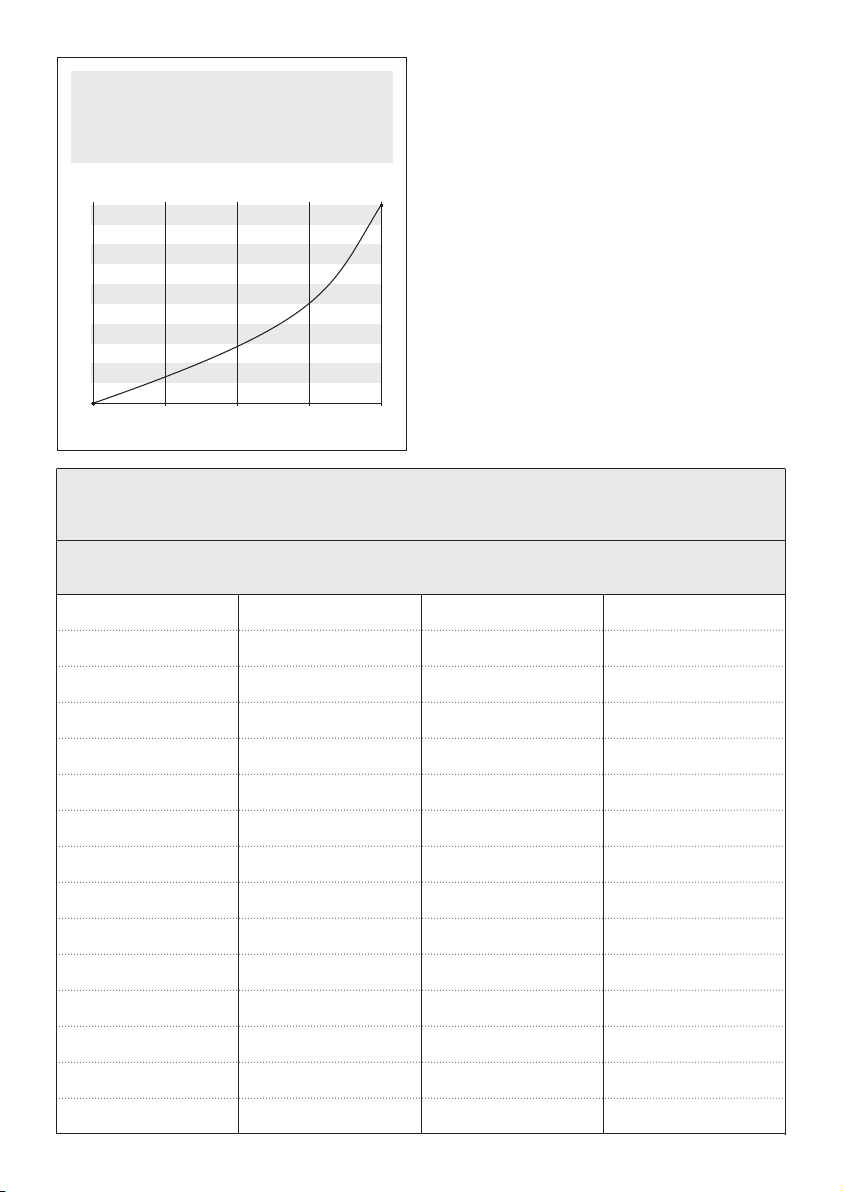

Vi invitiamo ad utilizzare la scheda stampata nell’ulti-

ma pagina, dove potrete annotare le date in cui effet-

tuerete le rigenerazioni.

LT5 300 5 3,5 0,5

LT8 400 7,5 5,6 1

LT12 500 9,5 8,4 1,5

LT16 600 12 11,2 2

LT20 900 19 14 2,5

LT5 300 5 3,5 0,5

LT8 400 7,5 5,6 1

LT12 500 9,5 8,4 1,5

LT16 600 12 11,2 2

LT20 900 19 14 2,5

1050 700 525 420 350

1680 1120 840 672 560

2520 1680 1260 1008 840

3360 2240 1680 1344 1120

4200 2800 2100 1680 1400

TECHNICAL DATA

• Flow Rate 1000 l/h

• Minimum/Maximum Pressure 1 ÷ 8 bar

• Feed Water Min./Max. Temperature 4°C ÷ 25°C

Figure 1 LEGEND

AWater Inlet EPressure Relief Hose

BWater Outlet FRegeneration Hose

CWater Inlet Tap GCover Knob

DWater Outlet Tap ICheck Valve

This leaflet is an integral part of the product.

Please read the warnings provided carefully as

these provide important information concerning

the safe installation, use and servicing of this pro-

duct. This water softener is intended to be used to

soften cold drinking water only, any other use is

considered improper and as such unreasonable.

WARNING: use only sodium chloride NaCl in lar-

ge grains (kitchen salt) for regeneration. The use

of any other chemical substances or products is

strictly forbidden.

The resins in the water softener are needed

for this to work properly: please do not throw

them away.

INSTALLATION

• After removing the packaging, make sure that

the water softener isn’t damaged. Keep the

packaging materials (plastic bags, cardboard

box etc...) out of the reach of children as they

can be dangerous. The water softener should be

installed in full observance of the current laws,

following the manufacturer’s instructions and by

experts. If installed incorrectly, the equipment

may cause injuries to people and animals and

damage to property, in which case the manu-

facturer cannot be held liable.

• Install the water softener in rooms where the

temperature is between a minimum of 5 °C and

a maximum of 30 °C(Centigrade).

CONNECTION TO THE WATER MAINS (figure 1)

• The user must install a tap between the water

mains and the water softener so that the water

can be turned off in an emergency, plus a check

valve to avoid any pressure returns.

• Connect the water inlet and outlet hoses to the

water softener and make sure that these are ti-

ghtened properly.

• Place the drain hose directly in a drain.

COMMISSIONING

• RINSING OF RESINS (figure 2)

Place the outlet hose in a drain.

Turn the taps’ levers to the left and open the

water inlet; let the water flow until it is clear,

then stop the inlet water and connect the outlet

hose to the machine to be supplied.

• ROUTINE REGENERATION (figure 3)

• position B

1) Place the depression hose in a bucket. Turn the

taps’ levers to the right and wait for the pres-

sure to drop. Remove the cover by unscrewing

the knob and then add the salt in the amount

indicated to suit the model (see table 1).

WARNING: Remove any salt from the seal on the

cover.

• position C

2) Return the cover and tighten the knob securely,

then move the inlet tap lever to the left.

WARNING: Remove any salt from the top of the

water softener.

3) Let the salty water flow from the drain hose

until the water is soft (about 40 minutes).

• position A

4) Return the water softener to normal working

conditions by turning the outlet tap lever to the

left.

5) Regeneration completed.

WARNING: the equipment connected to the

water softener is not supplied during regene-

ration.

To ensure the efficiency of the water softener at all

times, we recommend routine regeneration to suit

the use made of the water softener and the hard-

ness of the water used.

Please use the sheet printed on the last page to

keep a note of the dates when regeneration is

carried out.

4Instruction leaflet and warnings for water softeners

ENGLISH Water Softener LT

20°f 30°f 40°f 50°f 60°f

11°d 16°d 22°d 28°d 33°d

200 ppm CaCO3300 ppm CaCO3 400 ppm CaCO3 500 ppm CaCO3 600 ppm CaCO3

LITERS OF WATER SOFTENED DEPENDING ON HARDNESS

WEI-

GHT

[kg]

RESINS

[l]

SALT/REG.

[kg]

[mm]

MODEL

LT5 300 5 3,5 0,5

LT8 400 7,5 5,6 1

LT12 500 9,5 8,4 1,5

LT16 600 12 11,2 2

LT20 900 19 14 2,5

1050 700 525 420 350

1680 1120 840 672 560

2520 1680 1260 1008 840

3360 2240 1680 1344 1120

4200 2800 2100 1680 1400

Notice d’instruction et conseils pour adoucisseurs d’eau 5

DONNÉES TECHNIQUES

• Debit 1000 l/h

• Minimum/Maximum Pression 1 ÷ 8 bar

• Témperature Eau alimentation Min./Max. 4°C ÷ 25°C

LÉGENDE Figure 1

AEntrée d’eau ETuyau décharge pression

BSortie d’eau FTuyau de régénération

CRobinet de Prise d’eau GPoignée bouton couvercle

DRobinet de Sortie d’eau ISoupape de Retenue

Cette notice fait partie intégrante du produit. Lire atten-

tivement les instructions qui y sont données car elles

fournissent des indications importantes sur la sécurité

en phase d’installation, d’utilisation et d’entretien. Cet

adoucisseur ne devra être destiné qu’à l’adoucissement

de l’eau froide potable; tout autre usage sera considéré

comme impropre et par conséquent non raisonnable.

ATTENTION: pour la régénération, utiliser uniquement

du chlorure de sodium NaCl en gros grains (sel de cui-

sine); l’emploi de toute autre substance ou de tout autre

produit chimique est interdit.

Les résines contenues dans l’adoucisseur sont

nécessaires à son bon fonctionnement; il ne faut

pas les jeter.

INSTALLATION

• Après avoir retiré l’emballage, s’assurer que l’adoucis-

seur est en bon état. Les différentes parties de l’em-

ballage (sacs en plastique, carton etc...) ne devront

pas être laissées à la portée des enfants car elles pour-

raient représenter un danger pour eux. L’installation

doit être effectuée par des personnes qualifiées, selon

les normes en vigueur et selon les instructions du con-

structeur. Une installation non correcte peut causer

des dommages aux personnes, aux animaux ou aux

choses dont le constructeur ne pourra en aucun cas

être jugé responsable.

• Installer l’adoucisseur dans des locaux où la

température ambiante devra être entre un minimum

de 5 °C et un maximum de 30 °C (Degrés centigrades).

RACCORDEMENT AU RESEAU HYDRIQUE (figure 1)

• Entre le réseau hydrique et l’adoucisseur, l’utilisateur

devra pourvoir à l’installation d’un robinet permettant

de couper l’eau en cas de besoin, et d’une soupape

de retenue qui empêche les refoulements de pression.

• Raccorder les tuyaux de prise et de sortie d’eau à l’a-

doucisseur en les vissant bien à fond.

• Placer le tuyau d’écoulement de l’eau directement

dans une décharge.

MISE EN MARCHE

• RINÇAGE DES RESINES (fig. 2)

Placer le tuyau de sortie dans une décharge.

Positionner les manettes des robinets à gauche et ou-

vrir l’entrée d’eau; laisser couler jusqu’à ce que l’eau

soit limpide; couper l’eau en entrée et relier le tuyau

de sortie à la machine qu’on doit alimenter.

• RÉGÉNÉRATION PERIODIQUE (fig. 3)

• position B

1) Placer le tuyau de dépression dans un seau.

Positionner les manettes des robinets à droite et

attendre que la pression s’échappe entièrement.

Enlever le couvercle en dévissant le bouchon et in-

troduire le sel dans la quantité prescrite selon le mo-

dèle (voir tableau 1).

ATTENTION: Nettoyer la garniture du couvercle pour

éliminer les éventuels résidus de sel.

• position C

2) Remettre le couvercle en vissant le bouton bien à

fond et déplacer la manette du robinet d’entrée vers

la gauche.

ATTENTION: Nettoyer le haut de l’adoucisseur pour

éliminer les éventuels résidus de sel.

3) Laisser l’eau salée s’écouler du tuyau de décharge

jusqu’à ce qu’elle devienne douce (40 minutes envi-

ron).

• position A

4) Remettre l’adoucisseur en phase de travail en posi-

tionnant la manette du robinet de sortie sur la gau-

che.

5) Fin de la régénération.

ATTENTION: durant la régénération l’appareil relié

a l’adoucisseur n’est pas alimenté.

Pour que l’adoucisseur soit toujours en parfait état de

fonctionnement, on conseille de procéder périodiquem-

ent à la régénération, en tenant compte de l’usage qu’on

fait de cet appareil et de la dureté de l’eau utilisée.

Vous êtes invités à utiliser la fiche imprimée en dernière

page, où vous pourrez noter les dates auxquelles vous

effectuerez les régénérations.

FRANÇAIS Adoucisseur d’Eau LT

20°f 30°f 40°f 50°f 60°f

11°d 16°d 22°d 28°d 33°d

200 ppm CaCO3300 ppm CaCO3 400 ppm CaCO3 500 ppm CaCO3 600 ppm CaCO3

LITRES D’EAU ADOUCIE SELON LA DURETÉ

POIDS

[kg]

RESINES

[l]

SEL/RÉG.

[kg]

[mm]

MODÈLE

LT5 300 5 3,5 0,5

LT8 400 7,5 5,6 1

LT12 500 9,5 8,4 1,5

LT16 600 12 11,2 2

LT20 900 19 14 2,5

1050 700 525 420 350

1680 1120 840 672 560

2520 1680 1260 1008 840

3360 2240 1680 1344 1120

4200 2800 2100 1680 1400

6Gebrauchsanweisungen und Hinweise für Wasserenthärtungsgerät

KENNDATEN

• Durchlaufleistung 1000 l/h

• Mindestdruck / Höchstdruck 1 ÷ 8 bar

• Min./Max. Wert Speisewassertemperatur 4°C ÷ 25°C

ZEICHENERKLÄRUNG Abbildung 1

AWassereinlass EDruckablassleitung

BWasserauslass FRegenerierungsleitung

CWasserzulaufhahn GHandrad am deckel

DWasserauslaufhahn IHöhe

Diese Anleitungen sind Bestandteile des Produkts; bitte

lesen Sie alle darin enthaltenen Hinweise zur sicheren

Installation, Verwendung und Instandhaltung des Geräts

sorgfältig durch. Der Wasserenthärter ist ausschließlich

zum Enthärten von kaltem Trinkwasser bestimmt; jede an-

dere Verwendung ist ungeeignet und nicht zweckdienlich.

ACHTUNG: Zur Regenerierung ist ausschließlich gro-

bes Natriumchlorid NaCl (Kochsalz) zu verwenden; die

Verwendung von chemischen Substanzen oder Produkten

ist verboten.

Die im Wasserenthärter enthaltenen Harze sind für

die Wirkungsweise des Geräts erforderlich, bitte

nicht wegwerfen.

INSTALLATION

• Prüfen Sie nach dem Auspacken, ob der

Wasserenthärter unbeschädigt ist. Die

Verpackungselemente (Kunststoffbeutel, Karton,

usw.) dürfen nicht in die Hände von Kindern gelan-

gen, da sie potentielle Gefahrenquellen darstellen. Die

Installation ist in Einhaltung der geltenden Vorschriften

nach den Anweisungen des Gerätherstellers von einem

Fachmann auszuführen. Durch eine falsche Installation

können Personen, Tiere und Sachen zu Schaden kom-

men, für die der Hersteller nicht haftbar gemacht wer-

den kann.

• Den Wasserenthärter in Räumen mit einer

Umgebungstemperatur von mindestens 5°C und maxi-

mal 30°C (Grad Celsius) installieren.

ANSCHLUSS AN DIE WASSERVERSORGUNG (Abb. 1)

• Der Anwender hat zwischen der Wasserleitung und

dem Wasserenthärter einen Hahn zu installieren, mit

dem der Durchlauf erforderlichenfalls unterbrochen

werden kann; außerdem ist ein Rückschlagventil zu in-

stallieren, um zu vermeiden, daß die Versorgungsleitung

unter Druck gesetzt wird.

• Die Ein- und Auslaßleitungen an den Wasserenthärter

anschließen und fest anziehen.

• Die Wasserauslaßleitung direkt an einen Abfluß an-

schließen.

INBETRIEBNAHME

• HARZ SPÜLEN (Abb. 2)

Auslaßleitung in einen Abfluß führen.

Die Hebel der Hähne nach links drehen und den

Wassereinlaß öffnen; Wasser fließen lassen, bis es

klar ist; danach Wasserzufluß unterbrechen und die

Auslaßleitung an das zu versorgende Gerät anschließen.

• REGELMÄSSIGE REGENERIERUNG (Abb. 3)

• Position B

1) Die Druckablaßleitung in einen Eimer führen. Die

Hebel der Hähne nach rechts drehen und warten, bis

der Druck abgelassen ist. Handrad aufschrauben und

Deckel abnehmen; je nach Modell die vorgeschriebene

Salzmenge einfüllen (siehe Tabelle 1).

ACHTUNG: Eventuelle Salzreste von der Dichtung des

Deckels entfernen.

• Position C

2) Deckel wieder aufsetzen und durch Zuschrauben des

Handrads fest schließen; Hebel des Einlaßhahns nach

links drehen.

ACHTUNG: Eventuelle Salzreste im Oberteil des

Wasserenthärters entfernen.

3) Salzwasser aus der Auslaßleitung strömen lassen, bis

das Wasser nicht mehr salzig ist (ca. 40 Minuten).

• Position A

4) Den Hebel des Auslaßhahns wieder nach links

drehen und dadurch den Wasserenthärter wieder in

Betriebsstellung bringen.

5) Ende der Regenerierung.

ACHTUNG: Während der Regenerierung wird das an

den Wasserenthärter angeschlossene Gerät nicht mit

Wasser versorgt.

Um die Wirksamkeit des Wasserenthärters zu erhal-

ten, empfehlen wir eine regelmäßige Regenerierung in

Abhängigkeit vom Einsatz und der Härte des verwendeten

Wassers.

Verwenden Sie hierzu den Vordruck auf der letzten Seite,

wo Sie das jeweilige Datum der Regenerierung eintragen

können.

20°f 30°f 40°f 50°f 60°f

11°d 16°d 22°d 28°d 33°d

200 ppm CaCO3300 ppm CaCO3 400 ppm CaCO3 500 ppm CaCO3 600 ppm CaCO3

WASSERMENGE HAERTE GEMAESS ENTHAERT (IN LITER)

GEWICHT

[kg]

HARZ

[l]

SALZ/REG .

[kg]

[mm]

MODELL

DEUTSCH Wasserenthärtungseinheit LT

LT5 300 5 3,5 0,5

LT8 400 7,5 5,6 1

LT12 500 9,5 8,4 1,5

LT16 600 12 11,2 2

LT20 900 19 14 2,5

1050 700 525 420 350

1680 1120 840 672 560

2520 1680 1260 1008 840

3360 2240 1680 1344 1120

4200 2800 2100 1680 1400

MODELO

DATOS TÉCNICOS

• Caudal 1000 l/h

• Presión Mínima/Máxima 1 ÷ 8 bar

• Temperatura Mín./Máx. agua alimentación 4°C ÷ 25°C

LEYENDA Figura 1

AEntrada agua ETubo descarga presión

BSalida agua FTubo Regeneración

CLlave entrada agua GEmpuñadura tapa

DLlave salida agua IVálvula de Retención

El presente manual de instrucciones constituye parte inte-

grante del producto, léanse atentamente las advertencias

incluidas ya que proporcionan importantes indicaciones

en relación con la seguridad de la instalación, de uso y

de manutención. Este descalcarizador deberá ser desti-

nado solamente al ablandamiento de agua fría potable,

cualquier otro uso se considerará impropio y por tanto

irracional.

ATENCIÓN: para la regeneración hay que utilizar so-

lamente cloruro de sodio NaCl en grano grueso (sal de

cocina); está prohibido el uso de sustancias o productos

químicos varios.

Las resinas contenidas en el descalcarizador son ne-

cesarias para su correcto funcionamiento, no las

tiren.

INSTALACIÓN

• Una vez quitado el embalaje, controlar la integridad

del descalcarizador. Los elementos del embalaje (bol-

sas de plástico, cartón, etc...) no se tienen que dejar al

alcance de los niños ya que son potenciales fuentes

de peligro. La instalación tiene que ser efectuada cu-

mpliendo con las normas en vigor, según las instruc-

ciones del fabricante y por personal cualificado. Una

instalación errónea puede causar daños a personas,

animales o cosas por los cuales el fabricante no puede

ser considerado responsable.

• Instalar el descalcarizador en locales con una tempe-

ratura ambiente de entre un mínimo de 5 °C y una

máxima de 30 °C (grados centígrados).

CONEXIÓN CON LA RED HÍDRICA (figura 1)

• Entre la red hídrica y el descalcarizador tiene que estar

instalada, a cargo del usuario, una llave que permita in-

terrumpir el paso de agua en caso de necesidad, y una

válvula de retención para evitar retrocesos de presión.

• Conectar los tubos de entrada y salida agua con el de-

scalcarizador enroscándolos de modo seguro.

• Posicionar el tubo de descarga del agua directamente

en un desagüe.

PUESTA EN FUNCIÓNAMIENTO

• ENJUAGUE RESINAS (figura 2)

Poner el tubo de salida en un desagüe.

Posicionar las palancas de las llaves hacia la izquierda

y abrir la entrada del agua; dejar que corra el flujo

hasta que esté limpio, a continuación interrumpir la

entrada del agua y acoplar el tubo de salida con la

máquina a alimentar.

• REGENERACIÓN PERIÓDICA (figura 3)

• posición B

1) Poner en un cubo el tubo de depresión. Posicionar

hacia la derecha las palancas de las llaves y esperar

a que se descargue la presión. Quitar la tapa desen-

roscando la empuñadura e introducir la sal según la

cantidad prescrita en función del modelo (véase tabla

1).

ATENCIÓN: limpiar la guarnición de la tapa de eventua-

les residuos de sal.

• posición C

2) Poner de nuevo la tapa enroscando la empuñadura de

modo seguro y mover la palanca de la llave de entra-

da hacia la izquierda.

ATENCIÓN: limpiar la parte superior del descalcarizador

de eventuales residuos de sal.

3) Dejar que salga el agua salada por el tubo de descarga

hasta que el agua sea blanda (40 minutos aprox.).

• posición A

4) Poner de nuevo el descalcarizador en fase de trabajo

posicionando la palanca de la llave de salida hacia la

izquierda.

5) Final de la regeneración.

ATENCIÓN: durante la regeneración el aparato co-

nectad con el descalcarizador no está alimentado.

Con el fin de mantener siempre en perfecta eficiencia el

descalcarizador, les aconsejamos que efectúen la regene-

ración periódicamente en base al uso del descalcarizador

y a la dureza del agua empleada.

Les rogamos que utilicen la ficha impresa en la última

página, donde podrán anotar las fechas en que efectúen

las regeneraciones.

Manual de instrucciones y advertencias para depuradores de agua 7

ESPAÑOL Depurador de Agua LT

20°f 30°f 40°f 50°f 60°f

11°d 16°d 22°d 28°d 33°d

200 ppm CaCO3300 ppm CaCO3 400 ppm CaCO3 500 ppm CaCO3 600 ppm CaCO3

LITROS DE AGUA ABLANDADA EN BASE A LA DUREZA

PESO

[kg]

RESINAS

[l]

SAL/REG.

[kg]

[mm]

LT5 300 5 3,5 0,5

LT8 400 7,5 5,6 1

LT12 500 9,5 8,4 1,5

LT16 600 12 11,2 2

LT20 900 19 14 2,5

1050 700 525 420 350

1680 1120 840 672 560

2520 1680 1260 1008 840

3360 2240 1680 1344 1120

4200 2800 2100 1680 1400

DANE TECHNICZNE:

• Przepływ 1000 l/h

• Mimalne/maksymalne cisnienie 1 ÷ 8 bar

•

Mimalna/maksymalna temperatura wody 4°C ÷ 25°C

ELEMENTY RYSUNKU

AWpust wody EWąż ciśnieniowy

BWylot wody FWąż regeneratora

CZawór wpustu wody GPokretło

DZawór wylotu wody IZawór zwrotny

Ta ulotka jest integralną częścią produktu. Proszę prze-

czytaj ostrzeżenia i wskazówki w niej zawarte – są źródłem

informacji dotyczących m. in. Twojego bezpieczeństwa,

montażu, użytkowania i serwisowania. To urządzenie

może być używane do zmiękczania zimnej wody pitnej,

inne wykorzystanie jest niewłaściwe i niezgodne z zalece-

niem producenta.

OSTRZEŻENIE: do regeneracji należy stosować tylko

chlorek sodu NaCl gruboziarnisty (sól kuchenna). Użycie

innych środków jest zabronione.

Kuleczki żywicy w urządzeniu są niezbędne do jego

działania - nie wyrzucaj ich.

INSTALACJA

• Po zdjęciu opakowania upewnij się, że zmiękczacz

nie jest uszkodzony. Tr zymaj opakowanie (worki,

kartony i inne) z dala od dzieci – mogą być stanowić

niebezpieczeństwo. Urządzenie powinno być zain-

stalowane zgodnie z obowiązującymi normami,

uwzględniając instrukcję producenta i ekspertów

posiadających odpowiednie uprawnienia. Zainsta-

lowany nieprawidłowo sprzęt może stanowić zagrożenie

dla ludzi i zwierząt oraz może być przyczyną strat mate-

rialnych – w takim przypadku producent nie może być

pociągnięty do odpowiedzialności.

• Zainstaluj zmiękczacz w pomieszczeniu, gdzie tempera-

tura wynosi minimum 5°C a maksimum 30°C.

PODŁĄCZENIE DO SIECI WODOCIĄGOWEJ

• Należy zamontować zawór pomiędzy siecią

wodociągową a zmiękczaczem, tak aby dopływ wody w

każdym momencie mógł zostać odcięty. Należy sprawd-

zid zawór pod kontem zwrotów ciśnienia.

• Podłącz wodę wężem do urządzenia i upewnij się, że

instalacja jest prawidłowa.

• Umieść wąż spustowy bezpośrednio w odpływie.

URUCHOMIENIE

PŁUKANIE ŻYWIC (rysunek 2)

Umieść wąż w odpływie. Przekręć dźwignię zawo-

ru w lewo i otwórz dopływ wody. Odczekaj aż woda

wypłynie.

RUTYNOWA REGENERACJA (rysunek 3)

• Pozycja B

1) Umieść wąż w wiadrze. Przesuń dźwignię zaworu w

prawo i odczekaj aż ciśnienie się unormuje. Zdejmij

pokrywę dodaj sól w odpowiedniej ilości (patrz tabela

nr 1).

UWAGA: Usuń sól pozostałą na urządzeniu, nakrętce i

innych częściach.

• Pozycja C

2) Umieść z powrotem pokrywę i dokręć pokrętło.

Dźwignię zaworu przesuń w lewo.

UWAGA: Usuń sól pozostałą na urządzeniu, nakrętce i

innych częściach.

3) Pozwól zasolonej wodzie wypłynąć dopóki woda nie

będzie zmiękczona (ok 40 min.)

• Pozycja A

4) Przywróć zmiękczacz do trybu normalnej pracy

obracając dźwignię zaworu w lewo.

5) Regeneracja zakooczona

UWAGA: sprzęt potrzebny do podłączenia zmiękczacza

nie jest dostarczany wraz z urządzeniem.

Aby zapewnić prawidłowe działanie urządzenia, zaleca się

systematyczne przeprowadzanie regeneracji w zależności

od intensywności użycia i twardości zmiękczanej wody.

Zaleca się użycie druku na ostatniej stronie do rejestrowa-

nia przeprowadzanych regeneracji.

20°f 30°f 40°f 50°f 60°f

11°d 16°d 22°d 28°d 33°d

200 ppm CaCO3300 ppm CaCO3 400 ppm CaCO3 500 ppm CaCO3 600 ppm CaCO3

ILOSC UZDATNIONEJ WODY

WAGA

[kg]

POJEM-

NOSC

[l]

SÓL/REG.

[kg]

[mm]

MODEL

8Instrukcja obslugi do zmiekczacza wody LT

POLSKI Zmiekczacz wody LT

´ ´

1050 700 525 420 350

1680 1120 840 672 560

2520 1680 1260 1008 840

3360 2240 1680 1344 1120

4200 2800 2100 1680 1400

ЛТ5 300 5 3,5 0,5

ЛТ8 400 7,5 5,6 1

ЛТ12 500 9,5 8,4 1,5

ЛТ16 600 12 11,2 2

ЛТ20 900 19 14 2,5

Instruction leaflet and warnings for water softeners 9

МОДЕЛЬ

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Скорость потока 1000 l/h

• минимальное/максимальное давление 1 ÷ 8 bar

•

Минимальная/максимальная температура воды

4°C ÷ 25°C

СХЕМА НА РИСУНКЕ 1

A Впуск воды E Шланг для сброса давления

B Выпуск воды F Шланг для регенерации

C Кран для впуска воды G Ручка крышки

D Кран для выпуска воды I

Предохранительный клапан

Это руководство является неотъемлемой частью

изделия;пожалуйста внимательно прочитайте

содерженные предостережения, так как они

предоставляют важные информации, относящиеся

с безопасностью установки, использования и

обслуживания. Водоумягчитель предназначен только

для смягчения холодной питьевой воды. Какое-либо

другое использование прибора рассматривается как

несоответствующее и нецелесообразное.

ВНИМАНИЕ! Для регенерации используйте только

большие гранулы хлорида натрия NaCl (соль).

Использование каких-либо других химических веществ

запрещено.

Смолы в водоумягчителе необходимы для его

нормальной работы: пожалуйста, не выбрасывайте их.

УСТАНОВКА

• После того, как распакуете прибор, убедитесь, что

он не поврежден. Храните упаковочные материалы

(пластиковые мешки, картонную коробку и т.д.)

в недоступном для детей месте, так они могут

представлять опасность. Прибор должен быть

установлен в полном соответствии с законами,

принятыми в данной стране, информацией,

предоставленной в инструкции и рекомендациями

технических специалистов. При неправильной

установке прибор может стать причиной травм людей,

животных или предметов,.за которые производитель

не несет ответственности .

• Установите водоумягчитель в помещении с

температурой окружающей среды не менее 5.°С и не

более 30°С.

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ (рис. 1)

• Между водопроводом и водоумягчителем, пользователь

должен установить кран, чтобы немедленно отключить

воду в случае необходимости и предохранительный

клапан, чтобы избежать противодавления.

• Соедините шланги для впускного и выпускного

отверстий для воды с водоумягчителем и подтягивайте с

осторожностью.

• Поместите сливной шланг прямо в сливу

ВВЕДЕНИЕ В ЭКСПЛУАТАЦИЮ

• ПРОМЫВКА СМОЛ (figura 2)

Поместите выпускной шланг в отверстие для слива

воды.

Поверните рукоятки кранов влево и пустите воду;

позвольте воде течь до полного очищения, затем

выключите воду и присоедините выпускной шланг к

машине, снабжаемой водой.

• ПЕРИОДИЧЕСКАЯ РЕГЕНЕРАЦИЯ (рис. 3)

• Позиция B

1) Поместите шланг для сброса давления в ведро.

Поверните рукоятки кранов вправо и подождите,

пока упадет давление. Отвинтите ручку и удалите

крышку, и добавьте соль в количестве, указанном для

определенной модели прибора (см. табл. 1).

ВНИМАНИЕ: Удалите соль с уплотнителя крышки.

• Позиция C

2) Верните крышку на место и плотно закрутите ручку и

поверните рукоятку крана для впуска воды влево.

ВНИМАНИЕ:Удалите соль с верхней части

водоумягчителя.

3) Позвольте подсоленной воде течь через сливной шланг

до тех пор, пока вода не станет мягкой (примерно 40

минут).

• Позиция A

4) Верните водоумягчитель в обычное рабочее состояние,

повернув рукоятку крана для выпуска воды влево.

5) Конец регенерации.

ВНИМАНИЕ: оборудование, подключенное к

водоумягчителю, не снабжается водой во время

регенерации.

Чтобы обеспечить эффективную работу водоумягчителя,

мы рекомендуем производить регенерацию в соответствии

с приведенными в таблице параметрами для различных

моделей прибора.

Пожалуйста, пользуйтесь последней страницей

инструкции, чтобы хранить записи дат проведения

регенерации.

РУССКИЙ ВОДОУМЯГЧИТЕЛЬ ЛТ

20°f 30°f 40°f 50°f 60°f

11°d 16°d 22°d 28°d 33°d

200 ppm CaCO3300 ppm CaCO3 400 ppm CaCO3 500 ppm CaCO3 600 ppm CaCO3

ЛИТРЫ СМЯГЧАЕМОЙ ВОДЫ, В ЗАВИСИМОСТИ ОТ ЖЕСТКОСТИ

ВЕС

[кг]

СМОЛА

[л]

СОЛ/РЕГ

[кг]

(ВЫС)

[mm]

10 Libretto di istruzioni ed avvertenze per addolcitori d’acqua

NOTES

..................................................................................................

Libretto di istruzioni ed avvertenze per addolcitori d’acqua 11

NOTES

..................................................................................................

DATA INSTALLAZIONE • INSTALLATION DATE

INSTALLATIONSDATUM • DATE INSTALLATION

FECHA INSTALLACIÓN • DATA INSTALACJI • ДАТА УСТАНОВКИ .....................................................................

DATA RIGENERAZIONE• REGENERATION DATES • REGENERIERUNGSDATUM

DATE RÉGÉNÉRATION • FECHAS REGENERACIÓN • DATA REGENERACJI • ДАТА РЕГЕНЕРАЦИИ

12 Libretto di istruzioni ed avvertenze per addolcitori d’acqua

BAR

1,8

1,6

1,4

1,2

0,8

0,6

0,4

0,2

0 696 930 1056 1

128

LT/H

DIAGRAMMA PERDITE DI CARICO

PRESSURE LOSS CHARACTERISTICS

WYKRES STRATY CISNIENIA

ДИАГРАММА О ПОТЕРЕ ДАВЛЕНИЯ

CONTENUTO DELLA CONFEZIONE:

• 1 Addolcitore;

• 1 Libretto di istruzioni.

CONTENTS OF THE PACKAGE:

• 1 Water Softener;

• 1 Instruction book.

CONTENU DE LA CONFECTION:

• 1 Adoucisseur;

• 1 notice d’instructions.

PACKUNGSINHALT

• 1 Enthärter;

• 1 Anleitung.

CONTENISO CAJA

• 1 depurador;

• 1 manual de instrucciones.

ZAWARTOSC OPAKOWANIA

• 1 zmiekczacz wody;

• 1 instrukcja.

СОДЕРЖИМОЕ УПАКОВКИ

• Водоумягчитель

• Руководство

´ ´

This manual suits for next models

Table of contents

Languages:

Other DVA Water Dispenser manuals

DVA

DVA AL Series User manual

DVA

DVA AL User manual

DVA

DVA ISI Series User manual

DVA

DVA ER Series User manual

DVA

DVA AL Series User manual

DVA

DVA AL User manual

DVA

DVA ISI Series Owner's manual

DVA

DVA GIX Series User manual

DVA

DVA GIX VOLUMETRIC User manual

DVA

DVA IV User manual

DVA

DVA LT5 User manual

DVA

DVA GIX 5 User manual

DVA

DVA iv8 User manual

DVA

DVA ISI User manual

Popular Water Dispenser manuals by other brands

RKIN

RKIN ONLISOFT PRO manual

Frigidaire

Frigidaire EFWC505 instruction manual

Judo

Judo QUICKSOFT MEGA operating instructions

swiftech

swiftech MCW60 installation guide

Primo Water

Primo Water 900115 owner's manual

Atlantis

Atlantis Super user manual

Flurida

Flurida FDFB10501 User instruction

Elkay

Elkay VRC8FR 1C Series Installation, care & use manual

TEFAL

TEFAL QUICK & HOT DELUXE manual

EHRLE

EHRLE DF400 Duplex Assembly and commissioning instructions

Tapworks

Tapworks NSC9PRO User and installer handbook

IBC Water

IBC Water AS1029MP-960 Installation & operating instructions

Hankscraft Runxin

Hankscraft Runxin H2O SS9-48 manual

Elkay

Elkay DSBWCB5G Installation, care & use manual

Arctic

Arctic Accelero Hybrid III-120 Welcome guide

Avalon

Avalon A10-TL Use and care guide

Euhomy

Euhomy WC-C user manual

WaterLogic

WaterLogic WL Max Technical manual

DVA LT Series User manual

Popular Water Dispenser manuals by other brands
