Eaton M22-I Series Manual

Emergency On Call Service:Local representative (Eaton.eu/aftersales)or [phone] (de, en) 1/2
Instruction Leaflet
Montageanweisung
Notice d’installation
Instrucciones de montaje
Istruzioni per il montaggio
安安装装说说明明
Инструкция по монтажу
Montagehandleiding
Montagevejledning
Οδηγίες εγκατάστασης
Instruções de montagem
Monteringsanvisning
Asennusohje
Návod k montáži
Paigaldusjuhend
Szerelési utasítás
Montāžas instrukcija
Montavimo instrukcija
Instrukcja montażu
Navodila za montažo
Návodna montáž
Монтажни инструкции
Instrucţiuni de montaj
Upute za montažu
Electric current! Danger to life!
Only skilledor instructedpersons may
carry out the following operations.
Lebensgefahr durchelektrischenStrom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
Tension électrique dangereuse !
Seules lespersonnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate equalificate possonoeseguire
le operazioni di seguito riportate.
触触电电危危险险！！
只允许专业人员和受过专业训练的人员进行下列工作。
Электрическийток! Опасно дляжизни!
Только специалисты или проинструктированные
лица могут выполнять следующиеоперации.
Levensgevaar door elektrische stroom!
Uitsluitend deskundigen in elektriciteit en
elektrotechnisch geïnstrueerdepersonen is het
toegestaan, de navolgend beschreven
werkzaamheden uittevoeren.
Livsfare på grund af elektrisk strøm!
Kun uddannede el-installatører og personer der
e instruerede i elektrotekniske arbejdsopgaver,
må udføre de nedenfor anførte arbejder.
en
de
fr
es
it
zh
ru
nl
da
Προσοχή, κίνδυνος ηλεκτροπληξίας!
Οι εργασίες πουαναφέρονται στη συνέχειαθα
πρέπει να εκτελούνται μόνο απόηλεκτρολόγους
καιηλεκτροτεχνίτες.
Perigo de vida devido a corrente eléctrica!
Apenas electricistas epessoas comformação
electrotécnica podem executaros trabalhos
que a seguir se descrevem.
Livsfara genom elektrisk ström!
Endast utbildade elektrikeroch personer som
undervisats i elektroteknik får utföra de arbeten
som beskrivs nedan.
Hengenvaarallinen jännite!
Vain pätevät sähköasentajat ja opastusta saaneet
henkilöt saavatsuorittaa seuraavat työt.
Nebezpečí úrazu elektrickým proudem!
Níže uvedené práce smějí provádět pouze
osoby s elektrotechnickým vzděláním.
Eluohtlik! Elektrilöögioht!
Järgnevalt kirjeldatud töid tohib teostada ainult
elektriala spetsialist vői elektrotehnilise
instrueerimise läbinud personal.
Életveszély az elektromos áramrévén!
Csak elektromos szakemberek és elektrotechnikában
képzett személyek végezhetik el a következőkben leírt
munkákat.
Elektriskā strāva apdraud dzīvību!
Tālāk aprakstītos darbus drīkst veikt tikai
elektrospeciālisti un darbam ar elektrotehniskām
iekārtām instruētās personas!
el
pt
sv
fi
cs
et
hu
lv
Pavojus gyvybei dėlelektros srovės!
Tik elektrikai ir elektrotechnikos specialistai gali
atlikti žemiau aprašytus darbus.
Porażenieprądem elektrycznym stanowi
zagrożenie dlażycia!
Opisane poniżejpracemogą przeprowadzać tylko
wykwalifikowani elektrycy oraz osoby odpowiednio
poinstruowane w zakresie elektrotechniki.
Življenjska nevarnost zaradi
električnega toka!
Spodaj opisana dela smejo izvajati samo
elektrostrokovnjaki in elektrotehnično poučene osebe.
Nebezpečenstvo ohrozenia života
elektrickým prúdom!
Práce, ktoré sú nižšie opísané, smú vykonávat’
iba elektroodborníci a osoby s elektrotechnickým
vzdelaním.
Опасност за живота от електрически ток!
Операциите, описани в следващите раздели,
могатда се извършват само от
специалисти-електротехници и инструктиран
електротехнически персонал.
Atenţie! Pericol electric!
Toate lucrările descrise trebuie efectuate numai
de personal de specialitate calificat şi de persoane
cu cunoştiinţe profunde în electrotehnică.
Opasnost po život uslijed električne struje!
Radove opisane unastavku smiju obavljati samo
stručni električari i osobe koje su prošle
elektrotehničku obuku.
lt
pl
sl
sk
bg
ro
hr
06/18 IL04716003Z

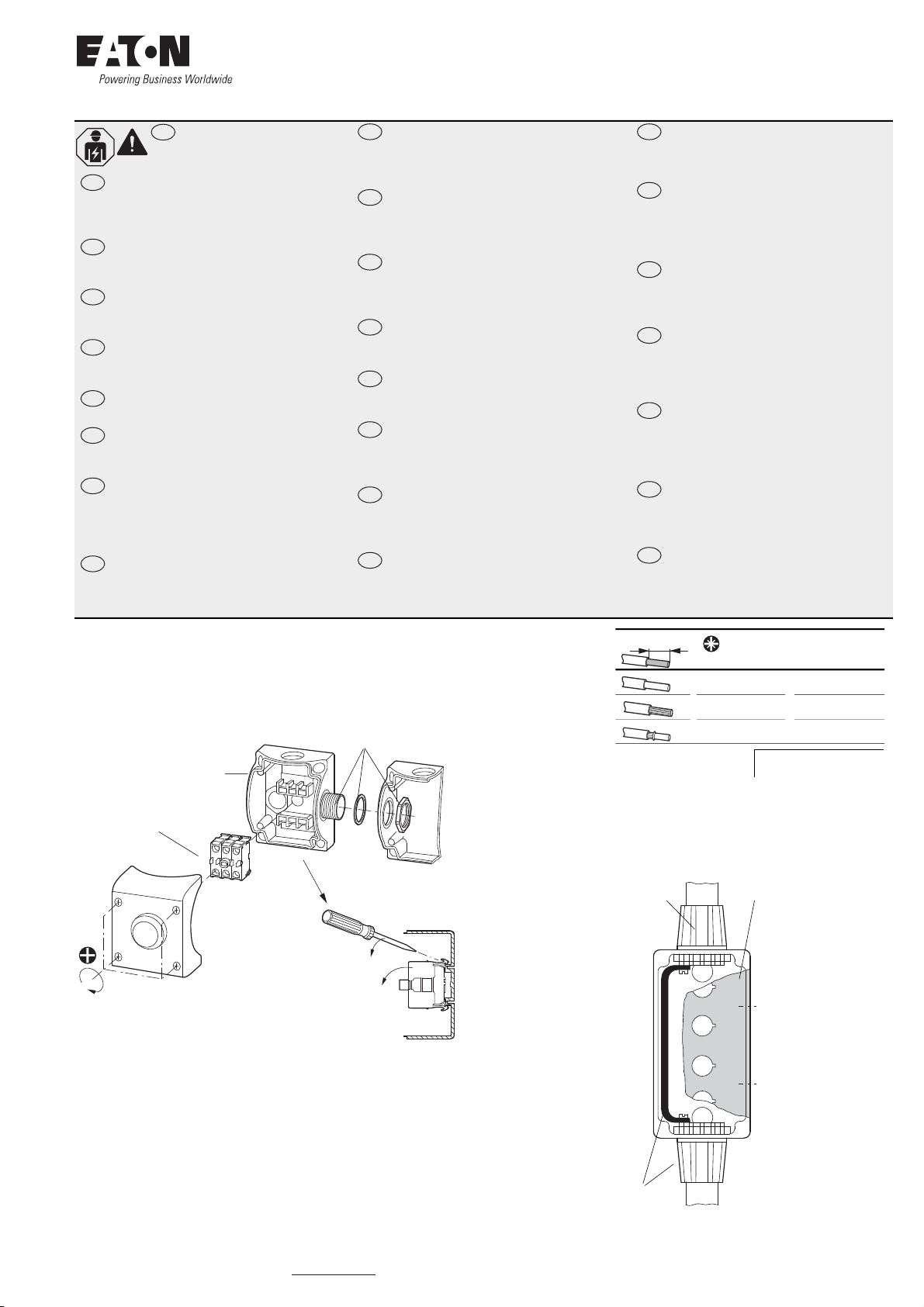

M22-I…, M22-E…, M22-H…, M22-UPE
M22-1-I…
M≦0.8 Nm
M≦7.1 lb-in
2 x 0.75 - 2.5 mm
2
AWG18- AWG14
2 x 0.75 - 2.5mm
2
AWG18- AWG14
2 x 0.5 - 1.5 mm
2
AWG20- AWG16
8mm(0.31”)
￫
60/75 °C Cu wire only
Z 2
1.8 Nm
(15.93 lb-in)
M22-IY1
M22-I1…4, M22-I6
M22-X1
M20 x1.5
M22-(C)KC…
M22(C)LEDC…
Fe, Al M22-I…


2/2Emergency On Call Service: Local representative (Eaton.eu/aftersales)or [phone] (de, en)
06/18 IL04716003Z
Eaton Industries GmbH, Hein-Moeller-Straße 7-11, 53115 Bonn, Germany
©2000 by Eaton Industries GmbH,Eaton.eu/documentation Eaton.com/recycling All Rights Reserved 06/18 IL04716003Z
M22-E…, M22-H…
M22-UPE
a
￫
Use carton and the plugs for closing off the openings when plastering.
Beim Einputzen Karton und die Stopfen zum Verschließen der Öffnungen verwenden.
Lors de l’encastrement, utiliser du carton et les bouchons pour obturer les ouvertures.
Al realizar el empotrado, utilizar el cartón y los tapones para cerrar los orificios.
Per l’incasso utilizzare il cartone e i tappi per la chiusura delle aperture.
清理时，请使用箱子和用于封堵开口的塞堵。
При штукатурных работах использовать картон и заглушки, чтобы закрыть отверстия.
Gebruik bijhetstucen kartonen de pluggen voorhet afsluiten van de openingen.
Anvend karton og propperne til at lukkeåbningerne under monteringen.
Κατά τονεντοιχισμόχρησιμοποιήστε το χαρτόνι και τα πώματα για να σφραγίσετετιςοπές.
Durante a estucagem utilizar o cartão e os bujões para fechar as aberturas.
Använd kartongen ochpropparna för att försluta öppningarna vid inputsningen.
￫
Rappauksen yhteydessä käytä pahvia ja tulppia aukkojen sulkemiseen.
Při omítnutí použijte kuzavření otvorů karton azátky.
Kinnikrohvimisel kasutage avadesulgemiseks kartongi ja kattekorke.
Abevakolásnál használjon kartont és a dugókat a nyílások lezárásához.
Veicot apmešanu, izmantojiet kartonu un aizbāžņus atvērumu noslēgšanai.
Atlikdamiapdailos darbus, angoms uždengti naudokite kartoną ir kamščius.
Podczas zatynkowywania użyć do zamknięciaotworów kartonu i zatyczek.
Pri vgradnji uporabite karton in čepe za zapiranje odprtin.
Pri omietnutípoužite k uzatvoreniu otvorov kartón a zátky.
При почистване използвайтекартон и тапите за запушване на отворите.
În momentul gipsării, utilizați carton și dopurile pentru obturarea orificiilor.
Pri ožbukavanju upotrijebite karton i čepove za zatvaranje otvora.
⌀
72 mm (2.83“)
36 mm (1.41“)
33 mm (1.30”)
a
95 mm
(3.74“)
c
b
56 mm (2.20”)
4x M4 x 16 mm
59 mm (2.32”)
ac
M22-E(Y)1 72 mm (2.83") 56 mm (2.2")
M22-E2 105 mm (4.13") 89 mm (3.5")
M22-E3 138 mm (5.43") 122mm (4.8")
M22-E4 171 mm (6.73") 155mm (6.1")
M22-E5 204 mm (8.03") 188mm (7.4")
M22-E6 237 mm (9.33") 221mm (8.7")
b
M22-H1 42 mm (1.65") 3 x ⌀ M20
M22-H2 75 mm (2.95")4x ⌀ M20
M22-H3 108 mm (4.25") 4 x ⌀ M20
M22-H4 141 mm (5.55") 4 x ⌀ M20
M22-H5 174 mm (6.85") 5 x ⌀ M20
M22-H6 207 mm (8.15")6x ⌀ M20
4 mm (0.18”)
56 mm (2.01”)
70 mm (2.75”)
M22-H...
M22-UPE
c
c+13 mm (c + 0.51”)
9 mm (0.35”)
9 mm (0.35”)
M22-H...
M22-E...
≦8 mm (≦0.31")
26 mm (1.02”)
b
b+42 mm (b + 1.65”)
b+32 mm (b + 1.26”)
≧8 mm (0.31”)
①
M22-H…
M22-UPE
①
M22-UPE
