Eaton Lumark Crosstour LED Knuckle Kit User manual

INS #
Brand Logo
reversed out of
black
INS #
IB506005EN
Installation Instructions - Crosstour LED Knuckle Kit
Instructions d’installation - Charnière Crosstour DEL
Instrucciones de instalación - Kit De Codo LED Crosstour
IMPORTANT: Read before installing fixture. Retain for future reference.
SAFETY: This fixture must be wired in accordance with the National Electrical Code and applicable local codes and
ordinances. Proper grounding is required to insure personal safety. Carefully observe grounding procedure under
installation section.
WARNING
Make certain power is OFF before starting installation
or attempting any maintenance. Risk of fire/electric
shock. If not qualified, consult an electrician.
WARNING
RISK OF ELECTRIC SHOCK—Disconnect power at fuse
or circuit breaker before installing or servicing.
WARNING
RISK OF BURN—Disconnect power and allow fixture
to cool before servicing.
WARNING
RISK OF PERSONAL INJURY—Fixture may become
damaged and/or unstable if not installed properly.
WARNING
DO NOT mount luminaire within 6” of a combustible
surface. DO NOT handle luminaire by the glass.
WARNING
Make certain power is OFF before starting installation
or attempting any maintenance.
ote:N These instructions do not claim to cover all
details or variations in the equipment, procedure,
or process described, nor to provide directions
for meeting every possible contingency during
installation, operation or maintenance. When
additional information is desired to satisfy a
problem not covered sufficiently for user’s purpose,
please contact your nearest representative.
ote:N Specifications and dimensions subject to change
without notice.

2EATON IB506005EN Installation instructions
Installation Instructions - Crosstour LED Knuckle Kit
INSTALLATION
ote:N Available on 7W, 18W, 26W and 38W models only.
Tools Required
Phillips head screw driver and electrical wiring tools.
1. Loosen the knuckle pivot screw. Adjust the position of
the knuckle stem. Re-tighten. (Figure 1.)
2. Route electrical leads through the 1/2” NPS cover
plate (supplied by others). Seal knuckle threads with
sealing compound (provided by others). Secure cover
plate to knuckle with lock nut (50-60 in-lbs). Make wire
connection in outdoor rated junction box. Mount cover
plate to junction box. (Figure 1.)
CAUTION
DO NOT mount the cover plate to junction box prior to
mounting knuckle flood base assembly to cover plate. This
can result in twisted wires causing connections to break,
which can create a shock hazard when powered.
3. Separate Crosstour housing door from the back box.
Remove the indicated gasket punch outs on the back
box. (Figure 2.)
4. Use the supplied four 8-32 x 1/2” Phillips head screws
to attach the back box to the knuckle flood base
assembly. The wire leads must be pulled through
the center wire way hole. Utilize the locating tab on
the knuckle flood base plate to align to the back box.
Tighten/torque all four screws to 30-40 in-lbs. Ensure
all screws are equally tight. Ensure that the knuckle
plate is FULLY compressed against the back box. Full
compression will result in no visible gap between the
back box and knuckle flood base. (Figure 3.)
5. Make wire connections between the knuckle leads and
Crosstour luminaire leads (Figure 4.). Re-attach door to
housing tighten/torque to 15-20 in-lbs. Attach optional
visor and impact guard. (Figure 5.)
6. Adjust aiming angle of the fixture by loosening the pivot
screw. Use visual angle indicators to set desired angle.
Tighten/torque pivot screw 50-60 in-lbs.
Figure 1.
Center Wireway Outer Slot
Figure 2.
Figure 3.
Locating Tab
Connect all
Ground Wires First Supply Line (Black)
Load (Black)
Neutral (White)
Supply Neutral (White) Factory Wired
LED to Driver
LED
Driver
Front Housing Ground
Back Box Ground
Supply Ground
Neutral (White)
Load (Red)
Line (Black)
Wire Nut Supplied by Others
Supply Line
(Black) Factory Wired
LED to Driver
Load (Black)
Neutral (White)
Supply Neutral (White)
Crosstour with Photocontrol
AC Input
AC Input
DC
Output
LED
Driver
DC
Output
Figure 4.
Crosstour without Photocontrol

3
EATON IB506005EN Installation instructions
Installation Instructions - Crosstour LED Knuckle Kit
15°
Figure 5.
VISOR AND IMPACT GUARD OPTIONS
A. For visor installation only. Select the correct size lens
(Small: 7W, 18W, 26W models. Large: 38W model).
Remove protective film on the impact guard lens. Insert
the lens into the corresponding slots of the visor by
flexing the visor (Figure 6).
B. To attach the visor, select the correct visor size. Slide
the visor around the front Crosstour housing. The visor
ribs should rest on the bottom surface of the Crosstour
(Figure 6). Seat visor back tabs into the Crosstour fin
cavity (Figure 7). Insert the 8-32 x 3/4” long, thread
forming screw through the visor screw hole and tighten
until visor is secure. Tighten/torque to 20-25 in-lbs.
(Figure 8.).
Visor ribs
Lens fits in Visor slots here.
Figure 6.
Back tabs inserted into Crosstour back fins.
Figure 7.
Figure 8.

4EATON IB506005EN Instructions d’installation
Instructions d’installation - Charnière Crosstour DEL
IMPORTANT: À lire avant l'installation du luminaire. Conservez pour consultation ultérieure.
SÉCURITÉ: Le câblage du luminaire doit être conforme au Code National de l'Électricité, les lois et ordonnances locales en
vigueur. Une mise à la terre adéquate est requise afin d'assurer votre sécurité. Respectez soigneusement la procédure de
mise à la terre du chapitre d'installation.
AVERTISSEMENT
Assurez-vous que l'alimentation électrique est HORS
TENSION avant de commencer l'installation ou de
procéder à l'entretien. Risque d’incendie ou de décharge
électrique. Si vous n’êtes pas qualifié, consultez un
électricien.
AVERTISSEMENT
RISQUE DE DÉCHARGE ÉLECTRIQUE - Mettez la source
d’alimentation hors tension en enlevant le fusible ou
en déclenchant le disjoncteur avant l’installation ou
l’entretien.
AVERTISSEMENT
RISQUE DE BRÛLURE - Débranchez la source
d'alimentation et laissez refroidir le luminaire avant de
procéder à son entretien.
AVERTISSEMENT
RISQUE DE BLESSURES - Ce luminaire peut
s'endommager s'il n'est pas installé correctement ou s'il
est instable.
AVERTISSEMENT
NE MONTEZ PAS le luminaire à moins de 15,2 cm
(6 po) d'une surface combustible. NE manipulez PAS le
luminaire en le tenant le verre.
AVERTISSEMENT
Assurez-vous que l'alimentation électrique est HORS
TENSION avant de commencer l'installation ou de
procéder à l'entretien.
emarque:R Ces instructions ne prétendent pas couvrir
tous les détails ou toutes les différences
d'équipement, de procédures ou de procédés
décrits ni fournir de directives pouvant répondre
à toutes les éventualités pouvant survenir
pendant l'installation, le fonctionnement ou
l'entretien. Si des renseignements additionnels
sont nécessaires afin de résoudre un problème
insuffisamment décrit pour l'utilisation, veuillez
communiquer avec votre représentant le plus
près de chez vous.
emarque:R Les caractéristiques techniques et les
dimensions sont sujettes à modifications sans
préavis.

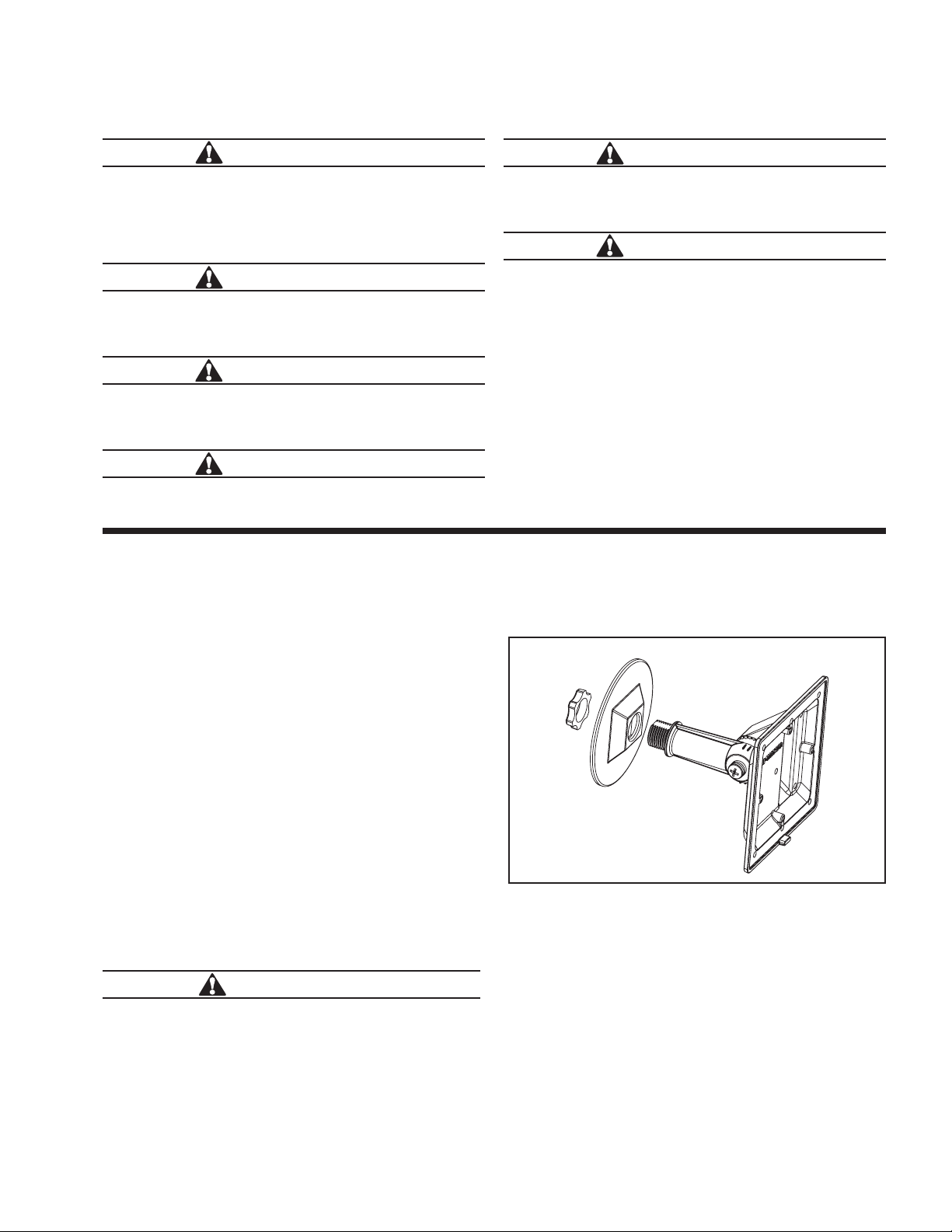

INSTALLATION
emarque:R Offert seulement avec les modèles 7W, 18W,
26W et 38W.
Outils Requis
Tournevis cruciforme et outils de câblage électrique.
1. Desserrez la vis de pivot de la charnière. Ajustez la
position de la tige de la charnière. Reserrez. (Figure1.)
2. Passez les fils de sortie par le couvre-joint de 1,3 cm
(0,5 po) de diamètre (non fourni). Scellez les filets de la
charnière avec un joint d'étanchéité (non fourni). Fixez
le couvre-joint à la charnière avec l'écrou de blocage
(5,6 à 6,8 Nm [50 à 60 po-lb]). Faites les branchements
dans une boîte de jonction pouvant être utilisée à
l'extérieur. Installez le couvre-joint sur la boîte de
jonction. (Figure 1.)
MISE EN GARDE
N'installez PAS le couvre-joint sur la boîte de jonction
avant d'installer le support coudé de la charnière au
couvre-joint. Les fils pourraient être tordus et ainsi
séparer les branchements, ce qui peut causer des risques
d'électrocution lorsqu'ils sont alimentés.
Figure 1.

5
EATON IB506005EN Instructions d’installation
Instructions d’installation - Charnière Crosstour DEL
Passage central
pour les fils Fente extérieure
Figure 2.
Figure 3.
Languette de
verrouillage
Connectez d’abord tous
les fils de mise à la terre Fil d'alimentation (Noir)
Charge (Noir)
Neutre (Blanc)
Fil neutre (Blanc) DEL vers commande
câblé en usine
Pilote
de DEL
Boîtier de masse avant Mise à la terre du boîtier arrière Mise à la terre d'alimentation
Neutre (Blanc)
Charge (Rouge)
Fil (Noir)
Capuchon de connexion non fourni Fil d'alimentation (Noir)
DEL vers commande
câblé en usine
Charge (Noir)
Neutre (Blanc)
Fil neutre (Blanc)
Crosstour avec photocontrôle
Entrée CA
Entrée CA
Sortie
CC
Pilote de
DEL
Sortie
CC
Figure 4.
Crosstour sans photocontrôle
3. Séparez le couvercle du boîtier du dispositif crosstour
du boîtier arrière. Retirez les joints percés indiqués sur
le boîtier arrière. (Figure 2.)
4. Utilisez les vis cruciformes 8-32 de 1,3 cm (0,5 po)
fournies afin de fixer le boîtier arrière au support coudé
de la charnière. Les fils de sortie doivent être tirés par
le trou central pour passer les fils. Utilisez la languette
de verrouillage de la plaque du support coudé de la
charnière afin de l'aligner au boîtier arrière. Vissez et
serrez les 4 vis à 3,4 à 4,5 Nm (30 à 40 po-lb).
Assurez-vous que les vis sont toutes aussi serrées.
Assurez-vous que la plaque de la charnière est
ENTIÈREMENT compressée contre le boîtier arrière.
Ainsi, il n'y aura aucun espace entre le boîtier arrière et
le support. (Figure 3.)
5. Faites les branchements électriques entre les fils de
la charnière et les fils de sortie du luminaire Crosstour
(Figure 4). Réinstallez le couvercle au boîtier et serrez
à 1,1 à 1,7 Nm (15 à 20 po-lb). Fixez la visière et le
parechoc optionnels. (Figure 5.)
6. Ajustez l’angle de visée du dispositif en desserrant
les vis et les écrous du pivot. Utilisez les indicateurs
visuels d’angle afin d’établir l’angle désiré. Vissez les
vis du pivot à 5,6 à 6,8 Nm (50 à 60 po-lb).

6EATON IB506005EN Instructions d’installation
Instructions d’installation - Charnière Crosstour DEL
15°
Figure 5.
OPTIONS DE VISIÈRE ET DE PARECHOC
A. Pour l'installation de la visière seulement. Sélectionnez
la bonne taille de lentille (Petite: modèles 7W, 18W
et 26 W grande: modèle 38W. Retirez la pellicule
protectrice de la lentille du parechoc. Insérez la lentille
dans les fentes correspondantes de la visière en
courbant cette dernière. (Figure 6.)
B. Pour fixer la visière, sélectionnez la bonne taille de
visière. Glissez la visière par le devant du boîtier du
dispositif crosstour. Les côtes de la visière devraient
reposer sur la surface inférieure du dispositif crosstour
(Figure 6). Assoyez les languettes arrière de la visière
sur la cavité de l'aileron du dispositif crosstour
(Figure 7). Insérez des vis filetées 8-32 de 1,9 cm (0,75
po) dans le trou de vis de la visière et serrez jusqu'à ce
qu'elle soit bien fixée. Vissez et serrez à 2,3 à 2,8 Nm
(20 à 25 po-lb). (Figure 8.)
Côtes de la visière
La lentille entre dans les fentes de la visière ici.
Figure 6.
Languettes arrière insérées dans l'aileron
arrière du dispositif Crosstour.
Figure 7.
Figure 8.

7
EATON IB506005EN Instrucciones de instalación
Instrucciones de instalación - Kit De Codo LED Crosstour
IMPORTANTE: Lea antes de instalar la luminaria. Conserve estas instrucciones para tenerlas como referencia futura.
SEGURIDAD: Esta luminaria debe cablearse de conformidad con el Código Eléctrico Nacional y las ordenanzas y los códigos
locales aplicables. Se requiere una adecuada conexión a tierra para garantizar la seguridad personal. Consulte atentamente el
procedimiento de conexión a tierra en la sección de instalación.
ADVERTENCIA
Asegúrese de que el suministro eléctrico esté
DESCONECTADO antes de iniciar la instalación o de
intentar hacer cualquier reparación. Riesgo de incendio o
descarga eléctrica. Si no está calificado, consulte con un
electricista.
ADVERTENCIA
RIESGO DE DESCARGA ELÉCTRICA - Desconecte la
alimentación en el disyuntor o fusible antes de instalar o
realizar tareas de mantenimiento.
ADVERTENCIA
RIESGO DE QUEMADURAS - Desconecte el suministro
eléctrico y deje que la luminaria se enfríe antes de
realizar reparaciones.
ADVERTENCIA
RIESGO DE LESIONES - La luminaria se podría dañar y/o
desestabilizarse si no se instala correctamente.
ADVERTENCIA
NO instale la lámpara a menos de 15 cm (6 in) de una
superficie combustible. NO manipule la luminaria por la
lente.
ADVERTENCIA
Asegúrese de que el suministro eléctrico esté
DESCONECTADO antes de iniciar la instalación o de
intentar hacer cualquier reparación.
ota:N Estas instrucciones no aseguran cubrir todos los
detalles o variaciones del equipo, procedimiento
o proceso descrito, ni proporcionar directivas que
anticipen todas las contingencias posibles durante la
instalación, la operación o el mantenimiento. Cuando
desee obtener información adicional para solucionar
un problema no abordado en forma satisfactoria para
propósitos del usuario, póngase en contacto con su
representante más cercano.
ota:N Las especificaciones y las dimensiones están sujetas
a cambios sin previo aviso.
INSTALACIÓN
ota:N Disponible solamente en modelos de 7W, 18W, 26W
y 38W.
Herramientas Necesarias
Destornillador Phillips y herramientas para realizar
conexiones eléctricas.
1. Afloje el tornillo pivotante del codo. Ajuste la posición
del caño del codo. Reajuste. (Figura 1.)
2. Pase los conectores eléctricos por la placa de cubierta
NPS de 1/2” (de otras marcas). Selle las roscas del
codo con compuesto sellador (de otras marcas).
Asegure la placa de cubierta con el codo usando la
tuerca de bloqueo (50-60 in-lb). Realice la conexión de
cables en una caja de derivación apta para exteriores.
Monte la placa de cubierta en la caja de derivación.
(Figura 1.)
PRECAUCIÓN
NO monte la placa de cubierta en la caja de derivación
antes de montar la unidad de base del reflector de codo en
la placa de cubierta. Esto puede provocar que los cables
se tuerzan, por lo que las conexiones se pueden romper
y se puede crear un riesgo de cortocircuito cuando reciba
energía.
Figura 1.

8EATON IB506005EN Instrucciones de instalación
Instrucciones de instalación - Kit De Codo LED Crosstour
Conducto de
cables central Ranura exterior
Figura 2.
Figura 3.
Lengüeta de
ubicación
Figura 4.
Primero conecte todos
los cables a tierra
Línea de suministro (Negro)
Carga (Negro)
Neutro (Blanco)
Neutro de suministro (Blanco) Cableado de fábrica
LED a controlador
Controlador
LED
Frente Conexión a tierra del alojamiento Conexión a tierra en caja trasera Conexión a tierra de la alimentación
Neutro (Blanco)
Carga (Rojo)
Línea (Negro)
Tuerca para cables de otras marcas Línea de suministro (Negro)
Cableado de fábrica
LED a controlador
Carga (Negro)
Neutro (Blanco)
Neutro de suministro (Blanco)
Luminaria Crosstour con fotocontrol
Entrada de CA
Entrada de CA
Salida
de CC
Controlador
LED
Salida
de CC
Luminaria Crosstour sin fotocontrol
3. Separe la puerta del alojamiento crosstour de la caja
trasera. Retire de la caja trasera los troquelados de la
junta que se indican. (Figura 2.)
4. Use los cuatro tornillos de cabeza Phillips 8-32 x 1/2”
para unir la caja trasera a la unidad de base del reflector
de codo. Pase los conectores para cables a través
del orificio central del conducto para cables. Utilice la
lengüeta de ubicación de la placa base del reflector de
codo para alinearlo con la caja trasera. Ajuste/gire los
cuatro tornillos hasta 30-40 in-lb. Asegúrese de que
todos los tornillos estén igual de ajustados. Asegúrese
de que la placa del codo esté TOTALMENTE presionada
contra la caja trasera. La compresión total hará que no
se vea ninguna brecha entre la caja trasera y la base del
reflector de codo. (Figura 3.)
5. Realice las conexiones de cables entre los conectores
de codo y los conectores de la luminaria Crosstour
(Figura 4). Vuelva a colocar la puerta en el alojamiento
y ajústela hasta 15-20 in-lb. Una el visor opcional y el
protector contra impactos. (Figura 5.)
6. Afloje el tornillo pivotante para ajustar el ángulo de
orientación de la luminaria. Use los indicadores de
ángulo visuales para lograr el ángulo deseado. Ajuste/
gire el tornillo pivotante a 50-60 in-lb.

9
EATON IB506005EN Instrucciones de instalación
Instrucciones de instalación - Kit De Codo LED Crosstour
15°
Figura 5.
OPCIONES CON VISOR Y PROTECCIÓN CONTRA
IMPACTOS
A. Para la instalación del visor solamente. Seleccione el
tamaño de lente correcto (Pequeño: modelos de 7W,
18W, 26W. Grande: modelo de 38W). Retire la película
protectora del lente protector contra impactos. Inserte
el lente en las ranuras correspondientes del visor
flexionando este último. (Figura 6.)
B. Para unir el visor, seleccione el tamaño correcto.
Deslice el visor por el alojamiento frontal Crosstour.
Las estrías del visor deberían estar apoyadas sobre la
superficie inferior de la luminaria Crosstour (Figura 6).
Coloque las pestañas traseras del visor en la cavidad
para aletas Crosstour (Figura 7). Inserte el tornillo
autorroscante 8-32 x 3/4” de largo en el orificio del
tornillo del visor y ajústelo hasta que el visor esté firme.
Ajuste/gire hasta 20-25 in-lb. (Figura 8.)
Estrías del visor
El lente se ajusta a las ranuras del visor.
Figura 6.
Pestañas traseras insertas en las aletas traseras Crosstour.
Figura 7.
Figura 8.

Eaton
1121 Highway 74 South
Peachtree City, GA 30269
P: 770-486-4800
www.eaton.com/lighting
Canada Sales
5925 McLaughlin Road
Mississauga, Ontario L5R 1B8
P: 905-501-3000
F: 905-501-3172
© 2016 Eaton
All Rights Reserved
Printed in USA
Imprimé aux États-Unis
Impreso en los EE. UU.
Publication No. IB506005EN
November 14, 2016
Eaton is a registered trademark.
All trademarks are property
of their respective owners.
Eaton est une marque de commerce
déposée.Toutes les autres marques
de commerce sont la propriété de leur
propriétaire respectif.
Eaton es una marca comercial
registrada.Todas las marcas
comerciales son propiedad de sus
respectivos propietarios.
Product availability, specifications,
and compliances are subject to
change without notice
La disponibilité du produit, les
spécifications et les conformités
peuvent être modifiées sans préavis
La disponibilidad de productos, las
especificaciones y los cumplimientos
están sujetos a cambio sin previo aviso
Warranties and Limitation of Liability
Please refer to www.eaton.com/LightingWarrantyTerms for our terms and conditions.
Garanties et limitation de responsabilité
Veuillez consulter le site www.eaton.com/LightingWarrantyTerms pour obtenir les conditions générales.
Garantías y Limitación de Responsabilidad
Visite www.eaton.com/LightingWarrantyTerms para conocer nuestros términos y condiciones.
