INSTRUCTION SHEET
RAPID-LOADER™ TRIMMER HEAD KIT,
P/N 21560062
©2018 ECHO Incorporated. All Rights Reserved
X7672053800
Rapid-Loader Trimmer Head Kit, P/N 21560062
1
2345
6
7
8
910
11 12 13 14
15 16
17 18 19
20 21 22
23
“F” - Spacer
“J” - Spacer
“H” - Adapter “J” - Adapter
RL52
(silver)
RL53
(gold)
RL72
(black)
RL74
(gold)
RL78
(silver)
RL70
(blue)
RL77
(red)
RL71
(gold)
RL98
(silver)
10 mm3/8 in. 8 mm
Green Bag (RL-30)
(included with green bag)
Orange Bag
RL45
(silver)
RL42
(silver)
(silver)
(silver) (silver)
(silver) (silver)

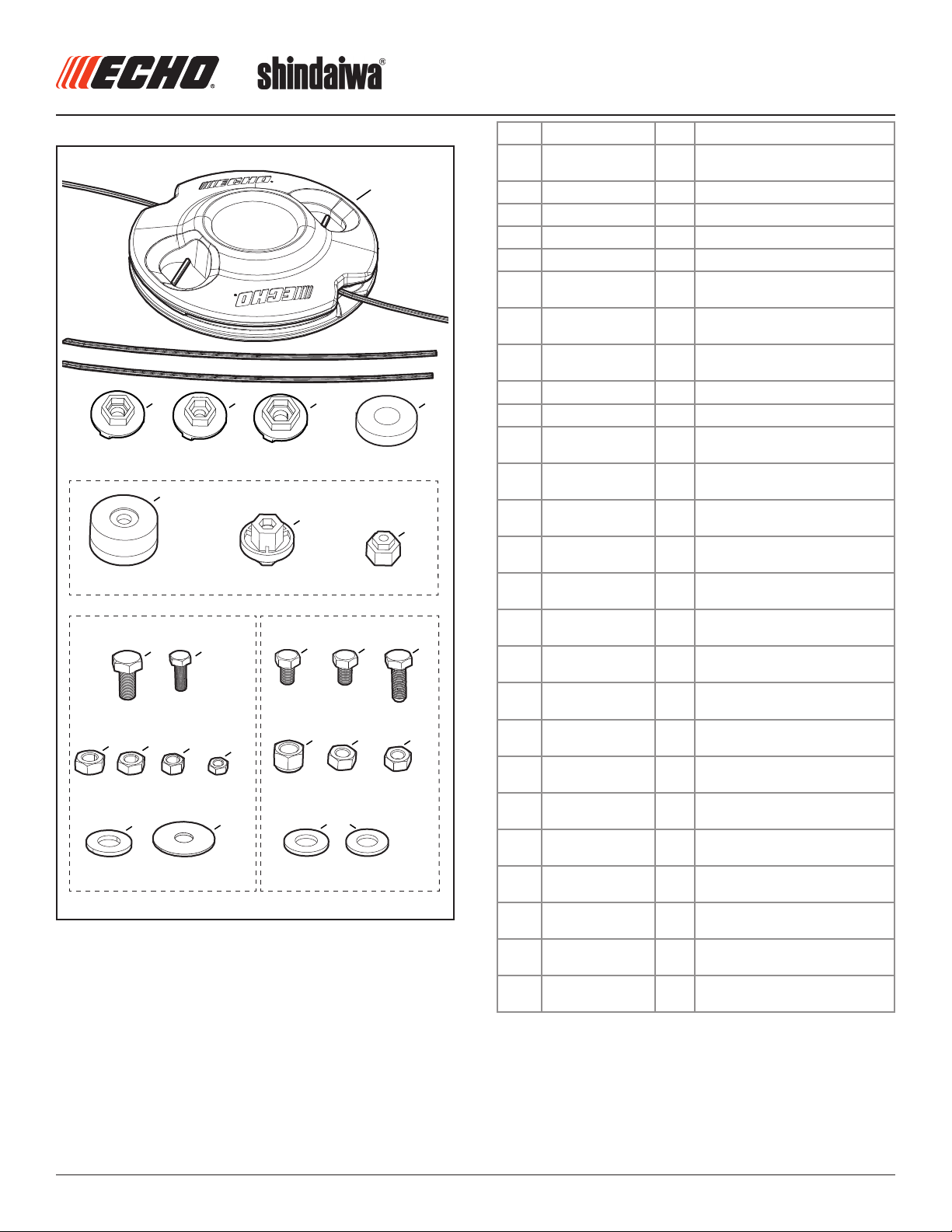

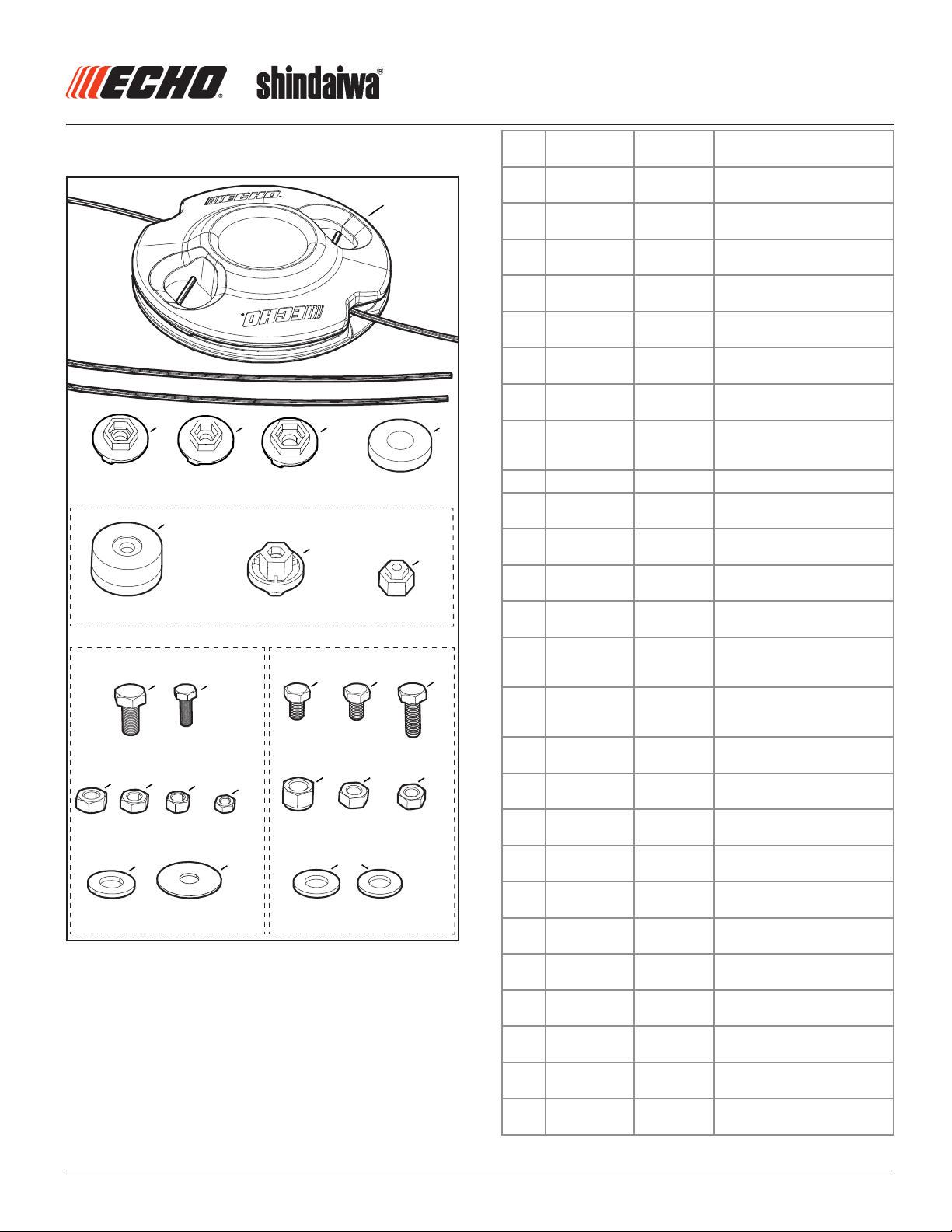

NO. PART NUMBER QTY. DESCRIPTION
–21560062 1
TRIMMER HEAD KIT,
RAPID-LOADER
1 – 1 +TRIMMER HEAD, RAPID LOADER
2 – 1 +ADAPTER, TRIANGLE, 3/8 in.
3 – +ADAPTER, TRIANGLE, 8 mm
4 – 1 +ADAPTER, TRIANGLE, 10 mm
5 – 1 +SPACER, SMALL
(marked with letter “J”)
6 – 1 +SPACER, LARGE
(marked with letter “F”)
7 – 1 +ADAPTER, LARGE TRIANGLE
(marked with letter “H”)
8 – 1 + ADAPTER, ”J”
––1 + HARDWARE, ORANGE BAG
9 – 1 ++BOLT,LEFT HAND, (silver)
M 10-1.25 × 22
10 – 1 ++BOLT,LEFT HAND, (gold)
M 8 -1.25×22
11 – 1 ++NUT, LEFT HAND, (black)
M10×1.0
12 – 1 ++NUT, LEFT HAND, (gold)
M10×1.25
13 – 1 ++NUT, LEFT HAND, (silver)
3/8 in.-24
14 – 1 ++NUT, LEFT HAND, (blue)
M8×1.25
15 – 1 ++WASHER, (silver)
3/8×1.25 in.
16 – 1 ++WASHER, FENDER, (silver)
3/8×1 3/8 in.
––1+
HARDWARE, GREEN BAG
(RL-30)
17 – 1 ++BOLT, LEFT HAND, (silver)
5/16-20×1.0 in.
18 – 1 ++BOLT, RIGHT HAND, (silver)
5/16-20×1.0 in.
19 – 1 ++BOLT, RIGHT HAND, (silver)
1/4-20×1/2 in.
20 – 1 ++NUT, RIGHT HAND, (red)
3/8 in.-24
21 – 1 ++NUT, RIGHT HAND, (silver)
5/16 in.-24
22 – 1 ++NUT, RIGHT HAND, (gold)
M8×1.25
23 – 2 ++WASHER, (silver)
3/8 in.

- 2 - ©2018 ECHO Incorporated. All Rights Reserved
X7672053800
Adapter Fit-up Chart
Ref # Hardware Description Triangle Adapter
RL52
BOLT, LEFT HAND, (silver),
M10-1.25×22
(orange bag)
10 mm
RL53
BOLT, LEFT HAND, (gold)
M8-1.25×22
(orange bag)
8 mm
RL70
NUT, LEFT HAND, (blue)
M8×1.25
(orange bag)
RL71
NUT, RIGHT HAND, (gold)
M8×1.25
(green bag)
8 mm
Adapter, Large
(marked with letter “H”)
RL72
NUT, LEFT HAND, (black)
M10×1.0
(orange bag)
10 mm
RL74
NUT, LEFT HAND, (gold)
M10×1.25
(orange bag)
RL77
NUT, RIGHT HAND, (red)
3/8 in.-24
(green bag) 3/8 in.
RL78
NUT, LEFT HAND, (silver)
3/8 in.-24
(green bag)
RL98
BOLT, RIGHT HAND, (silver)
5/16-20×1/2 in.
(green bag)
8 mm
Adapter, Large
(marked with letter “H”)
and small “J” Adapter
Personal injury hazard.
Read the operator’s manual for your trimmer
before installing the Rapid-Loader Trimmer
Head.
Failure to read the operator’s manual may
result in personal injury.
Note: Images of gear cases are representations only.
Your gear case may appear different.
Procedure – Male Threaded Units
1. Identify the correct trimmer in the Application Fit-
up Chart, see pages 6-7. Locate and record the
RL REF#.
2. Use the Adapter Fit-up Chart to identify the
correct nut and triangle adapter.
3. Remove existing head.

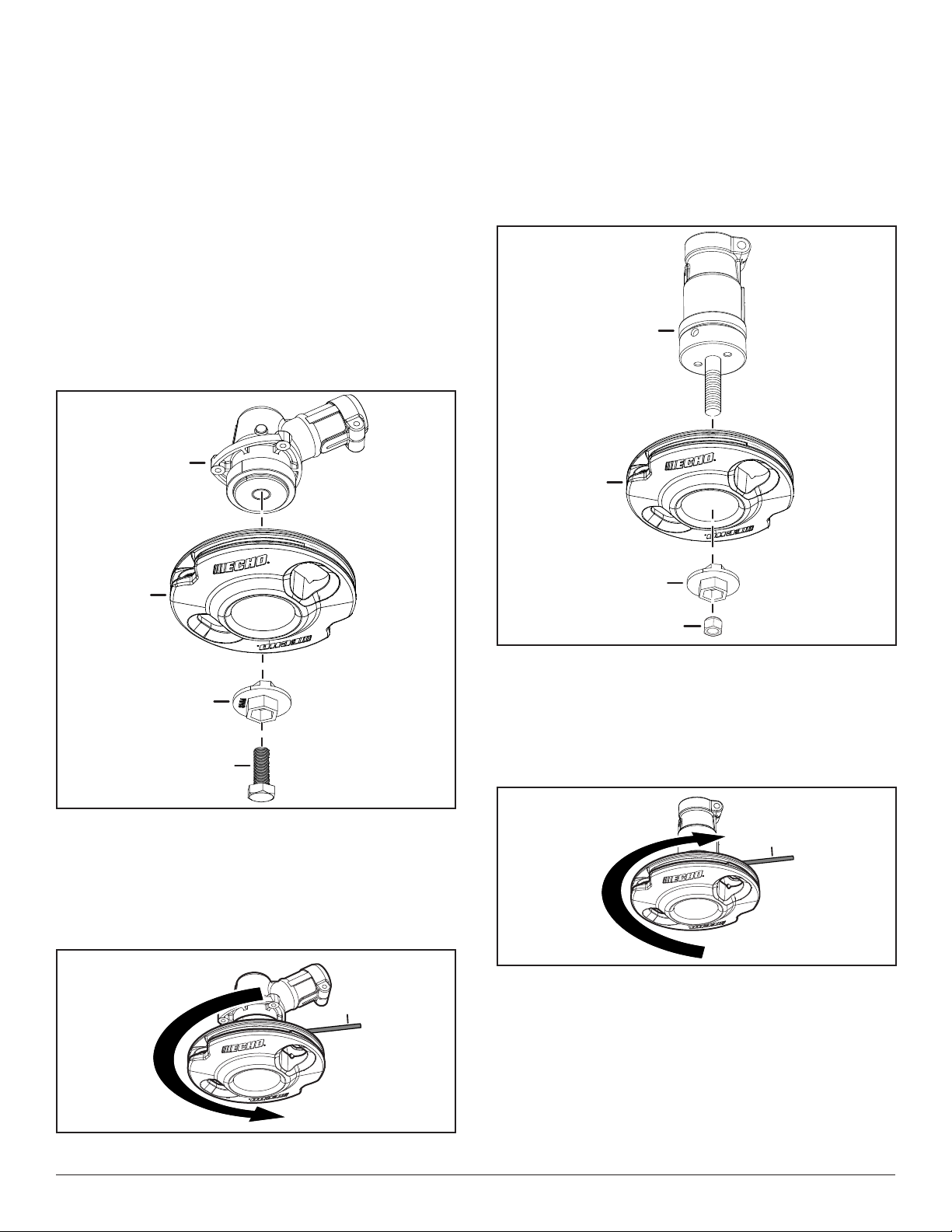

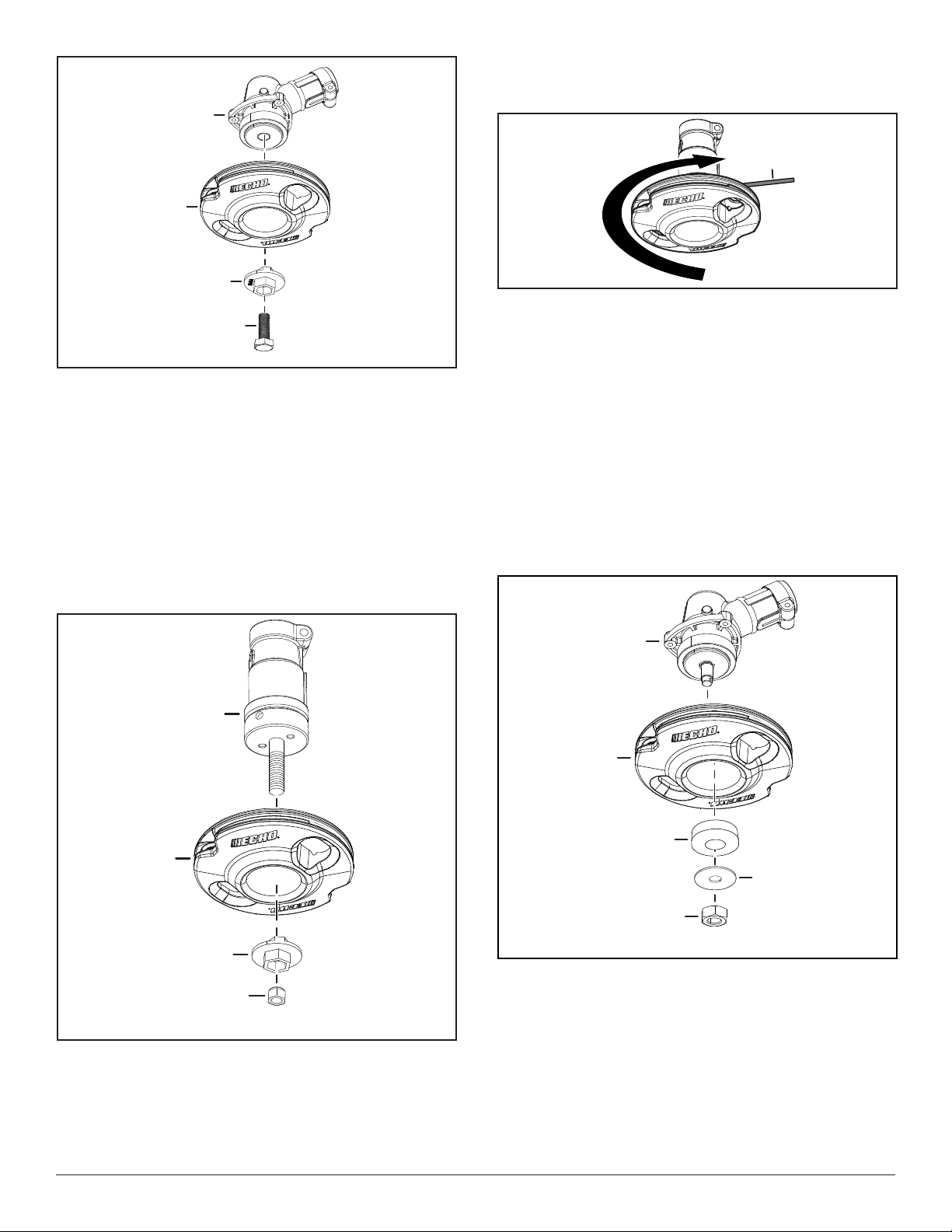

4. Install as shown:
A - Gear case
B - Rapid-Loader Trimmer Head
C - Triangle adapter
D - Left-hand nut
A
B
C
D

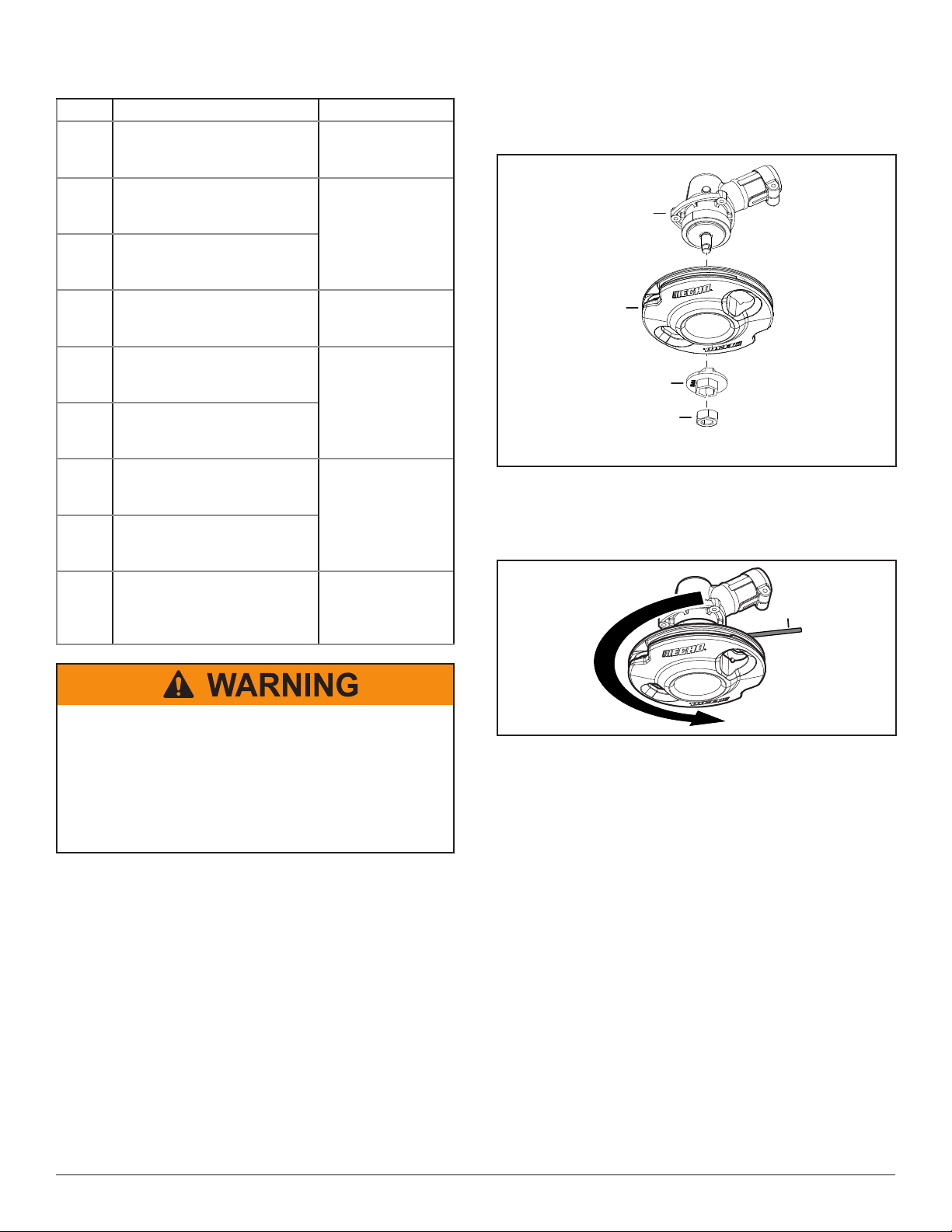

5. Insert locking tool, allen wrench, or screwdriver,
(E), into gear case. Turn head counterclockwise
to tighten. Remove locking tool, allen wrench, or
screwdriver.
E
Procedure – Female Threaded Units
1. Identify the correct trimmer in the Application Fit-
up Chart, see pages 5-6. Locate and record the
RL REF#.
2. Use the Adapter Fit-up Chart to identify the
correct triangle adapter and bolt.
3. Remove existing head.
4. Install as shown:
A - Gear case
B - Rapid-Loader Trimmer Head
C - Triangle adapter
D - Left-hand bolt

- 3 - ©2018 ECHO Incorporated. All Rights Reserved
X7672053800
A
B
C
D
5. Insert locking tool, allen wrench, or screwdriver,
(E), into gear case. Turn head counterclockwise
to tighten. Remove locking tool, allen wrench, or
screwdriver.
Procedure – ECHO®GT Curved Shaft Trimmers
1. Install as shown:
A - Gear case
B - Rapid-Loader Trimmer Head
C - 3/8 in. triangle adapter
D - RL77 – 3/8 in.-24 red right-hand nut
3/8
A
B
C
D
2. Insert locking tool, allen wrench, or screwdriver,
(E), into gear case. Turn head clockwise to tighten.
Remove locking tool, allen wrench, or screwdriver.
E
Procedure – Stihl Straight Shaft Trimmers
1. Identify the correct trimmer in the Application Fit-
up Chart, see pages 5-6. Locate and record the
RL REF# .
2. Remove the existing trimmer head.Install Rapid
Loader Trimmer Head as shown. Note: Flat,
solid side of large spacer faces the gear case.
A - Gear case
B - Rapid-Loader Trimmer Head
C - Small spacer (marked with letter “J”)
D - RL42 – 3/8 ×1 3/8 in. silver washer
E - RL72 – M10 × 1.0 black left-hand nut
D
A
C
B
E

- 4 - ©2018 ECHO Incorporated. All Rights Reserved
X7672053800
3. Insert locking tool, allen wrench, or screwdriver,
(E), into gear case. Turn head counterclockwise
to tighten. Remove locking tool, allen wrench, or
screwdriver.
E
Procedure – Ryobi Straight Shaft Trimmers
1. Identify the correct trimmer in the Application Fit-
up Chart, see pages 5-6. Locate and record the
RL REF#.
2. Remove the existing trimmer head. Do not
remove the upper xing plate from the gear case.
3. Ryobi models with a at xing plate (main image)
will use an adapter (D), models with step down
(Image –1a) will use washer (C) and no adapter.
Install as shown:
A - Gear case
B - Rapid-Loader Trimmer Head
C - RL42 – 3/8 x 1 3/8”. silver fender washer
D - 8mm triangle adapter
E - RL70 – M8 x 1.25 blue left-hand nut
C
A
B
D
E
or
4. Insert locking tool, allen wrench, or screwdriver,
(F), into gear case. Turn head counterclockwise
to tighten. Remove locking tool, allen wrench, or
screwdriver.

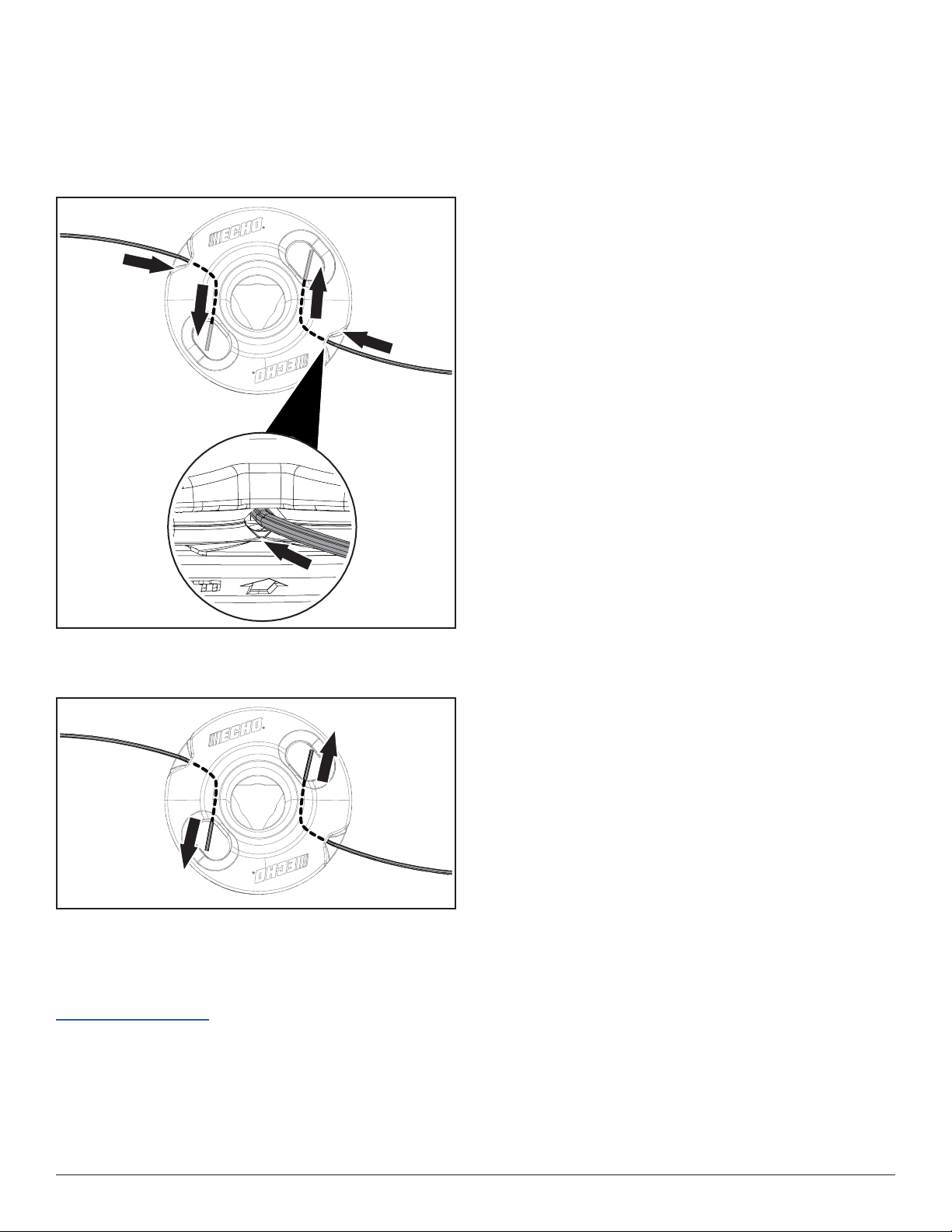

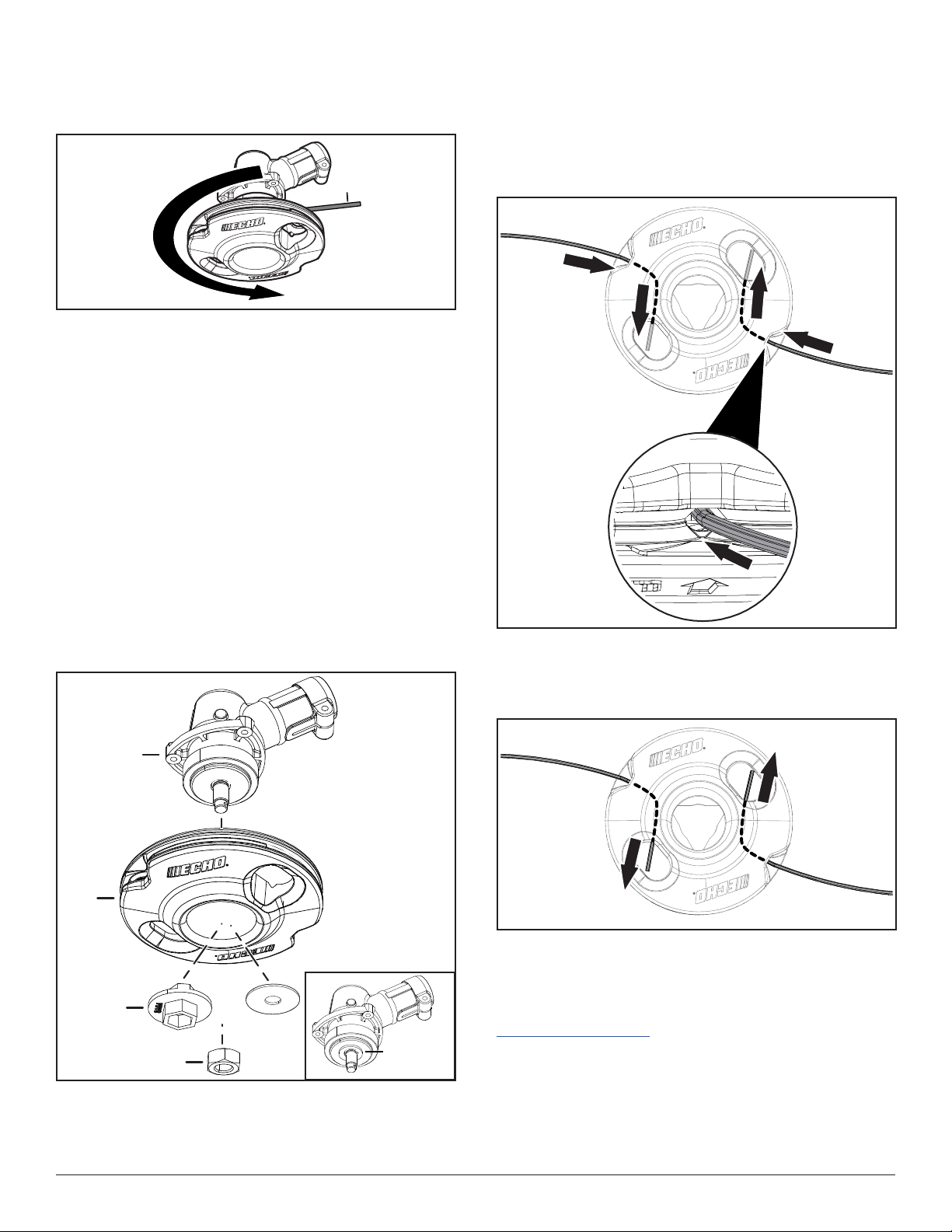

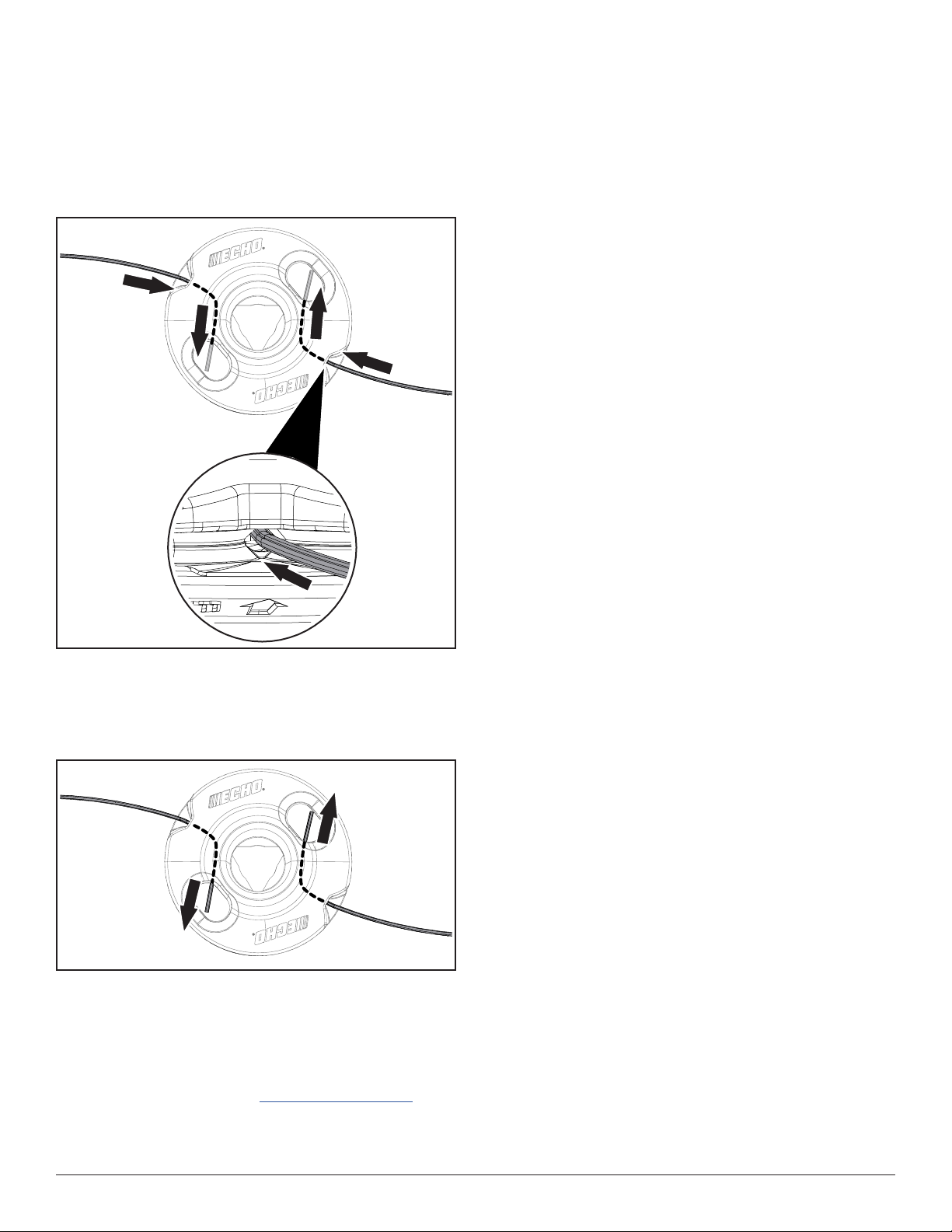

Inserting Trimmer Line
Insert one piece of trimmer line through eyelet on
each side of head. Route line as shown.
Accepts line diameter 0.080 - 0.130 in.
Removing Trimmer Line
Pull line out of head in direction shown:
For Additional Fit-Up Information
Please visit the Product Support section at
www.echo-usa.com.
Step down
1a

Dewalt
DCST920P1/DCST920PB/DCST920B
DCST970B/DCST970X1/DCST970XB
DCST991B/DCST991M1
DCST995B
DCST990X1
Dolmar
Newer Units
MS-230/ MS-231 C
MS-245.4 C/MS-245.4 U
MS-246.4 C/MS-246.4 C BC/MS-246.4 U
MS-256.4 C
MS-260/ MS-261 C/MS-261 U
MS-331 C/MS-331 U
MS-335.4 C
LT-27/ MS-27 C
ECHO
GT-225 series
SRM-225 series
SRM-2620 series
SRM-3020
SRM-266 series
SRM-280 series
SRM-230
SRM-265
Efco
DS 2200 S
DS 2400 S GSL/DS 2400 S/DS 2400 T
DS 2700 S/ DS 2800 S
DS 3000 S/DS 3000 T
DS 3500 S
Green Machine
Newer Models
GM22000/ GM23000
GM24000
Older models
1600/1900/1930/1940/1950/2130/2200
2300/2331/2340/2500LP/2510LP/2540
2800/2840/2850/3000LP/M/SS
3040M/3050M/3541/1200/1500/1700
2000/2100/2500/3000/GT35B/GT40B
GT41B/525H/234S/2504LP/2600/2810
2841/3000B/3000J/G2A/G2C/GT20/GT21
GT25/GT31/GT31B
4000/L/P/M/B/J / 4500/4500LP/X
4600LP/X / BC250/BC400/D17/D18/G4C
Homelite
Older models
ST160/ST180/ST200/ST210/ST385/ST485
HBC38/HBC40/PBC3800/PBC4000/HBC48
Honda
HHT25SLTA
HHT35SLTA
HHT35SUKA
Husqvarna
Newer models
115L
128L/128LD/128LDX
129DJX/ 129L/129LK
136LiL
324L/ 336LiC
426LST/ 430LS
522L/524LK/525LK/525LS/525LST/536LiLx
Older models
122L/225L/225LD/R/RD/RJ / 232/ R / 3327
322R/325LX325RX
REF #
RL74
RL74
RL74
RL74
RL74
RL74
RL74
RL74
RL74
RL74
RL74
RL74
RL71
RL78
RL74
RL74
RL74
RL74
RL74
RL74
RL74
RL74
RL74
RL74
RL74
RL53
RL30
RL74
RL53
RL53
RL53
RL53
RL53
RL53
RL53
RL53
RL52
RL52
RL77
RL74
RL74
RL74
RL74
RL71
RL74
RL74
RL74
RL74
RL74
RL74
RL74
RL74
John Deere
Older models
82G/200G/100G/110G/120G/210G/80G/83G
90G/220G/250G/300G/350G/450G/240G
21S/24S/25S/30S/38S/38B/60G/360G/380
/XT105/SB / XT120/XT140/B/SB / XT107/B
XT250B/38R/305/385//260G/460G/T105S
BC1600/S1400
C1200
Jonsered
Older models
GT26
GT32
BR400/BR450/LR200/LR200B/LR220B/LR260
LR320/LR300/BR400/BR500/LR400/LR450/LR460
GR32L/GR32LCAT/GR26D/GR26L/GR2036/GT24L
GT22L/GT21L/BP40/BR420/BR460/BR480
GR2026CL/GR2026D/GR2032/D/J
RS38/RS40/RS45/RS51/GR36/GR51
RS44/GR44/GR41/J40D
Makita
EX2650LH
EM2652LH
EM2650LH
EM2650UH
Older models
RBC230/RBC260/RBC310/RBC410/RBK410
RBC221/RBC251/RBC261/RBC311/RST250
Maruyama
Newer models
BC2321/BC2321H
BC3021/BC3021H
BC2621/BC2621H
B27/L/TURBO
B30/L/Turbo
B42/L/A
B23L
Older models
BT17/BT220
BC241/BC260/CB/H / BC320/BC3320
BC326/BC340DL/BC402/BC420H/BC500H/BC200
MC8/BC320H/BCL2250/BK331/BC230/H / BC330
BC331K/BC480
BC500
Milwaukee
2725-21HD
McCulloch
Older models
90/A / 95/A /99A/100HD/EB285BCS/ EB287BCS
EB325BC/EB327BC/MAC3225/HD / MAC3227/HD
SE32BCS/TITAN 2300/2300AV/TITAN2130
TITAN 2500/AV / TITAN 2560/TITAN 2565/85A
85S/SL/SX / EB35L/MAC100A/MAC38AV
MAC90/A / MAC95/A / SEB4
EB282/ED287/MAC15RT/MAC2815/MAC2816
MAC2817/MAC2818/TITAN 2000/TITAN 2010
MTD Pro/Yardman/Bolens
MP479 (41BD479C995)
YM21CS 41ADY21C901)
YM71SS (41ADY71C901)
BL160 (41CD170G965)
BL110 (41CD120G965)
Older models (MTD PRO)
ST23/ST26/ST35
Poulan Pro
Older Models
770/800/111/112/113/114/115/117/2600/2610
2615/559/609/1350/1500/2400/2500/2620
2700/900/PPC22/PPC25/E / PC31/120A/130A
145/160/PPC32/ PRO SERIES 145/160/200
RedMax
Newer models
BCZ230TS/BCZ3050S/BCZ3060TS/BCZ400SW
BCZ260S/BCZ260TS/BCZ2660TS
BC280/BC2600DL/BC3400DL
BC4400DW
Older models
BC260DL/BC261DL/BC262DL/BC340DL/BC341DL
BC342DL/BC2600DL/BC254A/BC260DM/DMU
BC431DWM/BC3400DW/BC4400DW
BCX2600DS/BCZ2500S/SU/SW
Remington
RM2510/ RM2560/RM2520/RM2570
RM2700
Ryobi
Newer models
RY40225/RY40230/RY402101B
RY252CS
RY253SS/RY4CSS
P2030/P2090
P2210/RY40220/RYSST4
Older models (Ryobi/Ryan/IDC)
120/130/260/261/262/263/264/264-1/264-2
264-3/265/265-1/265-P/270/280/364
364-1/365/500/700/700R
274/274-2/274-3/275/275-1/275-P/520/520-1
520-2/720R/760R/764R/770R/960R
284/284-1/284-2/284-3/285/285-1/285-P/540
540-1/540-2/580/580-1/580-2/740R/780R/790R
865R/885R/990R/740R-1/750R/775R/780R-1
780RB/780RE/840R
RD180K/REK285BP/108KS/S / 3318
RD5224/RD5225/RSB2801/RSH1100
RD3318/RD1605/RD2414/RD3818
Sears/Crasman
71102/71137/71197/79437/ 79447
41FZD46C799/ 74098
A036002
A036003
41EDZ24C799/ 41DDZ22C799
Older models
79534/79541/79542/79551/79552/79555
79556/79561/79565/7957/7958/7959/7961179
612/79613/79614/79615/79619/79621
7968/7969/79171/79719/79812/79813/798147
9819/79532/79853/79854/79855/79857
636-79545/636-7955/636-79558/636-96233
79623M/796242/796243
21851-2816/9-89658LS/979551C/79011/79500
79501/79504/79522
79606/79531/79821/742110/742111/74212
79816/79823/74213/797100/79711/79712
79713/79715/79718/79721/79726/79714
79716/79725/79727
74220/74224/74234/74242/74244/74247
79505/79530/79626/79821
REF #
RL78
RL74
RL74
RL74
RL74
RL70
RL30
RL78
RL77
RL53
RL53
RL53
RL53
RL53
RL71
RL74
RL74
RL74
RL74
RL74
RL53
RL53
RL53
RL53
RL53
RL53
RL53
RL53
RL53
RL71
RL53
RL53
RL53
RL53
RL52
RL74
RL74
RL74
RL74
RL74
RL74
RL74
RL30
RL30
RL78
RL30
RL78
RL78
RL30
RL74
REF #
RL78
RL78
RL78
RL78
RL74
RL74
RL74
RL53
RL53
RL53
RL53
RL53
RL30
RL74
RL70
RL71
RL70
RL70
RL70
RL30
RL30
RL30
RL77
RL77
RL74
RL74
RL74
RL74
RL53
RL52
RL70
RL30
RL74
RL74
RL78
RL74
RL72
RL72
RL72
RL72
RL72
RL72
RL72
RL74
RL74
RL78
RL78
RL78
RL78
RL77
RL77
RAPID LOADER APPLICATION FIT-UP CHART
- 5 - ©2018 ECHO Incorporated. All Rights Reserved
X7672053800

Shindaiwa
Newer Models
C260/C262/C282/C344/C3410
C350
T235/T254/T344/T3410/T282/X
Older Models
C25/C27/C250/F20/R20/R25/R35/C23
T350/T260/T25/T27T250/T270/VP35/F18
F21/F230/FP18/P21
Snapper
S28BC
Older Models
212CST/213CST/214DCST
211SST/212CST/212LST/214DCST 215SST
215ORI/240SST/210SS/245SST/SST2111
SST2401/310/311/S
ST4111/410/410SST/415ORT
Shl
Newer Models
FS 55 R/FS 56
FS 70/FS 85/FS 100 RX/FS 110/FS 110 R
FS 61/FS 80/FS 90/FS 91/FS 91 R
FS 130/FS 310/FS 360
FS 200/FS 240/FS 550/FS 560 C
Older Models
FS 50 E/FS 51/ FS60/ FS 65/ AVE / FS 80 E/FS
86/ FS 61 E/FS 96/FS 106/ FS 90 AVE
FS 50 F/FS 61 AE/FS 656 AVRE/FS 85/R/RT FS
83/R/RT/FS 50 F/FS 55 RC/FS 55 C
FR 106/FR 108/ FS 44/ FS 48/ FS 52/AVR / FS
56/AVRE/FS 62/ FS 66/AVRE / FS 74/ FS 76
FS 81/AVRE/ FS 86/AVRE / FS 88/ FS 96/AVE
FS 106AVE/ FS 108/FS 40/FS 44J/FS 44 R
FS 52 AVE/FS 66 AVE/FS 74 AVE/AVRE
Tanaka
Newer Models
TCG23ECPSL
TCG24EBSP/TCG27EBSP
TCG27EASPSL
Older Models
TBC160/TBS202/TBC210/TST218/TC1600
TBC220/E / TBC232/TBC233/TBC240
TBC250/DH/TBC262/TBC265/TBC300/SDH
TBC301/TBC321/TBC322/TBC325
TBC355/DH / TBC373/TBC422/BDH/ TBC425
TBC501/ TBC4500/ AST7000/TUM220/
TBC265SDH/TBC2000/TBC2200/TBC500/DH
AST250/TUM250/SUM250/SUM500/351
SUM421/SUM301/SUM7000/TST501
SUM400 /2000/265SDH/300SDH/355SDH
422SDH/500SDH/TBC200ON
TBC4000/TBC2110/SUM3
TBC200/TBC2100
Troybilt
TB685EC/TB42 BC
TB22/TB22 EC
TB32 EC
TB2044 XP/TB6044 XP
Weedeater
GT119/XR125/XT100/XT125/B
HP30SBP/TBC57/HP30SB/YP105
599/600/607/608/609/1400/T / 1500
1600/T / 1700/A/3500/500/507/587/559
GTI15/T /GTI16 SUPER/GTI17/C/T
GTI18/B/KT/XR20/T / XR30/XR50/A / XR70
XR75/XR80/A / XR85/YP120/XT80/YP110
YP115/YP116/YP120A/YP130/A
REF #
RL53
RL52
RL53
RL53
RL53
RL53
RL74
RL78
RL74
RL74
RL74
RL74
RL72
RL72
RL53
RL74
RL72
RL53
RL53
RL53
RL53
RL72
RL72
RL72
RL72
RL72
RL74
RL74
RL74
RL70
RL53
RL53
RL53
RL53
RL53
RL53
RL53
RL53
RL53
RL53
RL74
RL78
RL74
RL30
RL78
RL77
RL77
RL77
RL78
RL78
RL78
RL78
RL78
RL78
RAPID LOADER APPLICATION FIT-UP CHART
- 6 - ©2018 ECHO Incorporated. All Rights Reserved
X7672053800

HOJA DE INSTRUCCIONES
KIT DE CABEZAL PARA LA CORTADORA
RAPID-LOADER™, N/P 21560062
X7672053800 © 2018 ECHO Incorporated. Todos los derechos reservados- 1 -
Kit de cabezal para la cortadora Rapid-Loader,
P/N 21560062
1
2345
6
78
910
11 12 13 14
15 16
17 18 19
20 21 22
23
“F” - Spacer
“J” - Spacer
“H” - Adapter “J” - Adapter
RL52
(silver)
RL53
(gold)
RL72
(black)
RL74
(gold)
RL78
(silver)
RL70
(blue)
RL77
(red)
RL71
(gold)
RL98
(silver)
10 mm3/8 in. 8 mm
Green Bag
(included with green bag)
Orange Bag
RL45
(silver)
RL42
(silver)
(silver)
(silver) (silver)
(silver) (silver)
N.º NÚMERO
DE PIEZA CANTIDAD DESCRIPCIÓN
–21560062 1
KIT DE CABEZAL PARA LA
CORTADORARAPID-LOADER
1 – 1
+CABEZAL DE LA
CORTADORA, RAPID LOADER
2 – 1 +ADAPTADOR, TRIÁNGULO,
3/8 in.
3 – +ADAPTADOR, TRIÁNGULO,
8 mm
4 – 1 +ADAPTADOR, TRIÁNGULO,
10 mm
5 – 1 +ESPACIADOR, PEQUEÑO
(marcado con la letra “J”)
6 – 1 +ESPACIADOR, GRANDE
(marcado con la letra “F”)
7 – 1 +ADAPTADOR, TRIÁNGULO GRANDE (marcado con la
letra “H”)
8 – 1 + ADAPTADOR, “J”
––1+
EQUIPO, BOLSA DE COLOR
NARANJA
9 – 1 ++PERNO, MANO IZQUIERDA,
(plateado) M 10-1.25 × 22
10 – 1 ++PERNO, MANO IZQUIERDA,
(dorado) M 8 -1.25×22
11 – 1 ++TUERCA, MANO
IZQUIERDA, (negro) M10×1.0
12 – 1 ++TUERCA, MANO IZQUIERDA, (dorado)
M10×1.25
13 – 1 ++TUERCA, MANO IZQUIERDA, (plateado)
3/8 in-24
14 – 1 ++TUERCA, MANO
IZQUIERDA, (azul) M8×1.25
15 – 1 ++ARANDELA, (plateada)
3/8×1.25 in
16 – 1 ++ARANDELA, ANCHA,
(plateada) 3/8×1.50 in
––1+
EQUIPO, BOLSA DE COLOR
VERDE
17 – 1 ++PERNO, MANO IZQUIERDA,
(plateado) 5/16-20×1.0 in
18 – 1 ++PERNO, MANO DERECHA,
(plateado) 5/16-20×1.0 in
19 – 1 ++PERNO, MANO DERECHA,
(plateado) 1/4-20×1/2 in
20 – 1 ++TUERCA, MANO DERECHA,
(rojo) 3/8 in-24
21 – 1 ++TUERCA, MANO DERECHA,
(plateado) 5/16 in-24
22 – 1 ++TUERCA, MANO DERECHA,
(dorado) M8×1.25
23 – 2 ++ARANDELA, (plateada)
3/8 in
1 3/8 in

X7672053800 © 2018 ECHO Incorporated. Todos los derechos reservados- 2 -

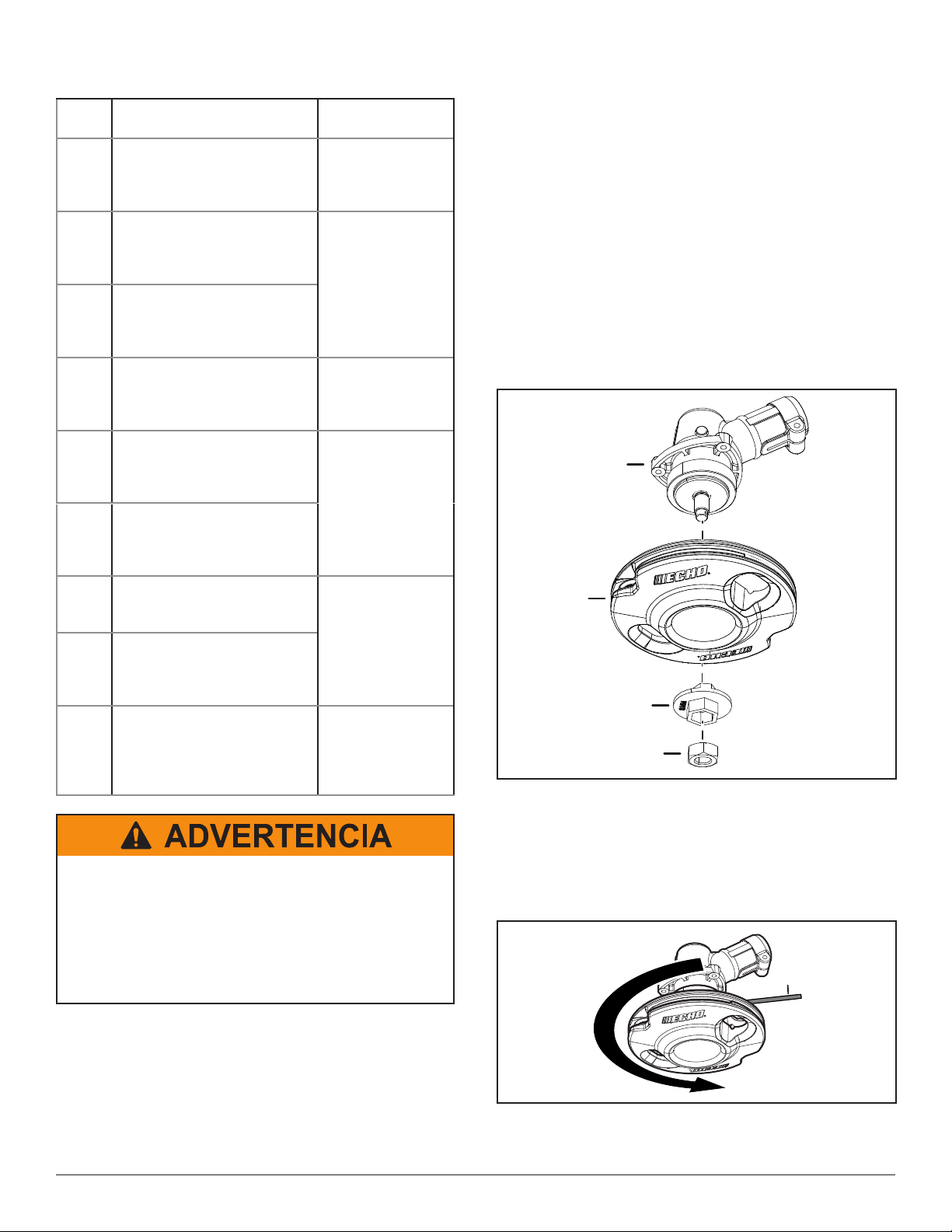

Tabla de ajuste del adaptador
N.° de
ref. Descripción del equipo Adaptador triangular
RL52
PERNO, MANO IZQUIERDA,
(plateado),
M10-1.25×22
(Bolsa de color naranja)
10 mm
RL53
PERNO, MANO IZQUIERDA,
(dorado)
M8-1.25×22
(Bolsa de color naranja)
8 mm
RL70
TUERCA, MANO IZQUIERDA,
(azul)
M8×1.25
(Bolsa de color naranja)
RL71
TUERCA, MANO DERECHA,
(dorado)
M8×1.25
(Bolsa de color verde)
8 mm
Adaptador, grande
(marcado con la letra
“H”)
RL72
TUERCA, MANO IZQUIERDA,
(negro)
M10×1.0
(Bolsa de color naranja)
10 mm
RL74
TUERCA, MANO IZQUIERDA,
(dorado)
M10×1.25
(Bolsa de color naranja)
RL77
TUERCA, MANO DERECHA, (rojo)
3/8 in-24
(Bolsa de color verde)
3/8 in
RL78
TUERCA, MANO IZQUIERDA,
(plateado)
3/8 in-24
(Bolsa de color verde)
RL98
PERNO, MANO DERECHA,
(plateado)
5/16-20x1/2 in
(Bolsa de color verde)
8 mm
Adaptador, grande
(Marcado con la letra
“H”) y adaptador
pequeño “J”
Riesgo de lesiones personales.
Lea el manual del operador de la cortadora
antes de instalar el cabezal de la cortadora
Rapid-Loader.
Si no lee el manual del operador, puede sufrir
lesiones personales.
Nota: Las imágenes de las cajas de engranajes son
solo a modo ilustrativo. El aspecto de su caja de
engranajes puede ser diferente.
Procedimiento: unidades con rosca macho
1. Identifi que la cortadora correcta en el diagrama
de adaptación de la aplicación, consulte las
páginas 5 y 6. Busque y registre el N.° de REF
de RL.
2. Utilice el diagrama de adaptación del adaptador
para identifi car la tuerca y el adaptador triangular
correctos.
3. Extraiga el cabezal existente.
4. Realice la instalación como se muestra:
A: Caja de engranajes
B: Cabezal de la cortadora Rapid-Loader
C: Adaptador triangular
D: Tuerca mano izquierda
A
B
C
D
5. Inserte una herramienta de bloqueo, una
llave allen o un destornillador, (E), en la caja
de engranajes. Gire el cabezal en sentido
antihorario para ajustar. Extraiga la herramienta
de bloqueo, la llave allen o el destornillador.
E

X7672053800 © 2018 ECHO Incorporated. Todos los derechos reservados- 3 -
Procedimiento: unidades con rosca hembra
1. Identifi que la cortadora correcta en el diagrama
de adaptación de la aplicación, consulte las
páginas 5 y 6. Busque y registre el N.° de REF
de RL.
2. Utilice el diagrama de adaptación del adaptador
para identifi car el perno y el adaptador triangular
correctos.
3. Extraiga el cabezal existente.
4. Realice la instalación como se muestra:
A: Caja de engranajes
B: Cabezal de la cortadora Rapid-Loader
C: Adaptador triangular
D: Perno mano izquierda
A
B
C
D
5. Inserte una herramienta de bloqueo, una
llave allen o un destornillador, (E), en la caja
de engranajes. Gire el cabezal en sentido
antihorario para ajustar. Extraiga la herramienta
de bloqueo, la llave allen o el destornillador.
E
Procedimiento: ECHO®Cortadoras de eje
curvo GT
1. Realice la instalación como se muestra:
A: Caja de engranajes
B: Cabezal de la cortadora Rapid-Loader
C: Adaptador triangular de 3/8 in
D: RL77: Tuerca roja mano derecha de 3/8 in-24
3/8
A
B
C
D
2. Inserte una herramienta de bloqueo, una llave allen
o un destornillador, (E), en la caja de engranajes.
Gire el cabezal en sentido horario para ajustar.
Extraiga la herramienta de bloqueo, la llave allen o
el destornillador.
E

X7672053800 © 2018 ECHO Incorporated. Todos los derechos reservados- 4 -
Procedimiento: cortadoras de eje recto Stihl
1. Identifi que la cortadora correcta en el diagrama
de adaptación de la aplicación, consulte las
páginas 5 y 6. Busque y registre el N.° de REF
de RL .
2. Extraiga el cabezal existente de la cortadora.
Instale el cabezal de la cortadora Rapid Loader
como se muestra. Nota: El lado sólido y plano
del espaciador grande queda frente a la caja de
engranajes.
A: Caja de engranajes
B: Cabezal de la cortadora Rapid-Loader
C: Espaciador pequeña (marcado con la
letra “J”)
D: RL42 – 3/8 ×Arandela plateada de
1.3/8 in
E: RL72 – M10 × Tuerca mano izquierda
negra 1.0
D
A
C
B
E
3. Inserte una herramienta de bloqueo, una
llave allen o un destornillador, (F), en la caja
de engranajes. Gire el cabezal en sentido
antihorario para ajustar. Extraiga la herramienta
de bloqueo, la llave allen o el destornillador.
F
Procedimiento: cortadoras de eje recto
Ryobi
1. Identifi que la cortadora correcta en el diagrama
de adaptación de la aplicación, consulte las
páginas 5 y 6. Busque y registre el N.° de REF
de RL.
2. Extraiga el cabezal existente de la cortadora. No
retire la placa de fi jación superior de la caja de
engranajes.
3. Para los modelos Ryobi Los modelos Ryobi con
una placa de fi jación plana (imagen principal)
utilizarán un adaptador (D), los modelos con
un bisel (Imagen - 1a) utilizarán una arandela y
ningún adaptador.Realice la instalación como se
muestra:
A: Caja de engranajes
B: Cabezal de la cortadora Rapid-Loader
C: RL42 – 3/8 x Arandela ancha plateada de
1.3/8 in
D: Adaptador triangular de 8 mm
E: RL70 – M8 x Tuerca mano izquierda azul
1.25
C
A
B
D
E
or
4. Inserte una herramienta de bloqueo, una
llave allen o un destornillador, (F), en la caja
de engranajes. Gire el cabezal en sentido
antihorario para ajustar. Extraiga la herramienta
de bloqueo, la llave allen o el destornillador.
El bizel
1a

X7672053800 © 2018 ECHO Incorporated. Todos los derechos reservados- 5 -
Colocación de la línea de la cortadora
Coloque una pieza de la línea de la cortadora a
través del orifi cio en cada lado del cabezal. Dirija la
línea como se muestra.
Acepta diámetros de línea de 0.080 a 0.130 in.
Extracción de la línea de la cortadora
Tire de la línea fuera del cabezal en la dirección que
se muestra:
Para obtener Información sobre la
adaptación adicional
Visite la sección Product Support
(Soporte del producto) en www.echo-usa.com.

- 1 -
FEUILLET D’INSTRUCTIONS
ENSEMBLE DE TÊTE DE COUPE RAPID-LOADER™,
N/P 21560062
©2018 ECHO Inc. Tous droits réservés
X7672053800
Ensemble de tête de coupe Rapid-Loader,
N/P 21560062
1
2345
6
78
910
11 12 13 14
15 16
17 18 19
20 21 22
23
“F” - Spacer
“J” - Spacer
“H” - Adapter “J” - Adapter
RL52
(silver)
RL53
(gold)
RL72
(black)
RL74
(gold)
RL78
(silver)
RL70
(blue)
RL77
(red)
RL71
(gold)
RL98
(silver)
10 mm3/8 in. 8 mm
Green Bag
(included with green bag)
Orange Bag
RL45
(silver)
RL42
(silver)
(silver)
(silver) (silver)
(silver) (silver)
N° NUMÉRO DE
PIÈCE QTÉ. DESCRIPTION
–21560062 1
ENSEMBLE DE TÊTE DE COUPE,
RAPID-LOADER
1 – 1
+TÊTE DE COUPE, RAPID-
LOADER
2 – 1 +ADAPTATEUR, TRIANGLE,
3/8 po.
3 – +ADAPTATEUR, TRIANGLE, 8 mm
4 – 1 +ADAPTATEUR, TRIANGLE,
10 mm
5 – 1 +ESPACEUR, PETIT
(marqué avec la lettre « J »)
6 – 1 +ESPACEUR, GRAND
(marqué avec la lettre « F »)
7 – 1 +ADAPTATEUR, GRAND TRIANGLE
(marqué avec la lettre « H »)
8 – 1 +ADAPTATEUR, « J »
––1 +
MATÉRIEL, SAC ORANGE
9 – 1 ++BOULON, GAUCHE, (argenté)
M 10-1,25 × 22
10 – 1 ++BOULON, GAUCHE, (doré)
M 8 -1,25×22
11 – 1 ++ÉCROU, GAUCHE, (noir)
M10×1,0
12 – 1 ++ÉCROU, GAUCHE, (doré)
M10×1,25
13 – 1 ++ÉCROU, GAUCHE, (argenté)
3/8 po-24
14 – 1 ++ÉCROU, GAUCHE, (bleu)
M8×1,25
15 – 1 ++RONDELLE, (argenté)
3/8×1,25 po
16 – 1 ++RONDELLE, AILE, (argenté)
3/8×1,50 po
––1+
MATÉRIEL, SAC VERT
17 – 1 ++BOULON, GAUCHE, (argenté)
5/16-20×1,0 po
18 – 1 ++BOULON, DROIT, (argenté)
5/16-20×1,0 po
19 – 1 ++BOULON, DROIT, (argenté)
1/4-20×1/2 po
20 – 1 ++ÉCROU, DROIT, (rouge)
3/8 po-24
21 – 1 ++ÉCROU, DROIT, (argenté)
5/16 po-24
22 – 1 ++ÉCROU, DROIT, (doré)
M8×1,25
23 – 2 ++RONDELLE, (argenté)
3/8 po
1,3/8 po

X7672053800 - 2 - ©2018 ECHO Inc. Tous droits réservés
Tableau d'ajustement de l'adaptateur
N° réf Description du matériel Adaptateur
triangulaire
RL52
BOULON, GAUCHE, (argenté),
M10-1,25×22
(sac orange)
10 mm
RL53
BOULON, GAUCHE, (doré)
M8-1,25×22
(sac orange)
8 mm
RL70
ÉCROU, GAUCHE, (bleu)
M8×1,25
(sac orange)
RL71
ÉCROU, DROIT, (doré)
M8×1,25
(sac vert)
8 mm
Adaptateur, grand
(marqué avec la lettre « H »)
RL72
ÉCROU, GAUCHE, (noir)
M10×1,0
(sac orange)
10 mm
RL74
ÉCROU, GAUCHE, (doré)
M10×1,25
(sac orange)
RL77
ÉCROU, DROIT, (rouge)
3/8 po-24
(sac vert) 3/8 po
RL78
ÉCROU, GAUCHE, (argenté)
3/8 po-24
(sac vert)
RL98
BOULON, DROIT, (argenté)
5/16-20×1/2 po
(sac vert)
8 mm
Adaptateur, grand
(marqué avec la lettre « H »)
et petit adaptateur « J »
Risque de blessures.
Lire le manuel d'utilisation pour votre
coupe-herbes avant d'installer la tête de coupe
Rapid-Loader.
L'omission de lire le manuel d'utilisation peut
entraîner des blessures.
Remarque: Les images du boîtier d'engrenage
ne sont que des représentations. Votre boîtier
d'engrenage peut apparaître différemment.
Procédure – éléments fi letés mâles
1. Identifi ez le bon coupe-herbes dans le tableau
d’ajustement à l’application, voir pages 5-6.
Localisez et enregistrez le numéro de référence
RL.
2. Utilisez le tableau d'ajustement de l'adaptateur
pour identifi er l'adaptateur triangulaire et l'écrou
appropriés.
3. Retirez la tête existante.
4. Installez comme indiqué :
A - Boîtier d'engrenage
B - Ensemble de tête de coupe Rapid-Loader
C - Adaptateur triangulaire
E - Écrou gauche
A
B
C
D
5. Insérez l'outil de verrouillage, la clé Allen ou
le tournevis (E), dans le boîtier d'engrenage.
Tournez dans le sens antihoraire pour serrer.
Retirez l'outil de verrouillage, la clé Allen et le
tournevis.
E
Procédure – éléments fi letés femelles
1. Identifi ez le bon coupe-herbes dans le tableau
d’ajustement à l’application, voir pages 5-6.
Localisez et enregistrez le numéro de référence
RL.
2. Utilisez le tableau d'ajustement de l'adaptateur
pour identifi er l'adaptateur triangulaire et le
boulon appropriés.
3. Retirez la tête existante.

X7672053800 - 3 - ©2018 ECHO Inc. Tous droits réservés
4. Installez comme indiqué :
A - Boîtier d'engrenage
B - Rapid-Loader Tête de coupe
D - Adaptateur triangulaire
E - Boulon gauche
A
B
C
D
5. Insérez l'outil de verrouillage, la clé Allen ou
le tournevis (E), dans le boîtier d'engrenage.
Tournez dans le sens antihoraire pour serrer.
Retirez l'outil de verrouillage, la clé Allen et le
tournevis.
Procédure – ECHO®Coupe-herbes à manche
bée GT
1. Installez comme indiqué :
A - Boîtier d'engrenage
B - Ensemble de tête de coupe Rapid-Loader
C - Adaptateur triangulaire de 3/8 po
D - RL77 – Écrou droit rouge de 3/8 po-24
3/8
A
B
C
D
Insérez l'outil de verrouillage, la clé Allen ou le tournevis
(E), dans le boîtier d'engrenage. Tournez selon le sens
horaire pour serrer. Retirez l'outil de verrouillage, la clé
Allen et le tournevis.
E
E

X7672053800 - 4 - ©2018 ECHO Inc. Tous droits réservés
Procédure – Coupe-herbes à manche droite
Stihl
1. Identifi ez le bon coupe-herbes dans le tableau
d’ajustement à l’application, voir pages 5-6
Localisez et enregistrez le numéro de référence
RL .
2. Retirez la tête de coupe existante.Installez
la tête de coupe à chargement rapide Rapid-
Loader comme indiqué. Remarque : Le côté
plat et solide de la grande entretoise est orienté
face au boîtier d'engrenage.
A - Boîtier d'engrenage
B - Tête de coupe Rapid-Loader
C - Petit espaceur (marqué avec la lettre
« J »)
D - RL42 – 3/8 × Rondelle argentée de
1,3/8 po
E - RL72 – M10 × 1.0 Écrou gauche noir
D
A
C
B
E
3. Insérez l'outil de verrouillage, la clé Allen ou
le tournevis (E), dans le boîtier d'engrenage.
Tournez dans le sens antihoraire pour serrer.
Retirez l'outil de verrouillage, la clé Allen et le
tournevis.
E
Procédure – Coupe-herbes à manche droite
Ryobi
1. Identifi ez le bon coupe-herbes dans le tableau
d’ajustement à l’application, voir pages 5-6.
Localisez et enregistrez le numéro de référence
RL.
2. Retirez la tête de coupe existante. Ne retirez
pas la plaque de fi xation supérieure du boîtier
d'engrenage.
3. Pour les modèles Ryobi dans une plaque de
fi xation plate (image principale) utilisera un
adaptateur (D), les modèles avec se retirer
(Image - 1a) utiliseront une rondelle (C) et aucun
adaptateur. Installez comme indiqué :
A - Boîtier d'engrenage
B - Ensemble de tête de coupe Rapid-Loader
C - RL42 – 3/8 x Rondelle d'aile argentée de
1,3/8 po
E - Adaptateur triangulaire de 8 mm
F - RL70 – M8 x Écrou gauche bleu 1,25
C
A
B
D
E
or
4. Insérez l'outil de verrouillage, la clé Allen ou
le tournevis (F), dans le boîtier d'engrenage.
Tournez dans le sens antihoraire pour serrer.
Retirez l'outil de verrouillage, la clé Allen et le
tournevis.
Se retirer
1a
F

X7672053800 - 5 - ©2018 ECHO Inc. Tous droits réservés
Insertion du fi l de coupe
Insérez un morceau de fi l de coupe dans l'œillet
de chaque côté de la tête. Acheminez le fi l comme
indiqué.
Accepte les fi ls de 0,080 à 0,130 po de diamètre.
Retrait du fi l de coupe
Extraire le fi l de la tête selon la direction indiquée :
Pour des renseignements supplémentaires
sur l'ajustement
Veuillez visiter la section Soutien produit à
www.echo-usa.com.
