Ecler ESAM702 User manual

USER MANUAL
MANUAL DE INSTRUCCIONES
NOTICE D'UTILISATION
BEDIENUNGSANLEITUNG

2
Graphic Symbol Explanation
The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to
alert the user to the presence of uninsulated “dangerous voltage” within the product’s
enclosure that may be of sufficient magnitude to constitute a risk of electric shock to
persons.
The exclamation point within an equilateral triangle is intended to alert the user to the
presence of important operating and maintenance (servicing) instructions in the literature
accompanying the appliance.
The lightning flashes printed next to the OUTPUT terminals of the apparatus are intended
to alert the user to the risk of hazardous energy. Output connectors that could pose a risk
are marked with the lightning flash. Do not touch output terminals while apparatus power
is on. Make all connections with apparatus turned off.
WARNING: To prevent fire or shock hazard, do not expose this equipment to rain or moisture.
IMPORTANT SAFETY INSTRUCTIONS
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with dry cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.
9. Do not defeat the safety purpose of the polarized or grounding type plug. A polarized plug has
two blades with one wider than the other. A grounding type plug has two blades and a third
grounding prong. The wide blade or the third prong are provided for your safety. If the provided
plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.
10. Protect the power cord from being walked on or pinched particularly at the plugs, convenience
receptacles, and at the point where they exit from the apparatus.
11. Only use attachments/accessories specified by the manufacturer.
12. Unplug the apparatus during lightening sorts or when unused for long periods of time.
13. Refer all servicing to qualified personnel. Servicing is required when the apparatus has been
damaged in any way, suck as power supply cord or plug is damaged, liquid has been spilled or
objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does
not operate normally, or has been dropped.
14. Disconnecting from mains: Switching off the POWER switch all the functions and light indicators
of the device will be stopped, but fully disconnecting the device from mains is done unplugging
the power cord from the mains input socket. For this reason, it always shall remain readily
operable.

3
INSTRUCTION MANUAL
1. IMPORTANT REMARK 04
1.1. Safety Precautions 04
2. INTRODUCTION 04
3. INSTALLATION 05
4. INPUTS 05
5. OUTPUTS 06
6. CONSIDERATIONS 07
6.1. Starting Up 07
6.2. Equalization 07
6.3.VU-meter 07
6.4. Ground loops, background noise 07
6.5. Cleaning 07
7. TECHNICAL CHARACTERISTICS 26
8. DIAGRAMS 27
8.1. Function list 27
8.2. Function diagram 27
8.3. Configuration diagram 28
8.4. Block diagram 29
All numbers subject to variation due to production tolerances. NEEC AUDIO BARCELONA S.L. reserves the right to make
changes or improvements in manufacturing or design which may affect specifications.

4
1. IMPORTANT REMARK
We thank you for trusting on us and choosing our eSAM702 mixer. In order to get the most in
operation and efficiency from your mixing unit, it is VERY IMPORTANT for you - before you plug anything -
to read this manual very carefully and take seriously into account all considerations specified within it.
In order to guarantee the optimum operation of this unit, we strongly recommend that its
maintenance be carried out by our Authorised Technical Services.
1.1. Safety Precautions
This apparatus must be earthed through its mains cable.
Do not expose the unit to rain or water splashes, and do not place liquid containers or
incandescent objects like candles on top of the unit.
Any change in the configuration of the unit must be carried out by a qualified technician.
Should any connection / disconnection task be done, always disconnect the unit from the mains
supply.
There are no user serviceable parts inside the unit.
2. INTRODUCTION
The eSAM702 is an easy-to-use professional mixer designed for PA applications. Its main features
are:
6 MIC/LINE STEREO input channels.
1 seventh STEREO LINE input channel
Balanced main stereo output
Adjustable microphone sensitivity on the back panel.
+18 V DC Phantom power supply available for all "MIC" inputs.
Includes assignable Talkover on inputs 1 to 6 (the Talkover function may be simultaneously
enabled on one, two or all entries).
Global 3-band tone controls, adjustable with a screwdriver.
3 LED level indicators per channel for the stereo mix signal.
Main output level control.
Record output.
The "MUTE" remote control input allows connection of external dry contact closures (fire
detection systems and other safety devices that have to mute the mixer signal by activating the
"NO" (normally open) control signal)).
Mono/stereo selector for the main mix output.

5
3. INSTALLATION
The eSAM702 mixer has been specially designed to be installed in a standard 19" rack, taking up
1U. It has been designed to be operated by non-technical users. This is the reason why its tone controls
are adjustable only with a screwdriver. On the opposite, input and output level controls use classic and
easily accessible rotary knobs.
Due to its low power consumption and heat sink, the eSAM702 doesn't need any fan cooling.
However, avoid installing it in dusty environments and/or in a location with extreme temperature and
moisture.
The mixer should be kept apart from noise and interference sources (dimmers, motors, etc...) as
well as from power cables.
The eSAM702 operates from 90V to 264V CA, 47 to 63Hz. Its oversized power supply is
compatible with any mains voltage worldwide.
In order to protect the mixer from eventual overloads, the eSAM702 is protected by a timered
power fuse of 0.5A. If it gets blown up, you must replace it with an identical one. If it gets blown up, you
must replace it with an identical one. NEVER REPLACE THE FUSE WITH ANOTHER ONE WITH A
HIGHER VALUE.
CAUTION: Fuse substitutions have to be performed by a qualified technician.
4. INPUTS
The eSAM702 supports two types of audio signals for each of its first 6 inputs (mono MIC or
stereo LINE), selectable by a MIC/LINE switch on the rear panel:
Microphone signal: 6 mixing channels offer a Euroblock connector for a nominal input level from
–50dBV (3.16mV) to –20dBV (0.1mV), with a GAIN control on the rear panel to adjust the gain.

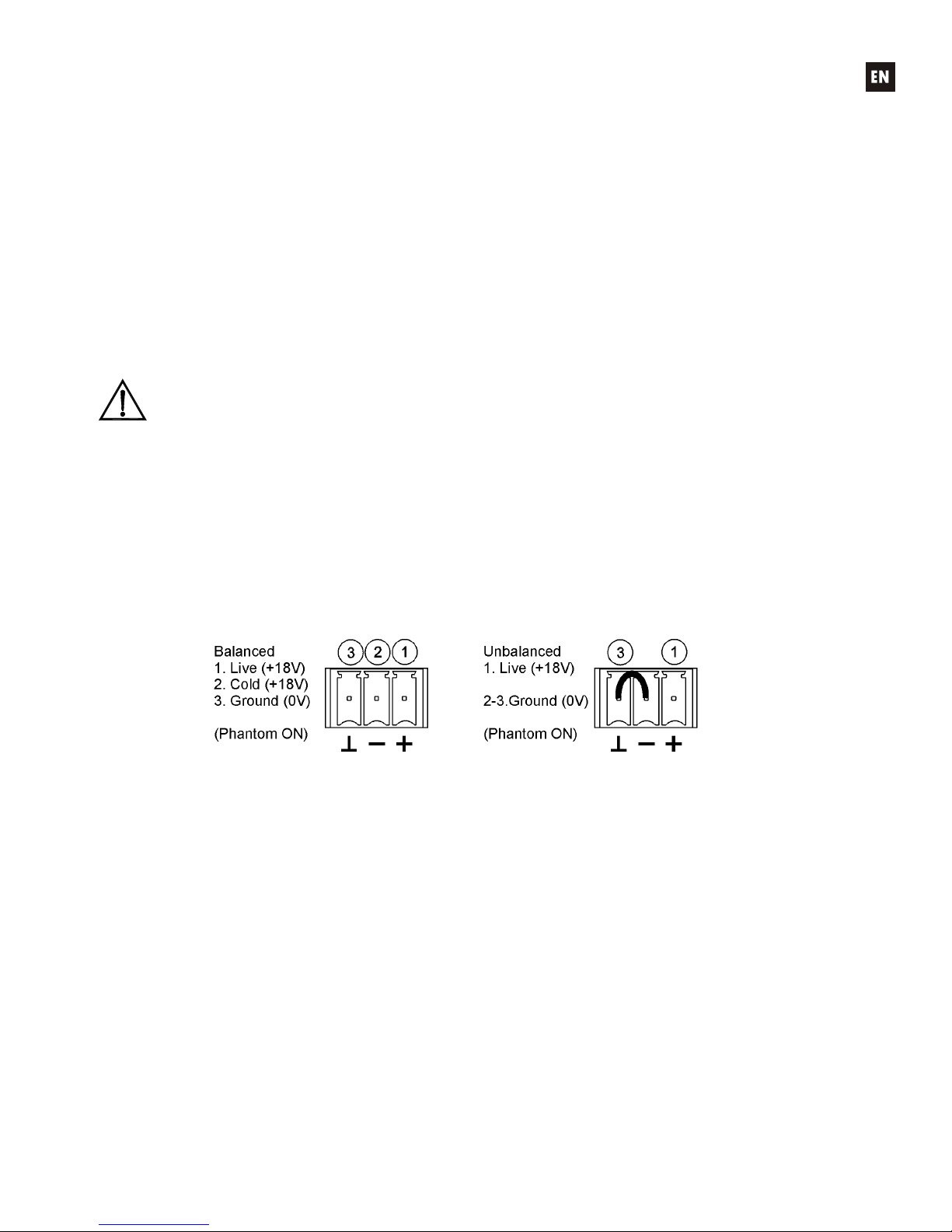

Here is the wiring diagram for microphones:
Microphones must be low impedance (200 to 600) and monophonic.
The eSAM702 supplies phantom power for condenser microphones; it is enabled by an
internal jumper (see diagram). By default, phantom power is disabled (factory setting).
The Talkover (priority) function operates when a signal is detected at the inputs 1 to 6 this
function is assigned to; it attenuates the other inputs of the unit that don't have priority. Turn it on/off for
each input channel with the "TK" switch on the front panel.

6
To manage the important level differences existing between conventional CD and LINE sources
and other devices capable of producing audio signals, the LINE inputs 1-6 of the eSAM702 are
standard line inputs (0dBV) and the sensitivity of the LINE input #7 can be selected (0/-6dBV) by
internal jumper (the default position is 0dBV). A sensitivity of -6dBV is ideal for low-level sound
sources such as media players, portable MP3 players, tablets, computers, mobile phones, etc.
Turntables CAN NOT be directly connected to this unit, because eSAM702 has no RIAA preamp
equipped input.
5. OUTPUTS
The eSAM702 has a main stereo output (OUT L / OUT R), with electronically balanced Euroblock
connectors.
Connection is made according to the following diagram:
The mixer's main output level (OUTPUT VOL) must be set in order to avoid your system power amp
clipping indicators (CLIP) to be permanently lit. Only the most powerful lower frequencies must light them.
Other connections on the back panel:
AUX/REC output with a nominal output of 0dBV (10kload) and an extra gain setting of +6dB,
enabled by internal jumper (0dBV is the default position).
L+R switch: convert output signals in a mono signal.
MUTE remote control input: enabled by external dry contact closure. It allows connection of fire
detection systems and other safety devices that have to mute the mixer by using this control signal.
The mode of operation is "NO" (normally open).

7
6. CONSIDERATIONS
6.1. Starting up
This is directly done via the POWER mains switch. Even is the power-up noise of eSAM702 is
minimal, we highly recommend to power up all equipment in the following order: sound sources, mixing
units, equalizer, processors and finally power amplifiers. The power down sequence is the inverse of the
power up one.
6.2. Equalization
The tone controls of the main output provide a ± 15dB gain/attenuation for each of the bands, and
their central operating frequencies are 100Hz, 2kHz and 10kHz. Given the philosophy of this unit, the
tone controls are designed to be adjusted with a screwdriver, thereby preventing accidental manipulation
during normal use.
6.3. VU-meter
The eSAM702 has a VU-meter to show the main mixing signal.
6.4. Ground loops, background noise
You should always make sure that the signal sources coming to the unit, as well as all devices
connected to its outputs, do not have their grounds interconnected, that is; ground must never come from
two different devices. Should this ever happen, noises could occur and seriously interfere the sound quality.
Cable shields, when connected to the chassis, must never be linked together. This will avoid
ground loops.
The eSAM702 mixer was designed to produce the lowest background noise. Independently from
the electronic design, the resulting background noise directly relies on the correct use and installation of
the mixing unit.
Adjust, where appropriate, the gain of each input for an adequate operating level and then adjust
the VOL controls on the front panel to obtain the desired input mix. Finally, adjust the VOL control of the
main mix output to get the relevant output volume for your installation, and also enable the TK switches
for priority inputs (a signal detection on these priority inputs will attenuate the signal of non-priority
inputs).
Important note on mix level adjustment: setting for example a channel VOL control to "2" and the
output VOL control to "10" is not the same as the opposite. In the first case, the signal entering the
mixing amplifier is weak, but even so it contains a background noise, so the signal/noise ratio is low (low
signal). When the output amplifier equally amplifies both parts as a whole, the output has a very high
background noise. In the second case, as the channel VOL control is set to the maximum, the signal
received by the mixing amplifier has a high level and therefore also a high (good) signal/noise ratio, so
when this signal reaches the output VOL control and is amplified, the signal/noise ratio remains better
than in the previous case.
6.5. Cleaning
The front panel should not be cleaned with dissolvent or abrasive substances because silk-
printing could be damaged. To clean it, use a soft cloth slightly wet with water and neutral liquid soap;
dry it with a clean cloth. Be careful that water never gets into the unit through the holes of the front panel.

8
Explicación de los Símbolos Gráficos
El símbolo del relámpago con una flecha en la punta y dentro de un triangulo equilátero,
tiene el propósito de alertar al usuario de la presencia de un voltaje peligroso y sin aislar
dentro del aparato, y de una magnitud tal que puede constituir riesgo de descarga
eléctrica para las personas.
El símbolo de exclamación dentro de un triangulo equilátero, tiene el propósito de alertar
al usuario de la presencia de instrucciones importantes sobre la operación y
mantenimiento en la información que viene con el producto.
Los símbolos de relámpagos dibujados cerca de los terminales de salida se utilizan para
alertar al usuario del riesgo de descargas peligrosas. Los conectores de salida que
podrían plantear algún riesgo se indican con este símbolo del relámpago. No toque los
terminales de salida mientras que el aparato esté encendido. Hacer todas las conexiones
con el aparato apagado.
ADVERTENCIA: para prevenir choques eléctricos o riesgo de incendios, no exponer este equipo a la
lluvia o la humedad.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
1. Lea estas instrucciones
2. Guarde estas instrucciones
3. Preste atención a todas las advertencias
4. Siga todas las instrucciones
5. No utilice este aparato cerca del agua
6. Límpielo solamente con un paño seco
7. No bloquee ninguna abertura para ventilación. Instálelo de acuerdo con las instrucciones del
fabricante
8. No lo instale cerca de fuentes de calor como radiadores, estufas u otros aparatos que produzcan
calor, incluidos amplificadores.
9. No elimine el propósito de seguridad del cable de corriente polarizado o con conexión de tierra.
Un cable polarizado tiene dos bornes, uno más ancho que el otro. Un enchufe con conexión a
tierra, tiene dos bornes y un tercer borne conectado a tierra. Este tercer borne está previsto para
su seguridad. Si el cable proporcionado no entra en su enchufe, consulte con un técnico
electricista para reemplazar ese enchufe obsoleto.
10. Proteja el cable eléctrico de ser aplastado, en especial en la zona de los conectores, los
receptáculos de los mismos y en el punto en el que el cable sale del aparato.
11. Utilice solamente los accesorios especificados por el fabricante.
12. Desconecte el aparato durante las tormentas eléctricas o cuando no lo vaya a usar durante
periodos largos de tiempo.
13. Para cualquier reparación, póngase en contacto con un servicio técnico cualificado. La
reparación es necesaria cuando el aparato no funciona con normalidad o ha sido dañado por
cualquier motivo, ya sea porque el cable o el enchufe estén dañados, porque se hayan
derramado líquidos o hayan caído objetos dentro del aparato, o porque el aparato haya sido
expuesto a la lluvia o se haya caído.
14. Desconexión de la red: apagando el interruptor de POWER todas las funciones e indicadores del
aparato se pararán, pero la completa desconexión del aparato se consigue desconectando el
cable de red de su conector. Por esta razón, éste siempre debe tener fácil acceso.

9
MANUAL DE INSTRUCCIONES
1. NOTA IMPORTANTE 10
1.1. Precauciones 10
2. INTRODUCCIÓN 10
3. INSTALACIÓN 11
4. ENTRADAS 11
5. SALIDAS 12
6. CONSIDERACIONES 13
6.1. Puesta en funcionamiento 13
6.2. Ecualización 13
6.3.Vu-metro 13
6.4. Bucles de masa, ruido de fondo 13
6.5.Limpieza 13
7. CARACTERÍSTICAS TÉCNICAS 26
8. DIAGRAMAS 27
8.1. Lista de funciones 27
8.2. Diagrama de funciones 27
8.3. Diagrama de configuración 28
8.4. Diagrama de bloques 29
Todos los datos están sujetos a variación debida a tolerancias de producción. NEEC AUDIO BARCELONA S.L. se reserva
el derecho de realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las especificaciones.

10
1. NOTA IMPORTANTE
Agradecemos su confianza por haber elegido nuestro mezclador eSAM702. Para conseguir la
máxima operatividad y rendimiento del mezclador es MUY IMPORTANTE antes de su conexión leer
detenidamente y tener muy presentes las consideraciones que en este manual se especifican.
Para garantizar el óptimo funcionamiento de este aparato recomendamos que su mantenimiento
sea llevado a cabo por nuestros Servicios Técnicos autorizados.
1.1. Precauciones
Este aparato debe ser conectado a tierra mediante su cable de alimentación.
No exponga el aparato a la caída de agua o salpicaduras, no ponga encima objetos con líquido ni
fuentes de llama desnuda, como velas.
Cualquier cambio en la configuración debe ser realizada por personal técnico cualificado.
En caso de requerir alguna intervención y / o conexión desconexión del aparato debe
desconectarse previamente de la alimentación.
En el interior del aparato no existen elementos manipulables por el usuario.
2. INTRODUCCIÓN
El eSAM702 es un mezclador profesional de sencilla manipulación diseñado para aplicaciones de
sonorización. Estas son sus características principales:
6 canales de entrada MICRO / LÍNEA ESTÉREO.
1 séptimo canal de entrada LÍNEA ESTÉREO
Salida estéreo principal balanceada
Nivel de sensibilidad de micrófono ajustable en el panel posterior.
+18 V DC de alimentación Phantom disponible en todas las entradas "MIC".
Incluye Talkover asignable a las entradas 1 a 6 (una dos o todas las entradas pueden tener la
función Talkover de forma simultánea.
Control de tonos de tres bandas general, accesibles mediante destornillador.
3 indicadores LED de nivel, por canal, para la señal de mezcla estéreo.
Control de nivel de salida principal.
Salida de grabación / auxiliar.
Entrada de control remoto "MUTE": permite la conexión de cierres de contacto externos libres de
potencial (sistemas de detección de fuego u otros dispositivos de seguridad que deban
enmudecer el mezclador al activarse dicha señal de control) "NO" normalmente abierto.
Selector mono / estéreo de la salida de mezcla principal.

11
3. INSTALACIÓN
El eSAM702 es un mezclador especialmente diseñado para su instalación en armarios rack
estándar de 19" de anchura, ocupando una unidad de altura. Ha sido concebido para poder ser
manipulado por personas con pocos conocimientos técnicos, por lo cual sus controles de tonos son
accesibles sólo mediante destornillador de ajuste, mientras que los ajustes de nivel de entradas y salidas
disponen de controles giratorios clásicos, fácilmente accesibles.
El eSAM702 no precisa ventilación gracias a su bajo consumo y disipación térmica. Sin embargo
debe evitarse su instalación en ambientes polvorientos y/o con temperatura y humedad extremas.
Debe procurarse situar el mezclador alejado de fuentes de ruido e interferencias (variadores de
tensión, motores, etc...) así como de cables de red eléctrica.
El eSAM702 funciona con tensión alterna de 90 a 264 V AC y de 47 a 63 Hz. Su fuente de
alimentación sobredimensionada es capaz de adaptarse sin ningún tipo de ajuste a la tensión de red
eléctrica de cualquier país del mundo.
Para proteger al mezclador de eventuales sobrecargas, el eSAM702 está protegido con un fusible
de red temporizado de 0,5 A. En el caso de que éste se fundiera se sustituiría por otro de idénticas
características. EN NINGÚN CASO DEBE PONERSE UN FUSIBLE DE VALOR MÁS ELEVADO.
PRECAUCIÓN: El cambio de fusibles debe ser realizado por personal técnico cualificado.
4. ENTRADAS
El eSAM702 admite dos tipos de señales de audio en cada una de sus 6 primeras entradas
(MICROFONO mono o LíNEA estéreo), seleccionables mediante un conmutador MIC/LINE situado en el
panel posterior:
Señal de Micrófono: las 6 vías mezclables disponen de conexión tipo Euroblock y están
preparadas para un nivel nominal de entrada de -50dBV (3,16mV) a –20dBV (0,1mV), con
ganancia ajustable en el panel posterior mediante el control GAIN.

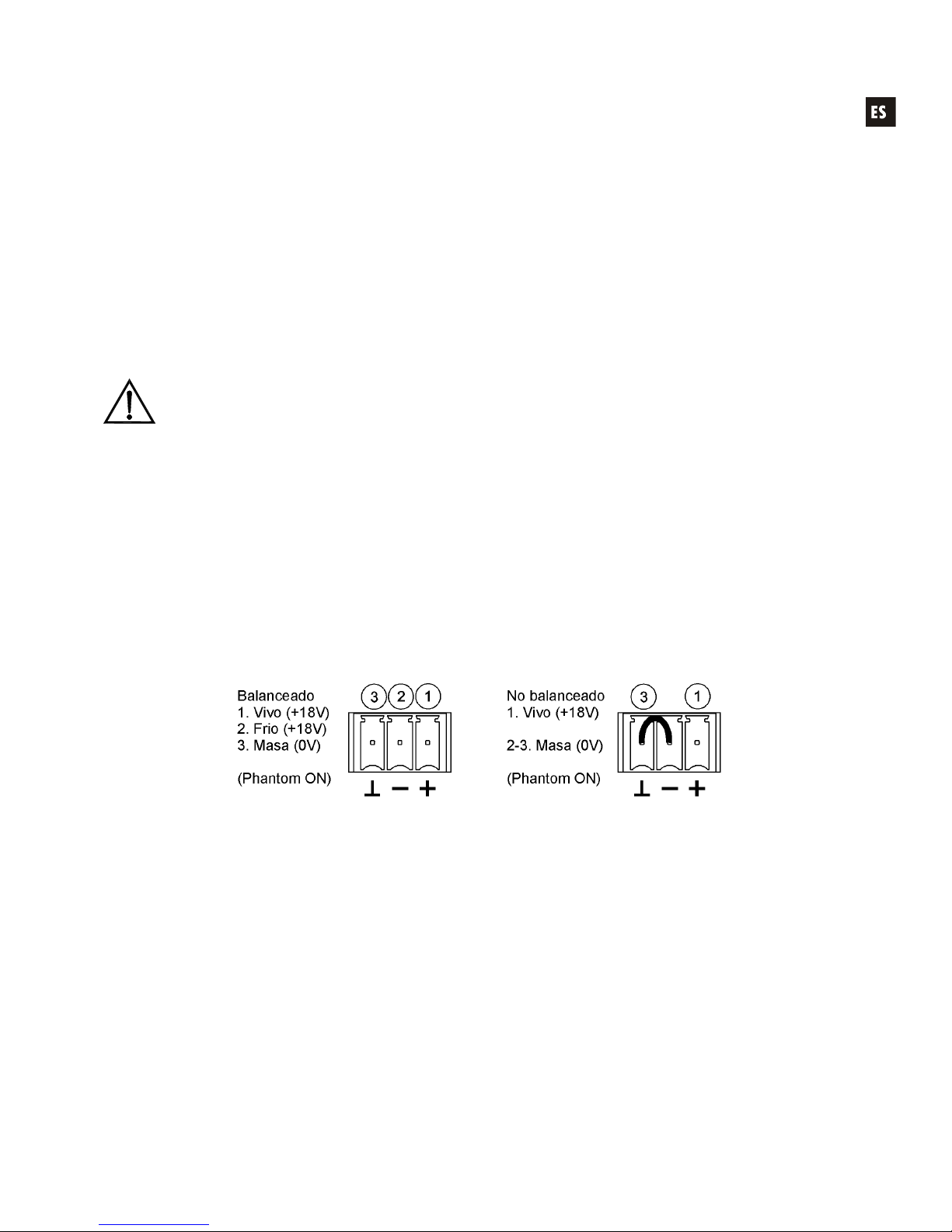

El conexionado para micrófonos se indica en el siguiente diagrama:
Los micrófonos deben ser de baja impedancia (de 200 a 600) y monofónicos.
El eSAM702 dispone de alimentación Phantom para micrófonos de condensador, activable
mediante puente interno (ver diagrama). La alimentación Phantom se encuentra desactivada por defecto
(ajuste de fábrica).
La función Talkover (prioridad) actúa cuando se detecta presencia de señal en las entradas 1 a 6
que tengan la función asignada, atenuando entonces el resto de entradas de la unidad que no tengan
dicha función asignada. Se activa / desactiva para cada canal de entrada, mediante su conmutador "TK"
situado en el panel frontal.

12
Dadas las importantes diferencias de nivel existentes entre las fuentes del tipo CD y de LíNEA
convencional, así como de otros dispositivos capaces de entregar señales de audio, el eSAM702
dispone de sensibilidad de línea estándar (0dBV) para las entradas de LÍNEA 1 a 6 y un selector
de sensibilidad 0 / -6dBV para la entrada de LÍNEA número 7, ajustable mediante puente interno y
en posición 0dBV por defecto. La sensibilidad de -6dBV es ideal para fuentes sonoras de bajo
nivel, como reproductores multimedia, mp3 portátiles, tablets, ordenadores, teléfonos móviles, etc.
NO PUEDEN CONECTARSE directamente a este equipo platos giradiscos, ya que ninguna de
las entradas del eSAM702 dispone de previo RIAA.
5. SALIDAS
El eSAM702 dispone de una salida estéreo principal (OUT L / OUT R), con conectores Euroblock y
balanceada electrónicamente.
Su conexionado se realiza según el siguiente diagrama:
El nivel general de salida del mezclador (OUTPUT VOL) debe ajustarse de manera que los
indicadores de saturación (CLIP) de los amplificadores del sistema no se iluminen de manera permanente,
sino que lo hagan al ritmo de las frecuencias más graves como máximo.
Otras conexiones en el panel posterior:
Salida auxiliar o de grabación AUX/REC, de 0dBV nominales sobre 10kde carga.Dispone de
ajuste de ganancia extra de +6dB, activable mediante puente interno (por defecto en posición
0dBV).
Conmutador L+R: convierte en monofónica la señal presente en las salidas.
Entrada de control remoto de MUTE: entrada habilitada para cierre de contacto externo libre de
potencial. Permite la conexión de sistemas de detección de fuego u otros dispositivos de seguridad que
deban enmudecer el mezclador al activarse dicha señal de control. El modo de trabajo es "NO"
(normalmente abierto).

13
6. CONSIDERACIONES
6.1. Puesta en funcionamiento
Esta se realizará directamente mediante el interruptor de red POWER. Aunque el ruido producido
por la puesta en marcha del eSAM702 es mínimo, es muy recomendable poner en marcha todos los
aparatos de acuerdo con la siguiente secuencia: fuentes de sonido, unidad de mezclas, ecualizador,
procesadores y finalmente amplificadores de potencia. El paro de los aparatos debe realizarse en la
secuencia inversa.
6.2. Ecualización
Los controles de tono de la salida principal proporcionan una ganancia / atenuación de ±15 dB para
cada una de las bandas, siendo sus frecuencias centrales de actuación 100Hz, 2kHz y 10kHz. Dada la
filosofía de utilización del aparato el control de tonos se ha diseñado para su ajuste mediante
destornillador, impidiendo así su manipulación accidental durante el uso habitual.
6.3. Vu-metro
El eSAM702 incorpora un Vu-metro de 3 indicadores LED que visualiza el nivel de señal existente
en la mezcla principal.
6.4. Bucles de masa, ruido de fondo
Debe procurarse en todo momento que las fuentes de señal que lleguen a la mesa de mezclas, así
como todos los aparatos que estén conectados a su salida, no tengan las masas interconectadas, es decir
que nunca les lleguen las masas por dos o más caminos distintos, ya que de esta manera se podrían
producir zumbidos que llegarían incluso a interferir la calidad de la reproducción sonora.
Los blindajes de los cables, de estar conectados a chasis, en ningún momento deben estar unidos
entre sí. De esta forma evitaremos la formación de bucles de masa.
El mezclador eSAM702 ha sido concebido para obtener el menor ruido de fondo posible.
Independientemente de su concepción electrónica, el ruido de fondo resultante dependerá directamente
de la correcta utilización e instalación de la unidad de mezcla.
Ajuste, cuando proceda, la ganancia de cada una de las entradas para obtener un nivel de trabajo
adecuado y, a continuación, ajuste los controles VOL del panel frontal para obtener la mezcla de entradas
en la proporción deseada. Finalmente, ajuste el control VOL de la salida principal de mezcla para obtener
el volumen de salida adecuado a la instalación, activando también los controles TK de aquellas entradas
que deban actuar con prioridad sobre el resto (atenuando al resto cuando se detecta su presencia).
Sobre el ajuste de los niveles de mezcla, importante: No es lo mismo, por ejemplo, tener el control
VOL de una vía a "2" y el control VOL de la salida OUT a "10" que a la inversa. En el primer caso la señal
que llega al amplificador de mezcla, que intrínsecamente tiene un nivel de ruido de fondo propio, es débil,
por lo que la relación señal / ruido es baja (poca señal). Cuando el amplificador de salida amplifique
indistintamente todo el conjunto tendremos a la salida un nivel de ruido de fondo muy elevado. En el
segundo caso, al estar el VOL de la vía al máximo, la señal que recibe el amplificador de mezcla es
grande y por tanto con una relación señal / ruido grande (favorable) también, así cuando esta señal llegue
al control VOL de salida y sea amplificada, guardará mejor relación señal / ruido que en el caso anterior.
6.5. Limpieza
La carátula no deberá limpiarse con sustancias disolventes o abrasivas puesto que se corre el
riesgo de deteriorar la serigrafía. Para su limpieza se utilizará un trapo humedecido con agua y un
detergente líquido neutro, secándola a continuación con un paño limpio. En ningún caso se debe permitir
la entrada de agua por cualquiera de los orificios del aparato.

14
Explication des symboles graphiques
Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit
l'utilisateur de la présence de « tension dangereuse », non isolée, à l'intérieur de
l'enceinte du produit, assez importante pour constituer un risque d'électrocution des
personnes.
Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence
d'importantes instructions d'opération et de maintenance (entretien courant) dans les
documents qui accompagnent l'appareil.
Les éclairs imprimés près des bornes de SORTIE de l'amplificateur avertissent l'utilisateur
du risque d'énergie dangereuse. Les connecteurs de sortie qui pourraient constituer un
risque sont marqués d'un éclair. Ne touchez pas les bornes de sortie lorsque
l'amplificateur est en marche. Réalisez toutes les connexions lorsque l'amplificateur est
éteint.
AVERTISSEMENT : Afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou
l'humidité
CONSIGNES DE SÉCURITÉ IMPORTANTES
1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.
6. Nettoyez uniquement à l'aide d'un chiffon sec.
7. Ne bloquez pas les ouvertures d'aération. Installez en respectant les instructions du fabricant.
8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud,
des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.
9. N'entravez pas la sécurité de la fiche polarisée ou de la prise de mise à la terre. Une fiche
polarisée possède deux lames, dont une est plus large que l'autre. Une prise de mise à la terre
possède deux lames, ainsi qu'une broche de masse. La lame large ou la troisième broche sont
fournies pour votre sécurité. Si la fiche fournie ne correspond pas à votre prise de courant,
consultez un électricien pour le remplacement de l'ancienne prise.
10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des
fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.
11. N'utilisez que des accessoires recommandés par le fabricant.
12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.
13. L'entretien courant doit être réalisé par du personnel qualifié. L'entretien courant doit être réalisé
lorsque l'appareil a été endommagé, par exemple lorsque le cordon d'alimentation ou la fiche
sont endommagés, si du liquide a été renversé ou si des objets sont tombés sur l'appareil, si
l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est
tombé.
14. Déconnexion du secteur: En appuyant sur l'interrupteur POWER, toutes les fonctions et les
voyants de l'amplificateur seront mis à l'arrêt, mais la déconnexion totale de l'appareil s'effectue
en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle il doit toujours
rester opérationnel.

15
NOTICE D’UTILISATION
1. NOTE IMPORTANTE 16
1.1. Précautions 16
2. INTRODUCTION 16
3. INSTALLATION 17
4. ENTRÉES 17
5. SORTIES 18
6. REMARQUES 19
6.1. Mise en marche 19
6.2. Égalisation 19
6.3.VU-mètre 19
6.4. Boucles de masse, bruit de fond 19
6.5. Entretien 19
7. CARACTÉRISTIQUES TECHNIQUES 26
8. SCHÉMAS 27
8.1. Liste de fonctions 27
8.2. Schéma de fonctions 27
8.3. Schéma de configuration 28
8.4. Diagramme de blocs 29
Toutes les valeurs numériques sont soumises à variation, en raison des tolérances de production. NEEC AUDIO
BARCELONA S.L. se réserve le droit d'apporter des modifications ou améliorations en matière de fabrication ou de design,
susceptibles d'affecter les spécifications du produit.

16
1. NOTE IMPORTANTE
Nous vous remercions de la confiance que vous nous portez en choisissant notre mélangeur
eSAM702. Pour obtenir le meilleur résultat de cet appareil, il est très important de lire attentivement les
instructions ci-dessous avant de le brancher.
Pour obtenir le meilleur rendement de cet appareil, il est important que le entretien se réalisé par
notre Service Technique Ecler.
1.1. Précautions
Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.
Eviter tout contact avec l'eau. L'appareil doit être installé à l'écart de tout objet contenant un
liquide ou de toute flamme nue, comme une bougie par exemple.
Seul un personnel technique qualifié est habilité à effectuer un changement de configuration.
Avant toute intervention et/ou de connexion/déconnexion, le cordon d'alimentation de l'appareil doit
être préalablement débranché.
Il n'existe aucun élément destiné à l'utilisateur à l'intérieur de l'appareil.
2. INTRODUCTION
Le eSAM702 est un mélangeur professionnel simple d'emploi pour les applications de sonorisation.
Voici ses caractéristiques principales :
6 voies d'entrée MICRO/LIGNE STEREO.
1 setième canal d'entrée LIGNE STÉRÉO
Sortie stéréo principale symétrique
Niveau de sensibilité de microphone réglable en face arrière.
Alimentation fantôme CC de +18 V disponible sur toutes les entrées "MIC".
Inclut un Talkover assignable aux entrées 1 à 6 (toutes les entrées ou seulement certaines
d'entre elles peuvent avoir simultanément la fonction Talkover).
Commandes générales de tonalité à trois bandes, réglables avec un tournevis.
3 LED de niveau par canal pour le signal de mixage stéréo.
Commande de niveau de sortie principale.
Sortie pour l'enregistrement.
Entrée "MUTE" de commande à distance : permet la connexion de contacts secs externes de
fermeture (systèmes de détection d'incendie ou autres dispositifs de sécurité devant couper le
son du mélangeur par déclenchement de ce signal de commande « NO » (normalement ouvert)).
Sélecteur mono/stéréo pour la sortie du mixage principal.

17
3. INSTALLATION
Le eSAM702 est un mélangeur spécialement conçu pour être installé en rack standard de 19",
occupant une unité de hauteur. Il a été conçu pour pouvoir être utilisé par des personnes ayant des
connaissances techniques limitées, c'est pourquoi les réglages de tonalité ne sont accessibles qu'au
moyen d'un tournevis, tandis que les réglages de niveau des entrées et des sorties disposent de
commandes rotatives classiques, facilement accessibles.
La basse consommation et la dissipation thermique du eSAM702 lui évitent d'avoir recours à une
ventilation. Toutefois, évitez de l'installer dans des atmosphères poussiéreuses et/ou règnent une
température et une humidité extrêmes.
Le mélangeur doit être tenu à distance des sources de bruits et d'interférences (variateurs de
tension, moteurs, etc.…) ainsi que des câbles du réseau électrique.
Le eSAM702 fonctionne sur une tension alternative (CA) de 90 à 264 V et de 47 à 63 Hz. Sa
source d'alimentation surdimensionnée peut, sans aucun réglage, s'adapter à la tension du réseau
électrique dans tous les pays du monde.
Pour se protéger d'éventuelles surtensions, le SAM412T est équipé d'un fusible d'alimentation
temporisé de 0,5 A. Si celui-ci venait à fondre, il faudrait déconnecter l'appareil et le substituer par un autre
de même caractéristiques En cas de fontes successives de fusible, veuillez prendre contact avec notre
service technique. NE JAMAIS LE REMPLACER PAR UN FUSIBLE DE VALEUR SUPÉRIEURE.
PRÉCAUTION : Le changement de fusibles doit être effectué par des techniciens qualifiés.
4. ENTRÉES
L'eSAM702 admet deux types de signaux audio sur chacune de ses 6 premières entrées
(MICROPHONE mono ou LIGNE stéréo), sélectionnables au moyen d'un commutateur MIC/LINE situé
en face arrière :
Signal de microphone : les 6 voies de mixage disposent d'une connexion de type Euroblock et
sont prévues pour un niveau nominal d'entrée de –50 dBV (3,16 mV) à–20 dBV (0,1 mV), avec
un gain réglable au moyen de la commande GAIN de la face arrière.

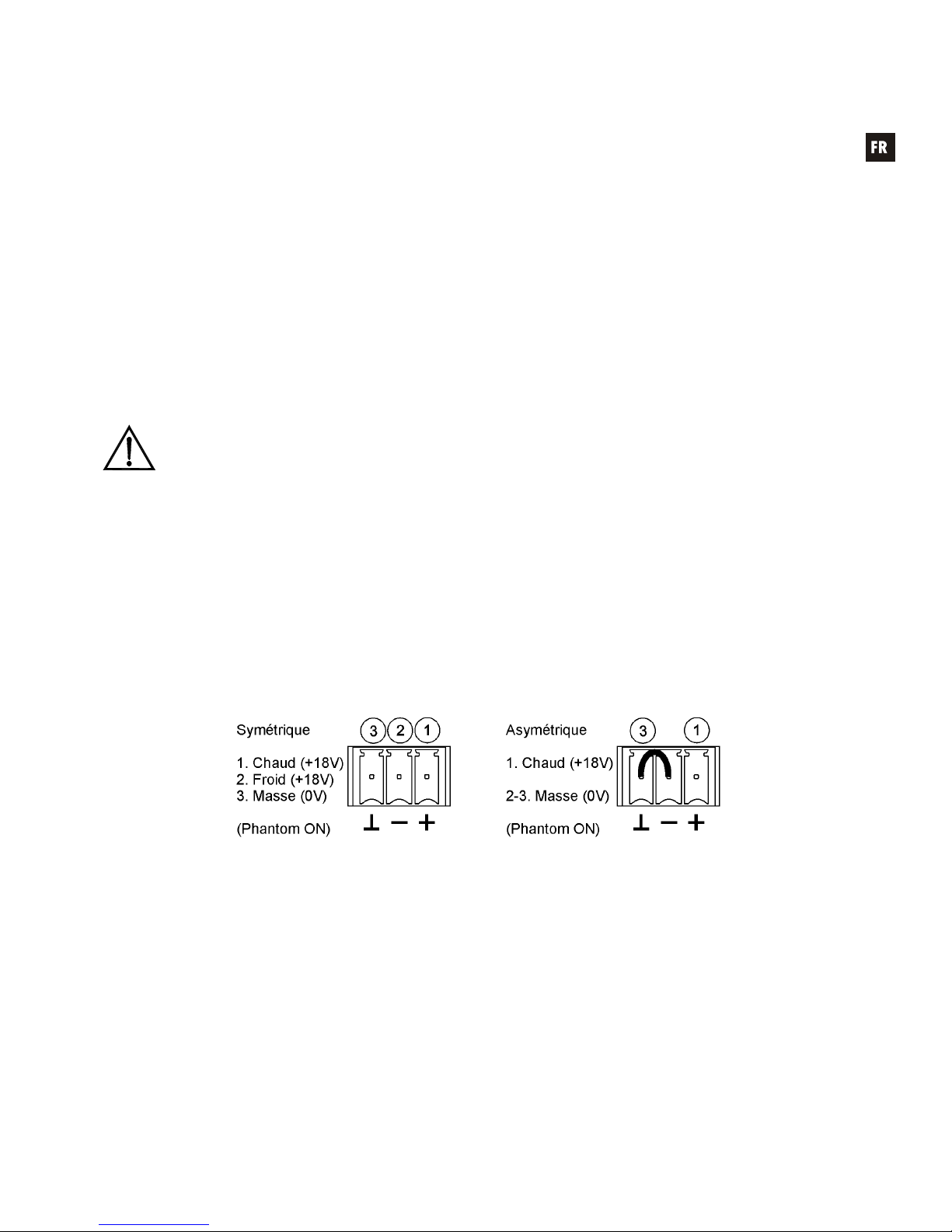

La connexion des microphones est indiquée dans le schéma suivant :
Les micros devront être de basse impédance (de 200 à 600) et mono.
L'eSAM702 dispose d'une alimentation fantôme pour microphones électrostatiques (à
condensateur), activable par cavalier interne (voir schéma). L'alimentation fantôme est par défaut
désactivée (réglage d'usine).
La fonction Talkover (priorité) agit lorsqu'elle détecte la présence d'un signal aux entrées 1 à
6 auxquelles la fonction est assignée, atténuant alors les autres entrées non prioritaires de l'unité. Elle
s'active/se désactive par canal d'entrée, au moyen de son commutateur "TK" en face avant.

18
Compte tenu des importantes différences de niveau existant entre les sources conventionnelles de
type CD ou ligne et d'autres appareils pouvant fournir des signaux audio, l'eSAM702 dispose d'une
sensibilité ligne standard (0 dBV) pour les entrées LIGNE 1 à 6 et d'un sélecteur de sensibilité 0/-
6 dBV pour l'entrée LIGNE numéro 7, réglable par cavalier interne et par défaut en position 0 dBV.
La sensibilité de -6 dBV est idéale pour les sources sonores de bas niveau, comme les lecteurs
multimédias, lecteurs mp3 portables, tablettes, ordinateurs, téléphones mobiles, etc.

Vous ne pouvez PAS BRANCHER directement des platines tourne-disques à cet appareil,
puisqu'aucune entrée du eSAM702 ne dispose de préampli RIAA.
5. SORTIES
L'eSAM702 dispose d'une sortie stéréo principale (OUT L/OUT R), avec connecteurs Euroblock
et symétrisation électronique.
Sa connexion se fait selon le schéma suivant :
Le niveau général de sortie du mélangeur (OUTPUT VOL) doit être réglé de façon à ce que les
indicateurs de saturation (CLIP) des amplificateurs du système ne s'allument pas de manière permanente,
mais seulement au rythme des fréquences les plus graves au maximum.
Autres connexions en face arrière :
Sortie auxiliaire ou d'enregistrement AUX/REC à niveau nominal de 0 dBV sous charge de 10 k.
Elle dispose d'un réglage de gain supplémentaire de +6 dB, activable par cavalier interne (par
défaut en position 0 dBV).
Commutateur L+R : réduit le signal des sorties en signal monophonique.
Entrée de commande MUTE à distance : entrée activée par contact sec externe de fermeture.
Permet la connexion de systèmes de détection d'incendie ou d'autres dispositifs de sécurité devant
couper le son du mélangeur par déclenchement de ce signal de commande. Le mode d'action est
« NO » (normalement ouvert).

19
6. REMARQUES
6.1. Mise en marche
Cela se fait directement au moyen de l'interrupteur d'alimentation POWER. Bien que le bruit de
mise sous tension du eSAM702 soit minimal, il est fortement conseillé d'allumer tous les appareils
raccordés dans l'ordre suivant : les sources sonores, les tables de mixage, l'égaliseur, les processeurs et
enfin les amplificateurs de puissance. L'extinction des appareils doit se faire en ordre inverse.
6.2. Égalisation
Les commandes de tonalité de la sortie principale fournissent un gain/atténuation de ±15 dB sur
chacune des bandes, dont les fréquences centrales d'action sont 100 Hz, 2 kHz et 10 kHz. Compte tenu
de la philosophie d'utilisation de l'appareil, les commandes de tonalité ont été conçues pour un réglage
par tournevis, empêchant ainsi leur manipulation accidentelle en cours d'utilisation.
6.3. VU-mètre
Le eSAM702 possède un VU-mètre qui affiche le niveau du signal présent dans le mixage principal.
6.4. Boucles de masse, bruit de fond
S'assurer que toutes les sources de signal qui arrivent à la table de mixage ainsi que tous les
appareils qui sont raccordés à sa sortie, n'ont pas les masses interconnectées, c'est à dire que la masse
n'arrive pas par deux ou trois voies différentes; en effet, ceci peut provoquer des bruits qui altèrent le signal
sonore.
À aucun moment les blindages des câbles qui doivent être connectés au châssis ne doivent être
reliés entre eux. Vous éviterez ainsi la formation de boucles de masse.
Le mélangeur eSAM702 a été conçu pour produire le plus faible bruit de fond possible.
Indépendamment de sa conception électronique, le bruit de fond résultant dépendra directement de
l'installation et de l'utilisation correctes de l'unité de mixage.
Réglez, le cas échéant, le gain de chacune des entrées pour obtenir un niveau de
fonctionnement approprié, et réglez ensuite les commandes VOL de la face avant pour obtenir le mixage
désiré des entrées. Enfin, réglez la commande VOL de la sortie principale de mixage pour un volume de
sortie adapté à l'installation, en activant aussi les commandes TK des entrées qui doivent avoir priorité
sur les autres (la détection d'un signal sur ces entrées prioritaires atténuant les autres entrées).
Important pour le réglage des niveaux de mixage : régler par exemple la commande VOL d'une
voie sur« 2 » et la commande VOL de la sortie OUT sur « 10 » n'est pas la même chose que de faire
l'inverse. Dans le premier cas, le signal et son bruit de fond arrivent à l'amplificateur avec un niveau
faible, d'où un mauvais rapport signal/bruit (peu de signal). Lorsque l'amplificateur de sortie rehausse
sans distinction le niveau de l'ensemble, le niveau de bruit de fond devient très élevé en sortie. Dans le
deuxième cas, en réglant VOL au maximum sur la voie, le signal que reçoit l'amplificateur de mixage est
de niveau élevé, tout comme son rapport signal/bruit (qui est donc bon). Ainsi lorsque ce signal arrive à
la commande VOL de sortie et est amplifié, il conserve un meilleur rapport signal/bruit que dans le cas
précédent.
6.5. Entretien
Il est interdit d’utiliser des substances dissolvantes ou abrasives pour nettoyer la face avant, celles-
ci détériorant la sérigraphie. Nettoyer uniquement avec un chiffon humide. Attention! Jamais de l’eau ou
tout autre liquide ne doit pénétrer par les orifices du panneau de commande.

20
Erklärung der grafischen Darstellungen
Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer
vor nicht isolierter „gefährlicher Spannung” innerhalb des Produktgehäuses warnen, die
hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen.
Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer darauf
hinweisen, dass mit dem Gerät wichtige Gebrauchs- und Wartungs-(Service-)anleitungen
in dieser Gebrauchsanweisung geliefert wurden.
Die Blitzsymbole neben den AUSGÄNGEN des Verstärkers sollen den Benutzer auf
Risiken durch gefährliche Energie aufmerksam machen. Ausgangsanschlüsse, die ein
Risiko darstellen könnten, sind mit dem Blitzsymbol markiert. Ausgänge nicht bei
eingeschaltetem Verstärker berühren. Nehmen Sie Anschlüsse nur bei ausgeschaltetem
Gerät vor.
WARNUNG: Wegen Feuer- und Stromschlaggefahr, das Gerät niemals Regen oder Feuchtigkeit
aussetzen.
WICHTIGE SICHERHEITSHINWEISE
1. Lesen Sie diese Anweisung durch.
2. Bewahren Sie diese Anweisung gut auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Anweisungen.
5. Benutzen Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenem Tuch.
7. Blockieren Sie keine Lüftungsöffnungen. Das Gerät sollte gemäß den Herstellerangaben
installiert werden.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Radiatoren,
Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen, auf.
9. Annullieren Sie nicht den Sicherheitsmechanismus des gepolten oder geerdeten Steckers.
Ein gepolter Stecker hat zwei Stifte, wobei einer davon breiter ist. Ein geerdeter Stecker hat
zwei Stifte und einen dritten Erdungsstift. Der breite bzw. dritte Stift dient Ihrer Sicherheit.
Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen
Elektriker, um die veraltete Steckdose auszutauschen.
10. Sorgen Sie dafür, dass niemand auf das Netzkabel tritt und dass es nicht gequetscht wird,
insbesondere an Steckern, Steckerbuchsen und an der Stelle, an dem es aus dem Gerät
kommt.
11. Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile.
12. Ziehen Sie bei einem Gewitter oder wenn das Gerät längere Zeit nicht verwendet wird den
Netzstecker.
13. Alle Servicearbeiten sind von qualifiziertem Fachpersonal durchzuführen. Servicearbeiten
sind notwendig, wenn das Gerät in jeglicher Art beschädigt wurde, z. B. wenn das Netzkabel
oder der Netzstecker beschädigt ist, wenn Flüssigkeiten über das Gerät geschüttet wurde
oder Gegenstände hineingefallen sind, es Regen oder Feuchtigkeit ausgesetzt wurde, nicht
normal funktioniert oder heruntergefallen ist.
14. Vom Stromnetz trennen: Durch Ausschalten des POWER-Schalters werden alle Funktionen
gestoppt und die Anzeigen des Verstärkers erlöschen. Das Gerät wird aber nur durch Ziehen
des Netzsteckers vollständig vom Stromnetz getrennt. Deshalb müssen Netzstecker und
Steckdose leicht zugänglich sein.
