LIST OF CONTENTS
1.IMPORTANTREMARK 04
1.1. Safety Precautions 04
2. INTRODUCTION 04
3.INSTALLATION 05
3.1. Location, assembly, ventilation 05
3.2. Connection to an AC outlet and switching on 05
3.3. Signal input connections 05
3.4. Audio Output Connections 05
3.5. ETHERNET port for programming and control 06
3.6. LINK BUS digital audio port 06
3.7. REMOTE ports 1 and 2 for digital remote controls 06
3.8. GPI Remote Control Ports 07
3.9.GPORemoteControlPorts 07
3.10. Front panel controls and LED indicators 08
4.CLEANING 08
5. FUNCTION LIST 09
6. FUNCTION DIAGRAM 09
7. TECHNICAL CHARACTERISTICS 31
8.BLOCKDIAGRAM 35
All numbers subject to variation due to production tolerances. ECLER S.A. reserves the right to make changes or
improvements in manufacturing or design which may affect specifications.

4
1. IMPORTANT REMARK
Thank you for your confidence and for choosing our MIMO88 matrix. It is VERY IMPORTANT to carefully
read this manual, to fully understand its contents before any connection in order to maximize your use and get the
best performance from this equipment.
In order to guarantee the optimum operation of this unit, we strongly recommend that its maintenance be
carried out by our Authorised Technical Services.
1.1. Safety Precautions
This apparatus must be earthed through its mains cable.
Do not expose the unit to rain or water splashes, and do not place liquid containers or
incandescent objects like candles on top of the unit.
Should any connection / disconnection task be done, always disconnect the unit from the mains supply.
There are no user serviceable parts inside the unit.
2. INTRODUCTION
The MIMO88 is a fully programmable digital audio matrix, with the following features:
• 8 balanced MIC/LINE inputs (independent phantom power per input channel).
• 8 balanced LINE outputs.
• 2 MONITOR outputs that can be used as auxiliaries.
• Expandable to 16 inputs/16 outputs by linking a second MIMO88 unit (getting a real 16 inputs and
16 outputs matrix). Connect the two units using a CAT5 crossover cable (100 meters maximum
distance).
• 8 GPI control ports (General Purpose Input).
• 8 GPO control ports (General Purpose Output).
• Programming and remote management via Ethernet using EclerNet Manager (or point to point,
with a direct CAT5 cable, or from an Ethernet network).
• Remote control via Ethernet clients of EclerNet Manager: simultaneous clients with custom control
panel.
• Remote control from third party external devices. (Crestron, AMX, Vity, Medialon, etc. Registered
trademarks of their manufacturers). TP-NET protocol.
• Remote control bus for WPTOUCH digital panels and MPAGE16 messaging consoles (paging).
• Configuration memory (presets) management.
• Scheduled events based on calendar.
• Extensive DSP available:
o Routing matrix/mixer, from any input to any output with adjustable level for crossover
points (independent mixes of different inputs for each output).
o Mono or stereo channel processing.
o Level control, mute, vu-meters and phase adjustment for inputs and outputs.
o Internal signal generator (sine wave, pink noise, white noise, polarity test).
o Parametric EQ on inputs and outputs.
o Delay on inputs and outputs.
o Gate/compressor on input channels.
o Compressor/limiter on outputs.
o Input channel priority assignment (ducking).
o Virtual and physical messaging consoles (paging).
o Automatic mixer.
The MIMO88 programming is done with EclerNet Manager*. Please refer to the EclerNet Manager
software manual for more information.
* EclerNet Manager software is available on www.ecler.com.

5
3. INSTALLATION
3.1. Location, assembly, ventilation
The MIMO88 has been especially designed to be installed in a standard 19" rack, taking up 1U.
It is very important not to enclose the MIMO88 or expose it to extreme temperatures as it generates heat.
It’s also necessary to promote the passage of fresh air through the ventilation holes of the chassis, leaving at least
one rack unit off between each device and installed above and below it in the rack frame.
If the setup has several amplifiers in the same rack or in a closed cabinet with doors, it is highly
recommended to supply them forced ventilation, installing fans at the upper and lower ends. This upward air flow
will help to dissipate the heat generated inside.
3.2. Connection to an AC outlet and switching on
The MIMO88 operates under voltages between 90 and 264 V at 47 to 63 Hz. This device features an over
dimensioned power supply that adapts to the mains voltage in any country of the world with no need to make any
adjustments.
On the rear panel, there is a power switch for the unit (19) next to the IEC power connector. On the front
panel, a LED (7) lights up when the unit is switched on.
The mains cables must not be near the shielded cables carrying the audio signal, as this could cause
humming.
3.3. Signal input connections
The rear panel of the MIMO88 offers 8 balanced analogue signal inputs, "IN" (9), accepting both line and
microphone level signals. Input signal type selection and management are carried out from EclerNet Manager
application. Please refer to the EclerNet Manager software manual for more information.
Signal input connectors are 3 position screw terminal block. The wiring is:

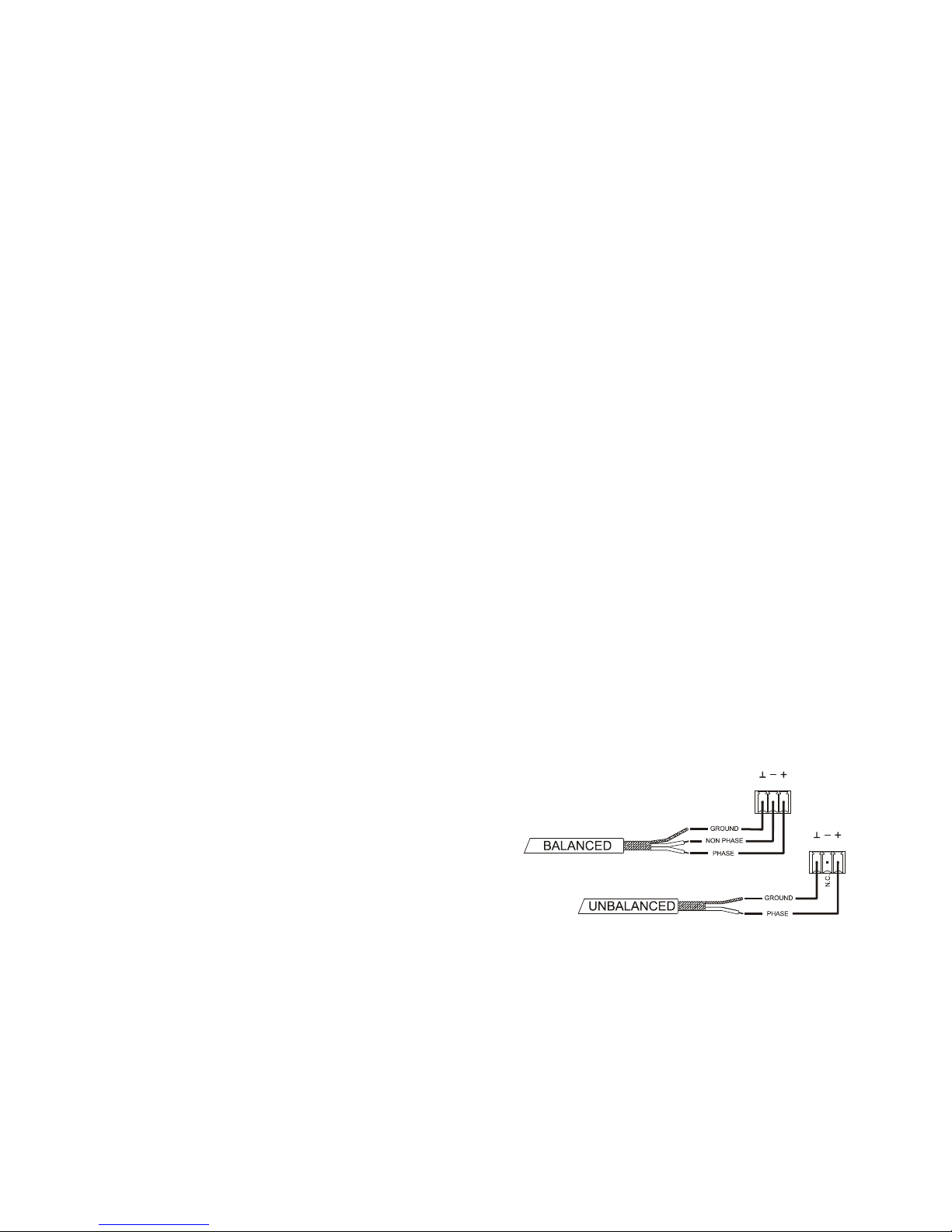

Hot or direct signal > Terminal +
Cold or inverted signal > Terminal -
Ground > Terminal ⊥
For unbalanced connection short-circuit pin ⊥to pin -.
3.4. Audio Output Connections
The rear panel of the MIMO88 offers 8 analogue signal outputs, "OUT" (8), and two additional "MONITOR"
(10) outputs, all balanced and accepting line level signals.
Signal output connectors are 3 position screw terminal
block. The wiring is:
Hot or direct signal > Terminal +
Cold or inverted signal > Terminal -
Ground > Terminal ⊥
For UNBALANCED connections, leave the – terminal
unconnected.

6
3.5. ETHERNET port for programming and control
A RJ45 type connector (11) allows connecting the equipment to an Ethernet network:
• Management from EclerNet Manager application. Please refer to the EclerNet Manager software manual
for more information.
• Possibility of direct connection (point to point) between a computer and a MIMO88 unit.
• Connection to third party other devices. (Crestron, AMX, Vity, Medialon, etc. Registered trademarks of their
manufacturers). TP-NET protocol.
3.6. LINK BUS digital audio port
A RJ45 type connector (12) allows connecting the equipment to a second MIMO88 unit for a two-way
exchange of digital audio and control data between the two units, the whole behaving as a real matrix with 16
inputs and 16 outputs. The maximum permissible distance between the two units using a standard CAT5 cable is
100 meters.
To work in 16x16 mode, one of the two coupled MIMO88 units (linked by BUS LINK) assumes the role of
MASTER and the other one the role of SLAVE. MASTER or SLAVE mode is set by the selector (13) located on the
rear panel of each unit. In single MIMO88 setups, selector position is irrelevant.
In 16x16 mode, the two units behave as a single device with 16 inputs and 16 outputs. All Ethernet
programming and remote control of the MASTER-SLAVE pair is done with EclerNet Manager application and
communication uses the Ethernet port of the MASTER unit only, it’s not necessary to use the Ethernet port of the
SLAVE unit. (Except for updating the firmware).
Caution: two MIMO88 units coupled by BUS LINK should be linked with a crossover cable, i.e. with a
CAT5 cable dedicated to the BUS LINK ports of both units, up to 100 meters long, and without intermediate
Ethernet hardware or other. Please refer to the EclerNet Manager software manual for more information.
RJ-45 CONNECTOR WIRING "CROSSOVER"
RJ-45 (1) COLOR RJ-45 (2)
PIN 1 WHITE/ORANGE PIN 3
PIN 2 ORANGE PIN 6
PIN 3 WHITE/GREEN PIN 1
PIN 4 BLUE PIN 7
PIN 5 WHITE/BLUE PIN 8
PIN 6 GREEN PIN 2
PIN 7 WHITE/BROWN PIN 4
PIN 8 BROWN PIN 5
3.7. REMOTE ports 1 and 2 for digital remote controls

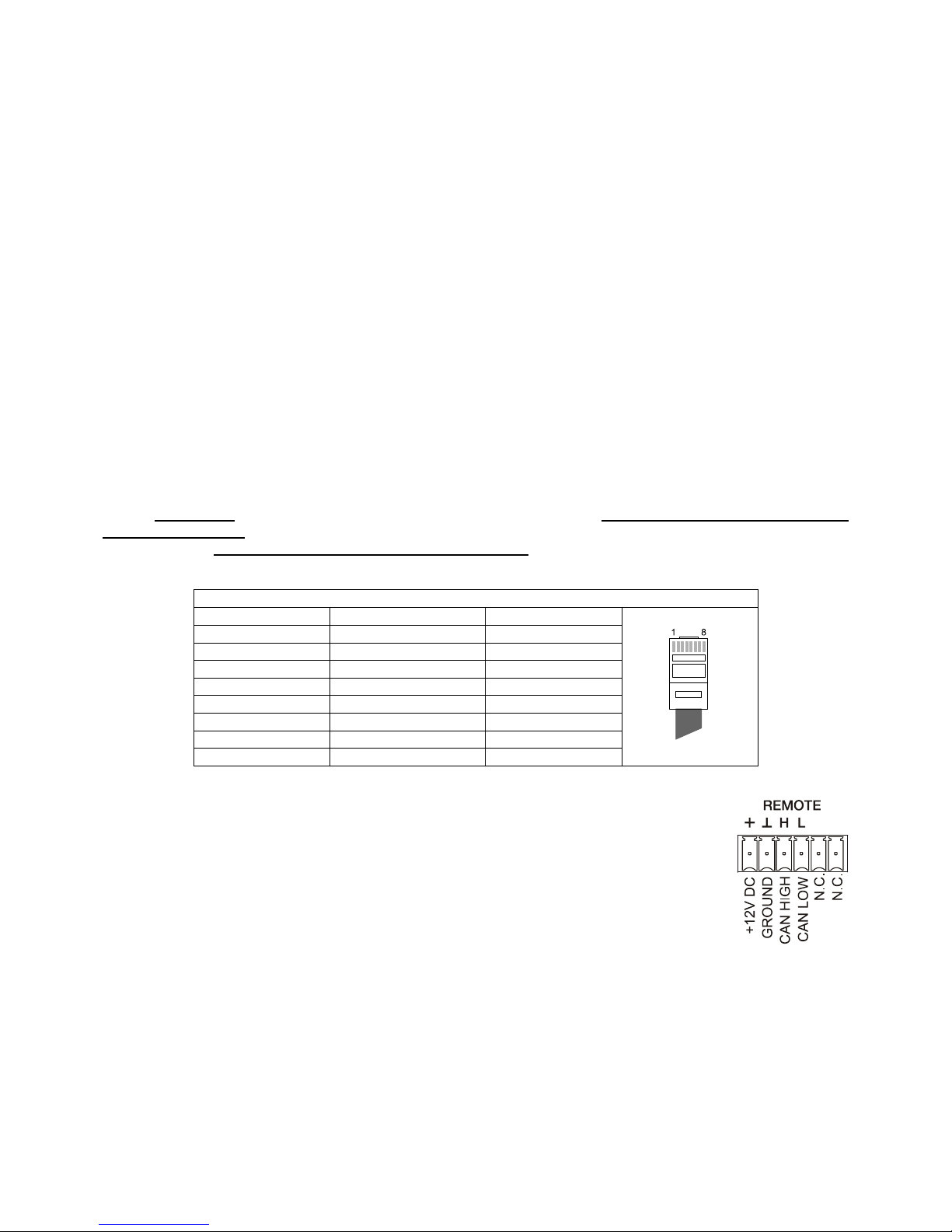

The REMOTE 1 and REMOTE 2 ports (14) are two connection points for the digital bus
of remote control devices such as WPTOUCH wall panel or MPAGE16 messaging console
(paging). Each of them can be connected to a digital bus branch, at which the various remote
devices will be daisy-chained, the last one being loaded with a 120 Ωtermination resistance
between CAN HIGH and CAN LOW.
Refer to the remote device documentation (WPTOUCH, MPAGE16, etc) for more
information about your connection and controls.
Refer to the EclerNet Manager application manual for more information about MIMO88 programming to
manage remote devices connected to REMOTE1 or REMOTE2.

7
3.8. GPI Remote Control Ports
The rear panel of the MIMO88 offers 8 GPI inputs (16) for 0-10 VDC continuous control voltage. Each of
these inputs can be connected to an external physical device (potentiometer, contact closure, continuously variable
voltage 0-10V DC, etc.) and assigned to a MIMO88 function, as for example:
• Input, output channel or matrix crosspoint volume remote control by means of a WPVOL physical
knob or an Ecler WP Series WPVOL-IR remote control
• MUTE or SOLO activation/deactivation by means of a switch or contact closure
• Recalling a preset with a push button or contact closure
GPI connectors are screw terminal blocks with three-contacts. The wiring is as follows:
Positive, + 10 VDC > Pin +
Variable voltage, 0-10 VDC > Pin
Ground > Pin ⊥

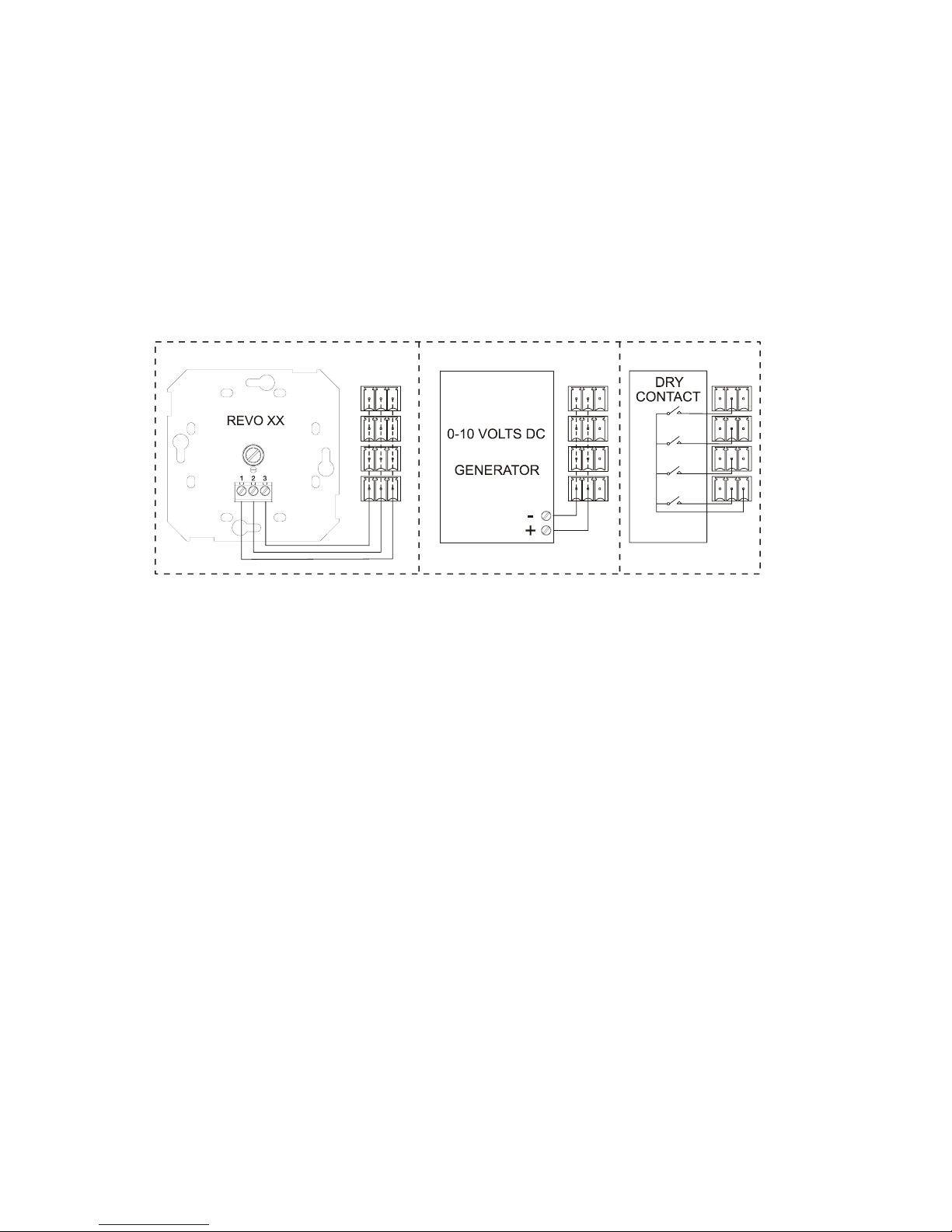

Examples of connection
Connecting cables can be up to 500 meters with a minimum section of 0.5 mm2.
Consult your ECLER dealer or www.ecler.com about the WP series remote control wall panels and other
accessories available for connection to the REMOTE/VCA port.
3.9. GPO Remote Control Ports
The rear panel of the MIMO88 offers 8 NO/NC (normally open/ normally closed) relay outputs (15). Each of
these outputs may be assigned to a MIMO88 function, such as a button of EclerNet Manager (MUTE key, SOLO
key, etc.). This makes it possible to interact with external devices such as projection screen motors or movable
partitions, lights, sirens, other equipment GPI entries, etc.

8
3.10. Front panel controls and LED indicators

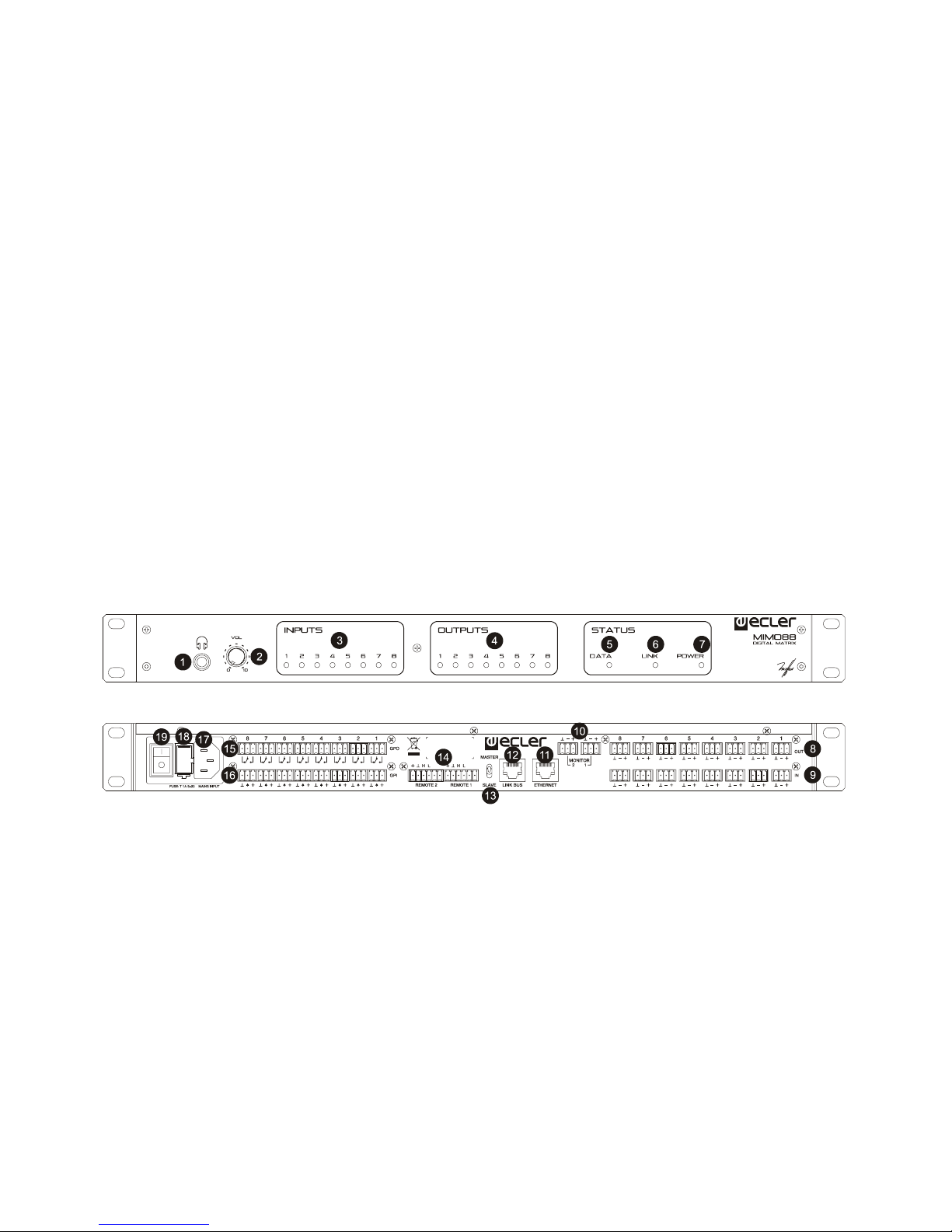

The following elements are available on the MIMO88 front panel:
• MONITOR output (1) (marked with a headphones symbol): it produces the same monitoring signal already
available via the rear panel screw terminal block, but here on a ¼" TRS jack and with a rotary volume
control (2 ) for listening through headphones. It is especially useful for listening to input or output signals
without disturbing the normal operation. In 16x16 mode both MIMO units receive the same signal. The
monitored signal is selected with EclerNet Manager control software. Please refer to the EclerNet Manager
software manual for more information.
• Input LED indicators (3): indicate the presence of audio signal at the unit’s input, and its intensity level
(green, amber and red indicate in this order the increased intensity level)
• Output LED indicators (4): indicate the presence of audio signal at the unit’s output, and its intensity level
(green, amber and red indicate in this order the increased intensity level)
• Status LED indicators (STATUS):
o DATA: (5) Off: there is no connection to EclerNet Manager even if connected to Ethernet. On:
connected to EclerNet Manager or to other third party application via TP-NET protocol. Flashing:
data traffic with EclerNet Manager or another application.
o LINK: (6)
1. If the device is configured as 8x8 MASTER, the LED is permanently off.
2. If the device is configured as 16x16 MASTER:
• If everything is correct (SLAVE is connected and there is no communication error),
the LED quickly and continuously toggles between green (50ms) and unlit (50ms)
• If there is a communication error with the SLAVE, the LED quickly toggles between
green (50ms) and red (200ms)
• If no SLAVE is connected (or if connected equipment is another MASTER), the LED
slowly toggles between green (800ms) and red (200ms)
3. If the device is configured as SLAVE:
• If everything is correct (MASTER is connected and there is no communication
error), the LED quickly and continuously toggles between orange (50ms) and unlit
(50ms)
• If there is a communication error with the MASTER, the LED quickly toggles
between orange (50ms) and red (200ms)
• If no MASTER is connected (or if connected equipment is another SLAVE), the LED
slowly toggles between orange (800ms) and red (200ms)
o POWER: (7) illuminates when the unit is in operation. It flashes if there is an error in the unit or if
firmware is not correct. It also flashes when you update firmware
4. CLEANING
The front panel should not be cleaned with dissolvent or abrasive substances because silk-printing could
be damaged. To clean it, use a soft cloth slightly wet with water and neutral liquid soap; dry it with a clean cloth. Be
careful that water never gets into the unit through the holes of the front panel.

9
5. FUNCTION LIST
1. Headphones connection stereo jack
2. Volume control for the headphones output, VOL
3. Input signal indicators, INPUTS
4. Output signal indicators, OUTPUTS
5. Data traffic indicator, DATA
6. Link (with another unit) indicator, LINK
7. Power on indicator, POWER
8. Signal output screw terminal, OUT
9. Signal input screw terminal, IN
10. Signal output screw terminal, MONITOR
11. RJ-45 connector, ETHERNET
12. RJ-45 connector, LINK BUS
13. MASTER – SLAVE selector, MASTER SLAVE
14. Screw terminals for digital remote control, REMOTE
15. Screw terminal for relay output, GPO
16. Screw terminals for continuous voltage control, GPI
17. Mains socket
18. Fuse holder
19. Power switch
6. FUNCTION DIAGRAM

10
ÍNDICE
1.NOTAIMPORTANTE 11
1.1. Precauciones 11
2. INTRODUCCIÓN 11
3.INSTALACIÓN 12
3.1. Ubicación, montaje, ventilación 12
3.2. Conexión a red eléctrica y encendido 12
3.3. Conexiones de entrada de señal 12
3.4. Conexiones de audio de salida 12
3.5. Puerto ETHERNET de programación y control 13
3.6. Puerto LINK BUS de enlace de audio digital 13
3.7. Puertos REMOTE 1 y 2 para controles remotos digitales 13
3.8. Puertos GPI de control remoto 14
3.9. Puertos GPO de control remoto 14
3.10. Controles e indicadores LED del panel frontal 15
4.LIMPIEZA 15
5. LISTA DE FUNCIONES 16
6. DIAGRAMA DE FUNCIONAMIENTO 16
7. CARACTERÍSTICAS TÉCNICAS 31
8.DIAGRAMADEBLOQUES 35
Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva el derecho de realizar
cambios o mejoras en la fabricación o diseño que pudieran afectar las especificaciones.

11
1. NOTA IMPORTANTE
Agradecemos su confianza por haber elegido nuestra matriz MIMO88. Para conseguir la máxima
operatividad y rendimiento de su equipo es MUY IMPORTANTE, antes de su conexión, leer detenidamente y tener
muy presentes las consideraciones que en este manual se especifican.
Para garantizar el óptimo funcionamiento de este aparato recomendamos que su mantenimiento sea
llevado a cabo por nuestros Servicios Técnicos autorizados.
1.1. Precauciones
Este aparato debe ser conectado a tierra mediante su cable de alimentación.
No exponga el aparato a la caída de agua o salpicaduras, no ponga encima objetos con líquido ni fuentes
de llama desnuda, como velas.
En caso de requerir alguna intervención y/o conexión desconexión del aparato debe desconectarse
previamente de la alimentación.
En el interior del aparato no existen elementos manipulables por el usuario.
2. INTRODUCCIÓN
MIMO88 es una matriz digital de audio, totalmente programable y con las siguientes características
principales:
• 8 entradas MICRO/LÍNEA simétricas (alimentación Phantom independiente por canal de entrada).
• 8 salidas de LÍNEA simétricas.
• 2 salidas de MONITOR que se pueden utilizar como auxiliares.
• Expandible a 16 entradas / 16 salidas enlazando una segunda unidad MIMO88 (obteniendo una
matriz real de 16 entradas y 16 salidas). Enlace entre unidades mediante cable CAT5 cruzado
(100 metros de distancia máxima).
• 8 puertos de control GPI (General Purpose Input).
• 8 puertos de control GPO (General Purpose Output).
• Programación y gestión remota vía Ethernet mediante aplicación EclerNet Manager (bien punto a
punto, con cable CAT5 directo, bien desde un puesto de red Ethernet).
• Control remoto mediante clientes Ethernet de EclerNet Manager: clientes simultáneos con panel
de control personalizado.
• Control remoto desde dispositivos externos de terceros. (Crestron, AMX, Vity, Medialon, etc.
Marcas registradas por sus fabricantes). Protocolo TP-NET.
• Bus de control remoto para paneles digitales WPTOUCH y consolas de mensajes (paging)
MPAGE16.
• Gestión de memorias de configuración (presets).
• Eventos programados en base a calendario.
• Amplio procesamiento DSP disponible:
o Matriz encaminadora-mezcladora, desde cualquier entrada hacia cualquier salida con
nivel de puntos de cruce ajustable (mezclas independientes de diferentes entradas para
cada salida).
o Tratamiento de canales en modo mono o estéreo.
o Nivel, enmudecimiento, vu-metros y ajuste de fase en entradas y salidas.
o Generador de señal interno (señal senoidal, ruido rosa, ruido blanco, test de polaridad).
o EQ paramétrica en entradas y en salidas.
o Retardos en entradas y en salidas.
o Puerta de ruido / compresor en canales de entrada.
o Compresor / limitador en salidas.
o Prioridades (ducking) entre canales de entrada.
o Consolas de mensajes (paging) virtuales y físicas.
o Mezclador automático.
La programación del MIMO88 se realiza mediante la aplicación EclerNet Manager*. Consulte el manual de
la Aplicación EclerNet Manager para obtener más información.
* La aplicación EclerNet Manager se encuentra disponible para su descarga en www.ecler.com.

12
3. INSTALACIÓN
3.1. Ubicación, montaje, ventilación
MIMO88 ha sido especialmente diseñado para su ubicación en muebles rack de 19", ocupando una
unidad de altura.
Es muy importante que, como elemento generador de calor que es, el MIMO88 no esté completamente
encerrado ni expuesto a temperaturas extremas. Debe favorecerse el paso de aire fresco a través de los orificios
de ventilación del chasis, dejando al menos una unidad de rack libre entre cada equipo y los instalados encima y
debajo de él en el bastidor de rack.
Si la instalación consta de varios amplificadores en el mismo rack o se realiza dentro de armarios cerrados
mediante puertas, es altamente recomendable dotar a éstos de ventilación forzada ascendente, instalando
ventiladores en sus extremos inferior y superior. Dicho flujo ascendente de ventilación favorecerá la disipación del
calor generado en su interior.
3.2. Conexión a red eléctrica y encendido
El MIMO88 funciona con tensión alterna de 90 a 264V y 47 a 63 Hz. Este aparato equipa una fuente de
alimentación sobredimensionada capaz de adaptarse sin ningún tipo de ajuste a la tensión de red de cualquier
país del mundo.
En el panel posterior, y junto al conector IEC de alimentación, existe un interruptor de encendido /
apagado de la unidad (19). En el panel frontal existe un indicador LED (7) que se ilumina cuando al unidad se
encuentra en funcionamiento.
Debe evitarse que el cable de red se entremezcle y discurra paralelo a los cables blindados que
transportan la señal de audio, ya que ello podría ocasionar zumbidos.
3.3. Conexiones de entrada de señal
MIMO88 dispone en su panel posterior de 8 entradas analógicas de señal "IN" (9), simétricas y que
admiten niveles de línea o micrófono. La selección del tipo de señal de entrada y su gestión se realiza desde la
aplicación EclerNet Manager. Consulte el manual de la aplicación EclerNet Manager para obtener más
información.
Los conectores de entrada de señal son del tipo de regleta de tornillos de tres contactos. La asignación del
conexionado es la siguiente:
Vivo o señal directa > Terminal +
Frío o señal invertida > Terminal -
Masa > Terminal ⊥
Para conexiones NO balanceadas cortocircuitar a masa el terminal -.
3.4. Conexiones de audio de salida
MIMO88 dispone en su panel posterior de 8 salidas analógicas de señal "OUT" (8) y de 2 salidas
adicionales de monitoraje "MONITOR" (10), simétricas y con
nivel de línea.
Los conectores de salida de señal son del tipo de
regleta de tornillos de tres contactos. La asignación del
conexionado es la siguiente:
Vivo o señal directa > Terminal +
Frío o señal invertida > Terminal -
Masa > Terminal ⊥
Para conexiones NO balanceadas dejar sin conectar
el terminal -.

13
3.5. Puerto ETHERNET de programación y control
Un conector tipo RJ45 (11) permite la conexión del equipo a una red Ethernet:
• Gestión desde la aplicación EclerNet Manager. Consulte el manual de la Aplicación EclerNet Manager
para obtener más información.
• Posibilidad de conexión directa (punto a punto) de un ordenador con una unidad MIMO88.
• Conexión a otros aparatos de terceros. (Crestron, AMX, Vity, Medialon, etc. Marcas registradas por sus
fabricantes). Protocolo TP-NET.
3.6. Puerto LINK BUS de enlace de audio digital
Un conector tipo RJ45 (12) permite la conexión del equipo a una segunda unidad MIMO88 para obtener
un intercambio bidireccional de audio digital y datos de control entre ambas unidades, comportándose el conjunto
como una matriz real de 16 entradas y 16 salidas a todos los efectos. La distancia máxima admisible entre ambas
unidades, empleando un cable CAT5 estándar, es de 100 metros.
Para trabajar en el modo 16x16, en la pareja de unidades MIMO88 (enlazadas mediante el LINK BUS) una
de ellas asumirá el rol de Maestro (MASTER) y la otra de Esclavo (SLAVE). El modo MASTER o SLAVE de cada
unidad se ajusta mediante el selector (13) ubicado en el panel posterior. En instalaciones con un solo MIMO88 la
posición del selector es indiferente.
En el modo 16x16 las dos unidades se comportan como un único equipo con 16 entradas y 16 salidas.
Toda la programación y control remoto Ethernet de la pareja MASTER-SLAVE se realiza mediante la aplicación
EclerNet Manager y estableciendo comunicación únicamente mediante el puerto Ethernet de la unidad MASTER,
no siendo preciso emplear el puerto Ethernet de la unidad SLAVE. (Excepto para actualizar el firmware).
Precaución: el enlace entre dos unidades MIMO88 mediante LINK BUS debe ser siempre con un cable
cruzado "crossover", es decir, con un cable dedicado CAT5 que una los puertos LINK BUS de ambas unidades,
de hasta 100 metros de distancia, y sin existir hardware Ethernet o de otro tipo en el camino. Consulte el
manual de la Aplicación EclerNet Manager para obtener más información.
CABLEADO DEL CONECTOR RJ-45 "CROSSOVER"
RJ-45 (1) COLOR RJ-45 (2)
TERMINAL 1 BLANCO/NARANJA TERMINAL 3
TERMINAL 2 NARANJA TERMINAL 6
TERMINAL 3 BLANCO/VERDE TERMINAL 1
TERMINAL 4 AZUL TERMINAL 7
TERMINAL 5 BLANCO/AZUL TERMINAL 8
TERMINAL 6 VERDE TERMINAL 2
TERMINAL 7 BLANCO/MARRÓN TERMINAL 4
TERMINAL 8 MARRÓN TERMINAL 5
3.7. Puertos REMOTE 1 y 2 para controles remotos digitales
Los puertos REMOTE 1 y REMOTE 2 (14) son dos puntos de conexión del bus digital
de dispositivos de control remoto, como el panel mural WPTOUCH o la consola de mensajes
(paging) MPAGE16. A cada uno de ellos puede conectarse una rama del bus digital, rama en la
que los diferentes dispositivos remotos se hallarán encadenados (daisy-chain) y el último de
ellos cargado con una resistencia terminal de 120 Ωentre CAN HIGH y CAN LOW.
Consulte la documentación del dispositivo remoto (WPTOUCH, MPAGE16, etc.) para
más información acerca de su conexionado y controles.
Consulte el manual de la Aplicación EclerNet Manager para obtener más información acerca de la
programación de MIMO88 para gestionar los dispositivos remotos conectados a REMOTE1 o REMOTE2.

14
3.8. Puertos GPI de control remoto
MIMO88 dispone en su panel posterior de 8 entradas GPI (16) de control por tensión continua, 0 a 10
VDC. Cada una de estas entradas puede conectarse a un dispositivo físico externo (un potenciómetro, un cierre
de contacto, una tensión continua 0-10V variable, etc.) y asociarse a una función del MIMO88, como por ejemplo:
• Control remoto de un volumen de canal de entrada, salida o punto de cruce de la matriz mediante
un potenciómetro físico WPVOL o un control remoto WPVOL-IR de la serie WP de Ecler
• Activación / desactivación de un MUTE o SOLO mediante un pulsador o cierre de contacto
• Recuperación de un preset mediante un pulsador o cierre de contacto
Los conectores GPI son del tipo de regleta de tornillos de tres contactos. La asignación del conexionado
es la siguiente:
Positivo, + 10 VDC > Terminal +
Tensión variable, 0-10 VDC > Terminal
Masa >Terminal⊥
Algunos ejemplos de conexionado
Los cables de conexión pueden ser de hasta 500 metros aproximadamente, utilizando una sección mínima
de 0,5 mm2.
Consulte a su distribuidor ECLER o bien en www.ecler.com acerca de los paneles murales de control
remoto serie WP y otros accesorios disponibles para la conexión a puertos REMOTE / VCA.
3.9. Puertos GPO de control remoto
MIMO88 dispone en su panel posterior de 8 salidas de relé (15) NO / NC (normalmente abierto /
normalmente cerrado). Cada una de estas salidas puede asociarse a una función del MIMO88, como por ejemplo
una tecla de la aplicación EclerNet Manager (una tecla MUTE, una tecla SOLO), etc. De esta forma es posible
interactuar con equipos externos, como motores de pantallas de proyección o de tabiques móviles, luces, sirenas,
entradas GPI de otros equipos, etc.

15
3.10. Controles e indicadores LED del panel frontal
MIMO88 dispone en su panel frontal de los siguientes elementos:
• Salida MONITOR (1) (marcada con símbolo de auriculares): se trata de la misma señal de monitoraje
disponible en el panel posterior mediante regleta de tornillos, en este caso en formato jack TRS de ¼” y
con un control de nivel giratorio (2) para la escucha mediante auriculares. Es especialmente útil para
realizar una escucha de señales de entrada o salida de la unidad sin perturbar el normal funcionamiento
de la misma. En modo 16x16 las dos unidades MIMO reciben la misma señal. La selección de la señal a
escuchar se realiza mediante el software de control EclerNet Manager. Consulte el manual de la
aplicación EclerNet Manager para obtener más información.
• Indicadores LED de entradas (3): muestran la presencia de señal de audio en las entradas de la unidad, y
su nivel de intensidad (colores verde, ámbar y rojo, que corresponden por este orden a un nivel creciente
de intensidad)
• Indicadores LED de salidas (4): muestran la presencia de señal de audio en las salidas de la unidad, y su
nivel de intensidad (colores verde, ámbar y rojo, que corresponden por este orden a un nivel creciente de
intensidad)
• Indicadores LED de estado (STATUS):
o DATA: (5) Apagado, no existe conexión con el EclerNet Manager aunque esté conectado a
ETHERNET. Encendido, conectado al EclerNet Manager o conectado a la aplicación de terceros
mediante el protocolo TP-NET. Parpadea, tráfico de datos con el EclerNet Manager u otros.
o LINK: (6)
1. Si el dispositivo está configurado como MASTER 8x8, el LED permanece apagado.
2. Si el dispositivo está configurado como MASTER 16x16:
• Si todo está correcto (el SLAVE está conectado y no hay error en la comunicación),
el LED realiza continuamente un parpadeo rápido entre verde (50ms) y apagado
(50ms)
• Si hay un error de comunicación con el SLAVE, el LED realiza un parpadeo rápido
entre verde (50ms) y rojo (200ms)
• Si no hay ningún SLAVE conectado (o el equipo conectado es otro MASTER), el
LED realiza un parpadeo lento entre verde (800ms) y rojo (200ms)
3. Si el dispositivo está configurado como SLAVE:
• Si todo está correcto (el MASTER está conectado y no hay error en la
comunicación), el LED realiza continuamente un parpadeo rápido entre naranja
(50ms) y apagado (50ms)
• Si hay algún error de comunicación con el MASTER, el LED realiza un parpadeo
rápido entre naranja (50ms) y rojo (200ms)
• Si no hay nungún MASTER conectado (o el equipo conectado es otro SLAVE), el
LED realiza un parpadeo lento entre naranja (800ms) y rojo (200ms)
o POWER: (7) se ilumina cuando la unidad se halla en funcionamiento. Si parpadea hay error en la
unidad o el firmware no es correcto. También parpadea al actualizar el firmware
4. LIMPIEZA
La carátula no deberá limpiarse con sustancias disolventes o abrasivas puesto que se corre el riesgo de
deteriorar la serigrafía. Para su limpieza se utilizará un trapo humedecido con agua y un detergente líquido neutro,
secándola a continuación con un paño limpio. En ningún caso se debe permitir la entrada de agua por cualquiera
de los orificios del aparato.

16
5. LISTA DE FUNCIONES
1. Jack estéreo conexión auriculares
2. Control de volumen auriculares, VOL
3. Indicadores luminosos de señal de entrada, INPUTS
4. Indicadores luminosos de señal de salida, OUTPUTS
5. Indicador luminoso de tráfico de datos, DATA
6. Indicador luminoso de enlace con otra unidad, LINK
7. Indicador luminoso de puesta en marcha, POWER
8. Terminales atornillables salida de señal, OUT
9. Terminales atornillables entrada de señal, IN
10. Terminales atornillables salida de señal, MONITOR
11. Conector RJ-45, ETHERNET
12. Conector RJ-45, LINK BUS
13. Selector master – esclavo, MASTER SLAVE
14. Terminales atornillables de control remoto digital, REMOTE
15. Terminales atornillables de salida de relé, GPO
16. Terminales atornillables de control por tensión continua, GPI
17. Base de toma de red
18. Portafusible
19. Interruptor de puesta en marcha
6. DIAGRAMA DE FUNCIONAMIENTO

17
TABLE DES MATIERES
1.NOTEIMPORTANTE 18
1.1. Précautions 18
2. INTRODUCTION 18
3.INSTALLATION 19
3.1. Localisation, montage, ventilation 19
3.2. Raccordement au réseau électrique et mise sous tension 19
3.3. Branchement de l'entrée du signal 19
3.4. Connexions de sortie audio 19
3.5. Port Ethernet pour la programmation et la commande 20
3.6. Port LINK BUS de liaison audio numérique 20
3.7. Ports REMOTE 1 et 2 pour télécommandes numériques 20
3.8. Ports GPI de télécommande 21
3.9. Ports GPO de télécommande 21
3.10. Commandes et voyants à LED de la face avant 22
4.ENTRETIEN 22
5.LISTEDEFONCTIONS 23
6. SCHEMA DE FONCTIONNEMENT 23
7. CARACTERISTIQUES TECHNIQUES 31
8.DIAGRAMMEDEBLOCS 35
ECLER se réserve le droit d’apporter des modifications de toute sorte sur ses produits qui peuvent altérer leurs spécifications.

18
1. NOTE IMPORTANTE
Nous vous remercions de la confiance que vous nous avez manifestée en choisissant notre matrice
MIMO88. Pour en tirer le meilleur rendement et un fonctionnement maximal, il est TRÈS IMPORTANT de lire
attentivement et de respecter les indications données dans ce manuel avant toute connexion.
Pour obtenir le meilleur rendement de cet appareil, il est important que le entretien se réalisé par notre
Service Technique Ecler.
1.1. Précautions
Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.
Eviter tout contact avec l'eau. L'appareil doit être installé à l'écart de tout objet contenant un liquide ou de
toute flamme nue, comme une bougie par exemple.
Avant toute intervention et/ou de connexion/déconnexion, le cordon d'alimentation de l'appareil doit être
préalablement débranché.
Il n'existe aucun élément destiné à l'utilisateur à l'intérieur de l'appareil.
2. INTRODUCTION
MIMO88 est une matrice audio numérique, totalement programmable, et ayant les caractéristiques
principales suivantes :
• 8 entrées MICRO/LIGNE symétriques (alimentation fantôme indépendante par canal d'entrée).
• 8 sorties LIGNE symétriques.
• 2 sorties MONITOR qui peuvent être utilisées comme auxiliaires.
• Extensible à 16 entrées/16 sorties en lui connectant une deuxième unité MIMO88 (pour obtenir
une matrice réelle de 16 entrées et 16 sorties). Reliez les unités au moyen d’un câble CAT5 croisé
(sur une distance maximale de 100 mètres).
• 8 ports d’entrée de commande GPI (General Purpose Input).
• 8 ports de sortie de commande GPO (General Purpose Output).
• Programmation et gestion à distance via Ethernet au moyen de l'application EclerNet Manager (ou
point à point, avec un câble CAT5 direct, ou depuis un poste de réseau Ethernet).
• Commande à distance via des clients Ethernet de l'application EclerNet Manager : clients
simultanés avec panneau de commande personnalisé.
• Commande à distance à partir de périphériques externes de tierces parties (Crestron, AMX, Vity,
Medialon, etc. Marques déposées par leurs fabricants). Protocole TP-NET.
• Bus de commande à distance pour panneaux numériques WPTOUCH et consoles de messages
(radiomessagerie) MPAGE16.
• Gestion des mémoires de configuration (presets).
• Événements programmés sur la base du calendrier.
• Abondant traitement DSP :
o Matrice de routage/mélangeur, de n'importe quelle entrée à n'importe quelle sortie avec
niveau réglable des points de croisement (mixages indépendants de différentes entrées
pour chaque sortie).
o Traitement des canaux en mono ou en stéréo.
o Niveau, coupure du son (Mute), VU-mètres et réglage de phase pour les entrées et pour
les sorties.
o Générateur de signal interne (onde sinusoïdale, bruit rose, bruit blanc, test de polarité).
o Égaliseur paramétrique sur les entrées et les sorties.
o Retards sur les entrées et les sorties.
o Noise gate/compresseur sur les canaux d’entrée.
o Compresseur/limiteur sur les sorties.
o Priorités (ducking) entre les canaux d’entrée.
o Consoles de messages (paging) virtuelles et physiques.
o Mélangeur automatique.
La programmation du MIMO88 se fait au moyen de l'application EclerNet Manager*. Consultez le mode
d’emploi de l’application EclerNet Manager pour obtenir davantage d’informations.
* L'application EclerNet Manager est disponible sur www.ecler.com.

19
3. INSTALLATION
3.1. Localisation, montage, ventilation
La MIMO88 a été spécialement conçue pour un montage en rack 19", occupant une unité de hauteur.
Il est très important que, produisant de la chaleur, MIMO88 ne soit pas complètement enfermé ni exposé à
des températures extrêmes. Il est également nécessaire de favoriser le passage d'air frais à travers les orifices de
ventilation du châssis, en laissant au moins une unité de rack libre entre chaque appareil et ceux installés au
dessus et en dessous de lui dans le rack.
Si l'installation comprend plusieurs amplificateurs dans le même rack ou se fait dans une armoire fermée
par des portes, il est fortement conseillé de doter ceux-ci d’une ventilation forcée ascendante, en installant des
ventilateurs à leurs extrémités supérieure et inférieure. Ce flux ascendant de ventilation favorisera la dissipation de
la chaleur produite à l'intérieur.
3.2. Raccordement au réseau électrique et mise sous tension
Le MIMO88 fonctionne sur courant alternatif de 90 à 264 V (47 à 63 Hz). Tous les modèles sont équipés
d'une source d'alimentation capable de s'adapter sans aucun réglage spécifique à la tension secteur en vigueur
dans le pays concerné.
En face arrière, et à côté du connecteur d'alimentation IEC, se trouve un interrupteur marche/arrêt de
l'unité (19). Sur la face avant, un voyant à LED (7) s'allume lorsque l'appareil est en service.
Éviter de mêler les cordons secteur et les cordons audio, ceci peut provoquer des ronflements.
3.3. Branchement de l'entrée du signal
Le MIMO88 dispose en face arrière de 8 entrées "IN" symétriques pour signal analogique (9), acceptant un
niveau ligne ou microphone. La sélection du type de signal d'entrée et sa gestion se font depuis l'application
EclerNet Manager. Consultez le mode d’emploi de l’application EclerNet Manager pour obtenir davantage
d’informations.
Les connecteurs d'entrée du signal sont de type borniers vissables à trois contacts. L'assignation du
câblage est la suivante :
Point chaud (signal direct) > Terminal +
Point froid (signal inversé) > Terminal -
Masse > Terminal ⊥
Pour les branchements asymétriques relier le point - à la masse.
3.4. Connexions de sortie audio
Le MIMO88 dispose en face arrière de 8 sorties "OUT" pour signal analogique (8) et de deux sorties
supplémentaires d’écoute de contrôle "MONITOR" (10),
symétriques et de niveau de ligne.
Les connecteurs de sortie du signal sont de type
borniers vissables à trois contacts. L'assignation du câblage
est la suivante :
Point chaud (signal direct) > Terminal +
Point froid (signal inversé) > Terminal -
Masse > Terminal ⊥
Pour les connexions ASYMÉTRIQUES, ne pas
connecter la borne -.

20
3.5. Port Ethernet pour la programmation et la commande
Un connecteur de type RJ45 (11) permet la connexion de l’équipement à un réseau Ethernet :
• Gestion depuis l'application EclerNet Manager. Consultez le mode d’emploi de l’application EclerNet
Manager pour obtenir davantage d’informations.
• Possibilité de connexion directe (point à point) d'un ordinateur à une unité MIMO88.
• Connexion à d'autres appareils de tierces parties (Crestron, AMX, Vity, Medialon, etc. Marques déposées
par leurs fabricants). Protocole TP-NET.
3.6. Port LINK BUS de liaison audio numérique
Un connecteur de type RJ45 (12) permet la connexion de l’équipement à une seconde unité MIMO88 pour
obtenir un échange bidirectionnel de données audio numériques et de commandes entre les deux unités,
l'ensemble se comportant à tous points de vue comme une matrice réelle de 16 entrées et 16 sorties. La distance
maximale possible entre les deux unités, si on utilise un câble CAT5 standard, est de 100 mètres.
Pour travailler en mode 16x16, au sein de la paire d’unités MIMO88 (reliées par LINK BUS), l'une des
d'eux assume le rôle de maître (MASTER) et l'autre d’esclave (SLAVE). Le mode MASTER ou SLAVE de chaque
unité se choisit avec le sélecteur (13) situé en face arrière. Dans les installations avec un seul MIMO88, la position
du sélecteur n’a pas d’importance.
En mode 16x16, les deux unités se comportent comme un seul appareil ayant 16 entrées et 16 sorties.
Toute la programmation et la télécommande via Ethernet de la paire maître-esclave (MASTER-SLAVE) se font au
moyen de l'application EclerNet Manager et la communication uniquement au travers du port Ethernet de l'unité
MASTER, il n’est pas nécessaire d'utiliser le port Ethernet de l'unité SLAVE. (Sauf pour la mise à jour du firmware).
Précaution : la liaison LINK BUS entre les deux unités MIMO88 doit se faire au moyen d’un câble
croisé ("crossover"), c'est à dire un câble CAT5 dédié aux ports LINK BUS des deux unités, pouvant atteindre
100 mètres, et sans équipement Ethernet ou d’autre type sur le trajet. Consultez le mode d’emploi de
l’application EclerNet Manager pour obtenir davantage d’informations.
CABLAGE DU CONNECTEUR RJ-45 "CROSSOVER"
RJ-45 (1) COULEUR RJ-45 (2)
BROCHE 1 BLANC/ORANGE BROCHE 3
BROCHE 2 ORANGE BROCHE 6
BROCHE 3 BLANC/VERT BROCHE 1
BROCHE 4 BLEU BROCHE 7
BROCHE 5 BLANC/BLEU BROCHE 8
BROCHE 6 VERT BROCHE 2
BROCHE 7 BLANC/MARRON BROCHE 4
BROCHE 8 MARRON BROCHE 5
3.7. Ports REMOTE 1 et 2 pour télécommandes numériques
Les ports REMOTE 1 et REMOTE 2 (14) sont deux points de connexion du bus
numérique d’appareils de télécommande, tels que le panneau mural WPTOUCH ou la console
de messages (paging) MPAGE16. Chacun d'eux peut se connecter à une branche du bus
numérique, branche à laquelle les différents dispositifs distants sont enchaînés en cascade
(daisy-chain) et le dernier d’entre eux est chargé par une résistance terminale de 120 Ωentre
CAN HIGH et CAN LOW.
Consultez la documentation de l'appareil distant (WPTOUCH, MPAGE16, etc) pour plus
d'informations sur votre connexion et vos commandes.
Consultez le manuel de l'application EclerNet Manager pour plus d'informations sur la programmation du
MIMO88 afin de gérer les périphériques distants connectés à REMOTE1 ou REMOTE2.
