Ecler SAM612T User manual

USER MANUAL
MANUAL DE INSTRUCCIONES
NOTICE D'UTILISATION
BEDIENUNGSANLEITUNG
612T

2

3
INSTRUCTION MANUAL
1. IMPORTANT REMARK 04
1.1. Safety Precautions 04
2. INTRODUCTION 04
3. INSTALLATION 05
4. INPUTS 05
5. OUTPUTS 06
6. CONSIDERATIONS 07
6.1. Starting Up 07
6.2. Equalization 07
6.3. VU-meter 07
6.4. Ground loops, background noise 07
6.5. Cleaning 07
7. TECHNICAL CHARACTERISTICS 23
8. DIAGRAMS 24
8.1. Function list 24
8.2. Function diagram 25
8.3. Configuration diagram 26
8.4. Side position 27
8.5. Block diagram 28
All numbers subject to variation due to production tolerances. ECLER SA reserves the right to make changes or
improvements in manufacturing or design which may affect specifications.

4
1. IMPORTANT REMARK
We thank you for trusting on us and choosing our SAM612T mixer. In order to get the most in
operation and efficiency from your mixing unit, it is VERY IMPORTANT for you - before you plug anything -
to read this manual very carefully and take seriously into account all considerations specified within it.
In order to guarantee the optimum operation of this unit, we strongly recommend that its
maintenance be carried out by our Authorised Technical Services.

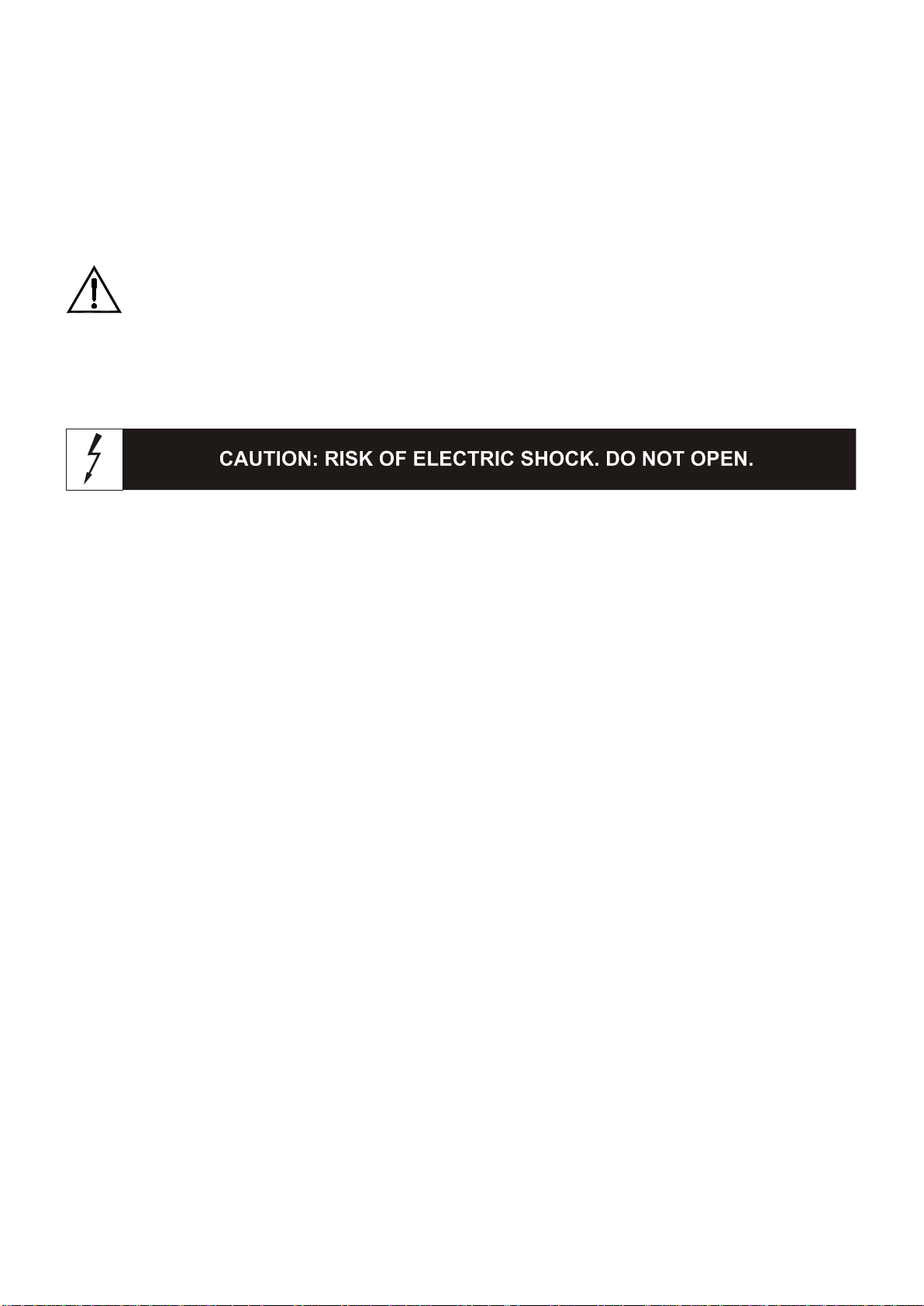

1.1. Safety Precautions
This apparatus must be earthed through its mains cable.
Do not expose the unit to rain or water splashes, and do not place liquid containers or
incandescent objects like candles on top of the unit.
Any change in the configuration of the unit must be carried out by a qualified technician.
Should any connection / disconnection task be done, always disconnect the unit from the mains
supply.
There are no user serviceable parts inside the unit.
2. INTRODUCTION
Ecler SAM612T is an easy-to-use professional mixer designed for PA applications. Its main
features are:
•6 MIC/LINE input channels (± 15dB gain)
•Adjustable microphone sensitivity on the back panel.
•+18 V DC Phantom power supply available for all "MIC" inputs.
•Direct microphone input on the front panel, channel 1.
•Included Talkover assigned to input 1, with internal recovery time selector.
•3-Band tone controls, adjustable with a screwdriver.
•Mix output VU-meter.
•Main output level control.
•Record output.
•"MIX" input to connect another mixer or equipment.
•"MUTE" remote control input: allows connection of fire detection systems or any other safety
device that have to mute the mixer by activating this control signal (internally selectable as "NO /
NC", normally open / normally closed).
•Mono / Stereo selector.

5
3. INSTALLATION
Ecler SAM612T has been specially designed to be installed in a standard 19" rack, taking up 1U. It
has been designed to be operated by non-technical users. This is the reason why its tone controls are
adjustable only with a screwdriver. On the opposite, input and output level controls use classic and easily
accessible rotary knobs.
Due to its low power consumption and heat sink, SAM612T doesn't need any fan cooling. However,
avoid installing it in dusty environments and/or in a location with extreme temperature and moisture.
The mixer should be kept apart from noise and interference sources (dimmers, motors, etc...) as
well as from power cables.
Ecler SAM612T operates from 90V to 264V CA, 47 to 63Hz. Its oversized power supply is
compatible with any mains voltage worldwide.
In order to protect the mixer from eventual overloads, SAM612T is protected by a timered power
fuse (21) of 0.5A. If it gets blown up, you must replace it with an identical one. If it gets blown up, you
must replace it with an identical one. NEVER REPLACE THE FUSE WITH ANOTHER ONE WITH A
HIGHER VALUE.
CAUTION: Fuse substitutions have to be performed by a qualified technician.
4. INPUTS
Each SAM612T channel has two input types (MIC/mono, LINE/stereo), selectable using a switch on
the back panel:
•Microphone signal (11): the 6 mixing channels are provided with screw terminal strips and accept a
nominal input level from -50dBV (3.16mV) to –20dBV (0.1mV), ± 15dB gain to be adjusted on the
back panel (14).
There is also another jack input for microphone on the front panel (1), connected in parallel with the
one for the same channel on the back panel.

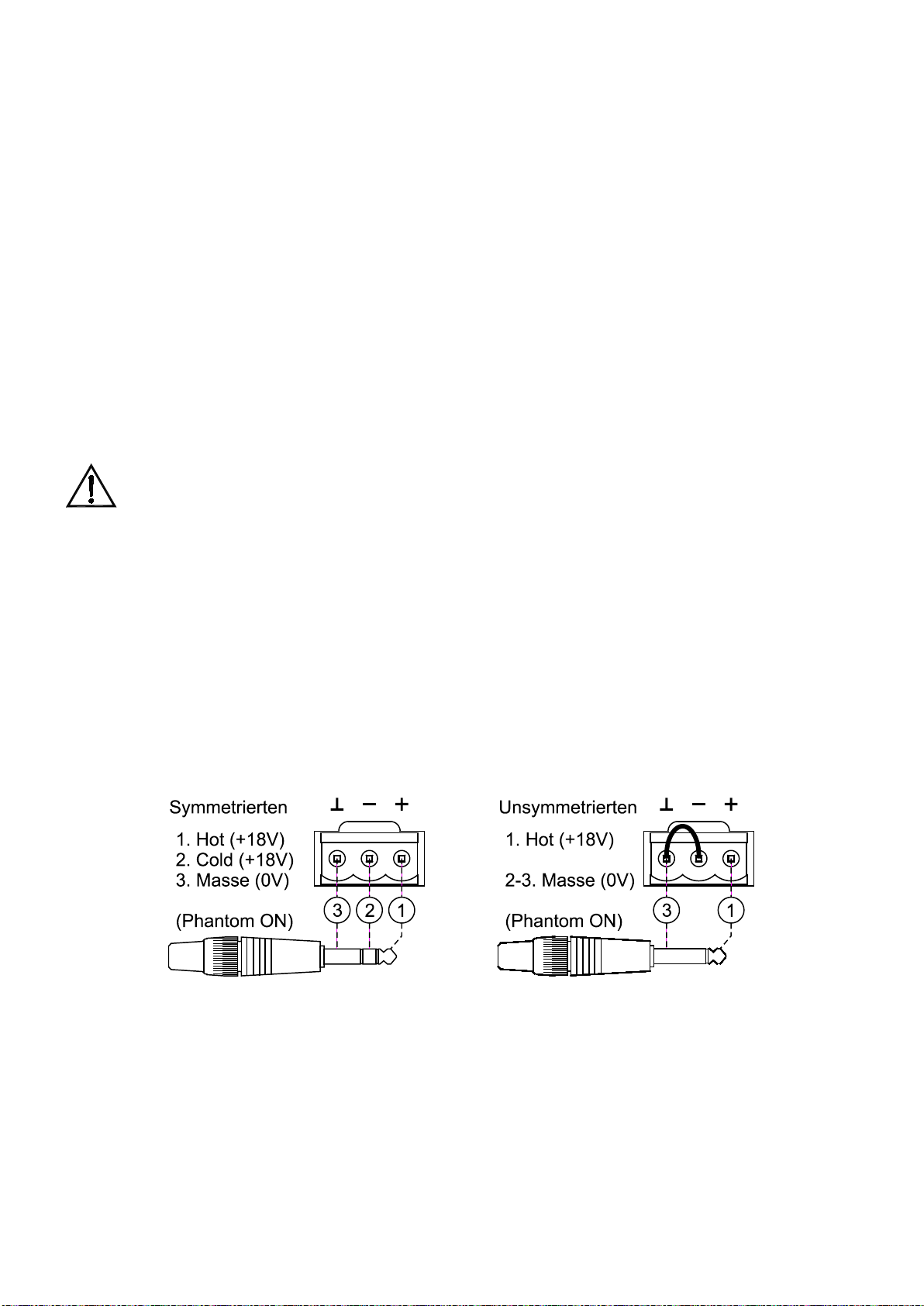

Wiring diagram for microphones:
Microphones must be low impedance (200 to 600Ω) and monophonic.
SAM612T has a Phantom power supply for condenser microphones, individually switchable by
internal jumpers (for each microphone). Cf diagram. The Phantom power supply is activated by default
(factory setting).
The Talkover function is activated when a signal presence is detected on Input 1. Then it
attenuates the other unit inputs. It can be activated/deactivated by the "TK" switch (2), located on the
front panel.

6
•Given the important level differences between usual LINE and CD sources, SAM612T provides
±15dB gain for each source.. CD Players, DAT, MP3, and DVD Audio should be connected to
the "LINE" inputs.
Turntables CAN NOT be directly connected to this unit, because SAM612T has no RIAA preamp
equipped input.
In addition, MIX IN (15) input directly access to the main mixing bus. It is especially useful to
connect a second SAM612T or another mixer in order to increase the number of mixing channels and
inputs.
5. OUTPUTS
Ecler SAM612T has two main outputs, with their type of connector as only difference: electronically
balanced screw terminal strips (17, 18) and unbalanced RCA connectors (16).

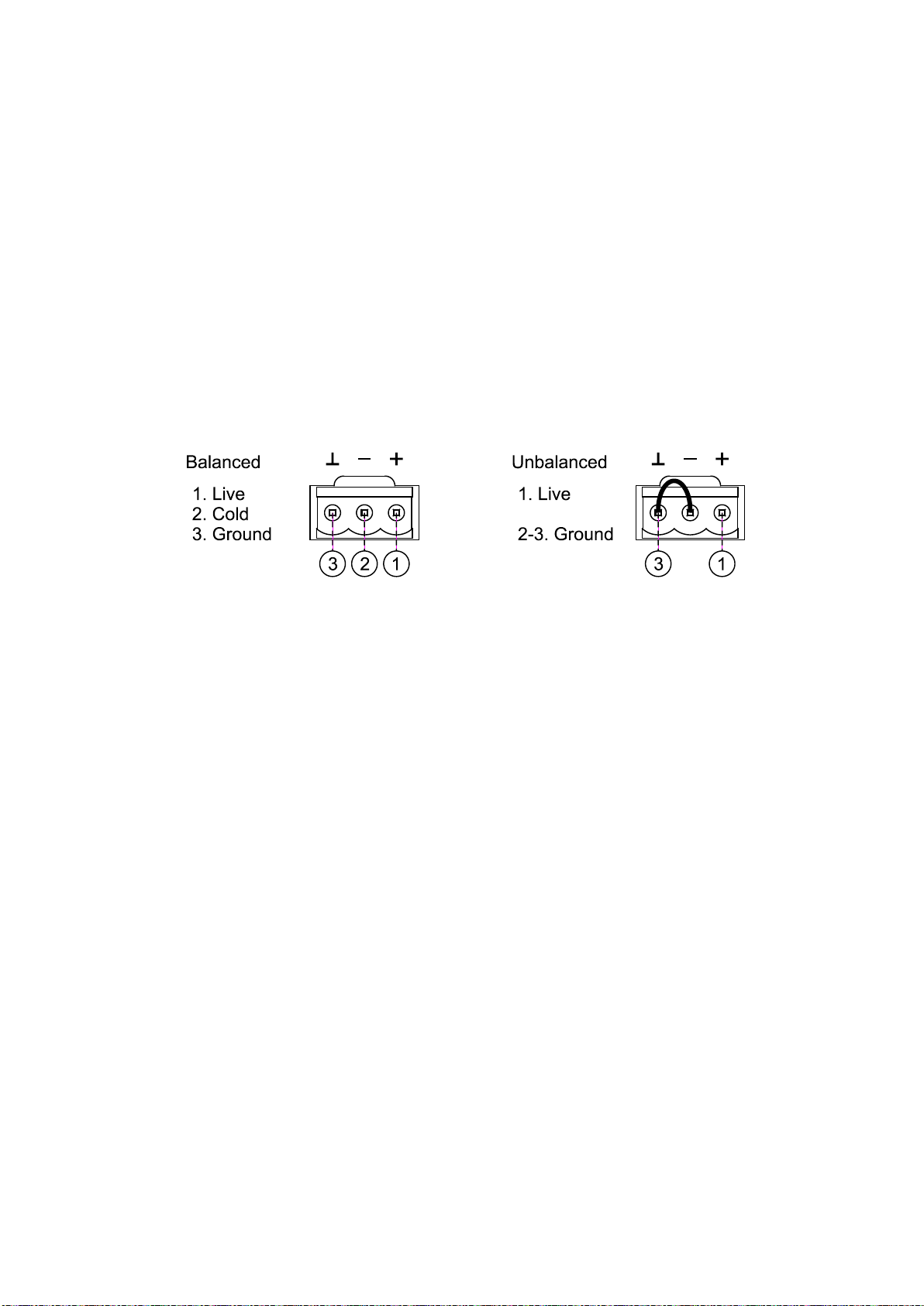

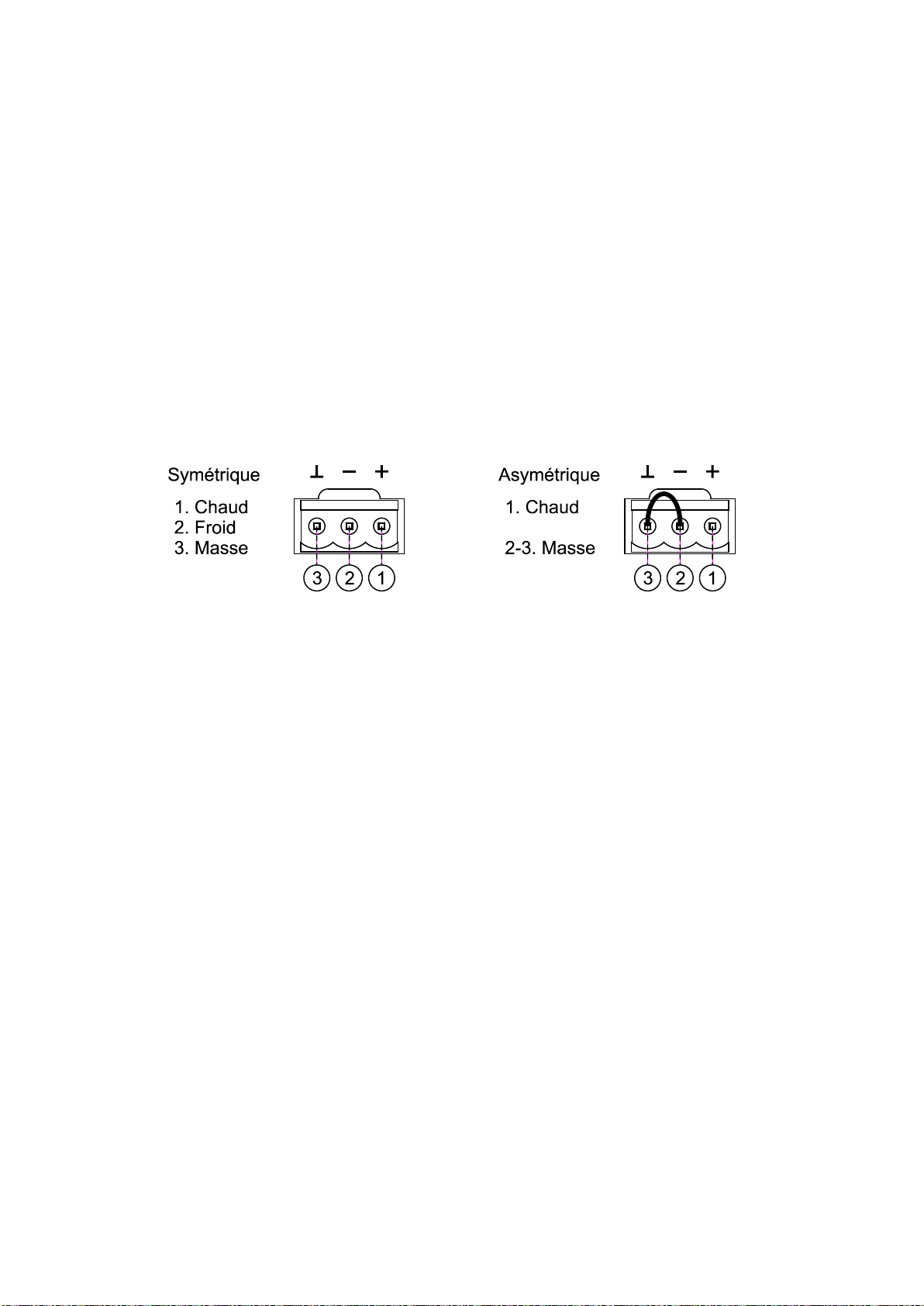

Connection is made according to the following diagram:
In order to use a unbalanced output, you need to short pin 2 and pin 3, as indicated in the previous
diagram. Otherwise, the output signal won't have the right level and quality.
The mixer's main output level (OUTPUT VOL (7)) must be set in order to avoid your system power
amp clipping indicators (CLIP) to be permanently lit. Only the most powerful lower frequencies must light
them.
Other connections on the back panel:
•REC output (16), 0dBV nominal, 10kΩ.
•L+R switch (19): convert output signals in a mono signal.
•MUTE remote control input (20): external contact closure input. Allows connection of fire detection
systems or any other safety device that have to mute the mixer by activating this control signal. The
operating mode is internally selectable by jumpers as "NO / NC" (normally open / normally closed).

7
6. CONSIDERATIONS
6.1. Starting up
This is directly done via the POWER mains switch (10). Even is the power-up noise of SAM612T
is minimal, we highly recommend to power up all equipment in the following order: sound sources, mixing
units, equalizer, processors and finally power amplifiers. The power down sequence is the inverse of the
power up one.
6.2. Equalization
Tone controls (4, 5, 6) provide ±15 dB gain/attenuation for each of the three bands, centered on
100Hz, 2kHz and 10kHz. Given this unit's application philosophy, tone controls are designed to be set
with a screwdriver, thereby preventing accidental manipulation during normal usage.
6.3. VU-meter
SAM612T has a VU-meter (9) to show the main mixing signal.
6.4. Ground loops, background noise
You should always make sure that the signal sources coming to the unit, as well as all devices
connected to its outputs, do not have their grounds interconnected, that is; ground must never come from
two different devices. Should this ever happen, noises could occur and seriously interfere the sound
quality.
Cable shields, when connected to the chassis, must never be linked together. This will avoid
ground loops.
SAM612T was designed to produce the lowest background noise. Independently from the
electronic design, the resulting background noise directly relies on the correct use and installation of the
mixing unit.
I. e.: setting a channel VOL to "2" and the output to "10" is not the same as the other way round. In
the first case, the signal coming to the mixing amplifier - which has got its own noise - is low, and so is the
signal-to-noise ratio (low signal). When the output amplifier boosts the whole signal we will get a very high
background noise. In the second case - with the channel fader at maximum - the mixing level is high, and
so is the signal-to-noise ratio. When the signal reaches the VOL OUTPUT and is boosted, it will keep a
much better signal-to-noise ratio than in the preceding case.
6.5. Cleaning
The front panel should not be cleaned with dissolvent or abrasive substances because silk-
printing could be damaged. To clean it, use a soft cloth slightly wet with water and neutral liquid soap;
dry it with a clean cloth. Be careful that water never gets into the unit through the holes of the front
panel.

8
MANUAL DE INSTRUCCIONES
1. NOTA IMPORTANTE 09
1.1. Precauciones 09
2. INTRODUCCIÓN 09
3. INSTALACIÓN 10
4. ENTRADAS 10
5. SALIDAS 11
6. CONSIDERACIONES 12
6.1. Puesta en funcionamiento 12
6.2. Ecualización 12
6.3. Vu-metro 12
6.4. Bucles de masa, ruido de fondo 12
6.5. Limpieza 12
7. CARACTERÍSTICAS TÉCNICAS 23
8. DIAGRAMAS 24
8.1. Lista de funciones 24
8.2. Diagrama de funciones 25
8.3. Diagrama de configuración 26
8.4. Posición de los laterales 27
8.5. Diagrama de bloques 28
Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva el derecho de
realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las especificaciones.

9
1. NOTA IMPORTANTE
Agradecemos su confianza por haber elegido nuestro mezclador SAM612T. Para conseguir la
máxima operatividad y rendimiento del mezclador es MUY IMPORTANTE antes de su conexión leer
detenidamente y tener muy presentes las consideraciones que en este manual se especifican.
Para garantizar el óptimo funcionamiento de este aparato recomendamos que su mantenimiento
sea llevado a cabo por nuestros Servicios Técnicos autorizados.

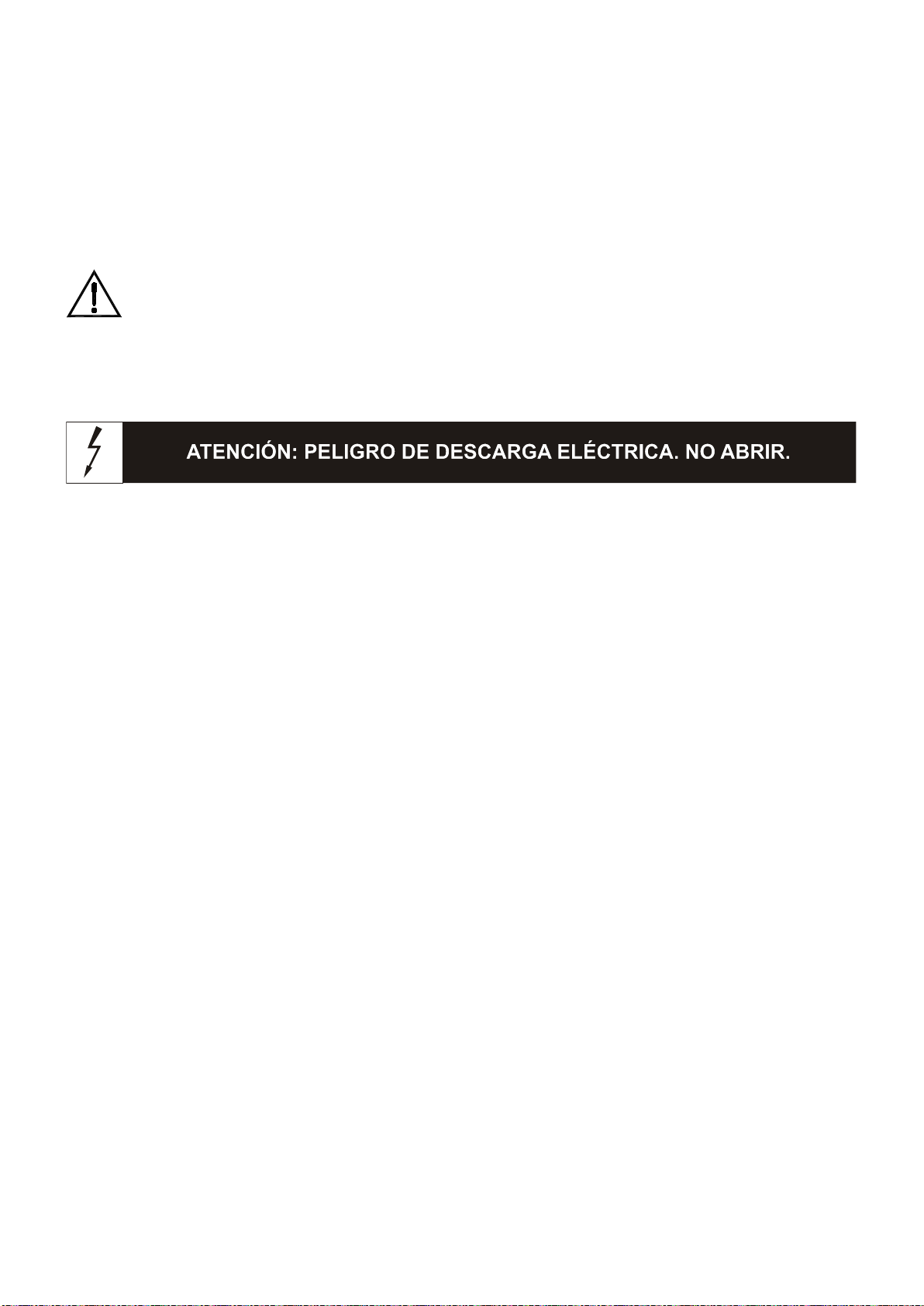

1.1. Precauciones
Este aparato debe ser conectado a tierra mediante su cable de alimentación.
No exponga el aparato a la caída de agua o salpicaduras, no ponga encima objetos con líquido
ni fuentes de llama desnuda, como velas.
Cualquier cambio en la configuración debe ser realizada por personal técnico cualificado.
En caso de requerir alguna intervención y / o conexión desconexión del aparato debe
desconectarse previamente de la alimentación.
En el interior del aparato no existen elementos manipulables por el usuario.
2. INTRODUCCIÓN
El SAM612T es un mezclador profesional de sencilla manipulación diseñado para aplicaciones de
sonorización. Estas son sus características principales:
•6 canales de entrada MICRO / LÍNEA (± 15dB gain).
•Nivel de sensibilidad de micrófono ajustable en el panel posterior.
•+18 V DC de alimentación Phantom disponible en todas las entradas "MIC".
•Entrada directa de micrófono en panel frontal, canal 1.
•Incluye Talkover asignado a la entrada 1, con selector interno del tiempo de recuperación.
•Controles de tono de tres bandas por cada canal, accesibles mediante destornillador.
•Vu-metro para la señal de mezcla.
•Control de nivel de salida principal.
•Salida de grabación.
•Entrada “MIX” para la conexión de otro mezclador o equipo.
•Entrada de control remoto "MUTE": permite la conexión de sistemas de detección de fuego u
otros dispositivos de seguridad que deban enmudecer el mezclador al activarse dicha señal de
control (configurable internamente "NO / NC", normalmente abierto, normalmente cerrado).
•Selector mono / estéreo.

10
3. INSTALACIÓN
Ecler SAM612T es un mezclador especialmente diseñado para su instalación en armarios rack
estándar de 19" de anchura, ocupando una unidad de altura. Ha sido concebido para poder ser
manipulado por personas con pocos conocimientos técnicos, por lo cual sus controles de tonos son
accesibles sólo mediante destornillador de ajuste, mientras que los ajustes de nivel de entradas y salidas
disponen de controles giratorios clásicos, fácilmente accesibles.
SAM612T no precisa ventilación gracias a su bajo consumo y disipación térmica. Sin embargo
debe evitarse su instalación en ambientes polvorientos y/o con temperatura y humedad extremas.
Debe procurarse situar el mezclador alejado de fuentes de ruido e interferencias (variadores de
tensión, motores, etc.) así como de cables de red eléctrica.
SAM612T funciona con tensión alterna de 90 a 264 V AC y de 47 a 63 Hz. Su fuente de
alimentación sobredimensionada es capaz de adaptarse sin ningún tipo de ajuste a la tensión de red
eléctrica de cualquier país del mundo.
Para proteger al mezclador de eventuales sobrecargas, el SAM612T está protegido con un fusible
de red temporizado (21) de 0,5 A. En el caso de que éste se fundiera se sustituiría por otro de idénticas
características. EN NINGÚN CASO DEBE PONERSE UN FUSIBLE DE VALOR MÁS ELEVADO.
PRECAUCIÓN: El cambio de fusibles debe ser realizado por personal técnico cualificado.
4. ENTRADAS
SAM612T admite dos tipos de entradas en cada una de sus vías (MIC mono, LINE estéreo),
seleccionables mediante un conmutador situado en el panel posterior:
•Señal de Micrófono (11): las 6 vías mezclables disponen de conexión tipo regleta atornillable y
están preparadas para un nivel nominal de entrada de -50dBV (3,16mV) a –20dBV (0,1mV),
(±15dB gain) ajustable en el panel posterior (14).
También existe una entrada de micrófono tipo jack en el panel frontal (1), conectada en paralelo
con la existente en el panel posterior de la misma vía.

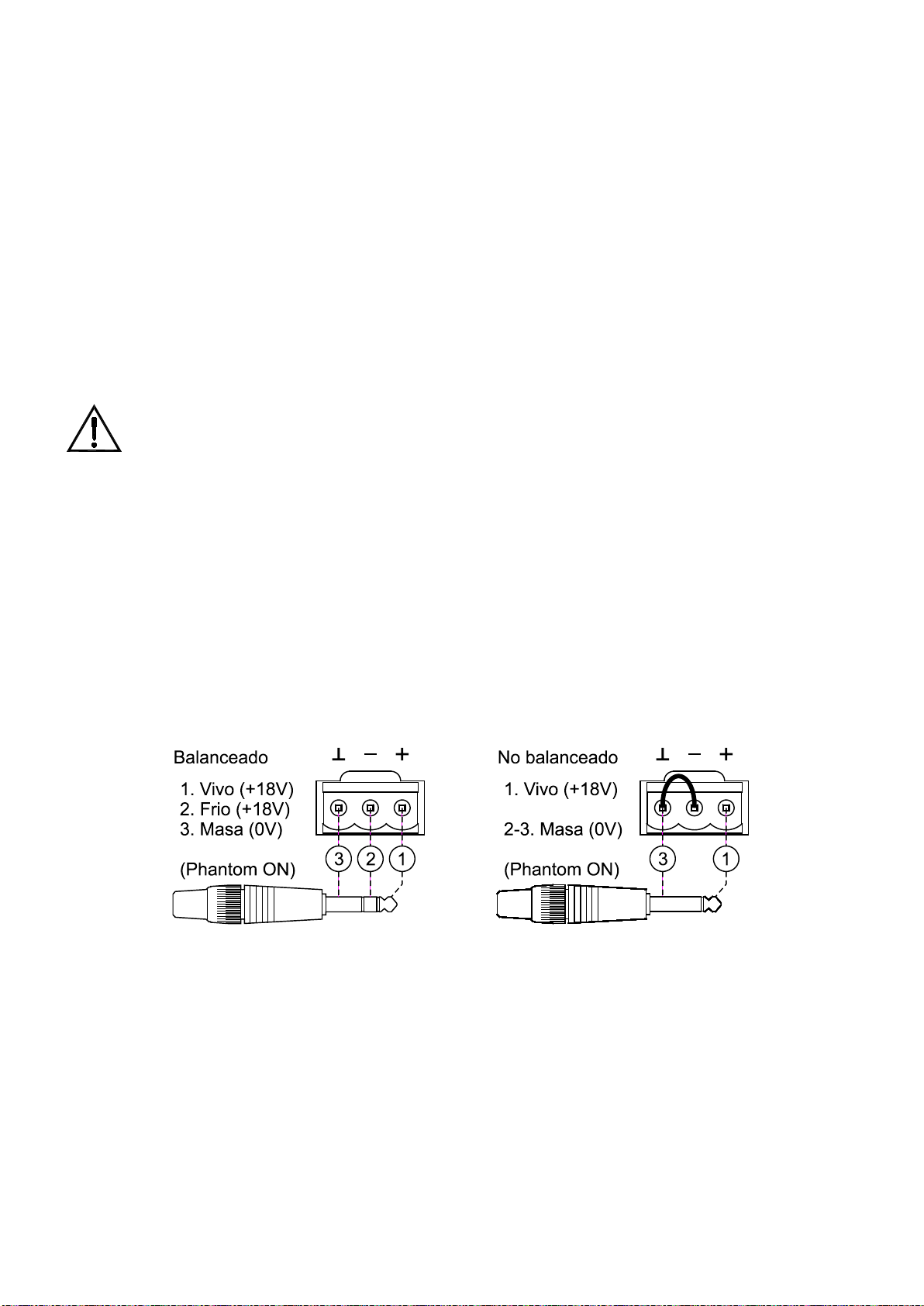

El conexionado para micrófonos se indica en el siguiente diagrama:
Los micrófonos deben ser de baja impedancia (de 200 a 600Ω) y monofónicos.
SAM612T dispone de alimentación Phantom para micrófonos de condensador, activable mediante
puentes internos e individualmente (para cada micrófono). Ver diagrama. La alimentación Phantom se
encuentra activada por defecto (ajuste de fábrica).
La función Talkover actúa cuando se detecta presencia de señal en la entrada 1, atenuando
entonces el resto de entradas de la unidad. Se activa / desactiva mediante el conmutador "TK" (2) situado
en el panel frontal.

11
•Dadas las importantes diferencias de nivel existentes entre las Fuentes del tipo CD y de LINE
convencional, SAM612T incorpora entradas diferenciadas (± 15dB gain) para cada uno de estos
elementos. Reproductores CD, DAT, MP3, DVD Audio... se conectarán a las entradas "LINE".
NO PUEDEN CONECTARSE directamente a este equipo platos giradiscos, ya que ninguna de
las entradas del SAM612T dispone de previo RIAA.
Adicionalmente, la entrada MIX IN (16) dispone de acceso directo al bus de la mezcla principal. Es
especialmente útil para la interconexión de un segundo SAM612T u otro mezclador, aumentando así el
número de vías mezclables y de entradas.
5. SALIDAS
Ecler SAM612T dispone de dos salidas principales, siendo la única diferencia entre ambas el tipo
de conexión: Regletas atornillables (18, 19), balanceada electrónicamente, y conectores RCA (21), no
balanceada.
Su conexionado se realiza según el siguiente diagrama:
En caso de querer usar la salida en modo no balanceado es preciso cortocircuitar los terminales 2
y 3, tal y como indica el diagrama anterior. De no hacerlo así la señal de salida no tendrá el nivel ni la
calidad adecuados.
El nivel general de salida del mezclador (OUTPUT VOL (7)) debe ajustarse de manera que los
indicadores de saturación (CLIP) de los amplificadores del sistema no se iluminen de manera permanente,
sino que lo hagan al ritmo de las frecuencias más graves como máximo.
Otras conexiones en el panel posterior:
•Salida de grabación REC (16), de 0dBV nominales sobre 10kΩde carga.
•Conmutador L+R (19): convierte en monofónica la señal presente en las salidas.
Entrada de control remoto de MUTE (20): entrada habilitada para cierre de contacto externo.
Permite la conexión de sistemas de detección de fuego u otros dispositivos de seguridad que deban
enmudecer el mezclador al activarse dicha señal de control. El modo de trabajo es configurable
internamente "NO / NC" (normalmente abierto, normalmente cerrado) mediante puentes.

12
6. CONSIDERACIONES
6.1. Puesta en funcionamiento
Esta se realizará directamente mediante el interruptor de red POWER (10). Aunque el ruido
producido por la puesta en marcha del SAM612T es mínimo, es muy recomendable poner en marcha
todos los aparatos de acuerdo con la siguiente secuencia: fuentes de sonido, unidad de mezclas,
ecualizador, procesadores y finalmente amplificadores de potencia. El paro de los aparatos debe
realizarse en la secuencia inversa.
6.2. Ecualización
Los controles de tono (4, 5, 6) proporcionan una ganancia / atenuación de ±15 dB para cada una
de las bandas, siendo sus frecuencias centrales de actuación 100Hz, 2kHz y 10kHz. Dada la filosofía de
utilización del aparato el control de tonos se ha diseñado para su ajuste mediante destornillador,
impidiendo así su manipulación accidental durante el uso habitual.
6.3. Vu-metro
El SAM612T incorpora un Vu-metro (9) que visualiza el nivel de señal existente en la mezcla
principal.
6.4. Bucles de masa, ruido de fondo
Debe procurarse en todo momento que las fuentes de señal que lleguen a la mesa de mezclas, así
como todos los aparatos que estén conectados a su salida, no tengan las masas interconectadas, es decir
que nunca les lleguen las masas por dos o más caminos distintos, ya que de esta manera se podrían
producir zumbidos que llegarían incluso a interferir la calidad de la reproducción sonora.
Los blindajes de los cables, de estar conectados a chasis, en ningún momento deben estar unidos
entre sí. De esta forma evitaremos la formación de bucles de masa.
El mezclador SAM612T ha sido concebido para obtener el menor ruido de fondo posible.
Independientemente de su concepción electrónica, el ruido de fondo resultante dependerá directamente
de la correcta utilización e instalación de la unidad de mezcla.
No es lo mismo, por ejemplo, tener el VOL de una vía a "2" y el VOL de la salidas OUT a "10" que
a la inversa. En el primer caso la señal que llega al amplificador de mezcla, que intrínsecamente tiene un
nivel de ruido de fondo propio, es débil, por lo que la relación señal / ruido es baja (poca señal). Cuando el
amplificador de salida sobredimensione indistintamente todo el conjunto tendremos a la salida un nivel de
ruido de fondo muy elevado. En el segundo caso, al estar el VOL de la vía al máximo, la señal que recibe
el amplificador de mezcla es grande y por tanto con una relación señal / ruido grande también, así cuando
esta señal llegue al VOL de salida y sea amplificada, guardará mejor relación que en el caso anterior.
6.5. Limpieza
La carátula no deberá limpiarse con sustancias disolventes o abrasivas puesto que se corre el
riesgo de deteriorar la serigrafía. Para su limpieza se utilizará un trapo humedecido con agua y un
detergente líquido neutro, secándola a continuación con un paño limpio. En ningún caso se debe permitir
la entrada de agua por cualquiera de los orificios del aparato.

13
NOTICE D’UTILISATION
1. NOTE IMPORTANTE 14
1.1. Précautions 14
2. INTRODUCTION 14
3. INSTALLATION 15
4. ENTRÉES 15
5. SORTIES 16
6. REMARQUES 17
6.1. Mise en marche 17
6.2. Égalisation 17
6.3. VU-mètre 17
6.4. Boucles de masse, bruit de fond 17
6.5. Nettoyage 17
7. CARACTÉRISTIQUES TECHNIQUES 23
8. SCHÉMAS 24
8.1. Liste de fonctions 24
8.2. Schéma de fonctions 25
8.3. Schéma de configuration 26
8.4. Position équerres 27
8.5. Diagramme de blocs 28
Toutes les valeurs mentionnées dans ce document sont susceptibles d’être modifiées en raison des tolérances de
production. ECLER SA se réserve le droit de changer ou d’améliorer les processus de fabrication ou la présentation de
ses produits, occasionnant ainsi des modifications dans les spécifications techniques.

14
1. NOTE IMPORTANTE
Nous vous remercions de la confiance que vous nous portez en choisissant notre mélangeur
SAM612T. Pour obtenir le meilleur résultat de cet appareil, il est très important de lire attentivement les
instructions ci-dessous avant de le brancher.
Pour obtenir le meilleur rendement de cet appareil, il est important que le entretien se réalisé par
notre Service Technique Ecler.
1.1. Précautions
Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.
Eviter tout contact avec l'eau. L'appareil doit être installé à l'écart de tout objet contenant un
liquide ou de toute flamme nue, comme une bougie par exemple.
Seul un personnel technique qualifié est habilité à effectuer un changement de configuration.
Avant toute intervention et/ou de connexion/déconnexion, le cordon d'alimentation de l'appareil doit
être préalablement débranché.
Il n'existe aucun élément destiné à l'utilisateur à l'intérieur de l'appareil.
2. INTRODUCTION
Le SAM612T est un mélangeur professionnel simple d'emploi pour les applications de sonorisation.
Voici ses caractéristiques principales :
•6 voies d'entrée MICRO/LIGNE (± 15dB gain).
•Niveau de sensibilité de microphone réglable en face arrière.
•Alimentation fantôme CC de +18 V disponible sur toutes les entrées "MIC".
•Entrée directe pour micro en face avant, voie 1.
•Comprend un Talkover assigné à l'entrée 1, avec sélecteur interne de temps de remontée du
niveau.
•Contrôle de tonalité à trois bandes sur chaque voie, accessible par tournevis.
•VU-mètre pour le signal de mixage.
•Commande de niveau de sortie principale.
•Sortie pour l'enregistrement.
•Entrée “MIX” pour la connexion d'un autre mélangeur ou équipement.
•Entrée de contrôle distant de coupure du son ("MUTE") : permet la connexion de systèmes
d'alarme incendie ou d'autres dispositifs de sécurité qui doivent réduire le mélangeur au silence
par activation de ce signal de commande (réglable en interne sur "NO/NC" (normalement ouvert,
normalement fermé)).
•Sélecteur mono/stéréo.

15
3. INSTALLATION
Le SAM612T est un mélangeur spécialement conçu pour être installé en rack standard de 19",
occupant une unité de hauteur. Il a été conçu pour pouvoir être utilisé par des personnes ayant des
connaissances techniques limitées, c'est pourquoi les réglages de tonalité ne sont accessibles qu'au
moyen d'un tournevis, tandis que les réglages de niveau des entrées et des sorties disposent de
commandes rotatives classiques, facilement accessibles.
La basse consommation et la dissipation thermique du SAM612T lui évitent d'avoir recours à une
ventilation. Toutefois, évitez de l'installer dans des atmosphères poussiéreuses et/ou règnent une
température et une humidité extrêmes.
Le mélangeur doit être tenu à distance des sources de bruits et d'interférences (variateurs de
tension, moteurs, etc.…) ainsi que des câbles du réseau électrique.
Le SAM612T fonctionne sur une tension alternative (CA) de 90 à 264 V et de 47 à 63 Hz. Sa
source d'alimentation surdimensionnée peut, sans aucun réglage, s'adapter à la tension du réseau
électrique dans tous les pays du monde.
Pour se protéger d'éventuelles surtensions, le SAM612T est équipé d'un fusible d'alimentation
temporisé (21) de 0,5 A. Si celui-ci venait à fondre, il faudrait déconnecter l'appareil et le substituer par un
autre de même caractéristiques En cas de fontes successives de fusible, veuillez prendre contact avec
notre service technique. NE JAMAIS LE REMPLACER PAR UN FUSIBLE DE VALEUR SUPÉRIEURE.
PRÉCAUTION : Le changement de fusibles doit être effectué par des techniciens qualifiés.
4. ENTRÉES
Le SAM612T accepte deux types d'entrée sur chacune de ses voies (MIC (micro), LINE (ligne)
stéréo), sélectionnables au moyen d'un commutateur situé en face arrière.
•Signal de niveau microphone (11) : les 6 voies de mixage disposent d'une connexion de type
réglette vissable et sont prévues pour un niveau d'entrée nominal de -50 dBV (3,16 mV) à –20 dBV
(0,1 mV), ± 15dB gain réglable en face arrière (14).
Il existe aussi une entrée microphone de type jack sur la face avant (1), branchée en parallèle sur
celle de la même voie en face arrière.
La connexion des microphones est indiquée dans le schéma suivant :
Les micros devront être de basse impédance (de 200 à 600Ω) et mono.
Le SAM612T dispose d’une alimentation fantôme pour microphones à condensateur, activable
individuellement (pour chaque microphone) au moyen de cavaliers internes. Voir schéma. L'alimentation
fantôme est activée par défaut (réglage d'usine).
La fonction Talkover entre en service quand la présence d'un signal est détectée en entrée 1,
atténuant alors les autres entrées de l'unité. Elle s'active/se désactive au moyen du commutateur "TK"
(2) situé en face avant.

16
•En raison des importantes différences de niveau entre des sources LINE et CD usuelles, le
SAM612T propose des entrées spécifiques (± 15dB gain) pour chaque source. Les lecteurs CD,
DAT, MP3 et DVD audio doivent être raccordés à l'entrée "LINE".
Vous ne pouvez PAS BRANCHER directement des platines tourne-disques à cet appareil,
puisqu'aucune entrée du SAM612T ne dispose de préampli RIAA.
De plus, l'entrée MIX IN (16) dispose d'un accès direct au bus de mixage principal. C'est
particulièrement utile pour raccorder un second SAM612T ou un autre mélangeur, augmentant ainsi le
nombre de voies mixables et d'entrées.
5. SORTIES
Le SAM612T dispose de deux sorties principales, la seule différence entre les deux étant le type de
connecteur : réglettes vissables (17, 18), symétrisées électroniquement, et connecteurs RCA (16),
asymétriques.
Sa connexion se fait selon le schéma suivant :
Pour utiliser la sortie en mode asymétrique, il faut court-circuiter les broches 2 et 3, comme indiqué
dans le schéma précédent. Sinon, le signal de sortie n'aura pas le niveau ni la qualité adéquats.
Le niveau général de sortie du mélangeur (OUTPUT VOL (7)) doit être réglé de façon à ce que les
indicateurs de saturation (CLIP) des amplificateurs du système ne s'allument pas de manière permanente,
mais seulement au rythme des fréquences les plus graves au maximum.
Autres connexions en face arrière :
•Sortie pour l'enregistrement REC (16), de niveau nominal 0 dBV sous une charge de 10kΩ.
•Commutateur L+R (19) : réduit le signal des sorties en signal monophonique.
•Entrée de contrôle distant de coupure du son ("MUTE") (20) : entrée activée par la fermeture d'un
contact externe. Permet la connexion de systèmes d'alarme incendie ou d'autres dispositifs de
sécurité qui doivent réduire le mélangeur au silence par activation de ce signal de commande. Le
mode de fonctionnement est configurable en interne sur "NO/NC" (normalement ouvert,
normalement fermé) au moyen de cavaliers.

17
6. REMARQUES
6.1. Mise en marche et utilisation. Fonctionnement
Cela se fait directement au moyen de l'interrupteur d'alimentation POWER (10). Bien que le bruit
de mise sous tension du SAM612T soit minimal, il est fortement conseillé d'allumer tous les appareils
raccordés dans l'ordre suivant : les sources sonores, les tables de mixage, l'égaliseur, les processeurs et
enfin les amplificateurs de puissance. L'extinction des appareils doit se faire en ordre inverse.
6.2. Égalisation
Les commandes de tonalité (4, 5, 6) offrent une plage de gain/atténuation de ±15 dB pour chacune
des bandes, avec comme fréquences centrales d'action 100 Hz, 2 kHz et 10 kHz. Étant donnée la
philosophie d'utilisation de l'appareil, le contrôle de tonalité a été conçu pour être réglé par tournevis,
empêchant ainsi sa manipulation accidentelle durant l'utilisation normale.
6.3. VU-mètre
Le SAM612T possède un VU-mètre (9) qui affiche le niveau du signal présent dans le mixage
principal.
6.4. Boucles de masse, bruit de fond
S'assurer que toutes les sources de signal qui arrivent à la table de mixage ainsi que tous les
appareils qui sont raccordés à sa sortie, n'ont pas les masses interconnectées, c'est à dire que la masse
n'arrive pas par deux ou trois voies différentes; en effet, ceci peut provoquer des bruits qui altèrent le
signal sonore.
À aucun moment les blindages des câbles qui doivent être connectés au châssis ne doivent être
reliés entre eux. Vous éviterez ainsi la formation de boucles de masse.
Le mélangeur SAM612T a été conçu pour produire le plus faible bruit de fond possible.
Indépendamment de sa conception électronique, le bruit de fond résultant dépendra directement de
l'installation et de l'utilisation correctes de l'unité de mixage.
Ce n'est pas la même chose, par exemple, de mettre le Fader d'une voie à 2 et le Master à 10 que
de mettre le Fader à 10 et le Master à 2.
1er cas: Fader à 2 et Master à 10.
Le signal qui arrive à l'amplificateur de mélange, qui par principe a un bruit de fond propre, est
faible, donc le rapport signal/bruit est bas (peu de signal). L'amplificateur de mélange amplifiant sans
distinction l'ensemble, on aura à la sortie un niveau de bruit de fond très élevé.
2ème cas: Fader à 10 et Master à 2.
Le Fader étant au maximum, le signal que reçoit l'amplificateur de sortie est élevé et le rapport
signal/bruit sera automatiquement bien meilleur que dans le cas précédent.
6.5. Entretien
Il est interdit d’utiliser des substances dissolvantes ou abrasives pour nettoyer la face avant, celles-
ci détériorant la sérigraphie. Nettoyer uniquement avec un chiffon humide. Attention! Jamais de l’eau ou
tout autre liquide ne doit pénétrer par les orifices du panneau de commande.

18
BEDIENUNGSANLEITUNG
1. WICHTIGE VORBEMERKUNG 19
1.1. Sicherheitsmaßnahmen 19
2. EINFÜHRUNG 19
3. INSTALLATION 20
4. EINGÄNGE 20
5. AUSGÄNGE 21
6. WEITERE ERLÄUTERUNGEN 22
6.1. Inbetriebnahme 22
6.2. Equalizer 22
6.3. VU-Meter 22
6.4. Erdungsschleifen, Hintergrundrauschen 22
6.5. Reinigung 22
7. TECHNISCHE DATEN 23
8. DIAGRAMME 24
8.1. Funktionsbeschreibung 24
8.2. Funktionsübersicht 25
8.3. Konfiguration der Eingangsempfindlichkeiten 26
8.4. Seitenlage 27
8.5. Blockschaltbild 28
Alle Angaben sind ohne Gewähr. Messwerte können produktionsbedingten Schwankungen unterliegen. ECLER S.A.
nimmt sich das Recht heraus Veränderungen am Gerät vorzunehmen, die zur Verbesserung des Produktes beitragen.

19
1. WICHTIGE VORBEMERKUNG
Wir bedanken uns für Ihr Vertrauen, unseren SAM612T Mixer zu wählen. Bitte lesen Sie alle
Erläuterungen in dieser Bedienungsanleitung sorgfältig durch, BEVOR Sie dieses Gerät anschließen.
Eventuelle Reparaturen sollten nur von unserer technischen Service Abteilung durchgeführt
werden, um einen optimalen Betrieb sicherzustellen.
1.1. Sicherheitsmaßnahmen
Dieser Apparat muß mittels seines Netzkabels geerdet werden.
Es darf kein Regen oder andere Flüssigkeiten in das Gerät gelangen. Stellen Sie niemals
Flüssigkeitbehälter oder flammende Gegenstände wie z.B. Kerzen auf die Gerätoberfläche.
Überlassen Sie jede Änderung in der Konfiguration des Geräts stets qualifiziertem Fachpersonal.
Bevor Sie den SAM612T an andere Geräte anschließen, ziehen Sie immer den Netzstecker.
Im Inneren der Endstufe befinden sich keine für den Benutzer gedachte Bedienelemente.
2. EINFÜHRUNG
Der SAM612T ist ein einfach zu handhabender, professioneller Mixer, der für Soundanwendungen
konstruiert wurde. Seine hauptsächlichen Merkmale sind die folgenden:
•6 Eingangskanäle MICRO / LINE (± 15dB gain).
•Mikroempfindlichkeit einstellbar an der Rückwand.
•+18 V DC Phantomspeisung an allen MIC-Eingängen verfügbar.
•Direkter Mikrophoneingang an der Vorderseite, Kanal 1.
•Besitzt Talkover-Funktion für Eingang 1 mit internem Wahlschalter für die Erholungszeit.
•Unabhängige Dreiband-Klangregler pro Kanal, zugänglich mit Hilfe eines Schraubenziehers.
•VU-Meter für Mischsignal.
•Pegeleinstellung Hauptausgang.
•Aufnahmeausgang.
•"MIX"-Eingang für den Anschluss eines weiteren Mixers oder eines sonstigen Geräts.
•Eingang zur Fernsteuerung der "MUTE"-Funktion: Erlaubt den Anschluss von
Brandmeldesystemen oder sonstigen Sicherheitseinrichtungen, die bei Auslösen eines Alarms
den Mixer stumm schalten (intern konfigurierbar "NO / NC", d.h., normalerweise geöffnet,
normalerweise geschlossen).
•Wählschalter Mono / Stereo.

20
3. INSTALLATION
Der SAM612T ist ein Mixer, der speziell für den Einbau in Standard-Racks von 19" Breite
konstruiert wurde, wo er eine Höheneinheit belegt. Er wurde konzipiert für den Gebrauch durch Personen
mit geringen technischen Kenntnissen, daher sind die Elemente zur Tonsteuerung nur mit Hilfe eines
Einstell-Schraubenziehers zugänglich, während die Einstellung der Ein- und Ausgangspegel mit Hilfe von
leicht zugänglichen, klassischen Drehreglern möglich ist.
Dank seines niedrigen Stromverbrauchs und seiner geringen Wärmeabgabe ist beim SAM612T
keinerlei Ventilation nötig. Allerdings ist eine Installation in staubiger Umgebung und/oder in Umgebungen
mit extrem hoher Temperatur und Luftfeuchtigkeit zu vermeiden.
Es ist darauf zu achten, dass der Mixer nicht in der Nähe von Lärm- oder Störungsquellen
(Spannungswandler, Motoren usw....) und elektrischen Leitungen installiert wird.
Der SAM612T arbeitet mit Wechselspannung zwischen 90 und 264 V AC und zwischen 47 und
63 Hz. Das Gerät besitzt ein überdimensioniertes Netzteil, das in der Lage ist, sich ohne zusätzliche
Einstellungen weltweit an jedwede Netzspannung anzupassen.
Um den Mixer vor eventuellen Überspannungen zu schützen, ist der SAM612T mit einer trägen 0,5
A Sicherung (21) ausgestattet. Sollte diese Sicherung durchbrennen, darf sie nur mit einer identischen
Sicherung ersetzt werden. Falls diese Sicherung ebenfalls durchbrennen sollte, wenden Sie sich bitte an
unsere technische Serviceabteilung. NIEMALS DARF EINE SICHERUNG MIT HÖHEREN WERTEN
EINGESETZT WERDEN.
VORSICHT: Den Wechsel der Sicherung sollte ein qualifizierter Techniker durchführen.
4. EINGÄNGE
Der SAM612T lässt an jedem seiner 6 Kanäle zwei Arten von Eingängen zu (MIC Mono, LINE
Stereo), die mit Hilfe eines Umschalters an der Rückseite des Geräts wählbar sind.
•Mikrophon-Signal (11): Alle vier mischbaren Kanäle verfügen über Anschlüsse vom Typ
Schraubklemmenleisten und sind für einen nominalen Eingangspegel von zwischen -50dBV
(3,16mV) und -20dBV (0,1mV), ± 15dB gain einstellbar an der Rückseite (14), geeignet.
Ausserdem steht ein Mikrophon-Eingang mit Jackanschluss auf der Vorderseite zur Verfügung (1),
der in Parallelschaltung mit dem Eingang desselben Kanals auf der Rückseite verbunden ist.
Das folgende Diagramm zeigt die Mikrophon-Anschlüsse:
Die Mikrophone müssen eine geringe Impedanz besitzen (200 - 600Ω) und Mono sein.
Der SAM612T verfügt über Phantomspeisung für Kondensatormikrophone, welche über interne
Brücken individuell (für jedes Mikrophon) aktiviert werden. Siehe Diagramm. Die Phantomspeisung ist
standardmäßig ab Werk aktiviert.
Die Talkover-Funktion dämpft die restlichen Eingänge des Geräts, wenn am Eingang 1 ein
Signal anliegt. Aktiviert wird diese Funktion mit Hilfe des Umschalters "TK" (2), der sich an der
Vorderseite des Geräts befindet.
