ECO-WORTHY L02M280-KSSM-1 User manual

Tel：E-mail:[e-mail] Web:www.eco-worthy.com
[phone](EU)
1-866-939-8222(US)
280W Extendable
Solar Panel Kit
Manual Version Installation

CATALOG
1.About This Manual
2.Product Overview
3.Product Features
4.Specifications
4.1Package Includes
4.2Product Specifcations
5. Assembly Instruction
5.1Manual Version Installation
5.1.1 Sub Panel Lock Installation
5.1.2 Panels Installation

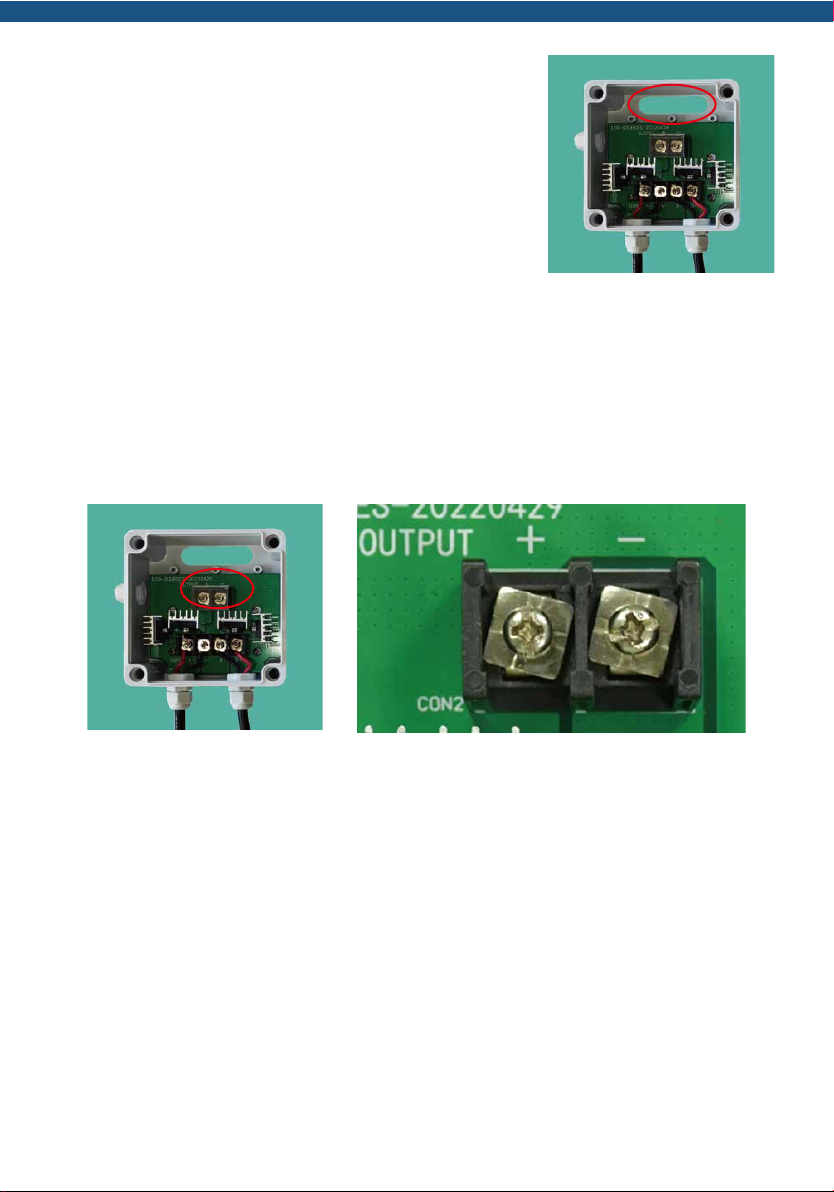

5.1.3 Junction Box Installation
5.1.4 Wiring
6.Using Guide
6.1 Manual Version Operation
6.2 Wiring Guide
7.Troubleshoot
8.Support
...........................................1
............................................2
.............................................2
................................................3
........................................3
...................................3
........................................4
.............................4
........................4
..................................4
...........................5
...............................................5
..................................................6
.............................6
............................................6
.................................................6
.......................................................7

Warning:
Read and understand all instructions. Failure to follow the instructions may
result in serious injury or property damage.
The warnings, cautions and instructions in this manual cannot cover all possible
situations or situations that may occur. Use common sense and precautions
when using this product. Always be careful of the environment and ensure that
this product is used in a safe and responsible manner.
Before reading this manual, DO NOT operate or assemble the product until they
have a good understanding of how it works .
Do not modify this product in any way. Unauthorized modifications may affect
functionality or safety and may affect the lifespan of the product.
Thank you for choosing our products! Before using this product, be sure to read
this manual carefully to familiarize yourself with this product. This product is only
suitable for certain applications. If you have any questions about specific appli-
cations, please send us an email. We strongly recommend not to modify or
modify the design of this product. If you really need this, you can also contact us,
but We are not responsible for any consequences caused by modification.
-1-
About This Manual
Please keep the manual properly

This product is a extendable solar panel kit designed for RV. It is divided into two
parts: the main panel and the sub panels. There are two sub panels which are
hidden under the main panel. When a higher PV power is needed, the sub
panels can be pull out to absorb more sunlight. There are two ways to extend the
panel: manually pull out or automatically extend it using a remote control
(requires the driving module). When the sub panel is extended, the charging
power can be increased by 70%, which effectively solves the problem of insuffi-
cient power generation on the limited roof of the RV.
This product has the characteristics such as simple design, easy installation, no
need to change the structure of the car body, simple operation, sensitive
response, low noise, reliable and durable.
High-efficiency monocrystalline solar panels, one 160W main panel and two
60W sub panels;
Conversion efficiency up to 23%;
50mm aluminum frame, light in weight and more solid & reliable;
The sub panel is made of PET material which is light weighted and has a
good sunlight transmittance;
The sub-panel is hidden under the main panel when not in use and does not
occupy additional space;
There are two ways to expand the sub-panel: manually pull out or automati-
cally extend it using a remote control (requires the driving module);
A self-lock is added on the edge of each sub panel In to prevent the sub-pan-
el from slipping out during normal driving of the vehicle (Manual version
only);
Equipped with a junction box for the main panel and the sub panels to be
connected in parallel easily;
Equipped with ABS RV Mounting bracket for installing and fixing
(1).
(2).
(3).
(4).
(5).
(6).
(7).
(8).
(9).
-2-
Product Overview
Product Features

-3-
Specifications
4.1 Package Includes
4.2 Product Specifications
Number
1
2
3
4
5
Quantity
1
1
4
1
2
Note
Cable: 37.4in/950mm
Cable:19.6in/500mm
Screw:M5*35mm*8
Screw:M3*4mm*2
Module
Main panel & Sub panel
Junction Box(MC4 cable*2 included)
ABS RV Mounting bracket
User Manual
Sub Panel Lock
Rated Power
Dimension
Max. Working Voltage
Max. Working Current
Open-Circuit Voltage
Short-Circuit Current
Cable Length
Weight (Total)
Main Panel
Sub Panel
Junction Box
RV Mounting Brackets
160W
54.3*27.5*2in/1380*700*50mm
18.12V
8.83A
20.4V
9.61A
35.8in/910mm
50.2lbs/22.8kg
Rated Power
Dimension
Max. Working Voltage
Max. Working Current
Open-Circuit Voltage
Short-Circuit Current
Cable Length
60W
23.2*25.1*0.1in/590*638*3mm
18.8V
3.2A
22.41V
4A
950mm
Dimension
Max. Working Voltage
Max. Working Current
Protection Grade
Cable Length
7.8*7.8*3.1in/200*200*80mm
100V
15A
IP67
500mm
Dimension
Material
7.0*4.7*2.3in/180*120*60mm
ABS

5.1 Manual Version Installation
Notice!!! this manual is for manual version only. if you purchased a driver
version set, please refer to the Driver Version Manual in the driver set package
and do not proceed any installation in this manual.

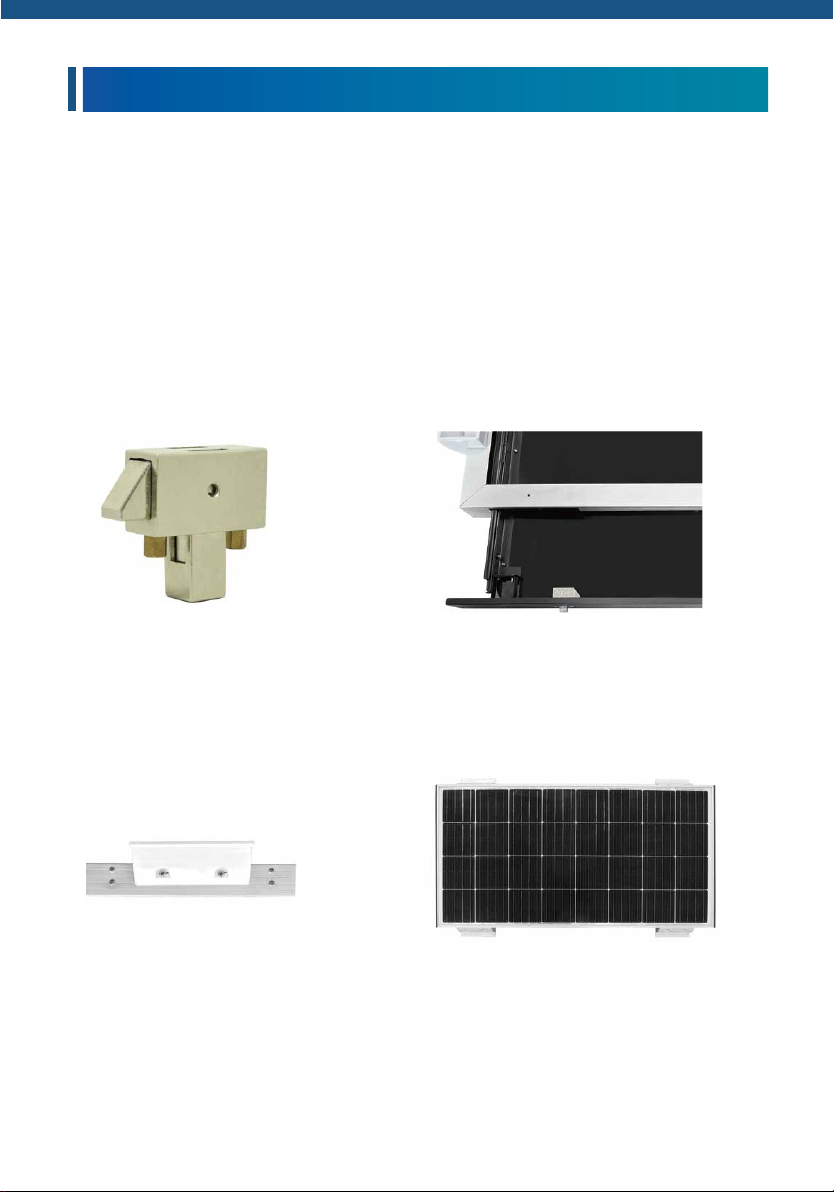

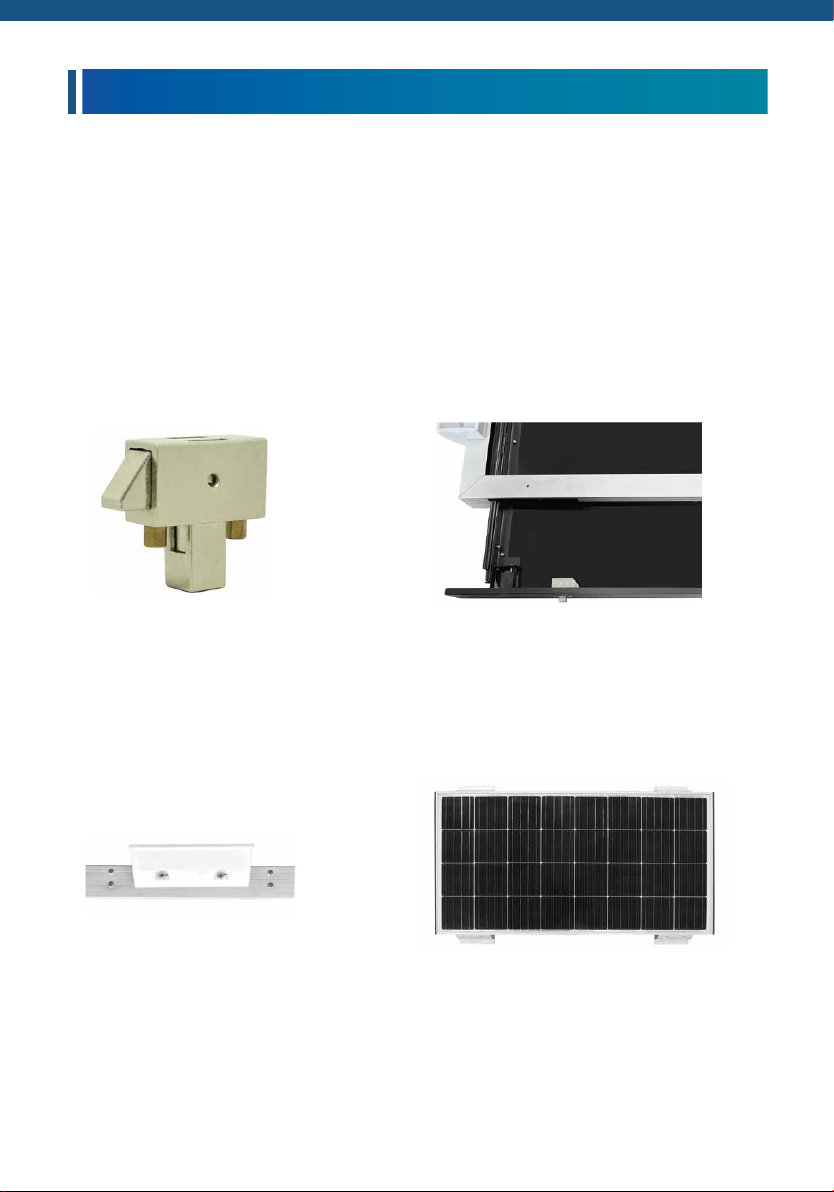

5.1.1 Sub Panel Lock Installation
As shown in the figure, use the screws in package to install the sub panel locks
to the reserved position on the aluminum frame of sub panel(the triangle head
faces the middle space)
5.1.2 Panels Installation
a)Turn the panel over, align the mounting holes of the RV bracket with the
reserved mounting holes on the main panel frame, and fix them with screws.
b)After the RV brackets all installed on the main panel, apply glue to the bottom
of all four brackets
c)Turn the panel over again, place it where you want to on the roof, and tap the
ABS bracket properly to make sure it is in good contact with the position surface
-4-
Assembly Instruction
Sub panel lock
Installation Position Overview
Installation Position

5.1.3 Junction Box Installation
5.1.4 Wiring
1). Connect the the main panel cables to one of the two mc4 connectors on the
junction box and connect the sub panel cables to the other one.
2).Connect the solar cable (not included in this set) to the positive and negative
output port in the junction box and thread through the hole to the solar charge
controller inside of the vehicle.
-5-
Junction Box
Apply glue evenly to the bottom of the junction box,
and then fix it somewhere on the roof of the vehicle
but not too far from the panel. Drill a suitable hole
through the roof for solar cables to go inside of the
vehicle
Output Port

-6-
6.1 Manual Version Operation
When you want to extend the sub panels, press the sub panel lock button to
unlock it first and pull out the sub panel at the same time.
When you want to draw back the sub panels, just push the sub panel all the way
in and it will be locked automatically.
Note: Before starting the car, be sure the sub panels are NOT extended.
6.2 Wiring Guide
If you purchase two or more extendable solar panel set and want to connect
them in series or parallel, install the other one separately according to the instal-
lation instructions above and then connect the output cables that come from the
junction box in series or in parallel. Do not directly connect two or more extend-
able solar panel in any ways.
Using Guide
Troubleshoot
Fault Troubleshoot
No Output Power
1.Check the open-circuit voltage of each panel with
multimeter, to see if the panel works, if the value has big
difference from the number in this manual, contact us
2.If the open-circuit voltage of each panel is normal,
please check the states of junction box MC4 output
cable, if there is no output current, please contact us

-7-
Support
For the use of this manual and the conditions or methods of installation,
operation, use, and maintenance of photovoltaic (PV) product are
beyond ECO-WORTHY's control, ECO-WORTHY does not accept
responsibility and expressly disclaims liability for any loss, damage, or
expense arising out of or in any way connected with such installation,
operation, use or maintenance.
No responsibility is assumed by ECO-WORTHY for any infringement of
patents or other rights of third parties, which may result from the use of
the PV product. No license is granted by implication or otherwise under
any patent or patent rights. The information in this manual is based on
ECO-WORTHY's knowledge and experience and is believed to be
reliable, but such information including product specification (without
limitations) and suggestions do not constitute a warranty, expresses or
implied.
ECO-WORTHY reserves the right to change the manual, the PV prod-
ucts, the specifications, or product information sheets without prior
notice.
This product is covered by a 1 year warranty provided by ECO-WOR-
THY Ltd. We will refund or partial refund or replace any products with
defects due to our imprudence.
If you are experiencing technical problems and cannot find a solution in
this manual, please contact ECO-WORTHY for further assistance.
Contact number:
US 1-866-939-8222
UK [phone]
Email: [e-mail]

Tel：E-mail:[e-mail] Web:www.eco-worthy.com
[phone](EU)
1-866-939-8222(US)
280W erweiterbar
Solarpanel-Kit
Installation der manuellen Version

KATALOG
1.Über dieses Handbuch
2.Produktübersicht
3. Produktmerkmale
4.Spezifikationen
4.1Paket beinhaltet
4.2Produktspezifikationen
5. Montageanleitung
5.1 Installation der manuellen Version
5.1.1 Installation des Sub-Panel-Schloss
5.1.2 Panel-Installation
5.1.3 Installation des Anschlusskastens
5.1.4 Verkabelung
6.Using Guide
6.1 Bedienung der manuellen Version
6.2 Verdrahtungsanleitung
7. Fehlerbehebung
8.Unterstützung
......................................1
.............................................2
............................................2
...............................................3
.........................................3
.................................3
...........................................4
....................4
...............4
...................................4
................5
........................................5
..................................................6
....................6
.................................6
.............................................6
................................................7

Warnung:
Lesen und verstehen Sie alle Anweisungen. Die Nichtbeachtung der Anweisun-
gen kann zu schweren Verletzungen oder Sachschäden führen.
Die Warnungen, Vorsichtshinweise und Anweisungen in diesem Handbuch
können nicht alle möglichen Situationen oder Situationen abdecken, die auftre-
ten können. Wenden Sie bei der Verwendung dieses Produkts gesunden Men-
schenverstand und Vorsichtsmaßnahmen an. Achten Sie stets auf die Umwelt
und stellen Sie sicher, dass dieses Produkt auf sichere und verantwortungsbe-
wusste Weise verwendet wird.
Bevor Sie dieses Handbuch lesen, dürfen Sie das Produkt NICHT bedienen
oder zusammenbauen, bis Sie ein gutes Verständnis dafür haben, wie es funk-
tioniert .
Verändern Sie dieses Produkt in keiner Weise. Nicht autorisierte Änderungen
können die Funktionalität oder Sicherheit beeinträchtigen und die Lebensdauer
des Produkts beeinträchtigen.
Vielen Dank, dass Sie sich für unsere Produkte entschieden haben! Bevor Sie
dieses Produkt verwenden, lesen Sie dieses Handbuch sorgfältig durch, um
sich mit diesem Produkt vertraut zu machen. Dieses Produkt ist nur für bestim-
mte Anwendungen geeignet. Bei Fragen zu konkreten Anwendungen schreiben
Sie uns bitte eine E-Mail. Wir empfehlen dringend, das Design dieses Produkts
nicht zu verändern oder zu modifizieren. Wenn Sie dies wirklich brauchen,
können Sie sich auch an uns wenden, aber wir sind nicht verantwortlich für
Folgen, die durch Änderungen verursacht werden.
-1-
Über diese Anleitung
Bitte bewahren Sie das Handbuch ordnungsgemäß auf

Dieses Produkt ist ein erweiterbares Solarpanel-Kit für Wohnmobile. Es ist in
zwei Teile unterteilt: das Hauptpanel und die Subpanels. Es gibt zwei Unter-
felder, die unter dem Hauptfeld verborgen sind. Wenn eine höhere PV-Leistung
benötigt wird, können die Subpanels herausgezogen werden, um mehr Sonnen-
licht zu absorbieren. Es gibt zwei Möglichkeiten, das Paneel auszufahren: man-
uell ausziehen oder automatisch über eine Fernbedienung ausfahren (erfordert
das Fahrmodul). Wenn das Subpanel ausgefahren wird, kann die Ladeleistung
um 70 % erhöht werden, wodurch das Problem der unzureichenden Stromerze-
ugung auf dem begrenzten Dach des Wohnmobils effektiv gelöst wird.
Dieses Produkt hat die Eigenschaften wie einfaches Design, einfache Installa-
tion, keine Notwendigkeit, die Struktur der Karosserie zu ändern, einfache Bedi-
enung, empfindliche Reaktion, geringe Geräuschentwicklung, Zuverlässigkeit
und Langlebigkeit.
Hocheffiziente monokristalline Solarmodule, ein 160-W-Hauptpanel und
zwei 60-W-Subpanels;
Umwandlungseffizienz bis zu 23 %;
50-mm-Aluminiumrahmen, leicht und robuster und zuverlässiger;
Die Unterplatte besteht aus PET-Material, das leicht ist und eine gute
Sonnenlichtdurchlässigkeit aufweist;
Das Nebenpanel wird bei Nichtgebrauch unter dem Hauptpanel versteckt
und nimmt keinen zusätzlichen Platz ein;
Es gibt zwei Möglichkeiten, das Subpanel zu erweitern: manuell ausziehen
oder automatisch per Fernbedienung ausfahren (erfordert das Fahrmodul);
Eine Selbstverriegelung ist an der Kante jeder Unterplatte In hinzugefügt,
um zu verhindern, dass die Unterplatte während des normalen Fahrens des
Fahrzeugs herausrutscht (nur manuelle Version);
Ausgestattet mit einer Anschlussdose für das Hauptpanel und die Neben-
panels, die einfach parallel geschaltet werden können;
Ausgestattet mit ABS RV-Halterung zur Installation und Befestigung
(1).
(2).
(3).
(4).
(5).
(6).
(7).
(8).
(9).
-2-
Produktübersicht
Produktmerkmale

-3-
Spezifikationen
4.1 Paket beinhaltet
4.2 Produktspezifikationen
Nummer
1
2
3
4
5
Menge
1
1
4
1
2
Notiz
Kabel: 37,4 Zoll/950 mm
Kabel: 19,6 Zoll/500 mm
Schraube: M5 * 35 mm * 8
Schraube: M3*4mm*2
Modul
Hauptpanel & Subpanel
Anschlussdose (MC4-Kabel*2 im Lieferumfang enthalten)
ABS RV-Halterung
Benutzerhandbuch
Nebenbedienfeldsperre
Nennleistung
Abmessungen
max. Betriebsspannung
max. Arbeitsstrom
Leerlaufspannung
Kurzschlussspannung
Kabellänge
Gewicht (Gesamt)
Hauptfeld
Subpanel
Anschlussdose
Wohnmobil-Montagehalterungen
160W
54.3*27.5*2 Zoll/1380*700*50mm
18.12 V
8.83A
20.4 V
9.61A
35.8 Zoll/910 mm
22.8 kg
Nennleistung
Abmessungen
max. Betriebsspannung
max. Arbeitsstrom
Leerlaufspannung
Kurzschlussspannung
Kabellänge
60W
23.2*25.1*0.1Zoll/590*638*3mm
18.8V
3.2A
22.41V
4A
950mm
Abmessungen
max. Betriebsspannung
max. Arbeitsstrom
Schutzklasse
Kabellänge
7.8*7.8*3.1Zoll/200*200*80mm
100V
15A
IP67
500mm
Abmessungen
Material
7.0*4.7*2.3 Zoll/180*120*60mm
ABS

5.1 Installation der manuellen Version
Notiz!!! Dieses Handbuch gilt nur für die manuelle Version. Wenn Sie einen
Treiberversionssatz erworben haben, lesen Sie bitte das Treiberversionshand-
buch im Treibersatzpaket und führen Sie keine Installation in diesem Handbuch
durch.
5.1.1 Installation des Sub-Panel-Schloss
Wie in der Abbildung gezeigt, verwenden Sie die mitgelieferten Schrauben, um
die Verriegelungen der Nebenblende an der reservierten Position am Alumini-
umrahmen der Nebenblende zu installieren (der dreieckige Kopf zeigt zum
mittleren Raum).
5.1.2 Panel-Installation
a) Drehen Sie das Paneel um, richten Sie die Befestigungslöcher der RV-Halter-
ung mit den reservierten Befestigungslöchern am Hauptpaneelrahmen aus und
befestigen Sie sie mit Schrauben.
b) Nachdem alle RV-Halterungen an der Hauptplatte installiert sind, Klebstoff
auf die Unterseite aller vier Halterungen auftragen
c) Drehen Sie die Platte wieder um, platzieren Sie sie an der gewünschten Stelle
auf dem Dach und klopfen Sie die ABS-Halterung richtig an, um sicherzustellen,
dass sie in gutem Kontakt mit der Positionsfläche steht
-4-
Bauanleitung
Sub-Panel-Sperre
Einbaulage Überblick
Einbaulage

5.1.3 Installation des Anschlusskastens
5.1.4 Verkabelung
1). Schließen Sie die Kabel des Hauptpanels an einen der beiden mc4-An-
schlüsse an der Anschlussbox an und verbinden Sie die Kabel des Subpanels
mit dem anderen.
2).Schließen Sie das Solarkabel (nicht in diesem Set enthalten) an den positiven
und negativen Ausgangsanschluss in der Anschlussdose an und führen Sie es
durch das Loch zum Solarladeregler im Inneren des Fahrzeugs.
-5-
Anschlussdose
Tragen Sie Klebstoff gleichmäßig auf die Unterseite
der Anschlussdose auf und befestigen Sie sie dann
irgendwo auf dem Fahrzeugdach, aber nicht zu weit
von der Verkleidung entfernt. Bohren Sie ein
geeignetes Loch durch das Dach, damit die Solark-
abel ins Innere des Fahrzeugs geführt werden
können
Ausgangsport

-6-
6.1 Bedienung der manuellen Version
Wenn Sie die Sub-Panels erweitern möchten, drücken Sie zuerst die Sub-Pan-
el-Sperrtaste, um sie zu entriegeln, und ziehen Sie gleichzeitig das Sub-Panel
heraus.
Wenn Sie die Sub-Panels zurückziehen möchten, drücken Sie einfach das
Sub-Panel ganz hinein und es wird automatisch verriegelt.
Hinweis: Stellen Sie vor dem Starten des Fahrzeugs sicher, dass die
Nebenverkleidungen NICHT ausgefahren sind.
6.2 Verdrahtungsanleitung
Wenn Sie zwei oder mehr erweiterbare Solarpanel-Sets kaufen und diese in
Reihe oder parallel schalten möchten, installieren Sie das andere separat
gemäß den obigen Installationsanweisungen und verbinden Sie dann die
Ausgangskabel, die von der Anschlussdose kommen, in Reihe oder parallel.
Verbinden Sie zwei oder mehr erweiterbare Solarmodule nicht direkt mitein-
ander.
Anleitung verwenden
Fehlerbehebung
Fehler Fehlerbehebung
Keine Ausgangsleistung
1. Überprüfen Sie die Leerlaufspannung jedes Panels
mit einem Multimeter, um zu sehen, ob das Panel
funktioniert, wenn der Wert stark von der Zahl in diesem
Handbuch abweicht, kontaktieren Sie uns
2. Wenn die Leerlaufspannung jedes Panels normal ist,
überprüfen Sie bitte den Zustand des MC4-Ausgang-
skabels der Anschlussbox. Wenn kein Ausgangsstrom
vorhanden ist, kontaktieren Sie uns bitte

-7-
Die Unterstützung
Da die Verwendung dieses Handbuchs und die Bedingungen oder
Methoden der Installation, des Betriebs, der Verwendung und der War-
tung von Photovoltaik (PV)-Produkten außerhalb der Kontrolle von
ECO-WORTHY liegen, übernimmt ECO-WORTHY keine Verantwor-
tung und lehnt ausdrücklich jede Haftung für Verluste, Schäden, oder
Kosten, die sich aus oder in irgendeiner Weise im Zusammenhang mit
einer solchen Installation, einem solchen Betrieb, einer solchen
Verwendung oder Wartung ergeben.
ECO-WORTHY übernimmt keine Verantwortung für etwaige Verletzun-
gen von Patenten oder anderen Rechten Dritter, die sich aus der
Verwendung des PV-Produkts ergeben können. Im Rahmen von
Patenten oder Patentrechten wird keine stillschweigende oder ander-
weitige Lizenz gewährt. Die Informationen in diesem Handbuch basie-
ren auf dem Wissen und der Erfahrung von ECO-WORTHY und werden
als zuverlässig erachtet, aber solche Informationen, einschließlich
Produktspezifikationen (ohne Einschränkungen) und Vorschläge,
begründen keine ausdrückliche oder stillschweigende Garantie.
ECO-WORTHY behält sich das Recht vor, das Handbuch, die PV-Pro-
dukte, die Spezifikationen oder Produktinformationsblätter ohne
vorherige Ankündigung zu ändern.
Für dieses Produkt gilt eine 1-jährige Garantie von ECO-WORTHY Ltd.
Wir werden alle Produkte mit Mängeln aufgrund unserer Unvor-
sichtigkeit erstatten oder teilweise erstatten oder ersetzen.
Wenn Sie technische Probleme haben und in diesem Handbuch keine
Lösung finden, wenden Sie sich bitte an ECO-WORTHY, um weitere
Unterstützung zu erhalten.
Kontakt Nummer:
USA 1-866-939-8222
Großbritannien [phone]
E-Mail: [e-mail]
