EdilKamin INPELLET 49 Quick start guide

- 1 -
INPELLET 49
I Installazione, uso e manutenzione pag. 2
UK Installation, use and maintenance pag. 21
F Installation, usage et maintenance pag. 40
E Instalación, uso y mantenimiento pag. 59
D Installations-, Betriebs- und Wartungsanleitung pag. 78
NL Installatie, gebruik en onderhoud pag. 96

- 2 -
ITALIANO
Gentile Signora / Egregio Signore
La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.
Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio ed in totale sicu-
rezza tutte le prestazioni.
Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l’acquisto o visiti il nostro sito internet
www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.
NOTA
- Dopo aver disimballato il prodotto, si assicuri dell’integrità e della completezza del contenuto (radiocomando, libretto di garan-
zia, guanto, CD/scheda tecnica, spatola, sali deumidificanti).
In caso di anomalie si rivolga subito al rivenditore presso cui ha effettuato l’acquisto, cui va consegnata copia del libretto di
garanzia e del documento fiscale d’acquisto.
- Messa in servizio/collaudo
Dev’essere assolutamente eseguita dal - Centro Assistenza Tecnica - autorizzato Edilkamin (CAT ) pena la decadenza della garan-
zia. La messa in servizio così come descritta dalla norma UNI 10683 Rev. 2005 (Cap. “3.21”) consiste in una serie di operazioni
di controllo eseguite a inserto installato e finalizzate ad accertare il corretto funzionamento del sistema e la rispondenza dello
stesso alle normative.
Presso il rivenditore, sul sito www.edilkamin.com o al numero verde può trovare il nominativo del Centro Assistenza più vicino.
- installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l’azienda produttrice da
ogni eventuale danno derivante dall’uso.
- il numero di tagliando di controllo, necessario per l’identificazione dell’inserto, è indicato :
- nella parte alta dell’imballo
- sul libretto di garanzia reperibile all’interno del focolare
- sulla targhetta applicata sul retro dell’apparecchio
Detta documentazione dev’essere conservata per l’identificazione unitamente al documento fiscale d’acquisto i cui dati dovran-
no essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di
manutenzione;
- i particolari rappresentati sono graficamente e geometricamente indicativi.
La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192
Dichiara sotto la propria responsabilità che:
L’inserto a pellet sotto riportata è conforme al Regolamento UE 305/2011 (CPR) ed alla Norma Europea armonizzata
EN 14785:2006
INSERTO A PELLET, a marchio commerciale EDILKAMIN, denominato INPELLET 49
N° di SERIE: Rif. Targhetta dati Dichiarazione di prestazione (DoP - EK 065): Rif. Targhetta dati
Altresì dichiara che:
Inserto a pellet di legno INPELLET 49 rispetta i requisiti delle direttive europee:
2006/95/CE - Direttiva Bassa Tensione
2004/108/CE - Direttiva Compatibilità Elettromagnetica
EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento dell’apparecchiatura in caso di sostituzione, montaggio e/o
modifiche effettuate non da personale EDILKAMIN senza autorizzazione della scrivente.

- 3 -
ITALIANO
INFORMAZIONI PER LA SICUREZZA
INPELLET 49 è progettato per scaldare, attraverso una com-
bustione automatica di pellet nel focolare, il locale nel quale si
trova, per irraggiamento e per movimento di aria che esce dal
frontale.
• Gli unici rischi derivabili dall’impiego dell’inserto sono legati
a un non rispetto delle presenti istruzioni di installazione, a un
diretto contatto con parti elettriche in tensione (interne), a un
contatto con fuoco e parti calde (vetro, tubi, uscita aria calda) o
all’introduzione di sostanze estranee.
• Usare come combustibile solo pellet di legno diam. 6 mm.
• Nel caso di mancato funzionamento di componenti, il cami-
netto è dotato di dispositivi di sicurezza che ne garantiscono lo
spegnimento, da lasciar avvenire senza intervenire.
• Per un regolare funzionamento, l’inserto deve essere instal-
lato rispettando quanto su questa scheda e durante il funziona-
mento non deve essere aperta la porta focolare: la combustione
è infatti gestita automaticamente e non necessita di alcun
intervento.
• In nessun caso devono essere introdotte nel focolare o nel
serbatoio sostanze estranee.
• Per la pulizia del canale da fumo (tratto di canna che collega
il bocchettone di uscita fumi dell’inserto con la canna fumaria)
non devono essere utilizzati prodotti infiammabili.
• Le parti del focolare e del serbatoio devono essere solo aspi-
rate a FREDDO con aspirapolvere .
• Il vetro può essere pulito a FREDDO con apposito prodotto
(es. GlassKamin di Edilkamin) e un panno.
• Assicurarsi che l’inserto venga posato e acceso da CAT abili-
tato Edilkamin (centro assistenza tecnica) secondo le indica-
zioni della presente scheda.
• Durante il funzionamento dell’inserto, i tubi di scarico e la
porta raggiungono alte temperature (non toccare senza l’appo-
sito guanto).
• Non depositare oggetti non resistenti al calore nelle immedia-
te vicinanze dell’inserto.
• Non usare MAI combustibili liquidi per accendere l’inserto o
ravvivare la brace.
• Non occludere la presa d’aria esterna dell’inserto.
• Non bagnare l’inserto, non avvicinarsi alle parti elettriche con
le mani bagnate.
• Non inserire riduzioni sui tubi di scarico fumi.
• L’inserto deve essere installato in locali adeguati alla pre-
venzione antincendio e serviti da tutti i servizi (alimentazione
e scarichi) che l’apparecchio richiede per un corretto e sicuro
funzionamento.
• In caso di fallita accensione, NON ripetere l’accensione
prima di avere svuotato il crogiolo.
• ATTENZIONE:
IL PELLET SVUOTATO DAL CROGIOLO NON DEVE
ESSERE DEPOSITATO NEL SERBATOIO.
PRINCIPIO DI FUNZIONAMENTO
INPELLET 49 è un inserto che utilizza come combustibile il
pellet, la cui combustione è gestita elettronicamente.
Il combustibile (pellet) viene prelevato dal serbatoio di stoc-
caggio (A) e, tramite una coclea (B) attivata da motoriduttore
(C), viene trasportato nel crogiolo di combustione (D).
L’accensione del pellet avviene tramite aria calda prodotta
da una resistenza elettrica (E) e aspirata nel crogiolo tramite
l’estrattore fumi (F).
I fumi prodotti dalla combustione, vengono estratti dal focolare
tramite lo stesso estrattore fumi (F), ed espulsi dal bocchettone
ubicato nella zona alta dell’inserto (L).

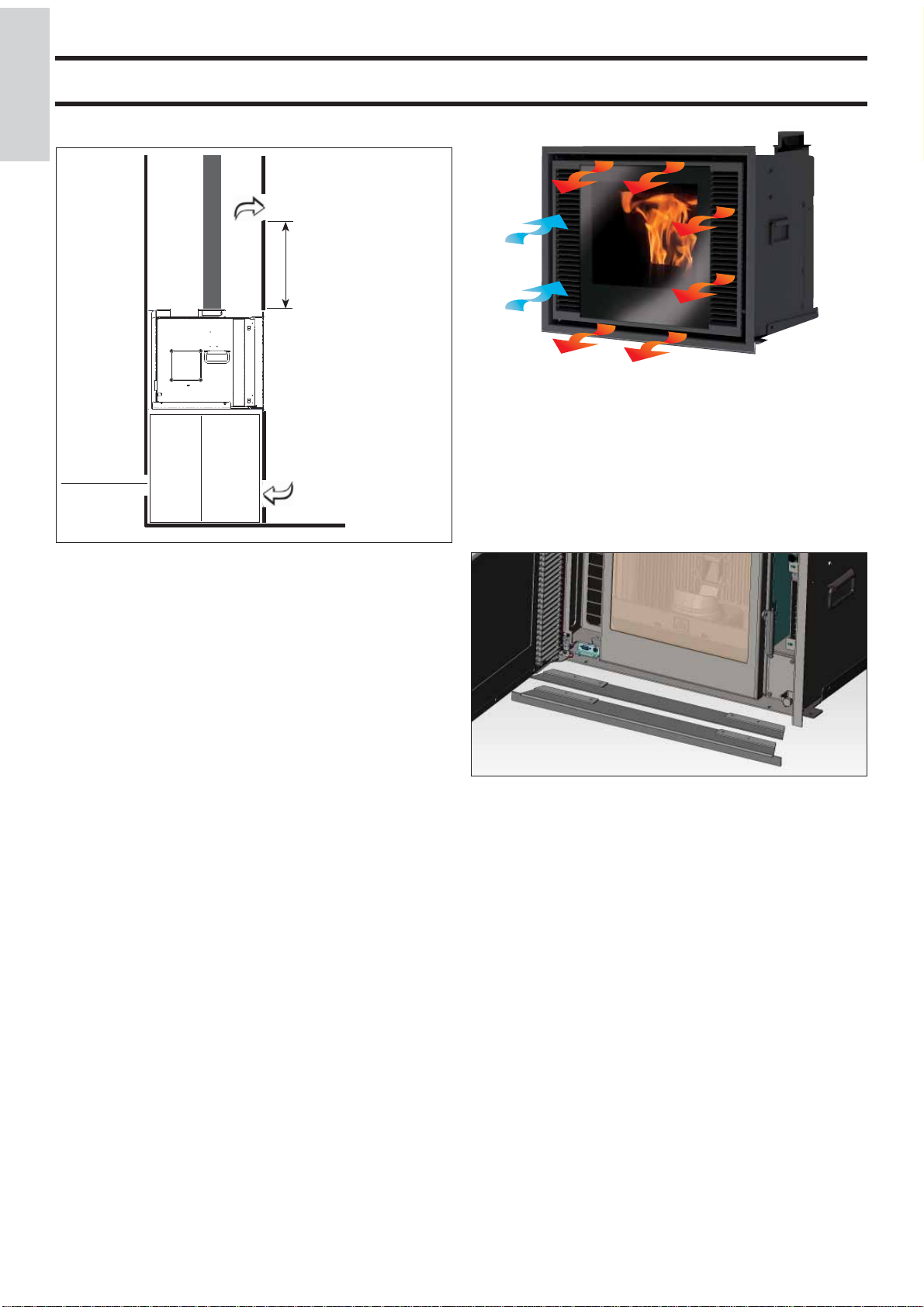

Attraverso le griglie sui lati del frontale (H), tramite i venti-
latori (G) viene prelevata aria ambiente che, fatta transitare
nell’intercapedine sul retro del focolare, si riscalda per poi
ritornare in ambiente.
Il serbatoio del combustibile (A) è ubicato nella parte posterio-
re dell’inserto.

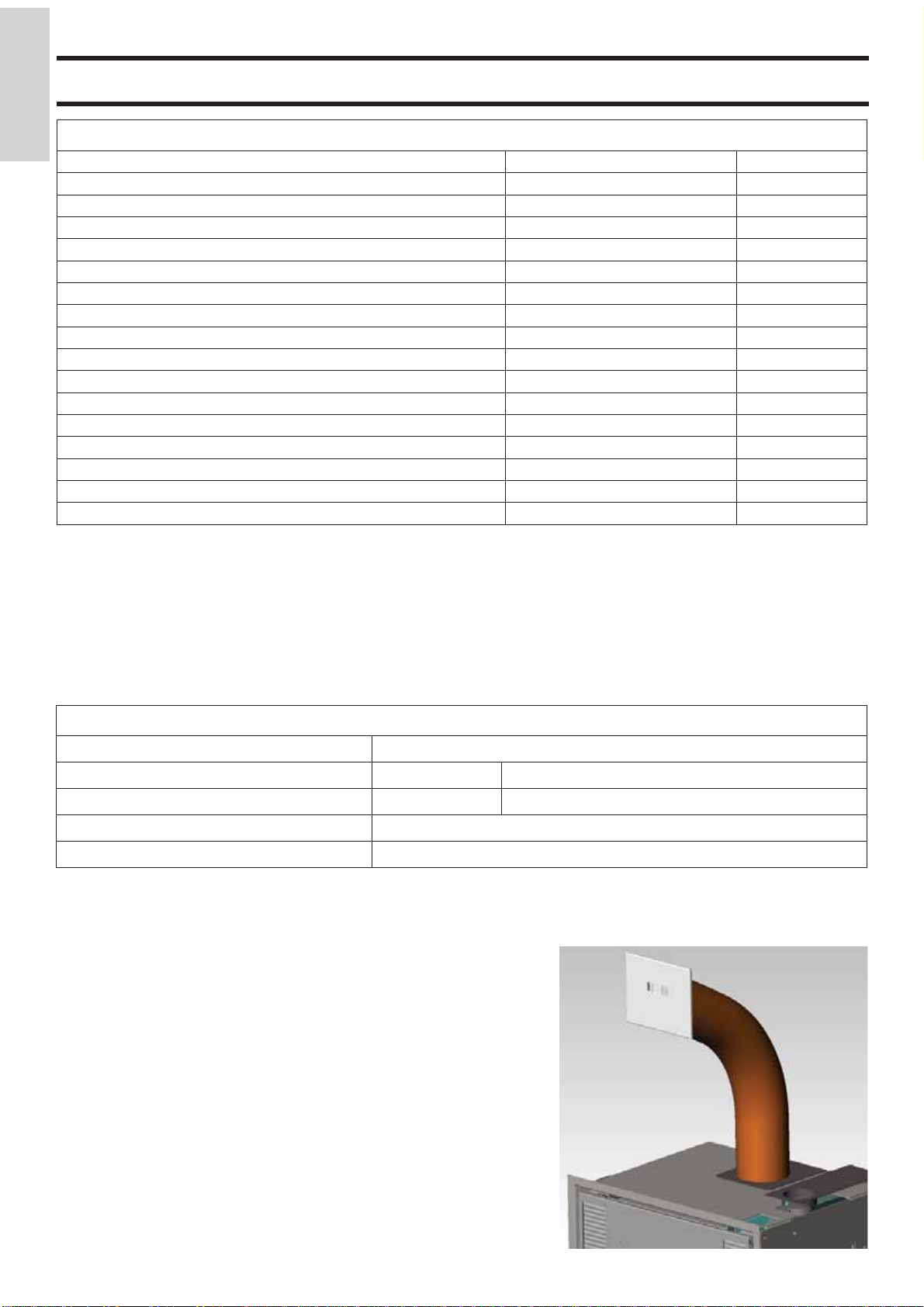

Il riempimento del serbatoio avviene attraverso un tubo flessi-
bile, completo di bocca di carico da applicare alla c/cappa (vedi
pag. 6), e da collegare al bocchettone (I), posto nella parte
superiore dell’inserto.
Il focolare, è realizzato con una struttura perimetrale in acciaio
rivestita inferiormente con pannelli in ghisa, chiusa frontalmen-
te da due antine sovrapposte.
- un’antina esterna in vetro ceramico
- un’antina interna in vetro ceramico a contatto con il fuoco.
(per l’apertura utilizzare l’apposito guanto termico).
La quantità di combustibile, l’estrazione fumi e l’alimentazione
dell’aria comburente, sono regolate tramite scheda elettronica
al fine di ottenere una combustione ad alto rendimento.

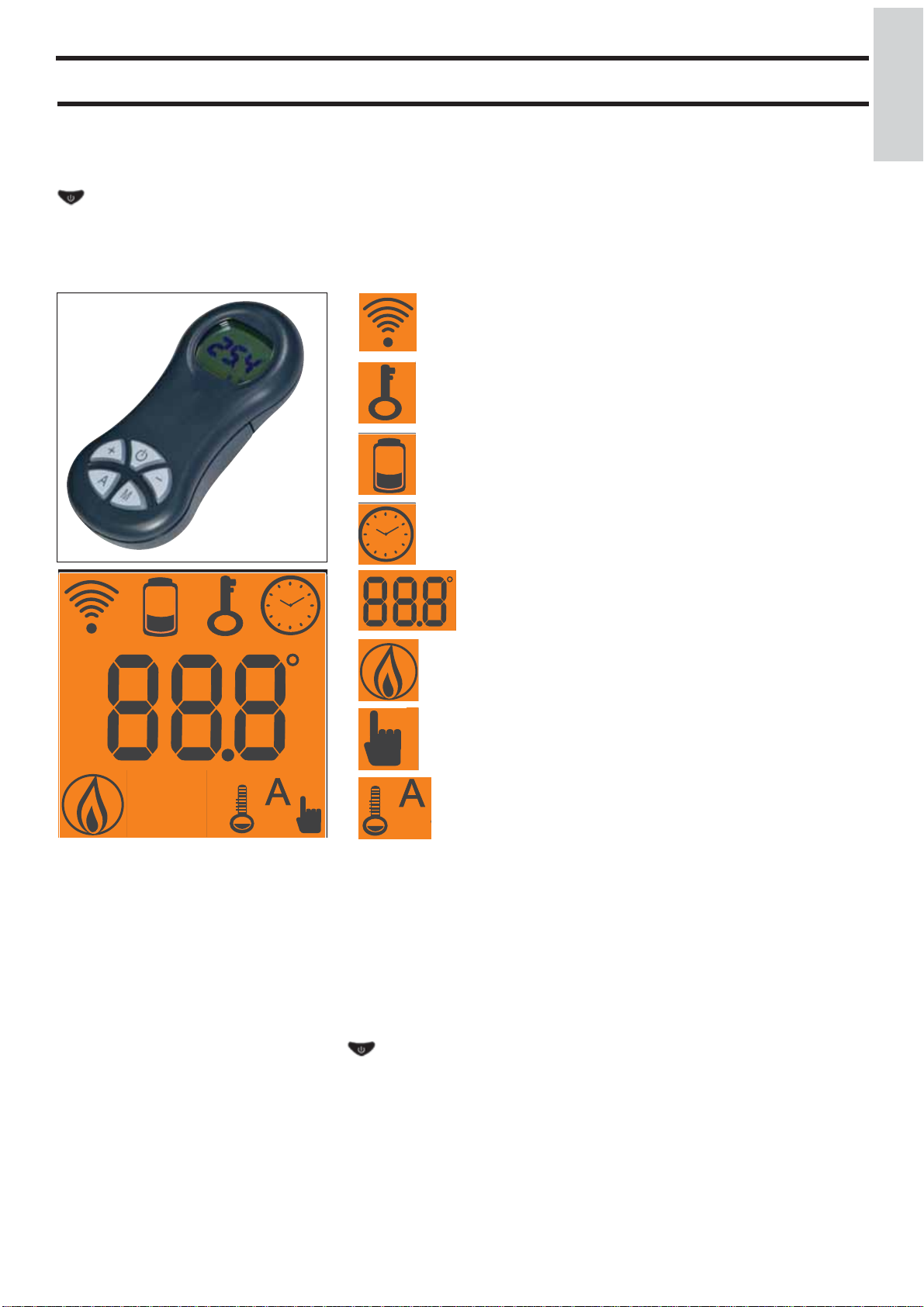

Tutte le fasi di funzionamento possono essere gestite tramite
radiocomando (in dotazione). In caso di rottura o smarrimento
del radiocomando, l’accensione e spegnimento e l’impostazio-
ne delle potenze di funzionamento potranno avvenire tramite
un pulsante di emergenza posto all’interno dell’inserto (vedi
pag.16).
L
A
B
C
D
EF
G
H
I

- 4 -
ITALIANO
DIMENSIONI
FRONTE RETRO
FIANCO PIANTA
diametro : 6 millimetri
lunghezza massima : 40 mm
umidità massima : 8 %
resa calorica : 4300 kcal/kg almeno
L’uso di pellet con diverse caratteristiche implica la necessità
di una specifica taratura della termostufa, analoga a quella che
fa il CAT (centro assistenza tecnica) alla 1° accensione.
L’uso di pellet non idonei può provocare: diminuzione del
rendimento; anomalie di funzionamento; blocchi per intasa-
mento, sporcamento del vetro, incombusti, …
Una semplice analisi del pellet può essere condotta visivamente:
Buono: liscio, lunghezza regolare, poco polveroso.
Scadente: con spaccature longitudinali e trasversali, molto
polveroso, lunghezza molto variabile e con presenza di
corpi estranei.
NOTA sul combustibile.
INPELLET 49 è progettata e programmata per bruciare pellet
di legno di diametro di 6 mm circa.
Il pellet è un combustibile che si presenta in forma di piccoli
cilindretti, ottenuti pressando segatura, ad alti valori, senza
uso di collanti o altri materiali estranei.
E’ commercializzato in sacchetti da 15 Kg.
Per NON compromettere il funzionamento della termostufa è
indispensabile NON bruciarvi altro.
L’impiego di altri materiali (legna compresa), rilevabile da
analisi di laboratorio, implica la decadenza della garanzia.
Edilkamin ha progettato, testato e programmato i propri pro-
dotti perché garantiscano le migliori prestazioni con pellet
delle seguenti caratteristiche:
Presa aria
esterna
Ø 50 mm
Uscita fumi
Ø 80 mm

- 5 -
ITALIANO
APPARATI ELETTRONICI
PORTA AUX/RS485
(collegamento tramite cavo per porta seriale optional cod.
640560)
Si tratta di un contatto pulito, privo di potenziale, utile per il
collegamento di un combinatore telefonico o altri dispositivi
di controllo a mezzo di cavo optional.
BATTERIA TAMPONE
Sulla scheda elettronica è presente una batteria tampone (tipo
CR 2032 da 3 Volt).
Il suo malfunzionamento (non considerabile difetto di pro-
dotto, ma normale usura) viene indicato con scritta “Control.
batteria”.
Per maggiori riferimenti all’occorenza, conttatare il CAT che
ha effettuato la 1° accensione o il rivenditore.
DISPOSITIVI di SICUREZZA
• TERMOCOPPIA:
posta sullo scarico fumi ne rileva la temperatura. In funzione
dei parametri impostati controlla le fasi di accensione, lavoro
e spegnimento.
• SENSORE FLUSSO ARIA:
posto nel canale d’aspirazione, interviene quando il flusso
dell’aria comburente non è corretto, con conseguenti problemi
di depressione nel circuito fumi.
• TERMOSTATO DI SICUREZZA (150 °C):
Interviene nel caso in cui la temperatura all’interno dell’inser-
to è troppo elevata. Blocca il caricamento del pellet provocan-
do lo spegnimento dell’inserto.
• SONDA RILEVAMENTO TEMP. AMBIENTE:
posta su radiocomando, in alternativa può essere collegata alla
scheda elettronica posta all’interno dell’inserto.

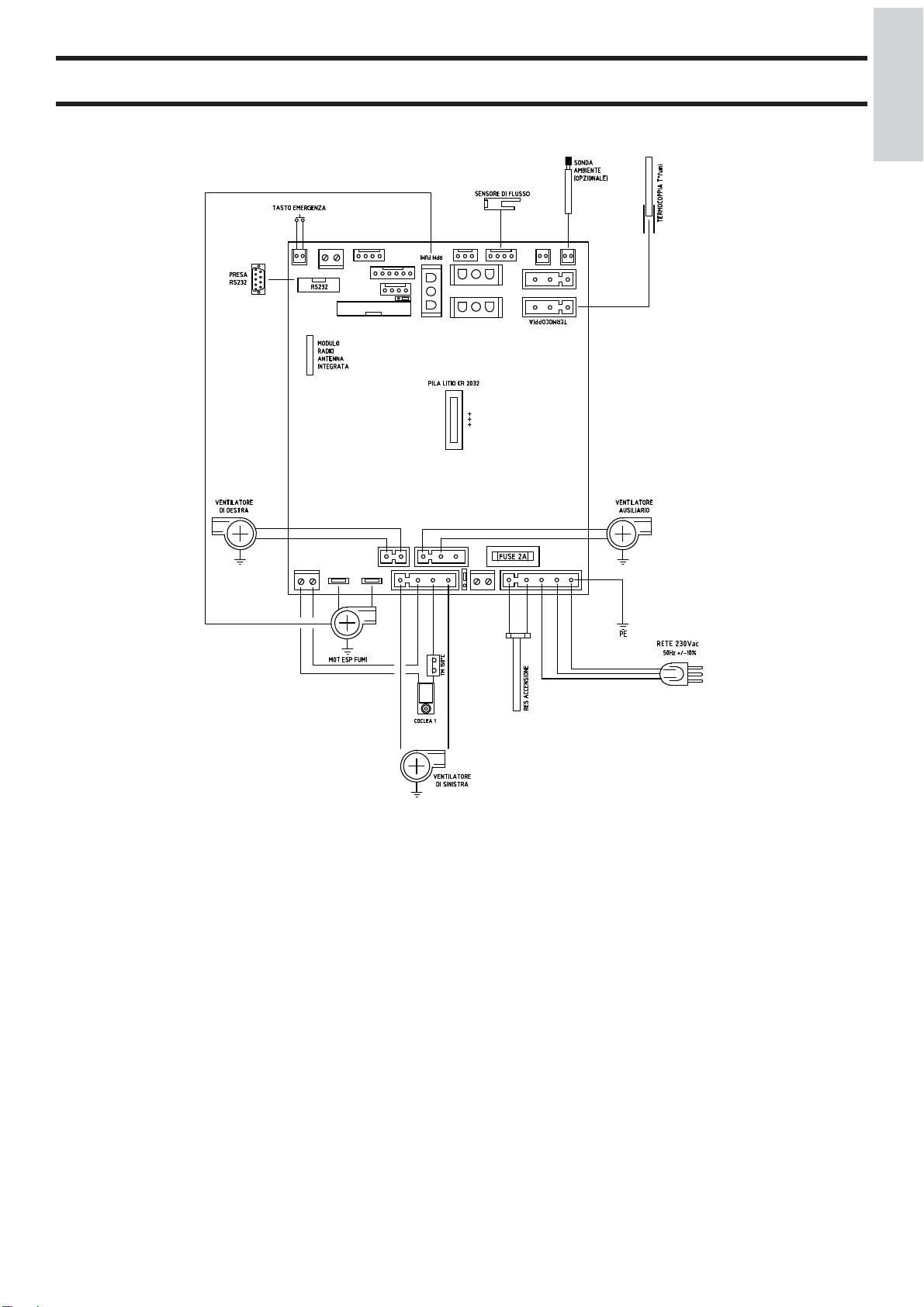

SCHEDA ELETTRONICA

- 6 -
ITALIANO
CARATTERISTICHE
CARATTERISTICHE TERMOTECNICHE
Potenza nominale 6,5 kW
Rendimento potenza nominale 91,8 %
Emissione CO (13% O2) potenza nominale 45,9 ppm
Massa fumi potenza nominale 4,75 g/s
Potenza ridotta 1,9 kW
Rendimento potenza ridotta 90,8 %
Emissione CO (13% O2) potenza ridotta 386,7 ppm
Massa fumi potenza ridotta 2,46 g/s
Massima sovratemperatura fumi 130 °C
Tiraggio minimo 12 Pa
Autonomia min/max 4,5 / 14 ore
Consumo combustibile min/max 0,5 / 1,5 kg/h
Capacità serbatoio 10 kg
Volume riscaldabile * 170 m³
Peso con imballo 157 kg
Diametro condotto fumi (maschio) 80 mm
Diametro condotto presa aria (maschio) 50 mm
* Il volume riscaldabile è calcolato un isolamento della casa come da L 10/91 e successive modifiche e una richiesta di calore di
33 Kcal/m³ ora.
* E’ importante tenere in considerazione anche la collocazione dell’inserto nell’ambiente da scaldare.
N.B.
1) tenere in considerazione che apparecchiature esterne possono provocare disturbi.
2) attenzione: interventi su componenti in tensione, manutenzioni e/o verifiche devono essere fatte da personale qualificato.
(Prima di effettuare qualsiasi manutenzione, disinserire l’apparecchio dalla rete di alimentazione elettrica)
CARATTERISTICHE ELETTRICHE
Alimentazione 230Vac +/- 10% 50 Hz
Potenza assorbita media 120 W
Potenza assorbita in accensione 400 W
Frequenza radiocomando onderadio 2,4 GHz
Protezione su scheda elettronica * Fusibile 2AT, 250 Vac 5x20
I dati sopra riportati sono indicativi.
EDILKAMIN s.p.a. si riserva di modificare senza preavviso i prodotti per migliorarne le prestazioni.
CARICAMENTO DEL PELLET
Il riempimento del serbatoio avviene attraverso il portello (P) del caricatore,
fissato sulla controcappa.
Il portello è tenuto chiuso da una calamita; per aprire/chiudere utilizzare i fori
posti sullo stesso.
Versare il pellet direttamente dal sacco (metà sacco circa) o attraverso una
sessola (paletta, fornita).
Controllare che tutto il pellet versato abbia raggiunto il serbatoio senza essersi
bloccato lungo il tubo flessibile e proseguire versando l’altra metà del sacco.
P

- 7 -
ITALIANO

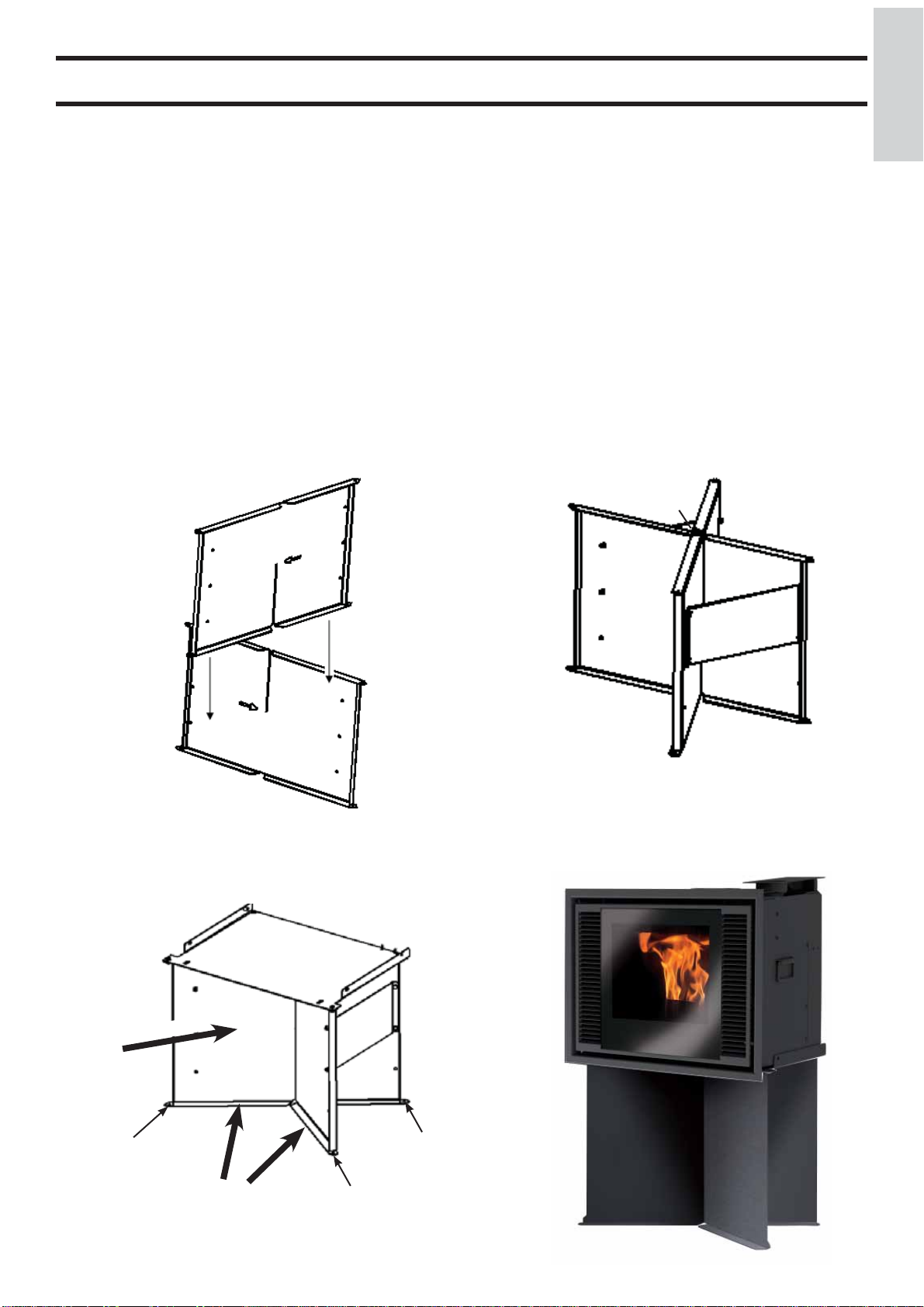

SUPPORTO OPTIONAL
1) Assemblare le due pareti verticali (ambidestre) secondo figura n° 1.
La freccia incisa sulle pareti indica il verso dal retro verso il fronte.
2) Montare sulle pareti verticali le due alette di rinforzo (A) fissandole con i bulloni in dotazione (fig. n° 2).
3) Posizionare la piastra di appoggio (P) sulle pareti assemblate e bloccarla rigidamente mediante i n°4 bulloni in dotazione (fig.
n° 3).
4) OBBLIGATORIAMENTE è prescritto di fissare il supporto al pavimento tramite i n°4 tasselli in dotazione (B -fig. n° 3).
Il non rispetto di quanto sopra, può provocare il ribaltamento di INPELLET 49 con possibili gravi danni per l’utilizzatore.
SOLO dopo il fissaggio a pavimento è possibile porre INPELLET 49 sopra il supporto.
N.B.: per un corretto montaggio, posizionare le pareti in modo che le frecce incise sulle stesse non siamo visibili sul lato
frontale, ma risultino entrambe nella parte posteriore.
Inoltre le pieghe delle pareti dovranno essere rivolte verso il fronte del supporto (fig. 3).
A
B
AA
B
B
12
3
lato frontale
pieghe verso il fronte
P

- 8 -
ITALIANO
MONTAGGIO E INSTALLAZIONE (CAT -
centro assistenza tecnica abilitato)
Per quanto non espressamente riportato, in ogni nazione fare
riferimento alle norme locali. In Italia fare riferimento alla
norma UNI 10683, nonché ad eventuali indicazioni regionali o
delle ASL locali. In caso di installazione in condominio o case
di proprietà comune, chiedere parere preventivo all’ammini-
stratore.
VERIFICA DI COMPATIBILITA’ CON ALTRI
DISPOSITIVI
L’inserto NON deve essere installato nello stesso ambiente in
cui si trovano estrattori, apparecchi da riscaldamento tipo B e
comunque altri dispositivi che mettano in depressione il locale
(riferimento UNI 10683).
VERIFICA ALLACCIAMENTO ELETTRICO
(posizionare la spina in un punto accessibile)
L’inserto è fornito di un cavo di alimentazione elettrica da
collegarsi ad una presa di 230V 50 Hz, preferibilmente con
interruttore magnetotermico. Variazioni di tensione superiori
al 10% possono compromettere l’inserto. L’impianto elettri-
co deve essere a norma; verificare in particolare l’efficienza
del circuito di terra. La linea di alimentazione deve avere una
sezione adeguata alla potenza dell’apparecchiatura.
La non efficienza del circuito di terra provoca mal funziona-
mento di cui Edilkamin non si può far carico.
DISTANZE DI SICUREZZA PER ANTINCEN-
DIO E POSIZIONAMENTO
Per il corretto funzionamento l’inserto deve essere posizionato
in bolla.
Verificare la capacità portante del pavimento.
L’inserto deve essere installato nel rispetto delle seguenti con-
dizioni di sicurezza:
- distanza minima sui lati e sul retro di 40 cm dai materiali
mediamente infiammabili
- davanti al termocaminetto non possono essere collocati mate-
riali facilmente infiammabili a meno di 80 cm
- se l’inserto è installato su un pavimento infiammabile deve
essere interposta una lastra di materiale isolante al calore che
sporga almeno 20 cm sui lati e 40 cm sul fronte.
Se non risultasse possibile prevedere le distanze sopra indicate,
è necessario mettere in atto provvedimenti tecnici ed edili per
evitare ogni rischio di incendio.
In caso di collegamento con parete in legno o altro materiale
infiammabile, è necessario coibentare il tubo di scarico fumi
con fibra ceramica o altro materiale di pari caratteristiche.
PRESA D’ARIA
É necessario che venga predisposta dietro l’inserto una presa
d’aria comunicante con l’esterno, di sezione utile minima di
80 cm² , tale che garantisca all’inserto sufficiente aria per la
combustione, senza creare fenomeni di depressione nel locale
di installazione.
Sul retro di INPELLET 49 è predisposta un bocchettone di
diametro cm 5 per realizzare una presa d’aria collegata diret-
tamente con l’esterno mediante tubazione. La tubazione deve
essere di lunghezza inferiore a 1 metro e non deve presentare
curve e deve terminare con una protezione dal vento.
N.B.:
Anche in caso di collegamento diretto deve essere comun-
que realizzata anche una ulteriore presa d’aria che metta in
comunicazione il locale di installazione con l’esterno.
INSTALLAZIONE
A: canna fumaria interna fino al tetto
B: canna fumaria in muratura esterna
C: canna fumaria in muratura interna
D: canna fumaria in acciaio esterna (per
questa installazione è necessario che la
canna fumaria sia a doppia parete e ben
coibentata per tutta la sua lunghezza)
COMIGNOLO
Le caratteristiche fondamentali sono:
- sezione interna alla base uguale a quella della canna fumaria
- sezione di uscita non minore del doppio di quella della canna
fumaria
- posizione in pieno vento, al di sopra del colmo tetto ed al di
fuori delle zone di reflusso.
SCARICO FUMI
Il sistema di scarico deve essere unico per l’inserto (non si
ammettono scarichi in canna fumaria comune con altri disposi-
tivi).
Lo scarico dei fumi avviene dal tubo di diametro 8 cm posto
sul coperchio.
Lo scarico fumi del
l’inserto deve essere collegato con l’esterno
utilizzando tubi in acciaio o neri certificati EN 1856. Il tubo
deve essere sigillato ermeticamente.
Per la tenuta dei tubi e il loro eventuale isolamento è necessario
utilizzare materiali resistenti alle alte temperature (silicone o
mastici per alte temperature). L’unico tratto orizzontale am-
messo può avere lunghezza fino a 2 m. E’possibile un numero
di curve a 90° fino a due. E’necessario (se lo scarico non si
inserisce in una canna fumaria) un tratto verticale e un termina-
le antivento (riferimento UNI 10683).
Il condotto verticale può essere interno o esterno.
Se il canale da fumo è all’esterno deve essere coibentato.
Se il canale da fumo (tratto di tubo che va dal
l’inserto alla
canna fumaria) si inserisce in una canna fumaria, questa deve
essere autorizzata per combustibili solidi e se più grande di ø
150 mm, è necessario risanarla intubandola con tubi di sezione
e materiali idonei (es. acciaio ø 80 mm).
Tutti i tratti del condotto fumi devono essere ispezionabili;
Nel caso non sia smontabile deve presentare aperture di ispe-
zione per la pulizia.

- 9 -
ITALIANO
INSTALLAZIONE
INSTALLAZIONE CARICATORE
DEL PELLET
N.B.:
• La bocca di carico può essere installata sul frontale, sul lato
destro oppure sul lato sinistro della controcappa.
• E’ obbligatorio accorciare il tubo caricamento pellet (for-
nito con lunghezza 80 cm), a seconda del posizionamento del
focolare, in modo tale che rimanga ben teso, per facilitare
la discesa del pellet nel serbatoio.
• Prima di realizzare la chiusura totale della controcappa
eseguire una prova di carico del pellet per accertare la
corretta discesa.
• E’ obbligatorio prevvedere un corretto isolamento del tubo
di carico che comunque non deve risultare a contatto con il
canale da fumo.
1° fase
INSTALLAZIONE DELLA BOCCA DI CARICO CON
PORTELLO (fig. 1 e 2).
• Costruire solo la parete frontale o laterale della controcappa,
sulla quale dovrà essere applicata la bocca di carico;
La controcappa dovrà essere completata solo dopo aver
verificato il corretto funzionamento di tutto il sistema di
caricamento.
• Eseguire un foro di dim. 18,5 x 18,5 cm.
• Fissare la bocca di carico alla controcappa tramite le viti auto-
filettanti in dotazione, utilizzando i fori presenti sul telaio della
stessa; rinforzare il cartongesso applicando sul retro dei profili
metallici (Afig. 2).
2° fase
INSTALLAZIONE DEL TUBO DI CARICO (fig. 2 e 3).
• Fissare il tubo flessibile al bocchettone sulla bocca di carico
tramite le fascette in dotazione (fig. 2)
• Tagliare il tubo a misura e calzare il terminale del tubo stesso
al collare della staffa di centraggio (Efig. 3 a lato e fig. 5 a pag.
11) e fissarlo tramite le fascette in dotazione.
3° fase
COMPLETAMENTO DELLA CONTROCAPPA
Prima di realizzare il completamento della controcappa
eseguire una prova di carico del pellet per accertare la scor-
revolezza necessaria per una corretta discesa.
fig. 2
fig. 3
E
BOCCA DI
CARICO
A
A
TUBO DI
CARICO
RINFORZI
METALLICI
fig. 1

- 10 -
ITALIANO
INSTALLAZIONE
SCHEMA REALIZZAZIONE ASOLA DI FISSAGGIO DELLA BOCCA CON
PORTELLO CARICATORE PELLET (misure indicative)
SMONTAGGIO E SISTEMA DI REGOLAZIONE ANTINA ESTERNA
Smontaggio antina esterna:
Allentare la vite (1 - fig. A) rimuovere la piastrina di bloccaggio (2 - fig. B) sfilare l’antina esterna, sollevandola verso l’alto.
Regolazione antina esterna:
Tramite le viti a brugola poste sulla cornice interna (3 - fig. C - D) è possibile regolare l’allineamento dell’antina esterna con la
cornice esterna.
fig. A fig. B fig. C
12
3
fig. D
3
1

- 11 -
ITALIANO
INSTALLAZIONE
KIT DI FACILITAZIONE PER INSTALLAZIONE
• Composizione:
B) piastra di base
C) staffa centraggio canale da fumo
E) staffa centraggio tubo carico pellet
Assemblare il kit di facilitazione come in figura 5.
• Nel caso di inserimento in caminetti esistenti è consigliato
di intubare la canna fumaria esistente con una in acciaio di
diametro 80 mm.
Sempre nello stesso caso è indispensabile intasare completa-
mente l’intercapedine risultante tra la nuova canna in acciaio
e la vecchia in muratura con più strati di materassino in fibra
ceramica o materiale equivalente (vedi fig. 8 punto G)
• Installare la piastra di base (B) del kit nella posizione che
dovrà avere INPELLET 49 (fig. 4).
Fissare la piastra (B) con i bulloni in dotazione.
• Calzare la canna fumaria sul collare della staffa (C) appog-
giandolo sulla apposita vite (*) (fig. 5).
• Calzare il tubo di carico pellet sul collare della staffa (E fig. 5
a lato e fig. 3 a pag. 9) fissandolo con la fascetta in dotazione.
• Posizionare INPELLET 49 facendolo scorrere sulla piastra
(B) fino a fine corsa (fig. 6).
• Agendo attraverso l’apertura (H) prevista sul top di INPEL-
LET 49, togliere la vite di appoggio (*) e innestare il canale da
fumo sul bocchettone uscita fumi (F), bloccandolo con la stessa
vite (*) e sigillare con mastice per alte temperature (fig. 7).
B
C
D
*
H
F
*
E
fig. 5
fig. 7
G
fig. 8
B
fig. 4
C
B
fig. 6

- 12 -
ITALIANO
INSTALLAZIONE
NOTE SUL MONTAGGIO DEL RIVESTIMENTO
Nel caso di utilizzo di un rivestimento prefabbricato Edilkamin,
per definire l’esatto posizionamento di INPELLET 49 è impor-
tante verificare il modello del rivestimento previsto.
In base al rivestimento prescelto, la collocazione dell’inserto
dovrà essere eseguita in modo differente (consultare le istruzio-
ni di montaggio contenute nella confezione di ciascun rivesti-
mento).
Durante l’installazione verificare sempre piombo e livello.
RIVESTIMENTI, CONTROCAPPE E LORO
AREAZIONI
Prima di installare il rivestimento verificare la corretta funzio-
nalità dei collegamenti, dei comandi e tutte le parti in movi-
mento dell’inserto.
La verifica va eseguita a INPELLET 49 acceso ed a regime per
alcune ore, prima di installare il rivestimento al fine di poter
eventualmente intervenire.
Di conseguenza, le operazioni di finitura, quali ad esempio
(costruzione della controcappa, montaggio del rivestimento,
esecuzione di lesene, tinteggiature, ecc.) vanno eseguite a col-
laudo ultimato con esito positivo.
Edilkamin non risponde quindi degli oneri derivati sia da inter-
venti di demolizione che di ricostruzione anche se conseguenti
a lavori di sostituzioni di eventuali pezzi dell’inserto difettosi.
Le eventuali parti in legno del rivestimento devono essere
protette da pannelli ignifughi, non presentare punti di con-
tatto con l’inserto, ma essere opportunamente distanziate
da quest’ultimo almeno 1 cm ca. per consentire un flusso di
aria che impedisca accumulo di calore.
- LA CONTROCAPPA PUÒ ESSERE REALIZZATA
CON PANNELLI IGNIFUGHI IN CARTONGESSO O
LASTRE IN GESSO
- DURANTE LA REALIZZAZIONE DEVONO ESSERE
PREVISTE LE GRIGLIE DI AREAZIONE PER EVI-
TARE EVENTUALI ECCESSI DI TEMPERATURA
ALL’INTERNO DELLA STESSA (fig. 9)
Durante la realizzazione del rivestimento è fondamentale
garantire il ripristino dell’aria di combustione per evitare
fenomeni di depressione nell’ambiente di installazione (vedi
capitolo presa aria esterna a pag. 8).
Oltre a quanto sopra, tenere in considerazione quanto indi-
cato dalla norma UNI 10683/2005 ai paragrafi4.4 e 4.7
“coibentazione, finiture, rivestimenti e raccomandazioni di
sicurezza”
N.B: PER UNA CORRETTA INSTALLAZIONE
*E’ obbligatorio prevedere due griglie di aerazione (superficie
maggiore di 300 cm²) una prima ad una quota inferiore a quella
del piano fuoco ed una seconda ad una quota maggiore di 30
cm rispetto al profilo superiore della bocca.
Tali griglie evitano accumulo di calore all’interno che quindi
viene recuperato per contribuire a riscaldare il locale di instal-
lazione
* Griglia aerazione
interno controcappa
presa aria
esterna * Entrata aria di
ricircolo
30 cm
fig. 9
PROFILO METALLICO DI FINITURA (in dotazione)
Secondo necessità, dopo aver aperto l’antina esterna, è possi-
bile montare, sulla base inferiore della struttura, il profilo me-
tallico di finitura “angolare” (X - per rivestimenti a “cornice” o
con cartongesso) oppure il profilo metallico di finitura “piatto”
(Y - per rivestimenti “classici”) fissandoli con viti in dotazione
(vedi fig. 10). X
fig. 10
Y

- 13 -
ITALIANO
RADIOCOMANDO
Serve per gestire tutte le funzioni per l’utilizzo.
- icona lampeggiante: radiocomando in ricerca di rete
- icona fissa: radiocomando con collegamento attivo
batteria scarica (n°3 pile alkaline mini stilo AAA)
tastiera bloccata (premere “A” e “M” in contemporanea per
qualche secondo per bloccare o sbloccare la tastiera)
programmazione attivata
display alfanumerico composta da 16 cifre disposte in due righe
da 8 cifre ciascuna
- icona lampeggiante: Inserto in fase di accensione
- icona fissa: Inserto in fase di lavoro
funzione di regolazione manuale (appare sul display il valore
della potenza di lavoro)
funzione automatica
(appare sul display il valore della temperatura)
ISTRUZIONI D’USO
Legenda tasti e display:
: per accendere e spegnere (per passare da radiocomando stand by a radiocomando attivo)
+/- : per incrementare / decrementare le diverse regolazioni
A : per selezionare il funzionamento Automatico
M:
per selezionare il funzionamento Manuale e per accedere ai menù di controllo e programmazione
Sul display si visualizzano altre informazioni utili, oltre alle icone descritte sopra.
- Posizione Stand-by:
si visualizza la temperatura ambiente (20°C), i Kg di pellet rimasti (15Kg) nel serbatoio e l’ora corrente (15:33)
- Fase di lavoro manuale:
si visualizza la potenza impostata (Power 1), la temperatura ambiente (20°C), i Kg di pellet e l’autonomia residua (15Kg 21H)
- Fase di lavoro automatica:
si visualizza la temperatura impostata (Set 22°C), la temperatura ambiente (20°C), i Kg di pellet e l’autonomia residua (15Kg
21H).
NON PREMERE PIU’ VOLTE IL TASTO .
N.B.: Se il radiocomando non viene utilizzato per alcuni secondi, il dispaly si oscura, perchè viene attivata la funzione di rispar-
mio energetico. Il display si riattiva premendo un tasto qualsiasi.

- 14 -
ITALIANO
ISTRUZIONI D’USO
1° Accensione/Collaudo a cura del Centro Assistenza Tecnica autorizzato Edilkamin (CAT)
La messa in servizio deve essere eseguita come prescritto dalla norma UNI 10683 punto 3.21.
Detta norma indica le operazioni di controllo da eseguire sul posto, finalizzate ad accertare il corretto funzionamento del sistema.
Prima di accendere.
1° Accensione: rivolgersi al CAT, centro assistenza tecnica di zona autorizzato Edilkamin (per informazioni consultare il Rivendi-
tore o il sito www.edilkamin.com), che tarerà l’inserto in base alle condizioni di installazione.
La mancata accensione da parte di un C.A.T. autorizzato Edilkamin provoca la decadenza della garanzia.
Durante le prime accensioni si potranno sviluppare leggeri odori di vernice che scompariranno in breve tempo.
Prima di accendere è necessario verificare:
• La corretta installazione
• L’alimentazione elettrica.
• La corretta chiusura della porta.
• La pulizia del crogiolo
• Indicazione di stand by sul display del radiocomando: ora (fissa sul display), temperatura ambiente e riserva (o kg di pellet pre-
senti nel serbatoio) lampeggianti alternati sul display.
Riempimento coclea.
Al primo utilizzo o in caso di svuotamento completo del serbatoio del pellet, per riempire la coclea premere contemporaneamente
i tasti “+” e “–” dal radiocomando, per qualche secondo; dopo di che, lasciati i tasti, a display compare la
scritta “RICARICA”.
L’operazione è da eseguirsi prima dell’accensione se l’inserto si è fermato per esaurimento pellet, a fine operazione
svuotare il crogiolo prima di accendere.
E’ normale che nel serbatoio resti una quantità residua di pellet che la coclea non riesce ad aspirare.
Accensione automatica
Ad inserto in stand by, premendo per 2” il tasto , sul radiocomando, si avvia la procedura di accensione e viene visualizzata
la scritta “Avvio”, contemporaneamente ha inizio un conto alla rovescia in secondi (da 1020 a 0). La fase di accensione non è
tuttavia a tempo predeterminato: la sua durata è automaticamente abbreviata se la scheda rileva il superamento di alcuni test. Dopo
circa 5 minuti compare la fiamma.
Accensione manuale
In casi di temperatura sotto i 3°C che non permetta alla resistenza elettrica di arroventarsi a sufficienza o di temporanea non fun-
zionalità della resistenza stessa, è possibile usare per l’accensione della “diavolina”.
Introdurre nel crogiolo un pezzetto di “diavolina” ben accesa, chiudere la porta e premere dal radiocomando.
REGOLAZIONE POTENZA
• Funzionamento manuale da radiocomando
A inserto in funzione, premendo una volta il tasto “M” sul radiocomando viene visualizzata a display la scritta “POTENZA P”
(con indicazione della potenza in cui l’inserto sta lavorando), premendo i tasti “+” o “–” è possibile incrementare o decrementare
la potenza di lavoro dell’inserto (da “POTENZA P1” a “POTENZA P5” ).
• Funzionamento automatico da radiocomando
Premendo il tasto “A” si commuta a funzionamento automatico regolando la temperatura che si vuole raggiungere nel locale (per
impostare la temperatura da 5°C a 35°C utilizzare i tasti “+” e “–” e l’inserto regola la potenza di lavoro per raggiungere la tempe-
ratura impostata. Se si imposta una temperatura inferiore a quella del locale, l’inserto rimarrà in “POTENZA P1”.
Spegnimento
A inserto funzionante premendo per 2” il tasto dal radiocomando si avvia la procedura di spegnimento sul display viene
visualizzato il conto alla rovescia da 9 a 0 (per un totale di 10 minuti).
La fase di spegnimento prevede:
• Interruzione caduta pellet.
• Ventilazione al massimo.
• Motore espulsione fumi al massimo.
Non staccare mai la spina durante la fase di spegnimento.
OPERAZIONI EFFETTUABILI SOLO CON RADIOCOMANDO
Regolazione orologio
Premendo per 2” il tasto “M” si accede al Menù “Orologio” che consente di impostare l’orologio interno alla scheda elettronica.
Premendo successivamente il tasto “M”, appaiono in sequenza e possono essere regolati i seguenti dati:
Giorno, Mese, Anno, Ora, Minuti, Giorno della settimana.

- 15 -
ITALIANO
ISTRUZIONI D’USO
La scritta SALVATAGGIO?? da confermare con “M” permette di verificare l’esattezza delle operazioni compiute prima di con-
fermarle (viene allora visualizzato sul display la scritta Salvataggio).
Programmatore orario settimanale
Premendo per 2 secondi il tasto “M” dal radiocomando si accede alla regolazione dell’orologio e premendo il tasto “+” si accede
alla funzione di programmazione oraria settimanale, identificata sul display con la descrizione “PROGRAM. ON/OFF”.
Questa funzione permette di impostare un numero di accensioni e spegnimenti al giorno (fino a un massimo di tre) in ognuno dei
giorni della settimana.
Confermando a display col tasto “M” appare una delle seguenti possibilità:
NO PROG ( nessun programma impostato)
PROGRAMMA GIORN. (unico programma per tutti i giorni)
PROGRAMMA SETT. (programma specifico per ogni singolo giorno)
Con tasti “+” e “–” si passa da un tipo di programmazione all’atro.
Confermando col tasto “M” l’opzione “PROGRAMMA GIORN.” si accede alla scelta del numero di programmi (accensioni/spe-
gnimenti) eseguibili in un giorno.
Utilizzando “PROGRAMMA GIORN.” il programma/i impostato/i sarà lo stesso per tutti i giorni della settimana.
Premendo successivamente il tasto “+” si possono visualizzare:
- NO PROG.
- 1° progr. (una accensione e uno spegnimento al giorno), 2° progr. (idem), 3° progr. (idem)
Usare il tasto “–” per visualizzare in ordine inverso.
Se si seleziona 1° programma viene visualizzata l’ora della accensione.
A display compare: 1 “ACCESO” ore 10; con il tasto “+” e “–” si varia l’ora e si conferma col tasto “M”.
A display compare: 1 “ACCESO” minuti 30; con il tasto “+” e “–” si variano i minuti e si conferma col tasto “M”.
Analogamente per il momento dello spegnimento da programmare e per le successive accensioni o spegnimenti
Si conferma premendo “M” all’apparizione della scritta SALVATAGGIO?? sul display.
Confermando “PROGRAMMA SETT. ” si dovrà scegliere il giorno nel quale eseguire la programmazione:
1 Lu ; 2 Ma; 3 Me; 4 Gi; 5 Ve; 6 Sa; 7 Do
Una volta selezionato il giorno, utilizzando i tasti “+” e “–” e confermando col tasto “M”, si proseguirà con la programmazione
con la stessa modalità con la quale si esegue un “PROGRAMMA GIORN.”, scegliendo per ogni giorno della settimana se attivare
una programmazione stabilendone numero di interventi ed a quali orari.
in caso di errore in qualunque momento della programmazione si può uscire dal programma senza salvare premendo tasto , a
display comparirà NO SALVATAGGIO.
Variazione carico pellet
Premendo per due secondi il tasto “M” dal radiocomando e scorrendo le indicazioni del display con i tasti “+” e “–” , si incontra la
descrizione “Menù utente”, poi confermando appare la scritta “ADJ-PELLET e ADJ-TIRAGGIO”.
Se impostiamo “Autoreg. ON” il sistema regola in automatico la caduta del pellet, invece se impostiamo “Autoreg. OFF”
possiamo correggere manualmente la caduta del pellet, variandone la portata in termini percentuali (+/- 30 %).
Confermando questa funzione con il tasto menù si accede ad una regolazione del caricamento del pellet, diminuendo il valore
impostato si diminuisce il caricamento del pellet, incrementando il valore impostato si aumenta il caricamento del pellet. Questa
funzione può essere utile nel caso in cui sia cambiato il tipo di pellet per il quale è stato tarato l’inserto e sia quindi necessaria una
correzione del caricamento.
Se tale correzione non fosse sufficiente contattare il CAT, centro assistenza tecnica autorizzato Edilkamin, per stabilire il nuovo
assetto di funzionamento.
Nota sulla variabilità della fiamma: Eventuali variazioni dello stato della fiamma dipendono dal tipo di pellet impiegato, nonché
da una normale variabilità della fiamma di combustibile solido e dalle pulizie periodiche del crogiolo che la stufa automaticamente
esegue (NB:che NON si sostituiscono alla necessaria aspirazione a freddo da parte dell’utente prima dell’accensione).
SEGNALAZIONE RISERVA
L’inserto è dotato di funzione elettronica per il rilevamento del quantitativo di pellet residuo nel serbatoio.
Il sistema di rilevamento, integrato all’interno della scheda elettronica permette di monitorare in qualsiasi momento quante ore
e Kg mancano all’esaurimento pellet . È importante per il corretto funzionamento del sistema che durante la prima accessione (a
cura del CAT) venga eseguito il seguente procedimento.

- 16 -
ITALIANO
ISTRUZIONI D’USO

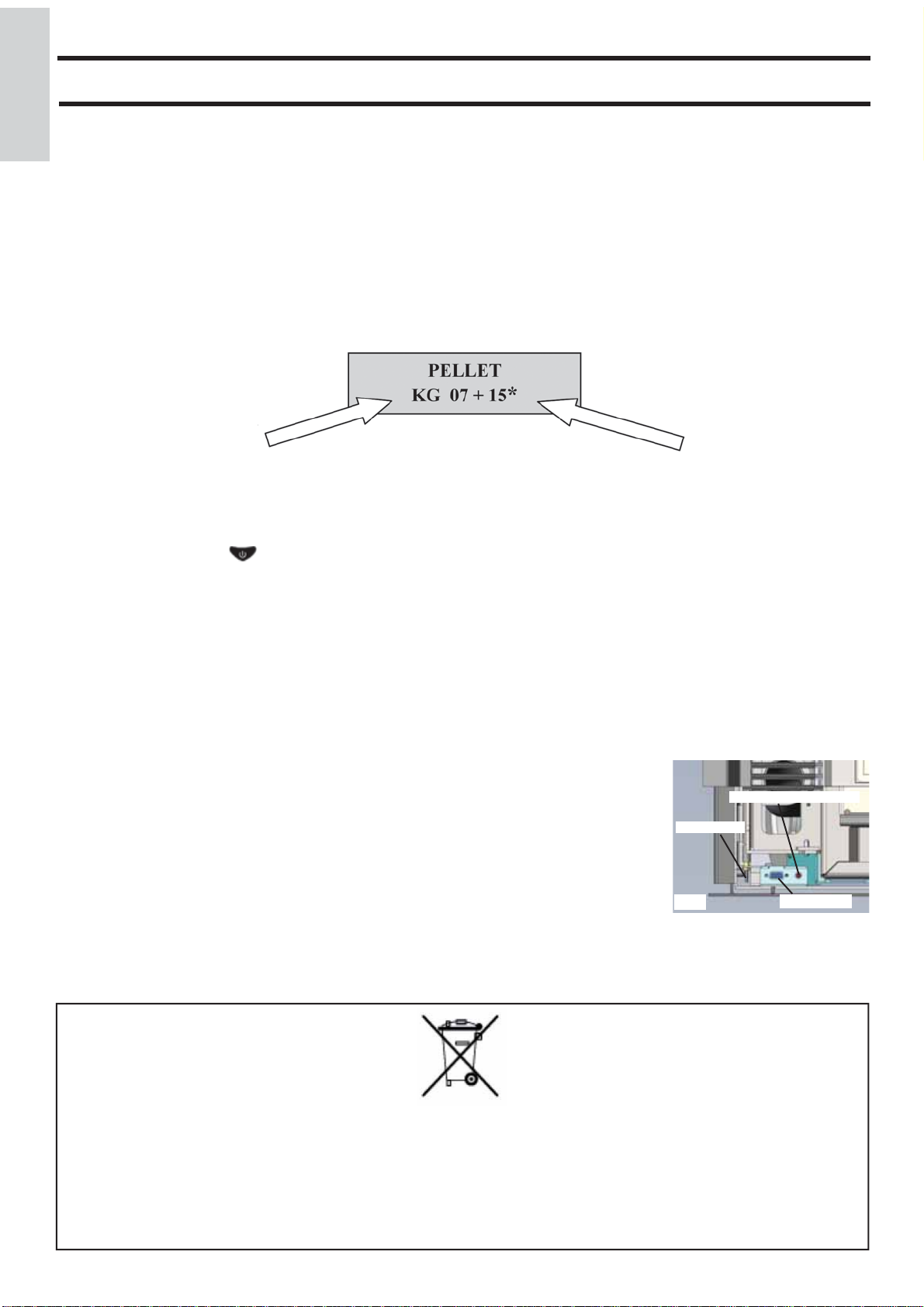

Sistema riserva pellet
Prima di attivare il sistema, è necessario caricare nel serbatoio un sacchetto di pellet e utilizzare l’inserto fino ad esaurimento del
combustibile caricato. Ciò al fine di ottenere un breve rodaggio del sistema.
Dopo di che è possibile riempire completamente il serbatoio e quindi mettere in funzione l’inserto.
Durante il funzionamento, nel momento in cui sarà possibile caricare un intero sacchetto da 15 Kg di pellet, apparirà a
display, lampeggiando ad intermittenza, la scritta “RISERVA”.
A questo punto dopo aver versato un sacchetto di pellet, è necessario inserire in memoria l’avvenuto carico dei 15 Kg.
A tal fine procedere come segue:
1. premere il tasto “M” (per circa 3-4 secondi) fino alla comparsa della scritta “OROLOGIO”.
2. premere il tasto “+” fino alla comparsa della scritta “RISERVA”.
3. premere il tasto “M” per la comparsa della seguente videata,
quindi con il tasto “+” portare la cifra (*) al valore pari ai Kg di pellet caricati (15 kg nel caso sopra ipotizzato).
4. premere il tasto “M” per confermare
5. premere il tasto per uscire.
A seguito dell’effettuazione dell’operazione di cui sopra il sistema dopo il consumo di 15 Kg farà nuovamente apparire
lampeggiando ad intermittenza la scritta “RISERVA”.
Dopo di che dovrà essere ripetuta l’operazione procedendo dal punto 1 al punto 5.
PULSANTE DI EMERGENZA
Nel caso in cui il radiocomando fosse guasto, è possibile accedere alle funzioni di base tramite un pulsante di emergenza rosso,
posizionato sotto il portello esterno, sulla sinistra (vedi fig.7).
Tramite un cacciavite, premere il pulsante una o più volte per attivare la funzione desiderata:
1. A INPELLET 49 SPENTO
premendo il pulsante rosso per 2” si accende.
2. A INPELLET 49 ACCESO
premendo il pulsante rosso per 2” si spegne.
3. A INPELLET 49 ACCESO
modalità manuale, premendo il pulsante rosso si passa da P1 sino a P3.
4. A INPELLET 49 ACCESO
modalità automatica, premendo il pulsante rosso si passa da 5°C a 30°C.
ANTENNA RADIO
INPELLET 49 dialoga con il comando remoto tramite onde radio. Il segnale radio è ricevuto dal radiocomando tramite una picco-
la antenna posta sotto il portello esterno (vedi fig.7). Nel caso in cui il segnale inviato del radiocomando fosse troppo debole per la
distanza del comando o per altro, è possibile estrarre l’antenna dalla sua sede facendola ruotare su se stessa.
Kg residui nel serbatoio Kg caricati
INFORMAZIONI AGLI UTENTI
Ai sensi dell’art.13 del decreto legislativo 25 luglio 2005, n.151 “Attuazione delle Direttive 2002/95/CE,2002/96/CE e
2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo
smaltimento dei rifiuti”. Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla confezione indica che il prodotto
alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’appa-
recchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnar-
la al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.
antenna radio
pulsante di emergenza
presa seriale
fig. 7

- 17 -
ITALIANO
Prima di effettuare qualsiasi manutenzione, scollegare l’apparecchio dalla rete di alimentazione elettrica
Una regolare manutenzione è alla base del buon funzionamento dell’inserto.
LA MANCATA MANUTENZIONE NON permette all’inserto di funzionare regolarmente.
Eventuali problemi dovuti alla mancata manutenzione causeranno la decadenza della garanzia.
MANUTENZIONE GIORNALIERA
Operazioni da eseguire, a inserto spento, freddo e scollegato dalla rete elettrica
Consiste nella pulizia aiutandosi con un aspirapolvere (vedi optional pag. 20), l’intera procedura richiede pochi minuti.
- Aspirare lo sportello, il piano fuoco, il vano attorno al crogiolo dove cade la cenere.
• IN NESSUN CASO SCARICARE I RESIDUI NEL SERBATOIO DEL PELLET.
- Togliere il crogiolo e scrostarlo con la spatolina metallica in dotazione, pulire eventuali occlusioni dei fori su tutti i lati.
- Aspirare il vano crogiolo, pulire i bordi di contatto tra lo stesso e la sua sede, rimettere il crogiolo.
- Se necessario pulire il vetro (a freddo).
NON ASPIRARE MAI LA CENERE CALDA, comprometterebbe l’aspiratore impiegato e potrebbe essere causa di possibile incendio.
MANUTENZIONE SETTIMANALE
- Pulire il focolare ed il vano (1) sotto il focolare (fig. 1).
- Smontare il cielino e pulire (2) (fig.2).
MANUTENZIONE
MANUTENZIONE STAGIONALE (a cura del CAT - centro assistenza tecnica autorizzati Edilkamin)
Dopo un consumo di 1000 kg di pellet (modificabile da CAT durante la 1° accensione) appare la scritta “manuntezione” che ne
indica la necessità e che consiste in:
- Pulizia generale interna ed esterna
- Pulizia accurata e disincrostazione del crogiolo e del
relativo vano
- Pulizia ventilatori, verifica meccanica dei giochi e
dei fissaggi
- Pulizia del condotto fumi “A” (eventuale sostituzione
della guarnizione sul condotto fumi).
- Pulizia del vano ventilatore estrazione fumi,
del sensore di flusso, controllo termocoppia “C”.
- Pulizia, ispezione e disincrostazione del vano della
resistenza di accensione, eventuale sostituzione “D”.
- Ispezione visiva dei cavi elettrici, delle connessioni
e del cavo di alimentazione
- Pulizia serbatoio pellet, togliendo la flangia;
e verifica giochi dell’assieme coclea-motoriduttore
- Eventuale sostituzione della guarnizione portello
- Collaudo funzionale, caricamento coclea, accensione,
funzionamento per 10 minuti e spegnimento
Se vi è un uso molto frequente dell’inserto,
si consiglia la pulizia del condotto fumi ogni 3 mesi.
fig. 1 fig. 2
1
2
D
A
C

- 18 -
ITALIANO
CONSIGLI PER POSSIBILI INCONVENIENTI
In caso di problemi INPELLET 49 si arresta automaticamente eseguendo l’operazione di spegnimento e sul display si
visualizza una scritta relativa alla motivazione dello spegnimento (vedi sotto le varie segnalazioni).
Non staccare mai la spina durante la fase di spegnimento per blocco.
Nel caso di avvenuto blocco, per riavviare il caminetto è necessario lasciar avvenire la procedura di spegnimento (10 minu-
ti con riscontro sonoro) e quindi premere il tasto .
Non riaccendere l’inserto prima di aver verificato la causa del blocco e RIPULITO/SVUOTATO il crogiolo.
SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:
1) Segnalazione: Verifica/flu. aria (interviene se il sensore di flusso rileva flusso aria comburente insufficiente).
Inconveniente: Spegnimento per mancanza depressione
Il flusso può essere insufficiente se c’è portello aperto o tenuta non perfetta del portello stesso
(es. guarnizione); se c’è problema di aspirazione aria o di espulsione fumi, oppure crogiolo
intasato, oppure sensore di flusso sporco (pulire con aria secca)
Controllare anche soglia del sensore di flusso nei parametri (CAT).
L’allarme depressione può verificarsi anche durante la fase di accensione, se la canna fumaria non
rispetta le prescrizioni della scheda tecnica, oppure se la canna fumaria e il comignolo sono
intasati.
2) Segnalazione: Verifica/estratt. (interviene se il sensore giri estrattore fumi rileva un’anomalia)
Inconveniente: Spegnimento per rilevazione anomalia giri estrattore fumi
Azioni: • Verificare funzionalità estrattore fumi (collegamento sensore di giri) (CAT)
• Verificare pulizia canale da fumo
• Verificare impianto elettrico (messa a terra)
• Verificare scheda elettronica (CAT)
3) Segnalazione: Stop/Fiamma (interviene se la termocoppia rileva una temperatura fumi inferiore a un valore
impostato interpretando ciò come assenza di fiamma)
Inconveniente: Spegnimento per crollo temperatura fumi
• Verificare presenza pellet nel serbatoio
• Verificare se troppo pellet ha soffocato la fiamma, verificare qualità pellet (CAT)
• Verificare se è intervenuto il termostato di massima (caso raro perché corrisponderebbe ad Over
temperatura fumi) (CAT)
4) Segnalazione: BloccoAF/NO Avvio (interviene se in un tempo massimo di 15 minuti non compare fiamma o non
è raggiunta la temperatura di avvio).
Inconveniente: Spegnimento per temperatura fumi non corretta in fase di accensione.
Distinguere i due casi seguenti:
NON è comparsa fiamma
Azioni: Verificare: • posizionamento e pulizia del crogiolo
• funzionalità resistenza di accensione (CAT)
• temperatura ambiente (se inferiore 3°C serve diavolina) e umidità.
• Provare ad accendere con diavolina (vedi pag. 14).
E’ comparsa fiamma ma dopo la scritta Avvio è comparso BloccoAF/NO Avvio
Azioni: Verificare: • funzionalità termocoppia (CAT)
• temperatura di avvio impostata nei parametri (CAT)
5) Segnalazione: Mancata/Energia (non è un difetto dell’inserto).
Inconveniente: Spegnimento per mancanza energia elettrica
Azioni: Verificare allacciamento elettrico e cali di tensione.
6 ) Segnalazione: Guasto/TC (interviene se la termocoppia è guasta o scollegata)
Inconveniente: Spegnimento per termocoppia guasta o scollegata
Azioni: • Verificare collegamento della termocoppia alla scheda: verificare funzionalità nel collaudo a
freddo (CAT).
7) Segnalazione: °C fumi/alta (spegnimento per eccessiva temperatura dei fumi)
Inconveniente: Spegnimento per superamento temperatura massima fumi.
Verificare: • tipo di pellet (in caso di dubbi chiamare CAT)
• anomalia estrazione fumi (CAT)
• canale fumi ostruito, installazione non corretta (CAT)
• “deriva” del motoriduttore (CAT)
• mancanza di presa aria nel locale.

- 19 -
ITALIANO
CONSIGLI PER POSSIBILI INCONVENIENTI
8) Segnalazione: Check button (segnala anomalia al pulsante di emergenza)
Azioni: • Verificare lo stato di manuntenzione del pulsante e del suo cavetto di collegamento alla scheda.
9) Segnalazione: “Control. Batteria”
Inconveniente: l’inserto non si ferma, ma si ha la scritta a display.
Azioni: • Deve essere sostituita la batteria tampone sulla scheda elettronica (CAT). Si ricorda che è un componente
soggetto ad usura.
10) Inconveniente: Radiocomando inefficiente
Azioni: • avvicinarsi al ricettore dell’inserto
• controllare e nel caso cambiare la pila
11) Inconveniente: Aria in uscita non calda:
Azioni: • pulire lo scambiatore dall’ interno del focolare utilizzando le apposite aste.
NOTA 1
Tutte le segnalazioni restano visualizzate fino a che non si interviene sul radiocomando, premendo il tasto .
Si raccomanda di non far ripartire l’inserto prima di aver verificato l’eliminazione del problema.
Importante riferire al CAT ( centro assistenza tecnica ) cosa segnala il pannello.
NOTA 2
Dopo 1000 kg di pellet consumati, a display compare lampeggiante la scritta “manutenz_ione”.
L’inserto funziona, ma è necessario far eseguire dal CAT abilitato una manutenzione straordinaria.
NOTA 3
Nel caso in cui l’inserto a causa della qualità del pellet o dell’installazione particolarmente critica si intasi
anticipatamente, comparirà l’indicazione “Chiamare CAT”, procedere come per l’indicazione “manutenz_ione”
N.B.:
I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti una
volta all’anno (verificare se nella propria nazione esiste una normativa al riguardo).
Nel caso di omissioni di regolari controlli e la pulizia, si aumenta la probabilità di un incendio del comignolo.
In tal caso procedere come segue:
non spegnere con acqua;
svuotare il serbatoio del pellet;
rivolgersi a personale specializzato dopo l’incidente prima di riavviare la macchina.

- 20 -
ITALIANO
CHECK LIST
Da integrare con la lettura completa della scheda tecnica
Posa e messa in servizio
• Installazione effettuata da CAT Centro Assistenza Tecnico abilitato Edilkamin che ha rilasciato la garanzia e il libretto di
manutenzione
• Aerazione nel locale
• Il canale da fumo/ la canna fumaria riceve solo lo scarico dell’inserto
• Il canale da fumo (collegamento INPELLET 49/canna fumaria) presenta:
massimo 2 curve - massimo 1 metro in orizzontale
• comignolo oltre la zona di reflusso
• la canna fumaria è realizzata con materiale idoneo (consigliato acciaio inox)
• nell’attraversamento di eventuali materiali infiammabili (es. legno) sono state prese tutte le precauzioni per evitare incendi
Uso
• Il pellet utilizzato è di buona qualità e non umido (umidità max 8%)
• Il crogiolo e il vano cenere sono puliti
• La pulizia vetro deve avvenire sempre a freddo
• Il portello deve essere ben chiuso
• Il crogiolo deve essere ben inserito nell’apposito vano
RICORDARSI di ASPIRARE il CROGIOLO PRIMA DI OGNI ACCENSIONE
In caso di fallita accensione, prima di ripetere l’accensione svuotare il crogiolo.
ACCESSORI PER LA PULIZIA
Bidone aspiracenere
senza motore
(cod. 275400)
Utile per la pulizia del
focolare.
GlassKamin
(cod. 155240)
Utile per la pulizia
del vetro ceramico.
OPTIONAL
ACCENSIONE TELEFONICA A DISTANZA (cod. 281900)
E’ possibile ottenere l’accensione a distanza facendo collegare un combinatore telefonico alla scheda elettronica (rivolgersi a Centro
Assistenza Tecnica autorizzato Edilkamin o Rivenditore).
CAVO OPTIONAL (cod. 640560)
