ITALIANO
La scrivente EDILKAMIN S.p.A. con sede legale in Via Vincenzo
Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192
Dichiara sotto la propria responsabilità che:
La termostufa a pellet sotto riportata è conforme al Regolamen-
to UE 305/2011 (CPR) ed alla Norma Europea armonizzata
EN 14785:2006
Termostufe A PELLET, a marchio commerciale EDILKAMIN,
denominata IDROSALLY
N° di SERIE: Rif. Targhetta dati
Dichiarazione di prestazione (DoP - EK n° 117):
Rif. Targhetta dati
Altresì dichiara che:
termostufa a pellet di legno IDROSALLY rispetta i requisiti delle
direttive europee:
2006/95/CE - Direttiva Bassa Tensione
2004/108/CE - Direttiva Compatibilità Elettromagnetica
EDILKAMIN S.p.a. declina ogni responsabilità di malfunziona-
mento dell’apparecchiatura in caso di sostituzione, montaggio
e/o modifiche effettuate non da personale EDILKAMIN senza
autorizzazione della scrivente.
Informazioni per la sicurezza ...................................... pag. 4
Informazioni per la sicurezza ...................................... pag. 4
Informazioni generali .................................................. pag. 5
Informazioni generali .................................................. pag. 5
Installazione ............................................................... pag. 11
Installazione ............................................................... pag. 11
Montaggio rivestimento ............................................ pag. 15
Montaggio rivestimento ............................................ pag. 15
Istruzioni d’uso .......................................................... pag. 19
Istruzioni d’uso .......................................................... pag. 19
Manutenzione ............................................................ pag. 24
Manutenzione ............................................................ pag. 24
Consigli per possibili inconvenienti .......................... pag. 26
Consigli per possibili inconvenienti .......................... pag. 26
Faq ............................................................................. pag. 29
Faq ............................................................................. pag. 29
Ceck list ..................................................................... pag. 30
Ceck list ..................................................................... pag. 30
Note ........................................................................... pag. 31
Note ........................................................................... pag. 31
INDICE

- 3 -
ITALIANO
Gentile Signora / Egregio Signore
La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.
Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio ed in totale sicu-
rezza tutte le prestazioni.
Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l’acquisto o visiti il nostro sito internet
www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.
NOTA
- Dopo aver disimballato il prodotto, si assicuri dell’integrità e della completezza del contenuto (rivestimento, radiocomando,
tubicino in silicone per sfiato, fascetta, maniglia “manofredda”, libretto di garanzia, guanto, CD/scheda tecnica, spatola, sali
deumidificanti).
In caso di anomalie si rivolga subito al rivenditore presso cui ha effettuato l’acquisto, cui va consegnata copia del libretto di
garanzia e del documento fiscale d’acquisto.
- Messa in servizio/collaudo
Dev’essere assolutamente eseguita dal - Centro Assistenza Tecnica - autorizzato EDILKAMIN (CAT ) per poter garantire il rego-
lare funzionamento.
La messa in servizio così come descritta dalla norma UNI 10683 consiste in una serie di operazioni di controllo eseguite a termo-
stufa installata e finalizzate ad accertare il corretto funzionamento del sistema e la rispondenza dello stesso alle normative.
Presso il rivenditore, sul sito www.edilkamin.com o al numero verde può trovare il nominativo del Centro Assistenza più vicino.
- installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l’azienda produttrice da
ogni eventuale danno derivante dall’uso.
- il numero di serie, necessario per l’identi¿cazione della termostufa, è indicato:
- nella parte alta dell’imballo
- sul libretto di garanzia reperibile all’interno del focolare
- sulla targhetta applicata sul retro dell’apparecchio;
Detta documentazione dev’essere conservata per l’identificazione unitamente al documento fiscale d’acquisto i cui dati dovran-
no essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di
manutenzione;
- i particolari rappresentati sono graficamente e geometricamente indicativi.

- 4 -
ITALIANO
• La termostufa non deve funzionare con l’antina aperta, con il
vetro rotto o con il portello caricamento pellet aperto.
Durante il funzionamento non deve essere aperta la porta: la
combustione è infatti gestita automaticamente e non necessita
di alcun intervento.
•La termostufa non deve essere utilizzata come scala o come
base di appoggio.
• Non depositare oggetti sensibili al calore nelle immediate
vicinanze della termostufa.
• Non appoggiare biancheria direttamente sulla termostufa per
asciugare. Eventuali stendibiancheria o simili devono essere
collocati ad una distanza di sicurezza dalla termostufa (perico-
lo di incendio).
• Assicurarsi che l’istallazione e la 1° accensione vengano
eseguite da CAT abilitato Edilkamin (centro assistenza tecnica)
secondo le indicazioni della presente scheda; condizioni peral-
tro indispensabili per la validazione della garanzia.
• Durante il funzionamento della termostufa, i tubi di scarico
fumi e la porta raggiungono alte temperature (non toccare sen-
za l’apposito guanto).
• Non occludere le aperture di aerazione nel locale di installa-
zione, né gli ingressi di aria alla termostufa.
• Non bagnare la termostufa, non avvicinarsi alle parti elettri-
che con le mani bagnate.
• Non inserire riduzioni sui tubi di scarico fumi.
• La termostufa deve essere installata in locali adeguati alla
prevenzione antincendio e serviti da tutti i servizi (alimenta-
zione e scarichi) che l’apparecchio richiede per un corretto e
sicuro funzionamento.
• La termostufa deve essere mantenuta in ambiente con tempe-
ratura superiore a 0°C.
• Usare opportunamente eventuali additivi antigelo per l’acqua
dell’impianto.
• Nel caso l’acqua di riempimento e rabbocco abbia durezza su-
periore a 35°F, impiegare un addolcitore. Per suggerimenti fare
riferimento alla norma UNI 8065-1989 (Trattamento dell’acqua
negli impianti termici ad uso civile).
• IN CASO DI FALLITAACCENSIONE, NON RIPETE-
RE L’ACCENSIONE PRIMA DIAVERE SVUOTATO IL
CROGIOLO.
LATERMOSTUFA NON DEVE MAI FUNZIONARE SEN-
ZAACQUA NELL’IMPIANTO.
UNA EVENTUALE ACCENSIONE “A SECCO” COMPRO-
METTEREBBE LATERMOSTUFA.
LATERMOSTUFA DEVE FUNZIONARE CON PRESSIO-
NE DI UN 1,5 BAR CIRCA.
• L’apparecchio non è destinato a essere usato da persone,
bambini compresi, le cui capacità ¿siche, sensoriali o mentali,
siano ridotte. I bambini devono essere sorvegliati per sincerarsi
che non giochino con l’apparecchio.
• I principali rischi derivabili dall’impiego della termostufa
possono essere legati a una non corretta installazione, a un
diretto contatto con parti elettriche in tensione (interne), a un
contatto con fuoco e parti calde (vetro, tubi, uscita aria calda),
all’introduzione di sostanze estranee, a combustibili non racco-
mandati, a una non corretta manutenzione, al ripetuto aziona-
mento del tasto di accensione senza aver svuotato il crogiolo.
• Nel caso di mancato funzionamento di componenti, la termo-
stufa è dotata di dispositivi di sicurezza che ne garantiscono lo
spegnimento, da lasciar avvenire senza intervenire.
• Per un regolare funzionamento l’installazione deve essere
eseguita rispettando quanto su questa scheda.
• Usare come combustibile solo pellet di legno diam. 6 mm di
ottima qualità e certi¿cato.
• In nessun caso possono essere introdotte nel focolare o nel
serbatoio sostanze estranee.
Non usare MAI combustibili liquidi per accendere il fuoco o
ravvivare la brace.
• Per la pulizia del canale da fumo (tratto di canna che collega
il bocchettone di uscita fumi della termostufa con la canna
fumaria) non devono essere utilizzati prodotti in¿ammabili.
• Non pulire a caldo.
• Le parti del focolare e del serbatoio devono essere solo aspi-
rate con aspirapolvere a FREDDO.
• Il vetro può essere pulito a FREDDO con apposito prodotto
applicato con un panno.
INFORMAZIONE PER LASICUREZZA

- 5 -
ITALIANO
INFORMAZIONI GENERALI
La termostufa utilizza come combustibile il pellet, costituito da
piccoli cilindretti di legno pressato, la cui combustione viene
gestita elettronicamente.
La termostufa è in grado di riscaldare l’acqua per alimentare
l’impianto di riscaldamento (termosifoni, scalda salviette,
pannelli radianti a pavimento) ed inoltre produce aria calda,
tramite un ventilatore, per riscaldare il locale di installazione.
Il serbatoio del combustibile (A) è ubicato nella parte poste-
riore della termostufa. Il riempimento del serbatoio avviene
attraverso il coperchio nella parte posteriore del top.
Il combustibile (pellet) viene prelevato dal serbatoio (A) e,
tramite una coclea (B) attivata da motoriduttore (C), e poi da
questa nel crogiolo di combustione (D).
L’accensione del pellet avviene tramite aria scaldata da una
resistenza elettrica (E) e aspirata nel crogiolo.
L’aria per la combustione è prelevata nel locale (in cui deve
esserci una presa d’aria) dall’estrattore fumi (F).
I fumi prodotti dalla combustione, vengono estratti dal focolare
tramite lo stesso estrattore fumi (F), ed espulsi dal bocchettone
(G) ubicato nella zona bassa del retro della termostufa.
Le ceneri cadono sotto e a ¿anco del crogiolo dove è alloggiato
un cassetto cenere da cui periodicamente devono essere rimos-
se, aiutandosi con aspirapolvere a freddo.
L’acqua calda prodotta dalla termostufa viene inviata trami-
te circolatore incorporato nella termostufa stessa, al circuito
dell’impianto di riscaldamento.
La termostufa è progettata per funzionamento con vaso di
espansione chiuso (I) e valvola di sicurezza sovrapressione
entrambi incorporati.
La quantità di combustibile, l’estrazione fumi/alimentazione
aria comburente, e l’attivazione del circolatore sono regolate
tramite scheda elettronica dotata di software con sistema Leo-
nardoal ¿ne di ottenere una combustione ad alto rendimento e
basse emissioni.
Le principali fasi di funzionamento sono gestite da radioco-
mando, inoltre è presente un tasto di accensione/spegnimento
sempli¿cato.
La pulizia dei tubi scambiatori avviene tramite “turbolatori”
(H) manovrabili con maniglia (L).
La termostufa è dotata sul retro di una presa seriale per colle-
gamento (con cavetto optional cod. 640560) a dispositivi di
accensione remota (quali combinatori telefonici, cronotermo-
stati ect.).
Modalità di funzionamento
(vedere per maggiori dettagli pag. 20)
Si imposta da pannello la temperatura dell’acqua che si richie-
de nell’impianto (consigliata di media a 70°C) e la termostufa
modula manualmente o automaticamente la potenza per rag-
giungere tale temperatura.
Per piccoli impianti è possibile far attivare la funzione Eco (la
termostufa si spegne e riaccende in funzione della temperatura
dell’acqua richiesta).
AB
C
D
G
E
F
L
I
L

- 6 -
ITALIANO
INFORMAZIONI GENERALI
FUSIBILE sulla presa con interruttore
posta sul retro della termostufa, sono
inseriti due fusibili, di cui uno funzionale
(*) e l’altro di scorta (* *).
***
PORTA SERIALE
Sull’uscita seriale RS232 con apposito cavetto (cod. 640560) è possibile far installare
dal CAT un optional per il controllo a distanza delle accensioni e spegnimenti, es. com-
binatore telefonico, termostato ambiente.
BATTERIATAMPONE
Sulla scheda elettronica è presente una batteria tampone (tipo CR 2032 da 3 Volt).
Il suo malfunzionamento (non considerabile difetto di prodotto, ma normale usura)
viene indicato con scritte “Control. Batteria”.
Per maggiori riferimenti, contattare il CAT che ha effettuato la 1° accensione.
• APPARATI ELETTRONICI
LEONARDO è un sistema di sicurezza e regolazione della combustione che consente
un funzionamento ottimale in qualunque condizione grazie a due sensori che rilevano il
livello di pressione nella camera di combustione e la temperatura dei fumi.
La rilevazione e la conseguente ottimizzazione dei due parametri avviene in continuo
in modo da correggere in tempo reale eventuali anomalie di funzionamento. Il sistema
ottiene una combustione costante regolando automaticamente il tiraggio in base alle carat-
teristiche della canna fumaria (curve, lunghezza, forma, diametro ecc.) ed alle condizioni
ambientali (vento, umidità, pressione atmosferica, installazioni in alta quota ecc.).
LEONARDO è inoltre in grado di riconoscere il tipo di pellet e regolarne automaticamen-
te l’afÀusso per garantire attimo dopo attimo il livello di combustione richiesto.
* patented
*
• SCHEDA ELETTRONICA

- 7 -
ITALIANO
INFORMAZIONI GENERALI

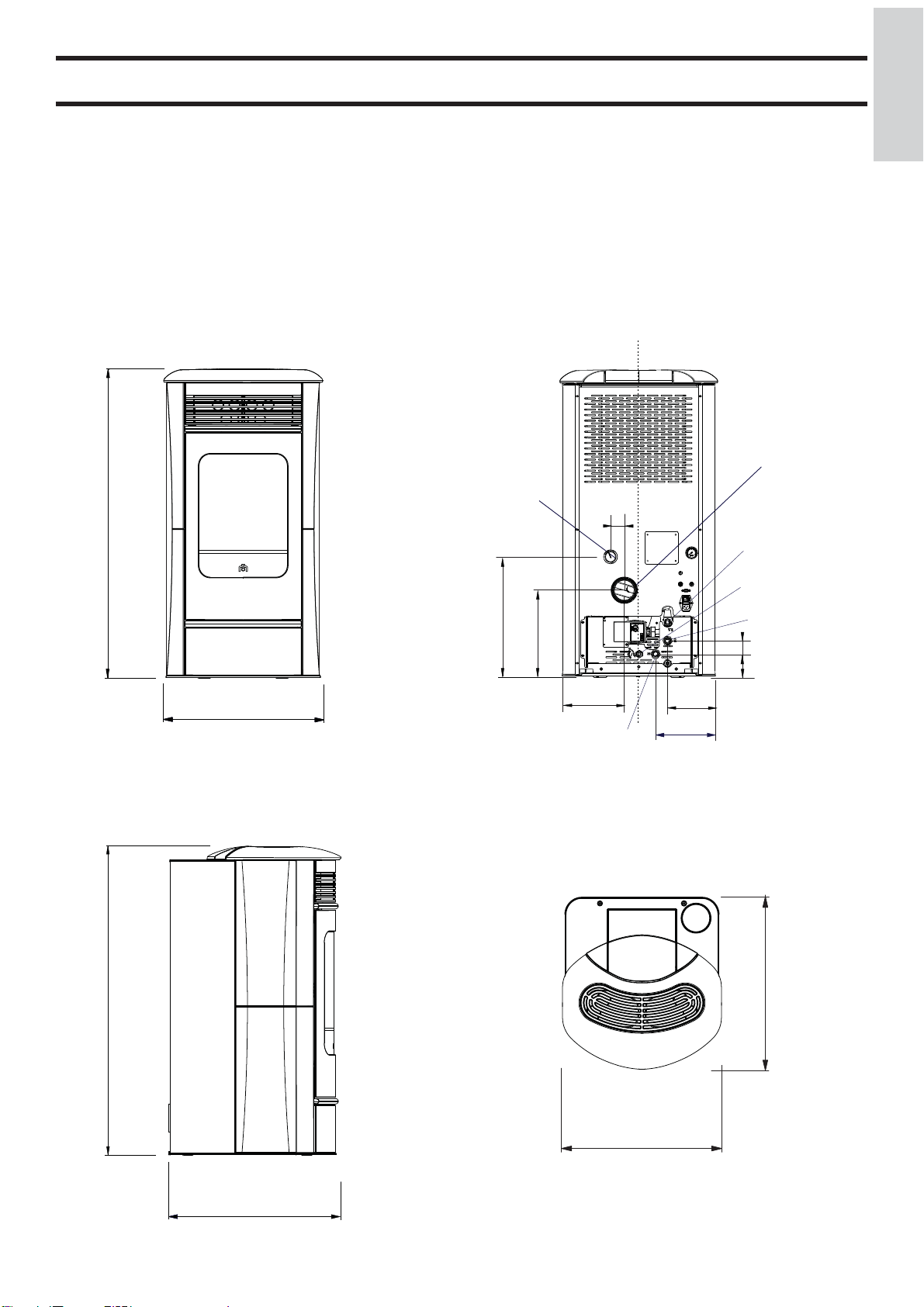

FRONTE RETRO
FIANCO PIANTA
ritorno 3/4”
carico/scarico
mandata 3/4”
valvola sicurezza
3 bar
Ø 8 cm uscita fumi
Ø 4 cm aria
combustione
31,5
43,5
22,5
5
17
21,5
5
8,5
110,5
57
62
57
110,5
62
LATERMOSTUFA È PRODOTTA IN SEI VARIANTI ESTETICHE:
- acciaio grigio scuro con inserti e top in ceramica bianco panna
- acciaio grigio scuro con inserti e top in ceramica rossa
- acciaio grigio scuro con inserti e top in ceramica grigia
- ceramica bianco panna
- ceramica rossa
- ceramica pergamena

- 8 -
ITALIANO
CARATTERISTICHE ELETTRICHE
Alimentazione 230Vac +/- 10% 50 Hz
Potenza assorbita media 120 W
Potenza assorbita in accensione 400 W
Frequenza radiocomando onderadio 2,4 GHz
Protezione su scheda elettronica * Fusibile T2A, 250 Vac 5x20
N.B.
1)
tenere in considerazione che apparecchiature esterne possono provocare disturbi al funzionamento della scheda elettronica.
2) attenzione: interventi su componenti in tensione, manutenzioni e/o veri¿che devono essere fatte da personale quali¿cato.
(prima di effettuare qualsiasi manutenzione, disinserire l’apparecchio dalla rete di alimentazione elettrica)
3) In caso di problemi alla rete elettrica consultare un elettricista per valutare l’installazione di un gruppo di continuità di
almeno 800 Va a onde sinusoidali. Variazione maggiori del 10% di alimentazione possono provocare problemi al prodotto.
I dati sopra riportati sono indicativi e rilevati in fase di certificazione presso organismo certificato.
EDILKAMIN s.p.a. si riserva di modi¿care i prodotti senza preavviso e a suo insindacabile giudizio.
INFORMAZIONI GENERALI
*Il volume riscaldabile è calcolato considerando un isolamento della casa come da L 10/91 e successive modifiche e una richiesta
di calore di 33 Kcal/m³ ora.
* E’ importante tenere in considerazione anche la collocazione della termostufa nell’ambiente da scaldare.
DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIA che deve comunque rispettare le
indicazioni della presente scheda e delle norme di installazione di ogni prodotto
Potenza Nominale Potenza Ridotta
Potenza termica utile 14 3,9 kW
Temperatura uscita fumi allo scarico 155 67 °C
Tiraggio minimo 0 - 5 Pa
Portata fumi 10,6 3,6 g/s
CARATTERISTICHE TERMOTECNICHE ai sensi EN 14785 (per altri valori vedi DoP a pag. 10)
Potenza Nominale Potenza Ridotta
Potenza termica utile 14 3,9 kW
Potenza termica resa all’acqua senza ventilatore 11 2,5 kW
Potenza termica resa all’ambiente 3 1,4 kW
Rendimento / Ef¿cienza 91,6 97,6 %
Emissione CO al 13% O20,010 0,025 %
Temperatura fumi 129 56 °C
Consumo combustibile 3,2 0,8 kg/h
Tiraggio 12 - 5 10 - 3 Pa
Capacità serbatoio 25 kg
Contenuto acqua 12 Litri
Pressione massima esercizio acqua 1,5 bar
Temperatura massima esercizio acqua 90 °C
Autonomia 7 28 ore
Volume riscaldabile * 365 m3
Diametro condotto fumi (maschio) 80 mm
Diametro condotto presa aria (maschio) 40 mm
Peso con imballo (ceramica/acciaio) 257/247 kg

- 9 -
ITALIANO
INFORMAZIONI GENERALI
• COMPONENTI - DISPOSITIVI DI SICUREZZAE RILEVAZIONE
N.B.:
IN CASO DI BLOCCO LATERMOSTUFA NE SEGNALA IL MOTIVOA DISPLAY E MEMORIZZAL’AVVENUTO
BLOCCO.
Pompa (circolatore elettronico - vedi pag. 23)
“Spinge” l’acqua verso l’impianto di riscaldamento.
Vaso di espansione chiuso
”Assorbe” le variazioni di volume dell’acqua contenuta nella
termostufa, per effetto del riscaldamento.
!E’necessario che un termotecnico valuti la necessità di
integrare il vaso esistente con un altro in base al contenuto
totale d’acqua dell’impianto!
Motoriduttore
Attiva la coclea permettendo di trasportare il pellet dal serbato-
io al crogiolo.
Manometro
Posto sul retro della termostufa (B -¿g. 1)
, permette di leggere
la pressione dell’acqua.
Con termostufa funzionante la pressione consigliata è di 1,5
bar.
Rubinetto di scarico
posizionato posteriormente alla termostufa nella parte bassa; da
aprire nel caso serva svuotare l’acqua nella stessa contenuta.
Valvolina di s¿ato
Posta nella parte alta (vedi pag. 13-19), permette di “s¿atare”
aria eventualmente presente durante il carico dell’acqua all’in-
terno della termostufa.
¿g. 1
A
Termocoppia fumi
Posta sullo scarico fumi, ne legge la temperatura.
Regola la fase di accensione e in caso di temperatura troppo
bassa o troppo alta lancia una fase di blocco.
Sensore Àusso aria
posto nel canale d’aspirazione, interviene mandando in blocco
la termostufa, quando il Àusso dell’aria comburente non è cor-
retto, quindi con conseguente rischio di problemi di depressio-
ne nel circuito fumi.
Termostato di sicurezza coclea
Posto in prossimità del serbatoio del pellet, interrompe l’ali-
mentazione elettrica al motoriduttore se la temperatura rilevata
è troppo alta.
Sonda di lettura temperatura acqua
Legge la temperatura dell’acqua nella termostufa, inviando alla
scheda le informazioni, per gestire la modulazione di potenza
della termostufa.
In caso di temperatura troppo alta, viene lanciata una fase
di blocco.
Termostato di sicurezza sovratemperatura acqua
Legge la temperatura dell’acqua nella termostufa. In caso di
temperatura troppo alta, interrompe l’alimentazione elettrica al
motoriduttore.
Nel caso che il termostato sia intervenuto, deve essere riarmato
intervenendo sul pulsante di emergenza rosso posizionato sul
retro della termostufa (A -¿g. 1).
Valvola di sovrapressione 3 bar
Al raggiungimento della pressione di targa fa scaricare l’acqua
contenuta nell’impianto con conseguente necessità di reintegro.
ATTENZIONE!!!! ricordarsi di eseguire il collegamento
con rete fognaria.
Resistenza elettrica
Provoca l’innesco della combustione del pellet. Resta accesa
¿nché la ¿amma non è accesa. E’un componente soggetto ad
usura.
Estrattore fumi
“Spinge” i fumi nella canna fumaria e richiama per depressione
aria di combustione.
Vacuometro (sensore di pressione elettronico):
Posto sull’estrattore fumi, che rileva il valore della depressione
(rispetto all’ambiente di installazione) in camera di combustio-
ne.
Termostato di sicurezza serbatoio
Posto sul sistema di caricamento del pellet dal serbatoio.
Interviene nel caso in cui la temperatura all’interno della termo-
stufa è troppo elevata. Blocca il caricamento del pellet provo-
cando lo spegnimento della termostufa.
B

- 10 -
ITALIANO
• CERTIFICAZIONI E BENEFICI *
* Vista la variabilità degli stessi nel tempo nei vari Paesi, veri-
ficare volta per volta.
Tale scritta ha valore indicativo all’anno di redazione della
presente scheda (vedere edizione in ultima pagina).
ITALIA: ammessa in Lombardia ai sensi del D.G.R n° 1118-
2013
ammessa nelle Marche ai sensi della Legge Regionale
n° 3 del 2012
ammessa al conto termico con coeff. 1, vedi sul sito
www.edilkamin.com; quanto puoi risparmiare nelle
varie zone
ammessa alla detrazione del 50% ; 65 % (verificare le
condizioni di accessibilità esterne al prodotto)
FRANCIA: iscritta Flamme Verte
GERMANIA: conforme Bimsch
SVIZZERA: conforme VKF
SLOVENIA: ammessa a Bechia Ekosklad
CECHIA: ammessa a NEW GREEN SAVE PROGRAMME e
secondo le Direttive del Ministero dell’Ambiente
n° 9 - 2013
Dichiarazione di prestazione
In accordo al Regolamento (UE) N. 305/2011
N. EK117
1. Codice identificativo unico del prodotto-tipo BIJOUX
2. Modello (Art 11-4) IDROSALLY
3. Usi previsti del prodotto conformemente alla
relativa specifica tecnica armonizzata Apparecchio per il riscaldamento domestico, alimentato con pellet di legno, con la produzione di acqua calda
4. Nome o marchio registrato del fabbricante
(Art 11-5) EDILKAMIN S.p.A. Via Mascagni, 7 – 20020 Lainate (MI)
tel. [phone] – [email protected]
5. Nome e indirizzo del mandatario (Art 12-2)
6. Sistema di valutazione e verifica della costanza della
prestazione (Allegato 5) System 3 e System 4
7. Laboratorio notificato
Numero rapporto di prova (in base al System 3) ACTECO - NB1880 1880-CPR-001/003-13
8. Prestazioni dichiarateSpecifica tecnica armonizzata EN 14785:2006
Caratteristiche essenziali Prestazioni
Resistenza al fuoco A1
Distanza da materiali combustibili
(distanza minima in mm) Retro = 200 Lato = 200
Fronte = 800
Cielo = NPD
Pavimento = NPD
Rischio fuoriuscita combustibile Conforme
Emissione prodotti della combustione
CO (rif. al 13% O2)
NOx (rif. al 13% O2)
OGC (rif. al 13% O2)
Polveri (rif. al 13% O2)
Carico nominale
196 mg/Nm3- 0,016%
149 mg/Nm3
1 mg/Nm3
19 mg/Nm3
Carico ridotto
313 mg/Nm3– 0,025%
117 mg/Nm3
2 mg/Nm3
48,9 mg/Nm3
Temperatura superficiale Conforme
Sicurezza elettrica Conforme
Accessibilità e pulizia Conforme
Massima pressione di esercizio 1,5 bar
Resistenza meccanica (per sorreggere il camino) NPD (Nessuna Prestazione Dichiarata)
Prestazioni termiche
Potenza nominale/ridotta
Potenza resa all’ambiente
Potenza resa all’acqua
Carico nominale
14 kW
3 kW
11 kW
Carico ridotto
3,9 kW
1,4 kW
2,5 kW
Rendimento 91,9 % 97,5 %
Temperatura fumi T[136°C] T[56°C]
.9. La prestazione del prodotto di cui ai punti 1 e 2 è conforme alle prestazioni dichiarate di cui al punto 8
Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4.
Firmato a nome e per conto di Edilkamin S.p.A. da:
Amministratore Delegato
Lainate, 02/10/2014 Dott. Stefano BORSATTI
F
R
L
C
P
INFORMAZIONI GENERALI

- 11 -
ITALIANO
INSTALLAZIONE
NOTE GENERALI
Gli allacciamenti scarico fumi e idraulico deve essere ese-
guiti da personale quali¿cato che possa rilasciare docu-
mentazione di conformità di installazione secondo le norme
nazionali.
In Italia è necessario fare riferimento alla norma dichiarazione
di conformità ai sensi del D.M. 37/2008 (ex L. 46/90) e secon-
do le norme UNI 10683 e UNI 10412-2/2009.
In caso di installazione in condominio, chiedere parere preven-
tivo all’amministratore.
VERIFICA DI COMPATIBILITA’ CON ALTRI DISPOSI-
TIVI
In Italia la termostufa NON deve essere installata nello stesso
ambiente in cui si trovano apparecchi da riscaldamento a gas
del tipo B (es. caldaie a gas, stufe e apparecchi asserviti da
cappa aspirante - rif. UNI 10683 e 7129).
In generale la termostufa potrebbe mettere in depressione
l’ambiente compromettendo il funzionamento di tali apparecchi
oppure esserne inÀuenzata.
VERIFICAALLACCIAMENTO ELETTRICO (posiziona-
re la presa di corrente in un punto facilmente accessibile)
La termostufa è fornita di un cavo di alimentazione elettrica
da collegarsi ad una presa di 230V 50 Hz, preferibilmente con
interruttore magnetotermico.
L’impianto elettrico deve essere a norma; veri¿care in partico-
lare l’ef¿cienza del circuito di terra.
La linea di alimentazione deve essere di sezione adeguata alla
potenza della termostufa.
La non ef¿cienza del circuito di terra provoca mal funziona-
mento di cui Edilkamin non si potrà far carico.
In caso di problemi alla rete elettrica consultare un elettricista
per valutare l’installazione di un gruppo di continuità di almeno
800 Va a onde sinusoidali.
Variazione maggiori del 10% di alimentazione possono provo-
care problemi al prodotto.
PRESA D’ARIA (da realizzare inderogabilmente)
É indispensabile che il locale dove la termostufa è collocata
abbia una presa di aria di sezione di almeno 80 cm² tale da
garantire il ripristino dell’aria consumata per la combustione.
In alternativa, è possibile prelevare l’aria per la termostufa di-
rettamente dall’esterno attraverso un prolungamento in acciaio
del tubo di ø 4 cm ubicato sullo schienale della termostufa
stessa.
Il tubo deve essere di lunghezza inferiore a 1 metro e non deve
presentare curve.
Deve terminare con un tratto a 90° gradi verso il basso o con
una protezione antivento.
In ogni caso lungo tutto il percorso del condotto presa aria deve
essere garantita una sezione libera di almeno 12 cm².
Il terminale esterno del condotto presa aria deve essere protetto
con una rete anti insetti che comunque non riduca la sezione
passante utile di 12 cm².
POSIZIONAMENTO E DISTANZE DI SICUREZZAPER
ANTINCENDIO
Per il corretto funzionamento, la termostufa deve essere posi-
zionata in bolla.
Veri¿care la capacità portante del pavimento.
La termostufa deve essere installata nel rispetto delle seguenti
condizioni di sicurezza:
- distanza minima sui lati e sul retro di 10 cm dai materiali
in¿ammabili.
- davanti alla termostufa non possono essere collocati materiali
in¿ammabili a meno di 80 cm.
- se la termostufa è installata su un pavimento in¿ammabile
deve essere interposta una lastra di materiale isolante al calore
che sporga almeno 20 cm sui lati e 40 cm sul fronte.
Se non risultasse possibile prevedere le distanze sopra indicate,
è necessario mettere in atto provvedimenti tecnici ed edili per
evitare ogni rischio di incendio.
In caso di contatto con parete in legno o altro materiale infam-
mabile, è necessario coibentare il tubo di scarico fumi con ¿bra
ceramica o altro materiale di pari caratteristiche.

- 12 -
ITALIANO
INSTALLAZIONE
A: canna fumaria in acciaio coibentata
B: altezza minima 1,5 m e comunque oltre la quota di gronda del
tetto
C-E: presa d’aria dall’ambiente esterno (sezione passante minimo 80
cm²)
D: canna fumaria in acciaio, interna alla canna fumaria esistente in
muratura.
SCARICO FUMI
Il sistema di scarico deve essere unico per la termostufa
(non si ammettono scarichi in canna fumaria comune con
altri dispositivi).
Lo scarico dei fumi avviene dal tubo di diametro 8 cm posto
sul retro della termostufa.
E’da prevedersi un raccordo a “T” con tappo raccolta condense
alla base del tratto verticale.
Lo scarico fumi deve essere collegato con l’esterno utilizzando
tubi in acciaio certi¿cati EN 1856.
Tutta la tubazione deve essere sigillata ermeticamente e se
necessario isolata.
Per sigillare tra loro i diversi elementi costituenti la tubazione
è necessario utilizzare materiali resistenti alle alte temperature
(silicone o mastici per alte temperature).
L’unico tratto orizzontale ammeso può avere lunghezza ¿no a 2 m.
E’possibile un numero di curve con ampiezza max. 90° (rispet-
to alla verticale) ¿no a 3.
E’necessario (se lo scarico non si inserisce in una canna
fumaria esistente) un tratto verticale e un terminale antivento
(riferimento UNI 10683).
Il condotto verticale può essere interno o esterno dell’edi¿cio.
Se il canale da fumo (tratto di tubo che va dalla termostufa
alla canna fumaria) si inserisce in una canna fumaria esistente,
questa deve essere autorizzata per combustibili solidi.
Se la canna fumaria esistente è più grande di ø 150 mm, è
necessario risanarla intubandola con tubi di sezione e materiali
idonei (es. acciaio ø 80 mm). Se il canale da fumo è all’esterno
dell’edi¿cio deve essere coibentato.
Tutti i tratti del condotto fumi devono essere ispezionabili.
Devono essere previste aperture di ispezione per la pulizia.
La termostufa è progettata per funzionare con qualsiasi condi-
zione climatica.
Nel caso di particolari condizioni, come vento forte, potrebbero
intervenire sistemi di sicurezza della termostufa che la portano
in spegnimento.
Se il problema dovesse persistere contattare il Centro Assisten-
za Tecnica.
COMIGNOLO
Le caratteristiche fondamentali sono:
- sezione interna alla base uguale a quella della canna fumaria
- sezione di uscita non minore del doppio di quella della canna
fumaria
- posizione in pieno vento, al di sopra del colmo tetto ed al di
fuori delle zone di reÀusso.
CASI TIPICI
Fig. 1 Fig. 2

- 13 -
ITALIANO
INSTALLAZIONE
ALLACCIAMENTO IDRAULICO
L’allacciamento idraulico dipende dal tipo di impianto.
Esistono però alcune “regole comuni”:
• L’allacciamento idraulico deve essere eseguito da personale
quali¿cato che possa rilasciare documentazione di corretta
installazione secondo le norme vigenti in ogni Nazione (ad
esempio in Italia ai sensi del D.M. 37/2008 e ai sensi della
norma UNI 10412-2)
• L’impianto idraulico deve lavorare con pressione fra 1 e 1,5-2
bar a caldo su circuito a vaso chiuso.
N.B.: NON VA BENE installare la termostufa in sostituzione
ad esempio di una termocucina installata a vaso aperto senza
adeguare il sistema espansivo portandolo a vaso chiuso.
• La separazione del circuito primario da quello secondario è
ottimale e in alcune Nazioni è anche obbligatorio in caso di in-
stallazione in centrale termica (ad esempio in Italia il riferimen-
to è la Circolare Ispesl oggi Inail dell’Aprile 2011).
Tale separazione è facilmente eseguibile utilizzando il KIT A2
di Edilkamin.
• La presenza di un puffer (accumulo inerziale) è consigliabile
ma non obbligatoria. La sua presenza ha il vantaggio di svin-
colare la termostufa dalle richieste “repentine” dell’impianto e
di permettere l’integrazione con altre fonti di calore. Riduce i
consumi e aumenta la ef¿cienza del sistema.
• L’acqua calda in uscita dalla mandata della termostufa dovrà
essere “indirizzata” diversamente secondo gli obiettivi (riscal-
damento, termosifoni, scambiatore e presenza o meno di un
puffer, ect.)
• La temperatura di ritorno dell’acqua alla termostufa deve
essere superiore ad almeno 50-55° C per evitare fenomeni di
condensa. L’installatore deve valutare a seconda dell’impianto
se servono valvole o pompe anticondensa.
• Per il riscaldamento di eventuali pannelli radianti a bassa tem-
peratura serve un puffer (accumulo inerziale) installato come
da indicazioni da parte del fabbricante dei pannelli radianti
stessi. I pannelli radianti non devono ricevere direttamente
acqua dalla termostufa.
• Il materiale impiegato nel circuito deve essere adatto ad sop-
portare eventuali sovratemperature.
• Lo scarico della valvola di sicurezza deve essere raggiungibi-
le e visibile. L’acqua di scarico deve essere convogliata in un
tubo verticale attraverso un imbuto con prese d’aria antiriÀus-
so, opportunamente distanziato dal punto di scarico.
Il tubo di convogliamento deve avere le seguenti caratteristi-
che:
- Non deve avere origine a piu’di 50 cm dallo scarico della
valvola e deve essere posizionato nello stesso locale dove è
posizionato il KIT.
- Deve avere uno sviluppo verticale non minore di 30 cm.
Dopo di che la tubazione può proseguire orizzontalmente con
una pendenza che favorisca il deÀusso dell’acqua.
- Il diametro del tubo deve essere almeno di una misura più
grande della misura nominale dello scarico della valvola.
- La parte terminale del tubo deve scaricare nella rete fognaria.
E’VIETATO INTERCETTARE LO SCARICO
•
Veri¿care che l’impianto idraulico sia correttamente eseguito
e sia dotato di vaso di espansione suf¿ciente a garantirne la
sicurezza.
La presenza del vaso incorporato nella termostufa NON
garantisce adeguata protezione dalle dilatazioni termiche
subite dall’acqua dell’intero impianto.
Pertanto l’installatore dovrà valutare la eventuale necessità
di un vaso di espansione addizionale, in funzione del tipo di
impianto asservito.
•
Effettuare il riempimento dell’impianto attraverso il rubinetto
di carico (si raccomanda di non superare la pressione di 1,5 bar).
Durante la fase di carico far “s¿atare” la pompa e il rubinetto
di s¿ato.
•
E’possibile che nei primi giorni di funzionamento sia necessa-
rio agire sulla valvolina di s¿ato (V - ¿g. 2) per far uscire tutta
l’aria eventualmente esistente nell’impianto.
• L’installatore deve valutare secondo il tipo di acqua e di im-
pianto se prevede prodotti condizionati ai sensi UNI 8065-1989
(trattamento dell’acqua negli impianti termici ad uso civile).
• Il collegamento diretto ai radiatori, per il piccolo diametro dei
tubi degli stessi impedisce il regolare funzionamento.
• Di seguito sono riportati alcuni schemi “tipici” che Edilkamin
mette a disposizione.
Gli accessori per la loro realizzazione sono reperibili presso i
rivenditori.
V
fig. 2

- 14 -
ITALIANO
ACCESSORI:
Negli schemi sopra riportati è stato previsto l’impiego di accessori disponibili a listino EDILKAMIN S.p.A..
Sono inoltre disponibili parti sciolte (scambiatore, valvole, ecc.), rivolgersi al rivenditore di zona.
LEGENDA
ACS: Acqua Calda Sanitaria
AL: Alimentazione rete idrica
B: Boiler
C: Carico/Reintegro
CE: Centralina elettronica
EV2: Elettrovalvola a 2 vie
EV3: Elettrovalvola a 3 vie
NA: Normalmente Aperta
NC: Normalmente Chiusa
GR: Riduttore di pressione
MI: Mandata Impianto
P: Pompa (circolatore)
RA: Radiatori
RI: Ritorno Impianto
S: Scarico
TC: Termostufa
V: Valvola a sfera
Vec: Vaso espansione chiuso
VSP: Valvola di sicurezza
LEGENDA
AF: Acqua Fredda
AL: Alimentazione rete idrica
C: Carico/Reintegro
GR: Riduttore di pressione
MI: Mandata Impianto
P: Pompa (circolatore)
RA: Radiatori
RI: Ritorno Impianto
S: Scarico
ST: Sonda Temperatura
TC: Termostufa
V: Valvola a sfera
VA: Valvola automatica scarico aria
Vec: Vaso espansione chiuso
VSP: Valvola di sicurezza
VST: Valvola di scarico termico
LEGENDA
ACS: Acqua Calda Sanitaria
AF: Acqua Fredda
AL: Alimentazione rete idrica
C: Carico/Reintegro
GR: Riduttore di pressione
MI: Mandata Impianto
P: Pompa (circolatore)
RA: Radiatori
RI: Ritorno Impianto
S: Scarico
SB: Scaldabagno
ST: Sonda Temperatura
TC: Termostufa
V: Valvola a sfera
VA: Valvola automatica scarico aria
Vec: Vaso espansione chiuso
VSP: Valvola di sicurezza
VST: Valvola di scarico termico
N.B.: I presenti schemi sono indicativi, la corretta esecuzione è a cura dell’idraulico.
• ALLACCIAMENTI IDRAULICI:
IMPIANTO DI RISCALDAMENTO CON TERMOSTUFA QUALE UNICA FONTE DI CALORE
INSTALLAZIONE
IMPIANTO DI RISCALDAMENTO CON TERMOSTUFA QUALE UNICA FONTE DI
CALORE CON PRODUZIONE DI ACQUA CALDA SANITARIA TRAMITE BOLLITORE
IMPIANTO DI RISCALDAMENTO CON TERMOSTUFAABBINATAA SCALDABAGNO
TC
TC
TC

- 15 -
ITALIANO
MONTAGGIO RIVESTIMENTO
fig. 1
fig. 2
A
fig. 3
B
C
F
C
1) VERSIONE CON FIANCHI E TOPIN
CERAMICA
Fig. 1
La stufa viene consegnata (¿g. 1) con i seguenti componenti
esterni già montati:
• ¿anchi metallici (A-B)
• telai metallici per il ¿ssaggio degli elementi laterali in cerami-
ca (C)
• frontali metallici inferiori/superiori (D - E).
I pezzi sottoindicati sono invece imballati a parte.
• n° 2 elementi laterali superiori in ceramica (F - ¿g. 3)
• n° 2 elementi laterali inferiori in ceramica (F1 - ¿g. 3)
• n° 1 elemento inferiore orizzontale in ceramica (G - ¿g. 4)
• n° 1 elemento superiore orizzontale in ceramica (H - ¿g. 7)
• n° 1 top in ceramica (I - ¿g. 9)
• n° 18 perni zigrinati M4
• n° 18 rondelle
• n° 4 molette (G1)
• n° 4 viti M4
• n° 6 gommini (M)
Per il montaggio procedere come segue:
Fig. 2
Smontare dalla stufa i due telai metallici (C) alzandoli verso
l’alto e s¿landoli verso l’esterno.
Fig. 3
Applicare sul retro degli elementi verticali in ceramica (F - F1),
i telai metallici (C) di ¿ssaggio utilizzando i fori previsti ed i
perni zigrinati M4 in dotazione (n° 8 per ogni ¿anco).
E
C
F1
D
C

- 16 -
ITALIANO
Fig. 4
Applicare sul retro del frontalino inferiore in ceramica (G), le
molette (G1) di ¿ssaggio utilizzando i fori previsti e n° 4 viti
M4 in dotazione.
N.B.: le molette devono essere montate con la battuta verso
l’esterno come da particolare in ¿gura 4.
Fig. 5
Incastrare sui perni presenti sul frontale metallico (D) il fronta-
lino inferiore in ceramica (G) completo di molette (G1)
Fig. 6
Montare sulla struttura gli elementi verticali (F - F1) completi
dei telai staffe metallici (C) precedentemente smontati dalla
stufa.
MONTAGGIO RIVESTIMENTO
fig. 4
fig. 6
fig. 5
G1
F
F1
C
G
G
D

- 17 -
ITALIANO

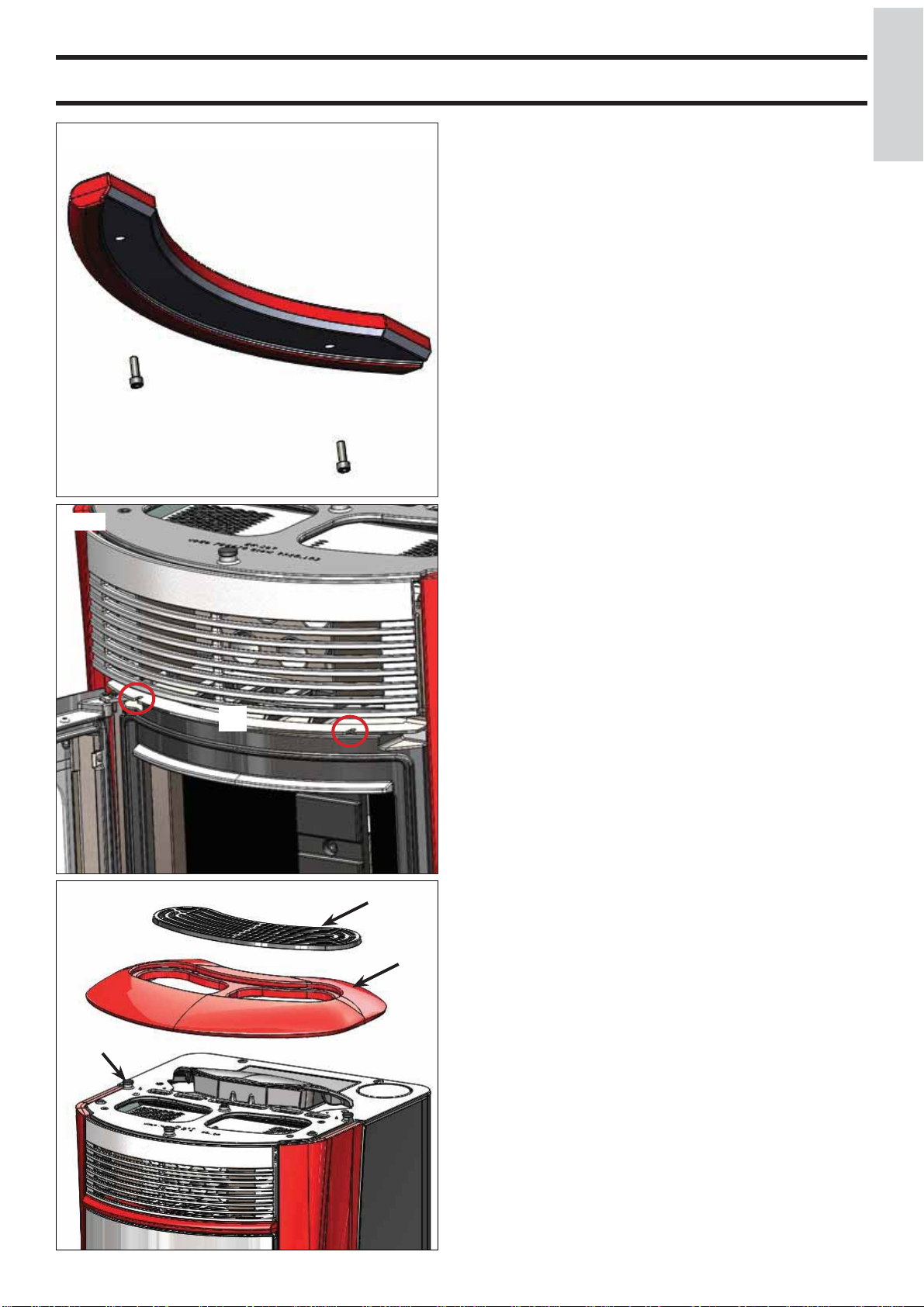

Fig. 7
Avvitare leggermente i 2 perni zigrinati M4 in dotazione sul
retro dell’elemento superiore in ceramica (H).
Fig. 8
Aprire l’antina e inserire sulle asole presenti sul frontalino
metallico superiore (E) l’elemento superiore in ceramica (H)
completo di perni zigrinati e serrare manualmente.
Fig. 9
Applicare sulle sedi presenti sul top in ghisa i 6 gommini (M) in
dotazione, posizionare il top in ceramica (I) e la griglia in ghisa
(L).
MONTAGGIO RIVESTIMENTO
fig. 8
fig. 7
fig. 9
H
E
L
M
I
1
24
3
6
5

- 18 -
ITALIANO
MONTAGGIO RIVESTIMENTO
2) VERSIONE CON FIANCHI INACCIAIO E
PROFILI E TOP IN CERAMICA
Fig. 10
La stufa viene consegnata (¿g. 1) con i ¿anchi metallici (A-B) e
i frontali metallici inferiori/superiori (D - E) già montati.
I pezzi sottoindicati sono invece imballati a parte.
• n° 2 elementi orizzontali inferiore/superiore in ceramica
(H - ¿g. 7 a pag. 10)
• n° 1 top in ceramica (I - ¿g. 9 a pag. 10)
• n° 4 perni zigrinati M4
• n° 4 rondelle
• n° 6 gommini
Per il montaggio procedere come segue:
Fig. 11
Rimuovere il frontalino metallico inferiore ad incastro (D) e
procedere all’installazione dei due elementi orizzontali infe-
riore/superiore (H) in ceramica come indicato in ¿gura 7-8 a
pagina 10.
Applicare sulle sedi presenti sul top in ghisa i 6 gommini in
dotazione, posizionare il top in ceramica (I) e la griglia in ghisa
(L).
Riposizionare il frontalino metallico inferiore ad incastro (D).
Fig. 12
La ¿gura rappresenta la stufa completamente allestita.
fig. 11
D
fig. 10
A
B
E
D
fig. 12
1
24
36
5

- 19 -
ITALIANO
ISTRUZIONI D’USO
diametro : 6 millimetri
lunghezza massima : 40 mm
umidità massima : 8 %
resa calorica : 4100 kcal/kg almeno
L’uso di pellet con diverse caratteristiche implica la necessi-
tà di una speci¿ca taratura della termotermostufa, analoga a
quella che fa il CAT (centro assistenza tecnica) alla 1° accen-
sione.
L’uso di pellet non idonei può provocare: diminuzione del ren-
dimento; anomalie di funzionamento; blocchi per intasamento,
sporcamento del vetro, incombusti, …
Una semplice analisi del pellet può essere condotta visivamente:
Buono: liscio, lunghezza regolare, poco polveroso.
Scadente: con spaccature longitudinali e trasversali, molto
polveroso, lunghezza molto variabile e con presenza di
corpi estranei.
NOTA sul combustibile.
La termostufa è progettata e programmata per bruciare pellet
di legno di diametro di 6 mm circa.
Il pellet è un combustibile che si presenta in forma di piccoli
cilindretti, ottenuti pressando segatura, ad alti valori, senza
uso di collanti o altri materiali estranei.
E’commercializzato in sacchetti da 15 Kg.
Per NON compromettere il funzionamento della termostufa è
indispensabile NON bruciarvi altro.
L’impiego di altri materiali (legna compresa), rilevabile da
analisi di laboratorio, implica la decadenza della garanzia.
EDILKAMIN ha progettato, testato e programmato i propri
prodotti perché garantiscano le migliori prestazioni con pellet
delle seguenti caratteristiche:
1° Accensione/Collaudo a cura del Centro Assistenza Tecni-
ca autorizzato Edilkamin (CAT)
La messa in servizio deve essere eseguita come prescritto dalla
norma UNI 10683 punto 3.21.
Detta norma indica le operazioni di controllo da eseguire sul
posto, ¿nalizzate ad accertare il corretto funzionamento del
sistema.
L’assistenza tecnica Edilkamin (CAT), avrà cura anche di tarare
la termostufa in base al tipo di pellet e alle condizioni di instal-
lazione (es: caratteristiche della canna fumaria).
La messa in servizio da parte del CAT è indispensabile per
l’attivazione della garanzia.
Il CAT dovrà anche:
- Veri¿care che l’impianto idraulico sia correttamente eseguito
e sia dotato di vaso di espansione suf¿ciente a garantirne la
sicurezza.
La presenza del vaso incorporato nella termostufa NON
garantisce adeguata protezione dalle dilatazioni termiche
subite dall’acqua dell’intero impianto.
Pertanto l’installatore dovrà valutare la eventuale necessità
di un vaso di espansione addizionale, in funzione del tipo di
impianto asservito.
- Alimentare elettricamente la termostufa ed eseguire il collau-
do a freddo.
- Effettuare il riempimento dell’impianto attraverso il rubinetto
di carico (si raccomanda di non superare la pressione di 1,5 bar).
Durante la fase di carico far “s¿atare” la pompa e il rubinetto
di s¿ato.
Durante le prime accensioni si possono sviluppare leggeri odori
di vernice che scompariranno in breve tempo.
Prima di accendere è comunque necessario veri¿care:
==> La corretta installazione.
==> L’alimentazione elettrica.
==> La chiusura della porta, che deve essere a tenuta
==> La pulizia del crogiolo.
==> La presenza sul display dell’indicazione di stand-
by (ora e temperatura impostata).

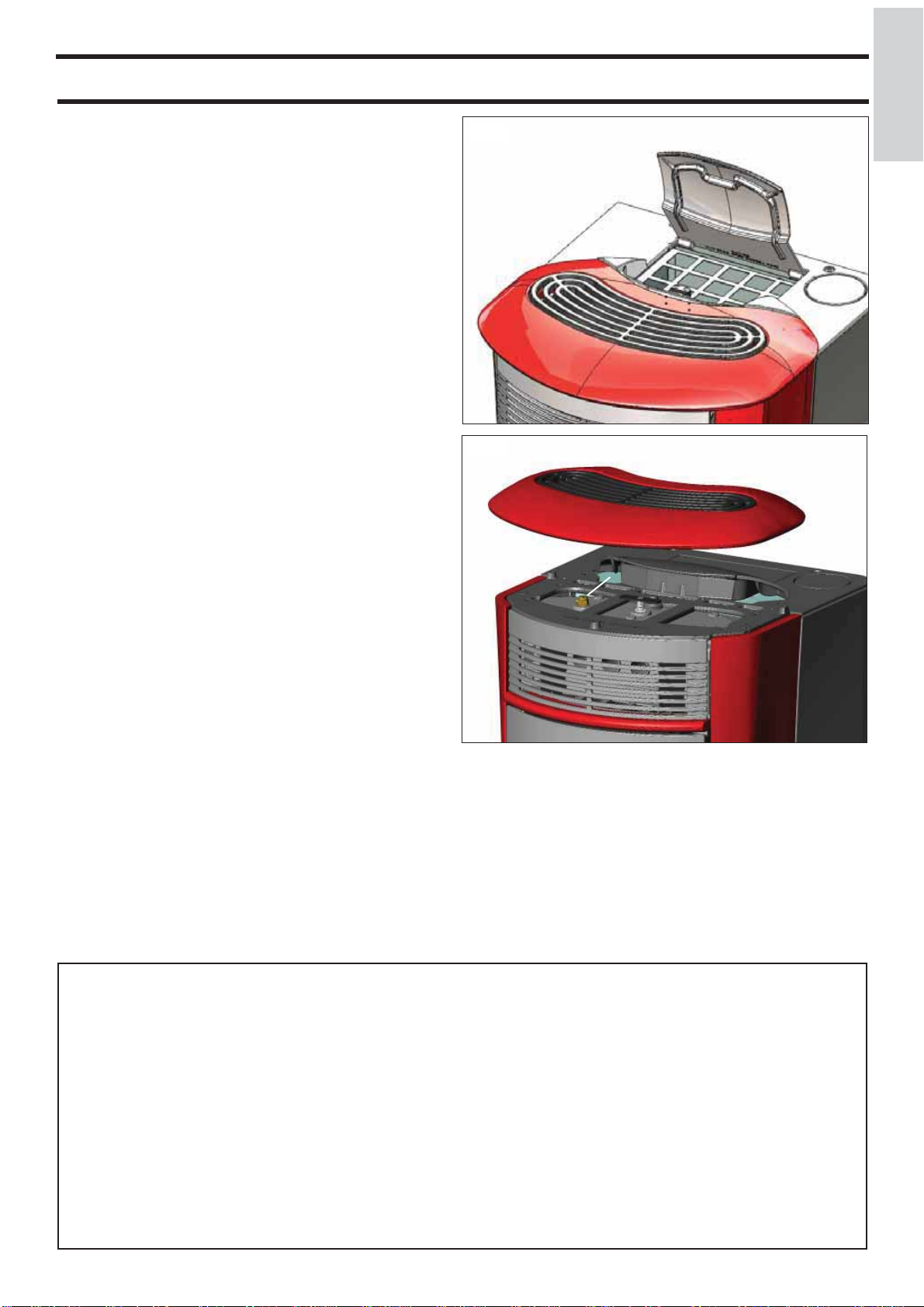

CARICAMENTO DEL PELLET NEL SERBATOIO
Il coperchio del serbatoio si apre e si chiude attraverso il pra-
tico sistema a clik-clak mediante una leggera pressione sulla
parte anteriore
* (¿g. 1).
ATTENZIONE :
Se si carica la termostufa mentre è in funzione e quindi
calda, utilizzare apposito guanto in dotazione.

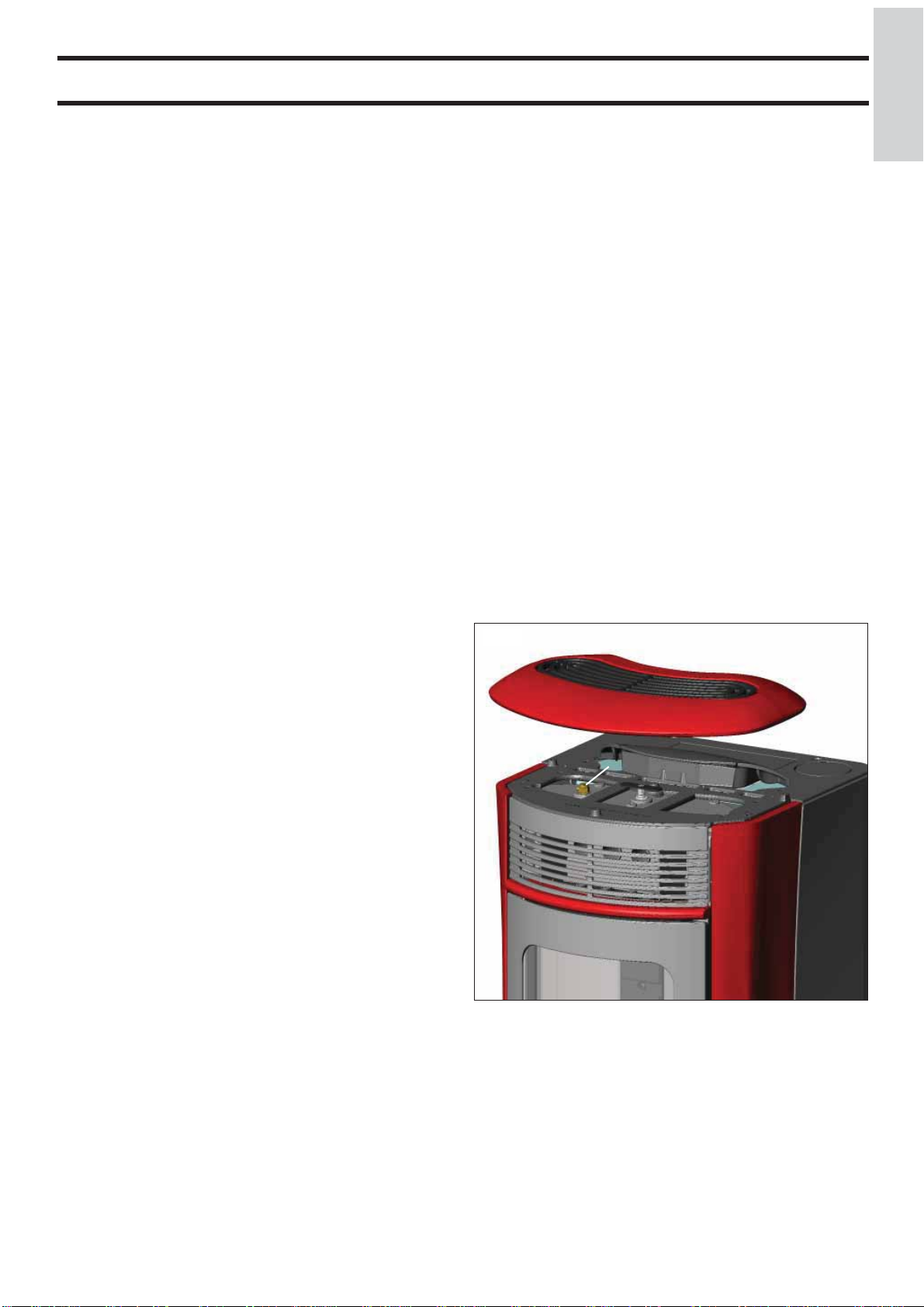

Attenzione:
In fase di prima accensione eseguire l’operazione di spurgo aria/
acqua tramite la valvolina manuale (V - ¿g. 2) posta sulla parte
anteriore del top.
L’operazione deve essere ripetuta anche durante i primi
giorni di utilizzo e nel caso che l’impianto sia stato anche solo
parzialmente ricaricato. La presenza di aria nei condotti non
permette il buon funzionamento.
Per agevolare le operazioni di s¿ato la valvola è fornita di tubici-
no in gomma.
V
fig. 2
fig. 1
*

- 20 -
ITALIANO
ISTRUZIONI D’USO
RADIOCOMANDO
Serve per gestire tutte le funzioni per l’utilizzo.
- icona lampeggiante: radiocomando in ricerca di rete
- icona ¿ssa: radiocomando con collegamento attivo
batteria scarica (n°3 pile alkaline mini stilo AAA)
tastiera bloccata (premere “A” e “M” in contemporanea per
qualche secondo per bloccare o sbloccare la tastiera)
programmazione attivata
display alfanumerico composta da 16 cifre disposte in due righe
da 8 cifre ciascuna
- icona lampeggiante: termostufa in fase di accensione
- icona ¿ssa: termostufa in fase di lavoro
funzione automatica
(appare sul display il valore della temperatura)
Legenda tasti e display:
: per accendere e spegnere (per passare da radiocomando stand by a radiocomando attivo)
+/- : per incrementare / decrementare le diverse regolazioni
A : Tasto AIR : regola il funzionamento della ventilazione in OFF- AUTO o manuale F1,F2,F3,F4,F5
M: Tasto MENU’: premuto brevemente per impostatre le modalità di funzionamento comfort clima oppure modula potenze,
premuto per 2” da accesso ai vari menù di programmazione
Sul display si visualizzano altre informazioni utili, oltre alle icone descritte sopra.
- Posizione Stand-by: si visualizza la temperatura mandata (TM), la temperatura impostata (SET), i Kg di pellet rimasti (15Kg)
nel serbatoio e l’ora corrente.
- In fase accensione: AVVIO in aggiunta alle informazioni visualizzate in stand-by
- Fase di lavoro: si visualizza la temperatura mandata (TM), la temperatura impostata (SET), i KG di pelet rimasti (15Kg) nel
serbatoio e l’ora corrente.
NON PREMERE PIU’VOLTE ILTASTO .
N.B.: Se il radiocomando non viene utilizzato per alcuni secondi, il display si oscura, perchè viene attivata la funzione di rispar-
mio energetico. Il display si riattiva premendo un tasto qualsiasi.
REGOLAZIONE VENTILAZIONE:
Premendo il tasto A si visualizza a display l’impostazione AIR, possiamo selezione tre diverse modalità di utilizzo della vential-
zione ambiente:
OFF: la ventilazione rimane spenta anche con stufa in fase di lavoro
AUTO: la ventilazione si attiva automaticamente in funzione di un programma di erogazione della potenza studiato dal costruttore
MANUALE: La ventilazione funziona solo con termostufa in fase di lavoro, possibile scegliere tra 5 livelli ¿ssi di ventilazione,
iniziando da una minima e silenziosa F1 alla massima F5.
