EdilKamin LILIA Quick start guide

- 1 -
LILIA
I Installazione, uso e manutenzione pag. 2
UK Installation, use and maintenance pag. 14
F Installation, usage et maintenance pag. 26
E Instalación, uso y mantenimiento pag. 38
D Installations-, Betriebs- und Wartungsanleitung pag. 50
NL installatie, gebruik en onderhoud pag. 62

- 2 -
La ringraziamo per avere scelto la nostra stufa LILIA
Prima di utilizzare la stufa , Le chiediamo di leggere attentamente questa scheda, al ne di poterne sfruttare al meglio e in totale
sicurezza tutte le caratteristiche.
Per ulteriori chiarimenti o necessità contatti il suo Rivenditore di zona o visiti il sito internet alla voce CENTRI ASSISTENZA
TECNICA.
Le ricordiamo che la 1° accensione DEVE essere effettuata da CAT (centro di assistenza tecnica abilitato) che verichi l’installa-
zione e compili la garanzia.
Installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto sollevano l’azienda produttrice da
ogni eventuale danno derivante dall’uso della stufa.
INFORMAZIONI PER LA SICUREZZA
La stufa è progettata per scaldare il locale nel quale si trova per irraggiamento e per movimento di aria che esce dalle griglie
frontali, attraverso una combustione automatica di pellet nel focolare.
Gli unici rischi derivabili dall’impiego della stufa sono legati a un non rispetto dell’installazione o a un diretto contatto con parti
elettriche in tensione (interne) o a un contatto con fuoco e parti calde (vetro, tubi, uscita aria calda) o all’introduzione di sostanze
estranee. Usare come combustibile solo pellet di legno di diametro di 6 mm circa.
Nel caso di mancato funzionamento di componenti la stufa è invece dotata di dispositivi di sicurezza che ne garantiscono lo
spegnimento, da lasciar avvenire senza intervenire .
Per un regolare funzionamento la stufa deve essere installata rispettando quanto sulla presente scheda e durante il funzionamento
non deve essere aperta la porta: la combustione è infatti gestita automaticamente e non necessita di alcun intervento.
In nessun caso devono essere introdotte nel focolare o nel serbatoio sostanze estranee.
Per la pulizia del canale da fumo non devono essere utilizzati prodotti inammabili.
Le parti del focolare e del serbatoio devono essere solo aspirate con aspirapolvere, sempre e solo a stufa fredda.
Il vetro può essere pulito a FREDDO con apposito prodotto (es. GlassKamin) e un panno. Non pulire a caldo.
Assicurarsi che la stufa venga posata e accesa da CAT (centro assistenza tecnica) abilitato che compili la garanzia, assumendosi la
responsabilità della corretta installazione.
Durante il funzionamento della stufa, i tubi di scarico e la porta raggiungono alte temperature.
Non depositare oggetti non resistenti al calore nelle immediate vicinanze della stufa.
Non usare MAI combustibili liquidi per accendere la stufa o ravvivare la brace.
Non occludere le aperture di aerazione nel locale di installazione, né gli ingressi di aria della stufa stessa.
Non bagnare la stufa, non avvicinarsi alle parti elettriche con la mani bagnate.
Non inserire riduzioni sui tubi di scarico fumi.
La stufa deve essere installata in locali adeguati alla sicurezza antincendio e serviti da tutti i servizi (alimentazione e scarichi) che
l’apparecchio richiede per un corretto e sicuro funzionamento.
Prima di effettuare qualsiasi manutenzione, disinserire l’apparecchio dalla rete di alimentazione elettrica.
In caso di fallita accensione, NON ripetere l’accensione prima di avere svuotato il crogiolo
ITALIANO
ITALIANO
DICHIARAZIONE DI CONFORMITA’
La scrivente EDILKAMIN S.p.A. con sede legale in in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192
Dichiara sotto la propria responsabilità che:
La stufa a pellet di legno sotto riportata è conforme alla Direttiva 89/106/CEE (Prodotti da Costruzione)
STUFA A PELLET, a marchio commerciale EDILKAMIN S.p.A., denominata LILIA
MODELLO: LILIA N° di SERIE: Rif. Targhetta dati
ANNO DI FABBRICAZIONE: Rif. Targhetta dati
La conformità ai requisiti della Direttiva 89/106/CEE è inoltre determinata dalla conformità alla norma europea:
EN 14785:2006
Altresì dichiara che:
la stufa a pellet di legno LILIA rispetta i requisiti delle direttive europee:
2006/95/CEE – Direttiva Bassa Tensione
2004/108/CEE – Direttiva Compatibilità Elettromagnetica
EDILKAMIN S.p.A. declina ogni responsabilità di malfunzionamento dell’apparecchiatura in caso di sostituzione, montaggio e/o
modiche effettuate non da personale EDILKAMIN S.p.A. senza autorizzazione della scrivente.

- 3 -
PRINCIPIO DI FUNZIONAMENTO
La stufa LILIA utilizza come combustibile il pellet, la cui com-
bustione è gestita elettronicamente.
Il combustibile (pellet) viene prelevato dal serbatoio di
stoccaggio (A) e, tramite una coclea (B) attivata da motoriduttore
(C), viene trasportato nel crogiolo di combustione (D).
L’accensione del pellet avviene tramite aria calda prodotta da
una resistenza elettrica (E) e aspirata nel crogiolo tramite un
ventilatore centrifugo (M).
I fumi prodotti dalla combustione, vengono estratti dal focolare
tramite lo stesso ventilatore centrifugo (M), ed espulsi dal boc-
chettone (F) ubicato nella zona bassa del retro della stufa.
Tramite ventilatore (G) viene fatta transitare aria nell’interca-
pedine sul retro del focolare, dove si riscalda per poi uscire in
ambiente dalla griglia frontale (I).
La quantità di combustibile e l’estrazione fumi/alimentazione
aria comburente, sono regolate tramite scheda elettronica (N) al
ne di ottenere una combustione ad alto rendimento.
Sulla parte frontale sotto il portello sono installati un pannello
sinottico (L) e due manopole che consentono la gestione e la
visualizzazione di tutte le fasi di funzionamento. Le stesse fasi
possono essere gestite con telecomando (optional).
Il serbatoio del combustibile è ubicato nella parte
alta della stufa.
Il riempimento del serbatoio avviene attraverso un coperchio,
posto nella parte posteriore del top.
La stufa è realizzata con una struttura interna completamente in
ghisa.
La stufa è dotata sul retro di una presa seriale per collegamento
(con cavetto optional cod. 620550) a dispositivi di accensione
remota (quali combinatori telefonici, cronotermostati ect.)
Il rivestimento esterno è disponibile nei seguenti colori e
materiali:
• ceramica: bordeaux, grigio scuro, tortora.
ITALIANO
ITALIANO
NOTA sul combustibile.
La stufa a pellet LILIA è progettata e programmata per bruciare pellet di legno di diametro di 6 mm circa.
Il pellet è un combustibile che si presenta in forma di piccoli cilindri del diametro di 6 mm circa, ottenuti pressando
segatura, legna di scarto sminuzzata, pressati ad alti valori, senza uso di collanti o altri materiali estranei.
Per NON compromettere il funzionamento della stufa è indispensabile NON bruciarvi altro. L'impiego di altri materiali
(legna compresa), rilevabile da analisi di laboratorio, implica la decadenza della garanzia.
EdilKamin ha progettato, testato e programmato le proprie stufe perché garantiscano le proprie migliori prestazioni con
pellet delle seguenti caratteristiche:
• diametro: 6 millimetri,
• lunghezza massima: 40 mm,
• umidità massima: 8 %,
• resa calorica: 4300 kcal/kg almeno.
L'uso di pellet con diverse caratteristiche implica la necessità di una nuova taratura della stufa, analoga a quella che fa il CAT
(centro assistenza tecnica ) in 1° accensione.
L'uso di pellet non idonei può provocare: diminuzione del rendimento; anomalie di funzionamento; blocchi per
intasamento, sporcizia del vetro, incombusti, …
Una semplice analisi del pellet può essere condotta visivamente.
Buono: liscio, lunghezza regolare, poco polveroso.
Scadente: con spaccature orizzontali e verticali, molto polveroso, lunghezza molto variabile e con presenza di corpi estranei.

- 4 -
Sulla porta AUX (contatto pulito
sui pin) è possibile far installare
dal CAT un optional per il
controllo delle accensioni e
spegnimenti, (es. combinatore telefonico, termostato
ambiente), posta sul retro della stufa. Collegabile con
apposito cavalletto optional (cod. 620550).
BATTERIA TAMPONE
Sulla scheda elettronica è presente una batteria tampone
(tipo CR 2032 da 3 Volt).
Il suo malfunzionamento (non considerabile difetto di
prodotto, ma normale usura) viene indicato con scritte
ERR 1 - ERR 2.
Per maggiori riferimenti all’occorenza, conttatare il CAT
che ha effettuato la 1° accensione.
* Il volume riscaldabile è calcolato considerando l’utilizzo di pel-
let con p.c.i. di almeno 4300 Kcal/Kg e un isolamento della casa
come da L 10/91 e successive modiche e una richiesta di calore di
33 Kcal/m³ ora.
* E’ importante tenere in considerazione anche la collocazione
della stufa nell’ambiente da scaldare.
N.B.
1) tenere in considerazione che apparecchiature esterne possono provocare disturbi.
2) attenzione: parti in tensione di rete, manutenzioni e/o veriche devono essere fatte da personale qualicato.

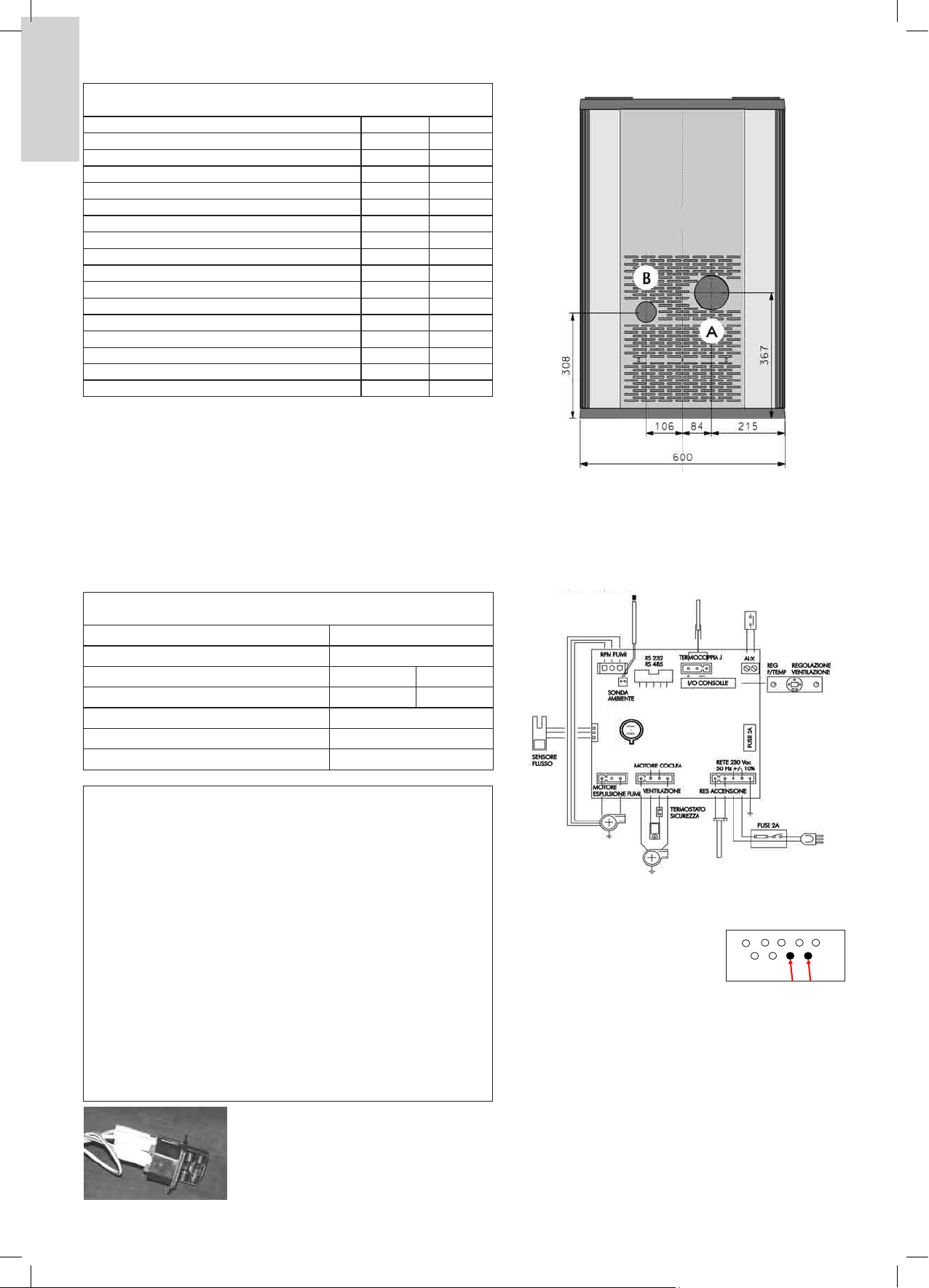

CARATTERISTICHE ELETTRICHE
Alimentazione 230Vac +/- 10% 50 Hz
Interruttore on/off si
Potenza assorbita media 150 W
Potenza assorbita in accensione 400 W
Frequenza telecomando (optional) infrarossi
Protezione su alimentazione generale (*) Fusibile 2A, 250 Vac 5x20
Protezione su scheda elettronica Fusibile 2A, 250 Vac 5x20
DISPOSITIVI di SICUREZZA:
TERMOCOPPIA:
Posta sullo scarico fumi ne rileva la temperatura.
In funzione dei parametri impostati controlla le fasi di accensione,
lavoro e spegnimento.
SENSORE FLUSSO ARIA:
Posto nel canale d’aspirazione, interviene quando il usso dell’aria
comburente è non corretto, provocando quindi problemi di depres-
sione nel circuito fumi.
TERMOSTATO DI SICUREZZA:
Interviene nel caso in cui la temperatura all’interno della stufa è
troppo elevata.
Blocca il caricamento del pellet provocando lo spegnimento della
stufa.
ITALIANO
ITALIANO
CARATTERISTICHE TERMOTECNICHE
Potenza nominale 8,0 kW
Rendimento potenza nominale 89,2 %
Emissione CO (13% O2) potenza nominale 71 ppm
Massa fumi potenza nominale 5,5 g/s
Potenza ridotta 3,4 kW
Rendimento potenza ridotta 92,6 %
Emissione CO (13% O2) potenza ridotta 278 ppm
Massa fumi potenza ridotta 2,9 g/s
Massima sovratemperatura fumi 175 °C
Tiraggio minimo 12 Pa
Autonomia min/max 7,5/17 ore
Consumo combustibile min/max 0,9/2,0 kg/h
Capacità serbatoio 15 kg
Volume riscaldabile * 210 m³
Peso con imballo 160 kg
Diametro condotto fumi (maschio) 80 mm
Diametro condotto presa aria (maschio) 40 mm
FUSIBILE
* sulla presa con interruttore posta sul
retro della stufa, sono inseriti due fusibili,
di cui uno funzionale e l’altro di scorta.
**
Connessionicavocombinatoretelefonico





Pin6epin7Pin2epin6

 
620550621240
pin 6
pin 7
PORTA SERIALE
BATTERIA
TAMPONE

- 5 -
MONTAGGIO E INSTALLAZIONE (CAT - centro assistenza tecnica)
Per quanto non espressamente riportato, in ogni nazione fare riferimento alle norme locali. In Italia fare riferimento alla norma
UNI 10683/2005, nonché ad eventuali indicazioni regionali o delle ASL locali. In caso di installazione in condominio o case di
proprietà comune, chiedere parere preventivo all’amministratore.
VERIFICA DI COMPATIBILITA’ CON ALTRI DISPOSITIVI
La stufa NON deve essere nello stesso ambiente in cui si trovano estrattori, apparecchi a gas di tipo A e B e comunque altri dispo-
sitivi che mettano in depressione il locale (riferimento UNI 10683/2005).
VERIFICA ALLACCIAMENTO ELETTRICO (posizionare la spina in un punto accessibile)
La stufa è fornita di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore
magnetotermico. Variazioni di tensione superiori al 10% possono compromettere la stufa (se non già esistente si preveda un inter-
ruttore differenziale adeguato). L’impianto elettrico deve essere a norma; vericare in particolare l’efcienza del circuito di terra.
La linea di alimentazione deve avere una sezione adeguata alla potenza dell’apparecchiatura.
La non efcienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si può far carico.

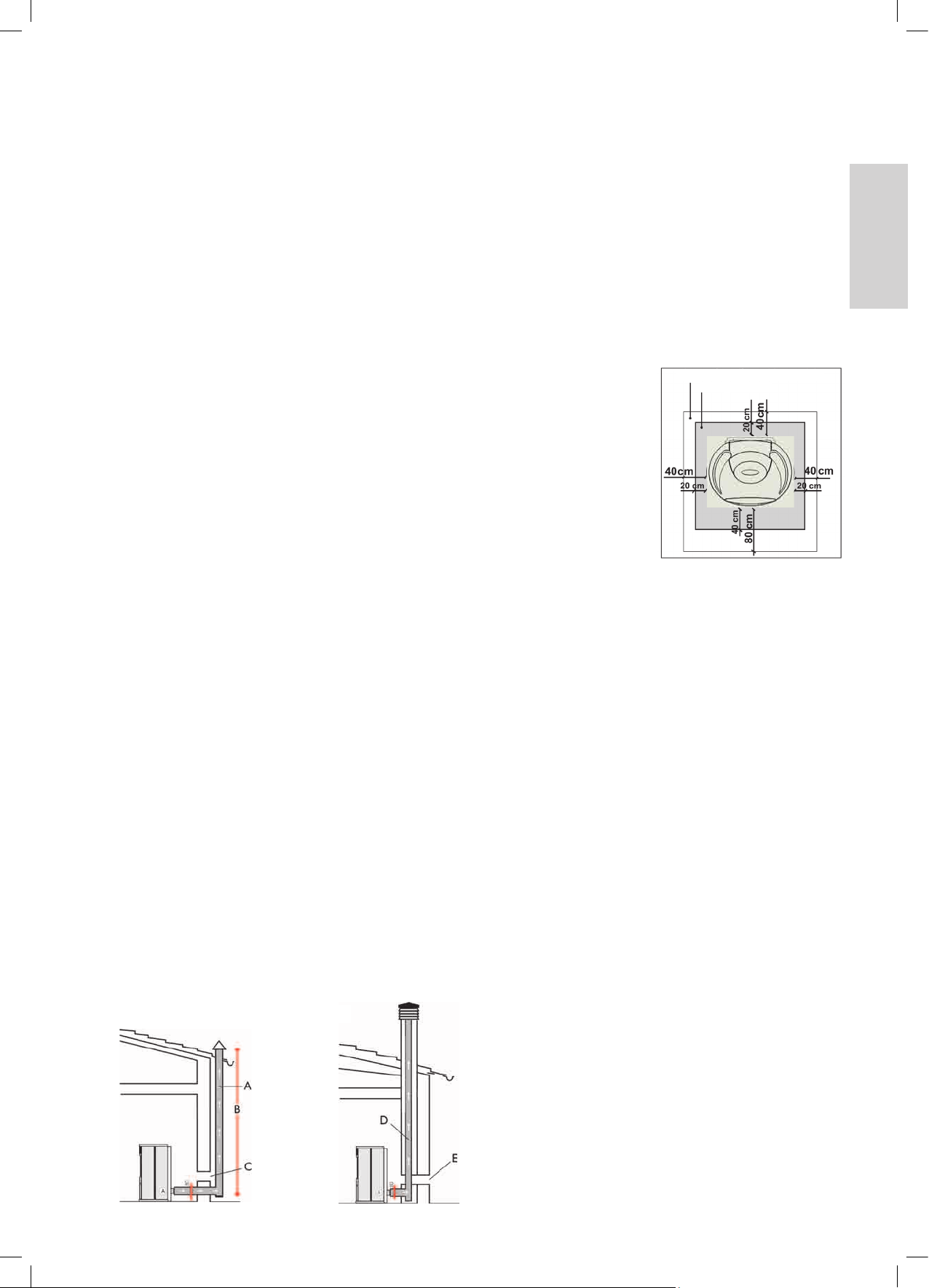

DISTANZE DI SICUREZZA PER ANTINCENDIO E POSIZIONAMENTO
Per il corretto funzionamento la stufa deve essere posizionata in bolla.
Vericare la capacità portante del pavimento.
La stufa deve essere installata nel rispetto delle seguenti condizioni di sicurezza:
- distanza minima sui lati e sul retro di 40 cm dai materiali mediamente inammabili
- davanti alla stufa non possono essere collocati materiali facilmente inammabili a meno di 80 cm
- se la stufa è installata su un pavimento inammabile deve essere interposta una lastra di materiale
isolante al calore che sporga almeno 20 cm sui lati e 40 cm sul fronte.
Se non risultasse possibile prevedere le distanze sopra indicate, è necessario mettere in atto
provvedimenti tecnici ed edili per evitare ogni rischio di incendio.
In caso di collegamento con parete in legno o altro materiale inammabile, è necessario
coibentare il tubo di scarico fumi con bra ceramica o altro materiale di pari caratteristiche.
PRESA D’ARIA
E’ necessario che il locale dove la stufa è collocata abbia una presa di aria di sezione di almeno 80 cm2 che garantisca il ripristino
dell’aria consumata per la combustione.
In alternativa, è possibile prelevare l’aria per la stufa direttamente dall’esterno attraverso un prolungamento in acciaio del tubo di
diametro 4 cm. In questo caso ci possono essere problemi di condensa ed è necessario proteggere con una rete l’ingresso dell’aria,
di cui va garantita una sezione libera di almeno 12 cm2. Il tubo deve essere di lunghezza inferiore a 1 metro e non deve presentare
curve. Deve terminare con un tratto a 90° gradi verso il basso o con una protezione dal vento.
SCARICO FUMI
Il sistema di scarico deve essere unico per la stufa (non si ammettono scarichi in canna fumaria comune ad altri dispositivi).
Lo scarico dei fumi avviene dal tubo di diametro 8 cm posto sul retro. E’ da prevedersi un T con tappo raccolta condense all’inizio
del tratto verticale. Lo scarico fumi della stufa deve essere collegato con l’esterno utilizzando tubi in acciaio o neri (resistenti a
450°C), senza ostruzioni.
Il tubo deve essere sigillato ermeticamente. Per la tenuta dei tubi e il loro eventuale isolamento è necessario utilizzare materiali
resistenti almeno a 300°C (silicone o mastici per alte temperature).
L’unico tratto orizzontale ammesso può avere lunghezza no a 2 m. E’ possibile un numero di curve a 90° no a 2.
E’ necessario (se lo scarico non si inserisce in una canna fumaria) un tratto verticale e un terminale antivento (riferimento UNI
10683/2005). Il condotto verticale può essere interno o esterno. Se il canale da fumo è all’esterno deve essere coibentato.
Se il canale da fumo si inserisce in una canna fumaria, questa deve essere autorizzata per combustibili solidi e se più grande di 150
mm di diametro, è necessario risanarla intubando e sigillando lo scarico rispetto alla parte in muratura.
Tutti i tratti del condotto fumi devono essere ispezionabili. Nel caso sia sso deve presentare aperture di ispezione per la pulizia.
Le possibili installazioni risultano quelle proposte nelle gure 1 e 2 .
ITALIANO
ITALIANO
distanza da materiale inammabile
protezione a pavimento
A: canna fumaria in acciaio coibentata
B: altezza minima 1,5m
C-E: presa d’aria dall’ambiente (sezione passante mini-
mo 80 cm²)
D: canna fumaria in acciaio, interna alla canna fumaria
esistente in muratura.
g. 1 g. 2

- 6 -
ITALIANO
ITALIANO

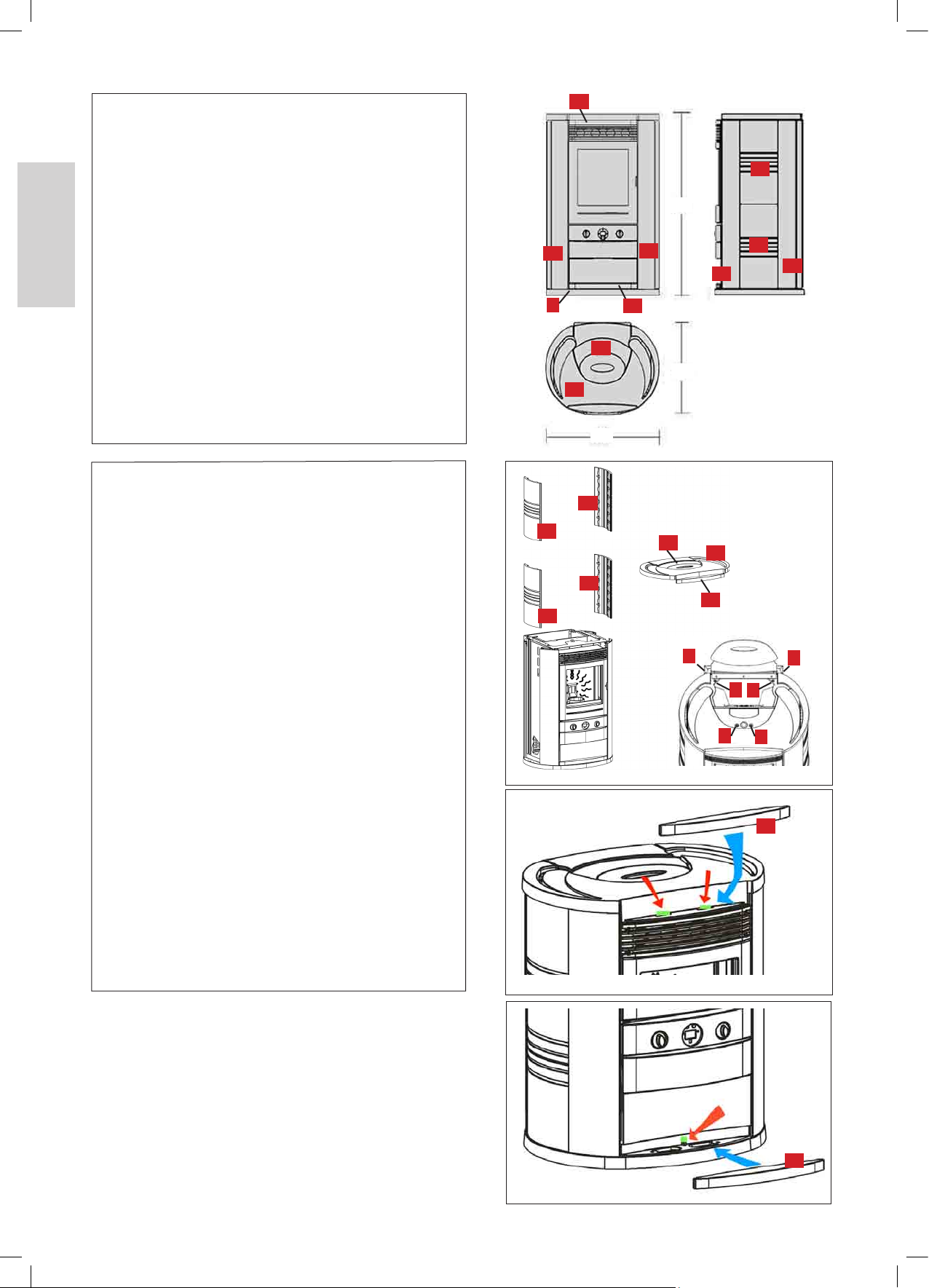

MONTAGGIO RIVESTIMENTO
PARTI DEL RIVESTIMENTO
Modello con rivestimento laterale in ceramica.
Elenco delle parti costituenti il rivestimento:
• anco laterale (11) n° 4 pz
• prolo posteriore/anteriore (10-12) n° 4 pz
• top in ghisa (15)
• coperchio serbatoio pellet (16)
• inserti in ceramica (14) n° 2 pz
• basamento in ghisa (2)
2
94
49
60
Dopo aver posizionato la struttura, tenendo conto
delle prescrizioni riportate nel capitolo
ISTRUZIONI PER L’INSTALLAZIONE,
procedere nel seguente ordine:
• smontare il top in ghisa (15) svitando le 4 viti (x)
poste sotto il coperchio del serbatoio pellet (16) e le
2 viti poste nella parte posteriore (y).
• inlare dall’alto i 4 anchi laterali in ceramica (11)
nella sede dei proli laterali in alluminio (10-12)
• riposizionare il top e ssarlo
• Applicare l’adesivo in dotazione, necessario nelle
cave alloggio dell’inserto in ceramica (14) sul top
(vedi g. A).
• Appoggiare l’inserto in ceramica superiore (14)
centrandolo, in modo da inserirlo nelle due cave,
e ssarlo con una leggera pressione, in modo che
l’adesivo faccia presa.
• Applicare l’adesivo necessario sul dentello del
frontalino in ghisa inferiore (vedi g. B).
• Appoggiare l’inserto in ceramica inferiore (14)
centrandolo sul dentello, e ssarlo con una leggera
pressione, in modo che l’adesivo faccia presa.
11
11
11
11
x
y
x
y
xx
15
14
14
14
11
11
12
10
10
12
15
16
16
14
14
(g. A)
(g. B)

- 7 -
ITALIANO
ITALIANO

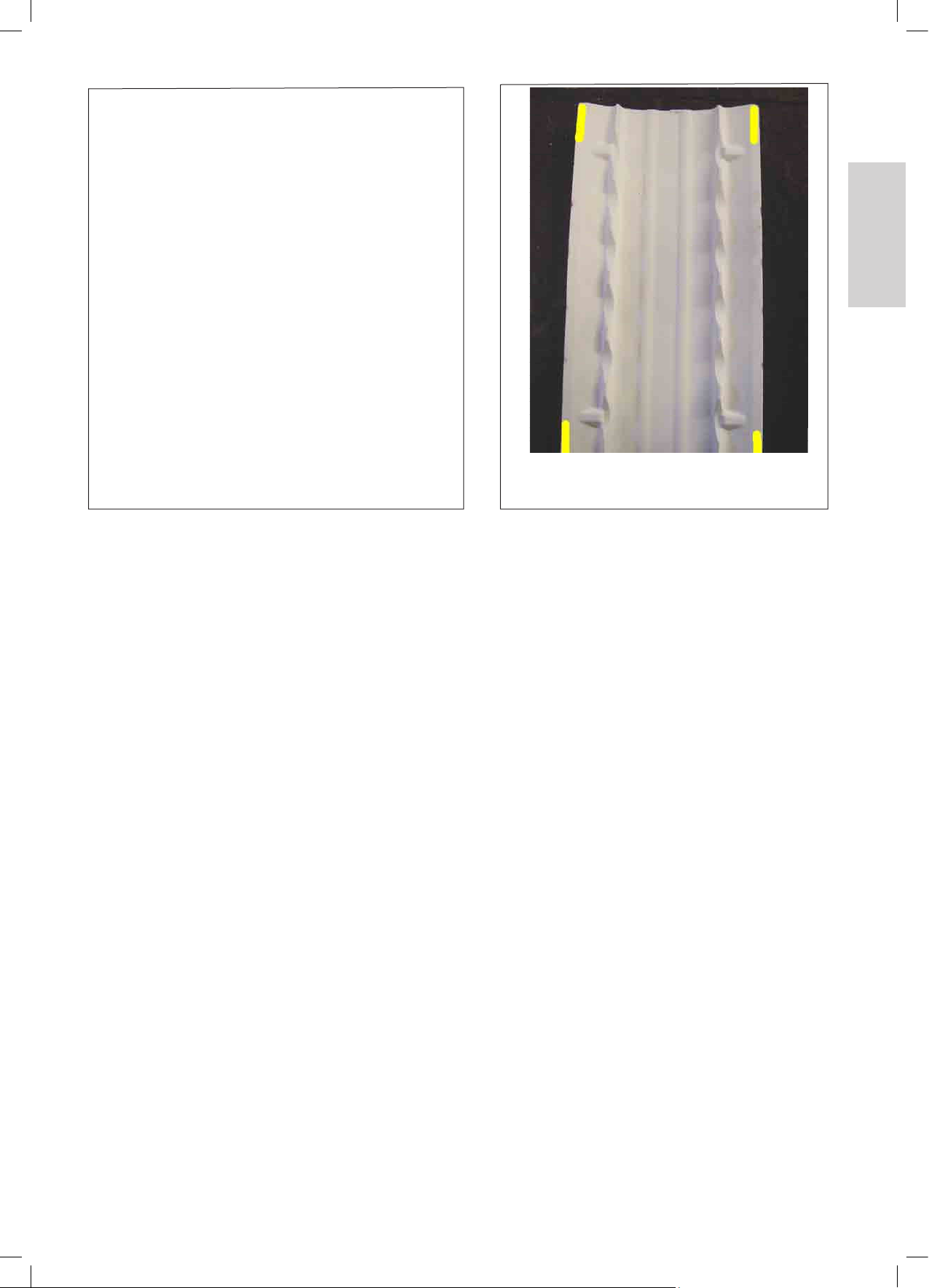

MONTAGGIO GUARNIZIONE PER CERAMICHE
In caso di vibrazione della serie ceramica durante il
funzionamento del prodotto, è possibile applicare la
guarnizione in dotazione secondo le presenti istru-
zioni:
• smontare il top in ghisa svitando le 4 viti (x) poste
sotto il coperchio del serbatoio pellet (16) e le 2 viti
poste nella parte posteriore (y).
• Slare con accuratezza i anchi laterali in cerami-
ca (11) al ne di non danneggiarle
• Tagliare un tratto di circa 3 cm della guarnizione
nera adesiva 8 x 1 in dotazione al set documentazio-
ne ed applicarla sul retro delle piastrelle in ceramica
come indicato in gura
• Inlare i anchi laterali in ceramica nella loro sede
• riposizionare il top e ssarlo

- 8 -
ITALIANO
ITALIANO
L’INTERFACCIA
Manopola sinistra (SX)
Regola la potenza in funzionamento manuale oppure la temperatura in funzionamento automatico.
La scelta del tipo di funzionamento avviene per mezzo del tasto A/M posto nel pannello centrale. Il display mostra la potenza o la
temperatura impostata.
Manopola destra (DX)
Regola la portata dell’aria di ventilazione ambiente, che è comunque sempre regolata per garantire il minimo necessario raffredda-
mento delle parti interne del corpo stufa.
Tasto On/Off del pannello
Per accendere o spegnere la stufa.
Tasto A/M del pannello
Commuta il funzionamento della stufa da Manuale ad Automatico e viceversa.
Tasto “clessidra” del pannello (non presente nei primi modelli)
Permette di accedere alla programmazione oraria di accensioni e spegnimenti programmati.
Indicazione del display
Ac: Fase di accensione (comparsa della amma)
Ar: seconda fase di accensione (stabilizzazione della amma) prima della fase di lavoro
Of: fase di spegnimento di durata 10 minuti
P1 o P2 o P3: livello di potenza impostato
8-29: temperatura impostata per il funzionamento in automatico
H1..H7: blocco con identicativo del problema (vedere pag. 12)
Pu: pulizia automatica crogiolo in atto
ŋŋ: attesa fermo motore , attendere qualche decina di secondi prima di impartire altri comandi.
Quando la stufa è in stand by mostra lampeggiante la modalità di funzionamento con cui ripartire e l’ora.
IL FUNZIONAMENTO
Prima di accendere.
1°Accensione: rivolgersi al CAT (centro assistenza tecnica) di zona (per informazioni consultare il sito www.edilkamin.com o
telefonare al nostro numero verde), che vi tarerà la stufa in base al tipo di pellet che usate e alle condizioni di uso.
Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.
Prima di accendere è necessario vericare:
- La corretta installazione (vedi pagine 5-6)
- L’alimentazione elettrica.
- La chiusura della porta.
- La pulizia del crogiolo
- Indicazione di stand by a display (potenza o temperatura lampeggiante)
Si preme quindi il tasto ON/OFF per almeno 2 secondi e la stufa comincia automaticamente a far cadere il pellet per l’avvio della
combustione,mentre a display compare Ac. Per i primi minuti non compare la amma. La scritta Ac è seguita dalla scritta Ar (a
amma presente).
RIEMPIMENTO COCLEA.
Nel caso si svuoti completamente il serbatoio del pellet, per riempire la coclea premere il tasto clessidra per qualche secondo.
L’operazione è da eseguirsi prima dell’ accensione se la stufa si è fermata perché è nito il pellet.
E’ normale che nel serbatoio resti una quantità residua di pellet che la coclea non riesce ad aspirare.
ACCENSIONE
Accensione automatica
A stufa in stand by, premendo per 2” il tasto ON/OFF si avvia la procedura di accensione e viene visualizzata la scritta Ac per al-
cuni minuti (la fase di accensione non è a tempo predeterminato: la sua durata è abbreviata automaticamente se la scheda rileva il
superamento di alcuni test). Dopo circa 5 minuti compare la amma. E’ normale che nel crogiolo si sviluppi un pò di fumo prima
della amma. Compare quindi la scritta Ar no a stabilizzazione della amma.
manopola sx pannello manopola dx

- 9 -
ITALIANO
ITALIANO
Accensione manuale
In casi di temperatura sotto i 3°C che non permetta alla resistenza elettrica di arroventarsi o di temporanea non funzionalità della
resistenza è possibile usare per l’accensione della diavolina. Introdurre nel crogiolo un pezzo di diavolina ben accesa, chiudere la
porta e premere ON/OFF.
Modalità di funzionamento (a stufa in funzione si passa da una modalità all’altra premendo tasto A/m)
Manuale : si regola la potenza di lavoro (da P1 a P3 con manopola SX) e la ventilazione (con manopola DX)
Automatico:si regola temperatura che si vuole raggiungere nel locale, la stufa regola la potenza di lavoro per raggiungerla (P3) o
mantenerla (P1).
Se si imposta una temperatura inferiore a quella del locale, la stufa lavora in P1, consumando la quantità corrispondente di pellet.
Nota sulla variabilità della amma
Eventuali variazioni dello stato della amma dipendono dal tipo di pellet impiegato, nonché da una normale variabilità della
amma di combustibile solido e dalle pulizie periodiche del crogiolo che la stufa automaticamente esegue (che NON si sostitui-
scono alla necessaria aspirazione a freddo da parte dell’utente prima dell’accensione).
Spegnimento
A stufa funzionante premendo per 2” il tasto ON/OFF si avvia la procedura di spegnimento e viene visualizzato “of” (per un totale
di 10 minuti). La fase di spegnimento prevede:
• Interruzione caduta pellet.
•Ventilazione al massimo.
• Motore espulsione fumi al massimo.
Non staccare mai la spina durante lo spegnimento
PROGRAMMATORE ORARIO SETTIMANALE INCORPORATO NEL PANNELLO
Sono disponibili 3 programmi orari di accensione da impostare:
Pr01 con ora di accensione e spegnimento da impostare
Pr02 con ora di accensione e spegnimento da impostare
Pr03 con ora di accensione e spegnimento da impostare
In ognuno dei giorni della settimana (day1=lunedì;day2=martedì…day7=domenica) si può attivare uno o più dei tre
programmi disponibili.
In stand by il display mostra alternativamente modalità di accensione (P1, P2 o P3 o una temperatura) e l’ora corrente.
Per ognuno dei pulsanti da premere fare riferimento a pagina 8.
Regolare l’ora corrente
Premendo una volta “clessidra” appare ESC, premendo On/off (-) appare SET, premendo “clessidra” appare ORA:MIN,
che si possono variare coi tasti On/off (-) e Am (+). Sistemata così l’ora, si conferma con “clessidra” e compare day n°
(day1=lunedì; day2=martedì… day7=domenica) che si può variare coi tasti On/off (-) e Am (+). Confermando con
“clessidra” compare ESC, premendo ancora “clessidra” si esce dalla programmazione.
Attivazione programmazione oraria
Premendo una volta “clessidra” appare ESC, premendo Am (+) appare Pr of. Premendo ”clessidra” compare “of” che si
passa in “on” con On/off (-) o Am (+).Confermando con “clessidra” compare ESC, premendo ancora “clessidra” si esce
dalla programmazione. La stufa in modalità Pr On può recepire comandi di accensione e spegnimento temporizzato.
Impostazione di un programma (es. Pr01).
Premendo una volta “clessidra” appare ESC. Premere Am (+) nché non compare Pr01 (dopo Pr On impostato al passo
precedente).
Confermando con “clessidra” compare ON P1 e poi l’ora alla quale si vuole impostare appunto l’accensione del
programma 1. Si varia tale ora usando i tasti On/off (-) o Am (+).
Si conferma premendo “clessidra”.
Compare Of P1 e poi l’ora alla quale si vuole impostare appunto lo spegnimento del programma 1. Si varia tale ora
usando i tasti On/off (-) o Am (+).
Si conferma premendo “clessidra”.
Compare ofd1 (cioè che il programma 1 non è attivo nel giorno 1, lunedì. Per attivarlo si preme Am (+), compare Ond1,
cioè lunedì è attivo il programma di accensione e spegnimento 1 impostato.
Si passa al secondo giorno, martedì con “clessidra” e in maniera analoga no a day7.
Per uscire “clessidra”.
In maniera analoga si impostano ora di accensione a spegnimento di Pr 02 e Pr 03 e si decide quali giorni hanno Pr 02 o
Pr 03 on o of.
Quando si hanno programmi attivati, a display c’è una luce verde a anco del simbolo “clessidra”.

- 10 -
ITALIANO
ITALIANO
TELECOMANDO cod. 633280 (optional)
: tasto accensione/spegnimento
+: tasto per incrementare la potenza/temperatura di lavoro (all’interno di un menù incrementa la variabile visualizzata)
-: tasto per decrementare la potenza/temperatura di lavoro (all’interno di un menù decrementa la variabile visualizzata)
A: tasto per passare alternativamente dalla funzione manuale a quella automatica
M: tasto per passare alternativamente dalla funzione automatica a quella manuale
- Il telecomando trasmette con segnale infrarosso, il led di trasmissione segnale deve essere in linea visiva con il led di ricezione
della stufa perché vi sia una corretta trasmissione, in campo libero quindi privo di ostacoli, abbiamo una distanza coperta di 4-5mt.
- Il telecomando funziona con 3 batterie alcaline da 1,5V size AAA, la durata delle batterie dipende dell’uso ma copre comunque
abbondantemente l’utilizzo dell’utente medio per un’intera stagione.
- L’accensione della retroilluminazione dei tasti alla pressione di uno degli stessi, indica che il telecomando sta trasmettendo il
segnale; il “beep” proveniente dalla stufa ne conferma la ricezione.
- Il telecomando deve essere pulito con un panno umido senza spruzzare prodotti detergenti o liquidi direttamente su di esso, usare
in ogni caso detergenti neutri privi di sostanze aggressive.
- Maneggiare con cura il telecomando, una caduta accidentale potrebbe provocarne la rottura.
- Con il telecomando possono inoltre essere eseguite tutte le operazioni eseguibili da pannello sinottico.
- La temperatura di lavoro è: 0-40°C
- La corretta temperatura di stoccaggio è :-10/+50°C
- Umidità di lavoro: 20-90% U.R. senza condensa
- Grado di protezione: IP 40
- Peso del telecomando con pile inserite: 160gr
NOTA PER IL CAT: Un telecomando infrarosso si identica facilmente da un radiocomando perché ha il led di trasmis-
sione in punta, vedi foto “A” sotto riportata.
Foto “A”
INFORMAZIONI AGLI UTENTI
Ai sensi dell’art.13 del decreto legislativo 25 luglio 2005, n.151 ”Attuazione delle Direttive 2002/95/CE,2002/96/CE e
2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché
allo smaltimento dei riuti”.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla confezione indica che il prodotto alla ne della pro-
pria vita utile deve essere raccolto separatamente dagli altri riuti.
L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a ne vita agli idonei centri di raccolta differenziata dei riuti
elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di
tipo equivalente, in ragione di uno a uno.

- 11 -
CONSIGLI IN CASO DI INCONVENIENTE
PROBLEMA CAUSA SOLUZIONI
pannello sinottico spento mancanza di tensione in rete
controllare che il cavo di alimentazione
sia collegato controllare fusibile (sulla
presa di alimentazione)
telecomando (optional ) inefciente distanza eccessiva dalla stufa avvicinarsi alla stufa
pila del telecomando scarica controllare e nel caso cambiare la pila
aria in uscita non calda troppa fuliggine nello scambiatore pulire lo scambiatore dall’ interno del focolare
non compare la amma (ricordarsi
compare dopo 5 minuti dalla
pressione del tasto on/off)
non è stato effettuato riempimento
coclea
effettuare riempimento coclea
(vedere paragrafo su accensione)
mancata accensione accumulo di incombusti nel crogiolo pulire crogiolo
non “parte” la fase di
accensione/spegnimento all’ora
voluta
non corretta impostazione:
ora corrente attivazione programmi
attivazione del programma nel
giorno
vericare secondo indicazioni a
pagina 10
ERR 1- ERR 2 visualizzati sul pannello sinot-
tico
batteria tampone scarica, all’inter-
no della scheda elettronica sostituire batteria tampone
SEGNALAZIONE EVENTUALI CAUSE DI BLOCCHI
Nel caso sia necessario, sul display viene visualizzata la motivazione dello spegnimento.
H1 allarme depressione: problema legato alla circolazione dell’ aria
H2 avaria motore estrazione fumi
SF (H3) stop amma
AF (H4) accensione fallita
H5 blocco black out
H6 termocoppia guasta o scollegata
H7 over temperatura fumi
La segnalazione resta visualizzata no a che non si interviene sul pannello, premendo il tasto ON/OFF.
Si raccomanda di non far ripartire la stufa prima di aver vericato l’eliminazione del problema.
Nel caso di avvenuto blocco, per riavviare la stufa è necessario lasciar avvenire la procedura di spegnimento (10 minuti
con riscontro sonoro) e quindi premere il tasto ON/OFF.
Non staccare mai la spina durante lo spegnimento per blocco. Importante riferire al CAT (centro assistenza tecnica)
cosa segnala il pannello.
Nella pagina seguente si riportano consigli per ognuno dei suddetti casi.
I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire spazzati una
volta all’anno (vericare se nella propria nazione esiste una normativa al riguardo). Omessi il controllo e la pulizia regolari si
aumenta la probabilità di un incendio del comignolo. In quel caso procedere come segue:
non spegnere con acqua;
svuotare il serbatoio del pellet;
rivolgersi a personale specializzato dopo l’incidente prima di riavviare la macchina.
ITALIANO
ITALIANO

- 12 -
CONSIGLI IN CASO DI INCONVENIENTE
H1) Allarme depressione (interviene se il sensore di usso rileva usso aria comburente insufciente)
Il usso può essere insufciente se c’è portello aperto, tenuta non perfetta del portello (es. guarnizione), se c’è problema di aspira-
zione aria o di espulsione fumi, oppure crogiolo intasato.
Controllare:
- chiusura portello
- canale di aspirazione aria comburente (pulire facendo attenzione agli elementi del sensore di usso)
- pulire il sensore di usso con aria secca (tipo per tastiera di PC)
- posizione stufa: non deve essere addossata al muro
- posizione e pulizia crogiolo (con frequenza legata al tipo di pellet)
- canale da fumo (pulire)
- installazione (se non è a norma e presenta più di 2-3 curve, lo scarico fumi non è regolare)
- soglia del sensore di usso (SF nei parametri) (solo da parte CAT).
Se si sospetta un malfunzionamento del sensore, fare collaudo a freddo. Se variando le condizioni, aprendo il portello ad esempio,
il valore visualizzato non cambia, è un problema di sensore.
L’allarme depressione può vericarsi anche durante la fase di accensione, in quanto il sensore di usso inizia a monitorare dal 90”
dopo lo start ciclo accensione.
H2) Avaria motore espulsione fumi (interviene se il sensore giri estrattore fumi rileva un’anomalia)
- Controllare funzionalità estrattore fumi (SOLO PER CAT)
- Controllare collegamento sensore giri (SOLO PER CAT)
- Controllare pulizia canale da fumo
- Controllare funzionalità scheda elettronica (SOLO PER CAT)
- Controllare funzionalità messa a terra dell’impianto elettrico
SF (H3) Stop amma (interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò
come assenza di amma)
La amma può essere mancata perché:
- manca pellet,
- troppo pellet ha soffocato la amma,
- è intervenuto il termostato di massima (caso raro perché ci sarebbe Over temperatura fumi).
AF (H4) Accensione fallita (interviene se in un tempo massimo di 15 minuti non compare amma e non è raggiunta la temperatura
di avvio).
Distinguere i due casi seguenti.
NON è comparsa amma E’ comparsa amma ma dopo la scritta Ar è
comparso AF
Vericare:
- posizionamento e pulizia del crogiolo
- arrivo al crogiolo di aria comburente
- funzionalità resistenza
-temperatura ambiente (se inferiore 3°C serve diavolina) e
umidità
Provare ad accendere con diavolina
Vericare: (solo per il CAT)
- funzionalità termocoppia
- temperatura di avvio impostata nei parametri
H5) Blocco:black-out
Vericare allacciamento elettrico e cali di tensione.
H6) Termocoppia guasta (interviene se la termocoppia è guasta o scollegata) (solo per il CAT)
Vericare collegamento della termocoppia alla scheda.
Vericare funzionalità nel collaudo a freddo.
H7) Over temp. fumi (spegnimento per eccessiva temperatura dei fumi)
Una temperatura eccessiva dei fumi può dipendere da:
tipo di pellet, anomalia estrazione fumi, canale ostruito, installazione non corretta, “deriva” del motoriduttore.
ITALIANO
ITALIANO

- 13 -
MANUTENZIONE
Una regolare manutenzione è alla base del buon funzionamento della stufa.
Prima di effettuare qualsiasi manutenzione, disinserire l’apparecchio dalla rete di alimentazione elettrica.
PULIZIA GIORNALIERA
La pulizia deve essere effettuata aiutandosi con un aspirapolvere, l’intera procedura richiede pochi minuti al giorno.
UTILIZZANDO UN ASPIRATORE, a stufa fredda.
- Aspirare lo sportello, aspirare il piano fuoco, aspirare il vano attorno al crogiolo dove cade la cenere (NON c’è cassetto cenere
estraibile).
- Togliere il crogiolo o scrostarlo con la spatolina, pulire eventuali occlusioni dei i fori su tutti i lati.
- Aspirare il vano crogiolo, pulire i bordi di contatto, rimettere il crogiolo.
- Se necessario pulire il vetro (a freddo).
NON ASPIRARE MAI LA CENERE CALDA, compromette l’aspiratore impiegato.
Dopo qualche mese usare aria secca (tipo per tastiera PC) per pulire, a stufa spenta, il sensore di usso nel tubo aspirazione aria
comburente.
SVUOTARE IL SERBATOIO E ASPIRARNE IL FONDO IN CASO DI INATTIVITA’ DELLA STUFA e comunque
ogni 15 giorni.
OGNI STAGIONE (a cura del CAT - centro assistenza tecnica)
- Pulizia generale interna ed esterna.
- Pulizia accurata dei tubi di scambio.
- Pulizia/controllo dei tubi di scarico.
NON allentare mai le brugole interne al focolare: cadrebbe il caricatore
- Pulizia accurata e disincrostazione del crogiolo e del relativo vano.
- Pulizia ventilatori, verica meccanica dei giochi e dei ssaggi.
- Pulizia canale da fumo (sostituzione della guarnizione sul tubo scarico fumi).
- Pulizia del vano ventilatore estrazione fumi, pulizia sensore di usso, controllo termocoppia.
- Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, eventuale sostituzione della stessa.
- Pulizia /controllo del Pannello Sinottico.
- Ispezione visiva dei cavi elettrici, delle connessioni e del cavo di alimentazione.
- Pulizia serbatoio pellet e verica giochi assieme coclea-motoriduttore.
- Sostituzione della guarnizione portello.
- Collaudo funzionale, caricamento coclea, accensione, funzionamento per 10 minuti e spegnimento.
Se vi è un uso molto frequente della stufa, si consiglia la pulizia del canale da fumo ogni 3 mesi.
LA MANCATA MANUTENZIONE ANNUALE NON permette alla stufa di funzionare regolarmente e eventuali problemi
da ciò derivanti non potranno essere considerati in garanzia.
La mancata manutenzione è fra le cause che implicano la decadenza della garanzia.
OPTIONAL
ACCENSIONE TELEFONICA A DISTANZA (OPTIONAL cod. 281900)
E’ possibile ottenere l’accensione a distanza facendo collegare dal CAT (centro assistenza tecnica) un combinatore
telefonico sulla scheda elettronica (porta AUX/SERIALE) tramite cavetto optional cod. 620550.
TELECOMANDO (OPTIONAL cod. 633280)
E’ possibile acquistare un telecomando per accendere/spegnere e eseguire le regolazioni a distanza.
Vedi istruzioni a pagina 10.
RICORDARSI di ASPIRARE il CROGIOLO PRIMA DI OGNI ACCENSIONE
In caso di fallita accensione, NON ripetere l’accensione prima di avere svuotato il crogiolo
ITALIANO
ITALIANO

- 14 -
ENGLISH
ENGLISH
Dear Sir or Madam,
thank you for choosing our LILIA stove.
Before using your stove, please read this booklet carefully so that you may exploit all its features to the full in complete safety.
Please remember that the 1st ignition must be carried out by the dealer, which veries the installation and completes the guarantee.
The manufacturer cannot be held liable for any damage deriving from stove use following incorrect installation, incorrect maintenance
or misuse.
SAFETY INFORMATION
The stove is designed to heat the room it is installed in by radiation and by air movement from the front grilles. The heat is genera-
ted by automatic pellet combustion in the rebox.
The only risks which may derive from use of the stove are linked with non-compliance with the installation instructions, direct
contact with live electrical parts (inside) or with the re or hot parts (glass, pipes and hot air outlet), and the introduction of
foreign substances. Only use wood pellets with 6 mm diameter, as fuel.
If components fail, the stove is tted with safety devices which turn it off. This must be allowed to happen without interference.
For correct operation, the stove must be installed in compliance with the instructions on this technical sheet and the door must not
be opened during operation: combustion is managed automatically so no manual operations are needed.
Never put foreign substances in the rebox or hopper.
Do not use ammable products to clean the smoke duct.
Firebox and hopper components must only be cleaned using a vacuum cleaner, when the stove is cold.
The glass must be cleaned when COLD with a special product (e.g. GlassKamin) and cloth. Do not clean when hot.
Make sure the stove is installed and ignited by a qualied dealer, which must also complete the guarantee and take responsibility
for correct installation.
During stove operation, the outlet pipes and door reach high temperatures.
Do not keep objects which are not able to withstand heat in the immediate vicinity of the stove.
NEVER use liquid fuels to light the stove or rekindle the embers.
Do not block ventilation openings in the room where the stove is installed or air inlets in the stove itself.
Do not wet the stove, and do not put wet hands near electrical parts.
Do not t reducers on the smoke outlet pipes.
The stove must be installed in a suitable place as regards re regulations, and provided with all the facilities (power supply and
outlet) it requires for correct operation.
Before carrying out any maintenance, disconnect the device from the mains power supply.
Should ignition fail, DO NOT re-ignite until you have emptied the combustion chamber.
DECLARATION OF CONFORMITY
The undersigned EDILKAMIN S.p.A. with registered ofce at Via Vincenzo Monti 47 - 20123 Milan - Fiscal codes P.IVA
00192220192
Declares under its own responsibility as follows:
the wood pellet stove speci ed below is manufactured in accordance with the 89/106/CEE Directive (Construction Products)
WOOD PELLET STOVE, trademark EDILKAMIN S.p.A., called LILIA
MODEL: LILIA SERIAL NO.: Ref. data tag plate
YEAR OF PRODUCTION: Ref. data tag plate
Compliance with the 89/106/EEC Directive is also determined by compliance with the European standard:
EN 14785:2006
The undersigned also declares as follows:
the LILIA wood pellet stove complies with the requirements of the following European directives:
2006/95/CEE – Low voltage directive
2004/108/EEC – Electromagnetic compatibility directive
EDILKAMIN S.p.A. declines all responsibility for malfunction of the equipment in the event of substitution, assembly and/or alte-
rations of any sort carried out by personnel not working for or authorised by EDILKAMIN S.p.A.

- 15 -
ENGLISH
ENGLISH
OPERATING FEATURES
LILIA is a pellet-red stove which manages pellet combustion
electronically.
The fuel (pellets) is taken from the storage hopper (A) and
delivered to the combustion chamber (D) by a screw feeder (B)
driven by a gearmotor (C).
The pellets are ignited by hot air produced by a heating element
(E) which is drawn into the combustion chamber by a centrifu-
gal fan (M).
The combustion smoke produced is drawn out of the rebox by
the same centrifugal fan (M), and expelled from the nozzle (F)
at the bottom rear of the stove.
Air is blown into the hollow space at the back of the rebox by
a fan (G), where it is heated before coming out into the room
from the front grille (I).
The amount of fuel and the smoke extraction/combustion air
supply are controlled by an electronic circuit board in order to
achieve highly efcient fuel consumption.
There is a display-control panel (L) and two knobs on the front
panel under the door which allow all operating stages to be ma-
naged and displayed. The same functions may also be managed
by remote control (optional).
The pellet hopper is at the top of the stove.
The hopper is lled through a lid found at the back of the top
The internal structure of the stove is completely made of cast
iron.
A serial port is found at the back of the stove (optional cable:
code 620550) to be connected to devices that allow remote
ignition (e.g. remote telephone, local thermostat).
The external covering is available in the following colours and
materials:
• ceramic: wine-red, dark grey, turtle-dove .
NOTES ON FUEL
The LILIA pellet stove is designed to burn wood pellets with 6 mm diameter.
Pellets are small 6 mm diameter (approx.) fuel cylinders made from sawdust and ground waste wood pressed at high
pressure without adhesives or other foreign material.
In order NOT to jeopardize stove operation, do NOT burn other substances. The use of other materials (including
wood), which can be detected by laboratory analyses, invalidates the guarantee.
EdilKamin has designed and tested the stoves for best performance with pellets with the following characteristics:
• diameter: 6 millimetres,
• maximum length: 40 mm,
• maximum moisture content: 8 %,
• heat output: 4300 kcal/kg (at least).
If pellets with different characteristics are used, the stove will need recalibrating (similar to the initial calibration
carried out by the dealer upon 1st ignition.
Use of unsuitable pellets may lead to: a decrease in efciency; operating anomalies; stoppages due to clogging, dirty
glass, unburnt fuel, etc.
Pellets may be simply analysed just by looking at them.
Good: smooth, regular lengths, not very dusty.
Poor-quality: with horizontal and vertical splits, a lot of dust, highly variable lengths and mixed with foreign matter.

- 16 -
* The heatable room dimensions are calculated on the basis of
pellets with an lhv of at least 4300 kcal/kg and home insulation in
compliance with Italian law 10/91, and subsequent changes toge-
ther with an expected heat output of 33 Kcal/m³ per hour.
* It is also important to consider the position of the stove in the
room to be heated.
N.B.
1) bear in mind that external devices may cause interference.
2) caution: live parts. Servicing and/or inspections must be carried out by qualied staff.
ELECTRICAL SPECIFICATIONS
Power supply 230Vac +/- 10% 50 Hz
On/off switch yes
Average power consumption 150 W
Power consumption during ignition 400 W
Remote control frequency (optional extra) infrared
Protection on mains power supply * 2A, 250 Vac 5x20 Fuse
Electronic circuit board protection 2A, 250 Vac 5x20 Fuse
SAFETY DEVICES:
THERMOCOUPLE:
On the smoke outlet. It measures the smoke temperature.
It controls the ignition, operating and shutdown stages according to
the parameters set.
AIR FLOW SENSOR:
On the intake duct. It trips when the ow of combustion air is not
correct, therefore causing low pressure problems in the smoke
circuit.
SAFETY THERMOSTAT:
It trips if the temperature inside the stove is too high.
It stops pellet loading, thus causing the stove to go out.
ENGLISH
ENGLISH
HEATING SPECIFICATIONS
Nominal power 8,0 kW
Efciency nominal power 89,2 %
Emissions CO (13% O2) nominal power 71 ppm
Smoke mass nominal power 5,5 g/s
Reduced power 3,4 kW
Efciency reduced power 92,6 %
Emissions CO (13% O2) reduced power 278 ppm
Smoke mass reduced power 2,9 g/s
Maximum overheated smoke 175 °C
Minimum draught 12 Pa
Time between refuellings (min/max) 7,5/17 hours
Fuel consumption (min/max) 0,9/2,0 kg/h
Hopper capacity 15 kg
Heatable room dimensions * 210 m³
Weight including packaging 160 kg
Smoke duct diameter (A male) 80 mm
Air intake duct diameter (B male) 40 mm
The Dealer can install an optional
on the AUX outlet (clean contact
on the pins) for controlling the
process of switching on and off (e.g. telephone remote,
local thermostat), located at the rear oh the stove. Can
be connected via special optional trestle (code 620550).
BACKUP BATTERY
A backup battery is found on the control board (3-Volt
CR 2032 battery).
Its malfunction is indicated with the following messages:
(not considered a defect but due to normal wear-and-
tear): ERR 1 - ERR 2.
For more detailed information, please contact the DEA-
LER who has performed the rst 1st ignition.
FUSE
* two fuses are inserted on the socket
behind the stove, tted with a switch one
is functional and the other is spare.
**
Connessionicavocombinatoretelefonico





Pin6epin7Pin2epin6

 
620550621240
pin 6
pin 7
SERIAL PORT
BACKUP
BATTERY
SMOKE
SPEED THERMOCOUPLE
ROOM
SENSOR
P/TEMP.
ADJUSTMENT
VENTILATION
ADJUSTMENT
FLOW
SENSOR MAINS
SCREW FEEDER
MOTOR
SMOKE EXTRACTION
MOTOR
VENTILATION IGNITION HEATING
ELEMENT
SAFETY
THERMOSTAT

- 17 -
ASSEMBLY AND INSTALLATION (Dealer)
Refer to the local regulations in the country of use for anything not expressly shown.
If the stove is to be installed in a block of ats, consult the block administration before installing.
COMPATIBILITY CHECK WITH OTHER DEVICES
The stove must NOT be installed in the same room as extractor fans or type B gas equipment.
ELECTRICAL CONNECTION CHECK (the plug must be in an accessible place)
The stove is tted with an electrical power cord for connection to a 230 V 50 Hz socket, preferably protected with a
thermal-magnetic circuit breaker. Voltage variations of greater than 10% may impair stove operation (if not already installed, t a
suitable residual current circuit breaker). The electrical system must comply with the law; in particular make sure the earth circuit
is in working order. The power supply line must have a suitable cross-section for the equipment rating.
An inadequate earthing system can cause anomalies for which Edilkamin cannot be held liable.
FIRE SAFETY DISTANCES AND LOCATION
For correct operation the stove must be level.
Check the load-bearing capacity of the oor.
The stove must be installed in compliance with the following safety conditions:
- minimum safety distance at the sides and back from medium-level ammable materials: 40 cm
- easily ammable materials must not be located less than 80 cm from the front of the stove
- if the stove is installed on a ammable oor, a sheet of heat insulating material must be placed
between the stove and the oor, which protrudes by at least 20 cm at the sides and 40 cm at the
front.
If it is impossible to comply with the distances given above, technical/building measures must
be taken to avoid all re risks.
If the smoke outlet pipe is connected to walls made of wood or other ammable materials,
it must be insulated with ceramic bre or other materials with similar characteristics.
AIR INTAKE
The room where the stove is located must have an air intake with cross section of at least 80cm2 to ensure
replenishment of the air consumed by combustion.
Alternatively, the stove air may be taken directly from outside through a 4 cm steel extension of the pipe. In this case,
there may be condensation problems and it is necessary to protect the air intake with a grille, which must have a free
section of at least 12 cm2. The pipe must be less than 1 metre long and have no bends.
It must end with section at 90° facing downwards or be tted with a wind guard.
SMOKE OUTLET
The stove must have its own smoke outlet (discharge into common ues or other devices must not be used).
The smoke leaves the stove through the 8 cm diameter pipe at the back.
A T-section with condensation trap and bleeder must be tted at the beginning of the vertical section.
The stove smoke outlet must be connected with the outside using black painted or steel pipes (resistant to 450°C),
without obstructions. The pipe seals must be air-tight. Material that withstands up to 300°C must be used (silicone or high tem-
perature mastic) to seal and insulate (if necessary) the pipes. The only horizontal section allowed may be up to 2 m long. Up to
two 90° bends may be used. If the smoke outlet does not end in a ue, a suitably xed vertical section (at least 1.5 m long unless
clearly unadvisable for safety reasons) with wind guard at the end is essential. The vertical duct may be indoor or outdoor. If the
smoke duct is outdoor, it must be insulated.
If the smoke duct ends in a ue, the ue must be authorized for solid fuel. If it is more than 150 mm in diameter, it must be renewed
by inserting an internal pipe and sealing the smoke outlet from the brickwork.
All sections of the smoke duct must be inspectable. If it is xed, cleaning inspection openings must be provided.
Possible installations are shown in gures 1 and 2.
ENGLISH
ENGLISH
A: insulated steel chimney ue.
B: minimum height 1.5 m.
C-E: room air inlet (minimum internal cross-section 80
cm²).
D: steel chimney ue inside existing masonry chimney
ue.
g. 1 g. 2
Distance from ammable material
Floor protection

- 18 -
COVERINGS
Model with ceramic side covering.
Covering parts list:
•side (11) n° 4 pz
• front/rear bar (10-12) n° 4 pz
• cast iron top (15)
• cast iron pellet cover (16)
• ceramic insert (14) n° 2 pz
• cast iron base (2)
After positioning the frame according to the
instructions shown in the
INSTALLATION INSTRUCTIONS
chapter, proceed as follows in the order shown:
• Remove the cast iron top (15) by loosening the 4
screws (x) beneath the cover of the pellet hopper
(16) and the 2 screws on the back part (y).
• Insert the 4 ceramic lateral sides from the top (11)
into the housing of the aluminium lateral proles
(10-12)
• Put the top back into place and fasten it
• Apply as much tape as is necessary into the cera-
mic insert housing (14) on the top (refer to g. A).
• Place the upper ceramic insert (14) into the centre
for it to t into the two housings and secure it into
place by pressing it lightly in order for it to bond
with the tape.
• Apply as much tape as is necessary onto the little
tooth of the lower cast iron front panel (refer to g.
B).
• Place the lower ceramic insert (14) into the centre
onto the little tooth and secure it into place by pres-
sing it lightly in order for it to bond with the tape.
ENGLISH
ENGLISH
2
94
49
60
11
11
11
11
x
y
x
y
xx
15
14
14
14
11
11
12
10
10
12
15
16
16
14
14
(g. A)
(g. B)

- 19 -
INSTRUCTIONS TO APPLY THE GASKET TO
THE CERAMIC TILES
If the side ceramic tiles vibrate during operation,
you can apply the gasket supplied by following
these instructions:
• Remove the cast iron top by loosening the 4
screws (x) beneath the cover of the pellet hopper
(16) and the 2 screws on the back part (y).
• Carefully remove the ceramic lateral sides (11) so
as to prevent damaging them
•Cut 4 pieces of about 3 cm from the 8 x 1 black
adhesive gasket, supplied with the documentation,
and apply them to the back of the ceramic tiles in
the positions shown in the gure, indicated by an .
• Insert the ceramic lateral sides into their housing
• put the top back into place and fasten it
ENGLISH
ENGLISH

- 20 -
INTERFACE
Left knob (SX)
For power adjustment during manual operation and temperature adjustment during automatic operation. The operating mode may
be set using the A/M key on the central panel. The display shows the power or
temperature set.
Right knob (DX)
For room air ow adjustment, which in any case cannot be set lower than the minimum necessary to ensure cooling of the internal
stove parts.
Panel On/Off key
To turn the stove on or off.
Panel A/M key
For switching stove operation from manual to automatic and vice versa.
Only on LILIAWITH WEEKLY PROGRAMMER
Panel “hourglass” key
For setting the programmed on/off times
left knob panel right knob
Display unit messages
Ac: Ignition stage (ame appearance)
Ar: second Ignition stage (ame stabilizing) before the operating stage
Of: shutdown stage
P1 o P2 o P3: power level set
8-29: temperature set for automatic operation
H1..H7: stoppage problem identication number (see page 24)
Pu: automatic combustion chamber cleaning under way
ŋŋ: motor stopping; wait a few tens of seconds before entering other commands.
When the stove is on standby, this ashes to show the mode it will restart in and when.
OPERATION
Before ignition. Control to put ON 1 the switch.
1st ignition: contact your dealer to calibrate the stove according to the pellets used and conditions of use.
The rst few times the stove is ignited there may be a slight smell of paint, which disappears rapidly.
Before ignition, check:
- The stove has been installed correctly (see pages 17-18)
- The electric power supply.
- The door closes.
- The combustion chamber is clean.
- The display shows standby (ashing power or temperature).
Hold the ON/OFF key down for at least two seconds: the stove will automatically start loading pellets to start combustion (the
display shows Ac). No ames appear for the rst few minutes. Ac changes into Ar when the ame appears.
SCREW FEEDER LOADING.
If the pellet hopper empties completely, press the “hourglass” key for a few seconds.
This must be done before igniting the stove again if it has shut down due to running out of pellets.
It is normal for a few pellets to be left in the hopper, which the screw feeder is not able to pick up.
IGNITION
Automatic ignition
Hold the ON/OFF key down for two seconds with the stove on standby to start the ignition procedure. The word START appears
on the display for a few minutes (the ignition procedure does not actually take a preset time: it is automatically shortened if the
electronics detect that certain tests are passed). The ame appears after about ve minutes. It is normal for a little smoke to be
seen in the combustion chamber before the ame appears. “Ar” appears on the display until the ame stabilizes.
ENGLISH
ENGLISH
