English.
Installation & Setup

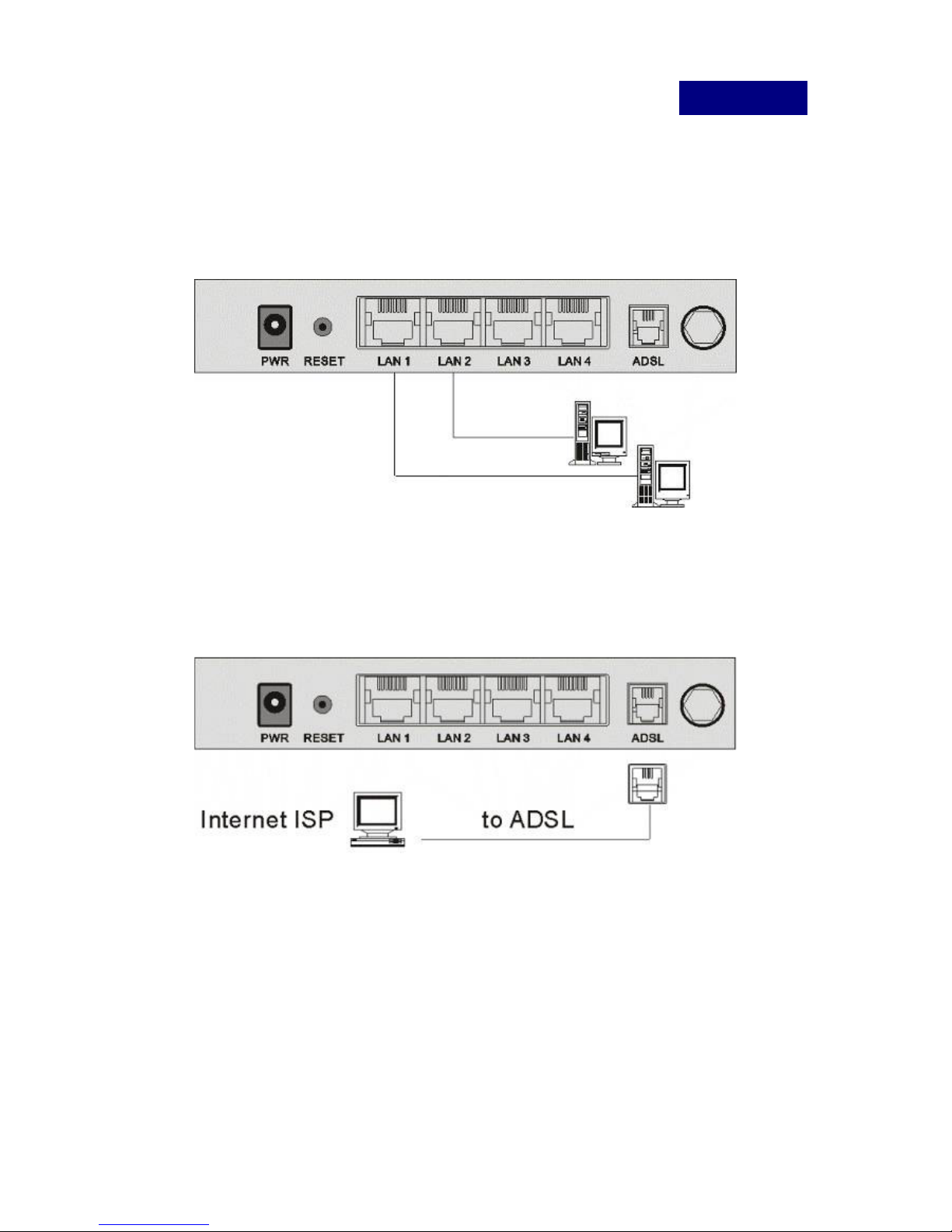

LAN Connection:
Connect an Ethernet cable from your PC's Ethernet port to the
LAN port of the ADSL2+ Router.
WAN Connection:
Connect the telephone cable from your home's telephone jacks to
the ADSL port of the ADSL2+ Router.
Power Adapter Connection:
Connect the power adapter to the power inlet and turn the power
switch on from the front panel of the ADSL2+ Router.

3
Configure your PC to obtain an IP address
By default the ADSL router’s DHCP is on, this means that you can
obtain an IP address automatically once you’ve configured your
PC to obtain an IP address automatically. This section will show
you how to configure your PC to obtain an IP address
automatically for either Windows 95/98/Me, 2000 or NT operating
systems.
For other operating systems (Macintosh, Sun, etc.), follow the
manufacturer’s instructions. The following is a step-by-step
illustration on how to configure your PC to obtain an IP address
automatically for Windows OS.
Windows XP (the following steps are similar in other Windows version)
1: Click the Start button and select Settings, then click Network
Connections. The Network Connections window will appear.
2: Double-click Local Area Connection icon. The Local Area
Connection window will appear.
3: Check your list of Network Components. You should see
Internet Protocol [TCP/IP] on your list. Select it and click the
Properties button.

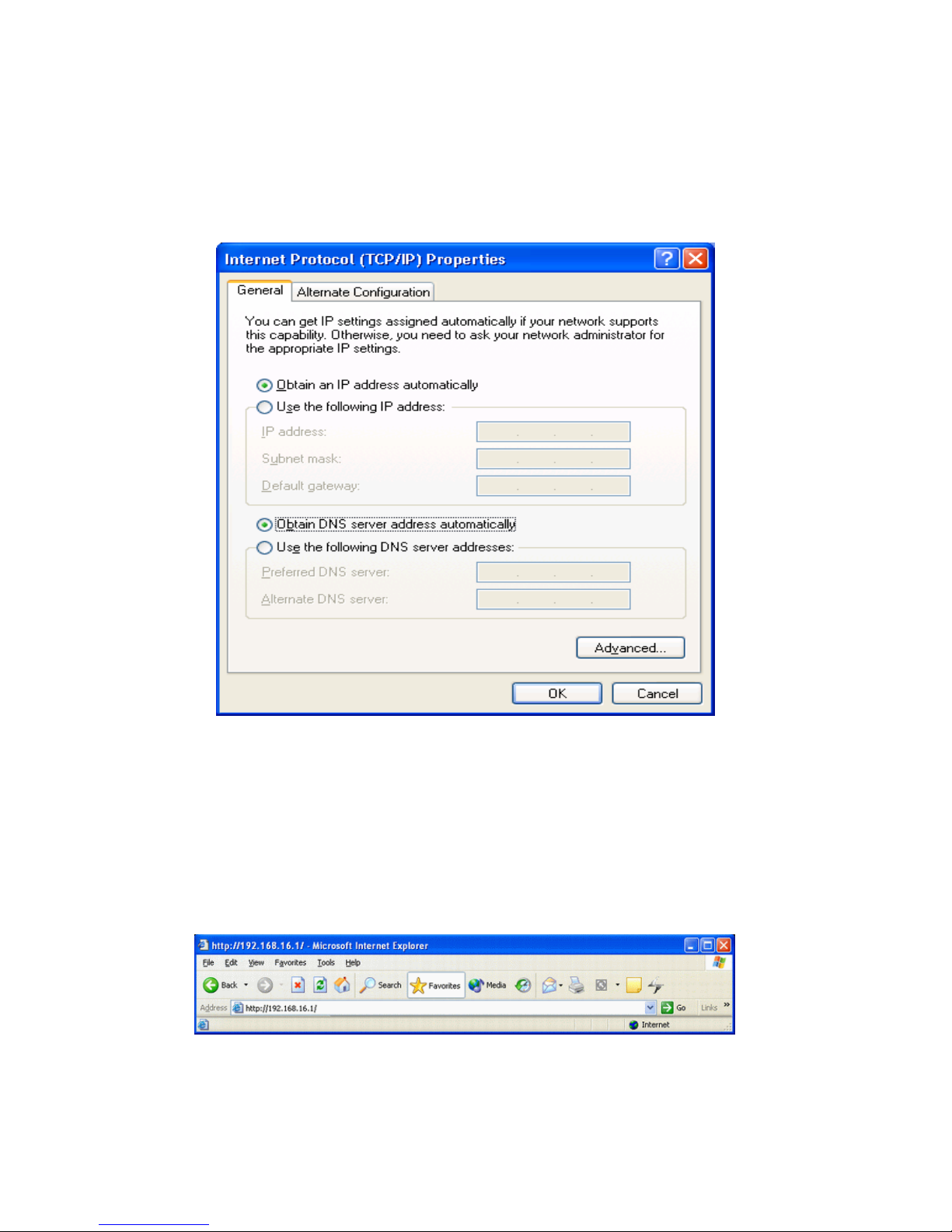

4: In the Internet Protocol (TCP/IP) Properties window, select
Obtain an IP address automatically and Obtain DNS server
address automatically as shown on the following screen.
5: Click OK to confirm the setting, your PC will now obtain an IP
address automatically from your ADSL Router’s DHCP server.
Note: Please make sure that the ADSL router’s DHCP server is
the only DHCP server available on your LAN. Once you’ve
configured your PC to obtain an IP address automatically,
please proceed to next step.

4
Configuring with Web Browser
1. Open web browser and type http://192.168.16.1 in the
browser's address box. This number is the default IP address
for this device. Press Enter.

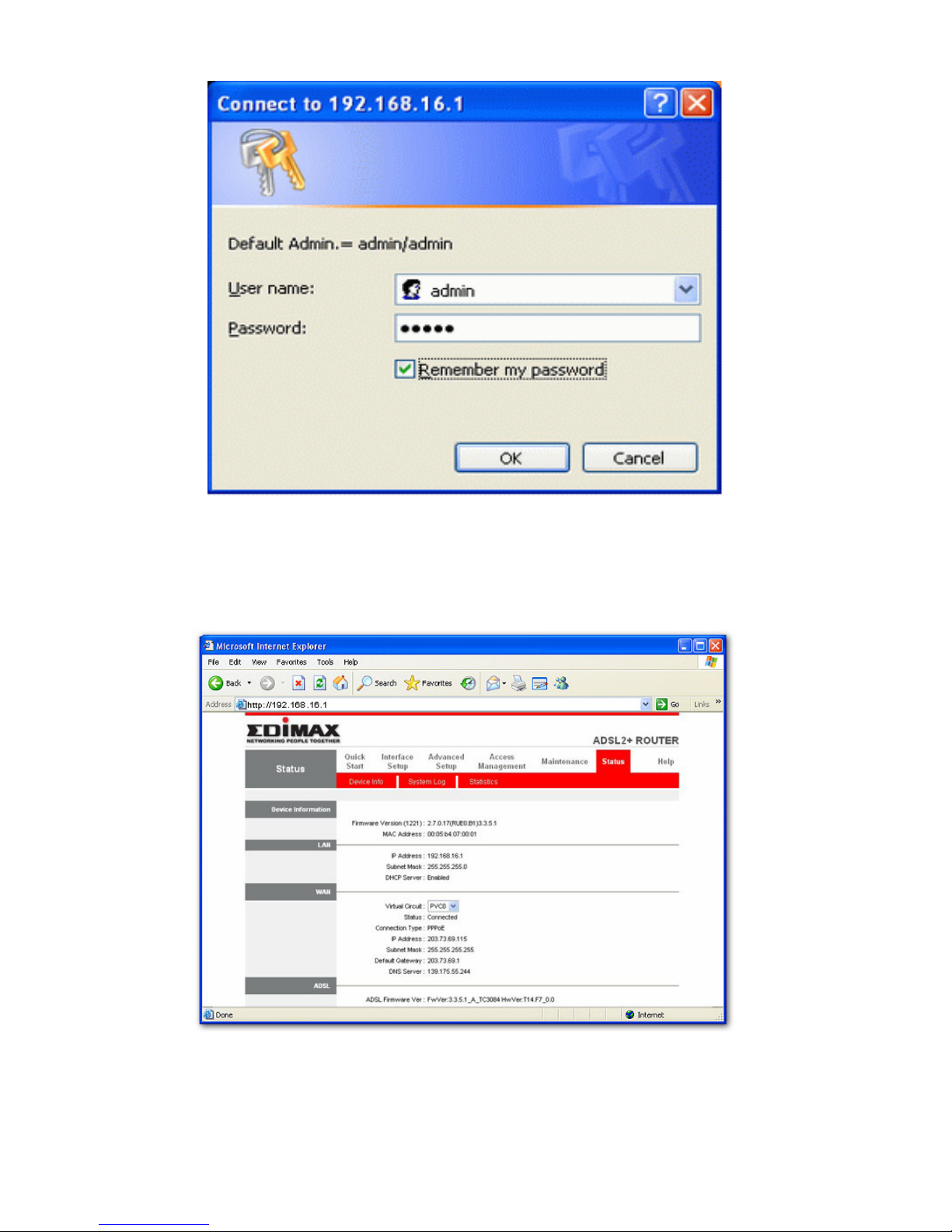

2. A user name and password prompt will appear.
The username is 'admin' and password is 'admin'.

5
3. The Quick Setup facility enables you to enter the Username
and Password provided by your ISP.
4. To check VPI, VCI and encapsulation with your ISP such as
following table:

6
Countries ISP VPI
VCI
Australia All Internet providers 8 35
Canada Telus 0 35
Czech Telecom
Czech Telenor Network 8 35
Denmark Cybercity / Tiscali 8 35
France Tiscali / Wannadoo 8 35
1 & 1 Internet DSL
AOL DSL / Freenet DSL
Anderer Anbieter
Fireline networks
GMX Internet
Snafu ADS / Tiscali / T-online
1 32
Schlund 1 35
Arcor DSL / Hansenet
Deutschland
Netcologne 8 35
Israel KPN PPPoE LLC 8 48
Telecom Italia
Italian Rest oil presente 8 35
Morocco IAM, Wanadoo 8 35
KPN PPPoA VC-MuX 8 48
BBeyond Bridge LLC 0 33Netherlands
BBeyond PPPoA VC-MuX 0 35
New Zealand New Zealand Telecom 0 100
Portugal Todos os apresentador 0 35
Stream 1 50
Russia WebPlus 1 32
Eresmas / Retevision 0 35
Albura / Tiscali 1 32
Uni2 1 33
Colt Teeccom 1 35
Telefornica / Wanadoo
Ya.com / Earth / Terra 8 32
Span
Jazztel / Ola Internet / Telepac
8 35
Sri Lanka Sri Lanka Telecom 8 35
Switserland Alle anbieter 1 32
Turkey All Internet providers 8 35
United Kingdom
British Telecom 0 38

7

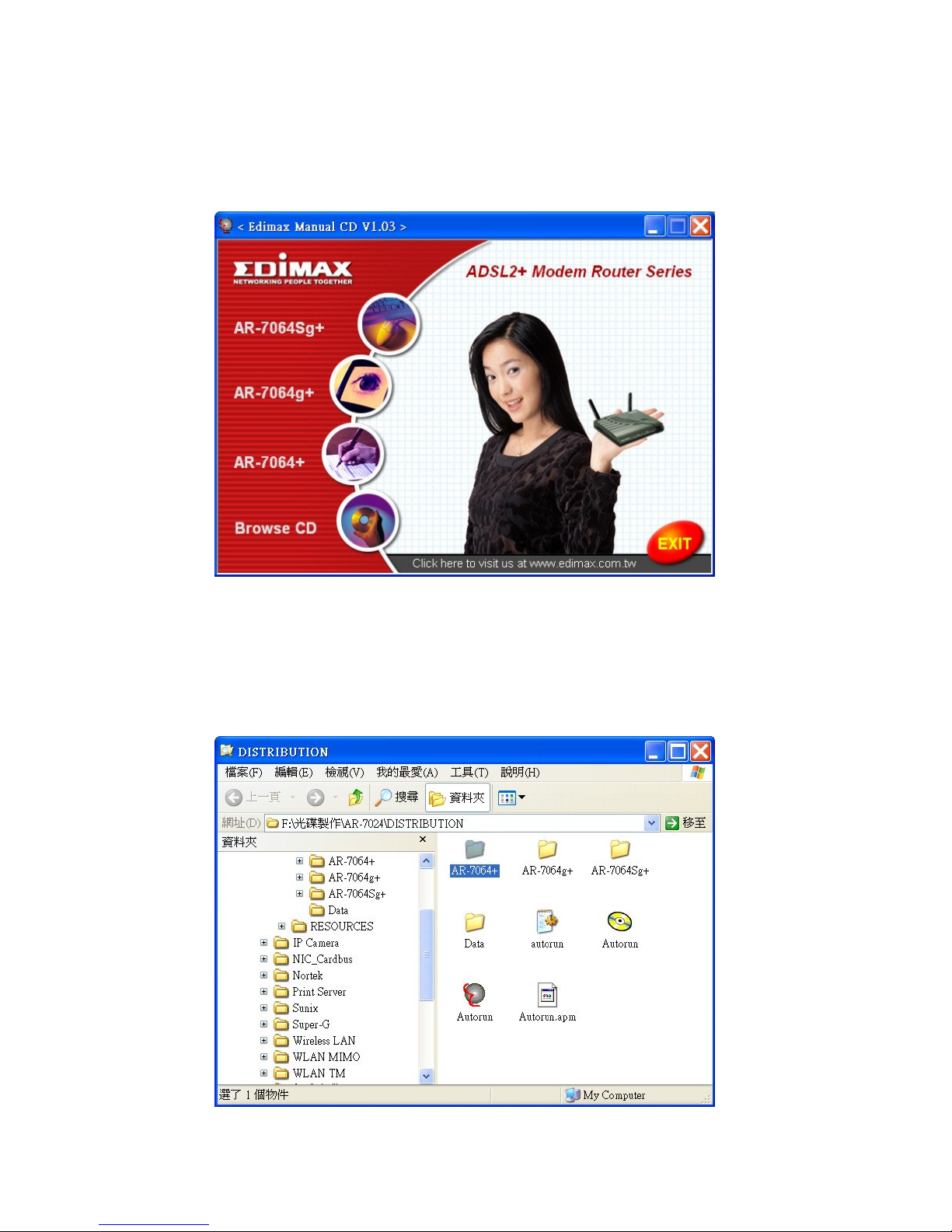

Browse the User's Manual:

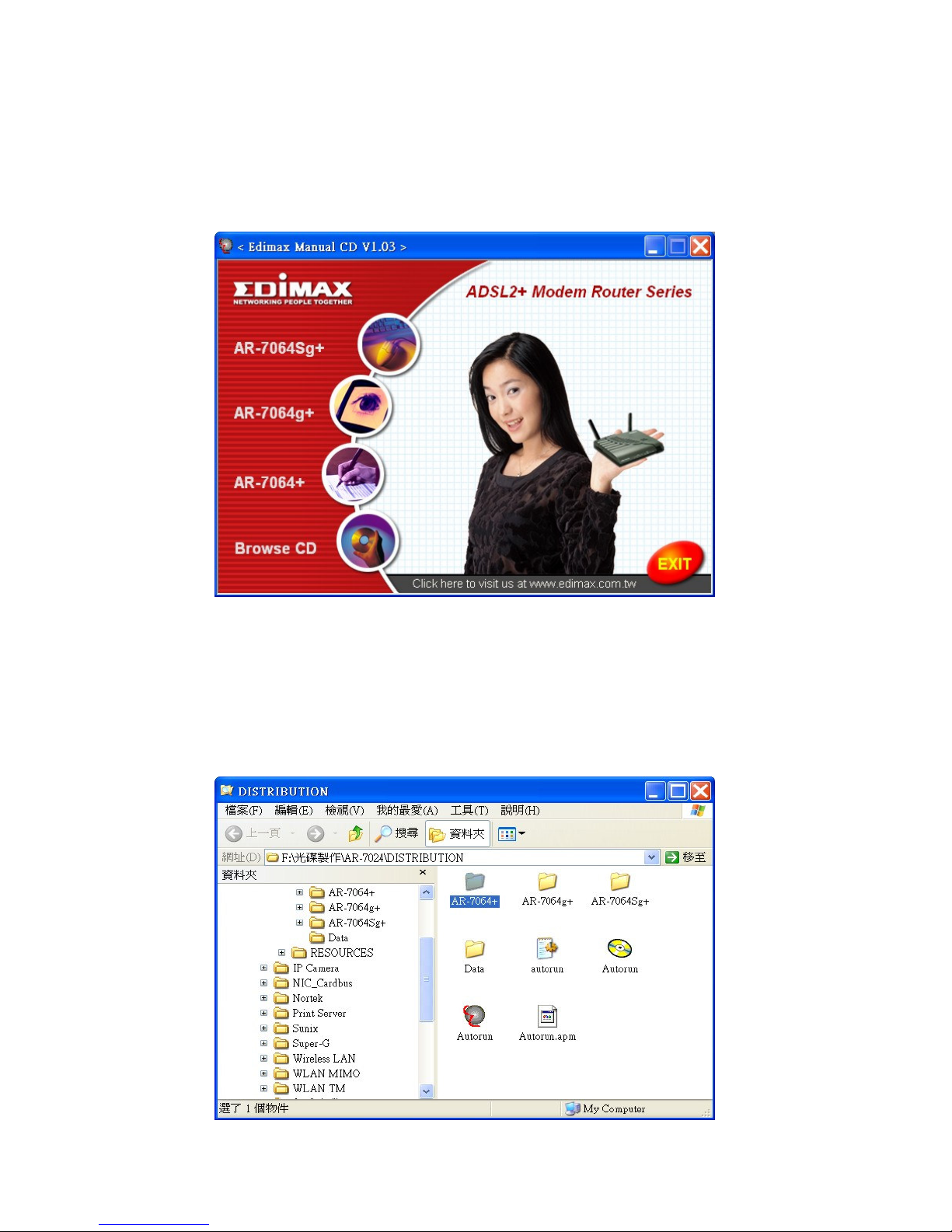

1. Insert the Manual CD into your CD-ROM, and the CD will be
display withAuto-Run.
2. Click Browse CD, the file explorer will list the CD contents,
open the folder as same as with your model, then you will see
one file names index.htm, double-click for display the manual.

8
Český .
Instalace a nastavení
Připojení k síti LAN:
Připojte kabel sítěEthernet z portu sítěEthernet na vašem
počítači k síťovému portu LAN na ADSL2+ routeru.
Připojení k síti WAN:
Připojte telefonní kabel z vaší domácí telefonní zásuvky k
síťovému portu ADSL na ADSL2+ routeru.
Připojení síťového adaptéru:
Zapojte síťový adaptér do odpovídající napájecí zdířky a otočte
vypínačem na čelním panelu ADSL2+ routeru.
Nakonfigurujte svůj počítačPC tak, aby získával
adresu IP
Při výchozím nastavení je DHCP ADSL routeru zapnuto, což
znamená, že můžete adresu IP získávat automaticky, jakmile

9
nakonfigurujete svůj počítačPC tak, aby adresu IP získával
automaticky. Tato část popisuje, jak nakonfigurovat váš počítač
PC tak, aby adresu IP získával automaticky (pro operační
systémy Windows 95/98/Me, 2000 nebo NT).
U ostatních operačních systémů(Macintosh, Sun, atd.) postupujte
podle pokynůvýrobce. Následující popis krok za krokem ilustruje,
jak nakonfigurovat váš počítačPC, aby získával adresu IP
automaticky (pro operační systém Windows).
Windows XP (následující kroky jsou podobné i v ostatních verzích
Windows)
1: Klepněte na tlačítko Start a zvolte položku Nastavení
(Settings) a pak klepněte na položku Síťová nastavení
(Network Connections). Zobrazí se okno Síťová nastavení
(Network Connections).
2: Poklepejte na ikonu Připojení k místní síti (Local Area
Connection). Zobrazí se okno Připojení k místní síti (Local
Area Connection).
3: Prověřte svůj seznam Síťové součásti (Network
Components). V tomto seznamu byste měli vidět položku
Internet Protocol [TCP/IP]. Vyberte ji a klepněte na tlačítko
Vlastnosti (Properties).

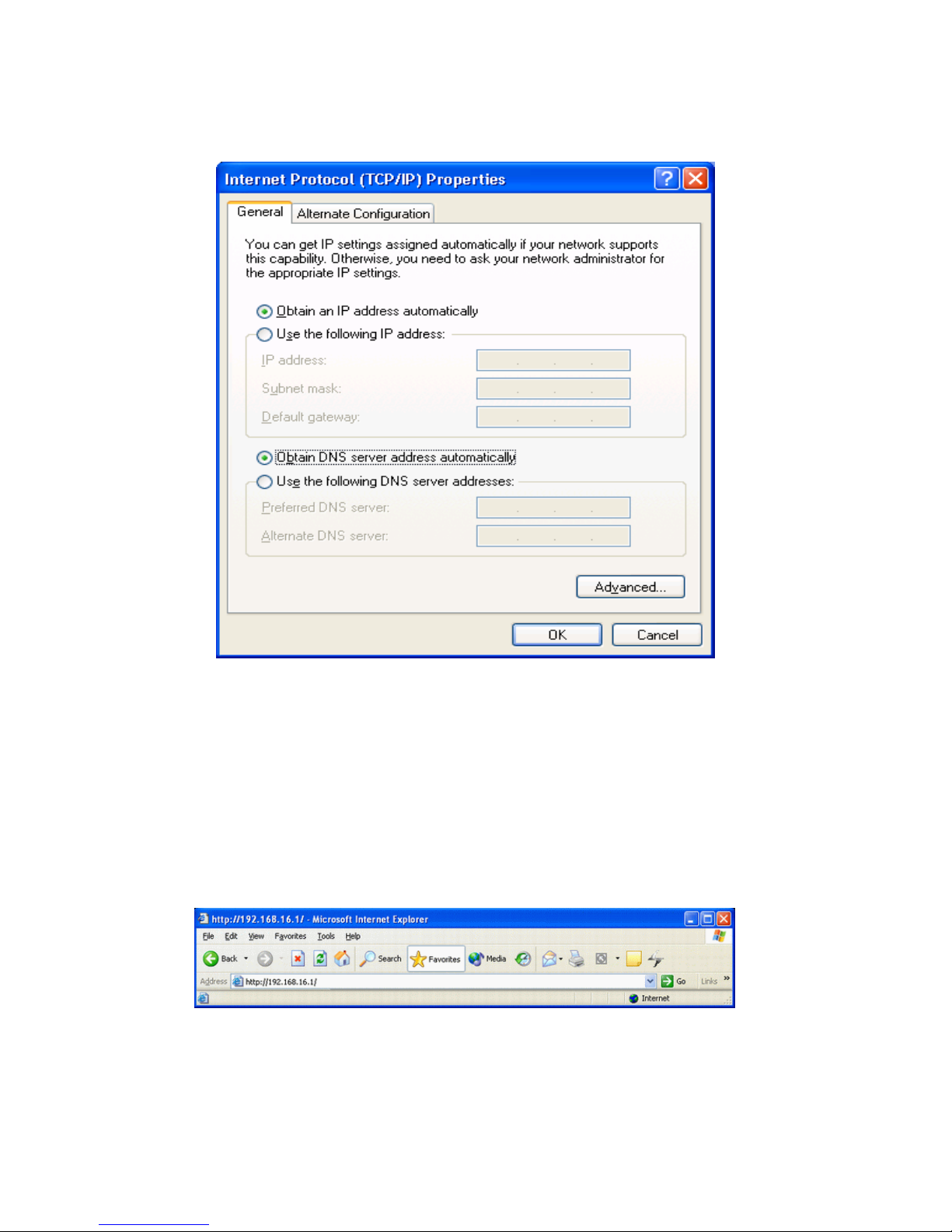

4: V okněInternet Protocol (TCP/IP) vyberte položku Získávat
adresu IP automaticky (Obtain an IP address automatically) a
Získávat adresu DNS serveru automaticky (Obtain DNS server
address automatically) - viz následující obrazovka.
5: Klepněte na tlačítko OK pro potvrzení nastavení, aby váš
počítačPC nyní získával adresu IP automaticky z DHCP
serveru ADSL routeru.
Poznámka: Zkontrolujte, zda DHCP server tohoto ADSL
routeru představuje jediný DHCP server, dostupný ve vaší síti

10
LAN. Po nakonfigurování vašeho počítače PC pro automatické
získávání adresy IP prosím přistupte k následujícímu kroku.
Konfigurování prostřednictvím webového prohlížeče
(browseru)
1. Otevřete internetový prohlížeč(browser) a jako adresu zadejte
http://192.168.16.1. Toto číslo představuje výchozí adresu IP
pro toto zařízení. Stiskněte tlačítko Enter.
2. Zobrazí se výzva pro zadání uživatelského jména (user name)
a hesla (password). Uživatelské jméno (username) je 'admin' a
heslo (password) je 'admin'.

11
3. Funkce Quick Setup (rychlé nastavení) umožňuje zadání
uživatelského jména (Username) a hesla (Password), které jste
získali od svého poskytovatele připojení k Internetu (ISP).
4. Pro kontrolu VPI, VCI a dalších parametrůsvého poskytovatele
připojení k Internetu (ISP) - viz následující tabulka:

12
ZeměISP VPI
VCI
Austrálie Všichni poskytovatelé př
ipojení k
Internetu 8 35
Český Telecom
Česko Telenor Network 8 35
Dánsko Cybercity / Tiscali 8 35
Francie Tiscali / Wannadoo 8 35
1 & 1 Internet DSL
AOL DSL / Freenet DSL
Anderer Anbieter
Fireline networks
GMX Internet
Snafu ADS / Tiscali / T-online
1 32
Schlund 1 35
Arcor DSL / Hansenet
Německo
Netcologne 8 35
Izrael KPN PPPoE LLC 8 48
Telecom Italia
Itálie Rest oil presente 8 35
Maroko IAM, Wanadoo 8 35
KPN PPPoA VC-MuX 8 48
BBeyond Bridge LLC 0 33Holandsko
BBeyond PPPoA VC-MuX 0 35
Nový Zéland New Zealand Telecom 0 100
Portugalsko Todos os apresentador 0 35
Stream 1 50
Rusko WebPlus 1 32
Eresmas / Retevision 0 35
Albura / Tiscali 1 32
Uni2 1 33
Colt Teeccom 1 35
Telefornica / Wanadoo
Ya.com / Earth / Terra 8 32
Španělsko
Jazztel / Ola Internet / Telepac
8 35
Srí Lanka Sri Lanka Telecom 8 35
Švýcarsko Alle anbieter 1 32
Turecko Všichni poskytovatelé př
ipojení k
Internetu 8 35
Velká Británie
British Telecom 0 38

13
Prohlížení uživatelské příručky:
1. Vložte disk Manual CD do jednotky CD-ROM svého počítače a
počkejte, až se disk spustí prostřednictvím funkce Auto-Run.
2. Klepněte na tlačítko Browse CD, aby průzkumník souborů
zobrazil obsah disku CD, otevřete složku s názvem,
odpovídajícímu vašemu modelu, a až uvidíte název soubor
index.htm, poklepejte na něj, aby se příručka zobrazila.

14
Deutsch.
Installation & Setup

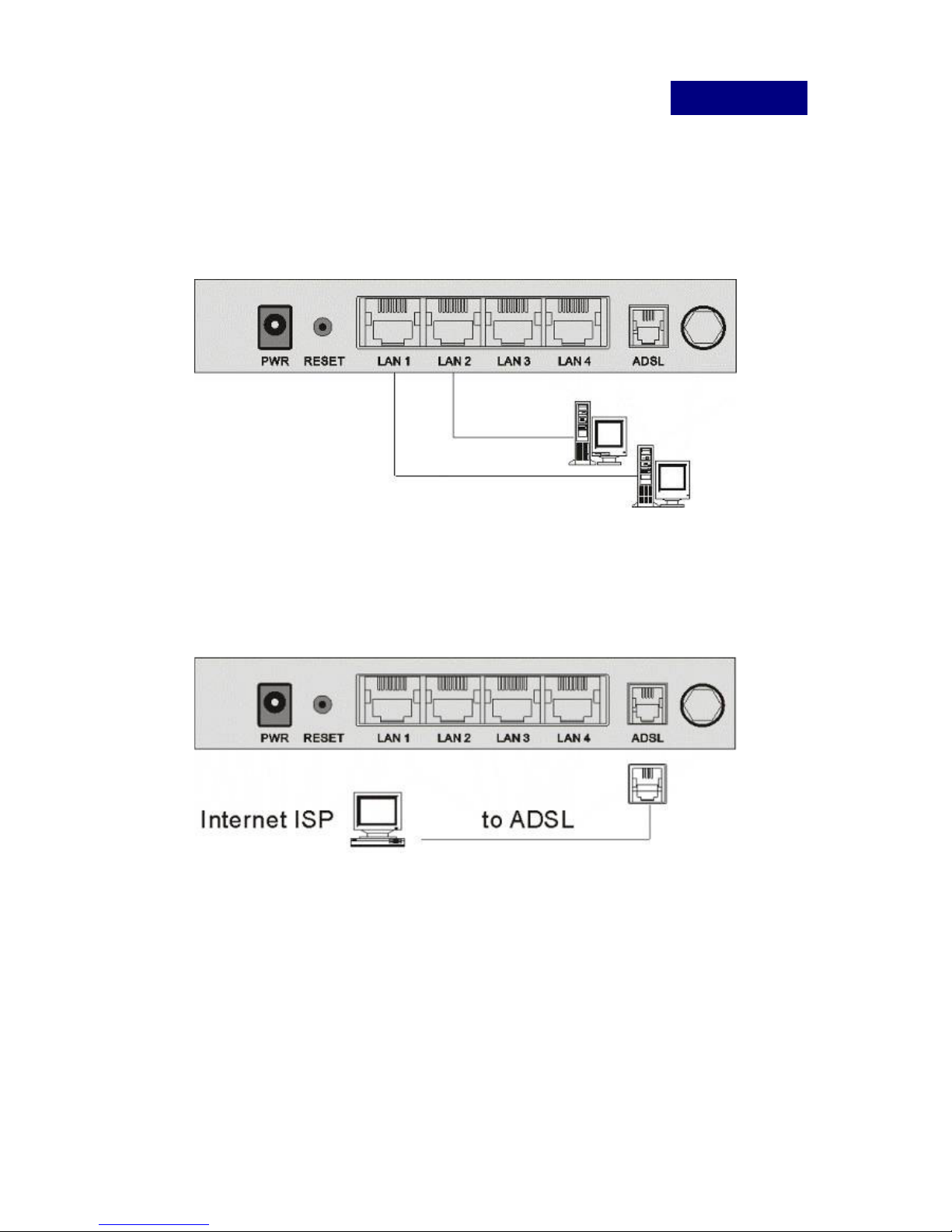

LAN-Verbindung:
Verbinden Sie über ein Ethernetkabel den Ethernetanschluss
Ihres Computers mit dem LAN-Anschluss des ADSL2+ Routers.
WAN-Verbindung:
Verbinden Sie das Telefonkabel von der Anschlussdose Ihres
Festnetztelefons mit dem ADSL-Anschluss des ADSL2+ Routers.
Anschluss des Netzgeräts:
Stecken Sie das Netzgerät in die Steckdose und schalten Sie den
Netzschalter auf der Vorderseite des ADSL2+ Routers ein.

15
Automatische Zuweisung einer IP-Adresse
In der Voreinstellung des ADSL-Routers ist DHCP eingeschaltet.
Das heißt, dass Sie automatisch eine IP-Adresse zugewiesen
bekommen, wenn Ihr Computer dementsprechend konfiguriert ist.
In diesem Abschnitt wird erläutert, wie Sie Ihren Computer mit
Windows 95/98/Me, NT, 2000 oder XP so konfigurieren, dass er
automatisch eine IP-Adresse zugewiesen bekommt.
Bei anderen Betriebssystemen (Macintosh, Sun, usw.) folgen Sie
denAnweisungen des Herstellers. Im Folgenden sehen Sie eine
Schritt-für-Schritt-Darstellung. Darin wird ersichtlich, wie Sie Ihren
Computer mit einem Windows-Betriebssystem so konfigurieren,
dass er automatisch eine IP-Adresse zugewiesen bekommt.
Windows XP (Die folgenden Schritte sind bei anderen
Windows-Versionen ähnlich)
1: Klicken Sie auf Start und wählen Sie Einstellungen, klicken
Sie dann auf Netzwerkverbindungen. Die
Netzwerkverbindungen werden eingeblendet.
2: Doppelklicken Sie auf das Symbol LAN-Verbindung. Das
Fenster LAN-Verbindung wird eingeblendet.
3: Überprüfen Sie die Liste der Netzwerkkomponenten. In der
Liste sollte das Internetprotokoll [TCP/IP] enthalten sein.
Markieren Sie es und klicken Sie auf die Schaltfläche
Eigenschaften.
4: In den Eigenschaften des Internetprotokolls (TCP/IP) wählen
Sie wie nachfolgend dargestellt "IP-Adresse automatisch
beziehen" und "DNS-Serveradresse automatisch beziehen".
5: Klicken Sie auf OK, um die Einstellung zu bestätigen. Ihrem
Computer wird nun vom DHCP-Server Ihres ADSL-Routers
automatisch eine IP-Adresse zugewiesen.

16
Hinweis: Bitte stellen Sie sicher, dass der DHCP-Server des
ADSL-Routers der einzige DHCP-Server in Ihrem lokalen
Netzwerk ist. Wenn Sie Ihren Computer für die automatische
Zuweisung einer IP-Adresse konfiguriert haben, gehen Sie
weiter zum nächsten Schritt.
Konfiguration mit einem Webbrowser
1. Öffnen Sie einen Webbrowser und geben Sie
http://192.168.16.1 in die Adresszeile des Browsers ein. Diese
Nummer ist die voreingestellte IP-Adresse für dieses Gerät.
Drücken Sie Eingabe.
2. Es erscheint eine Benutzername- und Kennwortabfrage.
Der Benutzername lautet 'admin' , das Kennwort 'admin'.

17
3. Im Quick Setup können Sie den Benutzernamen und das
Kennwort eingeben, welche Sie von Ihrem
Internetdiensanbieter erhalten.
4. Überprüfen Sie VPI, VCI und die Verkapselung Ihres ISP
wie in der nachfolgenden Tabelle:

18
Länder Internetdienstanbieter VPI
VCI
Australien Alle Internetanbieter 8 35
Kanada Telus 0 35
Czech Telecom
Tschechische
Republik Telenor Network 8 35
Dänemark Cybercity / Tiscali 8 35
Frankreich Tiscali / Wannadoo 8 35
1 & 1 Internet DSL
AOL DSL / Freenet DSL
Anderer Anbieter
Fireline networks
GMX Internet
Snafu ADS / Tiscali / T-online
1 32
Schlund 1 35
Arcor DSL / Hansenet
Deutschland
Netcologne 8 35
Israel KPN PPPoE LLC 8 48
Telecom Italia
Italien Rest oil presente 8 35
Marokko IAM, Wanadoo 8 35
KPN PPPoA VC-MuX 8 48
BBeyond Bridge LLC 0 33die Niederlande
BBeyond PPPoA VC-MuX 0 35
Neuseeland New Zealand Telecom 0 100
Portugal Todos os apresentador 0 35
Stream 1 50
Russland WebPlus 1 32
Eresmas / Retevision 0 35
Albura / Tiscali 1 32
Uni2 1 33
Colt Teeccom 1 35
Telefornica / Wanadoo
Ya.com / Earth / Terra 8 32
Spanien
Jazztel / Ola Internet / Telepac
8 35
Sri Lanka Sri Lanka Telecom 8 35
Schweiz Alle Internetanbieter 1 32
Türkei Alle Internetanbieter 8 35
Vereinigtes
Königreich British Telecom 0 38

19
Benutzerhandbuch durchsuchen:
1. Legen Sie die CD, die das Handbuch enthält, in Ihr
CD-ROM-Laufwerk ein. Die CD wird durchAutorun
automatisch starten.
2. Klicken Sie auf "Browse CD ( CD durchsuchen)", dann wird der
Dateiexplorer den Inhalt der CD auflisten. Öffnen Sie den
gleichnamigen Ordner Ihres Modells. Darin sehen Sie eine
Datei namens index.htm. Doppelklicken Sie darauf, um das
Handbuch anzuzeigen.
