EFFILUX Effi-Smart Series User manual

Double row LED bar
USER’S GUIDE EFFI-SMART
Version 2.1.2020
Last update: June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 1 / 4
VERSION :
6 LED
12 LED
36 LED
Please take a while to consider and read this brochure before using your new device.
If you have any doubt, please refer to the datasheet on the website or contact EFFILUX.
•Do not look directly or with any optical instrument the light beam
•Avoid any contact with the LED or with the projection lens
•IP67 Classification: Do not immerse the product more than 1 meter in depth.
•Use the device in an environment at 0°C to +45°C with no excessive moisture: high humidity and high
temperature could damage the device
•Do not use the device in an environment with oil fumes and steam
•Do never try to fix any damages to the product by yourself
•Make sure you are using a correct power supply before connecting the device
•Do not inverse electrical polarity –check your connections and the conventions before turning on the power
supply
•Make sure you consider an adapted connector to link the device to the power supply
Any improper use voids the warranty
User security

Double row LED bar
USER’S GUIDE EFFI-SMART
Version 2.1.2020
Last update: June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 2 / 4
EFFI-SMART
-WW
-XXX
-YY
-ZZ
-…
Number of LED
Wavelength (nm)
Windows
Lens position
Option
6
12
36
405
465
525
625
850
000 (White)
TR (Transparent)
SD (Semi-diffusive)
OP (Opaline)
P0 (no lens)
P1 (45°)
P2 (25°)
P3 (10°)
LS (linescan)
POL (polarizer)
Regardless of maintenance, the product must be switch off.
The product is ESD sensitive. Should you open it, take care about ESD matters (use a conductive wrist strap attached to a good
earth ground, use an approved anti-static mat to cover your work surface).

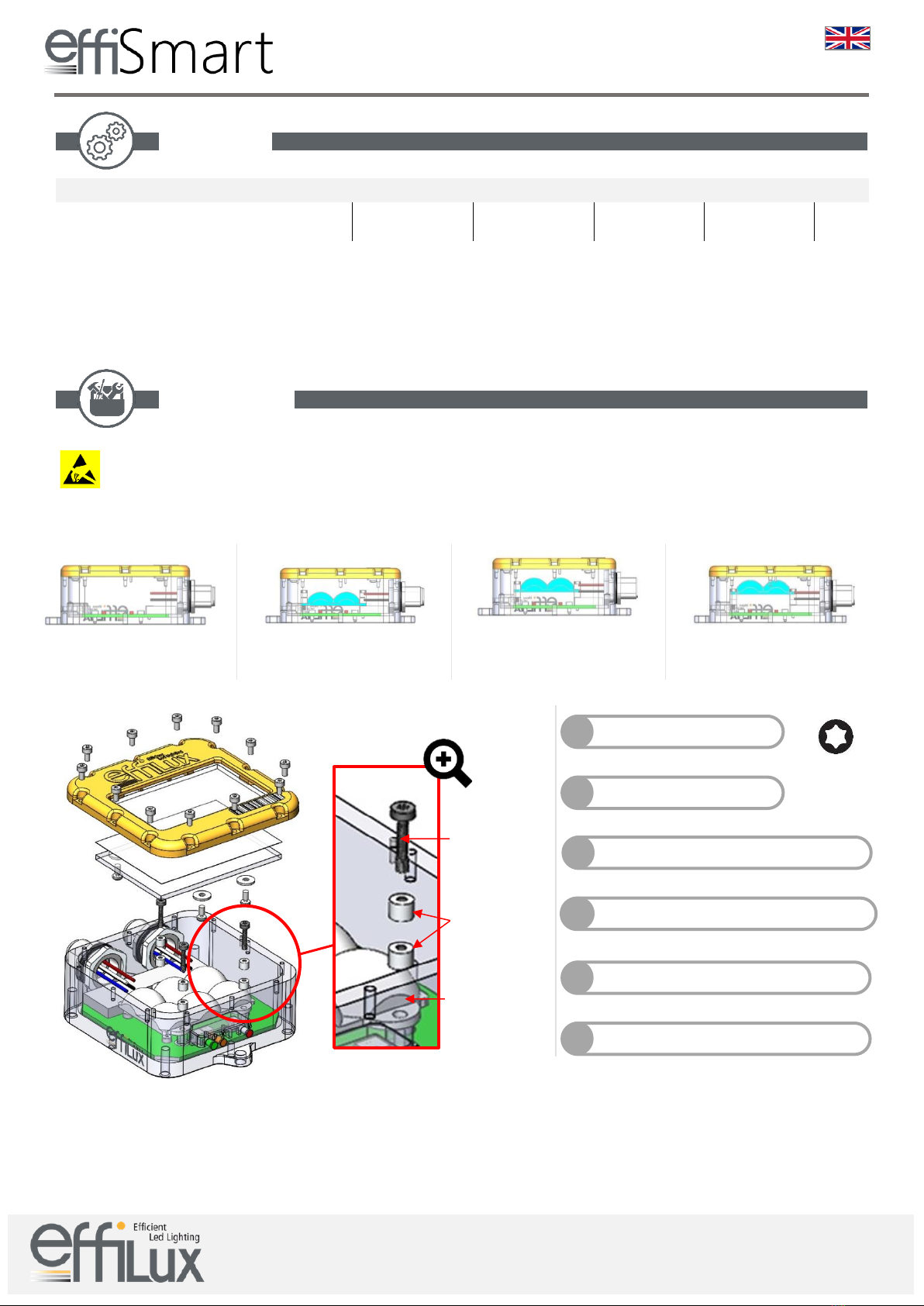

CHANGE OPTICAL CONFIGURATION
(Scheme: P1 configuration)
To handle the optical components, wearing gloves is strongly recommended.
To clean the optical components: Use compressed air duster if there is dust.
To remove marks on the lens or the window, just a drop or two wiped of alcohol-based lens cleaning fluid in a gentle circular motion with a cleaning
tissue. Always apply the fluid to a tissue rather than to the lens itself.
P0 : Without lens
P1 : screw + 2*spacer + lens
P2 : screw + spacer + lens +
spacer
P3 : screw + lens + 2*spacer
Reference
Maintenance
Take out the plastic cover
2
Take out the 2 spacers
4
Screw
2 Spacers
Lens
Torx Screwdriver
Size : T6
Unscrew the screws on the block of lenses
3
Replace the lenses in the right position
5
Screw the block of lenses & the cover 0.2 N.m
6
Unscrew the screws
1
Option →

Double row LED bar
USER’S GUIDE EFFI-SMART
Version 2.1.2020
Last update: June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 3 / 4
CONTACT ARRANGEMENT
The EFFI-Smart is supplied with a 24V constant voltage. Power consumption = 15 W for the 6 LED version, 30 W for the 12 LED version and 80 W
for the 36 LED version.
Pin
Number
Cable
color
Contact arrangement
Designation
1
Brown
Power supply : +24V
Max current: 0.65A / 6LED ; 1.25A / 12LED ; 3.5A / 36LED
2
White
NPN (triggered on falling edge) - max 24V
Max consumption = 0,1 mA
3
Blue
GND
4
Black
PNP (triggered on rising edge) - max 24V
Max consumption = 2 mA
5
Grey
Analog Intensity Control: 0-10V - Max 24V
Consumption = 1mA @10V & 2mA @24V
MODE
AIC pin
NPN pin
PNP pin
Mode
Designation
Not connected
≠0V
Not connected
≠0V
> 3Vdc, max
24Vdc
Auto-strobe(1)
Strobe control triggred on rising edge
Not connected
≠0V
< 1.5Vdc
Not connected
≠0V
Auto-strobe(1)
Strobe control triggered on falling edge
See DIMMING
CONTROL Scheme
Not connected
≠0V
Not connected
≠0V
Dimming
LED OFF: 0V - 3V, ON: 3V (20%) –10V (100%) & ON: 10-24V
@100%
> 3Vdc, max
24Vdc
> 3Vdc, max
24Vdc
> 3Vdc, max
24Vdc
Test mode
LEDs are supplied with Imax until Default Temperature is
activated. Do not use with external trigger, just for
continiuous
Signal Consumption = 4mA
Do not touch the product ! WARM !
(1) : LEDs are supplied with Imax during 2s then with 40% of Imax
DIMMING CONTROL CHARACTERISTICS OF THE PULSE –PNP STROBE CONTROL
LED INDICATOR
Designation
Time (μs)
Rise time (TM)
10
Response rise time (TRM)
30
Fall time (TD)
10
Response fall time (TRD)
30 (20 : NPN)
Electronical consideration
Orange LED ON: Mode
Mode
Frequency
PNP & NPN
Flash at the light frequency
AIC
Flash at 1 Hz
TEST
Flash at 6 Hz
Green LED ON: Power Supply Connected
Red LED ON: Default Temperature at 65°C
Do not touch the product ! Please wait 5
minutes before handling the product again.
A thermal security will trigger if the device gets too hot (long use at maximum power or duty cycle too
strong, approx 20%).
0V < UAIC < 3V →LED OFF
3V < UAIC < 10V →≈40% < ILED < 100%
10V < UAIC < 24V →LED ON 100%
M12 Female
connector
M12 Male
connector

Double row LED bar
USER’S GUIDE EFFI-SMART
Version 2.1.2020
Last update: June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 4 / 4

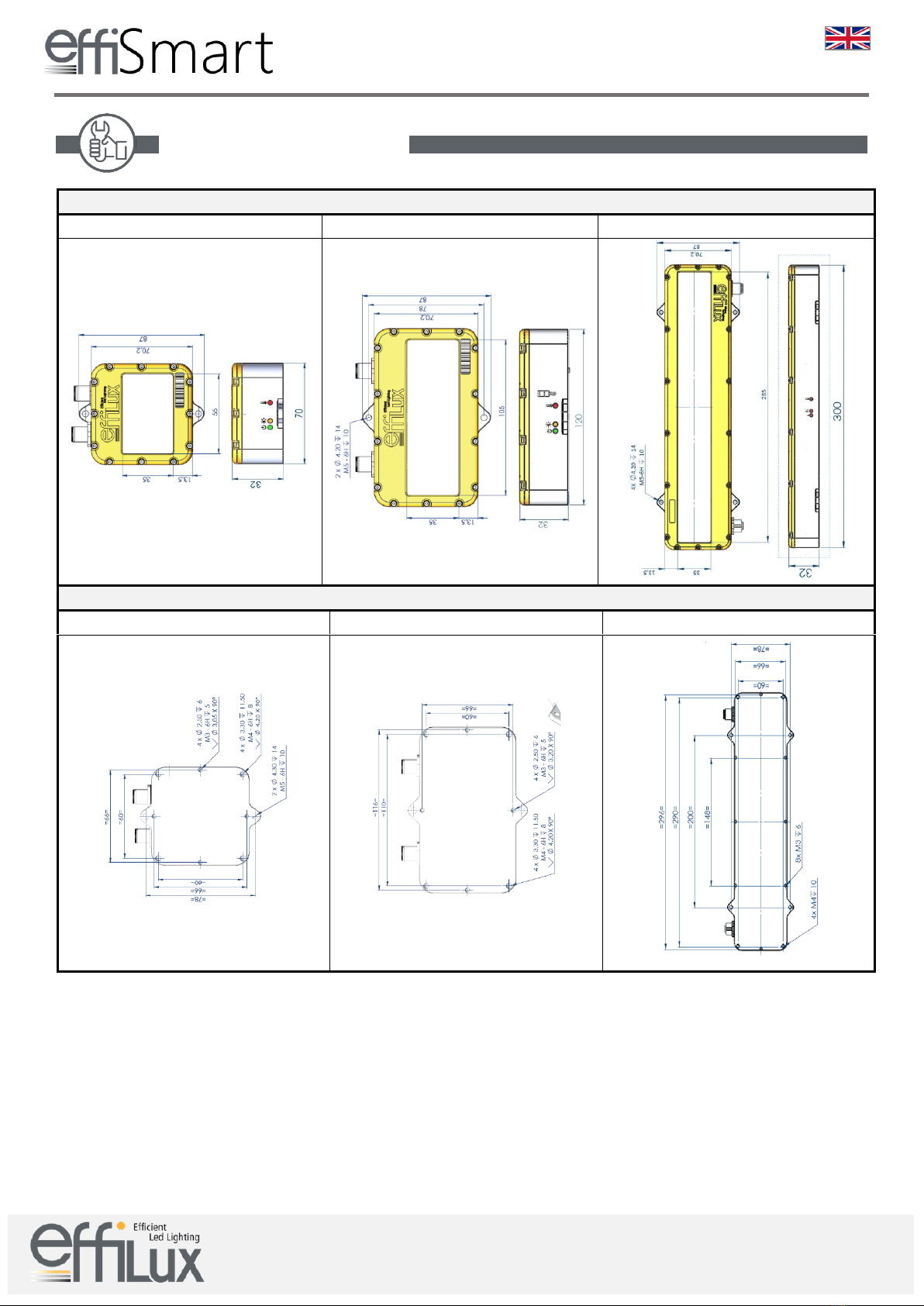

DIMENSIONS [in mm]
6 LED
12 LED
36 LED
FIXING [in mm]
6 LED
12 LED
36 LED
Mechanical consideration

Barre à double rangée de LED
NOTICE EFFI-SMART
Version 2.1.2020
MAJ: 17 juin 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 1 / 4
VERSION :
6 LED
12 LED
36 LED
Avant l’utilisation merci de prendre connaissance des conseils et des précautions d’emploi
contenues dans cette notice.
Si vous avez un doute, consultez la datasheet sur le site internet ou contactez EFFILUX.
•Ne pas regarder le faisceau lumineux directement ou par le biais de n’importe quel instrument optique
•Eviter tout contact avec les LED et avec la lentille de projection
•Code IP67 : Ne pas immerge le produit à plus d’un mètre de profondeur
•Utiliser le produit dans un environnement dont la température de travail est située entre 0°C et +50°C et peu
humide (<80%) : Si ces conditions ne sont pas respectées, le produit peut être endommagé
•Ne pas utiliser le produit dans un environnement présentant des fumées ou des vapeurs d’huiles
•Ne jamais essayer de réparer d’éventuels dommages du produit par vous-même
•Assurez-vous d’utiliser la bonne alimentation avant de connecter le produit
•Ne pas inverser la polarité électrique –vérifiez vos connexions et les conventions avant d’allumer le produit
•Assurez-vous d’avoir un connecteur adapté pour relier l’appareil à l’alimentation
Toute utilisation incorrecte annule la garantie.
Sécurité de l’utilisateur

Barre à double rangée de LED
NOTICE EFFI-SMART
Version 2.1.2020
MAJ: 17 juin 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 2 / 4
EFFI-SMART
-WW
-XXX
-YY
-ZZ
-…
Nombre de LED
Longueur d’onde (nm)
Fenêtre
Position lentille
Option
6
12
36
405
465
525
625
850
000 (Blanc)
TR (Transparent)
SD (Semi-diffuse)
OP (Opaline)
P0 (Absente)
P1 (45°)
P2 (25°)
P3 (10°)
LS (linescan)
POL (polariseur)
Le produit doit être mis HORS TENSION.

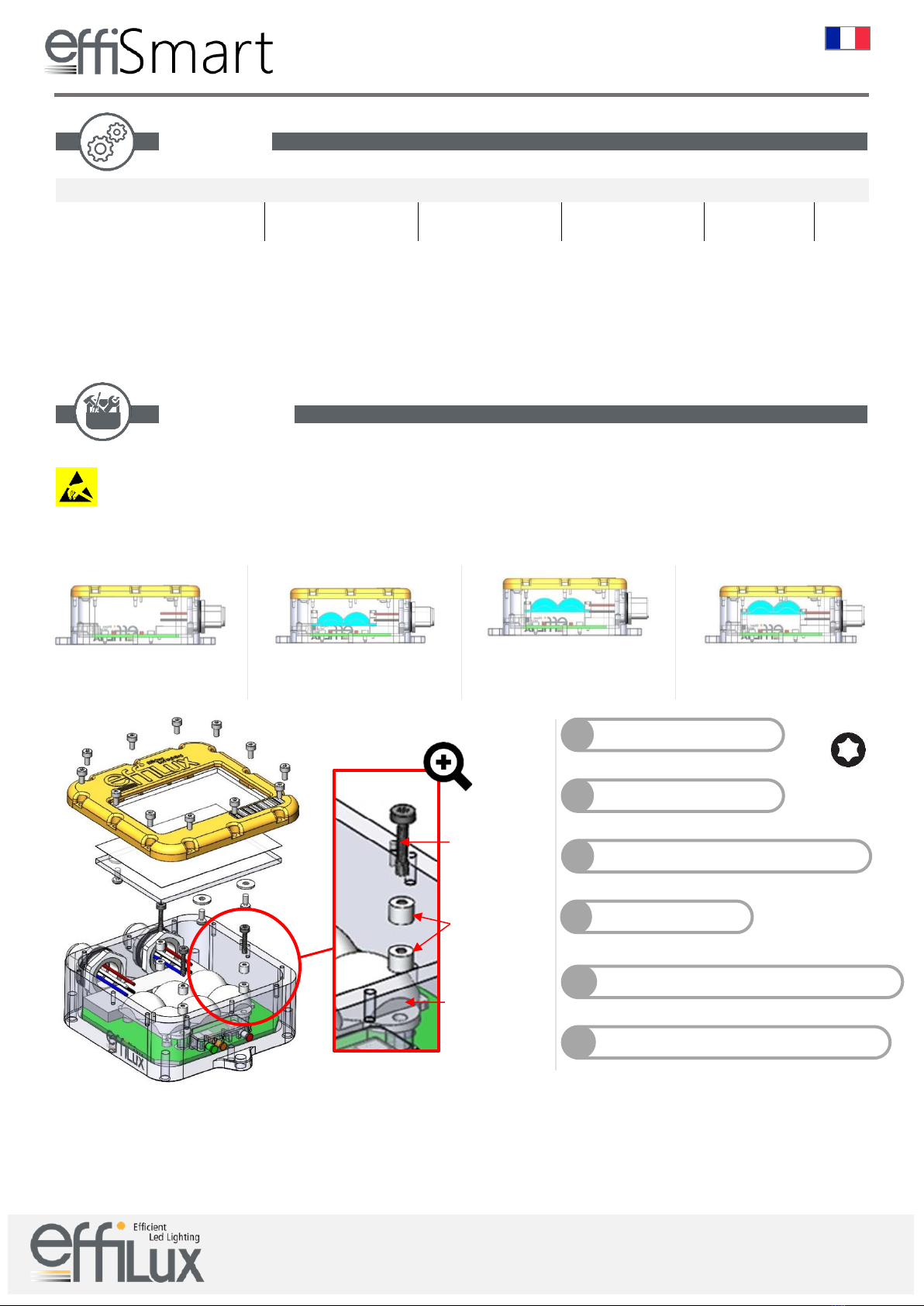

CHANGER LA CONGIGURATION OPTIQUE
(Schema : Configuration P1)
P0 : Sans lentille
P1 : vis + 2*spacer + lentille
P2 : vis + spacer + lentille +
spacer
P3 : vis + lentille + 2*spacer
Référence
Maintenance
Enlever la partie plastique
2
Retirer les 2 spacers
4
Vis
2 Spacers
Lentille
Tournevis Torx
Taille : T6
Dévisser les vis du bloc lentille
3
Replacer les éléments dans la bonne configuration
5
Visser les vis du bloc lentille et de la protection
6
Dévisser toutes les vis
1
Le produit est sensible aux ESD. Quand le produit est ouvert, faire attention aux consignes de sécurité anti ESD
(utiliser une dragonne reliée à la borne terre & utiliser un tapis antistatique pour couvrir la surface de travail).
Pour manipuler les composants optiques, vous devez porter des gants.
Pour nettoyer les composants optiques :
> Utilisez un spray à air comprimé si il y a de la poussière.
> Pour enlever les marques sur la lentille ou sur la fenêtre, appliquez un peu de fluide (sans-alcool) nettoyant pour lentilles sur
un chiffon propre. Toujours appliquer le fluide sur le chiffon et pas directement sur la lentille.
Option →

Barre à double rangée de LED
NOTICE EFFI-SMART
Version 2.1.2020
MAJ: 17 juin 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 3 / 4

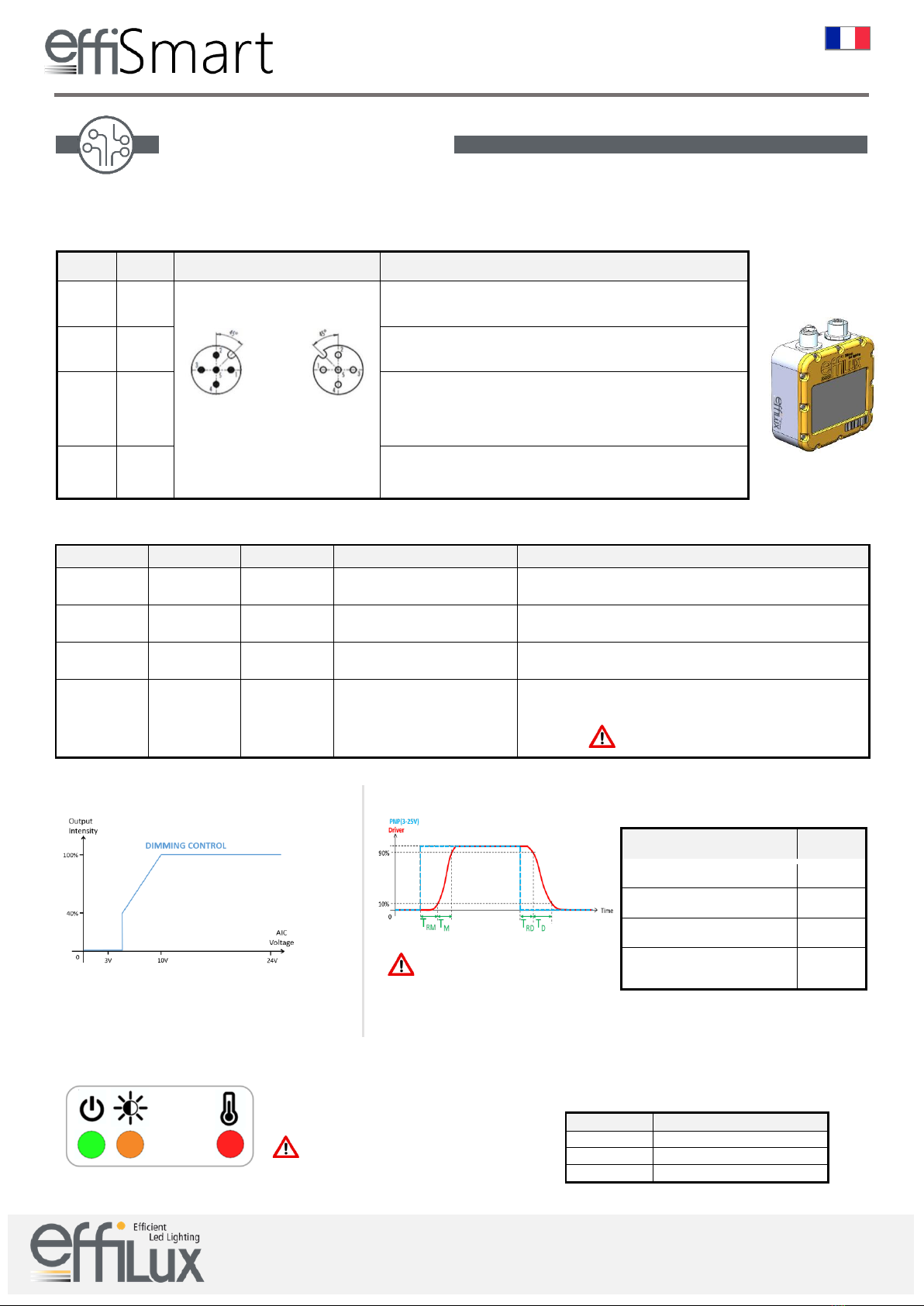

BRANCHEMENT
Le EFFI-Smart est alimenté avec une source de tension constante 24V.Sa consommation électrique est de 15 W pour la version 6
LED, de 30 W pour la version 12 LED et de 80 W pour la version 36 LED.
Numéro
Couleur
Détails
Désignation
1
Marron
Alimentation : +24V
Courant max : 0.65A / 6LED ; 1.25A / 12LED ; 3.5A / 36LED
2
Blanc
NPN (déclenchement front descendant) - max 24V
Consommation max = 0,1 mA
3
Bleu
GND
4
Noir
PNP (déclenchement front montant) - max 24V
Consommation max = 2 mA
5
Gris
Analog Intensity Control: 0-10V - Max 24V
Consommation = 1mA @10V & 2mA @24V
MODE
Pin AIC
Pin NPN
Pin PNP
Mode
Désignation
Non
connecté(2)
Non
connecté(2)
> 3Vdc, max
24Vdc
Auto-strobe(1)
Contrôle du strobe se déclenchant sur front montant
Non
connecté(2)
< 1.5Vdc
Non
connecté(2)
Auto-strobe(1)
Contrôle du strobe se déclenchant sur front descendant
Voir schéma
contrôle DIM
Non
connecté(2)
Non
connecté(2)
Contôle DIM
LED OFF: 0V - 3V, ON: 3V (20%) –10V (100%) & ON: 10-24V
@100%
> 3Vdc, max
24Vdc
> 3Vdc, max
24Vdc
> 3Vdc, max
24Vdc
Mode Test
Les LEDs sont alimentées avec Imax jusqu’à ce que le défaut
température s’active. Ne pas utiliser avec un trigger externe, juste
pour le continu. Consommation signal = 4mA
Ne pas toucher le produit ! CHAUD !
(1) :Les LEDs sont alimentées avec Imax pendant 2s puis à 40% de Imax. (2) : Non connecté ≠ 0V
CONTRÔLE DU DIM CONTRÔLE DU STROBE PNP –CARACTERISTIQUE DE L’IMPULSION
INDICATEUR LED
Désignation
Temps (μs)
Temps de montée (TM)
10
Temps de réponse montée (TRM)
30
Temps de descente (TD)
10
Temps de réponse descente (TRD)
30 (20 :
NPN)
Caractéristiques électroniques
LED ON ORANGE : Mode
Mode
Frequency
PNP & NPN
Flash à la fréquence des LED
AIC
Flash à 1 Hz
TEST
Flash à 6 Hz
LED ON VERT : Alimentation connectée
LED ON ROUGE : Défaut Temperature à 65°C
Ne pas toucher le produit ! Attendre 5
minutes avant de remanipuler le produit.
Une sécurité thermique
s’enclenche si l’appareil devient trop
chaud (Utilisation trop longue à la
puissance maximale ou avec un Duty
Cycle trop haut, environ 20%.
0V < UAIC < 3V →LED OFF
3V < UAIC < 10V →≈40% < ILED < 100%
10V < UAIC < 24V →LED ON 100%
Connecteur
femelle M12
Connecteur
mâle M12

Barre à double rangée de LED
NOTICE EFFI-SMART
Version 2.1.2020
MAJ: 17 juin 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 4 / 4
DIMENSIONS [in mm]
6 LED
12 LED
36 LED
FIXATIONS [in mm]
6 LED
12 LED
36 LED
Caractéristiques mécaniques
