EFFILUX LASE V2 PSV User manual

Structured LED lighting
USER’S GUIDE EFFI-LASE-V2
Version 2.0.2017
Last update: August 17, 2017
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 1 / 4
VERSION :
PSV (PASSIVE COOLING)
FAN (FAN COOLING)
Please take a while to consider and read this brochure before using your new device.
If you have any doubt, please refer to the datasheet on the website or contact EFFILUX.
Do not look directly or with any optical instrument the light beam
Avoid any contact with the LED or with the projection lens
IP54 Classification (PSV): Protected from limited dust ingress & protected from water spray from any direction
IP40 Classification (FAN): Protected from tools greater than 1mm & not protected from water
Use the device in an environment at 0°C to +40°C with no excessive moisture: high humidity and high
temperature could damage the device
Do not use the device in an environment with oil fumes and steam
Do never try to fix any damages to the product by yourself
Make sure you are using a correct power supply before connecting the device
Do not inverse electrical polarity –check your connections and the conventions before turning on the power
supply
Make sure you consider an adapted connector to link the device to the power supply
Any improper use voids the warranty
User security
PASSIVE Version
FAN Version

Structured LED lighting
USER’S GUIDE EFFI-LASE-V2
Version 2.0.2017
Last update: August 17, 2017
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 2 / 4
Mask
Cover
EFFM-SPANNER-WRENCH
C-mount
Optical Head
EFFI-LASE-PSV
EFFI-LASE-FAN
-XXX
-YYY
-ZZZ
LED version
Wavelength (nm)
Type of mask
LX1
MX1
MX2
MX3
385 / 395 / 405
465
525
625
850
000 (White)
L01 (1 line 50µm)
L02 (1 line 100µm)
L03 (1 line 10µm)
L04/05 (3 lines 50 µm)
L06 (5 lines 50µm)
L07 (100 lines 45µm)
L08 (22 line 50µm)
L09 (1 line 5µm)
L41 (1 line 75µm 40 lines 45 µm)
G01 (Round 50µm)
G02 (Round 50µm)
G03 (Grid 40*40 lines 50µm)
G04 (Grid 50*50 lines 50µm)
G05 (Squares 50*50µm²)
C02 (Cloud of dots 50%)
C03 (Cloud of dots 17%)
A01 (Cross 50µm)
A02 (Concentric circles)
A03 (Square 50µm)
Regardless of maintenance, the product must be switch off. For more information, please refer to the datasheet.

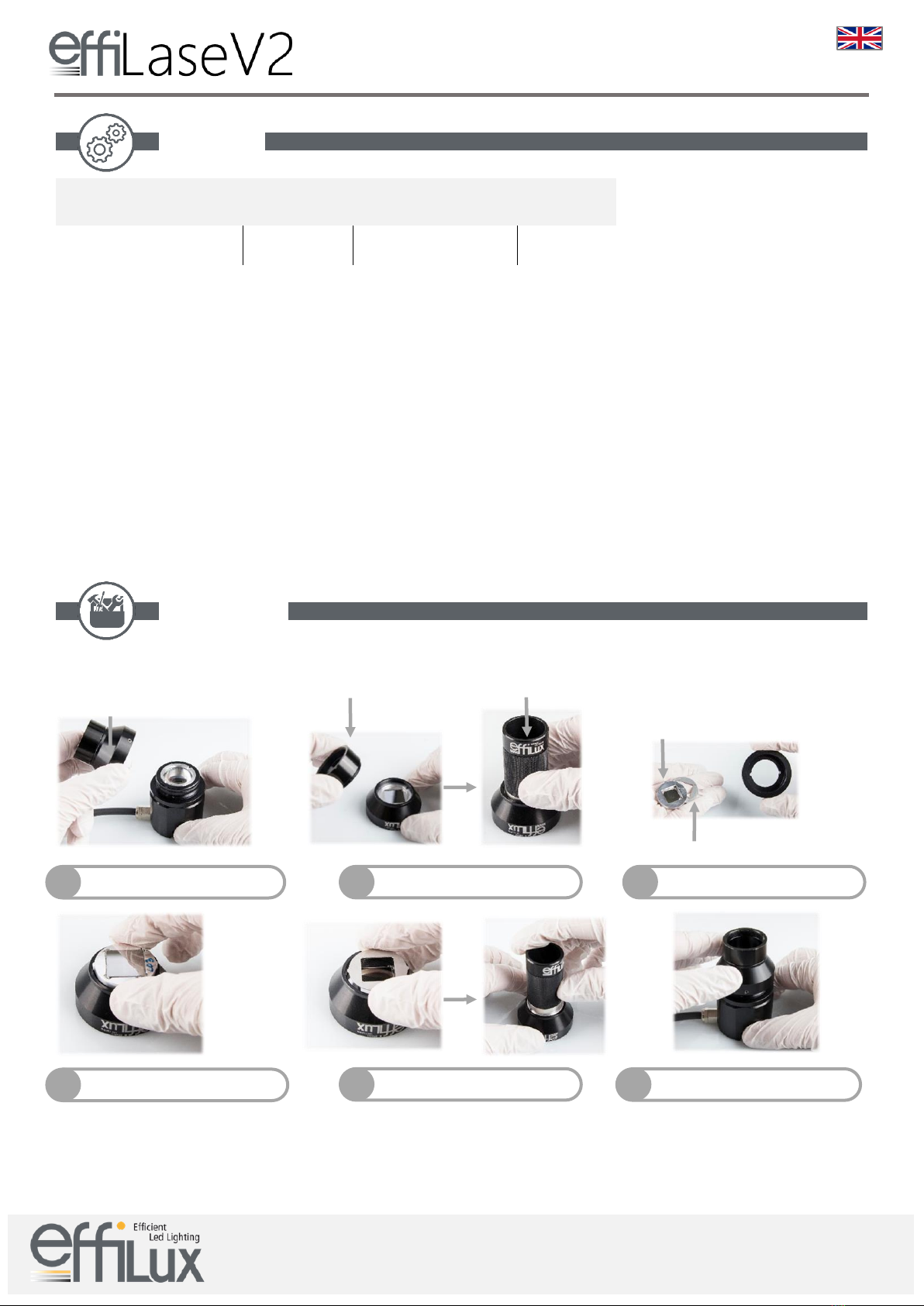

CHANGE THE MASK
Reference
Maintenance
To handle the optical components, wearing gloves is strongly recommended.
To clean the optical components: Use compressed air duster if there is dust.
To remove marks on the lens or the window, just a drop or two wiped of alcohol-based lens cleaning fluid in a gentle circular motion
with a cleaning tissue. Always apply the fluid to a tissue rather than the lens itself.
Place the new mask (here, L03)
4
Unscrew the C-mount & ring
2
Remove the mask & cover
3
Place delicately the cover & ring
5
Screw the C-mount & optical head
6
Unscrew the optical head (2x screws)
1

Structured LED lighting
USER’S GUIDE EFFI-LASE-V2
Version 2.0.2017
Last update: August 17, 2017
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 3 / 4
CONTACT ARRANGEMENT –PSV & FAN version
The EFFI-LASE is supplied with a 24V constant voltage. The power consumption depends on the LED version (LX1, MX1, MX2 or MX3) and on the
intensity which flows through the LED. It is comprised between 45W and 135W.
CONVENTION CABLE M12
Pin
number
Cable color
Contact arrangement
Designation
Details
Max Power Consumption
(with MX3 LED version)
1
Brown
+24V
+24V
2,6A@24V (strobe)
1,65A@24V (continuous)
2
White
NPN
NPN [triggered on falling edge] -
Max 24V
(Light ON if VNPN < 1.5 V / OFF if
VNPN > 3V)
12mA@3,5V
3mA@5V
0,5mA@10V
0,15mA@24V
3
Blue
GND
GND
/
4
Black
PNP
PNP [triggered on rising edge] -
Max 24V
(Light ON if VPNP > 4.5 V / OFF if
VPNP < 3V)
12mA@24V
3mA@10V
0,5mA@5V
0,15mA@3,5V
5
Grey
AIC*
AIC (Analog Intensity control)* -
Max 24V
3mA@24V
(1) If the AIC is not connected, the light will light on at 100% as if VAIC=24V. If you don’t need to adjust light level do not connect/use this PIN.
MODES CONTROL
MODE
DESCRIPTION
SCHEME
Auto-Strobe
mode
The LED driver inside the product is set to automatically
pulse the LED.
If you trigger light for a short pulse (< 100 µs), light is pulsed
(LED are driven at 2A).
If your pulse is longer, light automatically decreases LED
current to protect LED against failure.
To protect LED, the product will enter in protection mode
(Light is OFF for 2 second) if the duty cycle is superior to 0.3.
Every 2 seconds, the product will check if duty cycle is correct
to restart.
If D=Duty cycle (ON TIME / (ON TIME + OFF TIME)) > 0.3
Light shutdowns for 2 seconds
Continuous
mode
If you set trigger NPN (or PNP) continuously ON the light will
run continuously with a 700 mA LED current.
Analog
Intensity
Control (AIC)
By adjusting the analog voltage, light intensity can be
controlled from 10% to 100%. If the Input AIC is not
connected, the EFFI-LASE will act as if AIC was set at 24V.
0 –3V: LED OFF
3 –10V: ≈10% to 100% light intensity
10 - 24V: LED ON 100%
100% if not connected
Electronical consideration
M12 male connector

Structured LED lighting
USER’S GUIDE EFFI-LASE-V2
Version 2.0.2017
Last update: August 17, 2017
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 4 / 4
PSV VERSION [in mm]
FAN VERSION [in mm]
Mechanical consideration

Eclairage LED structuré
NOTICE EFFI-LASE-V2
Version 2.0.2017
MAJ: 17 août 2017
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 1 / 4
VERSION :
PSV (REFROIDISSEMENT PASSIF)
FAN (VENTILATION)
Avant l’utilisation merci de prendre connaissance des conseils et des précautions d’emploi
contenues dans cette notice.
Si vous avez un doute, consultez la datasheet sur le site internet ou contactez EFFILUX.
Ne pas regarder le faisceau lumineux directement ou par le biais de n’importe quel instrument optique
Eviter tout contact avec les LED et avec la lentille de projection
Code IP54 (PSV) : Ne pas immerge le produit dans l’eau ou dans n’importe quel autre liquide
Code IP40 (FAN) : Protégé contre les corps solides supérieurs à 1mm & non protégé contre l’intrusion d’eau
Utiliser le produit dans un environnement dont la température de travail est située entre 0°C et +50°C et peu
humide (<80%) : Si ces conditions ne sont pas respectées, le produit peut être endommagé
Ne pas utiliser le produit dans un environnement présentant des fumées ou des vapeurs d’huiles
Ne jamais essayer de réparer d’éventuels dommages du produit par vous-même
Assurez-vous d’utiliser la bonne alimentation avant de connecter le produit
Ne pas inverser la polarité électrique –vérifiez vos connexions et les conventions avant d’allumer le produit
Assurez-vous d’avoir un connecteur adapté pour relier l’appareil à l’alimentation
Ne pas couvrir les trous de ventilation pour la version FAN
Toute utilisation incorrecte annule la garantie.
Sécurité de l’utilisateur
Version PASSIVE
Version FAN

Eclairage LED structuré
NOTICE EFFI-LASE-V2
Version 2.0.2017
MAJ: 17 août 2017
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 2 / 4
Masque
Protection
EFFM-SPANNER-WRENCH
C-mount
Tête optique
EFFI-LASE-PSV
EFFI-LASE-FAN
-XXX
-YYY
-ZZZ
Version LED
Longeur d’onde (nm)
Type de masque
LX1
MX1
MX2
MX3
385 / 395 / 405
465
525
625
850
000 (Blanc)
L01 (1 ligne 50µm)
L02 (1 ligne 100µm)
L03 (1 ligne 10µm)
L04/05 (3 lignes 50 µm)
L06 (5 lignes 50µm)
L07 (100 lignes 45µm)
L08 (22 ligne 50µm)
L09 (1 ligne 5µm)
L41 (1 ligne 75µm 40 lignes 45 µm)
G01 (Ronds 50µm)
G02 (Ronds 50µm)
G03 (Grille 40*40 lignes 50µm)
G04 (Grille 50*50 lignes 50µm)
G05 (Carrés 50*50µm²)
C02 (Nuage de points 50%)
C03 (Nuage de points 17%)
A01 (Croix 50µm)
A02 (Cercles concentriques)
A03 (Carré 50µm)
Le produit doit être HORS TENSION. Pour plus d’informations, référez-vous à la datasheet sur le site internet.
CHANGER LE MASQUE
Référence
Maintenance
Placer le nouveau masque
4
Dévisser le C-mount & l’anneau
2
Enlever le masque & la protection
3
Replacer l’anneau et la protection
5
Visser le C-mount et la tête optique
4
Dévisser la tête optique
1
Pour manipuler les composants optiques, vous devez porter des gants.
Pour nettoyer les composants optiques :
> Utilisez un spray à air comprimé si il y a de la poussière.
> Pour enlever les marques sur la lentille ou sur la fenêtre, appliquez un peu de fluide (alcool) nettoyant pour lentilles sur un chiffon
propre. Toujours appliquer le fluide sur le chiffon et pas directement sur la lentille.

Eclairage LED structuré
NOTICE EFFI-LASE-V2
Version 2.0.2017
MAJ: 17 août 2017
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 3 / 4
BRANCHEMENT –Version PSV & FAN
Le EFFI-LASE PSV & FAN est alimenté par une source de tension constante 24V. La consommation électrique dépend de la version LED (LX1, MX1,
MX2 or MX3) et de l’intensité traversant les LED. Elle est comprise entre 40 et 120 W.
CONVENTION CABLE M12
Numéro
Couleur
Arrangement
Désignation
Détails
Consommation max
(version de LED MX3)
1
Marron
+24V
+24V
2,6A@24V (strobe)
1,65A@24V (continue)
2
Blanc
NPN
NPN [triggered sur le front
descendant] -
Max 24V
(Lumière ON si VNPN < 1.5 V / OFF si
VNPN > 3V)
12mA@3,5V
3mA@5V
0,5mA@10V
0,15mA@24V
3
Bleu
GND
GND
/
4
Noir
PNP
PNP [triggered sur le front ascendant]
-
Max 24V
(Lumière ON si VPNP > 4.5 V / OFF si
VPNP < 3V)
12mA@24V
3mA@10V
0,5mA@5V
0,15mA@3,5V
5
Gris
AIC*
AIC (Contrôle intensité analogique)* -
Max 24V
3mA@24V
*Si le AIC n’est pas connecté, la lumière va s’allumer à 100% comme si VAIC=24V. Si vous n’avez pas besoin d’ajuster l’intensité lumineuse, ne
pas utiliser/connecter ce PIN.
CONTRÔLE DES MODES
MODE
DESCRIPTION
SCHEMA
Mode Strobe
Le driver LED à l’intérieur du produit est réglé
automatiquement pour donner des impulsions aux LED.
Si vous déclenchez une impulsion lumineuse (< 100 µs), la
lumière est pulsée (les LED sont drivés à 2A).
Si l’impulsion est plus longue, le courant qui traverse la LED va
automatiquement diminuer pour protéger les LED.
Toutes les 2 secondes, le produit va vérifier si le rapport
cyclique est correct.
Si D=Duty cycle (ON TIME / (ON TIME + OFF TIME)) > 0.3
La lumière s’éteint pendant 2 secondes
Mode continu
Si vous réglez le trigger NPN (ou PNP) en continue sur ON, le
courant traversant les LED sera de 700mA.
Analog
Intensity
Control (AIC)
En ajustant la tension analogique, l’intensité lumineuse peut
être controlée de 10% à 100%. Si l’entrée AIC n’est pas
connectée, l’EFFI-Lase va se comporter comme si le AIC est à
24V.
Caractéristiques électroniques
0 –3V: LED OFF
3 –10V: ≈10% à 100% d’intensité lumineuse
10 - 24V: LED ON 100%
100% si non connecté
Connecteur M12 male

Eclairage LED structuré
NOTICE EFFI-LASE-V2
Version 2.0.2017
MAJ: 17 août 2017
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 4 / 4

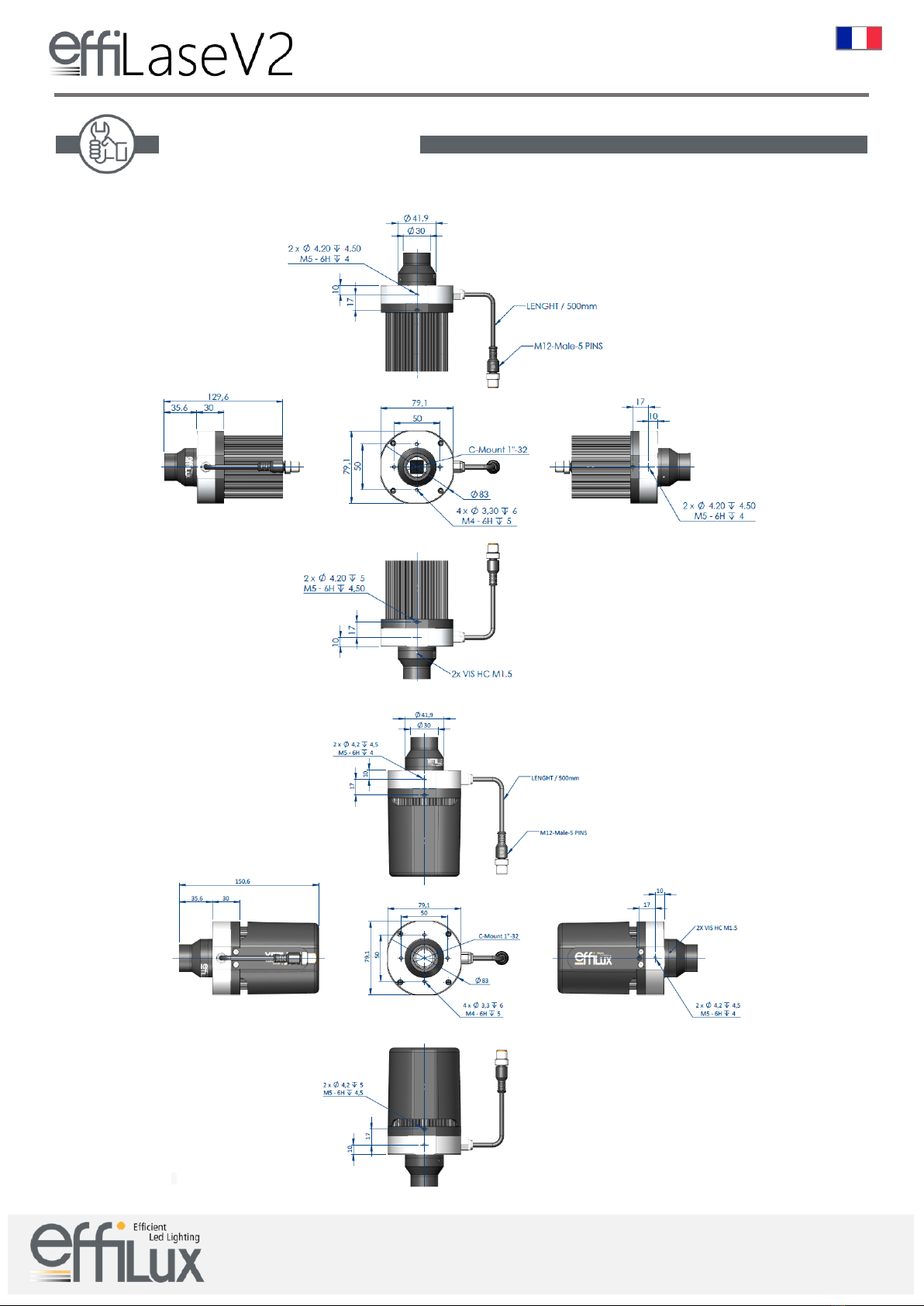

Dimensions & Fixations : VERSION PSV [en mm]
Dimensions & Fixations : VERSION FAN [en mm]
Caractéristiques mécaniques
