EFFILUX effiLase V2 User manual

Structured LED lighting
USER’S GUIDE EFFI-LASE-V2
Version 2.2.2020
Last update:June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 1 / 4
Please take a while to consider and read this brochure before using your new device.
If you have any doubt, please refer to the datasheet on the website or contact EFFILUX.
•Do not look directly or with any optical instrument the light beam
•Avoid any contact with the LED or with the projection lens
•IP54 Classification: Protected from limited dust ingress & protected from water spray from any direction
•Use the device in an environment at 0°C to +40°C with no excessive moisture: high humidity and high
temperature could damage the device
•Do not use the device in an environment with oil fumes and steam
•Do never try to fix any damages to the product by yourself
•Make sure you are using a correct power supply before connecting the device
•Do not inverse electrical polarity –check your connections and the conventions before turning on the power
supply
•Make sure you consider an adapted connector to link the device to the power supply
Any improper use voids the warranty
User security
COMPACT Version

Structured LED lighting
USER’S GUIDE EFFI-LASE-V2
Version 2.2.2020
Last update:June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 2 / 4
Mask
Cover
EFFM-SPANNER-WRENCH
C-mount
Optical Head
EFFI-LASE-CPT
-XXX
-YYY
-ZZZ
LED version
Wavelength (nm)
Type of mask
LX1
MX1
MX2
MX3
385 / 395 / 405
465
525
625
850
000 (White)
L01 (1 line 50µm)
L02 (1 line 20µm)
L03 (1 line 10µm)
L04/05 (3 lines 50 µm)
L06 (5 lines 50µm)
L07 (100 lines 45µm)
L08 (22 line 50µm)
L09 (1 line 5µm)
L41 (1 line 75µm & 40 lines 45 µm)
G01 (Round 50µm)
G02 (Round 50µm)
G03 (Grid 40*40 lines 50µm)
G04 (Grid 50*50 lines 50µm)
G05 (Squares 50*50µm²)
C02 (Cloud of dots 50%)
C03 (Cloud of dots 17%)
A01 (Cross 50µm)
A02 (Concentric circles)
A03 (Square 50µm)
Regardless of maintenance, the product must be switch off. For more information, please refer to the datasheet.

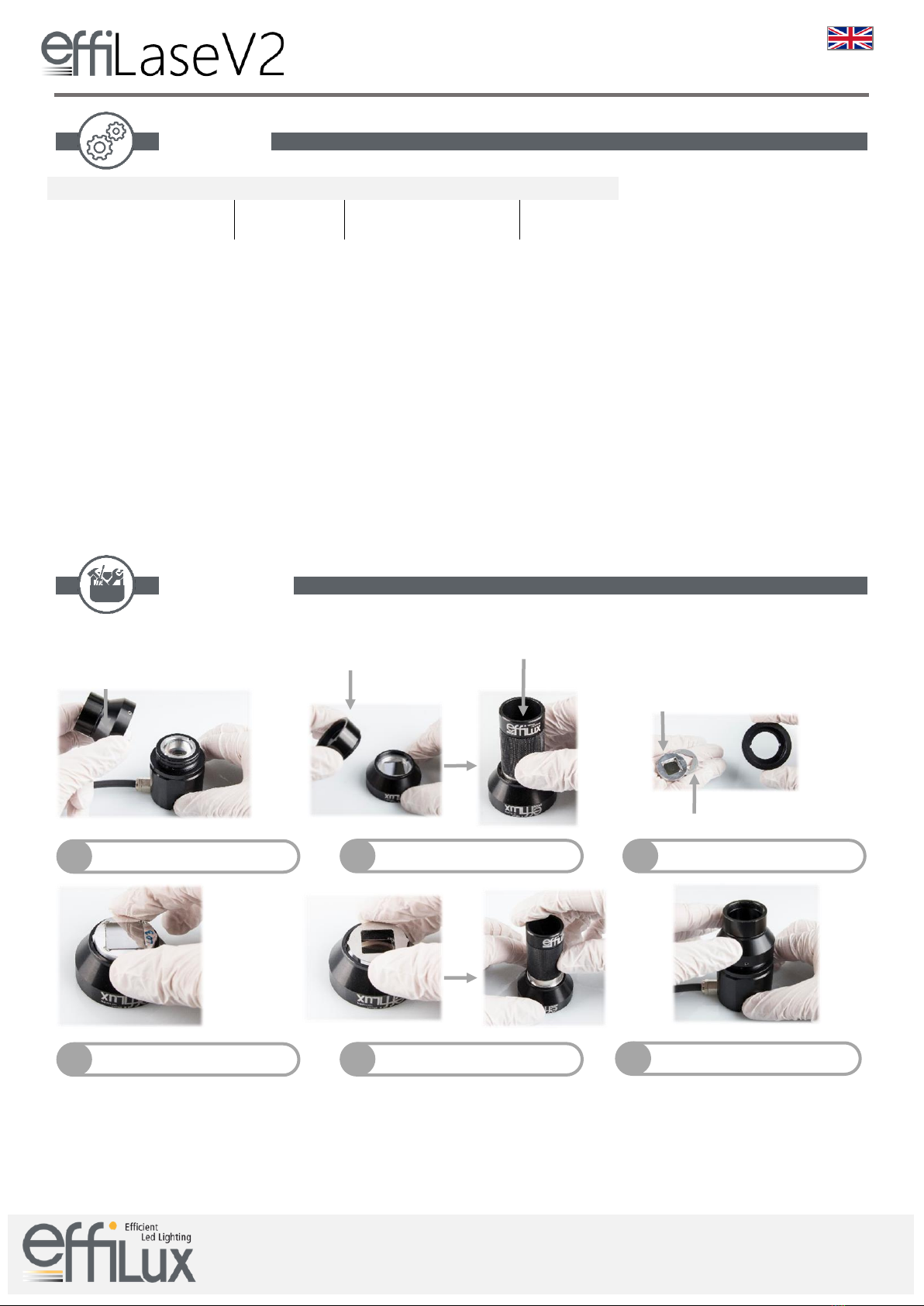

CHANGE THE MASK
Maintenance
Reference
To handle the optical components, wearing gloves is strongly recommended.
To clean the optical components: Use compressed air duster if there is dust.
To remove marks on the lens or the window, just a drop or two wiped of alcohol-based lens cleaning fluid in a gentle circular motion
with a cleaning tissue. Always apply the fluid to a tissue rather than the lens itself.
Place the new mask (Here, L03)
4
Unscrew the C-mount & ring
2
Remove the mask & cover
3
Place delicately the cover & ring
5
Screw the C-mount & optical head
6
Unscrew the optical head (2x screws)
1

Structured LED lighting
USER’S GUIDE EFFI-LASE-V2
Version 2.2.2020
Last update:June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 3 / 4
CONTACT ARRANGEMENT
The EFFI-LASE-CPT is supplied with a direct current through the connector M8 Male 8 contacts. The power consumption depends on the
intensity which flows through the LED and on the LED version.
M8 connector –direct control (expert mode)
Pin
number
Cable
color
Contact arrangement
With MX1
or LX1
With MX2
With MX3
1
White
M8 Male 8 contacts
-VLED
-VLED n°1 (Z2)
-VLED n°1 (Z2)
2
Brown
+VLED
+VLED n°1 (Z2)
+VLED n°1 (Z2)
3
Green
N.C
-VLED n°2 (Z1)
-VLED n°2 (Z1)
4
Yellow
N.C
+VLED n°2 (Z1)
+VLED n°2 (Z1)
5
Grey
N.C
N.C
-VLED n°3 (Z3)
6
Pink
N.C
N.C
+VLED n°3 (Z3)
7
Blue
-TH
Thermistor
-TH
Thermistor
-TH
Thermistor
8
Red
+TH
Thermistor
+TH
Thermistor
+TH
Thermistor
LED arrangement
LX1
MX1
MX2
MX3
STROBE CONTROL
You can see below 5 possible configurations depending on the current that you provide to the EFFI-LASE-CPT.
Configuration
Current
Max pulse duration (µs) / τpulse
D
1
1.2A
50000
0.5
2
1.5A
10000
0.1
3
2A
1000
0.01
4
2.5A
100
0.001
5
3.5A
40
0.0004
Electronical consideration
Electrical diagram for each channel :
Protective diode DTVS 400mW 24V :
PTVS24VS1UR
Thermistor NTC 10kΩTH1 :
VISHAY NTCS0805E3103JMT

Structured LED lighting
USER’S GUIDE EFFI-LASE-V2
Version 2.2.2020
Last update:June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 4 / 4
DIMENSIONS [in mm]
FIXING [in mm]
FIXING CONFIGURATION
Three examples of recommended configurations:
The selection between configuration 1 and configuration 2 depends on the object to observe: either the specular reflection needs to be captured
(configuration 1) or reflections different from the specular reflections (configuration 2) are considered.
Use the fixings that you can see on the mechanical considerations to place and fix the EFFI-LASE-CPT correctly and efficiently.
Camera
EFFI-LASE
45°
Configuration 1
Configuration 2
θ°
θ°
Camera
EFFI-LASE
Configuration 3
EFFI-LASE
Camera
Camera
Mechanical consideration

Eclairage LED structuré
NOTICE EFFI-LASE-V2
Version 2.2.2020
MAJ:17 juin 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 1 / 4
Avant l’utilisation merci de prendre connaissance des conseils et des précautions d’emploi
contenues dans cette notice.
Si vous avez un doute, consultez la datasheet sur le site internet ou contactez EFFILUX.
•Ne pas regarder le faisceau lumineux directement ou par le biais de n’importe quel instrument optique
•Eviter tout contact avec les LED et avec la lentille de projection
•Code IP54 : Ne pas immerger le produit dans l’eau ou dans n’importe quel autre liquide
•Utiliser le produit dans un environnement dont la température de travail est située entre 0°C et +50°C et peu
humide (<80%) : Si ces conditions ne sont pas respectées, le produit peut être endommagé
•Ne pas utiliser le produit dans un environnement présentant des fumées ou des vapeurs d’huiles
•Ne jamais essayer de réparer d’éventuels dommages du produit par vous-même
•Assurez-vous d’utiliser la bonne alimentation avant de connecter le produit
•Ne pas inverser la polarité électrique –vérifiez vos connexions et les conventions avant d’allumer le produit
•Assurez-vous d’avoir un connecteur adapté pour relier l’appareil à l’alimentation
Toute utilisation incorrecte annule la garantie.
Sécurité de l’utilisateur

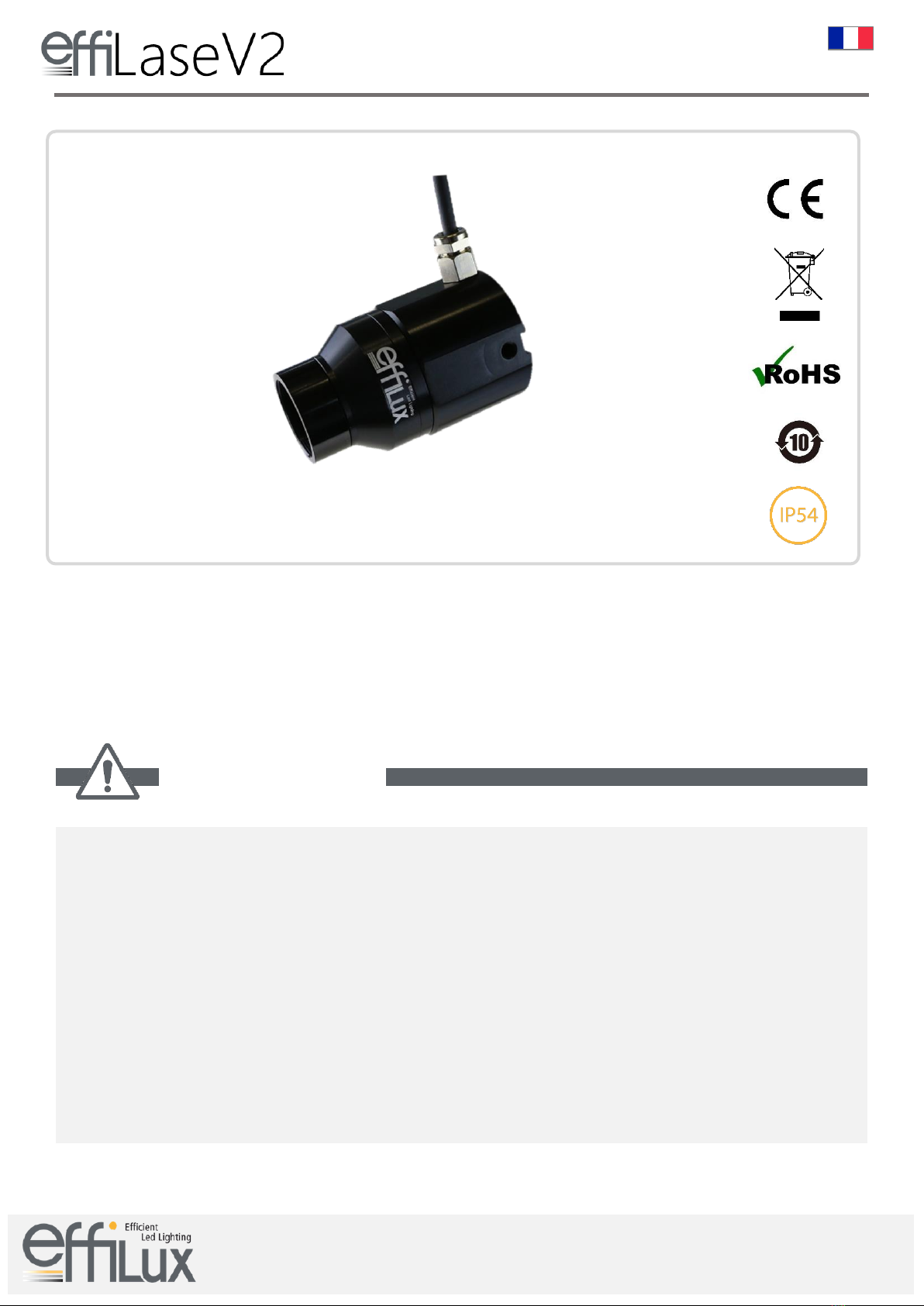

Version COMPACT

Eclairage LED structuré
NOTICE EFFI-LASE-V2
Version 2.2.2020
MAJ:17 juin 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 2 / 4
Masque
EFFM-SPANNER-WRENCH
C-mount
Protection
Tête optique
EFFI-LASE-CPT
-XXX
-YYY
-ZZZ
Version LED
Longeuur d’onde (nm)
Type de masque
LX1
MX1
MX2
MX3
385 / 395 / 405
465
525
625
850
000 (Blanc)
L01 (1 ligne 50µm)
L02 (1 ligne 20µm)
L03 (1 ligne 10µm)
L04/05 (3 lignes 50 µm)
L06 (5 lignes 50µm)
L07 (100 lignes 45µm)
L08 (22 ligne 50µm)
L09 (1 ligne 5µm)
L41 (1 ligne 75µm & 40 lignes 45 µm)
G01 (Ronds 50µm)
G02 (Ronds 50µm)
G03 (Grille 40*40 lignes 50µm)
G04 (Grille 50*50 lignes 50µm)
G05 (Carrés 50*50µm²)
C02 (Nuage de points 50%)
C03 (Nuage de points 17%)
A01 (Croix 50µm)
A02 (Cercles concentriques)
A03 (Carré 50µm)
Le produit doit être HORS TENSION. Pour plus d’informations, référez-vous à la datasheet sur le site internet.
CHANGER LE MASQUE
Maintenance
Référence
Pour manipuler les composants optiques, vous devez porter des gants.
Pour nettoyer les composants optiques :
> Utilisez un spray à air comprimé si il y a de la poussière.
> Pour enlever les marques sur la lentille ou sur la fenêtre, appliquez un peu de fluide (alcool) nettoyant pour lentilles sur un chiffon
propre. Toujours appliquer le fluide sur le chiffon et pas directement sur la lentille.
Placer le nouveau masque
4
Dévisser le C-mount & l’anneau
2
Enlever le masque & la protection
3
Replacer l’anneau et la protection
5
Visser le C-mount et la tête optique
4
Dévisser la tête optique
1

Eclairage LED structuré
NOTICE EFFI-LASE-V2
Version 2.2.2020
MAJ:17 juin 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 3 / 4

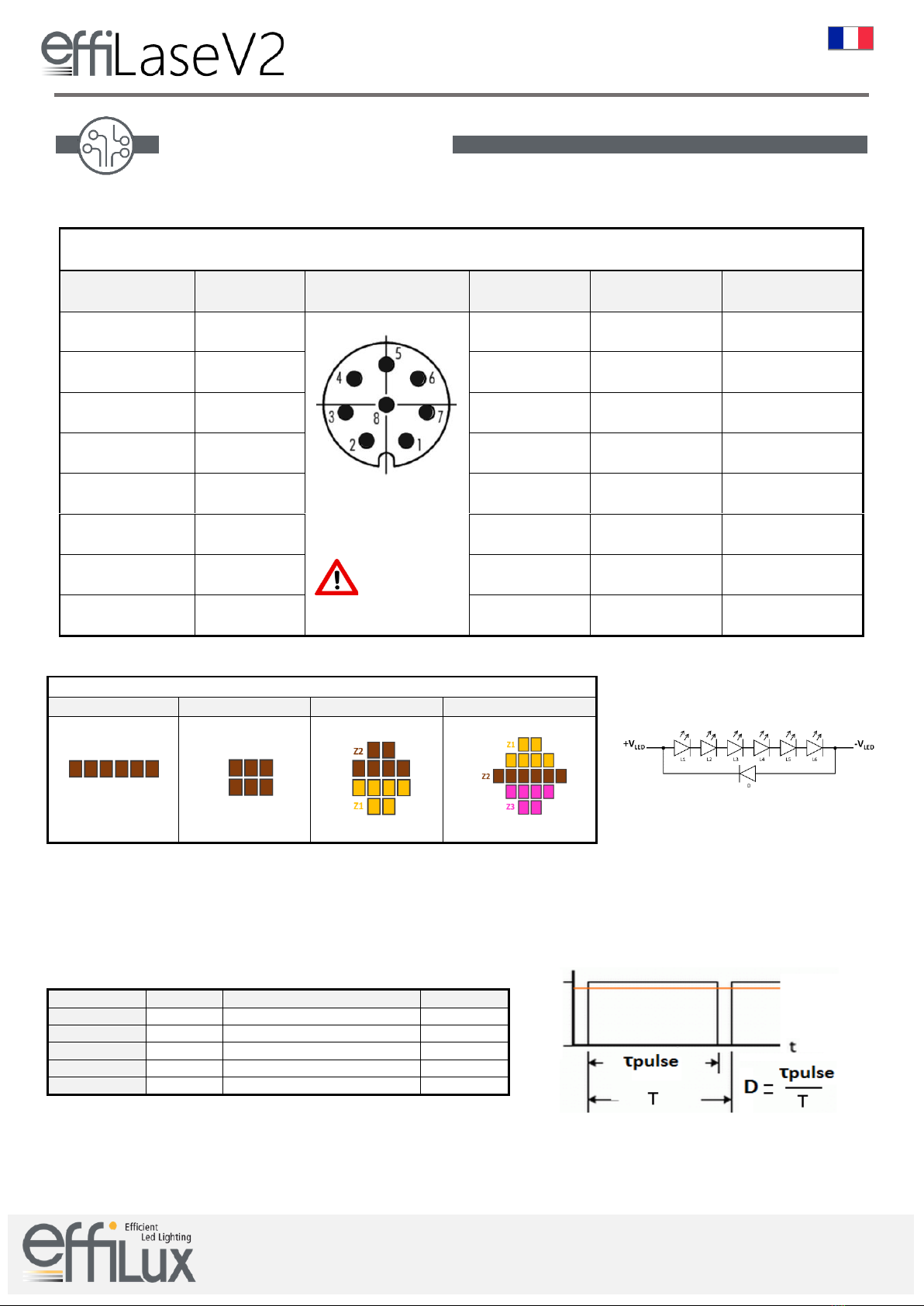

BRANCHEMENT
Le EFFI-LASE-CPT est alimenté par un courant direct à travers le M8 –8 pins. La consommation électrique dépend de l’intensité traversant les LED.
CONVENTION CABLE M8
Numéro
Couleur
Détails
Avec MX1 or LX1
Avec MX2
Avec MX3
1
Blanc
-VLED
-VLED n°1
(Z2)
-VLED n°1
(Z2)
2
Marron
+VLED
+VLED n°1
(Z2)
+VLED n°1
(Z2)
3
Vert
N.C
-VLED n°2
(Z1)
-VLED n°2
(Z1)
4
Jaune
N.C
+VLED n°2
(Z1)
+VLED n°2
(Z1)
5
Gris
N.C
N.C
-VLED n°3
(Z3)
6
Rose
N.C
N.C
+VLED n°3
(Z3)
7
Bleu
-TH
Thermistance
-TH
Thermistance
-TH
Thermistance
8
Rouge
+TH
Thermistance
+TH
Thermistance
+TH
Thermistance
Disposition des LED
LX1
MX1
MX2
MX3
CONTRÔLE DU MODE STROBE
Vous pouvez voir ci-dessous 5 configurations possibles, dépendantes du courant que vous donnez au EFFI-LASE-CPT.
Configuration
Current
Max pulse duration (µs) / τpulse
D
1
1.2A
50000
0.5
2
1.5A
10000
0.1
3
2A
1000
0.01
4
2.5A
100
0.001
5
3.5A
40
0.0004
Caractéristiques électroniques
M8 8 PINS (mâle)
COURANT DIRECT
Diode de protection DTVS 400mW 24V :
PTVS24VS1UR
Thermistance CTN 10kΩTH1 :
VISHAY NTCS0805E3103JMT
Diagramme électrique pour chaque voie :

Eclairage LED structuré
NOTICE EFFI-LASE-V2
Version 2.2.2020
MAJ:17 juin 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 4 / 4
DIMENSIONS [en mm]
FIXATIONS [en mm]
CONFIGURATIONS DE FIXATION
Trois exemples de configurations recommandées :
La sélection entre la configuration 1 et la configuration 2 dépend de l’objet à observer. Soit la réflexion spéculaire a besoin d’être capture
(configuration 1) ou soit les autres réflexions sont considérées (configuration 2).
Utilisez les fixations présentes sur le produit pour placer et fixer le EFFI-LASE-V2 de manière stable et efficace.
Camera
EFFI-LASE
45°
Configuration 1
Configuration 2
θ°
θ°
Camera
EFFI-LASE
Configuration 3
EFFI-LASE
Camera
Camera
Caractéristiques mécaniques
