EFFILUX effi-Ring User manual

Adjustable beam power ring
USER MANUAL EFFI-RING
Version 2.4.2022
Last update: February 23, 2022
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
UK Importer: Gardasoft Vision Ltd.
Trinity Court, Buckingway Business Park
Swavesey, Cambrige CB24 4UQ UK
Page 1 / 4
Please take a while to consider and read this brochure before using your new device.
If you have any doubt, please refer to the datasheet on the website or contact EFFILUX.
•Do not look directly or with any optical instrument the light beam
•Avoid any contact with the LED or with the projection lens
•IP65 Classification: Do not immerse the device in water or any other liquids. For extended use with water
please ensure to use a plastic cap on the unused connector (M8 or M12)
•Operating environment: 0 to 40°C - Humidity: 20 to 85RH% (without condensation)
•High humidity and high temperature could damage the device
•Do not use the device in an environment with oil fumes and steam
•Do never try to fix any damages to the product by yourself
•Make sure you are using a correct power supply before connecting the device
•The device must be powered by a 24V safety power supply in accordance to local Electrical Safety rules
•Do not inverse electrical polarity –check the conventions before turning on the power supply
•Make sure you consider an adapted connector to link the device to the power supply
Any improper use voids the warranty
User security

Adjustable beam power ring
USER MANUAL EFFI-RING
Version 2.4.2022
Last update: February 23, 2022
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
UK Importer: Gardasoft Vision Ltd.
Trinity Court, Buckingway Business Park
Swavesey, Cambrige CB24 4UQ UK
Page 2 / 4
EFFI-RING
-ZZZ
-WW
-PP
-…
Wavelength (nm)
Windows
Lens position
Option
365(1)
405
465
525
625
850
000 (White)
RGB (625 +525+465)
WUI (000+405+850)
TR (Transparent)
SD (Semi-diffusive)
OP (Opaline)
P0 (no lens)
P1 (45°)
P2 (25°)
P3 (10°)
POL (polarizer)
-POL-IP (polarizer glued for IP version)
STR (driving control)
(1) For 365nm : There is NO lens and a special UV PMMA window
Please note that with the polarizer accessory, the EFFI-Ring is IP50. For IP65 polarized version, choose -POL-IP option.
Regardless of maintenance, the product must be switch off.

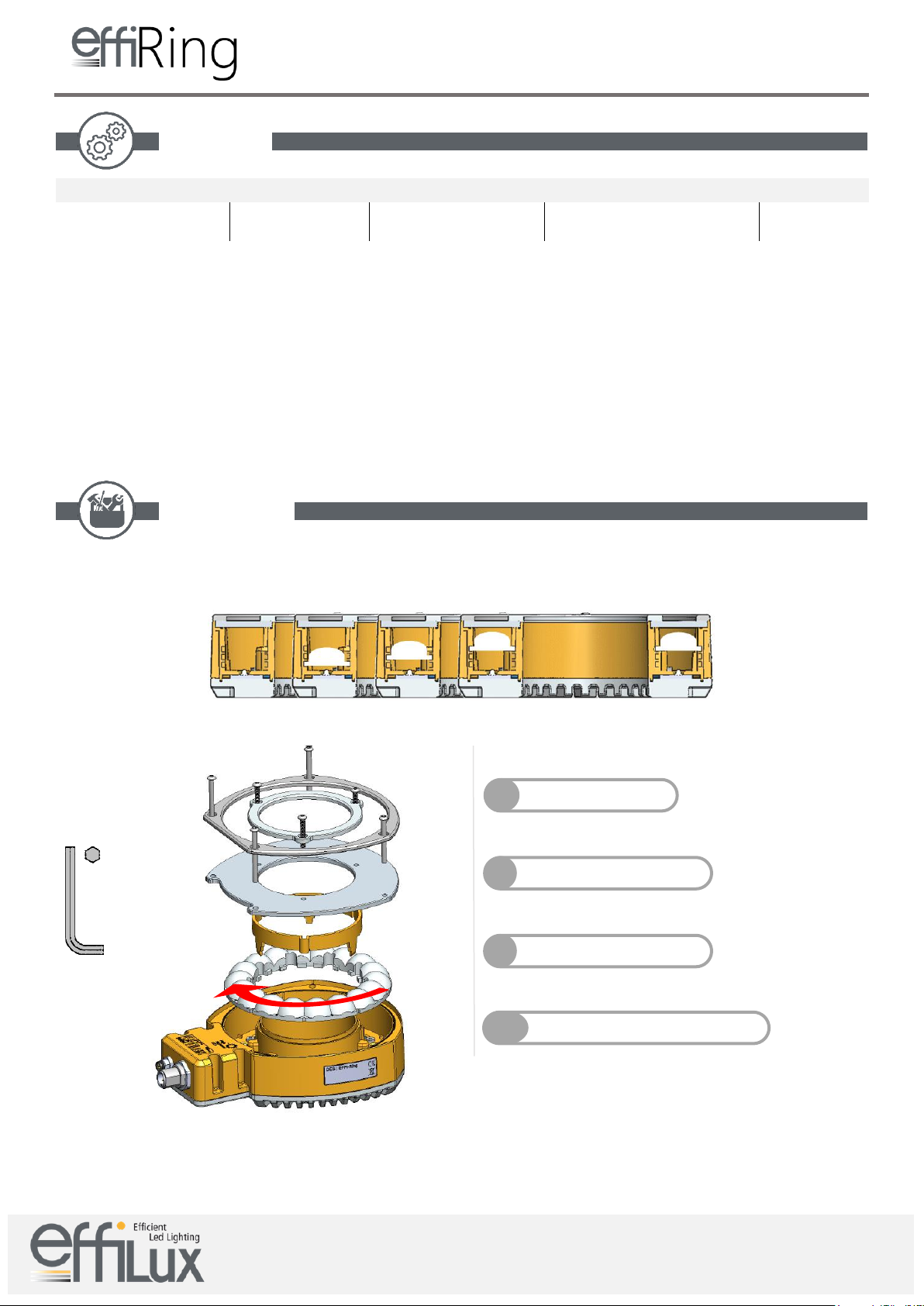

CHANGE OPTICAL CONFIGURATION
Reference
Maintenance
Take out the mechanical parts
2
Replace the lenses in the right position
4
Unscrew the M2 screws
1
To handle the optical components, wearing gloves is strongly recommended.
To clean the optical components: Use compressed air duster if there is dust.
To remove marks on the lens or the window, just a drop or two wiped of free-alcohol lens cleaning fluid in a gentle circular motion with a
cleaning tissue. Always apply the fluid to a tissue rather than the lens itself.
Hex Key
Size: 2
Take out the block of lenses
3
P0 P1 P2 P3

Adjustable beam power ring
USER MANUAL EFFI-RING
Version 2.4.2022
Last update: February 23, 2022
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
UK Importer: Gardasoft Vision Ltd.
Trinity Court, Buckingway Business Park
Swavesey, Cambrige CB24 4UQ UK
Page 3 / 4

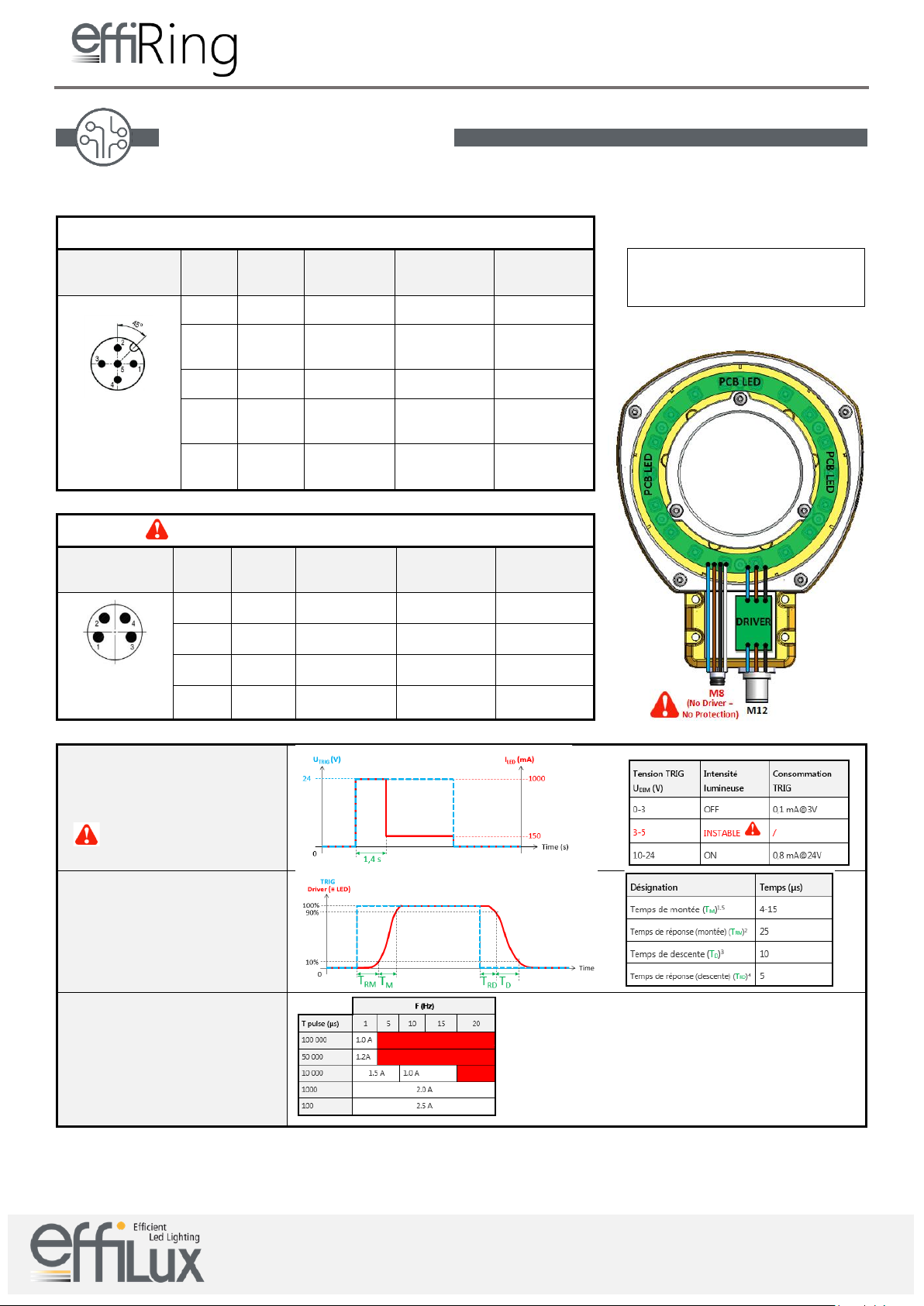

CONTACT ARRANGEMENT
The EFFI-Ring is supplied with a 24V constant voltage. The TRIG contact needs to be connected. Max Power consumption = 80W (cable length 2m).
M12 connector –Smart control (AutoStrobe)
Contact
arrangement
Number
Color
Contact
Monochrome
version
RGB version
WUI version
M12 Male connector
1
Brown
+24V
+24V
+24V
2
White
N/A
Blue TRIG
max 24V
UV TRIG
max 24V
3
Blue
GND
GND
GND
4
Black
TRIG
max 24V
Red TRIG
max 24V
White TRIG
max 24V
5
Grey
N/A
Green TRIG
max 24V
IR TRIG
max 24V
M8 connector –direct control (expert mode)
Contact
arrangement
Number
Color
Contact
Monochromatic
version
RGB version
WUI version
M8 Male connector
1
Brown
+Vcommon
+Vcommon
+Vcommon
2
White
GND 1
GND Red
GND White
3
Blue
GND 2
GND Blue
GND UV
4
Black
GND 3
GND Green
GND IR
TRIGGER CONTROL
M12 CONNECTOR
Strobe mode : Respect a duty
cycle lower than 0.15
CHARACTERISTICS OF THE PULSE
M12 CONNECTOR
CHARACTERISTICS OF THE PULSE
M8 CONNECTOR
Be aware that the maximum current for a given frequency and
a given TPULSE cannot be exceeded.
Electronical consideration

Adjustable beam power ring
USER MANUAL EFFI-RING
Version 2.4.2022
Last update: February 23, 2022
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
UK Importer: Gardasoft Vision Ltd.
Trinity Court, Buckingway Business Park
Swavesey, Cambrige CB24 4UQ UK
Page 4 / 4

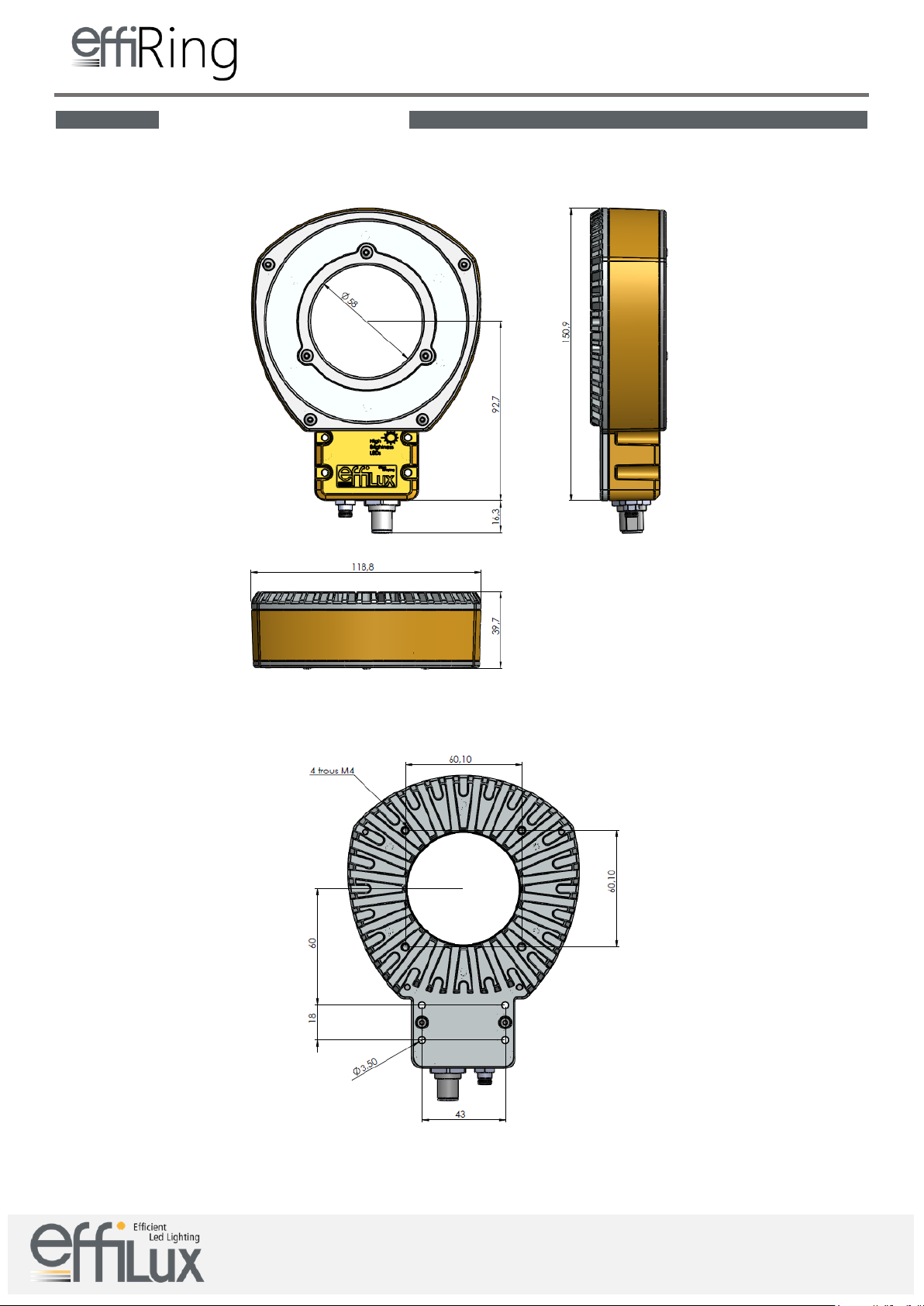

DIMENSIONS [in mm]
FIXING [in mm]
Mechanical consideration
